New Age HOME BAR SERIES User manual

HOME BAR SERIES
21in. SPLIT CABINET
!
STOP ATTENTION: Is your cabinet damaged?
Need help or spare parts? For fastest service,
contact NewAge Products at 1-877-306-8930;
or [e-mail].
Do not return to the retailer.
Use two or more people to move, assemble, or
install cabinets to avoid back injury. Do not leave
children unattended near cabinets. High risk
of tipping if cabinets are installed incorrectly:
securely attach cabinets to the wall to avoid
serious injury. For assistance, call 1.877.306.8930;
for U.K 0800.031.4069: e-mail at info@
newageproducts.com.
Warning: Excessive weight
hazard!
Tip-over
Hazard
Only open one drawer at a time.
If this Cabinet is installed on its own
please fasten to a permanent structure.

42”Countertop. Fits over 2 Cabinets
63”Countertop. Fits over 3 Cabinets
84”Countertop. Fits over 4 Cabinets
CountertopsWeight
Capacity
200lbs.
25 lbs.
30 lbs.
220lbs.
Split
Base Cabinet
Max 500 lbs.
Unpacking
• Begin by placing the package on a covered at surface.
• Remove all cardboard, foam packaging material and clear plastic bags.
• Dispose / recycle all packaging materials.
• Verify all the contents in the box and gather the required tools. See“Parts”and “Tools Needed”in the list below.
Door Handles
Drawer Handles
Shelf Pins
Shelf
Handle Bolts for Doors (M4x22mm)
Handle Bolts for Drawers (M4x30mm)
#8 x 25mm Screws
2
2
1
1
4
6
6
Split
Cabinet
Threaded Washer
Threaded Caps
Lag Screw ( 6 mm x 55 mm)
2
2
2
Parts Supplied
Door Handle
Tools Needed
1 x Tape Measure
1 x #2 Phillips Bit
(opitional)
1 x Pencil
1 x Cordless Power Drill
(optional)
1 x #2 Phillips head
screwdriver
1 x Flashlight
(optional)
1 x Drill Bit
2.5mm or 3/32”
Shelf Pins
Door
Handle Bolt
M4 x 22mm
Drawer
Handle Bolt
M4 x 30mm
Screws
#8 x 25mm
Shelf
Lag Screw
6mm x 55mm Threaded Washer Threaded Caps

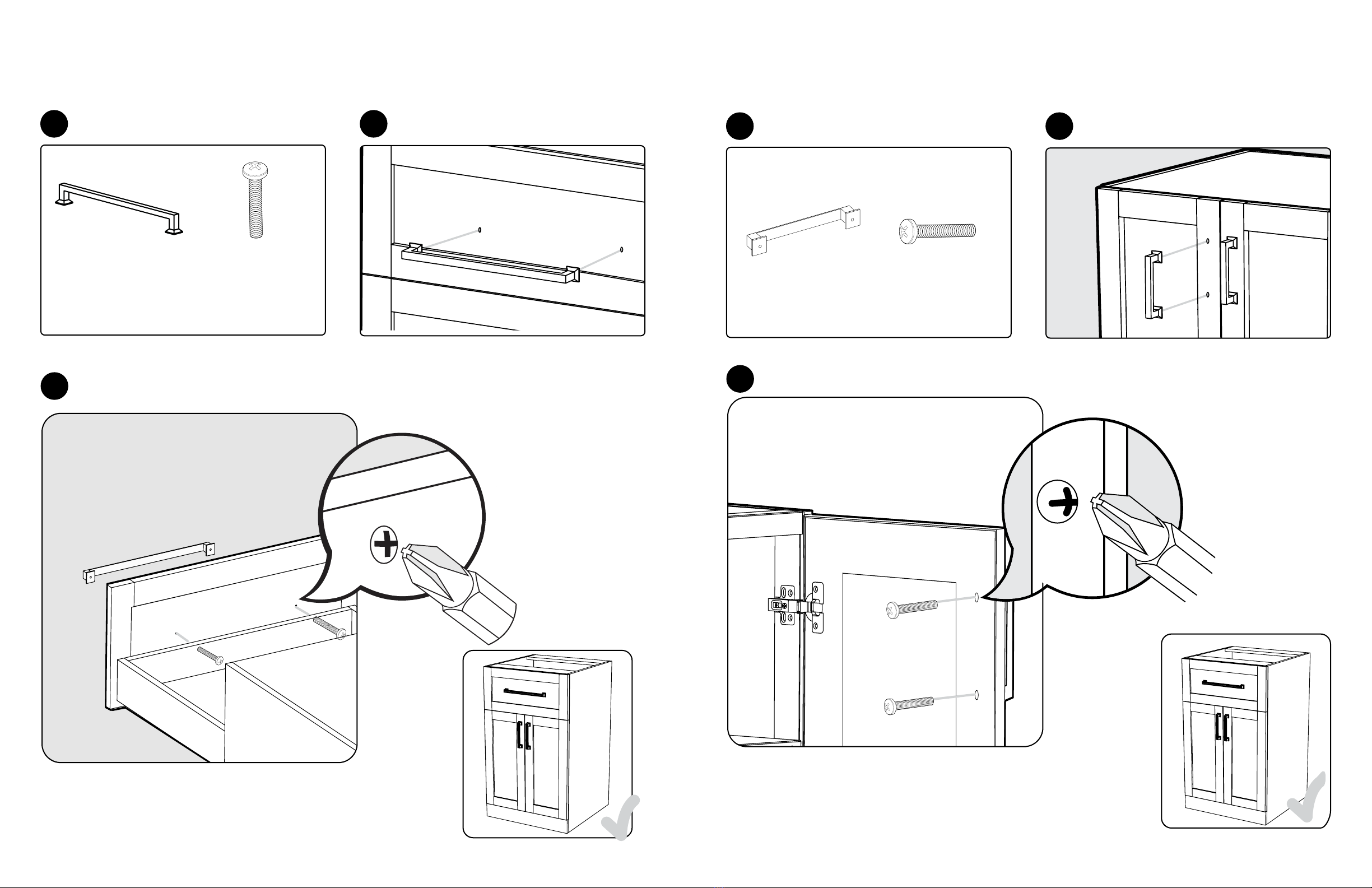

Installing Drawer Handle
Parts Needed. Align handle to holes
on doors or drawers.
Screw in bolts.
12
3
1x Handle 2x Drawer
Handle Bolt
M4 x 30mm
Note:
Cabinets come with handles
installed on inside of drawers/
doors. Installing the Handles
Parts Needed. Align handle to holes
on doors or drawers.
Screw in bolts.
2 x Handles
4 5
6
4 x Door
Handle Bolt
M4 x 22mm

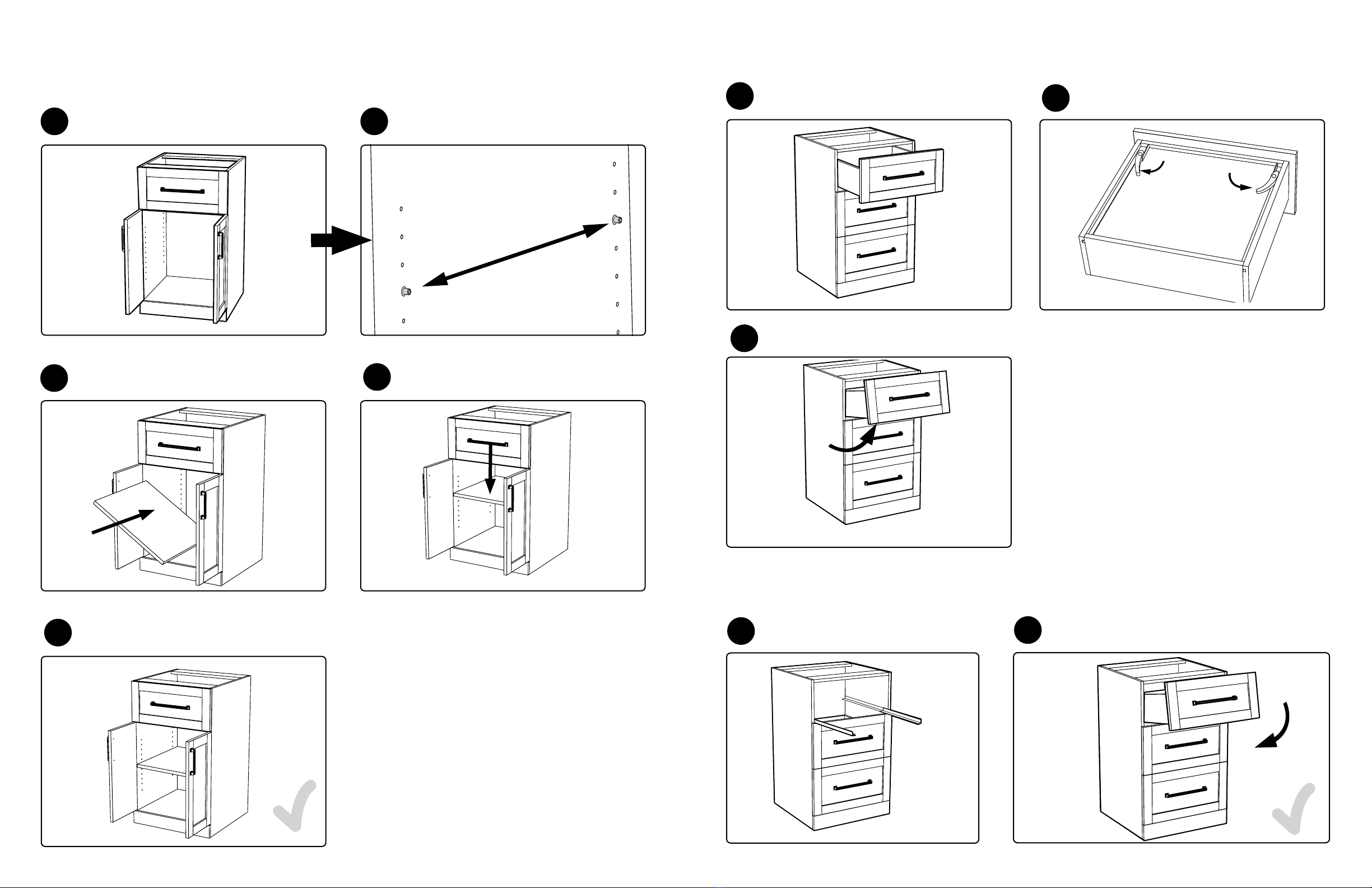

Extend drawer fully.
Removing Drawer
Press plastic triggers on underside of
drawer according to arrows in image.
Tilt and remove shelf rack.
Partially extend drawer slides. Put drawer on slides and slide each drawer
slide forward until you hear a click sound.
3
Inserting Drawer
67
8
910
Inserting Shelf
1
Position over shelf supports . Lower
shelf down onto shelf supports.
Insert shelf at a slight angle.
Open cabinet doors. Attach
shelf clips to desired height. Ensure clips are at level height.
2
34
5

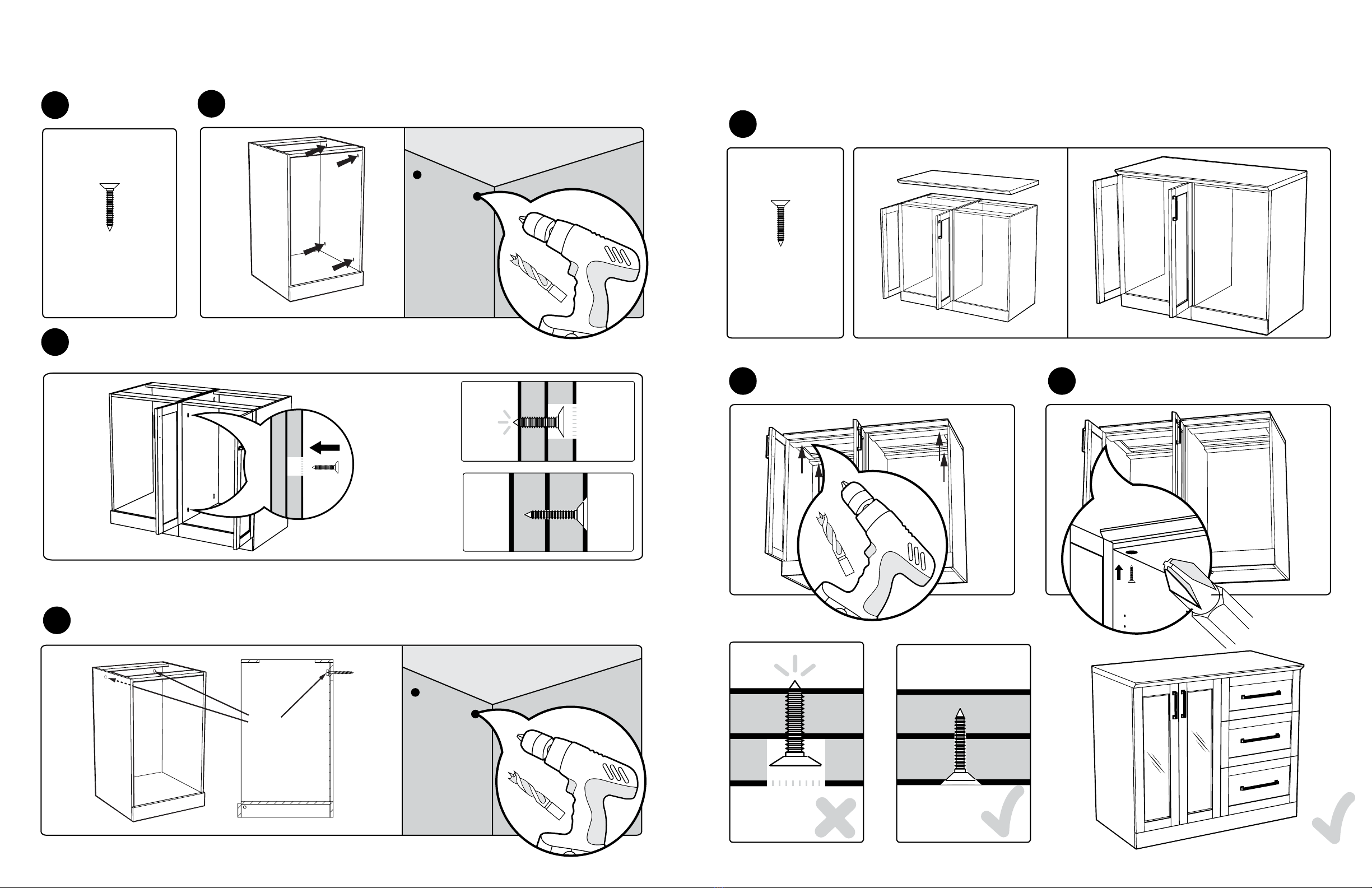

Fastening Cabinets Note:
All shelves and drawers must be removed
prior to fastening cabinets together.
Drill 3/32 pilot holes on interior wall of cabinet being fastened.
Parts Needed.
11 12
4 - #8 x 25mm
screws

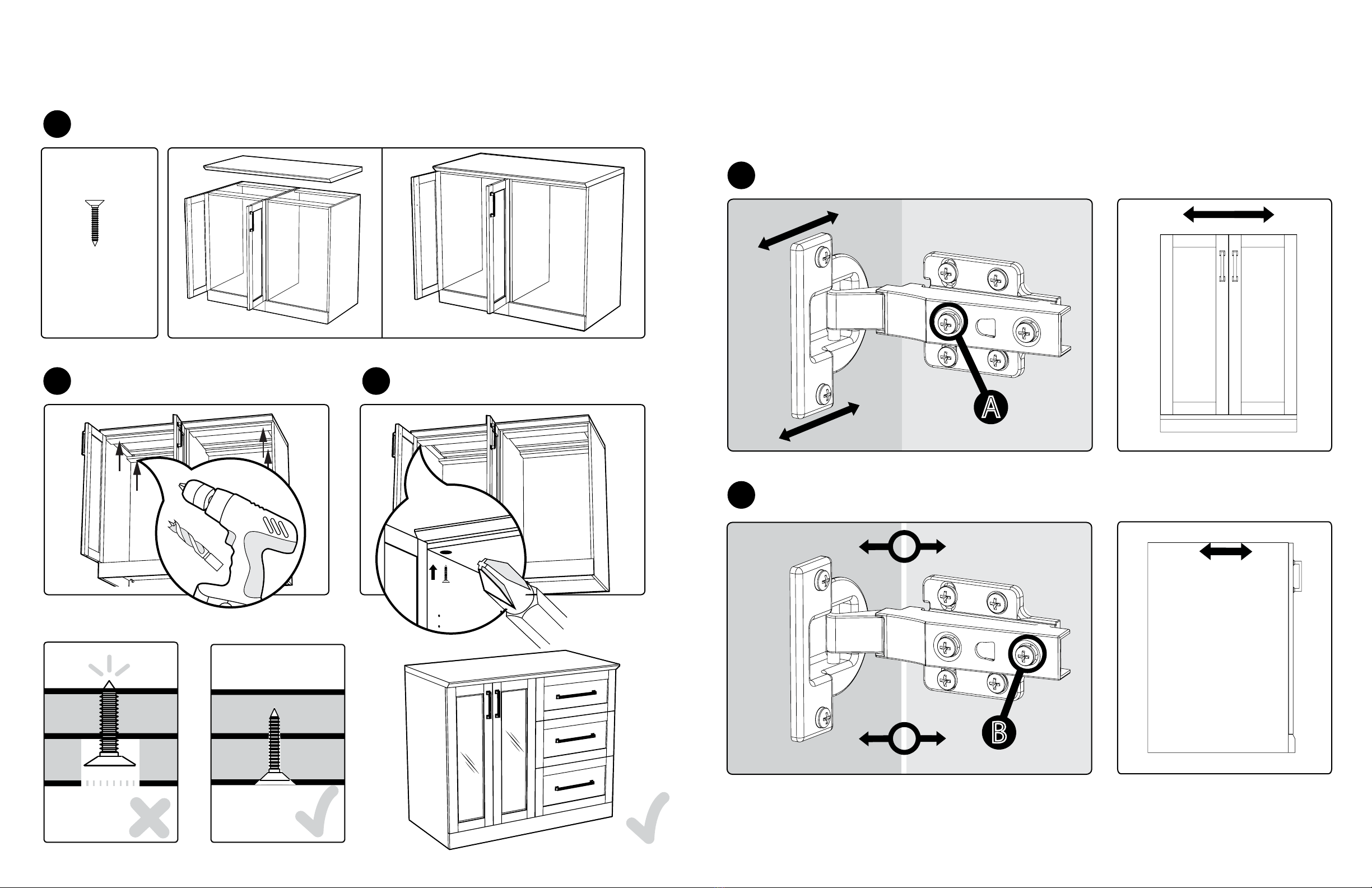

Mounting the Worktop
Place worktop over cabinets and lower onto cabinets.
Drill 4, 3/32” pilot holes on
interior roof of cabinet. Tighten screws to secure cabinets.
3
13
14 15
4 - #8 x 25mm
screws
Using pilot hole as guides, screw into second cabinet.
Do not over-tighten screws and punch through other side!
X4
11
12
Securing Cabinet to Wall to prevent tipping
To securely fasten the cabinet to the wall, drill 1/4” pilot holes on back inside wall of
cabinet. Use 2 lag screws to fasten the cabinet to the wall studs.
Use 2 Lag screws to
securely fasten the 3
Drawer cabinet to wall

Adjusting The Door Hinges
A
Using a Philips screwdriver, the doors can be adjusted:
Left, right, forwards and backwards.
To adjust the doors left or right, turn the screw (A) clockwise or counterclockwise.
To adjust the gap between the doors and frame, turn the screw (B)
clockwise or counterclockwise.
Thank you for purchasing a NewAge Product!
Please give us a call or visit online if you have any questions.
Call 1.877.306.8930; for UK 0800.031.4069; e-mail at [e-mail]
B
17
18
Manufacturer One Year Limited Warranty
1. Service calls to correct the installation of any NewAge products or to instruct you how to use or install them.
2. Damage resulting from products damaged by accident, misuse, abuse, re, ood, improper installation, acts of God, neglect,
modication or mishandling.
3. Products damaged by improperly loading beyond the specied maximum weight capacity outlined in the instructions provided
with the product.
4. Repairs or replacement when your product is used in other than normal, single-family household use, such as a commerical
environment, or handled in anyway inconsistent with the installation instructions included with the product.
5. Surfaces damaged due to chemcal interaction.
6. Replacement parts for NewAge products outside Canada, The United States, or the UK.
7. Loss of product contents due to theft, re, ood, accident or acts of God.
8. Shipping or freight fees to deliver replacement products or to return defective products.
9. Any labor costs during the limited warranty period.
When this product is installed, operated and maintained according to the instructions attached to or furnished
with the product, NewAge Products Inc. will replace the defective product or parts if the part fails as a result of
defective materials or workmanship for a period of One Year from the purchase date of the product.
NEWAGE PRODUCTS INC. WILL NOT PAY FOR:
IMPLIED WARRANTIES, INCLUDING TO THE EXTENT APPLICABLE WARRANTIES OF MERCHANTABILITY OR
FITNESS FOR A PARTICULAR PURPOSE, ARE EXCLUDED TO THE EXTENT LEGALLY PERMISSIBLE. ANY IMPLIED
WARRANTIES THAT MAY BE IMPOSED BY LAW ARE LIMITED TO ONE YEAR, OR THE SHORTEST PERIOD
ALLOWED BY LAW. SOME STATES AND PROVINCES DO NOT ALLOW LIMITATIONS OR EXCLUSIONS ON HOW
LONG AN IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS LASTS, SO THE ABOVE LIMITATIONS OR
EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY
ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
Thank you for purchasing a NewAge Product!
Please give us a call or visit online if you have any questions.
Call 1.877.306.8930; for UK 0800.031.4069; e-mail at [e-mail]
