Newlux WindPure Stand W550 Smart User manual

Ventilador de pie
Newlux WindPure Stand W550 Smart

ÍNDICE | INDEX | ÍNDICE | INDEX | INDICE | INHALT
ES | VENTILADOR DE PIE
Precauciones de seguridad
Características del producto
Montaje
Uso y funcionamiento
Mantenimiento y limpieza
Datos técnicos
Servicio de Asistencia Técnica
5
7
8
13
16
16
18
IT | VENTILATORE IN PIEDI
Precauzioni di sicurezza
Caratteristiche del prodotto
Montaggio
Uso e funzionamento
Manutenzione e pulizia
Dati tecnici
49
51
52
57
60
60
EN | STAND FAN
Safety precautions
Product features
Assembly
Use and operation
Maintenance and cleaning
Technical Data
21
23
24
29
32
32
DE | STANDVENTILATOR
Sicherheitsmaßnahmen
Produkteigenschaften
Montage
Nutzung und Betrieb
Wartung und Reinigung
Technische Daten
63
65
66
71
74
74
FR | VENTILATEUR SUR PIED
Précautions de sécurité
Caractéristiques du produit
Assemblage
Utilisation et fonctionnement
Entretien et nettoyage
Données techniques
35
37
38
43
46
46
PT | VENTILADOR DE PE
Precauçôes de segurança
Características do produto
Montagem
Utilizaçâo e funcionamento
Manutençâo e limpeza
Dados técnicos
77
79
80
85
88
88
ES | Newlux WindPure Stand W550 Smart

Ventilador de pie
Newlux WindPure Stand W550 Smart
ESPAÑOL

5 |
PRECAUCIONES DE SEGURIDAD
Antes de empezar
• Lee detenidamente las instrucciones de este manual antes de
usar el dispositivo. Conserva este manual para futuras consultas.
• Apaga y desconecta el dispositivo retirando el enchufe, sin estirar
del cable, después de su uso, antes de cambiar los accesorios, de
la limpieza y/o del mantenimiento.
• No dejar el ventilador en marcha sin supervisión.
• No sumergir el dispositivo en agua, ni verter agua sobre el mismo.
• No colocar el ventilador cerca de fuentes de calor.
• No debe ser utilizado por niños. No permitir que los niños manipulen
el dispositivo, podría ser peligroso.
• Si el dispositivo tiene alguna parte dañada, no lo enciendas.
Contacta con el vendedor o el Servicio de Asistencia Técnica (SAT).
• No exponer el dispositivo al sol, ni a elementos climáticos.
• No utilizar el dispositivo para funciones no indicadas en este
manual, está diseñado exclusivamente para uso doméstico.
• Nadie debe desarmar o transformar el producto, excepto los
técnicos de mantenimiento designados por Newlux, puede causar
riesgo de incendio, shocks eléctricos o daños personales.
• Este dispositivo NO está diseñado para ser utilizado por personas
(incluyendo niños) con capacidades físicas, sensoriales o mentales
reducidas por falta de experiencia y conocimiento, a menos que
reciban supervisión o instrucciones sobre el uso del dispositivo por
parte de una persona responsable de su seguridad.
• En caso de que se utilice un alargador, comprueba que se
encuentra en perfecto estado y que se adapta a la potencia del
ventilador.
ADVERTENCIA
Si el cable de alimentación está dañado, no utilices el ventilador.
Éste debe ser reemplazado por el servicio técnico ocial.

| 6
Seguridad en el uso
• Después de retirar el material de embalaje, comprueba la
integridad del ventilador.
• Es un dispositivo eléctrico, por lo que se debe cumplir con las
precauciones de seguridad. Asegúrate de que la tensión de uso
(voltaje) del ventilador se corresponde con la de la instalación
eléctrica.
• No coloques el aparato cerca de fregaderos u otros recipientes
con líquidos.
• Mantén el ventilador lejos de textiles (tejidos, cortinas, sofás, etc.)
• No cubrir la entrada ni la salida de aire.
• Cerciórate de que el cable eléctrico no esté en contacto con
supercies rugosas, calientes o ásperas, y que no esté retorcido o
enrollado alrededor del aparato.
• Coloca el dispositivo sobre una supercie horizontal y plana; no se
debe apoyar sobre un plano inclinado ya que el aparato podría
volcarse.
• No almacenes ni uses materiales inamables o aerosoles cerca
del dispositivo cuando este esté en uso.
• En caso de avería o mal funcionamiento, apaga el ventilador y
contacta con el vendedor o el Servicio de Asistencia Técnica (SAT).

7 |
CARACTERÍSTICAS DEL PRODUCTO
• Smart control, programa con el mando a distancia cómodamente los
parámetros del ventilador desde tu sofá. Comodidad e inteligencia a
tu servicio.
• Temporizador 7.5h, programa el ventilador para que se apague
automáticamente. Elige el tiempo desde el panel de control o el mando
a distancia, hasta 7.5 horas, y olvídate de apagarlo o de tener gastos
de energía innecesarios. Esta función es perfecta para las noches más
calurosas.
• 5 aspas, hace que se reduzca el ruido y se distribuya el aire
uniformemente. Diámetro 40 cm.
• Copper technology, exclusivo motor de cobre de última generación,
gracias a este motor se alargará la vida útil del ventilador y se mejora
la eciencia, disminuyendo el consumo. Sistemas de seguridad
incorporados.
• Velocidad de aire regulable, 3 velocidades de funcionamiento, adapta
la intensidad del caudal de aire en función de tus necesidades, elige
fácilmente entre baja, media o alta.
• 3 modos de uso inteligentes, selecciona el modo que más se adapte a
cada momento: normal, natural o sleep según tus necesidades. Disfruta
de la ventilación inteligente.
• Sistema de oscilación automático, amplía el ángulo de ventilación
gracias al sistema oscilante hasta 85º, generando así una mayor
sensación de frescor y una cobertura total. Distribuye el aire
uniformemente por toda la estancia.
• Windpure: aire fresco al instante, consigue una profunda sensación
refrescante en cualquier estancia de tu casa.
• Fácil de usar gracias panel de control integrado en el ventilador o el
mando a distancia, programa el ventilador de la manera más sencilla
e intuitiva.
• Diseño elegante y seguro, refresca y decora tu casa al mismo tiempo,
el diseño de este ventilador se aleja de los ventiladores tradicionales
gracias a su línea monocromática minimalista. Disponible en 2 colores.
• Altura regulable, adapta fácilmente la altura del ventilador en función
de tus necesidades y de cada momento.
• Cabezal seguro y abatible, elige hacia donde quieres dirigir el caudal
del aire, inclinando fácilmente el ángulo de la rejilla, hacia arriba o hacia
abajo. Rejilla de seguridad estable (delantera y trasera).
• Silencioso, en modo silencioso V1 el nível de ruido alcanza menos de
>50dB.
• Base robusta y antideslizante, aporta estabilidad al ventilador.
• Bajo consumo, evita sustos en la factura de la luz, gracias a su
eciencia depurada consigue un gran caudal de aire con tan sólo 50W
de potencia.

| 8
MONTAJE
Para llevar a cabo el montaje, consulta la imagen que se muestra a
continuación.
Antes de cada uso, veri ca que la unidad esté en buenas
condiciones y que el cable eléctrico no esté dañado. Si el cable
eléctrico está dañado, contacta con el vendedor o el Servicio de
Asistencia Técnica (SAT).
ADVERTENCIA: No utilices el ventilador sin haberlo montado
previamente, incluida la base de apoyo.
1. Rejilla
2. Aspas
3. Panel de control
4. Columna de altura ajustable
5. Base
1
2
3
4
5

9 |

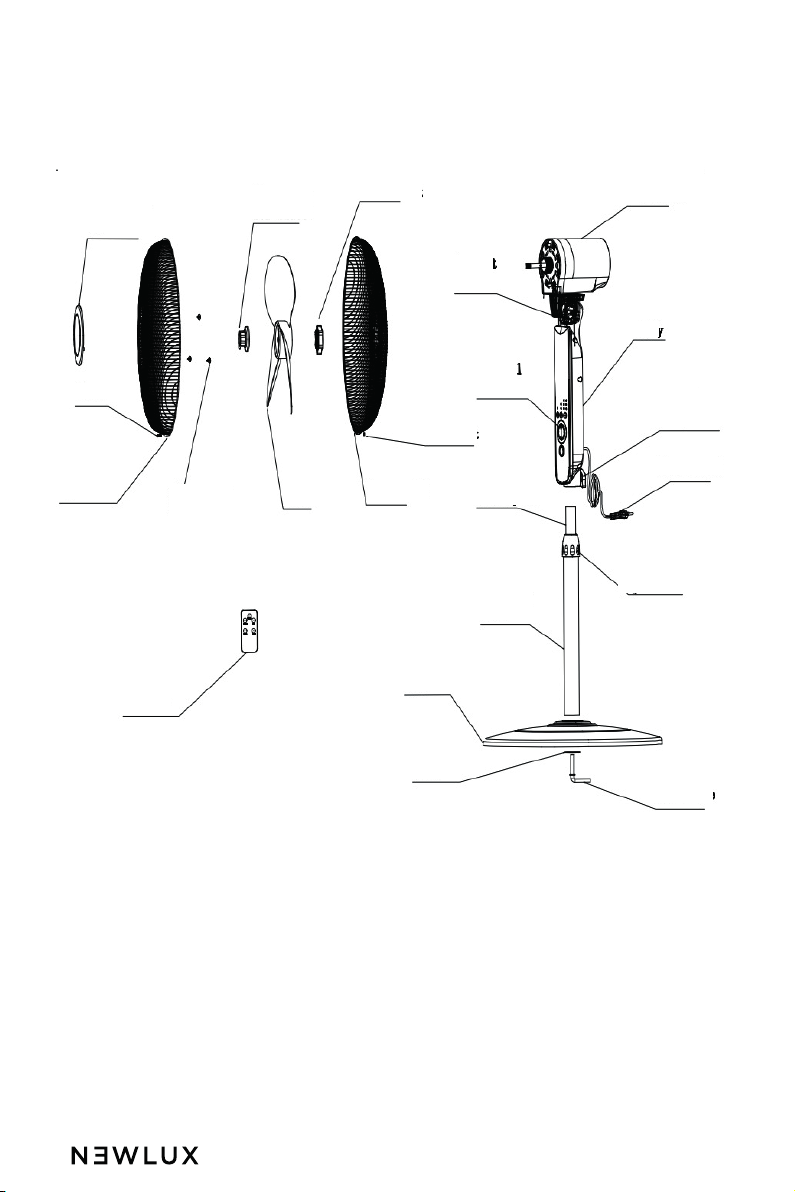

Desglose de las partes del producto
Pasos a seguir
1. Desenrosca la tuerca del poste de soporte del tubo exterior
girando en sentido contrario a las agujas del reloj y déalo a un
lado. Extrae el poste interior hasta la parte superior. (Es posible que
tengas que empujarlo desde abajo para subirlo).
Tapa
decorativa
Tuerca
para aspas
Tuerca
Tornillo
Rejilla
delantera Aspas
Mando de
control remoto
Tornillos de
tapa central Rejilla
trasera
Tuerca
de tornillo
Panel de
control
Base de
plástico
Brazo de
soporte
Cascasa
motor trasero
Cuerpo
Cierre con
llave giratoria
Enchufe
Poste
interior
Poste
exterior
Placa de
la junta
Tuerca poste
de soporte
Tornillo poste
de soporte

| 10

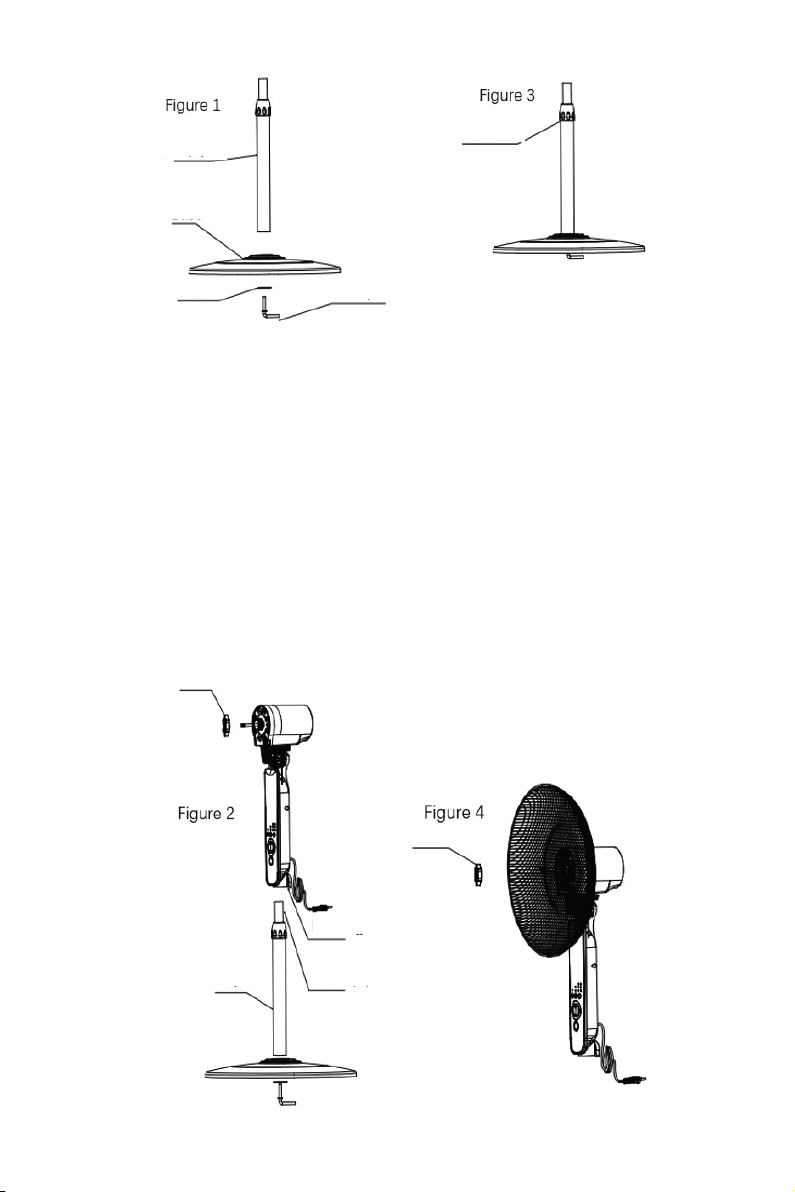

2. Coloca la base en una supercie plana y nivelada y retire la placa
de junta y el tornillo de poste de soporte en forma de L del tubo
exterior. Inserta el tubo exterior en el agujero de la base, gira la
base. Fija el tubo exterior con el tornillo de poste de soporte en
forma de L y la placa de junta. Aprieta el tornillo rmemente pero
no demasiado.
3. Vuelve a colocar la tuerca del poste de soporte y apriétala
girando en el sentido de las agujas del reloj.
4. Coloca el cuerpo del motor del ventilador en la parte superior del
tubo interior, aprieta la tuerca de bloqueo.
Poste
exterior
Base de
plástico
Tuerca de poste
de soporte
Placa de
la junta Tornillo poste
de soporte
Tuerca de bloqueo
Tuerca de la rejilla
Tuerca de la rejilla
Poste interiorPoste exterior

11 |
5. Desenrosca la tuerca de la rejilla de la parte delantera del motor
girando en sentido contrario a las agujas del reloj.
6. Coloque la parte trasera de la parrilla cuadrando los dos agujeros
de la parrilla con las ruedas posicionadas en la carcasa de motor.
7. Vuelve a colocar la tuerca de la rejilla y apriétala girándola en el
sentido de las agujas del reloj para que la rejilla trasera quede en
su sitio.
8. Coloca las aspas del ventilador en el eje del motor haciendo
coincidir las ranuras del eje con la ranura de las aspas. Aprieta el
aspa con la tuerca para aspas girándola en sentido contrario a
las agujas del reloj.
9. Prueba el ventilador girando las apas con las manos, asegúrate
de que no hay ningún contacto con la tuerca. Éstas deben girar
libremente, de lo contrario, repite todos los pasos de nuevo
comenzando por el paso 4.
10. Coloca la tapa de protección en la rejilla delantera, fíjala y aprieta
el tornillo de jación.

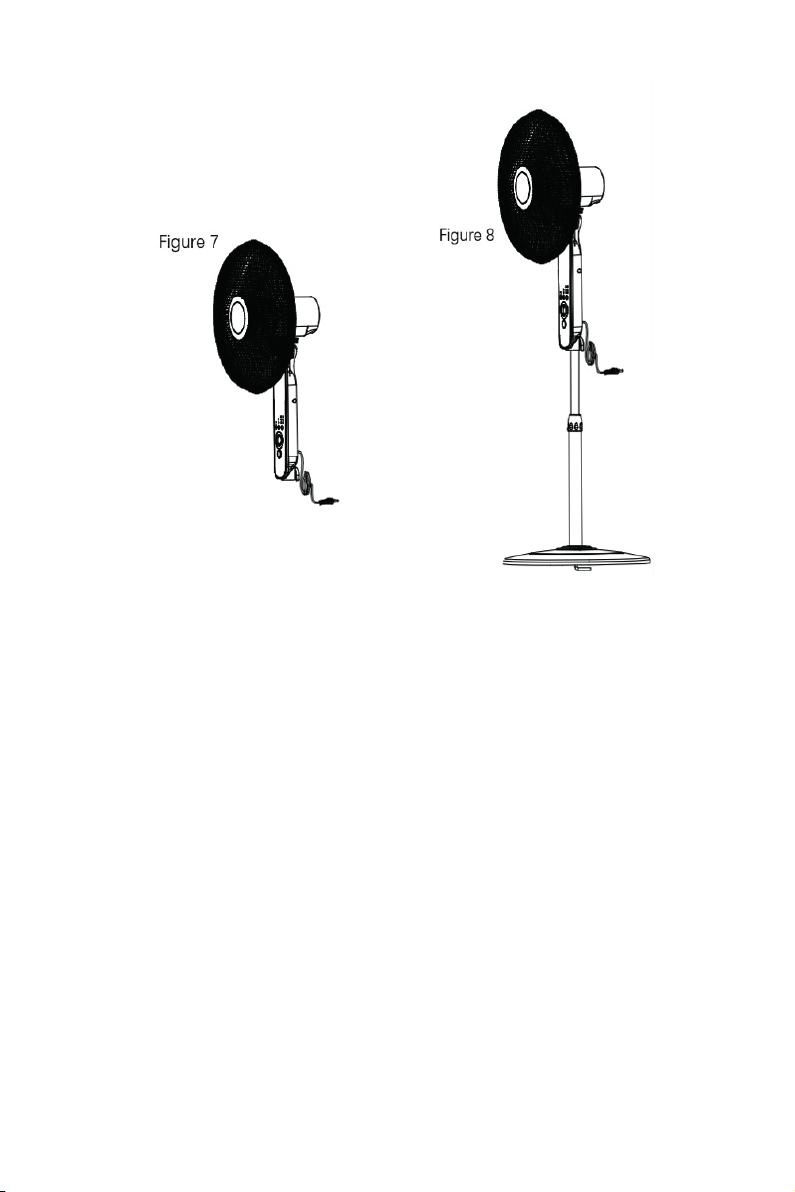

11. Coloque la rejilla delantera con la trasera sujetandola en su
posicion con las abrazaderas de la rejilla y jelos con el tornillo de
la rejilla. Aprietelos con la tuerca.
Tuerca para aspas
Tapa de
protección

| 12
12. Desliza hacia fuera la tapa trasera del mando a distancia
realizando presion a la misma vez. Coloca 2 pilas CR 2025 3V (no
suministradas) prestando atención a la marca de orientación
correcta. Vuelve a colocar la tapa deslizándola hasta la posición
de cierre.

13 |
USO Y FUNCIONAMIENTO
Funcionamiento del dispositivo
Puedes encender el ventilador a través del panel de control situado
en la parte media del ventilador o por el mando a distancia.
• Pulsa el botón ON/OFF para que el ventilador comience a
funcionar.
• Pulsa el botón +/- en el panel de control o SPEED en el mando
para seleccionar el nivel que quieres programar: bajo, medio, y
alto. Por defecto el ventilador comenzará a trabajar a velocidad
media. En las siguientes operaciones, se pondrá en marcha con
el último ajuste seleccionado.
V1 = Vel. baja V2 = Vel. media V3 = Vel. alta
• Pulsa el botón MODE para ajustar el modo del ventilador en:
normal , naturaleza o sueño, el modo se muestra en el panel de
control.
Wind = normal Nature = naturaleza Sleep = sueño

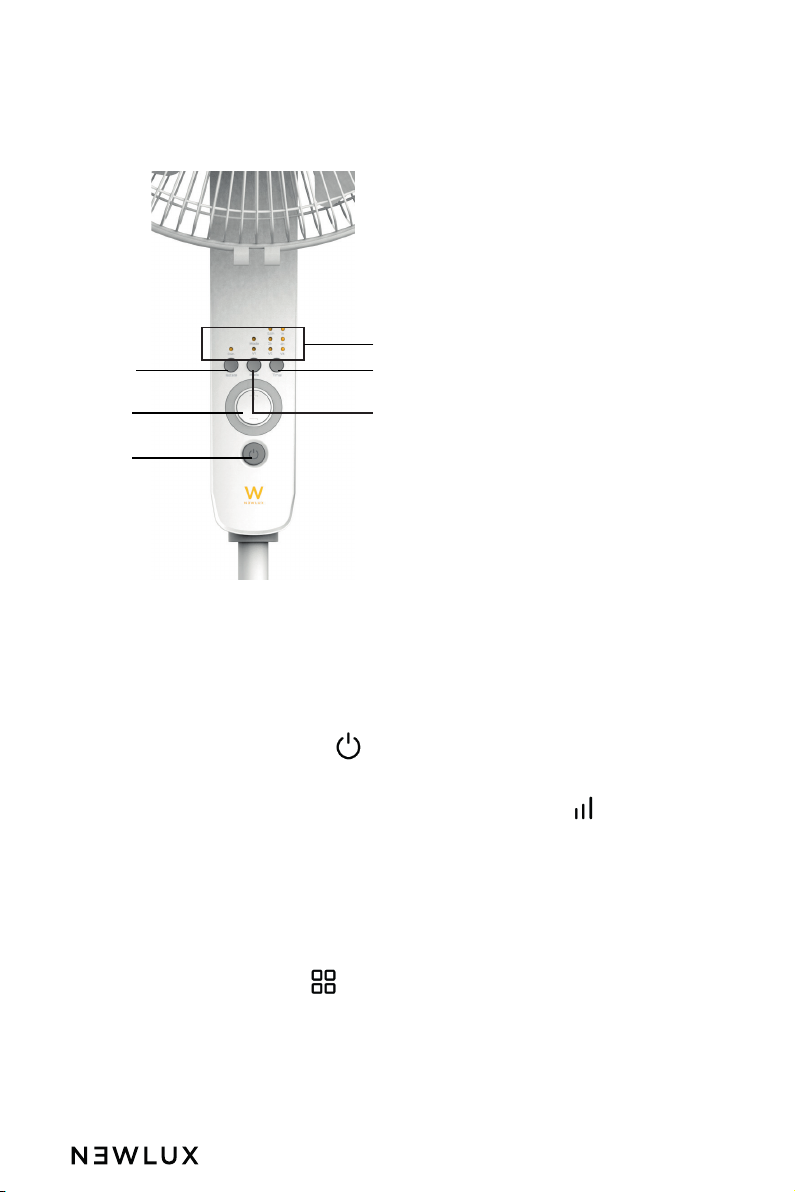

Panel de control
1. Tiempo, modo y velocidad
2. Botón de tiempo
3. Botón de velocidad
4. Botón de oscilación
5. Botón categoría de viento
6. Botón de encendido
6
3
42
1
5

| 14
• Pulsa el botón ROTATE para activar la función de oscilación
obteniendo una distribución generalizada de la brisa. Vuelve a
pulsar el botón para detener la oscilación cuando la cabeza del
ventilador esté en la posición deseada.
Ángulo máximo: 85º
No pases la mano por la parte delantera del ventilador cuando
acciones el control de oscilación para evitar la posibilidad de que tu
ropa, mangas, etc., entren y queden atrapadas en la rejilla delantera.
Temporizador
Este aparato dispone de un temporizador con apagado automático.
Ajusta el temporizador en incrementos de 0,5 horas hasta un máximo
de 7,5 horas.
• Pulsa el botón TIMER para ajustar el tiempo de apagado
automático que quieres programar.
Hay cuatro indicadores luminosos para el temporizador: 0,5h, 1h, 2h,
4h.
Si en el panel el 0.5h está iluminado indica que el temporizador se
apagará después de 30 minutos. Si el 0,5h y 2h están iluminados
indican que se apagará después de 2,5 horas. Y si el 0,5h, 1h, 2h y
4h permanecen iluminados indican que se apagará después de 7,5
horas.
IMPORTANTE: Desenchúfalo de la toma de corriente si no vas a usar
el ventilador durante un largo periodo de tiempo.

15 |
Mando a distancia
Hay cinco teclas de función en el control remoto y sus funciones
coinciden con las del panel de control del ventilador.
Para manejar el dispositivo con el mando a distancia, debes apuntar
con él hacia el ventilador. La señal alcanza largas distancias.
Ajustar el dispositivo
El conjunto de la cabeza del ventilador puede inclinarse para dirigir
la brisa hacia arriba o hacia abajo.
Asegúrate de que el ventilador está desconectado de la fuente de
alimentación antes de ajustar el ángulo de inclinación.
Velocidad
ON/OFF
Oscilación
Temporizador Modos

| 16
MANTENIMIENTO Y LIMPIEZA
ADVERTENCIA
Antes comenzar con la limpieza del ventilador, retira el enchufe
de la corriente.
• Limpia el cuerpo principal con un paño suave y ligeramente
humedecido. No utilices productos abrasivos o corrosivos.
• No sumerjas ninguna parte del ventilador en agua u otro líquido. Si
esto ocurriera, no introduzcas la mano en el líquido, primero retira
el enchufe de la toma de corriente.
• Seca cuidadosamente el dispositivo y asegúrate de que todas las
piezas eléctricas están secas.
• Es importante que los oricios de ventilación del motor se
mantengan libres de polvo y pelusas.
• Si no vas a usar el ventilador durante un tiempo, debes protegerlo
del polvo y la humedad; se recomienda guardarlo en su embalaje
original.
DATOS TÉCNICOS
• Medidas: 123x45cm.
• Potencia: 45W
• Voltaje (V): AC220-240V
• Frecuencia (F): 50Hz
• Material principal: PP
• Motor de cobre
• Nivel de ruido dB : 67dB
• RPM: 1200
• Temporizador: 7,5 horas
• Oscilación: 85º, automático
• Abatible
• Mando a distancia
• Longitud cable: 1.65m
• Aspas: 5 (40cm/16 “Ø)
• Altura regulable
• Velocidades: 3
• Modos de viento: 3

17 |
INFORMACIÓN IMPORTANTE PARA LA CORRECTA
ELIMINACIÓN DEL PRODUCTO DE ACUERDO CON
LA DIRECTIVA 2011/65/CE.
Al nal de su vida útil, no debes eliminar el producto como residuo
urbano. Debes llevarlo a un centro de recogida de residuos de la
administración local o a un distribuidor que preste este servicio.
La eliminación de un electrodoméstico por separado evita las
posibles consecuencias negativas para el medio ambiente y la
salud derivadas de una eliminación inadecuada. Además permite
recuperar los materiales que lo componen para obtener un
importante ahorro de energía y recursos.
Comorecordatoriodelanecesidaddedesecharloselectrodomésticos
por separado, el producto está marcado con un cubo de basura con
ruedas tachado.

| 18
SERVICIO DE ASISTENCIA TÉCNICA Y GARANTÍA
Este producto tiene una garantía de 3 años desde la fecha de
compra, siempre y cuando se conserve y envíe la factura de compra,
el producto esté en perfecto estado físico y se de un uso adecuado
tal y como se indica en este manual. Si utilizas accesorios que no
sean ociales, se perderá la garantía.
La garantía no cubrirá:
• Si el producto ha sido usado fuera de su capacidad o utilidad,
maltratado, golpeado, expuesto a la humedad, tratado con algún
líquido o substancia corrosiva, así como por cualquiera otra falla
atribuible al consumidor.
• Si el producto no ha sido cuidado tal y como se indica en este
manual.
• Si el producto ha sido desarmado, modicado o reparado por
personas no autorizadas por el SAT ocial.
• Si la incidencia es originada por el desgaste normal debido al uso.
• Este aparato está destinado exclusivamente a uso doméstico; en
caso de que se haga un uso inadecuado del mismo, la marca no
asumirá ninguna responsabilidad y la garantía quedará anulada.
• La garantía no cubre el costo de los portes de la recogida del
producto ni de la entrega.
Si en alguna ocasión detecta una incidencia con el producto, debe
contactar con su distribuidor o con el Servicio de Asistencia Técnica
ocial y hacer llegar la factura de compra del producto vía Fax o
e-mail:
Teléfono: 965 31 31 31
e-mail: [email protected]

ACTIVA LA GARANTÍA
En caso de activar la garantía por correo postal, rellene este formulario y
envíelo:
MODELO/REFERENCIA: ....................................................................................................................................
FECHA DE COMPRA: ........................................................................................................................................
NOMBRE Y APELLIDOS: ..................................................................................................................................
.....................................................................................................................................................................................
DNI: ...........................................................................................................................................................................
CORREO ELECTRÓNICO: ................................................................................................................................
TELÉFONO: .............................................................................................................................................................
Gracias por adquirir el Ventilador de pie Newlux WindPure Stand W550 Smart
y haber depositado conanza en nuestra compañía. Cada uno de nuestros
productos tiene una garantía de 3 años desde la fecha de compra, siempre
que se cumplan los requisitos citados en el manual de instrucciones del
producto.
En cualquier caso, desde Newlux recomendamos registrar el producto para
activar la garantía*.

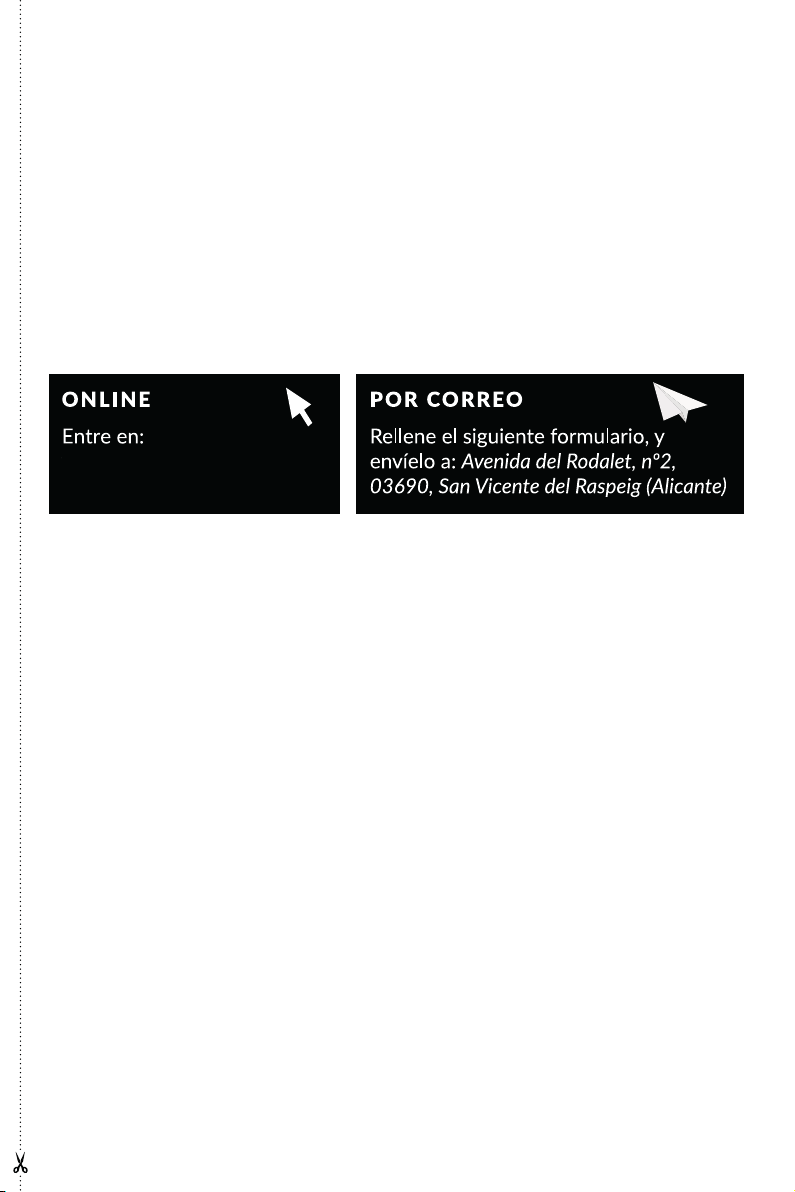

DOS FORMAS DE ACTIVAR SU GARANTÍA:
Imprescindible enviar una copia de la factura de compra para que la garantía
sea activada.
* Activación válida sólo para España.
En cumplimiento de la normativa vigente en materia de Protección de Datos Personales
le informamos de la incorporación de sus datos de carácter personal, necesarios para
el desarrollo de nuestra relación comercial, a nuestros cheros inscritos en la Agencia
Española de Protección de Datos a nombre de Mark Joint Venture S.L.
Podrá ejercer sus derechos de acceso, recticación, cancelación y oposición dirigiendo
un e-mail a [email protected], o una carta a Avenida del Rodalet, nº2, 03690,
San Vicente del Raspeig (Alicante), especicando claramente la dirección que desea
dar de baja.
newluxgroup.com

| 20
Stand fan
Newlux WindPure Stand W550 Smart
ENGLISH
