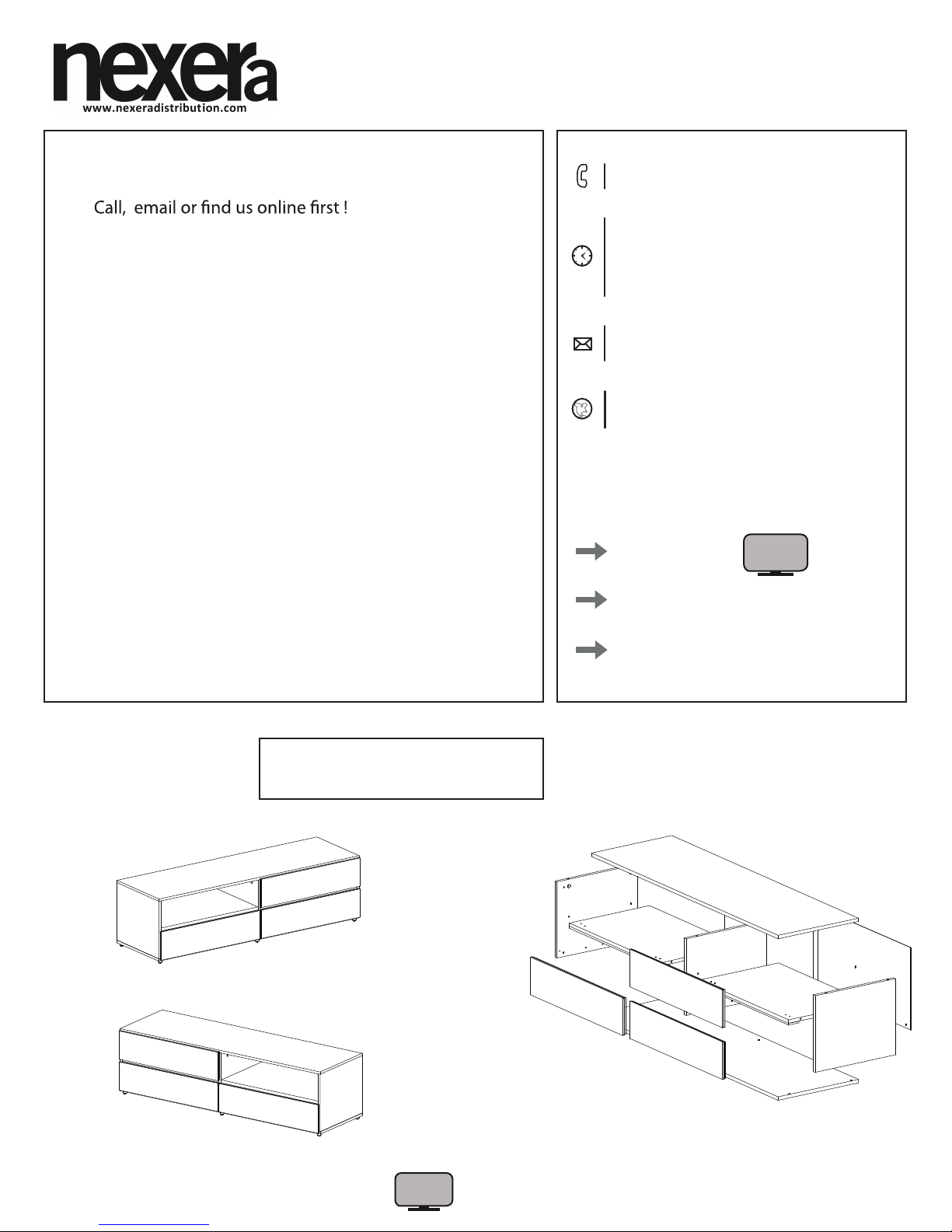

NEXERa 223103 User manual

[email protected]
Email / Courriel
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
223103
Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-223103_R3
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
175 lb C2
B1
A1
D1
E1
XA1
XB1
G1
F1
P1
R
R
Reversible door Porte réversible
25 lb
25 lb
25 lb
25 lb

nexeradistribution.com 2

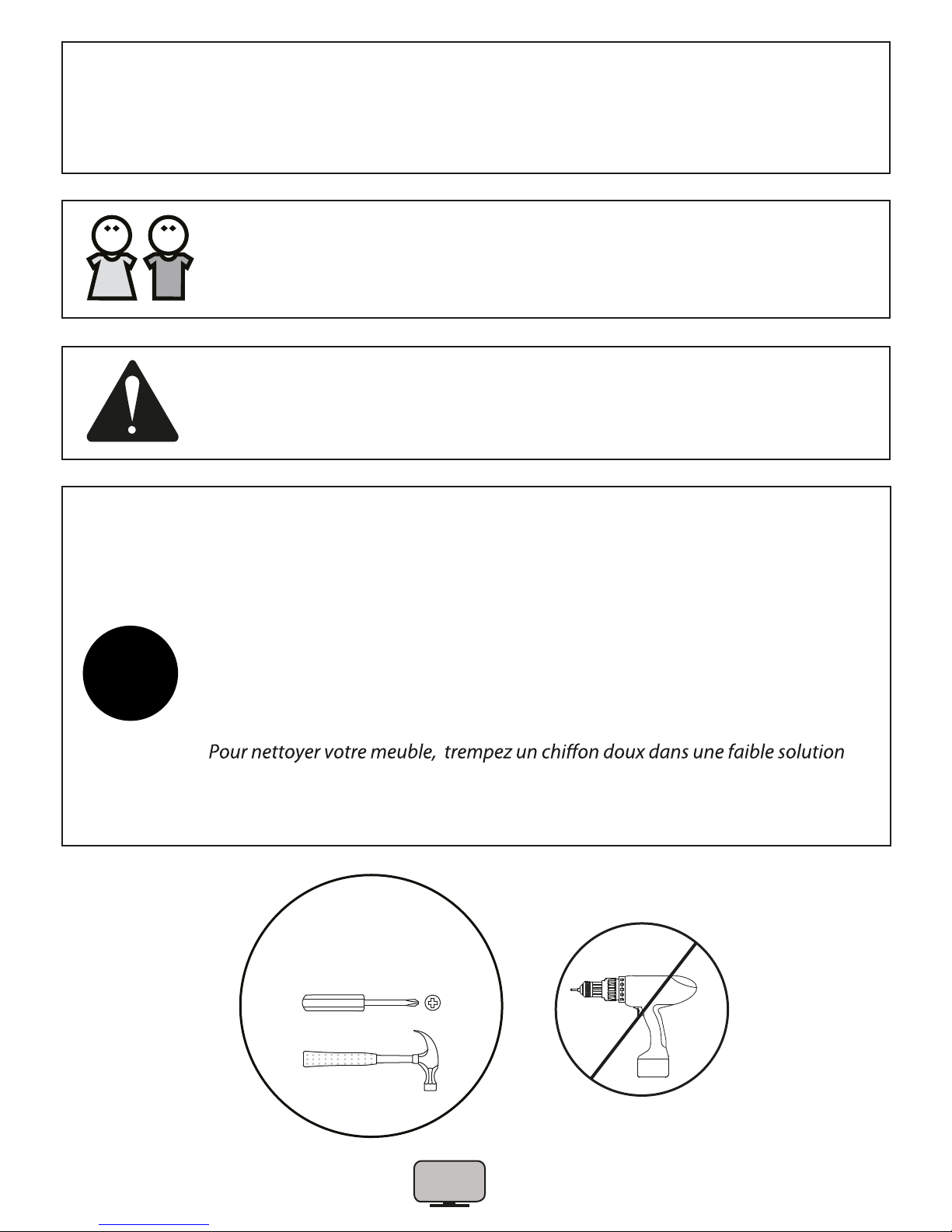

Tools required
Outils requis
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.

3
# 0206
# 0203
# 0207
# 2200
14x
2x
9x
14x
12x
6x
# 1125
# 0110
6x
# 2194
6x
6x
# 0120
# 2150
4x
# 0204
2x
# 0911

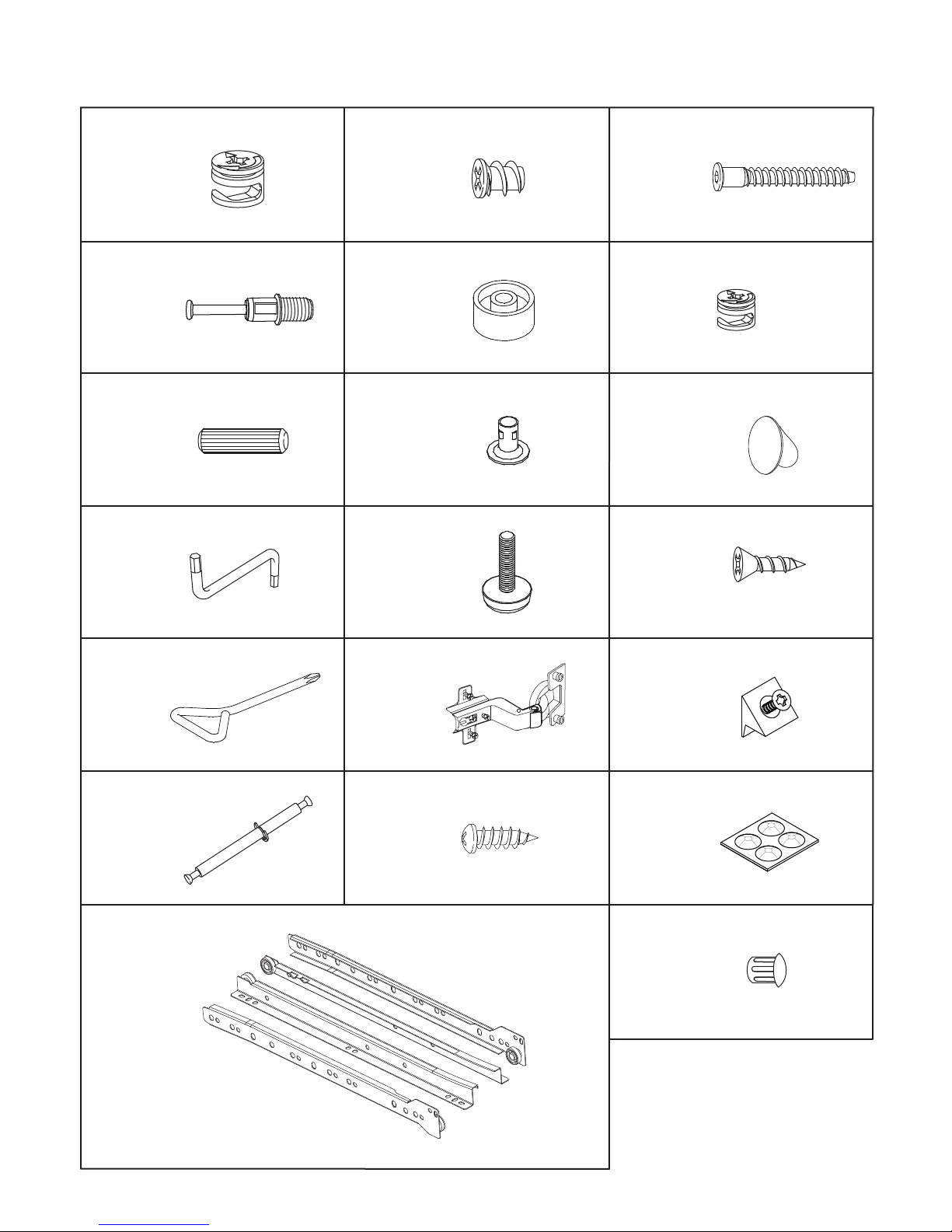

Hardware List Liste de Quincaillerie
10x
# 0111
6x
# 0527
CL
CR
DRDL
set of 4
ensemble de 4
For drawers
Pour tiroirs
2x
# 2195
# 2300
1x 6x
# 1111
12x
# 0105
# 2301
1x 2x
# 0402
4x
# 2149

4

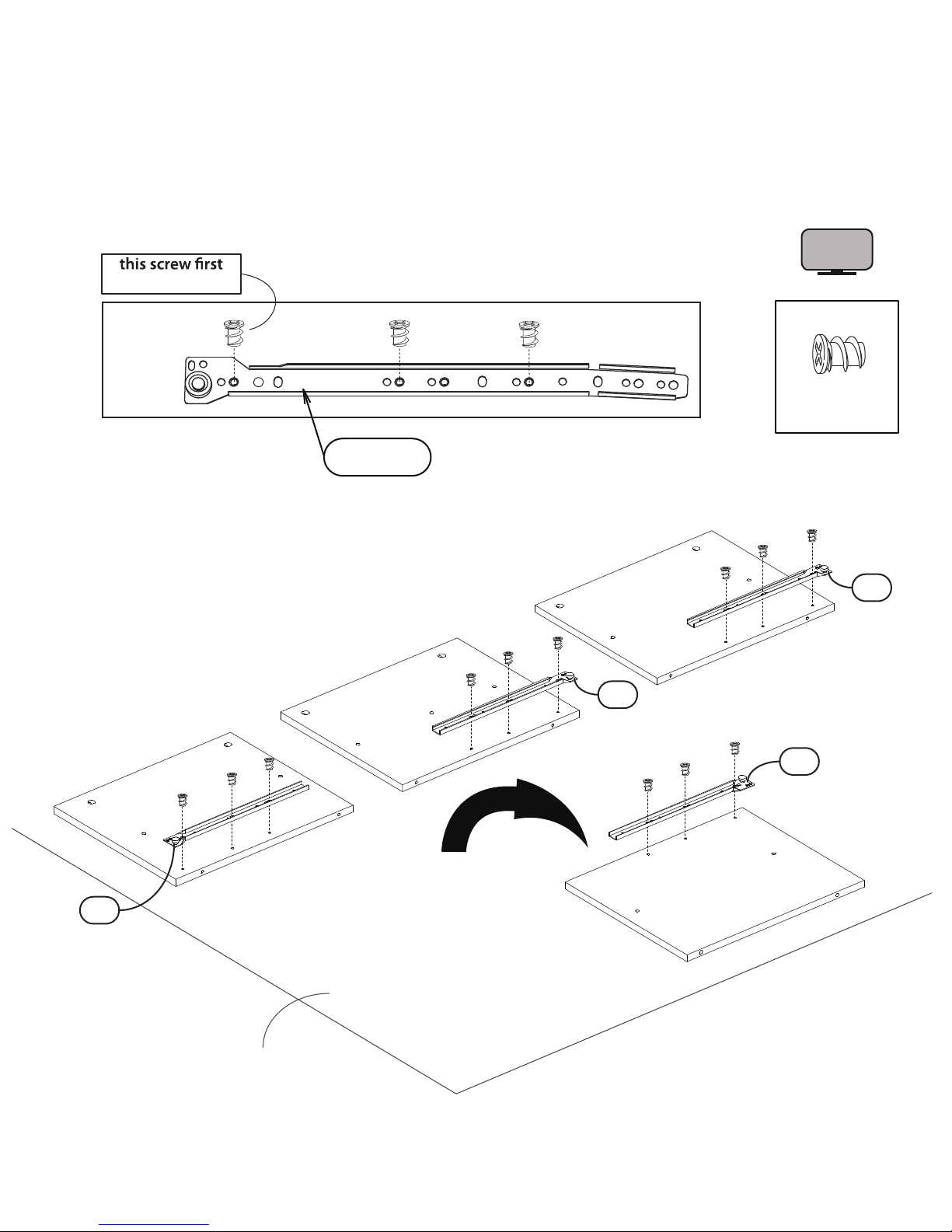

1Using the 12 screws # 0110, fasten the 4 drawer slides # 0911 (CL and CR) to the panels A1, B1
and F1
Utilisez les 12 vis # 0110 pour installer les 4 coulisses # 0911 (CL et CR) sur les panneaux A1, B1 et F1
# 0110
12x
VIDEO
4x CL
CL CR
or
ou
# 0110
# 0911
Cette vis en premier
A1
F1
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
CL
CL
F1
B1
FLIP F1
RETOURNEZ F1
CR
CR

5

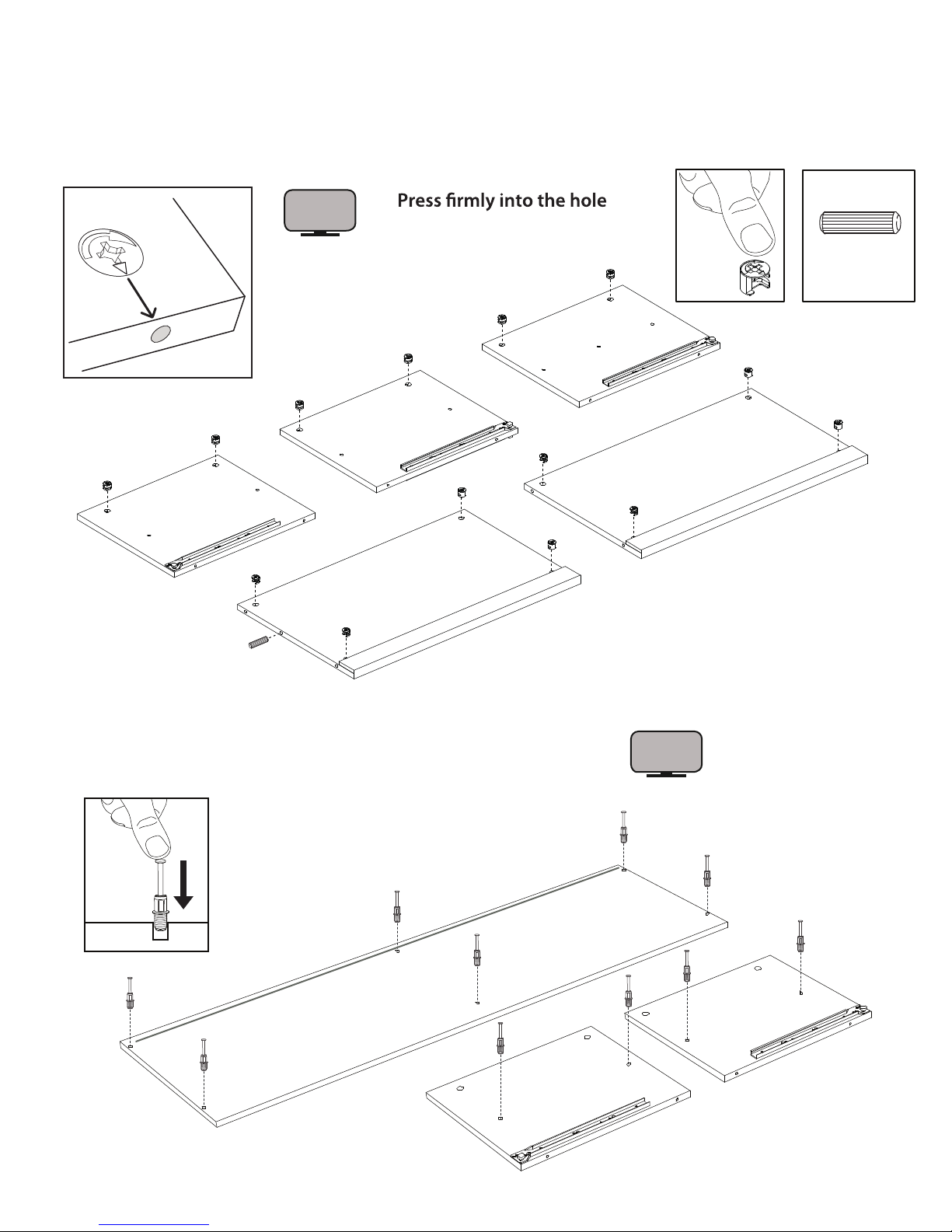

2Insert the 14 cam locks # 0203 into the panels A1, B1, E1, F1 and G1. Insert 1 wood dowel
# 0207 into the panel E1
Insérez les 14 excentriques # 0203 dans les panneaux A1, B1, E1, F1 et G1. Insérez 1 goujon de bois
# 0207 dans le panneau E1
3
VIDEO
B1
A1
F1
Pressez fermement dans la cavité
# 0203
14x
Install 10 push bolts # 2200 into the panels A1, B1 and C2
Installez 10 boulons # 2200 dans les panneaux A1, B1 et C2 VIDEO
C2
A1
B1
E1
G1
# 2200
10x
# 0207
# 0207
1x

6

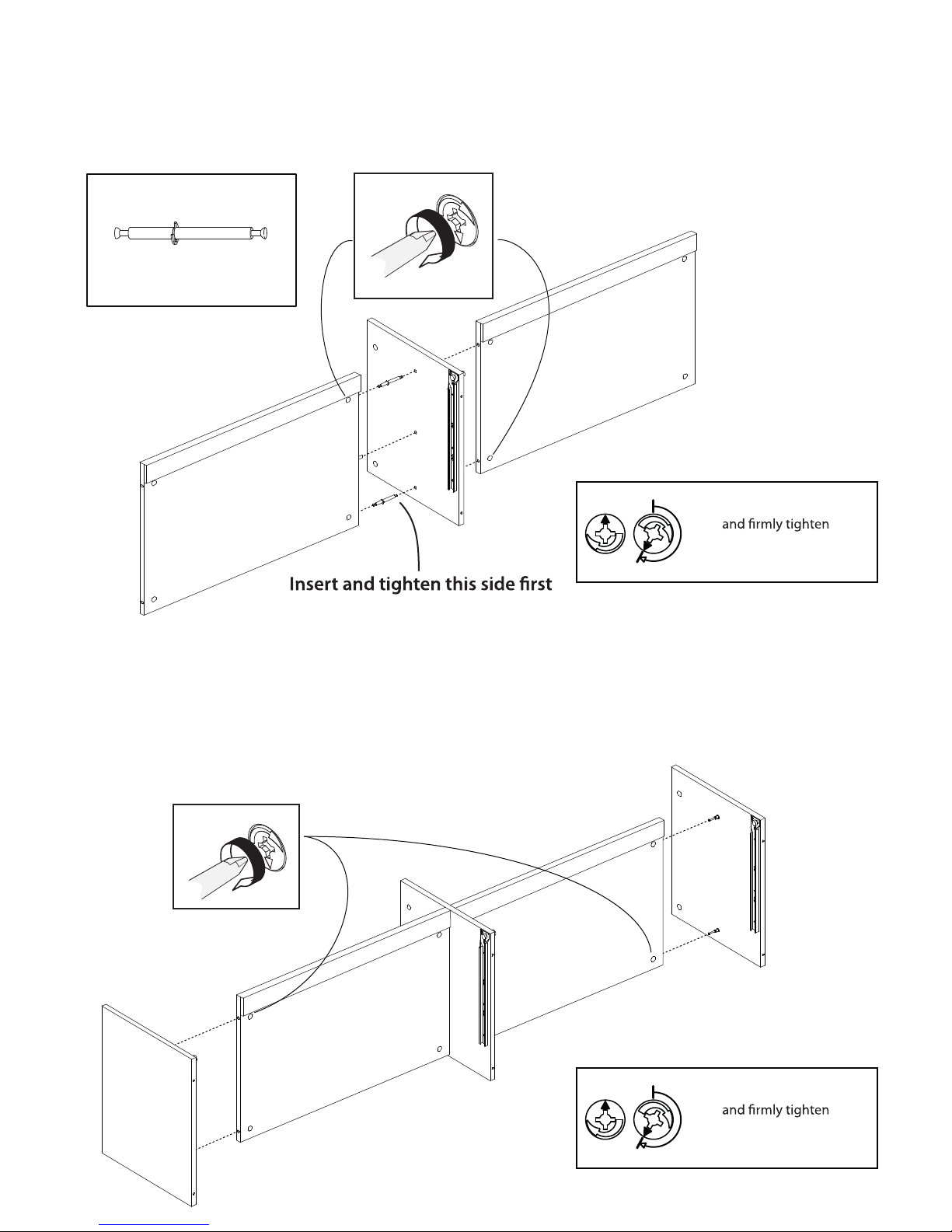

5Fasten the panels A1 and B1 to the assembled unit. Then, tighten the 4 cam locks # 0203
located on panels E1 and G1
Assemblez les panneaux A1 et B1 à l’unité déjà assemblée. Serrez ensuite les 4 excentriques # 0203
se trouvant sur les panneaux E1 et G1
4Utilisez les 2 longs boulons # 0206 pour assembler les panneaux E1 et G1 au panneau F1. Serrez
ensuite les 4 excentriques # 0203 se trouvant sur les panneaux E1et G1
Use the 2 long bolts # 0206 to fasten the panels E1 and G1 to the panel F1. Then, tighten the
4 camlocks # 0203 located on panels E1 and G1
2x# 0206
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
Insérez et serrez ce côté en premier
4x
E1
F1
G1
4x
E1
G1
A1
B1
F1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn

7
6
7

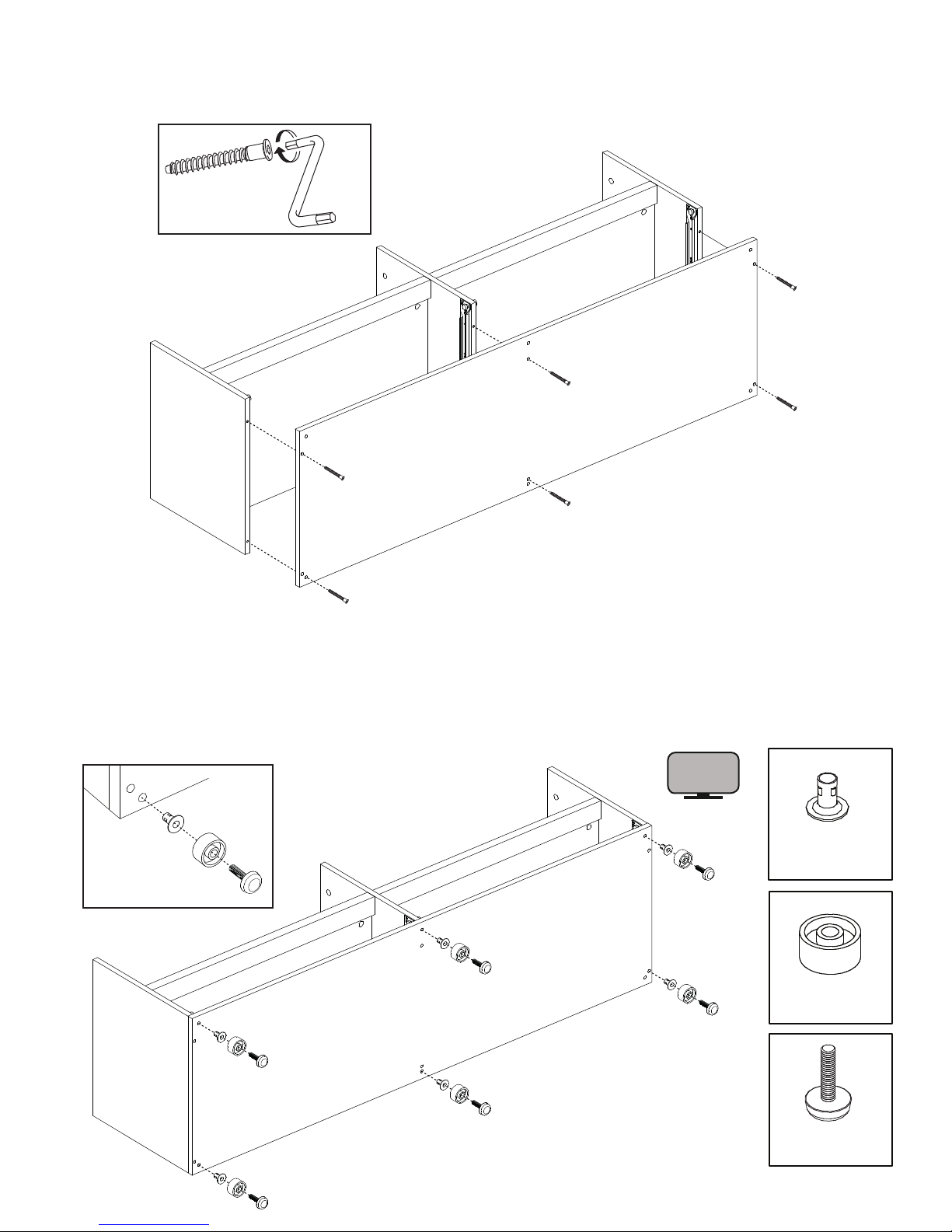

Use the Allen key # 2300 and 6 screws # 0111 to fasten the panel D1 to the assembled unit
Utilisez la clé Allen # 2300 et 6 vis # 0111 pour assembler le panneau D1 à l’unité déjà assemblée
6x # 2150
6x # 1111
6x # 1125
VIDEO
6x# 0111 # 2300
A1 D1
B1
F1
E1
G1
Use a hammer to secure the 6 insert nuts # 2150 into the panel D1. Then, screw-in the
6 adjustable levellers # 1111 with the 6 spacers # 1125 in-between
Utilisez un marteau pour installer les 6 insertions # 2150 dans le panneau D1. Ensuite, montez
les 6 espaceurs # 1125 sur les 6 niveleurs ajustables # 1111 et vissez en place
A1
D1
B1
F1
E1
6x # 2150
6x # 1125
6x # 1111 G1

8

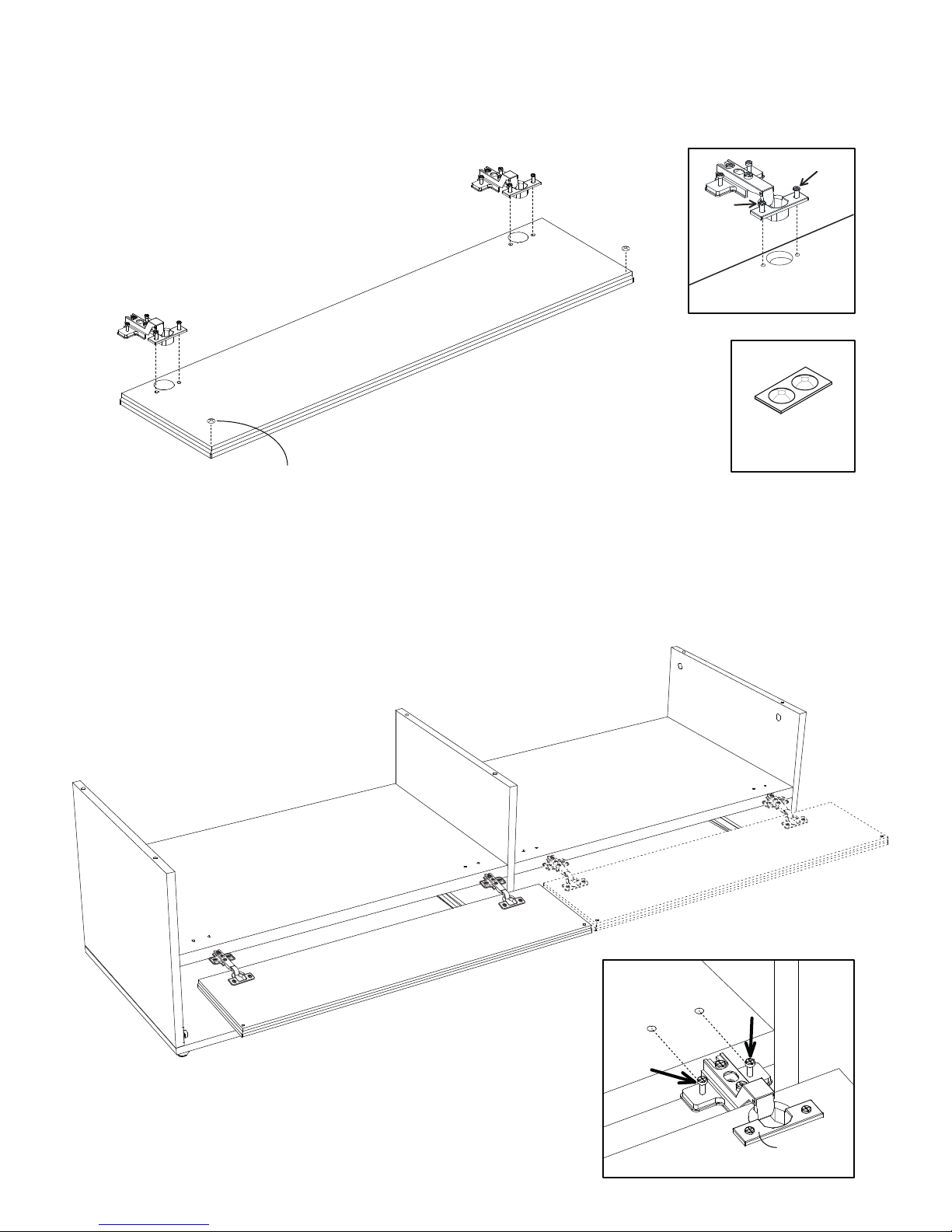

8Installez 2 charnières # 0402 sur la porte P1. Ajoutez 2 pare-chocs autocollants # 0527 sur la porte
Fasten 2 hinges # 0402 to the door P1. Then, add 2 bumpers # 0527 on the door as shown
2x# 0402
2x # 0527
# 0527
P1
9Installez la porte P1 sur le panneau E1 ou G1. La porte P1 s’installe du côté gauche ou droit
de la console télé
Fasten the door P1 to the panel E1 or G1. The door P1 can be installed on the left or
right side of the TV stand
P1 # 0402
P1
E1
G1
B1
A1
F1

9
10
11

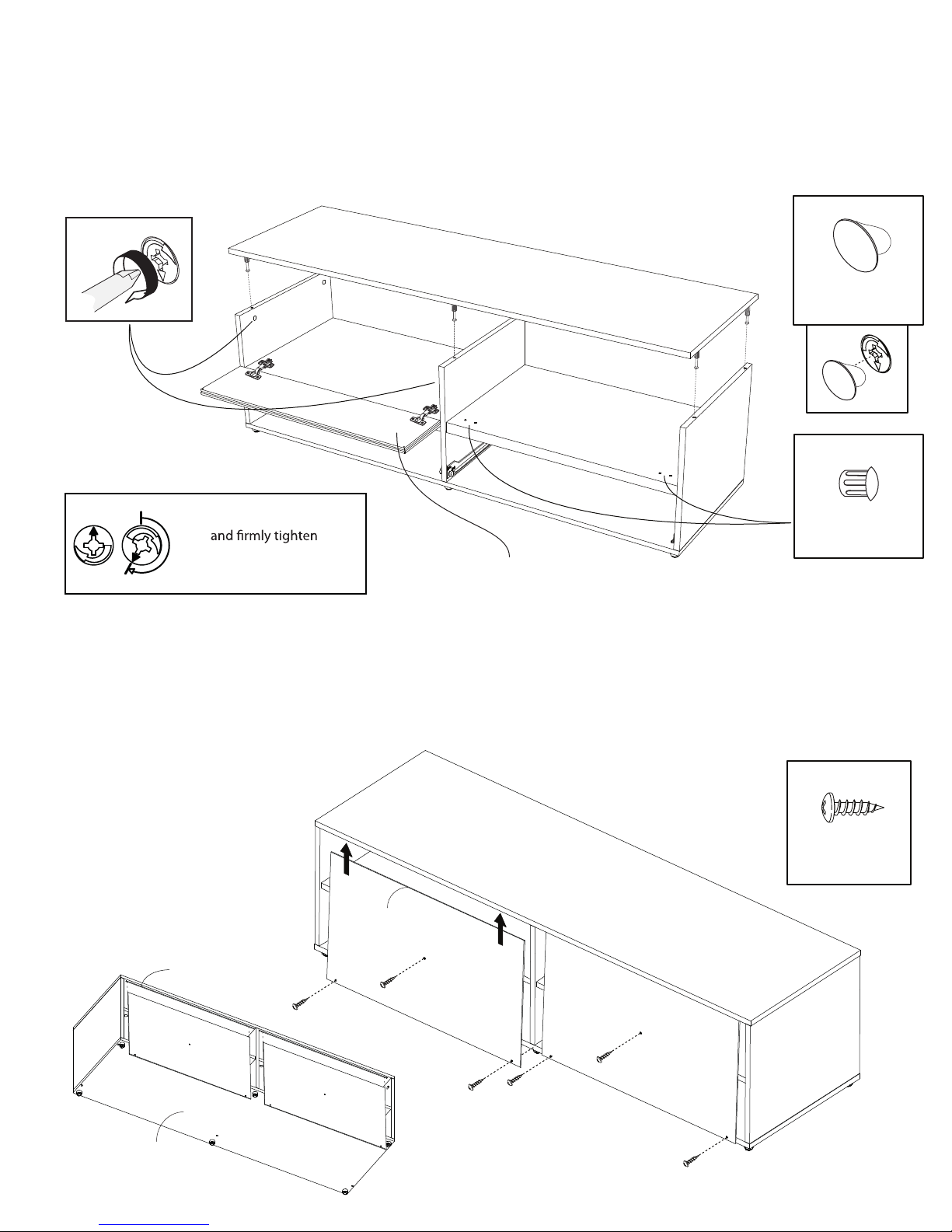

Fasten the panel C2 to the assembled unit. Then, tighten the 6 cam locks # 0203 located
on panels A1, B1 and F1. Add 6 covers # 2194 on the 6 cam locks # 0203 located on panels
A1, B1 and F1. Add 4 covers # 2149 on the 4 hinge holes left unused
Assemblez le panneau C2 à l’unité déjà assemblée. Serrez ensuite les 6 excentriques # 0203 se
se trouvant sur les panneaux A1, B1 et F1. Ajoutez 6 capuchons # 2194 sur les 6 excentriques
# 0203 et 4 capuchons # 2149 sur les 4 trous de charnières inutilisés
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
# 2194
6x
Insérez le chant supérieur de chaque panneau R dans la rainure se trouvant sur la face inférieure
du panneau C2. Installez ensuite 3 vis # 0120 pour maintenir en place chaque panneau de dos R
First, insert the upper edge of each back panel R into the groove located underneath the
top panel C2. Then, use 3 screws # 0120 to fasten each back panel R
6x # 0120
Upper edge
Chant supérieur
C2
A1
R
R
Front of the unit
Devant de l’unité
Groove
Rainure
D
B2 R
R
Bottom
Fond
A1
C2
B1
E1
G1
F1
P1
D1
6x
Optional location od door P1
Emplacement optionnel de la porte P1
4x # 2149

10

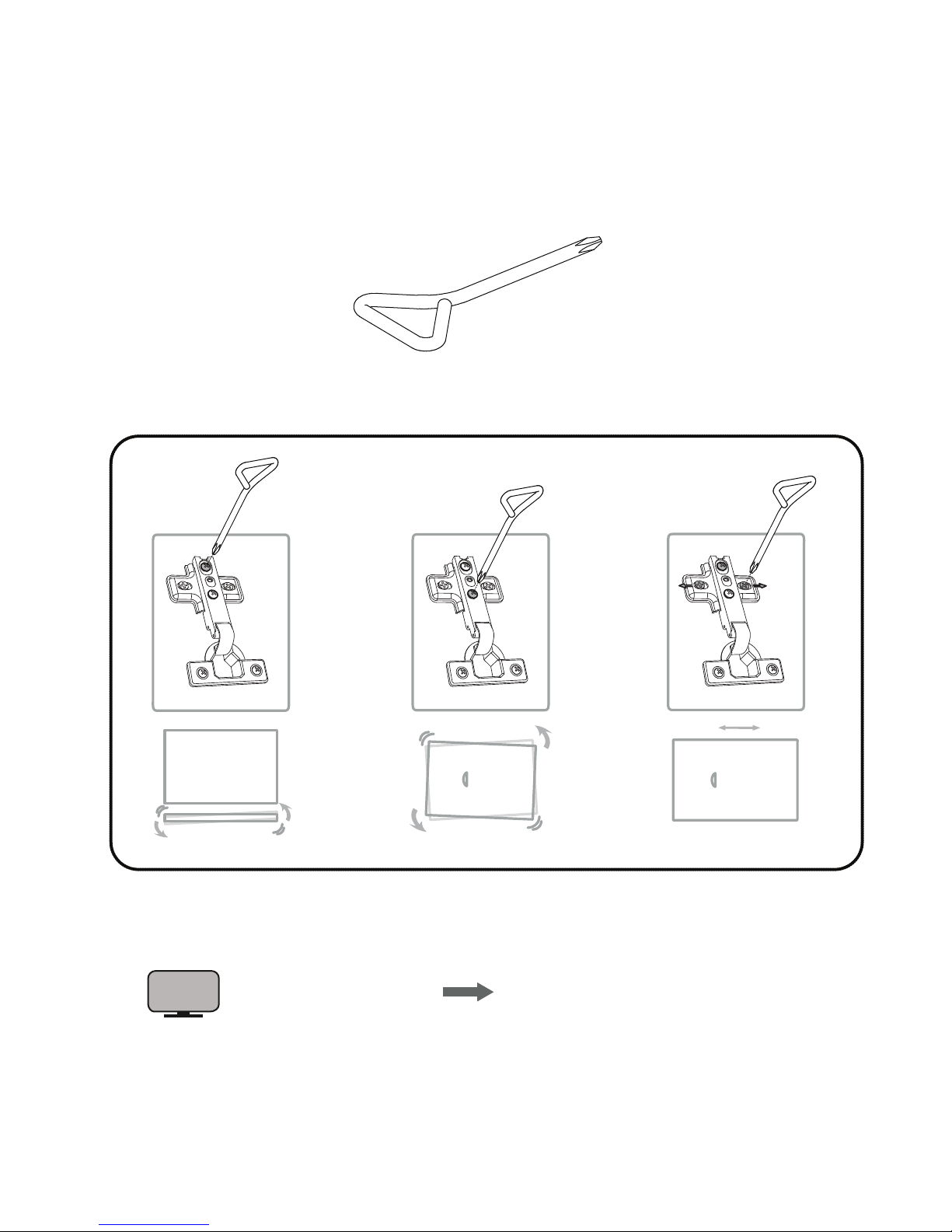

12Utilisez le mini tournevis # 2301 pour ajuster la porte P1
Use the small screwdriver # 2301 to adjust the door P1
123
# 2301
HOW TO VIDEOS :
VIDÉOS EXPLICATIFS : www.nexeradistribution.com
VIDEO

11

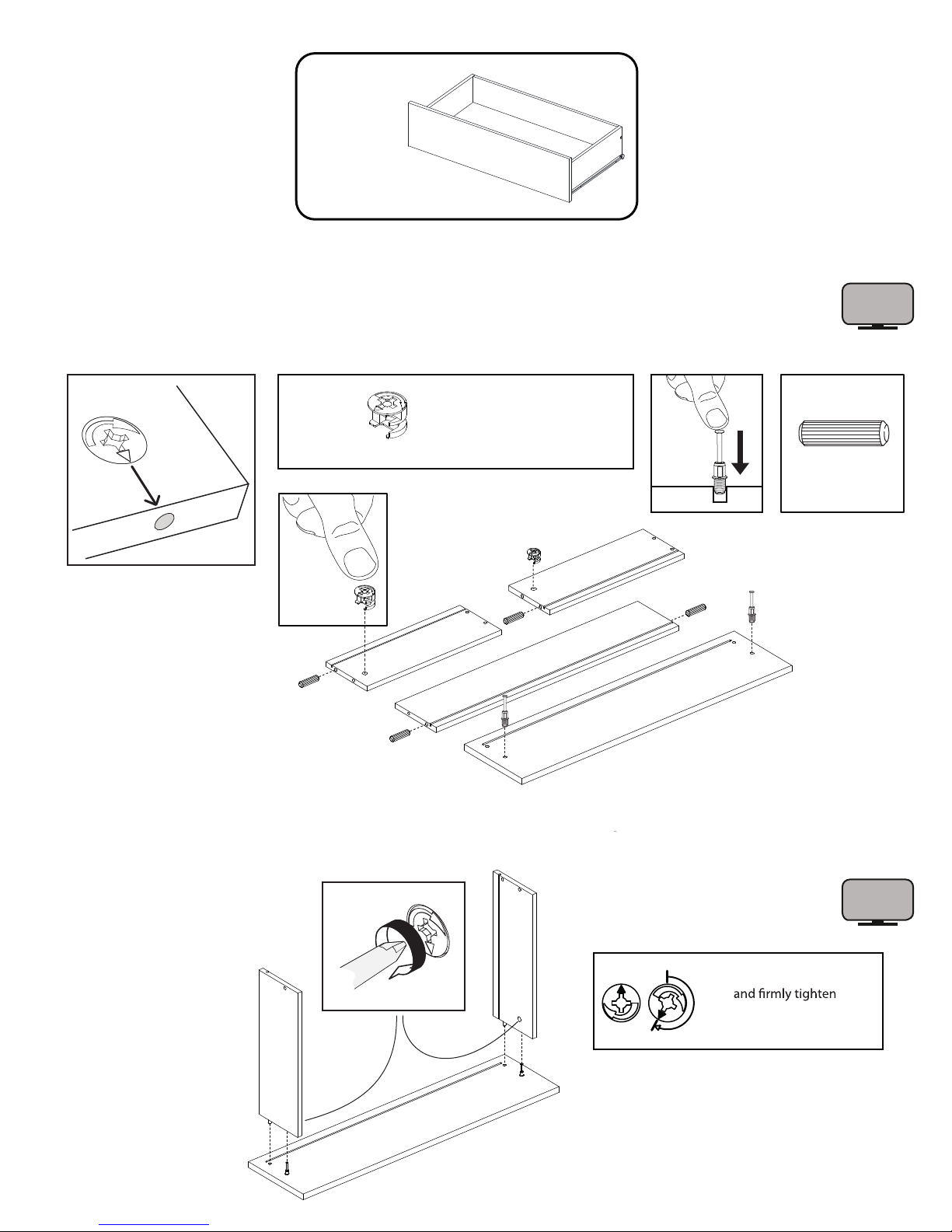

13Insert 2 small cam locks # 0204 into the panels V and W. Install 2 push bolts # 2200 on
the drawer front XA1-XB1. Insert 4 wood dowels # 0207 into the panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200
sur la façade XA1-XB1. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
VIDEO
V
W
XA1-XB1
# 2200
Y
2x # 0204
For drawers only
Pour tiroirs seulement 2x
# 2200
# 0204
# 0207
4x
# 0207
# 0207
# 0207
# 0207
# 0204
14
Assemblez les panneaux V et W à la façade XA1-XB1 et serrez fermement les 2 excentriques # 0204
V
W
XA1-XB1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
2x XA1-XB1 W
VY
Fasten the panels V and W to the drawer front XA1-XB1 and tighten the 2 cam locks # 0204
VIDEO

12

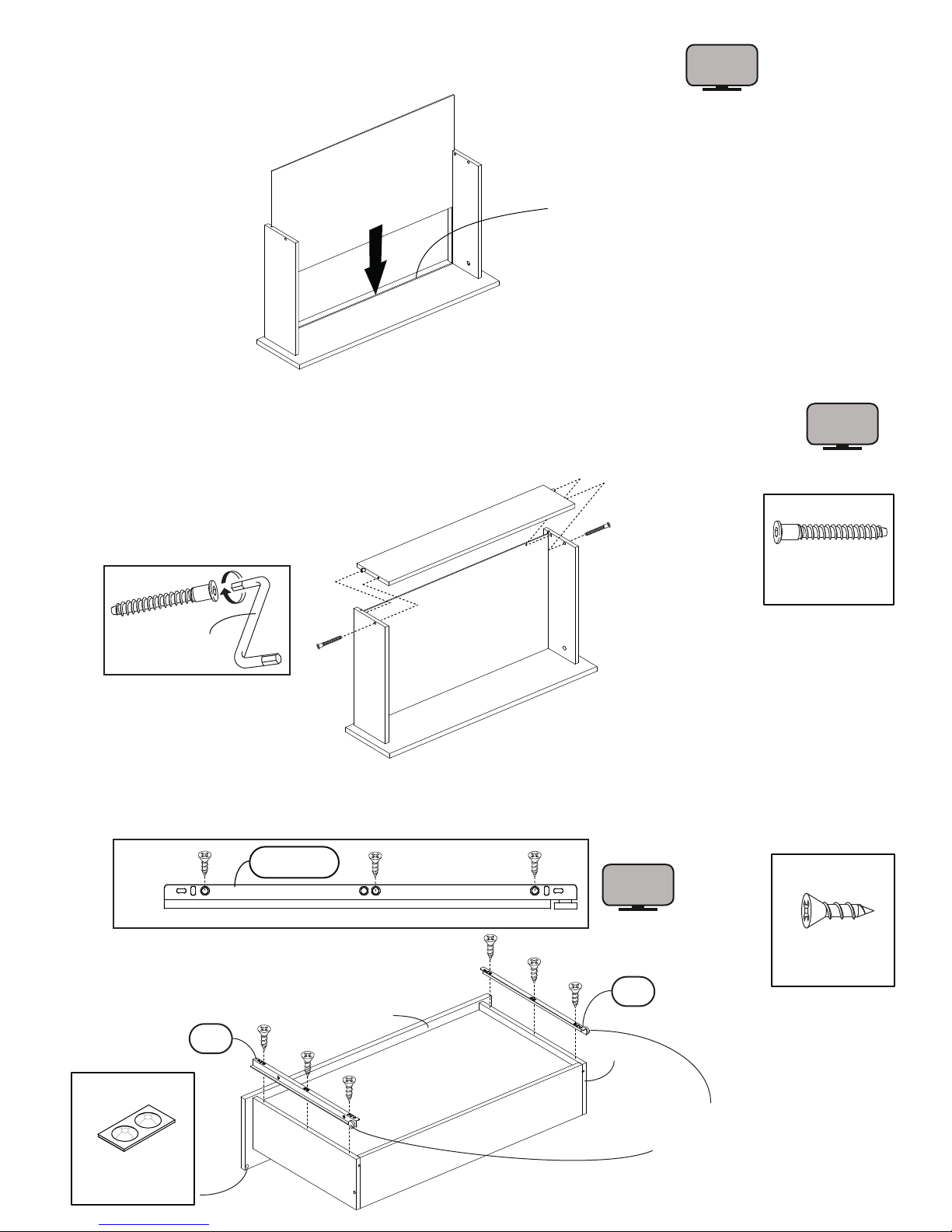

15Insert the drawer bottom into the grooves located on panels V and W
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
XA1-XB1
V
W
drawer bottom
fond de tiroir
Drawer bottom must enter into
the groove located on panel XA1-XB1
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau XA1-XB1
16Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
XA1-XB1
V
W# 0111
2x
# 2300
Y
17Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0911 (DL et DR) sur les panneaux V et W
Les roulements doivent être
alignés vers l’extérieur
V
Use 6 screws # 0105 to fasten the 2 drawer slides # 0911 (DL and DR) on panels V and W
Slides rollers must face outwards
VIDEO
6x # 0105
2x DL
DL DR
or
ou
Drawer bottom
Fond de tiroir
DL
DR
Y
XA1-XB1
W
# 0911
2x # 0527
VIDEO
VIDEO

13

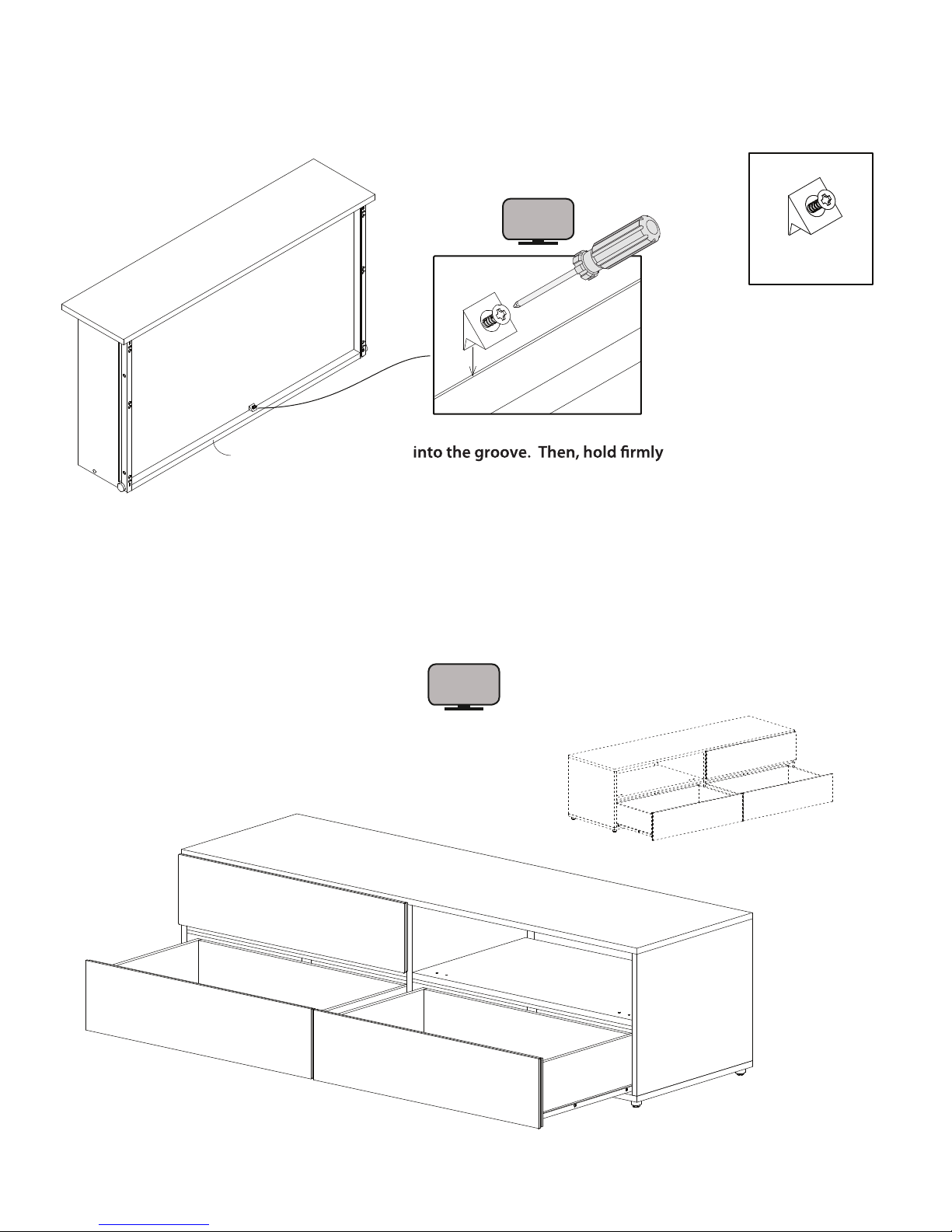

19Install the 2 drawers into the unit
Installez les 2 tiroirs dans l’unité VIDEO
18
Y
Drawer bottom
Dessous de tiroir
Y
Centered
Centré
Insert the small lip of the connector
the connector and screw in place
Insérez la petite languette de l’attache
dans la rainure du tiroir. Ensuite tenez
fermement l’attache et vissez en place
XA1-XB1
Fasten 1 connector # 2195 to the lower part of each rear panel Y
Installez 1 attache de tiroir # 2195 sur la partie inférieure de chaque dos de tiroir Y
# 2195
2x
VIDEO
C2
B1
XA1
XB1
P1
F1
G1
C2
XA1 XB1
P1
E1
A1

pihsnamkrowrolairetamnistcefedtsniagaresahcruplanigiroehtotdetnarrawerastcudorparexeNllA .esahcrupfoetadehtmorfraey1fodoireparof
“Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or
product for which it was intended to.
This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject
to availability of stock. Assembly labor is excluded.
This warranty applies under conditions of normal use. It does not cover defects caused by improper assembly
or disassembly,product modification, intentional damage,abuse,misuse,accidents, negligence or exposure to
the elements. Our furniture products are not intended for outdoor use.
This warranty is only applicable in Canada and the USA.
rehtoynasallewsareliaterdezirohtuanamorfesahcrupfofoorptseuqerotthgirehtsevreserarexeN
proofs to document a warranty claim.
otresahcruplanigiroehtseltitnednaytilibailarexeNfostimilehtnoticilpxesiytnarrawsihT
rights. Any warranty defined by law in your state/province is limited to 1 year. Should the law in your state or
province di er from the above,it will not apply.
Garantie limitée de 1 an
eduoleirétamedsétisoutcefédsetuotertnoclanigiroruetehca’làsitnaragtnosarexeNstiudorpselsuoT
fabrication pour une période de 1 an à partir de la date d’achat.
Le mot‘’défectuosités’’ utilisé dans cette garantie signifie toutes imperfections pouvant nuire à l’utilisation du
meuble ou du produit pour lequel il a été conçu.
Cette garantie est expressément limitée au remplacement des pièces ou composantes défectueuses,sujet à la
disponibilité des stocks. La main d’œuvre de l’assemblage est exclue.
Cette garantie s’applique dans des conditions d’utilisation normales. Elle ne couvre pas des défectuosités
résultant d’un assemblage ou désassemblage défaillant, modification du produit, dommages intentionnels,
abus,usage impropre,accidents,négligence ou des expositions aux éléments extérieurs. Nos meubles ne sont
pas destinés pour une utilisation à l’extérieure.
Cette garantie s’applique uniquement au Canada et aux États-Unis.
ettecredilavruopsevitacfiitsujsecèipsertuasetuotuotahca’devuerpenuregixe’dtiordelevreséresarexeN
garantie.
Cette garantie est lanigiroruetehca’làennodtarexeNedétilibasnopseralàtnauqevitatimil
des droits spécifiques. Toute garantie législative prévalant dans votre lieu de résidence est limitée à une période
de 1 an. Lorsque la législation de votre lieu de résidence de celle-ci, elle ne s’appliquera pas.
specific
Limited 1 Year Warranty
e
nexeradistribution.com
c 2015
