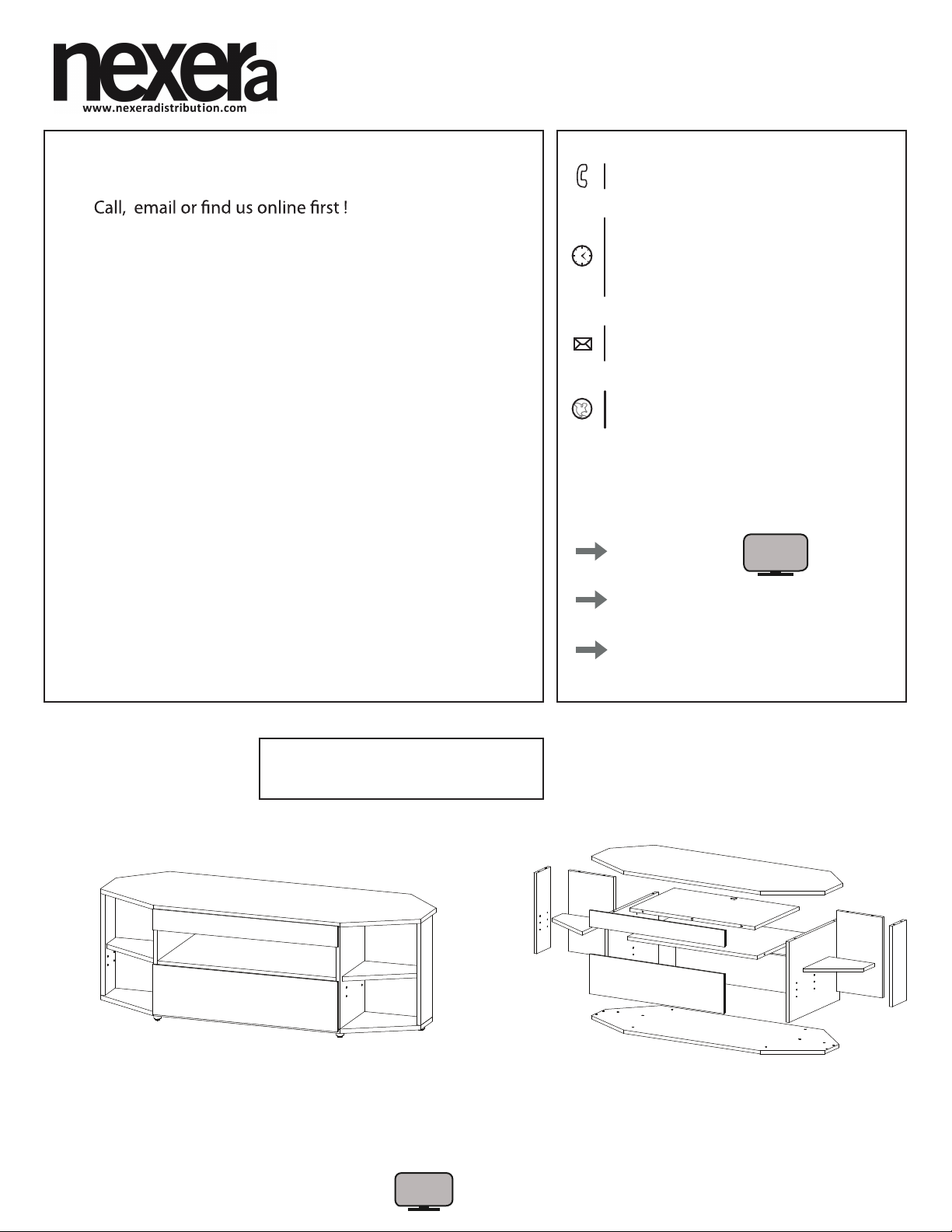

NEXERa 226103 User manual

[email protected]
Email / Courriel
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
226103
Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-226103_R1
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
Weigth capacity : 25 lb per drawer or shelf
Capacité par tiroir ou tablette : 25 lb
175 lb
C1
A1
D1
F1 M
G
B1
E
E
M
K
X
XA
H
H

nexeradistribution.com 2
Tools required
Outils requis
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.

3
# 1110
# 0203
# 0207
# 2200
15x
8x
16x
17x
12x
6x
# 1125
# 0110
8x
# 0509
6x
1x
# 2199
# 2150
2x
# 0204
2x
# 0911
Hardware List Liste de Quincaillerie
10x
# 0111
4x
# 0527
CL
CR
DR
DL
set of 4
ensemble de 4
For drawers
Pour tiroirs
# 2300
1x 6x
# 1111
10x
# 0105

4

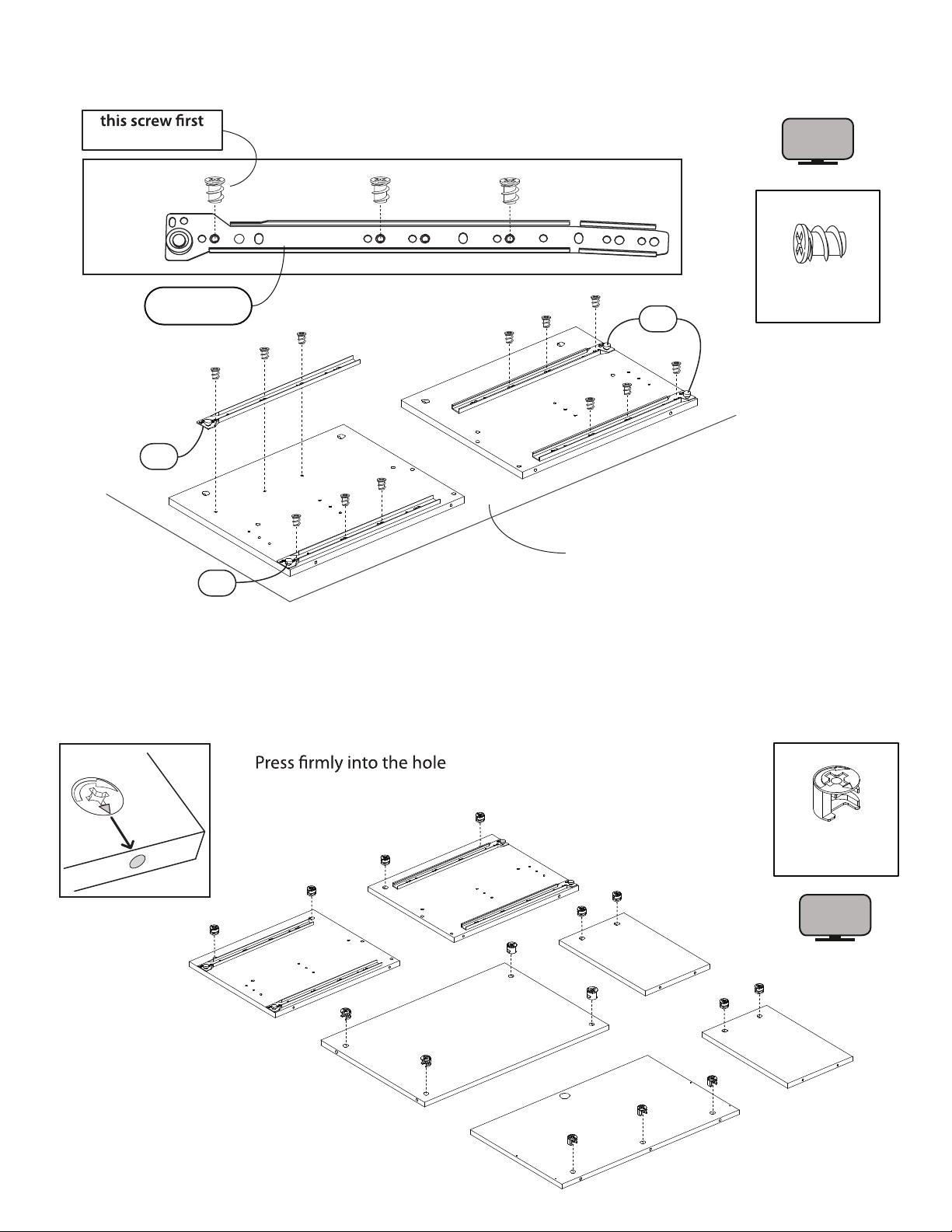

1Using the 12 screws # 0110, fasten the 4 drawer slides # 0911 (CL and CR) to the panels A1 and B1
Utilisez les 12 vis # 0110 pour installer les 4 coulisses # 0911 (CL et CR) sur les panneaux A1 et B1
# 0110
12x
VIDEO
4x CL
CL CR
or
ou
# 0110
# 0911
Cette vis en premier
A1
B1
CR
CL
2Insert 15 cam locks # 0203 into the panels A1, B1, F1, G and both panels M
Insérez 15 excentriques # 0203 dans les panneaux A1, B1, F1, G, et les 2 panneaux M
Pressez fermement dans la cavité
VIDEO
# 0203
15x
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
CL
A1
B1
F1
G
M
M

5

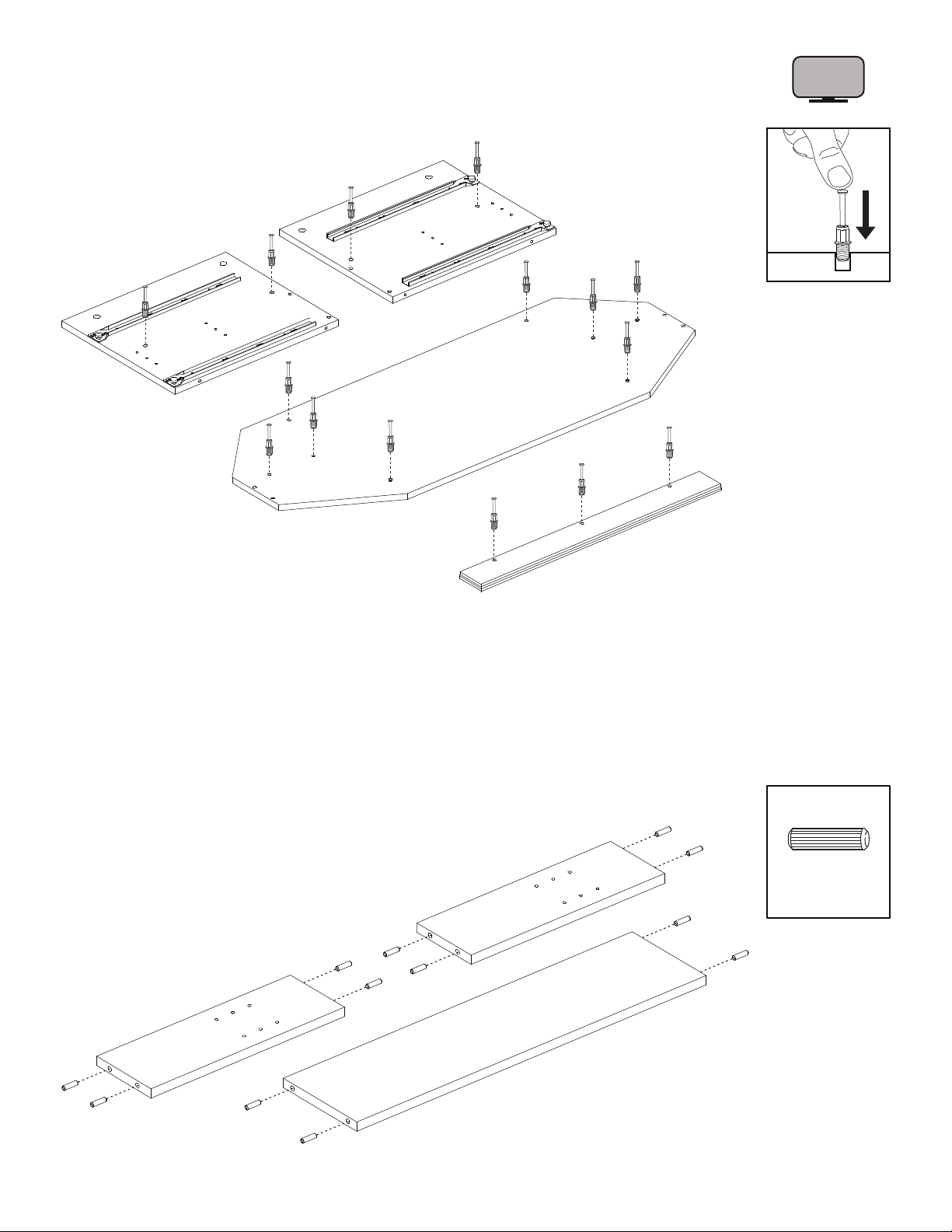

3Install 15 push bolts # 2200 into the panels A1, B1, C1 and XA
Installez 15 boulons # 2200 dans les panneaux A1, B1, C1 et XA VIDEO
# 2200
15x
C1
A1
B1
XA
4Insert 12 wood dowels # 0207 into the panel K and both panels E
Insérez 12 goujons de bois # 0207 dans le panneau K et les 2 panneaux E
E
E
K
# 0207
12x

6
6Use the Allen key # 2300 and 4 screws # 0111 to fasten the 2 panels M to the panel D1
Utilisez la clé 2300 et 4 vis # 0111 pour assembler les 2 panneaux M avec le panneau D1

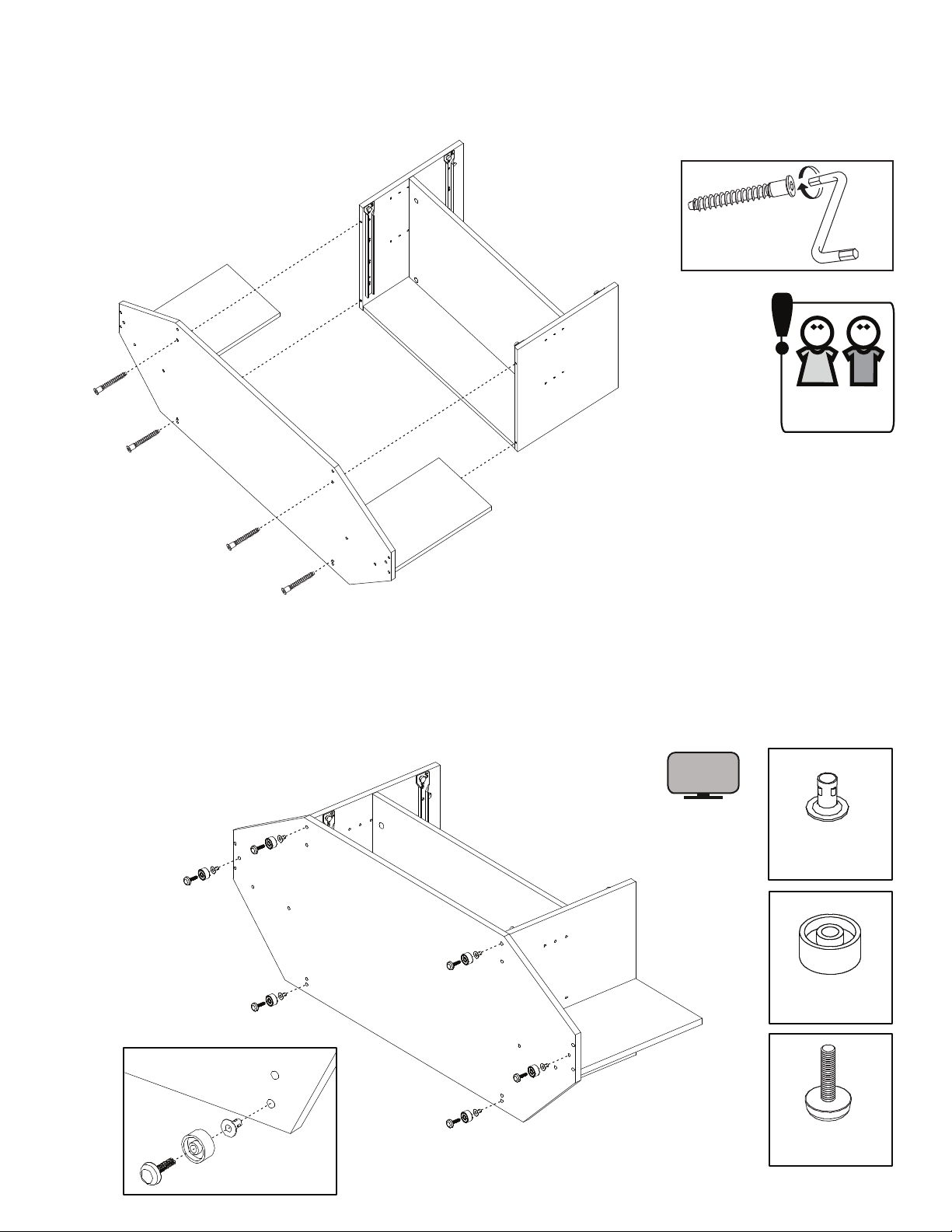

5Assemblez les panneaux F1 et K avec les panneaux A1 et B1. Serrez ensuite les 4 excentriques
# 0203 se trouvant sur le panneau F1
Fasten the panels F1 and K to the panels A1 and B1. Then, tighten the 4 cam locks # 0203
located on panel F1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
A1
F1
B1
K
Finished edge
D1
M
M
4x
2
# 0111 # 2300

7
7
8
Use the Allen key # 2300 and 4 screws # 0111 to fasten the pre-assembled panels A1-B1-F1-K
to the panel D1
Utilisez la clé Allen # 2300 et 4 vis # 0111 pour assembler les panneaux pré-assemblés A1-B1-F1-K
au panneau D1
6x # 2150
6x # 1111
6x # 1125
VIDEO
Use a hammer to secure the 6 insert nuts # 2150 into the panel D1. Then, screw-in the
6 adjustable levellers # 1111 with the 6 spacers # 1125 in-between
Utilisez un marteau pour installer les 6 insertions # 2150 dans le panneau D1. Ensuite, montez
les 6 espaceurs # 1125 sur les 6 niveleurs ajustables # 1111 et vissez en place
D1
M
M
4x
2
# 0111 # 2300
K
F1
A1
B1
D1
B1
M
F1
A1
# 2150
# 1125
# 1111

8
9
10
Assemblez le panneau C1 et les 2 panneaux E avec l’unité déjà assemblée. Serrez ensuite les 8
excentriques # 0203 se trouvant sur les panneaux A1, B1 et les 2 panneaux M. Notez que les 2
panneaux E seront montés entre les panneaux C1 et D1
Fasten the panel C1 and the 2 panels E to the assembled unit. Then, tighten the 8 cam
locks # 0203 located on the panels A1, B1 and both panels M. Note that the 2 panels E
will be mounted between panels C1 and D1
Assemblez le panneau G avec la façade de tiroir XA. Serrez ensuite les 3 excentriques # 0203
se trouvant sur le panneau G. Ajoutez 2 pare-chocs # 0527 sur la façade XA tel que montré
Fasten the panel G to the drawer front XA. Then, tighten the 3 cam locks # 0203 located
on the panel G. Add 2 bumpers # 0527 on the drawer front XA as shown
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
8x
C1
D1
F1
B1
A1
ME
E
XA
G
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
3x
2x # 0527

9
11Installez les 2 coulisses # 0911 (DL et DR) sur le panneau G à l’aide de 4 vis # 0105. Ajoutez
DR
DL
G
Using 4 screws # 0105, fasten the 2 drawer slides # 0911 (DL and DR) to the panel G.
Add the grommet # 2199 to the upper face of panel G
VIDEO
4x # 0105
2x DL
DL DR
or
ou
# 0911
Les roulements doivent être
alignés vers l’extérieur
Slides rollers must face outwards
# 2199
1x
G
XA
# 2199
12Utilisez les 8 supports à tablette # 1110 pour installez les 2 tablette H dans l’unité. Ajoutez 8
capuchons # 0509 sur les excentriques se trouvant sur les panneaux A1, B1 et M
Use the 8 shelf pins # 1110 to install both shelves H into the unit. Add 8 covers # 0509
on the cam locks located on panels A1, B1 and M
8x # 1110
# 0509
8x
C1
A1
D1
F1
H
H
B1 M
E
E

10
13Install 2 small cam locks # 0204 on panels V and W. Install 2 push bolts # 2200 on
the drawer front X. Install 4 wood dowels # 0207 on panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200
sur la façade X. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
VIDEO
W
V
X
# 2200
Y
2x # 0204
For drawers only
Pour tiroirs seulement 2x
# 2200
# 0204
# 0207
4x
# 0207
# 0207
# 0207
# 0207
# 0204
14Assemblez les panneaux V et W à la façade X et serrez fermement les 2 excentriques # 0204
V
W
X
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
XW
VY
Fasten the panels V and W to the drawer front X and tighten the 2 cam locks # 0204
VIDEO

11

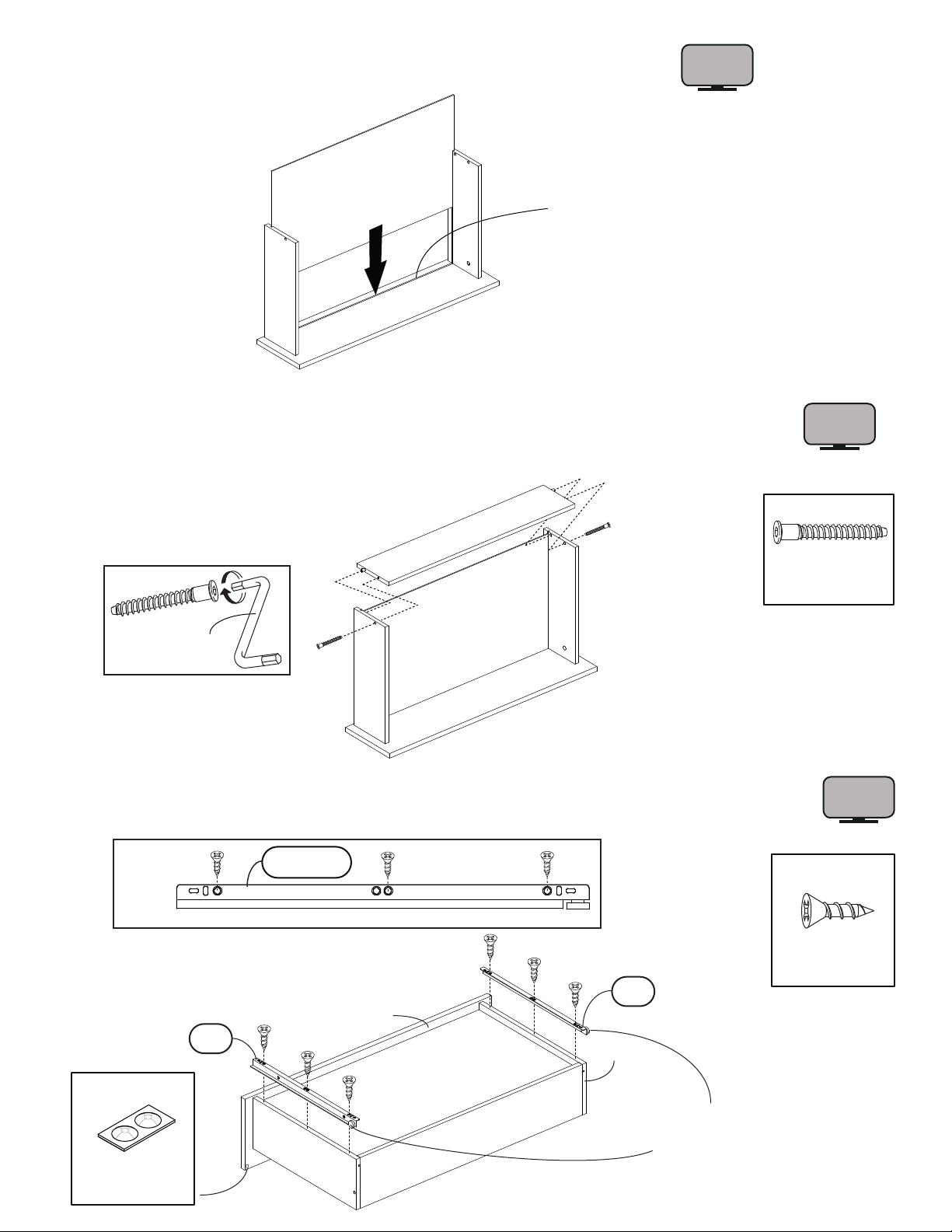

15Insert the drawer bottom into the grooves located on panels V and W
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
X
V
W
drawer bottom
fond de tiroir
Drawer bottom must enter into
the groove located on panel X
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau X
16Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
X
V
W# 0111
2x
# 2300
Y
17Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0911 (DL et DR) sur les panneaux V et W
Les roulements doivent être
alignés vers l’extérieur
V
Use 6 screws # 0105 to fasten the 2 drawer slides # 0911 (DL and DR) on panels V and W
Slides rollers must face outwards
6x # 0105
2x DL
DL DR
or
ou
Drawer bottom
Fond de tiroir
DL
DR
Y
X
W
# 0911
2x # 0527
VIDEO
VIDEO
VIDEO

12
18Iinstall the 2 drawers into the unit
Installez les 2 tiroirs dans l’unité VIDEO
X
XA
G
Y
V
W
H
C1
F1 B1

pihsnamkrowrolairetamnistcefedtsniagaresahcruplanigiroehtotdetnarrawerastcudorparexeNllA .esahcrupfoetadehtmorfraey1fodoireparof
“Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or
product for which it was intended to.
This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject
to availability of stock. Assembly labor is excluded.
This warranty applies under conditions of normal use. It does not cover defects caused by improper assembly
or disassembly,product modification,intentional damage, abuse,misuse,accidents,negligence or exposure to
the elements. Our furniture products are not intended for outdoor use.
This warranty is only applicable in Canada and the USA.
rehtoynasallewsareliaterdezirohtuanamorfesahcrupfofoorptseuqerotthgirehtsevreserarexeN
proofs to document a warranty claim.
otresahcruplanigiroehtseltitnednaytilibailarexeNfostimilehtnoticilpxesiytnarrawsihT
rights. Any warranty defined by law in your state/province is limited to 1 year. Should the law in your state or
province di er from the above,it will not apply.
Garantie limitée de 1 an
eduoleirétamedsétisoutcefédsetuotertnoclanigiroruetehca’làsitnaragtnosarexeNstiudorpselsuoT
fabrication pour une période de 1 an à partir de la date d’achat.
Le mot‘’défectuosités’’ utilisé dans cette garantie signifie toutes imperfections pouvant nuire à l’utilisation du
meuble ou du produit pour lequel il a été conçu.
Cette garantie est expressément limitée au remplacement des pièces ou composantes défectueuses,sujet à la
disponibilité des stocks. La main d’œuvre de l’assemblage est exclue.
Cette garantie s’applique dans des conditions d’utilisation normales. Elle ne couvre pas des défectuosités
résultant d’un assemblage ou désassemblage défaillant, modification du produit, dommages intentionnels,
abus,usage impropre,accidents,négligence ou des expositions aux éléments extérieurs. Nos meubles ne sont
pas destinés pour une utilisation à l’extérieure.
Cette garantie s’applique uniquement au Canada et aux États-Unis.
ettecredilavruopsevitacfiitsujsecèipsertuasetuotuotahca’devuerpenuregixe’dtiordelevreséresarexeN
garantie.
Cette garantie est lanigiroruetehca’làennodtarexeNedétilibasnopseralàtnauqevitatimil
des droits spécifiques. Toute garantie législative prévalant dans votre lieu de résidence est limitée à une période
de 1 an. Lorsque la législation de votre lieu de résidence de celle-ci, elle ne s’appliquera pas.
specific
Limited 1 Year Warranty
e
nexeradistribution.com
c 2015
