NEXERa 211203 User manual

[email protected]
Email / Courriel
Monday to Friday
7 AM - 3 PM - Eastern Time
Lundi au vendredi
7h à 15h - Heure normale de l’Est
www.nexeradistribution.com
Webpage / Page web
1 877 629-9022
CANADA / USA
211203
Assembly instructions
Instructions d’assemblage
product number numéro de produit
nexeradistribution.com 65-211203_R5
Lot #
Online resources
Ressources disponibles en ligne
How-to videos
Vidéos d’aide
FAQ’s
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement
We’re here to help - Do not return this product !
If you need help with assembly
If you received a damaged or defective part
If you are missing hardware
.
.
.
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d’abord !
Si vous avez besoin d’aide avec l’assemblage
Si vous avez une pièce manquante ou endommagée
S’il vous manque de la quincaillerie
.
.
.
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
VIDEO
How-to videos
Vidéos d’aide VIDEO
25 lb
75 lb
C1
B2
A2
E
XA2
25 lb XA2
XB2
E
Back panel
Dos arrière

nexeradistribution.com 2

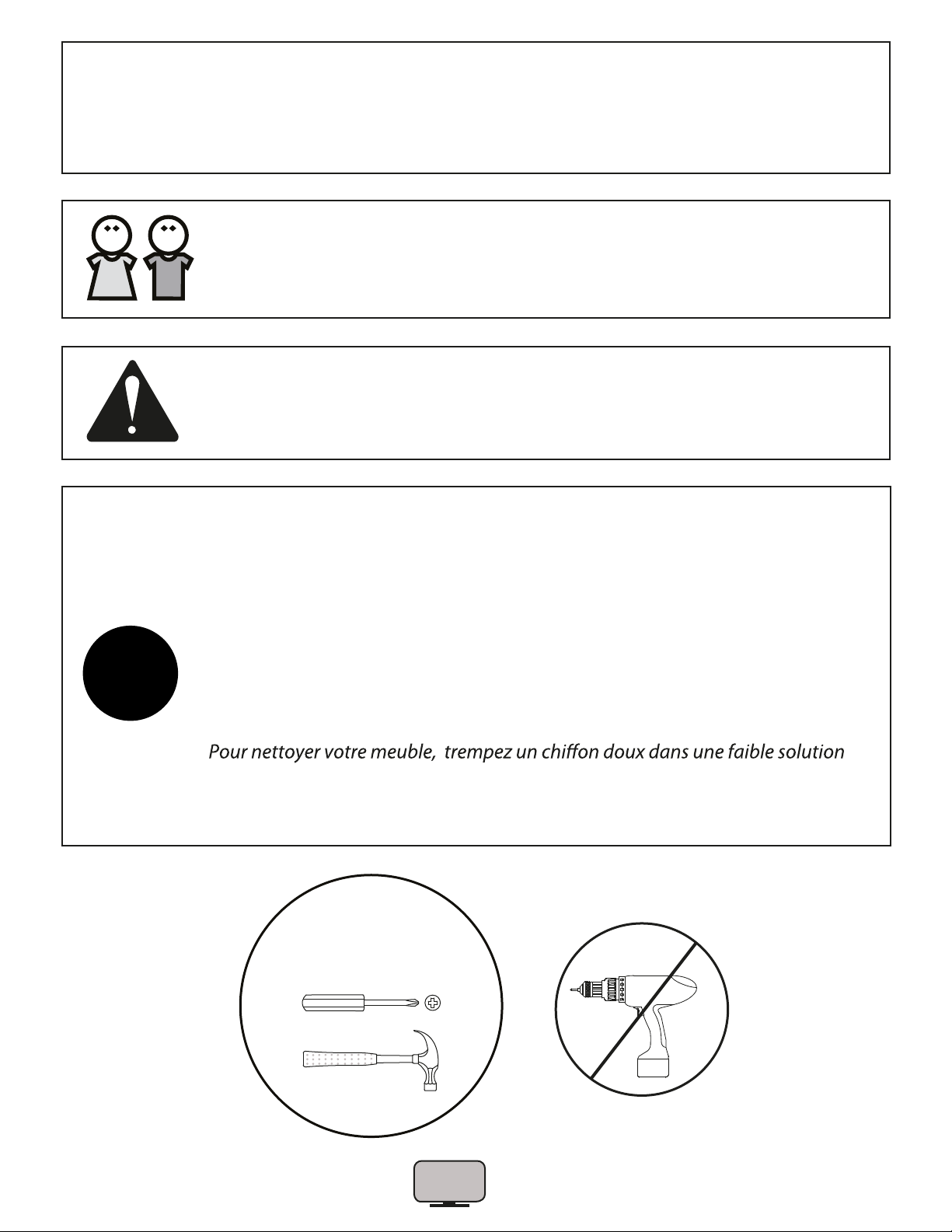

Tools required
Outils requis
Read these assembly instructions carefully before beginning. Verify that you have in
hands all the wood parts and hardware. Keep this document for future reference.
Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les
composantes de bois et de quincaillerie sont présentes. Conservez ce document.
Two people are required to assemble and move this unit.
Deux personnes sont requises pour assembler et déplacer ce meuble.
Safety First ! Do not allow children to climb on or play with furniture.
Attention ! Ne permettez pas aux enfants de jouer ou grimper sur les meubles.
Never leave liquids or damp clothes on your furniture. Never use chemical
product to clean your furniture. Do not place your furniture in direct sunlight.
Ne jamais laisser de liquide ou de linge humide sur votre meuble. Ne jamais
utiliser de produits chimiques pour nettoyer votre meuble. N’exposez pas
votre meuble à la lumière directe du soleil.
de liquide pour la vaisselle et d’eau. Bien essorer. Nettoyez le meuble et essuyez
soigneusement le surplus d’eau avec un linge sec.
i
VIDEO
How-to videos
Vidéos d’aide
To clean your furniture, dampen a soft cloth with a mild solution of
dishwashing liquid. Squeeze excess water. Clean unit and wipe it dry.

3
# 2141
# 0203
# 0207
# 2200
12x
1x
10x
20x
18x
18x
# 0105
# 0110
1x
# 2300
8x
2x
# 2159
# 0104
22x
# 0202
2x
# 0909
Hardware List Liste de Quincaillerie
8x
# 0111
2x
# 0123
CL
CR
DR DL
sets of 4
ensembles de 4 1x
# 0917
set of 2
ensemble de 2
Black
Noir
short court
3x
# 2148
8x
# 0204
4x
# 2150
4x
# 1111
Discard the 6 black screws
Jetez les 6 vis noires
For drawers
Pour tiroirs

4
1aRemove inner part of the slide # 0917 by pulling down the small black arm as shown
on the drawing. This part of the slide will be installed later on the drawer box
Retirez la partie intérieure de la coulisse # 0917 en abaissant le levier noir tel que montré sur
le schéma. Cette portion de la coulisse sera installée plus tard sur le tiroir VIDEO
1Using 12 screws # 0110, fasten the 4 drawer slides # 0909 (CL and CR) to the panels A2 and B2.
Use 6 screws # 0110 to fasten the 2 slides # 0917 to panels A2 and B2
Utilisez 12 vis # 0110 pour installez les 4 coulisses # 0909 (CL et CR) sur les panneaux A2 et B2.
Utilisez ensuite 6 vis # 0110 pour installer les 2 coulisses # 0917 sur les panneaux A2 et B2
# 0110
18x
VIDEO
# 0917
1x pair
paire
Front of the slide
Devant de la coulisse
Add a protection under
the parts on all assembly steps
Ajoutez une protection sous
les pièces à chaque étape
CR
B2
A2
20-0917
20-0917
CL
20-0917
Utilisez ces 3 perçages
pour installer la coulisse
Use these 3 holes
to fasten the slide
4x CL
CL CR
or
ou
# 0110
# 0909
Important
!
Cette vis en premier

5
2

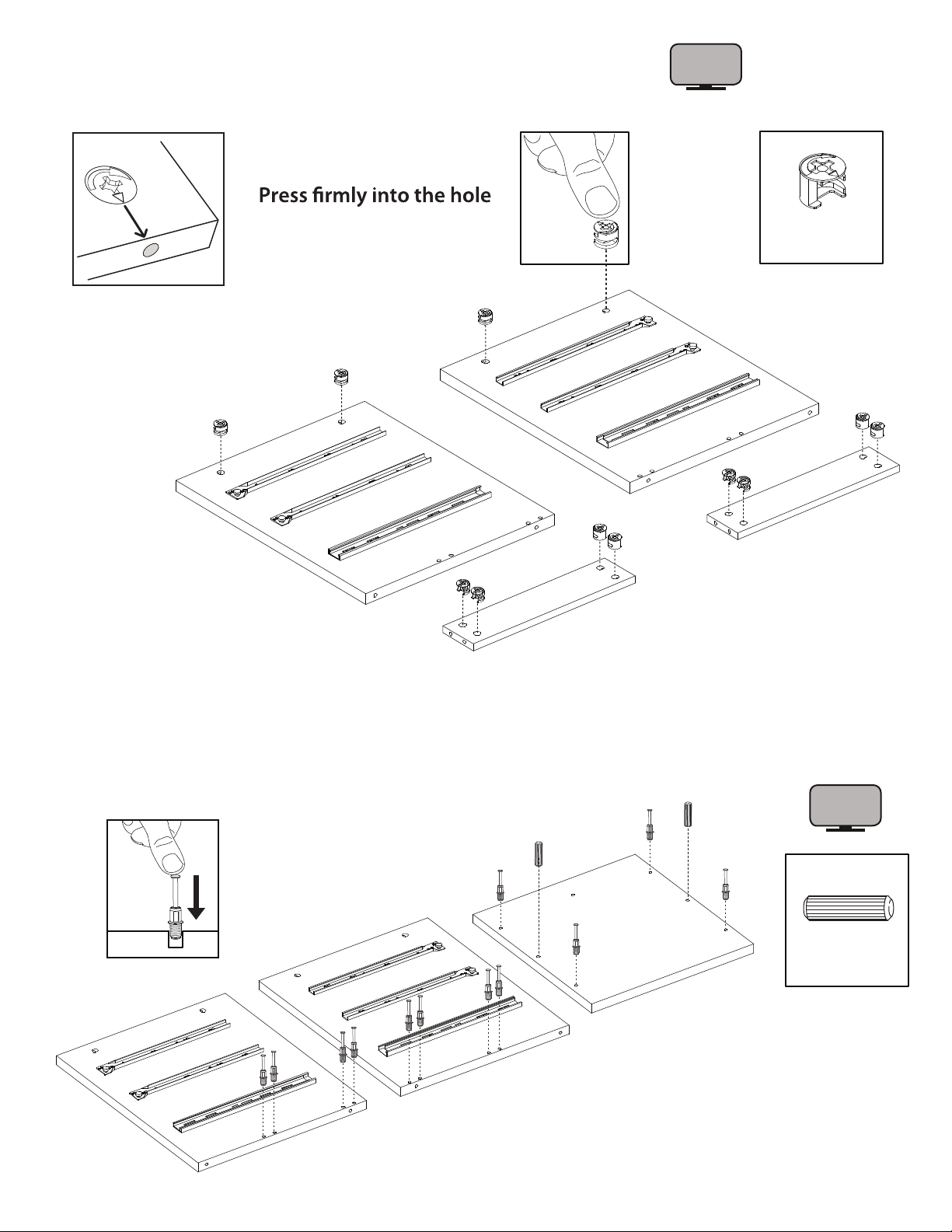

Pressez fermement dans la cavité
Install the 12 cam locks # 0203 into the panels A2, B2 and E
Installez les 12 excentriques # 0203 dans les panneaux A2, B2 et E VIDEO
# 0203
12x
# 0207
2x
A2
B2
E
E
3Install 12 push bolt # 2200 into the panels A2, B2 and C1. Insert 2 wood dowels # 0207
Installez 12 boulons # 2200 dans les panneaux A2, B2 et C1. Insérez 2 goujons de bois # 0207
dans le panneau C1
VIDEO
12x
# 2200
into the panel C1
A2
B2
C1
# 0207
# 0207

6
4Fasten the 2 panels E to the panels A2 and B2. Then, tighten the 8 cam locks # 0203
located on both panels E
Assemblez les 2 panneaux E avec les panneaux A2 et B2. Serrez ensuite les 8 excentriques
# 0203 se trouvant sur les 2 panneaux E
2
B2
A2 E
E
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
8x
5Fasten the panel C1 to the assembled unit. Then, tighten the 4 cam locks # 0203
located on panels A2 et B2
Assemblez le panneau C1 avec l’unité déjà assemblée. Serrez ensuite les 4 excentriques
# 0203 se trouvant sur les panneaux A2 et B2
Le perçage de référence est aligné
vers l’arrière de l’unité
A2
B2
E
C1
E
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
Rear of unit
Arrière de l’unité
Reference hole align to the rear of unit

7
6
7Use the 22 nails # 0202 to fasten the back panel to the panels A2, B2, C1 and E
Utilisez un marteau pour installer les 4 insertions # 2150 dans les panneaux A2 et B2. Ensuite,
vissez en place les 4 niveleurs ajustables # 1111
4x # 2150
4x # 1111
Use a hammer to secure the 4 insert nuts # 2150 to the panels A2 and B2. Then,
screw-in the 4 adjustable levellers # 1111
VIDEO
E
A2
B2
E
C1
Adjustable
Ajustable
# 0202
22x
A2
C1
Back panel
Dos de carton
E
Unnished edges
Chants non nis

8

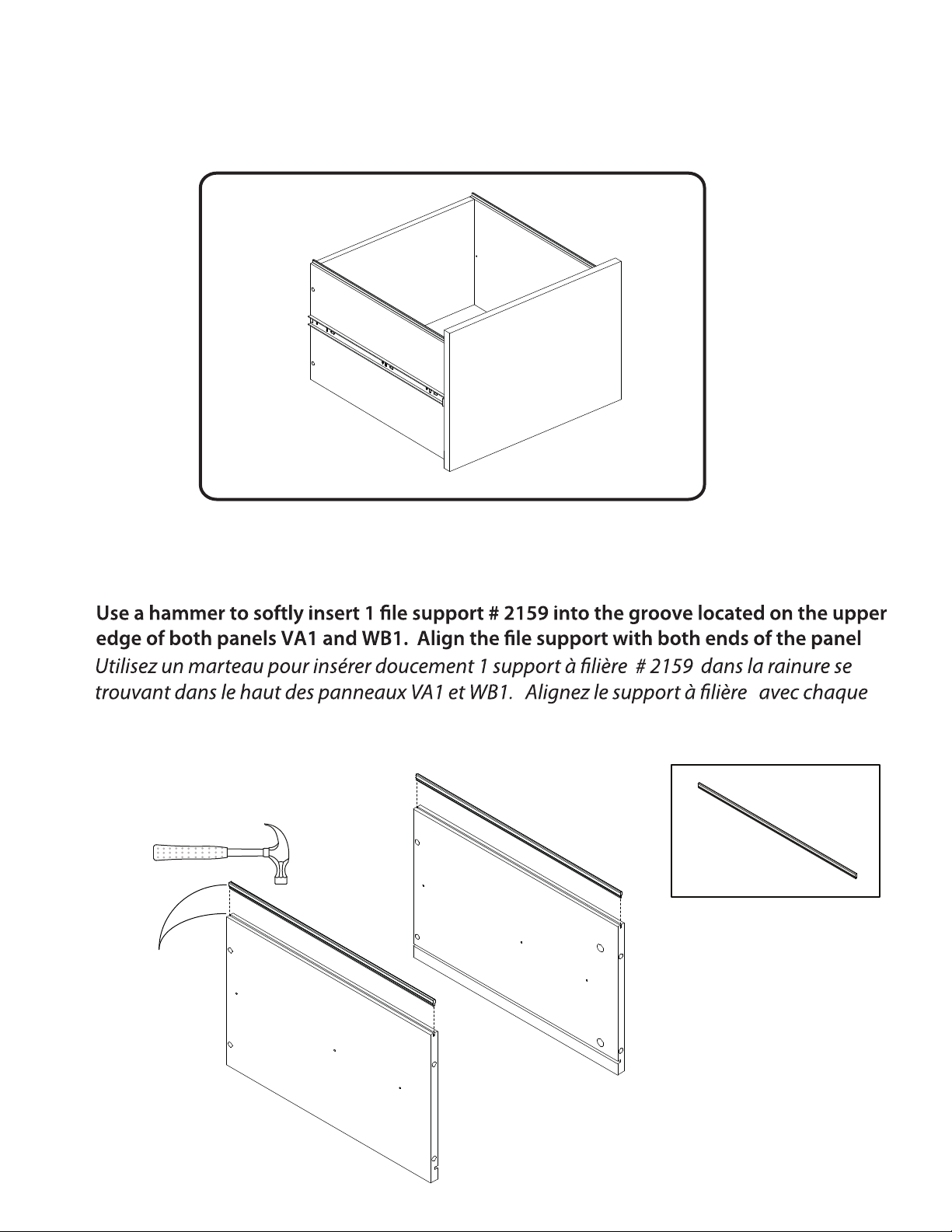

8
extrémité des panneaux
2x # 2159
VA1
WB1
Align
Alignez
s
File drawer assembly - Assemblage du tiroir filière
WB1
VA1 XB2
YB

9
4x # 0204
For drawers only
Pour tiroirs seulement VIDEO
4x
# 2200
# 0204
9Install 4 small cam locks # 0204 into the panels VA1 and WB1. Refer to the small bag marked
# 0204. Install 4 push bolts # 2200 into the panel XB2
Installez 4 mini excentriques # 0204 dans les panneaux VA1 et WB1. Référez-vous au petit sac marqué
# 0204. Installez 4 boulons # 2200 dans le panneau XB2
WB1
VA1
XB2
# 2200
10Fasten the panels VA1 and WB1 to the drawer front XB2. Then, tighten the 4 cam locks
# 0204 located on panels VA1 and WB1
Assemblez les panneaux VA1 et WB1 avec la façade XB2 et serrez fermement les 4 excentriques
# 0204 se trouvant sur les panneaux VA1 et WB1
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
4x
VA1
WB1
XB2

10
Insert the drawer bottom into the grooves located on panels VA1 and WB1. Then, fasten
the panel YB to panels VA1 and WB1. Use Allen key # 2300 to tighten the 4 screws # 0111
Insérez le fond de tiroir dans les 2 rainures des panneaux VA1 et WB1. Assemblez ensuite le
panneau YB avec les panneaux VA1 et WB1. Utilisez la clé # 2300 pour serrer le 4 vis # 0111
# 0111
4x
# 2300
11
VA1
WB1
XB2
YB
Drawer bottom
Fond de tiroir
Drawer bottom must enter into
the groove located on panel XB2
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau XB2

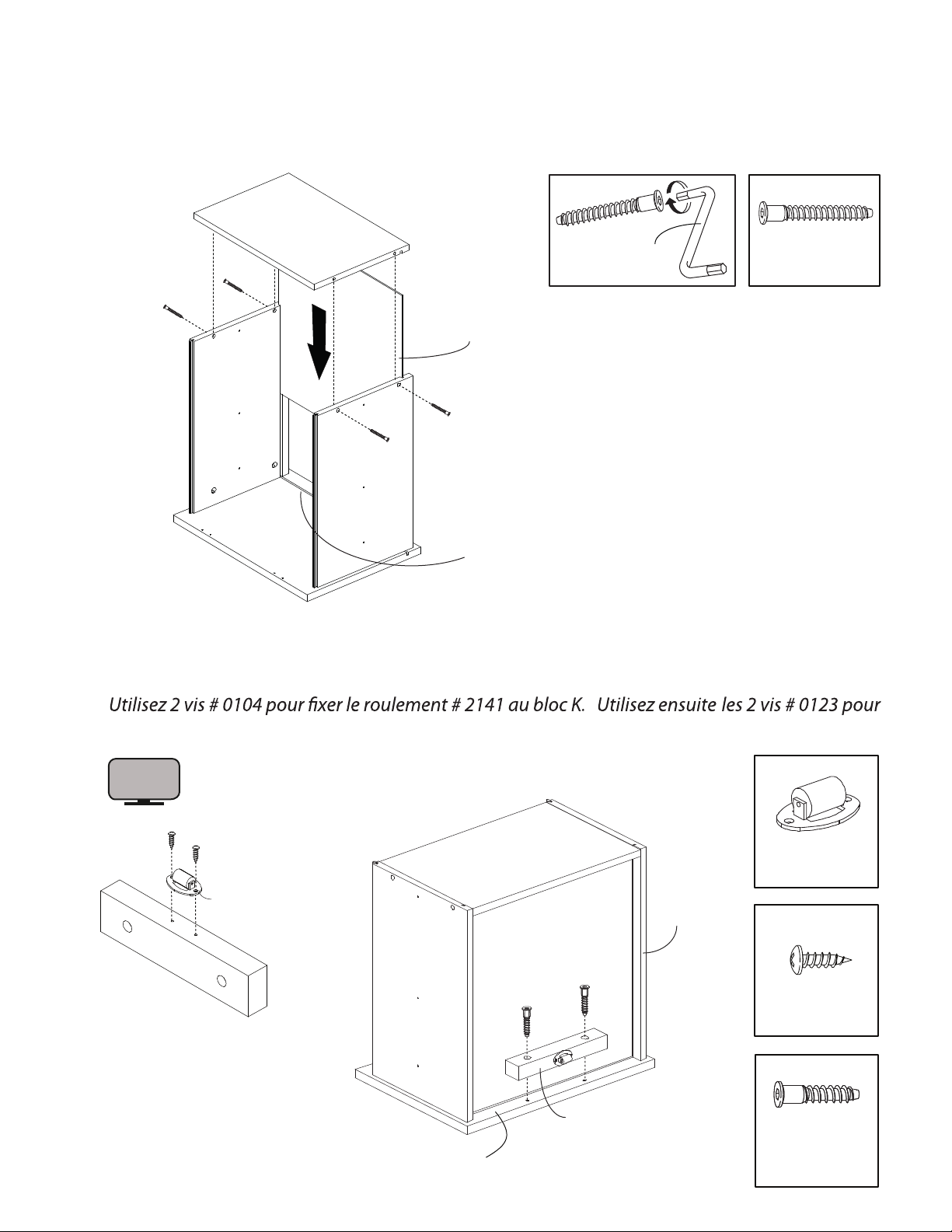

12Using 2 screws # 0104, fasten the roller # 2141 to the block K. Then, use 2 screws # 0123 to
fasten the block K to the drawer front XB2. Use the Allen key # 2300 to tighten the screws
installer le bloc K sur la façade de tiroir XB2. Utilisez la clé Allen # 2300 pour serrer les 2 vis
K
# 2141
# 0104 # 2141
1x
2x # 0104
2x # 0123
short court
XB2
VA1
WB1
YB
K
# 0123 # 0123
VIDEO

11

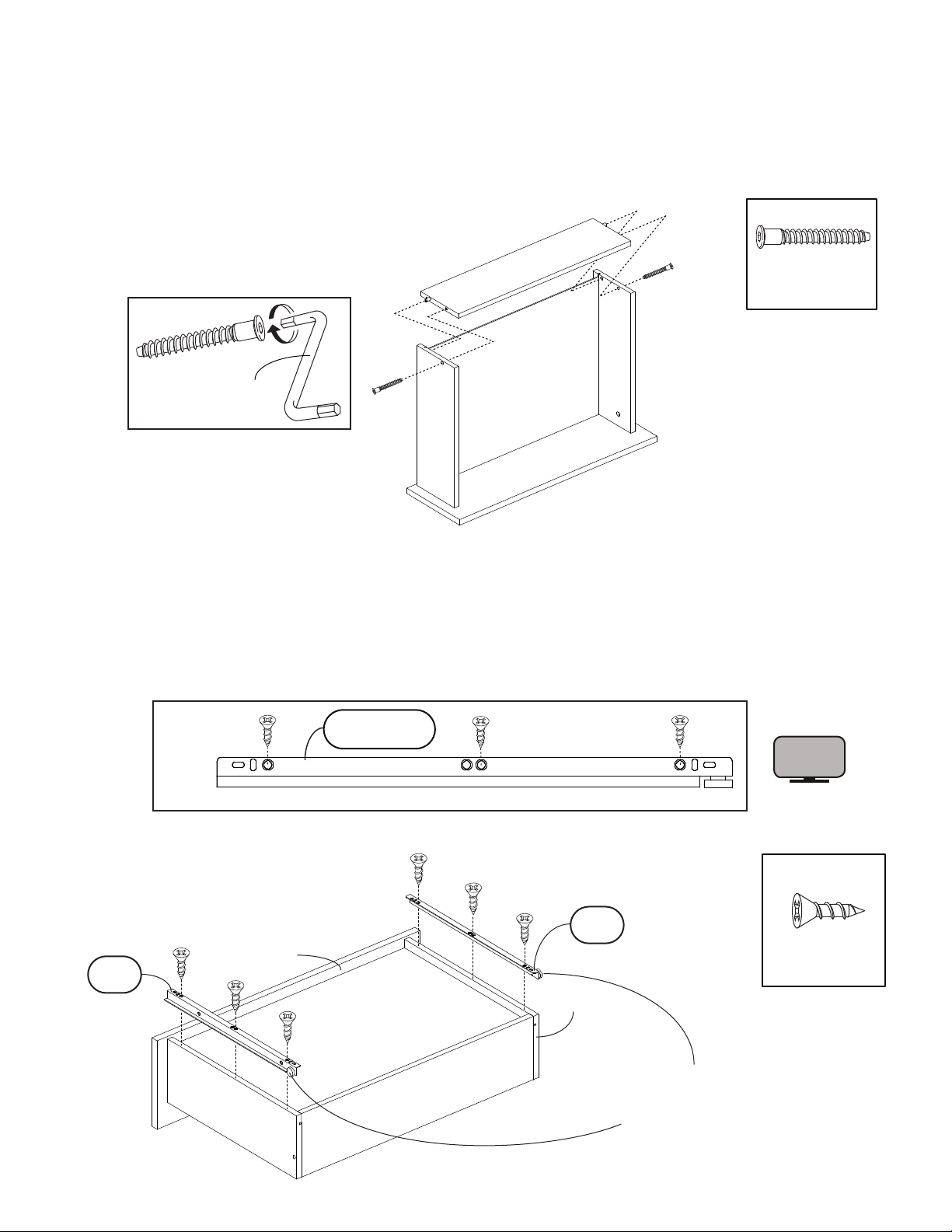

13Fasten the 2 drawer slides # 0917 to the panels VA1 and WB1. Use 3 screws # 0104 per
slide. Align each slide with the holes located on panels VA1 and WB1
Installez les 2 coulisses de tiroir # 0917 sur les panneaux VA1 et WB1. Utilisez 3 vis # 0104 par
coulisse. Alignez chaque coulisse avec les trous se trouvant sur les panneaux VA1 et WB1
VIDEO
Use these holes
to install the slide
Utilisez ces perçages
pour installer la coulisse
Front
Devant
6x # 0104
YB
# 0917
VA1 WB1
Front
Devant
Front
Devant
# 0917
# 0104
XB2
14 Install 2 small cam locks # 0204 on panels V and W. Install 2 push bolts # 2200 on
panel XA2. Install 4 wood dowels # 0207 on panels V, W and Y
Installez 2 mini excentriques # 0204 dans les panneaux V et W. Installez 2 boulons # 2200
dans le panneau XA2. Installez 4 goujons de bois # 0207 dans les panneaux V, W et Y
VIDEO
Utility drawers assembly - Assemblage des tiroirs utilitaires
2x
XA2
YW
V
V
W
XA2
# 2200
Y
2x
# 0204
For drawers only
Pour tiroirs seulement 2x
# 2200
# 0204
# 0207
4x
# 0207
# 0207
# 0207
# 0207
# 0204

12

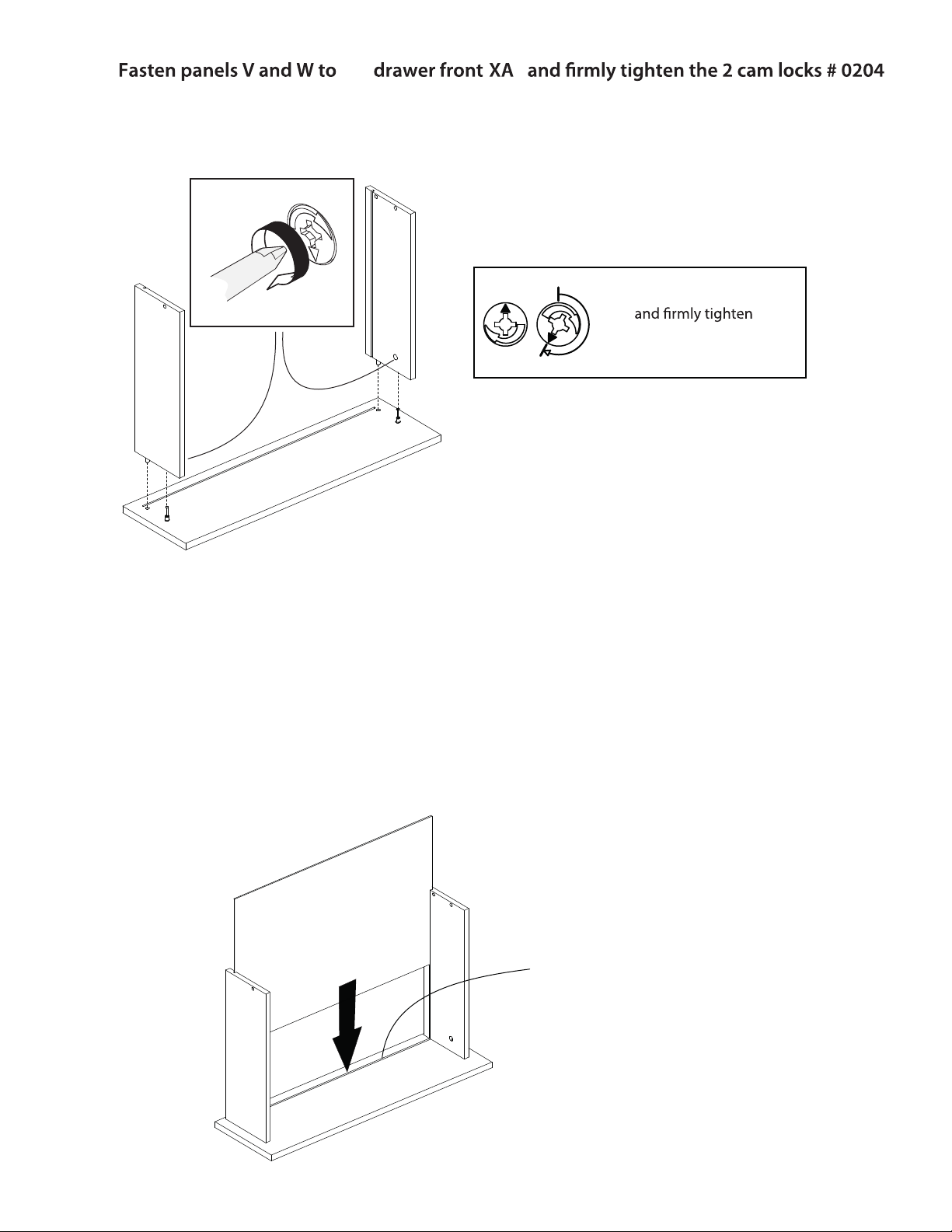

15Assemblez les panneaux V et W à la façade XA2 et serrez fermement les 2 excentriques # 0204
V
W
XA2
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
2x
the 2
16Insert the drawer bottom into the grooves located on panels V and W
Insérez le fond de tiroir dans les 2 rainures des panneaux V et W
XA2
V
W
drawer bottom
fond de tiroir Drawer bottom must enter into
the groove located on panel XA2
Le fond de tiroir doit entrer dans la
rainure se trouvant sur le panneau XA2

13
17Fasten the panel Y to both panels V and W. Align the 2 wood dowels # 0207 with the
holes close to the grooves. Use the Allen key # 2300 to tighten the 2 screws # 0111
Assemblez le panneau Y avec les panneaux V et W en prenant soin d’insérer les 2 goujons
# 0207 dans les trous près des rainures. Serrez les 2 vis # 0111 à l’aide de la clé Allen # 2300
XA2
V
W
# 0111
2x
# 2300
Y
18Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0909 (DL et DR) sur les panneaux V et W
Les roulements doivent être
alignés vers l’extérieur
V
Use 6 screws # 0105 to fasten the 2 drawer slides # 0909 (DL and DR) to the panels V and W
Slides rollers must face outwards
VIDEO
6x # 0105
2x DL
DL DR
or
ou
Drawer bottom
Fond de tiroir
DL
# 0909
DR
# 0909
Y
XA2
W
# 0909

14
20Install the 3 drawer boxes into the unit
Installez les 3 tiroirs dans l’unité VIDEO
C1
B2
XA2
If necessary, levellers can now be adjusted
Au besoin, les niveleurs peuvent maintenant être ajustés
2
XA2
XB2
19Use the 6 screws # 0105 to fasten the 3 handles # 2148 to the drawer front XB2 and both
drawer fronts XA2. Refer to the small pilot holes drilled at the back of each drawer front
to locate the handle. Handles ca be mounted on right or left side of unit
Utilisez 6 vis # 0105 pour installer les 3 poignées # 2148 sur la façade de tiroir XB2 et les 2
façades XA2. Référez vous aux trous pilotes à l’arrière de chaque façade pour positionner
chaque poignée # 2148. Les poignées s’installent du côté gauche ou droit de l’unité
XA2
XA2
XB2
# 0105
# 0105
# 0105
3x # 2148
Discard the 6 black screws
Jetez les 6 vis noires
6x # 0105

pihsnamkrowrolairetamnistcefedtsniagaresahcruplanigiroehtotdetnarrawerastcudorparexeNllA .esahcrupfoetadehtmorfraey1fodoireparof
“Defects” as used in this warranty is defined as any imperfections that may impair the use of the furniture or
product for which it was intended to.
This warranty is expressly limited to the replacement of defective furniture parts and/or components, subject
to availability of stock. Assembly labor is excluded.
This warranty applies under conditions of normal use. It does not cover defects caused by improper assembly
or disassembly,product modification,intentional damage,abuse, misuse,accidents,negligence or exposure to
the elements. Our furniture products are not intended for outdoor use.
This warranty is only applicable in Canada and the USA.
reht
oynasallewsareliaterdezirohtuanamorfesahcrupfofoorptseuqerotthgirehtsevreserarexeN
proofs to document a warranty claim.
otresahcruplanigiroehtseltitnednaytilibailarexeNfostimilehtnoticilpxesiytnarrawsihT
rights. Any warranty defined by law in your state/province is limited to 1 year. Should the law in your state or
province di er from the above,it will not apply.
Garantie limitée de 1 an
eduoleirétamedsétisoutcefédsetuotertnoclanigiroruetehca’làsitnaragtnosarexeNstiudorpselsuoT
fabrication pour une période de 1 an à partir de la date d’achat.
Le mot‘’défectuosités’’ utilisé dans cette garantie signifie toutes imperfections pouvant nuire à l’utilisation du
meuble ou du produit pour lequel il a été conçu.
Cette garantie est expressément limitée au remplacement des pièces ou composantes défectueuses,sujet à la
disponibilité des stocks. La main d’œuvre de l’assemblage est exclue.
Cette garantie s’applique dans des conditions d’utilisation normales. Elle ne couvre pas des défectuosités
résultant d’un assemblage ou désassemblage défaillant, modification du produit, dommages intentionnels,
abus,usage impropre,accidents,négligence ou des expositions aux éléments extérieurs. Nos meubles ne sont
pas destinés pour une utilisation à l’extérieure.
Cette garantie s’applique uniquement au Canada et aux États-Unis.
ettecredilavruopsevitacfiitsujsecèipsertua
setuotuotahca’devuerpenuregixe’dtiordelevreséresarexeN
garantie.
Cette garantie est lanigiroruetehca’làennodtarexeNedétilibasnopseralàtnauqevitatimil
des droits spécifiques. Toute garantie législative prévalant dans votre lieu de résidence est limitée à une période
de 1 an. Lorsque la législation de votre lieu de résidence de celle-ci, elle ne s’appliquera pas.
specific
Limited 1 Year Warranty
e
nexeradistribution.com
c 2015
