nfortec Sagitta X User manual

80 PLUS GOLD FULL MODULAR POWER SUPPLY
SAGITTA X
INSTALLATION MANUAL
EN FR ITES DE PT
Click on your language to get started

Warning!
Avertissement !
Attenzione!
¡Atencion!
Achtung!
Atenção!
Only trained personnel may replace or repair components
or elemnets of the product. To avoid damage to property or
personal injury, please read the enclosed manual carefully
before proper assembly and installation.
Seul un personnel qualifié peut remplacer ou réparer les
composants ou les pièces du produit. Pour éviter tout
dommage matériel ou corporel, veuillez lire attentivement
le manuel ci-joint avant de procéder à l'assemblage et à
l'installation.
Solo il personale specializzato può sostituire o riparare i
componenti o le parti del prodotto. Per evitare danni a cose
o persone, leggere attentamente il manuale allegato prima
di procedere al montaggio e all'installazione.
Sólo el personal capacitado puede reemplazar o reparar
los componentes o elementos del producto. Para evitar
daños materiales o personales, lea detenidamente el
manual adjunto antes de realizar el montaje e instalación
adecuadas.
Nur geschultes Personal darf Komponenten oder Teile
des Produkts ersetzen oder reparieren. Um Sach- oder
Personenschäden zu vermeiden, lesen Sie bitte die
beiliegende Anleitung vor der ordnungsgemäßen Montage
und Installation sorgfältig durch.
A substituição ou reparação de componentes ou peças do
produto só pode ser efectuada por pessoal qualificado.
Para evitar danos materiais ou pessoais, leia atentamente o
manual anexo antes de proceder à montagem e instalação
correctas.e instalação.
EN
FR
IT
ES
DE
PT

3
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X
EN
TABLE OF CONTENTS
Introduction ...........................................................................................................
What’s in the box .................................................................................................
Safety and Protection ........................................................................................
SAGITTA X 650/ 750/ 850 Specifications ................................................
Installation .............................................................................................................
Important Safety information ........................................................................
3
3
4
5
8
9
Introduction
We have put a lot of eort into the design and improvements of the new SAGITTA X, an 80+ GOLD Modular certified power
supply adapted to the new ATX 3.0 and PCIE 5.0 standard.
High quality capacitors, a 120mm fan with SMARTEco silent capability to keep all components well cooled and a unique design
with synchronisable A-RGB illumination
It includes all standard electrical protections (OVP, SPC, UVP, OPP, OCP, OTP) for component safety and maintenance and is
covered by our 5 year NFORTEC warranty and first class customer service.
What’s in the box
NFORTEC SAGITTA X includes the following items:
- SAGITTA X power supply (1)
- SAGITTA X QR manual card (1)
- Power cable (1)
- Carrying bag for modular cables (1)
- Screws for installation (4)
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X

4
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X
Safety Information
Over-voltage protection (OVP)
Over-voltage protection for the 12V, 5V and 3.3V DC outputs is required to comply with the ATX specification. OVP shuts down the PSU
in the event that the DC outputs exceed a set level, determined by the PSU manufacturer. The minimum voltage levels required for
compliance are 13.4V for the +12V rail(s), 5.74V for the +5V rail and 3.76V for the 3.3V rail.
Short-circuit protection (SCP)
A short-circuit is defined as any output impedance of less than 0.1 ohms. Amongst other things, SCP ensures that the PSU shuts down
should the 3.3V, 5V and 12V rails short to any other rail, or to ground. It also ensures that no damage should occur to the unit, or your PC’s
components in the event of a short.
Under Voltage Protection (UVP)
Under-voltage protection for the 12V, 5V and 3.3V DC outputs. UVP shuts down the PSU in the event that the DC outputs exceed a set
level, determined by the PSU manufacturer.
Over Power Protection (OPP)
The over-power protection (OPP) kicks in when the power we pull from a PSU exceeds its maximum rated capacity. Usually, the
manufacturers give a little room for overpowering the PSU, so the OPP threshold is set to 50 to 100W (in some cases even more) above
the maximum rated wattage of the PSU. In single +12V rail PSUs, where OCP is meaningless in most cases, OPP takes over its role and
shuts down the PSU in case the +12V rail is overloaded.
Over current protection (OCP)
is an electronic overload protection circuit that is often specified in data sheets as OCP (= Overcurrent Protection) .The power supply as
well as the connected loads are electronically protected against overload by limiting the output current to a maximum value. OCP is a
feature that uses one or more circuits to prevent a power supply from delivering more current than its circuits and cables can handle.
Over temperature protection (OTP)
Continuous high temperatures are undesirable and can lead to malfunctioning or more damage to the supply, connected circuits or
downstream equipment. The over temperature protection (OTP) therefore ensures that the supply operates within the safe design
temperature and shuts the supply down whenever this is exceeded.
WARNING: This unit unit has no user-serviceable parts inside. Opening the casing presents a risk of electrocution and will
void the product’s warranty. NFORTEC will not be responsible for any result of improper use, including but not limited to, any
use of the product outside of its intended purpose or use inconsistent with the warranty terms available online. (Warranty
information is available at https://www.nfortec.com/garantias and this manual is avaliable at https://www.nfortec.com/
soporte

5
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x3
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
SAGITTA X 750W
Specifications
Power table
Power efficiency
Cable listing
AC INPUT AC100-240V 10-5A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 20A 20A 62.5A 0,3A 3A
MAX COMBINED POWER 100W 750W 3.6W 15W
MAX POWER 750W
Dimensions: 150mm (W) x 86mm (H) x 140mm (L)
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v

6
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x3
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
SAGITTA X 850W
Specifications
Power table
Cable listing
AC INPUT AC100-240V 9-4,5A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 20A 20A 70.8A 0,3A 5A
MAX COMBINED POWER 100W 850W 3.6W 15W
MAX POWER 850W
Dimensions: 150mm (W) x 86mm (H) x 140mm (L)
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v
Power efficiency

7
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x4
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1

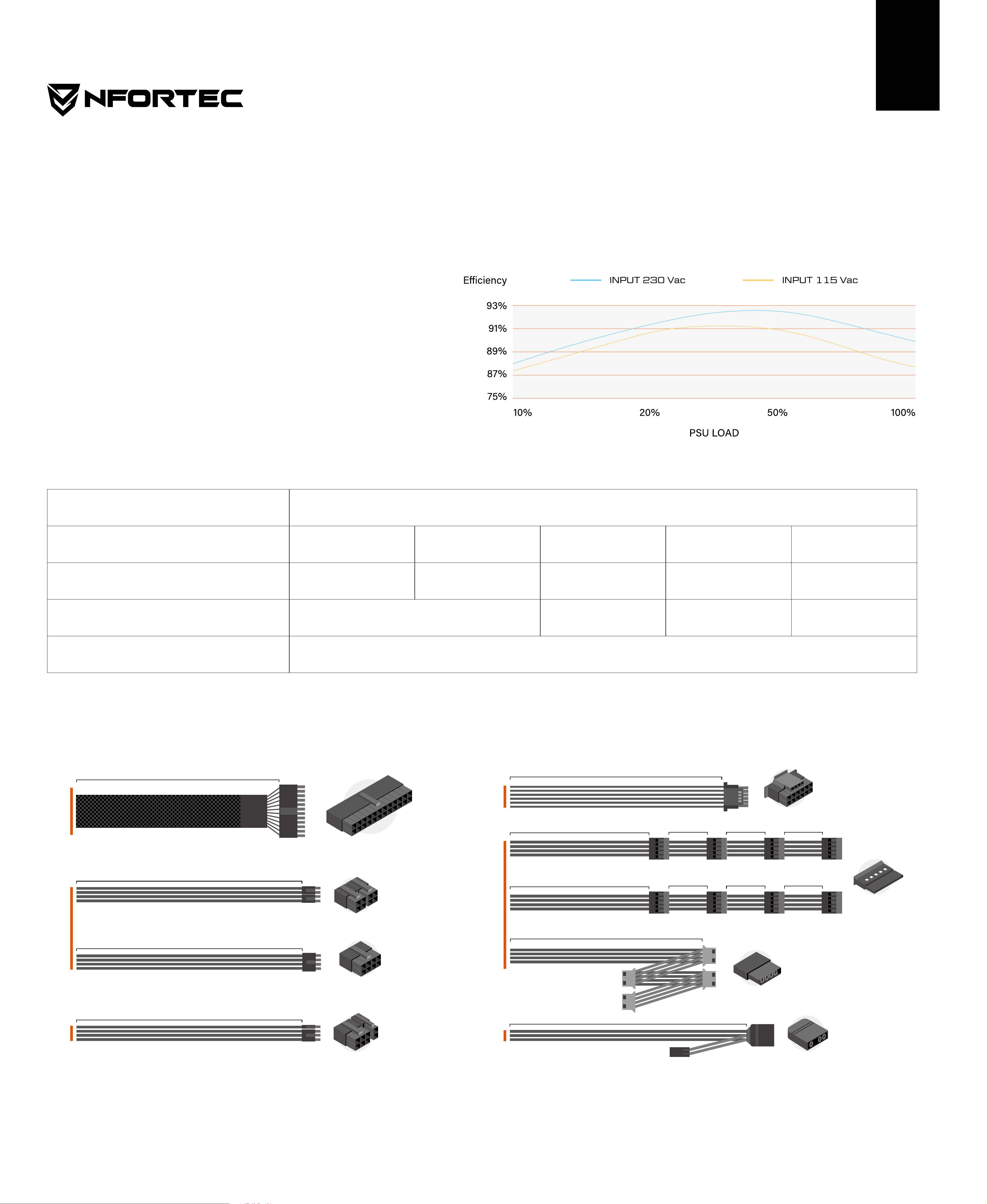

SAGITTA X 1000W
Specifications
Power table
Cable listing
AC INPUT AC100-240V 12-6A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 25A 25A 83.3A 0.3A 3A
MAX COMBINED POWER 125W 1000W 3.6W 15W
MAX POWER 1000W
Dimensions: 150mm (W) x 86mm (H) x 140mm (L)
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v
Power efficiency

8
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X

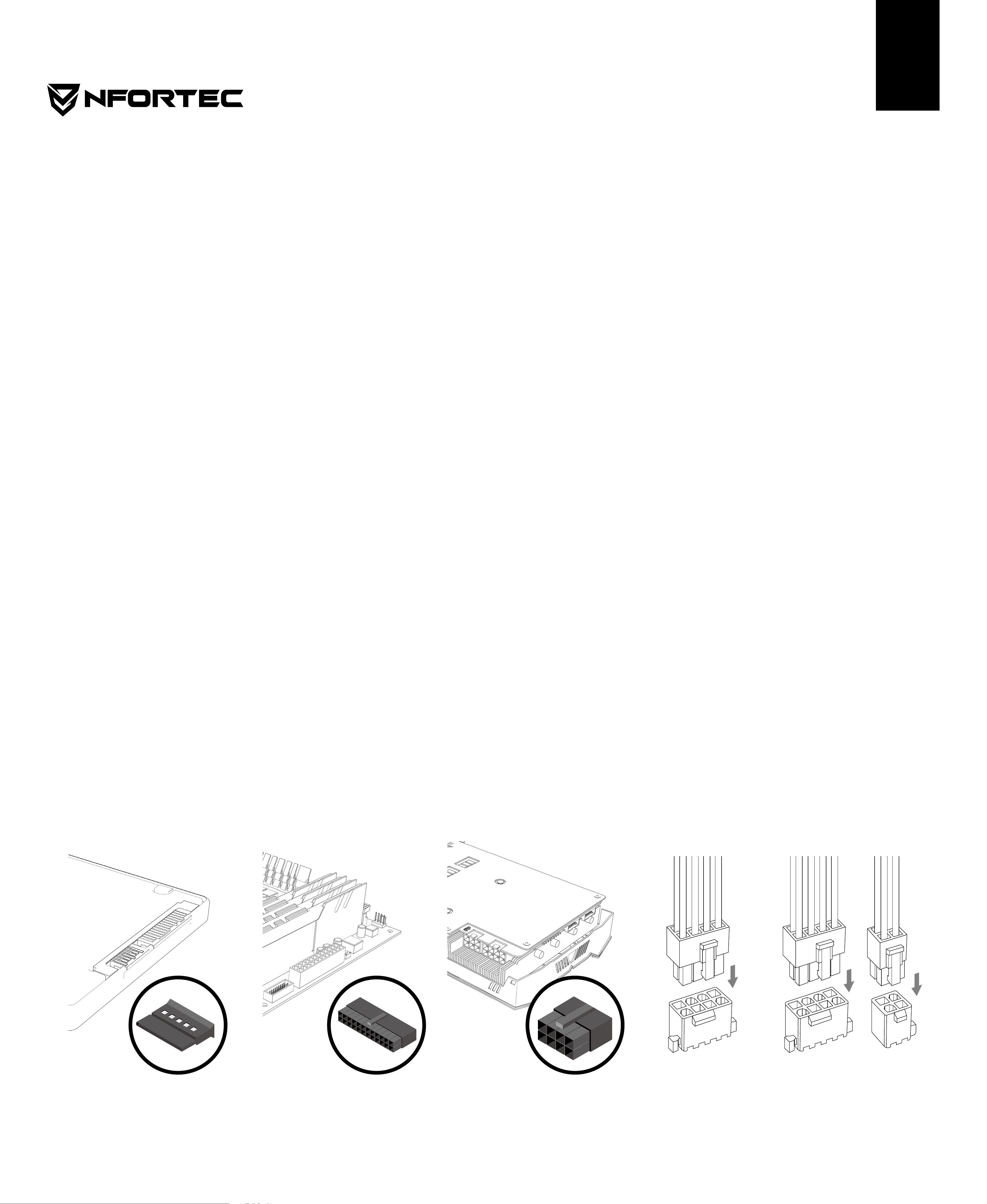

Installation
1. Disconnect the AC power cord from your wall outlet or UPS and from the existing power supply.
2. Disconnect all the power cables from your video card, motherboard and all other peripherals (SATA & MOLEX)
3. Follow the directions in your chassis manual and uninstall your existing power supply.
4. Proceed to Step B.
Step A: Removing your existing power supply If you are building a new system, skip to Step B.
SATA connector
Reference
1. Make sure the power supply’s AC power cable is not connected.
2. Follow the directions in your chassis manual and install the power supply with the screws provided.
3. The main 24-pin power cable has a detachable 4-pin mechanism in order to support either a 24-pin or a 20-pin socket
on the motherboard.
A. If your motherboard has a 24-pin socket, you may connect the 24-pin main power cable from the power supply
directly to your motherboard.
B. If your motherboard has a 20-pin socket, you must detach the four-pin cable from the 24-pin connector, and then
plug the 20-pin cable onto your motherboard without connecting the four-pin connector.
4. Connect the eight-pin +12V (EPS12V) cable to the motherboard.
A. If your motherboard has an eight-pin +12V socket, connect the eight-pin cable directly to your motherboard.
B. If your motherboard has a four-pin socket, detach the four-pin from the eight-pin cable, and then plug this four-pin
cable directly to your motherboard.
5. Connect the eight-pin (PCIE 6+2) cable to the Graphics card.
A. If your graphics cards have more than 1 connector, attach as many as you need.
Step B: Installing the SAGITTA X power supply
24-pin main power
cable Eight-pin (PCIE 6+2) cable eight-pin +12V (EPS12V) cable
or

9
EN
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
POWER SUPPLY MANUAL
SAGITTA X
Please make sure that the 12VHPWR cable does not
have any obstruction by bending it too much. This cable
is capable of carrying up to 450/600W so it needs to be
as clear as possible. Failure to do so may result in power
failure or cable failure by burning out or burning up the
component.
Important Safety information
1. Install in accordance with all manufacturer instructions and safety warnings. Failure to do so may result in damage to
your power supply or system, and may cause serious injury or death.
2. High voltages are present in the power supply. Do not open the power supply case or attempt to repair the power
supply; there are no user-serviceable components.
3. This product is designed for indoor use only.
4. Do not use the power supply near water, or in high temperature or high humidity environments.
5. Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus that produce heat.
6. Do not insert any objects into the open ventilation or fan grill area of the power supply.
7. Do not modify the cables and/or connectors included with this power supply.
8. The 24-pin main power connector has a detachable 4-pin connector. This 4-pin connector is not a P4 or ATX 12V
connector. Do not force this cable in the P4 or ATX +12V socket on the motherboard.
9. Failure to comply with any manufacturer instructions and/or any of these safety instructions will immediately void all
warranties and guarantees.
Connecting the sixteen-pin (PCIE 5.0 12+4) (12VHPWR)
cable to the graphics card.
B. If your graphics card includes PCIE 5.0
connector, attach this connector.
Step C: Installing the SAGITTA X PCIE 5.0 cable.
sixteen-pin (PCIE 5.0 12+4) cable (12VHPWR)
35mm
35mm 35mm
35mm
Make sure your cable is plugged in
all the way
Bad fix example
600W 600W

10
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
Tabla de contenidos
IIntroducción ......................................................................................................................
Contenido de la caja .......................................................................................................
Seguridad y protección .................................................................................................
SAGITTA X 750W / 850W /1000W Características............................................
Instalación ...........................................................................................................................
Información importante de seguridad......................................................................
10
10
11
12
15
16
Introducción
Nos hemos esforzado al máximo en el diseño y mejoras de la nueva SAGITTA X, una fuente de alimentación con certificación
80+ GOLD Modular adaptada el nuevo estándar ATX 3.0 y PCIE 5.0
Capacitadores de alta calidad, un ventilador de 120mm con capacidad SMARTEco silencioso para mantener todos los
componentes bien refrigerados y un diseño único con iluminación A-RGB sincronizable
Incluye todas las protecciones eléctricas estándar (OVP, SPC, UVP, OPP, OCP, OTP) para la seguridad y mantenimiento de los
componentes y está cubierta por nuestra garantía NFORTEC de 5 años y un servicio de atención al cliente de primer nivel.
Contenido de la caja
NFORTEC SAGITTA X incluye los siguientes elementos:
• Fuente de alimentación SAGITTA X (1)
• Tarjeta manual QR SAGITTA X (1)
• Cable de alimentación (1)
• Bolsa de transporte para cableas modulares (1)
• Tornillos para instalación (4)

11
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
Seguridad y protección
Protección contra sobrevoltaje (OVP)
La protección contra sobretensiones para las salidas de 12V, 5V y 3.3V DC es necesaria para cumplir con la especificación ATX. La OVP
apaga la fuente de alimentación en caso de que las salidas de CC excedan un nivel establecido, determinado por el fabricante de la
fuente de alimentación. Los niveles mínimos de tensión requeridos para el cumplimiento son 13,4V para los carriles de +12V, 5,74V para
los carriles de +5V y 3,76V para los carriles de 3,3V.
Protección contra cortocircuito (SCP)
Un cortocircuito se define como cualquier impedancia de salida de menos de 0,1 ohmios. Entre otras cosas, el SCP asegura que la PSU se
apaga si los rieles de 3,3V, 5V y 12V se cortocircuitan con cualquier otro riel, o con la tierra. También asegura que no se produzca ningún
daño a la unidad, o a los componentes de su PC en caso de un cortocircuito.
Protección contra bajo-voltaje (UVP)
Protección de bajo voltaje para las salidas de 12V, 5V y 3.3V DC. La UVP apaga la fuente de alimentación en caso de que las salidas de
CC excedan un nivel establecido, determinado por el fabricante de la fuente.
Protección contra exceso de energía (OPP)
La protección contra el exceso de energía (OPP) se activa cuando la energía que extraemos de una fuente de alimentación excede su
máxima capacidad nominal. Por lo general, los fabricantes dan un poco de espacio para sobrealimentar la fuente de alimentación, por lo
que el umbral de OPP se establece en 50 a 100W (en algunos casos incluso más) por encima de la potencia nominal máxima de la fuente
de alimentación. En las fuentes de alimentación de un solo carril de +12V, donde el OCP no tiene sentido en la mayoría de los casos, el
OPP asume su papel y apaga la fuente de alimentación en caso de que el carril de +12V se sobrecargue.
Protección contra exceso de corriente (OCP)
Es un circuito electrónico de protección contra la sobrecarga que a menudo se especifica en las hojas de datos como OCP (Overcurrent
Protection). La fuente de alimentación, así como las cargas conectadas, están protegidas electrónicamente contra la sobrecarga limitando
la corriente de salida a un valor máximo. El OCP es una función que utiliza uno o más circuitos para evitar que una fuente de alimentación
suministre más corriente de la que pueden soportar sus circuitos y cables.
Protección contra exceso de temperatura (OTP)
Las altas temperaturas continuas no son deseables y pueden provocar un mal funcionamiento o más daños en la alimentación, en los
circuitos conectados o en los equipos posteriores. Por ello, la protección contra sobretemperatura (OTP) garantiza que el suministro
funcione dentro de la temperatura de diseño segura y lo desconecta cuando se supera.
ADVERTENCIA: Esta unidad no tiene partes reparables por el usuario en su interior. La apertura de la carcasa presenta un
riesgo de electrocución y anulará la garantía del producto. NFORTEC no se hará responsable de ningún resultado de un uso
inadecuado, incluyendo, pero sin limitarse a ello, cualquier uso del producto fuera de su finalidad o uso inconsistente con los
términos de garantía disponibles en línea. (La información sobre la garantía está disponible en https://www.nfortec.com/
garantias y este manual está disponible en https://www.nfortec.com/soporte)

12
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x3
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
SAGITTA X 750W
Características
Tabla de alimentación
Eficiencia de la fuente de alimentación
Litado de cables y conexiones
AC INPUT AC100-240V 10-5A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 20A 20A 62.5A 0,3A 3A
MAX COMBINED POWER 100W 750W 3.6W 15W
MAX POWER 750W
Dimensiones: 150mm (W) x 86mm (H) x 140mm (L)
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v

13
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x3
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v
SAGITTA X 850W
Características
Tabla de alimentación
Eficiencia de la fuente de alimentación
Dimensiones: 150mm (W) x 86mm (H) x 140mm (L)
Litado de cables y conexiones
AC INPUT AC100-240V 9-4,5A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 20A 20A 70.8A 0,3A 5A
MAX COMBINED POWER 100W 850W 3.6W 15W
MAX POWER 850W

14
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
SAGITTA X 1000W
Características
Tabla de alimentación
Eficiencia de la fuente de alimentación
Dimensiones: 150mm (W) x 86mm (H) x 140mm (L)
Litado de cables y conexiones
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x4
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
AC INPUT AC100-240V 12-6A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 25A 25A 83.3A 0.3A 3A
MAX COMBINED POWER 125W 1000W 3.6W 15W
MAX POWER 1000W
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v

15
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
Instalación
1. Desconecte el cable de alimentación de CA de su toma de corriente y de la fuente de alimentación existente.
2. Desconecte todos los cables de alimentación de su tarjeta de vídeo, placa base y todos los demás periféricos
(SATA y MOLEX)
3. Siga las instrucciones del manual del chasis y desinstale la fuente de alimentación existente.
4. Proceda al paso B.
A: Quitar la fuente de alimentación existente Si está construyendo un nuevo sistema, pase al Paso B.
1. Asegúrese de que el cable de alimentación de CA de la fuente de alimentación no esté conectado.
2. Siga las instrucciones del manual del chasis e instale la fuente de alimentación con los tornillos suministrados.
3. El cable de alimentación principal de 24 clavijas tiene un mecanismo desmontable de 4 clavijas para soportar una
toma de 24 clavijas o de 20 clavijas en la placa base.
A. Si su placa base tiene un enchufe de 24 pines, puede conectar el cable de alimentación principal de 24 pines de la
fuente de alimentación directamente a su placa base.
B. Si la placa base tiene una toma de 20 clavijas, debe separar el cable de cuatro clavijas del conector de 24 clavijas y
luego conectar el cable de 20 clavijas a la placa base sin conectar el conector de cuatro clavijas.
4. Conecte el cable de ocho clavijas +12V (EPS12V) a la placa base.
A. Si su placa base tiene un conector de ocho pines +12V, conecte el cable de ocho pines directamente a su placa
madre.
B. Si su placa base tiene un enchufe de cuatro clavijas, separe las cuatro clavijas del cable de ocho clavijas y luego
conecte este cable de cuatro clavijas directamente a su placa madre.
5. Conecte el cable de ocho pines (PCIE 6+2) a la tarjeta gráfica.
A. SI tus tarjetas gráficas tienen más de 1 conector, conecta tantos como necesites.
B: Instalación de la fuente de alimentación de SAGITTA X
Conector SATA
Referencia Cable de alimentación
principal de 24 pines Cable de ocho pines (PCIE 6+2) cable de ocho pines +12V (EPS12V)
or

16
ES
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
MANUAL DE ALIMENTACION
SAGITTA X
Información importante de seguridad
1. Instálela de acuerdo con las instrucciones del fabricante y las advertencias de seguridad. El no hacerlo así puede
provocar daños en la fuente de alimentación o en su sistema y eventuales lesiones graves o incluso la muerte.
2. En la fuente de alimentación están presentes altos voltajes. No abra la carcasa de la fuente de alimentación ni intente
reparar la fuente de alimentación, pues carece de componentes que pueda reparar el usuario.
3. Este producto está diseñado únicamente para uso en interiores.
4. No utilice la fuente de alimentación cerca de agua, con altas temperaturas ni en entornos con niveles de humedad altos.
5. No la instale cerca de fuentes de calor como radiadores, convectores, estufas u otros aparatos que produzcan calor.
6. No introduzca objetos en la abertura de ventilación o en la zona de la rejilla del ventilador de la fuente de alimentación.
7. No modifique los cables o conectores incluidos con esta fuente de alimentación.
8. El conector de alimentación principal de 24 pines tiene un conector desmontable de cuatro pines. Este conector de 4
pines no es un conector P4 o ATX de 12 V. No introduzca a la fuerza este cable en el socket P4 o ATX +12 V de la placa
base.
9. El incumplimiento de las instrucciones de seguridad del fabricante o cualquiera de estas instrucciones de seguridad
dejarán inmediatamente sin efecto cualquier garantía.
NOTA: Por favor, asegúrese de que el conector está
correctamente conectado a la tarjeta gráfica para evitar
cualquier daño.
Por favor, asegúrese de que el cable 12VHPWR no tiene ninguna
obstrucción por doblarlo demasiado. Este cable es capaz de
transportar hasta 450/600W por lo que debe estar lo más libre
posible. Si no lo hace puede provocar un fallo de
alimentación o provocar la obstrucción del cable resultando en
fallo eléctrico quemando el cable o los componentes.
Conexión del cable de dieciséis patillas (PCIE 5.0 12+4)
(12VHPWR) a la tarjeta gráfica.
B. Si su tarjeta gráfica incluye conector PCIE 5.0,
conecte este conector.
Paso C: Instalación del cable SAGITTA X PCIE 5.0
cable de dieciséis pines (PCIE 5.0 12+4) (12VHPWR) 35mm
35mm 35mm
35mm
Asegúrese de que su cable esté
completamente enchufado
Ejemplo de conexión errónea
600W 600W

17
FR
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
Manuel d'utilisation de l'alimentation électrique
SAGITTA X
Table des matières
Introduction ........................................................................................................................
Contenu de la boîte...........................................................................................................
Sécurité et protection .....................................................................................................
SAGITTA X 750W / 850W /1000W Spécifications..............................................
Installation............................................................................................................................
Informations importantes en matière de sécurité...............................................
17
17
18
19
22
23
Introduction
Nous avons consacré beaucoup d'eorts à la conception et aux améliorations de la nouvelle SAGITTA X, une alimentation
certifiée 80+ GOLD Modular adaptée au nouveau standard ATX 3.0 et PCIE 5.0.
Des condensateurs de haute qualité, un ventilateur de 120 mm avec capacité SMARTEco silencieuse pour maintenir tous les
composants bien refroidis et un design unique avec illumination A-RGB synchronisable.
Il comprend toutes les protections électriques standard (OVP, SPC, UVP, OPP, OCP, OTP) pour la sécurité et la maintenance des
composants. Il est couvert par notre garantie NFORTEC de 5 ans et par un service clientèle de premier ordre.
Contenu de la boîte
NFORTEC SAGITTA X comprend les éléments suivants :
• SAGITTA X alimentation électrique (1)
• Carte de manuel QR SAGITTA X (1)
• Câble d'alimentation (1)
• Sac de transport pour câbles modulaires (1)
• Vis pour l'installation (4)

18
FR
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
Manuel d'utilisation de l'alimentation électrique
SAGITTA X
Informations sur la sécurité
Protection contre les surtensions (OVP)
La protection contre les surtensions pour les sorties CC de 12V, 5V et 3,3V est requise pour se conformer à la spécification ATX. La
protection contre les surtensions coupe l'alimentation au cas où les sorties CC dépassent un niveau déterminé par le fabricant de
l'alimentation. Les niveaux de tension minimum requis pour la conformité sont de 13,4V pour le(s) rail(s) +12V, 5,74V pour le rail +5V et 3,76V
pour le rail 3,3V.
Protection contre les courts-circuits (SCP)
Un court-circuit est défini comme une impédance de sortie inférieure à 0,1 ohm. Entre autres choses, la protection contre les courts-
circuits garantit que le bloc d'alimentation s'arrête en cas de court-circuit entre les rails de 3,3 V, 5 V et 12 V et tout autre rail ou la terre. Il
garantit également qu'aucun dommage ne sera causé à l'unité ou aux composants de votre PC en cas de court-circuit.
Protection contre la sous-tension (UVP)
Protection contre les sous-tensions pour les sorties CC de 12V, 5V et 3,3V. L'UVP arrête l'unité d'alimentation dans le cas où les sorties DC
dépassent un certain niveau, déterminé par le fabricant de l'unité d'alimentation.
Protection contre la surpuissance (OPP)
La protection contre la surpuissance (OPP) se déclenche lorsque la puissance absorbée par une unité d'alimentation dépasse sa capacité
nominale maximale. Habituellement, les fabricants laissent une petite marge de manœuvre pour la surpuissance de l'unité d'alimentation,
de sorte que le seuil OPP est fixé entre 50 et 100 W (dans certains cas, même plus) au-dessus de la puissance nominale maximale de
l'unité d'alimentation. Dans les alimentations à rail +12V unique, où l'OCP n'a aucun sens dans la plupart des cas, l'OPP prend le relais et
coupe l'alimentation en cas de surcharge du rail +12V.
La protection contre les surintensités (OCP)
La protection contre les surintensités est un circuit électronique de protection contre les surcharges qui est souvent spécifié dans les
fiches techniques comme OCP (= Overcurrent Protection). L'alimentation électrique ainsi que les charges connectées sont protégées
électroniquement contre les surcharges en limitant le courant de sortie à une valeur maximale. L'OCP est une fonction qui utilise un ou
plusieurs circuits pour empêcher une alimentation de délivrer plus de courant que ce que ses circuits et câbles peuvent supporter.
Protection contre la surchaue (OTP)
Des températures élevées continues ne sont pas souhaitables et peuvent entraîner des dysfonctionnements ou des dommages plus
importants à l'alimentation, aux circuits connectés ou à l'équipement en aval. La protection contre les surchaues (OTP) garantit donc
que l'alimentation fonctionne dans les limites de la température de conception sûre et l'arrête en cas de dépassement.
AVERTISSEMENT : Cet appareil ne contient aucune pièce réparable par l'utilisateur. L'ouverture du boîtier présente un risque
d'électrocution et annule la garantie du produit. NFORTEC ne sera pas responsable des conséquences d'une mauvaise
utilisation, y compris, mais sans s'y limiter, toute utilisation du produit en dehors de l'usage auquel il est destiné ou toute
utilisation incompatible avec les conditions de garantie disponibles en ligne. (Les informations relatives à la garantie sont
disponibles à l'adresse https://www.nfortec.com/garantias et ce manuel est disponible à l'adresse https://www.nfortec.com/
soporte.

19
FR
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
Manuel d'utilisation de l'alimentation électrique
SAGITTA X
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x3
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
SAGITTA X 750W
Spécifications
Table d'alimentation
Efficacité énergétique
Liste des câbles
AC INPUT AC100-240V 10-5A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 20A 20A 62.5A 0,3A 3A
MAX COMBINED POWER 100W 750W 3.6W 15W
MAX POWER 750W
Dimensions: 150mm (W) x 86mm (H) x 140mm (L)
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v

20
FR
750W / 850W / 1000W 80+ GOLD
MODULAR ATX 3.0 PCIE5.0
Manuel d'utilisation de l'alimentation électrique
SAGITTA X
SAGITTA X 850W
Spécifications
Table d'alimentation
Efficacité énergétique
Liste des câbles
Dimensions: 150mm (W) x 86mm (H) x 140mm (L)
x1
24Pin
4+4 CPU
6+2 PCI-E
x1
PCI-E 5.0
12VHPWR
x1
x3
650mm
650mm
650mm
700mm
650mm
650mm
500mm 120mm 120mm120mm
500mm
SATA
PATA
x4
A-RGB 3pin 5v
x1
x8
500mm 120mm 120mm120mm
8P CPU
x1
MAINBOARDCPUPCI-E
PCI-E 5.0IDE / SATA
A-RGB
3pin 5v
AC INPUT AC100-240V 9-4,5A 47-63Hz
DC OUTPUT +3.3V +5V +12V -12V +5Vsb
MAX OUTPUT 20A 20A 70.8A 0,3A 5A
MAX COMBINED POWER 100W 850W 3.6W 15W
MAX POWER 850W
