Nibe F750 Operating instructions

LEK
NIBE F750
SE
SERVICEINSTRUKTION - Byte av beredare
NIBE F750
GB
SERVICE INSTRUCTIONS - Replacing heater on
NIBE F750
DE
SERVICEANLEITUNG - Speicherwechsel für
NIBE F750
SIT 1634-1
431303

Table of Contents
Svenska
4Allmänt
5Värmepumpens konstruktion
7Byte av beredare på NIBE F750
23Igångkörning och justering
English
24General
25The heat pump design
27Replacing heater on NIBE F750
43Commissioning and adjusting
German
44Allgemeines
45Aufbau der Wärmepumpe
47Speicherwechsel für NIBE F750
64Inbetriebnahme und Einstellung
3Table of Contents |NIBE F750

Svenska
Allmänt
Vid byte av beredare i F750 flyttas luftbehandlingsdel,
rörkopplingar, isolering och all elektrisk utrustning över
från den befintliga värmepumpen till den nya beredaren
med stativ.
Innehåll
Brickor, M512 st
Buntband7 st
Clips4 st
Klämringar, Ø 22 mm7 st
Klämring, Ø 28 mm1 st
Muttrar, Ø 22 mm7 st
Mutter, Ø 28 mm1 st
Muttrar, M56 st
O-ringar, Ø 22 mm16 st
O-ringar, Ø 28 mm4 st
Stomme1 st
Torxskruv, M5x166 st
Värmeledningspasta för (BT6) och (BT7)3 st
NIBE F750 | SE4

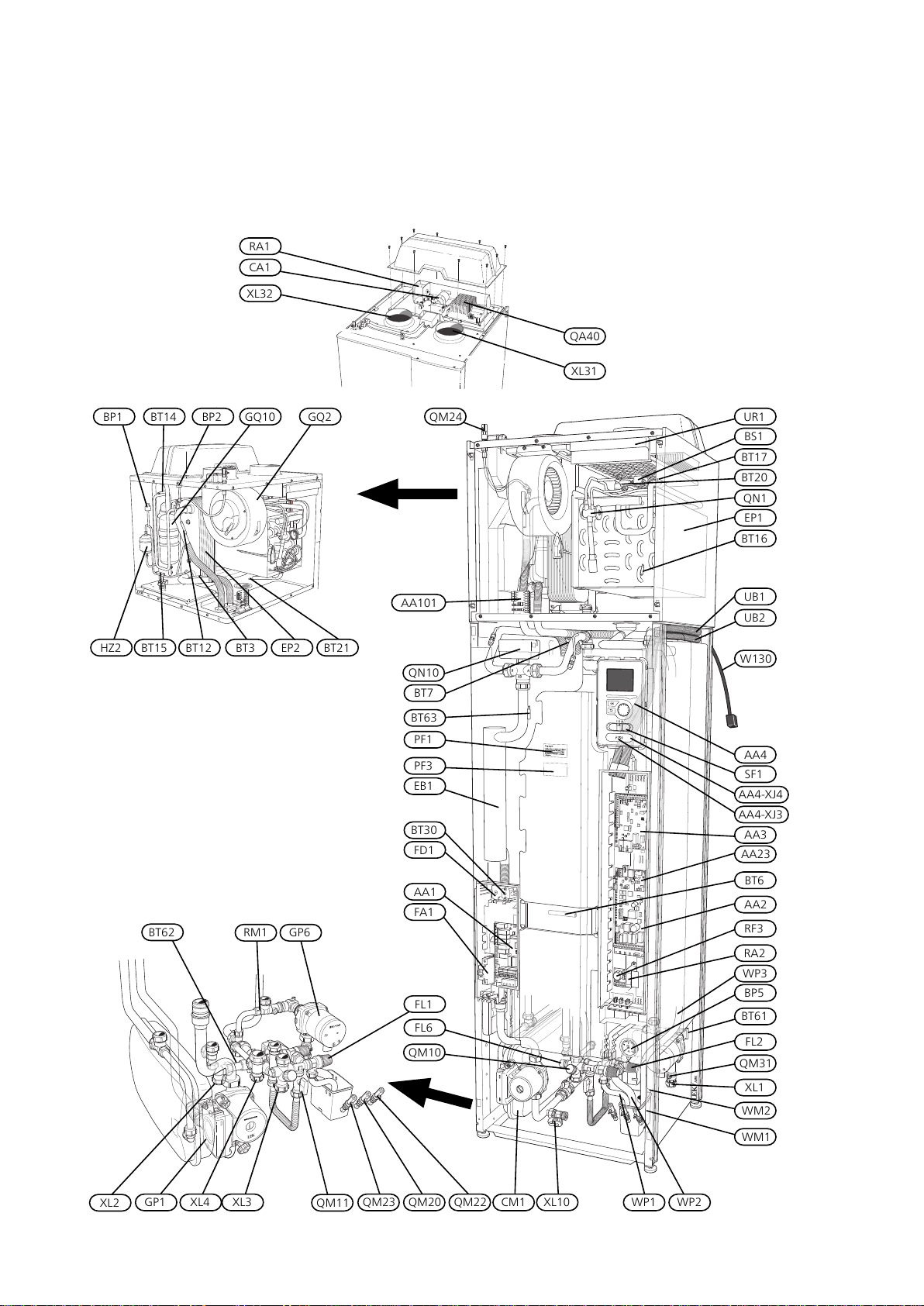

Värmepumpens konstruktion
LEK
LEK
LEK / APH
EP2BT15
BP2
HZ2 BT12
GP6
QN10
AA1
FA1
BT21BT3
BT16
EP1
UB1
UB2
BT7
BT63
FL1
UR1QM24GQ2GQ10BT14BP1
PF1
PF3
EB1
XL1
QM22
AA2
BT6
AA3
AA4
AA4-XJ3
AA4-XJ4
SF1
QN1
BT17
BS1
BT20
QM23
BT61
WM2
WM1
AA101
FL6
QM10
BT62 RM1
BT30
FD1
RF3
RA2
AA23
W130
LEK
CA1
QA40
RA1
XL31
XL32
XL2 GP1 XL4 XL3 QM11
BP5
WP3
FL2
QM20 WP1 WP2CM1 XL10
QM31
5NIBE F750 | SE

Röranslutningar
Anslutning, värmebärare framledningXL1
Anslutning, värmebärare returledningXL2
Anslutning, kallvattenXL3
Anslutning, varmvattenXL4
Anslutning, avtappning värmebärareXL10
Ventilationsanslutning, frånluftXL31
Ventilationsanslutning, avluftXL32
VVS-komponenter
ExpansionskärlCM1
Säkerhetsventil, varmvattenberedareFL1
Säkerhetsventil, klimatsystemFL2
VakuumventilFL6
Blandningsventil, varmvatten3 FQ1
VärmebärarpumpGP1
Värmebärarpump 2GP6
Påfyllningsventil, varmvattenberedareQM10
Påfyllningsventil, klimatsystemQM11
Avluftning, värmebärareQM20
Avluftning, slingaQM22
Avluftning, utjämningskärlQM23
Avluftning, värmeväxlareQM24
Avstängningsventil, värmebärare framQM31
Växelventil, klimatsystem/varmvattenberedareQN10
Växelventil, cirkulation klimatsystem1 QN27
BackventilRM1
SpillvattenkoppWM1
SpillvattenavledningWM2
Spillrör, säkerhetsventil varmvattenberedareWP1
Spillrör, säkerhetsventil klimatsystemWP2
Spillrör, kondensWP3
Givare etc.
HögtryckspressostatBP1
LågtryckspressostatBP2
Tryckmätare, värmesystemBP5
LufthastighetsgivareBS1
Utegivare1 BT1
Temperaturgivare, värmebärare returBT3
Temperaturgivare, varmvatten, styrandeBT6
Temperaturgivare, varmvatten, visandeBT7
Temperaturgivare, värmebärare fram efter kon-
densor
BT12
Temperaturgivare, hetgasBT14
Temperaturgivare, vätskeledningBT15
Temperaturgivare, förångare1 BT16
Temperaturgivare, suggasBT17
Temperaturgivare, frånluftBT20
Temperaturgivare, avluftBT21
Termostat, reservvärmeBT30
Rumsgivare1 BT50
Temperaturgivare, värmebärare fram efter utjäm-
ningskärl
BT61
Temperaturgivare, värmebärare retur efter utjäm-
ningskärl
BT62
Temperaturgivare, värmebärare fram efter elpa-
tron
BT63
Elkomponenter
ElpatronskortAA1
GrundkortAA2
IngångskortAA3
DisplayenhetAA4
AA4-XJ3 USB-uttag
AA4-XJ4 Serviceuttag
KommunikationskortAA23
Anslutningskort givareAA101
KondensatorCA1
ElpatronEB1
AutomatsäkringFA1
TemperaturbegränsareFD1
InverterQA40
DrosselRA1
DrosselRA2
EMC-kortRF3
StrömställareSF1
Nätverkskabel för NIBE UplinkTM W130
Kylkomponenter
FörångareEP1
KondensorEP2
KompressorGQ10
TorkfilterHZ2
ExpansionsventilQN1
Ventilation
FrånluftsfläktGQ2
Frånluftsfilter1 HQ10
Filterlucka, frånluftUR1
Övrigt
DataskyltPF1
SerienummerskyltPF3
KabelgenomföringUB1
KabelgenomföringUB2
1Syns inte på bilden
Beteckningar i komponentplacering enligt standard IEC
81346-1 och 81346-2.
NIBE F750 | SE6

Byte av beredare på NIBE F750
OBS!
Elinstallation samt eventuell service ska göras
under överinseende av behörig elinstallatör.
Bryt strömmen med arbetsbrytaren innan
eventuell service. Elektrisk installation och led-
ningsdragning ska utföras enligt gällande be-
stämmelser.
Avlägsna emballaget från den nya enheten innan isär-
tagning av befintlig enhet påbörjas.
Förberedelser, befintlig enhet
LEK
LEK
4
1
2
3
1. Lossa den övre frontplåten genom att dra den rakt
ut.
2. Lossa skruvarna i frontplåtens nederkant.
3. Lyft plåten utåt i nederkant och upp.
4. Dra plåten mot dig.
Tömning av varmvattenberedare
Beredaren bör tömmas genom säkerhetsventilen (FL1).
1. Lossa spillröret från säkerhetsventilen (FL1) och
montera istället en slang till en tömningspump. I de
fall man inte har tillgång till tömningspump kan man
istället släppa ut vattnet direkt i spillvattenkoppen
(WM1).
2. Öppna säkerhetsventilen (FL1).
3. Ordna lufttillförsel genom att öppna en varmvatten-
kran. Är detta inte tillräckligt, lossa rörkopplingen
(XL4) på varmvattensidan och se till att luft kommer
in.
4. Koppla loss värmepumpen från installationen.
OBS!
Varmt vatten kan förekomma vid tömning av
varmattenberedaren. Skållningsrisk kan förelig-
ga.
Demontering av luckor
LEK
LEK
LEK
1. Lossa skruvarna i över- och nederkant.
2. Vrid luckan något utåt.
3. För luckan bakåt och något åt sidan.
4. Dra luckan åt sidan.
5. Dra luckan framåt.
7NIBE F750 | SE

Demontering av lock, ellådor
Plastlocken till ellådorna öppnas med hjälp av en skruv-
mejsel.
OBS!
Locket till ingångskortet öppnas utan verktyg.
Demontering lock, ingångskort
1
2
1. Tryck ner snäppet.
2. Vinkla ut locket och plocka bort det.
Demontering lock, elpatronkort
1
2
A
B
1. Stick in skruvmejseln (A) och bänd snäppet försiktigt
nedåt (B).
2. Vinkla ut locket och plocka bort det.
Demontering lock, grundkort
TÄNK PÅ!
För att kunna demontera luckan för grundkortet
måste luckan för ingångskortet först plockas
bort.
1
A
B
2
1. Stick in skruvmejseln (A) och bänd snäppet försiktigt
nedåt (B).
2. Vinkla ut locket och plocka bort det.
Demontering plastkåpa
Demontera kåpan mellan ellådorna med hjälp av en
skruvmejsel.
A
B
1.
2.
3.
4.
NIBE F750 | SE8

Demontering av isolering
Isolering, topp
1. Lossa kabeln från motorn och demontera motorn
från växelventilen enligt bild.
LEK
LEK
A
B
LEK / APH
2. Greppa i handtaget och drag rakt ut enligt bild.
LEK / APH
Isolering, elpatron
1. Greppa i handtaget och drag isoleringen försiktigt
mot dig enligt bild.
LEK / APH
9NIBE F750 | SE

Luftbehandlingsdel
TÄNK PÅ!
Luftbehandlingsdelen väger ca. 75 kg. För
enklare demontering kan det därför vara nöd-
vändigt att förbereda en avlastningsplats i
lämplig höjd där luftbehandlingsdelen kan pla-
ceras. Alternativt kan lyfthjälpmedel användas
för att på ett säkert sätt kunna få ner den till
lämplig arbetshöjd.

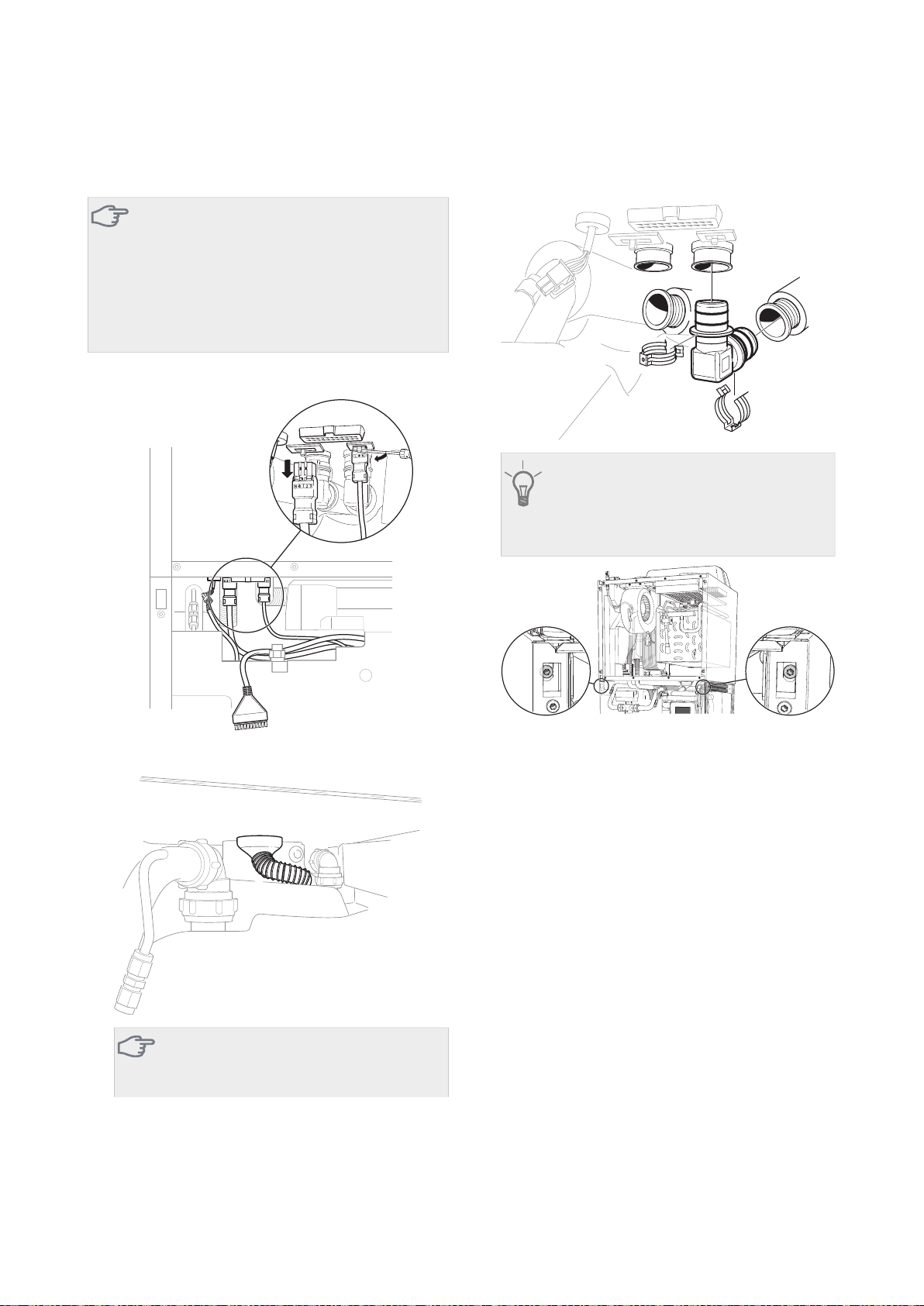

1. Lossa kablagen mellan luftbehandlingsdelen och
beredardelen.
2. Lossa kondensslagen från luftbehandlingsdelen samt
från spillvattenkoppen.
TÄNK PÅ!
Var försiktig så att inte kondensvattenpipen
på luftsbehandlingsdelen skadas.
3. Lossa rörkopplingarna till fram- och returledningar-
na.
TIPS!
Lyft luftbehandlingsdelen något i framkant
så är det lättare att komma åt rörkoppling-
arna. Luftbehandlingsdelen är fäst i värme-
pumpens framkant med två skruvar.
NIBE F750 | SE10

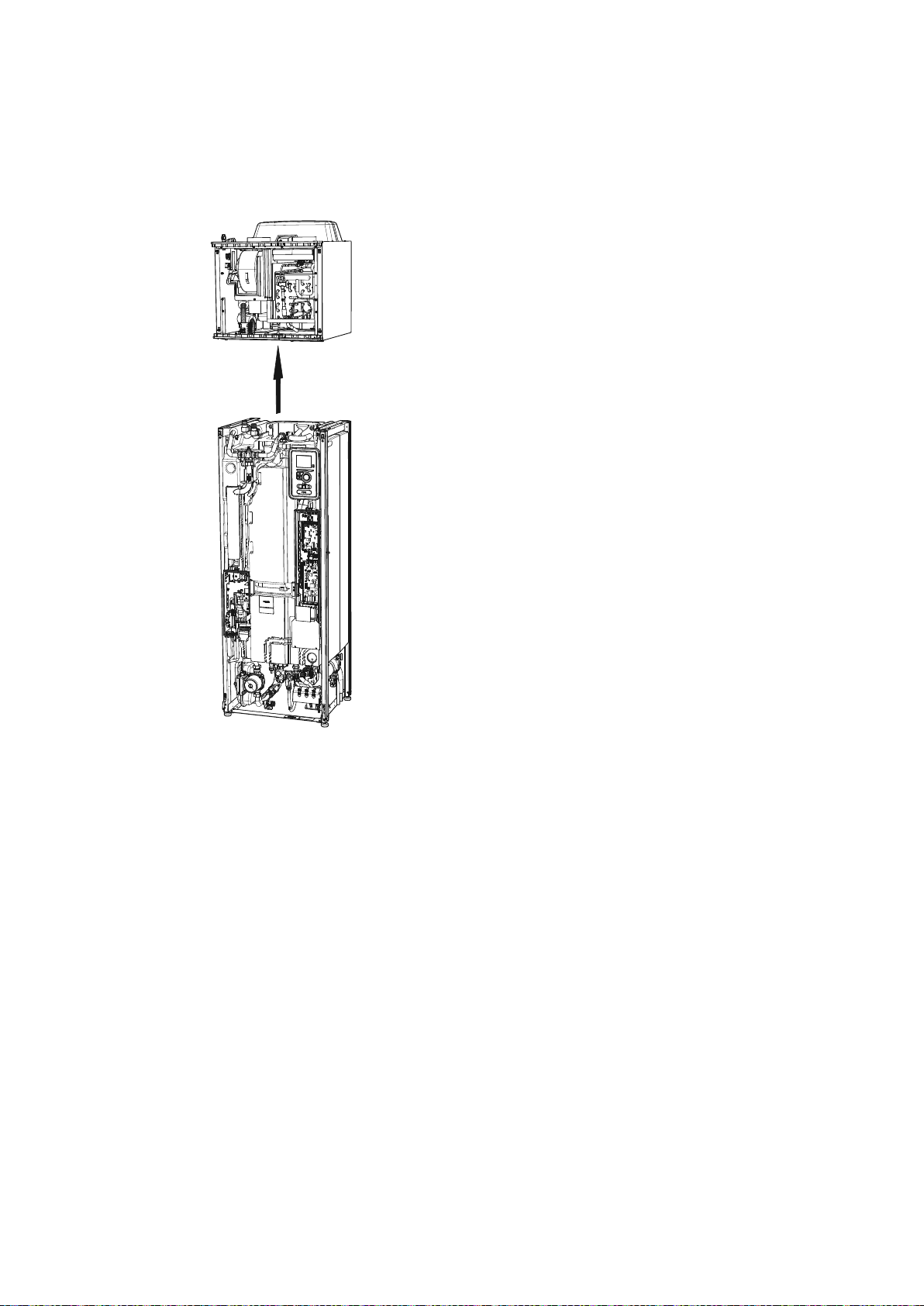

4. När skruvarna lossats, avlägsna luftbehandlingsdelen
från beredardelen genom att dra den mot värme-
pumpens framkant och sen uppåt.
11NIBE F750 | SE

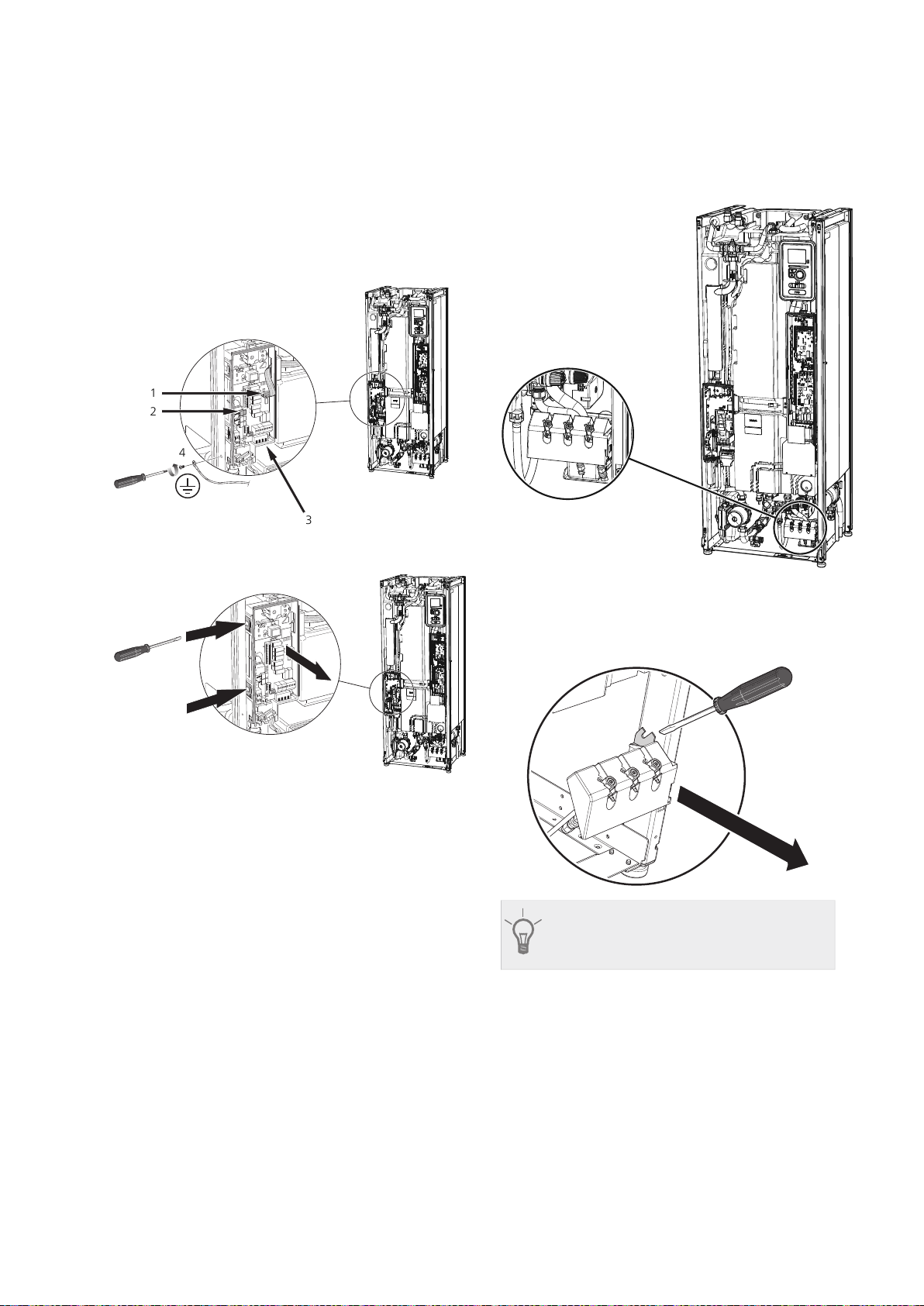

Vänster ellåda och elpatron, överflyttning
1. Lossa bandkabel från elpatronkortet.
2. Lossa kablagekontakt.
3. Lossa kablagekontakten (skruvmejsel).
4. Lossa jordkabeln som är fäst i stativramens vänstra
sida.
1
2
3
4
5. Lossa ellådan genom att trycka in hakarna enligt
bild.
Press
Press
A
B
6. Lossa slangarna som går till avluftning värmebärare
(QM20), slinga (QM22) samt utjämningskärl (QM23).
Demontera hållaren till avluftningarna. Lossa hålla-
ren genom att föra in en skruvmejsel mellan hållaren
och stativet enligt bild. Bänd därefter försiktigt loss
hållaren.
B
A
TIPS!
Märk upp slangarna för att underlätta vid
återmontering på den nya enheten.
7. Demontera clipsen från rördelarna som sitter bakom
elpatronskortet och separera röret från elpatronen.
Det vänstra röret lossas vid växelventil (QN10) och
det högra lossas vid tank.
NIBE F750 | SE12

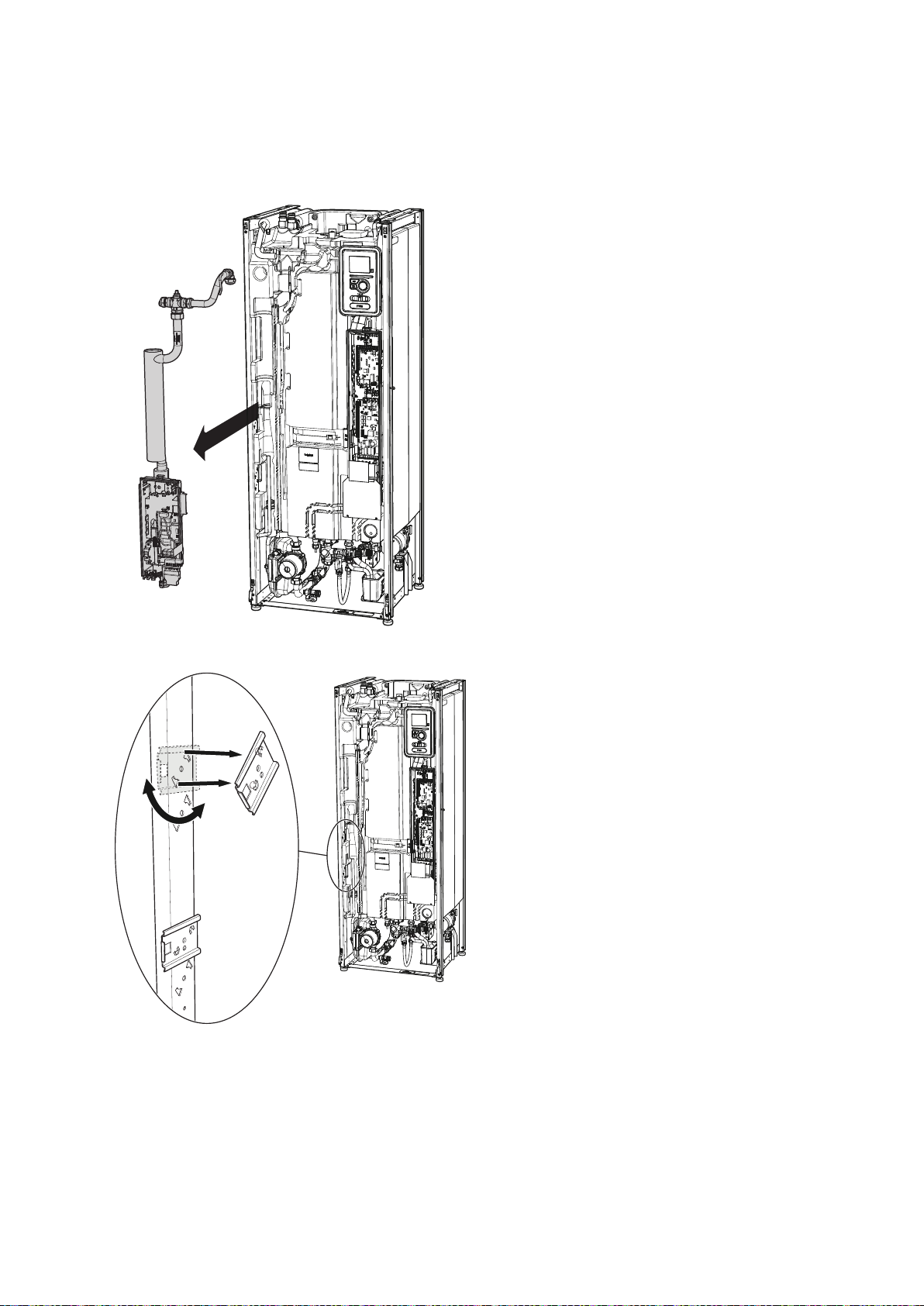

8. Avlägsna elpatronen och ellådan från den befintliga
enheten. (Vinkla ut elpatronen och håll i ellådan).
9. Lossa fästena för ellådan enligt bild och flytta över
dem till den nya enheten.
B
A
10. Fäst matarkabeln som ska gå mellan luftbehandlings-
delen och ingångskort (AA1) i isoleringen bakom
elpatronen. Placera även slangar till avluftning vär-
mebärare (QM20) samt slinga (QM22) bakom elpa-
tron innan ellådan och elpatronen monteras på den
nya enheten
11. Montera ellåda samt elpatron på den nya enheten.
13NIBE F750 | SE

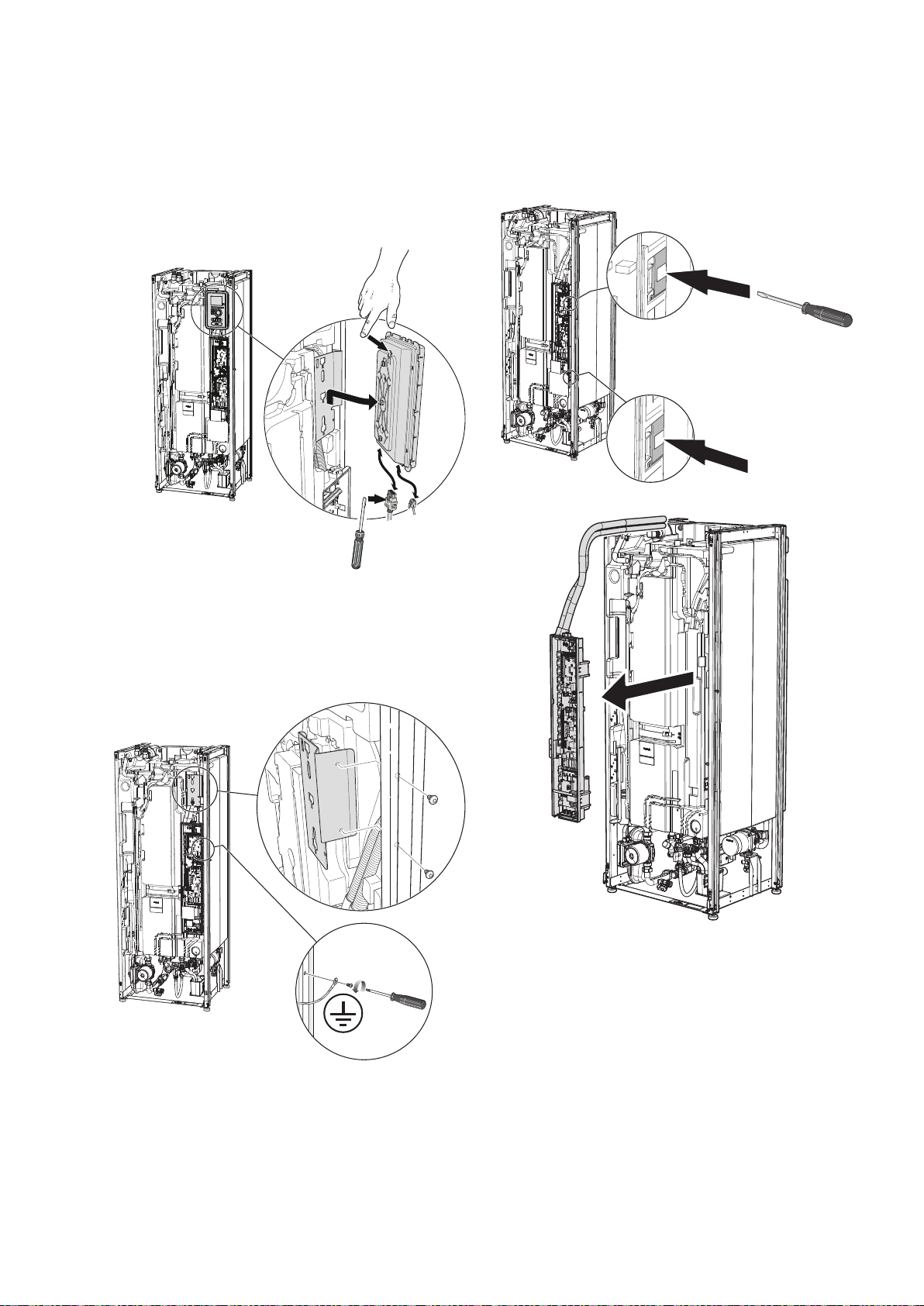

Höger ellåda och display, överflyttning
1. Ta bort kablagekontakt(er) från displayen.
2. Demontera displayen. Tryck in spärren upptill på
displayens baksida och lyft displayen något.
A
B
C
3. Dra ut varmvattengivare (BT6, BT7) och frilägg dess
kablage. För att se givarnas placering, se "Värmepum-
pens konstruktion" på sida 5.
4. Ta bort plåtfästet för displayen (två skruvar i stativra-
men).
5. Lossa ellådans jordkabel. (Fäst med en skruv i stativ-
ramen.)
6. Lossa kablagekontakter anslutna till ellådans under-
sida (BT61, BT62 samt PWM-kabel till cirkulations-
pump).
7. Lossa ellådan genom att trycka in hakarna enligt
bild.
Press
Press
8. Avlägsna ellådan, inklusive kabelkanaler.
NIBE F750 | SE14

9. Lossa fästena för ellådan enligt bild och flytta över
dem till den nya enheten. Montera därefter ellådan,
inklusive genomföringsslang, på den nya enheten.
B
A
10. Montera plåtfästet för displayen (två skruvar) på den
nya enheten.
11. Montera displayen och anslut kablagekontakten(er)
mot displayen.
12. Fäst jordkabeln i stativramen.
15NIBE F750 | SE

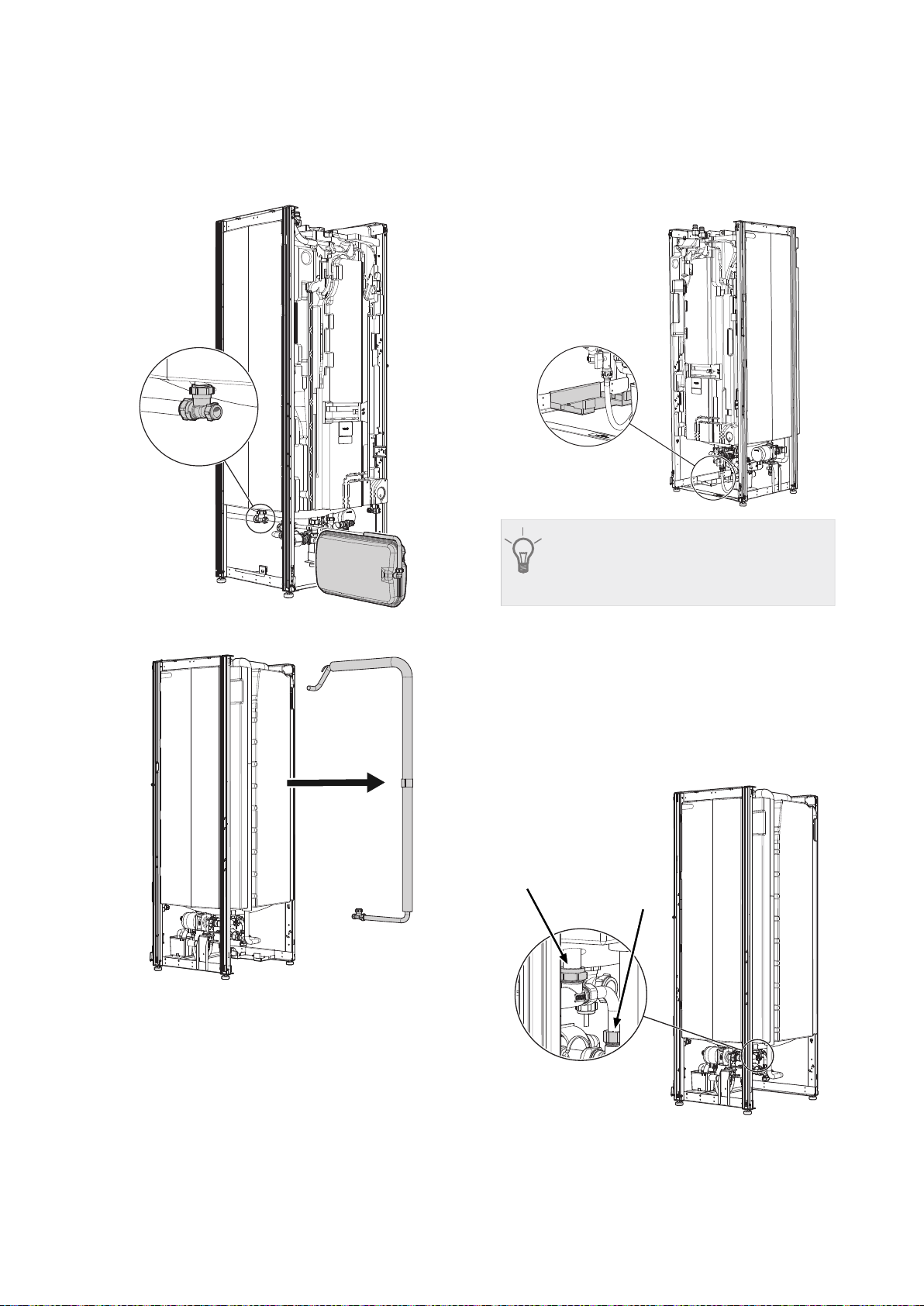

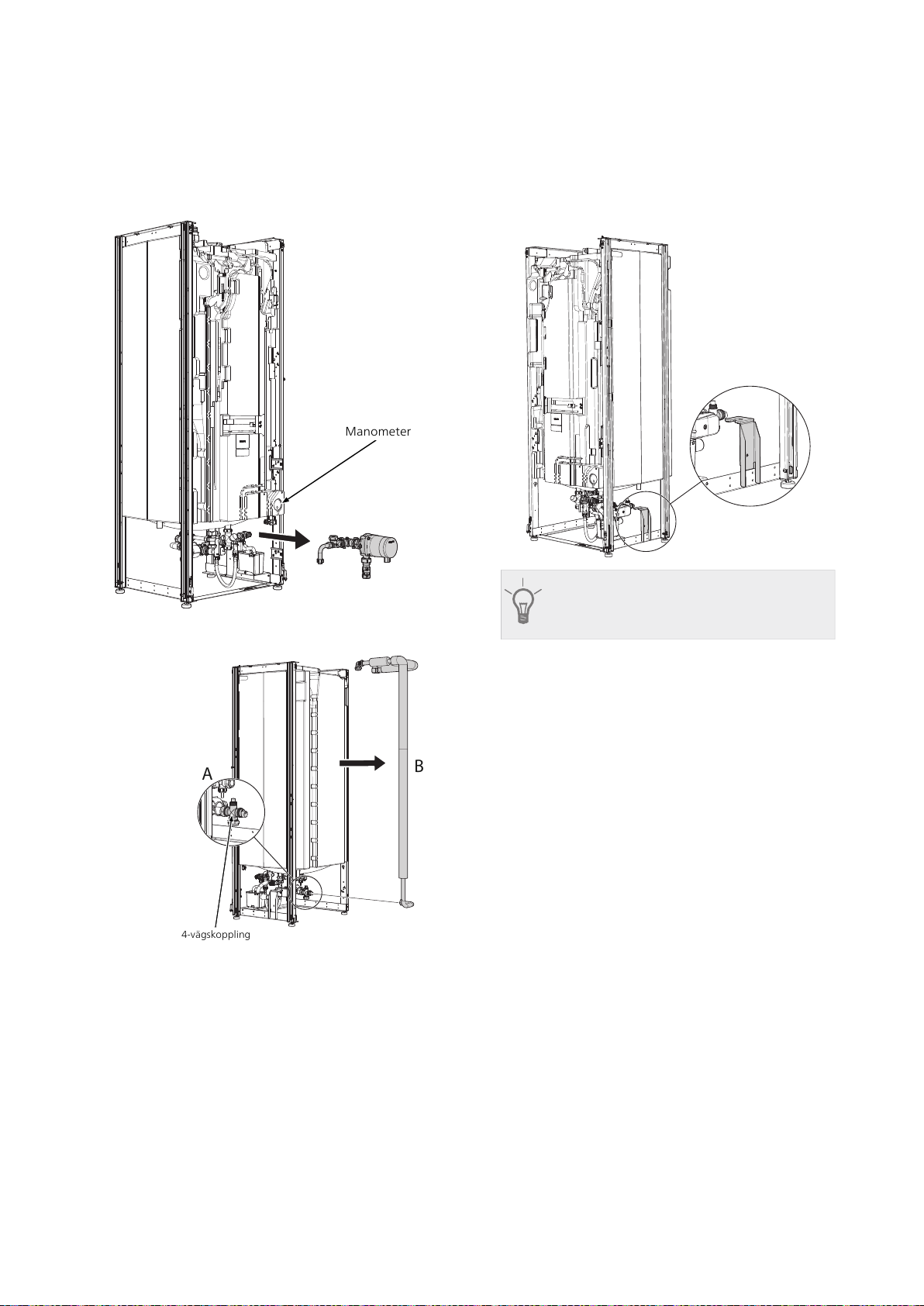

Ventilkoppel, överflyttning
1. Avlägsna kondensvattenavledningen från baksidan
av F750.
2. Lossa kopplingen vid avstängningsventilen enligt
bild så att värmebärarpumpen (GP1) frigörs.
3. Avlägsna rördelen och värmebärarpumpen (GP1)
genom att dra det framåt.
4. Avlägsna röret som går från avstängningsventilen
och upp på värmepumpens baksida.
NIBE F750 | SE16

5. Lossa kopplingen ovanför expansionskärlet (CM1)
och avlägsna expansionskärlet.
B
A
6. Lossa ventilen från beredarens undersida så röret på
värmepumpens baksida friläggs.
7. Avlägsna popnitarna som håller fästet för expansions-
kärlet på plats. Flytta över fästet till den nya enheten
och fäst det med bipackade skruvar/muttrar.
TIPS!
För att fästet till expansionskärlet ska hamna
rätt ska fyra hål ska vara synliga i stativet
framför fästet.
8. Montera, med bipackad klämring, röret som gått
från baksidan av värmepumpen till expansionskärlet
på den nya enheten. Montera därefter expansions-
kärlet.
9. Montera rördelen som går från värmebärarpump
(GP1), till avstängningsventil och vidare till värme-
pumpens baksida på den nya enheten. Använd de
bipackade buntbanden för att förankra röret i fästet
för expansionskärlet.
10. Lossa rör vid backventil (RM1) enligt bild.
17NIBE F750 | SE

11. Avlägsna den lösgjorda rördelen, vilken består av
backventil (RM1) och värmebärarpump 2 (GP6), till-
sammans med manometer (BP5).
Manometer
12. Lossa röret vid 4-vägskoppling enligt bild och avlägs-
na röret från baksidan av värmepumpen.
B
A
4-vägskoppling
13. Avlägsna popnitarna som håller fästet för värmebä-
rarpump (GP6) på plats. Flytta över fästet till den nya
enheten och fäst det med bipackade skruvar/mutt-
rar.
TIPS!
Spänn inte fästet helt förrän värmebärar-
pumpen (GP6) är på plats.
NIBE F750 | SE18

14. Lossa flexslang, inklusive returledningsgivare (BT62),
samt växelventil och avlägsna rördelen enligt bild.
15. Montera rördelen bestående av backventil (RM1)
och värmebärarpump 2 (GP6) på den nya enheten.
Tryck fast manometern (BP5) i isoleringen och dra
fram sladden till framledningsgivare (BT61).
16. Montera rördel bestående av flexslang och växelven-
til på den nya enheten. Dra fram sladden till returled-
ningsgivare (BT62).

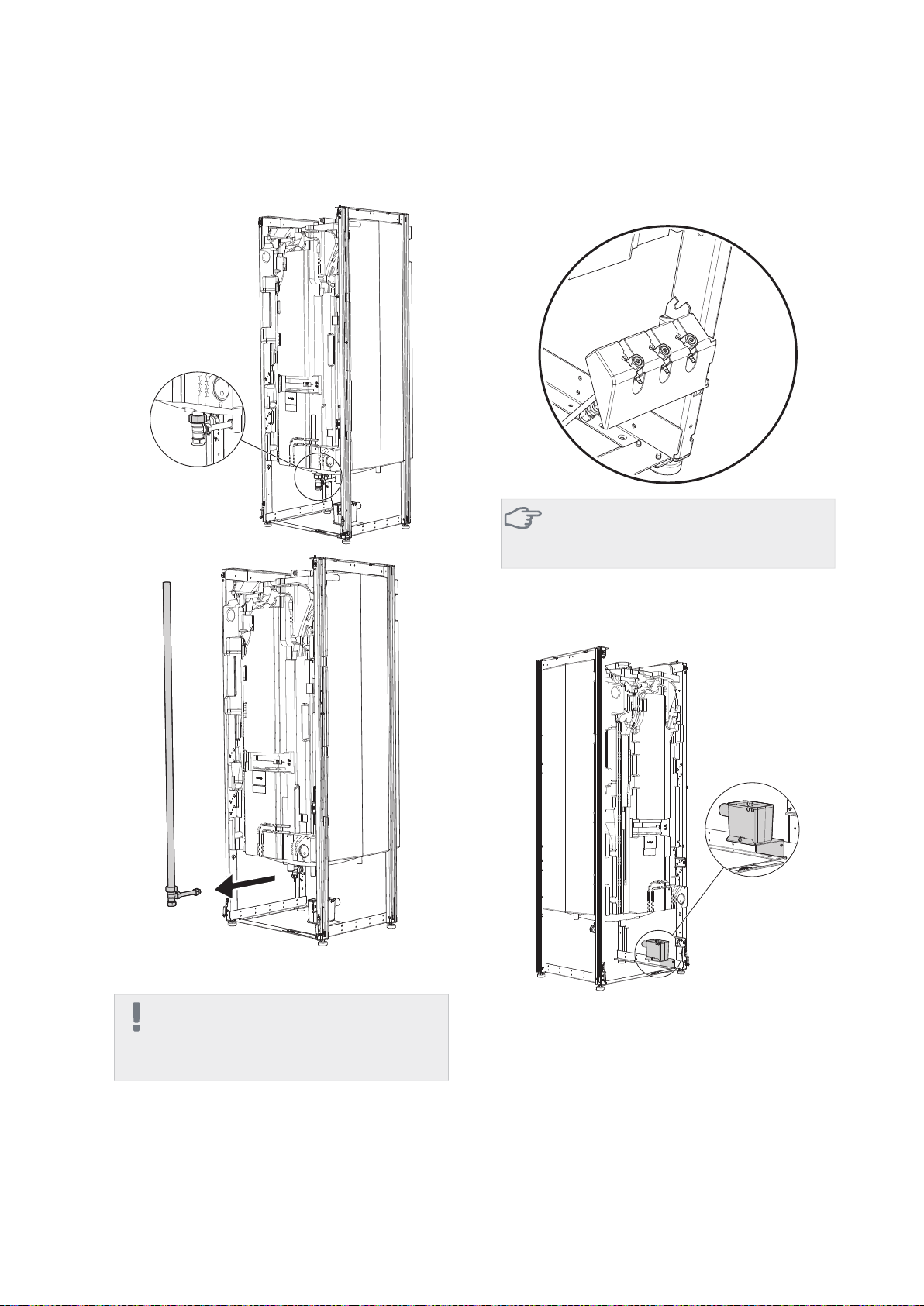

17. Lossa rör för kallvattenanslutning (XL3) och säker-
hetsventil (FL1) från den befintliga enheten.
19NIBE F750 | SE

18. Lossa rör för varmvattenanslutning (XL4) inklusive
pexrör från den befintliga enheten.
19. Montera rördelarna för varmvatten- (XL4) och kall-
vattenanslutningarna (XL3) på den nya enheten.
OBS!
Montera rördelen till varmvattenanslutning-
en (XL4) innan montering av kallvattenan-
slutningen (XL3).
20. Montera hållare samt slangar till avluftning värme-
bärare (QM20), slinga (QM22) och utjämningskärl
(QM23) på den nya enheten.
TÄNK PÅ!
Kontrollera slangarnas position innan
montering på den nya enheten.
21. Demontera spillvattenkoppen (WM1), inklusive hål-
lare, från befintlig enhet och flytta över till den nya
enheten. Använd bipackade skruv/muttrar för
montering.
NIBE F750 | SE20
