Serviceinstruktion - Montering av termostat och
temperaturbegränsare NIBE Compact 300 Sol
SE
Service instruction - Installation of thermostats
and temperature limiters NIBE Compact 300 Solar
GB
Serviceanleitung – Einbau von Thermostat und
Sicherheitstemperaturbegrenzer NIBE Compact
300 Solarsystem
DE
Huolto-ohje - Termostaatin ja lämpötilanrajoitti-
men asennus NIBE Compact 300 Sol
FI
SIT 1546-1
331687

Allmänt
Denna SIT är framtagen för att förtydliga monteringen
av termostat och temperaturbegränsare i elpatronens
dykrör på NIBE Compact 300 Sol. Läs lämpligen igenom
hela denna instruktion innan arbetet påbörjas.
Innehåll
Art nrBeskrivningAntal
331687SIT Montering av termostat och
temperaturbegränsare Compact Sol
1 st
418411Termostat/Temperaturbegränsare1 st
3
SE

Elinkoppling
OBS!
Elinstallation samt eventuell service skall göras
under överinseende av behörig elinstallatör,
och enligt gällande elsäkerhetsföreskrifter.
Vid 1-fasinstallation ger varmvattenberedaren 1 kW
och vid 2-fasinstallation 3 kW.
Termostat
Beredarens termostat är vid leverans inställd för en
varmvattentemperatur på ca. 60°C, önskas annan
temperatur ställs den in på termostatratten.
NIBE Compact 300 Sol har en termostat som är inställ-
bar mellan 60°C och 80°C.

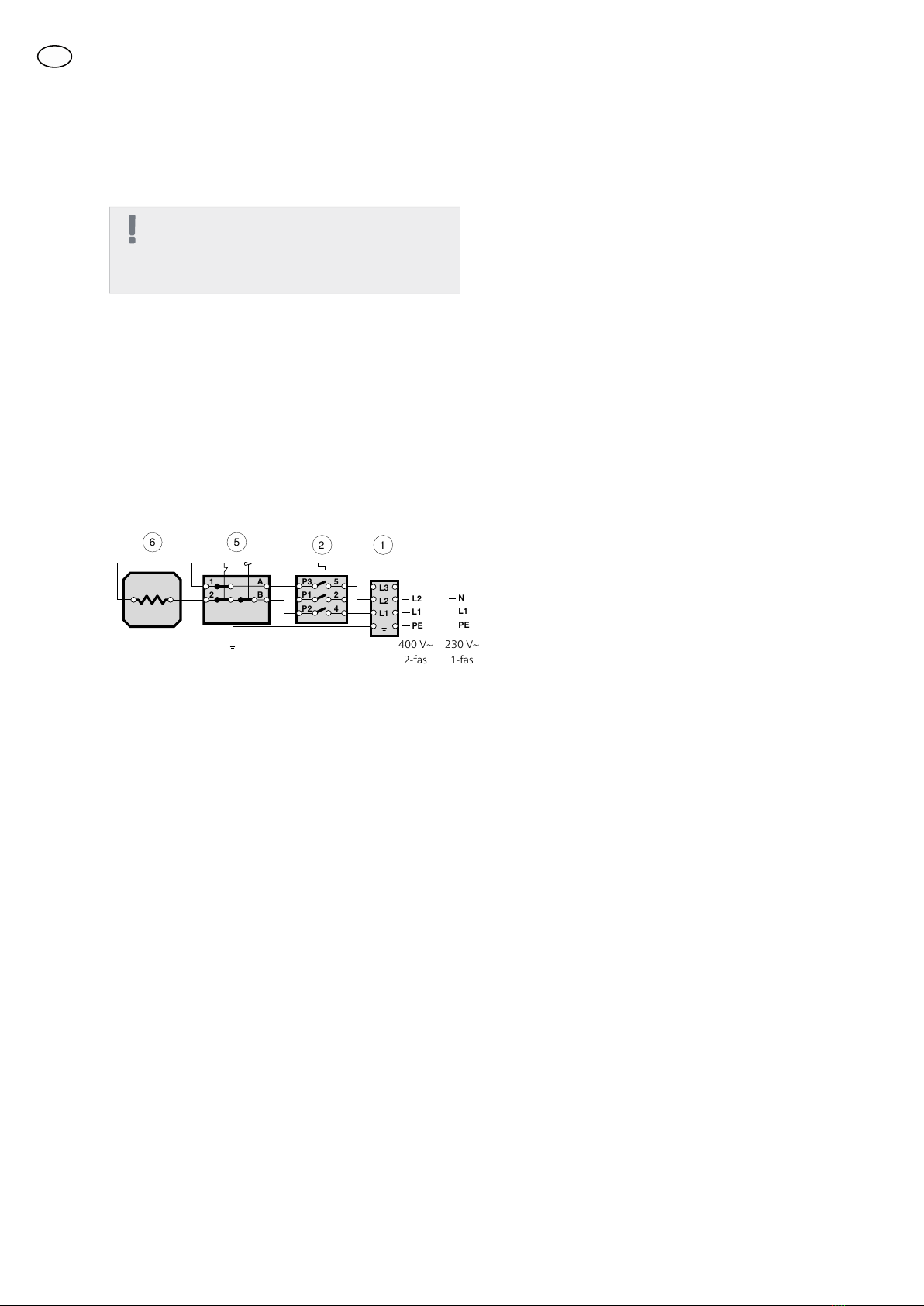

Elschema
1-fas 1 kW/2-fas 3 kW
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3

400 V~
2-fas
230 V~
1-fas
Komponentlista
Anslutningsplint1
Arbetsbrytare2
Termostat/temperaturbegränsare5
Elpatron6
4
SE

Montering
VARNING!
För att undvika risk att beredaren överhettas
är det viktigt att termostat och temperaturbe-
gränsarens bulber monteras i beskriven ord-
ning och och att dessa är i botten på elpatro-
nens dykrör.
1. Stäng av huvudbrytaren till varmvattenberedaren
och säkerställ att den är spänningslös.
2. Kontrollera att termostat/temperaturbegränsare
är enligt bilden.
LEK
LEK
1
2
OBS!
OBS!
3. Kontrollera att det finns en märkning på termosta-
tens kapilärrör.
Montera termostat och temperaturbegränsarens
bulber i den ordning i elpatronens dykrör som visas
på bilden.
LEK
LEK
1
2
OBS!
OBS!
Märkning
Termostat
Temperaturbegränsare
4. Kontrollera att bulberna är i botten på elpatronens
dykrör och att märkningen på kapilärrören är i kant
med flänslocket.
LEK
LEK
1
2
OBS!
OBS!
Märkning på kapillärrör
5
SE

General
This SIT has been developed to clarify installation of
thermostats and temperature limiters in the immersion
heater's submerged tube on NIBE Compact 300 Solar.
Read all of these instructions carefully before starting
work.
Contents
Part
No.
DescriptionQuant-
ity
331687SIT Installation of thermostat and
temperature limiter Compact Sol
1 x
418411Thermostat/Temperature limiter1 x
6
GB

Electrical connection
NOTE
Electrical installation and service must be car-
ried out under the supervision of a qualified
electrician, and in accordance with applicable
electrical safety regulations.
During 1 phase installation the water heater produces
1 kW and during 2 phase installation 3 kW.
Thermostat
Upon delivery, the water heater's thermostat is set for
a hot water temperature of approx. 60°C, if another
temperature is required, set it using the thermostat
knob.
NIBE Compact 300 Solar has a thermostat that is ad-
justable between 60°C and 80°C.

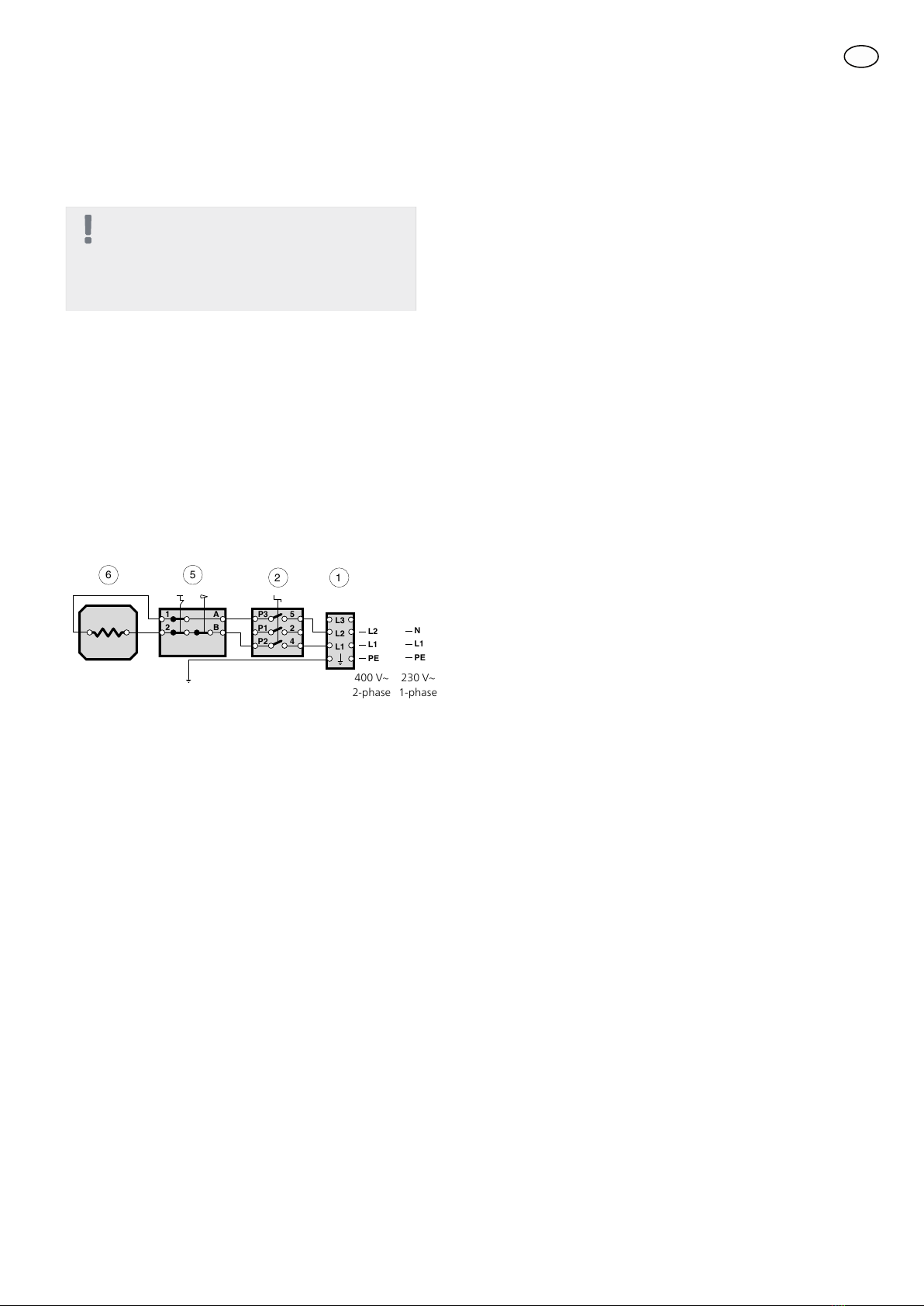

Electrical circuit diagram
1 phase 1 kW/2 phase 3 kW
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3

400 V~
2-phase
230 V~
1-phase
List of components
Terminal block1
Isolator switch2
Thermostat/temperature limiter5
Immersion heater6
7
GB

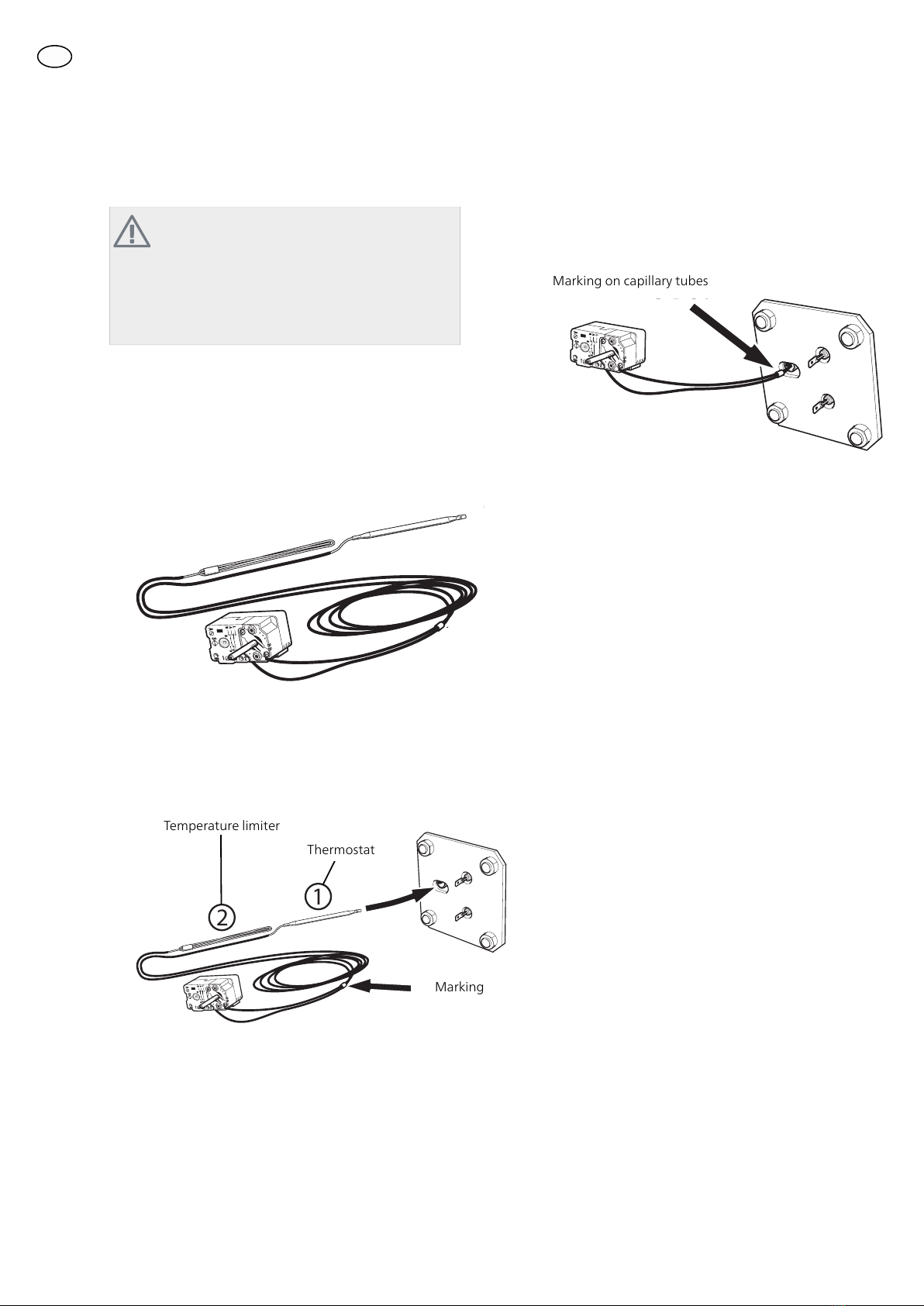

Mounting
WARNING!
To prevent the risk of the water heater over-
heating, it is important that the thermostat
and temperature limiter's bulbs are installed
in the order described and that these are at
the bottom of the immersion heater's sub-
merged tube.
1. Turn off the main switch to the water heater and
make sure that it is disconnected from the power
source.
2. Check that the thermostat/temperature limiter is
as illustrated.
LEK
LEK
1
2
OBS!
OBS!
3. Check that there is a marking on the thermostat's
capillary tube.
Install the thermostat and temperature limiter's
bulbs in the immersion heater's submerged tube,
in the order illustrated.
LEK
LEK
1
2
OBS!
OBS!
Marking
Thermostat
Temperature limiter
4. Check that the bulbs are at the bottom of the im-
mersion heater's submerged tube and that the
marking on the capillary tube is at the edge of the
flange cover.
LEK
LEK
1
2
OBS!
OBS!
Marking on capillary tubes
8
GB

Allgemeines
Dieses SIT-Dokument erläutert die Montage von Ther-
mostat und Sicherheitstemperaturbegrenzer im
Tauchrohr für die Elektroheizpatrone des NIBE Compact
300-Solarsystems. Lesen Sie diese Anleitung vor Beginn
der Arbeiten vollständig durch.
Inhalt
Art.nr.BeschreibungAnzahl
331687SIT – Montage von Thermostat und
Sicherheitstemperaturbegrenzer
Compact-Solarsystem
1 St.
418411Thermostat/Sicherheitstemperatur-
begrenzer
1 St.
9
DE

Elektrischer Anschluss
HINWEIS!
Elektrische Installation sowie eventuelle Ser-
vicearbeiten müssen unter Aufsicht eines aus-
gebildeten Elektroinstallateurs sowie gemäß
den geltenden Vorschriften zur elektrischen
Sicherheit erfolgen.
Bei einer Einphaseninstallation erzeugt der Brauchwas-
serspeicher 1 kW, bei einer Zweiphaseninstallation
beträgt die Leistung 3 kW.
Thermostat
Der Speicherthermostat ist im Lieferzustand für eine
Brauchwassertemperatur von ca. 60°C eingestellt. Wird
eine andere Temperatur gewünscht, erfolgt die Einstel-
lung am Thermostatregler.
Das NIBE Compact 300-Solarsystem verfügt über einen
Thermostat, der im Bereich 60-80°C einstellbar ist.

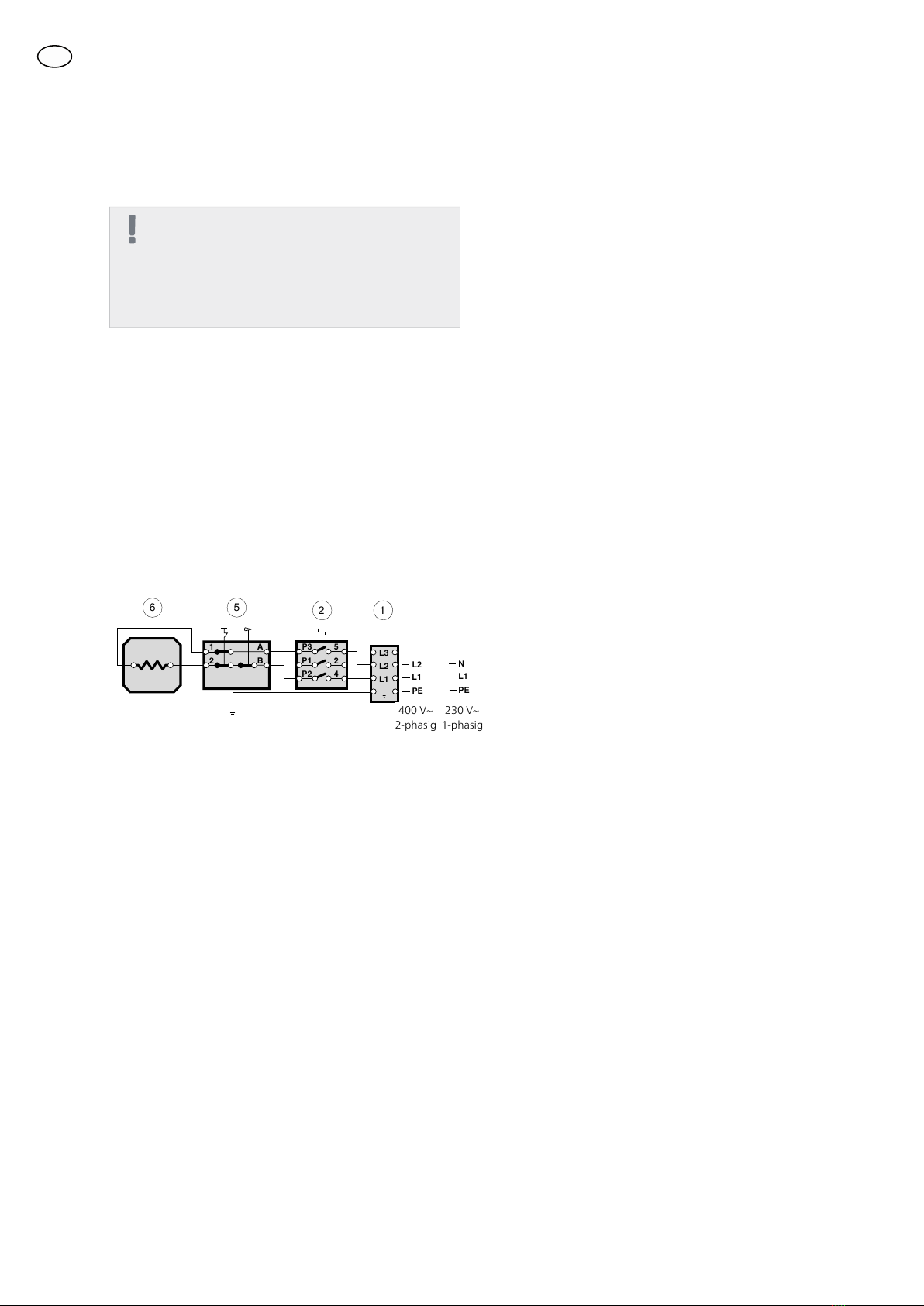

Schaltplan
Einphasig 1 kW/Zweiphasig 3 kW
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3

400 V~
2-phasig
230 V~
1-phasig
Komponentenverzeichnis
Anschlussklemme1
Schalter2
Thermostat/Sicherheitstemperaturbegrenzer5
Heizpatrone6
10
DE

Montage
ACHTUNG!
Um eine Speicherüberhitzung auszuschließen,
müssen die Sensoren für Thermostat und Si-
cherheitstemperaturbegrenzer in der oben
beschriebenen Reihenfolge angebracht wer-
den und sich am Boden des Tauchrohrs für die
Elektroheizpatrone befinden.
1. Stellen Sie den Hauptschalter für den Brauchwas-
serspeicher aus und vergewissern Sie sich, dass er
spannungsfrei ist.
2. Prüfen Sie, ob Thermostat/Sicherheitstemperatur-
begrenzer der Abbildung entsprechen.
LEK
LEK
1
2
OBS!
OBS!
3. Kontrollieren Sie, ob eine Kapillarrohrkennzeich-
nung am Thermostat vorhanden ist.
Montieren Sie die Sensoren für Thermostat und
Sicherheitstemperaturbegrenzer in der abgebilde-
ten Reihenfolge im Tauchrohr für die Elektroheiz-
patrone.
LEK
LEK
1
2
OBS!
OBS!
Kennzeichnung
Thermostat
Temperaturbegrenzer
4. Stellen Sie sicher, dass sich die Sensoren am Boden
des Tauchrohrs für die Elektroheizpatrone befinden
und dass sich die Kapillarrohrkennzeichnung an
der Kante der Flanschabdeckung befindet.
LEK
LEK
1
2
OBS!
OBS!
Kapillarrohrkennzeichnung
11
DE

Yleistä
Tämä huolto-ohje on laadittu selkeyttämään termos-
taatin ja lämpötilanrajoittimen asennusta sähkövastuk-
sen anturiputkeen mallissa NIBE Compact 300 Sol. Lue
tämä ohje huolella ennen töiden aloittamista.
Sisältö
Tuote-
nume-
ro
KuvausLuku-
määrä
331687HUOLTO-OHJE - Termostaatin ja
lämpötilanrajoittimen asennus
Compact Sol
1 kpl
418411Termostaatti/lämpötilanrajoitin1 kpl
12
FI

Sähköasennukset
HUOM!
Sähköasennukset ja mahdolliset huollot on
tehtävä pätevän sähköasentajan valvonnassa
ja voimassa olevien määräysten ja asetusten
mukaisesti.
1-vaiheasennuksessa lämminvesivaraajan teho on 1
kW ja 2-vaiheasennuksessa 3 kW.
Termostaatti
Toimitettaessa varaajan termostaatin asetus on n. 60°C.
Lämpötila säädetään termostaatin säätöpyörällä.
NIBE Compact 300 Solissa on termostaatti, jonka läm-
pötilaksi voidaan asettaa 60°C - 80°C.

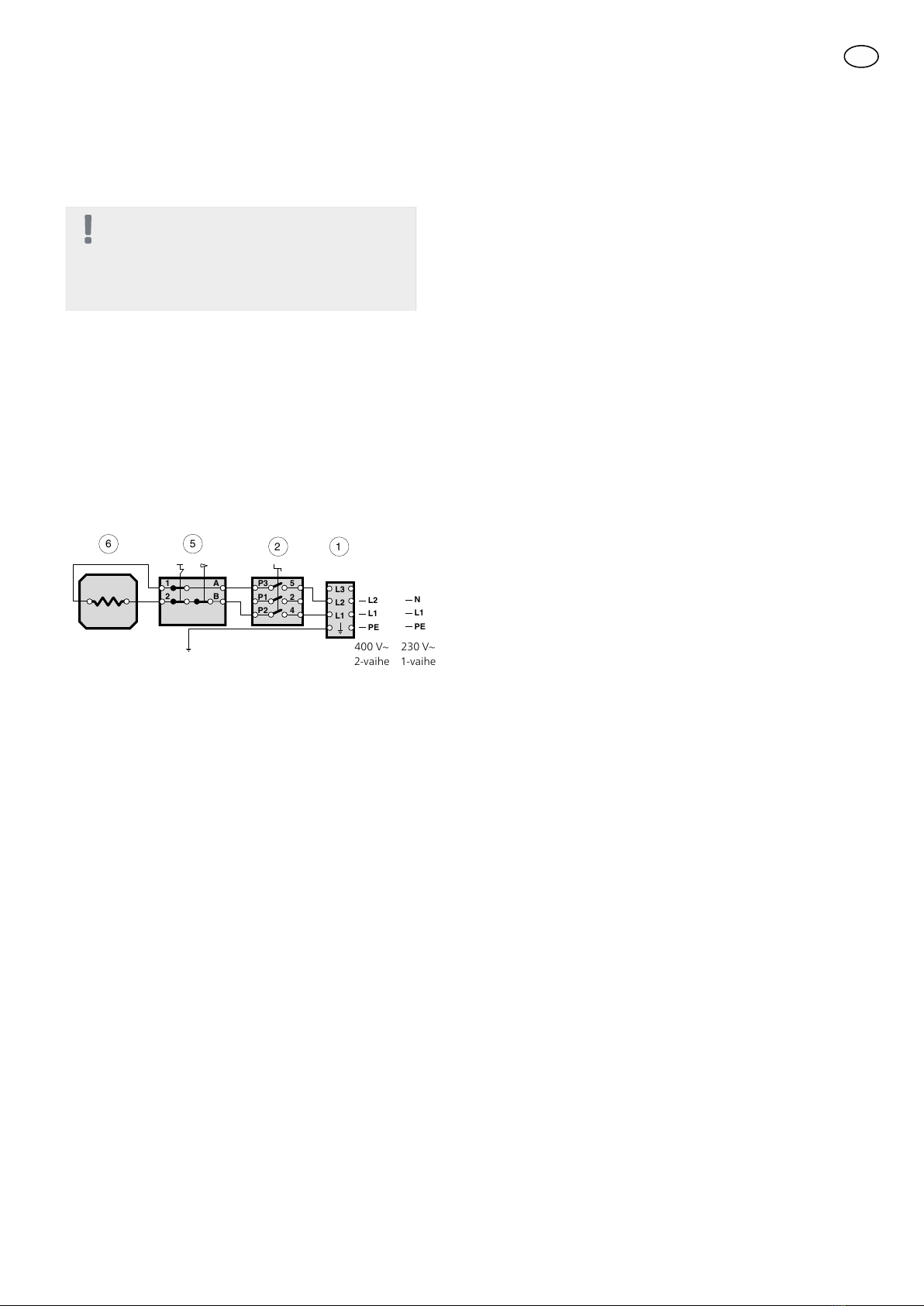

Sähkökytkentäkaavio
1-vaihe 1 kW/2-vaihe 3 kW
5
6
2
1A
B
3 kW
230 V~
1-fas
L1
N
PE
1
400 V~
2-fas
L1
L2
PE
1
5
6
Läge 3 kW
Läge 6 kW
2
400 V~
3-fas
11
21
31
12
22
32 P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
P3
P1
P2
5
2
4
L3
L2
L1
PE
6 kW
2
P3
P1
P2
5
2
4L1
L2
L3
L1
L2
L3

400 V~
2-vaihe
230 V~
1-vaihe
Komponenttiluettelo
Liitinrima1
Turvakytkin2
Termostaatti/lämpötilanrajoitin5
Sähkövastus6
13
FI

Asennus
VAROITUS!
Säiliön ylikuumenemisen estämiseksi on tärke-
ää, että termostaatti ja lämpötilanrajoittimen
anturit asennetaan annetussa järjestyksessä
ja että ne ovat sähkövastuksen anturiputken
pohjassa.
1. Kytke lämminvesivaraajan pääkytkin pois päältä ja
varmista, että se on jännitteetön.
2. Tarkasta, että termostaatti ja lämpötilanrajoitin
ovat kuvan mukaisesti.
LEK
LEK
1
2
OBS!
OBS!
3. Tarkasta, että termostaatin kapillaariputkessa on
merkintä.
Asenna termostaatin ja lämpötilanrajoittimen an-
turit sähkövastuksen anturiputkeen kuvan osoitta-
massa järjestyksessä.
LEK
LEK
1
2
OBS!
OBS!
Merkintä
Termostaatti
Lämpötilarajoitin
4. Varmista, että anturit ovat sähkövastuksen anturi-
putken pohjassa ja että kapillaariputken merkintä
on kohdakkain laippakannen kanssa.
LEK
LEK
1
2
OBS!
OBS!
Merkintä kapillaariputkessa
14
FI

WS name: -Gemensamt
WS version: a118 (working edition)
Publish date: 2015-11-19 10:33
NIBE AB Sweden
Hannabadsvägen 5
Box 14
SE-285 21 Markaryd
info @nibe.se
www.nibe.eu
331687
