Viktig information
SÄKERHETSINFORMATION
Denna handbok beskriver installations- och servicemo-
ment avsedda att utföras av fackman.
Handboken ska lämnas kvar hos kunden.
Apparaten får användas av barn över 8 år
och av personer med fysisk, sensorisk eller
mental funktionsnedsättning samt av per-
soner som saknar erfarenhet eller kunskap
under förutsättning att de får handledning
eller instruktioner om hur man använder
apparaten på ett säkert sätt och informeras
så att de förstår eventuella risker. Barn får
inte leka med apparaten. Låt inte barn
rengöra eller underhålla apparaten utan
handledning.
Detta är en originalhandbok. Översättning
får ej ske utan godkännande av NIBE.
Med förbehåll för konstruktionsändringar.
©NIBE 2021.
SYMBOLER
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du installerar eller ser-
var anläggningen.
TIPS!
Vid denna symbol finns tips om hur du kan
underlätta handhavandet av produkten.
ALLMÄNT
Härmed försäkrar NIBE att denna typ av radioutrustning
EA001-A-XXX, överensstämmer med direktiv
2014/53/EU. Den fullständiga texten till EU-försäkran
om överensstämmelse finns på nibe.se.
MÄRKNING
CE-märket är obligatoriskt för de flesta produk-
ter som säljs inom EU, oavsett var de är tillver-
kade.
CE
Klassificering av inkapsling av elektroteknisk
utrustning.
IP20
Läs installatörshandboken.
Klass III kontrollsymbol
ÅTERVINNING
Lämna avfallshanteringen av emballaget till den
installatör som installerade produkten eller till
särskilda avfallsstationer.
När produkten är uttjänt får den inte slängas
bland vanligt hushållsavfall. Den ska lämnas in
till särskilda avfallsstationer eller till återförsäljare som
tillhandahåller denna typ av service.
Felaktig avfallshantering av produkten från användarens
sida gör att administrativa påföljder tillämpas i enlighet
med gällande lagstiftning.
ÖPPEN KÄLLKOD
Den här produkten innehåller programvara som omfattas
av en öppen källkodslicens. För att få mer information
samt tillgång till källkoden, besök opensource.nibe.eu.
NIBE RMU S40 | SE4
Svenska

Allmänt
Med RMU S40 kan du styra och övervaka din NIBE vär-
mepump/inomhusmodul/styrmodul (huvudprodukt) från
ett annat rum i huset.
KOMPATIBLA PRODUKTER
Huvudprodukter i NIBE S-serie.*
*RMU S40 är inte kompatibel med SMO S30.
INNEHÅLL
22.3°
KITCHEN
-5.6°
Outdoor
12:45 05 January
22.3°
KITCHEN
Outdoor
22.3°
-5.6°
Outdoor
UN
1 st RMU S40 med bakstycke
MONTERING
RMU S40 kan monteras direkt mot en vägg eller med
hjälp av det medföljande bakstycket. Använder du det
medföljande bakstycket kan du montera RMU S40 i en
standard apparatdosa.
Om du vill använda rumsgivaren i RMU S40 är placering-
en av enheten viktig, se avsnitt Rumsgivare.
Använd alla fästpunkter och montera modulen upprätt
plant mot vägg. Lämna minst 100 mm fritt utrymme runt
modulen för att underlätta åtkomst samt kabeldragning
vid installation och service.
TÄNK PÅ!
Skruvtyp ska anpassas efter underlaget som
monteringen sker på.
MONTERING UTAN BAKSTYCKE
1. Skruva upp 2 st skruvar med 32 mm avstånd.
2. Anslut RMU S40 till huvudprodukten, se avsnitt "El-
inkoppling".
3. Häng upp RMU S40 på skruvarna.
5NIBE RMU S40 | SE

MONTERING MED BAKSTYCKE
1. Skruva fast bakstycket på väggen med hjälp av 2 st
skruvar.
UN
2. Anslut RMU S40 till huvudprodukten, se avsnitt "El-
inkoppling".
UN

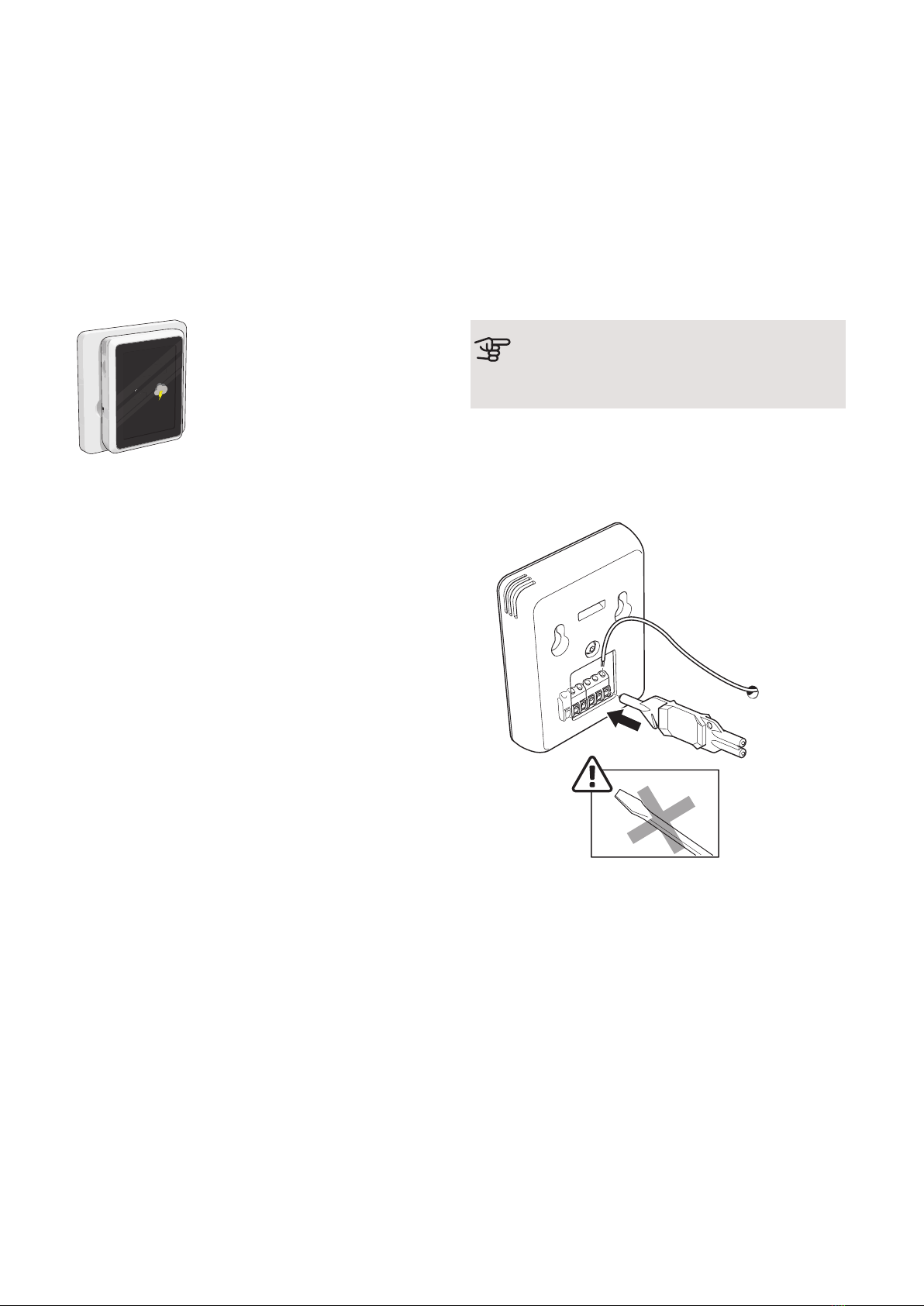

3. Vinkla displayenheten och fixera enheten mot de
två klämmorna i botten på bakstycket.
UN
4. Tryck fast RMU S40 mot ovankanten på bakstycket.
UN
Rumsenhetens
konstruktion
SF1
AA32
X5
X1
AA4
DisplayenhetAA4
Plats för minneskort (Micro-SD)AA32
Anslutningsplint, kommunikation och spänningX1
Spänningsmatning, Micro-USBX5
Av/På-knapp (Strömställare)SF1
Beteckningar enligt standard EN 81346-2.
NIBE RMU S40 | SE6

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande nationella bestämmelser.
Huvudprodukten ska vara spänningslös vid in-
stallation av RMU S40.
• För att undvika störningar får givarkablar till externa
anslutningar inte förläggas i närheten av starkströms-
ledningar.
• Minsta area på kommunikations- och givarkablar till
extern anslutning ska vara 0,5 mm² upp till 50 m, till
exempel EKKX, LiYY eller liknande.
• RMU S40 återstartar efter spänningsbortfall.
Du kan ansluta max 32 trådlösa enheter och 8 trådade
RMU S40 till huvudprodukten. Om du ansluter fler än
tre trådade enheter till huvudprodukten (varav max två
RMU S40), krävs det att dessa har extern strömförsörj-
ning.
STRÖMFÖRSÖRJNING
RMU S40 är inte batteridriven. För strömförsörjning kan
du använda en USB nätadapter (5V) och ansluta den till
"Spänningsmatning, Micro-USB" (X5).
Max kabellängd för USB-anslutning: 3 meter.
TRÅDAD ANSLUTNING
Du kan ansluta din RMU S40 mot din huvudprodukt för
strömförsörjning och kommunikation.

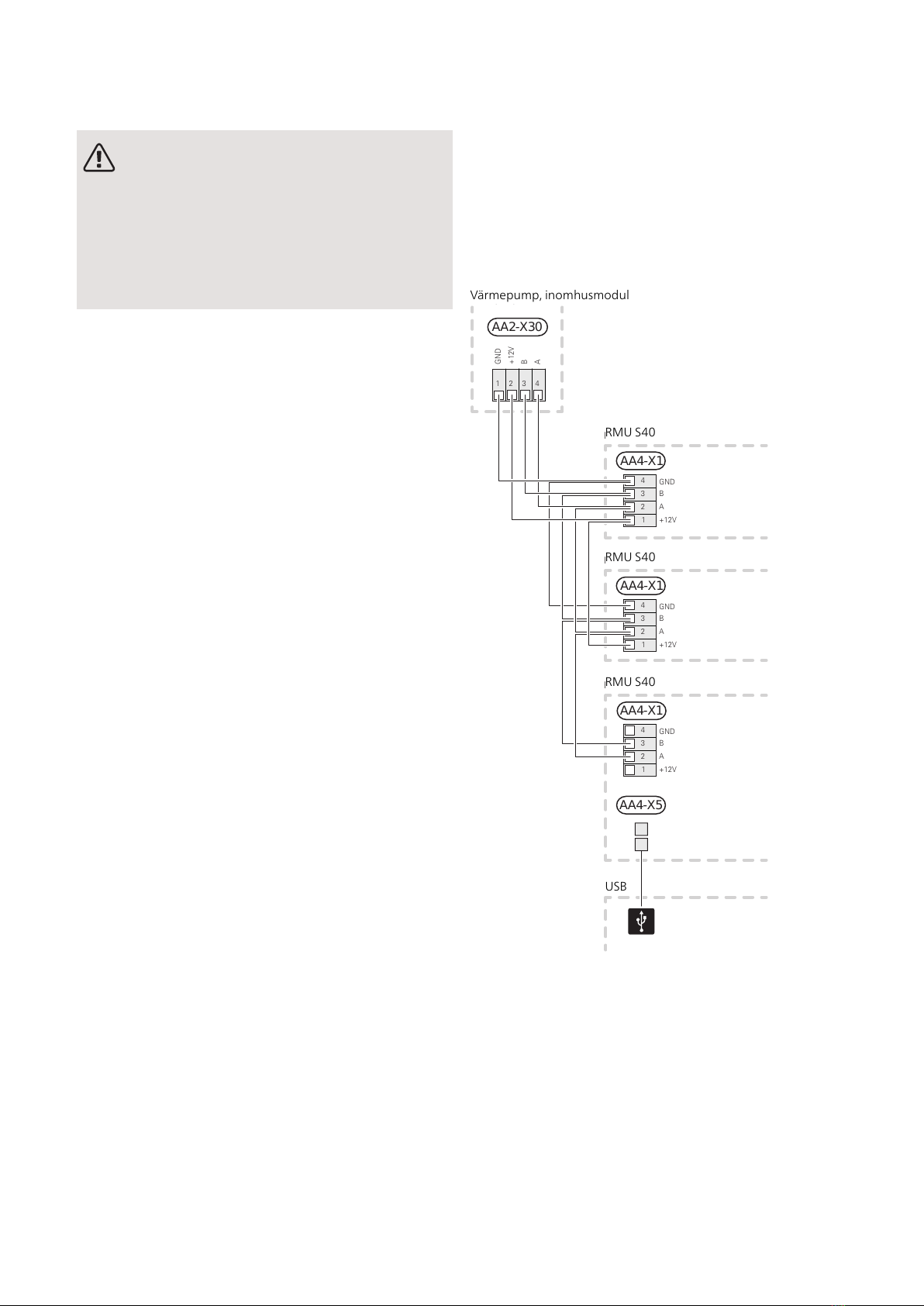

INKOPPLING MOT HUVUDPRODUKT
Värmepump/inomhusmodul
Plinten i RMU S40 (AA4-X1) ansluts till plint X30:1-4 på
grundkortet (AA2) i värmepumpen/inomhusmodulen.
Om fler tillbehör ska anslutas, eller redan finns installe-
rade, ansluts korten i serie.
Då det kan förekomma olika inkopplingar av tillbehör,
ska du alltid läsa instruktionen i manualen för det tillbe-
hör som ska installeras.
RMU S40
RMU S40
RMU S40
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
AA4-X1
AA4-X1
AA2-X30
AA4-X1
AA4-X5
Värmepump, inomhusmodul
B
A
GND +12V
1 2 3 4
USB
Värmepump, inomhusmodul
RMU S40
RMU S40
RMU S40
USB
7NIBE RMU S40 | SE

Styrmodul
Plinten i RMU S40 (AA4-X1) ansluts till plint X9:7–10 på
skarvkortet (AA100) i styrmodulen.
Om fler tillbehör ska anslutas, eller redan finns installe-
rade, ansluts korten i serie.
Då det kan förekomma olika inkopplingar av tillbehör,
ska du alltid läsa instruktionen i manualen för det tillbe-
hör som ska installeras.
RMU S40
RMU S40
RMU S40
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
Styrmodul
GND
B
+12V
A
AA4-X1
AA4-X1
AA100-X9
AA4-X1
AA4-X5
7
8
9
10
USB
Styrmodul
RMU S40
RMU S40
RMU S40
USB

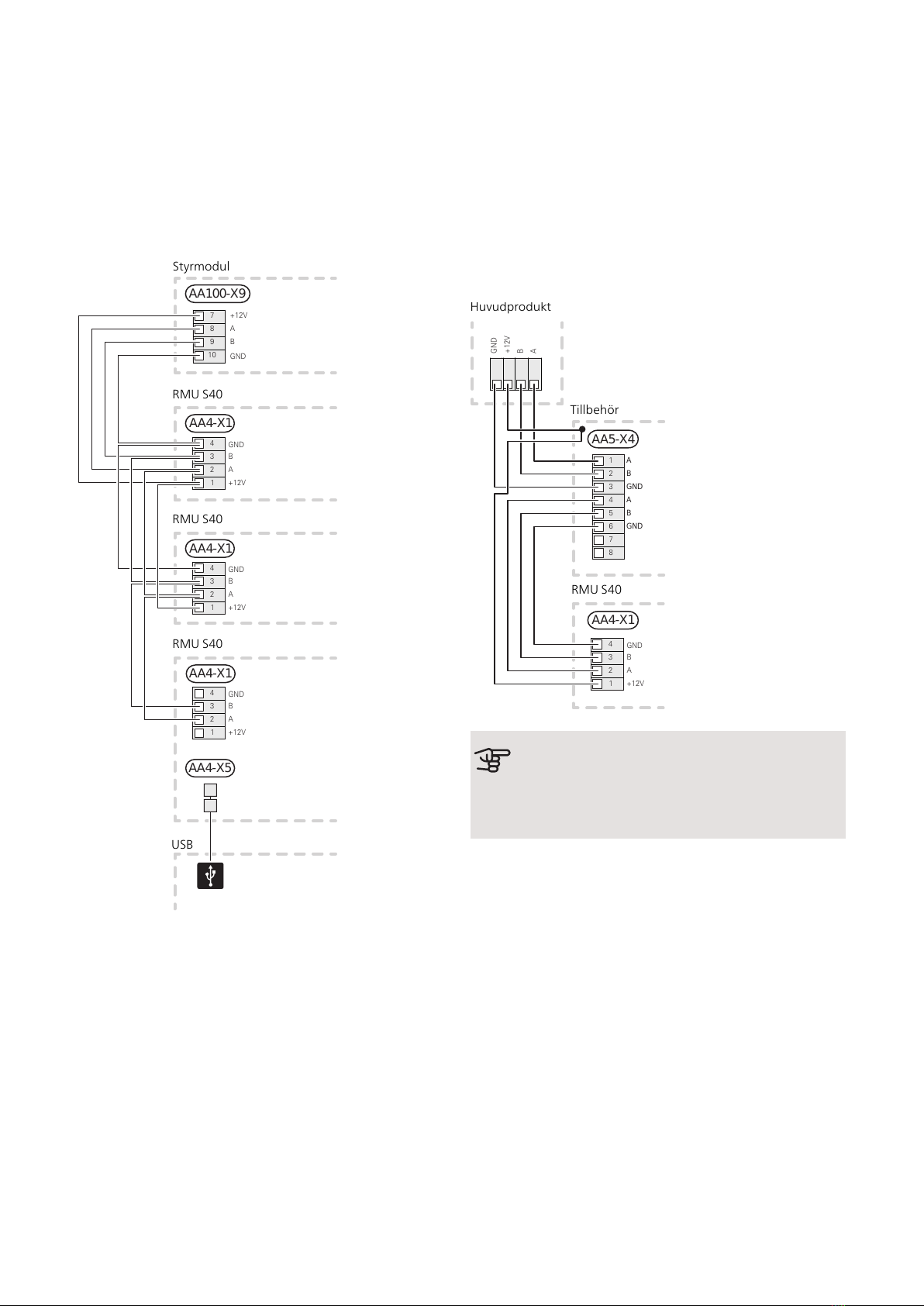

INKOPPLING AV TILLBEHÖR OCH EN
RMU S40
Om fler tillbehör ska anslutas, eller redan finns installe-
rade, ansluts korten i serie.
Då det kan förekomma olika inkopplingar av tillbehör,
ska du alltid läsa instruktionen i manualen för det tillbe-
hör som ska installeras.
Vidarekoppla en +12V matningskabel från huvudproduk-
ten till din RMU S40. RMU S40 bör anslutas sist på
kommunikationsslingan.
Värmepump/Inomhusmodul/Styrmodul
AA5-X4
AA4-X1
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
RMU S40
+12V
GND
B
A
4
3
2
1
Tillbehör
B
A
GND +12V
Huvudprodukt
RMU S40
Tillbehör
TÄNK PÅ!
Installera alltid en +12V matningskabel från
huvudprodukten till tillbehör med AXC-modul,
för vidarekoppling till RMU S40.
NIBE RMU S40 | SE8

Igångkörning
RUMSGIVARE
Rumsenheten RMU S40 innehåller en rumsgivare med
samma funktion som rumsgivare (BT50) som följer med
huvudprodukten.
Detta ger möjlighet att välja vilken rumsgivare huvudpro-
dukten ska använda för visning och eventuell reglering
av rumstemperaturen.
TÄNK PÅ!
I huvudproduktens meny 1.3.3 - "Rumsenhe-
ter", kan du själv välja vilken rumsgivare du vill
använda för kontrollstyrning.
Rumsenheten har upp till fyra funktioner:
1. Redovisa aktuell rumstemperatur i värmepumpens/in-
omhusmodulens display.
2. Ge möjlighet att ändra rumstemperaturen.
3. Ge möjlighet att förädla/stabilisera rumstemperatu-
ren.
4. Ge möjlighet att redovisa och styra fukthalten.
Montera rumsenheten på en neutral plats där inställd
temperatur önskas. Lämplig plats är exempelvis en fri
innervägg i hall ca. 1,5 m över golv. Det är viktigt att
rumsenheten inte hindras från att mäta korrekt
rumstemperatur, exempelvis genom placering i nisch,
mellan hyllor, bakom gardin, ovanför eller nära värmekäl-
la, i drag från ytterdörr eller i direkt solinstrålning.
Styrning av rumsenheten aktiveras i meny 1.3.3 -
"Rumsenheter".
TÄNK PÅ!
Stängda golv-/radiatortermostater påverkar in-
omhustemperaturen.
INSTÄLLNINGAR I HUVUDPRODUKT
Grundinställningarna för varje RMU S40 gör du i huvud-
produkten. För att lättare kunna veta i vilket rum
RMU S40 är placerad, kan du ge varje rumsenhet ett
unikt namn.
TÄNK PÅ!
Huvudproduktens mjukvara ska vara av senaste
version.
KLIMATSYSTEM OCH ZONER
Flera klimatsystem används när olika framledningstem-
peraturer krävs för olika delar av anläggningen, till exem-
pel när det finns både golvvärme och radiatorer i en
fastighet.
Ett klimatsystem kan delas upp i flera zoner som kan
tilldelas en eller flera givare eller andra tillbehör. En zon
kan vara ett specifikt rum eller en del av en större lokal.
12
6
39
4
1 2 3
A
B
I exemplet visas en fastighet med två klimatsystem.
Klimatsystem "A" är ett radiatorsystem med tre zoner.
Med en styrd radiatorventil kan temperaturen styras in-
dividuellt för zon 1, 2 och 3.
Klimatsystem "B" är ett golvvärmesystem med en zon
som är styrande.
REPEATER RPP 10
Om kommunikationen är svag mellan huvudprodukt och
tillbehör i någon zon, kan en repeater (RPP 10) behöva
installeras för att förstärka signalen mellan zonerna.
1 2
3
1 2
3
Huvudprodukt Repeater
9NIBE RMU S40 | SE

TRÅDLÖS ANSLUTNING
1. Gå till huvudprodukten och välj meny 5.4 – "Anslut
trådlösa enheter" och följ guiden. Här ger du varje
RMU S40 ett unikt namn.
TIPS!
Gå till meny 2 – "Anslutningar" för att hitta
startguiden igen vid senare tillfälle.
2. Välj trådlösanslutning i din RMU S40.
3. Invänta meddelandet "Anslutningen lyckades".
4. Gör dina inställningar för RMU S40 i huvudproduk-
tens meny 1.3.3 – "Rumsenheter".
TÄNK PÅ!
Se installatörshandboken för huvudprodukten.
TRÅDAD ANSLUTNING
För att kunna ge RMU S40 ett unikt namn i huvudpro-
dukten måste den först tilldelas en adress, ett nummer
(1 – 8):
1. Välj en adress på RMU S40 genom att tilldela den
ett unikt nummer (1 – 8) i meny 2 - "Anslutningar".
2. Gå till huvudprodukten och välj meny 7.2.1 – "Lägg
till/ta bort tillbehör" och aktivera RMU S40 eller tryck
på "Sök tillbehör".
3. Välj trådad anslutning i din RMU S40.
4. Välj en adress (1 – 8) till din RMU S40.
Om kommunikationsfel uppstår, mellan RMU S40
och din huvudprodukt, ombeds du att kontrollera
vald adresss och justera vid behov.
5. Gör dina inställningar för RMU S40 i huvudproduk-
tens meny 1.3.3 – "Rumsenheter".
TÄNK PÅ!
Se installatörshandboken för huvudprodukten.
Styrning – Introduktion
DISPLAYENHET
22.3°
KITCHEN
-5.6°
Outdoor
12:45 05 January
22.3°
KITCHEN
Outdoor
22.3°
-5.6°
Outdoor
UN
Statuslampa
Plats för minneskort
Display
Av/På-knapp
STATUSLAMPAN
Statuslampan visar nuvarande driftstatus. Den:
• är släckt vid normal funktion.
• lyser rött vid utlöst larm.
Om statuslampan lyser rött får du information och förslag
på lämpliga åtgärder i displayen.
AV/PÅ-KNAPPEN
Av/på-knappen (SF1) har två funktioner:
• starta
• stänga av
För att starta: För strömställaren uppåt.
För att stänga av: För strömställaren nedåt.
DISPLAYEN
På displayen visas instruktioner, inställningar och
driftinformation.
PLATS FÖR MINNESKORT
På rumsenhetens vänstra sida finns plats för ett min-
neskort (MicroSD).
TIPS!
RMU S40 uppdateras automatiskt från huvud-
produkten när ny mjukvara finns tillgänglig.
NIBE RMU S40 | SE10

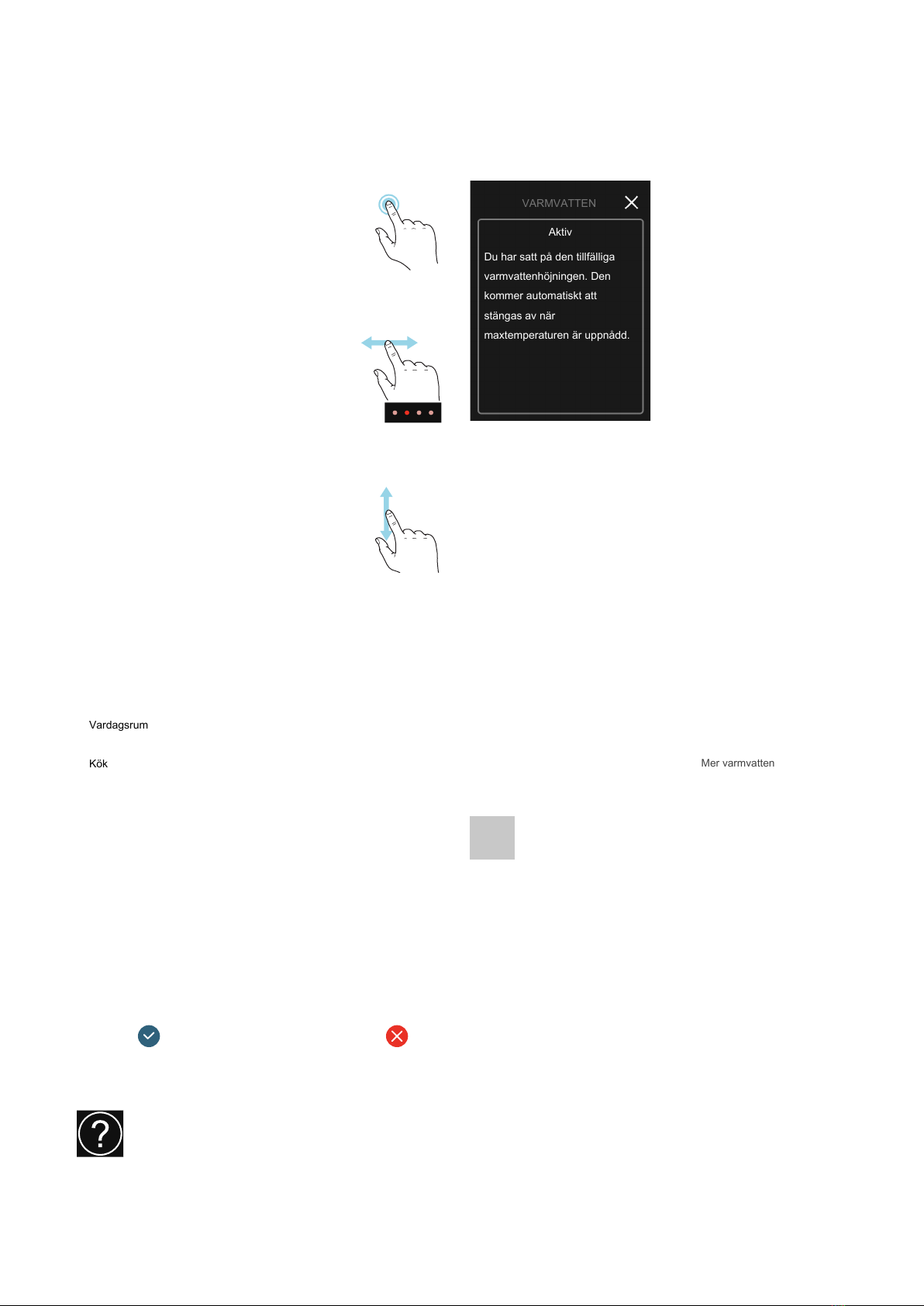

NAVIGERING
RMU S40 har en pekskärm där du enkelt navigerar ge-
nom att trycka och dra med fingret.
VÄLJA
De flesta val och funktioner aktiveras
genom att trycka lätt på displayen med
fingret.
BLÄDDRA
Prickarna i nederkant visas om det finns
flera sidor.
Dra med fingret åt höger eller vänster
för att bläddra mellan sidorna.
RULLA
Innehåller menyn flera undermenyer
kan du se mer information genom att
dra med fingret uppåt eller nedåt.
ÄNDRA EN INSTÄLLNING
Tryck på den inställning du vill ändra.
Om det är en på/av-inställning ändras den direkt när du
trycker.
Vardagsrum
Kök
Om det finns flera möjliga värden får du upp ett snurrhjul
som du drar uppåt eller nedåt för att hitta önskat värde.
Tryck på för att spara din ändring, eller på för att
avbryta.
HJÄLPMENY
I några menyer finns en symbol som visar att
extra hjälp finns att tillgå.
Tryck på symbolen för att öppna hjälptexten.
Du kan behöva dra med fingret för att se all text.
HEMSKÄRMAR
INFORMATIONSSIDOR
Vilken information som visas beror på vilken produkt du
har och vilka tillbehör som är kopplade till produkten.
VARMVATTEN
Du har satt på den tillfälliga
varmvattenhöjningen. Den
kommer automatiskt att
stängas av när
maxtemperaturen är uppnådd.
Aktiv
FUNKTIONSSIDOR
På funktionssidorna kan du både se information om nu-
varande status och enkelt göra de vanligaste inställning-
arna. Vilka funktionssidor som visas beror på vilken
produkt du har och vilka tillbehör som är kopplade till
produkten.
VÄRME
Zon 1
VARMVATTEN
Mer varmvatten
Dra med fingret åt höger eller vänster för att
bläddra mellan funktionssidorna.
11NIBE RMU S40 | SE

Menyträd
Kort
Arbetar mot inställd temperatur
Menysymbol
Inställd temperatur
Aktuell temperatur
VÄRME
Klimatsystem 1
Tryck på kortet för att justera önskat värde. På vissa
funktionssidor drar du med fingret uppåt eller nedåt för
att få fram fler kort.
MENYTRÄD
I menyträdet hittar du samtliga menyer och kan göra
mer avancerade inställningar.
VÄRME
Klimatsystem 1
Du kan alltid trycka på "X" för att komma tillbaka till
hemskärmarna.
Styrning – Menyer
HEMSKÄRMAR
VÄRME OCH KYLA
Här gör du temperaturinställningar för anläggningen.
Om klimatsystemet i huset har flera zoner för värme
respektive kyla visas det på displayen med en funktions-
sida för varje zon.
Inställning av temperatur (utan styrande rumsgivare
aktiverad):
Inställningsområde: -10 – 10
Displayen visar inställt värde för värme/kyla (kurvförskjut-
ning). För att höja eller sänka inomhustemperaturen ökar
eller minskar du värdet i displayen.
Det antal steg som värdet måste ändras för att åstad-
komma en grads förändring av inomhustemperaturen
beror på husets klimatsystem. Vanligtvis räcker det med
ett steg men i vissa fall kan flera steg krävas.
Ställ in önskat värde. Det nya värdet visas på höger sida
om symbolen på hemskärm kyla.
Inställning av temperatur (med styrande rumsgivare
aktiverad):
Värme
Inställningsområde: 5 – 30 °C
Kyla
Inställningsområde: 5 – 35 °C
Värdet i displayen visas som en temperatur i °C om zo-
nen styrs av rumsgivare.
TÄNK PÅ!
Ett trögt klimatsystem som t.ex. golvvärme
kan vara olämpligt att styra med rumsgivare.
TÄNK PÅ!
En höjning av rumstemperaturen kan bromsas
av termostaterna till radiatorerna eller golvvär-
men. Öppna därför termostaterna helt, utom i
de rum där en svalare temperatur önskas, t.ex.
i sovrum.
NIBE RMU S40 | SE12

TIPS!
Vänta ett dygn innan du gör en ny inställning,
så att rumstemperaturen hinner stabilisera sig.
Om det är kallt ute och rumstemperaturen är
för låg, öka kurvlutningen i meny 1.30.1 ett
steg.
Om det är kallt ute och rumstemperaturen är
för hög, sänk kurvlutningen meny 1.30.1 ett
steg.
Om det är varmt ute och rumstemperaturen är
för låg, öka värdet i meny 1.1.1 ett steg.
Om det är varmt ute och rumstemperaturen är
för hög, sänk värdet i meny 1.1.1 ett steg.
VARMVATTEN
Vid tillfälligt ökat varmvattenbehov kan du i denna meny
välja en höjning av varmvattentemperaturen under valbar
tid.
Du kan även välja "Mer varmvatten" i huvudproduktens
meny 2.1.
VENTILATION
Här kan du tillfälligt öka eller minska ventilationen i bo-
staden.
Återgångstiden för fläkten kan vid behov ändras i huvud-
produktens meny 1.2.5 – "Fläktåtergångstid".
POOL
Här kan du ändra temperatur på vattnet i poolen eller
aktivera/inaktivera uppvärmningen.
PV SOL
Du kan avläsa värdet på den effekt som solpanelerna
lämnar för tillfället.
Du kan även se hur många kWh solpanelerna har produ-
cerat under aktuell kalendermånad.
HEMMA/BORTA
Här kan du aktivera eller avaktivera funktionen "Bortalä-
ge".
Funktionen aktiveras genom att du väljer "Borta" när du
lämnar bostaden. För att avaktivera väljer du "Hemma".
Inställningar för "Bortaläge" görs i huvudproduktens
meny 4.5 "Bortaläge".
MENY 1 – NATTLÄGE
NATTLÄGE
Inställning: Av/på
SCHEMA NATTLÄGE
Inställning: 00.00 – 23.59
Här kan du aktivera nattläge.
Aktivera nattläge under den tid på dygnet du vill stänga
av bakgrundsbelysningen.
MENY 2 – ANSLUTNINGAR
Välj trådlös eller trådad anslutning.
TRÅDLÖS ANSLUTNING
Välj trådlös anslutning.
Gå till huvudprodukten och välj meny 5.4 – "Anslut tråd-
lösa enheter".
TRÅDAD ANSLUTNING
Välj en kommunikationsadress på RMU S40 genom att
tilldela den ett unikt nummer i denna meny.
Inställning: 1 – 8
MENY 4 – LICENSER
Här hittar du licenser för öppen källkod.
MENY 7 – VISA ZONER
Här kan du välja vilka zoner du vill ska visas i din
RMU S40, för värme respektive kyla.
Du kan välja att visa maximalt tio zoner.
MENY 8 – FABRIKSINSTÄLLNING
Återställning till fabriksinställning.
MENY 9 – INFORMATION
Här visas information om produkten och vilken version
av mjukvara som är installerad.
TÄNK PÅ!
Du kan välja att styra din huvudprodukt efter
fukthalten (RH) i luften, vilken mäts av din
RMU S40. Aktivera detta val i meny 7.1.6.4 –
"Fuktstyrning" i huvudprodukten.
Du kan även välja att styra din huvudprodukt
efter fukthalten (RH) i luften vid kyldrift. (Om
du har kyla installerat och aktiverat.) Aktivera
detta val i meny 7.1.7.2 – "Fuktstyrning" i huvud-
produkten. Välj "Begränsa RH i kyla".
13NIBE RMU S40 | SE

Komfortstörning
I de allra flesta fall märker RMU S40 av en driftstörning
(en driftstörning kan leda till störning av komforten) och
visar detta med larm och instruktioner om åtgärd i dis-
playen.
HANTERA LARM
Värme
Larm
Här beskrivs larmet i korthet
samt ges förslag på åtgärd.
Visa mer info
LARM
12
Larm
Återställ larm
Aktivera hjälpdrift
Vid larm har en driftstörning av något
slag uppstått vilket visas genom att
statuslampan lyser med ett fast rött
sken. En dialogruta visas i displayen
med information om larmet.
LARM
Vid larm med röd statuslampa har det
inträffat en driftstörning. I displayen
kan du se vilken typ av larm det är och
återställa det.
I många fall räcker det att välja ”Åter-
ställ larm” för att anläggningen ska
återgå till normal drift.
Om larmindikeringen försvinner efter
du valt ”Återställ larm” är larmet bor-
ta. Om larmet återkommer är orsaken
till problemet kvar.
"Hjälpdrift" är en typ av reservläge. Detta innebär att an-
läggningen försöker göra värme och/eller varmvatten
trots att det finns någon typ av problem. Detta kan inne-
bära att värmepumpens kompressor inte är i drift. Det
är i så fall eventuell eltillsats som gör värme och/eller
varmvatten.
TÄNK PÅ!
För att kunna välja "Hjälpdrift" måste någon
larmåtgärd vara vald i meny 7.1.8.1 – "Larmåt-
gärder" i huvudprodukten.
TÄNK PÅ!
Att välja "Hjälpdrift" är inte samma sak som att
rätta till problemet som orsakade larmet. Sta-
tuslampan kommer därför fortsätta att lysa rött.
FELSÖKNING
KOMMUNIKATIONSFEL
RMU S40 har tappat kontakten med huvudprodukten.
Trådlös anslutning
• Kontrollera att avståndet mellan huvudprodukt och
RMU S40 inte är för långt.
• Om kommunikationen är svag mellan huvudprodukt
och tillbehör i någon zon, kan en repeater (RPP 10)
behöva installeras för att förstärka signalen mellan
zonerna.
Trådad anslutning
• Kontrollera att kabeln är korrekt ansluten mellan
RMU S40 och huvudprodukten.
• Kontrollera att adresserna i rumsenhetens meny "In-
stallation" och huvudproduktens meny 7.2.1 stämmer
överens.
DISPLAYEN ÄR SLÄCKT
Ingen information syns på displayen.
• Kontrollera om skärmsläckaren är aktiv genom att
trycka på skärmen.
• Kontrollera att av/på-knappen är i läge på.
• Kontrollera att kabeln är korrekt ansluten mellan
RMU S40 och huvudprodukten.
• Om RMU S40 är inställd på "nattläge" är displayen
släckt. (Se Meny 1 – Nattläge.)
NIBE RMU S40 | SE14

Tekniska uppgifter

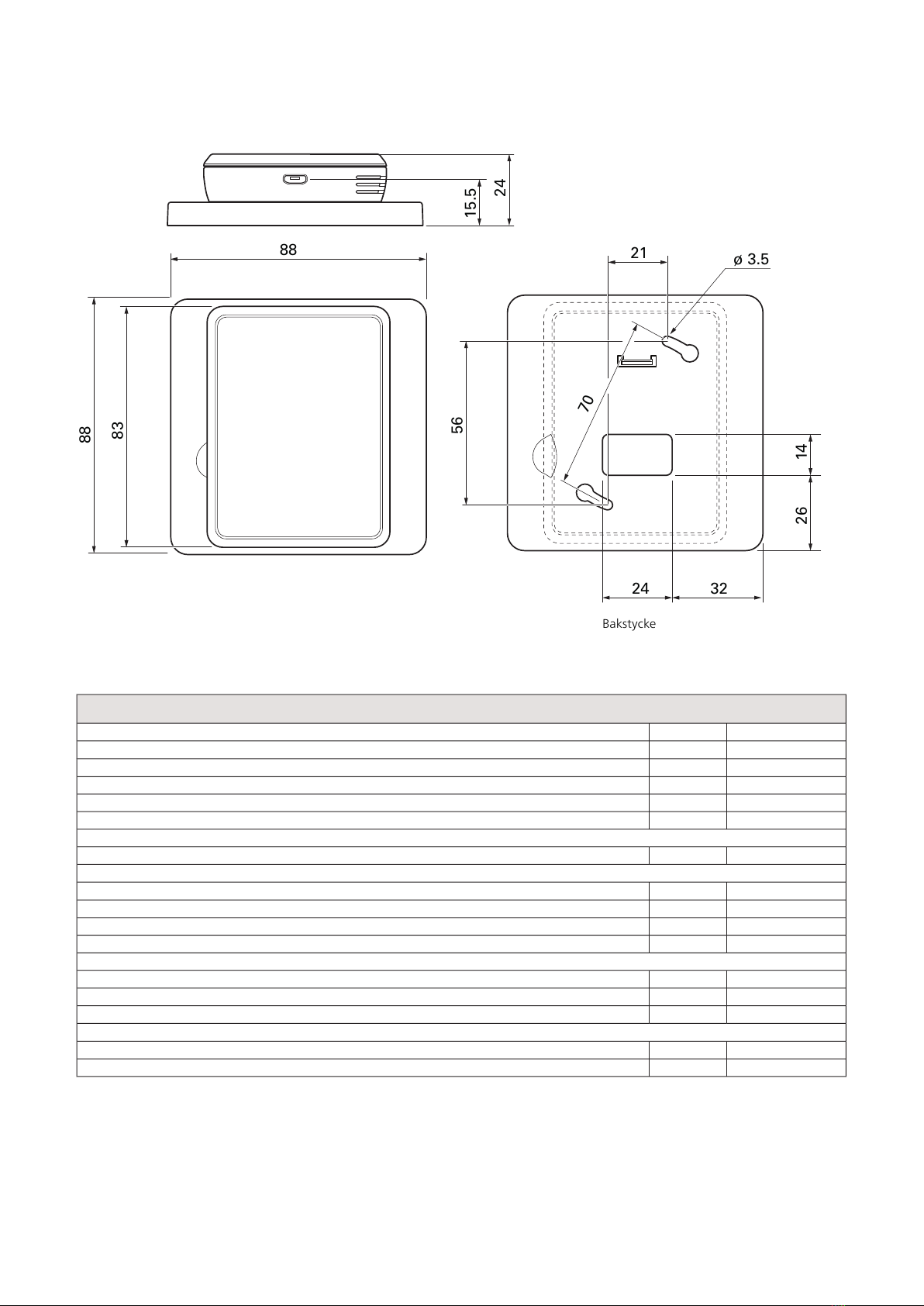

MÅTT
26
15.5
24
14
24 32
88 21
88
56
70
83
ø 3.5
Bakstycke
TEKNISKA DATA
RMU S40
12VDC 100mAMärkspänning (från huvudprodukt)
24VAC 120mAMärkspänning (extern strömförsörjning)
5VDC 250mAMärkspänning (extern USB)
IP20Kapslingklass
0,33kVMärkvärde för impulsspänning
2Nedsmutsningsgrad
Trådlösa enheter
3,5dbm2,405 – 2,480 GHz max effekt
Övrigt
Typ 1Driftsätt (EN60730)
5 – 55°CDriftområde temperatur
20 – 80%RHDriftområde fukthalt
5 – 50°COmgivningstemperatur
Mått och vikt
88 x 88 x 8mmBakstycke (Bredd x Höjd x Djup)
64 x 85 x 16mmMått display (Bredd x Höjd x Djup)
80gVikt
Artikeldata
067 650Art nr
621 24 80RSK nr
15NIBE RMU S40 | SE

Important information
SAFETY INFORMATION
This manual describes installation and service proced-
ures for implementation by specialists.
The manual must be left with the customer.
This appliance can be used by children
aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and
knowledge if they have been given super-
vision or instruction concerning use of the
appliance in a safe way and understand
the hazards involved. Children shall not
play with the appliance. Cleaning and user
maintenance shall not be made by children
without supervision.
This is an original manual. It may not be
translated without the approval of NIBE.
Rights to make any design or technical
modifications are reserved.
©NIBE 2021.
SYMBOLS
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should consider when installing
or servicing the installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
GENERAL
NIBE hereby declares that this type of radio equipment
EA001-A-XXX corresponds with directive 2014/53/EU.
The full text of the EU Declaration of Conformity can be
found at nibe.eu.
MARKING
The CE mark is obligatory for most products
sold in the EU, regardless of where they are
made.
CE
Classification of enclosure of electro-technical
equipment.
IP20
Read the Installer Manual.
Class III control symbol
RECOVERY
Leave the disposal of the packaging to the in-
staller who installed the product or to special
waste stations.
Do not dispose of used products with normal
household waste. It must be disposed of at a
special waste station or dealer who provides this type
of service.
Improper disposal of the product by the user results in
administrative penalties in accordance with current le-
gislation.
OPEN SOURCE CODE
This product contains software covered by an open
source code licence. For more information as well as
access to the source code, visit opensource.nibe.eu.
NIBE RMU S40 | GB16
English

General
With RMU S40 you can control and monitor your NIBE
heat pump/indoor module/control module (main product)
from another room in the house.
COMPATIBLE PRODUCTS
Main products in NIBE S-series.*
*RMU S40 is not compatible with SMO S30.
CONTENTS
22.3°
KITCHEN
-5.6°
Outdoor
12:45 05 January
22.3°
KITCHEN
Outdoor
22.3°
-5.6°
Outdoor
UN
1 x RMU S40 with rear panel
MOUNTING
RMU S40 can be installed directly against a wall or with
the aid of the enclosed rear panel. If you use the en-
closed rear panel, you can install RMU S40 in a standard
connection box.
If you want to use the room sensor in RMU S40, the
position of the unit is important, see section Room
sensor.
Use all mounting points and mount the module upright,
flat against the wall. Leave at least 100 mm of free space
around the module to allow access and make cable
routing easier during installation and servicing.
Caution
The screw type must be adapted to the surface
on which installation is taking place.
INSTALLATION WITHOUT REAR PANEL
1. Unscrew 2 screws at a distance of 32 mm.
2. Connect RMU S40 to the main product, see section
"Electrical connection".
3. Hang RMU S40 on the screws.
17NIBE RMU S40 | GB

INSTALLATION WITH REAR PANEL
1. Screw the rear panel onto the wall using 2 screws.
UN
2. Connect RMU S40 to the main product, see section
"Electrical connection".
UN
3. Angle the display unit and secure the unit to the two
clamps at the bottom of the rear panel.
UN
4. Press RMU S40 firmly to the top of the rear panel.
UN
Room unit design
SF1
AA32
X5
X1
AA4
Display unitAA4
Space for memory card (Micro-SD)AA32
Terminal block, communication and voltageX1
Power supply, Micro-USBX5
On/Off button (Switch)SF1
Designations according to standard EN 81346-2.
NIBE RMU S40 | GB18

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with national provisions.
The main product must be disconnected from
the power supply when installing RMU S40.
• To prevent interference, sensor cables to external
connections must not be laid close to high voltage
cables.
• The minimum area of communication and sensor
cables to external connections must be 0.5 mm² up
to 50 m, for example EKKX, LiYY or equivalent.
• RMU S40 restarts after a power failure.
You can connect max 32 wireless units and 8 wired
RMU S40 to the main product. If you connect more than
three wired units to the main product (of which max.
two RMU S40), these require an external power supply.
POWER SUPPLY
RMU S40 is not battery powered. For the power supply,
you can use a USB mains adapter (5 V) and connect it
to "Supply voltage, Micro-USB" (X5).
Max. cable length for USB connection: 3 metres.
WIRED CONNECTION
You can connect your RMU S40 to your main product
to provide power and communication.
CONNECTION TO MAIN PRODUCT
Heat pump/indoor module
The terminal block in RMU S40 (AA4-X1) is connected
to terminal block X30:1-4 on the PCB (AA2) in the heat
pump/indoor module.
If more accessories are to be connected, or are already
installed, the boards are connected in series.
Because there can be different connections for accessor-
ies, you should always read the instructions in the
manual for the accessory that is to be installed.
RMU S40
RMU S40
RMU S40
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
AA4-X1
AA4-X1
AA2-X30
AA4-X1
AA4-X5
Värmepump, inomhusmodul
B
A
GND +12V
1 2 3 4
USB
Heat pump, indoor module
RMU S40
RMU S40
RMU S40
USB
19NIBE RMU S40 | GB

Control module
The terminal block in RMU S40 (AA4-X1) is connected
to terminal block X9:7–10 on the joint board (AA100) in
the control module.
If more accessories are to be connected, or are already
installed, the boards are connected in series.
Because there can be different connections for accessor-
ies, you should always read the instructions in the
manual for the accessory that is to be installed.
RMU S40
RMU S40
RMU S40
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
+12V
GND
B
A
4
3
2
1
Styrmodul
GND
B
+12V
A
AA4-X1
AA4-X1
AA100-X9
AA4-X1
AA4-X5
7
8
9
10
USB
Control module
RMU S40
RMU S40
RMU S40
USB
CONNECTION OF ACCESSORIES AND AN
RMU S40
If more accessories are to be connected, or are already
installed, the boards are connected in series.
Because there can be different connections for accessor-
ies, you should always read the instructions in the
manual for the accessory that is to be installed.
Connect a +12V supply cable from the main product to
your RMU S40. RMU S40 should be connected last in
the communication loop.
Värmepump/Inomhusmodul/Styrmodul
AA5-X4
AA4-X1
1
2
3
4
5
6
7
8
A
B
GND
A
B
GND
RMU S40
+12V
GND
B
A
4
3
2
1
Tillbehör
B
A
GND +12V
Main product
RMU S40
Accessories
Caution
Always install a +12V supply cable from the
main product to the accessory with the AXC
module, for connection to RMU S40.
NIBE RMU S40 | GB20
