Nibe RMU 40 User guide

LEK
RMU 40
SE
Installatörshand Rumsenhet
GB
Installer manual Room unit
DE
Installateurhandbuch Raumeinheit
FI
Asentajan käsikirja Huoneyksikkö
FR
Manuel installateur Unité d'ambiance
NL
Handleiding voor installateur Ruimte-eenheid
IHB 1722-10
031435

Svenska
Viktig information
OBS!
Denna symbol betyder fara för människa eller
maskin.
TÄNK PÅ!
Vid denna symbol finns viktig information om
vad du ska tänka på när du sköter din anlägg-
ning.
TIPS!
Vid denna symbol finns tips om hur du kan un-
derlätta handhavandet av produkten.
Allmänt
Med RMU 40 kan du styra och övervaka din NIBE värme-
pump/inomhusmodul från ett annat rum i huset.
Kompatibla produkter
■F730
■F750
■VVM 225
■VVM 310
■VVM 320
■VVM 325
■VVM 500
■SMO 40
■F1145
■F1155
■F1245
■F1255
■F1345
■F1355
■F370
■F470
Innehåll
RMU 401 st
Platsdistans1 st
Skruvar2 st

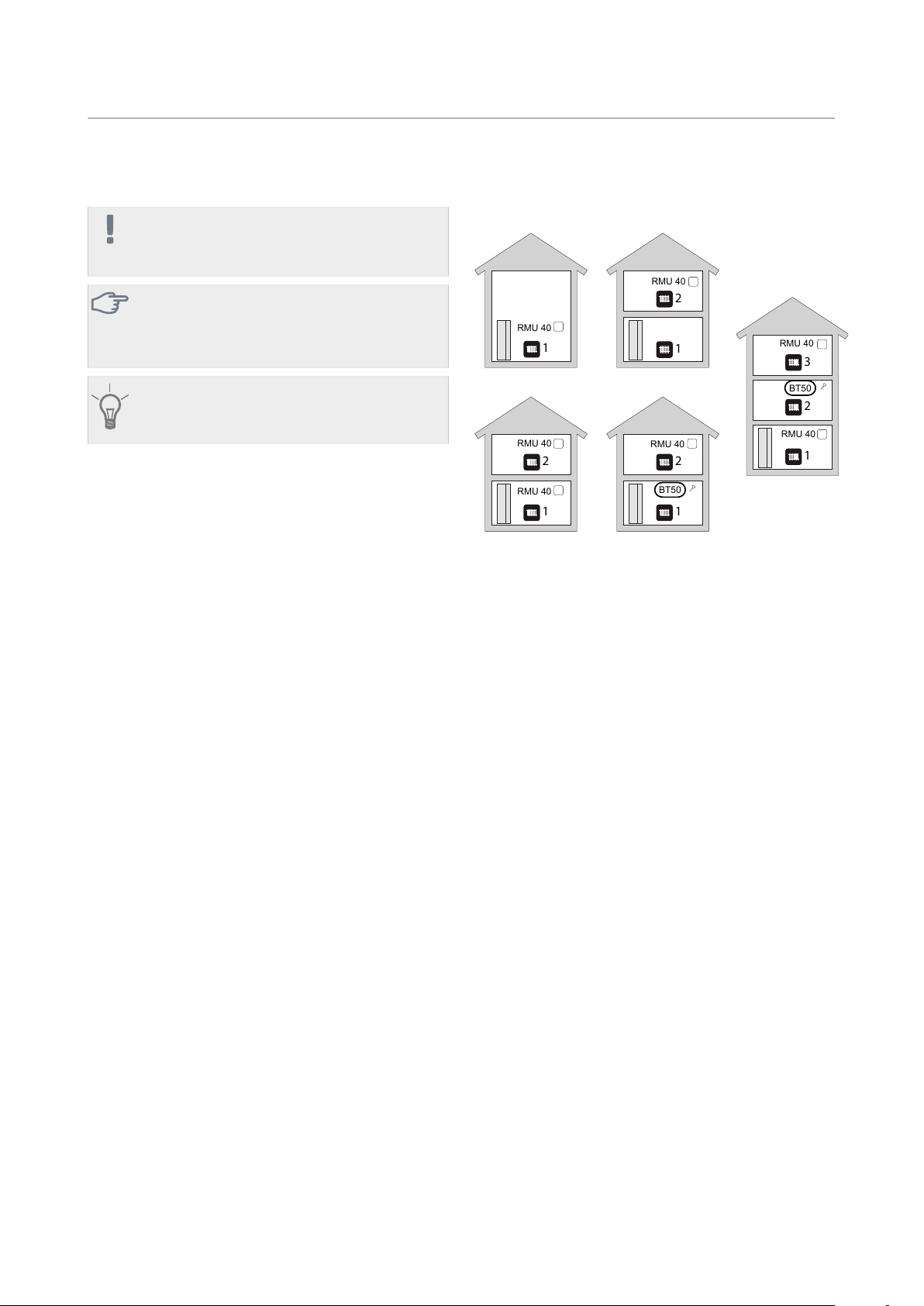

Installationsmöjligheter
RMU 40 kan installeras på flera olika sätt, varav några
visas nedan.
1
1
2
1
21
2
3
1
2
RMU40
RMU40
RMU40
RMU40
RMU40
RMU40
RMU40
BT50
BT50
3RMU 40 | SE

Rumsgivare
RMU 40 innehåller en rumsgivare med samma funktion
som den som följer med värmepumpen/inomhusmodu-
len (BT50).
Detta ger möjlighet att välja vilken rumsgivare värme-
pumpen/inomhusmodulen ska använda för visning och
eventuell reglering av rumstemperaturen.
TÄNK PÅ!
Om både rumsgivare (RTS 40) och rumsenhet
är installerade i samma klimatsystem används
bara temperaturen från RTS 40 för visning,
styrning och loggning.
Rumsgivaren har upp till tre funktioner:
1. Redovisa aktuell rumstemperatur i värmepum-
pens/inomhusmodulens display.
2. Ger möjlighet att ändra rumstemperaturen i °C.
3. Ger möjlighet att förädla/stabilisera rumstempe-
raturen.
Montera givaren på en neutral plats där inställd tem-
peratur önskas. Lämplig plats är exempelvis en fri in-
nervägg i hall ca. 1,5 m över golv. Det är viktigt att
givaren inte hindras från att mäta korrekt rumstempe-
ratur, exempelvis genom placering i nisch, mellan
hyllor, bakom gardin, ovanför eller nära värmekälla,
i drag från ytterdörr eller i direkt solinstrålning. Även
stängda radiatortermostater kan orsaka problem.
Om givaren ska användas till att ändra rumstempera-
turen i °C och/eller för att förädla/stabilisera
rumstemperaturen måste givaren aktiveras i värme-
pumpens/inomhusmodulens meny 1.9.4.
TÄNK PÅ!
Om rumsgivaren används i rum med golvvär-
me bör den endast ha visande funktion, inte
styrning av rumstemperatur.

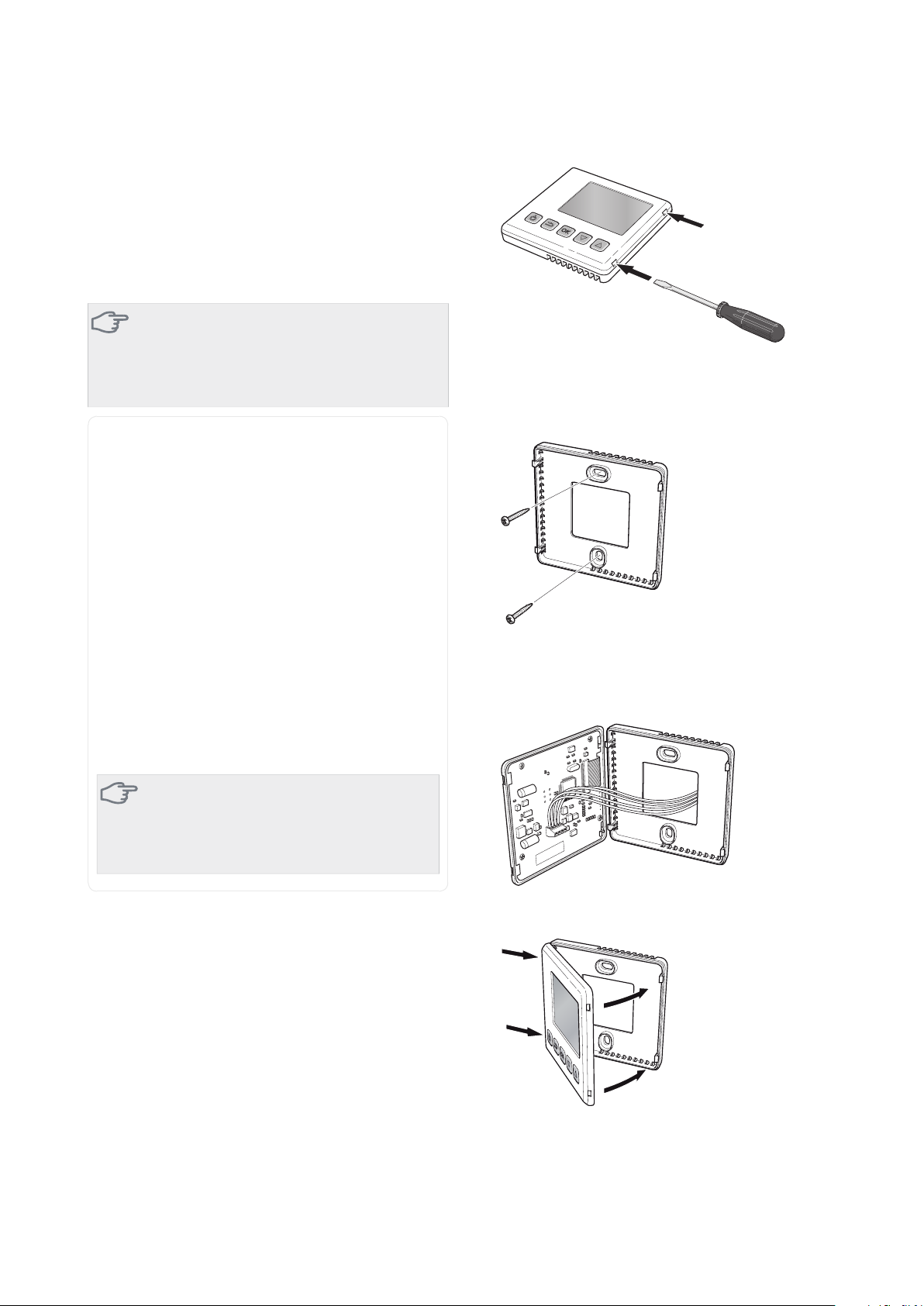

Montering
RMU 40 kan inte monteras direkt mot en vägg eftersom
en anslutningsplint sticker ut på baksidan.
Montera antingen RMU 40 i en ledig apparatdosa eller
på den medföljande plastdistansen.
Om du vill använda rumsgivaren i RMU 40 är placeringen
av rumsenheten viktig. Se avsnitt "Rumsgivare".
1.
LEK
Öppna RMU 40 genom att sätta in en skruvmejsel i
en av de 4 mm breda springorna i kanten. Tryck rakt
inåt med skruvmejseln för att öppna klämman.
Upprepa för de övriga tre klämmorna.
2.
LEK
Utan plastdistans: Placera bakpanelen framför appa-
ratdosan och skruva fast den i väggen.
Med plastdistans: Skruva fast plastdistansen i väg-
gen. Skruva sedan fast bakpanelen i plastdistansen
med de medföljande två skruvarna.
3.
LEK
Gör inkopplingen enligt avsnitt "Elinkoppling".
4.
LEK
Vinkla frontpanelen ca 30° och fixera de två kläm-
morna på ena sidan. Stäng sedan enheten och tryck
fast de två klämmorna på andra sidan.
RMU 40 | SE4

Elinkoppling
OBS!
All elektrisk inkoppling ska ske av behörig
elektriker.
Elektrisk installation och ledningsdragning ska
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av RMU 40 .
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning skall
utföras enligt gällande bestämmelser.
Klimatanläggningen ska vara spänningslös vid
installation av RMU 40 .
F1345 har olika elinkopplingar beroende på när värme-
pumpen tillverkades. För att se vilken elinkoppling som
gäller för din F1345, kontrollera om beteckningen "2.0"
syns ovanför plintarnas högra sida enligt bild.
LEK
Anslutning av kommunikation
Använd kabeltyp LiYY, EKKX eller likvärdig för nedanstå-
ende inkopplingar.
F1145, F1155
Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor-
tet (AA3) i värmepumpen.
F1145RMU 40
A
B
GND
+12V
8
9
10
7
11
12
13
AA3-X4
RMU40 Värmepump
AA3-X4
F1245, F1255
Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor-
tet (AA3) i värmepumpen.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Värmepump
AA3-X4
F1345 utan 2.0
Plinten i RMU 40 ansluts till plint X6:4-7 i värmepumpen.
6 74 5
F1345
Externt
GND12V AB
X6
Värmepump
RMU40
AA3-X6
5RMU 40 | SE

F1345 med 2.0, F1355
Plinten i RMU 40 ansluts till plint AA101-X10:7-10 i vär-
mepumpen.
GND12V AB
F1345 2.0
RMU 40
6789 10 11
AA101:X10
RMU40
Värmepump
L1
-X3 -X4
1 2 3
-AA101 -AA101
NL2L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2K3
C CNONC
K4
CNONC
QN10 GP16
L N L L L N N N L N L NPE PE
6789 10 1112 13 14 15 16 17 18 19 20 21 22
12V
A B 1314
-BE1
-GP16
-BE2
-BE3
AUX4
AUX5
1 2 3456789 10 1112 13 14 15
-AA3
-X6
0-10V
-EP14-EP15
-BF1
1617 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
13123
-X23
-BT1
-BT50
-BT25
-BT6
AUX1
AUX2
AUX3
-BT7
-BT71
2.0
1 2 345
-X10
A B A B
-AA101
6789 10 11 12 13 14 15 16 17 18 19 20 2122
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
0-10V
AA101:X10

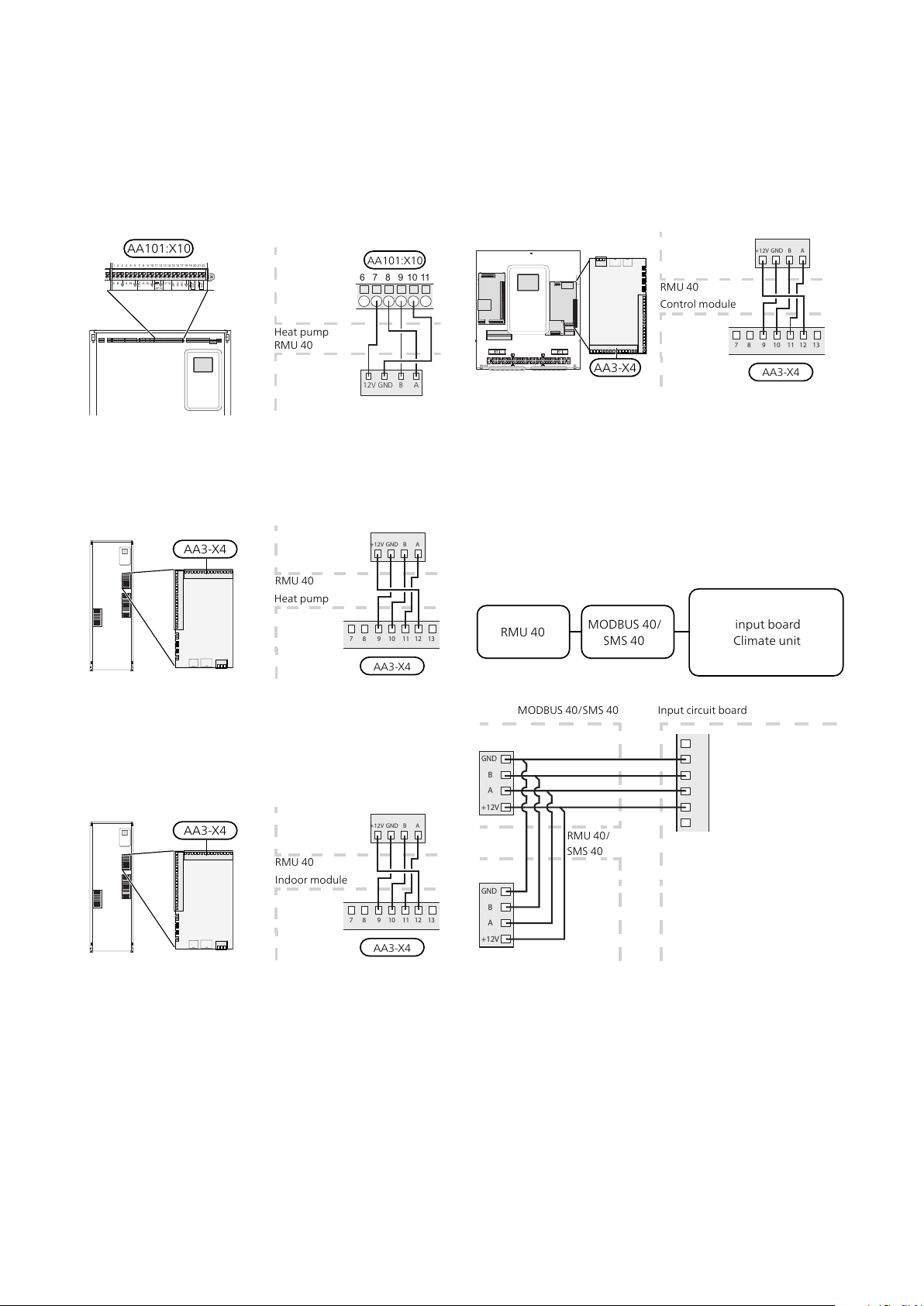

F370, F470, F730, F750
Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor-
tet (AA3) i värmepumpen.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Värmepump
AA3-X4
VVM 225, VVM 310, VVM 320, VVM 325, VVM 500
Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor-
tet (AA3) i inomhusmodulen.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Inomhusmodul
AA3-X4
SMO 40
Plinten i RMU 40 ansluts till plint X4:9–12 på ingångskor-
tet (AA3) på SMO 40.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Styrmodul
LEK
AA3-X4
RMU 40 tillsammans med MODBUS 40 och SMS 40
Ifall RMU 40 ska anslutas tillsammans med SMS 40 eller
MODBUS 40, måste någon av dessa vara första enheten
inkopplad till klimatanläggningens anslutningsplint.
Inkoppling till och från SMS 40/MODBUS 40 sker i plint
AA9:X1.
Det går inte att koppla in fler än två enheter till klimatan-
läggningen.
Ingångskort
Klimatanläggning
RMU 40 MODBUS 40/
SMS 40
Tillbehör_singular = translation hint, 1 =
value
SMS 40
SMS 40
B
A
+12V
GND
B
A
+12V
GND
RMU 40/
SMS 40
MODBUS 40/SMS 40 Ingångskort
Tillbehör_singular = translation hint, 1&2 =
value
RMU 40 | SE6

Programinställningar
1. Håll inne bakåt-knappen på RMU 40 i 7 sekunder
för att komma åt menyn "serviceinställningar".
2. Gå in i menyn och välj vilket klimatsystem som
RMU 40 ska vara kopplad till.
3. Starta värmepumpen/inomhusmodulen, gå in i meny
"systeminställningar" (5.2) och aktivera RMU 40 för
det klimatsystem som du vill kunna styra med rum-
senheten.
4. Om du vill att värmepumpen/inomhusmodulen ska
använda rumsgivare för reglering av temperaturen
ställer du in det i meny "rumsgivarinställningar"
(1.9.4). Finns en extern rumsgivare (BT50) installerad
kommer denna att användas. I annat fall används
rumsgivaren i RMU 40 .
OBS!
Mjukvaran i värmepumpen/inomhusmodulen
måste vara version 1199 eller högre för att fun-
gera med RMU 40 .

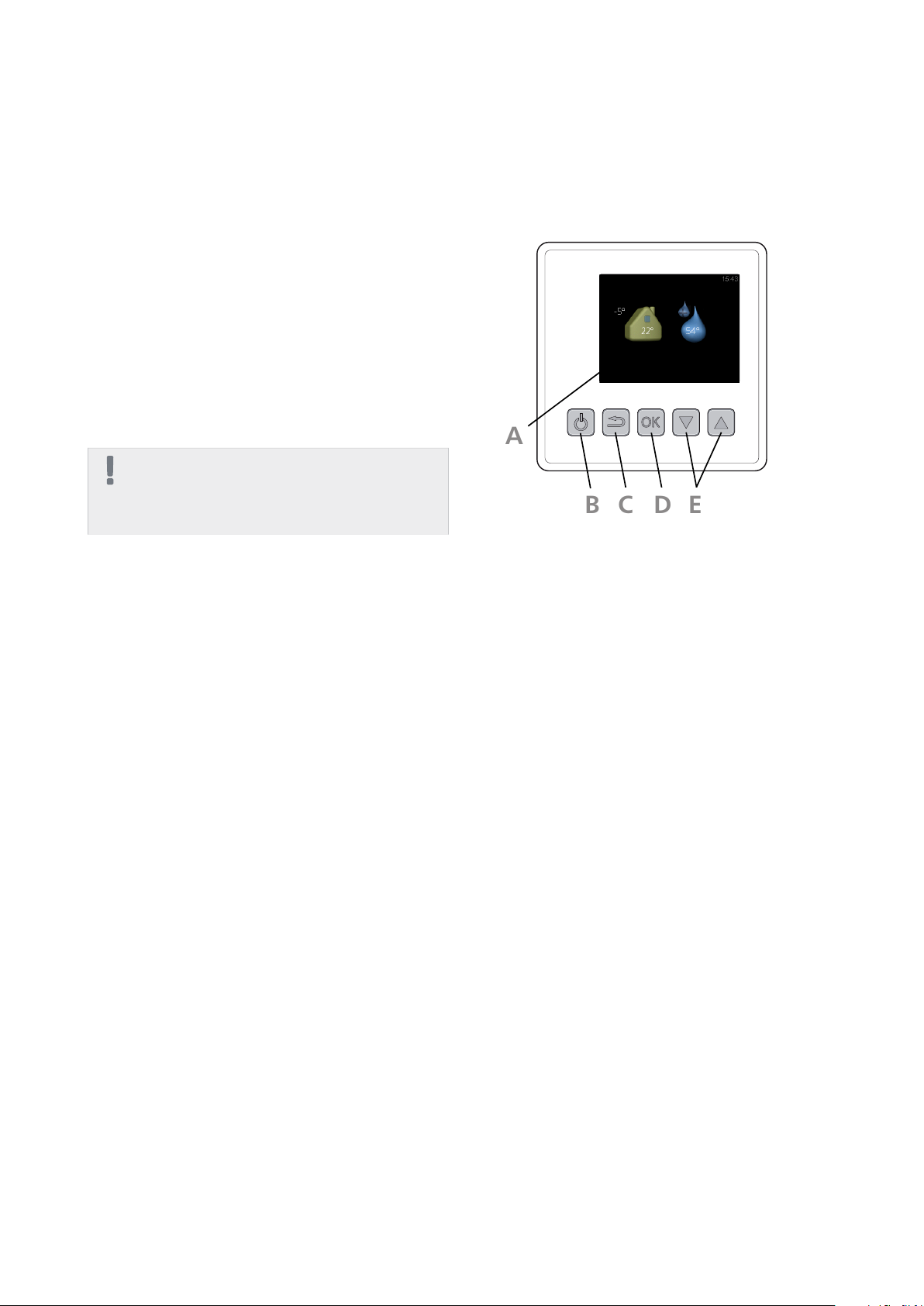

Styrning - Introduktion
Rumsenhet
A
B C D E
Display
På displayen visas instruktioner, inställningar och
driftinformation.
A
Standby-knapp
Med standby-knappen kan RMU 40 sättas i
standby-läge. Värmepumpens/inomhusmodulens
drift påverkas inte av tryck på knappen.
B
Bakåt-knapp
Bakåtknappen används för att:
■backa till föregående meny.
■ångra en inställning som ej bekräftats.
C
OK-knapp
OK-knappen används för att:
■bekräfta val av undermeny/alternativ/inställt
värde.
D
Upp- och nedknappar
Med upp- och nedknapparna kan du:
■förflytta dig i menyer och mellan alternativ.
■öka eller minska värden.
E
7RMU 40 | SE

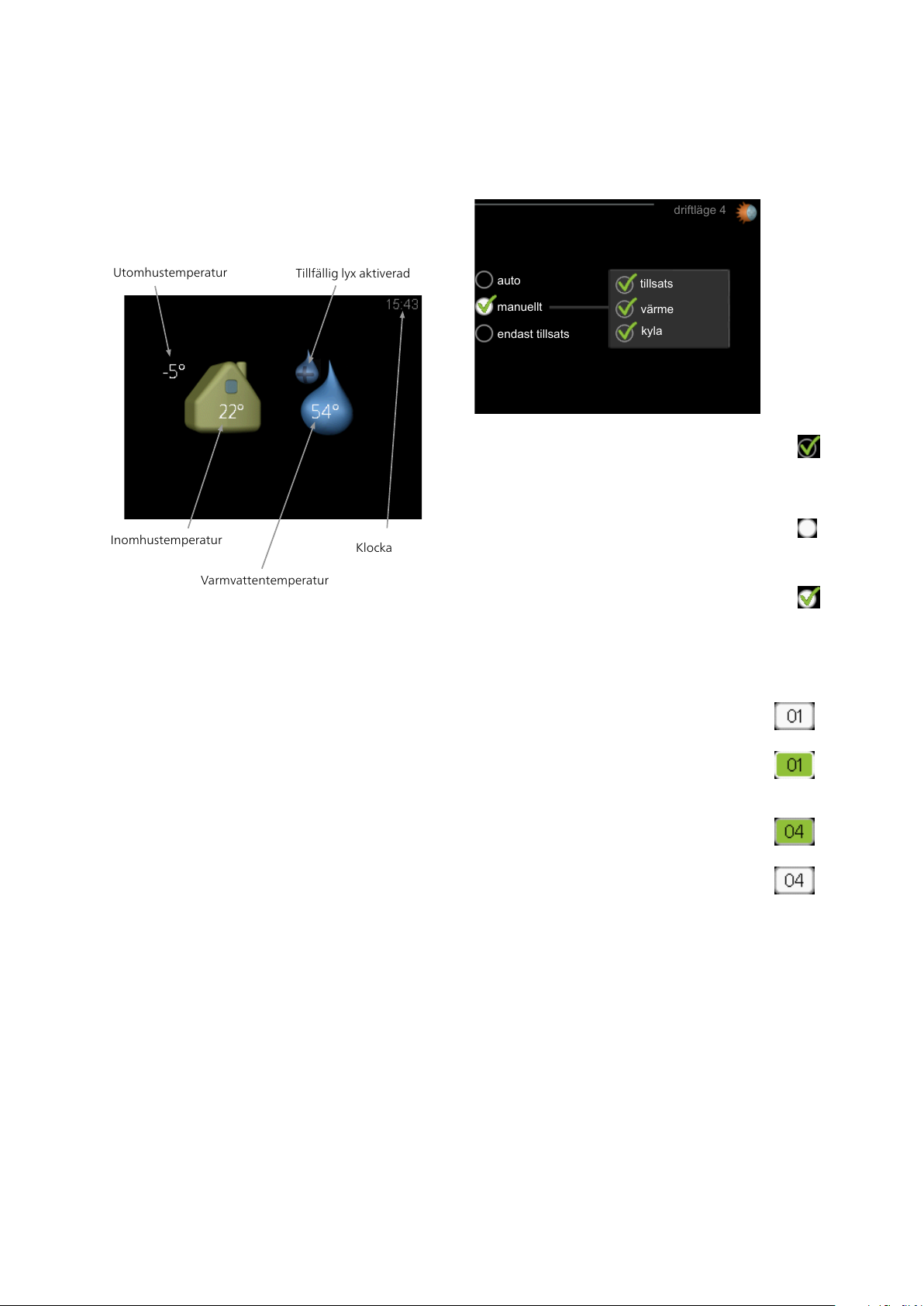

Menysystem
När RMU 40 startas upp kommer du till informationsme-
nyn. Här visas viss grundinformation om värmepum-
pens/inomhusmodulens status. Inomhustemperaturen
visas i förhållande till valt klimatsystem.
Utomhustemperatur
Inomhustemperatur
Tillfällig lyx aktiverad
Varmvattentemperatur
Klocka
Tryck på valfri knapp för att gå till huvudmenyn.
Informationsmenyn visas:
■vid uppstart.
■vid tryck på bakåt-knappen i huvudmenyn.
■efter 15 minuters inaktivitet.
Vid larm visas en symbol i displayens överkant tillsam-
mans med larmets nummer. Gå till värmepumpen/inom-
husmodulen för att få mer information.
Manövrering
För att flytta markören trycker du på upp- eller nedknap-
pen. Den markerade positionen är ljus och/eller har en
uppvikt flik.
Välja meny
För att komma vidare i menysystemet väljer du en under-
meny genom att markera den med hjälp av upp- eller
nedknappen och sedan trycka på OK-knappen.
Välja alternativ
driftläge 4
auto
manuellt
endast tillsats
tillsats
värme
kyla
I en meny med alternativ visas det valda alternativet
med en grön bock.
För att välja annat alternativ:
Markera med hjälp av upp- eller nedknappen
det alternativ du vill ska gälla. Ett av alternati-
ven är förvalt (vitt).
1.
Tryck på OK-knappen för att bekräfta valt alter-
nativ. Det valda alternativet får en grön bock.
2.
Ställa in ett värde
För att ställa in ett värde:
Markera med hjälp av upp- eller nedknap-
pen det värde du vill ställa in.
1.
Tryck på OK-knappen. Värdets bakgrund
blir grön, vilket betyder att du kommit till
inställningsläget.
2.
Tryck på uppknappen för att öka värdet el-
ler nedknappen för att minska värdet.
3.
Tryck på OK-knappen för att bekräfta värdet
du ställt in. För att ångra och återgå till ur-
sprungsvärdet, tryck på bakåt-knappen.
4.
RMU 40 | SE8

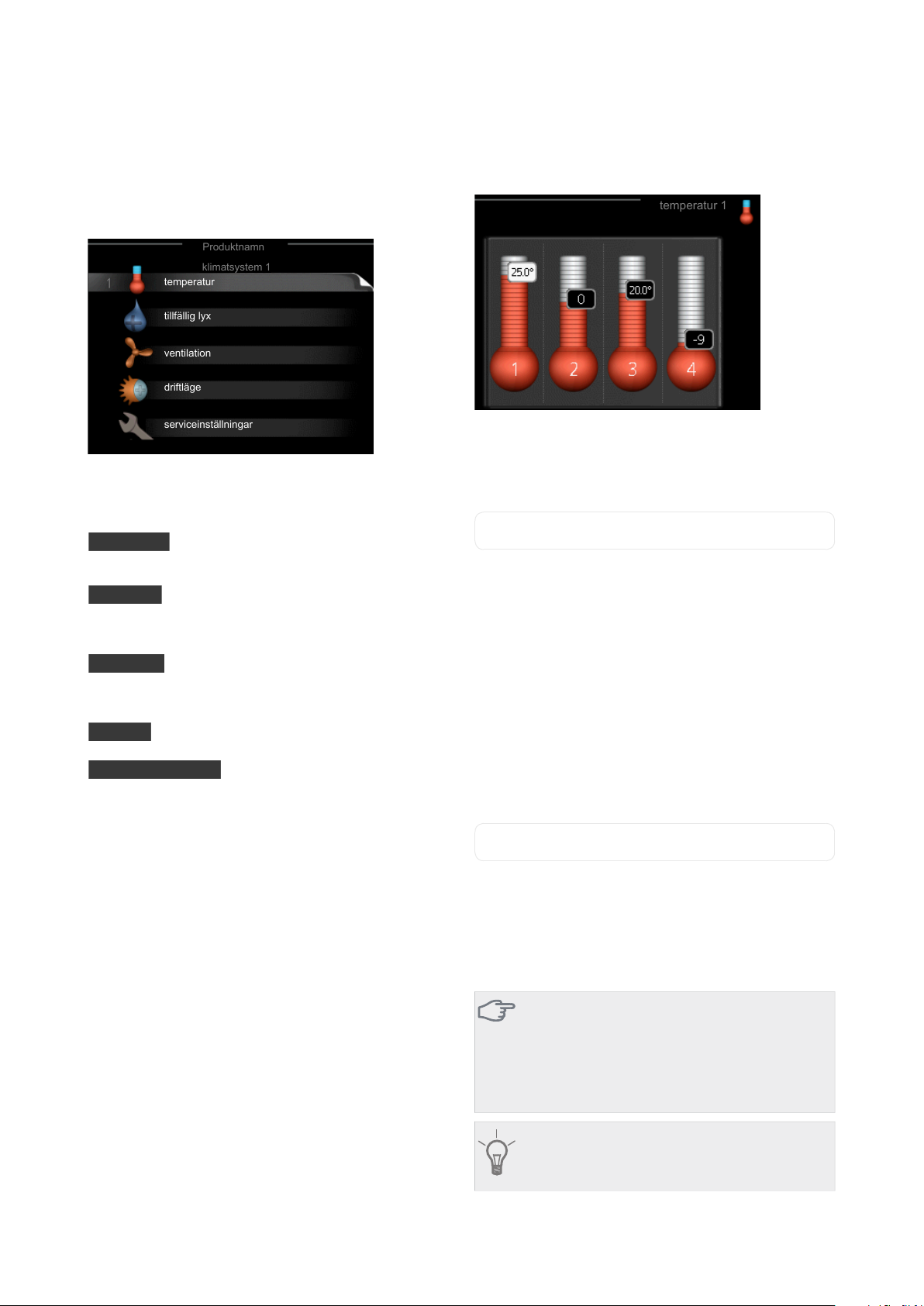

Styrning - Menyer
Huvudmeny
klimatsystem 1
temperatur
tillfällig lyx
ventilation
driftläge
serviceinställningar
Produktnamn
Undermenyer
Till höger om undermenyerna på displayen finns status-
information för respektive meny.
temperatur Inställning av temperatur för klimatsystem.
Statusinformationen visar inställt värde för klimatsyste-
met.
tillfällig lyx Aktivering av tillfällig höjning av varmvatten-
temperaturen. Statusinformationen visar "från" eller hur
lång tid det är kvar av den tillfälliga temperaturhöjning-
en.
ventilation Inställning av fläkthastighet. Statusinforma-
tionen visar vald inställning. Denna meny visas endast
för frånluftsvärmepumpar samt bergvärmepumpar med
tillbehöret frånluftsmodul.
driftläge Aktivering av manuellt eller automatiskt
driftläge. Statusinformationen visar valt driftläge.
serviceinställningar Inställning av vilket klimatsystem
som ska styras av rumsenheten. Håll bakåt-knappen in-
tryckt i 7 sekunder för att komma åt Servicemenyn.
Meny 1 - temperatur
temperatur 1
Om huset har flera klimatsystem visas det på displayen
med en termometer för varje system.
Inställning av temperaturen (utan aktiverad
rumsgivare):
Inställningsområde: -10 till +10
Displayen visar inställt värde för värme (kurvförskjutning).
För att höja eller sänka inomhustemperaturen ökar eller
minskar du värdet på displayen.
Använd pilknapparna för att ställa in ett nytt värde. Be-
kräfta den nya inställningen genom att trycka på OK-
knappen.
Det antal steg som värdet måste ändras för att åstadkom-
ma en grads förändring av inomhustemperaturen beror
på husets värmeanläggning. För golvvärme gäller kanske
ett steg medan det för radiatorer kan krävas tre steg.
Ställ in önskat värde. Det nya värdet visas på höger sida
om symbolen i displayen.
Inställning av temperaturen (med rumsgivare
installerad och aktiverad):
Inställningsområde: 5 – 30 °C
Värdet på displayen visas som en temperatur i °C om
värmesystemet styrs av rumsgivare.
För att ändra rumstemperaturen använder du pilknap-
parna för att ställa in önskad temperatur på displayen.
Bekräfta den nya inställningen genom att trycka på OK-
knappen. Den nya temperaturen visas på höger sida om
symbolen i displayen.
TÄNK PÅ!
En höjning av rumstemperaturen kan bromsas
av termostaterna till radiatorerna eller golvvär-
men. Öppna därför termostventilerna helt, utom
i de rum där en svalare temperatur önskas, t.ex.
i sovrum.
TIPS!
Vänta ett dygn innan du gör en ny inställning,
så att rumstemperaturen hinner stabilisera sig.
9RMU 40 | SE

Meny 2 - tillfällig lyx
från
tillfällig lyx 2
3 h
6 h
12 h
Inställningsområde: 3, 6 och 12 timmar, samt läge
"från"
Vid tillfälligt ökat varmvattenbehov kan du i denna meny
välja en höjning av varmvattentemperaturen till lyxläget
under valbar tid.
TÄNK PÅ!
Om komfortläge "lyx" är valt i värmepumpens/in-
omhusmodulens meny 2.2 kan ingen ytterligare
höjning göras.
Funktionen aktiveras direkt när en tidsperiod väljs och
bekräftas med OK-knappen. Tiden till höger visar återstå-
ende tid med den valda inställningen.
När tiden gått ut återgår menyn till läge "från".
Välj "från" för att stänga av tillfällig lyx .
Meny 3 - ventilation
normal
ventilation 3
hastighet 1
hastighet 2
hastighet 3
hastighet 4
Inställningsområde: normal samt hastighet 1–4
TÄNK PÅ!
Denna meny visas endast för frånluftsvärmepum-
par samt bergvärmepumpar med tillbehöret
frånluftsmodul (FLM).
Här kan du tillfälligt öka eller minska ventilationen i bo-
staden.
När du valt en ny hastighet börjar en klocka räkna ner.
När tiden är ute återgår ventilationshastigheten till nor-
malinställningen.
De olika återgångstiderna går vid behov att ändra i vär-
mepumpens meny 1.9.6.
Meny 4 - driftläge
driftläge 4
auto
manuellt
endast tillsats
tillsats
värme
kyla
driftläge
Inställningsområde: auto, manuellt, endast tillsats
funktioner
Inställningsområde: tillsats, värme, kyla
Värmepumpens/inomhusmodulens driftläge är normalt
inställt i "auto". Du har även möjlighet att ställa värme-
pumpen/inomhusmodulen i "endast tillsats", då enbart
tillsats används, eller "manuellt" och själv välja vilka
funktioner som ska tillåtas.
RMU 40 | SE10

Ändra driftläge genom att markera önskat läge och
trycka på OK-knappen. För att välja vilka valbara funktio-
ner som ska tillåtas eller inte markerar du funktionen
med hjälp av pilknapparna och trycker på OK-knappen.
Driftläge auto
I detta driftläge kan du inte välja vilka funktioner som
ska tillåtas då det sköts automatiskt av värmepumpen/in-
omhusmodulen.
Driftläge manuellt
I detta driftläge kan du själv välja vilka funktioner som
ska tillåtas.
Driftläge endast tillsats
TÄNK PÅ!
Om du väljer läget "endast tillsats" blir kompres-
sorn bortvald och du får en högre driftskostnad.
I detta driftläge är inte kompressorn i värmepumpen
aktiv och enbart tillsatsen används.
Funktioner
"tillsats" är det som hjälper kompressorn att värma bo-
staden och/eller varmvattnet när den inte klarar hela
behovet ensam.
"värme" gör att du får varmt i bostaden. Du kan välja
bort funktionen när du inte vill ha värmen igång.
"kyla" gör att du får svalt i bostaden vid varm väderlek.
Du kan välja bort funktionen när du inte vill ha kylan
igång. Det här alternativet kräver att tillbehör för kyla
finns eller om värmepumpen har inbyggd funktion för
kyla.
Meny 5 - SERVICE
SERVICE 5
system
RMU40 version xxx
Här väljer du vilket klimatsystem rumsenheten ska vara
kopplad mot. Bekräfta inställningen med OK-knappen.
Menyn visar också vilken produkt som är inkopplad, samt
mjukvaruversion i RMU 40 .
TÄNK PÅ!
Klimatsystemet måste även aktiveras i värme-
pumpens/inomhusmodulens meny 5.2. Aktivera
alla klimatsystem som du vill kunna styra från
RMU 40 .
Hantera larm
Larm 51
Vid larm visas en symbol i displayens överkant tillsam-
mans med larmets nummer. Gå till värmepumpen/inom-
husmodulen för att få mer information.
I de övriga menyerna visas larmsymbolen nere i högra
hörnet.
Felsökning
Kommunikationsfel
■Kontrollera att inställningen i RMU 40 meny 5 och
värmepumpens/inomhusmodulens meny 5.2 överens-
stämmer.
■Kontrollera kabelanslutningen mellan RMU 40 och
värmepump/inomhusmodul.
Display släckt
■Kontrollera kabelanslutningen mellan RMU 40 och
värmepump/inomhusmodul.
■Kontrollera att enheten inte står i standby-läge.
Tekniska uppgifter
Tekniska data
RMU 40
85x85x35mmPlastdistans BxHxD
85x85x14mmMått BxHxD
12 VDC 40 mA
(matas från värmepum-
pen/inomhusmodulen)
Märkspänning
067 064Art nr
624 66 97RSK nr
11RMU 40 | SE

English
Important information
NOTE
This symbol indicates danger to person or ma-
chine .
Caution
This symbol indicates important information
about what you should observe when maintain-
ing your installation.
TIP
This symbol indicates tips on how to facilitate
using the product.
General
With RMU 40 you can control and monitor your NIBE
heat pump/indoor module from another room in the
house.
Compatible products
■F730
■F750
■VVM 225
■VVM 310
■VVM 320
■VVM 325
■VVM 500
■SMO 40
■F1145
■F1155
■F1245
■F1255
■F1345
■F1355
■F370
■F470
Contents
RMU 401
Plastic spacer1
Screws2
Installation possibilities
RMU 40 can be installed in several different ways, some
of which are shown below.
1
1
2
1
21
2
3
1
2
RMU40
RMU40
RMU40
RMU40
RMU40
RMU40
RMU40
BT50
BT50
RMU 40 | GB12

Room sensor
RMU 40 contains a room sensor with the same function
as that supplied with the heat pump/indoor module
(BT50).
This makes it possible to select which room sensor the
heat pump/indoor module will use for display and con-
trol of the room temperature.
Caution
If both a room sensor (RTS 40) and a room unit
are installed in the same climate system only the
temperature from RTS 40 is used for display,
control and logging.
The room temperature sensor has up to three func-
tions:
1. Show current room temperature in the heat
pump/indoor module display.
2. Option of changing the room temperature in °C.
3. Makes it possible to change/stabilise the room
temperature.
Install the sensor in a neutral position where the set
temperature is required. A suitable location is on a
free inner wall in a hall approx. 1,5 m above the floor.
It is important that the sensor is not obstructed from
measuring the correct room temperature by being
located, for example, in a recess, between shelves,
behind a curtain, above or close to a heat source, in
a draft from an external door or in direct sunlight.
Closed radiator thermostats can also cause problems.
If the sensor is to be used to change the room temper-
ature in °C and/or to refine/stabilise the room tem-
perature, the sensor must be activated in the heat
pump/indoor module menu 1.9.4.
Caution
If the room sensor is used in a room with
underfloor heating, it should only have an
indicatory function, not control of the room
temperature.
Installing
RMU 40 cannot be installed directly against a wall be-
cause the connection terminal protrudes from the re-
verse.
Install RMU 40 either in a spare apparatus box or on the
plastic spacer supplied.
If you want to use the room temperature sensor in
RMU 40 the position of the room unit is important. See
section "Room sensor".
1.
LEK
Open RMU 40 by inserting a screwdriver in one of
the 4mm wide gaps in the edge. Press the screw-
driver straight in to open the clip. Repeat for the
other three clips.
2.
LEK
Without plastic spacer: Place the rear panel in front
of the apparatus box and screw to the wall.
With plastic spacer: Screw the plastic spacer into the
wall. Then screw the the rear panel into the plastic
spacer with the two screws supplied.
3.
LEK
Connect according to section "Electrical connection".
4.
LEK
Angle the front panel approx. 30° and secure the
two clips on one side. Then close the unit and secure
the two clips on the other side.
13RMU 40 | GB

Electrical connection
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when
installing RMU 40 .
NOTE
All electrical connections must be carried out
by an authorised electrician.
Electrical installation and wiring must be carried
out in accordance with the stipulations in force.
The climate unit must not be powered when
installing RMU 40 .
F1345 has different electrical connection versions de-
pending on when the heat pump was manufactured. To
check which electrical connection applies to your F1345,
check the designation "2.0" visible above the right hand
side of the terminal block as illustrated.
LEK
Connecting communication
Use cable type LiYY, EKKX or similar for the following
connections.
F1145, F1155
The terminal block in RMU 40 is connected to terminal
block X4:9–12 on the input card (AA3) in the heat pump.
F1145RMU 40
A
B
GND
+12V
8
9
10
7
11
12
13
AA3-X4
RMU40 Heat pump
AA3-X4
F1245, F1255
The terminal block in RMU 40 is connected to terminal
block X4:9–12 on the input card (AA3) in the heat pump.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Heat pump
AA3-X4
F1345 without 2.0
The terminal block in RMU 40 is connected to terminal
block X6:4-7 in the heat pump.
6 74 5
F1345
Externt
GND12V AB
X6
Heat pump
RMU40
AA3-X6
RMU 40 | GB14

F1345 with 2.0, F1355
The terminal block in RMU 40 is connected to terminal
block AA101-X10:7-10 in the heat pump.
GND12V AB
F1345 2.0
RMU 40
6789 10 11
AA101:X10
RMU40
Heat pump
L1
-X3 -X4
1 2 3
-AA101 -AA101
NL2L3 1 2 3456789
-X5
1 2 3456789
-X6
-X7 -X8 -X9
-FC1
-AA101 -AA101
-AA101 -AA101 -AA101
1 2 341 2 31 2 31 2 345
-X10
A B A B
-AA3-X7
K1
-AA101
K2K3
C CNONC
K4
CNONC
QN10 GP16
L N L L L N N N L N L NPE PE
6789 10 1112 13 14 15 16 17 18 19 20 21 22
12V
A B 1314
-BE1
-GP16
-BE2
-BE3
AUX4
AUX5
1 2 3456789 10 1112 13 14 15
-AA3
-X6
0-10V
-EP14-EP15
-BF1
1617 18 2
-AA3
-X22
-AA3
-AA3
-X20 -X21
13123
-X23
-BT1
-BT50
-BT25
-BT6
AUX1
AUX2
AUX3
-BT7
-BT71
2.0
1 2 345
-X10
A B A B
-AA101
6789 10 11 12 13 14 15 16 17 18 19 20 2122
12V
A B 13 14
-BE1
-GP16
-BE2
-BE3
AUX 4
AUX 5
0-10V
AA101:X10
F370, F470, F730, F750
The terminal block in RMU 40 is connected to terminal
block X4:9–12 on the input card (AA3) in the heat pump.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Heat pump
AA3-X4
VVM 225, VVM 310, VVM 320, VVM 325, VVM 500
The terminal block in RMU 40 is connected to terminal
block X4:9–12 on the input card (AA3) in the indoor
module.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Indoor module
AA3-X4
SMO 40
The terminal block in RMU 40 is connected to terminal
block X4:9–12 on the input board (AA3) on SMO 40.
+12V ABGND
12
1110 13987
F1245
RMU 40
AA3-X4
+12V ABGND
12
1110 13987
F1245
RMU 40
RMU40
Control module
LEK
AA3-X4
RMU 40 together with MODBUS 40 and SMS 40
If RMU 40 is to be connected with SMS 40 or MOD-
BUS 40, one of these must be the first unit connected to
the climate unit's terminal block.
Connection to and from SMS 40/MODBUS 40 occurs in
terminal block AA9:X1.
No more than two units can be connected to the climate
unit.
input board
Climate unit
RMU 40 MODBUS 40/
SMS 40
Tillbehör_singular = translation hint, 1 =
value
SMS 40
SMS 40
B
A
+12V
GND
B
A
+12V
GND
RMU 40/
SMS 40
MODBUS 40/SMS 40 Input circuit board
Tillbehör_singular = translation hint, 1&2 =
value
15RMU 40 | GB

Program settings
1. Hold the back button in RMU 40 for 7 seconds to
access the menu "service settings".
2. Enter the menu and select which climate system
RMU 40 should be connected to.
3. Start the heat pump/indoor module, go to menu
“system settings” (5.2) and activate RMU 40 for the
climate system you want to control with the room
unit.
4. If you want the heat pump/indoor module to use
the room sensor to control the temperature, set it
in menu “room sensor settings” (1.9.4). If an external
room sensor (BT50) is installed, this will be used.
Otherwise the room sensor in RMU 40 is used.
NOTE
The software in the heat pump/indoor module
must be version 1199 or higher to work with
RMU 40 .
Control - Introduction
Room unit
A
B C D E
Display
Instructions, settings and operational information
are shown on the display.
A
Stand-by button
RMU 40 can be switched to stand-by mode using
the standby button. The heat pump/indoor
module operation is not affected by pressing the
button.
B
Back button
The back button is used to:
■go back to the previous menu.
■change a setting that has not been confirmed.
C
OK button
The OK button is used to:
■confirm selections of sub menus/options/set
values.
D
Up and down buttons
With the up and down buttons you can:
■scroll in menus and between options.
■increase and decrease the values.
E
RMU 40 | GB16

Menu system
When RMU 40 is started you come to the information
menu. Basic information about the heat pump/indoor
module status is shown here. The indoor temperature
is displayed in relation to the selected climate system.
Outdoor temperature
Indoor temperature
Temp lux activated
Hot water temp.
Clock
Press any button to go to the main menu.
The information menu shows:
■on starting.
■when the back button in the main menu is pressed.
■after 15 minutes of inactivity.
In the event of an alarm a symbol is shown at the top
edge of the display together with the alarm's number.
Go to the your heat pump/indoor module to get more
information.
Operation
To move the cursor, press the up or down button. The
marked position is brighter and/or has a turned up tab.
Selecting menu
To advance in the menu system select a sub-menu by
marking it by using the up and down buttons and then
pressing the OK button.
Selecting options
op. mode 4
auto
manual
add. heat only
addition
heating
cooling
In an options menu the current selected option is
indicated by a green tick.
To select another option:
Mark the applicable option using the up or
down button. One of the options is pre-selected
(white).
1.
Press the OK button to confirm the selected
option. The selected option has a green tick.
2.
Setting a value
To set a value:
Mark the value you want to set using the
up or down button.
1.
Press the OK button. The background of
the value becomes green, which means that
you have accessed the setting mode.
2.
Press the up button to increase the value
or the down button to reduce the value.
3.
Press the OK button to confirm the value
you have set. To undo and return to the
original value, press the back button.
4.
17RMU 40 | GB

Control - Menus
Main menu
climate system 1
temperature
temporary lux
ventilation
op. mode
service settings
Product
name
Sub-menus
Status information for the relevant menu can be found
on the display to the right of the sub-menus.
temperature Setting the temperature for the climate
system. The status information shows the set value for
the climate system.
temporary lux Activation of temporary increase in the
hot water temperature. Status information displays “off"
or what length of time of the temporary temperature
increase remains.
ventilation Setting the fan speed. The status information
shows the selected setting. This menu is only displayed
for the exhaust air heat pumps and ground source heat
pumps with the exhaust air module accessory.
op. mode Activation of manual or automatic operating
mode. The status information shows the selected oper-
ating mode.
service settings Setting which climate system is to be
controlled by the room unit. Hold the back button in for
7 seconds to access the Service menu.
Menu 1 - temperature
temperature 1
If the house has several climate systems, this is indicated
on the display by a thermometer for each system.
Setting the temperature (without room sensors
activated):
Setting range: -10 to +10
The display shows the set values for heating (curve off-
set). To increase or reduce the indoor temperature, in-
crease or reduce the value on the display.
Use the arrow buttons to set a new value. Confirm the
new setting by pressing the OK button.
The number of steps the value has to be changed to
achieve a degree change of the indoor temperature de-
pends on the heating unit. One step for under floor
heating whilst radiators may require three.
Setting the desired value. The new value is shown on
the right-hand side of the symbol in the display.
Set the temperature (with room sensors installed
and activated):
Setting range: 5 – 30 °C
The value in the display appears as a temperature in °C
if the heating system is controlled by a room sensor.
To change the room temperature, use the arrow buttons
to set the desired temperature in the display. Confirm
the new setting by pressing the OK button. The new
temperature is shown on the right-hand side of the
symbol in the display.
Caution
An increase in the room temperature can be
slowed by the thermostats for the radiators or
under floor heating. Therefore, open the ther-
mostat valves fully, except in those rooms where
a cooler temperature is required, e.g. bedrooms.
TIP
Wait 24 hours before making a new setting, so
that the room temperature has time to stabilise.
RMU 40 | GB18

Menu 2 - temporary lux
off
temporary lux 2
3 hrs
6 hrs
12 hrs
Setting range: 3, 6 and 12 hours, as well as mode “off”
When hot water requirement has temporarily increased
this menu can be used to select an increase in the hot
water temperature to lux mode for a selectable time.
Caution
If comfort mode “luxury” is selected in the heat
pump/indoor module menu 2.2, no further in-
crease can be carried out.
The function is activated immediately when a time period
is selected and confirmed using the OK button. The time
to the right displays the remaining time at the selected
setting.
When the time has run out the menu returns to "from"
mode.
Select “off" to switch off temporary lux .
Menu 3 - ventilation
normal
ventilation 3
speed 1
speed 2
speed 3
speed 4
Setting range: normal and speed 1–4
Caution
This menu is only displayed for the exhaust air
heat pumps and ground source heat pumps
with the exhaust air module accessory (FLM).
The ventilation in the accommodation can be temporarily
increased or reduced here.
When you have selected a new speed a clock starts a
count down. When the time has counted down the
ventilation speed returns to the normal setting.
If necessary, the various return times can be changed in
the heat pump menu 1.9.6.
Menu 4 - op. mode
op. mode 4
auto
manual
add. heat only
addition
heating
cooling
op. mode
Setting range: auto, manual, add. heat only
functions
Setting range: addition, heating, cooling
The heat pump/indoor module operating mode is usually
set to "auto". It is also possible to set the heat pump/
indoor module to "add. heat only", when only additional
heat is used, or "manual" and then select what functions
are to be permitted.
19RMU 40 | GB

Change the operating mode by marking the desired
mode and pressing the OK button. To select selectable
functions that are permitted or not, mark the function
using the arrow buttons and press the OK button.
Operating mode auto
In this operating mode you cannot select which functions
are to be permitted because it is handled automatically
by the heat pump/indoor module.
Operating mode manual
In this operating mode you can select what functions
are permitted.
Operating mode add. heat only
Caution
If you choose mode "add. heat only" the com-
pressor is deselected and there is a higher oper-
ating cost.
In this operating mode the compressor in the heat pump
is not active and only additional heat is used.
Functions
"addition" is what helps the compressor to heat the ac-
commodation and/or the hot water when it cannot
manage the whole requirement alone.
"heating" means that you get heat in the accommoda-
tion. You can deselect the function when you do not
wish to have heating running.
"cooling" means that you get cooling in the accommod-
ation in hot weather. You can deselect the function when
you do not wish to have the cooling running. This altern-
ative requires an accessory for cooling or if the heat
pump has a built in function for cooling.
Menu 5 - SERVICE
SERVICE 5
system
RMU40 version xxx
Here you set which climate system the room unit should
be connected to. Confirm the setting using the OK but-
ton.
The menu displays which product is connected, and the
software version in RMU 40 .
Caution
The climate system must also be activated in the
heat pump/indoor module menu 5.2. Activate
all climate systems you want to control from
RMU 40 .
Manage alarm
Alarm 51
In the event of an alarm a symbol is shown at the top
edge of the display together with the alarm's number.
Go to the your heat pump/indoor module to get more
information.
In the other menus the alarm symbol is shown in the
bottom right hand corner.
Troubleshooting
Communication error
■Check that the settings in RMU 40 menu 5 and heat
pump/indoor module menu 5.2 agree.
■Check the cable connection between RMU 40 and
heat pump/indoor module.
Display extinguished
■Check the cable connection between RMU 40 and
heat pump/indoor module.
RMU 40 | GB20
