Night & Day Furniture Cinnamon Futon Bunk Bed User manual

Cinnamon Futon Bunk Bed
Lits Superposés Futon «Canelle»
Assembly Instructions
Instructions pour l’assemblage
Page 1 of 14 Page 1 de 14
N&D 1018F
Certified:
This bunk bed conforms to all applicable consumer product safety standards
16 CFR PARTS 1213,1500,1513 and ASTM F-1427
Replacement Parts:
Replacement parts, including additional guardrails may be obtained from any
Night & Day Furniture Dealer.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
SAFETY WARNING
!
Follow the information on the warnings appearing on the upper bunk end structure and on
the carton. Do not remove warning label from bed.
Always use the recommended size mattress or mattress support, or both, to help prevent
the likelihood of entrapment or falls.
Surface of mattress must be at least 5 in.(127 mm) below the upper edge of guardrails.
Do not allow children under 6 years of age to use the upper bunk.
Periodically check and ensure that the guardrail, ladder,and other components are in their
proper position, free from damage, and that all connectors are tight.
Do not allow horseplay on or under the bed and prohibit jumping on the bed.
Prohibit more than one person on upper bunk.
Always use the ladder for entering and leaving the upper bunk.
Do not use substitute parts. Contact the manufacturer or dealer for replacement parts.
Use of a night light may provide added safety precaution for a child using the upper bunk.
Always use guardrails on both long sides of the upper bunk. If the bunk bed will be placed
next to the wall, the guardrail that runs the full length of the bed should be placed against
the wall to prevent entrapment between the bed and wall.
The use of water or sleep flotation mattresses is prohibited.
STRANGULATION HAZARD–Never attach or hang items to any part of the bunk bed
that are not designed for use with the bed; for example, but not limited to hooks, belts
and jump ropes.
Keep these instructions for future reference.
SIZE OF MATTRESS AND FOUNDATION:
Use only mattress, which is 37 1/2" - 38 1/2" wide and 74"-75" long on upper bunk (twin size.)
Use only mattress, which is 53"-54" wide and 74"-75" long on the lower bunk (full size.)
Ensure that the thickness of the mattress does not exceed 6" and that the mattress surface is
at least 5" (127mm) below upper edge of guardrails.
WARNING:
Adult Assembly Required. This package contains small parts. Keep away from children.
TM
The warning label on your bunk bed headboard is
there by law,and by law is not to be removed. The
adhesive used is difficult to peel off,will tear the paper
leaving a residue that is difficult to clean.We
recommend that you leave it where it is.
Note about Warning Labeling

Cinnamon Futon Bunk Bed
Lits Superposés Futon «Canelle»
Assembly Instructions
Instructions pour l’assemblage
Page 2 of 14 Page 2 de 14
Certification:
Ce lit superposé est conforme aux standards de sécurité applicables aux produits de
consommation – 16 CFR PARTS 1213,1500,1513 et ASTM F-1427
Pièces de remplacement:
Les pièces de remplacement, incluant les rails de protection additionnels, peuvent être
obtenus chez n’importe quel détaillant de Les Meubles Jour & Nuit.
1. Suivre la mise en garde aparaissant sur la structure du lit du haut et sur le carton. Ne pas
enlever l’avertissement apparaissant sur le lit.
2. Toujours utiliser la grandeur de matelas et de support recommandée pour prévenir les
possibilités d’emprisonnement ou de chutes.
3. La surface du matelas doit être au moins à 127 mm (5”) du bord du rail de protection.
4. Ne pas permettre à un enfant de moins de 6 ans d’utiliser le lit supérieur.
5. Périodiquement vérifier et s’assurer que le rail de protection, l’échelle et les autres pièces
sont à leur place respective et en bonne position; quelles ne sont pas endommagées
et que toutes les connections sont bien serrées.
6. Ne pas jouer ni sauter sur ou sous le lit.
7. Interdire la présence de plus d'une personne sur le lit supérieur.
8. Toujours utiliser l’échelle pour monter et descendre du lit supérieur.
9. Ne pas utiliser de pièces de substitution. Contacter le manufacturier ou le détaillant pour
obtenir des pièces de remplacement.
10. Utilisation d’une veilleuse ajouterait une précaution de sécurité pour les enfants
utilisant le lit supérieur.
11. Toujours utiliser les rails de protection sur les deux côtés longs du lit supérieur. Si le
lit superposé a été placé le long d’un mur, le rail de protection qui est de pleine
longueur du lit doit être placé le long du mur pour éviter l’emprisonnement entre le lit
et le mur. (Ceci s’applique seulement au lit superposé sans deux rails de protection
pleine longueur)
12. L’utilisation de matelas d’eau ou de flotaison est interdite.
13. RISQUE D’ÉTRANGLEMENT-Ne rien attacher ou suspendre au lit superposé tout item
qui n’est pas conçu à cet usage, par exemple et sans limite les crochets, ceintures,
cordes à danser, etc.
14. Garder ces instructions pour références futures.
FORMAT DES MATELAS ET BASE:
Utiliser seulement un matelas de 37 1/2"-38 1/2" de largeur et 74"-75" de longueur sur le
lit du haut (format jumeaux). Utiliser seulement un matelas de 53"-54" de largeur et 74"-75"
de longueur sur le lit du bas (format double).
S’assurer que l’épaisseur du matelas n’excède pas 6" et que la surface est à moins de 5"
(127mm) du bord des rails de protections.
AVERTISSEMENT DE SÉCURITÉ
!
ATTENTION:
Un adulte doit procéder à l'assemblage. Ce paquet contient de petites pièces et doit être tenu
loin de la portée des enfants.
L'étiquette d'avertissement sur la tête de lit de votre
lit superposé et apposée par la loi et la loi exige que
cette étiquette ne sois pas enlevée. La colle utilisée
est difficile a enlever, le papier déchirera et laissera
un résidu qui est difficile a laver. Nous vous
recommandons de laisser l'étiquette ou elle est.
Note a propos de l'étiquette d'avertissement
TM
N&D 1018F

Cinnamon Futon Bunk Bed
Lits Superposés Futon «Canelle»
Assembly Instructions
Instructions pour l’assemblage

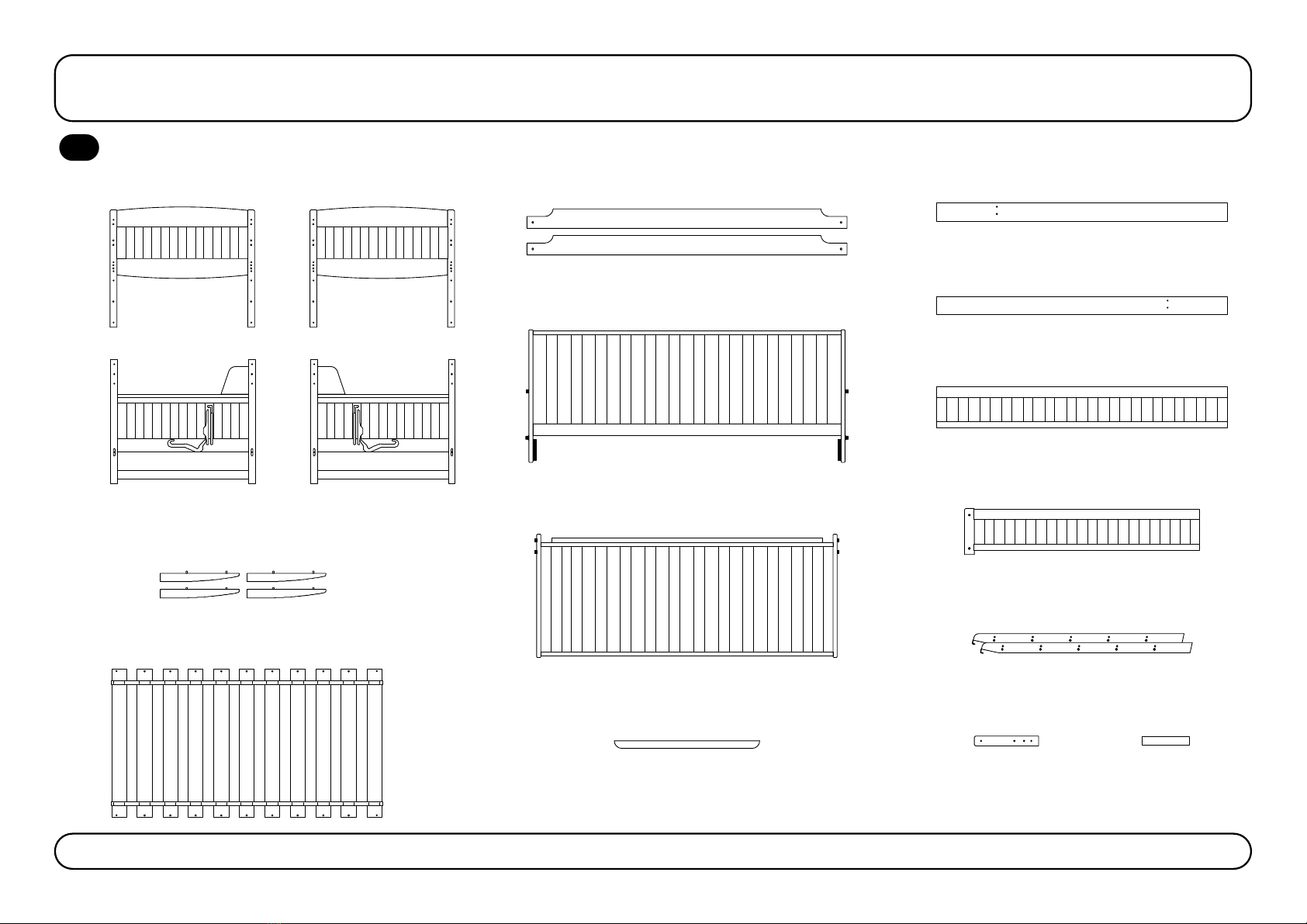

Box 2 - Futon Decks & Stretchers:
Boîte - Châssis de futon et rail d’étirement:
Parts list: Box 1 - Head/Footboard:
Liste des pièces: Boîte 1 - Tête et pied de lit:
1A
Upper Bunk Lit supérieur x2
Lower Bunk (Left Hand)
Lit du bas (côté gauche)
x1
Brackets
Supports x4
Lower Bunk (Right Hand)
Lit du bas (côté droit)
x1
Page 3 of 14 Page 3 de 14
Back Deck
Châssis du dossier x1
Strong Back
Renforcement de dossier x1
Stretchers
Rail d’étirement x2
Seat Deck
Châssis du siège x1
Upper Stretcher with holes on the Left
Rails du haut avec trous sur la gauche x1
Rear Guard Rail
Rail de protection arrière x1
Reversible Guard Rail
Guarde réversible x1
Ladder Rails
Montant de l’échelle x2
Upper Stretcher with holes on the Right
Rails du haut avec trous sur la droite x1
Barreux de
l’échelle
x5
Poteau du rail
de protection
x1
Ladder Steps
Guard Rail Post
Set of Slats
Ensemble de
lattes x1
Box 3 - Guard Rails & Ladder:
Boîte 3 - Rails de protection et échelle:
Box 4 - Slats: Boîte 4 - Lattes: lit:
N&D 1018F

Wood Screws
Vis à bois (16mm) x2
Metal Tube
Tubes de métal
x4
100mm Bolts
Vis (100mm) x4
60mm Bolts
Vis (60mm) x16
40mm Bolts
Vis (40mm) x10
Tools required for assembly
Outils requis pour l'assemblage:
Allen Key (supplied)
Clef allen (fournie)
Phillips Screwdriver (not supplied)
Tournevis Phillips (non fourni)
Long Allen Key
Longue clef allen x1
Threaded Wood Bolts
Vis à bois (30mm) x4
Wood Screws
Vis à bois (30mm) x18
30mm Bolts
Vis (30mm) x4
80mm Bolts
Vis (80mm) x11
Barrel Nuts
Écrous
x10
Wood Dowels
Goujons de bois
(M10) x27
Patent No.brevet
No.: US 6,457,923
ThumNut™
Boulon ThumNut™
x4
Cinnamon Futon Bunk Bed
Lits Superposés Futon «Canelle»
Assembly Instructions
Instructions pour l’assemblage

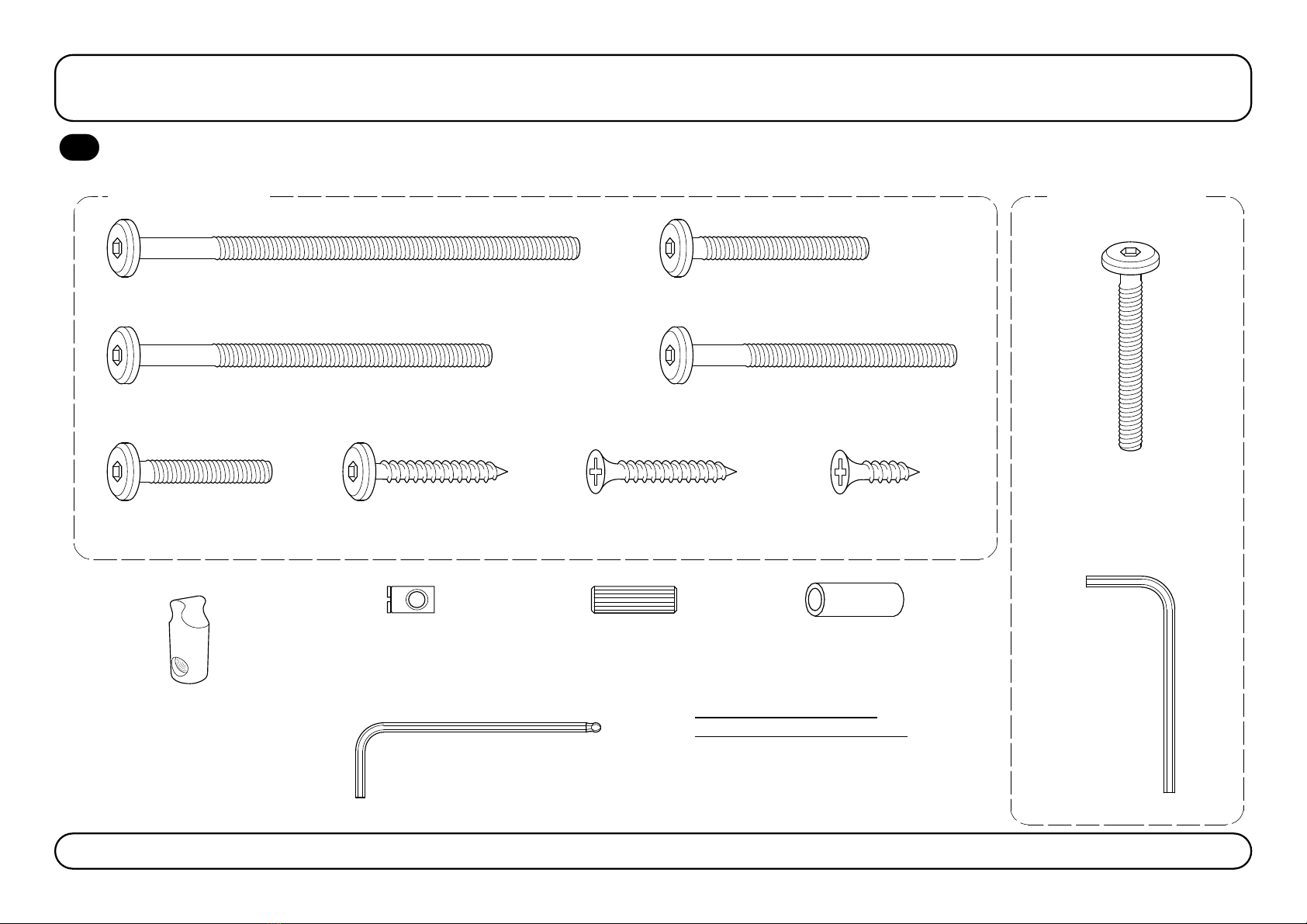

Hardware
Quincaillerie:
1B
Page 4 of 14 Page 4 de 14
Hardware in Box 2:
Quincaillerie dans la boîte 2:
40mm Bolts
Vis (40mm)
x10
Allen Key
Clef allen
x1
Scale 1: 1 Échelle 1: 1 Scale 1: 1 Échelle 1: 1
N&D 1018F

Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»

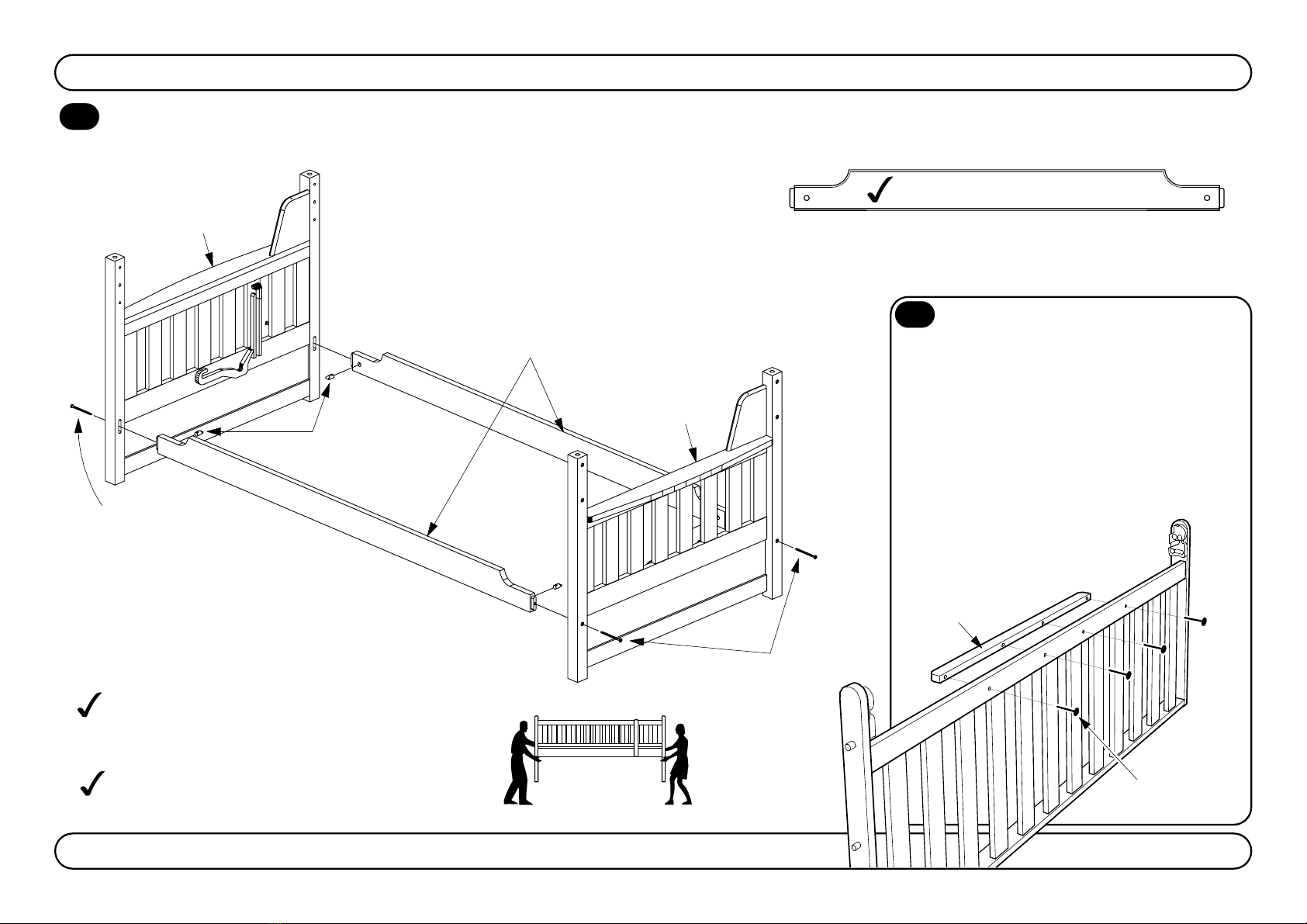

Attach the Lower Stretchers to the Lower Frame
Attacher les rails d’étirement du bas au châssis du bas
2A
Page 5 of 14 Page 5 de 14
100mm Bolts
Vis (100mm)
ThumNuts™
Boulon ThumNuts™
Lower Bunk
Lit du bas
100mm Bolt
Vis (100mm)
Lower Bunk
Lit du bas
Lower Stretcher
Rail d’étirement du bas
Use 2 People!
ll faut être 2 personnes!
Be sure the holes are free of wood chips and saw dust.
Bolt and Barrel Nut Assembly.
Do not force the Bolt as you may strip the thread.
Be sure the thread is properly started.
Assemblage des Écrous et des vis.
Nes pas forcer la vis vous pourriez endommager le
filet. S'assurer que le filet est engagé correctement.
S'assurer que les trous sont libres de copeaux de
bois et de brin de scie.
This way up Ce côté en haut
S’assurer que les rails d’étirement sont placés correctement.
Be sure the Stretchers are the correct way up!
2B Attach the Strong Back to
the Futon Back Deck
Use the 40mm Bolts (from Box 2)
to attach the Strong Back to the
Futon Back Deck.
40mm Bolts
(from Box 2)
Strong Back
Renforcement
de dossier
vis 40mm
(dans la boîte 2)
Attacher le renforcement de
dossier au châssis du dossier
du futon
Utiliser les via 40mm (dans la boîte 2)
pour attacher le renforcement
de dossier au dossier du futon.
Using 100mm Bolts and ThumNuts™, attach the
Stretchers (from Box 2) to the Lower Bunk ends
as shown below.
Utiliser les boulons ThumNuts™ et les vis (100mm)
pour attacher les rails d’étirement (dans la boîte 2)
aux bouts du lit du bas, tel que montré.
N&D 1018F

Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
Lever doucement le châssis du dossier pour que les tiges du haut soient placées
sous le capuchon de plastique.
Page 6 of 14 Page 6 de 14

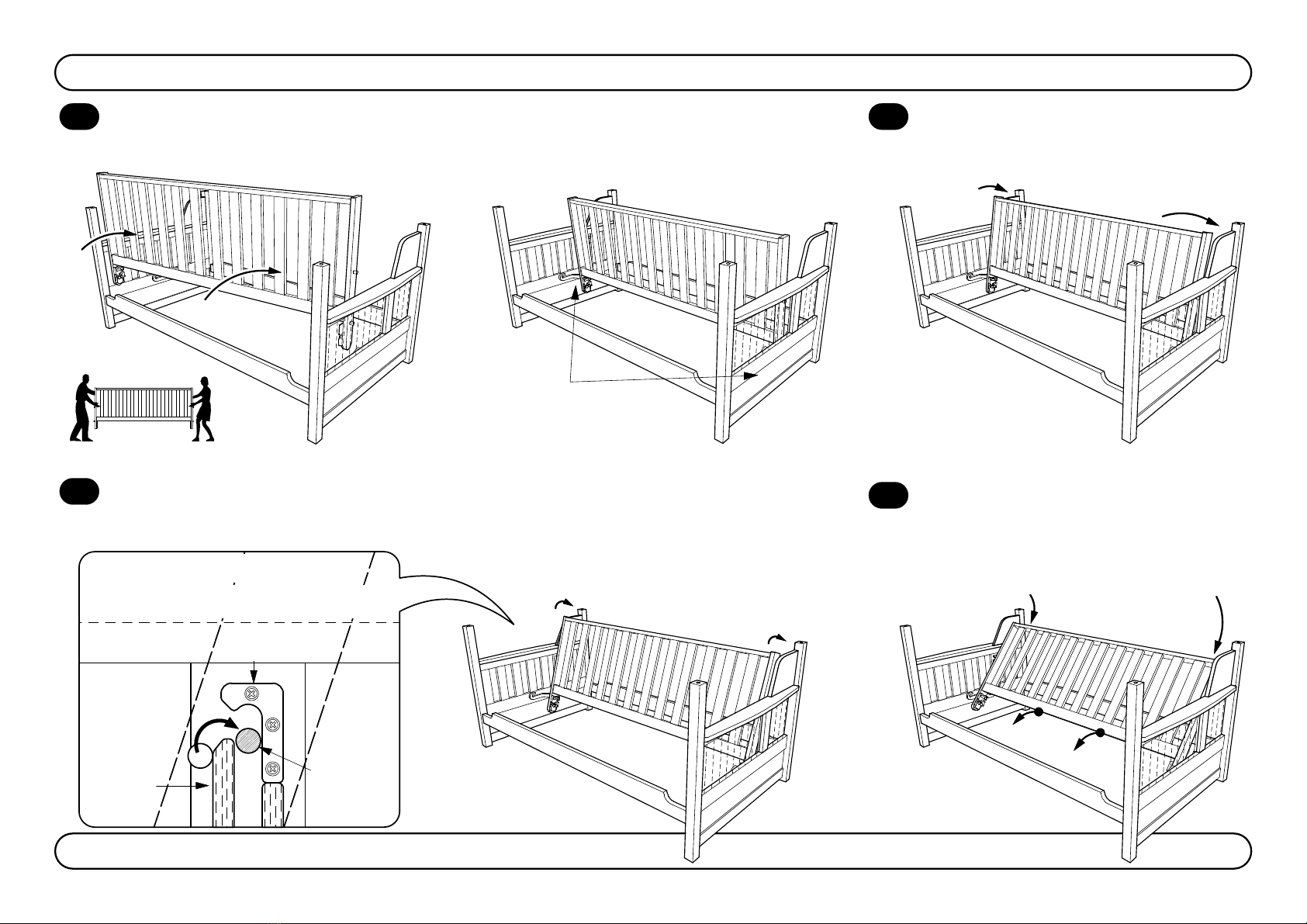

Carefully lift the Back Deck into position.
Place the Bottom Rollers onto the back
of the Rubber Sea Horse.
3A Rest the Top Rollers against the Leg.
Appuyer les tiges du haut contre la patte.
3B
The Bottom Roller
should be sitting
on the Rubber Sea Horse.
Gently lift the Back Deck so the Top Roller goes in under the Plastic Cap.
3C Gently Lower the Back down until
it is lying flat. Descendre doucement
le dossier jusqu’à ce qu’il soit à plat.
3D
Very Important: Make sure the Top
Rollers are fully inside on both sides!
Back Leg
of Arm Final Position
of Top Roller
Plastic Cap
Glissière pour tiges
Très Important: s'assurer que les tiges du haut
soient complètement à l'intérieur des deux côtés.
Pattes
arrières
du bras Position
finale des
tiges du haut
From the Back: Gently ease the Top Rollers into position.From the Back: Lower the Back Deck.
It will help to pull on
the Bottom of the Back Deck.
Celà aidera à tirer du fond
le châssis du dossier.
Les tiges du fond doivent être
appuyées sur la moulure de
caoutchouc “Sea Horse”.
De l'arrière: Il est facile de mettre
les tiges du haut en position.
De l’arrière: Descendre
le châssis du dossier.
Use 2 People!
Il faut être 2 personnes!
NOTE:
Lever soigneusement le châssis du dossier
en position. Placer les tiges du fonds dans la
moulure de caoutchouc “Sea Horse”.
N&D 1018F

Notch
coche
tige du bas -au dessous
Bottom Pin -underneath
Page 7 of 14 Page 7 de 14

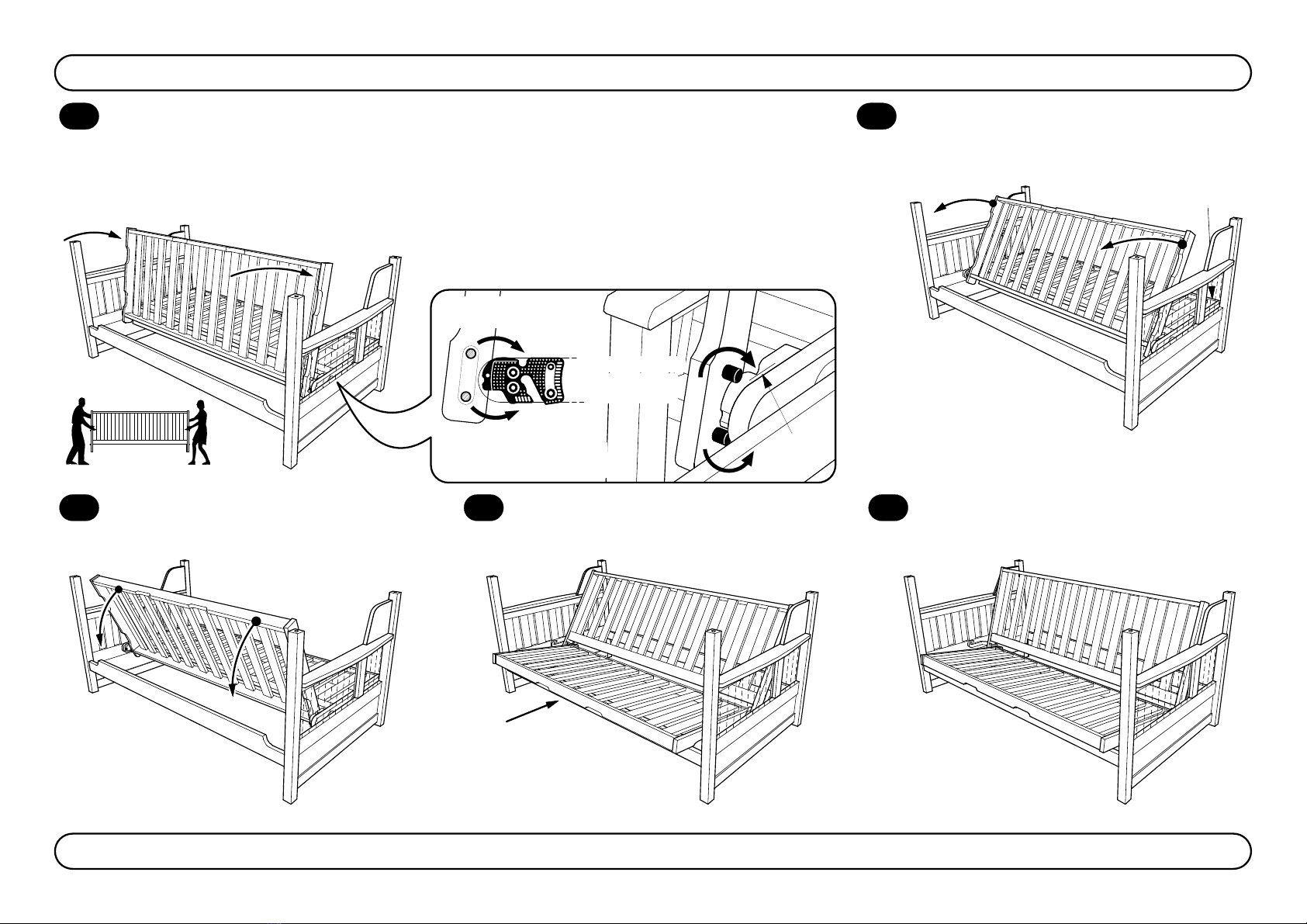

Hook the Seat Deck onto
the Snapper. Accrocher le
siège du châssis à la pièce de
raccordement en caoutchouc
"Snapper"
4A Pull the Seat over the "Snap Point." 4B
Push down on the Seat, and the
Back will Lift. Pousser le siège
vers le bas et le dossier se lèvera.
4C This is the Lounge Position.
Position repos.
4D This is the Sofa Position.
Position canapé.
4E
Lift the Seat Deck in vertically, so the Pins meet with the Rubber
Snapper. The head of the Snapper should fit between both Pins.
•The Top Pin - fits over the top,
•Les tiges du haut s'ajustent par le dessus,
•The Lower Pin - goes underneath.
•Les tiges du bas - par-dessous.
Remember:
Se rappeler:
Use 2 People!
Il faut être 2 personnes!
NOTE:
With the Top Pin
inside the notch on the
Rubber Snapper, put your foot
on the Back Deck and pull the Seat
over the "Snap Point"
Push the Seat
down further and the
Back will rise until it is
in the "Lounge Position"
Push the Seat with your knee,
to convert to the Sofa Position
Add Mattress and
Enjoy! See separate
page for Operating Instructions.
Put your foot on the Back and Pull Hard
Push
Tirer le siège au-delà du point d'agrafe.
Monter le siège du châssis à la verticale pour que les tiges
s'ajustent avec la pièce de raccordement en caoutchouc
"Snapper". La tête de la pièce de raccordement doit s'ajuster
entre les deux tiges. Mettre votre pied sur le dossier
et pousser fortement.
Lorsque la tige du haut est dans la
coche de la pièce de raccordement de
caoutchouc "Snapper", mettre votre pied sur le
dossier du châssis et tirer jusqu'au-delà du point d'agrafe.
To p Pin -over the top
tige du haut -au dessus
Raccordement
en caoutchouc
Rubber Snapper
Pousser le siège vers le fond et
le dossier se placera en position repos
Ajouter le matelas et
profitez-en! Voir le mode
d'opération sur la page jointe
Pousser
Pousser le siège avec votre genou
pour convertir en position canapé
Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
N&D 1018F

Wooden Dowels
Goujon de bois
(M10)
5A
Tap Wooden Dowels into the ends of the Stretchers and Rear Guard Rail. Using 80mm Bolts
and Barrel Nuts, attach these to the Upper Bunk, carefully noting Left and Right hand sides.
Attach the Stretchers and Rear Guard Rail to the Upper Bunk
Attacher le rail d’étirement et le rail de protection arrière au lit supérieur
Use 2 People!
ll faut être 2 personnes!
Page 8 of 14 Page 8 de 14
Taper les goujons de bois dans les bouts des rails d’étirement et le rail de protection arrière.
Utiliser les vis 80mm et les écrous, les attacher au lit supérieur en prenant note des côtés gauche et droit.
Upper stretchers with extra holes
Rail du haut avec des trous en plus
Upper Bunk
Lit supérieur
80mm Bolts
Vis (80mm)
Rear Guard Rail
Rail de protection arrière
Barrel Nuts
Écrous
Upper Bunk
Lit supérieur
Barrel Nuts
Écrous
80mm Bolts
Vis (80mm)
80mm Bolts
Vis (80mm)
To assemble the bunk with the ladder on
the LEFT, orient the Upper stretchers so
the holes are on the LEFT.
To assemble the bunk with the ladder on
the RIGHT, orient the Upper stretchers
so the holes are on the RIGHT.
Pour assembler le lit superposé avec l’échelle
sur la gauche, orienter la rail du haut pour que
les trous soit à gauche.
Pour assembler le lit superposé avec l’échelle
sur la droite, orienter la rail du haut pour que
les trous soit à droite.
Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
N&D 1018F

Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
Wood Dowels
Goujons de
bois (M10)
6A
Tap Wooden Dowels into the ends of the Reversible Guard Rail
use the 80mm Bolts and Barrel Nuts fix it in place. The Guard Rail
attaches to the Stretcher using the 30mm Bolts.
Attach the Reversible Guard Rail to the Upper Bunk
Attacher le guarde réversible au lit supérior
Reversible Guard Rail
Guarde réversible
Guard Rail Post
Poteau du rail de
protection
30mm Bolts
Vis (30mm)
80mm Bolt
Vis (80mm)
Page 9 of 14 Page 9 de 14
Reversible Guard Rail
Guarde réversible
Guard Rail Post
30mm Bolts
Vis (30mm)
80mm Bolt
Vis (80mm)
Poteau du rail de
protection
• Ladder on the LEFT:
• Échelle sur la gauche:
• Ladder on the RIGHT:
• Échelle sur la droite:
Taper les goujons de bois aux bouts du Guarde réversible. Utiliser
les vis 80mm et les écrous et les fixer en place. Le rail de protection
avant s’attache au rail d’étirement en utilisant des vis de 30mm.
N&D 1018F

Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
Wood Screws
Vis à bois
Wood Screws
Vis à bois
Use the 30mm Wood Screws to fix the remaining slats to
the Stretchers (total 18 screws). An electric screwdriver
will make this much easier.
Fix the Remaining Slats with screws
Fixer les lattes qui restent avec les vis
7B
7A

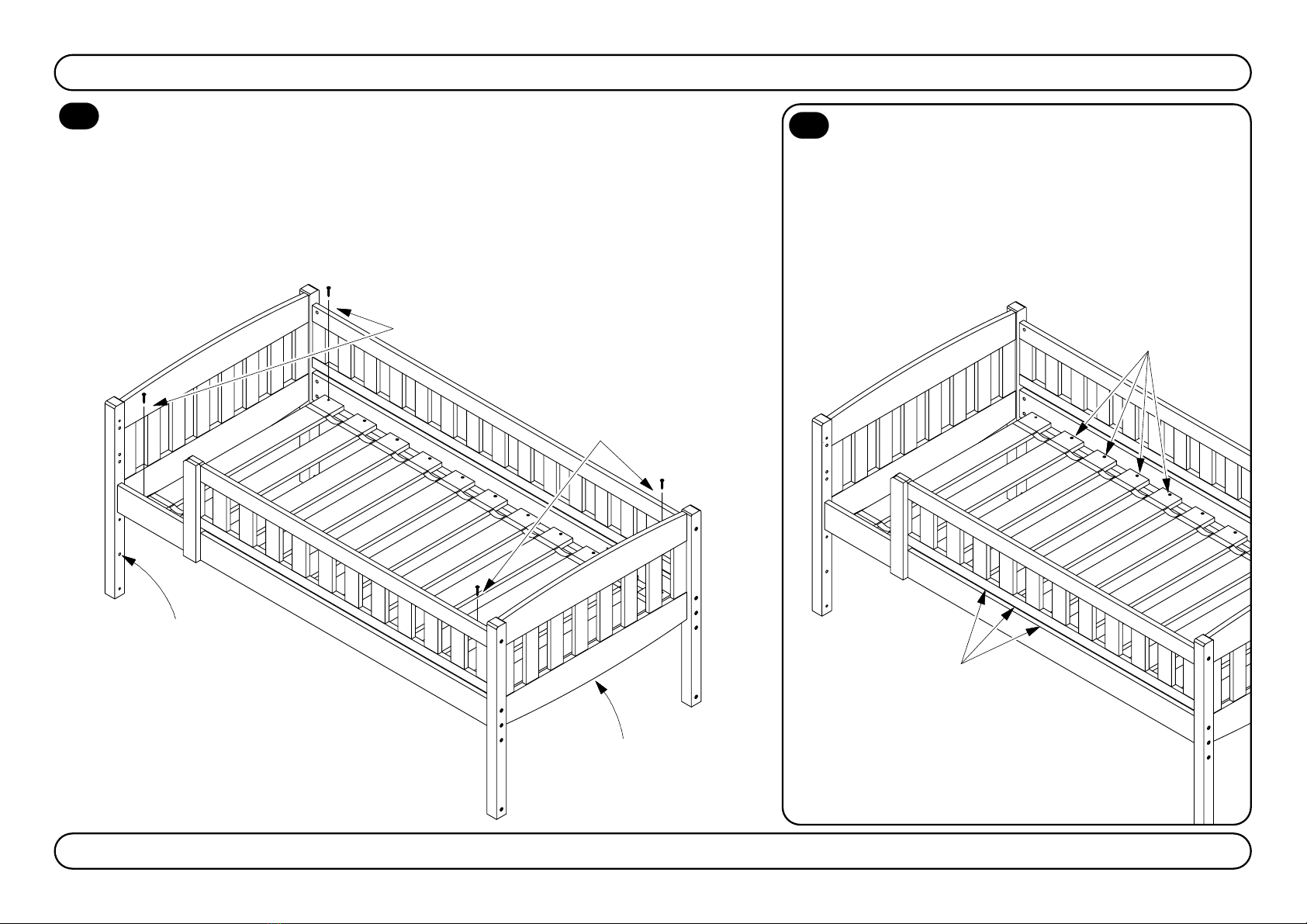

Lay the Slats inside the Stretchers as shown below, and Bolt in
place with the 30mm Threaded Wood Bolts (total 4 Bolts).
Bolt the Slats to the Stretchers
Visser les lattes aux rails d’étirement
Upper Bunk
Lit supérieur
Upper Bunk
Lit supérieur
Threaded Wood Bolt
Vis à bois (30mm)
Threaded Wood Bolt
Vis à bois (30mm)
Page 10 of 14 Page 10 de 14
Placer les lattes à l’intérieurdes rails d’étirement tel que montré
ci-après et visser avec les 4 vis à bois (30mm). Utiliser les vis à bois (30mm) pour fixer les
lattes qui restent aux rails d’étirements (18 vis).
Un tournevis électrique facilitera le travail.
N&D 1018F

Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
Metal Tubes
Tubes de métal
Metal Tubes
Tubes de métal
8A

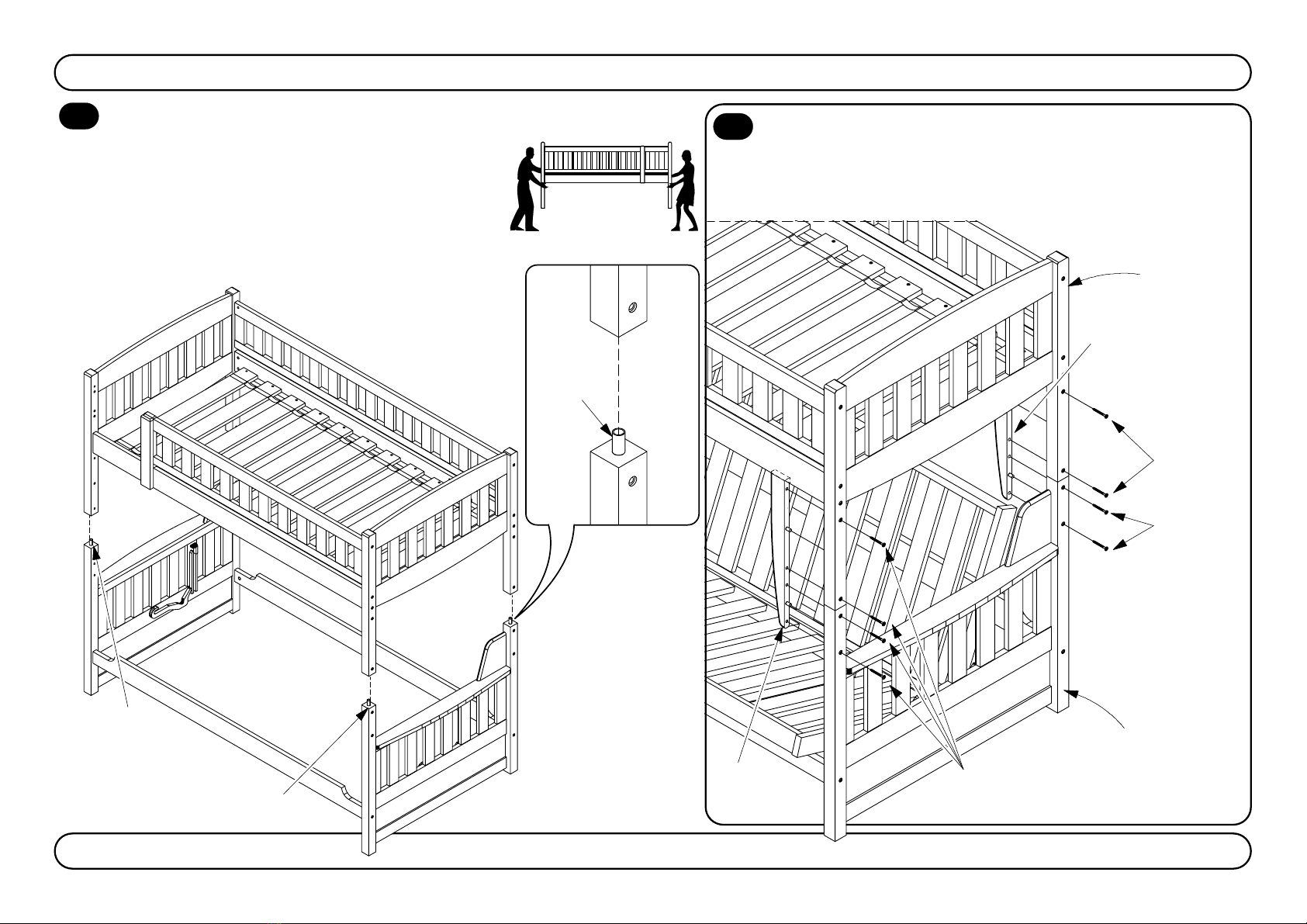

Fit the Metal Tubes into the tops of the legs.
Carefully lift the Top Bunk onto the Lower Bunk.
Fit the Upper Bunk onto the Lower Bunk
Ajuster le lit du haut au lit du bas
Use the 60mm Bolts to fix the Brackets to the Legs.
Fit the Brackets to the Legs
Fixer les supports aux pattes
8B
Metal Tubes
Tubes de
métal
Page 11 of 14 Page 11 de 14
Mettre les tubes de metal dans le haut des pattes.
Lever avec précaution le lit du haut sur le lit du bas.
Utiliser les boulons de 60mm pour fixer les supports aux pattes.
Use 2 People!
ll faut être 2 personnes!
60mm Bolts
Vis (60mm)
60mm Bolts
Vis (60mm)
Bracket
Support 60mm Bolts
Vis (60mm)
Bracket
Support
Lower Bunk
Lit du bas
Upper Bunk
Lit du bas
N&D 1018F

Assemble the Ladder
Assembler l'échelle
40mm Bolts
Vis (40mm)
Wood Dowels
Goujons de bois
(M10)
Ladder Rail
Montant de
l’échelle
Ladder Step
Barreux de
l’échelle
Page 12 of 14 Page 12 de 14
9A 9B Attach the Ladder to the Upper Stretcher
Attacher l’échelle à la rail du haut
Wood Screws
Vis à bois
(16mm)
Use the 16mm Wood Screws to fix the Ladder in place.
Utiliser les vis 16mm pour fixer l’échelle.
Please take not of the warnings
shown on page one of these
instructions, printed on the carton
box and on stickers on the Bunk
Bed.
S’il vous plaît,prendre note de
l’avertissement à la page un de
ces instructions et de celles
impremées sur le carton et sur
l’autocollant mis sur la tête du lit
superposé.
Cinnamon Futon Bunk Bed Lits Superposés Futon «Canelle»
N&D 1018F

Vous aurez besoin de
pousser fortement
Page 13 of 14 Page 13 de 14
10C10B Push the Seat over the "Snap Point."From the Bed position, lift the Seat. Lift the Seat all the way.
You will need to Push Hard.
10A
10D From the Back, lift out the Top Pin and ease the Seat Deck forward. Lift the Seat clear of the frame. 10E
Use 2 People!
Il faut être 2 personnes!
NOTE:
Disassembly: How to Remove the Futon Seat Démontage: Comment désassembler le siège du futon
Lift from the front,
using both Handles.
Lever par le devant
en utilisant les deux poignées
Rubber
Snapper
"Snapper"
Tiges du haut
Notch
Coche
To p Pin
De l'arrière,lever la tige du haut et avancer doucement le siège du châssis.
Lever pour que la tige du haut soit en dehors de
la coche de la pièce de caoutchouc "Snapper".
Avancer doucement le dossier du châssis en
le gardant en position verticale.
Lever le siège en dehors du châssis.
Lift and ease the Deck forward Lift up so the Top Pin is out of its notch in the
Rubber Snapper. Ease the Back Deck forward,
keeping it orientated vertically.
Be careful when lifting the
Seat Deck out,not to scratch
the Arms with the Rollers.
Lever et avancer doucement
le châssis
Lift all the way until
the Top Pin drops into the
notch on the Rubber Snapper.
Lever au complet jusqu'à ce que les
tiges du haut descendent dans la
coche de la pièce de raccordement
en caoutchouc "Snapper".
De la position lit,lever le siège. Lever le siège au complet. Pousser le siège au-delà du point d'agrafe.
Rubber Snapper
"Snapper"
Attention en levant le siège du
châssis pour ne pas égratigner les
bras avec les tiges.
N&D 1018F

Page 14 of 14 Page 14 de 14
Disassembly: How to Remove the Futon Back Démontage: Comment désassembler le dossier du futon
11B
Lift the Back Deck up. Lift Back Deck so the Top Roller is clear of the Back Leg.
11A Lever le dossier du châssis vers le haut. Lever le dossier du châssis pour que les tiges du haut se libèrent des pattes arrières.
Use 2 People!
Il faut être 2 personnes!
NOTE:
Back Leg
of Arm
Final Position
of Top Roller
Very Important: Make sure the Top
Rollers are fully outside on both sides!
Patte arrière
du bras
Position finale
des tiges du haut
Très Important: S'assurer que les tiges du haut
sont complètement en dehors des deux côtés.
Glissière pour les tiges
Plastic Cap
11C Push the Deck forward at the top.The frame can now be disassembled. 11E
Pousser le châssis en avant en haut. Défaire les boulons des pièces
d'étirement.
11D Lift the Back away from the Arms.
Enlever le dossier des bras.
Lift from the Back
Be careful when lifting
the Back Deck out,not to
scratch the Arms with the Rollers.
Lever de l'arrière
Attention de ne pas égratigner les
bras du châssis avec les tiges
en enlevant le dossier.
Lift from the Back
Lever de l'arrière
N&D 1018F
