Nikon AF-S NIKKOR 24-70mm f/2.8G ED User manual

AF-S NIKKOR
24-70mm f/2.8 ED
Nano Crystal Coat
Jp
En
De
Fr
Es
Sv
Nl
It
Sc
Tc
Kr
使用説明書 (P.2–13)
User’s Manual (PP.14–27)
Benutzerhandbuch (S.28–37)
Manuel d’utilisation (P.38–47)
Manual del usuario (PP.48–57)
Användarhandbok (S.58–67)
Gebruikshandleiding (P.68–77)
Manuale d’uso (PP.78–87)
(P.88–105)
(P.106–115)
(P.116–127)

2
この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負
う可能性が想定される内容を示しています。
この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が
想定される内容および物的損害の発生が想定される内容を示しています。
安全上のご注意
ご使用の前に「安全上のご注意」をよくお読みのうえ、正しくお使いくださ
い。この「安全上のご注意」は製品を安全に正しく使用していただき、あな
たや他の人々への危害や財産への損害を未然に防止するために、重要な内容を
記載して います。お読みになった後は、お使いになる方がいつでも見られる所
に必ず保管してください。
表示について
表示と意味は次のようになっています。
注意
警告

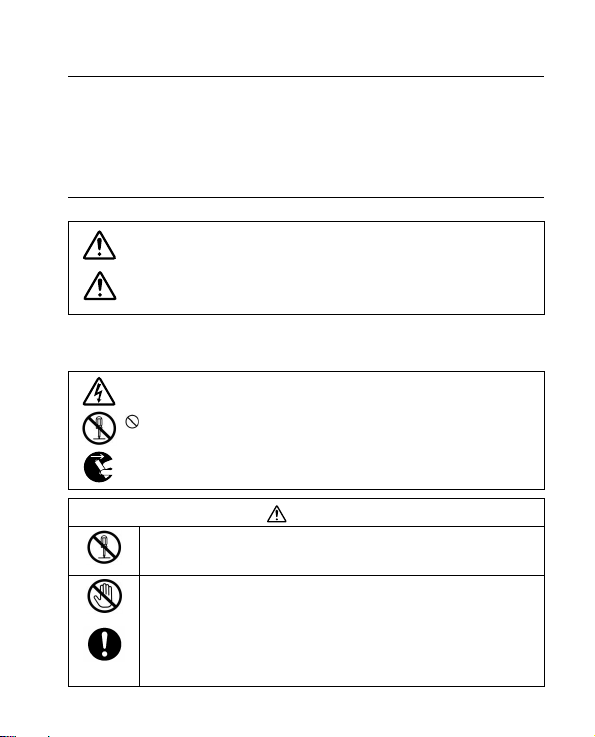

お守りいただく内容の種類を、次の絵表示で区分し、説明しています。
絵表示の例
△ 記号は、注意（警告を含む）を促す内容を告げるものです。図の中や近く
に具体的な注意内容（左図の場合は感電注意）が描かれています。
記号は、禁止の行為（してはいけないこと）を告げるものです。図の中や
近くに具体的な禁止内容（左図の場合は分解禁止）が描かれています。
●
記号は、行為を強制すること（必ずすること）を告げるものです。図の中や
近くに具体的な強制内容（左図の場合は電池を取り出す）が描かれています。

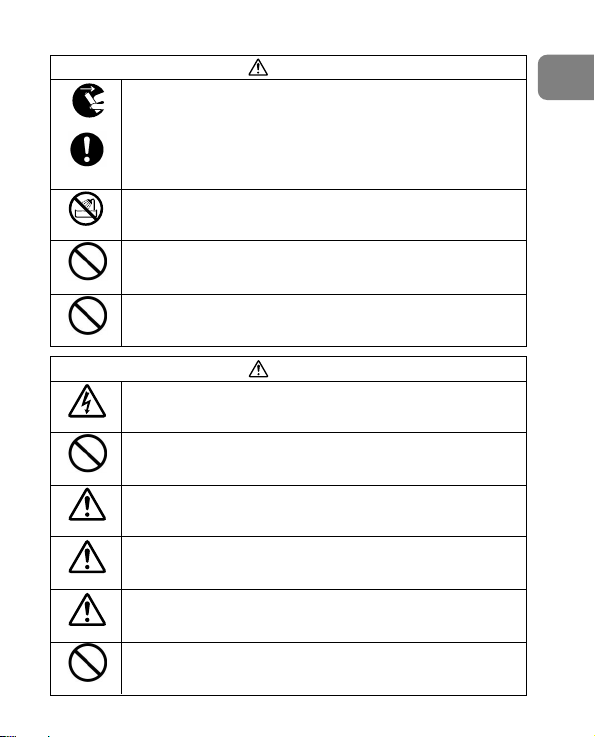

警告
分解したり、修理や改造をしないこと
感電したり、異常動作をしてケガの原因となります。
落下などによって破損し、内部が露出したときは、露出部に
手を触れないこと
感電したり、破損部でケガをする原因となります。カメラの電池を抜
いて、販売店またはニコンサービス機関に修理を依頼してください。
接触禁止
すぐに
修理依頼を
分解禁止

3
Jp
警告
熱くなる、煙が出る、こげ臭いなどの異常時は、速やかにカ
メラの電池を取り出すこと
そのまま使用すると火災、やけどの原因となります。電池を取り出す際、
やけどに充分注意してください。電池を抜いて、販売店またはニコンサ
ービス機関に修理を依頼してください。
水につけたり、水をかけたり、雨にぬらしたりしないこと
発火したり感電の原因となります。
引火、爆発のおそれのある場所では使用しないこと
プロパンガス・ガソリンなど引火性ガスや粉塵の発生する場所で使用す
ると、爆発や火災の原因となります。
レンズまたはカメラで直接太陽や強い光を見ないこと
失明や視力障害の原因となります。
注意
ぬれた手でさわらないこと
感電の原因になることがあります。
製品は幼児の手の届かないところに置くこと
ケガの原因になることがあります。
逆光撮影では、太陽を画角から充分にずらすこと
太陽光がカメラ内部で焦点を結び、火災の原因になることがあります。画角か
ら太陽をわずかに外しても火災の原因になることがあります。
使用しないときは、レンズにキャップをつけるか太陽光のあた
らない所に保管すること
太陽光が焦点を結び、火災の原因になることがあります。
三脚にカメラやレンズを取り付けたまま移動しないこと
転倒したりぶつけたりしてケガの原因になることがあります。
窓を閉め切った自動車の中や直射日光が当たる場所など、異常
に温度が高くなる場所に放置しないこと
内部の部品に悪い影響を与え、火災の原因となることがあります。
電池を取る
水かけ禁止
使用禁止
見ないこと
感電注意
移動注意
放置禁止
放置禁止
保管注意
使用注意
すぐに
修理依頼を

4

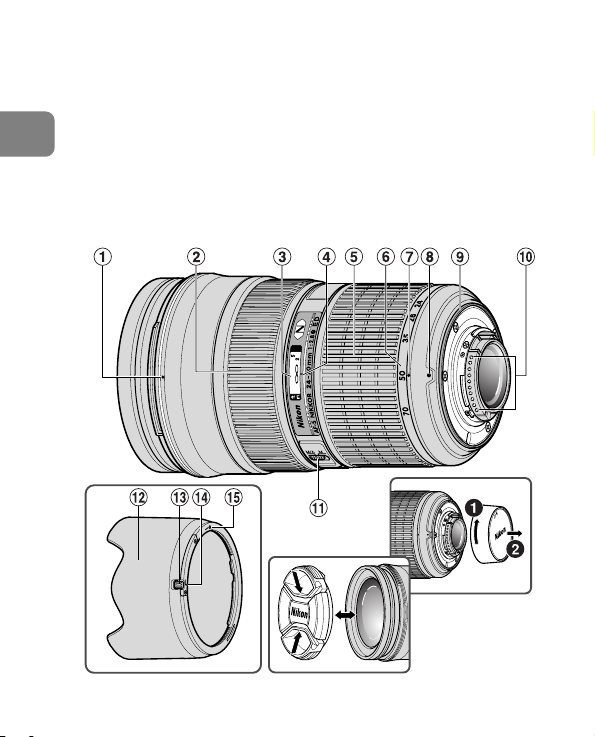

Jp 各部の名称 :（ ）参照頁
1フード着脱指標（P.8）
2フォーカスリング（P.7）
3距離目盛
4距離目盛基準線
5ズームリング（P.8）
6焦点距離目盛
7焦点距離目盛指標
8レンズ着脱指標
9レンズマウントゴムリング（P.6）
!CPU信号接点（P.6）
"フォーカスモード切り換えスイッ
チ（P.7）
#フード（P.8）
$フードロック解除ボタン（P.8）
%フード取り付け指標（P.8）
&フードセット指標（P.8）

5
Jp
カメラ別の使用可能機能表
使用できる機能には制限・制約がある場合があります。カメラの使用説明書
もご確認ください。
※1：PにはAUTO（オート）モード、イメージプログラムモードを含みます。
※2：Mモードの設定はありません。
1.はじめに
このたびはニッコールレンズをお買い上げいただき、誠にありがとうござい
ます。このレンズは、高速で静かなAF（オートフォーカス）撮影を可能に
するレンズ内超音波モーター（サイレント・ウェーブ・モーター）駆動方式
を採用した高性能なズームレンズです。
■ 主な特長
●AF（オートフォーカス）撮影およびMF（マニュアルフォーカス）撮影の
切り換えが簡単にできるフォーカスモード切り換えスイッチを装備してい
ます。
●AF撮影中にも瞬時にマニュアルフォーカスモードに切り換えることので
きる「マニュアル優先オートフォーカス」機能を装備しています。
カメラ
露出モード
P※1 SAM
F3AF、F-601、F-501、MF
カメラ （F-601M を除く ）
○ ○ ○ ○ ○
×
○ ○ ○ ○ ○
○ ○ ○ ○ ○
○ ○ ○ × ×
○ ○ ○ ○
× ○ ○ × ×
× × × × ×
○：使用可 ×：使用不可
オート
フォーカス
F6、F5、F100、F80
シリーズ 、 ニコン U2、 ニコン U
プロネア600i、プロネアS※2
F4 シリーズ 、F90X シリーズ 、F90 シリーズ 、F70D
ニコン Us、F60D、F50D、F-401 シリーズ
F-801 シリーズ 、F-601M
FXフォーマット/DXフォーマットの
ニコンデジタル一眼レフカメラ

6
Jp ●被写体までの距離情報をカメラ側に伝達する機能を備え、3Dマルチ
パターン測光機能を持ったカメラとの組み合わせでは、より的確な露出制
御を実現します。
●ニコン独自のED（特殊低分散）ガラスによる色収差の補正とともに、非
球面レンズや良好なボケ味が得られる円形絞りの採用により優れた光学性
能、描写性能を発揮します。
●ナノクリスタルコート（Nano Crystal Coat）を一部のレンズに施した
ことにより、強い太陽光が当たる屋外撮影から、スポットライトのある室
内撮影まで、クリアーな画像を提供します。
■ 注 記
●レンズのCPU信号接点!は汚さないようにご注意ください。
●DXフォーマットのニコンデジタル一眼レフカメラ（D300シリーズ、
D7000など）に装着すると、対角線画角は61°―22°50′となり、
35mm判換算では焦点距離約36mm― 105mm相当になります。
●レンズマウントゴムリング9が破損した場合は、そのまま使用せず販売
店またはニコンサービス機関に修理を依頼してください。
●ワイヤレスリモートスピードライト SB-R200は、レンズ先端に2個装着
可能です。

7
Jp
2.ピント合わせの方法
ご使用のカメラや撮影目的によって、下表のようなピント合わせが選択でき
ます。

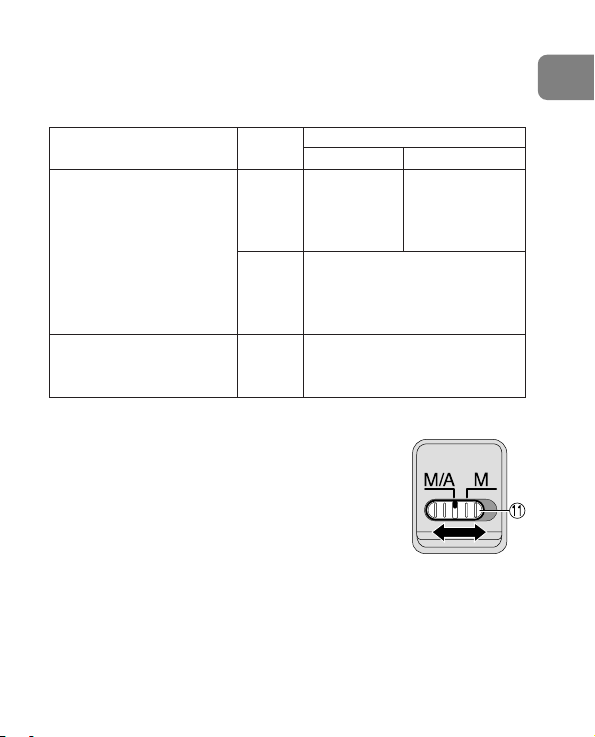

■M/A（マニュアル優先オートフォーカス）モードの使い方
1フォーカスモード切り換えスイッチ"を［M/A］に
セットします。
●スイッチは、指標が合うようにセットしてくださ
い。
2AF（オートフォーカス）撮影時、シャッターボタン
を半押ししたまま、あるいはカメラのAF作動ボタン
を保持したまま、フォーカスリング2を手で回転さ
せると、瞬時にMF（マニュアルフォーカス）撮影が
行えます。
3シャッターボタンの半押しやAF作動ボタンを再度操
作するとAFで撮影が可能となります。

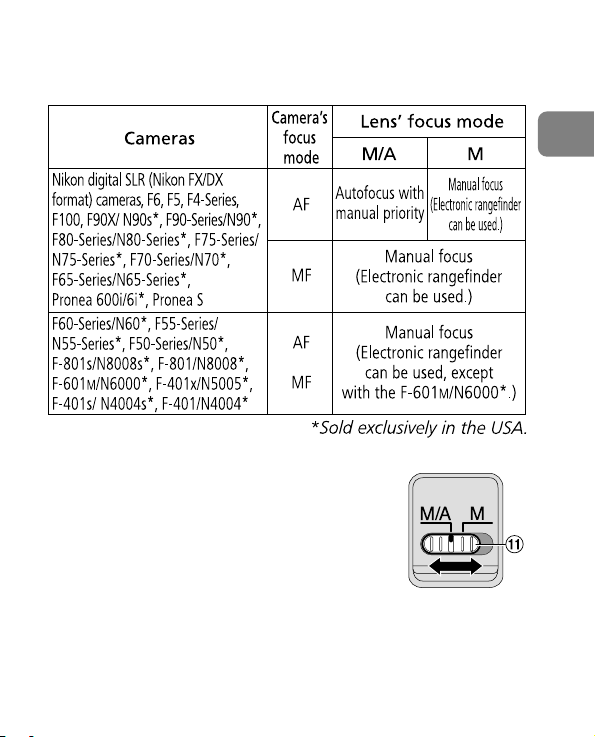

レンズの設定モード
カメラ MM/A
マニュアル
フォーカス撮影
（フォーカスエイド可）
マニュアルフォーカス撮影のみ
（F-601Mを除きフォーカスエイド可）
マニュアルフォーカス撮影のみ
（フォーカスエイド可）
マニュアル優先
オートフォーカス
撮影
ニコン Us、F60D、F50D、
F-801
シリーズ 、
F-401
シリーズ 、F-601M
カメラの
フォーカス
モード
AF
AF
MF
MF
FX
フォーマット /DX フォーマット
のニコンデジタル一眼レフカメラ、

F6、F5、F4
シリーズ 、F100、
F90X
シリーズ 、F90 シリーズ 、
F80
シリーズ 、F70D、 ニコン U2、
ニコン U、プロネア600i、
プロネアS

8
Jp 3.ズーミングと被写界深度（P.128）
撮影を行う場合は、ズームリング5を回転させ構図を
決めてから、ピント合わせを行ってください。プレビ
ュー（絞り込み）機構を持つカメラでは、撮影前に被
写界深度を確認することができます。
4.絞り値の設定
絞り値は、カメラ側で設定してください。

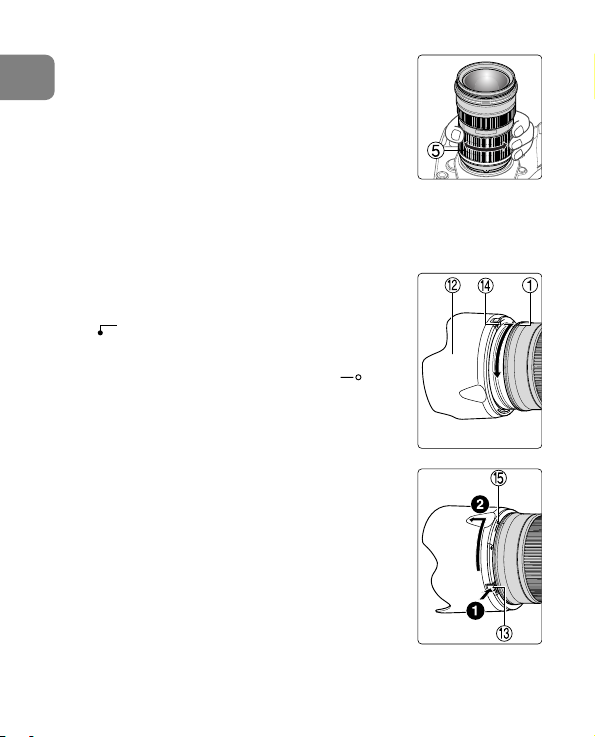

5.バヨネットフードHB-40#の取り付け、取り外し
■取り付け方（図A）
レンズ先端のフード着脱指標1とフード取り付け指
標（ ）%を合わせて、時計回りにカチッと音が
するまでフード#を回転させ、確実に取り付けます。
●フード着脱指標1とフードセット指標（ ）&
が合っていることを確認してください。
●フードが正しく取り付けられないと撮影画面にケ
ラレを生じますのでご注意ください。
●フード先端を強くつかむと着脱が困難になります。
着脱の際は、フードの根元（フード取り付け指
標%部分）付近を持って回転させてください。
●収納時はフードを逆向きにしてレンズに取り付け
ることができます。
■取り外し方（図B）
フードロック解除ボタン$を押さえ、そのまま、反時
計回りにフード#を回転させて取り外します。
AA
B

9
Jp
6.カメラ内蔵フラッシュ使用時のご注意
焦点距離と撮影距離によって、フラッシュの光がレンズ（フード）の先端で
さえぎられて、写真の一部に影が写り込む（この現象がケラレです）ことが
あります。以下のカメラでは、焦点距離と撮影距離にご注意ください。
●このレンズをカメラに取り付けたときのケラレの最新情報は、カメラの使
用説明書でご確認ください。
カメラ ケラレなく撮影できる焦点距離と撮影距離
●焦点距離28mmでは撮影距離1.5m以上
D7200、D7100、D300S ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
D7200、D7100 ●焦点距離24mmでは撮影距離1.5m以上
（対DX1.3×クロップ） ●焦点距離28mmでは撮影距離1m以上
●焦点距離35mm以上は制約なし
●焦点距離28mmでは撮影距離3m以上
D300 ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
●焦点距離28mmでは撮影距離2m以上
D200 ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
●焦点距離28mmでは撮影距離2.5m以上
D100 ●焦点距離35mmでは撮影距離1m以上
●焦点距離50mm以上は制約なし
D810、D800シリーズ、D700、
●焦点距離35mmでは撮影距離1m以上
D80、D70シリーズ、D50
●焦点距離50mm以上は制約なし
D5500、D5300、D5200、 ●焦点距離35mmでは撮影距離1.5m以上
D5100、D3300、D3200、 ●焦点距離50mm以上は制約なし
D750、D610、D600、D90
D7000 ●焦点距離28mmでは撮影距離1.5m以上
●焦点距離35mm以上は制約なし
D5000、D3100、D3000、 ●焦点距離35mmでは撮影距離1.5m以上
D60、D40シリーズ ●焦点距離50mmでは撮影距離1m以上
●焦点距離70mmでは制約なし
F80シリーズ ●焦点距離50mmでは撮影距離1m以上
●焦点距離70mmでは制約なし

10
Jp
●プロネアS：すべての焦点距離と撮影距離でケラレが生じるため、ご使用
はおすすめできません。
7.ファインダースクリーンとの組み合わせ
■構図の決定やピント合わせの目的には
◎： 好適です
○： 視野の一部が多少見にくくなりますが、撮影結果には全く影響がありませ
ん。
―： 各カメラに存在しないファインダースクリーンです。
空欄： 使用不適当です。ただし、Mスクリーンの場合、撮影倍率1/1倍以上の近接
撮影に用いられるため、この限りではありません。
注意
・F6カメラでは、B、E 以外のファインダースクリーンを使う場合、カメラのカス
タムメニュー「b6：スクリーン補正」を「BorE以外」にセットしてください。
詳しくはカメラの使用説明書をご覧ください。
・F5カメラの場合、マルチパターン測光はEC-B、EC-E、B、E、J、A、L スクリ
ーンのみ可能です。
・上記以外のカメラでB、Eスクリーンをご使用の場合は、それぞれB、Eスクリーン
の欄をご覧ください。
スクリーン
カメラ
F5+DP-30 ◎―
◎―
―
―
―
―
―◎―◎
―◎―◎
G1
G2
G4 G3
BCEEC-B
EC-E FJKLMPU
F4+DP-20
F4+DA-20
F5+DA-30
A
◎
◎
◎
◎
◎
◎
◎
◎
―
―
◎
◎
◎
◎
◎○
◎◎
◎
◎
F6 ―― ― ―◎◎ ◎◎―
○
○
―◎
カメラ ケラレなく撮影できる焦点距離と撮影距離
F70シリーズ、ニコンU2、●焦点距離50mmでは撮影距離1.5m以上
プロネア600i ●焦点距離70mmでは撮影距離1m以上
F60シリーズ ●焦点距離70mmでは撮影距離1m以上
F50シリーズ、 ●焦点距離70mmでは撮影距離1.5m以上
ニコンU、ニコンUs

11
Jp
8.レンズのお手入れと取り扱い上のご注意
●レンズ面の清掃は、ホコリを拭う程度にしてください。指紋がついたとき
は、柔らかい清潔な木綿の布に無水アルコール（エタノール）または市販
のレンズクリーナーを少量湿らせ、レンズの中心から外周へ渦巻状に、拭
きムラ、拭き残りのないように注意して拭いてください。
●シンナーやベンジンなどの有機溶剤は絶対に使用しないでください。
●レンズ表面の汚れや傷を防ぐためには、NCフィルターをお使いいただけ
ます。また、レンズフードも役立ちます。
●レンズをケースに入れるときは、必ず、レンズキャップを前後に取り付け
てください。
●レンズを長期間使用しないときは、カビやサビを防ぐために、高温多湿の
ところを避けて風通しのよい場所に保管してください。また、直射日光の
あたるところ、ナフタリンや樟脳のあるところも避けてください。
●レンズを水に濡らすと、部品がサビつくなどして故障の原因となりますの
でご注意ください。
●ストーブの前など、高温になるところに置かないでください。極端に温度が
高くなると、外観の一部に使用している強化プラスチックが変形することが
あります。
9.付属アクセサリー
●77mmスプリング式レンズキャップ LC-77●裏ぶた
●バヨネットフード HB-40●セミソフトケース CL-M3
10.別売アクセサリー
●77mmネジ込み式フィルター

12
11.使用できないアクセサリー
●テレコンバーター：全種類 ●オート接写リング：PKリング全種類
●Kリング：全種類 ●オートリング：BR-2A/BR-4●ベローズアタッチメ
ント：全種類
※その他のアクセサリーでも、使用できない場合があります。アクセサリーの使
用説明書でご確認ください。
12.仕 様
型式： ニコンFマウントCPU内蔵Gタイプ、AF-Sズームレンズ
焦点距離： 24mm― 70mm
最大口径比： 1：2.8
レンズ構成： 11群15枚（EDレンズ3枚、非球面レンズ3枚、ナノク
リスタルコート）
画角： 84°― 34°20′… 35mm判一眼レフカメラ
FXフォーマットのデジタル
一眼レフカメラ
61°― 22°50′… DXフォーマットのデジタル
一眼レフカメラ
71°― 27°40′… IX240カメラ
焦点距離目盛： 24、28、35、50、70mm
撮影距離情報： カメラへの撮影距離情報出力可能
ズーミング： ズームリングによる回転式
ピント合わせ： IF（ニコン内焦）方式、超音波モーターによるオートフォ
ーカス、マニュアルフォーカス可能
撮影距離目盛： ∞〜0.38m、1.5ft（併記）
最短撮影距離： 撮像面から0.41m（焦点距離24mm）
撮像面から0.39m（焦点距離28mm）
撮像面から0.38m（焦点距離35mm〜50mm）
撮像面から0.40m（焦点距離70mm）
絞り羽根枚数： 9枚（円形絞り）
絞り方式： 自動絞り
Jp

13
絞りの範囲： f2.8― 22
測光方式： 開放測光
アタッチメントサイズ ：77mm（P＝0.75mm）
大きさ： 約83（最大径）× 133mm（バヨネットマウント基準
面からレンズ先端まで）
質量： 約900g
●仕様、外観の一部を、改善のため予告なく変更することがあります。
Jp

14
Notes on Safety Operations
CAUTION
Do not disassemble
Touching the internal parts of the camera or lens could result in injury.
Repairs should be performed only by qualified technicians. Should the
camera or lens break open as the result of a fall or other accident, take
the product to a Nikon-authorized service representative for inspection
after unplugging the product and/or removing the battery.
Turn off immediately in the event of malfunction
Should you notice smoke or an unusual smell coming from the camera
or lens, remove the battery immediately, taking care to avoid burns.
Continued operation could result in injury.
After removing or disconnecting the power source, take the product to a
Nikon-authorized service representative for inspection.
Do not use the camera or lens in the presence of
flammable gas
Operating electronic equipment in the presence of flammable gas could
result in an explosion or fire.
Do not look at the sun through the lens or viewfinder
Viewing the sun or other strong light sources through the lens or
viewfinder could cause permanent visual impairment.
Keep out of reach of children
Particular care should be taken to prevent infants from putting the
batteries or other small parts into their mouths.
En

15
Observe the following precautions when handling the
camera and lens
•Keep the camera and lens unit dry. Failure to do so could result in fire
or electric shock.
•Do not handle or touch the camera or lens unit with wet hands. Failure
to do so could result in electric shock.
•When shooting with back-lighting, do not point the lens at the sun or
allow sunlight to pass directly down the lens as this may cause the
camera to overheat and possibly cause a fire.
•When the lens will not be used for an extended period of time, attach
both front and rear lens caps and store the lens away from direct
sunlight. Failure to do so could result in a fire, as the lens may focus
sunlight onto a flammable object.
En

16
En
Nomenclature ( ): Reference page
1 Lens hood mounting index (p.20)
2Focus ring (p.19)
3Distance scale
4Distance index line
5Zoom ring (p.20)
6Focal length scale
7Focal length scale index
8Mounting index
9 Lens mount rubber gasket (p.18)
!CPU contacts (p.18)
"Focus mode switch (p.19)
#Lens hood (p.20)
$Lens hood lock release button
(p.20)
% Lens hood attachment index (p.20)
&Lens hood setting index (p.20)

17
En
Usable cameras and available functions
There may be some restrictions or limitation for available functions.
Refer to your camera’s user’s manual for details.
*Sold exclusively in the USA. **
Sold exclusively in the USA and Canada.
*1 P includes AUTO (General-Purpose Program) and Vari-Program System.
*2 Manual (M) is not available.
1. Introduction
Thank you for purchasing the AF-S NIKKOR 24-70mm f/2.8G ED lens.
This is a high-grade, internal focusing (IF) lens employing a Silent Wave
Motor to drive the focusing mechanism, thus the “S” designation. As a
result, autofocusing is smooth, silent, and almost instantaneous.
Cameras
Autofocus
Exposure mode
P*1 SAM








: Possible : Impossible
Nikon digital SLR (Nikon FX/DX format) cameras
F6, F5, F100, F80-Series/N80-Series*,
F75-Series/N75-Series*, F65-Series/N65-Series*
Pronea 600i/6i*, Pronea S*2
F4-Series, F90X/N90s*, F90-Series/N90*,
F70-Series/N70*
F60-Series/N60*, F55-Series/N55-Series*,
F50-Series/N50*, F-401x/N5005*,
F-401s/N4004s*, F-401/N4004*
F-801s/N8008s *, F-801/N8008 *, F-601M/N6000 *
F3AF, F-601/N6006*, F-501/N2020**,
Nikon MF cameras (except F-601M/N6000*)

18
■Major features
•Autofocus (A) or manual (M) mode can easily be selected with the
Focus mode switch.
•Autofocusing with manual override is provided, allowing instant
change from autofocusing to manual focusing.
•More accurate exposure control is possible when this is mounted on a
Nikon camera having 3D Matrix Metering capability, because subject
distance information is transferred from the lens to the camera body.
•The use of three aspherical and three ED (extra-low dispersion) lens
elements ensures sharp pictures virtually free of color fringing. Also, by
utilizing a 9-blade diaphragm that produces a nearly circular aperture,
out-of-focus images in front of or behind the subject are rendered as
pleasing blurs.
•The Nano Crystal Coat deposited on some of the lens elements
ensures that fine, clear images can be reproduced under various
shooting conditions, from the sunny outdoors to spotlighted interior
scenes.
■Important
•Be careful not to soil or damage the CPU contacts !.
•When mounted on Nikon DX format digital SLR cameras, such as the
D300-Series and D7000, the lens’ picture angle becomes 61°– 22°50'
and its 35mm equivalent focal length range is approx. 36mm –
105mm.
•If the lens mount rubber gasket 9is damaged, be sure to visit the
nearest Nikon authorized dealer or service center for repair.
•Atotal of two Wireless Remote Speedlights SB-R200 can be attached
to the front of the lens.
En

19
2. Focusing
Set your camera’s focus mode selector according to this chart.
■Autofocus with manual override (M/A mode)
1Set the Focus mode switch "to [M/A].
Note: Be sure to set the switch so that the indicator
aligns with [M/A] precisely.
2Autofocus is provided, but you can manually
override the focus by operating the separate Focus
ring 2while lightly depressing the shutter release
button or the AF start (AF-ON) button on the camera.
3To cancel manual override, again lightly depress the
shutter release button or the AF start button on the
camera. This will return the camera to autofocus mode.
En

20
3. Focusing, zooming, and depth of field (p.128)
First turn the zoom ring 5until the desired
composition is framed in the viewfinder before
focusing. If your camera has a depth of field preview
(stop-down) button or lever, depth of field can be
observed while looking through the camera
viewfinder.
4. Setting the aperture
Set the aperture on the camera body.
5. Using bayonet hood HB-40 #
■Attaching the hood (Fig. A)
Align the lens hood attachment index ( ) %on
the hood with the lens hood mounting index 1on
the lens, and turn the hood #clockwise until it
click stops to secure.
•Make sure that the lens hood mounting index 1
aligns with the lens hood setting index ( ) &.
•If the lens hood is not correctly attached,
vignetting can occur.
•To facilitate attachment or removal of the hood,
hold it by its base (around the lens hood
attachment index %) rather than its outer edge.
•To store the lens hood, attach it in the reverse
position.
■Detaching the hood (Fig. B)
While pressing the lens hood lock release button $,
turn the lens hood #counterclockwise to detach.
En
AA
B
