ninco4rc BUGGY XB-10 Instruction Manual

1/10 4WD RC ELECTRIC CARS
BUGGY XB-10 2,4Ghz
MONSTER TRUCK MT-10 2,4Ghz
BUGGY XB-10 2,4Ghz BRUSHLESS
MEGANE TROPHY TC-10 2,4Ghz
MEGANE TROPHY TC-10 2,4Ghz BRUSHLESS
SHORT COURSE SC-10 2,4Ghz
SHORT COURSE SC-10 2,4Ghz BRUSHLESS
MANUAL DEL USUARIO
USER HANDBOOK
MANUAL DO USUARIO
HANDBUCH
MANUEL DE L’UTILISATEUR
HANDBOEK
www.ninco4rc.com

- 2 -
ESPAÑOL
Por favor, lea atentamente las instrucciones antes de manipular este vehículo.
ESPECIFICACIONES:
NH93010 - BUGGY XB-10 2,4 Ghz
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda
d/t
Motor
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32 - 40
mm RC540
NH93009 - MONSTER TRUCK MT-10 2,4 Ghz
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda Motor
400mm 310mm 185mm 275mm 11:1 32mm 118mm 52mm RC540
NH93013 - BUGGY XB-10 2,4 Ghz BRUSHLESS
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda
d/t
Motor
Brushless
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32 - 40
mm 3300KV ESC: 75A
NH93012 – MEGANE TROPHY TC-10 2,4 Ghz
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda Motor
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm RC540

- 3 -
NH93005 – MEGANE TROPHY TC-10 2,4 Ghz BRUSHLESS
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda Motor Brushless
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm 3300KV
ESC: 75A
NH93014 – SHORT COURSE SC-10 2,4 Ghz
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda Motor
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm RC540
NH93015 – SHORT COURSE SC-10 2,4 Ghz BRUSHLESS
Longitud Anchura Altura Dist.
entre
ejes
Relación Altura
chasis Diámetro rueda Anchura rueda Motor Brushless
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm 3300KV
ESC: 75A

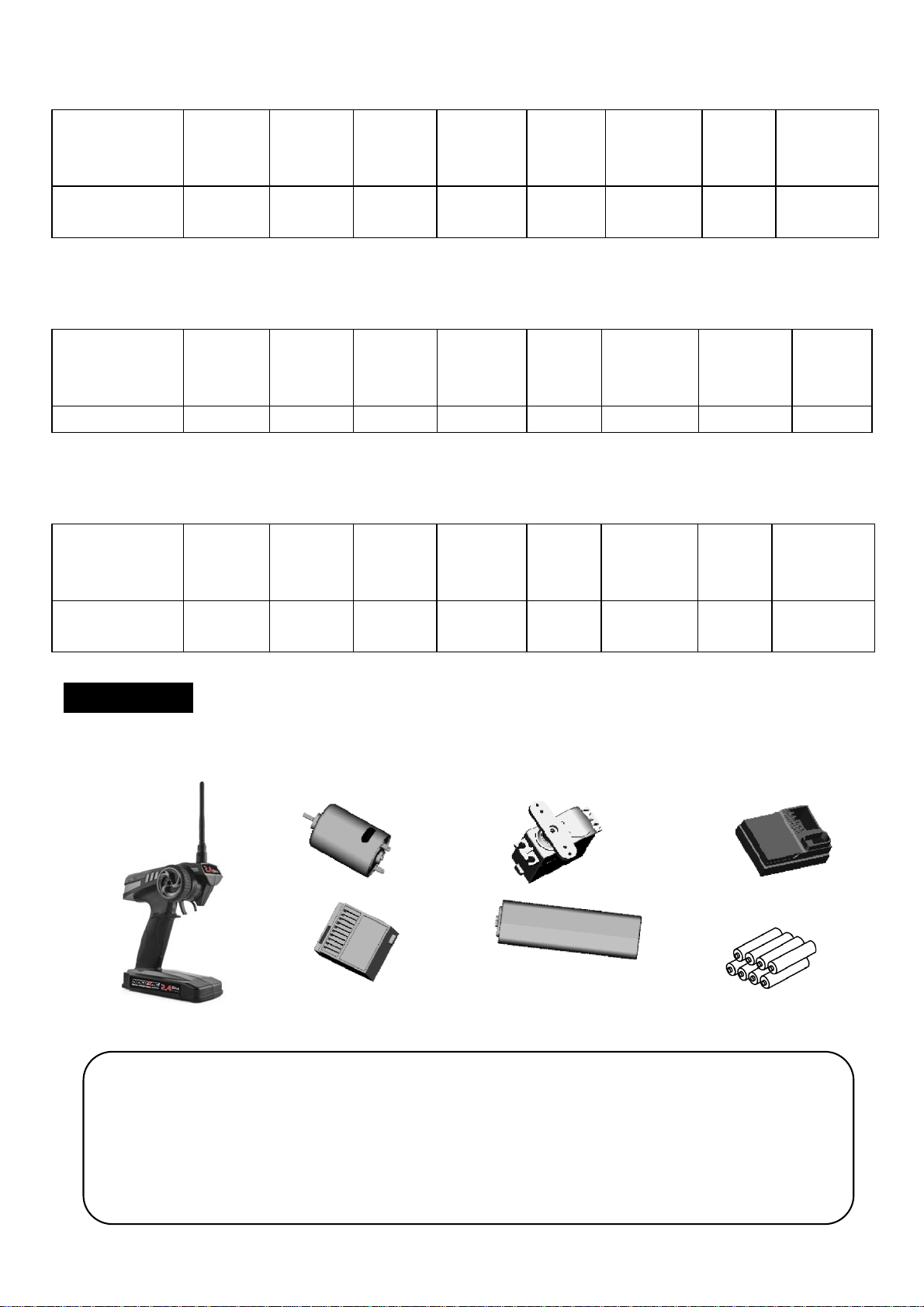

CONTENIDO:
Artículos necesarios para el funcionamiento del vehículo, incluidos en el set:
NOTA:
-Cargar la batería durante 8 o 10 horas antes de su primer uso. No dejarla desatendida
durante el proceso de carga.
-Cuando el coche está bloqueado, no continuar activando el gatillo. Puede sobrecalentar
y dañar el variador.
Motor Servo Receptor 2,4Ghz
Variador Batería 7,2v 1800mAh Ni-MH 8 pilas AA
Emisora 2,4Ghz / 2000 mAh (brushless) (no incluidas)

- 4 -

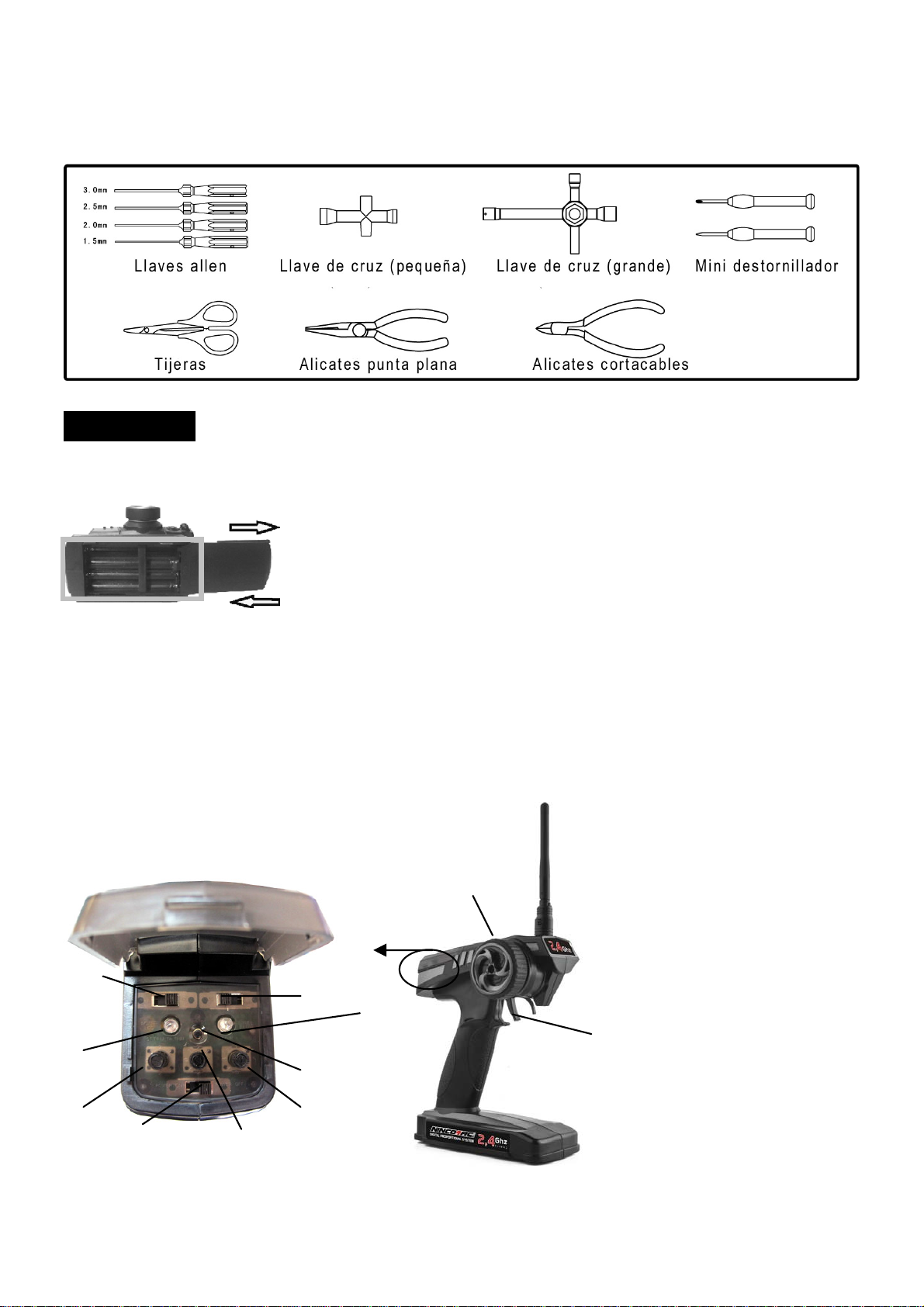

Los siguientes artículos, no incluidos en elset, son necesarios para la manipulación y
montaje del vehículo:
LA EMISORA
La emisora requiere 8 pilas AA para su funcionamiento.
Retira la tapa para acceder al compartimiento de las pilas.
Vuelve a poner la tapa una vez las pilas ya colocadas.
Precaución con las pilas:
Se recomienda el uso de pilas alcalinas de 1,5v en lugar de recargables de 1,2v.
Vigile la correcta colocación de la polaridad
No usar baterías de diferentes tipos ni mezclar nuevas y usadas.
Retirar las pilas si no va a usar la emisoraen un largo periodo de tiempo.
Sustituya las pilas según marque el indicador de nivel.
Funciones de la emisora:
1. Inversor acelerador
2. Inversor dirección
3. Dual rate dirección
4. Trim dirección
5. Trim acelerador
6. Gatillo acelerador
7. Botón asociación
8. Indicadores potencia
9. Interruptor encendido
10. Led encendido
11. Control dirección
6
11
1
2
4 3
5
7
9
8
10

- 5 -

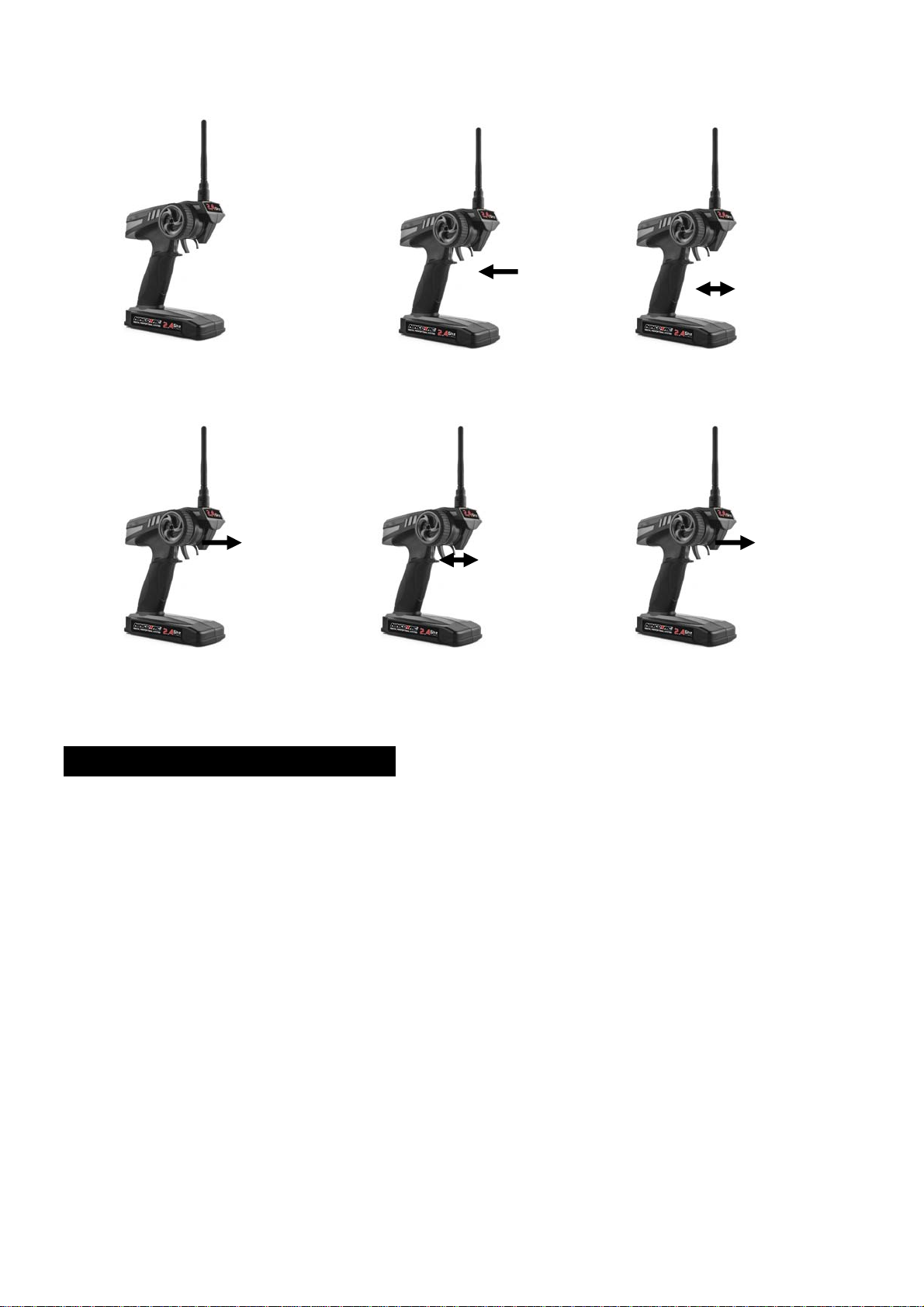

Cómo conducir:
1. Gatillo en posición neutra 2. Apretar gatillo 3. Volver a neutro
(coche parado) (marcha adelante) (desaceleración)
4. Abrir gatillo 5. Dejar de nuevo 6. Abrir gatillo
(freno en seco) en neutro (activa el variador) (marcha atrás)
ASOCIACIÓN EMISORA-COCHE:
De serie, emisor y receptor están asociados. Basta encender la emisora, primero, y el
coche, después, para que funcione. Si fuera necesario hacer la asociación proceda así:
- Colocar las pilasen la emisora sin ponerla enmarcha.
- Colocar el conector puente suministrado en el receptor: canal BIND/CH3.
- Cambiar el conector que viene del variador y estaba en la posición CH2 al canal VCC.
- Conectar la batería del receptor.
- Ahora parpadeará la luz del receptor. Indica que el receptor está en modo de búsqueda de frecuencia.
- Presione el botón ‘bind’ de la emisora y, manteniéndolo pulsado, ponga en marcha la emisora. La luz verde
parpadeará.
- La luz del receptor tiene que quedar fija en ese momento, indicando que está sincronizado.
- Desconectar la emisora y la batería del receptor.
- Retirar el conector puente del canal BIND/CH3 del receptor y volver a colocar el conector del variador en el
canal CH2.
- Volver a poner en marcha la emisora. En ese momento, la luz verde dejará de parpadear, indicando que la
sincronización se ha efectuado correctamente.
- De no haberse sincronizado correctamente,rogamos vuelva a realizar el proceso indicado.

- 6 -
ENGLISH
Please read carefully the instructions before using the car.
FEATURES:
NH93010 - BUGGY XB-10 2,4 Ghz
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
400 mm 250mm 160mm 275mm 8.133:
1 26mm 86mm 32-40 mm RC540
NH93009 - MONSTER TRUCK MT-10 2,4 Ghz
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
400mm 310mm 185mm 275mm 11:1 32mm 118mm 52mm RC540
NH93013 - BUGGY XB-10 2,4 Ghz BRUSHLESS
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32 - 40
mm 3300KV ESC:
75A
NH93012 – MEGANE TROPHY TC-10 2,4 Ghz
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm RC540

- 7 -
NH93005 – MEGANE TROPHY TC-10 2,4 Ghz BRUSHLESS
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm 3300KV
ESC:
75A
NH93014 – SHORT COURSE SC-10 2,4 Ghz
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm RC540
NH93015 – SHORT COURSE SC-10 2,4 Ghz BRUSHLESS
Length Width Height Wheel
base Gear ratio Ground clearance Wheel diameter Wheel width Motor
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm 3300KV
ESC:
75A

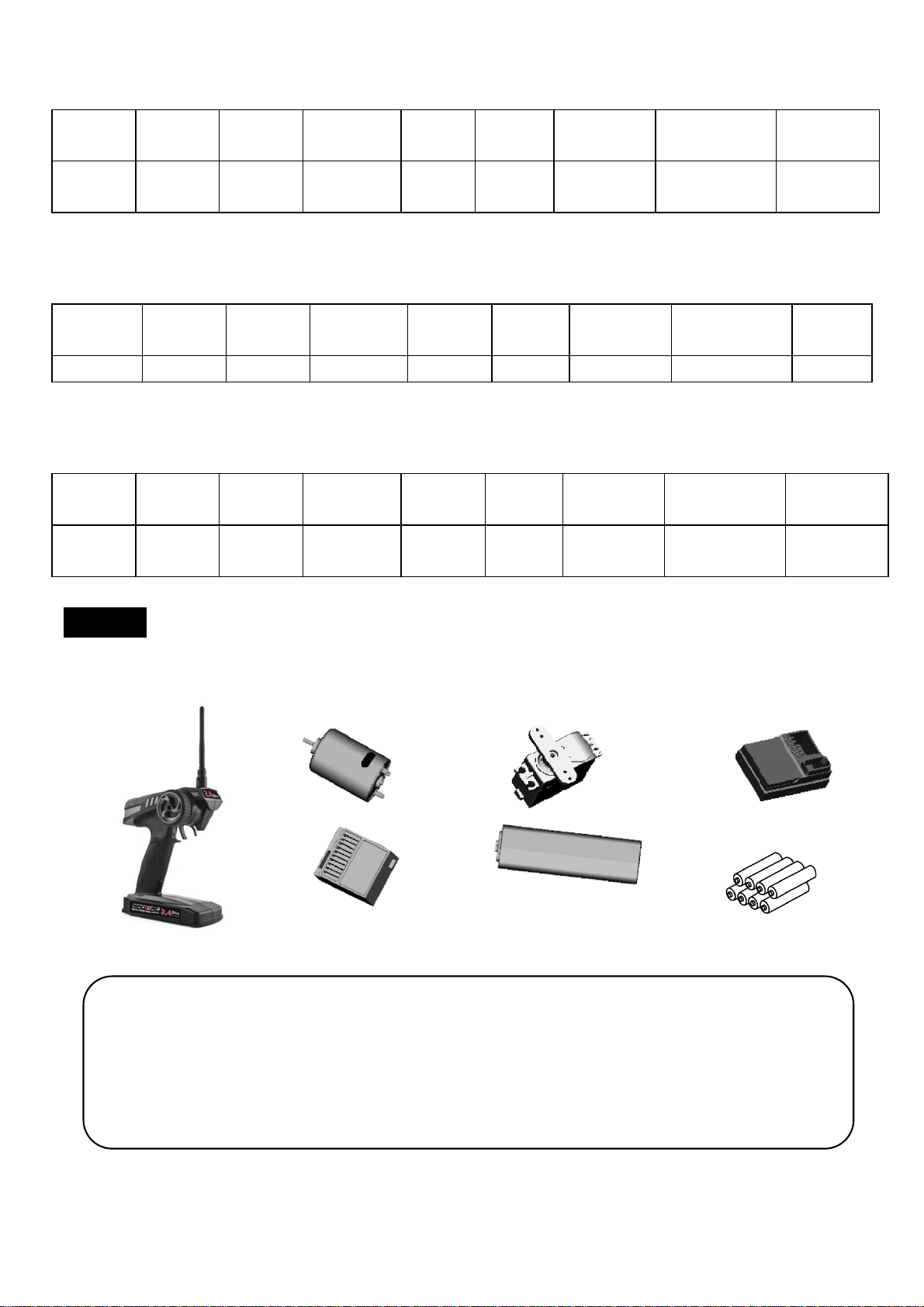

CONTENTS:
Items needed for running your model (included):
NOTE:
-Charge the battery for 8-10 hours for the first time usage. Do not charge the battery
unattended.
-When the car is blocked, do not continue to pull/push the trigger, this willcause the ESC
to overheat and damage the ESC
Motor Servo Receiver 2,4Ghz
ESC Battery 7,2v 1800mAh Ni-MH 8 batteries AA
Transmitter 2,4Ghz / 2000 mAh (brushless) (tnot included)

- 8 -

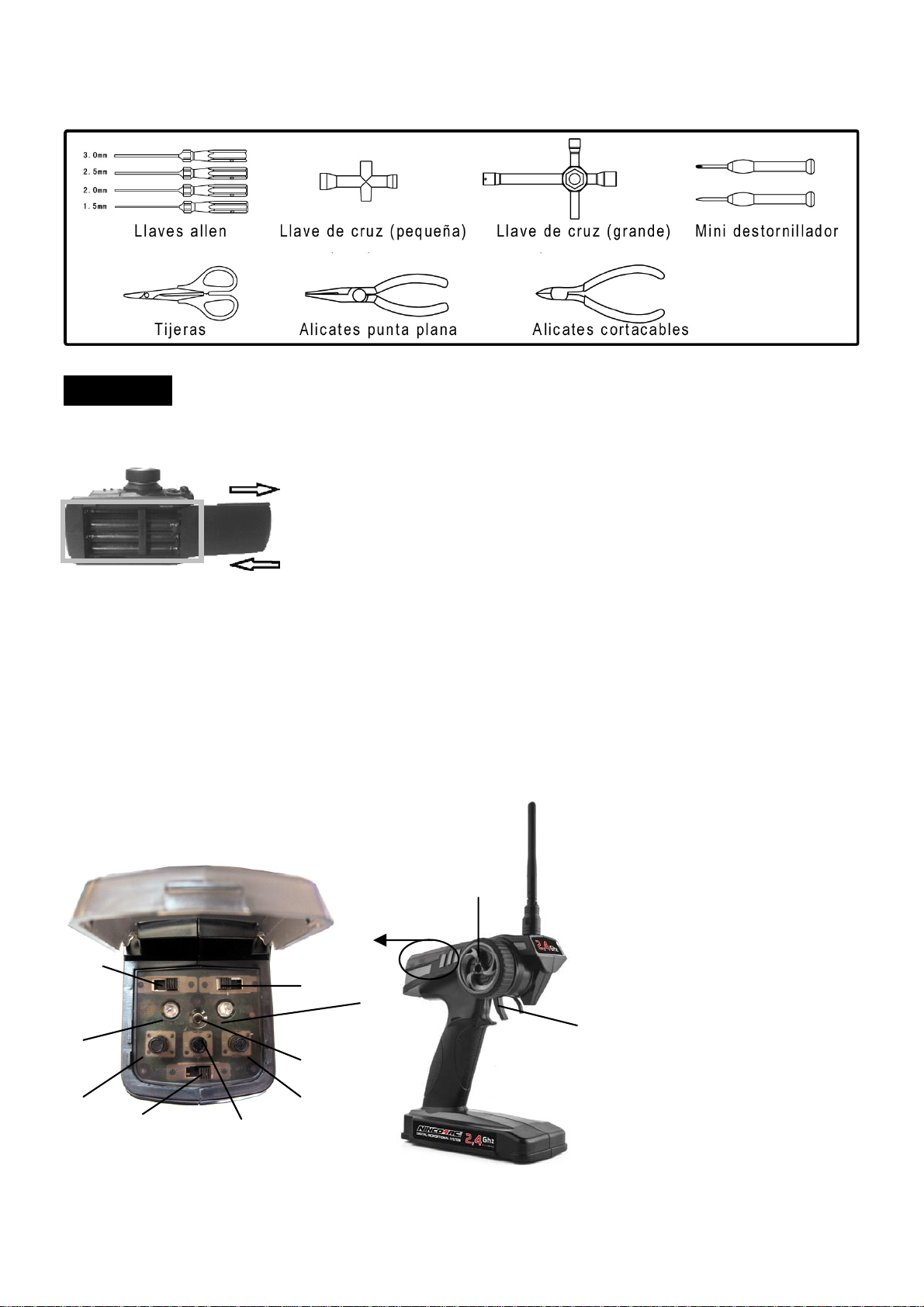

The following items, not included in the kit, are required for assembling your model:
TRANSMITTER
The transmitter requires 8 AA batteries.
Slide the battery cover to open the battery compartment.
Replace the battery cover after 8AA batt. are installed.
Battery precautions:
We recommend to use the 1,5V alkaline batteries instead of the 1.2V chargeable batteries.
Do not install with wrong polarities.
Do not use batteries of different types and do not mix old and new batteries.
Do not leave batteries if not in use for a long period.
Pleasereplace batteries when power indicators are weak
Function switches of the transmitter: 1. Throttle reverse switch
2. Steering reverse switch
3. Steering dual rate
4. Steering trim
5. Throttle trim
6. Trigger
7. Biding
8. Power indicator
9. Switch on-off
10. On-off indicator
11. Control wheel
Hexa
g
onal screwdriver 4-way cross wrench 4-way cross wrench mini screwdriver
Scissors needle nose cutter Wire cutter
11
1
2
4 3
5
7
9
8
10 6

- 9 -
How to drive:
1. Trigger at the neutral position 2. Pull the trigger 3. Back toneutral
(stop) (forward) (decelerate)
4. Push the trigger 5. Release the trigger 6. Push the trigger
(breaking) to neutral (backwards)
CAR-TRANSMITTER BINDING:
As standard, transmitter and receiver are already bound or associated. Just turn on the
transmitter first, followed by the car and it will work. If necessary, BINDING can be done by
following these simple instructions.
- Put the batteries in the transmitter without turning it on.
- Put the match line provided on thechannel BIND/CH3 ofthe receiver.
- Change the connector coming from the ESC and was in position CH2 to channel VCC.
- Connect the receiver battery.
- Now the light flashes on the receiver. That means that the receiver is going to the match status.
- Press and hold the ‘bind’ button on the transmitter and then switch on the power supply. The green light
flashes.
- The light of the receiver has to be fixed at the time, indicating that it is synchronized.
- Disconnect the transmitter and the receiver battery.
- Remove the match line from the receiver BIND/CH3 channel and replace the ESC connector on the channel
CH2.
- To launch the transmitter. At that time, the green light stops blinking, indicating that synchronization was
successful.
- If no synchronized correctly, please redo the process indicated.

- 10 -
PORTUGUES
Por favor, lea atentamente as instruções antes de manipular este vehículo.
ESPECIFICACÕES:
NH93010 - BUGGY XB-10 2,4 Ghz
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32 - 40
mm RC540
NH93009 - MONSTER TRUCK MT-10 2,4 Ghz
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor
400mm 310mm 185mm 275mm 11:1 32mm 118mm 52mm RC540
NH93013 - BUGGY XB-10 2,4 Ghz BRUSHLESS
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor Brushless
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32-40
mm 3300KV ESC: 75A
NH93012 – MEGANE TROPHY TC-10 2,4 Ghz
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm RC540

- 11 -
NH93005 – MEGANE TROPHY TC-10 2,4 Ghz BRUSHLESS
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor Brushless
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm 3300KV
ESC: 75A
NH93014 – SHORT COURSE SC-10 2,4 Ghz
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm RC540
NH93015 – SHORT COURSE SC-10 2,4 Ghz BRUSHLESS
Cumprimento Largura Altura Dist.
entre
eixos
Relação Altura
chasis Diámetro roda Altura roda Motor Brushless
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm 3300KV
ESC: 75A
CONTEUDO::
Artigos necesarios para o funcionamiento del vehículo, incluidos no set:
NOTA
-Carregar a bateria durante 8 a 10 horas antes de seu primeiro uso. Durante o proceso de
carga, supervisione a batería.
-Quando o carro está bloqueado, não continuar activando o gatillo. Pode sobreaquecer e
danificar o variador.
Motor Servo Receptor 2,4Ghz
Variador Batería 7,2v 1800mAh Ni-MH 8 pilhas AA
Emisor 2,4Ghz 2000mah/(brushless) (não incluidas)

Os seguintes artigos, não incluidos no set, são necessários para a manipulação e montagem
do vehículo:
O EMISOR
O emisor requer 8 pilhas AA para o seu funcionamento.
Retira a tampa para aceder ao compartimento das pilhas.
Volta a por a tampa uma vez as pilhas já colocadas.
Precaução com as pilhas:
Recomenda-se o uso de pilhas alcalinas de 1,5v em lugar de recarregáveis de 1,2v.
Verifique a correcta colocação da polaridade.
Não usar baterías de diferentes tipos nem misturar novas e usadas.
Retirar as pilhas se não vai usar o emisor por um longo periodode tempo.
Substitua as pilhas quando o nivel indicar.
Funções do emisor
1. Inversor acelerador
2. Inversor direcção
3. Direcção dual rate
4. Direcção trim
5. Acelerador trim
6. Gatilho
7. Biding
8. Indicadores potencia
9. Interruptor para ligar
10. Indicador On-off
11. Control direcção
11
1
2
4 3
5
7
9
8
10 6

- 13 -
Como conduzir:
1. Gatilho em posição neutra 2. Apertar gatilho 3. Voltar a neutro
(carro parado) (marcha frente) (desaceleração)
4. Empurrar gatillo 5. Deixar de novo em 6. Empurrar gatillo
(trava em seco) neutro (activa o variador) (marcha atrás)
ASSOCIAÇÃO EMISSOR-CARRO
De série, o emissor e o receptor estão associados. Basta ligar o emissor primeiro e depois
o carro para que funcione. No caso de ser necessário fazer a associacção proceda da
seguinte forma:
- Colocar as pilhas no emissor sem o ligar
- Colocar oconector ponte fornecido no receptor: canal BIND/CH3
- Mudar o conector que vem do variador e estava na posição CH2 ao canal VCC
- Ligar a bateria do receptor
- A luz do receptorpisca, indicando que está em modo de busca de frequência
- Carregue no botão “bind” do emissor e, mantendo-o carregado, ligue o emissor. A luz verde pisca.
- A luz do receptor tem que ficar fixa neste momento, indicando que está sincronizado.
- Desligar o emissor e a bateria do receptor
- Retirar o conector ponte do canal BIND/CH3 e voltar a colocar o conector do variador no canal CH2.
- Voltar a ligar o emissor. A luz verde deixará de piscar indicando que a sincronização se efectuou
correctamente
- Se a sincronização não se efectuou correctamente, por favor volte a seguir o procedimento indicado.

- 14 -
DEUTSCH
Bitte lesen Sie aufmerksam diese Anleitung bevor Sie das Modell benutzen
EIGENSCHAFTEN:
NH93010 - BUGGY XB-10 2,4 Ghz
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor
400mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32 40 mm RC540
NH93009 - MONSTER TRUCK MT-10 2,4 Ghz
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor
400mm 310mm 185mm 275mm 11:1 32mm 118mm 52mm RC540
NH93013 - BUGGY XB-10 2,4 Ghz BRUSHLESS
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor Brushless
400mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32-40 mm 3300KV
ESC: 75A
NH93012 – MEGANE TROPHY TC-10 2,4 Ghz
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm RC540

- 15 -
NH93005 – MEGANE TROPHY TC-10 2,4 Ghz BRUSHLESS
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor Brushless
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm 3300KV
ESC: 75A
NH93014 – SHORT COURSE SC-10 2,4 Ghz
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm RC540
NH93015 – SHORT COURSE SC-10 2,4 Ghz BRUSHLESS
Länge Breite Höhe Radstand Ratio Boden
freiheit Raddurch messer Reifenbreite Motor Brushless
460mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm 3300KV
ESC: 75A
INHALT::
Ausstattung des Modells Benötigte Teile um das Modell zu benutzen (enthalten):
ACHTUNG:
-Laden Sie den Akku das erste mal 8-10 Stunden auf bevor Sie Ihn benutzen. Lassen Sie
Ihn dabei nicht unbeaufsichtigt
-Wenn etwas das Modell blockiert, geben Sie kein Gas mehr, dieses kann den Fahrregler
überhitzen und zerstören
.
Motor Servo Empfänger 2,4Ghz
Fahrregle Batterie7,2v 1800mAh Ni-MH 8 batterien AA
Sender 2,4Ghz 2000mah/(brushless) (nitch enthalten)

- 16 -
Die folgenden Teile (nicht enthalten) werden benötigt:
SENDER:
Der Sender benötigt 8 AA Batterien.
Schieben Sie den Batteriedeckel auf um an die Halterungen zu
gelangen.
Schließen Sie den Batteriedeckel nachdem Sie die Batterien
eingelegt haben.
Vorsichtsmaßnahmen:
Wir empfehlen die Verwendung von 1,5V Alkaline Batterien anstelle von 1,2V Akkus.
Achten Sie auf die richtige Polarität
Verwenden Sie keine unterschiedlichen Batterien gleichzeitig
Nehmen Sie die Batterien aus dem Sender wenn Sie ihn länger nicht benutzen
Tauschen Sie die Batterien aus wenn diese nicht mehr die volle Leistung haben.
Funktionen des Senders: 1. Gas/Bremse Umkehrschalter
2. Steuerung Umkehrschalter
3. Ausschlagsbegrenzung
für Steuerung
4. Steuerungs Feineinstellung
5. Gas/Bremse Feineinstellung
6. Abzug
7. Binding
8. Betriebs LED
9. An/Aus Schalter
10. Status LED
11. Steuerungsrad
11
1
2
4 3
5
7
9
8
10 6
Inbus Schraubendreher 4-Wege Schraubenschlüssel 4-Wege Schraubenschlüssel Mini Schraubendreher
Schere Cutter Messer Seitenschneider

- 17 -
Fahranleitung:
1. Abzug in Neutralstellung 2. Ziehen des Abzugs 3. Zurück zu Neutral
(Stop) (Vorwärts) (Gas wegnehmen)
4. Drücken des Abzugs 5. Loslassen des Abzugs 6. Drücken des Abzugs
(Bremsen) (Neutral Position) (Rückwärts)
AUTO-SENDER BINDING (SENDER/EMPFÄNGER ABGLEICH)
Im Auslieferzustand ist der Sender bereits mit dem Empfänger verbunden. Falls nötig kann das
binden der beiden Komponenten sehr einfach durchgeführt werden.
- Legen Sie die Batterien in den Sender ohne ihn einzuschalten.
- Stecken Sie das Programmierkabel auf den Kanal 3/BIND des Empfängers.
- Stecken Sie das Kabel des Reglers vom Steckplatz Kanal 2 in den Kanal VCC.
- Schließen Sie den Empfänger Akku an.
- Jetzt blinkt ein Licht am Empfänger. Das bedeutet der Empfängerist im Programmier Modus.
- Drücken und halten Sie den BIND Taster auf dem Sender und schalten diesen ein. Ein grünes
Licht am Sender blinkt.
- Wenn das Licht auf dem Empfänger dauerhaft leuchtet, ist die Synchronisation abgeschlossen.
- Trennen Sie Sender und Empfänger von der Stromversorgung.
- Entfernen Sie das Programmierkabel aus dem Kanal 3/BIND und stecken Sie das Kabel des
Reglers wieder in Kanal 2.
- Benutzung des Senders. Ab diesem Moment hört das grüne Licht auf zu blinken. Das bedeutet die
Synchronisation war erfolgreich.
- Sollte Sie Synchronisation nicht erfolgreich gewesen sein, wiederholen Sie die o.g. Schritte.

- 18 -
FRANÇAIS
Veuillez lire attentivement les instructions avant d'utiliser la voiture.
SPECIFICATIONS:
NH93010 - BUGGY XB-10 2,4 Ghz
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32-40
mm RC540
NH93009 - MONSTER TRUCK MT-10 2,4 Ghz
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
400mm 310mm 185mm 275mm 11:1 32mm 118mm 52mm RC540
NH93013 - BUGGY XB-10 2,4 Ghz BRUSHLESS
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
400 mm 250mm 160mm 275mm 8.133:1 26mm 86mm 32 - 40
mm 3300KV ESC:
75A
NH93012 – MEGANE TROPHY TC-10 2,4 Ghz
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm RC540

- 19 -
NH93005 – MEGANE TROPHY TC-10 2,4 Ghz BRUSHLESS
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
360mm 200mm 112mm 260mm 6.52:1 4.5mm 65mm 26mm 3300KV
ESC:
75A
NH93014 – SHORT COURSE SC-10 2,4 Ghz
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm RC540
NH93015 – SHORT COURSE SC-10 2,4 Ghz BRUSHLESS
Longueur Largeur Hauteur Entrave Rapport
d’engrenage Garde au sol Diamètre de roue Largeur de roue Moteur
460 mm 250mm 160mm 275mm 8.038:1 26mm 86mm 42mm 3300KV
ESC:
75A
CONTENU:
Éléments nécessaires au fonctionnement de votre voiture (inclus):
NOTE:
- Rechargez la batterie pendant 8-10 heures lors de la première utilisation. Ne
laissez pas la batterie sans surveillance pendant la charge.
- Lorsque la voiture est bloquée, n'appuyez pas sur la gâchette, car l'ESC risque de
surchauffer et de s'endommager.
Moteur Servo Récepteur 2,4Ghz
ESC Batterie 7,2v 1800mAh Ni-MH 8 piles AA
Émetteur 2,4Ghz / 2000 mAh (brushless) (non inclus)

- 20 -
Les éléments suivants, non inclus dans le kit, sont nécessaires au montage de votre
voiture.
ÉMETTEUR
L'émetteur nécessite 8 piles AA.
Faites glisser le couvercle des piles pour ouvrir le
compartiment à piles.
Remettez le couvercle des piles après avoir installé les piles.
Précautions concernant les piles:
Nous vous recommandons d'utiliser des piles alcalines 1,5V plutôt que des piles
rechargeables 1,2V.
Respectez les polarités.
Ne mélangez pas différents types de piles ou des piles neuves avec des piles usagées.
Enlevez les piles en cas de non-utilisation prolongée.
Remplacez les piles lorsque les indicateurs de puissance sont faibles.
Commandes des fonctions de l'émetteur:
1. Interrupteur d'inversion d'accélération
2. Interrupteur d'inversion de direction
3. Dual rate de direction
4. Trim de direction
5. Trim d’accélération
6. Gâchette
7. Liason
8. Indicateur de puissance
9. Interrupteur on-off
10. Indicateur On-Off
11. Molette de contrôle
Tournevis hexagonal Clé en croix Clé en croix Tournevis miniature
11
1
2
4 3
5
7
9
8
10 6
Ciseaux Pince à bec Coupe-câbles
