Montage-/Betriebsanleitung Smartmatic Fenster-/Türkontakt 2,4GHz
Allgemeine Sicherheitshinweise:
Wir bedanken uns für den Kauf dieses nobilé-Produktes!
Sie haben sich für ein qualitativ hochwertiges Produkt entschieden, das mit größter Sorgfalt produziert und diversen
Qualitätskontrollen unterzogen wurde. Um einen sicheren Betrieb des Produktes zu garantieren, beachten Sie bitte diese Anleitung.
Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantieanspruch.
Die Montage und der elektrische Anschluss des Produktes müssen fachgerecht nach den Installationsvorschriften DIN VDE 0100
von einer fachkundigen Person (z.B. Elektroinstallateur) durchgeführt werden. Zudem sollten weitere landesspezifische und
gesetzliche Bestimmungen und Richtlinien beachtet werden. Vor jeglichen Arbeiten an der Beleuchtungsanlage, ist diese
spannungsfrei zu schalten. Stellen Sie vor der Inbetriebnahme sicher, dass von den nachgeschalteten Installationen oder
angeschlossenen Verbrauchern keine Lebensgefahr besteht. Vor dem Einbau ist die übliche Funktionsprüfung durchzuführen. Um
Wartungsarbeiten zu ermöglichen, sollte die Anlage auch nach der Installation zugängig sein.
Der Smartmatic Fenster-/Türkontakt 2,4GHz ist in der Lage das öffnen bzw. schließen einer Tür oder eines Fensters zu erfassen
und diese Daten dann an das Gateway zu senden. Smartmatic Fenster-/Türkontakt 2,4GHz 2.4GHz benutzt eine 2,4GHz
Frequenz für die Funksignalübertragung. Der IEEE802.15.4 Standard, erlaubt es eine Vielzahl an Geräten an das
Netzwerk anzuschließen und den Datenaustausch und die Signalübertragung zu koordinieren. Der Smartmatic Fenster-
/Türkontakt 2,4GHz zählt zu den Endverbrauchern im Netzwerk. Der Lichtsensor kann zwar Daten über dessen Aktivierung
an das Almond Gateway übermitteln, man kann aber keine weiteren Geräte über den Fenster/Türkontakt mit dem Almond
Gateway verbinden.

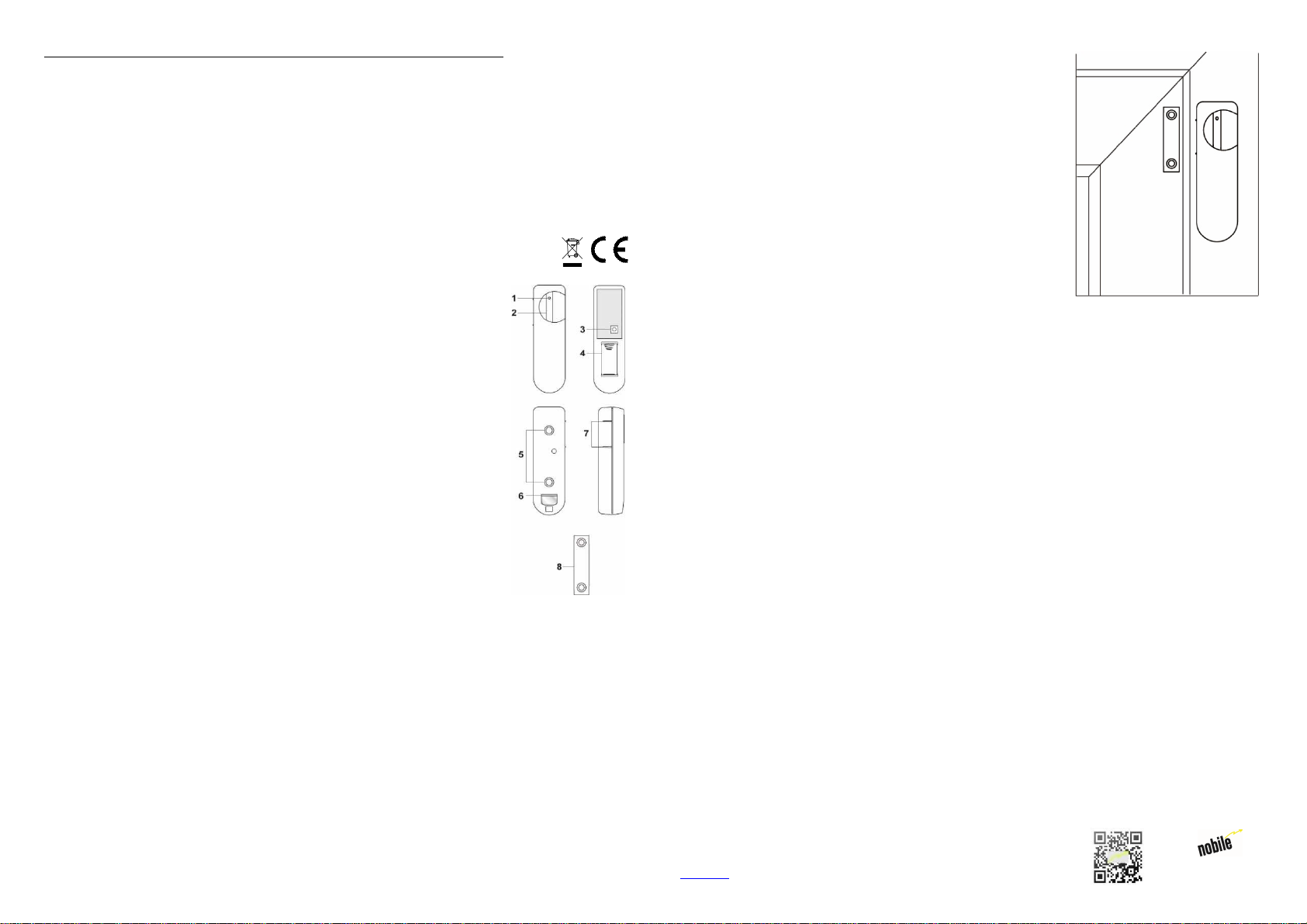

Teilekennzeichnung
1. LED-Anzeige
•Zweimal Aufleuchten: Der Fenster/Türkontakt ist erfolgreich mit dem Almond Gateway
verbunden.
•Aufleuchten alle 20 Minuten: Der Fenster/Türkontakt hat die Verbindung zum Almond
Gateway verloren.
•Aufleuchten beim Testmodus: Der Fenster/Türkontakt wurde ausgelöst.
•Aufleuchten beim normalem Gebrauch: Der Sicherheitsschalter wurde ausgelöst.
Der Fenster/Türkontakt wurde, bei einer schwachen Batterieleistung ausgelöst.
2. Funktionstaste
•1-mal drücken, um ein Überwachungssignal zu übermitteln
•Halten Sie die Funktionstaste 10 Sekunden lang gedrückt, um den Fenster/Türkontakt
zurückzusetzten
3. Sicherheitsschalter
•Der Sicherheitsschalter wird aktiviert, wenn der Fenster/Türkontakt vom Einsatzort entfernt
wird oder das Gehäuse geöffnet wird.
4. Batteriefach
•Dem Fenster/Türkontakt dient eine 3V CR2 Batterie als Energiequelle.
5. Sollbruchstellen
6. Batterieisolator
7. Rippen
8. Magnet
Netzwerkeinstellungen
Die Verbindung mit dem Netzwerk könnte Energie verbrauchen. Um den Energieverbrauch so gering wie möglich zu halten, ist es
notwendig den Anweisungen der mitgelieferten Anleitung zu folgen.
1. Vergewissern Sie sich, dass das Almond-Gateway aktiviert ist bevor Sie die Batterie anschließen.
2. Vergewissern Sie sich, dass das Almond-Gateway aktiviert ist und das Gerät sich in dessen Funktionsbereich
befindet.
3. Entfernen Sie zuerst die Batterie, bevor Sie die Verbindung eines Gerätes vom Gateway oder Router
trennen.
Installation
Der Fenster/Türkontakt sollte am Fenster/Türrahmen befestigt werden.
Der Abstand vom Fenster/Türkontakt zum Magneten, sollte, im geschlossenen Zustand, nicht mehr als 15mm betragen.
Vermeiden Sie es den Fenster/Türkontakt an metallischen Gegenständen zu befestigen. Wenn es sich nicht vermeiden lässt
überprüfen Sie ob alle Funktionen des Fenster/Türkontakts funktionieren. Bringen Sie den Fenster/Türkontakt so hoch wie
möglich an.
Montieren des Fenster/Türkontakts
1. Finden Sie eine geeignete Stelle am Fenster/Türrahmen.
2. Der Fenster/Türkontakt besitzt auf einer Seite 2 Rippen. Diese Rippen
helfen das Gerät bestmöglich auf den Magneten auszurichten.
3. Fenster/Türkontakt anbringen:
•Brechen Sie die Sollbruchstellen heraus und benutzen sie die
Entstandenen Löcher als Schablone für die Bohrungen.
Markieren sie auf dem Rahmen die Positionen, an denen die
Löcher gebohrt werden sollen.
•Verwenden Sie die Dübel, wenn diese benötigt werden.
•Schrauben Sie nun der Fenster/Türkontakt am Rahmen fest.
4. Befestigen Sie den Magneten entweder mit Hilfe des beidseitigen
Klebestreifens oder mit den mitgelieferten
Schrauben. Richten Sie den Magnet auf Höhe der Rippen des
Fenster/Türkontakts aus und achten Sie darauf, dass der Abstand
zwischen dem Magnet und dem Fenster/Türkontakt nicht mehr als 15mm
beträgt.
Verbinden mit dem Almond Gateway
Der Smartmatic Fenster-/Türkontakt 2,4GHz benötigt eine Verbindung zum Almond
Gateway, um Daten über das Auslösen des Kontaktes übermitteln zu können. Um sich
mit dem Almond Gateway zu verbinden, befolgen Sie bitte folgende Schritte:
1. Entfernen Sie den Batterieisolator, um den Smartmatic Fenster-/Türkontakt 2,4GHz mit Leistung zu versorgen.
2. Halten Sie die Funktionstaste 10 Sekunden lang gedrückt. Der Fenster/Türkontakt sucht dann automatisch nach dem
Gateway. Vergewissern Sie sich zuvor, dass die Funktion „Geräte hinzufügen“ am Gateway (Router) freigegeben ist.
Wurde die Funktionstaste 10 Sekunden lang gedrückt, erscheint am Gateway das Fenster: „Sensor hinzufügen, Bitte
warten“.
3. Sobald dieses Fenster erscheint halten Sie den Magneten an die Kontaktstelle am Fenster/Türkontakt, damit die
Anmeldung abgeschlossen werden kann. War die Anmeldung erfolgreich erscheint das Fenster: „Erhalte Sensor,
Info, Bitte warten“. Als nächsten Schritt können Sie dem Sensor einen Namen vergeben und den Sensor einem Ort
zuordnen.
4. Ist das Gerät mit dem Netzwerk verbunden, wird dieses automatisch registriert. Überprüfen Sie das Almond Gateway,
um sicher zu gehen, dass das Gerät registriert ist.
5. Verliert der Fenster/Türkontakt die Verbindung zum Gateway, leuchtet die LED-Anzeige alle 20 Minuten auf, um das
zu signalisieren. Überprüfen Sie die Almond Gateway Einstellungen und die Einstellungen des Gerätes, um die
Verbindung wieder herzustellen.
6. Der Aufbau der Verbindung, der Sensoren untereinander und zum Gateway, kann nach einem kurzzeitigem Ausfall des
Gateways bis zu 30 min. in Anspruch nehmen.
Einstellungen Zurücksetzen (Factory Reset)
Wenn Sie den Smartmatic Fenster-/Türkontakt 2,4GHz aus einem vorhandenen Netzwerk entfernen möchten und einem neuen
hinzufügen, muss vorher die Einstellung des Smartmatic Fenster-/Türkontakts 2,4GHz zurückgesetzt werden:
1. Drücken Sie die Funktionstaste und halten Sie diese 10 Sekunden lang gedrückt. Lassen Sie die Funktionstaste los,
wenn die LED-Anzeige einmal aufleuchtet.
2. Der Smartmatic Fenster-/Türkontakt 2,4GHz löscht jetzt die vorhandenen Einstellungen und die Netzwerkverbindung.
Sobald die Netzwerkverbindung gelöscht ist sucht das Gerät automatisch nach einer neuen Verbindung und versucht
sich in diese einzuwählen.
3. War die neue Verbindung erfolgreich leuchtet die LED Anzeige 2-mal auf.
Sicherheitsschalter
Der Smartmatic Fenster-/Türkontakt 2,4GHz besitzt einen Sicherheitsschalter (in Form einer Feder). Im aktivierten Zustand ist die
Feder gespannt und somit der Sicherheitsschalter aktiviert. Wird der Fenster/Türkontakt von seinem Einsatzort entfernt oder das
Gehäuse geöffnet schickt der Fenster/Türkontakt ein Signal an das Almond Gateway. Wird der Fenster Türkontakt im geöffneten
Zustand aktiviert signalisiert er das durch aufleuchten der LED-Anzeige.
Batterie und Erkennung einer schwachen Batterie
Der Fenster/Türkontakt nutzt eine 3V Lithium CR2 Batterie als Energiequelle. Sinkt die Batterieleistung, übermittelt das Gerät ein
Signal an das Almond Gateway. Bevor Sie eine neue Batterie in das Gerät einsetzten, drücken Sie die Sicherheitstaste 2-mal, um
das Gerät auszuschalten. Danach können Sie die neue Batterie einsetzen.
Kontrolle
Die Benutzereinstellungen werden mit Hilfe eines Signales übermittelt und kontrolliert, um festzustellen ob Abweichungen von den
getätigten Einstellungen auftreten. Das Werkseinstellungsintervall beträgt 30 Minuten. Betätigt der Benutzer die Funktionstaste 1-
mal, so wird das Signal manuell übermittelt.
Technische Änderungen vorbehalten.
nobilé AG- Wächtersbacher Str. 78 60386 Frankfurt/M. Germany
www.nobile.de rev. 0.0 – 28.04.2016
Fenster/Tür
Rahmen

Mounting-/Operation Instruction for Smartmatic Window/Door Contact 2,4GHz
General Introduction
Congratulations on your purchase of this nobilé-product! You have decided on a high-quality product which is manufactured with
the utmost care and subject to several quality controls. Safe use of the product is only guaranteed if each instruction is followed
accordingly. In case of damage caused by non-observance of these instructions the warranty expires. The installation and electrical
connection must be done by an authorized expert (e.g. electrician) in compliance with existing standards and local code. Prior to
any installation or maintenance work, mains must be disconnected. Before putting in operation, make sure any component of the
entire installation does not bear a risk oflife. According to common practice, please perform a standard function test, before installing.
To make maintenance work possible, the lighting system should be accessible after installation.
The Smartmatic Window/Door Contact 2,4GHz is capable of sending wireless signals to Almond Gateway upon detection of
door/window opening. The Smartmatic Window/Door Contact utilizes 2.4GHz frequency for wireless signal transmission.
The IEEE802.15.4 standard, allows a large amount of devices to be included in a network and coordinated for data
exchange and signal transmission. The Smartmatic Window/Door Contact 2,4GHz serves as an end device in the network.
It can be included in the network to transmit signal upon activation, but cannot permit any other device to join the network
through the Ambient Light Sensor.
Parts Identification
1. LED indicator
•Flashes twice quickly: The Smartmatic Window/Door Contact 2,4GHz has
successfully joined the Almond Gateway.
•Flashes once every 20 minutes: The Smartmatic Window/Door Contact 2,4GHz
has lost connection to its current Almond Gateway.
•Flashes under Test Mode: The Smartmatic Window/Door Contact 2,4GHz is
triggered
•Flashes under normal operation: The tamper switch is triggered
the Smartmatic Window/Door Contact 2,4GHz is triggered under Low Battery or
Tamper open condition.
2. Function Button
•Press the button once to send a supervision signal.
•Press and hold the button for 10 seconds then release to reset the Smartmatic
Window/Door Contact 2,4GHz.
3. Tamper Switch
•The Tamper switch will be activated when the Smartmatic Window/Door
Contact 2,4GHz is removed from mounted surface, or it cover opened.
4. Battery Compartment
•The Smartmatic Window/Door Contact 2,4GHz is powered by one 3V CR2
Lithium battery.
5. Mounting Knockouts
6. Battery Insulator
7. Rib-Mark
8. Magnet
Network Setup
Since performing a task in connecting network may consume some power, it is required to follow the instructions to avoid draining
battery of a device
1. Ensure your Almond Gateway is powered on before inserting battery into the device.
2. Ensure the Almond Gateway is powered on and within range while a device is in use.
3. Do not remove the device from theAlmond Gateway without removing the battery from a device.
Installation
The Smartmatic Window/Door Contact 2,4GHz should be installed on the door/window frame, and the magnet on the door/window.
The distance between the Smartmatic Window/Door Contact 2,4GHz and the magnet should be no more than 15mm when the door
is closed. Avoid mounting the Smartmatic Window/Door Contact 2,4GHz on metallic surface. If mounting on metallic surface, make
sure the Smartmatic Window/Door Contact 2,4GHz can be triggered when the door is opened and the signal can be received
successfully by Almond Gateway. Mount the Door Contact as high as possible.
Mounting the Door Contact
1. Find a suitable location close to your door/window to install the Smartmatic
Window/Door Contact 2,4GHz.
2. The Smartmatic Window/Door Contact 2,4GHz has 2 rib-marks on one
side (refer to figure), marking the internal magnet switch location. The door
contact should be installed either upright or inverted to ensure that the rib-
marked side faces the magnet.
3. To mount the Smartmatic Window/Door Contact 2,4GHz:
•Locate the 2 Smartmatic Window/Door Contact 2,4GHz
mounting knockouts, break through the knockouts and use
the holes as template for appropriate hole positioning. Mark
mounting location on the door/window frame.
•Insert the provided wall plugs for plaster/brick installation if
required.
•Screw the Smartmatic Window/Door Contact 2,4GHz into the
wall plugs. Alternatively, you can also choose use double side
adhesive tape to mount the Smartmatic Window/Door
Contact 2,4GHz
4. Fit the magnet on the door using the small piece of double sided adhesive
tape or with provided screws. The magnet must align with the rib-mark
side of the Smartmatic Window/Door Contact 2,4GHz as shown in figure.
The distance between the Smartmatic Window/Door Contact 2,4GHz and the magnet should be no more than 15mm.
Joining the Almond Gateway
The Door Contact needs to join the network to transmit signal when it is triggered. Please follow the steps bellow to join the Smartmatic
Window/Door Contact 2,4GHz to the Almond Gateway.
1. Pull out the battery insulator; this will connect the battery to power on the Smartmatic Window/Door Contact 2,4GHz.
2. After powering up, press and hold the Function button for 10 seconds, then release it to join the network. Please make
sure the permit-join feature on the Almond Gateway is enabled. If you have pushed the Function button for 10 seconds
on the gateway will be appear following window: “Add sensor, please wait”.
3. As soon as the window appears hold the magnet next to the Door Contact to finish the registration. If the registration is
successful the following window will be appear: “receive sensor, info, please wait”. After that window you can change
the name of the sensor and relate a location.
4. After joining the network, the Smartmatic Window/Door Contact 2,4GHz will be registered in the network automatically.
Please check the Almond Gateway to confirm if joining and registration is successful.
5. After joining network, if the Smartmatic Window/Door Contact 2,4GHz loses connection to current network, the LED will
flash every 20 minutes to indicate. Please check your network condition and Door Contact signal range to correct the
situation.
6. The connection of the sensors among themselves or to the gateway can take up to 30 min. after a temporary interruption
of the gateway.
Factory Reset
If you want to remove the Smartmatic Window/Door Contact 2,4GHz from current network and join a new network, you need to use
the Factory Reset function to clear the Smartmatic Window/Door Contact 2,4GHz for its stored setting and information first before it
can join another network. To perform Factory Reset:
1. Press and hold the function button for 10 seconds then release.
2. The Smartmatic Window/Door Contact 2,4GHz has been reset to factory default setting with all its previous network
information removed. It will now actively search for available network again and join the network automatically.
3. If the Smartmatic Window/Door Contact 2,4GHz successfully joins a network, the LED Indicator will flash twice to indicate.
Battery and Low Battery Detection
The Smartmatic Window/Door Contact 2,4GHz uses one 3V CR2 Lithium battery as its power source. The battery is installed in the
battery compartment with a battery insulator inserted. To activate the battery, simply pull out the battery insulator. The Smartmatic
Window/Door Contact 2,4GHz feature Low Battery Detection function. When the battery voltage is low, the Smartmatic
Window/Door Contact 2,4GHz will transmit Low Battery signal to notify the user. If movement is detected under Low Battery
condition, the LED Indicator will flash to indicate. When changing battery, after removing the old battery, press the Tamper Switch
twice to fully discharge before inserting new battery
Tamper Protection
The Smartmatic Window/Door Contact 2,4GHz is protected by a tamper switch which is compressed against the mounting surface
when mounted. Whenever the Smartmatic Window/Door Contact 2,4GHz is removed from mounted location, or its cover opened, the
tamper switch will be activated and the Smartmatic Window/Door Contact 2,4GHz will send a tamper open signal to remind the user
of the condition. If movement is detected when the tamper switch is open, the Smartmatic Window/Door Contact 2,4GHz will flash to
indicate.
Supervision
The Smartmatic Window/Door Contact 2,4GHz will transmit a supervision signal to report its condition regularly according to user
setting. The factory default interval is 30 minutes. The user can also press the Function Button once to transmit a supervision signal
manually.
Specifications are subject to change without prior notice.
nobilé AG Wächtersbacher Str. 78 60386 Frankfurt/M. Germany
www.nobile.de rev. 0.0 – 28.04.2016
Door/ Window Frame
