Nordblast NB 28-2 User manual
2
2
5
7 8 9
!
3
-
-
-
1.
2.
3.
4. ÄLÄ
5.
4

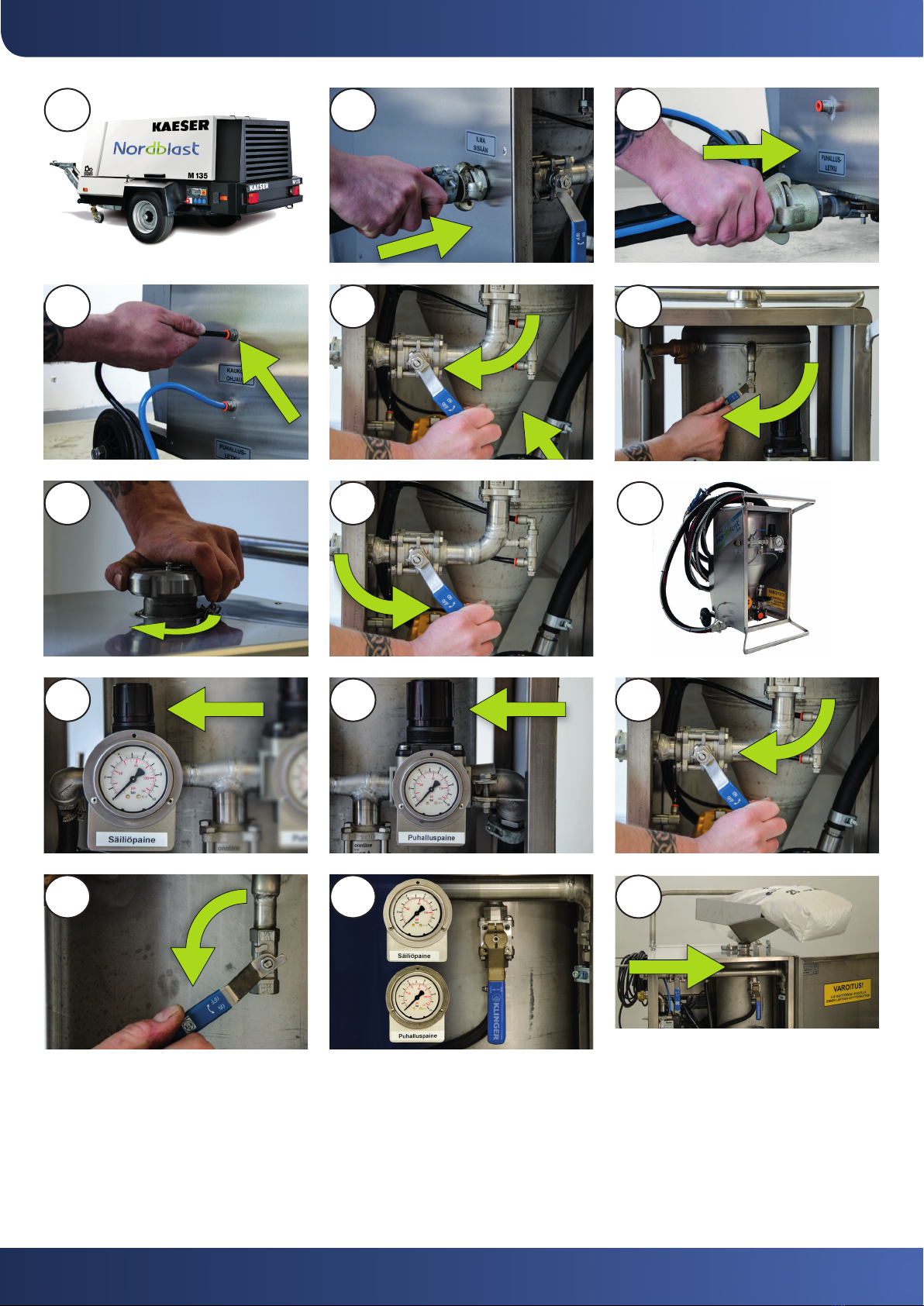

KÄYTTÖÖNOTTO
ÄLÄ
1.
2.
3.
-
Nordblast Oy
Pos. Laite Erittely
T-01 Puhallussäiliö Mat. HST EN 1.4404 S = 2 mm
Tilavuus 28 l
Max. paine 7 bar
Max. lämpötila 90 °C
HIV-01 Puhallusaineen säätöventtiili Aseko R ½” kovametallipalloventtiili
Käsipyörä/Vaihdekäyttöinen käsiventtiili
HV-01 Puhallusventtiili Aseko R ¾” kovametallipalloventtiili
Ecomatic toimilaite
V-01 Tulevan ilman käsikäyttöinen
pääventtiili
Onnline Aseko HST PN63 DN25
V-02 Säiliön paineen käsikäyttöinen Painesäädin AR40 + painemittari
vaimennettu 0-10 bar säädin
V-03 Ilman ulostulon käsiventtiili Aseko HST R ¼” 1-os. venttiili
V-04 Säiliön ylipaineventtiili ECOnosto R ½” 7 bar
V-05 Puhalluspaineen käsikäyttöinen
säädin
Painesäädin AR60 + painemittari
vaimennettu 0-10 bar säädin
V-06 Tulevan ilman takaiskuventtiili Onnline Aseko PN40 DN25 hitsattava
V-07 Tärytin VK-14 kuulatärytin
V-08 Säiliön takaiskuventtiili Onnline PN40 DN25 hitsattava
V-09 Puhallusilman takaiskuventtiili Onnline PN40 DN15 hitsattava
RC-01 Kauko-ohjausyksikkö Ilmakäyttöinen kauko-ohjain
H-01 Puhallusletku Orinoco 25x38mm hiekkapuhallusletku
H-02 Paineilmaletku VEPA 15 bar 25 mm paineletku
N-01 Puhallussuutin Runko ∅38 mm suutin
W-01 Pyörät kumipyörä ∅160 mm
akseli ∅20 mm
-
-
-
1.
2.
3.
4.
5.
Nordblast Oy
1. -
2.
3.
-
Pos. Apparat Specikation
T-01 Blåsningstank Mat. HST EN 1.4404 S = 2 mm
Volym 28 l
Max. tryck 7 bar
Max. temperatur 90 °C
HIV-01 Reglerventil för blästringsmedium Aseko R ½” kulventil av hårdmetall
Reglerhjul/manuell ventil med växeldrift
HV-01 Blåsningsventil Aseko R ¾” kulventil av hårdmetall
Ecomatic manöverdon
V-01 Handstyrd huvudventil för
inkommande luft
Onnline HST PN63 DN25
V-02 Handstyrt reglage för
behållartrycket
Tryckregulator AR40 + manometer med
dämpning 0–10 bar
V-03 Handstyrd utlopps-ventil för luft Aseko HST R ¼” 1-del ventil
V-04 Övertrycksventil för behållaren ECOnosto R ½” 7 bar
V-05 Handstyrd regulator av
blästringstryck
Tryckregulator AR60 + manometer med
dämpning 0–10 bar
V-06 Bakslagsventil för inkommande luft Onnline Aseko PN40 DN25 svetsbar
V-07 Vibrator VK-14 kulvibrator
V-08 Bakslagsventil för behållaren Onnline PN40 DN25 svetsbar
V-09 Bakslagsventil för blästringsluft Onnline PN40 DN15 svetsbar
RC-01 Fjärrkontrollenhet Luftmanövrerad fjärrkontroll
H-01 Blåsningsslang Orinoco 25x38mm sandblåsningsslang
H-02 Tryckluftslang VEPA 15 bar 25 mm tryckslang
N-01 Blåsningsmunstycke Stomme ∅38 mm munstycke
W-01 Hjul Gummihjul ∅160 axel ∅20 mm

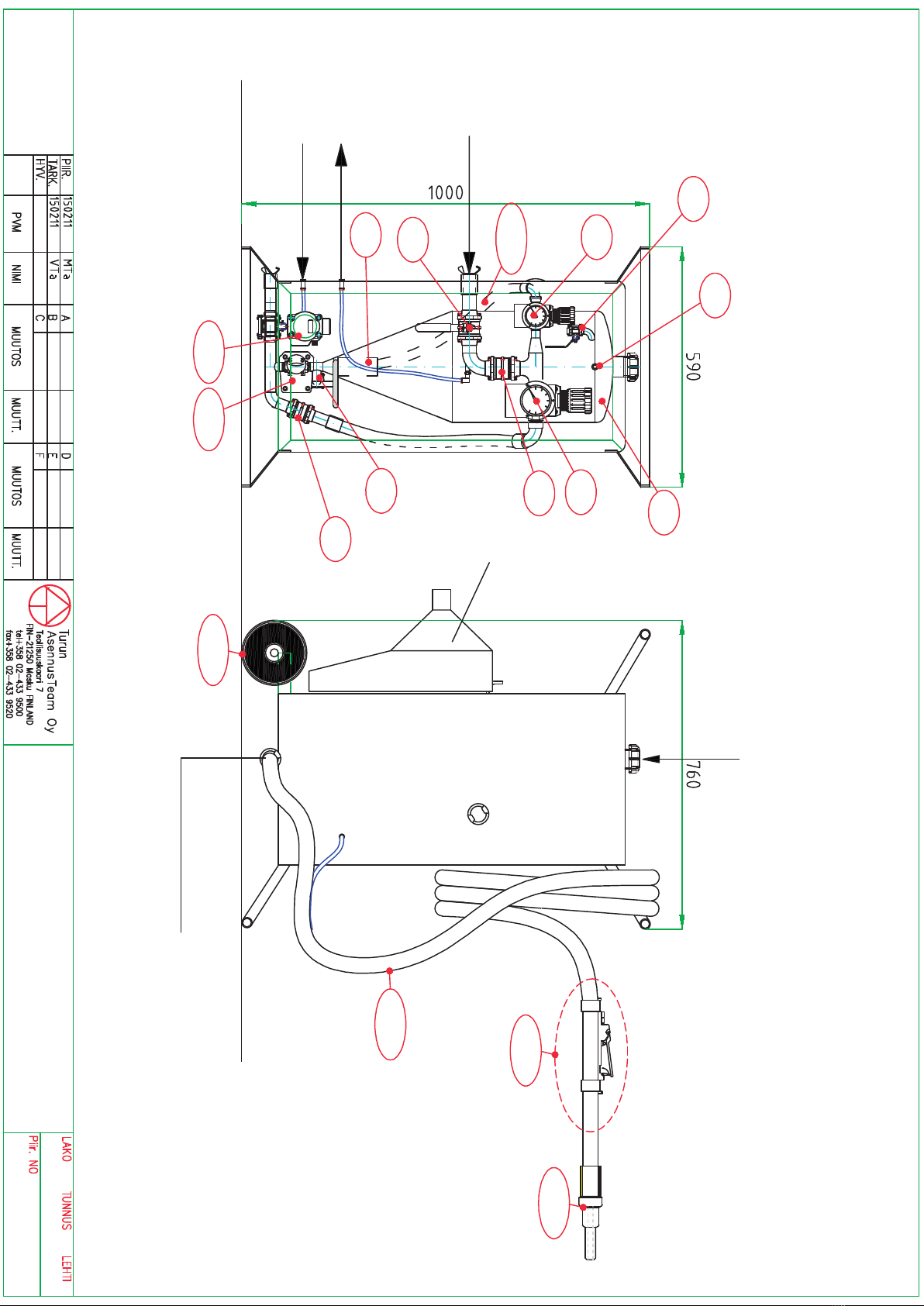

NORDBLAST NB 28-2
HUVUDMÅTTSKISS NB 28-2-SWE
N-01
RC-01
PÅFYLLNINGSANSLUTNING
V-03
V-04
T-01
V-02
V-05
V-01
V-06
HIV-01HV-01
V-07
V-08
FYLLTRATT
LUFTINTAG KLOKOPPLING/
SLANGNIPPEL Ø25 mm
BLÅSNING UT
LUFT TILL
FJÄRRKONTROLLENHETEN
LUFT FRÅN
FJÄRRKONTROLLENHETEN
V-09
H-01
H-02
W-01
-
-
1.
2.
3.
4.
5.
Nordblast Oy
1.
2.
3.
-
-
Pos. Apparat Spesikasjon
T-01 Blåsetank Mat. HST EN 1.4404 S = 2 mm
Volum 28 l
Maks. trykk 7 bar
Maks. temperatur 90 °C
HIV-01 Reguleringsventil for blåsemedium Aseko R ½” kuleventil av hardmetall
Håndhjul/ girdrevet håndventil
HV-01 Blåseventil Aseko R ¾” kuleventil av hardmetall
Ecomatic styreanordning
V-01 Håndstyrt hovedventil for
innkommende luft
Onnline HST PN63 DN25
V-02 Håndstyrt regulator av
beholdertrykk
Trykkregulator AR40 + manometer med
demping 0-10 bar
V-03 Håndstyrt utløpsventil for luft Aseko HST R ¼” 1-del. ventil
V-04 Overtrykksventil for beholderen ECOnosto R ½” 7 bar
V-05 Håndstyrt regulator av blåsetrykk Trykkregulator AR60 + manometer med
demping 0-10 bar
V-06 Tilbakeslagsventil for
innkommende luft
Onnline Aseko PN40 DN25 sveisbar
V-07 Vibrator VK-14 kulevibrator
V-08 Tilbakeslagsventil for beholderen Onnline PN40 DN25 sveisbar
V-09 Tilbakeslagsventil for blåseluft Onnline PN40 DN15 sveisbar
RC-01 Fjernkontrollenhet Fjernkontrollenhet med luftstyring
H-01 Blåseslange Orinoco 25x38mm sandblåsningsslange
H-02 Trykkluftslange VEPA 15 bar 25 mm trykkslange
N-01 Blåsemunnstykke Ramme ∅38 mm plast + munnstykke
W-01 Hjul Gummihjul ∅160 aksel ∅20 mm
NORDBLAST NB 28-2
HOVEDDIMENSJONSTEGNING
NB 28-2-NOR
N-01
RC-01
PÅFYLLINGSTILKOBLING
V-03
V-04
T-01
V-02
V-05
V-01
V-06
HIV-01HV-01
V-07
V-08
PÅFYLLINGSTRAKT
LUFTINNTAK
KLOKOBLING/SLANGENIPPEL
Ø25 mm
BLÅSING UT
LUFT FOR FJERNKONTROLLEN
LUFT FRA FJERNKONTROLLEN
V-09
H-01
H-02
W-01
-
-
1.
2.
3.
4.
5.
