Nordic AirPatrol User manual

1
Heat pump control by mobile phone
Manual

2 3
Contents
ENG
What AirPatrol does? 4
Indicator lights 5
Buttons 6
Power 7
SIM card 7
Installing AirPatrol 8
Testing AirPatrol 11
Turning heat pump ON/OFF 11
Commands 12
User levels 13
Owner setup 14
Owner number reset 14
Setup reset 16
User setup 16
Multiple commands 17
Heat pump model setup 18
Alarm messages setup 19
Alarm messages 20
Error messages 20
Report messages 21
AirPatrol command sheets 23
Mobile Application 24
Get in touch with us 25
SWE
Om AirPatrol 26
Indikationslampor 27
Knappar 28
Strömmatning 29
SIM-kort 29
Montering av AirPatrol 30
Testkörning av AirPatrol 32
Slå PÅ/AV värmepumpen
via SMS 33
Kommandon 34
Användarnivåer 35
Inmatning av ägarnummer 36
Återställning av ägarnumret 36
Fabriksåterställning (hård RESET) 38
Inmatning av Användarenumret 38
Flera kommandon 39
Inmatning av värmepumpsmodell 40
Inställningar för
larmmeddelanden 41
Larmmeddelanden 42
Felmeddelanden 42
Rapportmeddelanden 43
Hård RESET (fabriksåterställning)
och inmatning av Ägarnummer 45
Mobilappen 46
Kontakta oss 47
FI
Mitä AirPatrol tekee? 48
Merkkivalot 49
Painikkeet 50
Virta 51
SIM-kortti 51
AirPatrolin asennus 52
AirPatrolin testaus 54
Lämpöpumpun 55
käynnistys/sammutus 55
Käskyt 56
Käyttäjätasot 57
Omistajan asettaminen 58
Asetuksien tyhjennys 60
Käyttäjän asettaminen 60
Useat eri käskyt 61
Lämpöpumpun mallin asetus 62
Hälytysviestin asetukset 63
Hälytysviestit 64
Virheviestit 64
Raporttiviestit 65
AirPatrolin käskyt 67
Matkapuhelinsovellus 68
Ota yhteyttä 69
NO
Hva gjør AirPatrol? 70
Indikatorlys 71
Taster 72
Strøm 73
SIM-kort 73
Installering av AirPatrol 74
Testing av AirPatrol 76
Slå varmepumpe PÅ/AV 77
Kommandoer 78
Brukernivåer 79
Eierinnstillinger 80
Nullstilling av Eiernummer 80
Nullstilling av innstillinger 82
Brukerinnstillinger 82
Multikommandoer 83
Innstilling av varmepumpemodell 84
Innstilling av alarmmeldinger 85
Alarmmeldinger 86
Feilmeldinger 86
Rapportmeldinger 87
AirPatrol kommandoark 89
Mobilapplikasjon 90
Ta kontakt med oss 91
DK
Hvad gør AirPatrol? 92
Indikatorlamper 93
Taster 94
Strømforsyning 95
SIM-kort 95
Installation af AirPatrol 96
Afprøvning af AirPatrol 98
Tænd og sluk for varmepumpen 99
Kommandoer 100
Brugerniveauer 101
Ejerens opsætning 102
Nulstilling af Ejernummer 102
Nulstilling af opsætningen 104
Brugeropsætning 104
Flere kommandoer 105
Opsætning af varmepumpemodel 106
Innstilling av alarmmeldinger 107
Alarmmeldinger 108
Feilmeldinger 108
Rapportmeldinger 109
AirPatrol kommandoark 111
Mobilapplikasjon 112
Tag kontakt til os 113
Heatp pump model setup 115
Get in touch with us 116

4 5
LED 1 - Power
LED 2 - GSM
network LED
LED 3 - IR LED
What AirPatrol does?
AirPatrol is a heat pump controller you operate with a mobile phone. It is
compatible with all most popular heat pumps and all mobile phones
(see www.airpatrol.eu for the complete list).
The easiest way to use AirPatrol is with a Smartphone, using the
AirPatrol app downloadable from the Android Market (for Android
phones) or App Store (for iPhone). It can also be controlled with regular
mobile phone text messages (SMS). AirPatrol allows you to have
long distance control over the mode of the pump, room temperature
and fan speed settings. AirPatrol can also inform you about low room
temperature, power failures and heat pump service intervals.
Indicator lights
The controller has 3 LED indicators and 2 buttons for easy setup. It has
also 2 infrared LEDs that transmit your commands to the heat pump.
LED 1 - Power
on switched on
blinking no power, working on battery
off switched off
LED 2 - GSM network LED
on restart time, SIM missing or SMS processing
1 blink (3 s interval) normal status
3 blinks (3 s interval) no signal from mobile phone or not connected to a
mobile network
blinking (500 ms interval) data call session is active
LED 3 - IR LED
blinking transmitting by IR

6 7

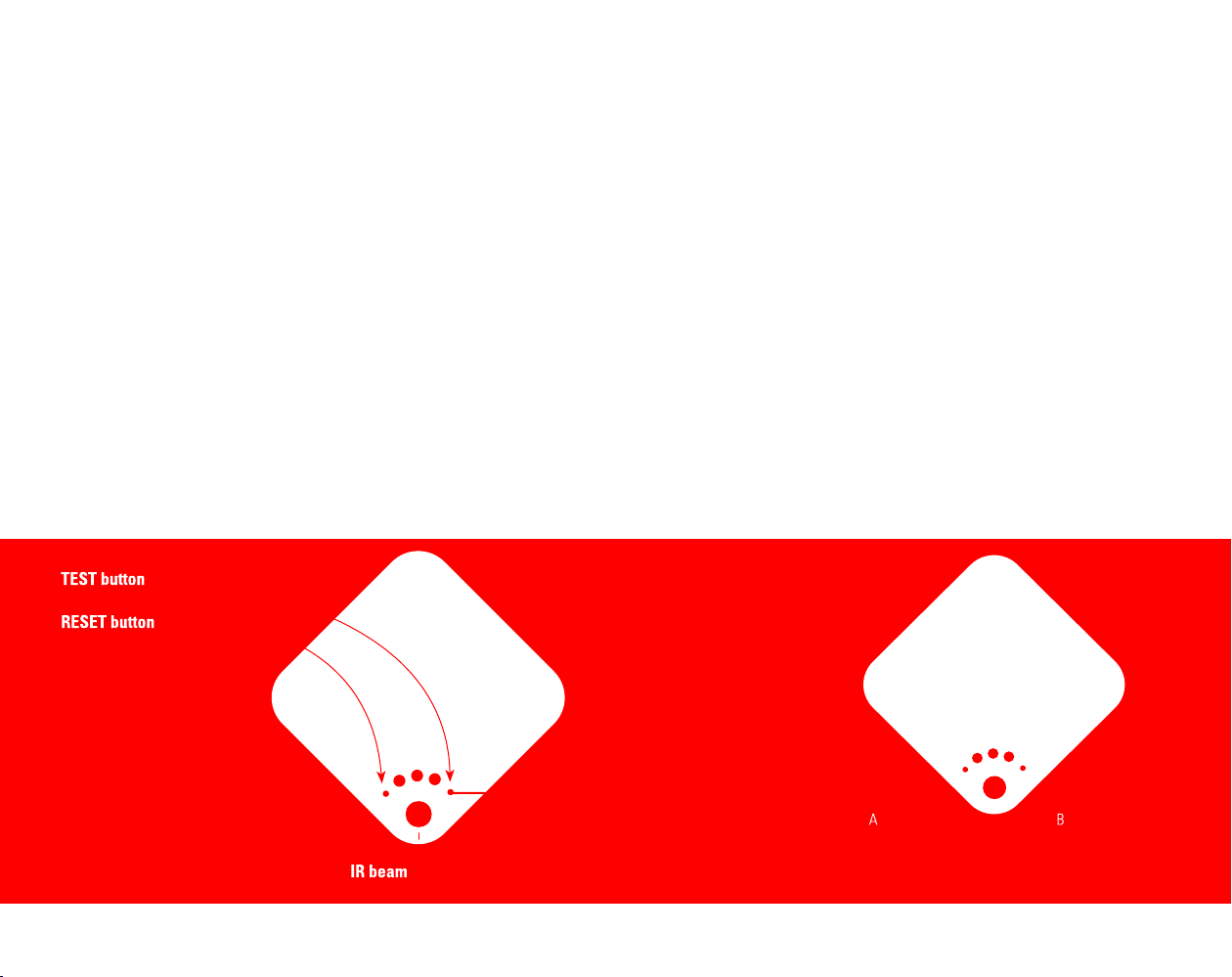

Buttons
Use a straightened paper clip or something similar to push the recessed
buttons.
RESET button
Short push turns the controller off when working on battery
AirPatrol has a battery that keeps it operational even if it’s disconnected
from a wall outlet. To fully turn off the controller, push the RESET button.
The 3 LED lights will blink for about a second and the controller switches
off.
Use this button also to clear the most recent settings (the Owner number
will remain unchanged).
TEST button
Short push turns the heat pump ON/OFF.
Use the TEST button to confirm that the IR beam from the controller
reaches the heat pump.
NB! Pushing both
buttons simultaneously
for 3 seconds initiates
the hard reset: restores
factory settings, deletes
Owner number and
heat pump settings
(same function as with
command SMS “90”).
A) Make sure that you
have previously disabled
the SIM card PIN code.
Insert SIM card as shown
into AirPatrol.
B) Plug the adapter into
the socket under the
AirPatrol.
Power
When the power is out (power = 0V) the controller continues to work on
the battery and turns off after the battery’s voltage drops below 3.5V.
A fresh battery lasts for approximately 24 hours (note that over time
the battery’s capacity decreases). After the controller is turned off the
run time will be saved. To save battery life when the power is out the
controller can be turned off with a short push on the RESET button.
SIM card
NB! Make sure you disable the PIN code of the SIM card you use in
AirPatrol.
NB! Make sure the SIM card you use in AirPatrol can access 2G network.
AirPatrol is not compatible with SIM cards that use only 3G network.
AirPatrol not responding:
1) Check your GSM network signal strength, it may be too weak in your
selected location.
2) Prepaid SIM-cards can run out of money or expire within 6-12 months
if not recharged

8 9
Installing AirPatrol
AirPatrol should be mounted on the wall to the right of your heat pump’s
indoor unit (see fig. 1), with its IR transmitter pointing down. This way
the IR beam is reflected from the floor and reaches the heat pump’s
sensor most efficiently.
Other mounting configurations are possible too as long as IR
transmission from the controller to the pump works.
NB! Thick carpets and dark floors can distort the IR beam. Make sure
the IR beam reaches the pump’s sensor by using the controller’s Test
function.
Fig. 1
On the right side of
the indoor unit
Fig. 2
Attached to the right side of
the indoor unit
Fig. 3
Beneath the indoor unit
Fig. 4
On the wall, opposite to
the indoor unit
Fig. 5
On a ledge, opposite to the
indoor unit

10 11
ON
sms: sms:
OFF
turns heat pump on turns heat pump off
Testing AirPatrol
To see if AirPatrol can send commands to your heat pump, turn off the
pump and press the controller’s TEST button. When the connection is
established, AirPatrol turns the pump on with its last settings and you
can proceed using the controller.
Turning heat pump ON/OFF
SMS Command ON turns heat pump on.
SMS Command OFF turns heat pump off.
TIP!
Test before mounting the
controller!
Fig. 6, 7
Do not place AirPatrol on the
left side of the indoor unit!
Indoor unit’s internal
condenser might block
AirPatrol’s signal.

12 13
MIN
NORM
MAX
(AUTO)
AUTO
DRY
COOL
HEAT
T8, T9, T10
16
18
...
28
30
Combine the pump mode, room temperature and fan speed values for a
home atmosphere you like the best.
Commands
The range of heat pump temperature values AirPatrol controls is 16-30
°C (default +20 °C) and the fan speeds are AUTO, MIN, NORM, MAX
(the default is NORM).
After selecting a mode (AUTO, DRY, COOL, HEAT, T8) heat pump is
turned on with 20 °C maximum temperature and normal fan speed, if not
assigned differently by the Owner or the Users.
The pump can be assigned different temperature and fan speed values
with AirPatrol.
For example, the SMS: “COOL 19 MAX” orders the pump to cool until 19
°C and fan at maximum speed. When you change a heat pump function
AirPatrol always responds with an SMS that reports its STATUS.
User levels
The amount of control AirPatrol users have over the device and the
amount of information they receive from the device can be set on a 3
level scale:
1. The Owner can send commands, report queries, setup commands and
receive AirPatrol report messages and alarm messages.
2. The Users can send commands and report queries to AirPatrol but
cannot send Setup commands.
3. The All-level users can make report queries about the status of the
controller.

14 15
Owner setup
Setup can only be performed by the Owner. When no Owner has been
previously set, Owner number can be sent from any mobile phone
number. There are 2 ways to do this:
The to-be Owner sends the SMS “93” to the controller. The SMS
containing “93” followed
by the mobile number of the to-be Owner –
e.g. “935012345”– is sent from any mobile phone.
The Owner number can be international (with the “+” symbol and country
code) or local. The length of the number must be between 3-16 symbols
(“+” counts as 1 symbol).
Successful Owner number entry/Owner number change is confirmed by
“VERSION” report SMS sent to the new Owner.
After Owner number has been set up, setup can be done from this Owner
number. All other numbers attempting to change setup will be ignored.
When no Owner number has been entered all numbers have Owner
rights (all numbers can assign themselves as owners and no alarm
messages will be sent). When the Owner has not set User numbers, all
numbers have User rights.
Should you suspect AirPatrol could be controlled from unapproved
numbers, we recommend you set the Owner and User numbers.
Owner number reset
Once set, Owner number can be reset via mobile phone only by the
Owner himself or by performing a hard reset by pushing both controller
hidden buttons simultaneously for 3 seconds (hard reset can also be used
when a wrong Owner number is entered by mistake).
Advanced setup

16 17
Setup SMS command
you send
Response
SMS
Controller function you activate
90 SETUP Setup reset (Owner deleted)
and controller restart
93 VERSION First time Owner number entry
Setup SMS command you send Controller function you activate
91xx* User1 number entry (to delete: 910)
92xx* User2 number entry (to delete: 920)
93xx* Owner number entry (to delete: 930)
*xx marks the place of mobile phone number
Setup reset
For setup reset send the SMS “90” to the controller. AirPatrol responds
with SETUP report:
“Owner: All; Users: All; Pump: All; Param: 5, 24, 180, 30”.
This means Owner is not specified; all users can send commands;
the pump model is not specified, call commands are set to default;
“LOW TEMPERATURE” message will be sent when room temperature
drops below 5 °C , “NO POWER” message blackout is in 24 hours
and the “SERVICE” alarm message interval is 180 days, “HIGH
TEMPERATURE” message will be sent when room temperature rises
abowe 30 °C
User setup
To set User numbers start your command SMS with “91”, followed by
the mobile phone number of the User. For example: “91+495012345” or
“915012345” to enter User1 number where “5012345” is the cell phone
number of User1 and +49 is the country code. User numbers (Owner,
User1, User2) can be international (with the “+” symbol and country
code) or local. The length of the number must be between 3-16 symbols
(“+” counts as one symbol). Multiple commands can be combined into
one SMS. When a User has been set, AirPatrol responds with a SETUP
report message.
Multiple commands
If you want to set up several parameters with one SMS, separate
commands with one of the following:
space
comma “,”
semicolon “;”
For example, the SMS „91+49550111111 92+49550222222 9513 9720”
sets the User1 and User2 numbers, specifies the heat pump model as
“Fujitsu”, and determines that NO POWER message is sent immediately
in case of a power failure.
When a command in the multi-setup is incorrect, the Owner will receive
an error message. All the correct commands that precede the error
command in the multi-setup command will be activated.
Multi-setup sender will always receive SETUP report SMS from AirPatrol
to confirm that all commands arrived to the controller. There can be
spaces before and after a command but not inside a command as this
will interfere with the code.

18 19
Heat pump model setup
The pump can be chosen on 2 levels of precision:
1. The precise name of the pump: the manufacturer and the model.
This is recommended for the most efficient operation.
2. Pump manufacturer.
If you only choose the pump manufacturer, functions T8 will not be
checked and the command will be sent even if the pump does not have
T8 mode. If the exact pump model is not listed on our webpage or in this
manual, AirPatrol may or may not work with the heat pump, for which
the AirPatrol manufacturer will not be held responsible.
NB! Heat pump model list and SMS codes can be found at the
end of this manual (page 114).
Alarm messages setup
The Owner can change the default values of the conditions on which
alarm messages are sent. For example, SMS “9713” lowers the room
temperature value at which “LOW TEMPERATURE” SMS is sent from the
default 5 °C to 3 °C.
Setup SMS
command you
send
Response
SMS format
AirPatrol function you activate Default
values
971xx* SETUP temperature treshold for
„LOW TEMPERATURE” message 5 °C
972xx* SETUP “NO POWER” message blackout
in hours 24 h
973xx* SETUP “SERVICE” message interval
in days 180 days
974xx* SETUP temperature treshold for
„HIGH TEMPERATURE” message 30 °C
* xx marks the place of the numeric value
The „LOW TEMPERATURE” parameters (971) can be between 0 – 16
The “NO POWER” parameters (972) can be between 0 – 48
The “SERVICE” parameters (973) can be between 0 – 360
The „HIGH TEMPERATURE” parameters (974) can be between 17 – 40
When you set parameter 971 to 0, (e.g. you send a text message “9710”) then the
controller will not send you a “LOW TEMPERATURE” message.
When you set parameter 972 to 0, then “NO POWER” message will not be sent.
When you set parameter 973 to 0, then “SERVICE” message will not be sent.
When you set parameter 974 to 0, then “HIGH TEMPERATURE” message will not
be sent.

20 21
Alarm messages
Alarm messages are only sent to the Owner.
AirPatrol alarm SMS Alarm message
meaning
Message blackout/
alarm treshold
e.g. “LOW TEMPERATURE:
6 °C” (when the limit is 7 °C) Room temperature is low 24h / +5 K
e.g. “HIGH TEMPERATURE:
31 °C” (when the limit is 30 °C) Room temperature is high 24h / +5 K
NO POWER 220V power failure Default: 24h
e.g. ”SERVICE: 1 days” Service date Default: 180 days
VERSION New Owner
After setting a new
Owner or changing
Owner
Error messages
“Error command: text”
SMS will be sent if there was an error in your command.
For example, an SMS “cool19max” receives the response
“Error command: cool19max”. Note that AirPatrol will only return your
incorrect command without suggesting a correct one (the error in the
example is the absence of spaces between commands).
“Error userrights: text”
SMS will be sent if the user had no rights for that command.
“Error pump command: text“
SMS means the operation T8 is not available for the specified pump.
When AirPatrol fails to send an SMS it will retry after 1 minute.
Report messages
You can send report requests to AirPatrol about your heat pump status,
controller status and the setup of the controller. Report messages are
sent only to the sender of the request.
SMS
command
you send
SMS
command
function
Response SMS example
STATUS Pump status
request Pump: ON; Mode: HEAT; Fan: MAX;
VERSION Controller
status request
Ver: 1.01b05; Pump: Fujitsu, ON; Power: ON
(4.37V); Room: 19C; GSM: 14,1; Life: 00.05;
Owner: [phone];
SETUP Setup request
Owner: [phone]; Users: All; Pump:
Fujitsu, ON/OFF/NO POWER; Param:
5,24,180,30;
Pump ”STATUS” report explanation
Pump “STATUS” report
SMS Format
Response SMS example
Pump: ON/OFF/NO POWER Pump ON/OFF/NO POWER
Mode: AUTO/DRY/COOL/HEAT/T8 Pump mode
Fan: AUTO/MIN/NORM/MAX Fan speed
Temp: xxC Pump temperature
Room: xxC Room temperature

22 23
Controller “VERSION” report explanation
SMS format Explanation
Ver: version number AirPatrol firmware version
Pump: type,ON/OFF Pump status: type and ON/OFF
Power: ON/OFF(x.xxV) Voltage 5V input and battery voltage (3.50V – 4.20V)
Room: xxC Room temperature in Celsius degrees
GSM: sq, cell GSM signal strength (0 – 100%) and GSM area info
(1-local network, 5-roaming)
Life: mm.dd Controller run time: months, days
Owner: number Owner mobile phone number
”SETUP” report explanation
SMS format Explanation
Owner: number / All Owner number or All if not defined
Users: number1, number2 / All User1 and User2 number or All if not
defined
Pump: pump manufacturer’s
name Chosen pump: Fujitsu
Param: x1,x2,x3, x4
Parameters: 971 (low temperature),
972 (no power), 973 (service), 974 (high
temperature)
AirPatrol command sheets
Heat pump ON/OFF
Restart and Owner number entry
Command SMS Heat pump function
ON Pump ON
OFF Pump OFF
Command SMS Controller function
90 Setup reset (Owner deleted)
and controller restart
93 First time Owner number entry
Commands
Command SMS Heat pump function
AUTO AUTO (+20 °C, fan: NORM)
DRY DRY (+20 °C, fan: NORM)
COOL COOL (+20 °C, fan: NORM)
HEAT HEAT (+20 °C, fan: NORM)
T8 T8 mode

24 25
Download AirPatrol
Mobile application for your
smartphone!
Mobile Application
AirPatrol comes with a free smartphone application. It is available for iOS
and Android. Scan the QR code below to download the app!
Get in touch with us
For more information please visit
www.airpatrol.eu
For support please contact us
www.airpatrol.eu/support
[email protected]
Favourites bar
On / Off button
Temperature
setting
Fan speed
setting
Heat pump
mode setting
Send command
to heat pump
Controller name
More settings
available via
settings button on
your smartphone

26 27
Om AirPatrol
AirPatrol är en styranordning för värmepump som styrs via mobiltelefon.
Den är kompatibel med värmepumpar av alla större tillverkare och med
alla mobiltelefoner (se airpatrol.eu för den fullständiga listan).
AirPatrol används enklast med en smartphone, med hjälp av en AirPatrol-
app som kan laddas ner från Android Market (för Android ) eller App
Store (för iPhone). Anordningen kan även styras med textmeddelanden
(SMS) via en vanlig mobiltelefon. AirPatrol möjliggör fjärrstyrning av
pumpläget, rumstemperaturen och inställningar av fläkthastigheten.
AirPatrol kan även rapportera låg rumstemperatur, strömavbrott och
värmepumpens underhållsintervall.
Indikationslampor
AirPatrol har tre LED-indikationslampor och två infällda knappar. Den
har även två infraröda sändare som överför Dina kommandon till
värmepumpen.
LED 1 - Strömmatning
konstant lysande påslagen
blinkande ingen ström, batteridrift aktiverad
av avstängd
LED 2 - LED för mobiltelefon
konstant lysande återstart pågår, inget SIM eller behandling av ett SMS
pågår
1 blink (3 sek intervall) normal status
3 blinkar (3 sek intervall) ingen signal från mobiltelefonen eller inte
kopplad till mobiltelefonens nätverk
blinkande (500 millisek intervall) aktiv dataöverföringssession
LED 3 - IR-LED
blinkande överföring via IR
LED 1 -
Strömmatning
LED 2 - LED för
mobiltelefon
LED 3 - IR-LED

28 29
Knappar
Använd ett uträtat gem eller något liknande föremål för att komma åt de
två infällda knapparna.
RESET-knapp (återställning)
Kort tryckning stänger av AirPatrol under batteridrift
AirPatrol är försedd med ett batteri som håller den i drift även när
anordningen är urkopplad från vägguttaget. Tryck på RESET-knappen för
att helt stänga av AirPatrol. Alla tre LED-lampor blinkar någon sekund
innan AirPatrol stängs av.
Knappen används även för att radera de senaste inställningarna.
TEST-knapp (testkörning)
Kort tryckning växlar mellan värmepumpens ON/OFF-läge. TEST-knappen
används även för att kontrollera att IR-strålen från styranordningen når
värmepumpen.
IR-strålen
TEST-knappen
RESET-knappen
OBS! När de båda
knapparna trycks ned
samtidigt i 3 sekunder
inleds s k hård återställning:
fabriksinställningarna aktiveras,
ägarnumret och värmepumpens
inställningar raderas (samma
funktion som vid SMS “90”).
Strömmatning
Vid avsaknad av ström (ström 0V) slår styranordningen om till batteridrift
och stänger av sig först när batterispänningen faller under 3,5V. Ett nytt
batteri räcker för ca 24 timmar (OBS! batteriets kapacitet minskar med
tiden). När styranordningen stängs av blir drifttiden sparad. För att spara
batteriet vid urkopplad strömmatning kan styranordningen stängas av
med en kort tryckning på RESET-knappen.
SIM-kort
OBS! Se till att inaktivera PIN-koden för SIM-kortet som ska användas
med AirPatrol.
OBS! SIM-kortet som ska användas med AirPatrol måste kunna kopplas
upp mot 2G-nät. AirPatrol är inte kompatibel med SIM-kort som endast
använder 3G-nät.
Om inte svar fås från AirPatrol:
1) Kontrollera din GSM- signalstyrka , den kan vara för svag för din valda
plats.
2) Förbetalda SIM kort kan ta slut på pengar eller förfalla inom 6 - 12
månader om inte SIM kortet laddas .
A) Se till att du tidigare
har tagit bort SIM-
kortets PIN-kod.
Sätt i SIM-kortet i
AirPatrol enligt bilden.
B) Anslut adaptern till
uttaget på undersidan
av AirPatrol.
AB

30 31
Figur 1
Till höger om inomhusdelen
Figur 2
Fäst på inomhusdelens högra
sida
Montering av AirPatrol
AirPatrol bör monteras på väggen till höger om värmepumpens
inomhusdel (se fig. 1) med IR-sändaren riktad nedåt. Så reflekteras IR-
strålen på golvet och når värmepumpens givare som mest effektivt.
Andra monteringssätt är tillåtna, förutsatt att IR-överföringen mellan
AirPatrol och värmepumpen fungerar.
OBS! Tjocka mattor och mörka golv kan förvränga IR-strålen. Kontrollera
med TEST-knappen på styranordningen att IR-strålen når värmepumpens
givare.
Figur 3
Nedanför inomhusdelen
Figur 4
På väggen mittemot
inomhusdelen
Figur 5
På en hylla mittemot
inomhusdelen

32 33
Figur 6, 7
AirPatrol får aldrig monteras
till vänster om inomhusdelen!
Inomhusdelens inbyggda
värmeelement kan blockera
signalen av AirPatrol.
TIPS!
Testa innan styrenheten
fastmonteras!
Testkörning av AirPatrol
Kontrollera om AirPatrol kan sända kommandon till Din värmepump
genom att stänga av pumpen och trycka på styranordningens TEST-
knapp. När förbindelsen är skapad slår AirPatrol på värmepumpen
med de senaste inställningarna och Du kan fortsätta med att använda
styranordningen.
Slå PÅ/AV värmepumpen via SMS
SMS-kommando ON slår på värmepumpen.
SMS-kommando OFF stänger av värmepumpen.
ON
sms: sms:
OFF
slår på värmepumpen stänger av värmepumpen

34 35
Kommandon
AirPatrols inställningsområde för värmepumpens temperaturvärden är
16-30°C (förinställt värde 20°C) och fläkthastigheterna MIN, NORM och
MAX (förinställt värde NORM).
Efter att arbetsläget (AUTO, DRY, COOL, HEAT, T8) har blivit valt slås
värmepumpen på med maxtemperatur 20°C och normal fläkthastighet,
om inget annat har bestämts av Ägaren eller Användare.
AirPatrol möjliggör att ställa in värmepumpen på olika temperaturer och
fläkthastigheter. T.ex. SMS-kommando“COOL 19 MAX” ställer in pumpen
på kylning till 19°C och maximal fläkthastighet. När värmepumpens
funktion ändras svarar AirPatrol alltid med ett SMS-meddelande som
rapporterar STATUS.
MIN
NORM
MAX
(AUTO)
AUTO
DRY
COOL
HEAT
T8, T9, T10
16
17
...
29
30
Kombinera värden för pumpläget, rumstemperaturen och
fläkthastigheten för en hemmiljö enligt Din egen smak.
Användarnivåer
Den kontroll samt tillgång till information som användare har över sin
AirPatrol kan ställas in på tre olika nivåer:
1. Ägaren kan sända kommandon, rapportförfrågningar och
inställningskommandon samt ta emot rapportmeddelanden och
larmmeddelanden från AirPatrol.
2. Användare kan sända kommandon och rapportförfrågningar till
AirPatrol men inga inställningskommandon.
3. Allmänna användare kan begära rapporter om AirPatrols status.

36 37
Inmatning av ägarnummer
Denna inställning kan endast utföras av Ägaren. Om ingen tidigare
Ägare har registrerats kan Ägarnumret sändas in från vilket
mobilnummer som helst. Detta kan ske på två olika sätt:
Den nya Ägaren sänder SMS-meddelandet “93” till AirPatrol. SMS:et
innehåller “93” som åtföljs av den nya Ägarens mobilnummer – t.ex.
“930736111111”– kan sändas från alla mobiltelefoner.
Ägarnumret kan vara internationellt (med “+”-tecken och landskod) eller
lokalt. Numret bör vara 3-16 tecken långt (“+” räknas som ett tecken).
Lyckad registrering/ändring av ägarnumret kommer att bekräftas med ett
SMS med “VERSION”-rapporten som sänds till den nya Ägaren.
Efter registreringen av Ägarnumret kan inställningar göras från detta
Ägarnummer. Alla andra nummer som försöker att ändra inställningar
kommer att ignoreras. Om inget Ägarnummer har registrerats har alla
nummer Ägarrättigheter.
Om Du misstänker att Din AirPatrol styrs från oauktoriserade nummer
rekommenderar vi att återställa Ägarnumret och Användarnumren.
Återställning av ägarnumret
Efter registreringen av Ägarnumret kan det endast återställas av Ägaren
själv via mobiltelefon eller genom s.k. hård RESET då AirPatrols båda
knappar trycks ned samtidigt i tre sekunder (hård RESET kan även
användas när fel ägarnummer har skrivits in av misstag). Avancerade inställningar

38 39
Fabriksåterställning (hård RESET)
Hård RESET genomförs genom att sända SMS-meddelandet “90” till
AirPatrol. AirPatrol svarar med en SETUP-rapport:
“Owner: All; Users: All; Pump: All; Ring 2,2,2; Param: 5, 24, 180”
(Ägare: Alla, Användare: Alla, Pump: Alla, Uppringning 2,2,2; Param: 5,
24, 180)
Detta betyder följande: Ägaren är inte angiven, alla användare kan sända
in kommandon; pumpmodellen är inte angiven, uppringningskommandon
har förinställda värden; “LOW TEMPERATURE”-meddelandet sänds vid
rumstemperatur under 5°C , “NO POWER”-inavaktiveras efter 24 timmar
och intervallet för “SERVICE”-larmmeddelandet är 180 dagar.
Inställningskommandot
som sänds med SMS
Svarsmedde-
lande
Aktiverad funktion för AirPatrol
90 SETUP
Farbriksåterställning (Ägaren
raderas) och styranordningen
återstartas
93 VERSION Ange nytt ägarnummer
Inmatning av Användarenumret
Användarnummer registreras genom att sända ett SMS-meddelande
med “91” åtföljt av Användarens mobilnummer. T.ex.: “91+46736111111”
eller “910736111111” för att registrera numret för Användare 1 där
“0736111111” är mobilnumret av Användare 1 och +46 är landskoden.
Användarnummer (Ägaren, Användare 1, Användare 2) kan vara
internationella (med “+”-tecken och landskod) eller lokala. Numret bör
vara 3-16 tecken långt (“+” räknas som ett tecken). Flera kommandon kan
kombineras i ett SMS-meddelande. När en Användare har registrerats
svarar AirPatrol med en SETUP-rapport.
Inställningskommandot
som sänds med SMS
Aktiverad funktion för AirPatrol
91xx* Angivelse av numret för Användare 1
(raderas med: 910)
92xx Angivelse av numret för Användare 2
(raderas med: 920)
93xx Angivelse av ägarnumret (raderas med: 930)
*xx ersätts av mobilnumret
Flera kommandon
Om du vill ställa in flera parametrar med ett SMS, separera kommandona
på något av följande vis:
Mellanslag
Kommatecken ”,”
Semikolon ” ;”
Till exempel, SMS:et ”91+49550111111 92+49550222222 9513
9720” ställer in Användare 1- och Användare 2-siffrorna, specificerar
värmepumpsmodellen som ”Fujitsu” och ser till att ett ”Ingen
strömförsörjning”-meddelande skickas omedelbart vid eventuellt
strömavbrott.
Om ett eller flera kommandon är felaktiga skickas ett felmeddelande till
användaren. De kommandon som skrivs in innan det felaktiga och som är
korrekta aktiveras.
SMS-avsändaren får alltid en rapport via SMS från AirPatrol som
bekräftar att alla kommandon som skickats tagits emot av enheten. Det
går att skriva mellanslag innan och efter kommandon men inte inuti ett
kommando då det förändrar koden.
