ATTE TIO
Lisez toutes les précautions et les
instructions contenues dans ce
manuel avant dʼutiliser cet appa-
reil. Gardez ce manuel pour vous
y référer ultérieurement.
Autocollant du
Numéro de Série
(sous le cadre)
º. du Modèle TEVEX74911.0
º. de Série
Écrivez le numéro de série sur la
ligne ci-dessus pour référence.
MA UEL DE LʼUTILISATEUR
www.iconeurope.com
QUESTIO S ?
Si vous avez des questions ou si
des pièces sont manquantes,
veuillez nous contacter au :
(33) 0810 121 140
du lundi au jeudi, de 9h00 à
13h00 et de 14h00 à 18h00, et le
vendredi de 14h00 à 17h00 (à
lʼexception des jours fériés)
Courriel : sav[email protected]
Site internet :
www.iconsupport.eu
2
EMPLACEME T DE LʼAUTOCOLLA T DʼAVERTISSEME T
Lʼautocollant d'avertissement illustré ci-contre est
inclus avec cet appareil. Collez lʼautocollant d'aver-
tissement sur lʼavertissement en anglais à lʼendroit
indiqué. Ce schéma indique lʼemplacement de lʼau-
tocollant dʼavertissement. Si lʼautocollant est
manquant ou illisible, référez-vous à la page de
couverture de ce manuel pour commander un
nouvel autocollant gratuit. Placez le nouvel
autocollant à lʼendroit indiqué. Remarque : lʼau-
tocollant nʼest peut-être pas illustré à lʼéchelle.
TABLE DES MATIÈRES
EMPLACEMENT DE LʼAUTOCOLLANT DʼAVERTISSEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
PRÉCAUTIONSIMPORTANTES ..............................................................3
AVANTDECOMMENCER ...................................................................4
TABLEAUDʼIDENTIFICATIONDESPIÈCES.....................................................5
ASSEMBLAGE ............................................................................6

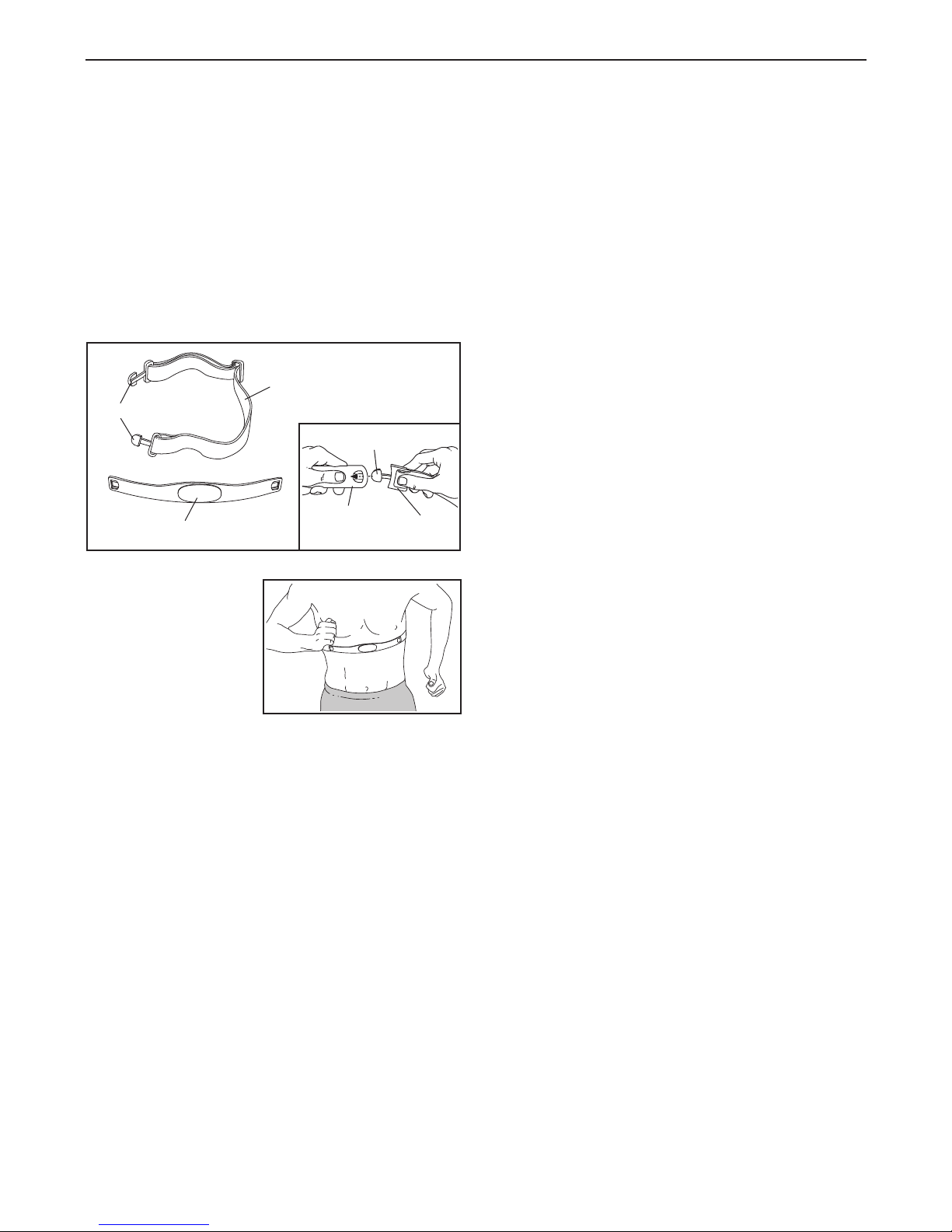

COMMENT UTILISER LE DÉTECTEUR CARDIAQUE DU TORSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
COMMENTUTILISERLEVÉLODʼEXERCICE ..................................................12
ENTRETIENETPROBLÈMES...............................................................21
CONSEILSPOURLʼEXERCICE .............................................................23
LISTEDESPIÈCES .......................................................................25
SCHÉMADÉTAILLÉ .......................................................................27
POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page
INFORMATIONPOURLERECYCLAGE .............................................DernièrePage
NORDICTRACK est une marque enregistrée de ICON IP, Inc.
3
AVERTISSEME T : pour réduire les risques de blessures graves, lisez toutes les
précautions importantes et les instructions contenues dans ce manuel, ainsi que les avertisse-
ments se trouvant sur lʼappareil, avant dʼutiliser votre vélo dʼexercice. ICO ne peut être tenu
responsable de toute blessure ou tout dégât matériel résultant directement ou indirectement de
lʼutilisation de cet appareil.
1. Toujours consulter son médecin avant de
commencer un programme dʼexercices quel-
conque. Ceci est particulièrement important
pour les personnes de plus de 35 ans ou les
personnes présentant des problèmes de
santé préexistants.
2. Utilisez le vélo dʼexercice uniquement
comme décrit dans ce manuel.
3. Il relève de la responsabilité du propriétaire
de sʼassurer que tous les utilisateurs du vélo
dʼexercice soient suffisamment informés de
toutes les précautions.
4. Le vélo dʼexercice est conçu pour un usage
domestique uniquement. Évitez de lʼutiliser
dans un cadre commercial, locatif ou institu-
tionnel.
5. Maintenez le vélo dʼexercice à lʼintérieur, à
lʼabri de lʼhumidité et de la poussière.
ʼinstallez pas le vélo dʼexercice dans un
garage ni dans un patio couvert ni près de
lʼeau.
6. Installez le vélo dʼexercice sur une surface
plane, avec au moins 0,6 m dʼespace autour
du vélo dʼexercice. Afin dʼéviter dʼendom-
mager le plancher ou la moquette, installez
une natte en dessous du vélo dʼexercice.
7. Inspectez régulièrement et serrez correcte-
ment toutes les pièces. Remplacez
immédiatement toutes les pièces usées.
8. Toujours maintenir les enfants de moins de
12 ans ainsi que les animaux domestiques
éloignés du vélo dʼexercice.
9. Lors de vos exercices, portez des vêtements
de sport appropriés et évitez de porter de
vêtements amples pouvant sʼaccrocher au
vélo dʼexercice. Pour la protection de vos
pieds, portez toujours des chaussures de
sport.
10. Le vélo dʼexercice ne devrait pas être utilisé
par des personnes pesant plus de 125 kg.
11. Le détecteur cardiaque nʼest pas un instru-
ment médical. De nombreux facteurs, tels
que les mouvements de lʼutilisateur pendant
lʼexercice, peuvent rendre la lecture du
pouls moins sûre. Le détecteur cardiaque
nʼest quʼun matériel dʼexercice vous permet-
tant de déterminer les tendances générales
de votre fréquence cardiaque.
12. Toujours maintenir le dos droit lors de lʼutili-
sation du vélo dʼexercice, ne jamais se
cambrer.
13. Un excès dʼexercices peut entraîner des
blessures graves voire le décès. Si vous
vous sentez défaillir ou si vous ressentez
une douleur, arrêtez immédiatement lʼexer-
cice et revenez au calme.
PRÉCAUTIO S IMPORTA TES
4
Détecteur Cardiaque de la Poignée
Siège
Montant du Siège
Bouton de Réglage du Siège
Pied de Nivellement
Bouton de Nivelage
Roue
Pédale/Sangle
Console
Guidon
Bouton du Montant du Siège
Bouton de Réglage
AVA T DE COMME CER
Merci dʼavoir choisi le vélo dʼexercice révolutionnaire
NORDICTRACK®GX 4.1. Le vélo est un des exerci-
ces des plus efficaces pour améliorer la condition
cardio-vasculaire, développer lʼendurance et raffermir
tout le corps. Le vélo dʼexercice GX 4.1 offre un choix
impressionnant de fonctions conçues pour rendre plus
efficaces et plus agréables vos entraînements à la
maison.
ous vous conseillons de lire attentivement ce
manuel avant dʼutiliser le vélo dʼexercice. Si vous
avez des questions après avoir lu ce manuel, veuillez
vous référer à la page de couverture de ce manuel
pour nous contacter. Pour nous permettre de mieux
vous assister, notez le numéro du modèle et le
numéro de série de lʼappareil avant de nous appeler.
Le numéro du modèle et lʼemplacement de lʼautocol-
lant du numéro de série sont indiqués sur la page de
couverture de ce manuel.
Familiarisez-vous avec les pièces sur le schéma ci-
dessous avant de continuer la lecture de ce manuel.
Longueur : 104 cm (3' 5")
Largeur : 58 cm (1' 11")
Poids : 37 kg (82 livres)
5
TABLEAU DʼIDE TIFICATIO DES PIÈCES
Utilisez les schémas ci-dessous pour identifier les pièces de lʼassemblage. Le nombre entre parenthèses sous
chaque schéma est le numéro de la pièce sur la LISTE DES PIÈCES vers la fin de ce manuel. Le nombre après
les parenthèses est la quantité nécessaire à lʼassemblage. Remarque : si une pièce nʼest pas dans le sac
des pièces, vérifiez quʼelle nʼest pas pré-assemblée. Pour éviter d'endommager les pièces, nʼutilisez pas
dʼoutils électriques lors de lʼassemblage.
Vis de M4 x
16mm (90)–6
M
Vis en Métal/Nylon de
M10 x 95mm (76)–4
Vis en Métal/Nylon
de M8 x 20mm
(74)–4
Rondelle
Fendue de M8
(75)–8
Rondelle de
M8 (43)–2
Écrou de
Verrouillage
de M8 (72)–4
Jeu de Boulons de M6 x 60mm (51)–1
Jeu de Boulons de M6 x 70mm (50)–1
Vis de M4 x
22mm (94)–2
Vis en
Métal/Nylon de
M4 x 5mm
(91)–1
6
ASSEMBLAGE
• Lʼassemblage requiert deux personnes.
•Installez toutes les pièces dans un espace
dégagé et enlevez tout le matériel dʼembal-
lage. Évitez de jeter le matériel dʼemballage
avant d'avoir terminé toutes les étapes de
montage.
• Pour localiser les petites pièces, voir page 5.
• En plus des outils inclus, lʼassemblage
requiert les outils suivants :
Une clé à molette
Un tournevis à pointe cruciforme
Lʼassemblage peut être plus facile si vous avez
un jeu de douilles, ou un jeu de clés à cliquet.
Afin dʼéviter dʼendommager les pièces, nʼutilisez
pas dʼoutils électriques.
1. Fixez le Stabilisateur Arrière (3) au Cadre (1) à
lʼaide de deux Vis en Métal/Nylon de M10 x
95mm (76).
2. Fixez le Stabilisateur Avant (2) au Cadre (1) à
lʼaide de deux Vis en Métal/Nylon de M10 x
95mm (76).
1
2
3
2
76
76
1
1
7
3
6
Trous de
Réglage
127
3. Desserrez de quelques tours le Bouton de
Réglage (27) du Cadre (1).
Orientez le Montant du Siège (6) comme
indiqué. Puis, tirez vers lʼextérieur le Bouton de
Réglage (27) et insérez le Montant du Siège à
lʼintérieur du Cadre (1).
Faites glisser le Montant du Siège (6) vers le
haut ou vers le bas jusquʼà la position
souhaitée, puis relâchez le Bouton de Réglage
(27).
Faites glisser légèrement le Montant du
Siège (6) vers le haut ou vers le bas pour
sʼassurer que le Bouton de Réglage (27) est
bien engagé dans lʼun des trous de réglage
du Montant du Siège. Puis, serrez le Bouton
de Réglage.
423
24
75
72
26
91 6
4. Orientez le Siège (23) ainsi que le Support du
Siège (24) comme indiqué.
Fixez le Siège (23) au Support du Siège (24) à
lʼaide de quatre Vis de Verrouillage de M8 (72)
et de quatre Rondelles Fendues de M8 (75).
Faites glisser le Support du Siège (24) sur le
Montant du Siège (6). Ensuite, faites glisser le
Support du Siège complètement vers lʼavant
puis serrez le Bouton de Réglage du Siège
(26).
Fixez une Vis en Métal/Nylon de M4 x 5mm
(91) à lʼarrière du Montant du Siège (6).
8
5. Appliquez un peu de la graisse incluse sur un
eu de Boulons de M6 x 70mm (50).
Orientez le Guidon (5) et le Montant (4) comme
illustré.
Pendant quʼune autre personne tient le Guidon
(5) près du Montant (4), insérez vers le haut le
Fil dʼExtension (59) à travers le Guidon.
Conseil : évitez de pincer le Fil dʼExtension
(59). Fixez le Guidon (5) au Montant (4) à lʼaide
du eu de Boulons de M6 x 70mm (50) et de
deux Rondelles de M8 (43).
Puis, fixez un eu de Boulons de M6 x 60mm
(51) à travers le support inférieur du Guidon (5).
5
59
5
43
43
50
51
51
50
4
Graisse
Évitez de pincer le Fil
dʼExtension (59)
6
90
6. Pendant quʼune deuxième personne tient la
Console (13) près du Guidon (5), enfilez le fil
long du récepteur (A) sur la Console dans le
Guidon (6), comme sur le schéma.
Ensuite, branchez les autres fils sur la Console
(13) dans le Fil dʼExtension (59) et le Fil du
Détecteur Cardiaque (61).
Conseil : évitez de pincer les fils. Fixez la
Console (13) au Guidon (5) à lʼaide de quatre
Vis de M4 x 16mm (90).
Évitez de
pincer les fils
13
61
A
59 5
9
7
7. Orientez lʼassemblage du Montant (4) ainsi que
le Couvercle du Pivot (12) comme illustré.
Glissez vers le haut le Couvercle du Pivot (12)
jusquʼau Guidon (5). Conseil : pliez et courbez
légèrement le Couvercle du Pivot pour le
faire glisser par-dessus le Guidon. Faites
attention de ne pas pincer les fils.
Branchez le fil long du récepteur (A) dans le Fil
du Récepteur (B).
Conseil : faites attention de ne pas pincer
les fils. Fixez le Couvercle du Pivot (12) au
Guidon (5) à lʼaide de deux Vis de M4 x 16mm
(90) et de deux Vis de M4 x 22mm (94).
Faites pivoter le Guidon (5) jusquʼà ce que le
trou du Guidon soit aligné avec un trou de
réglage du Montant (4).
Serrez le Bouton de Réglage (27) à l'intérieur
du Guidon (5) et un trou de réglage du Montant
(4). Vérifiez que le Bouton de Réglage est
bien engagé dans l'un des trous de réglage.
4
12
A
B
94
94
90
90
27
Trou
Trous de
Réglage
5
8
75
75
75
74
74
58
59
8. Faites glisser vers le haut le Couvercle de
Protection Avant (7) par-dessus le Montant (4).
Pendant quʼune autre personne tient le Montant
(4) près du Cadre (1), branchez le Fil
dʼExtension (59) au Fil Principal (58).
Insérez le Montant (4) à lʼintérieur du Cadre (1).
Conseil : évitez de pincer les fils. Fixez le
Montant (4) à lʼaide de quatre Vis en
Métal/Nylon de M8 x 20mm (74) et de quatre
Rondelles Fendues de M8 (75).
Faites glisser vers le bas le Couvercle de
Protection Avant (7) jusquʼau Cadre (1) et
appuyez dessus pour le mettre en place.
4
7
1
Évitez de
pincer les fils
10
9
9. Repérez la Pédale Droite (21), marquée de la
lettre « R » (Lou Left indique gauche ; Rou
Right indique droite).
A lʼaide dʼune clé à molette, serrez fermement
la Pédale Droite (21) dans le sens des aigu-
illes dʼune montre dans le Bras Droit du
Pédalier (19).
Serrez fermement la Pédale Gauche (non illus-
trée) dans le sens inverse des aiguilles dʼune
montre dans le Bras Gauche du Pédalier (non
illustré).
Réglez la sangle de la Pédale Droite (21) à la
position souhaitée, puis enfoncez les extrémités
de la sangle dans les attaches de la Pédale
Droite. Réglez la sangle de la Pédale Gauche
(non illustrée) de la même manière.
19 Sangle
Attache
21
10. Branchez lʼAdaptateur Secteur (67) dans la
prise du cadre du vélo dʼexercice.
Si nécessaire, branchez lʼAdaptateur Secteur
(67) dans lʼAdaptateur de Prise Électrique (98).
Pour brancher lʼAdaptateur Secteur (67) dans
une prise, reportez-vous à la section
« COMMENT BRANCHER LʼADAPTATEUR
SECTEUR » à la page 12.
67
98
11. Assurez-vous que toutes les pièces sont correctement serrées avant dʼutiliser le vélo dʼexercice.
Remarque : il risque de rester quelques visseries à la fin de lʼassemblage. Afin de protéger le plancher
ou la moquette, installez une natte sous le vélo dʼexercice.
10
