Nordpeis Ellen User manual

Art.no: FP-ELE08-202/FP-ELE07-202/FP-ELS08-S01/FP-ELS07-S01
01.01.2013
Ellen
Ellen Soap Stone/ Ellen steatyt
GB Installation manual 2
PL Instrukcja montażu 4

General information
Our surrounds are all made of non-combustible
materials. All our inserts/stoves are tested
according to the latest European requirements
and also to the Norwegian SINTEF standard, which
includes particle tests. Several European countries
however have individual rules for installation of
inserts, stoves and replaces. You as a client are
totally responsible for the fullling of these local
rules concerning the installation in your region/
country. Nordpeis (Northstar) is not responsible
regarding correct installation.
You should check local regulations concerning:
• distance from rebox to combustible/ammable
materials
• insulation materials/requirements between
replace surround and back wall
• size of oor plates in front of replace/stove if
required
• uepipe connection between rebox and chimney
• insulation requirements if uepipe goes through
ammable wall such as a wood wall.
Adjustment
We recommend to stack the surround without glue in
order to adjust the insert prior to perforating the chimney
for the ue connection. Use a spirit level to ensure that
the surround is mounted straight. The insert will expand
with heat and for this reason the surround must not rest
on the insert. (Above the insert there must be a gap
of 3 to 5 mm. Laterally there is no need for gaps, but
between the lower part of the insert and the surround
there must be a gap of at least 2 mm.)
Floor plate
A reproof oor plate must be put in front of the replace
if the oor is of a combustible material.
Acrylic glue
The replace is to be assembled using acrylic glue.
Make sure all dust is removed and that the surfaces are
clean. When the replace is assembled, use the same
acylic glue for lling joints (FIG Z)
Minor damage
The replace can sustain minor damage during
transport and handling.
This can be repaired with acrylic/light ller. For perfect
results, you can ll and sand with a suitable ller. Minor
damage and uneven surfaces can be lled. If the
damage is deep or in the event of signicant damage,
you are recommended to ll repeatedly with tile
adhesive or cement putty to avoid sinking. Smooth off
with e.g. a damp sponge or a oat.
Fine Fissures
The building material around the replace can move.
In new houses in particular, it is common for building
materials to settle substantially in the early years. In
addition, all concrete elements shrink to a decreasing
extent for up to 15 months.
The result is that small cracks may appear in the
concrete/masonry.
Use the replace for a few months. If cracks appear,
scrape them out with a screwdriver or similar (to provide
more space for acrylic joint ller). Vacuum the surfaces
to remove any dust.
Inject acrylic joint ller and even it out with a spatula or
a nger wetted with soapy water.
The joint can be painted after a couple of days.
Painting
When the replace has been lled/sanded and the
glued joints are dry, the replace is ready to be painted.
Use only breathable paint (acrylic) intended for
masonry.
Treatment of marble
Clean the plates with mild soapy water and remove any
residue of spilled glue.
Never use acid/abrasive materials, as this will damage
the surface and polishing.
It is important to use detergent/sealant that is approved
for marble for cleaning and sealing.
Scratches in dark marble can be coloured with a pencil.
A professional stone centre can help you with different
products for surface treatment of the stone.
For your own safety, comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the rules and
regulations of the country where installed. Nordpeis AS
is not responsible for wrongly assembled inserts.
We accept no liability for typographical errors and
changes.
NB! See separate instructions for the insert

Ellen / Ellen Soap Stone/ Ellen steatyt
Insert
NI-25
Steel chimney
Can be installed with steel chimney.
Weight including insert
Low 312 kg
High 382 kg
Low Soap Stone 500 kg
High Soap Stone 570 kg
Floorplate
Please follow the instructions on oorplates in your
country

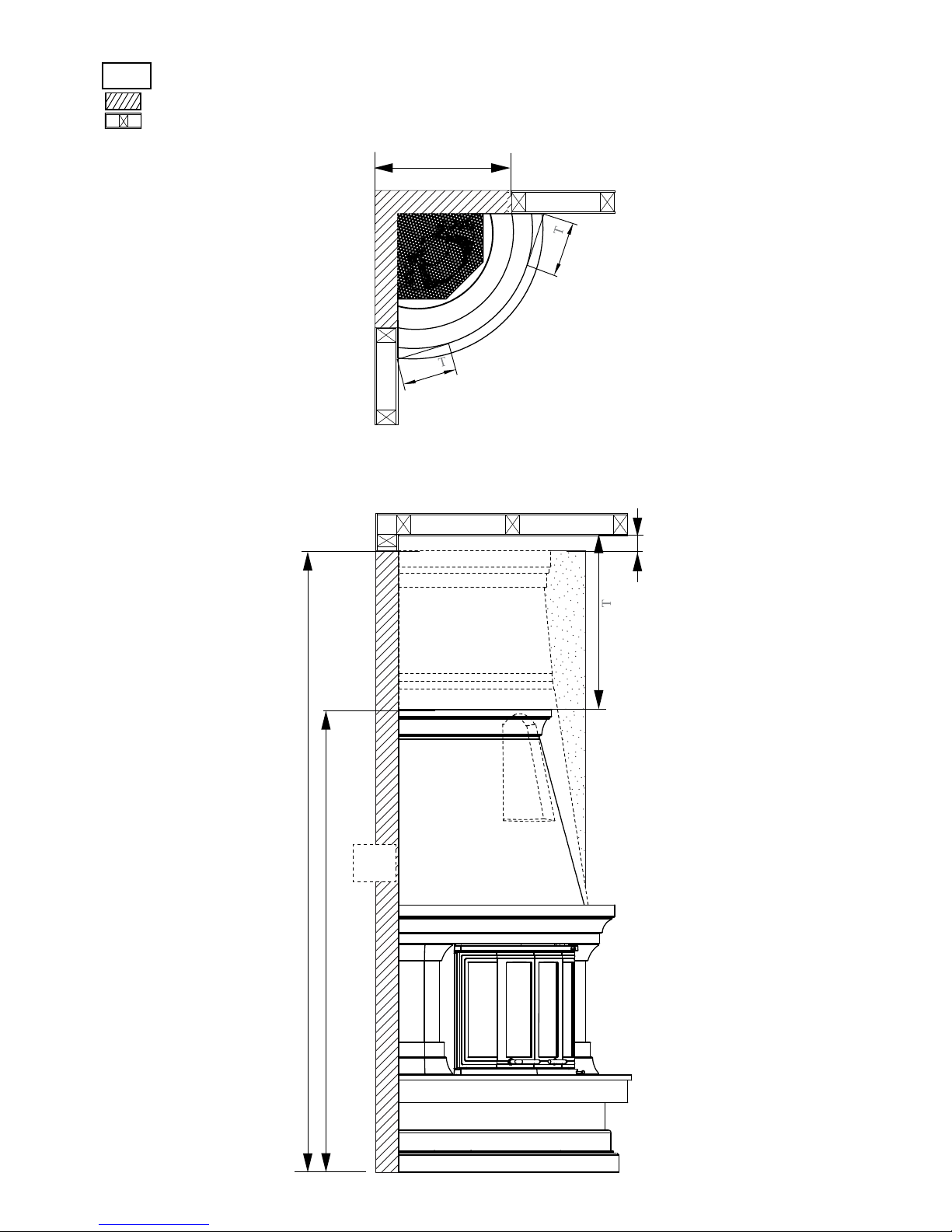

Safety distances (FIG 1)
Ensure that the safety distances are complied with.
Please note that these safety distances can vary from
country to country.
The distance from the glass in the door to a lateral wall
must be of at least 300 mm.
The distance from the top of the air vent to roof of
inammable material must be at least 380 mm.
*The illustration shows the approximate distance from
the oor to the centre of the hole into the chimney. As
the ue is inclining, this height will vary depending on
where the surround is installed. Dry stack the replace
until the mantelpiece element for accurate height
and positioning of the ue/chimney connection.
Ellen High: ** It is necessary to have a gap of about
20 mm between the top of the surround and a roof of
combustible material.
Assembly instructions (FIG 2 - FIG 14)
FIG 3: In case of inammable ooring, the area inside
the insert needs to be covered by a steel plate that is
at least 0,7 mm thick. Place the insert as shown and
connect the ue to the chimney.
Place the bottom element in 90º relative to the chimney/
wall. If needed, adjust with wedges or powder glue.

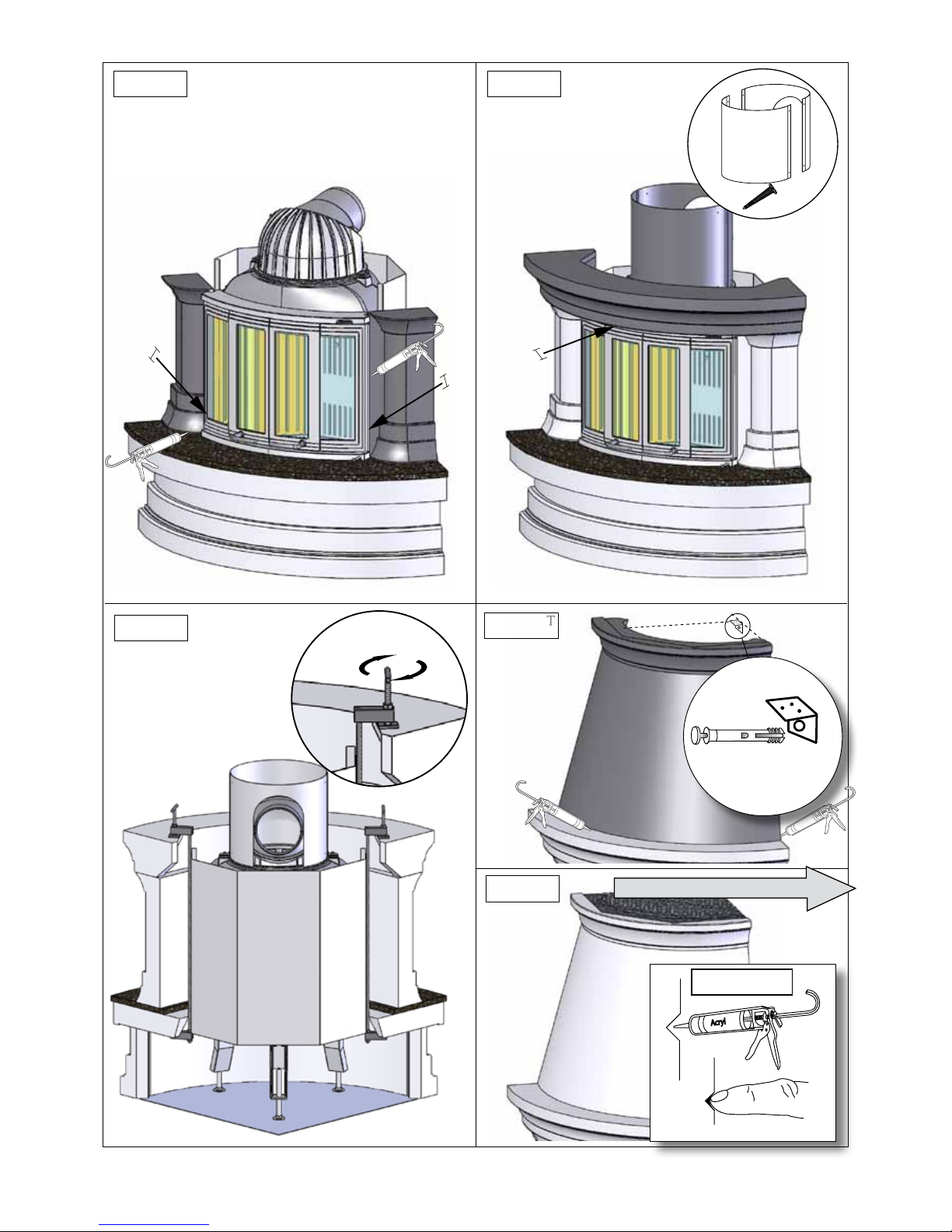

FIG 5: Make sure there is a gap between the insert and
the surround as the insert expand with heat. Also read
the section about adjustment.
FIG 9: The angle bracket is fastened with an expansion
bolt, or plug and screw, about 1775 mm above the oor,
and 100 mm from the corner.

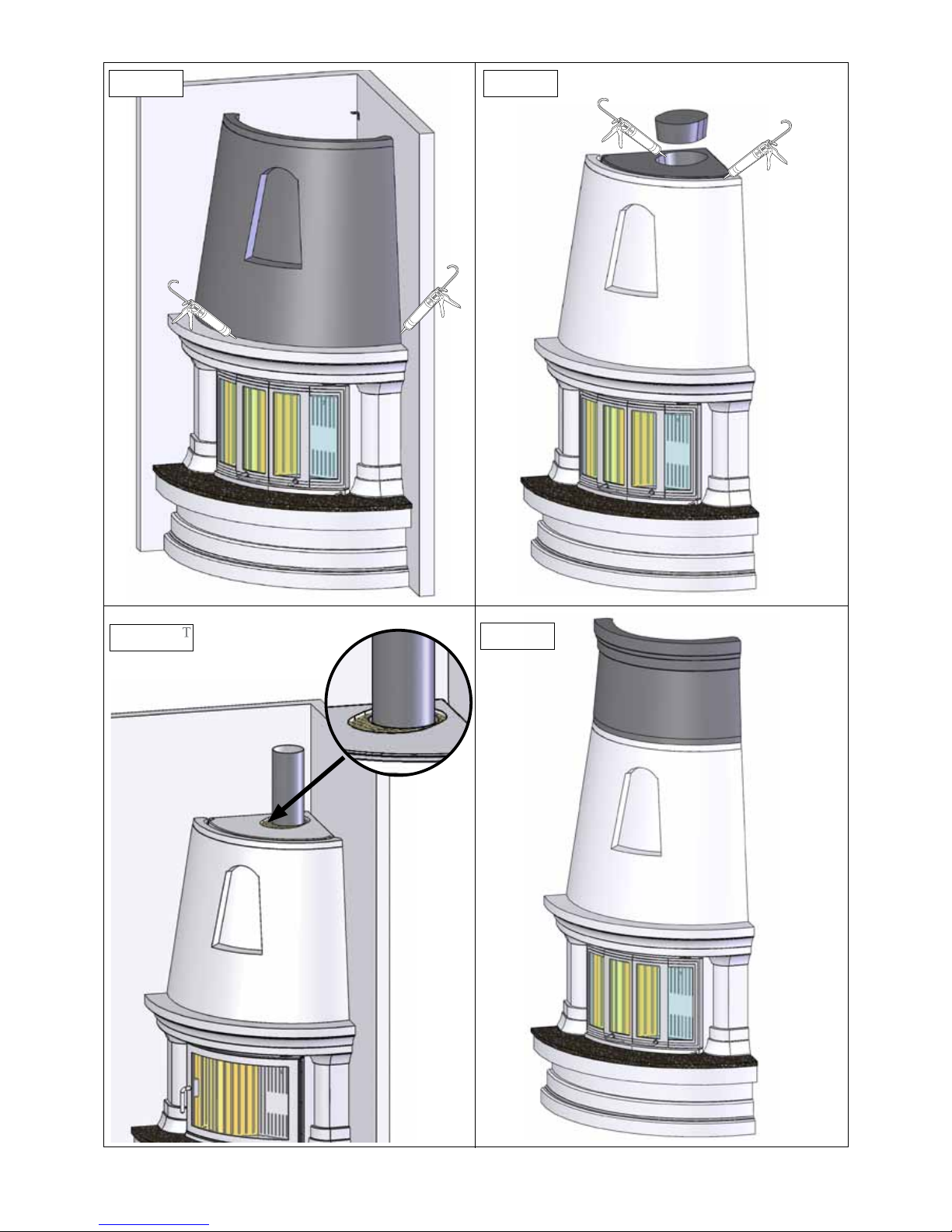

FIG 12b: When using the top connection through the
lock plate, seal the gap between the lock plate and the
chimney pipe with rockwool.
FIG 14: The ridge between the upper and the lower
hood is strengthened with a strip of glass bre that has
been soaked in powder glue.
Attention! When assembling the extrra shelf plate
(ordered separately) on Ellen High, the plate is
placed underneath the hood and the height of
the product increases with 20mm. It is necessary
to have a gap of 20mm between the top of the
surround and the roof, so make sure to check that
there is adequate room for the product.
Please note! Extra shelf plate can not be retrotted.

PL
4
Informacje ogólne
Wszystkie obudowy są wykonane z materiałów
niepalnych. Wszystkie nasze wkłady kominkowe/
piece są testowane zgodnie z najnowszymi
europejskimi wymogami oraz norweską normą
SINTEF, która obejmuje testy emisji cząstek
stałych. Wiele krajów europejskich posiada
jednak odrębne przepisy dotyczące montażu
wkładów kominkowych, pieców i kominków.
Pełna odpowiedzialność za przestrzeganie takich
lokalnych przepisów dotyczących montażu w
danym kraju/ regionie spoczywa na kliencie. Firma
Nordpeis (Northstar) nie ponosi odpowiedzialności
za poprawność montażu.
Należy sprawdzić lokalne przepisy w następującym
zakresie:
• odległość między komorą paleniskową i
materiałami palnymi;
• materiały izolacyjne/ wymagania dotyczące izolacji
między obudową kominka i tylną ścianą;
• wielkość płyt podłogowych przed kominkiem/
piecem, w razie potrzeby;
• podłączenie rury dymnej między komorą
paleniskową i kominem;
• wymagania dotyczące izolacji, jeśli rura dymna
przechodzi przez ścianę palną, na przykład
wykonaną z drewna;
Regulacja
Zalecamy ustawienie obudowy bez kleju, w celu
dopasowania wkładu przed wykonaniem otworów
do podłączenia kominowego. Aby mieć pewność, że
obudowa zostanie zamontowana prosto, należy użyć
poziomnicy. Pod wpływem temperatury wkład będzie
się rozszerzać, w związku z czym obudowa nie może
opierać się na wkładzie. (Nad wkładem należy zostawić
szczelinę około 3-5 mm. Zostawienie szczelin po
bokach nie jest wymagane, choć między dolną częścią
wkładu i obudową powinna być szczelina minimum 2
mm).
Płyta podłogowa
Jeśli podłoga jest wykonana z palnego materiału,
przed kominkiem należy umieścić ognioodporną płytę
podłogową.
Klej akrylowy
Służy do przyklejania elementów do ściany, łączenia
elementów i wypełniania łączeń.
Drobne uszkodzenia
W wyniku transportu i obróbki na kominku mogą
powstać drobne uszkodzenia.
Uszkodzenia te można naprawić używając akrylu
i szpachelki. Aby osiągnąć idealny rezultat, należy
nałożyć oraz wyszlifować odpowiednią masę
szpachlową. Mniejsze szczeliny oraz nierówności
należy zaszpachlować, natomiast większe ubytki oraz
głębokie zarysowania wypełnia się kilkoma warstwami
kleju do płytek, co zapobiega zapadnięciom.
Pozostałości usuwa się przy pomocy wilgotnej gąbki lub
pacy szpachlarskiej
Drobne pęknięcia
Masa, którą przytwierdzono kominek może pracować,
zwłaszcza w przypadku nowych budynków. W rezultacie
w pierwszych latach funkcjonowania budynku często
dochodzi do znacznych zapadnięć kominka. Dodatkowo
wszystkie betonowe elementy wykazują stopniowo
zanikającą kurczliwość, do 15 miesięcy.
Wskutek wyżej wymienionych zjawisk na części
betonowej/murku pojawiają się niewielkie pęknięcia.
Pal w kominku przez kilka miesięcy. Jeśli pojawią
się pęknięcia, oczyść je używając śrubokrętu lub
podobnego narzędzia, aby zrobić miejsce dla akrylowej
masy fugowej. Odkurz powierzchnię.
Wstrzyknij masę akrylową i wyrównaj używając
szpachelki lub palca zwilżonego wodą z mydłem.
Po upływie kliku dni fugę można pomalować.
Malowanie
Po zaszpachlowaniu/wyszlifowaniu kominka i po
wyschnięciu kleju na złączeniach, kominek nadaje się
do malowania.
Użyj oddychającej farby (akrylu) przeznaczonej do
malowania murów.
Postępowanie z marmurem
Umyć płyty łagodnym roztworem wody z mydłem,
usuwając wszelkie pozostałości kleju.
Nigdy nie stosować kwasu/ materiałów ściernych,
ponieważ grozi to uszkodzeniem i zmatowieniem
powierzchni.
Do czyszczenia i wypełniania szczelin w marmurze
należy stosować wyłącznie przeznaczone do tego
detergenty/ masy uszczelniające.
Rysy na ciemnym marmurze można zamalować
pisakiem. Informacje na temat różnych produktów do
konserwacji powierzchni kamiennych można uzyskać w
profesjonalnym zakładzie kamieniarskim.
Dla własnego bezpieczeństwa należy postępować zgodnie
z instrukcją montażu. Wszystkie bezpieczne odległości to
odległości minimalne.
Montaż wkładu należy wykonać zgodnie z normami i
przepisami obowiązującymi w danym kraju. Firma Nordpeis
AS nie ponosi odpowiedzialności za nieprawidłowo złożone
wkłady.
Nie odpowiadamy za błędy i zmiany typograczne.
UWAGA! Patrz oddzielna instrukcja do
wkładu kominkowego

PL
5
Wkład
NI-25
Komin stalowy
Możliwość montażu z kominem stalowym.
Masa z wkładem
Niski 312 kg
Wysoki 382 kg
Niski steatyt 500 kg
Wysoki steatyt 570 kg
Płyta podłogowa
Należy przestrzegać instrukcji dotyczących płyt podło-
gowych, obowiązujących w danym kraju.
Bezpieczne odległości (RYS. 1)
Należy przestrzegać bezpiecznych odległości.
Należy pamiętać, że bezpieczne odległości mogą się
różnić w
poszczególnych krajach.
Odległość od szyby w drzwiach do ściany bocznej musi
wynosić co najmniej 300 mm.
Odległość między górną częścią dopływu powietrza i
dachem wykonanym z palnego materiału musi wynosić
co najmniej 380 mm.
Odległość do dowolnego przedmiotu wykonanego z
palnego materiału, znajdującego się przed otworem
wkładu kominkowego, musi wynosić co najmniej 1 m.
*Na ilustracji przedstawiono przybliżoną odległość
od podłogi do środka otworu w kominie. Ponieważ
podłączenie kominowe jest nachylone, ta wysokość
będzie się różnić w zależności od miejsca
zamontowania obudowy. Kominek należy ustawić na
sucho w celu dokładnego określenia wysokości i
położenia podłączenia kominowego.
Ellen wysoki: ** Należy zostawić szczelinę około 20 mm
między górną częścią obudowy i dachem wykonanym z
palnego materiału.
Instrukcja montażu (RYS. 2 - RYS. 14)
RYS. 3: W przypadku pokrycia podłogowego z
materiału palnego, powierzchnię podłogi pod wkładem
należy przykryć blachą stalową o grubości minimum 0,7
mm. Umieścić wkład zgodnie z rysunkiem i wykonać
podłączenie kominowe.
Ustawić element dolny pod kątem 90º w stosunku
do komina/ ściany. W razie potrzeby skorygować za
pomocą klinów lub kleju w proszku.
RYS. 5: Ponieważ wkład rozszerza się pod wpływem
temperatury, należy upewnić się, że między wkładem i
obudową jest szczelina. Należy także przeczytać punkt
dotyczący regulacji.
RYS. 9: Kątowniki mocuje się za pomocą kotew lub
kołków rozporowych mniej więcej 1 775 mm nad
podłogą i 100 mm od narożnika.
RYS. 12b: W przypadku podłączenia od góry przez
płytę ustalającą, należy wypełnić szczelinę między płytą
i rurą komina wełną skalną.
RYS. 14: Łączenie między górnym i dolnym okapem
należy wzmocnić paskiem włókna szklanego
nasączonym klejem w proszku.
Uwaga! Nie można zamontować dodatkowej półki.
Ellen / Ellen steatyt

Ellen = mm
880
920
380
1110
805
1250
30
1155
2380
800
1775
*Ellen High with extra shelfplate is 2400mm tall

FIG 1
>2380
>1775
>770
300
300
380
>20**
=Brannmur/Brandmur/Turvaetäisyydet/Firewall / Ściana ogniowa
=Brennbart materiale/Brændbart materiale/ Brännbart material/ Palavasta materiaalista/Combustible material/ Material palny

8
FIG 3
+/- 90 mm
+/- 382 mm
FIG 2
FIG 5FIG 4
2 mm
+/- 560 mm
2
3
4
1

9
FIG 6 FIG 7
FIG 8
2 mm
2 mm
X4
4
3 mm
5
6
7
89
FIG 9
10
1
2
FIG Z
FIG 10
11
FOR HØY / HIGH: FIG 11 - 14

10
FIG 11 FIG 12
FIG 13
10
11
12
Ellen High/ Ellen wysoki
FIG 12b

11
1
2
FIG Z
FIG 14

Nordpeis AS, Gjellebekkstubben 11, N-3420 LIERSKOGEN, Norway
www.nordpeis.no
