Nordpeis Bilbao 120 User manual

Art.no: FP-BIL02-100, FP-BIL02-101
01.01.2013
Bilbao 120
NO Monteringsanvisning 2
GB Installation manual 4
DK Monteringsanvisning 6
SE Monteringsanvisning 8
F I Asennusohje 10

2 NO
NB! Se egen monteringsanvisning for innsatsen
Generelt om elementpeiser
Vekt
Huseier må forsikre seg om at gulvet tåler belastningen
i henhold til totalvekten på peisen. Vurder eventuelt
forsterkning av gulvet, spesielt i nye hus og dersom
området under peisen ikke har ekstra lettvegger
som understøtter. Ved montering på ytende tregulv,
bør peisen felles ned for å unngå at gulvet låses og
sprekker.
Brannmur
Ved montering av ildsted inntil brennbar vegg, må det
anvendes brannmur. Vi anbefaler bruk av Nordmur
brannmurelementer som gir en meget god beskyttelse
av veggen og har en byggetykkelse på kun 30/65 mm,
inklusive 10/15 mm luftespalte. Brannmur kan også
bygges av annet steinmateriale som gassbetongblokker
eller teglsten i godkjent tykkelse.
Brannmuren må alltid være så høy at avstanden fra
røykrør/røykklokke til brennbart materiale blir minimum
300 mm.
Frittstående peiser kan monteres uten brannmur.
Overhold alle sikkerhetsavstander til brennbare
materialer.
Tilkobling til pipe
Følg pipeprodusentenes spesikasjoner for tilkobling til
pipe. Tørrstable omrammingen og innsatsen for nøyaktig
høyde og posisjon til røykinnføringen i pipen. Husk at
innsatsen ekspanderer under fyring. Omrammingen må
derfor aldri hvile på innsatsen, men ha en avstand på
minimum 2-3 mm. Innsatsen må heller ikke hvile mot
benkeplaten eller mot sidene.
Ved topptilslutning til stålpipe henviser vi til respektive
fabrikats monteringsanvisning.
Krav til gulvplate
Har ildstedet panoramadør og kun skal fyres lukket,
kreves det ved brennbart gulv 30 cm gulvplate foran
ildstedet, uansett høyde og dybde på ildstedet.
Gulvplatens bredde skal være minst like bred som luken
på innsatsen.
Akryl
Elementene skal limes med medfølgende akryl. Sørg
for at alle limater er frie for støv. For bedre heft kan
overatene vaskes. La overaten tørke før lim strykes
på. Når peisen er ferdig montert, etterfyll skjøtene
mellom elementene med akryl og jevn fugen med en
såpevåt svamp eller nger slik at det blir en tydelig
fordypning mellom elementene (FIG Z).
Småskader
Grunnet transport og håndtering kan det oppstå små
skader på peisen.
Dette kan repareres med akryl/lettsparkel. For
perfekt resultat kan du sparkle og slipe med egnet
sparkelmasse. Mindre sår og ujevnheter sparkles.
Dersom såret er dypt eller det er en større skade
anbefales det å sparkle i ere omganger med iselim
eller sementsparkel for å unngå synk.
Jevn til med f.eks. en fuktig svamp eller et lsebrett.
Sprekker
Bygningsmassen rundt peisen kan bevege seg. Spesielt
er det i nye hus vanlig at
bygningsmassen får betydelige setninger de første
årene. I tillegg krymper alle
betongelementeri avtagende grad i inntil 15 måneder.
Resultatet er at det kan oppstå små sprekker i betong/
murverk.
Bruk peisen i noen måneder. Dersom det oppstår
sprekker, riss opp sprekken med et
Skrujern eller lignende (for å gi bedre plass til akryl
fugemasse). Støvsug atene frie for støv.
Sprøyt inn akryl fugemasse og bruk en sparkel eller en
såpevåt nger for å jevne til massen.
Etter et par døgn kan fugen overmales.
Maling
Når peisen er ferdig sparklet/slipt og limskjøtene tørre,
er peisen klar til å males.
Bruk kun pustende maling (akryl) ment for murverk.
Behandling av marmor
Rengjør platene med svakt såpevann og fjern alle
eventuelle rester av limsøl.
Bruk aldri syreholdige/slipende stoffer da disse vil
ødelegge både overate og polering.
Ved rengjøring eller fuging er det viktig å bruke
vaskemidler/fug som er godkjent for marmor.
Riper i mørk marmor kan farges med blyantbly. Et
steinsenter kan være behjelpelig med ulike produkter
for overatebehandling av stein
For egen sikkerhet, følg monteringsanvisningen. Alle
sikkerhetsavstander er minimumsavstander. Installasjon
av ildsteder må i tillegg være i henhold til det enkelte
lands lover og regler. Nordpeis AS står ikke ansvarlig for
feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informasjon
om brannmurer, pipetilkobling etc., se våre nettsider
www.nordpeis.no

3
NO
Bilbao 120
Innsats
N-20F ( N-20)
Stålpipe
Kan monteres med stålpipe.
Vekt inkl. innsats
Bilbao 120 407 kg
Bilbao 120 med vokset belte 446 kg
Minimumsdybde på gulvplate 300 mm
Minimumsmål brannmur (b x h)
I ukt med vegg: 1050 x 1540 mm
Måltegning (FIG 1)
*Målet i tegningen angir ca. senter høyde på
omrammingens utsparing til røykrør. Ta hensyn til
eventuell stigning på røykrøret når det skal lages hull
i pipen. Skjevheter i gulv og vegger vil også kunne
påvirke målene. Tørrstable derfor peisen for nøyaktig
høyde og posisjon til røykinnføringen. Merk
også opp eventuelt hull til friskluftsett gjennom gulv
(ekstrautstyr).
Friskluftstilførsel (ekstrautstyr)
Ved monterning av friskluftstilførsel gjennom
gulv, bankes utsparingen i bunnplaten forsiktig ut.
Utsparingens plassering på bunnplaten er angitt i FIG A
på måltegningen. Se også egen monteringsanvising for
friskluftstilførsel.
Sikkerhetsavstander (FIG 2)
Sørg for at angitte sikkerhetsavstander ikke
underskrides. Sikkerhetsavstandene kan variere fra land
til land. Følg instruksjonene på det språk som gjelder for
landet peisen monteres i.
Minimumsavstand fra dør på innsatsen til brennbar
vegg er 600 mm.
Minste avstand fra toppen av utluftningen til tak av
brennbart materiale er 600 mm.
Minimum avstand fra bakkant av omrammingen til
brennbar vegg er 100 mm.
Minimum avstand fra røykrør/røykklokke til brennbar
vegg er 300 mm. Dersom røykrøret skal føres gjennom
brennbar vegg må det mures minimum 230 mm
murverk mellom rør og brennbar vegg.
Montering (FIG 3 - FIG 20)
Før montering bør sugende ater (upusset Leca/
Scanpor/Siporex etc.) pusses, limvaskes eller gyses for
å unngå uttørring av akryllim.

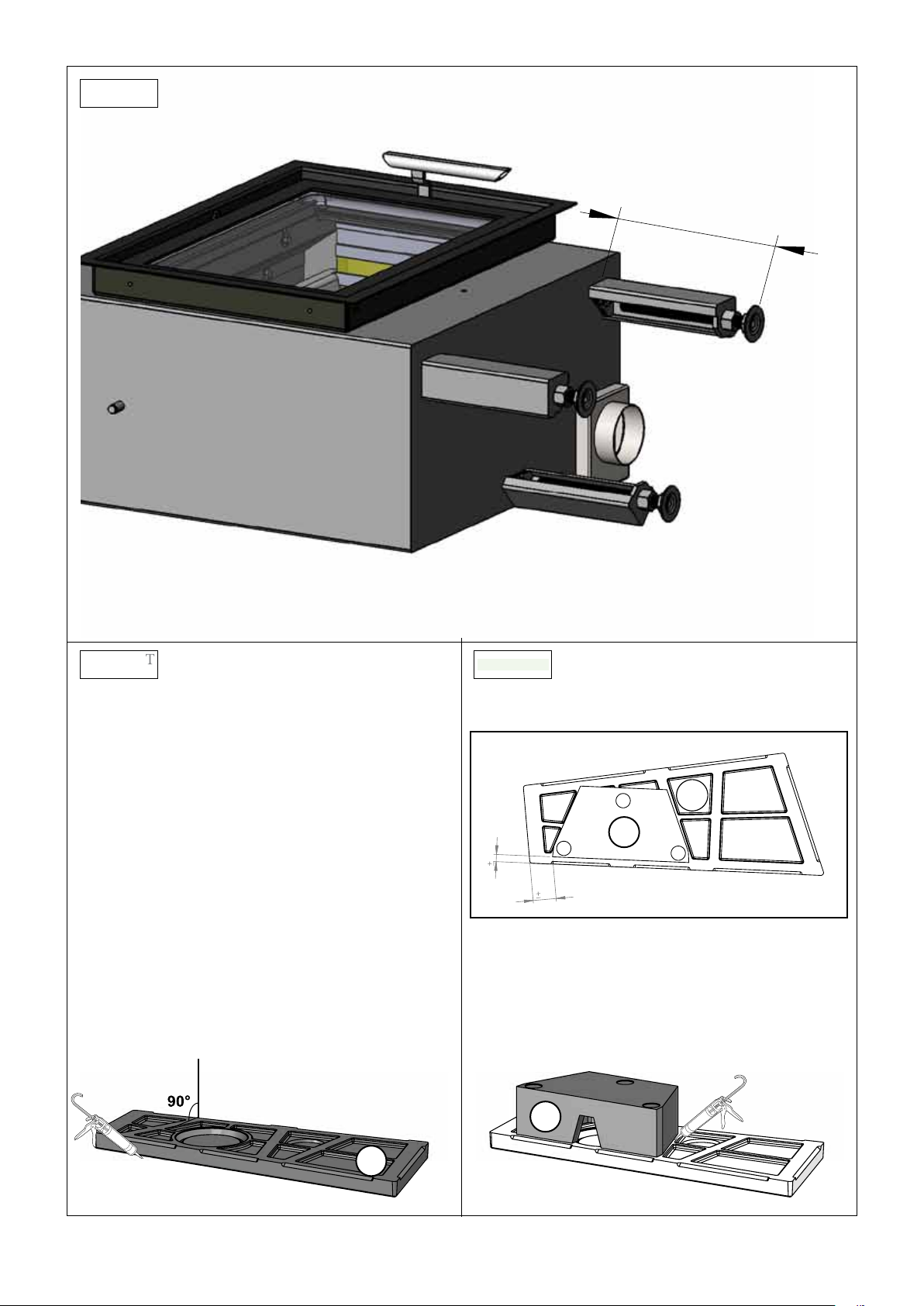

FIG 4: Plasser bunnelementet i vater. Juster evt. med
kiler eller sementlim.
FIG 10: Monter varmeskjoldet rundt røykrøret. Ved
bakmontering; fjern utsparingen i varmeskjoldet.

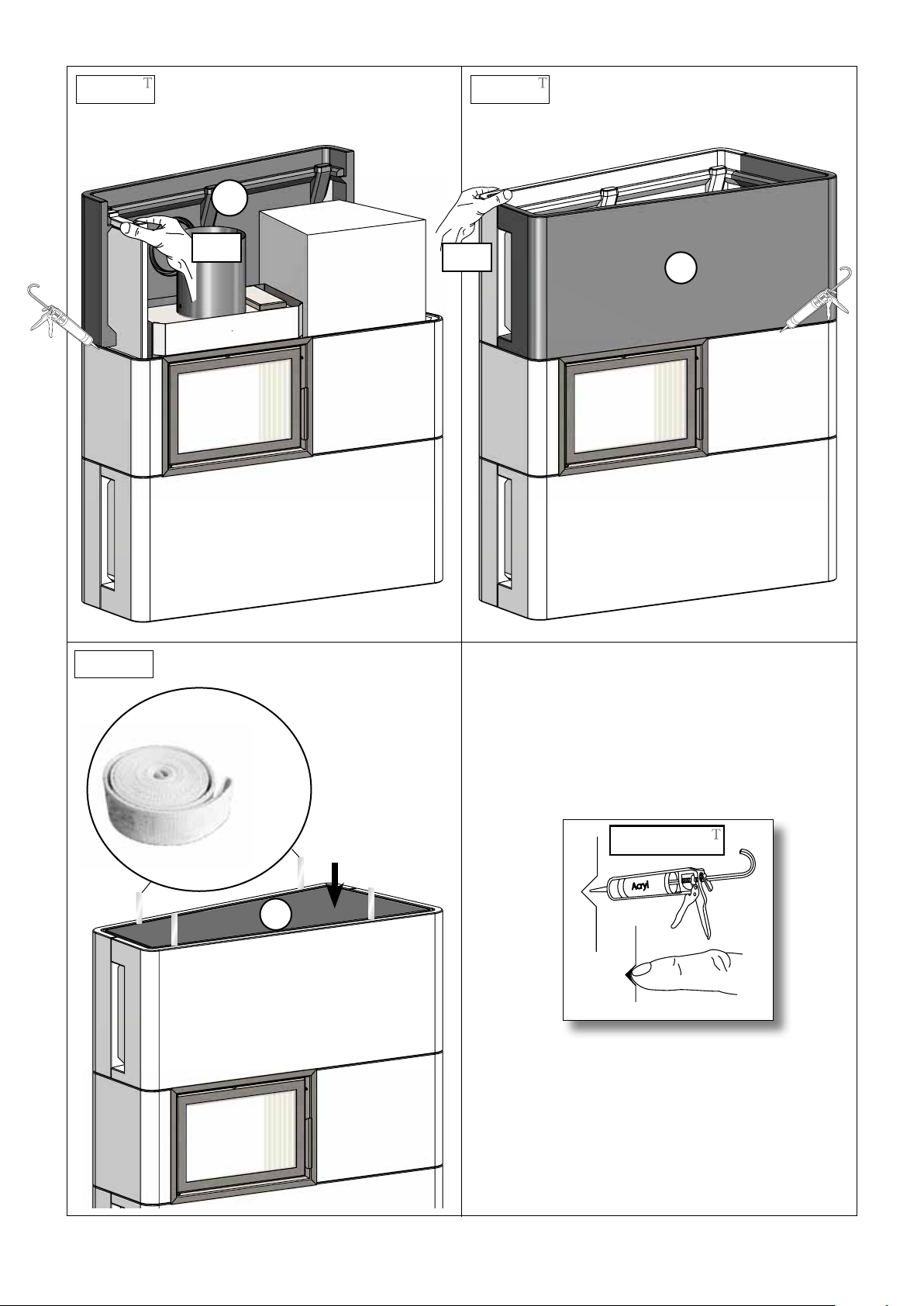

FIG 18: NB! Hold fast innsynsskjermingen når bakre
topp monteres.
FIG 19: NB! Hold fast bakre toppelement når fremre
topp monteres.
FIG 9 / FIG 13 / FIG 16: Husk at det skal være avstand
mellom innsatsen og omrammingen da innsatsen
ekspanderer under fyring. Les også avsnittet om
tilkobling til pipe.
Når peisen er ferdig montert, etterfyll skjøtene mellom
elementene med akryl og jevn fugen med en såpevåt
svamp eller nger slik at det blir en tydelig fordypning
mellom elementene (FIG Z).

4 GB
NB! See separate instructions for the insert
General information
Our surrounds are all made of non-combustible
materials. All our inserts/stoves are tested
according to the latest European requirements
and also to the Norwegian SINTEF standard, which
includes particle tests. Several European countries
however have individual rules for installation of
inserts, stoves and replaces. You as a client are
totally responsible for the fullling of these local
rules concerning the installation in your region/
country. Nordpeis (Northstar) is not responsible
regarding correct installation.
You should check local regulations concerning:
• distance from rebox to combustible/ammable
materials
• insulation materials/requirements between
replace surround and back wall
• size of oor plates in front of replace/stove if
required
• uepipe connection between rebox and chimney
• insulation requirements if uepipe goes through
ammable wall such as a wood wall.
Adjustment
We recommend to stack the surround without glue in
order to adjust the insert prior to perforating the chimney
for the ue connection. Use a spirit level to ensure that
the surround is mounted straight. The insert will expand
with heat and for this reason the surround must not rest
on the insert. (Above the insert there must be a gap
of 3 to 5 mm. Laterally there is no need for gaps, but
between the lower part of the insert and the surround
there must be a gap of at least 2 mm.)
Floor plate
A reproof oor plate must be put in front of the replace
if the oor is of a combustible material.
Acrylic glue
The replace is to be assembled using acrylic glue.
Make sure all dust is removed and that the surfaces are
clean. When the replace is assembled, use the same
acylic glue for lling joints (FIG Z)
Minor damage
The replace can sustain minor damage during
transport and handling.
This can be repaired with acrylic/light ller. For perfect
results, you can ll and sand with a suitable ller. Minor
damage and uneven surfaces can be lled. If the
damage is deep or in the event of signicant damage,
you are recommended to ll repeatedly with tile
adhesive or cement putty to avoid sinking. Smooth off
with e.g. a damp sponge or a oat.
Fine Fissures
The building material around the replace can move.
In new houses in particular, it is common for building
materials to settle substantially in the early years. In
addition, all concrete elements shrink to a decreasing
extent for up to 15 months.
The result is that small cracks may appear in the
concrete/masonry.
Use the replace for a few months. If cracks appear,
scrape them out with a screwdriver or similar (to provide
more space for acrylic joint ller). Vacuum the surfaces
to remove any dust.
Inject acrylic joint ller and even it out with a spatula or
a nger wetted with soapy water.
The joint can be painted after a couple of days.
Painting
When the replace has been lled/sanded and the
glued joints are dry, the replace is ready to be painted.
Use only breathable paint (acrylic) intended for
masonry.
Marble/granite
Clean the plates with mild soapy water and remove any
residue of spilled glue.
Never use acid/abrasive materials, as this will damage
the surface and polishing.
It is important to use detergent/sealant that is approved
for marble for cleaning and sealing.
Scratches in dark marble can be coloured with a pencil.
A professional stone centre can help you with different
products for surface treatment of the stone.
For your own safety, comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the rules and
regulations of the country where installed. Nordpeis AS
is not responsible for wrongly assembled inserts.
We accept no liability for typographical errors and
changes.

5
GB
Bilbao 120
Insert
N-20F ( N-20)
Steel chimney
Can be connected to steel chimney.
Weight including insert
Bilbao 120 407 kg
Bilbao 120 with waxed concrete belt 446 kg
Floorplate
Please follow the rules and regulations regarding
oorplates in your country
Illustration (FIG 1)
*The illustration indicates the approximate centre height
of the hole for the ue. Consider possible inclination of
the ue prior to perforating the chimney. Distortions in
oors and walls may inuence the height. Dry stack
the replace for accurate height and positioning of
the ue/chimney connection. If a fresh air supply set
(accessory) is connected through the oor, mark where
the hole should be.
Fresh air supply (accessory)
Carefully knock out the perforated area in the bottom
plate in case a fresh air supply set is connected. This
perforated area in the bottom plate is illustrated in
FIG A. For more information see separate assembly
instructions for fresh air supply.
Safety Distances (FIG 2)
Ensure that the safety distances are complied with.
Please note that these safety distances can vary from
country to country.
The distance from the glass in the door to a lateral wall,
must be of at least 600mm.
The distance between the top of the convection air
outlet and roof of inammable material must be at least
600mm.
The distance from the back of the surround to
ammable wall must be at least 100mm.
Assembly instructions (FIG 3 - FIG 20)
FIG 4: Place the bottom element so that it is level. If
needed, adjust with wedges or powder glue.
FIG 10: Place the heatshield around the ue. When
connected at the rear, carefully remove the perforated
area in the heatshield and place it around the ue.
FIG 18: Please note! Keep the blinds (shields
preventing the insert to be visible through the air outlet
vents) in place when the rear top element is mounted.
FIG 19: Please note! Keep the upper rear element in
place when to front top element is mounted.
FIG 9 / FIG 13 / FIG 16: Ensure that there is a gap
between the insert and the surround as the insert
expand with heat. Read the text on Adjustment for more
information.
Once the replace is assembled, ll the joints with
acrylic and even them out with a sponge or nger and
some soapy water, in order to have a clear indentation
between the elements (FIG Z).

6 DK
NB! Se egen monteringsanvisning for indsatsen
Generelt om elementpejse
Vægt
Husejeren skal forsikre sig om at gulvet tåler
belastningen i henhold til totalvægten på pejsen.
Overvej eventuelt forstærkning af gulvet, specielt i nye
huse og såfremt arealet under pejsen ikke har ekstra
strøer som understøtter. Ved montering på ydende
trægulv, bør pejsen nedsænkes for at undgå at gulvet
låses og revner.
Brandmur
Ved montering af ildsted op ad brændbar væg, skal
der anvendes brandmur. Vi anbefaler at anvende
Nordmur brandmurselementer som giver en meget god
beskyttelse af væggen og har en byggetykkelse på
kun 30/65 mm, inklusiv 10/15 mm luftspalte. Brandmur
kan også bygges af andre stenmaterialer som
gasbetonblokke eller mursten i godkendt tykkelse.
Brandmuren skal altid være så høj at afstanden fra
røgrør/røgklokke til brændbart materiale bliver minimum
300 mm.
Fritstående pejse kan monteres uden brandmur.
Overhold alle sikkerhedsafstande til brandbare
materialer.
Tilslutning til skorsten
Følg skorstensproducentens specikationer for
tilslutning til skorsten. Prøv først at opstable
omramningen uden at lime, så ndes den nøjagtige
højde og position til indgangshullet i skorstenen.
Indsatsen ekspanderer under fyring og omramningen
må derfor ikke hvile på indsatsen. Der skal være en
afstand på minimum 3 mm. Indsatsen må heller ikke
hvile på omramningens bænk eller mod siderne.
Ved toptilslutning til stålskorsten henviser vi til det
pågældende fabrikats monteringsvejledning.
Krav til gulvplade
For at beskytte gulvet mod eventuelle gløder skal
pejseindsatsen anbringes på et brandsikkert materiale.
Gulvplade skal monteres, så den dækker 300 mm foran
pejseindsatsen og 150 mm på hver side. Gulvpladen
kan bestå af natursten, beton eller 0,7 mm stålplade.
Lim
Elementerne skal limes med den medfølgende lim. Sørg
for at alle limader er frie for støv. For bedre hæftning
kan overaderne vaskes. Lad overaden tørre før limen
stryges på. Når pejsen er færdig monteret, efterfyld
mellemrummene mellem elementerne med akryl og
udjævn fugen med en sæbevåd svamp eller nger så
der bliver en tydelig fordybning mellem elementerne
(FIG Z).
Småskader
Som følge af transport og håndtering kan der opstå små
skader på pejsen.
Disse kan repareres med akryl/letspartel. For at
opnå et perfekt resultat, kan du spartle med en egnet
spartelmasse og slibe. Mindre sår og ujævnheder
spartles. Hvis såret er dybt, eller det er en større skade,
anbefales det at spartle ad ere omgange med iselim
eller cementspartel for at undgå, at massen synker.
Udjævnes med f.eks. en fugtig svamp eller et
pudsebræt.
Revner
Bygningsmassen rundt om pejsen kan bevæge
sig. Specielt er det i nye huse almindeligt, at
bygningsmassen sætter sig betydeligt i de første år.
Derudover krymper alle betonelementer i aftagende
grad i op til 15 måneder.
Resultatet er, at der kan opstå små revner i beton/
murværk.
Brug pejsen i nogle måneder. Hvis der opstår revner,
ridses op i revnen med en skruetrækker eller lignende
(for at give bedre plads til akrylfugemassen). Støvsug
aderne fri for støv.
Sprøjt akrylfugemassen ind, og brug en spartel eller en
sæbevædet nger for at udjævne massen.
Efter et par døgn kan fugen males over.
Maling
Når pejsen er færdigspartlet/-slebet og limlagene er
tørre, er den parat til maling.
Brug kun diffusionsåben maling (akryl), beregnet til
murværk.
Behandling af marmor
Rengør forsigtigt pladerne med sæbevand og fjern
eventuelle rester af lim.
Brug aldrig syreholdige / slibende stoffer da disse vil
ødelægge både overade og polering
Ved rengøring eller fugning er det vigtigt at bruge
vaskemidler / fugemasse som er godkendt til brug på
marmor.
Ridser i mørk marmor kan farves op med en blyant
For din egen sikkerhed, følg monteringsvejledningen.
Alle sikkerhedtsafstande er minimumsafstande.
Installation af ildsteder skal i tillæg udføres i henhold til
det enkelte lands love og regler. Nordpeis AS er ikke
ansvarlig for fejlmontering af ildstedet.
Vi tager forbehold om trykfejl og ændringer.
For senest opdaterede version og mere fyldestgørende
information om brandmur, skorstenstilslutning etc., se
vore netsider www.nordpeis.eu

7
DK
Bilbao 120
Indsats
N-20F (N-20)
Stålskorsten
Kan monteres til stålskorsten
Vægt inkl. indsats
Bilbao 120 407 kg
Bilbao 120 med vokset belte 446 kg
Minimumsdybde på gulvplade 300 mm
Minimumsmål brandmur (b x h)
I ugt med væg: 1050 x 1540 mm
Måltegning (FIG 1)
*Målet på tegningen angiver ca. center højde på
omramningens udtag til røgrør. Tag hensyn til
eventuel stigning på røgrøret når der skal laves hul
til skorstenen. Skævheder i gulv og vægge vil også
påvirke målene. Prøv først at opstable omramningen
uden at lime, så ndes den nøjagtige højde og position
til indgangshullet i skorstenen. Optegn også eventuelt
hul til frisklufttilførsel gennem gulv (tilbehør).
Frisklufttilførsel (tilbehør)
Ved monterning af frisklufttilførsel gennem gulv bankes
fordybningen i bundpladen forsigtig ud. Fordybningens
placering på bundpladen er angivet i FIG A på
måltegningen. Se også særskilt monteringsanvisning for
friskluftstilførsel.
Sikkerhedsafstande (FIG 2)
Sørg for at de angivne sikkerhedsafstande ikke
underskrides. Sikkerhedsafstand kan variere fra land til
land. Følg instruktionerne på det sprog som gælder for
det land hvor pejsen monteres.
Minimumsafstand fra låge på indsatsen til
brændbar væg er 600 mm. Minimumsafstand fra
varmluftsudslippet til brændbart materiale er 600 mm.
Minimum afstand fra bagkant af omramning til
brændbar væg er 100mm.
Minimum afstand fra røgrør/røgklokke til brændbar
væg er 300mm. Dersom røgrøret skal føres gennem
brændbar væg skal der mures minimum 230mm
murværk mellem rør og brændbar væg.
Montering (FIG 3 - FIG 20)
Før montering bør sugende ader (upudset Leca/
Scanpor/Siporex etc.) pudses, limvaskes eller fugtes for
at undgå udtørring af akryllim.
FIG 4: Bundpladerne sættes i vater og monteres i 90º i
forhold til skorsten/brandmur. Juster eventuelt med kiler
eller iselim.
FIG 10: Monter varmeskjoldet rundt røgrøret. Ved
bagud montering; fjern fordybningen i varmeskjoldet.
FIG 18: NB! Hold fast på afskærmningen når den
bagerste top monteres.
FIG 19: NB! Hold fast på det bagerste topelement når
forreste top monteres.
FIG 9 / FIG 13 / FIG 16: Husk afstand mellem indsatsen
og omramningen da indsatsen ekspanderer under
fyring. Læs også afsnittet om tilslutning til skorsten.
Efterfyld alle samlinger med akryl for at sikre et pænt
resultat. Se detalje Z. Fugen bør ikke spartles tæt, men
have en markeret fordybning.

8 SE
Obs! Se egen monteringsanvisning för insatsen
Vikt
Fastighetsägaren ska försäkra sig om att golvet tål
belastningen av spisens totalvikt. Överväg förstärkning
av golvet, speciellt i nya hus och om det inte nns några
bjälkar där spisen ska stå. Vid montering på ytande
trägolv bör spisen sänkas ned, för att undvika att golvet
blir låst och spricker.
Brandmur
Vid montering av eldstad invid brännbar vägg ska
brandmur användas. Vi rekommenderar att Nordmur
brandmurselement används. Dessa ger mycket bra
skydd av väggen och är endast 30/65 mm tjocka,
inklusive 10/15 mm luftspalt. Brandmur kan även
byggas av andra stenmaterial, så som lättbetong eller
massivt tegel i godkänd tjocklek.
Brandmuren ska alltid vara så hög att avståndet från
rökrör/rökklocka till brännbart material är minst 300 mm.
Fristående spis kan monteras utan brandmur. Beakta
alla säkerhetsavstånd till brännbara material.
Anslutning till skorsten
Följ skorstenstillverkarens specikationer för anslutning
till skorsten. För att hitta rätt höjd och läge i förhållande
till ingångshålet till skorstenen bör spisens först
provmonteras utan lim. Insatsen expanderar under
eldning. Omramningen får därför inte vila mot insatsen.
Minsta avstånd mellan insats och omramning är 2-3
mm. Insatsen får inte heller vila mot omramningen, vare
sig i underkant eller mot sidorna.
Följ monteringsanvisningarna för det aktuella fabrikatet
vid toppanslutning till stålskorsten.
Krav på eldstadsplan
För att skydda golvet mot eventuellt utfallande glöd
skall spisinsatsen placeras på ett obrännbart material.
Eldstadsplanet skall anordnas så det täcker 300 mm
framför spisinsatsen och 100 mm utmed vardera sida.
Eldstadsplanet kan bestå av natursten, betong eller 0,7
mm stålplåt.
Akryl
Elementen ska limmas med medföljande akryl. Se till
att alla limytor är fria från damm. För bättre vidhäftning
kan ytorna tvättas. Låt ytorna torka innan limmet stryks
på. När kaminen är färdigmonterad fyll mellanrummen
mellan elementen med akryl och jämna ut fogen med
svamp eller nger med tvållösning, så att det blir en
tydlig fördjupning mellan elementen. (FIG Z).
Småskador
Under transport och hantering kan småskador uppstå
på kaminen.
Dessa kan repareras med akryl/lättspackel. För perfekt
resultat kan du spackla och slipa med lämpligt spackel.
Mindre skador och ojämnheter kan spacklas. Djupare
repor och större skador rekommenderar vi att du
spacklar i omgångar med kakelbruk eller cementspackel
för att få en jämn yta. Jämna till med en fuktig svamp
eller en putsbräda
Sprickor
Byggnaden runt kaminen kan sätta sig. Detta gäller
särskilt under de första åren för nya hus. Dessutom
krymper alla betongdelar under de första 15
månaderna.
Detta kan resultera i små sprickor i betong/murverk.
Använd kaminen under några månader. Om det
uppstår sprickor kan du öppna sprickan med ett
verktyg, t.ex. en skruvmejsel, för att ge mer plats för
akrylfogmassan. Dammsug ytan.
Spruta in akrylfogmassa och jämna ut den med en
spackel eller en ngertopp som doppats i såpvatten.
Efter ett par dygn kan du måla över fogen.
Målning
När du har spacklat och slipat kaminen och skarvarna
är torra kan du måla kaminen.
Använd bara diffusionsöppen färg (akryl) avsedd för
murverk
Behandling av marmor
Rengör plattorna med milt tvålvatten och ta bort alla
eventuella rester av limspill.
Använd aldrig sura/slipande medel eftersom detta
kommer att skada både yta och polering.
Vid rengöring eller försegling, är det viktigt att använda
tvättmedel/fogmassa som är godkänd för marmor.
Repor i mörk marmor kan färgas med blyerts. Butik
som specialiserar sig på sten kan hjälpa dig med olika
produkter för ytbehandling av sten.
För din egen säkerhet, följ monteringsanvisningarna.
Alla säkerhetsavstånd är minimiavstånd. Installation
av eldstäder ska dessutom utföras i enlighet med varje
enskilt lands lagar och föreskrifter. Nordpeis AS är inte
ansvarigt om eldstaden monterats fel.
Vi reserverar oss för tryckfel och ändringar.
På vår hemsida, www.nordpeis.eu, nns senast
uppdaterade version och ytterligare information om
brandmurar, skorstensanslutning etc.
Allmänt om elementspisar

9
SE
Bilbao 120
Insats
N-20F (N-20)
Stålskorsten
Kan anslutas till stålskorsten
Vikt inklusive insats
Bilbao 120 407 kg
Bilbao 120 vaxat betong bälte 446 kg
Minimidjup, eldstadsplan 300 mm
Måttskiss (FIG 1)
* Måttet i skissen anger ungefärlig centrumhöjd för hålet
för rökröret. Måttet varierar beroende på var
omramningen placeras utifrån rökrörets stigning.
Lutande golv och väggar kan också påverka måtten.
Provmontera först omramningen utan att limma,
för att hitta rätt höjd och läge i förhållande till
ingångshålet i skorstenen. Märk också upp eventuellt
hål för tillförsel av uteluft genom golvet (tillbehör).
Tillförsel av uteluft (tillbehör FIG A)
Slå försiktigt ut försvagningen i bottenplattan vid tillförsel
av uteluft genom golvet . Försvagningens placering på
bottenplattan angivs i FIG A i måttskissen. Se också
egen monteringsanvisning för uteluftstillförsel.
Säkerhetsavstånd (FIG 2)
Säkerställ att angivna säkerhetsavstånd inte
underskrids. Säkerhetsavstånden kan variera från land
till land. Följ anvisningarna på det språk som gäller för
det land där spisen monteras.
Minimiavstånd från glaset i dörren till brännbar vägg är
600 mm.
Minimiavstånd från varmluftsutsläpp till tak av brännbart
material är 600 mm.
Minimiavstånd från bakkanten av omramningen till
brännbar vägg är 100 mm.
Montering (FIG 3 - FIG 20)
FIG 4: Placera bottenelementen i våg. Justera
eventuellt med kilar eller kakellim.
FIG 10: Montera värmesköldet runt rökröret. Vid
bakmontering; slå försiktigt ut försvagningen i
värmesköldet.
FIG 18: OBS! Håll fast insynsskärmen när bakre
topelement monteras.
FIG 19: OBS! Håll fast bakre topelement när främre
topelement monteras.
FIG 9 / FIG 13 / FIG 16: Kom ihåg att lämna en
spalt mellan insatsen och omramningen, då insatsen
expanderar under eldning. Läs även avsnittet om
anslutning till skorsten.
När omramningen är färdigmonterad fyll mellanrummen
mellan elementen med akryl och jämna ut fogen med
svamp eller nger med tvållösning, så att det blir en
tydlig fördjupning mellan elementen (FIG Z).

10 FI
Paino
Talon omistajan on varmistettava, että lattia kestää
takan kokonaispainon aiheuttaman kuormituksen.
Harkitse lattian vahvistamista, erityisesti uusissa
taloissa ja kun takan alla ei ole lisätukia. Kelluvan
puulattian päälle asennettaessa takka pitää upottaa,
jotta lattia ei repeydy.
Palomuuri
Kun tulisija asennetaan tulenarkaa seinää vasten,
pitää käyttää palomuuria. Suosittelemme Nordmur-
palomuurielementtejä, jotka suojaavat seinää
erittäin hyvin ja joiden rakennepaksuus on vain
30/65 mm sisältäen 10/15 mm:n ilmaraon.Palomuuri
voidaan rakentaa muistakin kivimateriaaleista, kuten
kevytbetonista tai tiilistä ottaen kuitenkin huomioon
minimivaatimukset niiden paksuuksille.
Palomuurin pitää aina olla niin korkea, että savuputken
etäisyys tulenarasta materiaalista on vähintään 300
mm.
Vapaasti seisovat takat voidaan asentaa ilman
palomuuria. Noudata kaikkia turvetäisyyksiä tulenarkaan
materiaaliin.
Liittäminen hormiin
Noudata savupiipun valmistajan liittämistä koskevia
ohjeita. Kokeile ensin pystyttää kuori ilman liimaa,
jotta löydät savupiipun liitäntäreiän tarkan korkeuden
ja sijainnin. Tulipesä laajenee lämmitettäessä. Siksi
se ei saa levätä kuoren varassa, vaan tulipesän ja
kuoren välissä pitää olla vähintään 3 mm rako. Kuori
ei saa myöskään levätä tulipesän yläreunan tai kylkien
varassa.
Liitettäessä takka ylöspäin terässavupiippuun pitää
noudattaa valmistajan asennusohjeita.
Eduslaatalle asetetut vaatimukset
Takkasydän on asetettava tulenkestävälle materiaalille,
joka suojaa lattiaa mahdollisilta ulos lentäviltä
hehkuvilta kekäleiltä. Eduslaatan on edessä ulotuttava
400 mm takkasydämen ulkopuolelle. Eduslaatta voi olla
luonnonkiveä, betonia tai 0,7 mm paksua peltiä
Liima
Elementit pitää liimata mukana toimitetulla liimalla.
Varmista, että kaikki liimapinnat ovat pölyttömiä.
Tartunnan parantamiseksi yläpinnat voidaan pestä.
Anna pinnan kuivua ennen liiman levittämistä. Kun
takka on koottu, täytä elementtien väliset raot akryylillä
ja tasoita saumat saippuaveteen kastetulla sienellä
tai sormella niin, että elementtien väliin jää selkeä
syvennys (kuva Z).
Pienet vauriot
Kuljetuksen ja käsittelyn aikana takkaan saattaa tulla
pieniä vaurioita.
Vauriot voidaan kuitenkin korjata akryyliliimalla/
kevytsilotteella. Saat täydellisen lopputuloksen
tasoittamalla ja hiomalla silotteen avulla. Pienet vauriot
ja epätasaisuudet tasoitetaan silotteella. Jos vaurio
on syvä, suosittelemme, että tasoitat useaan kertaan
kaakeliliimalla tai sementtitasoitteella painumisen
välttämiseksi. Tasoita esimerkiksi kostealla sienellä tai
tasoituslastalla.
Halkeamat
Talon rakenteet takan ympärillä saattavat liikkua. Usein
varsinkin uudet talot
painuvat merkittävästi ensimmäisten vuosien aikana.
Lisäksi kaikki betonielementit kutistuvat huomattavasti
ensimmäisten 15 kuukauden aikana.
Tämän seurauksena betoniin/muuraukseen saattaa
ilmestyä halkeamia.
Käytä takkaa muutaman kuukauden ajan. Jos
halkeamia ilmenee, avaa sauma
esimerkiksi ruuvitaltalla (jotta saat enemmän tilaa
saumausmassalle). Imuroi pinta pölyttömäksi. Purista
saumaan akryylisaumausmassaa ja tasoita lastalla tai
saippuaan kastetulla sormenpäällä. Muutaman päivän
päästä sauman voi ylimaalata.
Maalaus
Kun takka on silotettu/hiottu ja liima kuivunut, se
voidaan maalata.
Käytä vain hengittävää, muurauksiin tarkoitettua maalia
(akryylimaalia).
Marmorin käsittely
Puhdista marmorilevyt miedolla saippuavedellä. Poista
liima ja muut epäpuhtaudet.
Älä käytä hankaavia tai syövyttäviä puhdistusaineita,
koska ne vahingoittavat levyjä.
On tärkeätä käyttää puhdistusainetta joka ei vahingoita
marmoria.
Tummassa marmorissa olevat naarmut voi peittää
lyijykynällä.
Marmorin puhdistusainetta voi ostaa kiviliikkeistä
Noudata asennusohjetta turvallisuutesi vuoksi. Kaikki
turvaetäisyydet ovat minimietäisyyksiä. Tulisijan
asennus pitää suorittaa maakohtaisten lakien ja
määräysten mukaan. Nordpeis AS ei vastaa tulisijan
virheellisestä asennuksesta johtuvista vaurioista.
Emme vastaa painovirheistä ja pidätämme oikeudet
muutoksiin.
Uusimmat versiot ja yksityiskohtaiset tiedot
palomuureista, savupiippuliitännästä jne., löydät
internetsivuiltamme www.nordpeis.eu
Yleistä elementtitakoista
Huom! Katso erillinen asennusohje tulipesälle

11
FI
Bilbao 120
Takkasydän
N-20F (N-20)
Terässavupiippu
Voidaan liittää terässavupiippuun
Paino sisältää tulipesän
Bilbao 120 407 kg
Bilbao 120 vahattu betonivyö 446 kg
Minimisyvyys, eduslaatta 400 mm
Mittapiirros (KUVA 1)
* Piirroksen mitta ilmaisee savupiippuliitännän
keskikorkeuden. Mitta vaihtelee sen mukaan, mihin
kuori asennetaan savuputken nousun vuoksi.
Myös kaltevat lattiat ja seinät voivat vaikuttaa mittaan.
Kokeile ensin asentaa kuori ilman liimaa, jotta
löydät savupiipun aukon tarkan korkeuden ja
sijainnin. Merkitse myös mahdollinen lattian läpi
tulevan paloilmaliitännän (lisävaruste) reikä.
Paloilmaliitäntä (lisävaruste KUVA A)
Lyö varovasti pois pohjalevyn peitelevy lattian läpi
kulkevan paloilmaliitännän vierestä. Peitelevyn sijainti
pohjalevyssä näkyy mittapiirroksessa, ks. KUVA A.
Katso myös paloilmaliitännän omaa asennusohjetta.
Turvaetäisyys (KUVA 2)
Varmista, että annettua turvaetäisyyttä ei aliteta.
Turvaetäisyys voi vaihdella maittain. Noudata sen kielen
ohjeita, jota vastaavaan maahan takka asennetaan.
Minimietäisyys oven lasista tulenarkaan seinään on
600 mm.
Minimietäisyys lämminilmaritilästä tulenarkaa
materiaalia olevaan kattoon on 600 mm.
Minimietäisyys takkakuoren takaa tulenarkaan seinään
on 100 mm.
Asennus (KUVA 3 - KUVA 20)
KUVA 4: Aseta pohjaelementti vaakasuoraan. Säädä
tarvittaessa kiiloilla tai kiinnityslaastilla.
KUVA 10: Aseta lämpökilpi savuputken ympärille.
Jos savupiippuliitäntä on takana,lyö varovasti pois
lämpökilvessä oleva peitelevy.
KUVA 18: HUOM! Pidä kiinni näkösuojasta, kun
taempaa yläelementtiä asennetaan.
KUVA 19: HUOM! Pidä kiinni taemmasta yläelementistä,
kun etummaista yläelementtiä asennetaan.
KUVA 9 / KUVA 13 / KUVA 16: Muista jättää rako
tulisijan ja kuoren väliin, sillä tulisija laajenee
lämmitettäessä. Lue myös kohta savupiippuliitännästä.
Kun kuori on asennettu valmiiksi, täytä elementtien
väliset raot akryylilla ja tasoita saumat saippuaveteen
kastetulla sienellä tai sormella niin, että elementtien
väliin jää selvä syvennys (KUVA Z).

12
Bilbao 120 = mm
FIG 1
1405
694
1050
550
1165
370
1165*
390
240
FIG A
115
375

13
>600
>600
>100
FIG 2
=Brannmur/Brandmur/Palomuuri/Firewall
=Brennbart materiale/Brændbart materiale/ Brännbart material/ Tulenarka materiaali/Combustible material

14
FIG 5
FIG 4
FIG 3
+/- 225 mm
1
2
2
85
27

15
+/- 496 mm
FIG 6 FIG 7
FIG 9
FIG 8
6
5
4
3
3
2 mm
15
41

16
FIG 10 FIG 11
FIG 12 FIG 13
2 mm
9
9
8
7
10
X4
7

17
FIG 16
FIG 15FIG 14
FIG 17
11 12
13
14
2 mm

18
FIG 19FIG 18
FIG 20
1
2
FIG Z
15
16
17
NB! NB!
x 2
