Nordpeis S-31A User manual

Product no: IN-S31AE-000, IN-S31AE-010
Test report No: RRF - NS 16 4413, RRF- 29 22 6101
Last updated: 25.01.2022
S-31A Exclusive
NO Brukerveiledning 2
GB User manual 10
SE Bruksanvisning 17
FI Käyttöohje 24
DE Montageanleitung 31
FR Manuel d’installation 41
!kg

2 NO
INNHOLD
1. Før du installerer nytt ildsted 3
Installasjon og kontroll før bruk 3
Skorsteinstrekk 3
Tilførsel av luft 3
2. Teknisk informasjon 3
3. Sikkerhetsavstander 4
4. Montering 4
Montering av røykrør 4
Kontroll av funksjoner 4
Maling av omrammingen 5
5. Første opptenning 5
6. Vedlikehold 5
Rengjøring og inspisering 5
Aske 5
Thermotte™ 5
Dør og glass 6
7. Garanti 6
8. Fyringstips 6
Råd og tips ved problemer med forbrenningen 8
Kontrollskjema 9
VIKTIGE SIKKERHETSREGLER:
1. Følg monteringsanvisningen nøye når ildstedet
tilkobles skorsteinen. Dersom monteringen fraviker
fra eksemplene i monteringsanvisningen er det
viktig å ta hensyn til strålevarmen fra røykrøret til
omkringliggende materialer.
2. Før opptenning er det viktig å lese bruksanvisningen
og følge denne.
3. Innbygde og / eller denerte konveksjonsåpninger
må aldri reduseres eller delvis blokkeres. Det kan i
så fall føre til overoppheting, som igjen kan føre til
skader på produktet, og i verste fall brann.
4. Bruk kun opptenningsbrikketter eller andre
alternativer i fast form. Bruk aldri bensin, diesel
eller andre ytende væsker til opptenning da
dette kan føre til eksplosjon.
5. Bruk kun naturlig og tørr ved. Bruk av briketter, koks
og byggeplank vil utvikle høyere temperaturer og
høyere utslipp. Det kan også skade ildstedet.
6. Dersom det oppstår skader på glass eller
dørpakninger som gjør ildstedet utett skal bruken av
ildstedet opphøre intill skaden er reparert.
7. Produkter tilkoblet ventilert ventilert stålpipe må
aldri brukes med åpen dør annet enn ved ilegg eller
korte perioder ved oppfyring.
Dersom sikkerhetsreglende brytes vil garantien på
produktet bortfalle.
Anbefaling: For økt sikkerhet anbefaler vi at en
kvalisert montør utfører oppstillingen av ildstedet.

3
NO
1. Før du installerer nytt ildsted
Installasjon og kontroll før bruk
Installasjon av nye ildsteder skal meldes til de lokale
bygningsmyndigheter. Det anbefales å benytte
kompetent personell ved installasjon nytt ildsted.
Huseier står selv ansvarlig for at alle krav til sikkerhet
er ivaretatt på en forskriftsmessig måte og er forpliktet
til å få installasjonen inspisert og sikkerheten bekreftet
av en kvalisert kontrollør. Kvalisert kontrollør kan
være feier, murmester, varmeforhandler eller andre
med tilstrekkelig kompetanse. Det er også en fordel
å dokumentere denne kontrollen skriftlig, bruk gjerne
vedlagte kontrollskjema. Lokalt feievesen må informeres
dersom installasjonen medfører endret feiebehov.
Skorsteinstrekk
Sammenlignet med eldre ildsteder, stiller dagens
rentbrennende ildsteder betydelig større krav til
skorsteinen. Selv det beste ildsted vil fungere dårlig hvis
skorsteinen ikke er riktig dimensjonert og i god stand.
Oppdriften styres hovedsaklig av røykgasstemperatur,
utetemperatur, lufttilførsel og skorsteinens høyde og
innvendige diameter. Anbefalt skorsteinshøyde er minst
4 meter over røykinnføringen og en diameter på 150-
200mm. Skorsteinens diameter skal aldri være mindre
enn røykinnføringen/røykrøret. Ved nominell e󰀨ekt skal
det være et undertrykk i henhold til teknisk tabell.
Trekken øker når:
• skorsteinen blir varmere enn utelufta
• den aktive lengden på skorsteinen over ildstedet
økes
• det er god lufttilførsel til forbrenningen
Er skorsteinen overdimensjonert i forhold til ildstedet,
kan det bli vanskelig å oppnå god trekk, fordi
skorsteinen ikke blir godt nok oppvarmet. I slike tilfeller
kan det lønne seg å ta kontakt med kynding personell
for vurdering av eventuelle tiltak. For kraftig trekk kan
avhjelpes med en trekkbegrenser. Ildstedet er typetestet
og må kobles til skorsteiner som er dimensjonert for
røykgasstemperatur som anvist i EC-deklarasjonen.
Ved behov, ta kontakt med en feier på forhånd.
Tilførsel av luft (FIG AIR_mm)
Friskluftsett for å tilknytte ildstedet til luft utenfra fås
kjøpt som tilbehør, og vil sikre at tilførsel av luft til
ildstedet blir mindre påvirket av ventilasjonsanlegg,
kjøkkenvifter og andre forhold som kan medføre
undertrykk i rommet. I alle nybygg anbefaler vi på det
sterkeste at det prosjekteres og klargjøres for direkte
tilførsel av luft utenfra. Også i eldre hus kan bruk av
friskluftsett anbefales. Utilstrekkelig tilførsel av luft
utenfra kan medføre undertrykk i rommet der ildstedet
står - og dermed dårlig forbrenning, dårligere utnyttelse
av veden og nedsoting av skorsteinen.
Advarsel! Bruk av avtrekksvifter i samme rom
eller nærhet kan føre til problemer.
Advarsel! Hold alle luftinntak fri for tildekking.
Opprettholdes IKKE kravet til ventiler, vil e󰀨ekten
av varmesirkulasjonen bli vesentlig redusert og
overoppheting kan oppstå.
I verste fall kan dette resultere i brann.
Krav til gulvplate
Det kreves 30 cm gulvplate foran ildstedet, dersom
gulvet er brennbart.
For egen sikkerhet, følg monteringsanvisningen. Alle
sikkerhetsavstander er minimumsavstander. Installasjon
av ildsteder må i tillegg være i henhold til det enkelte
lands lover og regler. Nordpeis AS står ikke ansvarlig for
feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informa-
sjon om brannmurer, pipetilkobling etc., se våre nettsi-
der www.nordpeis.no
2. Teknisk informasjon
Ildsteder fra Nordpeis har sekundærforbrenning og
er rentbrennende. Ved sekundærforbrenning skjer
forbrenningen i to trinn: Først brenner veden, deretter
antennes røykgassene av forvarmet luft. Dette gjør at
nye ildsteder har minimalt med utslipp av sotpartikler
og uforbrente gasser (for eksempel CO) og er bedre
for miljøet. Ved går under betegnelse fornybar ressurs/
biobrensel. Rentbrennende ildsteder trenger lite ved for
å oppnå god varmee󰀨ekt. Fyr utelukkende med ren og
tørr ved med fuktinnhold mellom 16% til 20%.
Innsats: S-31A Exclusive
Materiale: Stål
Vekt på innsatsen: 85kg
Overatebehandling dør/dør-
ramme:
Varmebestandig lakk
Trekksystem Fyringsventil
Forbrenningssystem: Sekundærforbrenning
(ren forbrenning)
Luftbehov (m³/h) 10-30
Anvendelig e󰀨ektområde
(rentbrennende) (kW)
3-8 kW
Maks vedlengde (cm) 30
Røykuttak Topp og bak
Røykstuss (Ø mm) Ytre Ø150
Røykgasstemperatur ved
røykstuss (°C)
320
Røykavgass tetthet (g/s) 5,2
Anbefalt trekk ved
røykstuss (Pa)
>12

4 NO
Data ihht til EN 13 229:2001 / A2:2004
Krav til innluftskanaler under
innsats (cm2)
300
Krav til utluftskanaler over
innsats (cm2)
450
Minimumsavstand fra
utluftskanal til tak (mm)
450
Nominell e󰀨ekt: 6 kW
Virkningsgrad > 65 %
CO % @ 13% O2<1500 mg/m³
Røykgasstemperatur (°C) 277
E󰀨ektregulering Fyringsventil
Trekk (Pa) 12
Brensel Ved
Vedlengde (m) 25
Ileggsmengde (kg) 1,4kg
Ileggsintervall (min) 50 min
Luftventilåpning 33%
Driftsform Intermitterende*
*Med intermitterende forbrenning menes her vanlig bruk av
et ildsted. Dvs at det legges i et nytt ilegg straks brenslet har
brent ned til glør.
Advarsel: Opprettholdes IKKE kravet til ventiler,
vil e󰀨ekten av varmesirkulasjonen bli vesentlig
redusert og overoppheting kan oppstå.
I verste fall kan dette resultere i brann.
3. Sikkerhetsavstander
Brannmur
Sørg for at angitte minimumsavstander overholdes
(FIG 2).
Brannmurslengder som vist i FIG 2 er minimumskrav
ihht godkjente sikkerhetsavstander, dersom ildstedet
plasseres som vist i tegningen.
Ved montering til stålpipe/skorstein henviser vi til re-
spektive fabrikats monteringsanvisning. Overhold de
sikkerhetsavstandene montering av stålpipe/skorstein
krever.
Høyden og bredden på brannmuren vil variere etter
omrammingen.
VIKTIG! Ved plassering av innsatsen på gulv
av brennbart materiale må HELE gulvet
innvendig i omrammingen dekkes av en stålplate
med minimum 0,7 mm tykkelse.
Gulvbelegg som teppe, nållt og lignene under
stålplaten må fjernes.
Da innsatsen ekspanderer under fyring må
omrammingen ALDRI hvile på innsatsen, men ha
en avstand på ca 3 mm. Innsatsen må heller ikke
hvile på ileggsplaten eller mot sidene.
Det anbefales å tørrstable peisomrammingen for
å justere innsatsen før du tar hull i skorsteinen til
røykrøret.
4. Montering
Se at alle løse deler medfølger i henhold til
pakklisten
FIG 4
Døren åpnes ved å trekke håndtaket ut
Montering og justering av bein FIG 5
Innsatsen kommer levert med justerbare bein. Disse
festes til innsatsen med medfølgende bolter og skiver
FIG 5.
Legg innsatsen forsiktig på ryggen. Pass på at
transportisolasjonen er lagt tilbake i innsatsen før den
legges ned, slik at Thermotteplatene i innsatsen ikke
faller ned og knekker.
Fest skruene til innsatsen med en 14 mm fastnøkkel/
pipenøkkel.
Fest justeringsskruene og juster benlengden til
ønsket høyde før du løfter (ikke tipp!) innsatsen
tilbake i oppreist stilling. Benlengdene må tilpasses
omrammingen.
FIG 6
Mengden lufttilførsel til brennkammeret styres med
fyringsventilen
FIG 7
Innsatsen kommer klargjort for toppmontering. Skal
innsatsen bakmonteres må røyksussen yttes i henhold
til FIG 8
FIG 8
Fjern utsparingen i varmeskjoldet bak på innsatsen
(A). Skru av dekslet som dekker bakuttaket og skru av
røykstussen (B). Fest røykstussen bak på innsatsen og
dekslet over topputtaket (C). Innsatsen kan nå
bakmonteres.
Fjerne selvlukkemekanismen FIG 9
A. Åpne døren og stram til setskruen med en 2,5 mm
umbrako
B. Dytt døren forsiktig oppover mot toppen av rammen.
Løsne setskruen med en 3mm umbrako.
C. Nå kan døren senkes tilbake til riktig stilling.

5
NO
Montering av røykrør
Ved montering av røykrør gjør vi oppmerksom på at
150 mm røykrør skal utenpå stussen på røykklokken.
For røykinnføring etc. – følg skorsteinsleverandørens
anbefaling.
Kontroll av funksjoner
Når ildstedet er oppstilt, og før innmuring, kontroller at
funksjoner fungerer lett og virker tilfredsstillende.
Opptenning/fyringsventil (oppe i senter - FIG 6)
Venstre posisjon
=fullt åpen
Høyre posisjon
= lukket
Maling av omrammingen
Det anbefales å bruke peisen noen ganger for å
herde lakken før evt. maskering og maling. Bruk
kun vannbasert, di󰀨usjonsåpen maling og egnet
maskeringstape. Løsne tapen forsiktig for ikke å skade
lakken.
5. Første opptenning
Når ildstedet er installert og alle forskrifter er overholdt,
kan det tennes opp. Vær varsom med berøring ved
innfyring da det kan skade lakken. Dette gjelder bare
når ildstedet er nytt og lakken ikke er varmeherdet.
Unngå kraftige støt når det legges ved inn i
brennkammeret, for ikke å skade Thermotteplatene.
Vær oppmerksom på at fukt i thermotteplatene kan gi
en treg forbrenning de første opptenningene. Dette vil
løse seg når fuktigheten fordamper. Fyr evt. med døren
på gløtt de 2-3 første gangene.
Sørg også for god utluftning ved første fyring, da
lakken på innsatsen vil avgi røyk og lukt. Denne
røyken og lukten er ikke helseskadelig og vil forsvinne.
Vi anbefaler også at du åpner og lukker døren til
ildstedet jevnlig de første to timene under
førstegangsfyring for å hindre at dørpakningen setter
seg fast i lakken.
Oppteningsved
Fin hugget (diameter 3-5 cm)
Lengde : 25-30 cm
Omtrentlig mengde: 2 kg
Åpne opptennings-/fyringsventilen (FIG 6). Legg inn
tørr småved, tenn opp og la ammene få godt tak
i veden. Når ammene er stabile og skorsteinen er
blitt varm, stenges døren. I motsatt fall kan ildstedet
og skorsteinen bli overopphetet. Juster deretter
lufttilførselen med opptennings-/fyringsventilen.
Når det er dannet et glødende kullag, kan ny ved
legges inn. Dra glørne frem når du legger inn ny ved,
slik at den nye veden antennes forfra. Opptennings-/
fyringsventilen skal åpnes hver gang det legges i ny ved
slik at ammene får godt tak. Bålet skal brenne med
friske livlige ammer.
Påfyllingsmengde
Kløyvd ved (diametre of 6-9 cm)
Lengde: 25-30 cm
Normal lmengde: 1,64 kg/h
Maks mengde 3,0 kg/h
Svært lav forbrenningse󰀨ekt og forsøk på rundfyring
er uheldig og gir øket forurensning og øket fare for
skorsteinsbrann. Fyr aldri slik at ildsted eller rør blir
rødglødende. Steng opptennings-/fyringsventilen hvis
dette skjer. Optimal regulering av ventilen krever litt
erfaring. Når du har fyrt i peisen en stund, vil du nne
en naturlig fyringsrytme.
VIKTIG! Husk alltid å åpne opptennings-/
fyringsventilen (hold gjerne også døren litt
på gløtt) før det legges ny ved i et varmt
brennkammer. La veden få ordentlig fyr før
ventilinnstillingen reduseres.
Ved lav trekk i skorsteinen og stengte
trekkventiler kan gassene fra veden bli antent
med et smell. Dette kan forårsake skader på
produktet og omgivelsene.
6. Vedlikehold
Rengjøring og inspisering
Minst en gang i løpet av fyringssesongen bør ildstedet
inspiseres grundig og rengjøres (gjerne i forbindelse
med feiing av skorstein og skorsteinsrør).
Se også FIG 11 - FIG 11a - tilgang til skorstein.
Se til at alle sammenføyninger er tette, og at pakninger
ligger riktig. Pakninger som er slitt eller deformert bør
skiftes ut. Husk at ildstedet alltid må være kaldt før det
inspiseres.
Viktig! For åsikre tilgang til vedlikehold påluftil-
førsel, se til at det nnes serviceluke eller ventil i
nærherten av denne.
Aske
Asken må tømmes med jevne mellomrom. Vær
oppmerksom på at asken kan inneholde glør selv ere
døgn etter at ilden er opphørt. Bruk en beholder av ikke
brennbart materiale til å fjerne asken. Det anbefales
imidlertid å la det ligge igjen et lag aske i bunnen, da
dette bidrar til å isolere brennkammeret.
Vær varsom med Thermotteplatene ved tømming av
aske, spesielt ved bruk av askespade.

6 NO
Thermotte™
Isolasjonsplatene (Thermotte - FIG 3) er klassisert
som slitasjedeler som det er behov for å bytte etter
noen år. Slitasjen er direkte påvirket av bruken av
ildstedet. Nordpeis gir ett års garanti på deisse delene.
Utover denne garantiperioden kan delene kjøpes.
Evt. demontering av platene gjøres i følgende
rekkefølge.
A. Sideplate høyre
B. Røykvenderplate FIG 11 - 11a
C. Bakplate
D. Sideplate venstre
E. Nedre frontplate + Burnplate
Merk: Bruk av for lang ved vil kunne medføre ekstra
belastning som kan skade platene.
Dør og glass
Dersom glassruten er sotete, kan det være nødvendig å
pusse/rengjøre glasset. Bruk glassrens som er beregnet
for dette (NB! Vær forsikting, glassrens kan skade
lakken og pakninger på dørrammen). Brukes andre
rengjøringsmidler kan det skade glasset. Et godt tips til
rengjøring er å bruke en fuktig klut eller kjøkkenpapir
og ta på litt aske fra brennkammeret. Gni asken rundt
på glasset og avslutt med et rent og fuktig kjøkkenpapir.
NB! Rengjøring må kun gjøres når glasset er kaldt.
Kontroller regelmessig at overgangen mellom glasset
og døren er helt tett.
Med jevne mellomrom kan det være nødvendig å skifte
pakningene på døren for å sikre at ildstedet fortsatt er
tett og fungerer optimalt. Disse fås kjøpt som sett med
keramisk lim inkludert.
Peisglass skal kastes i
restavfallet sammen med
keramikk og porselen
PEISGLASS KAN
IKKE GJENVINNES
Gjenvinning av glass
Ildfast glass kan ikke gjenvinnes. Alt av gammelt
peisglass, brekkasje eller annet ubrukelig ildfast glass,
må kastes i restavfallet. Ildfast glass har høyrere
smeltetemperatur, og kan derfor ikke gjenvinnes
sammen med brukt emballasjeglass. Blandes dette
med brukt emballasjeglass, ødelegges råvaren og
gjenvinning av brukt emballasjeglass kan i verste fall
stoppe. Når du sørger for at ildfast glass ikke havner i
returpunktene, er det en hjelp som er et viktig bidrag for
miljøet.
Gjenvinning av emballasje
Emballasjen som følger produktet skal gjenvinnes etter
det gjeldene lands forskrifter.
7. Garanti
For utførlig beskrivelse av garantibestemmelser, se vedlagte
garantikort eller besøk våre nettsider www.nordpeis.no
CE merkingen er plassert på varmeskjoldet bak på innsatsen.
8. Fyringstips
Den beste måten å tenne opp et ildsted er ved bruk av
opptenningsbriketter og kløyvet, tørr småved. Aviser gir
mye aske og trykksverten er ikke bra for miljøet.
Reklamer, magasiner, melkekartonger og lignende er
ikke egnet for opptenning. Det er viktig med god
lufttilførsel ved opptenning. Når skorsteinen blir varm
øker trekken og døren kan lukkes
Advarsel: Bruk ALDRI opptenningsvæske
som bensin, paran, rødsprit eller lignende
til opptenning. Du kan skade både deg selv
og produktet.
Bruk alltid ren og tørr ved med et maksimalt fuktinnhold
på 20% / min. 16%. Fuktig ved krever mye luft til
forbrenningen og det må brukes ekstra energi/varme til
å tørke ut det fuktige treet. Dette gir mindre
varmeavgivelse til omgivelsene samtidig som det fører
til sotdannelse på glasset og i skorsteinen, med fare for
beksot og skorsteinsbrann.
Lagring av ved
For å forsikre seg om at veden er tørr, bør treet
felles om vinteren og lagres om sommeren under tak
på et sted med god utlufting. Vedstabelen må aldri
dekkes av en presenning som ligger mot jorden, da
presenningen vil fungere som et tett lokk som vil
forhindre veden i å tørke. Oppbevar alltid en mindre
mengde ved innendørs i noen dager før bruk, slik at
fukten i overaten på veden kan fordampe.
Advarsel!
Kun bruk reservedeler anbefalt av produsent.
Advarsel!
Endring eller modisering av produktet skal skriig
godkjennes av Nordpeis
Advarsel! For å unngå brannskader, må du være
oppmerksom på at alle overater kan bli varme
under bruk.
NB! Dersom pipebrann skulle oppstå, lukk døren,
steng forbrenningsluften og ring brannvesenet.
Etter en pipebrann skal pipen og ildstedet alltid
inspiseres av autorisert personell før disse tas
i bruk igjen.

7
NO
Fyring
For lite luft til ildstedet kan medføre at glasset sotes.
Tilfør derfor luft til bålet like etter at brenselet er lagt
på, slik at det er ammer i brennkammeret og gassene
forbrennes. Åpne opptennings-/fyringsventilen og ha
gjerne døren litt på gløtt til ammene får godt tak.
Merk at lufttilførsel til forbrenningen også kan bli for
stor og gi en ukontrollerbar amme som svært raskt vil
varme opp hele ildstedet til en ekstremt høy temperatur
(gjelder fyring med lukket, eller nesten lukket dør). Fyll
derfor aldri brennkammeret helt opp med ved.
Valg av brensel
Alle typer tre, som bjørk, bøk, eik, alm, ask og frukttre
kan brukes som brensel i ildstedet. Tresorter har
forskjellige hardhetsgrader - jo høyere egenvekt
veden har, desto høyere er energiverdien. Bøk, eik og
bjørk har den høyeste egenvekten.
NB! Vi anbefaler ikke bruk av fyringsbriketter/
kompaktved i våre brennkamre, da disse produk-
tene kan utvikle vesentlig høyere temperatur enn
installasjonen er beregnet for.
Fyringsbriketter/kompaktved anvendes på eget
ansvar og bruk av denne typen brensel kan føre til
at garantien bortfaller.
Advarsel:
Bruk ALDRI impregnert tre, malt tre,
plastlaminat, kryssner, sponplater, avfall,
melkekartonger, trykksaker eller lignende som
brensel. Ved bruk av disse materialene bortfaller
garantien.
Felles for disse materialene er at de under
forbrenning kan danne saltsyre og tungmetaller
som er skadelige for miljøet, deg og ildstedet.
Saltsyren kan også angripe stålet i skorsteinen
eller murverket i en murt skorstein. Unngå også
å fyre med bark, sagspon eller annet ekstremt
nt kløyvet ved unntatt ved opptenning. Denne
form for brensel gir lett overtenning som kan
resultere i for høy e󰀨ekt.
Advarsel: Pass på at ildstedet ikke blir
overopphetet – det kan føre til uopprettelig
skade på ildstedet. Slike skader dekkes ikke
av garantien.
Kilde: “Håndbok, e󰀨ektiv og miljøvennlig vedfyring” av Edvard
Karlsvik SINTEF Energiforskning as og Heikki Oravainen, VTT.

Råd og tips ved problemer med forbrenningen
Feil Forklaring Utbedring
Manglende trekk
Skorsteinen er tilstoppet. Kontakt feier/se fyrings DVD for ytterligere informasjon
eller rens røykrør, røykvenderplate og brennkammer.
Røykrøret er tilsotet, eller det er sotansamling på
røykvenderplaten.
Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se
bruksanvisning.
Ildstedet ryker
under opptenning
og drift
Undertrykk i rommet der ildstedet står. For lite tilluft,
huset er for ”tett”.
Fyr opp med et åpent vindu i rommet. Hjelper dette, må
det installeres ere/større ventiler til uteluft/friskluft i
rommet.
Undertrykk i rommet - kjøkkenvifte og/eller sentralt
ventilasjonsanlegg trekker for mye luft ut av rommet.
Slå av/reguler kjøkkenvifte og/eller annen ventilasjon.
Hjelper dette må det settes inn ere ventiler i rommet
Røykrør fra to ildsteder er tilsluttet skorsten i samme
høyde.
Monter om slik at høydeforskjell mellom røykrør er minst
30 cm
Røykrøret heller nedover. Røykrør må yttes slik at det er stigende fra ildsted til
skorstein, min. 10 grader. Evt. montering av røyksuger.
Røykrøret stikker for langt inn i skorsteinen. Monter om røykrøret slik at det ikke stikker inn i
skorsteinsløpet, men avsluttes 5 mm før skorsteinens
innervegg.
Evt. montering av røyksuger.
Feieluke i kjeller eller loft står åpen og trekker falsk
luft.
Feieluker må alltid være lukket. Utette eller defekte
feieluker må skiftes.
Spjeld/Opptennnings- og fyringsventiler eller dører på
ildsteder som ikke er i bruk står åpne og trekker falsk
luft.
Steng spjeld, dører og trekkventiler på ildsteder som ikke
er i bruk.
Åpent hull i skorsteinen etter fjernet ildsted trekker
falsk luft.
Hull må mures igjen.
Defekt murverk i skorsteinen, f.eks. utetthet rundt
rørgjennomføring og/eller ødelagt vegg i røykløp som
trekker falsk luft.
Tett igjen og puss alle sprekker og utettheter.
For stort tverrsnitt i skorsteinen gir liten eller ingen
trekk.
Skorsteinen må rehabiliteres, evt. montering av
røyksuger*.
For lite tverrsnitt, klarer ikke å transportere all
røykgass ut
Bytt til et mindre ildsted eller bygg ny skorstein med større
tverrsnitt. Evt. montering av røyksuger.
For lav skorstein som gir dårlig trekk. Øk skorsteinshøyden og/eller monter skorsteinshatt/
røyksuger*.
Ildstedet ryker
inne når det er
vind ute
Skorsteinen ligger for lavt i forhold til omkringliggende
terreng, bygninger, trær e.l.
Øk skorsteinshøyden og/eller monter skorsteinshatt/
røyksuger*.
Turbulens rundt skorsteinen pga. for att tak. Øk skorsteinshøyden og/eller monter skorsteinshatt/
røyksuger*.
Ildstedet varmer
for dårlig
Ildstedet får for mye luft til forbrenningen pga lekkasje
i ildstedet el. for stor skorsteinstrekk. Vanskelig å regu-
lere forbrenningen og veden brenner fort opp.
Eventuelle lekkasjer må tettes. Trekken kan reduseres ved
hjelp av en trekkbegrenser eller evt. spjeld.
Obs! En lekkasje på bare 5 cm² er nok til at 30 % av den
produserte varmluften forsvinner ”rett i pipa”.
For mye trekk
Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se
bruksanvisning.
Hvis du bruker for tørr ved, krever dette mindre
lufttilførsel enn ved normal brensel.
Skru ned lufttilførselen.
Tetingslistene ved døren er nedslitte og ate. Skift ut tetningslistene hvis de er nedslitte, kontakt
forhandler.
Skorsteinen er for stor. Kontakt feier/ovnsforhandler for ytterligere veiledning.
Glassruten sotes
til
Veden er for våt. Bruk kun tørr fyringsved med en maksimal fuktighet på
20 %.
Fyringsventilen er lukket for mye. Åpne ventilen så det tilføres mer luft til forbrenningen.
Ved ilegg av ny ved skal ventiler alltid ha full åpning eller
det fyres med døren på gløtt til ammene får tak.
Hvitt glass
For hard fyring Følg instruksjonene for riktig fyring som beskrevet.
Feil fyring (fyring med avfallstre, malt tre, impregnert
tre, plastlaminat, kryssner o.l.)
Forsøk fyring med ren ved som har riktig fuktinnhold
Røyk ut i stuen
når døren åpnes
Døren trekker med seg røyk når den åpnes. Lukk opp ventiler ca 1 min. før døren åpnes - unngå å
åpne døren raskt.
Døren åpnes når det er ild i brennkammeret. Åpne døren forsiktig og/eller kun når veden er redusert til
glør.
Synlig røyk fra
skorsteinen
Øk lufttilførselen.
Veden er for fuktig og inneholder vanndamp. Forsøk fyring med ren ved som har riktig fuktinnhold
Ufullstendig forbrenning. Øk lufttilførselen.

9
NO
SJEKKLISTE OG BEKREFTELSE PÅ UTFØRT KONTROLL AV ILDSTEDSMONTERING
Eiendommens adresse Gnr Bnr Tlf
Eierens navn Adresse Postnummer Sted
Montørens navn Adresse Postnummer Sted
Ildstedstype og fabrikk E󰀨ekt i kW Brenseltype
Skorstenstype (Eks. tegl, type elementskorsten) Dimensjon i cm² Ant. ildsteder
på skorstenen
Installasjonen er kontrollert av Adresse Postnummer Sted
Kvalikasjon
Følgende ble kontrollert av montør under installasjonen:
Kontrollpunkt Ja Nei
Er ildstedet montert etter monteringsanvisning?
Er avstanden til brannmur kontrollert?
Er avstanden til brennbart materiale kontrollert?
Er avstanden til tak kontrollert?
Er det plate under og foran ildstedet?
Tåler gulvet vekten av ildsted med omramming?
Er det feiemuligheter for ildsted og røykrør?
Er ildstedet sikret nok tilførsel av forbrenningsluft via lufteventiler?
Er røykrøret montert i skorstenen etter skorstensprodusentens anvisninger?
Er skorstenen egnet for tilkobling av det aktuelle ildstedet?
Har skorstenen passende dimensjon?
Finnes produktdokumentasjon med monteringsanvisningen på byggeplass?
Installert .................................................. ................................... ..........................................................................
Sted Dato Montørens signatur
KONTROLLERKLÆRING
Installasjonen er kontrollert ved hjelp av:
Utfylt sjekkliste
Visuell kontroll
Videokamera
Annet: .......................................................................................................................................................................
..................................................................................................................................................................................
Installasjonen er kontrollert og funnet i orden:
Kontrollert .................................................. ................................... ......................................................................
Sted Dato Kontrollørens signatur
Det er en stor fordel at bekreftelse på kontroll av installasjonen nnes. Sørg for at denne siden blir utfylt, og ta vare på den. Dette er et verdi-
papir for boligen. Husk at huseier plikter å melde fra til kommunen ved brann- og feiervesenet om
at ildstedet er montert. Send gjerne en kopi av denne siden til det lokale feiervesen.

10 GB
1. Prior to assembling the insert 11
Chimney draught 11
Shared ue gas system 11
Air Supply 11
2. Technical information 11
3. Distance to combustible material 12
4. Assembly 12
Connection of the ue 13
Operational control 13
Painting the surround 13
5. Lighting the re for the rst time 13
6. Maintenance 14
Cleaning and inspection 14
Ashes 14
Thermotte™ plates 14
Door and glass 14
7. Warranty 14
8. Advice on lighting a re 15
Some advice in case of combustion problems 16
INDEX
IMPORTANT SAFETY PRECAUTIONS!
1. Please follow the installation manual when
connecting your stove / replace to the chimney /
ue pipe. If connected di󰀨erently from instruction
please, consider the heat radiation from the ue
pipe to the surrounding materials.
2. Before use, please carefully read the user manual
and follow the instructions.
3. Integrated or dened convection openings may
never be reduced or partially obstructed. This may
lead to overheating, which again can cause house
re or serious damage to the product.
4. Use only designated re starters. Never use
gasoline, diesel or other liquids to start the re.
This may cause explosions!
5. Never use other fuel than natural dry chopped
wood. Briquettes, peat, coke, coal and waste
from construction materials develops far higher
temperatures and emissions than natural wood.
Since your product has been designed for use
with natural wood only, other fuels may damage
the product, chimney and surrounding
constructions.
6. In case of damage to glass or door gasket, all use
of the product must be discontinued until the
damage has been repaired.
7. Products connected to a vented steel chimney must
never be operated with open or ajar door other than
reloading of wood or shortly during kindling process.
Failure to follow these precautions will leave your
warranty void and expose people and property to
danger.
Advise: Even if not required in your area, it is always
wise to have a qualied stove / replace tter do the
installation, or at least the nal inspection before use.

11
GB
1. Prior to assembling the insert
All our products are tested according to the latest
European requirements and also to the Norwegian
standard NS 3058 and NS 3059, which include particle
tests. However, several European countries have local
regulations for installation of replaces, which change
regularly. It is the responsibility of the client that these
regulations are complied with in the country/region
where the replace is installed. Nordpeis AS is not
responsible for incorrect installation.
Important to check
(please note that this list is not exhaustive)
• distance from rebox to combustible/ammable
materials
• insulation materials/requirements between
replace surround and back wall
• size of oor plates in front of replace if required
• ue connection between rebox and chimney
• insulation requirements if ue passes through a
ammable wall,
• an access for cleaning the appliance, the ue gas
connector, the chimney ue must be provided
Chimney draft
Compared with older models, the clean burning inserts
of today put signicantly higher demands on the
chimney. Even the best insert will not work properly
if the chimney does not have the right dimensions or
is not in good working order. The draught is mainly
controlled by gas temperature, outside temperature, air
supply as well as the height and inner diameter of the
chimney. The diameter of the chimney should never be
less than that of the ue/chimney collar. For draft
requirements at nominal heat output, see technical
table
The draught increases when
• The chimney becomes warmer than the outside air
• The active length of the chimney over the hearth
increases
• There is good air supply to the combustion
It can be di󰀩cult to obtain the right draught conditions
in case the chimney is too large relative to the insert,
as the chimney does not heat up well enough. In
such cases you may want to contact professional for
evaluation of possible measures. Draught that is too
strong can be controlled with a damper. If necessary,
contact a chimney sweeper.
Attention! Adverse ue draught or adverse weather
conditions, e. g. mist, wind etc., may interfere the
necessary ue draught. This should be checked be-
fore lightening the replace. If there is no necessary
ue draught in the chimney, the use of the replace
should be avoided.
Shared ue gas system
Appliance can be connected to shared ue gas pipe
sytem. In case of simultaneous operation with other
heating appliances, there must be su󰀩cient combustion
air provided.
Air supply (FIG AIR_mm)
A set for fresh air supply is available as accessory.
This will ensure that the air supply to the combustion
chamber is less a󰀨ected by ventilation systems,
kitchen fans and other factors which can create a
down-draught in the room. In all new construction, we
strongly recommend that it is designed and prepared
for direct supply of outside air. In older houses, the use
of fresh air supply set is also recommended. Insu󰀩cient
air supply can cause down-draught and thereby low
combustion e󰀩ciency and the problems that this entails
soot stains on the glass, ine󰀩cient use of the wood and
a soot deposits in the chimney.
Warning! Keep the air intakes, supplying
combustion air, free from blockage.
If the requirements for ventilation are
NOT complied with, the product can overheat.
This can cause a re.
For your own safety, comply with the assembly instructions.
All safety distances are minimum distances. Installation of the
insert must comply with the current rules and regulations of
the country where the product is installed. Nordpeis AS is not
responsible for wrongly assembled inserts.
Subject to errors and changes.
For the latest updated version go to www.nordpeis.com.
2. Technical information
The inserts from Nordpeis have secondary combustion
and are clean burning. The combustion takes place in
two phases rst the wood burns and then the gases
from the fumes are lit by the hot air. This ensures that
these new inserts have minimal emissions of soot parti-
cles and unburnt gases (such as CO) and are thus bet-
ter for the environment. Clean burning inserts require
a small amount of wood in order to obtain a good heat
output. Use exclusively clean and dry wood. We
recommend seasoned hardwood with a maximum
moisture content of 20%.
Warning! In case of the appliance connected to
shared ue gas pipe system - the Self Closing
Door system must be operational.
Warrning! Extractor fans when operating
in the same room or space as the appliance
may cause problem.

12 GB
3. Distance to combustible material
Firewall.
Ensure that the safety distances are respected (FIG 2).
When connecting a steel chimney to the top outlet use
the security distances required from the manufacturer.
Floorplate
Please follow the rules and regulations regarding
oorplates in your country
Important! When placing the insert on a
combustible oor, a steel plate of at least 0.7mm
must cover the entire oor surface inside the
surround. Any ooring made of combustible
material, such as linoleum, carpets etc. must be
removed from underneath the steel plate.
The insert expands when in use, and for this
reason the insert must NEVER rest on the
surround, but have a gap of about 3 mm. The
insert must neither rest on the bench plate or
against the sides. It is recommended to dry stack
the surround in order to adjust the insert prior to
perforating the chimney for the ue connection.
4. Assembly
Check the packing list to ensure that all loose parts
are included.
The door is opened by pulling the handle out FIG 4.

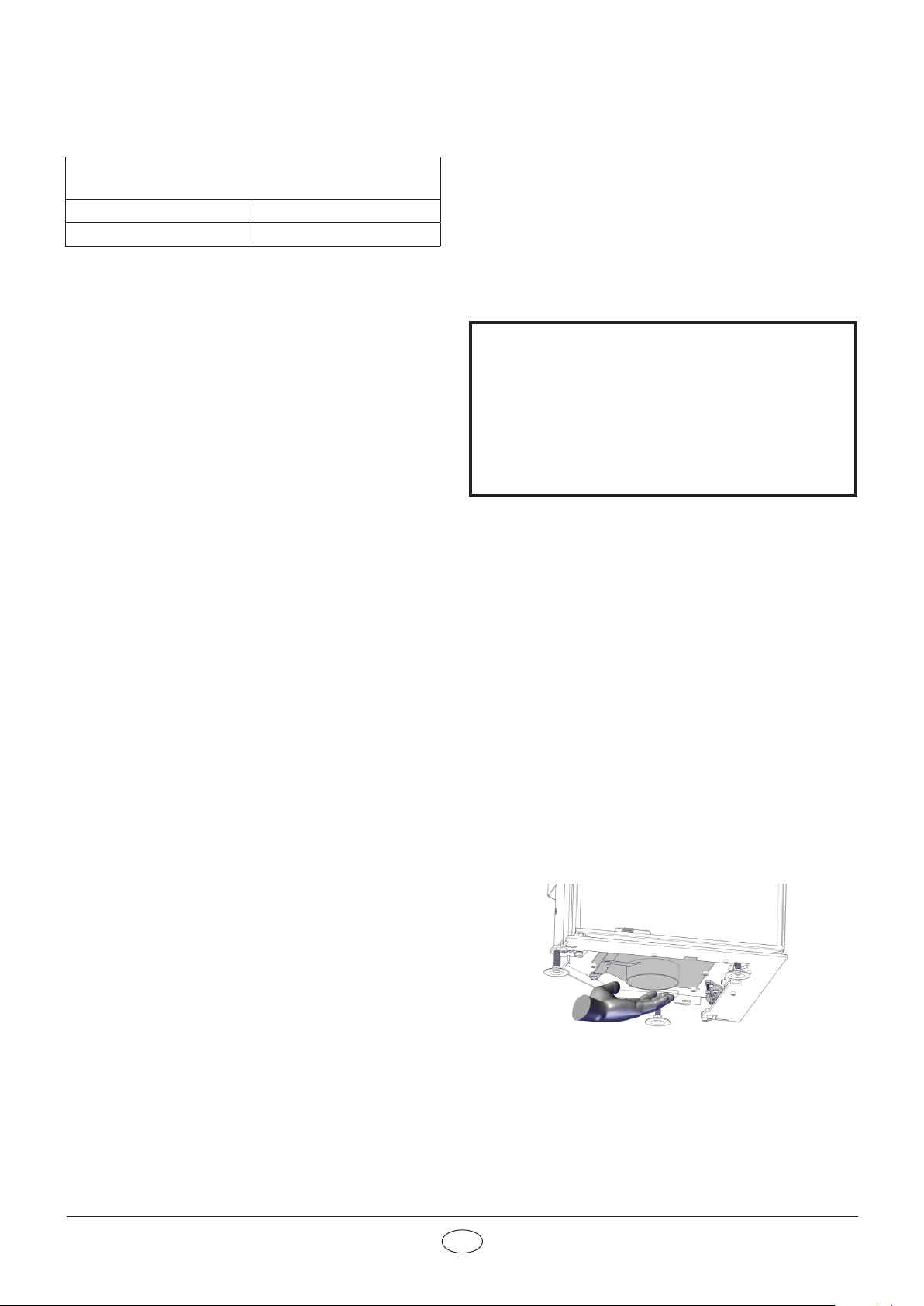

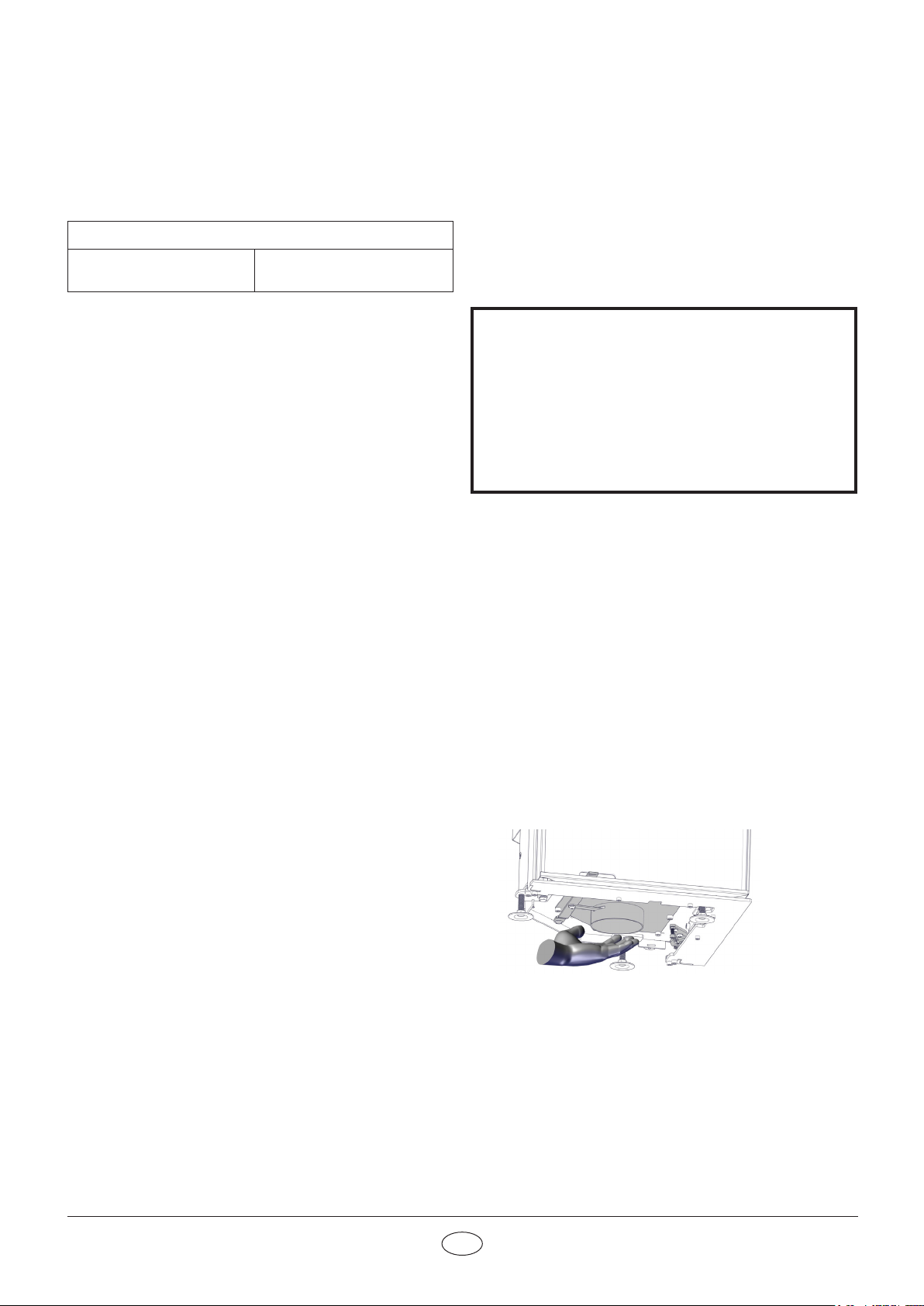

Assembly and adjusting the legs FIG 5
The insert is delivered with adjustable legs. These can
be mounted on the insert using the added washers and
bolts FIG 5.
Carefully lay the insert on its back. Ensure that the
transportation padding is put inside the insert before
turning it over, so that the insulating plates in the burn
chamber do not fall down and break.
Fasten the screws on to the insert with a 14 mm
spanner/wrench.
Adjust the legs (FIG 5) to the desired height before
returning the insert to an upright position (do not tilt
the insert). The height varies according to the
surround.
FIG 6
The amount of air to the combustion is regulated with
the air vent control.
FIG 7
The insert is delivered prepared for top connection. If
the insert is to be connected at the back, the ue outlet
collar must be placed according to FIG 8
Technical TABLE
Insert S-31A Exclusive
Material Steel
Surface treatment door/doorframe Heat resistant varnish
Weight of insert 85 kg
Draught system Air vent control
Combustion system Secondary combus-
tion (clean burning)
Combustion air consumption (m³/h) 10-30
Operating range, clean burn kW 3-8 kW
Flue outlet Top and rear
Flue collar (Ø mm) Outer 150
*alternate versions exists due to nationa requirements
Flue gas temperature at ue con-
nector (°C) 320
Flue gas mas ow (g/s) 5,2
Draft at ue connector
recommended (Pa) >12
Data according to EN 13229
Area if convection air vent under
insert (cm2)300
Area of convection air vent over
insert (cm2)450
Minimum distance conv. air outlet to
ceiling (mm) 450
Nominal heat output (kW) 6
E󰀩ciency (%) > 65 %
CO @ 13% O2<1500 mg/m³
Flue gas temperature 277 °C
Fuel recommended: Wood logs
Fuel length recommended (cm) 25
Maximum fuel length (cm) 30
Fuel charge (kg) 1,4
Refueling interval (min.) 50
Opening of the air vent control 33%
Operation Intermittent*
*Intermittent combustion refers to normal use of a replace,
i.e. new wood is inserted when the previous load has burned
down to ember
Warning: If the requirements for ventilation are
NOT complied with, the cooling airow around the
product will be considerably reduced and
the product can overheat.
This can cause a re.

13
GB
FIG 8
Remove the cutout at the back of the radiation shield
(A). Remove the ue outlet cover and smoke outlet
collar (B). Mount the ue outlet collar on the back outlet
and t the ue outlet cover over the top outlet (C). The
insert can now be connected at the back.
FIG 9 Removal of the self closing door mechanism
A. Open the door and tighten the set screw using a
2,5 mm Allen Key.
B. Carefully push the door upwards
Loosen the set screw with the Allen key.
C. The door can now be lowered back into place.
Attention! In some countries removing the self
closing mechanism is not allowed. Make sure you
follow the local rules and regulations regarding self
closing doors.
Connection of the ue
Please be aware when connecting the 150 mm ue to
the smoke dome that the ue is placed outside the ue
outlet collar. *Alternative versions exsists due to
National requirements.
For the ue connection to the chimney, follow the
recommendations from the chimney manufacturer.
Operational control
When the insert is in an upright position, and prior to
mounting the surround, control that all functions are
easy to manoeuvre and appear satisfactory.
Air vent control
(Up in the centre FIG 6)
Right Closed
Left Completly open
Painting the Surround
It is recommended to use the insert a few times in
order to let the varnish harden before any masking and
painting. Only use water based breathing paint and a
designated masking tape. Carefully remove the tape in
order not to damage the varnish.
5. Lighting the re for the rst time
When the insert is assembled and all instructions have
been observed, a re can be lit. Be careful with
touching the insert the rst few times it is used as it may
damage the varnish. This is only true when the insert is
new and the varnish has not yet heat cured.
Avoid strong hits when inserting logs into the burn
chamber, in order not to damage the Thermotte plates.
Be aware that humidity in the insulation plates can
cause slow combustion at initial ring, which will be
resolved as the humidity evaporates. Possibly leave the
door slightly open the rst 2-3 times that the insert is
used.
It is advisable to air well when lighting a re for the
rst time as the varnish on the insert will release
some smoke or smell. This smoke and smell will
disappear and are not hazardous. When lighting the re
for the rst time we also recommend opening/shutting
the door regularly the rst two hours to aviod the door
gasket sticking to the varnish
Lighting a re
Kindling wood
Finely chopped (diameter of 3-5cm)
Length: 25-30cm
Ca. amount pr lighting : 2,1 kg (beech)
Open the vent control (FIG 6). Insert small dry pieces
of wood, ignite and ensure that the ames have a good
grip of the wood. Close the door when the ames are
stable and the chimney is warm. If it is not closed the
insert and chimney may overheat. The air supply is then
regulated with the vent control.
When there is a glowing layer of coal, new wood logs
can be inserted. Remember to pull the hot ember
forward in the insert when inserting new logs so that the
wood is ignited from the front. The vent control should
be opened each time new logs are inserted so that the
ames get a good grip. The re should burn with bright
and lively ames.
Reload size
Chopped wood - 2 logs (diametre of 6-9cm)
Length: 25-30cm
Normal load size. 1,64 kg /h
(Max load size: 3 kg/h)
Attenttion!
Using the insert with low combustion e󰀨ect increases
the pollution as well as the risk of a re in the chimney.
Never allow the insert or ue to become glowing red.
Turn o󰀨 the vent control should this happen. Regulation
of the vent control takes some experience, but after a
little while you will nd a natural rhythm for the re.
IMPORTANT! Always remember to open the air
vent control (preferably also the door) before
new wood logs are inserted into a hot burn
chamber. Let the ames get a good grip on the
wood before the air control setting is reduced.
When the draught in the chimney is low and
the vent is closed, the gas from the rewood
can be ignited with a bang. This can cause
damages to the product as well as the immediate
environment.

14 GB
Door and glass
Should there be any soot on the glass it may be
necessary to clean it. Use dedicated glass cleaner.
(Attention! Be careful, detergents can damage the
varnish and the gaskets). If di󰀨erent detergents are
used they may damage the glass. A good advice for
cleaning the glass is to use a damp cloth or kitchen roll
paper and apply some ash from the burn chamber. Rub
around the soot on the glass and nish o󰀨 with a piece
of clean and damp kitchen roll paper.
Attention! Only clean when the glass is cold.
Check regularly that the transition between the glass
and the door is completely tight.
Periodically, it may be necessary to change the gaskets
on the door to ensure that the burn chamber is air tight
and working optimally. These gaskets can be bought as
a set including ceramic glue.
Ceramic glass should
be disposed of as resid-
ual waste, together with
pottery and porcelain
CERAMIC GLASS
CANNOT BE
RECYCLED
Recycling of the ceramic glass
Ceramic glass cannot be recycled. Old glass, breakage
or otherwise unusable ceramic glass must be discarded
as residual waste. Ceramic glass has a higher melting
temperature, and can therefore not be recycled together
with glass. If mixed with ordinary glass, it would damage
the raw material and could, in worst case end the
recycling of glass. It is an important contribution to the
environment to ensure that ceramic glass does not end
up with the recycling of ordinary glass.
Packaging recycle
The packaging accompanying the product should be
recycled according to national regulations.
7. Warranty
Warning! Use replacement parts recommended
only by the Manufacturer.
Warning! Any unauthorized modication
of the appliance without written permission
of the Manufacturer are prohibited.
For detailed description of the warranty conditions see the
enclosed warranty card or visit our website www.nordpeis.com
The CE mark is placed on the side of the insert.
6. Maintenance
Cleaning and inspection
The insert should be inspected thoroughly and cleaned
at least once per season (possibly in combination with
the sweeping of the chimney and chimney pipes).
See also FIG 11 - FIG 11a - access to the chimney.
Ensure that all joints are tight and that the gaskets are
rightly positioned. Exchange any gaskets that are worn
or deformed.
Remember that the insert must always be cold when
inspected. The inspection shall be performed by the
Professional servicemen.
ATTENTION! In order to secure access to service
the air inlet regulator, make sure to place a suitable
service hatch or vent.
Ashes
The ashes should be removed with regular intervals.
Be aware that the ashes can contain hot ember even
several days after the re is nished. Use a container of
non-combustible material to remove the ashes. It is
recommended to leave a layer of ashes in the bottom
as this further insulates the burn chamber.
Take care with the Thermotte plates when the ashes
are removed, particularly when using an ash shovel, so
as not to damage them.
Thermotte™ plates
The insulation plates (Thermotte - FIG 3) are classied
as “wear and tear” parts which will require to be
exchanged after some years.
The wear time will depend on the individual use of your
product. Nordpeis o󰀨ers a one-year warranty on these
parts. After this, replacements can be purchased.
In case it is necessary to take out the insulation plates,
this is done in followieng order.
A. Right side plate
B. Smoke ba󰀪e plate FIG 11 - 11a
C. Back plate
D. Left side plate
E. Front bottom plate + Bottom plate
Please note: Wood logs that are too long can cause
additional strain and crack the plates, due to the tension
created between the side plates.

15
GB
8. Advice on lighting a re
The best way to light a re is with the use of lightening
briquettes and dry kindling wood. Newspapers cause a
lot of ash and the ink is damaging for the environment.
Advertising yers, magazines, milk cartons and similar
are not suitable for lighting a re. Good air supply is
important at ignition. When the ue is hot the draught
increases and door can be closed.
Warning: NEVER use a lighting fuel such as
petrol, kerosene, alcohol or similar for lighting
a re. This could cause injury to you as well as
damaging the product.
Use clean and dry wood with a maximum moisture
content of 20%. Humid wood requires a lot of air for
the combustion, as extra energy/heat is required for
drying the humid wood and the heat e󰀨ect is therefore
minimal. This in addition creates soot in the chimney
with the risk of creosote and chimney re.
In case of a chimney re, close the door and air
supplies on the stove / insert and call the Fire
Brigade. After a chimney re the chimney must in
all cases be inspected by an authorized chimney
sweeper before you use the appliance again.
Storing of wood
In order to ensure that the wood is dry, the tree should
be cut in winter and stored during the summer, covered
and in a location with adequate ventilation. The wood
pile must never be covered by a tarpaulin lying on the
ground as the tarpaulin will then act as a sealed lid that
will prevent the wood from drying. Always keep a small
amount of wood indoors for a few days before use so
that moisture in the surface of the wood can evaporate.
Usage
Not enough air to the combustion may cause the glass
to soot. Hence, supply the re with air just after the
wood is added, so that the ames and gases in the
combustion chamber are properly burnt. Open the air
vent and have the door slightly ajar in order for the
ames to establish properly on the wood.
Note that the air supply for the combustion also can
be too large and cause an uncontrollable re that very
quickly heats up the whole combustion chamber to an
extremely high temperature (when using with a closed
or nearly closed door). For this reason you should never
ll the combustion chamber completely with wood.
Warning: In order to avoid injuries, please be
aware that the surfaface may become hot during
operation.be hot and that extra care need to be
taken to avoid skin burn.
Warning!
The Firebox shall to be always closed except
during ignition, refueling and ash removal.
Choice of fuel
All types of wood, such as birch, beech, oak, elm, ash
and fruit trees, can be used as fuel in the insert. Wood
species have di󰀨erent degrees of density - the more
dense the wood is, the higher the energy value. Beech,
oak and birch has the highest density.
Attention! We do not recommend using fuel
briquettes/ compact wood in our products. Use of
such fuel may cause the product to overheat and
exceed the temperatures determined safe.
Burning briquettes/ compact wood is done so at your
own risk and only small amounts (max 1/3 of normal
load) should be used for each load.
Warning:
NEVER use impregnated wood, painted wood,
plywood, chipboard, rubbish, milk cartons, printed
material or similar. If any of these items are used as
fuel the warranty is invalid.
Common to these materials is that during
combustion they can form hydrochloric acid and
heavy metals that are harmful to the environment,
yourself and the insert. Hydrochloric acid can also
corrode the steel in the chimney or masonry in a
masonry chimney. Also, avoid burning with bark,
sawdust or other extremely ne wood, apart from
when lighting a re. This form of fuel can easily
cause a ashover that can lead to temperatures
that are too high.
Warning:
Make sure the insert is not overheated - it can
cause irreparable damage to the product.
Such damage is not covered by the warranty.
Source “Håndbok, e󰀨ektiv og miljøvennlig vedfyring” by Edvard Karls-
vik SINTEF Energy Research AS and Heikki Oravainen, VTT.

16 GB
Some advice in case of combustion problems
Error Explanation Solution
No draught
The chimney is blocked. Contact a chimney sweeper / dealer for more information or clean
the ue, smoke ba󰀪e and burn chamber.
The ue is sooty or there is accumulated soot on the
smoke ba󰀪e.
The smoke ba󰀪e is wrongly positioned. Verify the assembly of the smoke ba󰀪e - see assembly instructions.
The insert
release smoke
when lighting
the re and dur-
ing combustion
Downdraught in the room caused by no draught, that the
house is too “air tight”.
Light the re with an open window. If this helps, more/bigger vents
must be installed in the room.
Downdraught in the room – caused by extractor and/or
central ventilation system that pulls too much air out of
the room.
Turn o󰀨/regulate extractor and/or other ventilation. If this helps, more
vents must be installed.
The ues from two replaces/stoves are connected to the
same chimney at the same height.
One ue must be repositioned. The height di󰀨erence of the two ue
pipes must be of at least 30 cm.
The ue is in a declining position from the smoke dome to
the chimney.
The ue must be moved so that there is an inclination of at least
10º from smoke dome to chimney. Possibly install a smoke suction
device*.
The ue is too far into the chimney.
The ue must be reconnected so that it does not enter into the chim-
ney but ends 5 mm before the chimney inner wall. Possibly install a
smoke suction device*.
Soot hatch in the basement or attic that is open and thus
creating a false draught.
Soot hatches must always be closed. Hatches that are not tight or
are defected must be changed.
Damper/top draught vents or doors on replaces that are
not in use are open and create a false draught.
Close damper, doors and top draught vents on replaces that are
not in use.
An open hole in the chimney after that a replace has
been removed, thus creating a false draught. Holes must be completely sealed o󰀨 with masonry.
Defect masonry in the chimney, e.g. it is not airtight
around the ue pipe entry and/or broken partition inside
the chimney creating a false draught.
Seal and plaster all cracks and sites that are not tight.
The cross-section in the chimney is too large which
results in no or very low draught.
The chimney must be retted, possibly install a smoke suction
device*.
The cross-section in the chimney is too small and the
chimney cannot carry out all the smoke.
Change to a smaller replace or build new chimney with a larger
cross section. Possibly install a smoke suction device*.
The chimney is too low and hence a poor draught. Increase the height of the chimney and/or install a chimney cap/
smoke suction device*.
The replace
releases smoke
inside when
it is windy
outside.
The chimney is too low in relationship to the surrounding
terrain, buildings, trees etc.
Increase the height of the chimney and/or install a chimney cap/
smoke suction device*.
Turbulence around the chimney due to the roof being too
at.
Increase the height of the chimney and/or install a chimney cap/
smoke suction device*.
The replace
does not heat
su󰀩ciently.
The replace combustion receives too much oxygen due
to a leakage under the lower border of the insert or too
strong chimney draught. Di󰀩cult to regulate the combus-
tion and the wood burn up too quickly.
Any possible leakage must be sealed o󰀨. A draught regulator or pos-
sibly a damper can reduce the chimney draught. NB! A leakage of
only 5 cm2 is enough for 30% of the heated air to disappear.
Too much
draught
The smoke bu󰀨er is wrongly positioned. Verify the positioning of the smoke bu󰀨er – see assembly instruc-
tions.
In case of using oven-dried wood, this requires less air
supply than when using normal wood. Turn down the air supply.
The gaskets around the door are worn and totally at. Replace the gaskets, contact your dealer.
The chimney is too large. Contact chimneysweeper or other professional for more details.
The glass is
sooty
The wood is too wet. Only use dry wood with a humidity of maximum 20%.
The air vent control is closed too tightly.
Open the air vent control to add air to the combustion. When new
wood logs are inserted all vent controls should be completely
opened or the door slightly opened until the ames have a good
take on the wood.
White glass
Bad combustion (the temperature is too low). Follow the guidelines in this user guide for correct combustion.
Using wrong material for combustion (such as: painted
or impregnated wood, plastic laminate, plywood etc). Ensure to use only dry and clean wood.
Smoke is
released when
the door is
opened
A levelling out of pressure occurs in the burn chamber. Open the air vent control for about 1 min before opening the door –
avoid opening the door too quickly.
The door is opened when there is a re in the burn
chamber. Open the door carefully and/or only when there is hot ember.
White smoke The combustion temperature is too low. Increase the air supply.
The wood is humid and contains water damp. Ensure to use only dry and clean wood.
Black or grey/
black smoke Insu󰀩cient combustion. Increase the air supply.

Index
1. Innan insatsen monteras 18
Skorstensdrag 18
Lufttillförsel 18
Krav på eldstadsplan 18
2. Teknisk information 18
3. Avstånd till brännbara material 19
4. Montering 19
Montering av rökrör 19
Funktionskontroll 20
5. Första tändning 20
6. Underhåll 20
Rengöring och inspektion 20
Aska 20
Thermotte™ 20
Lucka och glas 21
7. Garanti 21
8. Eldningstips 21
Råd vid förbränningsproblem 23
17
SE
VIKTIGA SÄKERHETSVARNINGAR:
1. Följ anvisningarna i denna monteringsanvisning när
du ansluter kaminen/eldstaden till skorsten/rökrör.
Om du väljer anslutningssätt annat än det som anges
i dessa anvisningar måste du ta med i beräkningen
den påverkan som värmestrålningen från rökröret har
på omgivande material.
2. Läs bruksanvisningen innan användning, och följ alla
anvisningar.
3. Konvektionsöppningar får inte reduceras eller på
något sätt täppas till. Om de gör det kan följden bli
överhettning, vilket i sin tur kan leda till att det börjar
brinna i huset eller att produkten skadas allvarligt.
4. Använd endast avsedda produkter för att tända
kaminen. Använd aldrig bensin, diesel eller annan
vätska för att tända kaminen. Följden kan bli
explosion!
5. Elda kaminen endast med torkad, kluven ved.
Briket ter, torv, koks, kol och byggavfall genererar
mycket högre temperatur och mer utsläpp än ved.
Din produkt är avsedd för eldning med ved (andra
bränslen kan skada produkten, skorstenen och
omgivande konstruktioner).
6. Sluta omedelbart använda produkten om dess glas
eller luckans packning visar tecken på att vara
skadade. Använd produkten igen först när skadan är
reparerad.
7. Produkter som har ventilerad stålskorsten får aldrig
användas med öppen dörr förutom när man lägger in
ved eller korta perioder vid upptändning.
Om du inte följer dessa varningar upphör garantin
att gälla och du gör dig skyldig till att utsätta
personer och egendom för fara.
Rekommendation: Vi rekommenderar (även om det
inte krävs enligt reglemente i ditt område) att du
låter behörig kamin/eldstads-tekniker utföra
installationen. Om du väljer att utföra
installationen själv bör du åtminstone låta behörig
kamin/eldstads-tekniker genomföra en
slutbesiktning av installationen innan kaminen/
eldstaden används.

Krav på eldstadsplan
Det krävs 30 cm eldstadsplan framför produktet och
100 mm utmed vardera sida om golvet är av brännbart
material.
För din egen säkerhet ska du följa monteringsanvisningarna
till punkt och pricka. Alla säkerhetsavstånd är minimiavstånd.
Installationen av insatsen måste utföras i enlighet med de
lagar och bestämmelser som gäller i landet där produkten
installeras.
Nordpeis AS tar inget ansvar för felaktigt installerade insatser.
Med reservation för tryckfel och ändringar.
För den senast uppdaterade versionen, besök
www.nordpeis.com.
2. Teknisk information
Nordpeis eldstader har sekundärförbränning och
är renbrännande. Vid sekundärförbränning sker
förbränningen i två steg: Först brinner veden, sedan
antänds rökgaserna av den förvärmda luften. Det gör
att du behöver mindre vedmängd för att uppnå samma
värmee󰀨ekt, och att eldstaden ger minimalt utsläpp
av sotpartiklar och oförbrända gaser (t.ex. CO). Elda
endast med ren och torr ved. Trä räknas som förnybar
resurs/biobränsle. Renbrännande eldstäder behöver lite
ved för att uppnå en bra värme e󰀨ekt. Använd endast
ren och torr ved.
Teknisk tabell
Insats S-31A Exclusive
Material Stål
Ytbehandling Värmetålig lack
Insatsens vikt (kg) 85
Dragsystem Eldningsventil
Förbränningssystem Renbrännande
Förbränningsluftbehov
(m³/h)
10-30
E󰀨ektområde, ren förbränning (kW) 3-8
Maximal bränslelängd (cm) 30
Rökrörsanslutning Top and rear
Rökstos (*) (Ø mm) Outer 150
*Alternativa versioner som uppfyller nationella krav nns.
Røykgasstemperatur ved røykstuss
(°C)
320
Røykavgass tetthet (g/s) 5,2
Rekommenderat drag vid
rökgasanslutningen (Pa)
>12
Varning! Håll luftintagen, som levererar förbränning
ochkonvektionsluft fria från blockering.
Varning! Utsugsäktar som är i drift
i samma rum eller utrymme som kaminen
kan orsaka problem.
1. Innan insatsen monteras
Alla våra produkter har testats i enlighet med de
senaste europeiska kraven samt enligt norsk
standard NS 3058 och NS 3059 där partikeltestning
ingår. Flera europeiska länder har dock lokala
bestämmelser för installation av eldstäder som
regelbundet omarbetas.
Kunden ansvarar för att följa bestämmelserna som
gäller i landet/regionen där eldstaden installeras.
Nordpeis AS tar inget ansvar för felaktig installation.
Viktiga kontroller
(observera att denna lista inte är fullständig):
• avstånd från kaminen till brännbara/lättantändliga
material
• krav på isoleringsmaterial mellan eldstadens ram
och bakplatta
• storlek på golvplåtar framför eldstaden, om
sådana krävs
• rökrörsanslutning mellan kamin och skorsten
• krav på isolering om röken passerar genom en
lättantändlig vägg
Skorstensdrag
Jämfört med äldre modeller ställer dagens
renbrännande insatser betydligt högre krav på
skorstenen. Om skorstenen inte har rätt mått eller är
i dåligt skick spelar det ingen roll hur bra eldstaden
är. Draget beror huvudsakligen på rökgastemperatur,
utomhustemperatur, lufttillförsel samt skorstenens höjd
och invändiga diameter. Skorstenens diameter får
aldrig vara mindre än rök-/skorstensstosen.För krav på
drag vid nominell värmee󰀨ekt, se teknisk tabell.
Draget ökar när:
• skorstenen blir varmare än utomhusluften
• skorstenens aktiva längd över eldstaden ökas
• lufttillförseln till förbränningen är god
Om skorstenen är för stor i förhållande till insatsen kan
det bli svårt att få rätt drag, eftersom skorstenen inte
värms upp tillräckligt. I sådana fall kan det vara lämpligt
att kontakta en sakkunnig person för förslag på möjliga
åtgärder. Ett för stort drag kan begränsas med en
dragbegränsare. Kontakta en sotare vid behov.
Lufttillförsel (= mm AIR)
En sats för friskluftstillförsel nns som tillval. Denna
sats säkerställer att lufttillförseln påverkas mindre av
ventilationssystem, köksäktar och andra förhållanden
som kan skapa undertryck i rummet. Vi rekommenderar
starkt att produkten är konstruerad och förberedd för
direkt tillförsel av utomhusluft i alla nya byggnader.
Även i äldre hus rekommenderar vi att en sats för
friskluftstillförsel installeras. Otillräcklig lufttillförsel kan
orsaka dåligt drag och därmed ine󰀨ektiv förbränning,
vilket i sin tur kan leda till problem som sotäckar på
glaset, sämre utnyttjande av veden och sotavlagringar i
skorstenen.
18 SE

Data i enlighet med EN 13 229:2001 / A2:2004
Area hos konvektionsluft-
ventil under insatsen (cm²)
300
Area hos konvektionsluft-
ventil ovanför insatsen (cm²)
450
Minsta avstånd från konvek-
tionsluftutlopp till tak (mm)
450
Nominell värmee󰀨ekt (kW) 6,0
Verkningsgrad (%) > 65 %
CO @ 13% O2<1500 mg/m³
Rökgastemperatur (°C) 277
Drag (Pa) 12
Rekommenderat bränsle: Wood logs
Rekommenderad bränslelängd (cm) 25
Bränslemängd (kg) 1,4
Påfyllningsintervall (minuter) 50
Luftventilåpning (%) 33
Driftsform Intermitterende*
* Intermitterende förbränning avser här normal användning av en eld-
stad, dvs. att ny ved fylls på när den tidigare har brunnit ner till glöd.
Varning! Om kravet på ventilation INTE uppfylls
minskar det kylande luftödet runt produkten
avsevärt, vilket kan leda till överhettning.
Detta kan orsaka brand.
3. Avstånd till brännbara material
Brandvägg
Kontrollera att säkerhetsavstånden är uppfyllda
(FIG 1).
När en stålskorsten ansluts till toppanslutningen ska de
säkerhetsavstånd som tillverkaren föreskriver använ-
das.
Viktigt! Om insatsen ställs upp på ett brännbart
golv måste en stålplåt med minst 0,7 mm tjocklek
täcka hela golvytan inuti ramen.
Golv av brännbara material, som exempelvis
linoleum och heltäckningsmattor, måste tas bort
under stålplåten.
Då insatsen utvidgas under eldning får
omramningen INTE vila på insatsen, utan måste
ha en avstånd på ca 3 mm. Insatsen får inte
heller vila på omramningen, vare sig i nedankant
eller längs sidorna. Det rekommenderas att
först provmontera omramningen utan att limma,
för att hitta rätt höjd och läge i förhållande till
ingångshålet i skorstenen.
4. Montering
Kontrollera packlistan för att säkerställa att alla
lösa delar nns med.
Luckan öppnas genom att handtaget dras utåt och up-
påt enligt g. 4.
Montera och ställ in benen enligt g. 5.
Insatsen levereras med inställbara ben. Benen kan
monteras på insatsen med medföljande brickor och
skruvar enligt g. 5.
Lägg försiktigt ner insatsen på dess baksida. Kontrolle-
ra att transportskyddet lagts tillbaka i insatsen innan du
vänder den. I annat fall kan isoleringsplattorna i förbrän-
ningskammaren falla ner och gå sönder.
Skruva fast skruvarna i insatsen med en 14 mm nyckel.
Justera benen (g. 5) till önskad höjd innan insatsen
ställs upp igen. Undvik att tippa insatsen. Höjden beror
på ramen.
FIG. 6
Luftödet till förbränningen regleras med eldningsven-
tilen.
FIG. 7
Insatsen levereras förberedd för anslutning upptill.
Om insatsen i stället ska anslutas baktill, ska rökstosen
placeras enligt g. 8.
FIG. 8
Knacka loss och ta bort urtaget baktill på strålningssky-
ddet (A). Ta bort täckplattan från rökutloppsöppningen
och ta bort rökstosen (B). Montera rökstosen på den
bakre rökutloppsöppningen och montera täckplattan
på den övre rökutloppsöppningen (C). Insatsen kan
därefter anslutas baktill.
Borttagning av den självstängande luckmekanis-
men (g. 9)
A. Öppna luckan och dra åt låsskruven med en 2,5 mm
insexnyckel.
B. Tryck försiktigt luckan uppåt.
Lossa låsskruven med insexnyckeln.
C. Sänk luckan tillbaka på plats.
Obs! I vissa länder är det förbjudet att ta bort
självstängningsmekanismen. Kontrollera vilka
regler som gäller i det land kaminen installeras i.
Montering av rökrör
Rökröret, diameter 150 mm, ska träs på utanpå röks-
tosen. *Andra versioner nns, beroende på nationella
regler och krav.
Följ skorstenstillverkarens rekommendationer för anslut-
ning av rökröret till skorstenen.
19
SE

Vedens storlek
Kluvet trä – två klabbar (6–9 cm diameter)
Längd: 25–30 cm
Normal mängd för påfyllning. 1,64 kg/tim
(Max. mängd vid påfyllning: 3 kg/tim)
Om insatsen används med dålig förbränning och om
eldning sker dygnet runt ökar såväl föroreningarna
som risken för skorstensbrand. Låt aldrig insatsen eller
rökröret bli glödande röda. Stäng eldningsventilen om
detta skulle ske. Det krävs en del erfarenhet för att
ställa in eldningsventilen rätt, men efter ett tag lär du dig
att hitta eldens naturliga rytm.
6. Underhåll
Rengöring och inspektion
IProduktet bör inspekteras och rengöras grundligt minst
en gång per eldningssäsong, gärna i samband med att
skorstenen och rören sotas.
För att få acces till rengjöring se ritning
FIG 11 och FIG 11a.
Kontrollera att alla anslutningar är täta och att packnin-
gar sitter korrekt. Packningar som är slitna eller defor-
merade ska bytas. Tänk på att produktet ska vara
kall när du inspekterar den.
OBS! Installera lämplig lucka eller annan lämplig
åtkomstöppning för att göra eldningsventilen åt-
komlig för service.
Aska
Askan bör tömmas med jämna mellanrum. Tänk på att
askan kan innehålla glöd, även om det är era dygn
sedan elden slocknade. Använd en eldsäker behållare
till askan. Vi rekommenderar att du låter ett lager aska
ligga i botten, det hjälper till att isolera brännkammaren.
VIKTIGT! Kom alltid ihåg att öppna
eldningsventilen innan du lägger in ny ved i en
varm förbränningskammare. Vänta tills veden
börjar brinna ordentligt innan du minskar draget.
Om det är lågt tryck i skorstenen och ventilerna
är stängda kan gasen från veden antändas
med en smäll. Detta kan skada produkten och
omgivande egendom.
Funktionskontroll
När insatsen står upp och innan ramen monteras ska
du kontrollera att alla funktioner är enkla att manövrera
och fungerar på tillfredsställande sätt.
Air vent control
(Up in the centre FIG 6)
Right Closed
Left Completly open
Målning av ram
Vi rekommenderar att du använder insatsen några
gånger för att härda lacken innan du sätter fast
maskeringstejp eller målar ramen. Använd endast
vattenbaserad, di󰀨usionsöppen färg och maskerin-
gstejp. Ta bort tejpen försiktigt så att lacken inte skadas.
5. Första tändning
När insatsen installerats och alla anvisningar följts kan
eldstaden tändas.
Var försiktig när du lägger in ved i förbrännings-
kammaren så att Thermotte-plattorna inte skadas.
Den vågräta märkningen på förbränningskamma-
rens baksida anger den maximalt tillåtna höjden på
inlagd ved. Se ritningen i FIG 13. Observera att det
kan nnas en del fukt i isolationsplattorna som kan ge
sämre förbränning de första gångerna insatsen an-
vänds. Detta upphör så snart fukten har avdunstat.
Vi rekommenderar att du vädrar ordentligt första
gången du eldar, eftersom lacken på produkten kan
avge en del rök eller lukt.
Både röken och lukten försvinner och innebär ingen
Tändved
Finkluven ved (3–5 cm diameter)
Längd: 25–30 cm
Ungefärlig mängd per tändning: 2,1 kg (björk)
Ställ eldningsventilen i tändningsläge (Fig. 6) (dra ut).
Lägg in torr småved, tänd och låt det ta sig ordentligt i
veden. När ammorna är stabila och skorstenen blivit
varm, förs eldningsventilen från tändningsläget och
elden regleras på vanligt sätt.
När ett lager glödande kol bildats kan du lägga in ny
ved. För glöden mot förbränningskammarens sidor så
att veden tänds underifrån när du lägger in ny ved. Lägg
in två vedklabbar. Lägg en diagonalt mot botten med
vänster ände närmare fönstrets främre vänstra sida.
Luta den andra diagonalt mot den första. Ställ in eldnin-
gsventilen på 33 % öppet spjäll. Elden ska brinna med
ljus och livlig låga.
20 SE
