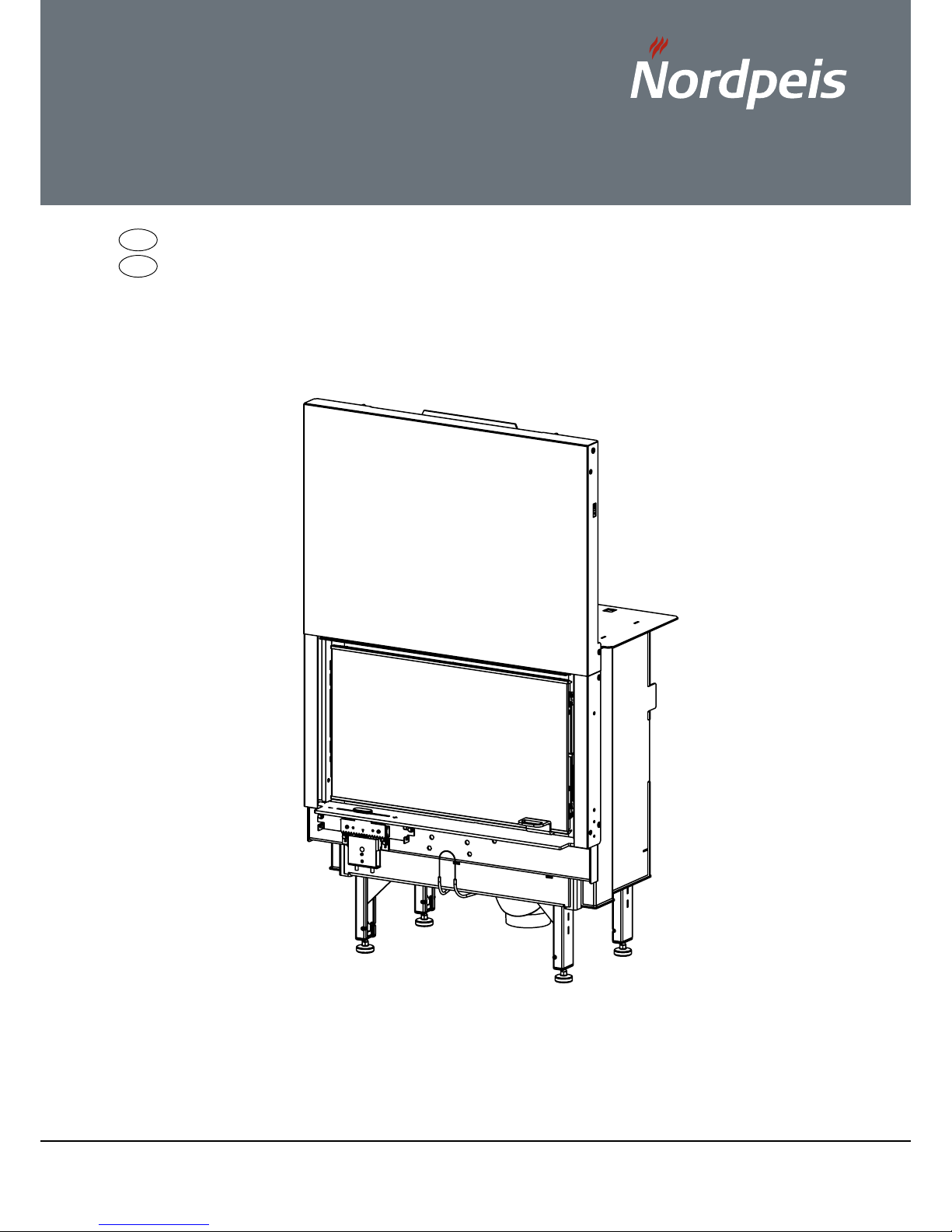

Nordpeis Q-23FL - Powerstone User manual

Q-23FL
Product no: 46378780
Sintef no:
RRF no:
Last updated: 14.10.2013
NO Brukerveiledning 2
GB User manual 9

2 NO
INNHOLD
1. Før du installerer innsatsen 2
Installasjon og kontroll før bruk 2
Skorsteinstrekk 2
Tilførsel av luft 2
Krav til gulvplate 2
2. Teknisk informasjon 3
3. Sikkerhetsavstander 3
4. Montering 3
Å ta innsatsen av pallen 3
Kontroll av funksjoner 4
Montering av røykrør 4
Varmeskjold for trinsehjul 4
Selvlukkende dør 4
Rengjøring av glasset 4
Bakre varmeskjold og varmeskjold røykrør 4
Montering av Thermotte 4
Powerstone (Tilbehør) 4
Montering av røykrør 4
Maling av omrammingen 4
Ved innbygging 4
5. Første opptenning 4
6. Vedlikehold 5
Rengjøring og inspisering 5
Aske 5
Thermotte™ 5
Dør og glass 5
7. Garanti 6
8. Fyringstips 6
Råd og tips ved problemer med forbrenningen 7
Kontrollskjema 8
1. Før du installerer nytt ildsted
Installasjon og kontroll før bruk
Installasjon av nye ildsteder skal meldes til de lokale
bygningsmyndigheter. Det anbefales å benytte
kompetent personell ved installasjon nytt ildsted.
Huseier står selv ansvarlig for at alle krav til sikkerhet
er ivaretatt på en forskriftsmessig måte og er forpliktet
til å få installasjonen inspisert og sikkerheten bekreftet
av en kvalisert kontrollør. Kvalisert kontrollør kan
være feier, murmester, varmeforhandler eller andre
med tilstrekkelig kompetanse. Det er også en fordel
å dokumentere denne kontrollen skriftlig, bruk gjerne
vedlagte kontrollskjema. Lokalt feievesen må informeres
dersom installasjonen medfører endret feiebehov.
Skorsteinstrekk
Sammenlignet med eldre ildsteder, stiller dagens
rentbrennende ildsteder betydelig større krav til
skorsteinen. Selv det beste ildsted vil fungere dårlig hvis
skorsteinen ikke er riktig dimensjonert og i god stand.
Oppdriften styres hovedsaklig av røykgasstemperatur,
utetemperatur, lufttilførsel og skorsteinens høyde og
innvendige diameter. Anbefalt skorsteinshøyde er minst
4 meter over røykinnføringen og en diameter på 150-
200mm. Skorsteinens diameter skal aldri være mindre
enn røykinnføringen/røykrøret. Ved nominell effekt skal
det være et undertrykk som beskrevet i tabell.
Trekken øker når:
• skorsteinen blir varmere enn uteluften
• den aktive lengden på skorsteinen over ildstedet
økes
• det er god lufttilførsel til forbrenningen
Er skorsteinen overdimensjonert i forhold til ildstedet,
kan det bli vanskelig å oppnå god trekk, fordi
skorsteinen ikke blir godt nok oppvarmet. I slike tilfeller
kan det lønne seg å ta kontakt med kynding personell
for vurdering av eventuelle tiltak. For kraftig trekk kan
avhjelpes med en trekkbegrenser. Ildstedet er typetestet
og må kobles til skorsteiner som er dimensjonert for
røykgasstemperatur som anvist i EC-deklarasjonen.
Ved behov, ta kontakt med en feier på forhånd.
Tilførsel av luft
Friskluftsett får å tilknytte ildstedet til luft utenfra fås
kjøpt som tilbehør, og vil sikre at tilførsel av luft til
ildstedet blir mindre påvirket av ventilasjonsanlegg,
kjøkkenvifter og andre forhold som kan medføre
undertrykk i rommet. I alle nybygg anbefaler vi på det
sterkeste at det prosjekteres og klargjøres for direkte
tilførsel av luft utenfra. Også i eldre hus kan bruk av
friskluftsett anbefales. Utilstrekkelig tilførsel av luft
utenfra kan medføre undertrykk i rommet der ildstedet
står - og dermed dårlig forbrenning, dårligere utnyttelse
av veden og nedsoting av skorsteinen.
Krav til gulvplate
Det kreves 30 cm gulvplate foran ildstedet, dersom
gulvet er brennbart.
For egen sikkerhet, følg monteringsanvisningen. Alle sikker-
hetsavstander er minimumsavstander. Installasjon av ildsteder
må i tillegg være i henhold til det enkelte lands lover og regler.
Nordpeis AS står ikke ansvarlig for feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informasjon
om brannmurer, pipetilkobling etc., se våre nettsider www.
nordpeis.no

3
NO
2. Teknisk informasjon
Ildsteder fra Nordpeis har sekundærforbrenning og er
rentbrennende.
Ved sekundærforbrenning skjer forbrenningen i to trinn:
Først brenner veden, deretter antennes røykgassene av
forvarmet luft. Dette gjør at nye ildsteder har minimalt
med utslipp av sotpartikler og uforbrente gasser (for
eksempel CO) og er bedre for miljøet. Ved går under
betegnelse fornybar ressurs/biobrensel. Rentbrennende
ildsteder trenger lite ved for å oppnå god varmeeffekt.
Fyr utelukkende med ren og tørr ved.
Innsats Q-23FL
Materiale Stål
Overatebehandling Varmebestandig lakk
Vekt 135
Trekksystem Fyringsventil
Forbrenningssystem Ren forbrenning
Luftbehov (m³/h) 30
Anvendelig effektområde
(rentbrennende) (kW)
4-9 kW
Oppvarmingsareal (m2)60-135
Maks vedlengde (cm) 50
Røykuttak Topp
Røykstuss (Ø mm) Ytre Ø150
Røykgasstemperatur ved
røykstuss (°C)
Anbefalt trekk ved
røykstuss (Pa) >13
Data ihht til EN 13 229
Krav til innluftskanaler
under innsats (cm2)
600 cm²
Krav til utluftskanaler over
innsats (cm2)
600 cm²
Minimumsavstand fra
utluftskanal til tak (mm)
750
Nominell effekt (kW) 6 kW
Virkningsgrad (%) 80 %
CO @ 13% O2(%): 0,08 %
Røykgasstemperatur (°C) 290 °C
Trekk (Pa) 12 Pa
Brensel Wood
Vedlengde (cm) 33
Ileggsmengde (kg) 1,4
Ileggsintervall (min) 45
Luftventilåpning (%) 35
Driftsform Intermitterende*
*Med intermitterende forbrenning menes her vanlig bruk av et ildsted.
Dvs at det legges i et nytt ilegg straks brenslet har brent ned til glør.
Advarsel: Opprettholdes IKKE kravet til ventiler,
vil effekten av varmesirkulasjonen bli vesentlig
redusert og overoppheting kan oppstå.
I verste fall kan dette resultere i brann.

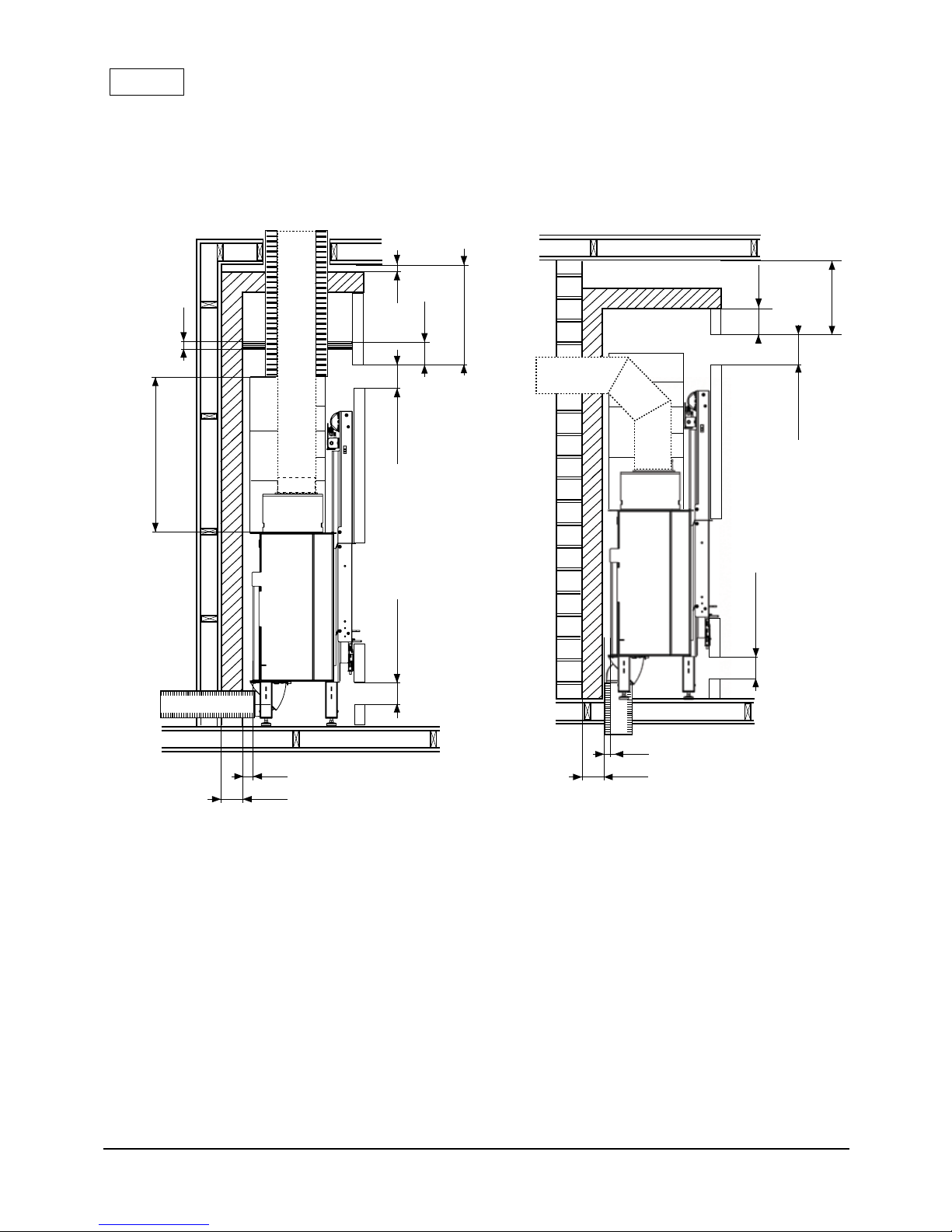

3. Sikkerhetsavstander
Sørg for at angitte minimumsavstander overholdes
(FIG 1).
Brannmurslengder som vist i FIG 1 er minimumskrav
ihht godkjente sikkerhetsavstander, dersom ildstedet
plasseres som vist i tegningen.
Ved toppmontering til stålpipe henviser vi til respektive
fabrikats monteringsanvisning. Overhold de
sikkerhetsavstandene montering av stålpipen krever.
Høyden og bredden på brannmuren vil variere etter
omrammingen.
VIKTIG! Ved plassering av innsatsen på gulv
av brennbart materiale må HELE gulvet
innvendig i omrammingen dekkes av en
stålplate med minimum 0,7 mm tykkelse.
Gulvbelegg som teppe, nållt og
lignene under stålplaten må fjernes.
Da innsatsen ekspanderer under fyring må
omrammingen ALDRI hvile på innsatsen, men ha
en avstand på ca 3 mm. Innsatsen må heller ikke
hvile på ileggsplaten eller mot sidene.
Det anbefales å tørrstable peisomrammingen
for å justere innsatsen før du tar hull i pipen til
røykrøret.
4. Montering
Før innsatsen yttes av pall er det en fordel om de løse
delene i brennkammeret tas ut. For å komme til
brennkammeret, gjør følgende:
1. Løsne transportsikringen fra motvekten og løsne
skruen som holder sikringen fast i innsatsen. Skyv
transportsikringen vekk fra motvekten. FIG 3a
2. Sjekk at begge wire ligger i sporene sine før døren
åpnes FIG 3b
3. Ta ut løse deler. Bruk pakklisten for å se at alle løse
deler medfølger. Før innsatsen løftes av pallen skal
transportsikringen på motvekten festes igjen.
4. Produktet er festet i pallen med de to skinnene under
beina. Løsne skruene og demonter festebrakettene.
Skruene på bena skrus på plass igjen før produktet
løftes av pallen. FIG 2

4 NO
Kontroll av funksjoner
Når innsatsen er oppstilt, og før innmuring, kontroller
at funksjoner fungerer lett og virker tilfredsstillende.
1. Juster beina slik at innsatsen er i vater.
2. Løsne transportsikringene på motvekten og sjekk at
wirene til døren ligger riktig i trinsene.
3. Kontroller så at døren kan åpnes og lukkes.
NB! Fra fabrikk er trinsehjulene på hver side av
døren satt inn med spesialfett som tåler svært høye
temperaturer. Ved behov for å smøre opp trinsehjul/
skinner, ta kontakt med en av våre forhandlere.
Varmeskjold for trinsehjul FIG 6b.
Skal innsatsen tilkobles sideveis skal det lille
varmeskjoldet som følger med innsatsen monteres
rundt trinsehjulet røykrøret passerer.

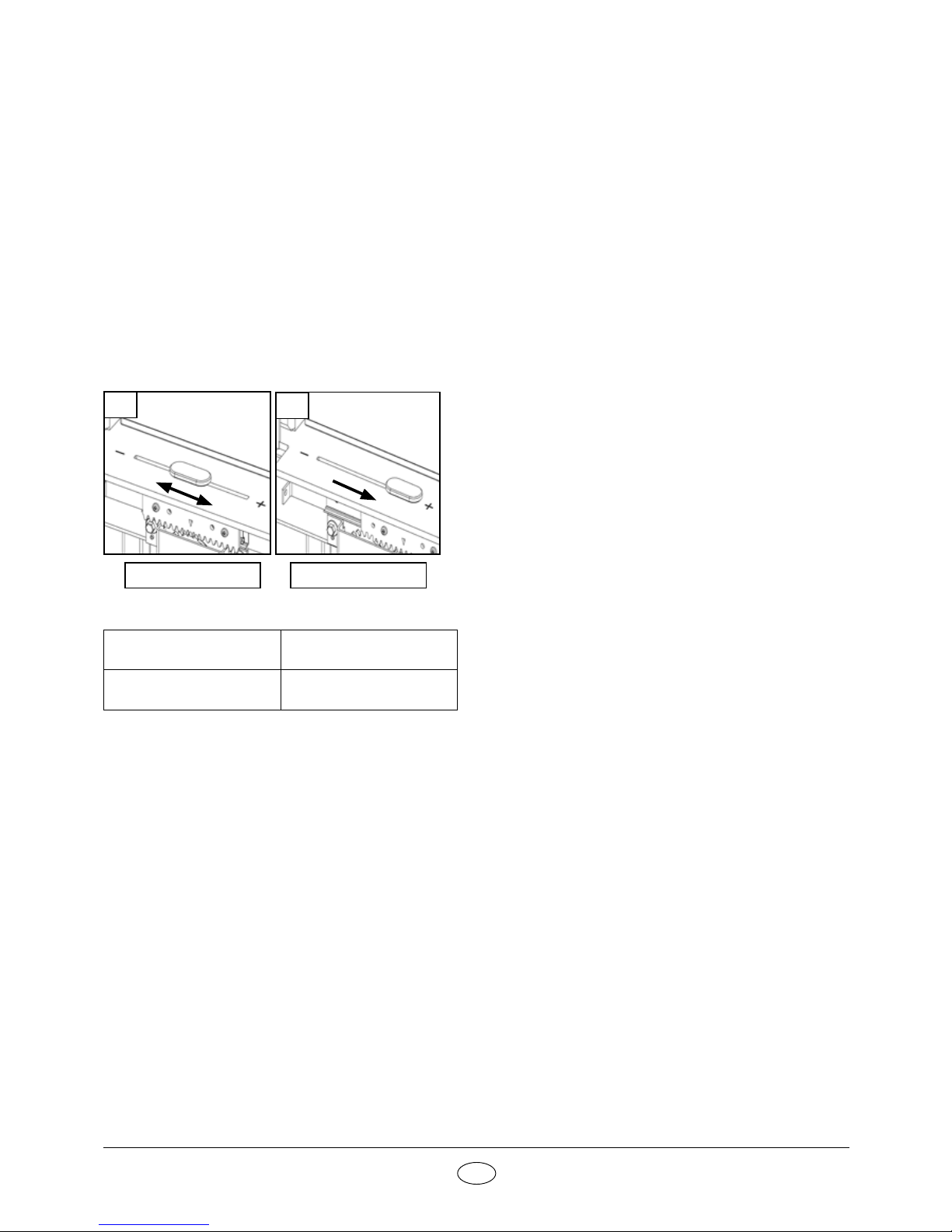

Opptenningsposisjon
Fyringsventil
AB
Fyringsventil
(nede i senter) Opptenningsposisjon
Venstre posisjon = lukket
Høyre posisjon = åpen Helt til høyre
Selvlukkende dør
Hvis det er ønskelig at produktet skal ha selvlukkende
dør, gjør følgende:
1. Bruk et atjern for å felle ut de tre ikene som holder
loddene i motvekten på plass. FIG 4(A)
2. Fjern det loddet som er utstyrt med håndtak FIG 4(B).
3. Dytt forsiktig ikene på plass igjen.
Rengjøring av glasset FIG 5A-B
Ved behov for rengjøring av glasset, fell ut de to kilene
over døren FIG 5A. Dra ut låsekroken på høyre side
og åpne døren FIG 5A-B. Etter rengjøring festes først
låsekroken og så dyttes kilene på plass.
OBS! Vær forsiktig når døren åpnes sideveis. Noen
omramminger har liten klaring mellom
betong/siderister/marmorilegg og døren og både
døren og delene kan ta skade som følge av
uforsiktig håndtering.
Bakre varmeskjold og varmeskjold for røykrør
Innsatsen skal ha et bakre varmeskjold og et
varmeskjold for røykrøret (FIG 6-6b). Skal innsatsen
side- eller bakmonteres fjernes utsparingen i varmesk-
joldet. For å holde varmeskjoldet rundt røykklokken på
plass, dytt ikene oppe og nede inn mot røykrøret.
Montering av Thermotte™ FIG 7-17
Åpne døren som anvist i “rengjøring av glasset”.
Plasser Thermotteplatene som vist i illustrasjonene.
Powerstone FIG 18-19
Produktet kan leveres med varmelagrende
Powestone. Følg illustrasjonene for korrekt
montering.
Ved innbygging
Ved egen innbygging av innsats må det sikres tilkomst
til innsatsens spjeldregulering og dørens motvekt/wire
gjennom f.eks inspeksjonsluker eller rister.
Sørg for at alle innbyggingskrav er overholdt iht
nasjonale regler.
Selv om ildstedet er koblet til friskluft skal inn- og
utluftekanaler være dimensjonert etter kravene
spesisert i FIG 1B.
Montering av røykrør
Ved montering av røykrør gjør vi oppmerksom på at 150
mm røykrør skal utenpå stussen på røykklokken.
Røykstussen kan justeres sideveis og roteres 180ofor
best mulig tilpasning til pipe og omramming FIG 4B.
For røykinnføring etc. – følg pipeleverandørens
anbefaling.
Maling av omrammingen
Det anbefales å bruke peisen noen ganger for å
herde lakken før evt. maskering og maling. Bruk
kun vannbasert, diffusjonsåpen maling og egnet
maskeringstape. Løsne tapen forsiktig for ikke å skade
lakken.
5. Første opptenning
Når ildstedet er installert og alle forskrifter er overholdt,
kan det tennes opp.
Unngå kraftige støt når det legges ved inn i
brennkammeret da dette kan skade isolasjonsplatene.
Vær oppmerksom på at fukt i isolasjonsplatene kan gi
en treg forbrenning de første opptenningene. Dette vil
løse seg når fuktigheten fordamper. Fyr evt. med døren
på gløtt de 2-3 første gangene.
Sørg også for god utluftning ved første fyring, da
lakken på ildstedet vil avgi røyk og lukt. Røyken og
lukten er ikke helseskadelig og vil forsvinne.
Opptenning
Legg inn tørr småved, tenn opp og la ammene få godt
tak i veden før døren lukkes. Åpne opptenningsventilen

5
NO
når du lukker døren (FIG B). Når ammene er stabile
og pipen er blitt varm, skal fyringsventilen justeres ut
av opptenningsposisjon. I motsatt fall kan ildstedet og
pipen bli overopphetet.
Når det er dannet et glødende kullag og ammene har
dødd ut, kan ny ved legges inn. Dra glørne frem når du
legger inn ny ved, slik at den nye veden antennes forfra.
Døren skal settes på gløtt hver gang det legges i ny ved
slik at ammene får godt tak. Bålet skal brenne med
friske livlige ammer.
Svært lav forbrenningseffekt og forsøk på fyring døgnet
rundt er uheldig da dette gir økt forurensning og økt
fare for skorsteinsbrann. Fyr aldri slik at ildsted eller
rør blir rødglødende. Steng fyringsventilen hvis dette
skjer. Optimal regulering av fyringsventilen krever litt
erfaring. Når du har fyrt i ildstedet en stund, vil du nne
en naturlig fyringsrytme.
NB ! Husk alltid å åpne ventiler (og gjerne
også døren) når det legges ny ved i et varmt
brennkammer. La veden få ordentlig fyr før
ventilinnstillingen reduseres.
Ved lav trekk i skorsteinen og stengte ventiler
kan gassene fra veden bli antent med et smell
som kan forårsake skader på produktet og
omgivelsene.
6. Vedlikehold
Rengjøring og inspisering
Minst en gang i løpet av fyringssesongen bør ildstedet
inspiseres grundig og rengjøres (gjerne i forbindelse
med feiing av skorstein). Se til at alle sammenføyninger
er tette, og at pakninger ligger riktig. Pakninger som er
slitt eller deformert bør skiftes ut.
Husk at ildstedet alltid må være kaldt før det inspiseres.
Aske
Asken må fjernes med jevne mellomrom. Vær
oppmerksom på at asken kan inneholde glør selv ere
døgn etter at ilden har opphørt. Det anbefales imidlertid
å la det ligge igjen et lag aske i bunnen, da dette bidrar
til å isolere brennkammeret. Bruk en beholder av ikke
brennbart materiale når du fjerner asken.
Vær varsom med Thermotteplatene ved fjerning av
aske, spesielt ved bruk av askespade
Thermotte™
De varmeisolerende platene i brennkammeret (FIG 7)
bidrar til å gi høy forbrenningstemperatur, som fører til
renere forbrenning av veden og høyere virkningsgrad.
Eventuelle sprekker i platene forringer ikke isolasjons-
evnen. Skulle det være behov for å erstatte eller bytte
ut enkelte plater, kontakt din forhandler.
A. Røykvenderplate
B. Bakplate
C. Frontplate
D. Plate under askeløsning
E. Sideplate venstre
F. Sideplate høyre
G. Bunnplate venstre
H. Bunnplate høyre
Merk: Ved bruk av for lang ved vil det medføre ekstra
belastning som kan knekke platene, dersom veden blir
liggende i spenn mellom sideplatene.
Vær også oppmerksom på at Thermotteplatene kan
avgi farget støv ved berøring. Unngå å ta på lakkerte
ater med støv på ngrene. Kommer det støv på noen
av ildstedets synlige overater er hansken som følger
med godt egnet til å børste av med.
Dør og glass
Dersom glassruten er sotete, kan det være nødvendig å
pusse/rengjøre glasset. Bruk glassrens som er beregnet
for dette (NB! Vær forsikting, glassrens kan skade
lakken på dørrammen og pekninger). Brukes andre
rengjøringsmidler kan det skade glasset. Et godt tips til
rengjøring er å bruke en fuktig klut eller kjøkkenpapir
med litt aske fra brennkammeret. Gni asken rundt på
glasset og tørk av med et rent og fuktig kjøkkenpapir.
NB! Rengjøring må kun gjøres når glasset er kaldt.
Kontroller regelmessig at overgangen mellom glasset
og døren er helt tett.
Med jevne mellomrom kan det være nødvendig å skifte
tetningslistene på døren for å sikre at ildstedet fortsatt
er tett og fungerer optimalt. Disse fås kjøpt i sett med
keramisk lim inkludert.

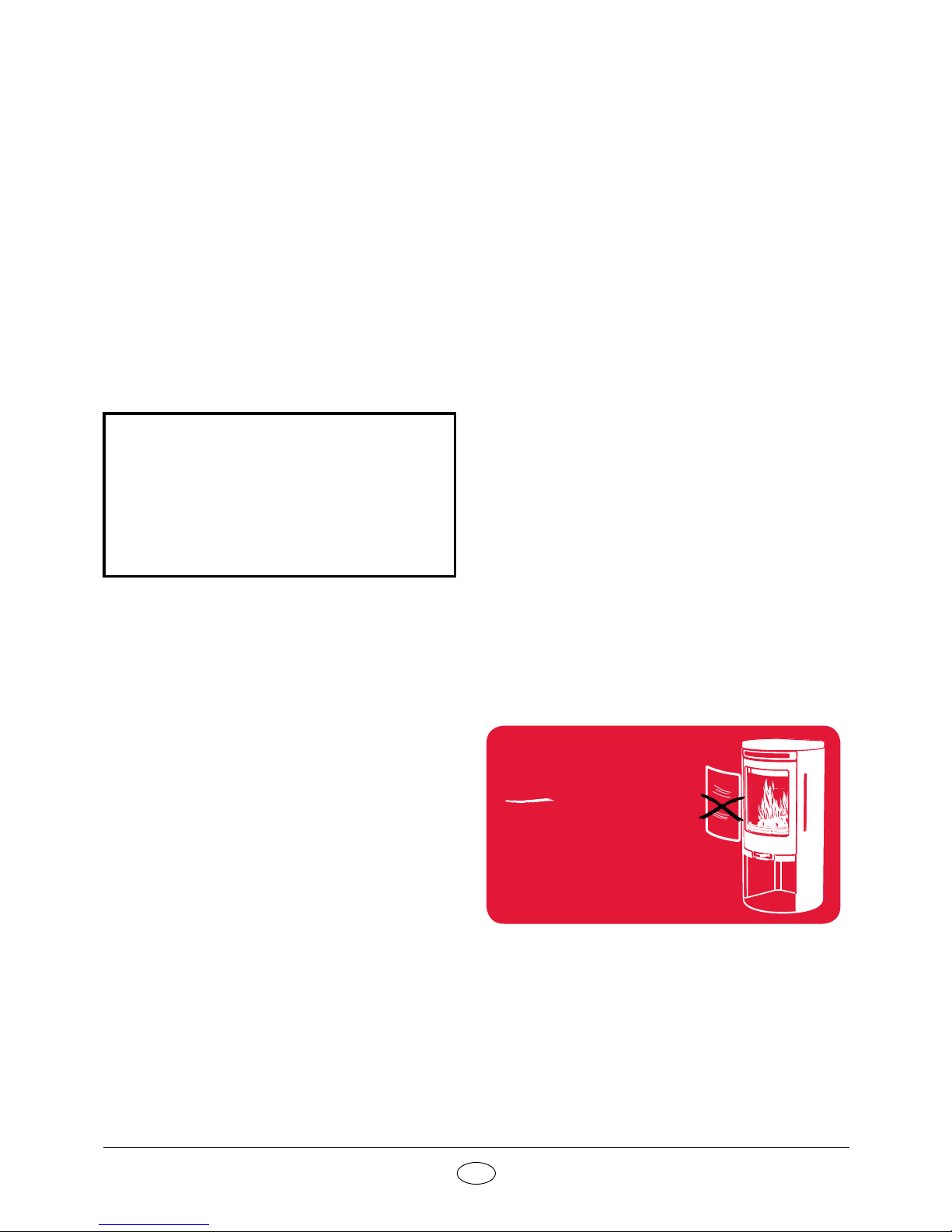

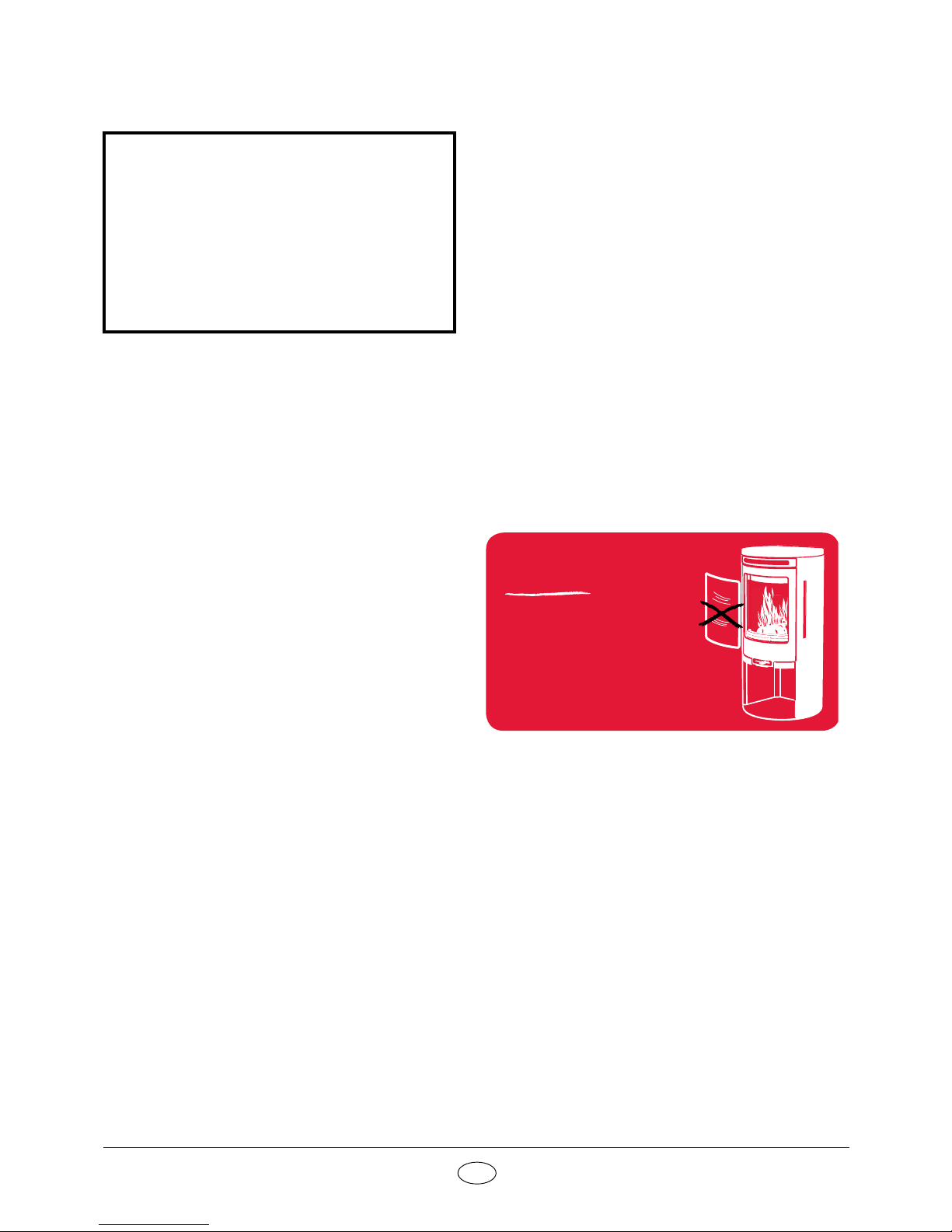

Peisglass skal kastes i
restavfallet sammen med
keramikk og porselen
PEISGLASS KAN
IKKE GJENVINNES
Gjenvinning av glass
Ildfast glass kan ikke gjenvinnes. Alt av gammelt
peisglass, brekkasje eller annet ubrukelig ildfast glass,
må kastes i restavfallet. Ildfast glass har høyrere
smeltetemperatur, og kan derfor ikke gjenvinnes
sammen med brukt emballasjeglass. Blandes dette
med brukt emballasjeglass, ødelegges råvaren og
gjenvinning av brukt emballasjeglass kan i verste fall
stoppe. Når du sørger for at ildfast glass ikke havner i
returpunktene, er det en hjelp som er et viktig bidrag for
miljøet.

6 NO
Gjenvinning av emballasje
Emballasjen som følger produktet skal gjenvinnes etter
det gjeldene lands forskrifter.
7. Garanti
For utførlig beskrivelse av garantibestemmelser, se
vedlagte garantikort eller besøk våre nettsider www.
nordpeis.no
CE merkingen er plassert på siden av innsatsen.
8. Fyringstips
Den beste måten å tenne opp et ildsted er ved bruk av
opptenningsbriketter og kløyvet, tørr småved. Aviser gir
mye aske og trykksverten er ikke bra for miljøet. Re-
klamer, magasiner, melkekartonger og lignende er ikke
egnet for opptenning i peis. Det er viktig med god luft-
tilførsel ved opptenning. Når pipen blir varm øker trekken
og døren kan lukkes.
Advarsel: Bruk ALDRI opptenningsvæske
som bensin, paran, rødsprit eller lignende
til opptenning. Du kan skade både deg selv
og produktet.
Bruk alltid ren og tørr ved med et maksimalt fuktinnhold
på 20%. Veden bør minimum tørkes et halvt år etter
hugging. Fuktig ved krever mye luft til forbrenningen fordi
det må brukes ekstra energi/varme til å tørke ut det
fuktige treet. Dette gir mindre varmeavgivelse til
omgivelsene samtidig som det fører til sotdannelse på
glasset og i pipen, med fare for beksot og pipebrann.
Lagring av ved
For å forsikre seg om at veden er tørr, bør treet
felles om vinteren og lagres om sommeren under tak
på et sted med god utlufting. Vedstabelen må aldri
dekkes av en presenning som ligger mot jorden, da
presenningen vil fungere som et tett lokk som vil
forhindre veden i å tørke. Oppbevar alltid en mindre
mengde ved innendørs i noen dager før bruk, slik at
fukten i overaten på veden kan fordampe.
Fyring
Det er best å fyre jevnlig med en liten mengde ved. Hvis
det legges for mange kubber på et glødelag vil det være
for lite tilsig av luft til at temperaturen i brennkammeret
blir høy nok. Ved for lav temperatur i brennkammeret
forsvinner gass uforbrent ut igjennom pipen.
For lite luft kan også medføre at glasset sotes. Tilfør
derfor luft til bålet like etter at brenselet er lagt på, slik at
det er ammer i brennkammeret og gassene forbrennes.
Åpne opptennings-/fyringsventilen eller ha døren litt på
gløtt til ammene får godt tak.
Merk at lufttilførsel til forbrenningen også kan bli for
stor og gi en ukontrollerbar amme som svært raskt vil
varme opp hele ildstedet til en ekstremt høy temperatur
(gjelder fyring med lukket, eller nesten lukket dør). Fyll
derfor aldri brennkammeret helt opp med ved.
Valg av brensel
Alle typer tre, som bjørk, bøk, eik, alm, ask og frukttre
kan brukes som brensel i innsatsen. Tresorter har
forskjellige hardhetsgrader - jo høyere hardhetsgrad
veden har, desto høyere er energiverdien. Bøk, eik og
bjørk har den høyeste hardhetsgraden.
NB! Vi anbefaler ikke bruk av fyringsbriketter/
kompaktved i våre brennkamre, da disse
produktene kan utvikle vesentlig høyere temperatur
enn brennkammeret tåler. Fyringsbriketter/
kompaktved anvendes på eget ansvar og kan føre
til at garantien bortfaller.
Advarsel:
Bruk ALDRI impregnert tre, malt tre,
plastlaminat, kryssner, sponplater, avfall,
melkekartonger, trykksaker eller lignende.
Ved bruk av disse materialene bortfaller
garantien, da de kan avgi dioksingasser som
skader ildstedet når de forbrennes.
Felles for disse materialene er at de under
forbrenning kan danne saltsyre og tungmetaller
som er skadelige for miljøet, deg og ildstedet.
Saltsyren kan også angripe stålet i pipen eller
murverket i en murt pipe. Unngå også å fyre med
bark, sagspon eller annet ekstremt nt kløyvet
ved unntatt ved opptenning. Denne form for
brensel gir lett overtenning som kan resultere i
for høy effekt.
Advarsel: Pass på at produktet ikke blir overop-
phetet – det kan føre til uopprettelig skade på
peisen. Slike skader dekkes ikke av garantien.
Kilde: “Håndbok, effektiv og miljøvennlig vedfyring” av Edvard Karlsvik
SINTEF Energiforskning as og Heikki Oravainen, VTT.
http://www.eurewood.info

7
NO
Råd og tips ved problemer med forbrenningen
Feil Forklaring Utbedring
Manglende trekk Pipen er tilstoppet. Kontakt feier/se fyrings DVD for ytterligere informasjon
eller rens røykrør, røykvenderplate og brennkammer.
Røykrøret er tilsotet, eller det er sotansamling på
røykvenderplaten.
Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksan-
visning.
Ildstedet ryker
under opptenning
og drift
Undertrykk i rommet der ildstedet står. For lite trekk,
huset er for ”tett”.
Fyr opp med et åpent vindu i rommet. Hjelper dette, må
det installeres ere/større ventiler til uteluft/friskluft i rom-
met.
Undertrykk i rommet - kjøkkenvifte og/eller sentralt
ventilasjonsanlegg trekker for mye luft ut av rommet.
Slå av/reguler kjøkkenvifte og/eller annen ventilasjon.
Hjelper dette må det settes inn ere ventiler i rommet
Røykrør fra to ildsteder er tilsluttet skorsten i samme
høyde.
Monter om slik at høydeforskjell mellom røykrør er minst
30 cm
Røykrøret heller nedover. Røykrør må yttes slik at det er stigende fra ildsted til
pipe, min. 10 grader. Evt. montering av røyksuger.
Røykrøret stikker for langt inn i pipeløpet. Monter om røykrøret slik at det ikke stikker inn i pipeløpet,
men avsluttes 5 mm før pipens innervegg.
Evt. montering av røyksuger.
Feieluke i kjeller eller loft står åpen og skaper falsk
trekk.
Feieluker må alltid være lukket. Utette eller defekte feielu-
ker må skiftes.
Spjeld/trekkventiler eller dører på ildsteder som ikke er
i bruk står åpne og skaper falsk trekk.
Steng spjeld, dører og trekkventiler på ildsteder som ikke
er i bruk.
Åpent hull i pipen etter fjernet ildsted skaper falsk
trekk.
Hull må mures igjen.
Defekt murverk i pipen, f.eks. utetthet rundt rørgjen-
nomføring og/eller ødelagt vegg i røykløp som skaper
falsk trekk.
Tett igjen og puss alle sprekker og utettheter.
For stort tverrsnitt i pipen gir liten eller ingen trekk. Pipen må rehabiliteres, evt. montering av røyksuger*.
For lite tverrsnitt, klarer ikke å transportere all
røykgass ut
Bytt til et mindre ildsted eller bygg ny pipe med større
tverrsnitt. Evt. montering av røyksuger.
For lav pipe som gir dårlig trekk. Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Ildstedet ryker
inne når det er
vind ute
Pipen ligger for lavt i forhold til omkringliggende ter-
reng, bygninger, trær e.l.
Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Turbulens rundt pipen pga. for att tak. Øk pipehøyden og/eller monter pipehatt/røyksuger*.
Ildstedet varmer
for dårlig
Ildstedet får for mye surstoff til forbrenningen pga
lekkasje i underkant av ildstedet el. for stor pipetrekk.
Vanskelig å regulere forbrenningen og veden brenner
fort opp.
Eventuelle lekkasjer må tettes. Trekken kan reduseres
ved hjelp av en trekkbegrenser eller evt. spjeld.
Obs! En lekkasje på bare 5 cm² er nok til at 30 % av den
produserte varmluften forsvinner ”rett i pipa”.
For mye trekk Røykvenderplaten kan sitte galt. Kontroller monteringen av røykvenderplaten - se bruksan-
visning.
Hvis du bruker ovnstørket tre, krever dette mindre luft-
tilførsel enn ved normal brensel.
Skru ned lufttilførselen.
Tetingslistene ved døren er nedslitte og ate. Skift ut tetningslistene hvis de er nedslitte, kontakt for-
handler.
Pipen er for stor. Kontakt feier/ovnsforhandler for ytterligere veiledning.
Glassruten sotes
til
Treet er for vått. Bruk kun tørr fyringsved med en maksimal fuktighet på
20 %.
Luftventilen er lukket for mye. Åpne ventilen så det tilføres mer luft til forbrenningen.
Ved ilegg av ny ved skal ventiler alltid ha full åpning eller
det fyres med døren på gløtt til ammene får tak.
Hvitt glass Dårlig forbrenning (for lav temperatur i ovnen) Følg instruksjonene for riktig fyring som beskrevet.
Feil fyring (fyring med avfallstre, malt tre, impregnert
tre, plastlaminat, kryssner o.l.)
Fyr utelukkende med ren og tørr ved.
Røyk ut i stuen
når døren åpnes
Det oppstår en trykkutjevning i brennkammeret. Lukk opp ventiler ca 1 min. før døren åpnes - unngå å
åpne døren raskt.
Døren åpnes når det er ild i brennkammeret. Åpne døren forsiktig og/eller kun ved gløding.
Hvit røyk Forbrenningstemperaturen er for lav. Øk lufttilførselen.
Treet er for fuktig og inneholder vanndamp. Fyr utelukkende med ren og tørr ved.
Svart eller
gråsvart røyk
Ufullstendig forbrenning. Øk lufttilførselen.

SJEKKLISTE OG BEKREFTELSE PÅ UTFØRT KONTROLL AV ILDSTEDSMONTERING
Eiendommens adresse Gnr Bnr Tlf
Eiers navn Adresse Postnummer Sted
Montørens navn Adresse Postnummer Sted
Ildstedstype og fabrikk Effekt i kW Brenseltype
Skorstenstype (Eks. tegl, type elemtskorsten) Dimensjon i cm² Ant. ildsteder
på skorstenen
Installasjonen er kontrollert av Adresse Postnummer Sted
Kvalikasjon
Følgende ble kontrollert av montør under installasjonen:
Kontrollpunkt Ja Nei
Er ildstedet montert etter monteringsanvisning?
Er avstanden til brannmur kontrollert?
Er avstanden til brennbart materiale kontrollert?
Er avstanden til tak kontrollert?
Er det plate under og foran ildstedet?
Tåler gulvet vekten av ildsted med omramming?
Er det feiemuligheter for ildsted og røykrør?
Er ildstedet sikret nok tilførsel av forbrenningsluft via lufteventiler?
Er røykrøret montert i skorstenen etter skorstensprodusentens anvisninger?
Er skorstenen egnet for tilkobling av det aktuelle ildstedet?
Har skorstenen passende dimensjon?
Finnes produktdokumentasjon med monteringsanvisningen på byggeplass?
Installert .................................................. ................................... ..........................................................................
Sted Dato Montørens signatur
KONTROLLERKLÆRING
Installasjonen er kontrollert ved hjelp av:
Utfylt sjekkliste
Visuell kontroll
Videokamera
Annet: .......................................................................................................................................................................
..................................................................................................................................................................................
Installasjonen er kontrollert og funnet i orden:
Kontrollert .................................................. ................................... ......................................................................
Sted Dato Kontrollørens signatur
Det er en stor fordel at bekreftelse på kontroll av installasjonen nnes. Sørg for at denne siden blir utfylt, og ta vare på den. Dette er et verdi-
papir for boligen. Husk at huseier plikter å melde fra til kommunen ved brann- og feiervesenet om
at ildstedet er montert. Send gjerne en kopi av denne siden til det lokale feiervesen.

9
GB
1. Prior to assembling the insert 9
Chimney Draught 9
Air Supply 9
2. Technical Information 9
3. Distance to combustible material 10
4. Assembly 10
Removing the insert from the pallet 10
Operational control 10
Pulley radiation shield 11
Self closing door 11
Cleaning the glass 11
Radiation shields 11
Thermotte 11
Powerstone (accessory) 11
Flue collar and connection 11
Painting the surround 11
5. Lighting the re for the rst time 11
6. Maintenance 12
Cleaning and inspection 12
Ashes 12
Thermotte™ 12
Door and glass 12
7. Warranty 13
8. Advice on lighting a re 13
Some advice in case of combustion problems 15
INDEX
1. Prior to assembling the insert
All our products are tested according to the latest
European requirements and also to the Norwegian
standard NS 3058 and NS 3059, which include particle
tests. However, several European countries have local
regulations for installation of replaces, which change
regularly. It is the responsibility of the client that these
regulations are complied with in the country/region
where the replace is installed. Nordpeis AS is not
responsible for incorrect installation.
Important to check
(please note that this list is not exhaustive):
• distance from rebox to combustible/ammable
materials
• insulation materials/requirements between
replace surround and back wall
• size of oor plates in front of replace if required
• ue connection between rebox and chimney
• insulation requirements if ue passes through a
ammable wall
Chimney draught
Compared with older models, the clean burning inserts
of today put signicantly higher demands on the
chimney. Even the best insert will not work properly
if the chimney does not have the right dimensions or
is not in good working order. The draught is mainly
controlled by gas temperature, outside temperature, air
supply as well as the height and inner diameter of the
chimney. The diameter of the chimney should never
be less than that of the ue/chimney collar. For draft
requirements at nominal heat output, see technical
table
The draught increases when:
• The chimney becomes warmer than the outside air
• The active length of the chimney over the hearth
increases
• Good air supply to the combustion
It can be difcult to obtain the right draught conditions
in case the chimney is too large relative to the insert,
as the chimney does not heat up well enough. In
such cases you may want to contact professional for
evaluation of possible measures. Draught that is too
strong can be controlled with a damper. If necessary,
contact a chimney sweeper.
Air supply
A set for fresh air supply is available as an accessory.
This will ensure that the air supply to the combustion
chamber is less affected by ventilation systems, kitchen
fans and other factors which can create a down-draught
in the room. In all new constructions, we strongly
recommend the product is designed and prepared
for direct supply of outside air. In older houses also,
the use of fresh air supply set is also recommended.
Insufcient air supply can cause poor draught and
thereby low combustion efciency and the problems this
entails: soot stains on the glass, inefcient utilisation of
the wood and a soot deposits in the chimney.
For your own safety, fully comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the current rules
and regulations of the country where the product is installed.
Nordpeis AS is not responsible for wrongly assembled
inserts.
Subject to errors and changes.
For the latest updated version go to www.nordpeis.com.
2. Technical information
Inserts from Nordpeis all have secondary combustion
and are clean burning. The combustion takes place
in two phases: rst the wood burns and then the
gases from the fumes are lit by the heated air. This
ensures that new inserts have minimal emissions of
soot particles and un-burnt gases (such as CO) and
are thus better for the environment. Clean burning
inserts require a small amount of wood to obtain good
heat output. Use exclusively clean and dry wood. We
recommend seasoned hardwood with a maximum
moisture content of 20%.

10 GB
Insert Q-23FL
Material Steel
Surface treatment Heat resistant varnish
Weight of insert (kg) 135
Draught system Air vent control
Combustion system Clean burning
Combustion air
consumption (m³/h)
30
Operating range, Clean
burning (kW) 4-9
Heating area (m2)
Maximum fuel length (cm) 50
Flue outlet Top
Flue collar (Ø mm) Outer 150
*alternate versions exist
due to national
requirements
Flue gas temperature at ue
connector (°C)
Draft at ue connector
recommended (Pa) >13
Data according to EN 13 229
Area of convection air vent
under insert (cm2)
600 cm²
Area of convection air vent
over insert (cm2)
600 cm²
Minimum distance conv. air
outlet to ceiling (mm)
750
Nominal heat output (kW) 6 kW
Efciency (%) 80 %
CO @ 13% O2(%) 0,08 %
Flue gas temperature (°C) 290 °C
Draft (Pa) 12 Pa
Fuel recommended: Wood
Fuel length recomended
(cm)
33
Fuel charge (kg) 1,4
Refueling interval
(minutes)
45
Opening of the air vent
control (%)
35
Operation Intermitterende*
* Intermittent combustion refers to normal use of a replace, i.e. new
wood is inserted when the previous load has burned down to ember
Warning: If the requirements for ventilation are
NOT complied with, the cooling airow around
the product will be considerably reduced and
the product can overheat.
This can cause a re.
3. Distance to combustible material
Firewall
Ensure that the safety distances are fullled.
(FIG 1).
When connecting a steel chimney to the top outlet use
the security distances required by the manufacturer.
Important! When placing the insert on a
combustible oor, a steel plate of at least 0.7mm
must cover the entire oor surface inside the
surround. Any ooring made of combustible
material, such as linoleum, carpets etc. must be
removed from underneath the steel plate.
The insert expands when in use, and for this
reason the surround must NEVER rest on the
insert, but have a gap of about 3 mm. The
insert must neither rest on the bench plate
or against the sides. It is recommended to
dry stack the surround in order to adjust the
insert prior to perforating the chimney for the
ue connection.
4. Assembly
Before the insert is removed from the pallet, remove the
accessories in the combustion chamber. To acess the
combustion chamber, do as follows:
1. Loosen the transport safety from the counterweight
and loosen the screw fastening the transport safety to
the product. Push the transport safety away from the
counterweight FIG 3a
2. Make sure both wires are in place before opening the
door FIG 3B
3. Remove alle loose accessories from the combustion
chamber. Use the list of contents to make sure all parts
are included. Before lifting the product of the pallet,
secure the counterweight with the transport safety.
4. The insert is placed on two rails on top of the pallet.
In order to remove it from the rails and pallet, loosen
the screws and remove the brackets holding it in place.
Before lifting the insert of the pallet, fasten the screws
removed from the legs FIG 2.
Operational control
When the insert is in an upright position, and prior to
mounting the surround, check that all
functions are easy to use and appear satisfactory.
1. Adjust the legs. Make sure the insert is level
2. Loosen the transport safety. Make sure the
wires holding the door are in place.
3. Make sure the door can be opened and closed
properly.
Innsats Q-23FL
Materiale Stål
Overatebehandling Varmebestandig lakk
Vekt 145
Trekksystem Reglering via spjäll
Forbrenningssystem Ren forbrenning
Luftbehov (m³/h) 30
Anvendelig effektområde
(rentbrennende) (kW)
4-9 kW
Oppvarmingsareal (m2)
Maks vedlengde (cm) 50
Røykuttak Topp
Røykstuss (Ø mm) Yttre Ø150
Røykgasstemperatur ved
røykstuss (°C)
? °C
Anbefalt trekk ved
røykstuss (Pa)
? Pa
Data ihht til EN 13 229
Krav til innluftskanaler
under innsats (cm2)
600 cm²
Krav til utluftskanaler over
innsats (cm2)
600 cm²
Minimumsavstand fra
utluftskanal til tak (mm)
750
Nominell effekt (kW) 6 kW
Virkningsgrad (%) 80 %
CO @ 13% O2(%): 0,08 %
Røykgasstemperatur (°C) 290 °C
Trekk (Pa) 12 Pa
Brensel Wood
Vedlengde (cm) 33
Ileggsmengde (kg) 1,4
Ileggsintervall (min) 45
Luftventilåpning (%) 35
Driftsform Intermitterende*

11
GB
Attention! The pulleys on each side of the door are
coated with special heat resistant grease. If a new
grease is needed, contact one of our dealers to
make sure the right type of grease is used.
Pulley radiation shield FIG 6b
If the insert is connected to the smokepipe
sideways, attach the small radiation shield around the
pulley closest to the smokepipe.
IgitionAir vent control
AB
Air vent control Ignition position
(nede til høyre)
Left position = closed
Right position = open Fully to the right
Selfclosing door
To make the door self closing, do as follows;
1. Use a at screwdriver to move the three clamps
holding the weights in place outwards FIG 4(A)
2. Remove the weight ttet with a handle FIG 4(B)
3. Carefully push the clamps back in place.
Cleaning the glass FIG 5A-B
If it becomes necessary to clean the glass, pull out the
two small handles above the door to keep it in place
FIG 5A. Pull out the lock handle on the left side of the
door and open the door. After cleaning the glass, rst
lock the handle on the left side of the door before
pushing the two small handles back in place.
Caution!! Be careful when opening the door
sideways. Some surrounds have marble/waxed
concrete parts and grates quite close to the door
and both the door and surrounding parts may
sustain damage if carelessly operated.
Radiation shields, rear and around smoke collar.
The insert is tted with a rear radiation shield and a
separate shield around the smoke collar(FIG 6-6b). To
utilize the rear or side connection, remove the cut in the
radiation shield. To keep the smoke collar
radiation shield in place, push the upper and lower cuts
in towards the smokepipe
Thermotte, assembly FIG 7-17
Open the door (follow the instructions on how to clean
the glass). Place the Thermotte as show in the
illustrations.
Powerstone FIG 18-19
If desired, a heat storing Powerstone set is available for
this product. To assemble the set correctly, see
illustrations.
Flue collar and connection
Attention! Our inserts are prepared for
connecting the smoke pipe on the outside of the
ue collar Ø150. The collar can be adjusted or
turned around FIG 4B.
*Alternative versions of the ue collar exsist due to
National requirements. For the connection to the
chimney, follow the recommendations from the chimney
manufacturer
Painting the surround
It is recommended to use the insert a few times in order
to let the varnish harden before any eventual masking
and painting. Only use water based breathing paint and
a designated masking tape. Carefully remove the tape
in order not to damage the varnish.
5. Lighting the re for the rst time
When the insert is installed and all instructions have
been observed, a re can be lit.
Take care when inserting logs into the burn chamber,
in order not to damage the Thermotte plates. Please
note that there might be some humidity in the insulation
plates which can result in a slower burn rate the rst
few times the insert is used. This will be resolved once
the humidity has evaporated. If needed leave the door
slightly open the rst 2-3 times the insert is used. It is
advisable to ventilate the room well when using
for the rst time as the varnish on the product may
release some smoke or smell. Both the smoke and
smell will disappear and are not hazardous.
Lighting a re
Insert small, dry pieces of wood, ignite and ensure
the ames have taken proper hold of the wood before
closing the door. Open the air vent control (Fig A) as
you close the door. When the ames are stable and the
chimney is warm, pull the air control out of the ignition
mode and regulate the re normally.
When there is a glowing layer of ash, new wood logs
can be inserted. Pull the hot ember to the front of the
combustion chamber when inserting new logs so that
the wood is ignited from the front. Keep the door slightly
open each time new logs are inserted so that the ames
get established. The re should burn with bright and
lively ames.
Using the insert with low combustion effect and ring
around the clock increase pollution as well as the risk
for a re in the chimney. Never allow the insert or ue
to become glowing red. Turn off the air vent control

12 GB
should this happen. Regulation of the air vent control
takes some experience, but after a little while a natural
rhythm for the re will be found.
IMPORTANT! Always remember to open the air
vent control (preferably also the door) before
new wood logs are inserted into a hot burn
chamber. Let the ames get a good grip on the
wood before the air control setting is reduced.
When the draught in the chimney is low and
the vent is closed, the gas from the rewood
can be ignited with a bang. This can cause
damage to the product as well as the immediate
environment.
6. Maintenance
Cleaning and inspection
The insert should be inspected thoroughly and cleaned
at least once per season (possibly in combination
with the sweeping of the chimney and chimney pipes).
Ensure that all joints are tight and that the gaskets are
rightly positioned. Exchange any gaskets that are worn
or deformed.
Remember that the insert must always be cold when
inspected.
Ashes
The ashes should be removed at regular intervals.
Be aware that the ashes can contain hot ember even
several days after the re is nished. Use a container
of non-combustible material to remove the ashes. It is
recommended to leave a layer of ashes in the bottom
as this further insulates the burn chamber. Take care
with the Thermotte plates when the ashes are removed,
particularly when using an ash shovel, so as not to
damage them.
Thermotte™
These insulating plates in the burn chamber (FIG 6)
contribute to a high combustion temperature, which
leads to cleaner combustion of the wood and a higher
rate of efciency. Any ssures in the plates will not
reduce their insulation efciency.
If new plates are needed, contact your dealer.
A. Smoke bafe
B. Back plate
C. Front plate
D. Plate under ashbox
E. Side plate left
F. Side plate right
G. Bottom plate left
H. Bottom plate right
Please note: Wood logs that are too long can cause
additional strain and crack the plates, due to the tension
created between the side plates.
Please also note that the Thermotte plates may release
coloured dust when touched. Avoid touching any cast
iron parts with dust on your ngers. Any visible dust
on cast iron can be brushed off with the glove that is
included.
Door and Glass
Should there be any soot on the glass it may be
necessary to clean it. Use dedicated glass cleaner,
as other detergents may damage the glass. (NB! Be
careful, even dedicated glass cleaner can damage the
varnish on the door frame and the gaskets). A good
advice for cleaning the glass is to use a damp cloth or
kitchen roll paper and apply some ash from the burn
chamber. Rub around the ash on the glass and nish off
with a piece of clean and damp kitchen roll paper.
NB! Only clean when the glass is cold.
Check regularly that the transition between the glass
and the door is completely tight. Possibly tighten the
screws that hold the glass in place - but not too hard, as
this can cause the glass to crack.
Periodically, it may be necessary to change the gaskets
on the door to ensure that the burn chamber is air tight
and working optimally. These gaskets can be bought as
a set, usually including ceramic glue.
Ceramic glass should
be disposed of as resid-
ual waste, together with
pottery and porcelain
CERAMIC GLASS
CANNOT BE
RECYCLED
Recycling of the ceramic glass
Ceramic glass cannot be recycled. Old glass, breakage
or otherwise unusable ceramic glass must be discarded
as residual waste. Ceramic glass has a higher melting
temperature, and can therefore not be recycled together
with glass. If mixed with ordinary glass, it would damage
the raw material and could, in worst case end the
recycling of glass. It is an important contribution to the
environment to ensure that ceramic glass does not end
up with the recycling of ordinary glass.
Packaging Recycle
The packaging accompanying the product should be
recycled according to national regulations.
7. Warranty
For detailed description of the warranty conditions
see the enclosed warranty card or visit our website
www.nordpeis.com
The CE mark is placed on the side of the insert.

13
GB
8. Advice on lighting a re
The best way to light a re is with the use of lightening
briquettes and dry kindling wood. Newspapers cause a
lot of ash and the ink is damaging for the environment.
Advertising yers, magazines, milk cartons and similar
are not suitable for lighting a re. Good air supply is
important at ignition. When the ue is hot the draught
increases and door can be closed.
Warning: NEVER use a lighting fuel such as
petrol, karosine, alcohol or similar for lighting
a re. This could cause injury to you as well
as damaging the product.
Use clean and dry wood with a maximum moisture
content of 20%. The wood should be dried for a
minimum of 6 months after it is cut. Humid wood
requires a lot of air for the combustion, as extra energy/
heat is required for drying the humid wood and the heat
effect is therefore minimal. This in addition creates soot
in the chimney with the risk of creosote and chimney
re.
Storing of wood
In order to ensure that the wood is dry, the tree should
be cut in winter and stored during the summer, covered
and in a location with adequate ventilation. The wood
pile must never be covered by a tarpaulin lying against
the ground as the tarpaulin will then act as a sealed lid
that will prevent the wood from drying. Always keep a
small amount of wood indoors for a few days before
use so that moisture in the surface of the wood can
evaporate.
Usage
Not enough air to the combustion may cause the glass
to soot. Hence, supply the re with air just after the
wood is added, so that the ames and gases in the
combustion chamber are properly burnt. Open the air
vent and have the door slightly ajar in order for the
ames to establish properly on the wood.
Note that the air supply for the combustion also can
be too large and cause an uncontrollable re that very
quickly heats up the whole combustion chamber to an
extremely high temperature (when using with a closed
or nearly closed door). For this reason you should never
ll the combustion chamber completely with wood.
It is recommended to keep an even re with a small
amount of wood. Too many logs put on hot ember, may
result in combustion air starvation, and the gases will
be released unburnt. For this reason it is important to
increase the air supply just after adding logs.
Choice of fuel
All types of wood, such as birch, beech, oak, elm, ash
and fruit trees, can be used as fuel in the insert. Wood
species have different degrees of density - the more
dense the wood is, the higher the energy value. Beech,
oak and birch has the highest density.
Attention! We do not recommend using fuel
briquettes/ compact wood in our products. Use of
such fuel may cause the product to overheat and
exceed the temperatures determined safe.
Burning briquettes/ compact wood is done so at
your own risk and only small amounts (max 1/3 of
normal load) should be used for each load.
Warning:
NEVER use impregnated wood, painted wood,
plywood, chipboard, rubbish, milk cartons,
printed material or similar. If any of these items
are used as fuel the warranty is invalid.
Common to these materials is that during
combustion they can form hydrochloric
acid and heavy metals that are harmful to
the environment, yourself and the insert.
Hydrochloric acid can also corrode the steel in
the chimney or masonry in a masonry chimney.
Also, avoid burning with bark, sawdust or other
extremely ne wood, apart from when lighting
a re. This form of fuel can easily cause a
ashover that can lead to temperatures that are
too high.
Warning:
Make sure the insert is not overheated - it can
cause irreparable damage to the product. Such
damage is not covered by the warranty.
Source “Håndbok, effektiv og miljøvennlig vedfyring” by Edvard
Karlsvik SINTEF Energy Research AS and Heikki Oravainen, VTT.
http//www.eurewood.info

14 GB
Some advice in case of combustion problems
Error Explanation Solution
No draught
The chimney is blocked. Contact a chimney sweeper / dealer for more information or clean the
ue, smoke bafe and burn chamber.
The ue is sooty or there is accumulated soot on the
smoke bafe.
The smoke bafe is wrongly positioned. Verify the assembly of the smoke bafe - see assembly instructions.
The insert
release smoke
when lighting
the re and
during combus-
tion
Downdraught in the room caused by no draught, that the
house is too “air tight”.
Light the re with an open window. If this helps, more/bigger vents must
be installed in the room.
Downdraught in the room – caused by extractor and/or
central ventilation system that pulls too much air out of
the room.
Turn off/regulate extractor and/or other ventilation. If this helps, more
vents must be installed.
The ues from two replaces/stoves are connected to
the same chimney at the same height.
One ue must be repositioned. The height difference of the two ue
pipes must be of at least 30 cm.
The ue is in a declining position from the smoke dome
to the chimney.
The ue must be moved so that there is an inclination of at least 10º
from smoke dome to chimney. Possibly install a smoke suction device*.
The ue is too far into the chimney.
The ue must be reconnected so that it does not enter into the chimney
but ends 5 mm before the chimney inner wall. Possibly install a smoke
suction device*.
Soot hatch in the basement or attic that is open and thus
creating a false draught.
Soot hatches must always be closed. Hatches that are not tight or are
defected must be changed.
Damper/top draught vents or doors on replaces that are
not in use are open and create a false draught.
Close damper, doors and top draught vents on replaces that are not in
use.
An open hole in the chimney after that a replace has
been removed, thus creating a false draught. Holes must be completely sealed off with masonry.
Defect masonry in the chimney, e.g. it is not airtight
around the ue pipe entry and/or broken partition inside
the chimney creating a false draught.
Seal and plaster all cracks and sites that are not tight.
The cross-section in the chimney is too large which
results in no or very low draught. The chimney must be retted, possibly install a smoke suction device*.
The cross-section in the chimney is too small and the
chimney cannot carry out all the smoke.
Change to a smaller replace or build new chimney with a larger cross
section. Possibly install a smoke suction device*.
The chimney is too low and hence a poor draught. Increase the height of the chimney and/or install a chimney cap/smoke
suction device*.
The replace
releases smoke
inside when
it is windy
outside.
The chimney is too low in relationship to the surrounding
terrain, buildings, trees etc.
Increase the height of the chimney and/or install a chimney cap/smoke
suction device*.
Turbulence around the chimney due to the roof being
too at.
Increase the height of the chimney and/or install a chimney cap/smoke
suction device*.
The replace
does not heat
sufciently.
The replace combustion receives too much oxygen due
to a leakage under the lower border of the insert or too
strong chimney draught. Difcult to regulate the combus-
tion and the wood burn up too quickly.
Any possible leakage must be sealed off. A draught regulator or possibly
a damper can reduce the chimney draught. NB! A leakage of only 5 cm2
is enough for 30% of the heated air to disappear.
Too much
draught
The smoke buffer is wrongly positioned. Verify the positioning of the smoke buffer – see assembly instructions.
In case of using oven-dried wood, this requires less air
supply than when using normal wood. Turn down the air supply.
The gaskets around the door are worn and totally at. Replace the gaskets, contact your dealer.
The chimney is too large. Contact chimneysweeper or other professional for more details.
The glass is
sooty
The wood is too wet. Only use dry wood with a humidity of maximum 20%.
The air vent control is closed too tightly.
Open the air vent control to add air to the combustion. When new
wood logs are inserted all vent controls should be completely opened
or the door slightly opened until the ames have a good take on the
wood.
White glass
Bad combustion (the temperature is too low). Follow the guidelines in this user guide for correct combustion.
Using wrong material for combustion (such as: painted
or impregnated wood, plastic laminate, plywood etc). Ensure to use only dry and clean wood.
Smoke is
released when
the door is
opened
A levelling out of pressure occurs in the burn chamber. Open the air vent control for about 1 min before opening the door –
avoid opening the door too quickly.
The door is opened when there is a re in the burn
chamber. Open the door carefully and/or only when there is hot ember.
White smoke The combustion temperature is too low. Increase the air supply.
The wood is humid and contains water damp. Ensure to use only dry and clean wood.
Black or grey/
black smoke Insufcient combustion. Increase the air supply.

15
725
630
1250-1270
30-50
410
925-945
10
330-350
390
Ø 100
185
85-105
150
Ø150
630
725
185
1250 - 1270
330 - 350
925 - 945
85 - 105
390
Ø 100
30 - 50
10
410
Q-23FL =mm

16
FIG 1
=Brannmur/Brandmur/Turvaetäisyydet/Firewall
=Brennbart materiale/Brændbart materiale/ Brännbart material/ Palavasta materiaalista/Combustible material
50
50
100
100
50
50
100
800
100
600
20
100
970
50
50
100

17
FIG 1b
50
100
>600cm2
>600cm2
50
100
550
max 100
* Med Powerstone
* With Powerstone
550
>600cm2
>600cm220
20
>460*
>340
max 100

18
FIG 1c
550
>600cm2
>600cm2
>600cm2
>600cm2
50
100
750
max 100
100 50

19
x4
FIG 2
FIG 3
x4
3 mm
10 mm
10 mm
A
B

20
FIG 4
A
B
A
B
FIG 4B
10 mm
