Nordpeis Sakai User manual

Sakai
Installation manual 4
GB
Art.no: CC-SAK01-000; CC-SAK03-00; CC-SAK04-000
Certication: 300-ELAB-2025-Sakai-ENI
Last updated: 25.02.2014
NO Brukerveiledning 2

2 NO
Generell informasjon
Alle våre produkter er testet ihht de seneste
Europanormer i tillegg til NS3058/59 som inkluderer
partikkeltester. Flere Europeiske land har allikevel
lokale lover og regler for installasjon av ildsteder, som
endres regelmessig. Det er kundens ansvar at
installasjonen er i henhold til gjeldende lover og regler
hvor ildstedet er montert. Nordpeis AS er ikke ansvarlig
for feilmontering av ildstedet.
Tilpasning
Tørrstable omrammingen og innsatsen for nøyaktig
høyde og posisjon til røykinnføringen i pipen. Bruk
vater. Husk at innsatsen ekspanderer under fyring.
Omrammingen må derfor aldri hvile på innsatsen, men
ha en avstand på minimum 3-5 mm over innsatsen og
2 mm under.
Gulvplate
Ildsteder krever en gulvplate foran døren dersom gulvet
er av brennbart materiale.
Akryl
Medfølgende akryl brukes mellom betongelemetene,
mellom omramming og vegg og i sammenføyninger.
Småskader
Grunnet transport og håndtering kan det oppstå små
skader på peisen.
Dette kan repareres med akryl/lettsparkel. For perfekt
resultat kan du sparkle og slipe med egnet sparkel-
masse. Mindre sår og ujevnheter sparkles. Dersom
såret er dypt eller det er en større skade anbefales det
å sparkle i fere omganger med selim eller
sementsparkel for å unngå synk. Jevn til med f.eks. en
fuktig svamp eller et sebrett.
Sprekker
Bygningsmassen rundt peisen kan bevege seg.
Spesielt er det i nye hus vanlig at bygningsmassen får
betydelige setninger de første årene. I tillegg krymper
alle betongelementeri avtagende grad i inntil
15 måneder. Resultatet er at det kan oppstå små sprek-
ker i betong. Bruk peisen i noen måneder. Dersom det
oppstår sprekker, riss opp sprekken med et skrujern
eller lignende (for å gi bedre plass til akryl fugemasse).
Støvsug fatene frie for støv. Sprøyt inn akryl fugemasse
og bruk en sparkel eller en såpevåt fnger for å jevne til
massen. Etter et par døgn kan fugen overmales.
Maling
Når peisen er ferdig sparklet/slipt og limskjøtene tørre,
er peisen klar til å males.
Bruk kun pustende maling (akryl) ment for murverk.
Behandling av marmor
Rengjør platene med svakt såpevann og fjern alle
eventuelle rester av limsøl. Bruk aldri syreholdige/sli-
pende stoffer da disse vil ødelegge både overfate og
polering. Ved rengjøring eller fuging er det viktig å bruke
vaskemidler/fug som er godkjent for marmor.
Riper i mørk marmor kan farges med blyantbly. Et
steinsenter kan være behjelpelig med ulike produkter
for overfatebehandling av stein.
For egen sikkerhet, følg monteringsanvisningen. Alle
sikkerhetsavstander er minimumsavstander.
Installasjon av ildsteder må i tillegg være i henhold til
det enkelte lands lover og regler. Nordpeis AS står ikke
ansvarlig for feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
Colorado betong
Alle ildsteder kan under noen omstendigheter
bli noe misfarget av røykutslag. Dette kan enkelt
fjernes ved å bruke medfølgende pussesvamp.
NB! Se egen monteringsanvisning for innsatsen

3
NO
Sakai
Innsats:
X-20F
Stålpipe:
Kan monteres med stålpipe.
Vekt inkludert innsats:
Sakai collorado white / gray concrete 222 kg
Sakai Steel Grate 192 kg
Gulvplate:
Sørg for å følge lokale lover og regler vedrørende
tildekking av brennbart gulv.
Måltegninger (FIG 1A/Sakai = mm)
*Måltegningene angir ca. senter høyde for hull til
røykrøret. Skjevheter i gulv og vegger vil kunne påvirke
målene. Tørrstable ildstedet for nøyaktig høyde og
posisjon til røykinnføringen. Dersom friskluftstilkobling
skal gjennom gulvet, merk av hvor hullet skal være.
Friskluftstilkobling (tilbehør)
NB! Ildstedet kan kun kobles til friskluft gjennom
utsparingene i bunnplaten (se FIG Sakai_mm AIR).
Tett mellomrommet mellom friskluftslangen og
betongen med et ikke-brennbart materiale
(Rockwool etc.).
For ytterligere informasjon se separat monteringsanvis-
ning for friskluftssettet.
Sikkehetsavstander (FIG 2)
Sørg for at angitte minimum sikkerhetsavstander
overholdes. Vær oppmerksom på at disse
avstandskravene kan variere i forskjellige land.
Montering (FIG 3-19)

4 GB
All our products are tested according to the latest
European requirements and also to the Norwegian
standard NS 3058 and NS 3059, which include
particle tests. However, several European countries
have local regulations for installation of replaces,
which change regularly. It is the responsibility of the
client that these regulations are complied with in
the country/region where the replace is installed.
Nordpeis AS is not responsible for incorrect
installation.
Important to check
(please note that this list is not exhaustive):
-distance from rebox to combustible/ammable
materials
-insulation materials/requirements between replace
surround and back wall
-size of oor plates in front of replace if required
ue connection between rebox and chimney
-insulation requirements if ue passes through a
ammable wall
Adjustment
We recommend to stack the surround without glue in
order to adjust the insert prior to perforating the chimney
for the ue connection. Use a spirit level to ensure that
the surround is mounted straight. The insert will expand
with heat and for this reason the surround must not rest
on the insert. (Above the insert there must be a gap
of 3 to 5 mm. Laterally there is no need for gaps, but
between the lower part of the insert and the surround
there must be a gap of at least 2 mm.)
Floor plate
A reproof oor plate must be put in front of the replace
if the oor is of a combustible material.
Acrylic glue
This is used for gluing the elements towards wall, gluing
the elements together and for lling joints.
Minor damage
The replace can sustain minor damage during
transport and handling.
This can be repaired with acrylic/light ller. For perfect
results, you can ll and sand with a suitable ller. Minor
damage and uneven surfaces can be lled. If the
damage is deep or in the event of signicant damage,
you are recommended to ll repeatedly with tile
adhesive or cement putty to avoid sinking. Smooth off
with e.g. a damp sponge or a oat.
Fine ssures
The building material around the replace can move.
In new houses in particular, it is common for building
materials to settle substantially in the early years. In
addition, all concrete elements shrink to a decreasing
extent for up to 15 months.
The result is that small cracks may appear in the
concrete/masonry.
Use the replace for a few months. If cracks appear,
scrape them out with a screwdriver or similar (to provide
more space for acrylic joint ller). Vacuum the surfaces
to remove any dust.
Inject acrylic joint ller and even it out with a spatula or
a nger wetted with soapy water.
The joint can be painted after a couple of days
Painting
When the replace has been lled/sanded and the
glued joints are dry, the replace is ready to be painted.
Use only breathable paint (acrylic) intended for
masonry.
Marble/granite
Clean the plates with mild soapy water and remove any
residue of spilled glue.
Never use acid/abrasive materials, as this will damage
the surface and polishing.
It is important to use detergent/sealant that is approved
for marble for cleaning and sealing.
Scratches in dark marble can be coloured with a pencil.
A professional stone centre can help you with different
products for surface treatment of the stone
For your own safety, comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the rules and
regulations of the country where installed. Nordpeis AS
is not responsible for wrongly assembled inserts.
We accept no liability for typographical errors and
changes.
Attention!
All stoves and inserts may under certain
circumstances leak some smoke from the door
when opened. Please use the abrasive sponge to
remove any discoloration.
General information
NB! See separate instructions for the insert

5
GB
Insert
X-20F
Steel chimney
Can be connected to steel chimney.
Weight including insert:
Sakai collorado white / gray concrete 222 kg
Sakai Steel Grate 192 kg
Floorplate
Please follow the rules and regulations regarding
oor plates in your country.

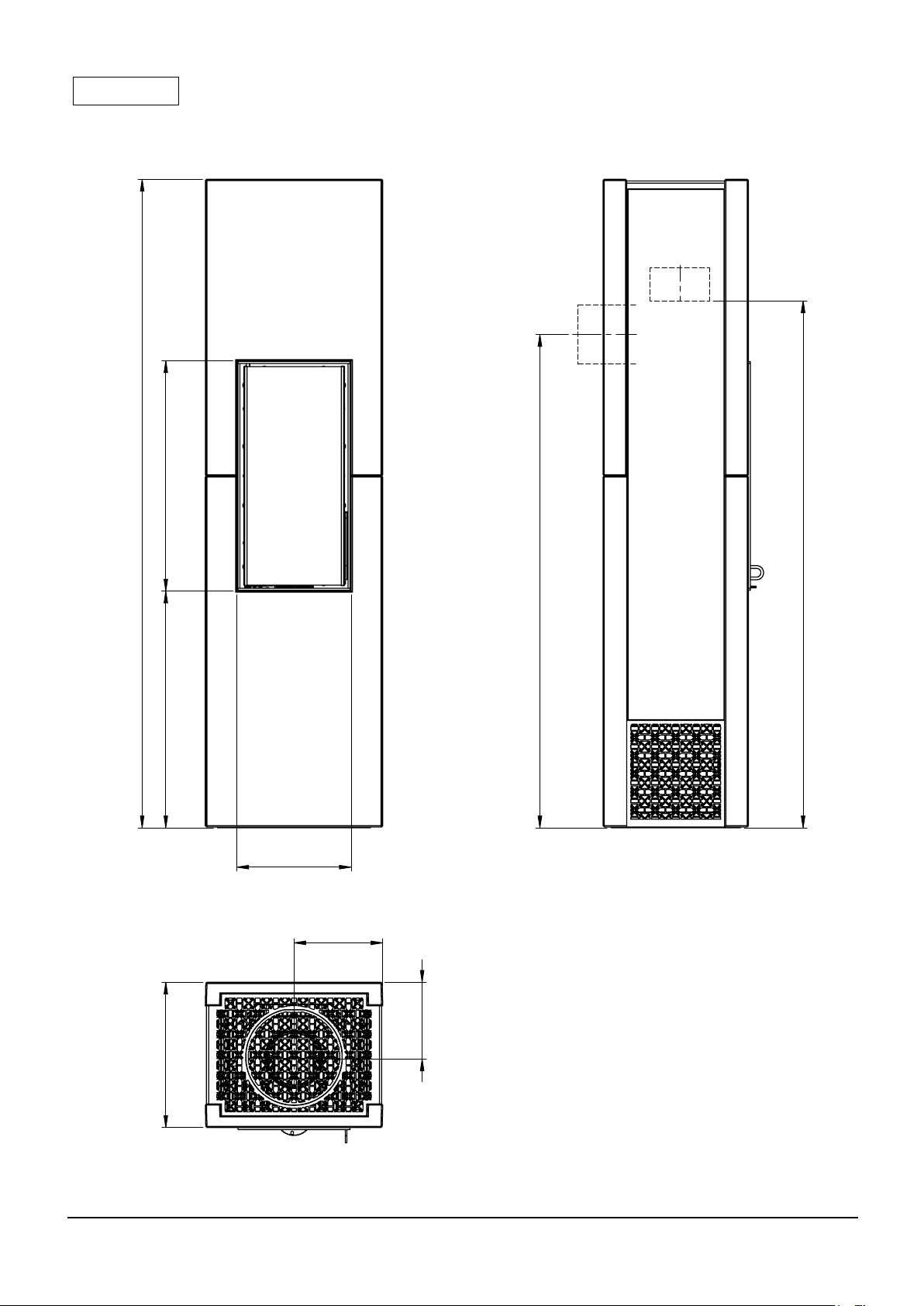

Illustration (FIG 1 Sakai=mm)
*The illustration indicates the approximate centre height
of the hole for the ue. Consider possible inclination of
the ue prior to perforating the chimney. Distortions in
oors and walls may inuence the height. Dry stack
the replace for accurate height and positioning of
the ue/chimney connection. If a fresh air supply set
(accessory) is connected through the oor, mark where
the hole should be.
Fresh air supply (accessory)
ATTENTION! The product can only be connected to
the fresh air supply through the pre cut areas in the
surround (See FIG 1a, Sakai =AIR). Seal off the gap
between the fresh air hose and the concrete with a
non combustible sealant, Rockwool etc
For more information see separate assembly
instructions for fresh air supply.
Safety Distances (FIG 2)
Ensure that the safety distances are complied with.
Please note that these safety distances can vary from
country to country.
Assembly tools - page 4
Appliance dimension & ue gas connections
position (FIG 1a, Sakai =mm)
Air connctions - (FIG 1b, Sakai =mm AIR)
Assembly instructions (FIG 3-19)
Sakai

6
10 mm
13 mm
24 mm

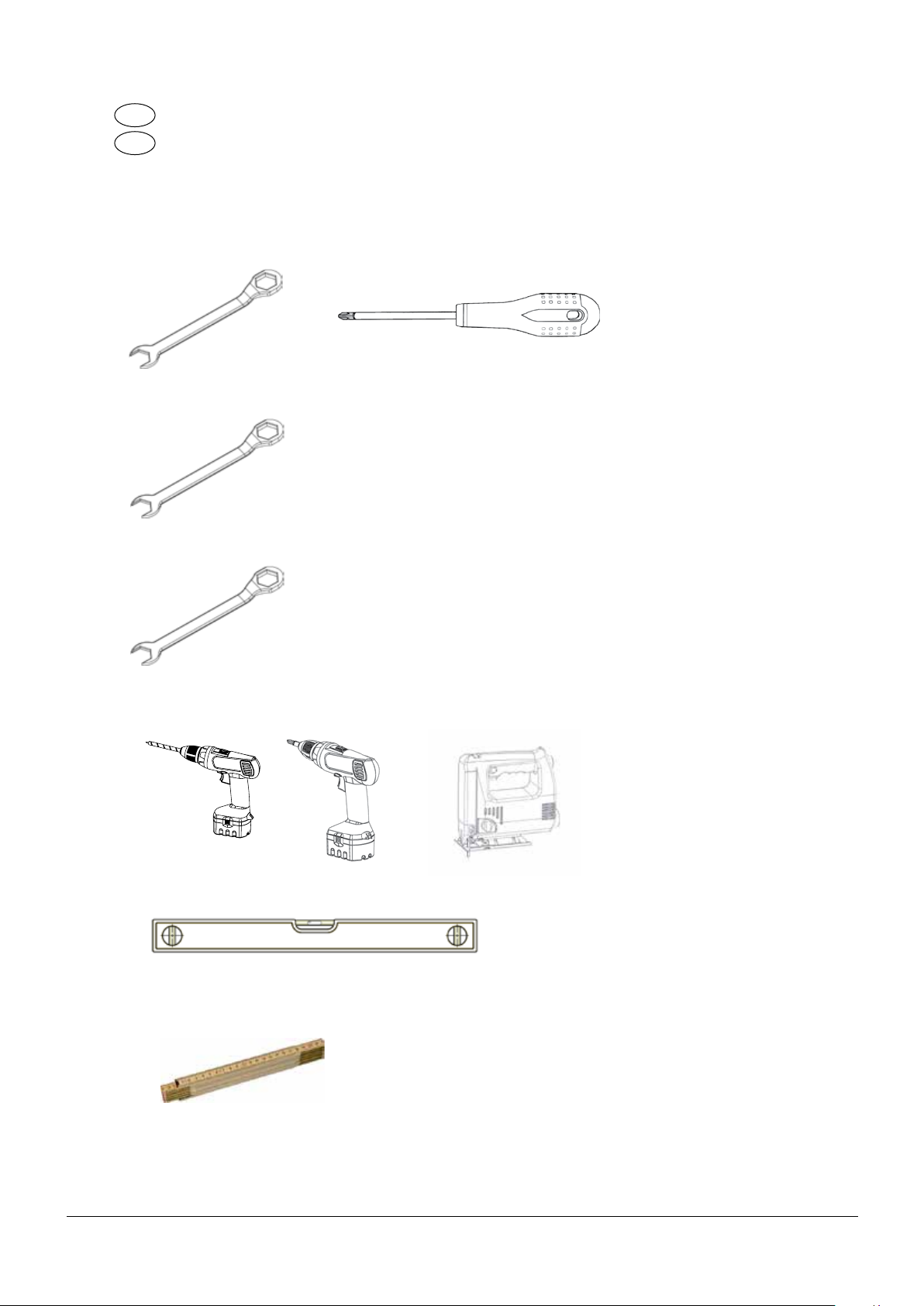

Du trenger følgende verktøy
NO
GB You need the following tools

7
You need the following tools
Sakai =mm
FIG 1a
1644
600 584
290
1250
1336
369
195
225

8
Sakai =mm AIR
153
225
100
1644
600 584
290
1250
1336
369
195
225
FIG 1b

9
=Brannmur/ Brandmur/ Palomuuri/ Firewall
=Brennbart materiale/Brændbart materiale/ Brännbart material/ Tulenarka materiaali/ Combustible material
FIG 2
min.≥ 500
200
50
R≥600
200
50
R≥600
200

10
FIG 3
Legg betongfronten (2 deler) på en ren overate. For å gjenkjenne det nedre frontelementet, se mål
som illustrert.
Place Front parts of the Sakai Surrounding on a at surface free from dirt and dust.
Check by measurment position of parts. Arrow shows parts position starting from the bottom.
600
FIG 3
. . .

11

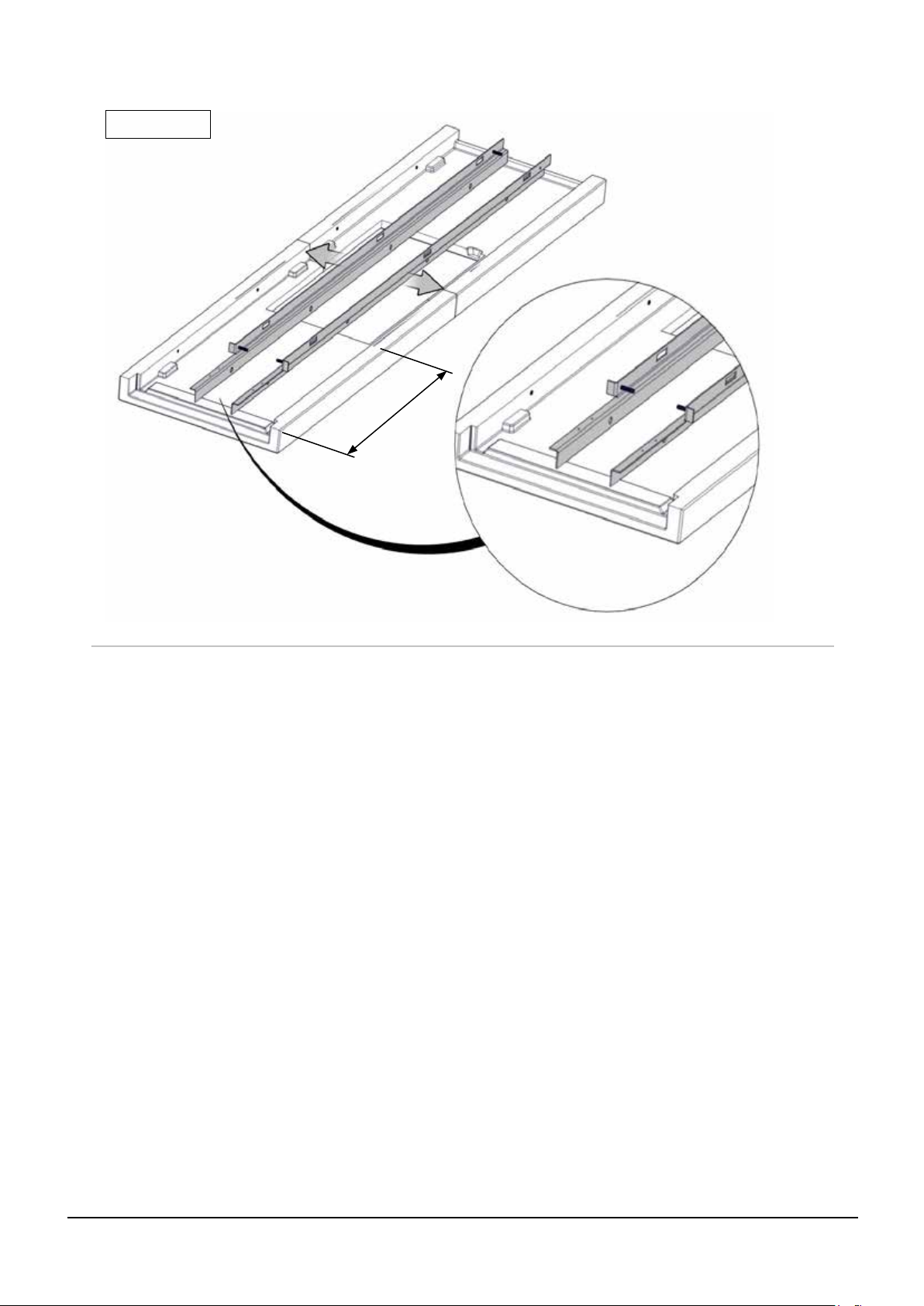

FIG 4 & FIG 4A
Plasser stålskinnene på baksiden av frontelementene og kontroller posisjonen (se detalj 4A).
Place steel rails on the back side of the Front of the Surrounding. Check postion of rails.
Detail drawing 4A shows correct bottom position of the rails.
FIG 4
FIG 4A
600
. . .

12
FIG 5
FIG 5
Plasser stålskinnene som vist i FIG 5 (270mm). Fest skinnene til betongdelene med skiver og skruer.
Fest så magnetene på skinnene med skruer (FIG 5B).
Set the rails postion according to the drawing - 270 mm. Fasten rails to the concrete parts
by screws with washers. Assemble initially the magnets on steel the rails - FIG 5B - use screws.
600
270
FIG 5 B
FIG 5 A
270
. . .

13

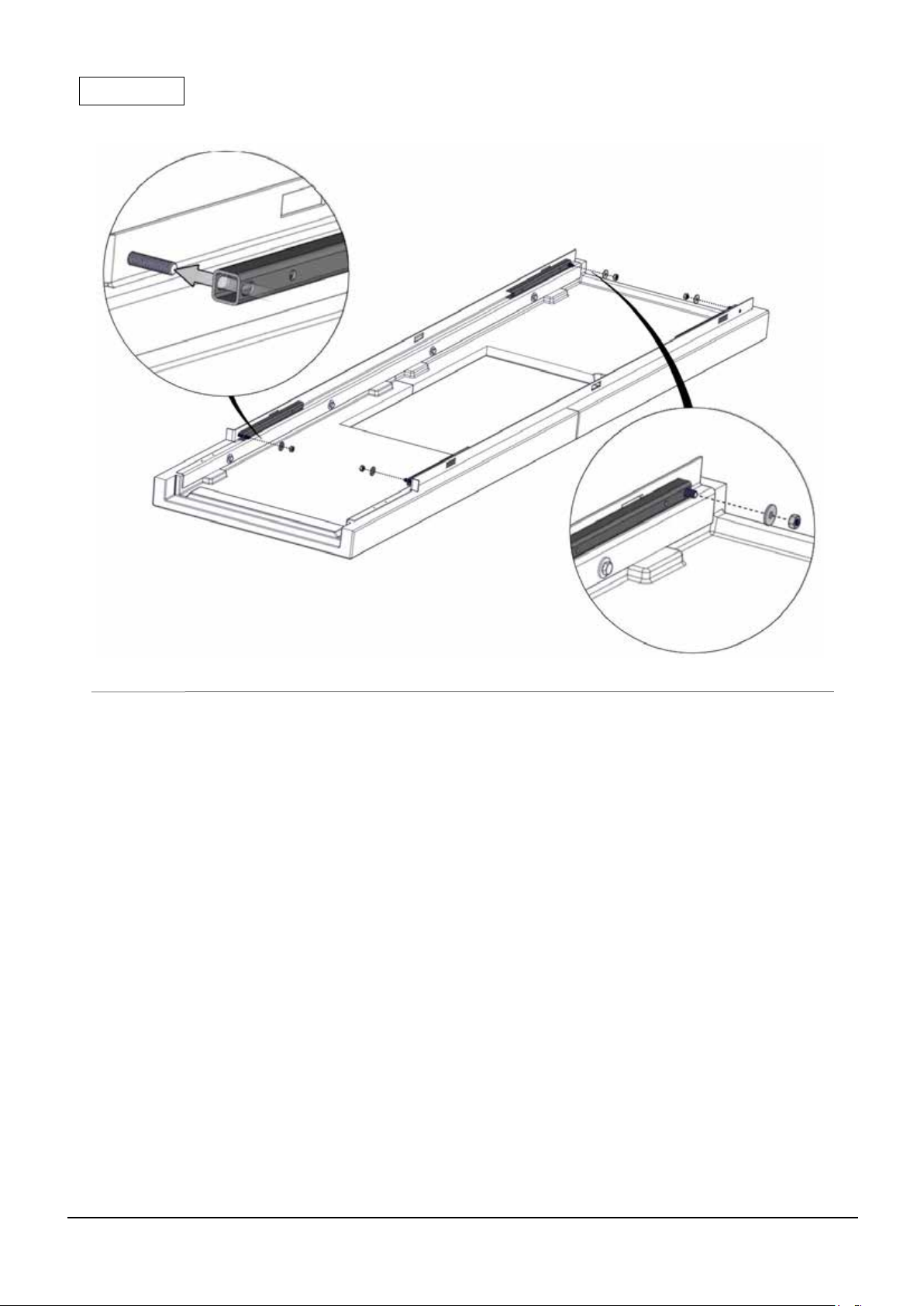

FIG 6
FIG 6
Tre stålrørene på gjengestålet som er montert på skinnene (FIG 6). NB! Bruk skiver og muttere.
Assemble joinings beams on threaded pins of the Front - see FIG 6.
Attention! Fasten initially nuts with washers to the rails
.
. . .

14
FIG 7
FIG 7
For bakmontering, må utsparingen i bakveggen på omrammingen fjernes, se FIG 7.
NB! Ved bruk av stikksag, benytt diamantbelagt blad da andre blader kan ta skade av materialet.
When appliance is going to be assembled with rear ue gas connection to the chimney, it is necessery to cut a
hole for the chimney connector in the upper part of the back wall. See FIG 7.
Attention!
To cut the hole use a fret saw with diamond covered blades. Due to increased hardness and durability
of concrete normal blades could be insufcient to cut the material.
. . .

15
FIG 8
FIG 8
Montering av omrammingens bakside: Plasser bakveggen (2 deler) på et att og rent underlag.
Plasser stålskinnene på baksiden av elementene og kontroller posisjonen (270mm - se FIG 8). Fest skinnene
med skiver og skruer. Fest magnetene på skinnene med skruer.
Assemble a Back panel of the Surrounding. Place both concrete parts at an even surface free from dirt and
dust. Place steel rails and check proper position - 270 mm. See drawing FIG 8. Fasten screws with washers to
join both concrete parts steel rails together. Assemble initially the magnets on steel the rails.
270
. . .
270

16
FIG 9
(51,5)*
FIG 9
Plasser bunnelementet på tiltenkt plass. Bruk vater for justering.
NB! Plasser med minimumsavstand fra brennbar vegg som vist i FIG 9B.
Før plassering av innsatsen, juster bena ihht FIG 9A. *Etterjustering kan være nødvendig etter montering av
frontpanelene.
Place Base concrete part at intended place where Appliance is going to be build.
Use Level measuring tool to check if Bottom part lays evenly.
Attention!
Set proper position of the Base concrete part of the Appliance
and set distance to combustible wall - See FIG 9 B.
Before installing the insert on the bottom set the length of the Insert leg according to - FIG 9 A.
(*) The distance is indicative and may need corrections after assmbling the Front Wall.
220
70
FIG 9 B
FIG 9 A
(103)
. . .

17
FIG 10
Påfør akryl på frontens kontaktate mot bunnplaten.
Apply Acryl glue on the lower/ contact side and set the Pre-assembled front on the Base of the Surrounding.
FIG 10
. . .

18

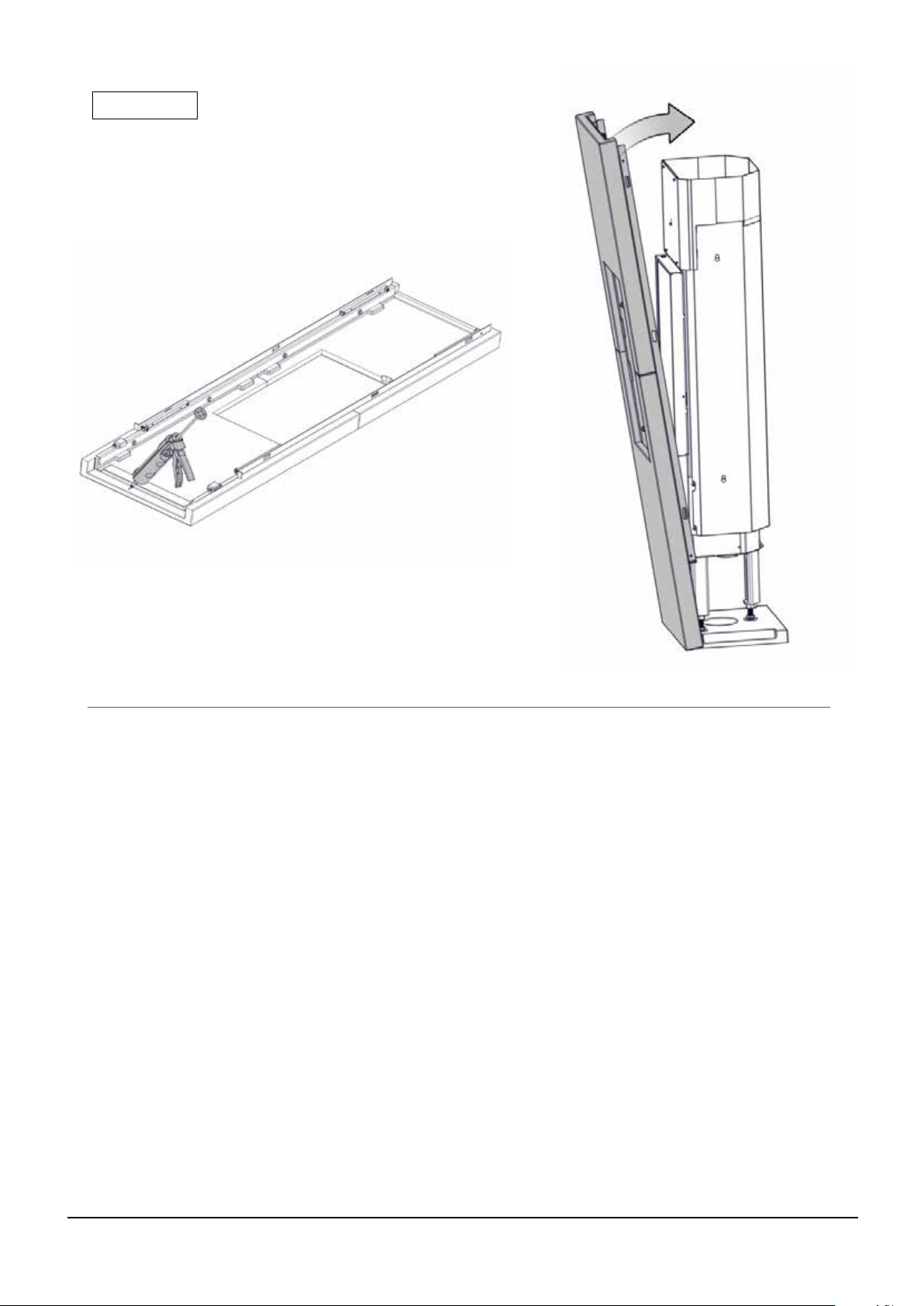

FIG 11
FIG 11
Bruk medfølgende prol for å holde fronten på plass under resten av monteringen.
Use Z-prole in order to keep the pre-assembled front in upright position and prevent against its
collapse.
. . .

19
FIG 12
FIG 12
Påfør akryl på bakplatens kontaktate mot bunnplaten.
Apply acrylic glue and place the Pre-assembled back side at the Bottom plate.
Acryl
. . .

20

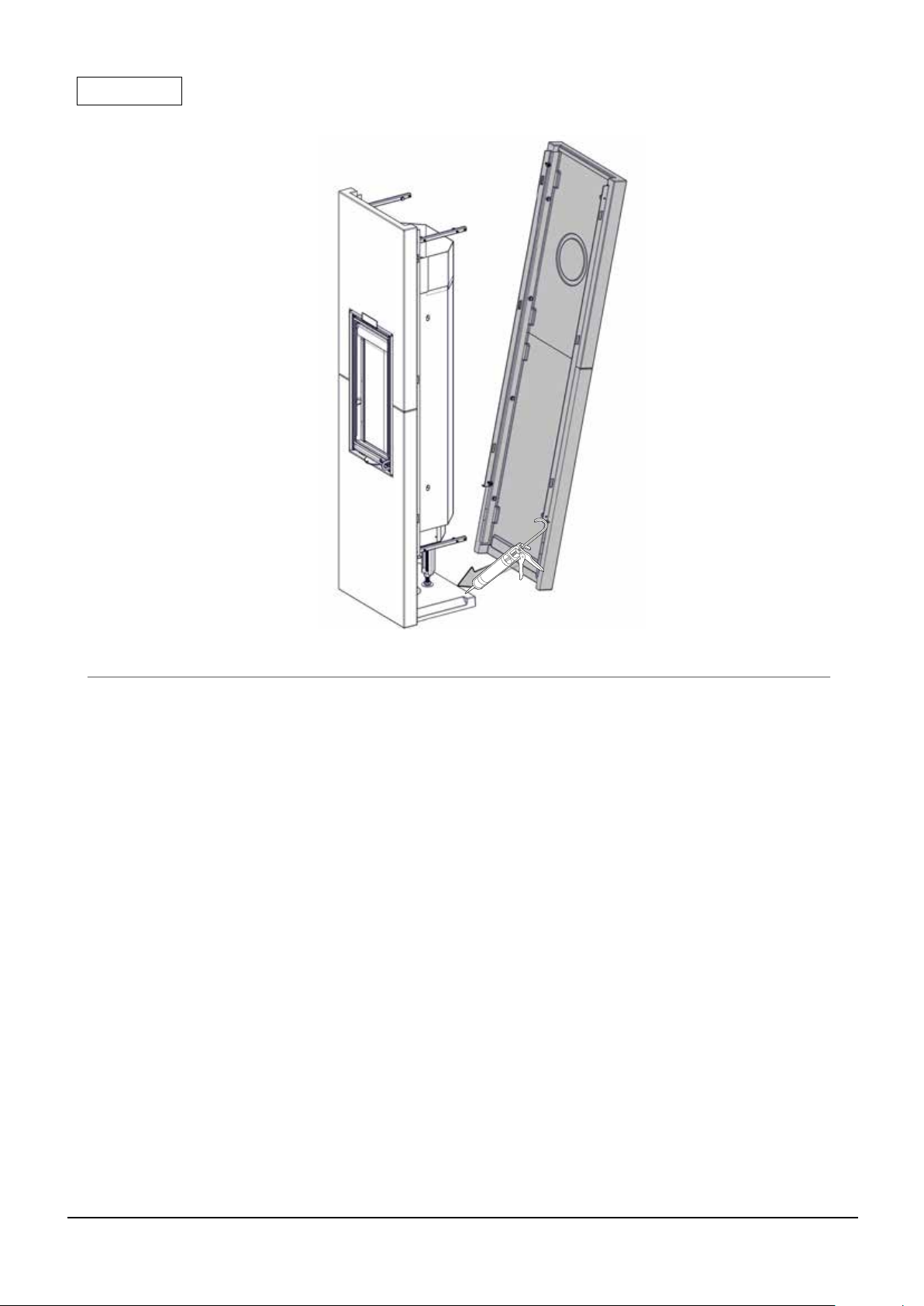

FIG 13
Fest front- og bakplate sammen med medfølgende stag. Bruk skruer og muttere.
Join the Front and the Back walls of the Surrounding using connecting bars and fasten initially together
using washers and nuts.
FIG 13
. . .
