Novus NV-208S/P+ User manual

U s e r ’s m a n u a l
NV-208S/P+

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
2
EMC (2004/108/EC) and LVD (2006/95/EC ) Directives
CE Marking
Our products are manufactured to comply with requirements of following directives and
national regulations implementing the directives:
 Electromagnetic compatibility EMC 2004/108/EC.
 Low voltage LVD 2006/95/EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE Directive WEEE 2012/19/EU Information on Disposal for Users of Waste
Electrical and Electronic Equipment
This appliance is marked according to the European Directive on Waste Electrical and Electronic
Equipment (2002/96/EC) and further amendments. By ensuring this product is disposed of correctly,
you will help to prevent potential negative consequences for the environment and human health, which
could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance
may not be treated as household waste. It shall be handed over to the applicable collection point for the
waste electrical and electronic equipment for recycling purpose. For more information about recycling
of this product, please contact your local authorities, your household waste disposal service or the shop
where you purchased the product.
RoHS Directive RoHS 2011/65/EU
Concerning for human health protection and friendly environment, we assure that our
products falling under RoHS Directive regulations, regarding the restriction of the use of
hazardous substances in electrical and electronic equipment, were designed and
manufactured in compliance with mentioned regulation. Simultaneously, we claim that our products
were tested and do not contain hazardous substances exceeding limits which could have negative
impact on human health or natural environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed for self
installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages that result from improper or inconsistent with
user’s manual installation of the device in the system.
INFORMATION

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
3
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO
USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE
PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers
etc.) is not recommended since it may lead to heat build-up and damaging the device itself
as a consequence;
8. Mounting the device on unstable surface or using not recommended mounts is forbidden.
Improperly mounted switch may cause a fatal accident or may be seriously damaged itself. Switch
must be mounted by qualified personnel with proper authorization, in accordance with this user’s
manual;
IMPORTANT SAFEGUARDS AND WARNINGS

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
4
IMPORTANT SAFEGUARDS AND WARNINGS
9. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to
supply the switch from a power sources with unknown parameters, unstable or not meeting
producer’s requirements;
10. Signal and power cables should be placed in a way excluding the possibility of damaging them by
accident. Special attention must be paid to cables getting from the switch and connecting the
power supply;
11. Electric installation supplying the device should be designed to meet the specifications given
by the producer in such a way that overloading is impossible;
12. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
13. Unplug the switch from the power source immediately and contact the proper maintenance
department when the following occurs:
 Damages to the power cord or to the plug itself;
 Liquids getting inside the device or exposure to strong mechanical shock;
 Device behaves in a way not described in the manual and all adjustments approved by the
manufacturer and possible to apply by user himself, seem not to have any effect;
 Switch is damaged;
 Atypical behaviour of the switch components may be seen (heard).
14. In necessity of repairs attention to using only original replacement parts (with their parameters
in accordance with those specified by the producer) should be paid. Non-licensed service and
non-genuine replacement parts may cause fire or electrocution;
15. After maintenance activities tests should be run to ensure proper operation of all the functional
components of the device.
Due to the product being constantly enhanced and optimized, certain parameters and functions described
in the manual in question may change without further notice.
We strongly suggest visiting the www.novuscctv.com website in order to access the newest manual

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
5
1. PACKAGE CONTENTS
 8 port PoE Switch,
 Power supply,
 Wall hangers,
 DIN rail hanger,
 User’s manual.

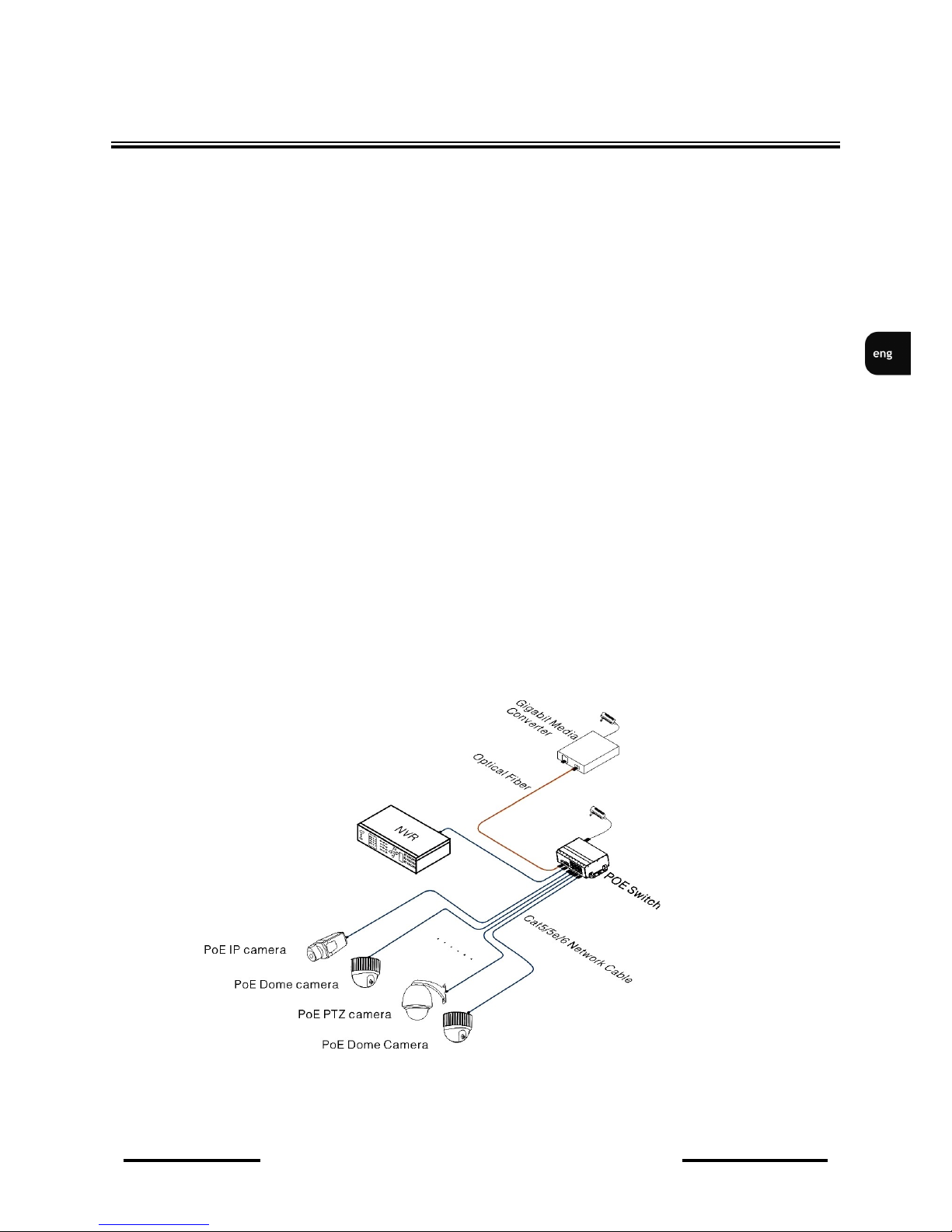

2. MAIN CHARACTERISTICS
 8 10/100 Mbps PoE ethernet ports support IEEE 802.2af/at standards
 PoE network port support IEEE802.3 af/at standard, it can provide 30W consumption and power
supply to the big consumption camera with infrared or heater.
 Provide 2 uplink ports, 1000Mbps optical port and ethernet port.
UPLINK ethernet port can connect with NVR and other high bandwidth device conveniently up to
150 m*.
UPLINK optical port reserve SFP port for users to select different performance SFP optical fiber
module, conveniently solving the problem of long distance transmission.
 Increased transmission range up to 240 m for each 1-8 port*
 Lighting protection up to 6kV.
 Fast and easy installation.
*WARNING! The values was achieved in a test environment. In different environment this value can change due to
interferences or influence of other devices.
FOREWORD INFORMATION

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
6
3. SPECIFICATION
*WARNING! The values was achieved in a test environment. In different environment this
value can change due to interferences or influence of other devices.
FEATURES AND SPECIFICATION
NETWORK
Network Port
1～8 port:10/100Mbps PoE network port
UPLINK port:10/100/1000Mbps network port
SFP:1000Mbps optical fiber SFP module port
Transmission Distance
1～8 port:150m*
1~8 ports 240m in CCTV mode*
UPLINK port: 150m *
PoE Protocol IEEE802.3 af, IEEE802.3 at
Network Standard IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX, IEE-
E802.3ab 1000BASE-T, IEEE802.3z 1000BASE-SX\LX
Package Data Cache 1 Mb
MAC Address List 8k
FUNCTIONS
Key Button 8, corresponding with 1~8 port,
PoE reset after press the button
Lightning protection yes
INSTALLATION PARAMETERS
Dimensions (mm) 159 (W) x 46,5 (H) x 110 (D)
Weight 575 g
Power supply DC 48V~57V
Power consumption <5W
Power efficiency for 1-8 ports
 120W for all ports, up to 30W for one port
 240W for all ports, up to 30W for one port, using
optional power adapter NV-PS120W
Operating Temperature -40˚C ~ +75˚C

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
7
POSITION AND FUNCTIONS OF SWITCH COMPONENTS

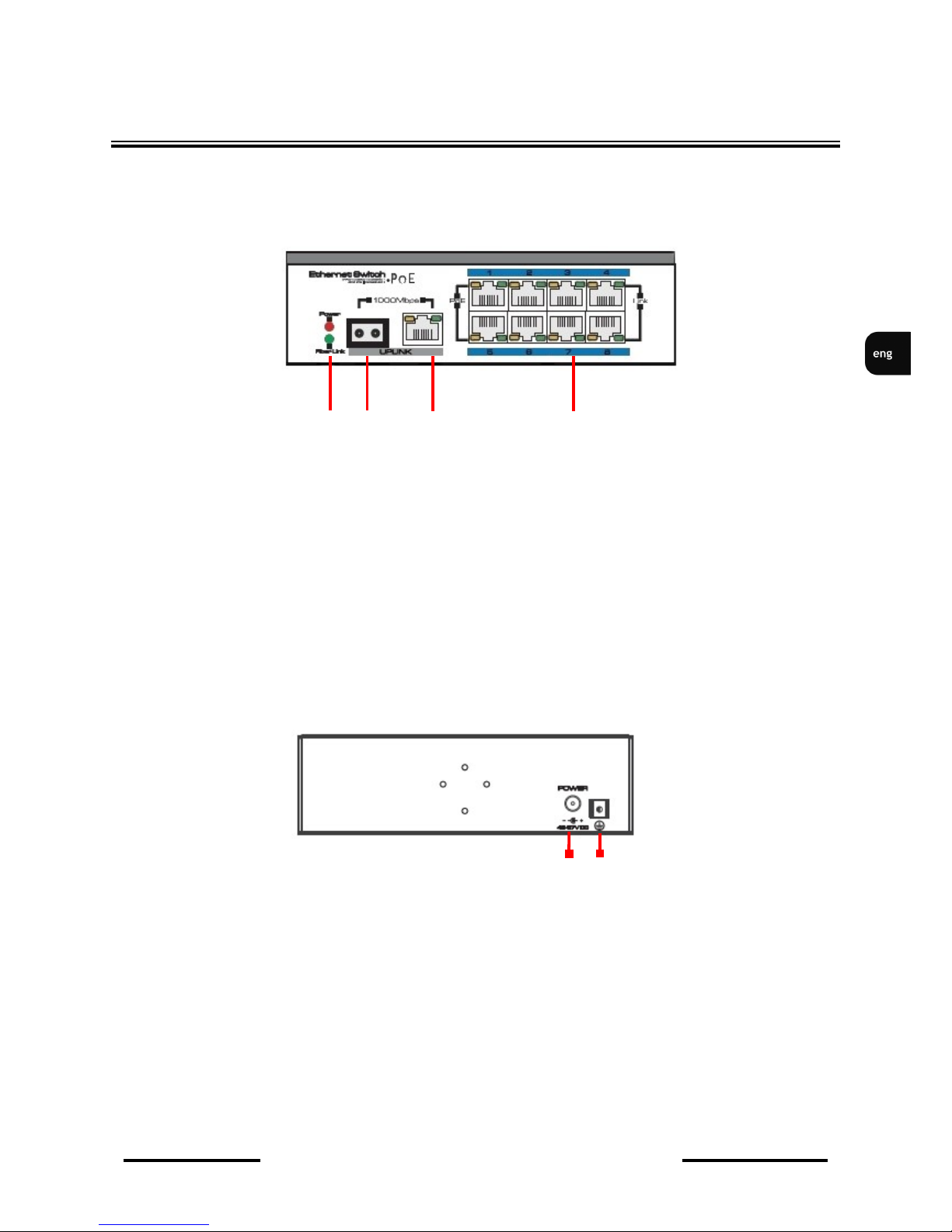

4. POSITION AND FUNCTIONS OF SWITCH COMPONENTS
A.Power/UPLINK optical port indicator
B.SFP Optical port
C.UPLINK network port
D.PoE Network port
E.Power input
F.Grounding terminal
Front
Back
ABCD
EF

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
8
POSITION AND FUNCTIONS OF SWITCH COMPONENTS
G. Power input connector for aditional power supplay (NV-PS120W, removing the plug
is necessery in this case)
H. CCTV Mode switch
I. Power indicator
J. Reset button
K. PoE port reset button
Left
Up
I
J
H
G
K

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
9
NOTES

NV-208S/P+ User’s manual ver. 1.0
All rights reserved © AAT Holding S.A.
10
AAT Holding sp. z o.o., 431 Pulawska St., 02-801 Warsaw, Poland
tel.: [phone], fax: [phone]
www.novuscctv.com
2015-11-05 wer. 1.0 TW, MK

NV-208S/P+
I n s t r u kc j a o b s łu gi

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
2
Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC). Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004/108/EC.
Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC
do 1500VDC.
Dyrektywa WEEE 2012/19/UE. Informacja dla użytkowników o pozbywaniu się urządzeń
elektrycznych i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz
późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia
negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku
niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt
nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do
odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje
dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz
lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2011/65/UE. Informacja dla użytkowników dotycząca ograniczenia użycia
substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze
produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i
wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty
zostały przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie
wpływać na zdrowie człowieka lub środowisko naturalne.
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i kontroli,
nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby nie
posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i
uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w
systemie.
INFORMACJE

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM
PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI
I OBSŁUGI URZĄDZENIA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji przełącznika na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji
(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może
doprowadzić do uszkodzenia urządzenia;
8. Nie wolno umieszczać przełącznika na niestabilnych powierzchniach lub nie zalecanych przez
producenta uchwytach. Źle zamocowany przełącznik może być przyczyną groźnego dla ludzi
wypadku lub sam ulec poważnemu uszkodzeniu. Urządzenie musi być instalowane przez
wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej
instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych. Dlatego też, zabrania się zasilania przełącznika ze źródeł
o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta
parametrach;
UWAGI I OSTRZEŻENIA

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
4
UWAGI I OSTRZEŻENIA
10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia
przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania.
11. Instalacja elektryczna zasilająca przełącznik powinna być zaprojektowana z uwzględnieniem
wymagań podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;
12. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu;
13. Należy niezwłocznie odłączyć urządzenie od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
 Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
 Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
 Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone
przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie
przynoszą spodziewanych rezultatów;
 Obudowa została uszkodzona;
 Można zaobserwować nietypowe zachowanie urządzenia.
15. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru
lub porażenia prądem elektrycznym;
16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić
się co do poprawności działania wszystkich podzespołów funkcjonalnych przełącznika.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
5
INFORMACJE WSTĘPNE
1. ZAWARTOŚĆ ZESTAWU
 8 portowy przełącznik
 Zasilacz
 Instrukcja obsługi
 Element montażowy do szyny DIN
 Element montażowy do ściany
2. CHARAKTERYSTYKA OGÓLNA
 8 portowy 10/100 z funkcją PoE+ pracujący w standardzie IEEE 802.2af/at
 PoE wspierający standardy IEEE 802.3 af/at jest w stanie zagwarantować 30W zapotrzebowania
dla kamer o dużym zużyciu energii takich jak kamer z podczerwienią czy grzałką
 2 porty UPLINK: 1x 1000Mb/s port optyczny SFP i 1x 1000Mb/s Ethernet port. Do portu
UPLINK Ethernet można podłączyć NVR albo inne urządzenia wymagające wyższego transferu z
zasięgiem transmisji do 150m*.
UPLINK optyczny zarezerwowany jest dla modułów światłowodowych SFP, dzięki którym
zapewniona jest transmisja na dużą odległość.
 Zwiększony zasięg transmisji do 240m na portach 1-8*
 Ochrona antyprzepięciowa do 6KV
 Szybki i łatwy montaż
*UWAGA! Podane zasięg zostały osiągnięte w środowisku testowym, niniejsza wartość może
ulec zmianie ze względu na towarzyszące w danej infrastrukturze zakłócenia lub oddziaływanie
innych urządzeń.
Media Konwerter
Przełącznik 8 portowy Novus
NVR Novus
Kamery Novus
Światłowód
Kabel Ethernet

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
6
3. DANE TECHNICZNE
UWAGA!! Podane zasięgi zostały osiągnięte w środowisku testowym, niniejsza wartość może
ulec zmianie ze względu na towarzyszące w danej infrastrukturze zakłócenia lub oddziaływanie
innych urządzeń.
DANE TECHNICZNE
SIEĆ
Porty Porty 1-8 : 10/100Mb/s PoE
Port UPLINK: 10/100/1000 Mb/s
SFP: moduł światłowodowy
Zasięg transmisji Porty 1-8: 150m*
Porty 1-8 w trybie CCTV 240m*
Port UPLINK : 150m*
Obsługiwane protokoły IEEE802.3 af, IEEE802.3 at
Standardy sieciowe IEEE802.3 10BASE-T, IEEE802.3u 100BASE-TX, IEEE802.3ab
1000BASE-T, IEEE802.3z 1000BASE-SX\LX
Bufor pakietu danych 1 MB
Lista adresów MAC 8K
FUNKCJE
Przyciski 8 przycisków reset po jeden na każdy interfejs
1 przycisk reset dla całego urządzenia.
przełącznik trybu CCTV
Zabezpieczenie przeciwprzepięciowe tak
PARAMETRY INSTALACYJNE
Wymiary (mm) 159(szer.)x46,5(wys.)x110(gł.)
Masa 575g
Zasilanie Zasilacz sieciowy DC 48V~57V w zestawie
Pobór mocy urządzenia <5W
Wydajność portów 1-8
 120W dla wszystkich portów, nie więcej niż 30W dla jednego
portu
 240W dla wszystkich portów nie więcej niż 30W dla jednego
portu , przy zastosowaniu zasilacza opcjonalnego NV-PS120W
Temperatura pracy -40˚C~+75˚C

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
7
4. ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA
A. Diody informacyjne
B. Gniazdo UPLINK SFP
C. Gniazdo UPLINK Ethernet 10/100/1000
D. Gniazdo 1~8 Ethernet 10/100 PoE
ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA
Widok z przodu
ABCD

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
8
E. Zasilanie 48V~57V DC
F. Uziemienie
G. Gniazdo dodatkowego opcjonalnego zasilacza (NV-PS120W, wymagane jest usunięcie
wtyczki)
H. Włącznik trybu CCTV
ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA
E
Widok z tyłu
Widok z boku
F
GH

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
9
ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA
I. Dioda zasilania
J. Przycisk „Reset”
K. Przyciski „Reset” do każdego gniazda.
I
J
Widok z góry
K
I

NV-208S/P+ instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT Holding S.A.
10
AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa, Polska
tel.: [phone], faks: 22 546 07 59
www.novuscctv.com
2015-11-05 wer. 1.0 TW, MK
