Novus NVS-3308SP-DIN User manual

User’s manual
NVS-3308SP-DIN

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
2
NVS-3308SP-DIN User’s manual ver. 1.0
INFORMATION
THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES:
Information
The device, as a part of professional CCTV and video intercom systems used for surveillance
and control, is not designed for self installation in households by individuals without
technical knowledge.
The manufacturer is not responsible for defects and damages resulted from improper or
inconsistent with user’s manual installation of the device in the system.
DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIAMENT
AND OF THE COUNCIL of 26 February 2014 on the harmonisation
of the laws of the Member States relating to electromagnetic compatibility
(OJ L 96, 29.3.2014, p. 79–106, with changes)
DIRECTIVE 2012/19/EU OF THE EUROPEAN PARLIAMENT
AND OF THE COUNCIL of 4 July 2012 on waste electrical and electronic
equipment (WEEE) (OJ L 197, 24.7.2012, p. 38–71,with changes)
DIRECTIVE 2011/65/EU OF THE EUROPEAN PARLIAMENT
AND OF THE COUNCIL of 8 June 2011 on the restriction of the use
of certain hazardous substances in electrical and electronic equipment
(OJ L 174, 1.7.2011, p. 88–110, with changes)

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
3
NVS-3308SP-DIN User’s manual ver. 1.0
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A
PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE
YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER
DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO
USER-SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE
PERSONNEL MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF
EXCLUDING THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN
ACTION.
IMPORTANT SAFEGUARDS AND WARNINGS
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a
direct influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from power sources during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer
is forbidden;
7. Mounting the device in places where proper ventilation cannot be provided (e. g. closed lockers
etc.) is not recommended since it may lead to heat build-up and damaging the device itself
as a consequence;
8. Mounting the device on unstable surface or using not recommended mounts is forbidden.
Improperly mounted switch may cause a fatal accident or may be seriously damaged itself. Switch
must be mounted by qualified personnel with proper authorization, in accordance with this user’s
manual;
IMPORTANT SAFEGUARDS AND WARNINGS

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
4
NVS-3308SP-DIN User’s manual ver. 1.0
IMPORTANT SAFEGUARDS AND WARNINGS
9. Device should be supplied only from a power sources whose parameters are in accordance with
those specified by the producer in the device’s technical datasheet. Therefore, it is forbidden to
supply the switch from a power sources with unknown parameters, unstable or not meeting
producer’s requirements;
10. Signal and power cables should be placed in a way excluding the possibility of damaging them by
accident. Special attention must be paid to cables getting from the switch and connecting the
power supply;
11. Electric installation supplying the device should be designed to meet the specifications given
by the producer in such a way that overloading is impossible;
12. User cannot repair or upgrade the equipment himself. All maintenance actions and repairs should
be conducted only by qualified service personnel;
13. Unplug the switch from the power source immediately and contact the proper maintenance
department when the following occurs:
 Damages to the power cord or to the plug itself;
 Liquids getting inside the device or exposure to strong mechanical shock;
 Device behaves in a way not described in the manual and all adjustments approved by the
manufacturer and possible to apply by user himself, seem not to have any effect;
 Switch is damaged;
 Atypical behaviour of the switch components may be seen (heard).
14. In necessity of repairs attention to using only original replacement parts (with their parameters
in accordance with those specified by the producer) should be paid. Non-licensed service and
non-genuine replacement parts may cause fire or electrocution;
15. After maintenance activities tests should be run to ensure proper operation of all the functional
components of the device.
Attention!!
Due to the product being constantly enhanced and optimized, certain parameters and functions
described in the manual in question may change without further notice.
Attention!!
The switch is not designed for use with sPoE (18VDC) devices!!!
Connecting this device to sPoE appliances will cause damage not covered by warranty!!!

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
5
NVS-3308SP-DIN User’s manual ver. 1.0
1. PACKAGE CONTENTS
• 8 port PoE+ Switch
• Mounting hardware and brackets for DIN TH35 rail
• User’s manual
2. MAIN CHARACTERISTICS
• 8 port switch with PoE+ function for 8x 10/100Mb/s ports operating in the IEEE 802.2af/at
standard is able to guarantee 30W of power for devices with high energy consumption, such as
infrared cameras or heaters
• The industrial housing allows it to be mounted in control cabinets
 UPLINK: 2x1Gb/s SFP. You can connect NVR or other devices requiring higher transfer rate
 Fast and easy mounting system
3. SPECIFICATION
FOREWORD INFORMATION
GENERAL
Device Type PoE+ switch
NETWORK
Ports
PoE+ Ports: 8 x 10Mb/s / 100Mb/s (at the same me the number of
available ports on the PoE + mode, reduced by capacity power
supply)
UPLINK ports: 2 x RJ45 10/100/1000Mb/s
PoE standards IEEE802.3 af, IEEE802.3 at
PoE modes Endspan (1,2+ / 3,6-)
Switching capacity 5.6 Gb/s
Protocols Support IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
MAC ADDRESS list 4K
INSTALLATION PARAMETERS
Case Metal, color navy blue, enclosure with possibility to mount on DIN
TH35 rail
Dimensions (mm) 162 (W) x 110 (H) x 45 (L)
Weight 700 g
Power Supply 48-56 VDC
Power Consumpon 120 W
Power Eciency 114 W for ports 1 to 8, up to 30 W for one port
Operang Temperature 0°C ~ 40°C

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
6
NVS-3308SP-DIN User’s manual ver. 1.0
FEATURES AND SPECIFICATION
4. POSITION AND FUNCTIONS OF SWITCH COMPONENTS
4.1 Front view
A. Informational Diodes
B. RJ45 Uplinks
C. 10/100 PoE+ Ethernet connections
4.2 Side view
D. 48-56 VDC screw connector
E. 48-56 VDC connector for powersupply
F. Grounding
The D and E connectors are interconnected. Those connections cannot be used as an
redundant power supply. It can be used for connecting multiple network switches, with addition of
more powerful powersupply.
C
F
B
E
D
A
C
B
FE
D
A
C
B

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
7
NVS-3308SP-DIN User’s manual ver. 1.0
MOUNTING SWITCH
5. Mounting switch
The switch has the option of mounting on a TH35 DIN rail. For this purpose, use the enclosed
mounting bracket with screws. The holder can be mounted in two positions so that the switch is
mounted vertically or horizontally.

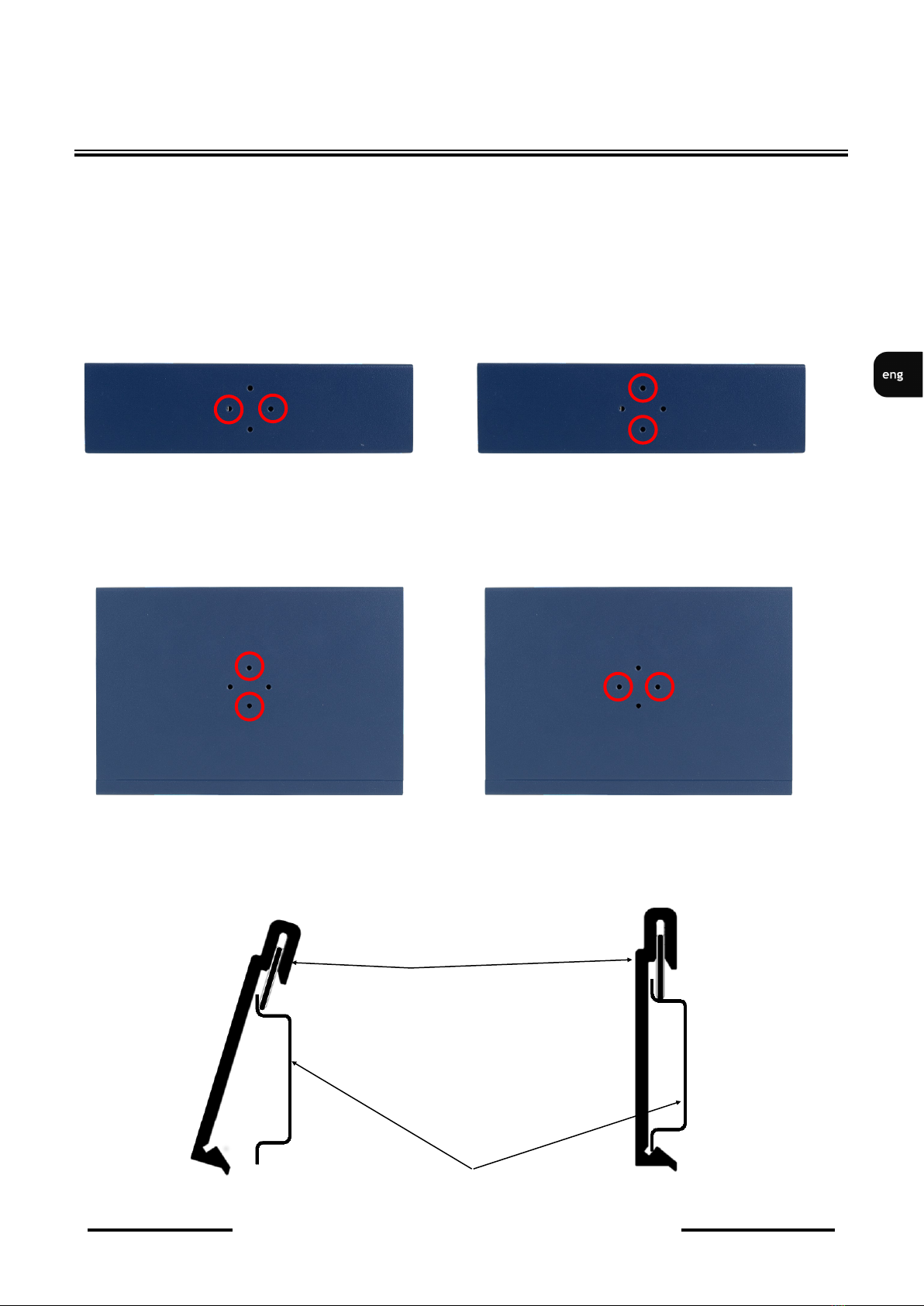

5.1 Vertical/Horizontal mounting
In order to mount the switch in a vertical position use (A) set of mounting holes, for
horizontal mounting use (B) set of mounting holes.
5.2 Side mounting
In order to mount the switch in the horizontal sidewise position, use the marked mounting
holes (C), and for the vertical sidewise position, use the mounting holes (D).
5.3 Mounting DIN TH 35 adapter
To properly mount the switch to the DIN rail, it should be done in two steps .
First step: Second step :
DIN Rail
Mounting adapter
(A) (B)
(C)
(D)

NVS-3108SP User’s manual ver. 1.1
All rights reserved © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
8
NVS-3308SP-DIN User’s manual ver. 1.0
AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
431 Pulawska St., 02-801 Warsaw, Poland
tel.: [phone], [email protected]
www.novuscctv.com
2021-03-04 JB, MK

NVS-3308SP-DIN

Instrukcja obsługi

NVS-3308SP-DIN instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
2
INFORMACJE
PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH:
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru i
kontroli oraz systemów domofonowych, nie jest przeznaczone do samodzielnego montażu w
gospodarstwach domowych przez osoby nie posiadające specjalistycznej wiedzy.
Obowiązek konsultowania się z Producentem przed wykonaniem czynności nieprzewidzianej
instrukcją obsługi albo innymi dokumentami:
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY
2014/30/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw
państw członkowskich odnoszących się do kompatybilności elektromagne-
tycznej (Dz.U. L 096 z 29.3.2014, str. 79—106, z późniejszymi zmianami)
– zwana Dyrektywa EMC
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY
2012/19/UE z dnia 4 lipca 2012 r. w sprawie zużytego sprzętu elektrycznego
i elektronicznego (WEEE) Dz.U. L 96 z 29.3.2014, str. 79—106,
z późniejszymi zmianami) – zwana Dyrektywa WEEE
DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2011/65/UE
z dnia 8 czerwca 2011 r. w sprawie ograniczenia stosowania niektórych nie-
bezpiecznych substancji w sprzęcie elektrycznym i elektronicznym
(Dz.U. L 174 z 1.7.2011, str. 88—110, z późniejszymi zmianami)
- zwana Dyrektywa RoHS

NVS-3308SP-DIN instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
3
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM
PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA.
PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI
I OBSŁUGI URZĄDZENIA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
WARUNKI BEZPIECZEŃSTWA
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji przełącznika na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od zasilania;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie należy instalować tego urządzenia w miejscu, gdzie nie można zapewnić właściwej wentylacji
(np. zamknięte szafki, itp.), co powoduje zatrzymanie się ciepła i w konsekwencji może
doprowadzić do uszkodzenia urządzenia;
8. Nie wolno umieszczać przełącznika na niestabilnych powierzchniach lub nie zalecanych przez
producenta uchwytach. Źle zamocowany przełącznik może być przyczyną groźnego dla ludzi
wypadku lub sam ulec poważnemu uszkodzeniu. Urządzenie musi być instalowane przez
wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń podanych w niniejszej
instrukcji;
9. Urządzenie może być zasilane jedynie ze źródeł o parametrach zgodnych ze wskazanymi przez
producenta w danych technicznych. Dlatego też, zabrania się zasilania przełącznika ze źródeł
o nieznanych, niestabilnych lub niezgodnych z wymaganiami określonymi przez producenta
parametrach;
UWAGI I OSTRZEŻENIA

NVS-3308SP-DIN instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
4
UWAGI I OSTRZEŻENIA
10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich
przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia
przewodów z przełącznika oraz na miejsce przyłączenia do źródła zasilania.
11. Instalacja elektryczna zasilająca przełącznik powinna być zaprojektowana z uwzględnieniem
wymagań podanych przez producenta tak, aby nie doprowadzić do jej przeciążenia;
12. Użytkownik nie może dokonywać żadnych napraw lub modernizacji urządzenia. Wszystkie
naprawy mogą być wykonywane jedynie przez wykwalifikowanych pracowników
autoryzowanego serwisu;
13. Należy niezwłocznie odłączyć urządzenie od źródła zasilania i przewodów sygnałowych oraz
skontaktować się z właściwym serwisem w następujących przypadkach:
• Uszkodzenia przewodu zasilającego lub wtyczki tego przewodu;
• Przedostania się cieczy do środka urządzenia lub gdy zostało ono narażone na silny uraz
mechaniczny;
• Urządzenie działa w sposób odbiegający od opisanego w instrukcji, a regulacje dopuszczone
przez producenta i możliwe do samodzielnego przeprowadzenia przez użytkownika nie
przynoszą spodziewanych rezultatów;
• Obudowa została uszkodzona;
• Można zaobserwować nietypowe zachowanie urządzenia.
15. W przypadku konieczności naprawy urządzenia należy upewnić się, czy pracownicy serwisu użyli
oryginalnych części zamiennych o charakterystykach elektrycznych zgodnych z wymaganiami
producenta. Nieautoryzowany serwis i nieoryginalne części mogą być przyczyną powstania pożaru
lub porażenia prądem elektrycznym;
16. Po wykonaniu czynności serwisowych należy przeprowadzić testy urządzenia i upewnić
się co do poprawności działania wszystkich podzespołów funkcjonalnych przełącznika.
Uwaga!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.
Uwaga!
Przełącznik nie współpracuje z urządzeniami sPoE (18VDC)!!!
Podłączenie takowego urządzenia może spowodować jego uszkodzenie!!!

NVS-3308SP-DIN instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
5
1. ZAWARTOŚĆ ZESTAWU
• 8 portowy przełącznik PoE+
• Uchwyt montażowy na szynę DIN TH35
• Instrukcja obsługi.
2. CHARAKTERYSTYKA OGÓLNA
• 8 portowy przełącznik z funkcją PoE+ dla 8 portów 10/100Mb/s pracujących w standardzie IEEE
802.2af/at jest w stanie zagwarantować 30W mocy dla urządzeń o dużym zużyciu energii takich jak
kamery z podczerwienią czy grzałką.
• Przemysłowa obudowa umożliwia montaż w szafach sterowniczych
• UPLINK: 2x1Gb/s RJ45. Do portu UPLINK można podłączyć NVR albo inne urządzenia
wymagające wyższego transferu
• Szybki i łatwy montaż
3. DANE TECHNICZNE
INFORMACJE WSTĘPNE
OGÓLNE
Typ urządzenia Przełącznik sieciowy PoE+
SIEĆ
Porty zewnętrzne
Porty PoE+: 8 x 10Mb/s / 100Mb/s (ilość dostępnych równocześnie
portów w trybie PoE+ jest ograniczona wydajnością zasilacza)
Porty optyczne UPLINK: 2 x RJ45 10/100/1000Mb/s
Standardy PoE IEEE802.3 af, IEEE802.3 at
Tryb zasilania PoE Endspan (1,2+ / 3,6-)
Łączna przepustowość 5.6 Gb/s
Obsługiwane protokoły IEEE 802.3, IEEE 802.3u, IEEE 802.3x
Lista adresów MAC 4K
PARAMETRY INSTALACYJNE
Obudowa Metal, kolor granatowy, przemysłowa z możliwością montażu
na szynie DIN TH35
Wymiary (mm) 162 (szer.) x 110 (wys.) x 45 (dł.)
Masa 700 g
Zasilanie 48-56 VDC
Pobór mocy 120 W
Wydajność portów 114 W dla portów 1 do 8, nie więcej niż 30 W dla jednego portu
Temperatura pracy 0°C ~ 40°C

NVS-3308SP-DIN instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
6
ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA
4. ROZMIESZCZENIE I FUNKCJA ELEMENTÓW PRZEŁĄCZNIKA
4.1 Widok z przodu
A. Diody informacyjne
B. Gniazda Uplink RJ45
C. Gniazda Ethernet 10/100 PoE+
4.2 Widok z boku
D. Złącze śrubowe dla zasilania 48-56 VDC
E. Złącze zasilające do podłączenia zasilacza 48-56 VDC
F. Uziemienie
Złącza D i E są ze sobą wewnętrznie połączone. Te połączenia nie powinny być
wykorzystywane jako redundantne źródło zasilania dla przełącznika. Używać je można do łączenia
kaskadowego wielu przełączników sieciowych przy użyciu odpowiednio wydajnego zasilacza.
FE
D
A
C
B

NVS-3308SP-DIN instrukcja obsługi wer. 1.0
Wszelkie prawa zastrzeżone © AAT SYSTEMY BEZPIECZEŃSTWA sp. z o.o.
7
MONTAŻ PRZEŁĄCZNIKA
5. Montaż przełącznika
Przełącznik posiada możliwość montażu na szynie DIN TH35. Do tego celu należy
wykorzystać dołączony do zestawu uchwyt montażowy wraz z śrubami. Uchwyt można zamontować
w czterech pozycjach tak aby przełącznik był zamocowany pionowo, poziomo oraz dwóch pozycjach
bocznych.
5.1 Montaż pionowy/poziomy
W celu zamocowania przełącznika w pozycji pionowej należy wykorzystać zaznaczone
otwory montażowe (A), natomiast w pozycji poziomej otwory montażowe (B).
5.2 Montaż boczny
W celu zamocowania przełącznika w pozycji bocznej poziomej należy wykorzystać
zaznaczone otwory montażowe (C), natomiast dla pozycji bocznej pionowej otwory montażowe (D) .
5.3 Montaż uchwytu do szyny DIN TH 35
Aby poprawnie zamocować przełącznik do szyny DIN należy wykonać to w dwóch krokach.
Pierwszy: Drugi:
Szyna DIN
Uchwyt montażowy
(A) (B)
(C)
(D)
