Nss Sidewinder bp 30 Manual

Sidewinder BP 30

INSTRUCTION AND MAINTENANCE HANDBOOK

MANUAL USO Y MANTENIMIENTO

NOTICE D’UTILISATION ET ENTRETIEN

HANDBUCH FÜR GEBRAUCH UND WARTUNG

MANUALE USO E MANUTENZIONE

36.00.28

Sidewinder BP 30

Important!

Save this manual. It must always be available for consultation.

This symbol attracts attention to important safety regulations which must be applied to avoid injury or damage to your property or

that of others.

Before starting work with your motor-sweeper, read all the instructions in this manual, and follow them to the letter.

For optimum efficiency and the longest machine working life, comply in full with the routine maintenance table.

Thank you for choosing our products; please do not hesitate to contact us for any requirements.

Caution!

1) This machine is intended for use as a sweeper only. We therefore accept no responsibility for any damage deriving from its use

for any other purpose. All risks are for the user’s account.

2) This motor-sweeper is not suitable for sweeping toxic substances. It is a U class machine.

3) The motor-sweeper must only be used by trained and authorised personnel.

4) Always park the motor-sweeper on a surface on which it stands perfectly stable.

5) Keep all bystanders, and particularly children, well clear of the motor-sweeper when in use.

6) Make sure that the motor is stopped before opening the bonnet.

7) The motor-sweeper may be lifted or towed up a ramp to place it on a transport vehicle or rigidly anchored to a pallet lefted using

an ordinary fork-lift truck or similar equipment.

8) When transporting the sweeper make sure that it is well secured to the vehicle.

9) Refuse disposal must be carried out in accordance with national laws.

10) During cleaning, maintenance and parts replacement make sure that the starting switch is off and that the safety sensor has

not been tampered with.

11) Only charge the battery in a sheltered and ventilated area.

12) Remove the key when you finish work to avoid unauthorised use of the motor-sweeper.

Preliminary information

CAUTION: Highlights procedures to be complied with in order to avoid damage to the machine and the creation of

hazards.

DANGER: Highlights the presence of hazards which cause residual risks requiring attention from the operator in

order to prevent injury and/or damage.

Importante!

Conservar el presente manual a mano para posteriores consultas.

Este símbolo indica las normas de seguridad importantes que, de no seguirse, pueden causar daños personales y/o

materiales, ya sean de su propiedad o ajenos.

Antes de poner en funcionamiento su barredora, lea con atención todas las instrucciones del presente manual y respete las

indicaciones facilitadas.

Para obtner el máximo rendimiento y duración de la máquina, respete escrupulosamente la tabla que indica las operaciones

periódicas que deben efectuarse.

Les agradecemos la confianza que han depositado en nosotros y quedamos a su entera disposición en caso de necesidad.

Atención!

1) Esta máquina debe utilizarse únicamente como barredora. Por tanto, NSS declina toda responsabilidad por los posibles daños

derivados de cualquier otro uso diferente de éste. El riesgo es enteramente responsabilidad del usuario.

2) Esta máquina no es apta para aspirar sustancias tóxicas, por este motivo se clasifica en la categoría U.

3) La barredora debe ser utilizada sólo por personal especializado y autorizado.

4) Asegúrese de que la máquina quede en posición estable cuando esté aparcada.

5) Mantenga alejadas a las personas, y especialmente a los niños, durante el funcionamiento de la máquina.

6) El motor sólo se puede abrir cuando el motor está parado.

7)Parasubirlabarredoramecánicaalvehículodetransporteesposibleelevarlaoremolcarlaporunarampaobienanclarlarígidamente

a un palet y elevarla con una carretilla elevadora o un sitema similar.

8) Durante el transporte, la barredora debe estar fijada al medio de transporte.

9) La eliminación de los residuos recogidos por la barredora debe realizarse cumpliendo con las leyes vigentes en materia del país

donde se utilice la máquina.

10) Durante las operaciones de limpieza, mantenimiento y cambio de piezas, el interruptor de puesta en marcha debe estar apagado.

11) La batería debe cargarse sólo en lugares cubiertos y bien aireados.

12) Extraiga la llave para evitar que personas no autorizadas utilicen la máquina.

Información preliminar

ATENCIÓN: indica normas de comportamiento que deben respetarse a fin de evitar daños a la máquina y situaciones

peligrosas.

PELIGRO: indica la presencia de peligros que provocan riesgos residuos a los que el operador debe prestar atención

a fin de evitar accidentes y/o daños materiales.

Sidewinder BP 30

Important!

Le présent manuel doit être soigneusement conservé, à un endroit permettant sa consultation immédiate en cas de

besoin

Ce symbole attire l’attention sur les normes de sécurité importantes dont la violation peut causer des dommages à la sécurité

personnelle et/ou à votre propriété ou à celle d’autrui.

Avant d’utiliser votre balayeuse, lisez attentivement toutes les instructions de ce manuel et conformez-vous aux indications y

contenues. En vue d’obtenir le résultat maximum d’efficacité et de durée de la machine, suivez scrupuleusement le tableau

indiquant les opérations périodiques à exécuter.

Nous tenons à vous remercier de nous avoir choisis lors de votre achat et nous restons à votre complète disposition pour toute

nécessité éventuelle de votre part. Attention!

1) Cette machine est destinée exclusivement à l’utilisation en tant que balayeuse. C’est pourquoi, pour tout autre emploi différent de

sa destination, nous déclinons toute responsabilité en ce qui concerne les dommages pouvant s’ensuivre. Le risque est tout à fait à

la charge de l’utilisateur.

2) Cette machine ne convient pas à aspirer de substances toxiques et doit être classée dans la catégorie U.

3) La balayeuse ne doit être utilisée que par du personnel formé et autorisé.

4) Lors du stationnement, veiller à ce que la machine soit stable.

5) A chaque fois que la machine est en service, s’assurer que personne n’est à proximité de la machine, notamment les enfants.

6) Ne pas ouvrir le capot si le moteur est en fonction.

7) Pour la charger sur un véhicule de transport, la balayeuse peut être ou bien tractée sur une rampe ou bien solidement arrimée sur

un palette puis soulevée à l’aide d’un chariot élévateur ou autre engin de levage.

8) Lors du transport, fixer la balayeuse au véhicule.

9) L’écoulement des déchets ramassés doit se faire en conformité avec les lois nationales en vigueur en matière.

10) Pendant les opérations de nettoyage, entretien e remplacement des pièces, l’interrupteur de démarrage doit être éteint.

11) La recharge de la batterie doit absolument se faire dans un endroit couvert et ventilé.

12) Enlever la clé pour éviter tout utilisation abusive.

Informations preliminaires

ATTENTION:rappelle la nécessitéderespectercertaines règles de comportementafindeprévenir les risques de dommages

de la machine et les situations dangereuses.

DANGER: souligne la présence de dangers relatifs à des risques résiduels auxquels l’opérateur doit prêter la plus

grande attention pour prévenir blessures et dommages matériels.

Wichtig!

Dieses Hanbuch sollte sorgfältig aufbewahrt werden, damit es im Bedardfsfall verfügbar ist.

Durch dieses Symbol sind Sicherheitsnormen gekennzeichnet, deren Mißachtung Personen- oder Sachschäden mit sich

bringen kann.

Vor der Inbetriebnahme Ihrer Kehrmaschine lesen Sie bitte mit der größten Aufmerksamkeit sämtliche Anleitungen des

vorliegenden Handbuchs und jene des Motors. Der einwandfreie Maschinenbetrieb setzt die genaue Befolgung dieser Anleitungen

voraus. Die Wartungsarbeiten sind mit Regelmäßigkeit gemäß Tabelle auszuführen, damit Ihre Maschine die bewährten

Eigenschaften an Leistung und Lebensdauer erbringen kann.

Wir freuen uns, daß Sie unser Produkt den anderen bevorzugt haben und stehen Ihnen stets gern in allen Bedarfsfällen zur

Verfügung. Achtung!

1) Diese Maschine ist ausschließlich für den Einsatz als Kehrmaschine ausgelegt. Der Hersteller haftet nicht für Folgeschäden, die

durch den betriebsfremden Einsatz bewirkt sind. Der Benützer übernimmt das volle Risiko.

2) Die Maschine darf nicht für gesundheitsgefährdende Staubarten eingesetzt werden (Kategorie U).

3) Die Kehrmaschine darf nur von geschultem und befugtem Personal bedient werden.

4) Sicherstellen, daß die abgestellte Maschine sicher steht.

5) Während des Betriebs Unbefügte und vor allem Kinder verhalten.

6) Die Haube darf nur dann geöffnet werden, wenn der Motor abgestellt ist.

7) Um die Kehrmaschine auf ein Trensportfahrzeug zu laden, stellen Sie die Maschine auf eine Pallete, so können sie die

Maschine mit einem Gabel stapler verlader. Sie können die Kehrmaschine auch auf eine Rampe fahren und sie so verladen.

8) Beim Transport muß die Kehrmaschine auf dem Fahrzeug befestigt werden.

9) In Übereinstimmung mit den örtlich geltenden Vorschriften entsorgen.

10) Während der Reinigung, Wartung und Ersetzung von Bestandteilen muß der Anlasserschalter ausgeschaltet sein.

11) Die Batterie darf nur in einem überdachten Raum aufgeladen werden.

12) Den Anlasserschlüssel abziehen, um unbefugten Betrieb zu vermeiden.

Vorbermerkungen

ACHTUNG: Hebt Verhaltensweisen in den Vordergrund, die zur Verhinderung von Maschinenschäden und

gefährdenden Situationen zu befolgen sind.

GEFAHR: Weist auf vorhandene, Restgefahren erzeugende Gefahren hin, auf die der Bediener achten muss, um

Unfälle und/oder Sachschäden zu vermeiden.

Sidewinder BP 30

Importante!

Il presente manuale deve essere conservato con cura. Deve essere sempre disponibile per la consultazione

Questo simbolo attira l’attenzione su quelle importanti norme di sicurezza che se non applicate possono causare danni alla

sicurezza personale e/o alla proprietà Vostra o altrui.

Prima di iniziare ad operare con la Vostra motoscopa, leggere con attenzione tutte le istruzioni di questo manuale e attenersi alle

indicazioni in esse riportate.

Per ottenere il massimo risultato di efficienza e durata della macchina, attenersi scrupolosamente alla tabella che indica le opera-

zioni periodiche da eseguire.

Desideriamo ringraziarVi per la preferenza a noi accordata e rimaniamo a Vostra completa disposizione per ogni Vostra necessità.

Attenzione!

1) Questa macchina è destinata esclusivamente all’impiego come spazzatrice. Pertanto, per qualsiasi altro impiego diverso da questa

destinazione, non ci assumiamo alcuna responsabilità per gli eventuali danni risultanti. Il rischio è a pieno carico dell’utente.

2) Questa macchina non è adatta ad aspirare sostanze tossiche, pertanto è da classificarsi di categoria U.

3) La motoscopa deve essere usata solamente da personale addestrato ed autorizzato.

4) Assicurarsi che la macchina parcheggiata rimanga stabile.

5) Mantenere lontane le persone e specialmente i bambini durante l’uso.

6) L’apertura della cofanatura deve avvenire solo quando il motore non è in funzione.

7) La motoscopa può essere sollevata o trainandola su una rampa per farla salire sul mezzo di trasporto oppure ancorata rigidamente

ad un pallet o sollevata utilizzando un comune muletto o mezzo analogo.

8) La motoscopa, durante il trasporto, deve essere fissata all’automezzo.

9) Lo smaltimento dei rifiuti raccolti dalla macchina deve essere effettuato in conformità alle leggi nazionali vigenti in materia.

10) Durante le operazioni di pulizia, manutenzione e sostituzione delle parti, l’interruttore di avviamento deve essere spento .

11) La batteria deve essere caricata solo in ambiente coperto e ventilato.

12) Rimuovere la chiave ed evitare l’uso non autorizzato.

Informazioni preliminari

ATTENZIONE: Evidenzia norme comportamentali da rispettare onde evitare danni alla macchina e la nascita di situa-

zioni pericolose.

PERICOLO: Evidenzia la presenza di pericoli che causano rischi residui a cui l’operatore deve porre attenzione ai fini

di evitare infortuni e/o danni alle cose.

Sidewinder BP 30

TABLE OF CONTENTS page

Generalities............................................................................................................................................ 11

Data for motor-sweeper identification ...................................................................................................... 11

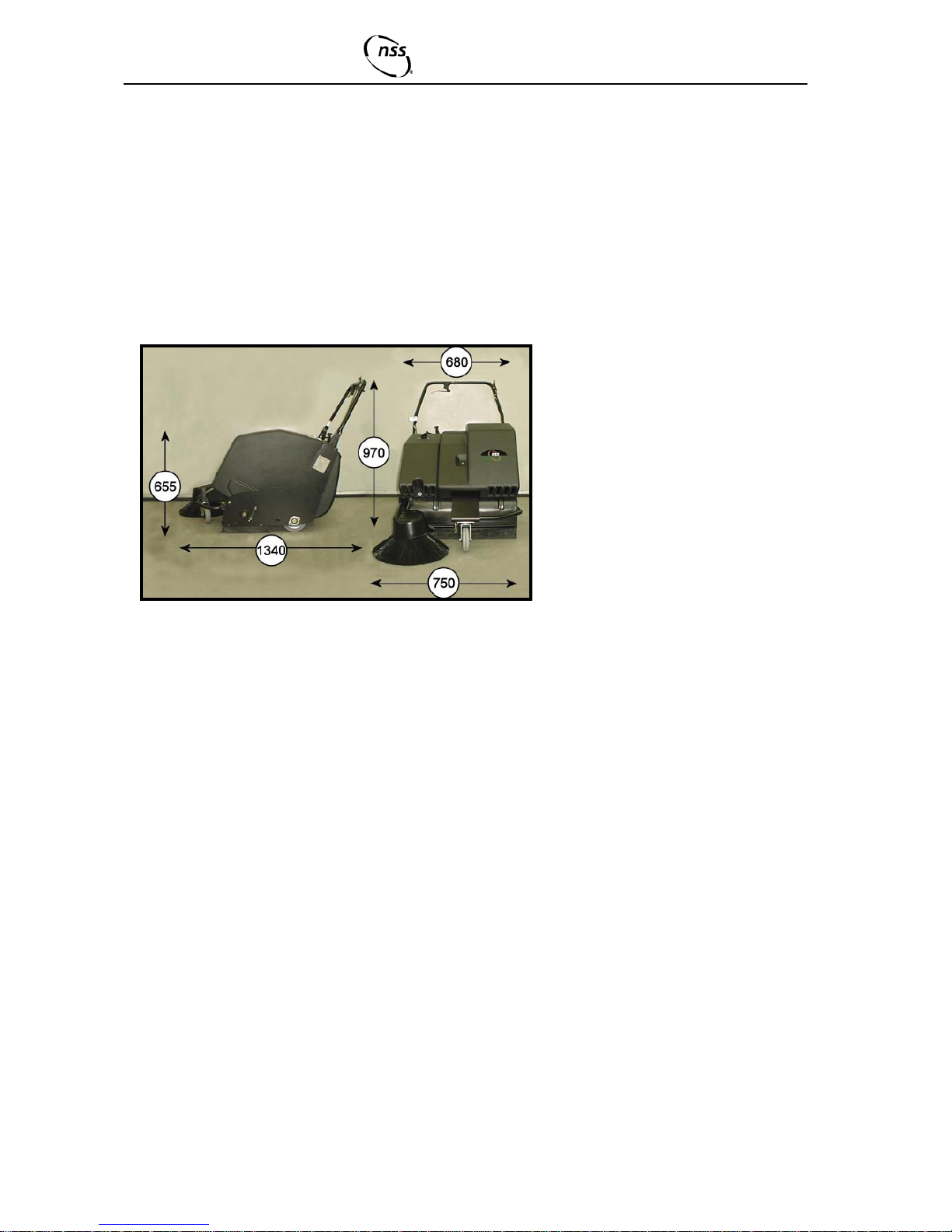

Technical specifications ........................................................................................................................... 12

Controls ................................................................................................................................................... 22

General safety regulations....................................................................................................................... 23

Operating the motor-sweeper .............................................................................................................. 26

Starting the motor sweeper for the first time ............................................................................................ 26

Starting work............................................................................................................................................ 26

Regulations to be followed during operation ............................................................................................ 28

Maintenanceregulations.......................................................................................................................... 28

Maintenance........................................................................................................................................... 30

Main brush .......................................................................................................................................... 30

• Adjusting the main brush .................................................................................................................... 30

• Replacing the main brush................................................................................................................... 30

Side brush........................................................................................................................................... 32

• Adjusting the side brush ..................................................................................................................... 32

• Replacing the side brush .................................................................................................................... 32

Sweeper drive system........................................................................................................................... 34

Panel type dust filter ............................................................................................................................. 36

Electrical system ................................................................................................................................... 38

Electrical wiring diagram ...................................................................................................................... 40

Refuse contain....................................................................................................................................... 41

Routine control and maintenance operations and safety checks ..................................................... 42

Troubleshooting .................................................................................................................................... 45

Safety information ................................................................................................................................. 45

Sidewinder BP 30

ÍNDICE Página

Generalidades........................................................................................................................................ 11

Datos de la identificación de la barredora................................................................................................ 11

Características técnicas .......................................................................................................................... 14

Mandos ................................................................................................................................................... 22

Normas de seguridad generales.............................................................................................................. 23

Uso de la barredora ............................................................................................................................... 26

Normas para la primera puesta en marcha de la barredora .................................................................... 26

Operaciones a realizar para la puesta en marcha de la barredora .......................................................... 26

Normas que deben seguirse durante el funcionamiento.......................................................................... 28

Normas para el mantenimiento................................................................................................................ 28

Mantenimiento ....................................................................................................................................... 30

Cepillo central........................................................................................................................................ 30

• Regulación del cepillo central ......................................................................................................... 30

• Sustitución del cepillo central ......................................................................................................... 30

Cepillo lateral ......................................................................................................................................... 32

•Regulación del cepillo lateral ............................................................................................................... 32

•Sustitución del cepillo lateral ............................................................................................................... 32

Sisteme de avance ................................................................................................................................ 34

Filtros del panel para el control del polvo ........................................................................................... 36

Instalación eléctrica .............................................................................................................................. 38

Esquema de la instalación eléctrica..................................................................................................... 40

Contenedor de basura .......................................................................................................................... 41

Operaciones periódicas de mantenimiento y comprobación y controles de seguridad ................. 42

Búsqueda de averías............................................................................................................................. 46

Medidas de seguridad........................................................................................................................... 46

Sidewinder BP 30

TABLE DES MATIERES page

Généralités1........................................................................................................................................... 1

Données pour l’identification de la balayeuse .......................................................................................... 11

Caractéristiquestechniques .................................................................................................................... 16

Commandes............................................................................................................................................ 22

Normes de sécurité générales................................................................................................................. 24

Emploi de la balayeuse ......................................................................................................................... 26

Instruction pour la mise en service de la balayeuse................................................................................. 26

Opèrations à effectuer pour la mise en service de la balayeuse .............................................................. 26

Normes à suivre au cours du fonctionnement ......................................................................................... 28

Normes d’entretien .................................................................................................................................. 28

Entretien................................................................................................................................................. 30

Balai central ........................................................................................................................................... 30

• Réglage du balai central .................................................................................................................... 30

• Remplacement du balai central.......................................................................................................... 30

Balai lateral ............................................................................................................................................ 32

• Réglage du balai lateral ..................................................................................................................... 32

• Remplacement du balai lateral........................................................................................................... 32

Système d’avance ................................................................................................................................. 34

Filtres à poussière en panneau ............................................................................................................ 36

Installation électrique............................................................................................................................ 38

Schéma installation électrique ............................................................................................................. 40

Conteneur à déchets ............................................................................................................................. 41

Opérations périodiques de contrôle et entretien et contrôle de sécurité ......................................... 43

Recherche des pannes.......................................................................................................................... 47

Informations de sécurité ....................................................................................................................... 47

Sidewinder BP 30

INHALTSVERZEICHNIS Seite

Allgemeines ........................................................................................................................................... 11

Kenndaten der Kehrmaschine ................................................................................................................. 11

Technische Eigenschaften....................................................................................................................... 18

Steuerelemente ....................................................................................................................................... 22

Sicherheitsvorschriften ............................................................................................................................ 24

Benutzung der Kehrmaschine.............................................................................................................. 27

Hinweise für die erste Imbetriebnahme der Kehrmaschine...................................................................... 27

Imbetriebnahme der Kehrmaschine......................................................................................................... 27

Vorschriften für einen störungsfreien Betrieb ........................................................................................... 29

Wartungsvorschriften............................................................................................................................... 29

Wartungsarbeiten .................................................................................................................................. 31

Hauptbürste ........................................................................................................................................... 31

• Einstellung der Hauptbürste ........................................................................................................... 31

• Ersetzen der Hauptbürste............................................................................................................... 31

Seitenbürste........................................................................................................................................... 33

• Einstellung der Seitenbürste........................................................................................................... 33

• Ersetzen der Seitenbürste .............................................................................................................. 33

Antriebssystem...................................................................................................................................... 35

Flachfilter zum Staubluftfiltrieren......................................................................................................... 37

ElektrischeAnlage................................................................................................................................. 39

Schaltplan .............................................................................................................................................. 40

Schumtzbehälter ................................................................................................................................... 41

Arbeiten zur Regelmäßigen Überprüfung und Wartung und Sicherheitskontrollen ........................ 43

Fehlersuche ........................................................................................................................................... 48

Informationen über die Sicherheit ....................................................................................................... 48

Sidewinder BP 30

INDICE DEGLI ARGOMENTI pag.

Generalità............................................................................................................................................... 11

Dati per l’dentificazione della motoscopa................................................................................................. 11

Caratteristiche tecniche ........................................................................................................................... 20

Comandi .................................................................................................................................................. 22

Norme di sicurezza generali .................................................................................................................... 25

Uso della motoscopa............................................................................................................................. 27

Norme per la prima messa in funzione della motoscopa ......................................................................... 27

Operazioni per la prima messa in funzione della motoscopa ................................................................... 27

Norme da seguire durante il funzionamento ............................................................................................ 29

Norme per la manutenzione .................................................................................................................... 29

Piani di manutenzione........................................................................................................................... 31

Spazzola centrale .................................................................................................................................. 31

• Regolazione spazzola centrale ....................................................................................................... 31

• Sostituzione spazzola centrale ....................................................................................................... 31

Spazzola laterale.................................................................................................................................... 33

• Regolazione spazzola laterale ........................................................................................................ 33

• Sostituzione spazzola laterale ........................................................................................................ 33

Sistema di avanzamento....................................................................................................................... 35

Filtri a pannello ...................................................................................................................................... 37

Impianto elettrico................................................................................................................................... 39

Schema impianto elettrico .................................................................................................................... 40

Contenitore rifiuti .................................................................................................................................. 41

Operazioni periodiche di controllo e manutenzione e controlli di sicurezza.................................... 44

Ricerca dei guasti.................................................................................................................................. 49

Informazioni di sicurezza...................................................................................................................... 49

Sidewinder BP 30

GENERALITIES

DATA FOR MOTOR-SWEEPER IDENTIFICATION

GENERALIDADES

DATOS DE IDENTIFICACIÓN DE LABARREDORA

GENERALITES

DONNEES POUR L’IDENTIFICATION DE LABALAYEUSE

ALLGEMEINES

KENNDATEN DER KEHRMASCHINE

GENERALITÁ

DATI PER L’IDENTIFICAZIONE DELLA MOTOSCOPA

MOTOR-SWEEPER NAME TYPE LABEL

ETIQUETA DE RESUMEN DEL TIPO DE BARREDORA

ÉTIQUETTE D’IDENTIFICATION DU TYPE DE BALAYEUSE

TYPENSCHILD DER KEHRMASCHINE

TARGHETTA RIASSUNTIVA DEL TIPO DI MOTOSCOPA

Sidewinder BP 30

TECHNICALSPECIFICATIONS

DIMENSIONS

Width without side brush ..........................................................................................................................mm 680

Length .......................................................................................................................................................mm 1340

Max. height ...............................................................................................................................................mm 970

Min. height ................................................................................................................................................mm 655

Weight (without batteries).........................................................................................................................kg 68

Weight (with batteries)..............................................................................................................................kg 131

DIMENSIONS OF PACKING

Width.........................................................................................................................................................mm 760

Length .......................................................................................................................................................mm 1,220

Height........................................................................................................................................................mm 820

Weight (packing only) ...............................................................................................................................kg 22

Fig.1 - Dimensions of motor-sweeper

BIN CAPACITY

Bin volume ................................................................................................................................................l 51

PERFORMANCE

Working speed..........................................................................................................................................km/h 0 ÷ 4

Min. turning circle .....................................................................................................................................mm 1,500

Max. negotiable gradient (occasional)

with bin full and side brush raised ............................................................................................................% 18

CLEANING DATA

Cleaning width, main brush only ..............................................................................................................mm 600

Cleaning width, main and side brush .......................................................................................................mm 750

Main brush speed .....................................................................................................................................rpm 400

Side brush speed......................................................................................................................................rpm 55

SUSPENSION

Wheels......................................................................................................................................................no. 3

Suspension type .......................................................................................................................................rigid

Superelastic front wheel ...........................................................................................................................ø mm 125/37.5-50

Superelastic rear wheel ............................................................................................................................ø mm 160/40-80

DRIVE

Transmission to rear wheels ....................................................................................................................mechanical

STEERING

Type ..........................................................................................................................................................handlebar (adjustable)

BRAKE

Parking brake............................................................................................................................................pedal type on front wheel

DUST FILTERING SYSTEM

No. of panel filters.....................................................................................................................................1

Filter surface area.....................................................................................................................................m² 2.68

Filter material ............................................................................................................................................cellulose or polyester

Sidewinder BP 30

DUST SUCTION SYSTEM

Centrifugal fan, suction capacity ..............................................................................................................m3/h 650

Fan speed .................................................................................................................................................rpm 2,600

Suction vacuum (filter body) (column of water) .......................................................................................mm 20

Fan diameter.............................................................................................................................................mm 230

Suction shut-off.........................................................................................................................................with trottle

FILTER CLEANER

Type ..........................................................................................................................................................manual

ELECTRICAL SYSTEM

Voltage ......................................................................................................................................................V 12

Battery......................................................................................................................................................V - Ah 12-145

Autonomy*.................................................................................................................................................................................................................................................... hours 5

MOTOR

Power ........................................................................................................................................................V - W 12 - 440

Speed ........................................................................................................................................................rpm 2,600

Protection rating .......................................................................................................................................IP 20

NOISE

Sound pressure level in operating position (ISO 3746/95) ......................................................................dB(A) 65,5

VIBRATION

Frequency weighted acceleration value (ISO 5349/86) ...........................................................................m/s² < 2,5

* Important!

Autonomy depends on the type of battery fitted.

Sidewinder BP 30

CARACTERÍSTICAS TÉCNICAS

DIMENSIONES

Anchura sin cepillo lateral ........................................................................................................................mm 680

Longitud ....................................................................................................................................................mm 1340

Altura max.................................................................................................................................................mm 970

Altura min..................................................................................................................................................mm 655

Peso (sin baterías) ...................................................................................................................................mm 68

Peso (con baterías) ..................................................................................................................................mm 131

DIMENSIONES DEL EMBALAJE

Anchura.....................................................................................................................................................mm 760

Longitud ....................................................................................................................................................mm 1220

Altura.........................................................................................................................................................mm 820

Peso del embalaje ....................................................................................................................................kg 22

Fig. 1 -Dimensiones

CAPACIDAD DEL CONTENEDOR

Capacidad geométrica..............................................................................................................................l 51

PRESTACIONES

Velocidad de trabajo .................................................................................................................................km/h 0¸4

Espacio mínimo para la inversión del sentido de marcha ......................................................................mm 1500

Pendiente máxima superable

con contenedor cargado y cepillo lateral levantado.................................................................................% 18

ANCHURA DE LIMPIEZA

Sólo con el cepillo central.........................................................................................................................mm 600

Con el cepillo central y con el lateral .......................................................................................................mm 750

Revoluciones cepillo central.....................................................................................................................r.p.m. 400

Revoluciones cepillo lateral......................................................................................................................r.p.m. 55

SUSPENSIÓN

Ruedas......................................................................................................................................................3

Suspensión ...............................................................................................................................................rígida

Rueda delantera super-elástica ...............................................................................................................ø 125/37, 5-50 mm

Rueda trasera super-elástica ...................................................................................................................ø 160/40-80 mm

TRACCIÓN

Transmisión de las ruedas traseras .........................................................................................................mecánica

GUÍA

Sistema.....................................................................................................................................................con manillar regulable

FRENO

Freno de estacionamiento........................................................................................................................en la rueda delantera

SISTEMA DE FILTRACIÓN DEL POLVO

Filtros del panel ........................................................................................................................................1

Superficie filtrante.....................................................................................................................................m² 2,68

Material filtrante ........................................................................................................................................celulosa o poliéster

Sidewinder BP 30

ASPIRACIÓN DEL POLVO

Ventilador centrífugo de capacidad de aspiración ...................................................................................m3/h 650

Velocidad ..................................................................................................................................................r.p.m. 2600

Depresión en la columna del agua (caja del filtro)...................................................................................mm 20

Ventilador ..................................................................................................................................................ø 230 mm

Cierre de la aspiración.............................................................................................................................. de mariposa

SACUDIDOR DEL FILTRO DEL POLVO

Sistema.....................................................................................................................................................manual

INSTALLACIÓN ELÉCTRICA

Tensión......................................................................................................................................................V 12

Batería ......................................................................................................................................................V-Ah 12-145

Autonomia* ...............................................................................................................................................h 5

MOTOR

Potencia ....................................................................................................................................................V-W 12-4040

Revoluciones del motor ............................................................................................................................r.p.m. 2600

Grado de protección .................................................................................................................................IP 20

INTENSIDADACÚSTICA

Nivel de presión acústica en el lugar de trabajo (ISO 3746/95) .............................................................. dB (A) 65,5

VIBRACIÓN

Nivel de las aceleraciones ponderadas en frecuencia (ISO 5349/86) ....................................................m/s² <2,5

*Atención!

L’autonomia puede cambiar en base al tipo de batería.

Sidewinder BP 30

CARACTÉRISTIQUES TECHNIQUES

DIMENSIONS

Largeur sans balai latéral .........................................................................................................................mm 680

Longueur...................................................................................................................................................mm 1340

Hauteur maxi. ...........................................................................................................................................mm 970

Hauteur mini. ............................................................................................................................................mm 655

Poids (sans batterie).................................................................................................................................kg 68

Poids (avec batterie).................................................................................................................................kg 131

DIMENSIONS EMBALLAGE

Largeur......................................................................................................................................................mm 760

Longueur...................................................................................................................................................mm 1.220

Hauteur .....................................................................................................................................................mm 820

Poids emballage .......................................................................................................................................kg 22

Fig. 1 - Dimensions de la balayeuse

CAPACITE DU BAC

Capacité géométrique ..............................................................................................................................l 51

PERFORMANCES

Vitesse de fonctionnement .......................................................................................................................km/h 0 ÷ 4

Espace minimal pour inversion en U .......................................................................................................mm 1500

Inclinaison maximale surmontable

(emploi occasionnel) avec le bac plein et le balai latéral soulevé..........................................................% 18

LARGEUR DE NETTOYAGE

Avec balai central .....................................................................................................................................mm 600

Avec balai central et balai latéral .............................................................................................................mm 750

Tours balai central ....................................................................................................................................tr/mn. 400

Tours balai latéral .....................................................................................................................................tr/mn. 55

SUSPENSION

Roues........................................................................................................................................................n° 3

Suspension ...............................................................................................................................................rigide

Roue avant super-élastique .....................................................................................................................ø mm 125/37,5-50

Roue arrière super-élastique ....................................................................................................................ø mm 160/40-80

AVANCEMENT

Transmission sur roues arrière.................................................................................................................mécanique

DIRECTION

Système avec guidon (réglable)

FREIN

Frein de stationnement.............................................................................................................................à pédale sur la roue avant

Sidewinder BP 30

DISPOSITIF DE FILTRATION DES POUSSIERES

Filtre en panneau ......................................................................................................................................n° 1

Surface filtrante ........................................................................................................................................m² 2,68

Matériel filtrant ..........................................................................................................................................cellulose ou polyester

ASPIRATION POUSSIERES

Ventilateur centrifuge capacité aspiration ................................................................................................m³/h 650

Vitesse ......................................................................................................................................................tours/mn. 2.600

Dépression en colonne d’eau (caisse filtre) .............................................................................................mm 20

Ventilateur .................................................................................................................................................ø mm 230

Fermeture aspiration ................................................................................................................................à papillon

SECOUEUR FILTRE POUSSIERES

Système........................................................................................................................................................manuel

INSTALLATION ELECTRIQUE

Tension......................................................................................................................................................V 12

Batterie......................................................................................................................................................V - Ah 12-145

Autonomie*...............................................................................................................................................heures 5

MOTEUR

Puissance .................................................................................................................................................V-W 12-440

Tours moteur .............................................................................................................................................tr/mn. 2.600

Degré de protection ..................................................................................................................................IP 20

BRUIT

Niveau pression acoustique relatif au poste de travail (ISO 3746/95) ....................................................dB (A) 65,5

VIBRATIONS

Valeur des accélérations pondérées en fréquence (ISO 5349/86)..........................................................m/s²< 2,5

* Attention!

L’autonomie peut varier selon le type de batteries.

Sidewinder BP 30

TECHNISCHE EIGENSCHAFTEN

ABMESSUNGEN

Breite ohne Seitenbürste ..........................................................................................................................mm 680

Länge ........................................................................................................................................................mm 1340

Max. Höhe.................................................................................................................................................mm 970

Min. Höhe..................................................................................................................................................mm 655

Gewicht (ohne Batterien)..........................................................................................................................kg 68

Gewicht (mit Batterien) .............................................................................................................................kg 131

VERPACKUNGSABMESSUNGEN

Breite.........................................................................................................................................................mm 760

Länge ........................................................................................................................................................mm 1.220

Höhe .........................................................................................................................................................mm 820

Gewicht der Verpackung ..........................................................................................................................kg 22

Abb.1 - Abmessungen der Kehrmaschine

FASSUNGSVERMÖGEN DES BEHÄLTERS

Geometrisches Fassungsvermögen ........................................................................................................l 51

LEISTUNGEN

Arbeitsgeschwindigkeit .............................................................................................................................km/h 0 ÷ 4

Mindest-Wendebereich.............................................................................................................................mm 1.500

Maximal erreichbarer Neigungswinkel (nicht bei Dauerbetrieb)

bei vollem Auffangbehälter und angehobener Seitenbürste ....................................................................% 18

KEHRDATEN

Kehrbreite mit nur der Hauptbürste..........................................................................................................mm 600

Kehrbreite mit der Haupt- und Seitenbürste ............................................................................................mm 750

Drehzahl der Hauptbürste ........................................................................................................................U/Min 400

Drehzahl der Seitenbürste........................................................................................................................U/Min 55

AUFHÄNGUNG

Anzahl Räder ............................................................................................................................................3

Aufhängungstyp........................................................................................................................................steif

Superelastisches Vorderrad .....................................................................................................................ø mm 125/37,5-50

Superelastisches Hinterrad ......................................................................................................................ø mm 160/40-80

VORWÄRTSFAHRT

Hinterradantrieb ........................................................................................................................................mechanisch

LENKUNG

System ......................................................................................................................................................mit Lenkstange (einstellbar)

BREMSEN

Feststellbremse ........................................................................................................................................

aufVorderradwirkendesPedal

Sidewinder BP 30

STAUBFILTERUNGSSYSTEM

Anzahl Flachfilter ......................................................................................................................................1

Filteroberfläche .........................................................................................................................................m² 2,68

Filtereinsatz ..............................................................................................................................................Zellulose oder Polyester

STAUBANSAUGUNG

Schleuderflügelrad-Saugleistung .............................................................................................................m3/h 650

Drehzahl....................................................................................................................................................U/Min 2.600

An der Wassersäule gemessener Unterdruck (Filtergehäuse) ...............................................................mm 20

Ventilatordiameter.....................................................................................................................................mm 230

Verschlußart..............................................................................................................................................mit Drosselklappe

STAUBFILTERRÜTTLER

System ......................................................................................................................................................manuell

ELEKTRISCHEANLAGE

Spannung ..................................................................................................................................................V 12

Batterie......................................................................................................................................................V - Ah 12-145

Fahrautonomie*........................................................................................................................................hours 5

ELEKTROMOTOR

Leistung ....................................................................................................................................................V - W 12 - 440

Drehzahl....................................................................................................................................................U/Min 2.600

Schutzart...................................................................................................................................................IP 20

GERÄUSCHPEGEL

Schalldruckpegel am Arbeitsplatz (ISO 3746/95) ....................................................................................dB(A) 65,5

VIBRATION

Beschleunigungsgewichtswert in Frequenz (5349/86) ............................................................................m/s² < 2,5

*Achtung!

Die Fahrautonomie ist direkt vom Batterietyp abhängig.

Sidewinder BP 30

CARATTERISTICHE TECNICHE

DIMENSIONI

Larghezza senza spazzola laterale ..........................................................................................................mm 680

Lunghezza ................................................................................................................................................mm 1340

Altezza max. .............................................................................................................................................mm 970

Altezza min. ..............................................................................................................................................mm 655

Peso (senza batteria) ...............................................................................................................................kg 68

Peso (con batteria) ...................................................................................................................................kg 131

DIMENSIONI IMBALLO

Larghezza .................................................................................................................................................mm 760

Lunghezza ................................................................................................................................................mm 1220

Altezza ......................................................................................................................................................mm 820

Peso imballo .............................................................................................................................................kg 22

FIG. 1 - DIMENSIONI MOTOSCOPA

CAPACITA’CONTENITORE

Capacità geometrica.................................................................................................................................l 51

PRESTAZIONI

Velocità di lavoro ......................................................................................................................................km/h 0 ÷ 4

Minimo spazio per inversione a U ............................................................................................................mm 1.500

Pendenza massima superabile (impiego saltuario)

con contenitore carico e spazzola laterale alzata ....................................................................................% 18

LARGHEZZA DI PULIZIA

Con la sola spazzola centrale ..................................................................................................................mm 600

Con spazzola centrale e spazzola laterale...............................................................................................mm 750

Giri spazzola centrale ...............................................................................................................................giri/min 400

Giri spazzola laterale ................................................................................................................................giri/min 55

SOSPENSIONE

Ruote ........................................................................................................................................................n° 3

Sospensione .............................................................................................................................................rigida

Ruota anteriore super-elastica .................................................................................................................ø mm 125/37,5-50

Ruota posteriore super-elastica ...............................................................................................................ø mm 160/40-80

AVANZAMENTO

Trasmissione sulle ruote posteriori ..........................................................................................................meccanica

GUIDA

Sistema.....................................................................................................................................................con manubrio (registrabile)

FRENO

Freno di stazionamento ............................................................................................................................apedalesullaruotaanteriore

SISTEMA FILTRAGGIO POLVERE

Filtro a pannello ........................................................................................................................................n. 1

Superficie filtrante.....................................................................................................................................m22,68

Materiale filtrante ......................................................................................................................................cellulosa o poliestere
