MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
BUILT-IN IRONING CENTER
READ AND SAVE THESE INSTRUCTIONS

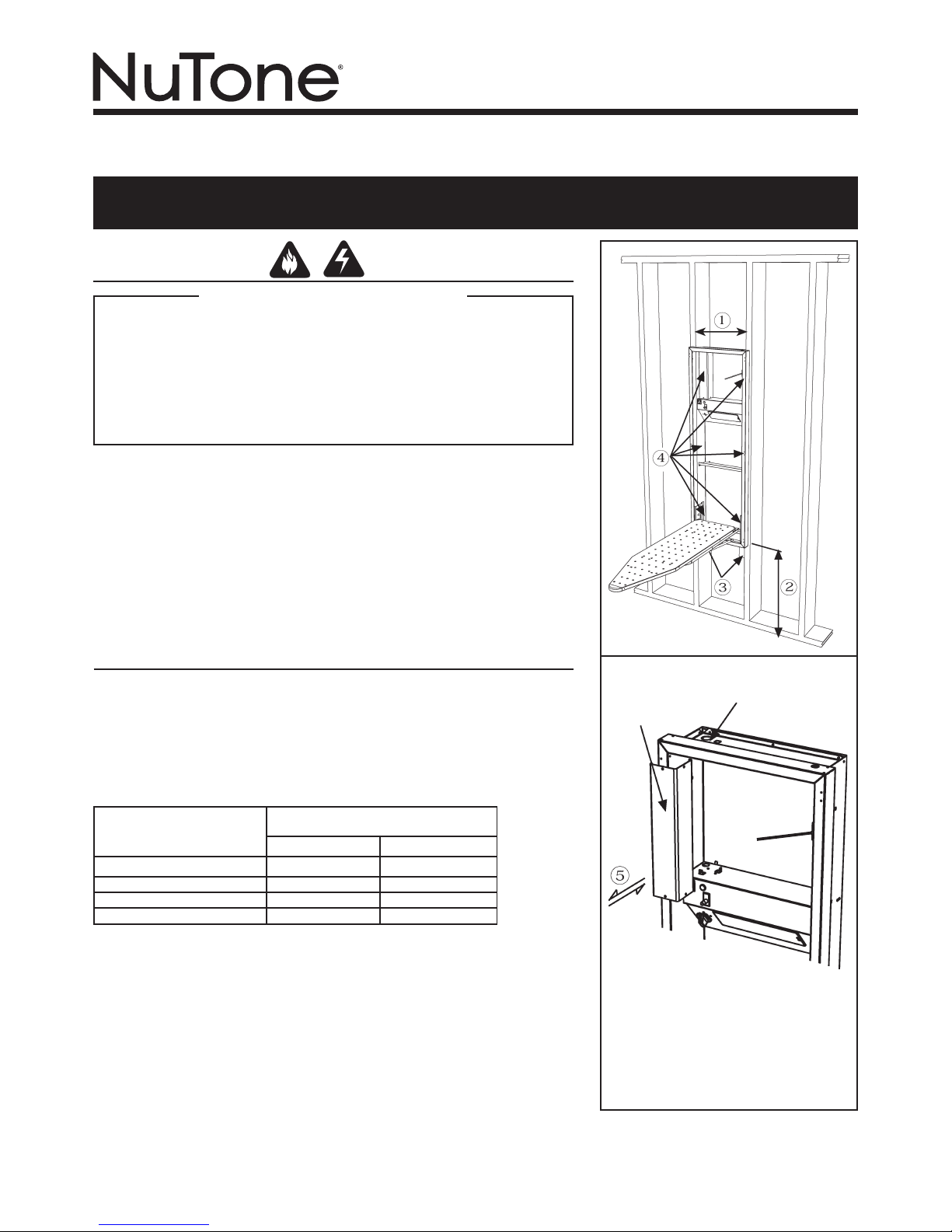

INSTALLATION (Fig. 1)
1. DETERMINE WALL OPENING.
The NuTone Ironing Centers are designed to fit between standard 16” on-center
wall studs.A 49-1/4 ” x 14-1/4 ”x 4” deep opening is required.24” on-center studs
will require framing to proper opening size.
2. DETERMINE DISTANCE ABOVE THE FLOOR.
Use the following chart to determine the recommended wall opening above
the floor:
Wall Opening Working Height
Above the Floor AVD40 Series AVD50N
24” 30” 29”-30½”-32½”
28” 34” 33”-34½”-36½”
30” 36” 35”-36½”-38½”
32” 38” 37”-38½”-40½”
3. ATTACH CLEATS.
Fasten 2x4 cleats to wall studs to provide a level surface on which to rest cabinet.
4. MOUNT CABINET.
Lift cabinet into place and attach it to studs using the six supplied screws.Mount-
ing hole positions are indicated by the arrows. On Model AVD50N, remove the
wire cover to access mounting hole. Be sure to allow for wall covering thickness
behind cabinet face frame. Plumb and shim cabinet to fit.
5. CONNECT WIRING (Fig. 2) (Model AVD50N only)
Remove wire cover. Bring house wiring into cabinet access hole and attach wir-
ing to cabinet with an approved wire strain relief. Connect black to black, white
to white and green/bare wire from house wiring to ground fixing terminal at the
top end of the cabinet. Replace wire cover.
CAUTION: DO NOT ALLOW WIRE TO EXTEND OUTSIDE OF WIRING BOX.
WARNING
Model AVD50N Only
ALL ELECTRICAL WORK MUST BE DONE IN ACCORDANCE WITH
LOCAL AND/OR NATIONAL ELECTRICAL CODES AS APPLICABLE.
FOR SAFETY, THIS PRODUCT MUST BE GROUNDED. IF YOU ARE
UNFAMILIAR WITH METHODS OF INSTALLING ELECTRICAL WIRING,
SECURE THE SERVICES OF A QUALIFIED ELECTRICIAN.
The ironing center should be installed on a SEPARATE 15 amp circuit to
prevent circuit overload.
TURN OFF POWER AT SERVICE ENTRANCE BEFORE INSTALLING
WIRING OR SERVICING THIS PRODUCT.
1. Do not place EXCESSIVE WEIGHT (weight should not exceed 30 pounds)
on the ironing board when opened as it is designed to accept normal ironing
use only.
2. Allow iron to cool down before storing in the cabinet.
3. Empty water reservoir and turn off steam action prior to storing iron.
4. Turn power off when not in use.
5. Do not remove the board retainer.
6. The appliance is supplied with approved components and wires which must
not be changed. If any components or wires of this equipment are damaged,
they must only be replaced by the manufacturer, service agent or similarly
qualified person in order to avoid hazard.
7. This unit may be installed as a surface mount. If installed in this manner, you
MUST USE the Surface Mount Collar Assembly (AVDSMN).See instructions
included with Assembly, for mounting by this method.
EXPOSED WIRES CAN BECOME PINCHED
AND ELECTRICAL SHOCK HAZARD MAY
RESULT.
Fig. 1
Fig. 2
To register this product,
visit: www.nutone.com
WIRE
COVER
CABINET
ACCESS
HOLE

Page 2
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N

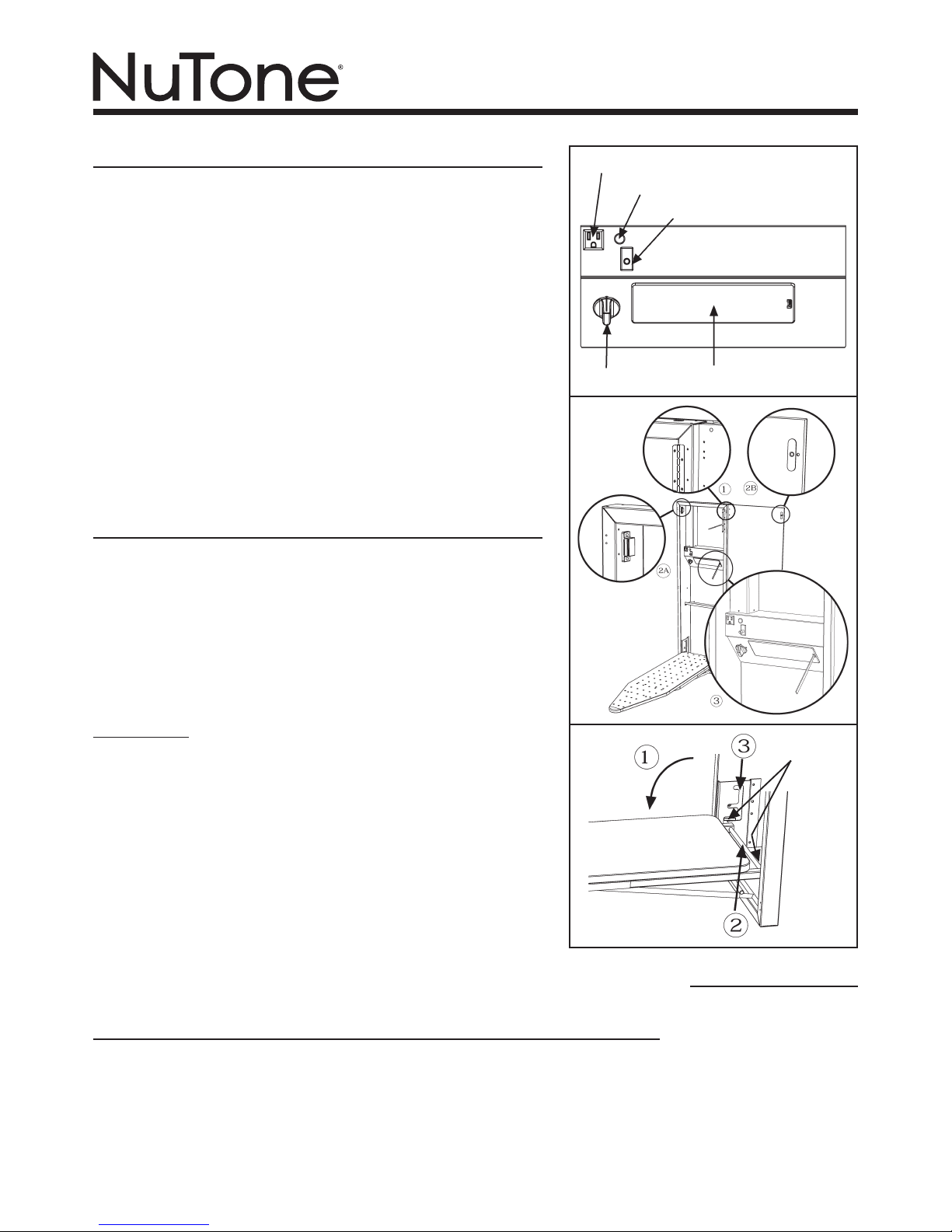

OPERATING INSTRUCTION (Fig. 3)
Control Panel (Model AVD50N)
SAFETY SWITCH
The Ironing Board depresses this switch when placed in its storage position.
This disconnects all power to the ironing center controls.
TIMER
Work Lamp, Pilot Light and Receptacle are powered ONLY when timer is set.
Set the amount of time you will be ironing by turning the knob clockwise. The
timer can be manually turned to “0” (Off) at any time. Turn to “0” (Off) position
when not in use.
PILOT LIGHT
When light is lit, it shows the timer is set and the power is “ON”.
WORK LAMP
The lamp will come on when the timer is set.A 40 watt max bulb is recommended.
ELECTRICAL RECEPTACLE
The Ironing Center is equipped with 3-prong grounded receptacle.
CAUTION: Make sure your iron’s power cord does not interfere with operation
of the SAFETY SWITCH when board is being placed in its storage position.
CABINET DOOR (Fig. 4)
NOTE: Hinges and hardware are supplied with all units. Doors are included
with AVD40KN and AVD40WN models. Decorative doors may be purchased
separately for AVD40N and AVD50N models. Maximum weight of door must
not exceed 25 lbs. (See Service Parts List)
1. MOUNTING THE CABINET DOOR
Door may be hinged from either side of the cabinet. Both sides of the cabinet
have pre-punched holes.
Use two hinges (supplied) to fix door to the cabinet. Hinges should be placed
on top and bottom section of the cabinet.
Attach the hinges to cabinet and door using the screws supplied. (A)
Use the decorative plugs (supplied) to cover the remaining pre-punched holes.
Screws Included
(A) Flat Head, #6 x 1/2” - Door to Hinge & Hinge to Cabinet
(B) Pan Head, #6 x 1/2” - Magnetic Catch to Cabinet
(C) Flat Head, #4 x 1/4” - Strike Plate to Door
2. INSTALLING MAGNETIC CATCH
Magnetic catches are attached opposite the hinges.
Attachment positions are located on the top and bottom of the cabinet. Attach
the magnetic catches 2A onto cabinet using the screws supplied. (B)
Attach the strike plates 2B onto door in line with magnetic catches using the
screws supplied. (C)
3. LAMP REPLACEMENT
Ensure the power is switched off (Timer is on “0” (Off) position).
Insert small screwdriver or slim knife (as shown), ease catch to side and slip
out light lens.
Replace lamp (40 watt max).
Slide light lens back into aperture and “click” into place.
IRONING BOARD HEIGHT ADJUSTMENT (Fig. 5)
MODEL AVD50N
IMPORTANT: Remove the plastic shipping locks from each side of the board
pivot.
The Ironing Board has three working heights. To adjust the board:
1. Lower board to the first operating position (lowest position).
2. Hold the board with one hand (NOT BY THE NOSE) and support the pivot rod
with the other hand.
3. Adjust the Ironing board to the desired position by lifting the board (NOT BY THE
NOSE) and moving it to the path of height adjust bracket.
NOTE: In order to store the Ironing board, it must be on its lowest position.
MAINTENANCE
Ironing board is fitted with a heat-resistant
cover. To avoid damage to the cover:
DO NOT WASH THE COVER
The laminated surface of the unit may be
wiped clean with non-abrasive household
cleaner.
Fig. 3
Fig. 4
Fig. 5
PLASTIC
SHIPPING
LOCKS

Page 3
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
INSTALLATION (Fig. 1)
1. DETERMINEZ L’EMPLACEMENT DANS LE MUR.
Les unités de repassage NuTone sont prévues pour être installées entre les montants
standards (16inches ) au milieu d’un mur. Une ouverture de 49-1/4” x 14-1/4“ x 4” est
nécessaire. Les montants centraux de 24” devront être adaptés à la dimension requise
pour l’ouverture.
2. DETERMINEZ LA HAUTEUR AU DESSUS DU SOL.
Utilisez le tableau ci-dessous pour déterminer la position de l’ouverture recommandée
dans le mur au dessus du sol.
Position de Hauteur d’utilisation
l’ouverture
au dessus du sol Série AVD40 AVD50N
24” 30” 29”-30½”-32½”
28” 34” 33”-34½”-36½”
30” 36” 35”-36½”-38½”
32” 38” 37”-38½”-40½”
3. FIXEZ LES TASSEAUX.
Fixez 2x4 tasseaux aux montants du mur de façon à avoir une surface plane pour y
installer le meuble.
4. INSTALLATION DU MEUBLE.
Présentez le meuble à la hauteur voulue et fixez le aux montants en utilisant les six vis
prévues. Les positions des trous pour l’installation sont indiquées par les flèches. Sur
le modèle AVD50N enlevez le couvercle de cablage pour avoir accès aux trous pour
le montage. Assurez vous bien de tenir compte de l’épaisseur du revêtement derrière
l’encadrement du meuble. Ajustez le niveau du meuble et bloquez le meuble en place.
5. CONNECTEZ CÂBLAGE ÉLÉCTRIQUE. (Fig. 2)
(Modèle AVD50N seulement)
Démonter le couvercle de câblage . Faire passer le câblage de la maison par le trou d’accès
dans le meuble et attachez le câblage dans le meuble avec un passe-fils approuvé. Con-
nectez le noir avec le noir, le blanc avec le blanc et le câble vert du câblage de la maison
à l’extremité terre en haut du meuble. Remettez le couvercle.
UNITÉ DE REPASSAGE INTEGRÉ
LISEZ ET CONSERVEZ CES INSTRUCTIONS
ATTENTION
Uniquement pour le Modèle AVD50N)
Toute l’installation éléctrique devra être faite en conformité avec les règlementations
locales et/ou nationales en vigueur. Pour raison de sécurité, ce produit devra être
isolé par un fil de terre. Si vous n’êtes pas familier avec les méthodes d’installation
éléctrique, prévoyez l’utilisation d’un éléctricien qualifié.
L’unité de repassage doit être installé sur A SÉPARÉ 15 ampères circuit d’éviter que
le circuit ne soit surchargé.
Coupez le courant avant d’installer le câblage ou de reviser le produit.
1. Ne pas SURCHARGER la planche ( pas plus de 30 livres au maximum) lorsqu’elle est
depliée car elle est conçue pour ne supporter qu’un poids normal pour repasser.
2. Bien s’assurer que le fer à repasser est froid avant de le replacer dans le meuble.
3. Vider le résérvoir d’eau et fermer l’opération vapeur avant d’accrocher le fer à repasser.
4. Couper le courant lorsque l’unité n’est pas utilisée.
5. Ne pas enlever la pièce de blocage de la planche.
6. L’unité de repassage est composée d’élements et de fils éléctriques approuvés qui ne
doivent en aucun cas être modifiés. Si un élément quelconque ou un fil est endom-
magé, il ne devra être remplacé que par le fabricant, un agent specialisé ou encore
une personne qualifiée afin d’éviter tout accident.
7. Cette housse peut être installée en surface. Dans ce cas, UTILISER le Collier de montage
en surface (AVDSMN). Voir les instructions incluses dans cet ensemble pour installer
la housse de cette façon.
ATTENTION: EVITEZ D’AVOIR DES CÂBLES
À L’EXTERIEUR DU COFFRET DE CÂBLAGE,
DES CÂBLES QUI DÉPASSENT POUVANT
ÊTRE ACCROCHÉS ET DES CHOCS ÉLÉC-
TRIQUES EN RÉSULTER.
Fig. 1
Fig. 2
COUVERCLE DE
CABLAGE
TROU D’ACCÈS
MODÈLES
Pour enregistrer ce
produit, visitez :
www.nutone.com

Page 4
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
Fig. 3
Fig. 4
Fig. 5
INSTRUCTIONS D’UTILISATION (Fig. 3)
Panneau de Contrôle (Modèle AVD50N)
INTERRUPTEUR DE SECURITÉ
La planche à repasser l’enclenche automatiquement lorsque rangée en fin d’utilisation.
Il deconnecte le courant dans tous les circuits de l’unité de repassage.
MINUTEUR
La lampe de travail, la lampe témoin et la prise ne sont connectés QUE SI le minuteur
est enclanché. Indiquez la durée de repassage prévue en tournant le bouton dans le sens
des aiguilles d’une montre. Le minuteur peut être remis à zéro (éteint) à n’importe quel
moment. Tournez à la position “0” (fermé) quand pas en service.
LAMPE TÉMOIN
Lorsqu’elle est allumée, cela signifie que le minuteur est en marche et que le courant
est branché.
LAMPE DE TRAVAIL
Elle ne s’allume que si le minuteur est enclanché. Une ampoule de 40 watts au maximum
est recommandée.
PRISE ÉLÉCTRIQUE
L’unité de repassage est équipée d’une prise à trois broches isolée.
ATTENTION: Veiller à ce que le fil de repassage ne comprime pas l’interrupteur de sécurité
lors du repliage de la planche.
PORTE DE MEUBLE (Fig. 4)
NOTE: Charnières et matériel sont fournies avec toutes les unités. Le porte sont fournie
pour les modèles AVD40KN et AVD40WN. Portes décoratives peuvent être achetées
séparément pour les modèles AVD40N et AVD50N. Le poids maximum de la porte ne
doit pas dépasser 11.34 kg (25 livres). (Voir la liste des pièces d’entretien.)
1. MONTAGE DE LA PORTE DU MEUBLE
La porte peut être accrochée d’un côté ou de l’autre du meuble. Les deux côtés du meuble
ont des trous déjà percés à l’avance.
Utiliser deux charnières (fournies) pour accrocher la porte. Les charnières devront être
fixées en haut et en bas du meuble.
Fixer les charnières au meuble et à la porte à l’aide des vis fournies. (A)
Utiliser les embouts décoratifs (fournis) pour couvrir les trous non utilisés.
Vis fournies
(A)Tête Plate, #6 x 1/2” - Porte à Charnière et Charnière à Meuble
(B) Tête Cylindrique, #6 x 1/2” - Fermeture Magnétique à Meuble
(C)Tête Plate, #4 x 1/4” - Plaque Métallique à Porte
2. INSTALLATION DE LA FERMETURE MAGNÉTIQUE
Les fermetures magnétiques est fixée à l’opposé de les charnières.
Les positions exacte se situe en haut et bas du meuble. Fixer les fermetures magnétiques
2A au meuble en utilisant les vis fournies. (B)
Fixer la plaque métallique 2B à la porte en conformité avec les crochets magnétiques à
l’aide des vis fournies. (C)
3. REMPLACEMENT DE L’AMPOULE
Bien s’assurer que le courant est coupé (le minutier est sur “0” ou sur la position fermé).
Insérer un petit tournevis ou un petit couteau (comme indiqué) pour ouvrir le comparti-
ment et sortir la lampe.
Remplacer l’ampoule (40 watts au maximum).
Remettre la lampe en position et refermer le compartiment.
RÉGLAGE DE LA HAUTEUR DE LA
PLANCHE À REPASSER (Fig. 5)
MODÈLE AVD50N
Important: Enlevez les serrures en plastique d’expédition de chaque côté du pivot de
conseil.
La planche à repasser offre trois niveaux de travail. Pour ajuster la planche :
1. La position basse est le premier (le plus bas).
2. Maintenir la planche avec une main (pas par l’extremité) et saisir la tringle pivotante de l’autre
main.
3. Ajuster la planche à repasser à la position desirée en haussant celle-ci (pas par l’extremité)
et dans le sens du support prévu à cet effet.
NOTE: Pour ranger la planche, celle-ci doit être à sa plus basse position.
ENTRETIEN
L’unité de repassage est équipée d’une
couverture résistant à la chaleur. Afin d’éviter
de l’endommager :
VEILLER À NE PAS LAVER LA
COUVERTURE
La surface laminée de l’unité de repassage
peut être nettoyée avec un produit non abrasif.
PRISE ÉLÉCTRIQUE
LAMPE TÉMOIN
INTERRUPTEUR
DE SECURITÉ
MINUTEUR LAMPE DE
TRAVAIL
MODÈLES
SERRURES EN
PLASTIQUE
D’EXPÉDITION

Page 5
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
INSTALACIÓN (Fig. 1)
1. DETERMINE EL TAMAÑO DE LA CAVIDAD REQUERIDA
EN LA PARED.
Los centros de planchado NuTone han sido diseñados para ser montados entre vigas separadas
por una distancia de 16 pulgadas. Una cavidad de 49-1/4” x 14-1/4” x 4” de profundidad es
necesaria. Para vigas separadas por una distancia de 24 pulgadas, se requiere agregar otra
viga que permita tener una cavidad de 16 pulgadas.
2. DETERMINE LA ALTURA DA INSTALACIÓN.
Utilice la siguiente tabla para determinar la altura de la cavidad (medida desde el piso):
Distancia de la cavidad Altura de trabajo
medida desde el piso de
la mesa de planchado Serie AVD40 AVD50N
24” 30” 29”-30½”-32½”
28” 34” 33”-34½”-36½”
30” 36” 35”-36½”-38½”
32” 38” 37”-38½”-40½”
3. INSTALACION DE BLOQUES DE NIVELACION.
Instale bloques de 2x4 en las vigas estructurales de la pared para que el gabinete descanse
en una superficie pareja.
4. INSTALE EL GABINETE DEL CENTRO DE
PLANCHADO.
Levante el gabinete e instálelo en las vigas estructurales de la pared utilizando los seis tornil-
los provistos. La localización de los agujeros de montaje es indicada por las flechas. En el
modelo AVD50N, quite la cubierta de los cables del gabinete para tener acceso a los agujeros
de montaje. Asegúrese de tomar en cuenta el espesor del recubrimiento de la pared detras del
centro de planchado de modo que al instalar el armario éste descanse sobre la pared frontal.
5. CONECTE LOS CABLEADOS ELÉCTRICOS (Fig. 2)
(Modelo AVD50N solamente)
Quite la cubierta de los cables del gabinete. Inserte los cables de la casa a través del orificio
en la cubierta superio y asocie el cableado a la gabinete con un retenedor de cable aprobado.
Conecte los cables negro con negro, blanco con blanco y el verde de los cables de la casa (sin
aislante en el extremo) a la terminal instalada en la cubierta superior del gabinete. Reinstale la
cubierta de cables del gabinete.
CENTRO DE PLANCHADO INTEGRAL
LEA Y CONSERVE ÉSTAS INSTRUCCIONES
ADVERTENCIA
Únicamente Modelo AVD50N
LA INSTALACIÓN ELÉCTRICA DEBE SER HECHA DE ACUERDO A LAS REGULACIONES
LOCALES Y/O NACIONALES CORRESPONDIENTES. POR SEGURIDAD, ESTE PRODUCTO
DEBE TENER CONEXIÓN A TIERRA. SI USTED NO ESTA FAMILIARIZADO CON LOS MÉ-
TODOS ADECUADOS PARA LA INSTALACIÓN DE CABLEADO ELÉCTRICO, ASEGÚRESE
DE QUE UN ELECTRICISTA CALIFICADO LLEVE A CABO LA INSTALACIÓN.
El centro de planchado debe ser instalado en un circuito INDEPENDIENTE de 15 Amp para
evitar una sobrecarga eléctrica.
ANTES DE LLEVAR A CABO LA INSTALACIÓN ELÉCTRICA O DAR MANTENIMIENTO A
ESTE PRODUCTO, DESCONECTE EL SUMINISTRO DE ELECTRICIDAD EN EL SWITCH
PRINCIPAL.
1. No coloque objetos muy pesados en la mesa de planchado cuando esté en la posición
horizontal ya que ésta ha sido diseñada para planchar en condiciones normales únicamente
(el peso no debe exceder 30 libras).
2. Permita que la plancha se enfríe antes de guardarla dentro del gabinete
3. Vacíe el agua de la plancha y apague la función de vapor de ésta antes de guardarla.
4. Mantenga el Centro de Planchado en la posición de apagado cuando no lo esté usando.
5. No quite del gabinete la varilla sujetadora de la mesa de planchado.
6. Este aparato ha sido provisto con componentes aprobados y cables que no deben ser
cambiados. Si cualquier componente o cables son dañados, deben ser remplazados por el
fabricante, representante de servicio o una persona calificada para este tipo de trabajo para
evitar cualquier peligro.
7. Esta unidad se puede instalar montada en una superficie. Si se instala de esta manera DEBE
USAR el conjunto de collar para montaje en superficie (AVDSMN). Vea las instrucciones
que se incluyen con el conjunto para montar la unidad con este método. Fig. 1
Fig. 2
CUBIERTA DE CABLES
DEL GABINETE
ORIFICIO DE LA CUBIERTA
SUPERIOR
MODELOS
PRECAUCIÓN: NO PERMITA QUE LOS CABLES
SE SALGAN DE LA CUBIERTA DE CABLES DEL
GABINETE. SI LOS CABLES SE LLEGAN A
ATORAR CON LA CUBIERTA EXISTE RIESGO
DE ELECTROCUCIÓN.
Para registrar este
producto, visite:
www.nutone.com

Page 6
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
Fig. 3
Fig. 4
Fig. 5
INSTRUCCIONES DE USO (Fig. 3)
Consola de control (Modelo AVD50N)
INTERRUPTOR DE SEGURIDAD
La mesa de planchado oprime este switch cuando es colocada en la posición vertical (al
ser guardado). Esto desconecta el suministro de corriente eléctrica a los controles del
centro de planchado.
INTERRUPTOR DE TIEMPO
Únicamente el foco, el indicador luminoso y el enchufe tienen suministro de corriente eléc-
trica cuando el interruptor de tiempo es activado (girando la perilla). Seleccione el tiempo
que estará planchando girando la perilla del interruptor de tiempo en la dirección de las
manecillas del reloj. El interruptor puede ser girado de regreso a la posición “0” (Apagado)
en cualquier momento. Dé vuelta a la posición de “0” (apagado) cuando no en uso.
INDICADOR LUMINOSO
Cuando el foco rojo esté prendido, es indicación de que el interruptor de tiempo está
activado y hay suministro de corriente eléctrica.
FOCO
El foco se prenderá cuando el interruptor es activado. Se recomienda el uso de un foco
de 40 Watts máximo.
ENCHUFE
El Centro de Planchado ha sido equipado con una clavija de 3 patas con conexión a tierra.
PRECAUCIÓN: Asegúrese que el cable de su plancha no interfiera con la operación del
interruptor de seguridad cuando la mesa de planchado haya sido regresada a su posición
de almacenaje (vertical).
PUERTA DE GABINETE (Fig. 4)
ATENCIÓN: Bisagras y equipo están incluidos en todos modelos. Una puerta está incluido
para los modelos AVD40KN y AVD40WN. Una puerta decorativa puede ser comprados
por separado para los modelos AVD40N y AVD50N. El peso máximo de la puerta no
debe exceder 11.34 kg (25 libras). (Consulte la lista de piezas de servicio.)
1. MONTAJE DE LA PUERTA
Las bisagras de la puerta pueden ser colocadas del lado derecho o izquierdo del gabinete.
Ambos lados del gabinete tienen hoyos para el montaje de las bisagras.
Use las dos bisagras (provistas) para montar la puerta. Las bisagras deben ser colocadas
en la sección superior e inferior del gabinete.
Monte las bisagras en el gabinete y fíjelas a la puerta usando los tornillos provistos. (A)
Use los tapones provistos para cubrir los hoyos no usados en el gabinete.
Tornillos provistos
(A)Cabeza Plana, #6 x 1/2” - Puerta á Bisagra y Bisagra á Gabinete
(B)Cabeza Cóncava, #6 x 1/2” - Seguro Magnético á Gabinete
(C)Cabeza Plana, #4 x 1/4” - Contraplaca á Puerta
2. INSTALACIÓN DEL SEGURO MAGNÉTICO
El seguros magnéticos debe ser instalado en el lado opuesto a las bisagras.
Los seguros magnéticos debe ser instalado en la sección superior y fondo del gabinete.
Instale los seguros magnéticos 2A en el gabinete usando los tornillos provistos. (B)
Instale los contraplacas 2B en la puerta en línea con los retenes magnéticos usando los
tornillos provistos. (C)
3. REMPLAZO DEL FOCO
Antes de proceder a remplazar el foco, asegúrese de que ha interrumpido la corriente
eléctrica (el interruptor de tiempo debe estar en la posición 0).
Inserte un desarmador pequeño o un cuchillo delgado (como se muestra), libere el seguro
moviéndolo hacia un lado y extraiga el difusor (pantalla).
Remplace el foco (máximo de 40 Watts).
Vuelva a colocar el difusor (pantalla) en su lugar en la consola y presione hasta oir un click.
AJUSTE DE LA ALTURA DE LA MESA DE PLANCHADO (Fig. 5)
MODELO AVD50N
Importante: Quite las cerraduras plásticas del envío de cada lado del pivote del tablero.
La mesa de planchado tiene 3 posiciones de ajuste para la altura. Para ajustar el tablero:
1. Baje la mesa de planchado a la primera posición (la mas baja).
2. Sostenga la mesa de planchado con una mano (no la sujete de la moldura frontal) y detenga la barra pivote
con la otra mano.
3. Ajuste a la posición deseada levantando la mesa de planchado (no la sujete de la moldura frontal) moviéndola
hacia la ranura vertical del ajustador para seleccionar la altura deseada. Deslice la barra pivote hacia adelante
dentro de la ranura horizontal seleccionada.
ATENCIÓN: Para guardar la mesa de planchado, ésta debe ser puesta en la posición mas baja.
MANTENIMIENTO
Este centro de de planchado ha
sido equipado con una cubierta
resistente al calor. Para evitar
daño a la cubierta (funda):
NO LAVE LA CUBIERTA
La superficie laminada de la
cubierta puede ser limpiada con
un trapo utilizando un producto
limpiador doméstico no abrasivo.
ENCHUFE
INDICADOR LUMINOSO
INTERRUPTOR DE SEGURIDAD
INTERRUPTOR DE
TIEMPO
FOCO
CERRADURAS
PLÁSTICAS
DEL
ENVÍO
MODELOS

Page 7
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
SERVICE PARTS DIAGRAM - AVD40 SERIES
DIAGRAME DE PIÈCES DE REMPLACEMENT - SÉRIE AVD40
DIAGRAMA DE PIEZAS DE SERVICIO - SERIE AVD40
MODELS / MODÈLES / MODELOS
AVD40N • AVD40KN • AVD40WN
KEY NO. AVD40N AVD40KN AVD40WN DESCRIPTION / DESCRIPCIÓN
1 ------------- 79340002 79340001 Door
Porte
Puerta
2 77000494 77000494 77000494 Hinge / Hardware Kit
Charnière
Bisagra
3 AVDCPN AVDCPN AVDCPN Cover
Couverture
Cubierta
4 79110053 79110053 79110053 Spacer, Board (2 required)
Entretoise, Conseil (2 requis)
Espaciador, Tablero (2 requerido)
5 79110035 79110035 79110035 Bushing, Slide (2 required)
Douille, Glissière (2 requis)
Buje, Diapositiva (2 requerido)
6 77001044 77001044 77001044 Ironing Board Assembly
Assemblage planche à repasser
Ensamblaje de mesa de planchado
5
1
2
3
4
6

Page 8
MODELS AVD40N • AVD40KN • AVD40WN • AVD50N
79040003D
MODEL / MODÈLE / MODELO
AVD50N
SERVICE PARTS DIAGRAM - MODEL AVD50N
DIAGRAME DE PIÈCES DE REMPLACEMENT - MODÈLE AVD50N
DIAGRAMA DE PIEZAS DE SERVICIO - MODELO AVD50N
KEY NO. AVD50N DESCRIPTION / DESCRIPCIÓN
1 77000494 Hinge / Hardware Kit
Charnière
Bisagra
2 79390133 Cover, Wire
Couverture, Fil
Cubierta, Alambre
3 77000585 Control Panel Assembly
(includes Key Nos. 4 & 5)
Panneau de commande
(inclut Key Nos. 4 et 5)
Montaje del panel de control
(incluye Key Nos. 4 y 5)
4 79110065 Light Lens
Lentille de lampe
Lente de luz
5 79360001 Knob, Timer
Bouton, Minuterie
Perillo, Contador de tiempo
6 AVDCPB Cover
Couverture
Cubierta
KEY NO. AVD50N DESCRIPTION / DESCRIPCIÓN
7 79110059 Bearing, Rotational
Palier, rotation
Cojinete, rotatorio
8 79110044 Grommet, Height Adjust (2 required)
Rondelle, reglage de la hauteur (2 requis)
Ojal, ajuste de altura (2 requerido)
9 79110035 Bushing, Slide (2 required)
Douille, Glissière (2 requis)
Buje, Diapositiva (2 requerido)
10 77001043 Ironing Board Assembly
Assemblage planche à repasser
Ensamblaje de mesa de planchado
5
1
2
3
4
9
6
7
8
DOOR
NOT INCLUDED
(PURCHASE
SEPARATELY)
PORTE
NON INCLUSE
(ACHAT
SÉPARÉMENT)
PUERTA
NO INCLUIDA
(COMPRA POR
SEPARADO)
10
