Oceanic OCEAHT60IX User manual

OCEAHT60IX
HOTTE
Guide d'utilisation
Instruction booklet
RANGE HOOD


TROUVER DES INFORMATIONS
2
Table des matières
TROUVER DES INFORMATIONS .................................................................................2
CONSIGNES DE SÉCURITÉ.........................................................................................3
LISTE DES COMPOSANTS...........................................................................................9
INSTALLATION.............................................................................................................10
FONCTIONNEMENT.....................................................................................................16
REMPLACEMENT DU FILTRE À CHARBON...............................................................18
ENTRETIEN ..................................................................................................................14
INFORMATIONS SUR LA HOTTE DE CUISINE............................................................19
PROTECTION DE L'ENVIRONNEMENT.......................................................................22

3
Lisez ce guide attentivement avant d’installer et
d’utiliser ce produit et conservez-le pour
consultation ultérieure.
En ce qui concerne les informations sur les
dimensions de l’espace à prévoir pour
l'installation de l’appareil et la méthode de
fixation, référez-vous à la section
“INSTALLATION ET FIXATION” .
En ce qui concerne les informations détaillées sur
le remplacement des l’ampoules,référez- vous à la
section “REMPLACEMENT DE L'AMPOULE” .
En ce qui concerne les informations détaillées sur
les dimensions et position des moyens pour sup-
porter et fixer I’appareil dans cet espace, référez-
vous à la section “INSTALLATION ET FIXATION”.
En ce qui concerne les informations détaillées
sur les distances minimales entre les
différentes parties de l’appareil et la structure
environnante, référez-vous à la section
“INSTALLATION ET FIXATION” .
En ce qui concerne les informations détaillées sur
les dimensions minimales des ouvetures
de ventilation et leur disposition correcte,
référez-vous à la section “INSTALLATION ET
FIXATION” .
CONSIGNES DE SÉCURITÉ

•
•
•
•
•
•
•
•
•
Important ! Coupez
toujours l’alimentation
secteur avant de
procéder à l’installation
ou à l’entretien,
notamment le
remplacement d’une
ampoule.
La hotte de cuisine
doit être installée
conformément aux
instructions
d’installation et toutes
les mesures doivent
être respectées.
L’ensemble de
l’installation doit être
confié à une personne
compétente ou à
un électricien professi-
onnel.
Veuillez mettre au
rebut les matériaux
d’emballage avec soin.
Ils sont dangereux
pour les enfants.
Vérifiez que les con-
duits ne présentent
pas de coudes
d’angle supérieur à
90 degrés. Cela rédu-
irait I’efficacité de la
hotte de cuisine.
Cette hotte de cui-
sine est destinée
exclusivement à une
utilisation domestique.
Ne pas flamber
d’aliments sous la hotte
de cuisine.
N’essayez pas
d’utiliser la hotte de
cuisine sans les filtres
à graisse ou si les
filtres sont trop gorgés
de graisse !
L’air ne doit pas être
envoyé dans un
conduit utilisé pour
évacuer les fumées
d’appareils utilisant
du gaz ou un autre
combustible.
4
CONSIGNES DE SÉCURITÉ

5
•
•
•
•
•
•
•
Ne laissez pas les
poêles à frire sans
surveillance en
cours d’utilisation
car les graisses ou
les huiles surchauf-
fées risquent de pren-
dre feu.
Ne laissez jamais de
flammes nues sous
la hotte de cuisine.
En cas
d’endommagement de
la hotte de cuisine, ne
tentez pas de l’utiliser.
Si le câble
d’alimentation est en-
dommagé, il doit être
remplacé par le fabri-
cant, son service
après vente ou des
personnes de qualifi-
cation similaire afin
d’éviter un danger.
Cet appareil peut
être utilisé par des
enfants âgés d’au
moins 8 ans et par
des personnes
ayant des capacités
physiques, sensori-
elles ou mentales
réduites ou dénuées
d’expérience ou de
connaissance, s’ils
(si elles) sont
correctement
surveillé(e)s ou si
des instructions rela-
tives à l’utilisation
de l’appareil en toute
sécurité leur ont été
données et si les
risques encourus ont
été appréhendés.
Les enfants ne doi-
vent pas jouer avec
l’appareil.
Le nettoyage et
l’entretien par l’usager
ne doivent pas être
effectués par des
enfants sans surveil-
lance.
CONSIGNES DE SÉCURITÉ

• •
•
•
•
•
•
Surveillez vos enfants
afin de vous
assurer que ceux-ci
ne jouent pas avec
l’appareil.
La fiche de prise de
courant doit demeurer
facilement accessible
après l’installation
de l’appareil.
la distance minimale à
respecter entre la
surface support des
récipients de cuisson
de la table de cuisson
et la partie la plus
basse de la hotte de
cuisine. (Lorsque la
hotte de cuisine est
placée au-dessus d'un
appareil à gaz, cette
distance doit être d'au
moins 65 cm. Si les
instructions l'installation
pour la table de cuis-
son à gaz spécifient
une distance plus
grande, celle-ci doit
être prise en compte.
Une ventilation con-
venable de la pièce
doit être prévue
lorsqu’une hotte de
cuisine est utilisée
simultanément avec
des appareils utilisant
du gaz ou un autre
combustible.
Nettoyez votre appar-
eil périodiquement
en suivant la méthode
proposée dans le
chapitre ENTRETIEN.
Il existe un risque
d’incendie si le
nettoyage n’est pas
réalisé conformément
aux instructions.
Les réglementations
relatives au
déchargement de l’air
doivent être respec-
tées.
6
CONSIGNES DE SÉCURITÉ

•
•
•
•
Nettoyez le filtre à
graisse chaque mois
afin de prévenir tout
risque d’incendie.
Le filtre à charbon
piège les odeurs et
doit être remplacé
au minimum une
fois par an en fonc-
tion de la fréquence
d’utilisation de la hotte
de cuisine.
ATTENTION : Les
parties accessibles
de cet appareil peu-
vent devenir chaudes
lorsqu’il est utilisé
avec des appareils de
cuisson.
Pour que l’extraction
de l’air soit la plus
efficace possible, utili-
sez un conduit
rectiligne ou com-
portant un minimum
de coudes.
Nombre de techniciens
préconisé pour
l’installation : 2 à
3.Utiliser des chevilles
et des vis appropriées
au mur sur lequel
la hotte doit être instal-
lée. Demandez
conseil à un installa-
teur ou à un tech-
nicien qualifié pour
sélectionner les
chevilles et les vis
parfaitement adaptées.
Dans un climat froid, il
est conseillé d’installer
un clapet de retenue
supplémentaire afin de
minimiser les retours
d’air froid, ainsi qu’une
barrière thermique non
métallique pour
minimiser les trans-
ferts de chaleur par
conduction vers
l’extérieur. Le clapet
doit être installé du
côté de la barrière
thermique où l’air est
froid. La barrière
thermique doit égale-
ment être installée
aussi prés que
7
CONSIGNES DE SÉCURITÉ

possible du point où le
conduit entre dans la
partie chauffée du
bâtiment.
POUR RÉDUIRE LES
RISQUES
D’INCENDIE, UTILI-
SEZ UNIQUEMENT
DES CONDUITS MÉ-
TALLIQUES.
Installez cette hotte en
respectant toutes
les exigences spéci-
fiées.
Pour réduire les ris-
ques d’incendie et
extraire l’air efficace-
ment, veillez à ce
que le conduit
d'extraction donne sur
l’extérieur. La bouche
d’extraction ne
doit pas donner sur un
espace compris
entre deux murs, pla-
fonds, greniers,
espaces réduits ou
garages.
8

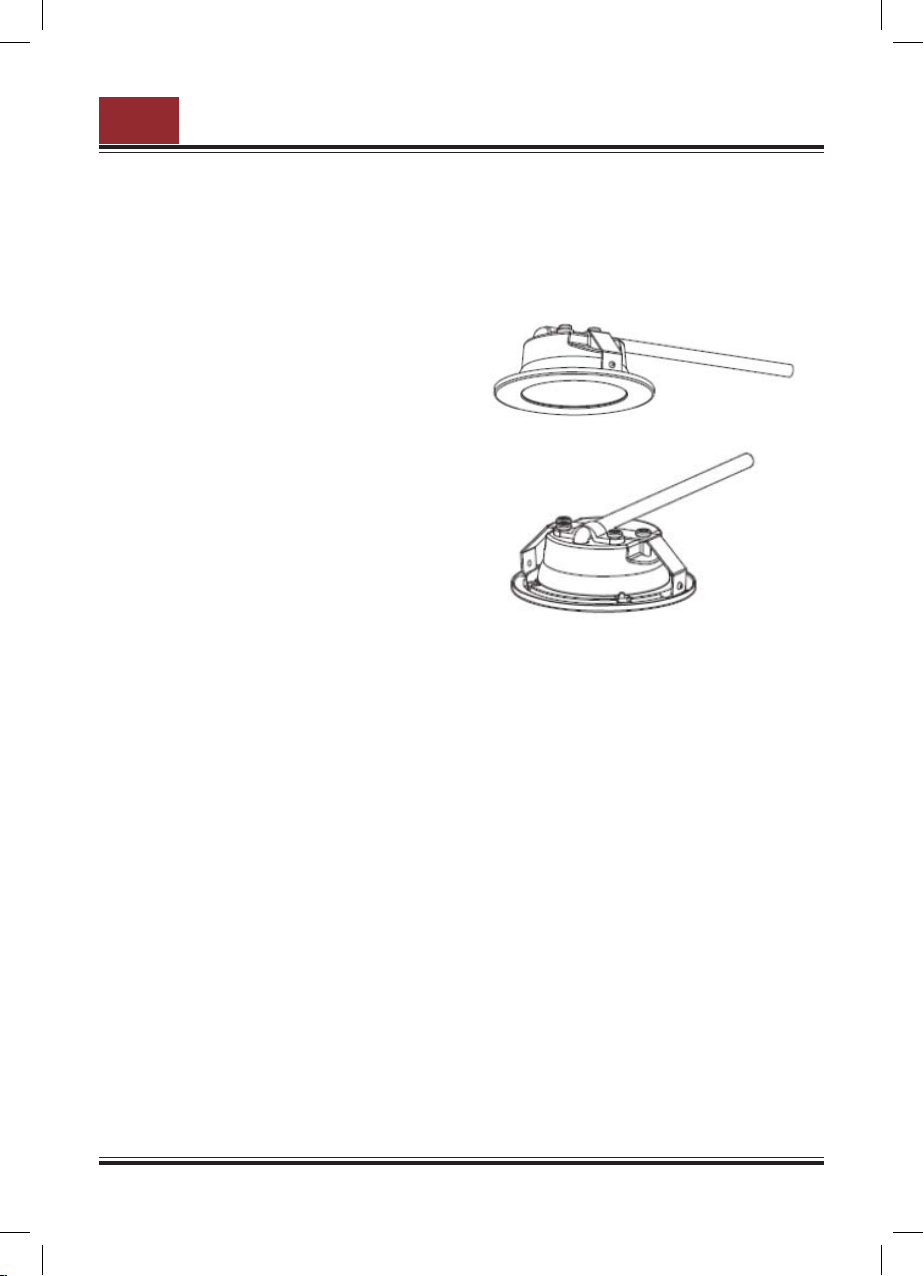

Code IL cos D pour
cette lampe est
DSR-1.5/65-S-64.
CONSIGNES DE SÉCURITÉ

9
PIÈCES FOURNIES
Nous vous remercions d’avoir choisi cette hotte
de cuisine.Ce manuel d’utilisation est conçu pour
fournir toutes les instructions nécessaires
relatives à l’installation, l’utilisation et l’entretien
de cet appareil.
Afin d’utiliser I’appareil correctement et en toute
sécurité, veuillez lire attentivement le manuel
d’utilisation avant toute installation et utilisation.
ATTENTION: Ne pas suivre les instructions pour
l'installation des vis ou dispositifs de fixation peut
entraîner des dangers électriques
Description
1
1
4
2
4
44
Illustration Qté.
Hotte de cuisine
Support en L
Vis (4 mm x 35 mm)
Vis (3 mm x 12 mm)
Vis (4 mm x 30 mm)
Cheville murale
Présentation
LISTE DES COMPOSANTS
(non fournies)

INSTALLATION
10
4
2
2
Clapet en V
Rondelle plate
Rondelle plate
Filtre à charbon

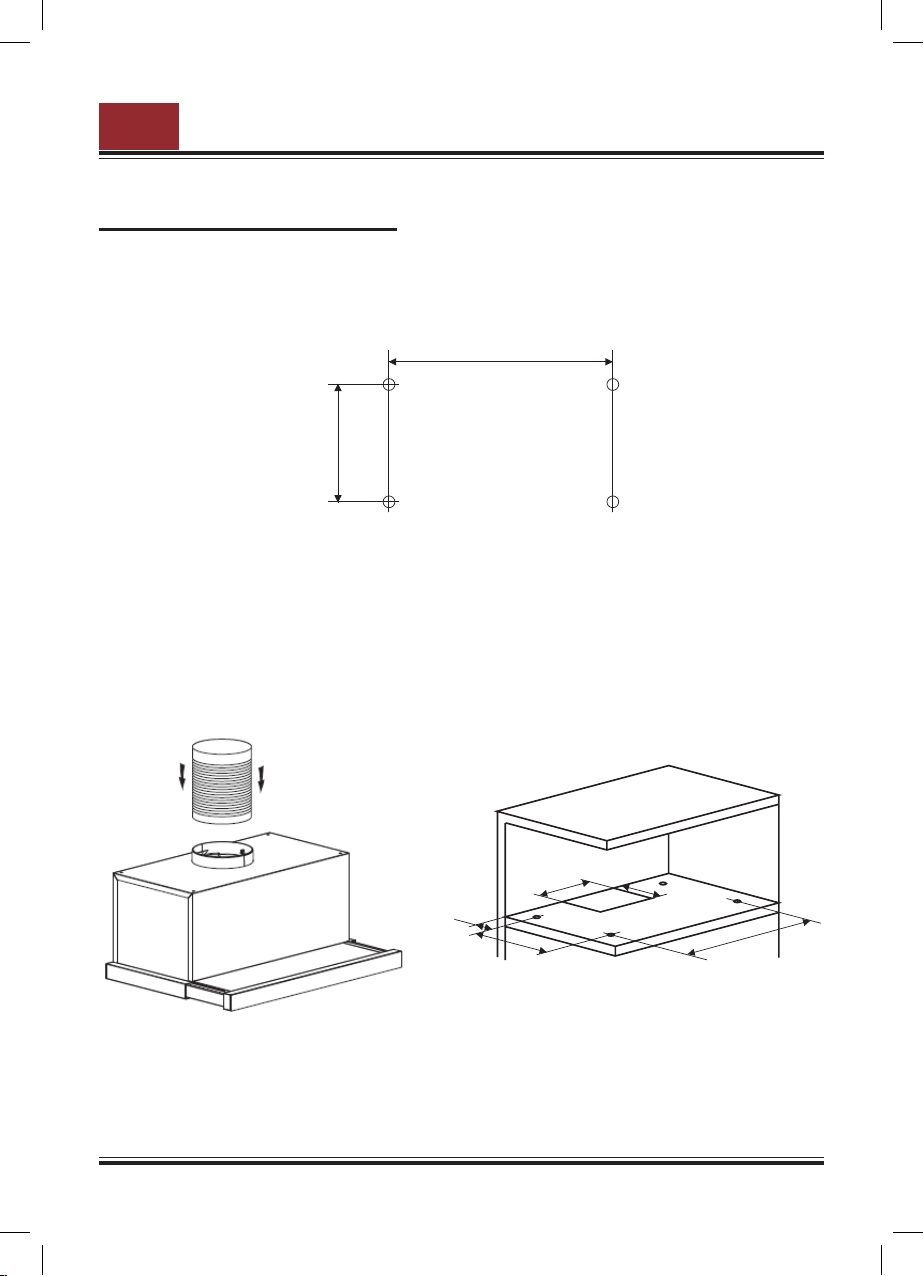

Montage mural
1. La hotte doit être placée à une distance de 65 à
75 cm au-dessus de la surface de cuisson pour
un effet optimal.
2�Pour installer sur le mur, percez 4 trous de Ø8mm
à un endroit approprié en fonction de la distance
centrale du trou à l'arrière de la hotte.
65cm
75cm

INSTALLATION 11
3� Insérez les chevilles murales dans les trous.
4. Insérez les vis dans les chevilles murales et serrez.
5. Placez la hotte sur les vis fixes.

INSTALLATION
12
Montage en armoire
1. Percez 4 trous de 4 mm de diamètre au fond de
2. Installez la hotte au fond de l'armoire, serrez la
3. Utilisez deux vis 3*12 pour fixer la planche
254
1 3
516
220
170
60cm
254
516
60cm
l'armoire suspendue.
hotte avec les vis M4.
ajustée au bas de la hotte afin de garder l'écart
entre le dos de la hotte et le placard.

INSTALLATION 13
   
Remarque: le tuyau d'expansion mentionné dans
l'installation complète n'est pas inclus dans ce
produit.

Avant de procéder au nettoyage, mettez l’appareil
hors tension, puis débranchez la fiche.
Assurez-vous que la hotte ait entièrement refroidi y
compris son filtre et sa lampe et que la graisse soit
sous forme solide avant de procéder au nettoyage
d'une de ses pièces.
I. Nettoyage régulier
Utilisez un chiffon doux humidifé avec de l’eau
moyennement chaude légèrement savon-neuse ou un
détergent ménager. N’utilisez jamais de tampons en
métal, d’agents abrasifs ou de brosses dures pour
nettoyer l’appareil.
II. Nettoyage mensuel du filtre
NETTOYAGE ESSENTIEL : Nettoyez le filtre tous les
mois afin de prévenir tout risque d’incendie.
ENTRETIEN
14

Le filtre collecte la graisse, la fumée et la poussière.
De ce fait, le filtre influence directement les
performances de la hotte de cuisine. S’il n’est pas
nettoyé, les résidus de graisse (potentiellement i
nflammables)peuvent boucher le filtre.Nettoyez-le à
l’aide d’un détergent ménager.
ENTRETIEN
15

16

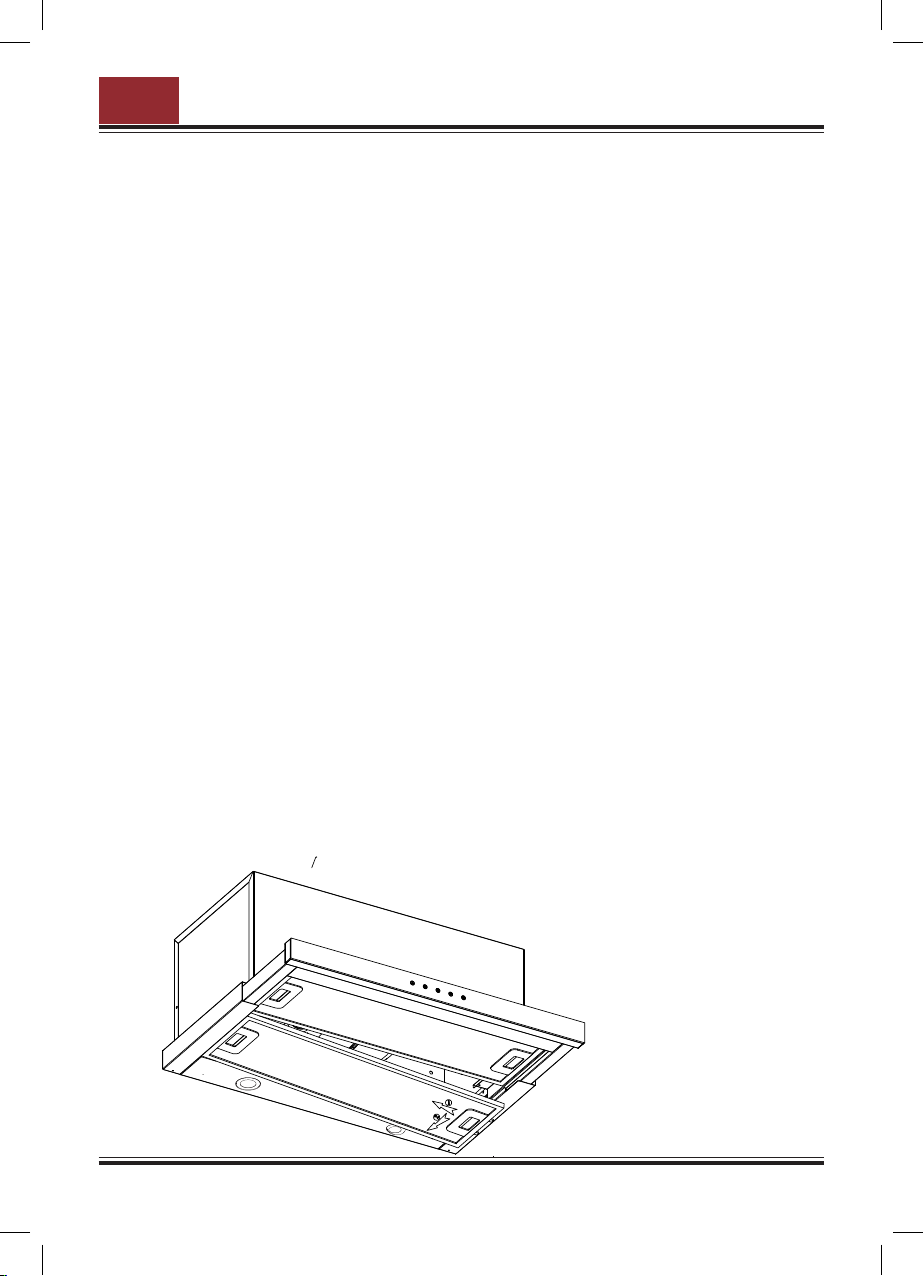

Il y a cinq boutons tactiles :
(Faible),
(Moyen),
(Haut), (Léger), (Marche/Arrêt). Voir l'image ci-dessus.
1. Une fois connecté à l’alimentation, le voyant s’allume,
toutes les sorties sont fermées et la hotte entre en
mode veille. Le voyant s'éteint automatiquement
après un rappel si aucune opération n'a été
effectuée.
2. Mise en marche : Appuyez une fois sur le bouton
marche/arrêt ; le voyant correspondant
s'allumera et la hotte fonctionnera à faible vitesse. Le
voyant de faible vitesse sera brillant. Appuyez à
nouveau sur le bouton marche/arrêt éteindre la hotte
; le voyant correspondant s'éteindra aussi. Toutes
les fonctions de la hotte seront fermées et la hotte
passera en mode veille.
Les boutons de vitesse et le bouton de la lampe
peuvent fonctionner séparément et ne sont pas
contrôlés par le bouton marche/arrêt. Appuyez sur
un bouton de fonction ; la hotte fonctionnera avec
cette fonction. Appuyez sur le bouton marche/arrêt à
n'importe quel état pour arrêter toutes les fonctions.
3. Appuyez une fois sur le bouton de la lampe ; les
lampes s'allumeront. Les voyants des boutons de lampe
et de marche/arrêt s'allument.Appuyez à nouveau
sur le bouton de lampe pour éteindre les lampes. Les
voyants du bouton de lampe et du bouton de marche-
arrêt s'éteindront. Et recycler comme ça.
FONCTIONNEMENT

4. Appuyez une fois sur le bouton (Élevée) ;
le moteur tournera à haute vitesse, le voyant du
bouton Élevée et le voyant du bouton marche-
arrêt s'allumeront. Appuyez à nouveau sur
le bouton Élevée pour arrêter le moteur. Le
voyant du bouton Élevée et le voyant du bouton
marche-arrêt s'éteindront.
5. Appuyez une fois sur le bouton (Moyenne) ;
le moteur tournera à vitesse moyenne, le voyant
du bouton Moyenne et le voyant du bouton
marche-arrêt s'allumeront. Appuyez à nouveau
sur le bouton Moyenne pour arrêter le moteur.
Le voyant du bouton Moyenne et le voyant du
bouton marche-arrêt s'éteindront.
6. Appuyez une fois sur le bouton (Faible) ; le
moteur tournera à vitesse faible, le voyant du
bouton Faible et le voyant du bouton marche-
arrêt s'allumeront. Appuyez à nouveau sur
le bouton Faible pour arrêter le moteur. Le
voyant du bouton Faible et le voyant du bouton
marche-arrêt s'éteindront.
7. Les vitesses faible, moyenne et élevée ne peuvent
pas fonctionner en même temps. Lorsque la hotte
est à haute vitesse, appuyez sur le bouton de faible
vitesse ; la hotte passera immédiatement à faible
vitesse. Lorsqu'elle est à basse vitesse, appuyez
sur le bouton de vitesse moyenne ; elle passera
immédiatement à vitesse moyenne, et ainsi de
suite.
17
FONCTIONNEMENT

18
1. Faites coulisser la partie "tiroir" de la hotte.
2. Le filtre anti-graisse métallique doit être détaché
en premier. Appuyez sur le verrou et tirez-le vers
le bas.
3. Sortez le filtre à charbon en le faisant tourner
dans le sens inverse des aiguilles d’une montre.
4. Remplacez-le par le filtre à charbon neuf.
REMPLACEMENT DU FILTRE À CHARBON

INFORMATIONS SUR LA HOTTE DE CUISINE 19
Les mesures et les calculs du tableau ci-dessus ont été effectués conformément aux
règlements (UE) n° 65/2014 et 66/2014 de la Commission Européenne.
Symbole Unité
Référence OCEAHT60IX
Identification du modèle
Consommation annuelle d'é
nergie AEChotte kWh/a
Classe d'efficacité énergétique
Facteur d'accroissement dans le
temps f
Efficacité fluidodynamique FDEhotte
Classe d'efficacité
fluidodynamique
Indice d'efficacité énergétique EEIhotte
Débit d'air mesuré au point de
rendement maximal QBEP m3/h
Pression atmosphérique mesuré
e au point de rendement PBEP Pa
Débit d'air maximal Qmax m3/h
Puissance électrique à l'entrée
mesurée au point de rendement WBEP W
Puissance nominale du système
d'éclairage WLW
Éclairement moyen du système
d'éclairage sur la surface de Emoyen 111 lux
Efficacité lumineuse LEhotte 28 lux/W
Classe d'efficacité lumineuse B
Efficacité de filtration des
graisses GFEhotte 81,9
Classe d'efficacité de filtration
des graisses
Consommation d'électricité
mesurée en mode « arrêt » POW
80,0
4,0
C
0,35
Valeur
32,7
A
42,8
301
313
569
26,3
A+
0,8
SY-6003-E1-
C89-L12-600
Débit d'air maximal/débit d'air au
point de travail(en utilisation normale)
réglage le plus élevé: 547
réglage le plus bas: 188 m3/h
LWA dB
réglage le plus élevé: 63
réglage le plus bas: 42
Niveau de puissance sonore
Marque déposée
Adresse 120-126 Quai de Bacalan
CS 11584 33000 Bordeaux

2 0
A+++
A++
A+
65/2014
kWh/annum
dB
27
63
ABCDEFG ABCDEFG ABCDEFG
Réf:OCEAHT60IX
Modèle: SY-6003-E1-C89-L12-600
A+
INFORMATIONS SUR LA HOTTE DE CUISINE
