Octagon SX88 SEV2 User manual

Bedienungsanleitung
Digital DVB-S / S2 HDTV H.265
Receiver / IPTV / OTT Mediaplayer
OCTAGON SX88 SE V2 / SX88 SE V2 WL
www.octagon-germany.eu

Installationsanleitung
1, Verbinden Sie Ihre Box mit einem HDMI-Kabel mit Ihrem Fernseher.
2, Schließen Sie Ihre Box über das Netzkabel an die Stromversorgung an.
3, Schalten Sie Ihren Fernseher ein und wechseln Sie zum richtigen HDMI-
Eingang.
4, Richten Sie Ihre Box ein und verbinden Sie sie mit Ihrem lokalen Netzwerk.
LAN Kabel WiFi drahtlos Netzerk
5, Bitte richten Sie Ihre Box ein, um das wunderbare Erlebnis zu genießen.

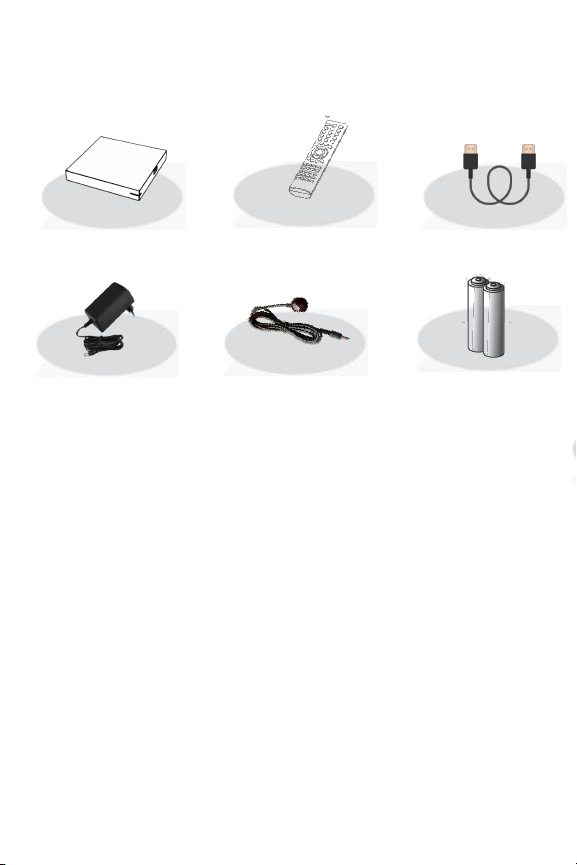

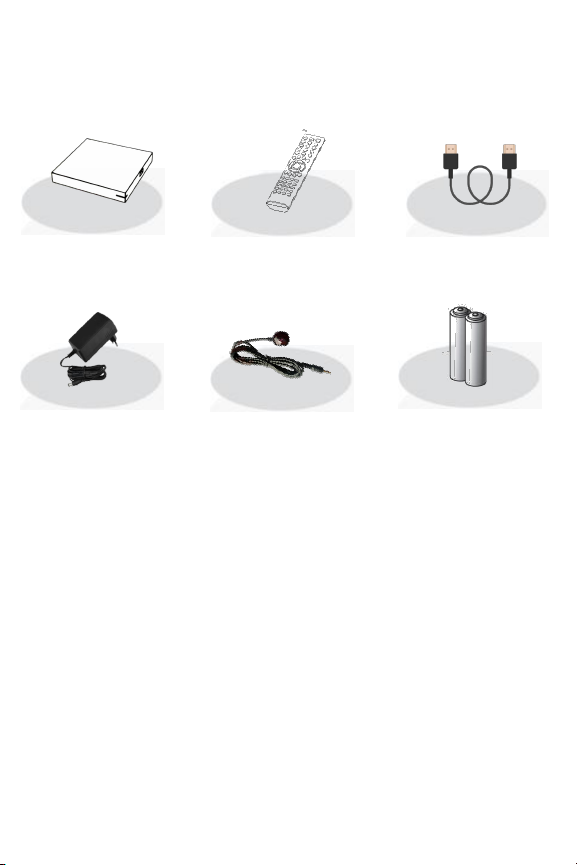

Was ist in der Box? (Lieferumfang)
Octagon Receiver Fernbedienung HDMI Kabel
Netzteil IR Empfänger 2X Batterien
SICHERHEITSHINWEISE!
Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Lesen
Sie die folgenden Sicherheitshinweise sorgfältig durch..
Vielen Dank, dass Sie sich für diesen Satelliten-Receiver entschieden haben! Zu Ihrer
Sicherheit und damit Ihr Receiver zuverlässig funktioniert, nehmen Sie sich bitte die Zeit,
diese Anleitung aufmerksam zu lesen, bevor Sie das Gerät anschließen und einschalten.
Diese Anleitung soll Ihnen helfen, die zahlreichen Funktionen optimal zu nutzen.
Nehmen Sie den Gehäusedeckel nicht ab. Andernfalls besteht die Gefahr eines elektrischen
Schlags.
Reparaturen an Stecker, Kabel oder Receiver dürfen nur von qualifiziertem Fachpersonal
durchgeführt werden..
Schutzmaß nahmen (Wichtige Sicherheitshinweise):
- Das Gerät ist nur für Netzanschluss 100- 250 V AC / 50 Hz vorgesehen.
• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungs- oder Installationsarbeiten
beginnen.
- Anschluss der Satelliten Antenne
• Ziehen Sie den Netzstecker aus der Steckdose.
**
- Anschluss an das TV-Gerät

• Ziehen Sie den Netzstecker aus der Steckdose.
- Feuchtigkeit
• Der Empfänger darf keinerlei Flüssigkeiten ausgesetzt sein!
**
- Reinigung
• Ziehen Sie den Netzstecker aus der Steckdose.
• Verwenden ein leicht angefeuchtetes Tuch, um eventuell anhaftenden Staub zu binden.
**
- Belüftung
• Die Kühlschlitze im Gehäusedeckel dürfen keinesfalls abgedeckt werden, um eine sichere
Ableitung der im Gerät entstehenden Wärme zu gewährleisten..
**
- Fremdobjekte
• Stecken Sie niemals irgendwelche fremden Metallgegenstände in die Einschübe oder
Lüftungsschlitze des Gerätes.
- Gewitter
• Bei Gewitter oder Betriebsstörungen Stecker ziehen.
- Reparatur & Wartung
• Reparatur und Wartungsarbeiten dürfen nur von qualifizierten Fachkräften durchgeführt werden.
Da bei diesem Gerät die Trennung vom Stromnetz durch das Ziehen des
Steckernetzteils erfolgt, ist es unbedingt notwendig, dass dieses jederzeit leicht zugänglich ist.
Bitte beachten Sie, dass vor jeglichen Wartungs- oder Installationsmaßnahmen die
Stromversorgung unterbrochen werden muss.
Achten Sie darauf, dass das Stromkabel so platziert wird, dass es bei einem Notfall schnell von
der Stromversorgung getrennt werden kann.
Da bei diesem Gerät die Trennung vom Stromnetz durch das Ziehen des
Steckernetzteils erfolgt, ist es unbedingt notwendig, dass dieses jederzeit leicht zugänglich ist.
Bitte beachten Sie, dass vor jeglichen Wartungs-oder Installationsmaßnahmen die
Stromversorgung unterbrochen werden muss.
Achten Sie darauf, dass das Stromkabel so platziert wird, dass es bei einem Notfall schnell von
der Stromversorgung getrennt werden kann.

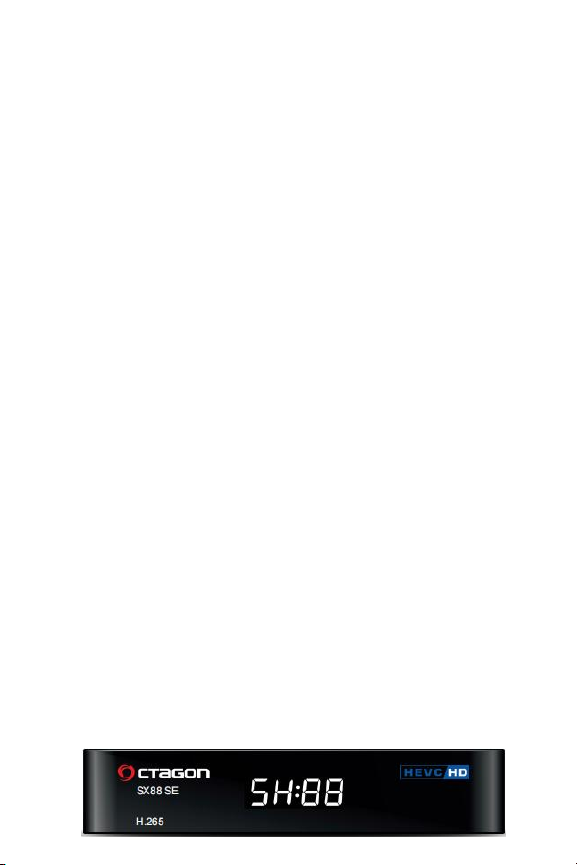

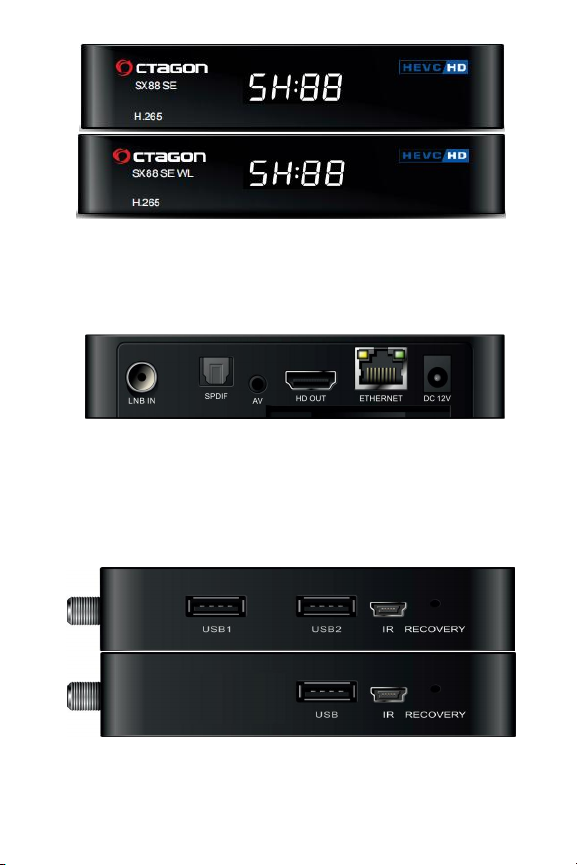

- FRONTBLENDE (VORDERSEITE:
Frontdisplay / time display
Sendernummer oder Uhrzeit werden angezeigt.
LED status Anzeige
Zeigt Betrieb oder Standby am (grün/ rot)
Infrarot Empfänger
IR Sensor befindet sich auf der rechten Seite.

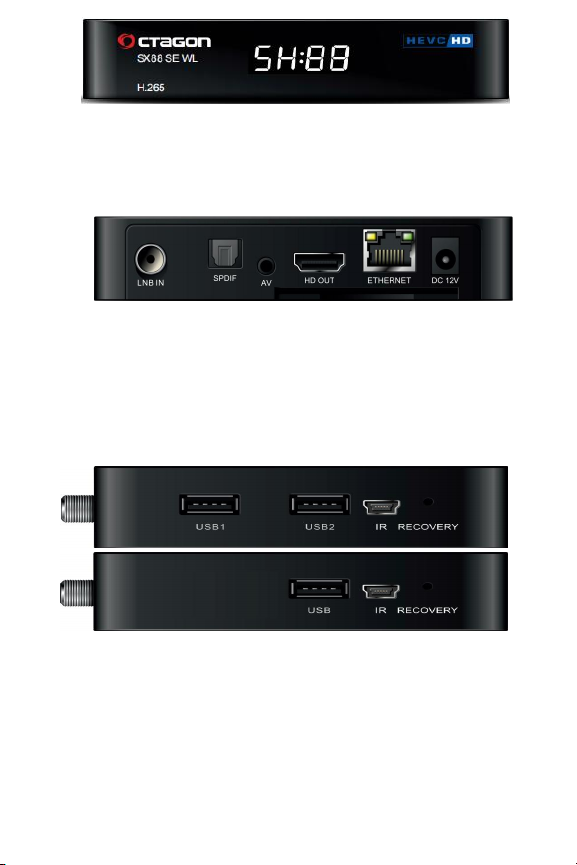

- GERÄTE RÜCKSEITE & SEITLICH:
LNB IN
SAT LNB Antenneneingang.
AV - Audio & Video
Composite AV Buchse mit Klinkenstecker.
SDPIF
Digitaler Audio Ausgang.
HD Ausgang HDMI
HD OUT - HDMI Ausgang zum TV-Gerät.
DC-12V (links seitlich)
Stromanschluss 12 Volts DC, 1.5A
RECOVERY
RECOVERY (RESET) Taste für Service & Wartungsarbeiten.
LED/IR (rechts seitlich)
Für externen IR Empfänger oder Display.
2 USB ports (links & rechts seitlich)
2 x USB 2.0 Anschlüsse.

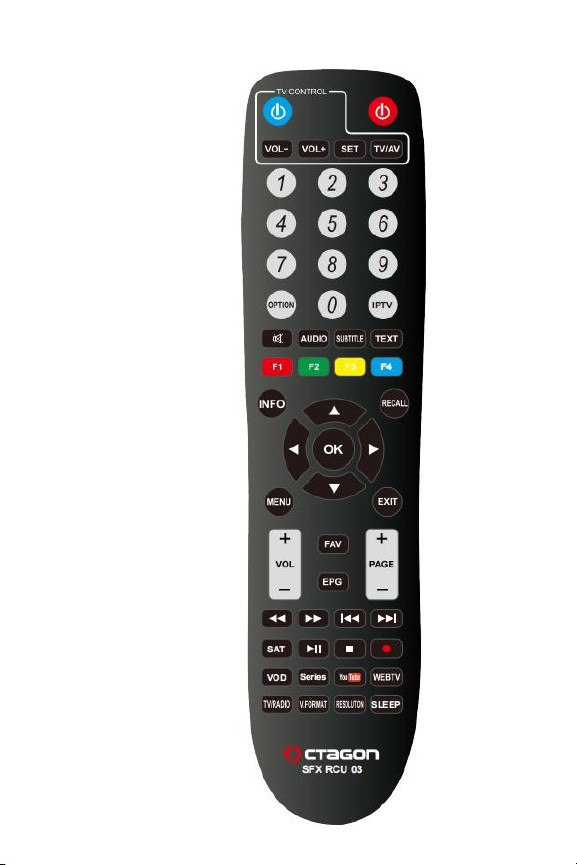

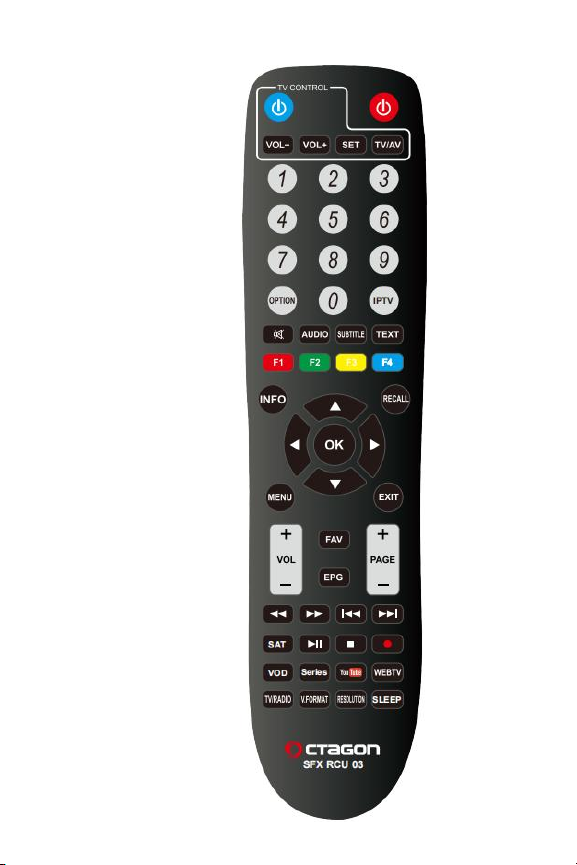

FERNBEDIENUNG

TASTE
FUNKTION
TASTE
FUNKTION
Power: SAT-Receiver Ein-
/Ausschalten
+ PAGE -
Sender auf/ab wechseln
Mute: Ton Ein- / Ausschalten
0 ~ 9
Zahlentasten: Direkte Eingabe
von Sendernummern und Zahlen
AUDIO
Audio: Tonspur einstellen
SAT
Satellit auswählen
MENU
Hauptmenü öffnen
EXIT
Menü Fenster schliessen
OK
Zeigt die Senderliste an.
Im Menü auswählen
← →
(Pfeil) Cursor links & rechts
↑ ↓
Cursor auf & ab. UP/DOWN
EPG
Elektronischer Programmführer
INFO
Informationsfenster des
laufenden Programms
TV/RADIO
Wechseln zwischen TV und
Radio Modus
FAV
FAV-Gruppen aufrufen
RECALL
Zeigt zuletzt angesehene Sender
SUBTITLE
Untertitel aufrufen
TEXT
Teletext Funktion
SLEEP
Einschlaftimer (Sleep timer)
REC
Startet die Aufnahme
F1-F4
Programmierbare Tasten
V.FORMAT
Video Format einstellen
OPTION
Optionale Zusatzfunktionen
RESOLUTION
Auflösung einstellen
Stop Wiedergabe &
Aufnahme
PAUSE
Wiedergabe anhalten /
fortsetzen
Schneller Rücklauf
Schneller Vorlauf
- INSTALLATION
Anschluss der Satelliten Antenne
Antennenkabel mit LNB IN verbinden.

Anschluss an das TV-Gerät
HDMI Kabel mit TV verbinden.
- START: Erste Schritte
Verbinden Sie Stromkabel mit dem Netz und schalten Sie Ihr Receiver mit Fernbedienung
ein.
Sprachauswahl und Programmsuchlauf
wählen Sie Ihre Sprache und starten Sie einen Programmsuchlauf.

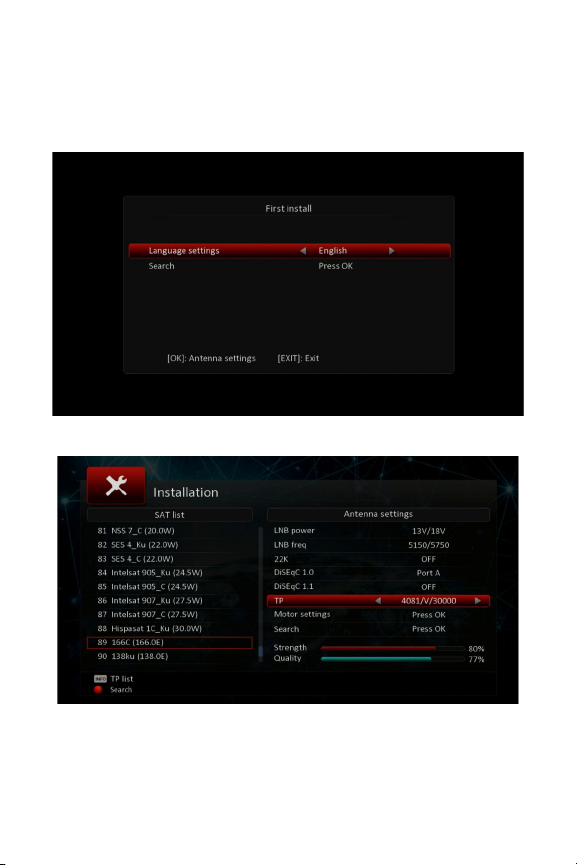

Nach Auswahl kommen Sie in die Antenneneinstellungen:
Gewünschte Satellit auswählen und Einstellungen wie DiSeqC vornehmen.
Mit der roten Taste können Sie Programmsuchlauf starten.
Unicable
Für Unicable Einstellungen klicken Sie auf LNB Freq. und wählen Unicable aus.

Nach dem Suchlauf können Sie die gefundenen Sender sortieren.
Gehe zu Menü Kanal Editor: (Passwort 0000)
Kanal Editor
Mit den im Bild unten angezeigten Funktionstasten können Sie die Sortierung vornehmen.

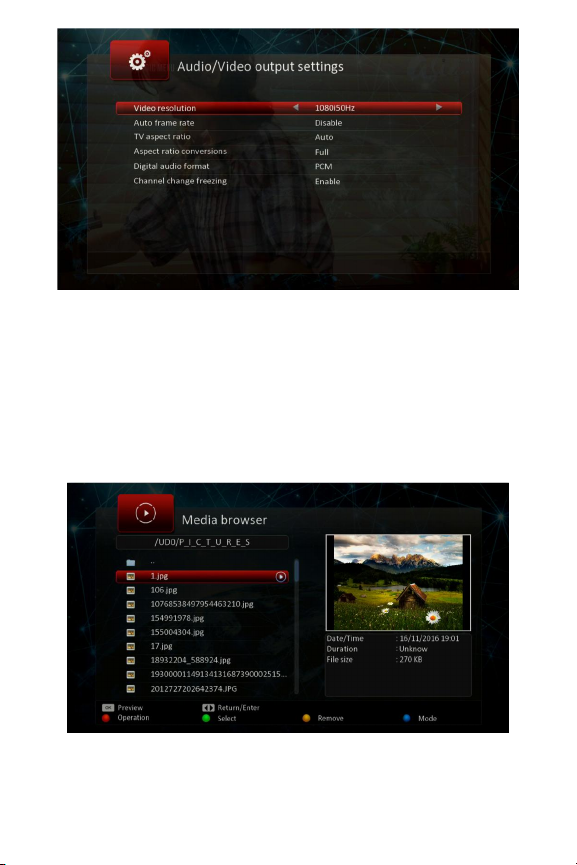

Audio/Video Einstellungen
Einstellungen wie Auflösung, Format, Seitenverhältnis uvm. können eingestellt werden. Siehe
unter Audio / Video Einstellungen menu:

- Passwort (Kindersicherung)
Werksseitig Passwort 0000.
Master Passwort 0088.
- EPG - Elektronischer Programmführer
Drücken Sie die EPG Taste, während Sie einen TV Kanal schauen. Das EPG Menü wird
angezeigt. Das EPG Menü besteht aus Kanalinformationen, Informationen zu den Sendungen
sowie einem Symbol für gegebenfalls verfügbare Zusatzinformationen zur Sendung. Eine kurze
Information zur aktuellen und nächsten Sendung wird am unteren Bildschirmrand angezeigt.
- Mediaplayer (Media Browser)
Menü - Mediabrowser
- DLNA
DLNA Funktion ist in der Software bereits aktiv bzw. eingeschaltet.
- Receiver mit Internet verbinden
Mit LAN Kabel, WiFI USB oder 3G Modem möglich. Menü Einstellungen

WIFI Module:
Wlan Standard :IEEE 802.11b/g/n
Frequency Range:2.400GHz~2.497GHz(2.4GHz ISM Band)
Number of Channels:2.4GHz CH1~CH14
Modulation:802.11b DQPSK,DBPSK CCK
802.11g/n:OFDM/64QAM 16QAM QPSK BPSK
Output Power:802.11b/11Mbps:17±2dbm@EVM≤-15db
802.11g/54Mbps:15±2dbm@EVM≤-28db
802.11n/MCS7:14±2dbm@EVM≤-30db
RX sensitivity: 802.11b/11Mbps:-85dbm
802.11g/54Mbps:-72dbm
802.11 n HT20/MCS7:-70dbm
802.11n HT40/MCS7:-66dbm
Maximum input level:802.11b/g/n:-20dbm
Maximum output level:802.11 b/g/n:20dbm

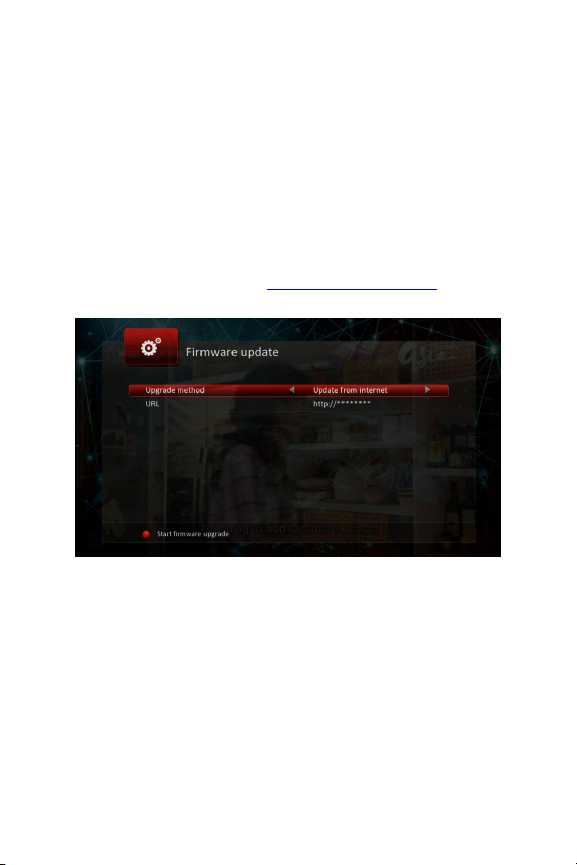

- Software update (Firmware update)
Software updates finden Sie auf Homepage: http://www.octagon-germany.eu oder direkt im
Receiver Menü (Online update)
Service
OCTAGON Germany
Buendtenaecker 2
D-79730 Murg
Tel: [phone]
Fax: [phone]
E-Mail: [e-mail]
Internet: www.octagon-germany.eu
Support: www.octagon-forum.eu
WEEE-Reg.-Nr. DE 69966297

TECHNISCHE DATEN
Tuner
Frequenzbereich
950 ~ 2150MHz
Eingangs Pegel
-80 ~ -20dBm
Modulation
DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,
9/10, (QPSK) 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
(8PSK)
Video
Decoder format
MPEG2/4, H.264, H265, AVS, AVS plus,
JPEG/MJPEG HD
Auflösung
HDMI 1.4 (1080p, 1080i, 720p, 576p,
480p)
Format
4:3, 16:9, Auto
Ausgänge
HD OUT(1.4), CVBS
Audio
Decoder format
MPEG1, MPEG2 Layer 1&2, Dolby
Digital AC3, AAC/HE-AAC, MP3
Audio Ausgänge
RCAx2(L/R), DIGITAL OUT
USB2.0 x 2
Volume support
No limited
Data formats supported
MP3, WMA, JEPG, BMP, AVI, MKV and
others
Netzteil
Stromversorgung (Netzteil)
100~240V 50/60Hz (external power
supply) to 12v DC
Verbrauch im Betrieb
18W
Verbrauch in STBY Modus
<0.5W
www.octagon-germany.eu
www.octagon-forum.eu

User manual
Digital DVB-S / S2 HDTV H.265
Receiver / IPTV / OTT Mediaplayer
OCTAGON SX88 SE V2 / SX88 SE V2 WL
www.octagon-germany.eu

Installation Guide
1,Connect your box to your TV with an HDMI cable
2,Connect your box to power using the power cord
3,Turn on your TV and switch to the correct HDMI input
4,Set-up your box and connect to your local network
Wired Network Wireless Network
5,Please set up your box to enjoy the wonderful experience

What’s in the Box?
Media Receiver Remote Control HDMI Cable
Power Adapter IR Sensor 2X Batteries
CAUTION!
To avoid the risk of electric shock, do not disassemble the receiver.
There are no user-serviceable parts inside.
Refer servicing to qualified service personnel.
This receiver was manufactured in accordance with international safety standards.
Please read the following precautions carefully.
Safety Instructions and Precautions:
Products are designed to operate safely when installed and used according to the product
instructions and safety practices.the guidelines included in this document explain the potential
risks associated with equipment operation and provide important safety practices designed to
minimize these risks,by carefully following the information contained in this document ,you can
protect yourself from hazards and create a safer environment
This product is designed and tested to meet IEC62368-1,the standard for safety of information
technology equipment.this also covers the implementation of IEC62368-1 based safety standards
around the world.
Retain and follow all product safety and operating instructions.always refer to the documentation
supplied with your equipment observe all warnings on the product and in the operating
instructions
Note: read all safety information below and operating instructions before using box to avoid
injury.

Warning:failure to follow these safety instructions could result in fire,electric shock or other injury
or damge electrical equipment can be hazardous if misused. Operation of this product,or similar
products,must always be supervised by an adult.do not allow children access to the interior of any
electrical product and do no permit them to handle and cables.
- Power supply network connection (100-240V ~ 50/60Hz)
• Connect this receiver only to the type of network indicated on the label
• Unplug the receiver from the electrical outlet before beginning any maintenance or installation
- Connecting to antenna
• Disconnect the receiver from the network before connecting or disconnecting the cable from the
antenna
• Failure to do so may result in damage to the receiver or antenna
**
- Connecting to a TV
• Unplug the receiver from the electrical outlet before connecting or disconnecting the cable from
the TV
Failure to comply may result in damage to the receiver or TV
- Liquids
• The receiver must not be exposed to liquids of ANY kind!
**
- Cleaning
• Unplug the receiver from the electrical outlet before cleaning
• To remove dust, use a light damp cloth, without solvents
**
- Ventilation
• Do not place the receiver on furniture or carpets
• Do not place any objects on top of the receiver
• Do not restrict air circulation around the receiver
****
- Earthing
• The antenna cable must be grounded
**
- Foreign objects
• Do not insert anything through the openings in the receiver, since you can touch a hazardous
voltage point or damage the receiver
- Location
• Use the receiver indoors, to avoid damaging it by weather
• Do not install the receiver near a radiator or other heat source
• Dropping the product may result in personal injury and serious damage to the receiver
- Lightning, storm
• Unplug the receiver from the wall outlet and disconnect the antenna during a lightning storm or
when unused for long periods of time
• This will prevent damage to the circuit due to lightning or voltage fluctuations
**- Repair
• If it is necessary to repair, it is necessary to be sure of the qualification of the service
• Unauthorized repairs can lead to additional damage
- FRONT PANEL:

Digital channel / time display
Displays the current channel number or time (depending on the menu setting)
LED status indicator
Displays the current status of the receiver (red / green)
Receiver of IR signals
The sensor of the IR signals from remote control
- REAR AND SIDES PANELS:
LNB IN
SAT dish connection
AV
Composite AV output for TV-set connection
SPDIF
Digital audiooutput
HD OUT
HD OUT - high quality digital audio and video output
DC-12V (on the left side)
Power socket. Attention! You must use the original power adapter included in the box! Output
adapter: 12 volts direct current, 1.5A
RECOVERY
For recovery mode
DC-12V (on the left side)
Power socket. Attention! You must use the original power adapter included in the box! Output
adapter: 12 volts direct current, 1.5A
LED/IR (on the right side)
To connect an external IR sensor with LED display
2 USB ports (located on two side panels)
Used to play media files, update software and work with WiFi / 3G dongles

REMOTE CONTROL

Button
Function
Button
Function
On/Off STB power supply
+ PAGE -
Change channel + or -
Mute
0 ~ 9
Direct input channel number
AUDIO
Choose audio
SAT
Call satellites list
MENU
Show Main menu
EXIT
Exit to last menu
OK
Perform action
← →
For move in menu LEFT/RIGHT
↑ ↓
For move in menu UP/DOWN
EPG
Call EPG (Electronic Program
Guide)
INFO
Show channel or event
Information
TV/RADIO
Switch between TV and RADIO
FAV
Show Favorites list
RECALL
Last channel call
SUBTITLE
Subtitles
TEXT
Teletext mode
SLEEP
Sleep timer
REC
Press for record
F1-F4
Programmable buttons
V.FORMAT
Change screen format
OPTION
Options button
RESOLUTION
Change screen resolution
Stop play or record
PAUSE
Press for PAUSE
Press for Rewind
Press for Fast Forward
- INSTALLATION

Connection antenna
Connect your dish to LNB IN
Using HDTV cable
For digital television, it is recommended to connect using an HD cable.
In case the TV has an input HD connector, it is advisable to use it to get a better image quality.
Using RCA cable
If no HD input on your TV-set, then can connect STB to TV-set using the RCA cable.
- START USING
Switch ON STB
Plug the STB power adapter into an electrical outlet.
Press the power button located on the remote control.
First installation and channels search
The first time you turn on the receiver, you will see the First install menu:
In this menu, you can select the menu language and go to the antenna setup:
In the antenna setup menu, you must select the satellites available to you, set the corresponding
LNB settings and DiSEqC switches. Then you can start the search by pressing the red button.
