ODU 080.000.026.000.000 User manual

HEXAGONAL-CRIMPZANGE
LEITUNGSQUERSCHNITTE 10–50 mm2
Die Hexagonal-Crimpzange wird zum Vercrimpen von gedrehten
Kontakten mit einer Leitung verwendet. Das ergonomische
Design und die optimale Kraftübersetzung sorgen für komfor-
tables Arbeiten.
Die Zange eignet sich für einen maximalen Querschnittsbereich
von 10 bis 50 mm2. Dieser Bereich kann je nach Produktserie
abweichen.
Genauere Crimpinformationen sind dem Abschnitt „Werkzeuge
und Zubehör“ des jeweiligen Produktkatalogs zu entnehmen.
The hexagonal crimping tool is used to crimp turned contacts
on to a conductor. The ergonomic design and an optimum
force transmission provide for comfortable working.
The crimping tool is suitable for a maximum cross-section
range from 10 to 50 mm2. This range may dier
depending on the product series.
More detailed crimp information can be found in the chapter
“Tools and Accessories” of the respective product catalog.
SICHERHEITSHINWEISE
• Crimpwerkzeuge erzeugen eine sehr hohe Presskraft.
Bei unsachgemäßer Handhabung kann dadurch
erhebliche Quetschgefahr bestehen!
• Arbeiten unter Spannung sind nicht zulässig!
• Bei Fragen kontaktieren Sie bitte den Hersteller.
SAFETY INSTRUCTIONS
• Crimping tools generate a very high pressing force.
Incorrect handling may result in considerable risk of crushing!
• Working under voltage is not permitted!
• For questions, please contact the manufacturer.
HEXAGONAL CRIMPING TOOL
CABLE CROSS-SECTIONS 10–50 mm2
CRIMPZANGE // CRIMPING TOOL
080.000.026.000.000
Crimpbacken im Backenhalter //
Crimping jaws in the holder
Entriegelung //
Release trigger
Crimpstelle //
Crimping point
Beweglicher Handhebel //
Movable hand-lever
Mehr Informationen auf www.odu.de
Further information at www.odu-connectors.com
[003.003.000.000.021 | 30000215]
2019/01
BEDIENUNGSANLEITUNG // INSTRUCTION MANUAL

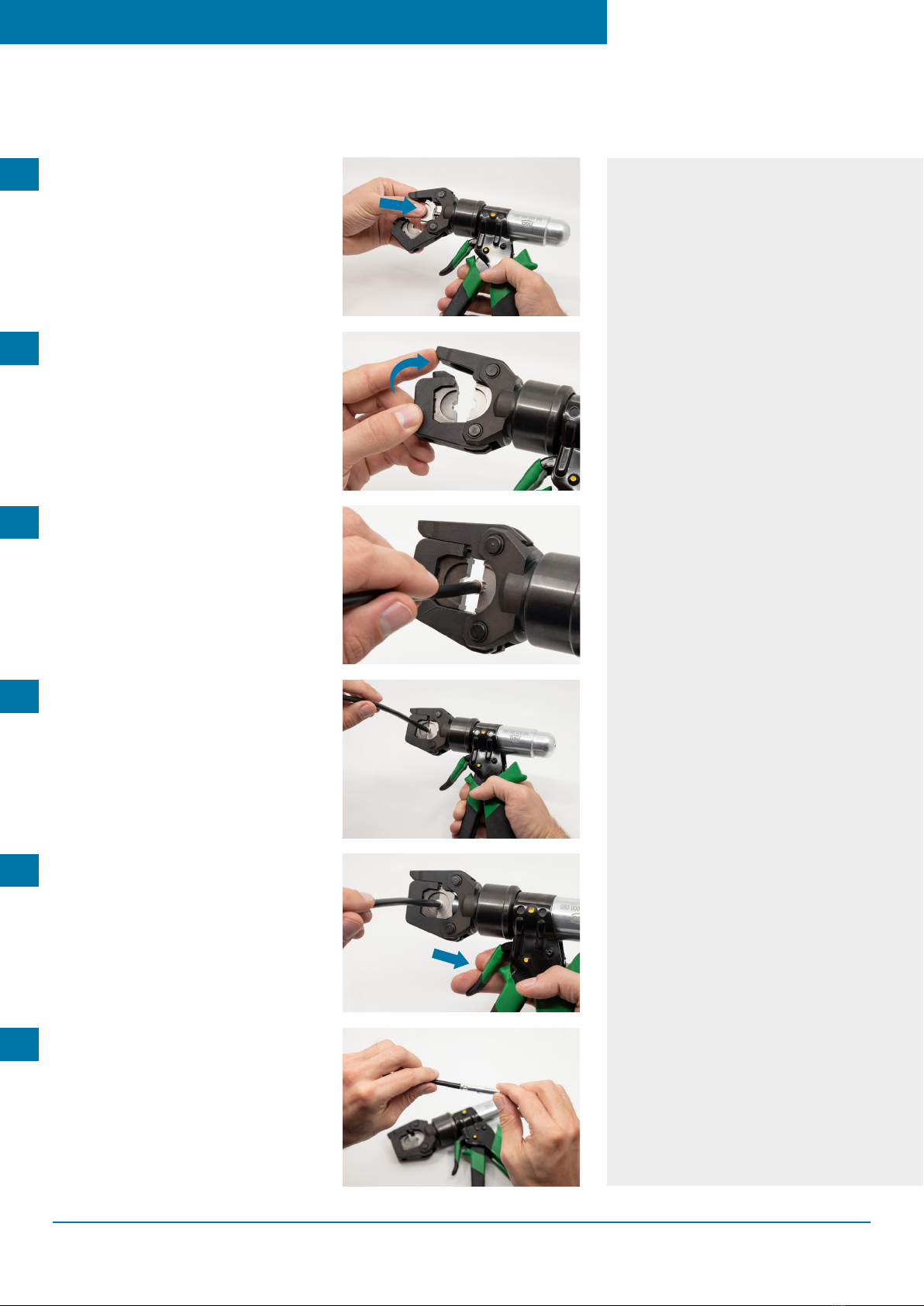

Kontakt mit vorbereitetem Kabel in Crimp-
stelle einführen. Beachten, dass die
Crimpung mittig im Crimpbereich erfolgt.
Insert the contact with the prepared cable
into the crimping point. Note that the crimp-
ing is done in the middle of the crimping area.
Crimpvorgang durch Handhebelbetätigung
durchführen, bis die Crimpbacken komplett
geschlossen sind.
Crimp by using the hand-lever until the
crimping jaws are completely closed.
Zum Önen der Crimpbacken Entriegelung
betätigen, um hydraulischen Druck abzu-
lassen.
To open the crimping jaws: push trigger to
release the hydraulic pressure.
Nach dem Önen den Kontakt entnehmen
und das Ergebnis prüfen.
After opening, remove contact and check
the result.
Backenhalter schließen.
Close the crimping jaw holder.
Crimpbacken in den geöneten Backenhalter
einlegen und festdrücken.
Place the crimping jaws in the crimping tool
and then press.
CRIMPVORGANG // CRIMPING PROCESS
080.000.026.000.000
WICHTIGER HINWEIS
Die Pressung nicht vor dem maximalen Druck
unterbrechen. Dieser wird mit einem mechani-
schen Laut in der Presse akustisch signalisiert.
IMPORTANT NOTE
Do not interrupt the compression before the
maximum pressure is reached. This is made
perceptible by a mechanical noise in the press.
1
2
3
4
5
6
