はじめに
z本書の内容の一部または全部を無断で複写することは、個人としてご
利用になる場合を除き禁止されています。また、無断転載は固くお断
りいたします。
z本製品の不適切な使用により、万一、損害が発生した場合、逸失利益
に関し、または、第三者からのいかなる請求に対し、当社では一切そ
の責任を負いかねますのでご了承ください。
ご使用の前に必ずお読みください
このプロテクターは、水深 40m以内の水中で使用するよう設計された精
密機械です。取り扱いには十分ご注意ください。
zプロテクターのご使用前の取り扱い方法と事前チェック、メンテナン
ス、ご使用後の保管方法についてはこの取扱説明書をよくお読みにな
り、正しくご利用ください。
zデジタルカメラの水没事故は、当社では一切その責任を負いかねます。
また、水没による内部機材の損傷、記憶内容や撮影に要した諸費用な
どの保証はいたしかねます。
z使用時の事故（人身・物損）の補償はいたしかねます。
このたびは、防水プロテクター PT-046（以下プロテクター）をお
買上げいただき、ありがとうございます。
この説明書をよくお読みのうえ、安全に正しくお使いください。ま
た、この説明書はお読みになったあと、必ず保管してください。
誤った使い方をされると水漏れにより中のカメラが破損し、修理不
能になる場合があります。
ご使用前には、この説明書にしたがって必ず事前チェックを実施し
てください。
PT046_JP.book 2 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 3
Jp
安全にお使いいただくために
この取扱説明書では、製品を正しくお使いいただき、お客様や他の人々
への危害と財産の損害を未然に防止するために、いろいろな絵表示をし
ています。その表示と意味は次のとおりです。
警告
1本製品を乳児、幼児、子供の手の届く範囲に放置しないでください。以
下のような事故発生の可能性があります。
•高いところから身体の上に落下し、けがをする。
•開閉部に身体の一部をはさみけがをする。
•小さな部品、Ｏリング、シリコングリス、シリカゲルを飲み込む。
万一飲み込んだ場合は直ちに医師にご相談ください。
•目の前でフラッシュが発光し、視力に回復不可能なほどの障害を
起こす。
2本製品に装填されるデジタルカメラに電池を入れたまま保管しないで
ください。電池を入れたまま保管すると、液漏れや火災の原因となるこ
とがあります。
3万一、本製品にカメラを装填した状態で水漏れがあった場合は、カメラ
に装填された電池を速やかに抜いてください。水素ガスの発生による燃
焼・爆発の可能性があります。
4本製品は樹脂製です。岩などの固いものに強くぶつけると破損し、けが
をする可能性があります。取り扱いには十分ご注意ください。
警告 この表示を無視して誤った取扱いをすると、人が死亡また
は重傷を負う可能性が想定される内容を示しています。
注意
この表示を無視して誤った取扱いをすると、人が傷害を負
う可能性が想定される内容および物的損害が想定される
内容を示しています。
PT046_JP.book 3 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 4
Jp
注意
1本製品の分解、改造はしないでください。水漏れや不具合発生の原因と
なることがあります。当社指定者以外の者による修理、分解、改造その
他の理由により生じた画像データの消失による損害及び逸失利益など
に関し、当社では一切その責任を負いかねます。
2以下のような場所で本製品を使用または保管した場合、動作不良や故
障、破損、火災、内部の曇り、水漏れの原因となります。絶対に避けて
ください。
•直射日光下や自動車の中など高温になるような場所
•火気のある場所
•水深40mより深い水中
•振動のある場所
•高温多湿や温度変化の激しい場所
•揮発性物質のある場所
3砂、ほこり、塵の多いところで開閉すると防水性能が損なわれ水漏れの
原因となることがあります。絶対に避けてください。
4本製品は装填されたカメラへの衝撃をやわらげるケースではありませ
ん。本製品にデジタルカメラを装填した状態で衝撃を与えたり、重いも
のを載せたりするとデジタルカメラが故障する場合があります。取り扱
いには十分ご注意ください。
5洗浄・防錆・防曇・補修等の目的で、下記の薬品類を使わないでくださ
い。プロテクターに直接、あるいは、間接的（薬剤が気化した状態）に
使用した場合、高圧下でのひび割れなどの原因となります。
使用できない薬品類 説明
揮発性の有機溶剤、
化学洗剤
プロテクターをアルコール・ガソリン・シンナー
などの揮発性有機溶剤、または化学洗剤等で洗浄
しないでください。洗浄には真水、または、ぬる
ま湯を使用してください。
防錆剤 防錆剤を使用しないでください。金属部分はステ
ンレス及び真鍮を使用しています。洗浄には、真
水を使用してください。
市販防曇剤 市販の防曇剤を使用しないでください。必ず指定
の防曇剤シリカゲルを使用してください。
指定外のシリコングリス シリコンＯリングに指定品以外のシリコングリ
スを使用しないでください。Ｏリングの表面が変
質して、水漏れの原因となります。
接着剤 補修などの目的で接着剤を使用しないでくださ
い。補修が必要な場合は、販売店または弊社サー
ビスステーションにご相談ください。
PT046_JP.book 4 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 5
Jp
6プロテクターをポケットに入れたまま、あるいは、持ったまま水中に勢
いよく飛び込んだ場合や船上から海へ放り投げる等、乱暴に扱うと水漏
れする場合があります。手渡しをする等、取り扱いには十分ご注意くだ
さい。
7万一、水漏れ等で内部のカメラが濡れた場合は直ちにカメラの水分を拭
き取り乾いてから、動作確認をしてください。
8飛行機で移動する場合は、Ｏリングを取りはずしてください。気圧の関
係でプロテクターが開かなくなることがあります。
9本製品に装填されるデジタルカメラを安全にお使いいただくために、デ
ジタルカメラの取扱説明書をよくお読みください。
0本製品を密閉する際は Ｏ リング及びその接触面に異物を挟み込まない
ように十分ご注意ください。
PT046_JP.book 5 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 6
Jp
もくじ
はじめに................................................................................ 2
ご使用の前に必ずお読みください ........................................ 2
安全にお使いいただくために ............................................... 3
1. 準備をしましょう............................................................ 8
箱の中を確認します.............................................................. 8
各部名称................................................................................ 9
付属品の使い方................................................................... 11
ストラップの取り付け方..................................................... 11
レンズキャップの取り付け方、取りはずし方 ...................... 11
2. プロテクターの事前チェックをしましょう .................. 12
使用前の事前チェック ........................................................ 12
3.デジタルカメラを装填しましょう ................................. 13
デジタルカメラをチェックします ...................................... 13
プロテクターを開けます..................................................... 14
デジタルカメラを装填します ............................................. 15
装填状態のチェックをします ............................................. 15
プロテクターを密閉します................................................. 16
装填後の動作チェック ........................................................ 16
最終チェックをします ........................................................ 17
目視検査.............................................................................. 17
水漏れテスト....................................................................... 18
4. 水中での撮影方法.......................................................... 19
水中撮影シーンの種類 ........................................................ 19
撮影シーンの選択方法 ........................................................ 20
水中撮影シーン時のAFロックについて.............................. 20
5. 撮影終了後の取り扱い方法 ........................................... 21
水滴を拭き取りましょう..................................................... 21
デジタルカメラを取り出します.......................................... 21
プロテクターを真水で洗います.......................................... 22
プロテクターを乾燥させます ............................................. 22
6. 防水機能のメンテナンスをしましょう ......................... 23
Ｏリングを取りはずします................................................. 23
砂・ゴミなどを取り除きます ............................................... 23
Ｏリングへのグリス塗布方法 ............................................. 25
Ｏリングを取り付けます .................................................... 25
PT046_JP.book 6 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 7
Jp
消耗品は取り替えます .........................................................26
7. 付録................................................................................27
仕様......................................................................................27
PT046_JP.book 7 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 8
Jp
1. 準備をしましょう
箱の中を確認します
箱の中の付属品はすべてそろっていますか。
万一、付属品が不足していたり、破損している場合はお買上げの販売店
までご連絡ください。
オリンパス代理店リスト
PT-046
（Ｏリングが装着されていることを確認してください）
Ｏリングリムーバー
ハンドストラップ
レンズキャップ
シリカゲル（1g）
シリコングリス
取扱説明書（本書）
プロテクター本体
PT046_JP.book 8 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 9
Jp

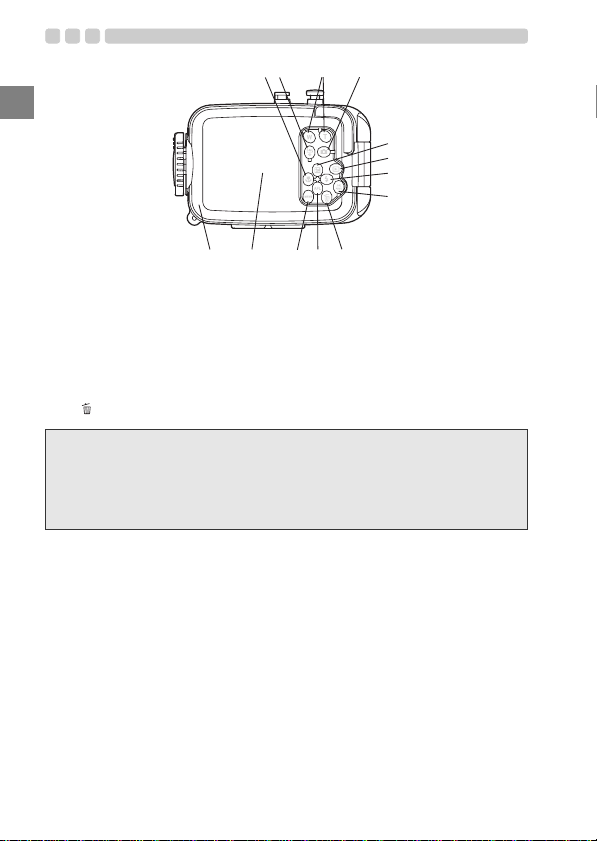

各部名称
※
※
1パームグリップ
2拡散板
3シャッターボタン
4ON/OFFボタン
5前蓋
6スライドロック
7開閉ダイヤル
8レンズリング
9装填ガイドレール
0液晶インナーフード
aＯリング
b三脚座
c遮光フード
2
34
5
6
7
8
90
bc
1
a
PT046_JP.book 9 ページ ２００８年１２月１９日 金曜日 午前１０時１１分

JP 10
Jp
※
※
※
※
※
※
※
※
※
d&ボタン／十字ボタン
eDISP./Eボタン
fズームボタン
gKボタン
hFボタン／十字ボタン
iqボタン
j#ボタン／十字ボタン
kOK/FUNCボタン
lボタン
※mAFL ( 注 1) ／十字ボタン
（注1）水中ワイド1または
水中マクロモードでの撮
影中は、十字ボタン下はAF
ロックボタンとして機能
します。
※nMENUボタン
o液晶モニタ窓
p後蓋
メモ :
※印のプロテクター操作部はデジタルカメラの各操作部に対応しています。
プロテクター操作部を操作することによってデジタルカメラの対応する機
能が動作します。詳しい機能の内容については、デジタルカメラの取扱説明
書をご覧ください。
i
j
k
lmnop
de f g
h
PT046_JP.book 10 ページ ２００８年１２月１９日 金曜日 午前１０時１１分
