Olympus PFL-E01 User manual

エレクトロニックフラッシュFL-36用防水プロテクタ
Electronic Flash Waterproof Case for the FL-36
Caisson étanche de flash électronique pour le FL-36
Unterwassergehäuse für das
elektronische Blitzgerät FL-36
Carcasa submarina de flash
electrónico para el FL-36
PFL-E01
©2005 OLYMPUS IMAGING CORP.
Printed in Japan
PFL-E01 Instruction Manual

はじめに
●本書の内容の一部または全部を無断で複写することは、個人としてご利用になる場合を
除き禁止されています。また無断転載は固くお断りいたします。
●本製品の不適切な使用により、万一、損害が発生した場合、逸失利益に関し、または、
第三者からのいかなる請求に対し、当社では一切その責任を負いかねますのでご了承く
ださい。
●本製品の故障、当社指定の第三者による分解、修理、改造その他の理由により生じた画
像データの消失による損害および逸失利益などに関し、当社では一切その責任を負いか
ねますのでご了承ください。
ご使用前に必ずお読みください
●このプロテクタは、水深60m以内の水中で使用するよう設計された精密機械です。取扱
いには十分ご注意ください。
●プロテクタのご使用前の取扱い方法と事前チェック、メンテナンス、ご使用後の保管方
法はこの取扱説明書の内容をよくご理解のうえ、正しくご利用ください。
●フラッシュの水没事故は、当社では一切その責任を負いかねます。
●使用時の事故（人身・物損）の補償はいたしかねます。
●本プロテクタ使用時は、「TTLAUTO」・「MANUAL」モード以外のフラッシュのモードはご
使用になれません。
●本プロテクタ使用時は、フラッシュのバウンスの角度調節、テスト発光はできません。
●本プロテクタ使用時は、フラッシュのワイドパネルの出し入れはできません。
●本製品をTTLコネクタを装備した防水プロテクタと組み合わせてご使用の場合、ブラケッ
ト・アーム類が必要です。
安全にお使いいただくために
この取扱説明書では、製品を正しくお使いいただき、お客様や他の人々への危害と財産の
損害を未然に防止するために、いろいろな絵表示をしています。その表示と意味は次のよ
うになっています。
1
Jp
この表示を無視して誤った取扱いをすると、人が死亡または重傷を負う可能
性が想定される内容を示しています。
この表示を無視して誤った取扱いをすると、人が傷害を負う可能性が想定される
内容および物的損害のみの発生が想定される内容を示しています。
警告
注意
■このたびは、防水プロテクタPFL-E01をお買上げいただき、ありがとうございます。
■この説明書をよくお読みのうえ、安全に正しくお使いください。また、この説明書はお
読みになった後、必ず保管してください。
■誤った使い方をされると水漏れにより中のフラッシュが破損し、修理不能になる場合
があります。
■ご使用前には、この説明書に従い、必ず事前チェックを実施してください。
PFLE01JP2005.5.255:39PMページ1

電池について
●フラッシュの電池は単3形のアルカリ電池（LR6）、またはリチウム電池（FR6）、ニッケルマン
ガン電池（ZR6）、ニッケル水素電池、ニッカド電池、オキシライド電池（ZR6Y）を各2本を
ご使用ください。またはCR-V3（当社製LB-01）リチウム電池パックをご使用ください。
●電池の電極を濡らさないようご注意ください。故障や、事故の原因となる可能性があり
ます。
●電池に関するその他の注意はフラッシュの使用説明書をよくお読みください。
2
Jp
１．本製品を乳児、幼児、子供の手の届く範囲に放置しないでください。以下のような事故発
生の可能性があります。
・高いところから身体の上に落下し、けがをする。
・開閉部に身体の一部をはさみけがをする。
・小さな部品を飲み込む。万一飲み込んだ場合は直ちに医師にご相談ください。
・目の前でフラッシュが発光し、視力に回復不可能なほどの障害を起こす。
２．本製品に装填されるフラッシュに電池を入れたまま保管しないでください。
電池を入れたまま保管すると、液漏れや火災の原因となることがあります。
３．万一、本製品にフラッシュを装填した状態で水漏れがあった場合は、フラッシュに装填さ
れた電池を速やかに抜いてください。水素ガスの発生による燃焼･爆発の可能性があります。
４．本製品は樹脂製です。岩などの固いものに強くぶつけると破損し、けがをする可能性があ
ります。取扱いには十分ご注意ください。
５．本製品用のシリカゲルおよびシリコンOリング用グリスは食べられません。
１．本製品の分解、改造はしないでください。水漏れや不具合発生の原因となることがありま
す。当社指定者以外の者による分解、改造をした場合は保証の対象外となります。
２．異常に温度が高くなるところ、異常に温度が低くなるところ、極端な温度変化のあると
ころに本品を置かないでください。部品が劣化することが有ります。
３．砂、ほこり、塵の多いところで開閉すると防水性能が損なわれ水漏れの原因となること
があります。絶対に避けてください。
４．本製品は水深60m以内の水深で使用するように設計･製造されています。60mより深い
潜水をされた場合本プロテクタや中のフラッシュに復帰しない変形や破損が生じたり、
水漏れを起こすことがあります。ご注意ください。
５．プロテクタを持ったまま水中に勢いよく飛び込んだ場合や船上から海へ放り投げる等、
乱暴に扱うと水漏れする場合があります。手渡しをする等、取扱いには十分ご注意くだ
さい。
６．万一、水漏れ等で内部のフラッシュが濡れた場合は直ちにフラッシュの水分を拭取り、
動作確認をしてください。
７．飛行機で移動する場合は、Ｏリングを取外してください。気圧の関係でプロテクタが開
かなくなることがあります。
８．本製品に装填されるフラッシュを安全にお使いいただくために、フラッシュの「取扱説
明書」をよくお読みください。
９．本製品を密閉する際はＯリングおよびその接触面に異物を挟み込まないように十分ご注
意ください。
10．本製品を保管する場合は、必ずプロテクタからフラッシュを取出して保管してください。
11．本製品をご使用する際、フラッシュ窓部を人や動物に近づけてフラッシュを発光しない
でください。
警告
注意
PFLE01JP2005.5.255:39PMページ2

水漏れ事故を防ぐために
本製品を使用中に水漏れ事故が発生すると装填されたフラッシュが修理不能になります。
以下の注意を守った上でご使用ください。
１．本製品を密閉する際にはＯリングだけではなくその接触面にも髪の毛、繊維くず、砂粒
等の異物がついていない事を確認してください。たとえ髪の毛一本、砂粒一粒が挟まっ
ても水漏れの原因となります。特に念入りに確認してください。
２．Ｏリングは消耗品です。少なくとも1年に1回は新品と交換してください。また、ご使用
の都度メンテナンスをしてください。
３．Ｏリングは使用状態、保管状態によっては劣化が促進されます。Ｏリングに傷、ヒビが入っ
ていたり、弾力がなくなっていたらすぐに新しい Oリングに交換してください。
４．Ｏリングメンテナンス時にはＯリング溝内をクリーニングし、ゴミ・ほこり・砂粒等の
異物が無いことを確認してください。
５．Ｏリングには指定のシリコンＯリング用グリスをご使用ください。
６．Ｏリングが正しく入っていないと防水機能が働きません。Ｏリングを装着する際にはＯ
リングが溝からはみ出したり、ねじれたりしないよう注意して取付けてください。また、
プロテクタを密閉するときはＯリングが溝から外れないよう確認しながら蓋を閉めてく
ださい。
７．本製品はプラスティック（ポリカーボネート）製の気密構造です。車、船、海辺など高温に
なるところに長時間放置したり、長時間不均一な外力がかかると変形し、防水機能が失
われることが有ります。温度管理には十分ご注意ください。また、保管時や移動時に上
に重いものを載せたり、無理な収納は避けてください。
８．プロテクタの外側からＯリングの接触面を強く押したり、プロテクタをねじったりすると防
水機能が損なわれることが有ります。無理な力をかけないようご注意ください。
９．事前テストと最終チェックを実施した上でご使用ください。
10．撮影中に水滴など水漏れの兆候を見付けた場合は、直ちに潜水を中止して、フラッシュ
および本製品の水気を取り、「最終チェックをします」の項目を参考にしてテストを行い
水漏れの有無を確認してください。
3
Jp

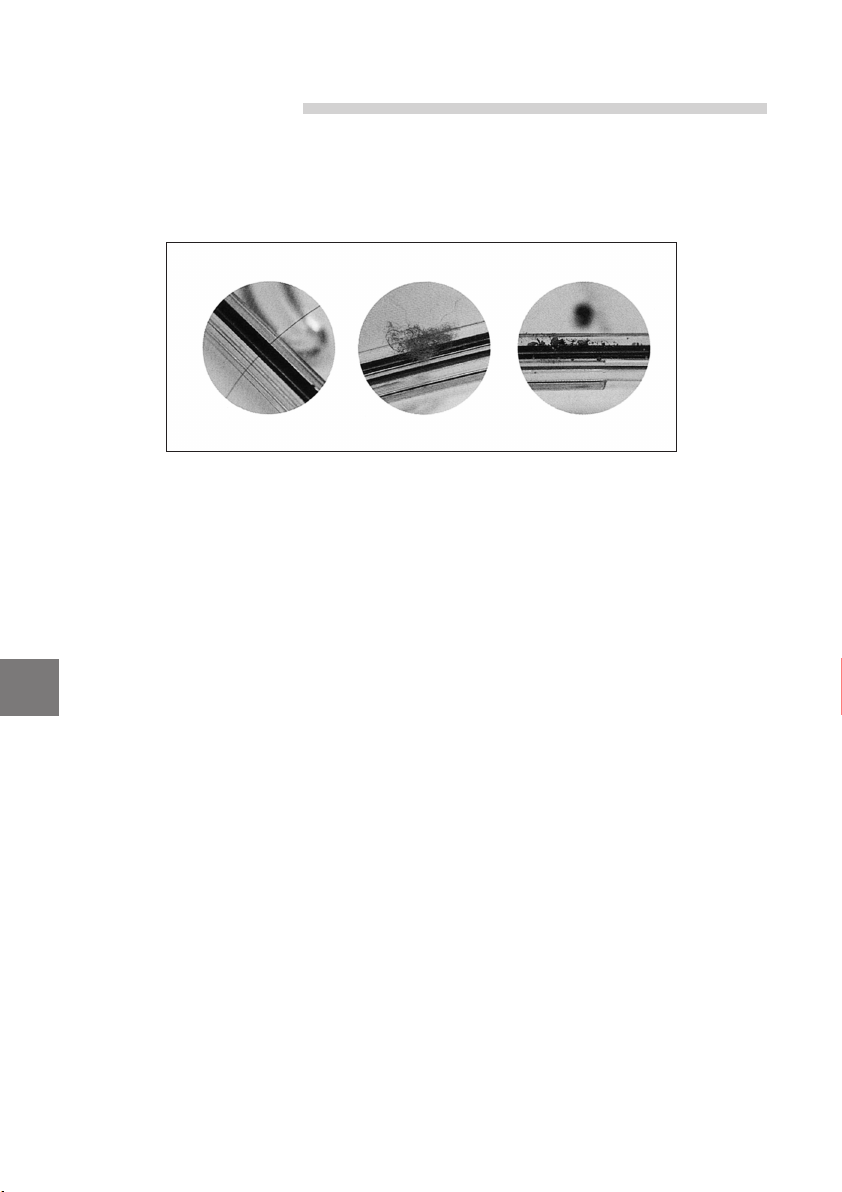

〈Oリングへの異物付着の一例〉
髪の毛 繊維屑 砂粒
PFLE01JP2005.5.255:39PMページ3

使用できない薬品類 説明
揮発性の有機溶剤、
化学洗剤
防錆剤
市販防曇剤
指定外のシリコン
グリス
接着剤
プロテクタをアルコール･ガソリン・シンナーなどの揮発性有機溶剤、または化学
洗剤等で洗浄しないでください。洗浄は真水、または、ぬるま湯で十分です。
防錆剤を使用しないでください 。金属部分はステンレスおよび真鍮を使用して
おり、真水による洗浄で十分です。
市販の防曇剤を使用しないでください。必ず指定の防曇剤シリカゲルを
使用してください。
シリコンＯリングに指定品以外のシリコングリスを使用しないでくだ
さい。Ｏリングの表面が変質して、水漏れの原因となります。
補修などの目的で接着剤を使用しないでください。補修が必要な場合は販売
店または弊社サービスステーションにご相談ください。
4
Jp
お取扱について
●以下のような場所で本製品を使用または保管した場合、動作不良や故障、破損、火災、
内部の曇り、水漏れの原因となります。絶対に避けてください。
・直射日光下や自動車の中など高温になるような場所
・火気のある場所
・水深60mより深い水中
・振動のある場所
・高温多湿や温度変化の激しい場所
・揮発性物質のある場所
●本製品は耐衝撃性に優れたポリカーボネート樹脂製ですが、岩などで擦ると傷が付くこ
とが有ります。また、固い物にぶつけたり、落としたりすると破損することがあります。
●本製品は装填されたフラッシュへの衝撃をやわらげるケースではありません。本製品に
フラッシュを装填した状態で衝撃を与えたり、重いものを乗せたりするとフラッシュが
故障する場合があります。取扱いには十分ご注意ください。
●長期間使用しないとＯリングの劣化等により防水性能が低下している場合が有ります。
使用前には事前テストと最終チェックを必ず行ってください。
●アーム取付け部や水中TTLケーブルコネクタ部には過大な力をかけないでください。
●水中での撮影では、撮影時の条件（水中の透明度や浮遊物の有無など）でフラッシュ光到
達距離が陸上の撮影時より短くなる場合があります。撮影画像を確認の上ご使用くだ
さい。
●洗浄・防錆・防曇・補修等の目的で、下記の薬品類を使わないでください。プロテクタに直
接、あるいは、間接的（薬剤が気化した状態）に使用した場合、高圧下でのひび割れなどの
原因となります。
●この取扱説明書で指示している以外の操作を行い、また、指示している以外の場所を取
外したり、改造を加えたり、指定以外の部品を使用する事はしないでください。
上記の行為の結果、撮影に不都合が生じたり機材に不具合が発生した場合は保証の対象
外となります。
PFLE01JP2005.5.255:39PMページ4

5
Jp
はじめに ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 1
ご使用前に必ずお読みください ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 1
安全にお使いいただくために ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 1
電池について・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 2
水漏れ事故を防ぐために ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 3
お取扱について ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4
目次 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・5-6
1.準備をしましょう ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
箱の中を確認します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 7
各部名称 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 8
プロテクタの準備方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
デュフューザーの着脱方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
カメラ用プロテクタとの接続方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
1）水中TTLケーブルの接続 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 9
2）ホットシューケーブルの接続 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 11
3）アーム類への取付け方法 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 12
2.プロテクタの事前チェックをしましょう・・・・・・・・・・・・・・・・・・・・・・・・・・・ 13
使用前の事前テスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 13
事前テスト・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 13
3.フラッシュを装填しましょう ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 14
フラッシュをチェックします・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 14

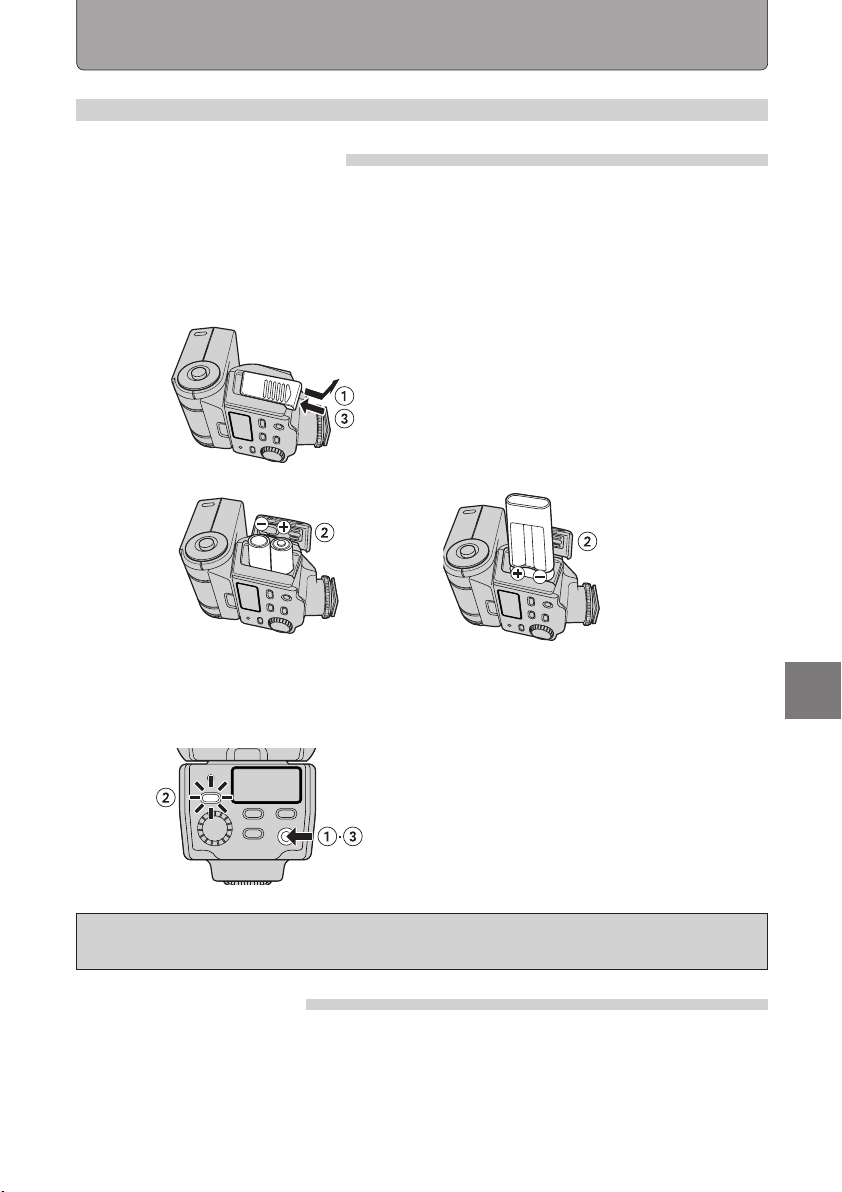

電池を入れます・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 14
電池をチェックします・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 14
プロテクタに装填します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 14
装填できるフラッシュは？・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 14
プロテクタを開けます・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 15
フラッシュを装填します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 15
シリカゲルを装填します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 15
装填状態のチェックをします・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 16
プロテクタを密閉します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 16
最終チェックをします・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 16
目視検査 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 16
フラッシュの電源を入れます ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 16
最終テスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 17
目次
PFLE01JP2005.5.255:39PMページ5

6
Jp
4.水中での撮影方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 18
フラッシュモードの設定方法・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 18
TTLAUTO撮影 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 18
MANUAL撮影・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 18
5.撮影終了後の取扱い方法 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 19
水滴を拭取りましょう・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 19
フラッシュを取出します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 19
プロテクタを真水で洗います・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 20
TTLケーブルの取外し ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 20
プロテクタやTTLケーブルを乾燥させましょう ・・・・・・・・・・・・・・・・・・・・・・・・・ 20
6.防水機能のメンテナンスをしましょう ・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 21
Oリングを取外します ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 21
砂・ゴミなどを取除きましょう ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 21
Oリングを取付けます ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 22
Oリングへのグリス塗布方法 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 22
消耗品は取替えましょう ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 22
7.付録 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 23
PFL-E01ご使用上のQ&A ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 23
仕様 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 26
PFLE01JP2005.5.255:39PMページ6

7
Jp
１.準備をしましょう
箱の中を確認します
箱の中の付属品はすべてそろっていますか。
万一、付属品が不足していたり、破損している場合はお買上げ販売店までご連絡ください。
プロテクタ本体
TTLコネクタ
キャップ
デュフューザー
Oリング
アーム取付けネジ
水中TTLケーブル
シリコングリス
シリカゲル
Oリング取外しピック
取扱説明書（本書）
ディストリビューターズリスト
エレクトロニックフラッシュFL-36用防水プロテクタ
PFL-E01
ホットシューケーブル
PFLE01JP2005.5.255:39PMページ7

8
Jp
各部名称
Note：※印のプロテクタ操作部はフラッシュの各操作部に対応しています。プロテクタ操作
部を操作することによってフラッシュの対応する機能が動作します。詳しい機能の
内容についてはフラッシュの使用説明書をご覧ください。
セレクトダイヤル
バックルフック
バックル開閉レバー
発光部窓
アーム取付け部
デュフューザー
水中TTLケーブルコネクタ
ホットシュー
水中TTLケーブルコネクタキャップ
シリコンOリング用グリス（白キャップ）
シリカゲル
Oリング取外し用ピック
Oリング（POL-E201）
モードボタン
ZOOMボタン
パネルライトボタン
パワーボタン
アーム取付けネジ
前蓋
後蓋
※
※
※
※
※
PFLE01JP2005.5.255:39PMページ8

9
Jp
プロテクタの準備方法
実際のご使用前に、プロテクタを使用して撮影する為の準備方法をご説明します。
デュフューザーの着脱方法
本プロテクタは、被写体へのフラッシュ光を和らげる為デュフューザーを装備しています。
被写体に当たるフラッシュ光を和らげたい場合や、被写体の影を弱めたい場合、フラッ
シュの光量を押さえたい場合などに使用します。
デュフューザーの着脱は、下図に従って取付け取外しします。
： デュフューザーをご使用いただくことで、デュフューザーを使用しない場合に
対し、フラッシュ光量を約3段分少なくすることが可能です。
近接のマクロ撮影時などで一時的に光量を少なくして撮影したい場合などに有
効です。
注意
カメラ用プロテクタとの接続方法
本プロテクタを使用し、水中TTL撮影をする場合、カメラ用プロテクタと本プロテクタを
水中TTLケーブルで、カメラ用プロテクタのTTLコネクタ（プロテクタ内部側コネクタ）とカ
メラのホットシュー部を本プロテクタ付属のホットシューケーブルで接続します。
１）水中TTLケーブルの接続
①プロテクタが十分乾燥している事を確認して、プロテクタのTTLケーブルコネクタ
キャップを緩めて取外します。キャップを取外したプロテクタのTTLコネクタ部に、
水中TTLケーブルのコネクタ部（ケーブル両端のコネクタ部どちら側でも装着でき
ます）を装着します。装着の際は、まずプロテクタのTTLコネクタネジ部に本製品付
属のシリコングリスを薄く塗布します。
PFLE01JP2005.5.255:39PMページ9

②ケーブル側のコネクタ部先端中心にある５ピン端子の向きを確認してプロテクタ側
のTTLコネクタ中心部の５ピン端子部に差し込みます。この際、プロテクタのTTLコ
ネクタ部にある合わせマークと、水中TTLケーブルのコネクタ部の合わせマークの
位置を揃え、5ピン端子を差し込むと装着が簡単です。
③ケーブル側のコネクタ部ロックダイヤルネジを止まるまでねじ込み、コネクタをしっ
かりと固定します。
水中TTLケーブルを取外す場合は、取付ける場合と逆の順序で取外します。最後にプ
ロテクタのTTLケーブルコネクタキャップを止まるまでねじ込んで完了です。
10
Jp
ロックダイヤルネジ
： ・水中TTLケーブルの着脱は、必ずプロテクタが十分に乾燥している事を確認
してから行ってください。
・プロテクタのTTLコネクタキャップおよび水中TTLケーブルのコネクタ部は、
防水の為にOリングが装着されています。このOリングに糸くずや砂、髪の
毛などが付着すると防水機能に影響を及ぼし水漏れの原因となります。プロ
テクタに装着する際は、必ずOリングに異物が付着していない事を確認して
く ださい。
・５ピン端子の接続は、ピンの配置に注意しながら慎重に差込んでください。
・コネクタ部ロックダイヤルネジは無理に締込まないでください。
・水中TTLケーブルをご使用にならない場合は、必ずコネクタ部にTTLケーブ
ルコネクタキャップを取付けてください。
注意
マークで
位置を会わせます
PFLE01JP2005.5.255:39PMページ10

11
Jp
2）ホットシューケーブルの接続
カメラ用プロテクタのTTLケーブルコネクタ部のプロテクタ内側コネクタ部分とカメラ
のホットシュー部を、本プロテクタ付属のホットシューケーブルで接続します。
①カメラ用プロテクタにカメラを装填する前にカメラ用プロテクタのTTLケーブルコネク
タ部のプロテクタ内側コネクタ部分についている保護キャップを緩めて取外します。
②カメラ用プロテクタのTTLケーブルコネクタ部内側コネクタ部分へ、ホットシュー
ケーブルのコネクタ側５ピン端子部分を差込みます。
③ホットシューケーブルのコネクタ側にあるロックダイヤルネジを止まるまで回しコネ
クタをしっかりと固定します。
④カメラ用プロテクタにカメラを装填します。
⑤カメラ装填後、カメラのホットシュー部にホットシューケーブルのホットシューユニッ
トを止まるまで差込みます。
ホットシューケーブルを取外す場合は、取付ける場合と逆の順序で取外します。最後に
プロテクタのTTLケーブルコネクタ部のプロテクタ内側コネクタ部分に保護キャップを
止まるまでねじ込んで完了です。
MENUMENU
MENU
保護キャップ
ロックダイヤルネジ
： ・５ピン端子の接続は、ピンの配置に注意しながら慎重に差込んでください。
・ホットシューコネクタ固定ネジをねじ込む際は、プロテクタ本体を逆さまにして
ねじ込んでください。その際、プロテクタ本体を落としたりすることのないよう、
十分にご注意ください。
・コネクタ部ロックダイヤルネジは無理に締込まないでください。
・ホットシューケーブルをご使用にならない場合は、必ずコネクタ部に保護キャッ
プを取付けてください。
注意
PFLE01JP2005.5.255:39PMページ11

12
Jp
3）アーム類への取付け方法
本プロテクタをアーム類へ取付ける場合の方法をご説明します。
アーム幅が12mmの場合は、市販のアームでも取付けることができます。
アーム取付け部に、アームを差込み、付属のアーム取付けネジを止まるまで回し固定し
ます。
： ・アーム取付けネジを回す際、無理に力を加えて締込まないでください。
注意
PFLE01JP2005.5.255:39PMページ12

13
Jp
2.プロテクタの事前チェックをしましょう
使用前の事前テスト
本プロテクタは、製造工程での部品の品質管理および組立工程での各機能検査などを厳
重に実施しています。さらに全ての製品は高水圧試験機により水圧試験を実施し、仕様通
りの性能が守られているか検査を行い合格したものです。
しかしながら、持ち運びや、保管の状態、メンテナンスの状況等何らかの原因で防水機能
にダメージを受ける場合が有ります。
潜水前には必ず次の事前テストと、フラッシュ装填後に行う水漏れテストを実施してくださ
い。
事前テスト
１．フラッシュをプロテクタに装填する前に空のプロテクタを、ご使用になる水深に沈め
て水漏れの有無を確認してください。
２．水漏れ事故は、主に以下の事が原因で起こります。
・Ｏリングの取付け忘れ
・Ｏリングの一部または全部が所定の溝から外れていた
・Ｏリングの傷やヒビ、または変質・変形
・ＯリングやＯリング溝、Ｏリング接触面への砂・繊維くず、髪の毛など異物の付着
・Ｏリング接触面やＯリング溝内の傷
・プロテクタを閉じる際の付属ストラップやシリカゲルの挟み込みテストは上記の原
因を取除いて行うようにしてください。
：・水漏れの確認はご使用になる水深に沈めて確認する事がいちばん適切です。
これが難しい場合は水圧のかからないごく浅いところでも水漏れが確認でき
る場合があります。面倒がらずに必ず実施してください。
・万一、事前テスト中に正常な取扱いで水漏れが確認された場合はご使用を中
止し、商品お買上げの販売店またはオリンパスサービスステーション（本取扱
説明書裏面に記載）にご相談ください。
注意
PFLE01JP2005.5.255:39PMページ13

14
Jp
3.フラッシュを装填しましょう
フラッシュをチェックします
電池を入れます
単3形アルカリ電池、リチウム電池、ニッケルマンガン電池、ニッケル水素電池、ニッカ
ド電池、オキシライド電池のいずれかの種類のもの2本をイラストのように入れてくださ
い。またCR-V3（当社製LB-01）リチウム電池パックもご使用いただけます。
※単3マンガン電池は使用できません。
①電池カバーを開きます。
②電池の向きを正しく合わせて入れます。
③電池カバーを閉じます。
電池をチェックします
①パワーボタンを押すと電源が入ります。
②チャージランプが点灯することを確認し
ます。
③もう一度パワーボタンを押すと電源が切
れます。
Note： ・電池消耗による撮影不能を避けるため電池はできるだけダイビング毎に新品の
電池またはフル充電状態の電池に交換してください。
プロテクタに装填します
装填できるフラッシュは？
本製品（PFL-E01）はエレクトロニックフラッシュFL-36専用です。
単3タイプ CR-V3
PFLE01JP2005.5.255:39PMページ14

15
Jp
シリカゲルを装填します
プロテクタを密閉する前に必ず付属の防曇剤
シリカゲル一袋を、フラッシュ右側面とプロ
テクタの間に入れてください。袋は長辺の接
着している側が奥に入るように装填してくだ
さい 。
プロテクタを開けます
下図のようにバックル開閉レバーの下に指を
差込みます。バックルフックをつまみます。
そのままゆっくりとバックルフックを引き
上げてください。
フラッシュを装填します
本プロテクタのホットシュー部にフラッシュFL-36を取付け装填します。
①ホットシューの奥まで差込みます。
②フラッシュのシューロックダイヤルを回し、締め付けます。
本プロテクタからフラッシュFL-36を取外す場合は、
③フラッシュのシューロックダイヤルを回し締め付けを緩めます。
④フラッシュのダイヤル部を指でしっかり抑え、ホットシューから引き抜きます。
：・シリカゲルは指定の場所に指定された向きで必ず奥まで挿入してください 。 向
きを間違えるとプロテクタ密閉時にシリカゲルの袋を挟み込み水漏れの原因
となります。
・途中まで入れたままでプロテクタを閉めるとシリカゲルの袋をＯリングが挟
み込み水漏れの原因となります。
・一度使用したシリカゲルは吸湿性能が衰えています。シリカゲルはプロテク
タ開閉時に毎回交換することをおすすめします。
注意
： ・フラッシュを取付ける際は、必ずフラッシュの電源をOFFにしてください。
・フラッシュを取付ける際は、無理な力を加えないようにご注意ください。
・フラッシュを取外す場合は、取外し時にフラッシュを落下させないようにしっ
かりと保持して取外してください。
注意
PFLE01JP2005.5.255:39PMページ15

16
Jp
装填状態のチェックをします
プロテクタを密閉する前に、以下の通り各部の最終チェックをします。
・プロテクタのホットシュー部にフラッシュがしっかりと装着されているか。
・シリカゲルは指定された位置に奥まで挿入されているか。
・Ｏリングは正常に装着されてるか。
・Ｏリングと接触面にゴミなどの異物が付着していないか。
プロテクタを密閉します
後部蓋を閉じ（Ｏリングが溝からはずれない
ように静かに閉めてください。）、バックルを
後部蓋の端に引っかけてバックル開閉レバー
を矢印方向に倒すとプロテクタは密閉状態に
なります。
： ・バックル開閉レバーは必ず3ケ所とも矢印の方向に倒し、プロテクタを密閉状
態にしてください。
・いずれかのバックルが開いている場合、プロテクタは密閉状態とならず、水漏
れの原因となります。
注意
最終チェックをします
目視検査
プロテクタを密閉後、プロテクタの前蓋、後蓋の密閉部分の周囲を外側から見て、Ｏリン
グのよじれやはずれ、異物の挟み込みが無いことを確認してください。
：・髪の毛や繊維くず等細かいものは目立ちませんが水没事故の原因になりま
す。特にご注意ください。
注意

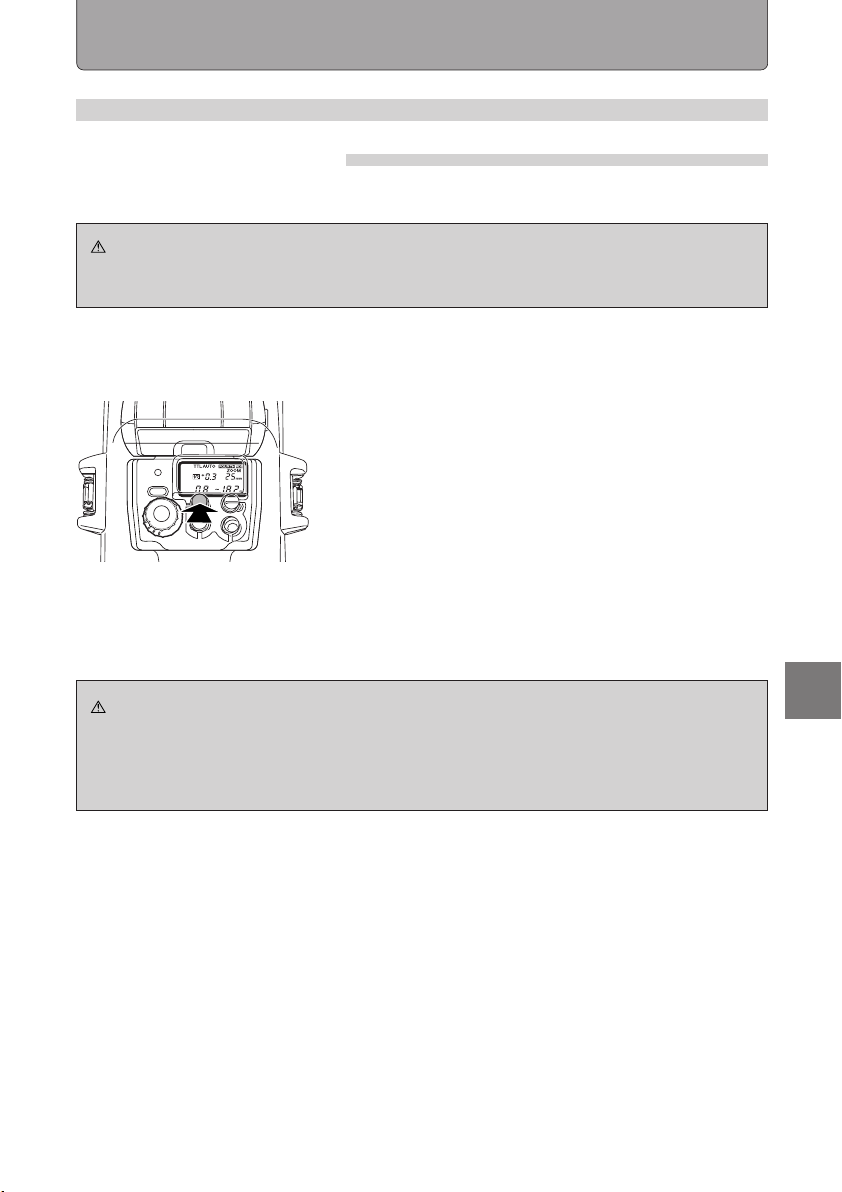

フラッシュの電源を入れます
パワーボタンを押して、フラッシュの電源がON/OFFになることを確認してください。
また、セレクトダイヤルノブを回して、フラッシュのモードダイヤルが「TTLAUTO」およ
び「MANUAL」の位置に切りかわることを確認してください。
： ・フラッシュをプロテクタに装填後、セレクトダイヤルが動くことを確認して
下さい。動かないときはセレクトダイヤル上に油脂などが付着している可能
性があります。きれいに拭きとってください。
注意
PFLE01JP2005.5.255:39PMページ16

説明画像
これで安心です。
HAVEANICEDIVE!
17
Jp
最終テスト
ここではフラッシュ装填後の最終水漏れ検査をご紹介します。もし、水没したら…その不
安から開放される唯一の手段です。必ず行うようにしましょう。水槽またはバスタブなど
で簡単に行えます。 所用時間 約5分
※ここではカメラ用プロテクタを使用した水漏れ検査方法をご紹介していますが、フラッ
シュ用プロテクタでも同様に実施してください。
簡単水没テスト ちょっとヒントです
1ゆっくりと水の中に
入れていきます。
プロテクターは透明なので、水滴が
入っても簡単に確認できます。
2最初は３秒だけ水に
つけてみます。
Ｏリングにトラブルがあれば3秒だ
けでも浸水してきます。蓋の間から
気泡が出てきませんか？
よくチェックしてください。
3内部に水が入っていない
かチェックします。
水から引き上げてみてプロテクターの下
に水が溜まっていないか確認します。
内部に水が垂れていませんか？
4次は30秒水につけて
チェックします。
気泡が出てこないか良く確認してく
ださい。
水中の操作はまだしません。
5内部に水が入っていない
かチェックします。
水から引き上げて下に水がたまっていな
いか確認します。
念 には 念を入れてよく確 認してください 。
6次は３分水につけて
チェックします。
気泡が出てこないか良く確認してください。
よく使うボタン類を操作して気泡が出てこないか
確認してください。
ここで水が入らなければ大 丈夫。
7
これが 最 後 のチェックです。
シリカゲルが濡れてませんか？
これが大切です。
シリカゲルは濡れてませんか？
よく確認してください。
中が見えるので水没検査も確実ですね。
8これで安心。
PFLE01JP2005.5.255:39PMページ17

18
Jp
： ・本プロテクタご使用時は、フラッシュの「AUTO」撮影機能はご使用になれ
ません。フラッシュのモードボタンで「AUTO」の位置に合わせてご使用に
なった場合、フラッシュはほぼ最大光量で発光しますのでご注意ください。
注意
4.水中での撮影方法
フラッシュモードの設定方法
本プロテクタを使用することで、水中TTLAUTO撮影が可能です。
TTLAUTO撮影
水中でTTLAUTO撮影をする場合、プロテクタのモード
ボタンで、フラッシュのモードを「TTLAUTO」へ合わ
せて使用します。カメラ側の設定など、詳しくはカメラ
の取扱説明書およびフラッシュの使用説明書をご参照く
ださい。
MANUAL撮影
水中でMANUAL撮影をする場合、プロテクタのモード
ボタンで、フラッシュのモードを「MANUAL」へ合わせ
て使用します。カメラ側の設定など、詳しくはカメラの
取扱説明書およびフラッシュの使用説明書をご参照くだ
さい。
： ・カメラの設定絞り値と撮影距離の目安等については、フラッシュの使用説明
書をご参照ください。
・水中でのフラッシュ撮影可能範囲（距離）は、撮影時の条件（水中での透明度
や浮遊物の有無など）でフラッシュ光の到達距離が短くなり変化する場合が
あります。撮影後は、カメラの液晶モニタで撮影画像を確認してください。
注意
PFLE01JP2005.5.255:39PMページ18

19
Jp
5.撮影終了後の取扱い方法
水滴を拭取りましょう
水中撮影終了後、陸に上がったらプロテクタ
に付いている水滴を拭取ります。プロテクタ
の前蓋・後蓋の隙間、TTLケーブルコネクタ
部、バックルに付いている水滴などを繊維く
ずの出ない柔らかい布やエアーを使って丹念
に除去します。
：・特にプロテクタの前蓋と後蓋の間に水滴が残っていると、プロテクタを開け
た際にその水滴がプロテクタ内にこぼれるおそれがあります。特に念入りに
水滴を除去してください。
・プロテクタを開ける際、髪の毛や身体から落ちる水滴をプロテクタ内部やフ
ラッシュに落とさぬよう十分ご注意ください。
・プロテクタを開ける際、手や手袋に砂・繊維くず等の異物がついていないこ
とを確かめてください。
・水しぶきや砂のかかる恐れのある場所ではプロテクタの開閉をしないでくだ
さい。電池の交換をするためにやむを得ず開閉する場合は物陰でシートを敷
く等、水しぶきや砂のかからないようにしてください。
・海水のついた手でフラッシュや電池に触れないよう注意してください。
注意
Note： あらかじめ真水で濡らしたタオルなどをポリ袋に入れて用意しておき、手や指
の塩分を拭取ってから作業するとよいでしょう。
フラッシュを取出します
プロテクタを注意して開き、フラッシュのシュー
ロックダイヤルを緩め、ダイヤル部を指で
しっかり持って、装填されているフラッシュ
をホットシューから引き抜きます。
： ・開いたプロテクタは、Oリング面を必ず上に向けて置いてください。Oリン
グ面を下に向けて置くと、ゴミなどの異物がOリングやOリング密着面に付
着して、次回の水中撮影時の水漏れの原因になります。
・フラッシュを取出すときは、フラッシュのシューロックダイヤルが緩んでい
ることを確認してください。無理に引き出そうとすると、フラッシュまたは
プロテクタを破損する可能性があります。
注意
PFLE01JP2005.5.255:39PMページ19
