ED14-42mm f3.5-5.6
4-
JP
取扱説明書
6-
EN
INSTRUCTIONS
8-
FR
MODE D’EMPLOI
10-
ES
INSTRUCCIONES
12-
KR
취급설명서
14-
CT
使用說明書
16-
CS
使用说明书
VN122101
Printed in China
L1021_JUBC_cover_jp_cs2e.indd 1L1021_JUBC_cover_jp_cs2e.indd 1 23/04/2009 14:48:0923/04/2009 14:48:09
© 2009
ED14-42mm f3.5-5.6
4-
JP
取扱説明書
6-
EN
INSTRUCTIONS
8-
FR
MODE D’EMPLOI
10-
ES
INSTRUCCIONES
12-
KR
취급설명서
14-
CT
使用說明書
16-
CS
使用说明书
VN122101
Printed in China
L1021_JUBC_cover_jp_cs2e.indd 1L1021_JUBC_cover_jp_cs2e.indd 1 23/04/2009 14:48:0923/04/2009 14:48:09
4JP
取扱説明書
このたびは当社製品をお買い上げいただきあり
がとうございます。
ご使用前に本説明書の内容をよくご理解の上、
安全に正しくご使用ください。この説明書はご
使用の際にいつでも見られるように大切に保管
してください。
各部の名称(図1)
1フロントキャップ
2フィルター取り付けネジ
3フォーカスリング
4ズームリング
5取り付け指標
6リアキャップ
7電気回路接点
8UNLOCKスイッチ
UNLOCKスイッチの操作方法(図2)
UNLOCKスイッチを矢印の方向に押しなが
ら(1)、ズームリングを回して(2)レンズを
収めます。
撮影時の注意
フィルターを2枚以上重ねたり、厚みがある種
類を使用したときには、画面にケラレが発生す
ることがあります。
レンズが沈胴状態の場合には、ピントが合い
ません。レンズを操り出してから撮影してく
ださい。
主な仕様
マウント :マイクロフォーサーズマウント
焦点距離 :14〜42mm
 (35mmフィルム換算
 28〜84mm)
最大口径比 :F3.5〜5.6
画角 :75.4°〜28.9°
レンズ構成 :8群9枚
 多層膜コーティング(一部単層)
絞り制御 :F3.5〜22
撮影距離 :0.25m〜)(無限遠)
ピント調整方式
:AF/MF切り換え
質量 :150g(キャップをのぞく)
大きさ 最大径×全長:φ62×43.5mm
 (沈胴時)
•
•
JP
1
2
MEMO
L1021_JUBC_cover_jp_cs2e.indd 2L1021_JUBC_cover_jp_cs2e.indd 2 23/04/2009 14:48:0923/04/2009 14:48:09
4JP
取扱説明書
このたびは当社製品をお買い上げいただきあり
がとうございます。
ご使用前に本説明書の内容をよくご理解の上、
安全に正しくご使用ください。この説明書はご
使用の際にいつでも見られるように大切に保管
してください。
各部の名称(図1)
1フロントキャップ
2フィルター取り付けネジ
3フォーカスリング
4ズームリング
5取り付け指標
6リアキャップ
7電気回路接点
8UNLOCKスイッチ
UNLOCKスイッチの操作方法(図2)
UNLOCKスイッチを矢印の方向に押しなが
ら(1)、ズームリングを回して(2)レンズを
収めます。
撮影時の注意
フィルターを2枚以上重ねたり、厚みがある種
類を使用したときには、画面にケラレが発生す
ることがあります。
レンズが沈胴状態の場合には、ピントが合い
ません。レンズを操り出してから撮影してく
ださい。
主な仕様
マウント :マイクロフォーサーズマウント
焦点距離 :14〜42mm
 (35mmフィルム換算
 28〜84mm)
最大口径比 :F3.5〜5.6
画角 :75.4°〜28.9°
レンズ構成 :8群9枚
 多層膜コーティング(一部単層)
絞り制御 :F3.5〜22
撮影距離 :0.25m〜)(無限遠)
ピント調整方式
:AF/MF切り換え
質量 :150g(キャップをのぞく)
大きさ 最大径×全長:φ62×43.5mm
 (沈胴時)
•
•
JP
1
2
MEMO
L1021_JUBC_cover_jp_cs2e.indd 2L1021_JUBC_cover_jp_cs2e.indd 2 23/04/2009 14:48:0923/04/2009 14:48:09
JP 5
フィルター取り付けネジ径:40.5mm
※外観・仕様は改善のため予告なく変更するこ
とがありますので、ご了承ください。
ご注意必ずお読みください
警告安全上のご注意
レンズで太陽を見ないでください。失明や視
力障害を起こすことがあります。
レンズキャップを付けずに放置しないでくだ
さい。太陽光が焦点を結んで故障や火災の原
因になることがあります。
カメラに取り付けた状態でレンズを太陽に向
けないでください。太陽光が焦点を結んで故
障や火災の原因になることがあります。
•
•
•
ホームページ 
http://www.olympus.co.jp/
電話でのご相談窓口
カスタマーサポートセンター
0120-084215
携帯電話・PHS からは 
TEL:042-642-7499/
FAX:042-642-7486 
修理に関するお問い合わせ・修理品ご送付先
(修理センター)、国内サービスステーション
(修理窓口)につきましては、オリンパスホー
ムページhttp://www.olympus.co.jp/から
「お客様サポート」のページをご参照ください。
L1021_JUBC_jp_cs2e.indd 5L1021_JUBC_jp_cs2e.indd 5 21/04/2009 23:10:2921/04/2009 23:10:29
6EN
INSTRUCTIONS
Thank you for purchasing this Olympus product.
To ensure your safety, please read this
instruction manual before use, and keep it
handy for future reference.

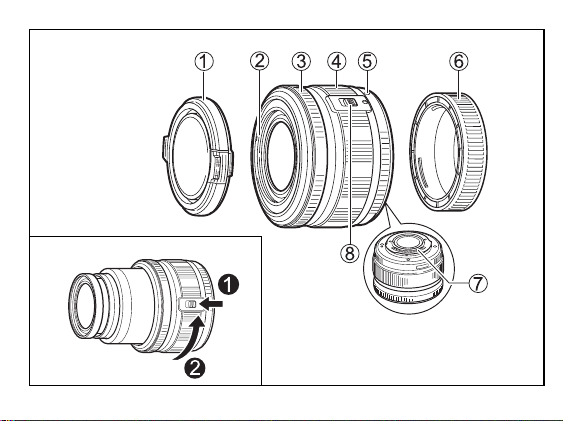

Name of parts (Fig. 1)
1Front cap
2Filter mount thread
3Focus ring
4Zoom ring
5Mount index
6Rear cap
7Electrical contacts
8UNLOCK switch
Using the UNLOCK switch (Fig. 2)
To store the lens, turn the zoom ring (2)while
pressing the UNLOCK switch in the direction of
the arrow (1).
Notes on Shooting
Edges of pictures may be cut off if more than
one filter is used or if a thick filter is used.
You cannot adjust the focus when the lens is
retracted. Start shooting only after the lens is
extended.
Main Specifications
Mount :
Micro Four Thirds mount
Focal distance :
14 – 42 mm (0.6 – 1.7 in.)
(equivalent to 28 to 84 mm
on a 35 mm camera)
Max. aperture : f3.5 to f5.6
Image angle : 75.4°– 28.9°
Lens configuration : 8 groups, 9 lenses
Multilayer film coating
(partially single layered)
Iris control : f3.5 to f22
Shooting range : 0.25 m (7.9 in.) to )
(infinite)
Focus adjustment : AF/MF switching
Weight : 150 g (5.3 oz.)
(excluding cap)
Dimensions :
Max. dia. Ø 62 (2.4 in.) ×
Overall length 43.5 mm
(1.7 in.) (when retracted)
•
•
EN
L1021_JUBC_en_cs2e.indd 6L1021_JUBC_en_cs2e.indd 6 23/04/2009 13:34:0323/04/2009 13:34:03
EN 7
Filter mount thread diameter:40.5 mm (1.6 in.)
* Specifications are subject to change without
any notice or obligation on the part of the
manufacturer.
Precautions: Be Sure to Read the Following
Warnings: Safety Precautions
Do not view the sun through the lens. It may
cause blindness or vision impairment.
Do not leave the lens without the cap. If solar
light is converged through the lens, a fire may
result.
Do not point the camera lens at the sun.
Sunlight will converge in the lens and focus
inside the camera, possibly causing a
malfunction or fire.
•
•
•
For customers in USA
FCC Notice
This device complies with part 15 of the
FCC rules. Operation is subject to the
following two conditions:
(1) This device may not cause harmful
interference, and (2) this device must accept
any interference received, including
interference that may cause undesired
operation.
Any unauthorized changes or modifications
to this equipment would void the user’s
authority to operate.
For customers in CANADA
This Class B digital apparatus complies with
Canadian ICES-003.
Technical Support (U.S.A.)
24/7 online automated help :
http://www.olympusamerica.com/DSLR/
Phone customer support :
Tel.1-800-260-1625 (Toll-free)
Our phone customer support is available
from 8 am to 10pm (Monday to Friday)
and 9am to 5pm (Sunday) ET
E-Mail : [email protected]
L1021_JUBC_en_cs2e.indd 7L1021_JUBC_en_cs2e.indd 7 23/04/2009 13:34:0323/04/2009 13:34:03
8FR
MODE D’EMPLOI
Nous vous remercions pour l’achat de ce produit
Olympus. Veuillez lire ce mode d’emploi avant
utilisation pour votre sécurité et conserver ces
instructions à portée de main pour un usage
ultérieur.
Nomenclature (Fig. 1)
1Bouchon avant
2Filetage de montage du filtre
3Bague de mise au point
4Bague de zoom
5Repère de montage
6Bouchon arrière
7Contacts électriques
8Contact de UNLOCK
Utilisation du contact de UNLOCK (Fig. 2)
Pour ranger l’objectif, tournez la bague de zoom
(2) en poussant le contact de UNLOCK dans le
sens de la flèche (1).
Remarques sur la prise de vue
Les bords des images risquent d’être coupés
si plusieurs filtres sont utilisés ensemble ou
en utilisant un filtre épais.
Vous ne pouvez pas régler la focale lorsque
l’objectif est rétracté. Commencez vos
prises de vue seulement après extension de
l’objectif.
Caractéristiques principales
Monture : montage avec micro
Four Thirds
Longueur focale :
14 à 42 mm (équivalent
à 28 à 84 mm sur un
appareil photo 35 mm)
Ouverture maximale : f3,5 à f5,6
Angle de vue : 75,4°– 28,9°
Configuration de :
8 groupes, 9 lentilles
l’objectif
Revêtement multicouche
(simple couche en partie)
Commande de
diaphragme : f3,5 à f22
Plage de prise de vue : 0,25 m à )(infini)
Réglage de la mise
au point : Commutation AF/MF
Poids :
150 g (sans le bouchon)
•
•
FR
L1021_JUBC_fr_cs2e.indd 8L1021_JUBC_fr_cs2e.indd 8 22/04/2009 19:18:4522/04/2009 19:18:45
FR 9
Dimensions :
Dia. max. Ø 62 ×
Longueur totale 43,5 mm
(en rétraction)
Diamètre de filetage du
montage du filtre
: 40,5 mm
* Caractéristiques modifiables sans préavis ni
obligations de la part du fabricant.
Précautions : Bien lire la suite
Avertissements : Précautions de sécurité
Ne pas regarder le soleil à travers l’objectif.
Cela pourrait causer des troubles ou la perte
de la vue.
Ne pas laisser l’objectif sans le bouchon. Si
des rayons du soleil sont concentrés à travers
l’objectif, un incendie risque de se produire.
Ne pas pointer l’objectif monté sur l’appareil
sur le soleil. Les rayons du soleil seraient
concentrés dans l’appareil photo, pouvant
provoquer un mauvais fonctionnement ou un
incendie.
•
•
•
Pour les utilisateurs aux États-Unis
Notice FCC
Cet appareil est conforme aux normes de la
Section 15 des directives FCC. Son
utilisation est soumise aux deux conditions
suivantes : (1) Cet appareil ne doit pas
causer de brouillage radioélectrique, et (2)
cet appareil doit pouvoir résister à toutes les
interférences, y compris celles susceptibles
d’entraver son bon fonctionnement.
Toute modification non autorisée peut
annuler la permission accordée à
l’utilisateur de se servir de ce matériel.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.
Support technique (
États-Unis
)
Aide en ligne 24/24h, 7/7 jours :
http://www.olympusamerica.com/DSLR/
Ligne téléphonique de support :
Tél. 1-800-260-1625 (appel gratuit)
Notre centre d’appels clients est ouvert de
8h à 22 heures (du lundi au vendredi) et 9h
à 17h (dimanche) ET
Email : [email protected]
L1021_JUBC_fr_cs2e.indd 9L1021_JUBC_fr_cs2e.indd 9 22/04/2009 19:18:4522/04/2009 19:18:45
10 ES
INSTRUCCIONES
Muchas gracias por comprar este producto
Olympus. Antes de usarlo, lea este manual de
instrucciones para proteger su seguridad, y
guárdelo en un lugar práctico para usarlo como
referencia futura.
Nombre de las piezas (Fig. 1)
1Tapa frontal
2Rosca de montura de filtro
3Anillo de enfoque
4Anillo del zoom
5Índice de montura
6Tapa trasera
7Contactos eléctricos
8Interruptor de UNLOCK
Cómo utilizar el interruptor de UNLOCK
(Fig. 2)
A fin de guardar las lentes, deslice el anillo de
zoom (2) mientras presiona el interruptor de
UNLOCK según lo indica la flecha (1).
Notas sobre la toma fotográfica
Los bordes de las imágenes pueden cortarse
si se usa más de un filtro o un filtro grueso.
No puede ajustar el foco cuando la lente está retraida.
Efectúe las tomas una vez que la lente se extiende.
Especificaciones principales
Montura :
Montaje micro Four Thirds
Distancia focal :
14 – 42 mm
(equivalente a 28 a 84 mm
en una cámara de 35 mm)
Abertura máx. : f3,5 a f5,6
Ángulo de imagen : 75,4°– 28,9°
Configuración de : 8 grupos, 9 lentes de
objetivo objetivo. Recubrimiento
de múltiples capas
(disposición simple parcial)
Control de diafragma:f3,5 a f22
Distancia de toma : 0,25 m a )(infinito)
Ajuste de enfoque : Cambio AF/MF
Peso : 150 g (tapa excluida)
Medidas :
Diámetro máximo Ø 62 ×
longitud total 43,5 mm
(cuando la lente está
retraida)
•
•
ES
L1021_JUBC_es_cs2e.indd 10L1021_JUBC_es_cs2e.indd 10 24/04/2009 11:23:0724/04/2009 11:23:07
