Omnitronic LH-035 User manual

©Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER'S MANUAL
LH-035
2 way converter

10355035_V_1_0.DOC
2/10
Inhaltsverzeichnis
EINFÜHRUNG................................................................................................................................................... 3
Features ......................................................................................................................................................... 3
SICHERHEITSHINWEISE................................................................................................................................. 3
BESTIMMUNGSGEMÄSSE VERWENDUNG .................................................................................................. 4
ANSCHLÜSSE.................................................................................................................................................. 5
REINIGUNG UND WARTUNG.......................................................................................................................... 6
TECHNISCHE DATEN...................................................................................................................................... 6
Table of contents
INTRODUCTION ............................................................................................................................................... 7
Features ......................................................................................................................................................... 7
SAFETY INSTRUCTIONS ................................................................................................................................ 7
OPERATING DETERMINATIONS.................................................................................................................... 8
CONNECTIONS ................................................................................................................................................ 9
CLEANING AND MAINTENANCE ................................................................................................................. 10
TECHNICAL SPECIFICATIONS..................................................................................................................... 10
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

10355035_V_1_0.DOC
3/10
BEDIENUNGSANLEITUNG
LH-035 2fach Konverter
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC LH-035 entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LH-035 aus der Verpackung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall nehmen
Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Features
Praktischer Konverter
Zum Konvertieren eines Cinch-Signals in ein symmetrisches XLR-Signal oder umgekehrt • Klinken- und
Cinch-Anschlüsse • Spannungsversorgung über Netzteil
SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.

10355035_V_1_0.DOC
4/10
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Konverter, der Stereo-Cinch-Signale (Camcorder, CD-Player,
Video-Player, etc). in symmetrische XLR-Signale (z. B. Mischpult) umwandelt – und umgekehrt.
Dieses Produkt ist für den Anschluss an 12 V Gleichspannung zugelassen und wurde ausschließlich zur
Verwendung in Innenräumen konzipiert.
Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Der Netzadapter ist nach Schutzklasse
2 aufgebaut und der Konverter entspricht Schutzklasse 3.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.

10355035_V_1_0.DOC
5/10
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

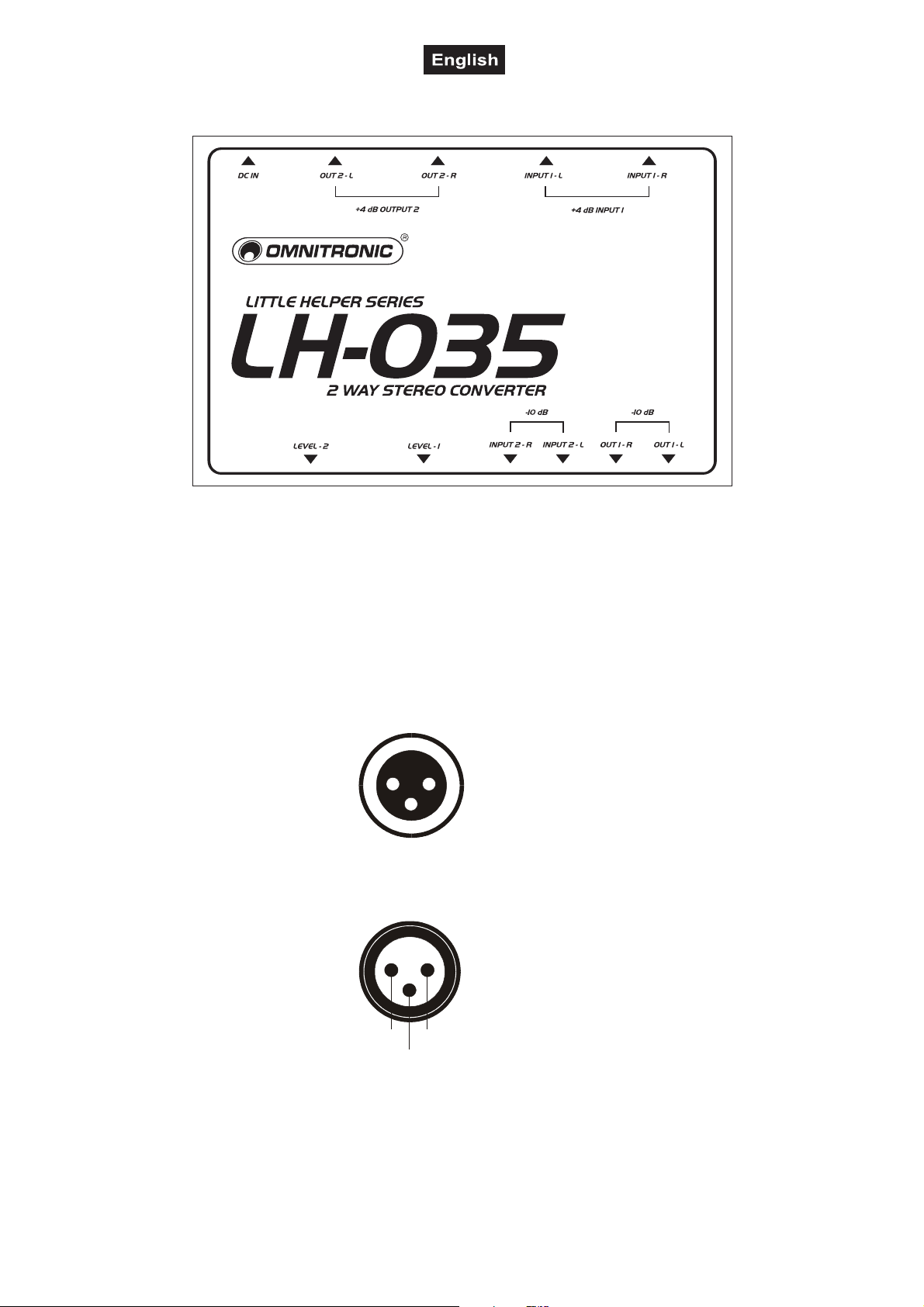

ANSCHLÜSSE
• Bei diesem Gerät handelt es sich um einen Konverter, der Stereo-Cinch-Signale (Camcorder, CD-Player,
Video-Player, etc). in symmetrische XLR-Signale (z. B. Mischpult) umwandelt – und umgekehrt.
Das Gerät hat auf der rechten Seite zwei XLR-Inputs und Stereo-Cinch-Outputs, die mit 1 gekennzeichnet
sind. Daneben befinden sich die gleichen In- und Outputs, die mit einer 2 gekennzeichnet sind. Beide Seiten
verfügen jeweils über einen Level-Regler (Level-1 und –2).
• Um höchste Klangqualität zu erhalten, verwenden Sie zum Anschluss Ihres Equipments bitte nur hoch-
wertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.
• Schließen Sie den Ausgang Ihres professionellen Gerätes (z.B. Mixer) an die XLR-Inputs (+4 dB INPUT 1)
des LH-035 an.
• Schließen Sie den Eingang Ihres professionellen Gerätes an die XLR-Outputs (+4db OUTPUT 2) des LH-
035 an.

10355035_V_1_0.DOC
6/10
S
ymmetrischer XLR-Einbaustecker
:
1: Masse
2: Plus-Phase (+ )
3: Minus-Phase (-)
12
3
• Verbinden Sie den Eingang Ihres CD-Players, Video-Players, usw. mit den Stereo-Cinch-Outputs (-10dB
OUT 1) des LH-035.
• Verbinden Sie den Ausgang Ihres CD-Players, Video-Players, usw. mit den Stereo-Cinch-Inputs
(-10dB IN 2) dieses Konverters.
• Mit den Level-Reglern 1 und 2 können Sie die Signale der Kanäle 1 und 2 einstellen.
• Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose (Power-LED leuchtet).
REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 12 V DC, 150 mA
Max. Eingangspegel: +22 dB symm./+22 dB unsymm.
Max. Ausgangspegel: +18 dB symm./+12 dB unsymm.
Gain +4 dB: -8 dB
Gain -10 dB: +20 dB
Verzerung: 0,003 %
Maße: 143 x 93 x 45 mm
Gewicht: 530 g
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
03.06.2004 ©

10355035_V_1_0.DOC
7/10
USER MANUAL
LH-035 2 way converter
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualilfied
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen an OMNITRONIC LH-035. If you follow the instructions given in this manual,
we are sure that you will enjoy this device for a long period of time.
Unpack your LH-035.
Before you initial start-up, please make sure that there are no transport damages. Should there be any, do
not take the device into operation and immediately consult your dealer.
Features
Practical converter
For converting an RCA-signal into a balanced XLR-signal or vice versa • Jack and RCA-connectors • Power
supply via power unit
SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you
connect the device to the mains.
Keep away from heaters and other heating sources!

10355035_V_1_0.DOC
8/10
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!
This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
CAUTION: Turn the amplifier on last and off first!
Keep away children and amateurs!
CAUTION: High volumes can cause hearing damage!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
OPERATING DETERMINATIONS
This is a converter that converts consumer level stereo RCA signals to balanced XLR professioneal line
level, and back. This product is allowed to be operated with a direct current of 12 V and was designed for
indoor use only.
The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the converter under protection-class 3.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use spray cleaners in order to clean the faders!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.

10355035_V_1_0.DOC
9/10
CONNECTIONS
• The LH-035 converts consumer level stereo RCA signals to balanced XLR professioneal line level, and
back. One side of the converter, labelled 1, has two XLR inputs and stereo RCA outputs. The other side,
labelled 2, has stereo RCA inputs and two XLR outputs. Each side has stereo level controls (Level-1 and –
2).
• In order to obtain highest sound-quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.
• Connect the output of your professional device, e. g. mixer to the XLR-Inputs (+4 dB INPUT 1) of the LH-
035.
Balanced XLR-socket:
1: Ground
2: In Phase (+ )
3: Out of Phase (-
)
12
3
• Connect the input of your professional device to the XLR-Outputs (+4db OUTPUT 2) of the LH-035.
Balanced XLR mounting-plug
:
1: Ground
2: In Phase (+ )
3: Out of Phase (-)
12
3
• Connect the input of your CD-Player, Video-Player, etc. to the RCA-Outputs (-10dB OUT 1) of your
converter.
• Connect the output of your CD-Player, Video-Player, etc. to the RCA-Input (-10dB IN 2) of your converter.
• You can adjust the signal level with the controls LEVEL-1 and-2.

10355035_V_1_0.DOC
10/10
• Connect the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet
(Power-LED on).
CLEANING AND MAINTENANCE
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no servicable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
TECHNICAL SPECIFICATIONS
Power supply: 12 V DC, 150 mA
Max. input level: +22 dB bal./+22 dB unbal.
Max. output level: +18 dB bal./+12 dB unbal.
Gain +4 dB: -8 dB
Gain -10 dB: +20 dB
T.H.D.: 0.003 %
Dimensions: 143 x 93 x 45 mm
Weight: 530 g
Please note: Every information is subject to change without prior notice. 03.06.2004 ©
