Omnitronic LH-053 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER MANUAL
LH-053
DI BOX

00052737.DOC, Version 1.1
2/12

00052737.DOC, Version 1.1
3/12
Inhaltsverzeichnis / Table of contents
1. EINFÜHRUNG............................................................................................................................................... 4
1.1 Features ................................................................................................................................................... 4
2. SICHERHEITSHINWEISE............................................................................................................................. 5
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. INBETRIEBNAHME ...................................................................................................................................... 7
4.1 Signalquelle anschließen ......................................................................................................................... 7
4.2 Durchschleifausgang anschließen ........................................................................................................... 7
4.3 Mischpult anschließen.............................................................................................................................. 7
4.4 Groundlift-Schalter ................................................................................................................................... 7
5. REINIGUNG UND WARTUNG...................................................................................................................... 8
6. TECHNISCHE DATEN .................................................................................................................................. 8
1. INTRODUCTION ........................................................................................................................................... 9
1.1 Features ................................................................................................................................................... 9
2. SAFETY INSTRUCTIONS .......................................................................................................................... 10
3. OPERATING DETERMINATIONS.............................................................................................................. 10

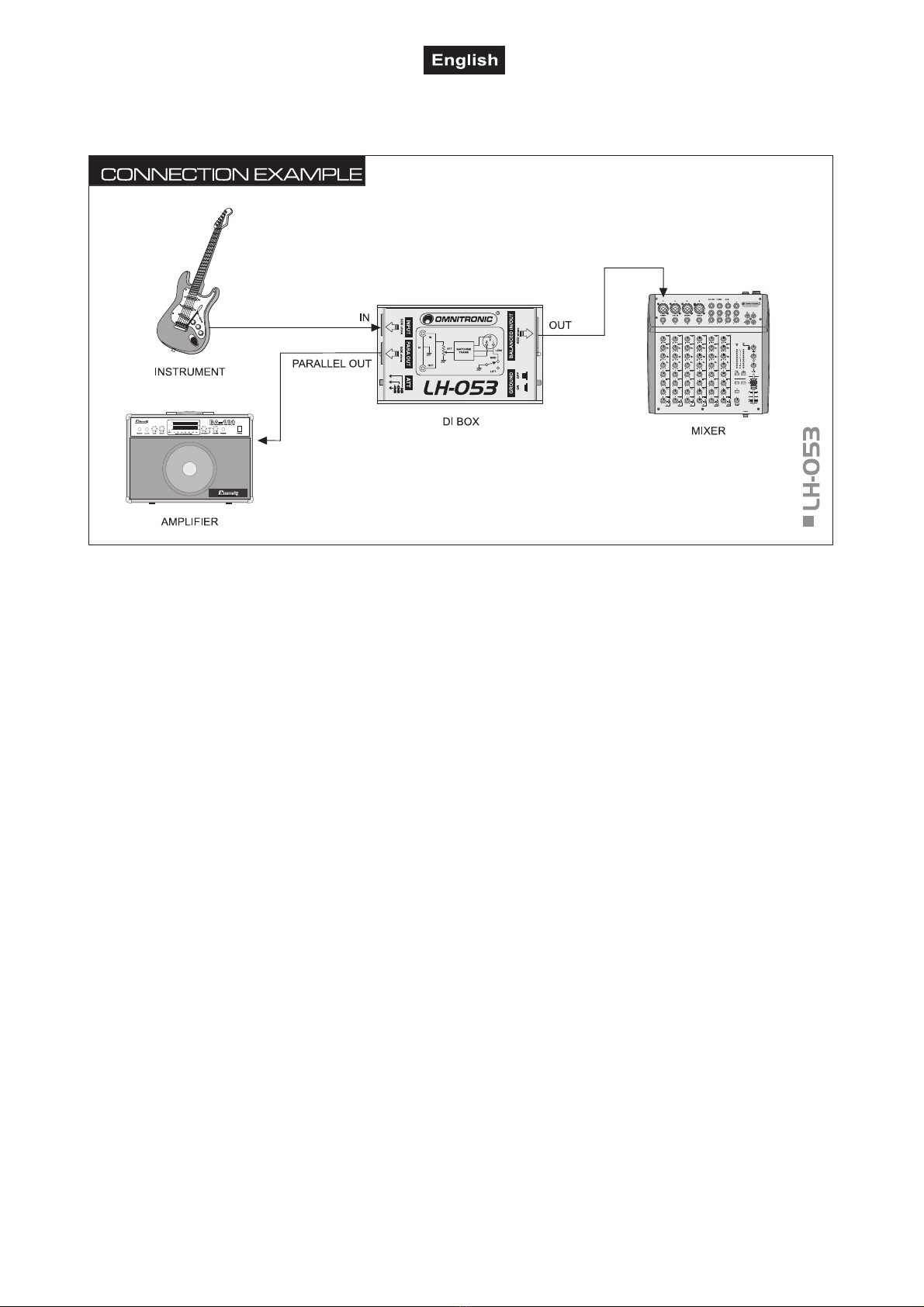

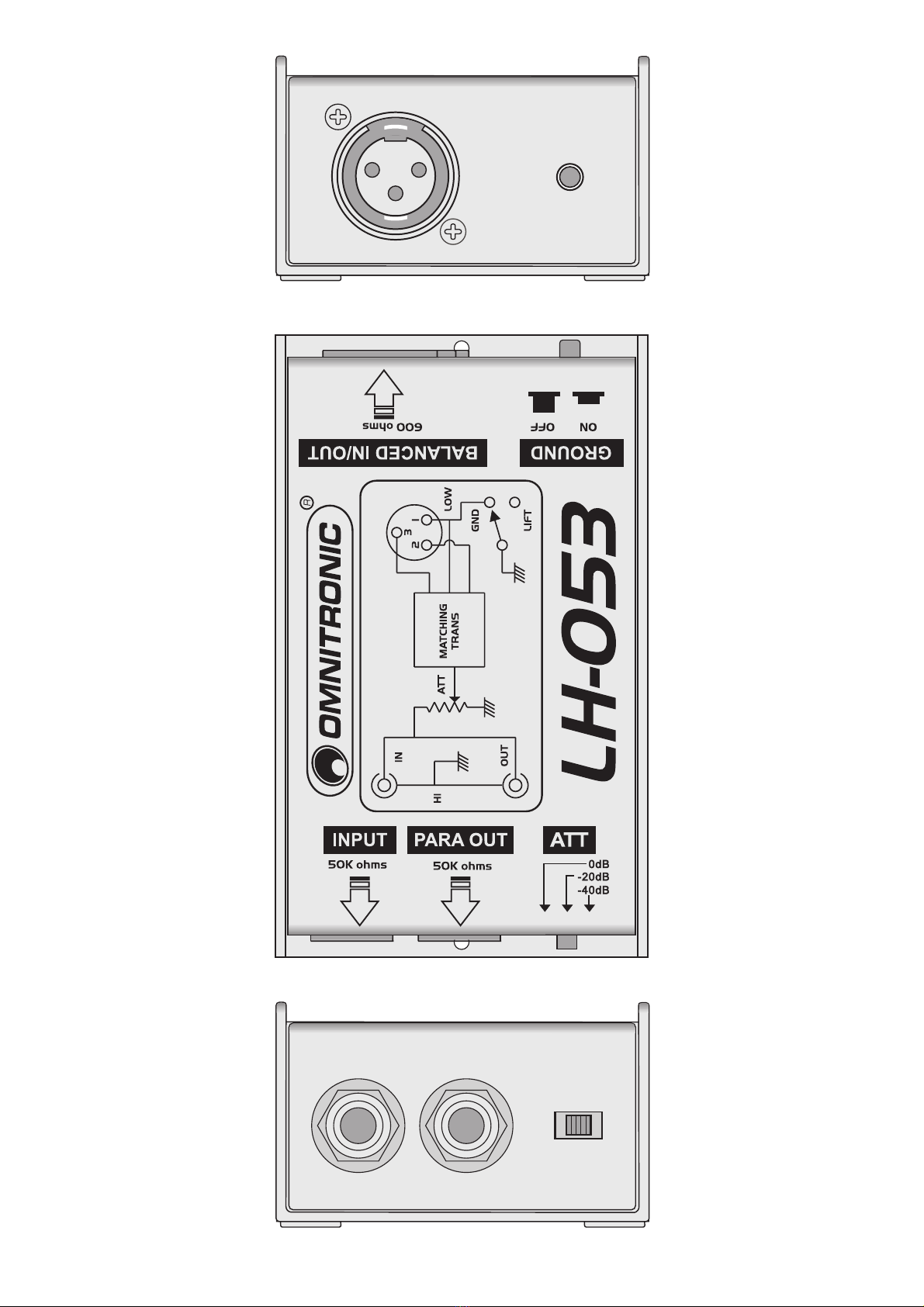

4. SETTING INTO OPERATION ..................................................................................................................... 11
4.1 Connecting the signal source................................................................................................................. 11
4.2 Connecting the feedthrough output........................................................................................................ 11
4.3 Connecting the mixer ............................................................................................................................. 11
4.4 Groundlift switch..................................................................................................................................... 11
5. CLEANING AND MAINTENANCE ............................................................................................................. 12
6. TECHNICAL SPECIFICATIONS................................................................................................................. 12
Diese Bedienungsanleitung gilt für die Artikelnummer: 10355053
This user manual is valid for the article number: 10355053
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00052737.DOC, Version 1.1
4/12
BEDIENUNGSANLEITUNG
LH-053
DI-Box
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für die OMNITRONIC DI-Box LH-053 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
1.1 Features
Passive DI-Box
• 1 hochohmiger, unsymmetrischer Signaleingang, 6,3-mm-Klinke
• 1 niederohmiger, symmetrischer XLR-Ausgang
• 1 Instrumenten-Durchschleifausgang, 6,3-mm-Klinke
•Wandelt ein unsymmetrisches Klinken-Eingangssignal (z. B. von Instrumenten) in ein symmetrisches XLR-
Ausgangssignal zum Anschluss an ein Mischpult
•Schaltbare Eingangsdämpfung: 0 dB, -20 dB, -40 dB
•Groundlift-Schalter zur Vermeidung von Signalstörungen und Brummschleifen
•Robustes schwarzes Metallgehäuse

00052737.DOC, Version 1.1
5/12
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören.
Verwenden Sie das Gerät erst, wenn es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, lassen Sie das Gerät von einem
qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch
Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Der Aufbau des Gerätes entspricht der Schutzklasse III.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall nehmen
Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

00052737.DOC, Version 1.1
6/12
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die DI-Box (Direct Injection) LH-053 dient zum bestmöglichen Anschluss eines Musikinstruments mit
hochohmigem, unsymmetrischem Ausgang an einen niederohmigen, symmetrischen Eingang eines
Mischpults. Durch die symmetrische Verbindung zum Mischpult werden auch bei langen Kabelwegen
Signalstörungen wie Brummen oder Rauschen vermieden. Der Signaleingang ist als 6,3-mm-Klinkenbuchse
ausgelegt, der Ausgang ist mit einer XLR-Buchse versehen. Zusätzlich ist ein Durchschleifausgang
vorhanden, um das Eingangssignal unbeeinflusst an einen Verstärker zu geben.
Zum Anpassen der Eingangsquelle an den Mischpulteingang können mit dem Abschwächer hohe
Signalpegel reduziert werden. Treten Brummschleifen auf, kann die Masseverbindung zwischen dem Ein-
und Ausgang mit dem Groundlift-Schalter aufgetrennt werden. Die angeschlossenen Geräte sind dann
galvanisch getrennt.
Das Gerät arbeitet passiv, d. h. es benötigt keine Betriebsspannung.
Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wagen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00052737.DOC, Version 1.1
7/12

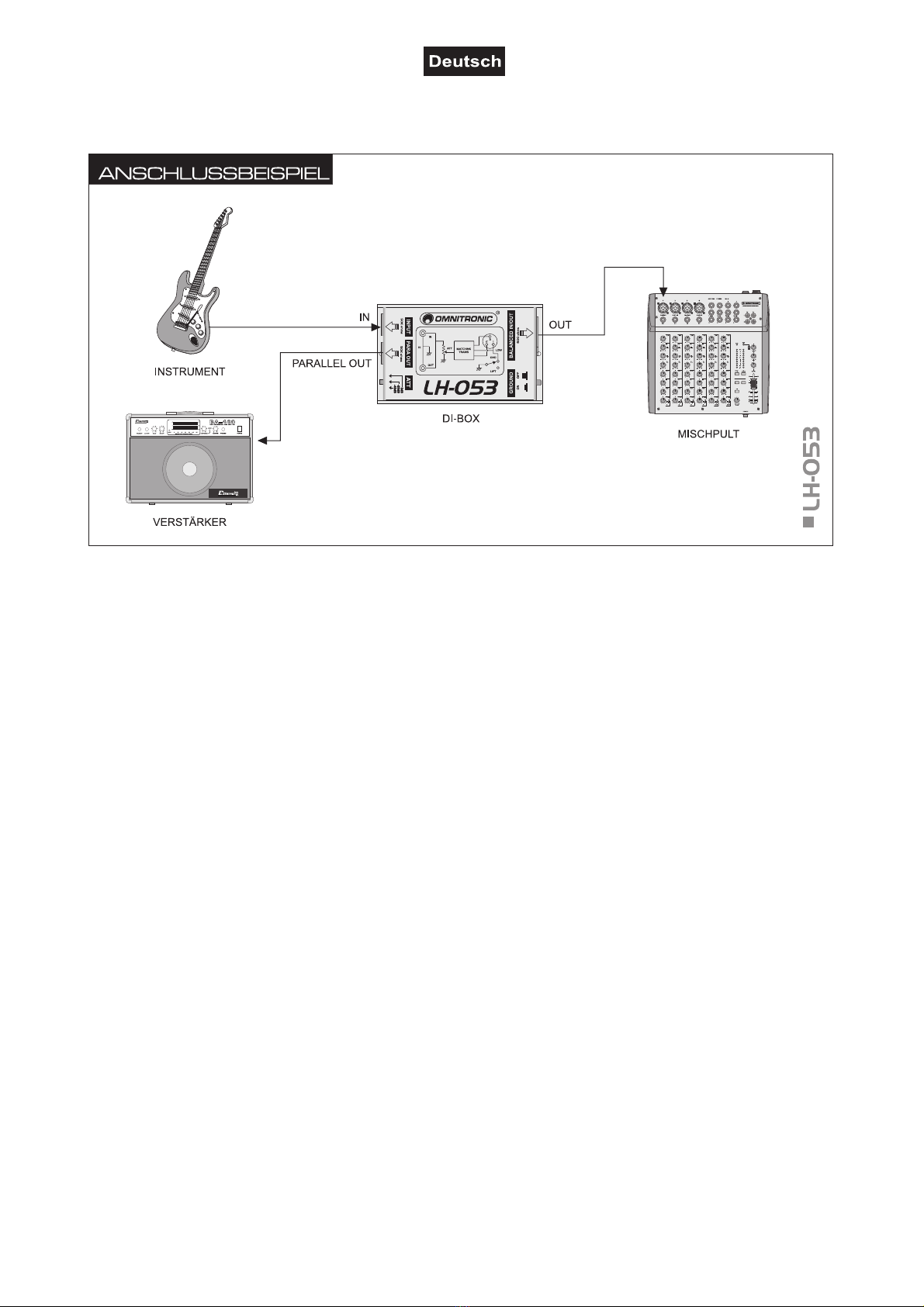

4. INBETRIEBNAHME
Schalten Sie zunächst die anzuschließenden Geräte aus oder stumm, um Schaltgeräusche zu vermeiden.
4.1 Signalquelle anschließen
1. Schließen Sie den unsymmetrischen Ausgang Ihres Musikinstruments über einen 6,3-mm-
Klinkenstecker an die Eingangsbuchse INPUT an. Zur Reduzierung von Störeinflüssen sollte die
Anschlussleitung zwischen der Signalquelle und der DI-Box so kurz wie möglich sein.
2. Mit dem Schiebeschalter ATT lässt sich das Eingangssignal abschwächen, um es an den Eingang des
nachfolgenden Mischpults anzupassen: verwenden Sie die linke Position 0 dB z. B. für Gitarren, die
mittlere Position -20 dB für Instrumente mit Line-Pegel und die rechte Position -40 dB für Lautsprecher.
4.2 Durchschleifausgang anschließen
Das vom Musikinstrument kommende Signal kann unbeeinflusst auf einen Verstärker gegeben werden.
Schließen Sie diesen dazu an den unsymmetrischen Durchschleifausgang PARA OUT an.
4.3 Mischpult anschließen
An der Ausgangsbuchse BALANCED steht das symmetrische Ausgangssignal mit Mikrofonpegel zur
Verfügung. Verbinden Sie den Ausgang über symmetrisches XLR-Kabel von hoher Qualität mit dem
Mikrofoneingang eines Mischpults.
4.4 Groundlift-Schalter
Drücken Sie den Schalter GROUND beim Auftreten einer Brummschleife. Die Masse zwischen dem Ein- und
Ausgang ist dann aufgetrennt.

00052737.DOC, Version 1.1
8/12
5. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
ImGeräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
6. TECHNISCHE DATEN
Frequenzbereich: 15 Hz - 30 kHz
Eingangsimpedanz: 50 k
Ausgangsimpedanz: 600 
Geräuschspannungsabstand: >95 dB
Anschluss Eingang: 6,3-mm-Klinke, unsym.
Anschlüsse Ausgang: XLR, sym.
6,3-mm-Klinke, unsym. (Parallelausgang)
Maße: 127 x 74 x 45 mm
Gewicht: 650 g
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
25.10.2010 ©

00052737.DOC, Version 1.1
9/12
USER MANUAL
LH-053
DI Box
CAUTION!
Keep this device away from rain and moisture!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualilfied
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1.
INTRODUCTION
Thank you for having chosen the OMNITRONIC DI box LH-053.If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time. Unpack the device.
1.1 Features
Passive DI box
• 1 high-impedance signal input, 6.3 mm jack
• 1 low-impedance XLR output
• 1 instrument feed-through output, 6.3 mm jack
•Converts an unbalanced line input (e.g. instruments) into a balanced XLR output for connecting a mixer
•Switchable input attenuation: 0 dB, -20 dB, -40 dB
•Ground-lift switch eliminates signal interference and ground loop problems
•Rugged black metal housing

00052737.DOC, Version 1.1
10/12
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer
will not accept liability for any resulting defects or problems.
Keep away from heaters and other heating sources! If the device has been exposed to drastic temperature
fluctuation (e.g. after transportation), do not use it immediately. The arising condensation water might
damage your device. Let the device reach room temperature first. Never put any liquids on the device or
close to it. Should any liquid enter the device nevertheless, let the device be checked by a qualified service
technician before you operate it again. Any damages caused by liquids having entered the device are not
subject to warranty!
This device falls under protection-class III.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs from the device!
Before your initial start-up, please make sure that there are no transport damages. Should there be any, do
not take the device into operation and immediately consult your dealer.
3. OPERATING DETERMINATIONS
The DI box (Direct Injection) LH-053 serves for optimum connection of a musical instrument with
unbalanced, high-impedance output to a balanced, low-impedance input of a mixer. Due to the balanced
connection to the mixer, signal interference can be prevented even in case of long cable runs. The input
connector is designed as 6.3 mm jack, the output as XLR jack. Additionally, a feedthrough output is available
to route the input signal directly to an amplifier.
To match the input source to the mixer input, high signal levels can be reduced with the attenuator. Should
hum loops occur, the ground connection between the input and the output can be separated by means of the
groundlift switch. Then the connected equipment is galvancially isolated. The unit operates in passive mode,
i.e. it does not require any operating voltage. This product was designed for indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device. When choosing the
installation spot, please make sure that the device is not exposed to extreme heat, moisture or dust. There
should not be any cables lying around. You endanger your own and the safety of others!
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters. The relative humidity must not exceed 50 % with an ambient temperature
of 45° C. This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.

00052737.DOC, Version 1.1
11/12
4. SETTING INTO OPERATION
First switch off or mute the units to be connected to prevent switching noise.
4.1 Connecting the signal source
1. Connect the unbalanced output of your musical instrument via a 6.3 mm plug to the input jack. The
connection cable between the signal source and the DI box should be as short as possible in order to
reduce interference.
2. With the sliding switch ATT the input signal can be attenuated and thus matched to the input level of the
following mixer: use the left position 0 dB e.g. for guitars, the center position for -20 dB for instruments
with line level and the right position -40 dB for loudspeakers.
4.2 Connecting the feedthrough output
The signal coming from the instrument can be transmitted directly to an amplifier. For this connect the
amplifier to the unbalanced feedthrough output PARA OUT.
4.3 Connecting the mixer
The balanced output signal with microphone level is present at the XLR output BALANCED. Connect the
output via a balanced cable of high quality to the microphone input of a mixer.
4.4 Groundlift switch
Should hum loops occur press the switch GROUND. Then the ground between the input and the output is
separated.

00052737.DOC, Version 1.1
12/12
5. CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no servicable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.
6. TECHNICAL SPECIFICATIONS
Frequency range: 15 Hz - 30 kHz
Input impedance: 50 k
Output impedance: 600 
S/N ratio: >95 dB
Input connector: 6.3 mm jack, unbal.
Output connectors: XLR, bal.
6.3 mm jack, unbal. (parallel out)
Dimensions: 127 x 74 x 45 mm
Weight: 650 g
Please note: Every information is subject to change without prior notice. 25.10.2010 ©
