oneConcept MIC-700 User manual
MIC-700
10030723 10030724
2
Sehr geehrter Kunde,
zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren.
Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befol-
gen Sie diese um möglichen technischen Schäden vorzubeugen.
Sicherheitshinweise und Gewährleistung
• Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes ver-
traut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit
darauf zugreifen können.
• Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachge-
mäßem Gebrauch.
• Bitte verwenden Sie das Produkt nur in seiner bestimmungsgemäßen Art und Weise. Eine
anderweitige Verwendung führt eventuell zu Beschädigungen am Produkt oder in der Um-
gebung des Produktes.
• Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. Achtung
Verletzungsgefahr!
• Önen Sie das Produkt niemals eigenmächtig und führen Sie Reparaturen nie selber aus!
• Behandeln Sie das Produkt sorgfältig. Es kann durch Stöße, Schläge oder den Fall aus be-
reits geringer Höhe beschädigt werden.
• Halten Sie das Produkt unbedingt fern von Feuchtigkeit und extremer Hitze.
• Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen.
• Stellen Sie keine schweren Gegenstände auf dieses Gerät.
• Reinigen Sie das Gerät nur mit einem trockenen Tuch.
• Verwenden Sie ausschließlich vom Hersteller oder vom qualizierten Fachhandel empfoh-
lenes Zubehör.
Die Gewährleistung verfällt bei Fremdeingrien in das Gerät.
• Es wird keine Haftung für Schäden und Fehlfunktion übernommen, die aus der fehlerhaften
Benutzung oder dem fehlerhaften Einbau des Geräts entstehen.
• Kleine Objekte/Verpackungsteile (Plastikbeutel, Karton, etc.): Bewahren Sie klei-
ne Objekte (z.B. Schrauben und anderes Montagematerial, Speicherkarten) und Ver-
packungsteile außerhalb der Reichweite von Kindern auf, damit sie nicht von diesen
verschluckt werden können. Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht
Erstickungsgefahr!
• Transport des Gerätes: Bitte bewahren Sie die Originalverpackung auf. Um ausreichen-
den Schutz beim Transport des Gerätes zu erreichen, verpacken Sie das Gerät in der Ori-
ginalverpackung.
• Reinigung der äußeren Oberäche: Verwenden Sie keine üchtigen Flüssigkeiten, wie
Insektensprays. Durch zu starken Druck beim Abwischen können die Oberächen beschä-
digt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem
Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch.
3
Technische Daten
Artikelnummer 10030723, 10030724
System Ø16mm, Elektret
Direktionalität Uni**
Frequenzgang 20Hz - 20kHz*
Sensitivität -34dB ± 2dB (0dB = 1V/Pa @ 1kHz)
Ausgangs-Impedanz 150 Ω ± 30% (@ 1kHz)
Lastimpedanz ≥ 1000 Ω
Ersatzgeräuschpegel 24dBA
Max. SPL 130dB (@ 1kHz ≤ 1% T.H.D.)
S/N Ratio 72dB
Durchuss 3mA
Maße Ø46 x 150mm
Gewicht 346g
Lieferumfang Mikrofon, Spinne, Windschutz, Bedienungsanleitung
* **
4
Nutzungshinweise
• Schalten Sie Ihre Mischpult ein und drehen Sie die Lautstärke des Kanals, an dem Sie das
Mikrofon anschließen, auf die Minimalstellung und schließen Sie das Mikrofon an.
• Schalten Sie die Phantomspeisung für den Kanal ein.
• Stellen Sie die Lautstärke, die Eingangssensibilität etc. an Ihrem Equipment ein.
• Vermeiden Sie das Abdecken der Mikrofonkapsel mit den Händen. Drehen Sie die Mikrofonkapsel
nicht in Richtung von zeitgleich genutzten Lautsprechern. Vermeiden Sie Stöße oder andere
physische Einüsse auf das Mikrofon - der ausgelöste Schall wird mit übertragen und kann
die bis dahin gemachte Aufnahme ruinieren.
Einfügen des Mikro-
fons
in die „Spinne“:
5
Hinweise zur Entsorgung
Elektroaltgeräte
Bendet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf
dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen
nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über
die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektro-
nischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und
entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Ent-
sorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen
vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den
Verbrauch von Rohstoen zu verringern.
Konformitätserklärung
Hersteller: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Deutschland
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2011/65/EU (RoHS)
2004/108/EG (EMV)
6
Dear Customer,
Congratulations on purchasing this product. Please read and follow these instructions, in order
to avoid damaging the item. We do not cover any damages that may arise from improper use
of the item or the disregard of the safety instructions.
Important Safety Advice
• Read all instructions before using.
• To protect against a re, electric shock or personal injury, do not immerse cord, electric
plugs or device in water or other liquids.
• Do not expose the appliance to extreme temperatures. The appliance shall be used in
moderate climates.
• The use of attachments that are not recommended by the appliance manufacturer may
result in re, electric shock or personal injury.
• Do not open the unit by removing any cover parts. Do not attempt to repair the unit. Any
repairs or servicing should be done by qualied personell only.
• Only qualied persons may perform technical work on the product. The product
may not be opened or changed. The components cannot be serviced by the user. The
manufacturer is not responsible for any radio or TV interference caused by unauthorized
modications.
• The appliance is not a toy. Do not let children play with it. Never let children insert foreign
objects into the appliance.
• Never clean the surface of the device with solvents, paint thinners, cleansers or other
chemical products. Instead, use a soft, dry cloth or soft brush.
• We strongly suggest you power o projector when play it for 6 hours constantly one time.
• To protect your eye , do not watch directly at the lens when projector working .
• Save these instructions.
Small objects
Keep small objects (i.e. screws, mounting material, memory cards etc.) and packaging out of
the range of children. Do not let Children play with foil. Choking hazard!
Transporting the device
Please keep the original packaging. To gain sucient protection of the device while shipment
or transportation, make sure to put it back in its original packaging.
Cleaning the surface
Do not use any volatile liquids, detergents or the like. Use a clean dry cloth.
7
Technical Data
Item # 10030723, 10030724
System Ø16mm electret capsule
Polar pattern Uni-directional**
Frequency response 20Hz - 20kHz*
Sensitivity -34dB ± 2dB (0dB = 1V/Pa @ 1kHz)
Output impedance 150 Ω ± 30% (@ 1kHz)
Load impedance ≥ 1000 Ω
Equivalent noise level 24dBA
Max. SPL 130dB (@ 1kHz ≤ 1% T.H.D.)
S/N ratio 72dB
Electrical current 3mA
Dimensions Ø46 x 150mm
Weight 346g
In the box Microphone, suspension mount, windbreak, user manual
* **
8
Operation
• Turn on your mixing console, amplier or other audio equipment and turn down the volume
and input sensitivity of the channel you want to connect the microphone to. Then connect
the microphone.
• Turn on phantom power for the channel.
• Adjuist volume, sensitivity, EQ, etc. on your audio equipment.
• Avoid covering the microphone capsule with your hands or anything else. Try not to point
the microphone capsule towards any speakers that are in use. Avoid dropping, hitting or
shocks to the microphone as the capsule is very sensitive. Do not expose the microphone
to moisture and extreme temperatures.

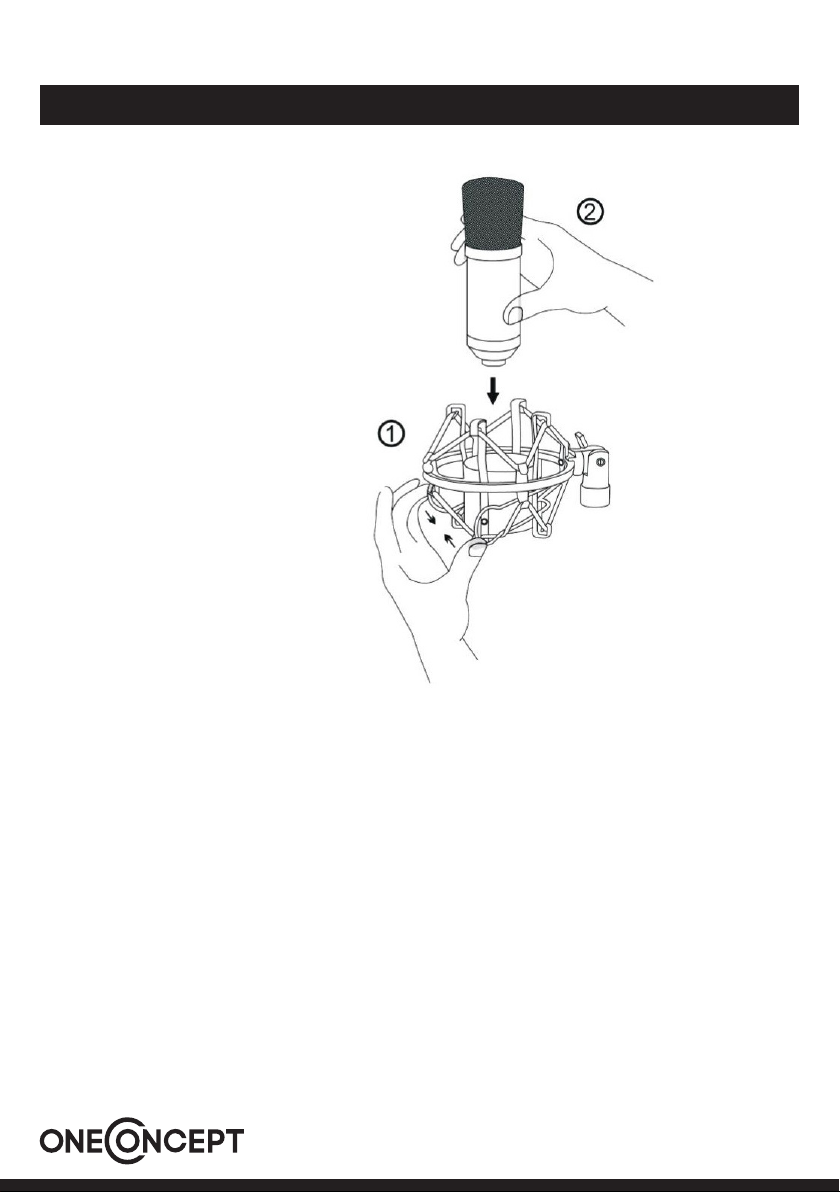

Using the suspension mount:
9
Environment Concerns
According to the European waste regulation 2002/96/EG this symbol on the
product or on its packaging indicates that this product may not be treated as
household waste. Instead it should be taken to the appropriate collection point
for the recycling of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will hep prevent potential negative consequen-
ces for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product. For more detailled informa-
tion about recycling of this product, please contact your local council or your
household waste disposial service.
Declaration of Conformity
Manufacturer: CHAL-TEC GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European directives:
2011/65/EU (RoHS)
2004/108/EG (EMV)
