Onkyo TX-NR5008 User manual

TX-NR5008
SERVICE MANUAL
SERVICE MANUAL
RC-773M
AV RECEIVER
Black and Silver models
MODEL TX-NR5008(B)/(S)
120V AC, 60Hz
220-240V AC, 50/60Hz
220-240V AC, 50/60Hz
B MDC
B MMP, S MMP
B MMR
Ref. No. 4219
082010
SAFETY-RELATED COMPONENT
WARNING!!
COMPONENTS IDENTIFIED BY MARK ON THE
SCHEMATIC DIAGRAM AND IN THE PARTS LIST ARE
CRITICAL FOR RISK OF FIRE AND ELECTRIC SHOCK.
REPLACE THESE COMPONENTS WITH ONKYO
PARTS WHOSE PART NUMBERS APPEAR AS SHOWN
IN THIS MANUAL.
MAKE LEAKAGE-CURRENT OR RESISTANCE
MEASUREMENTS TO DETERMINE THAT EXPOSED
PARTS ARE ACCEPTABLY INSULATED FROM THE
SUPPLY CIRCUIT BEFORE RETURNING THE
APPLIANCE TO THE CUSTOMER.

TX-NR5008
SERVICE PROCEDURE-1
ON/STANDBY
Clear Stand-by
VCR/DVR
1. Replacing the fuses
2. Safety check out
(U.S.A. model only)
After correcting the original service problem, perform the following safety check before releasing the unit to the customer.
Leakage current Check
Measure the leakage current to a known earth ground (water pipe or conduct etc.) by connecting a leakage current
tester between the earth ground and exposed metal parts of the unit (input/output ground terminals, screw heads or metal overlays etc.).
Plug the power supply cord directly into a 120Vac 60Hz wall socket and turn ON/STANDBY button on.
Any current measured must not exceed 0.5mA.
3. Memory Backup
This model uses a EE-PROM IC in order to retain radio presets and other settings. So, memory contents will be
kept eternally with no care.
4. To initialize the unit
1. ON/STANDBY (Power On)
2. VCR/DVR + ON/STANDBY.
Preset memory and each mode stored in the memory, are
initialized and will return to the factory settings.
This symbol located near the fuse indicates that the
fuse used is show operating type, For continued protection against
fire hazard, replace with same type fuse, For fuse rating, refer to
the marking adjacent to the symbol.
Ce symbole indique que le fusible utilise est e lent.
Pour une protection permanente, n'utiliser que des fusibles de meme
type. Ce demier est indique la qu le present symbol est apposre.
REF NO. PART NAME DESCRIPTION PART NO. REMARKS
F2001
F2001 or
F2004
F2004 or
F2005
F2005 or
F6601
F6602
F6603
F6604
F9100
F9100
F9100 or
F9301
F9301 or
F9401
F9401 or
F9402
F9402 or
4A-UL/T-233
4A-T/UL-ST2
1.25A-UL/T-233
1.25A-T/UL-ST2
1.25A-UL/T-233
1.25A-T/UL-ST2
20A-UL-250V
20A-UL-250V
20A-UL-250V
20A-UL-250V
12A-UL-ST6
6.3A-SE-EAK
6.3A-SE-TL250V
3.15A-UL/T-233
3.15A-T/UL-ST2
3.15A-UL/T-233
3.15A-T/UL-ST2
3.15A-UL/T-233
3.15A-T/UL-ST2
252325GR
252257GR
252318GR
252251GR
252318GR
252251GR
252304GR
252304GR
252304GR
252304GR
252340GR
252079GR
252279GR
252323GR
252256GR
252323GR
252256GR
252323GR
252256GR
!, <MDC, MMP, MMR>
!, <MDC, MMP, MMR>
!, <MDC, MMP, MMR>
!, <MDC, MMP, MMR>
!, <MDC, MMP, MMR>
!, <MDC, MMP, MMR >
!
!
!
!
!, <MDC>
!, <MMP, MMR>
!, <MMP, MMR>
!, <MDC, MMP, MMR>
!, <MDC, MMP, MMR>
!
!
!
!
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
FUSE
<Notes>
<MDC> : 120V,Canadian model
<MMP> : 230V,CE(European) country model
<MMR> : 220/230-240V,Chinese model

TX-NR5008
SERVICE PROCEDURE-2
Main:
1.03/10806AH
DSP 1st/NET:
1.02/10809AHA
Video:
1.02/10806AR
DSP 2nd:
1.00/10519AH2
VSP(Reon):
1.01/10624AEO
Main:
1.03/10806AH
TONE
TONETONE
TONE
TONE
TONE DISPLAY
ON/STANDBY
TONETONE
TONETONE
TONETONE
TONETONE
DSP 3rd:
1.03/10909BH3
VSP(Reon):
1.01/10624AEO
[TX-NR5008, NR3008, PR-SC5508]
AEO
[DTR-70.2, DTR-80.2, DHC-80.2]
AEI

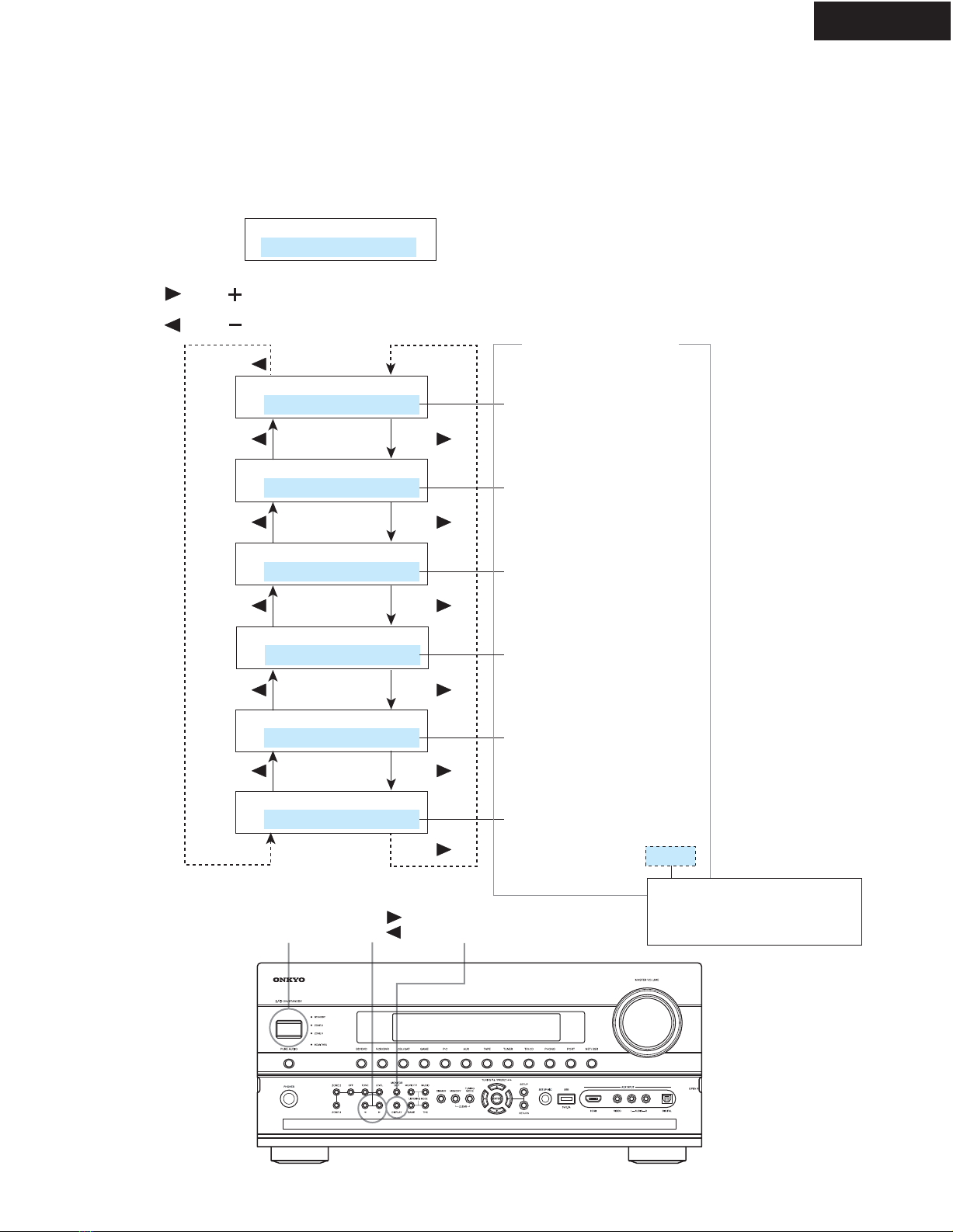

5. To check version of Microprocessor, DSP and Video FW(Firmware)
1. ON/STANDBY (Power On)
2. DISPLAY + ON/STANDBY.
3. TONE [Tone ] ---> Forward
TONE [Tone ] ---> Reversed.
4. ON/STANDBY (Power Off).
Main Microprocessor
1st DSP/NET (DA830)
Video Microprocessor
2nd DSP
VSP (Video Signal Processor)
FW Version displayed
only for 3 seconds.
[e.g.] TX-NR5008
[ ] : DTR-70.2/ 80.2, DHC-80.2
3rd DSP

TX-NR5008
EXPLODED VIEWS-1
OVERALL
TX-NR5008
A139
x 2 pcs.
A207
x 8 pcs.
P6800
x 22 pcs.
A379
MDC type : x 12 pcs.
MMP, MMR type : x 11 pcs.
A361
x 47 pcs.
A555
x 6 pcs.
A557
x 3 pcs.
A208
x 8 pcs.
A195
x 5 pcs.
A171
x 3 pcs.
A181
x 3 pcs.
A169
A167
A179
A185
A183
A175
A177
A173
A170
A165
x 3 pcs.
A197
x 3 pcs.
A163
x 4 pcs.
A153
x 4 pcs.
A155
x 4 pcs.
A161
x 4 pcs.
A137
x 4 pcs.
A131
A133
A355
A187
A189
A191
A193
A056
L=10mm
A056
L=50mm
A551
A553
A561
MDC type only
A387A389
A391
A393
A151
A149
L=40mm
A141 L=60mm
Q9427
Q9429
F2001
F2004
F9100
U0073
U011
U0040
U0055
U0050
U0052
U0053
U0057
U0054
U0041
U0051
U008
U0072 U0071
U0075
U0070
P106
P4008
P4009
P4104
F9401
F9402
F2005
Q9430
Q9428
Refer to
“EXPLODED VIEWS-2”
Refer to
“EXPLODED VIEWS-3”
A186
A135
<Note>
MMP, MMR type only
A201
A203
A149
L=30mm
A205
x 5 pcs.
A149
L=10mm
A056
L=15mm
P9000
A385
x 2 pcs.
P8002
U0058

TX-NR5008
EXPLODED VIEWS-2
POWER AMP. SECTION
TX-NR5008
A005
x 4 pcs.
A023
x 3 pcs.
A011
x 2 pcs.
A013
x 2 pcs.
A037
x 4 pcs.
A125
x 4 pcs.
A071
x 4 pcs.
A125
x 4 pcs.
A081
x 4 pcs.
A077
x 2 pcs.
A075
x 3 pcs.
A085
x 3 pcs.
A119
x 2 pcs.
A119
x 2 pcs.
A039
x 9 pcs.
A061
x 4 pcs.
A045
x 2 pcs.
A051
x 23 pcs.
A043
x 3 pcs.
A057
x 3 pcs.
A013
x 2 pcs.
A007
x 4 pcs.
A009
x 8 pcs.
A009
x 10 pcs.
A005
x 4 pcs.
A019
x 8 pcs.
A007
x 4 pcs.
A031
x 4 pcs.
A215
x 2 pcs.
A233
x 2 pcs.
Q6060A
A001
A149
L=25mm
A003
A055
A053
A069
A073
A079
P061
P062
A067
A087
A083
A127
L=50mm
A065
A041
A017
A025 A027
A021
A029
U0021
U0012
U0013
U0014
U0011
U0010
U0065
U0020
A211
x 2 pcs.
A217
A213
A033
Q6050A
Q6051A
F6604
F6601
F6602
F6603
T904
T903
F9301
Q6065
Q6063
Q6055
Q6053
Q6057
Q6050
Q6067
Q6060
Q6061
Q6051
Q6058
Q6054
Q6056
Q6052
Q6068
Q6064
Q6066
Q6062
Q6061A A121
x 2 pcs.
A121
x 2 pcs.
A149
L=25mm
A064
A126
x 4 pcs.
A126
x 4 pcs.
A056
L=10mm
A062
A141
L=40mm
A141
L=40mm
U0030
U0033
U0037
U0034
U0038
U0032
U0036
U0031
U0035
A223
A221
A225
x 2 pcs.
A231
x 2 pcs.
A229
x 2 pcs.
A103
x 2 pcs.
A105
x 2 pcs.
A111
x 8 pcs. A113
x 4 pcs.
A115
x 2 pcs.
A109
L=15mm
A101
A341
T901

TX-NR5008

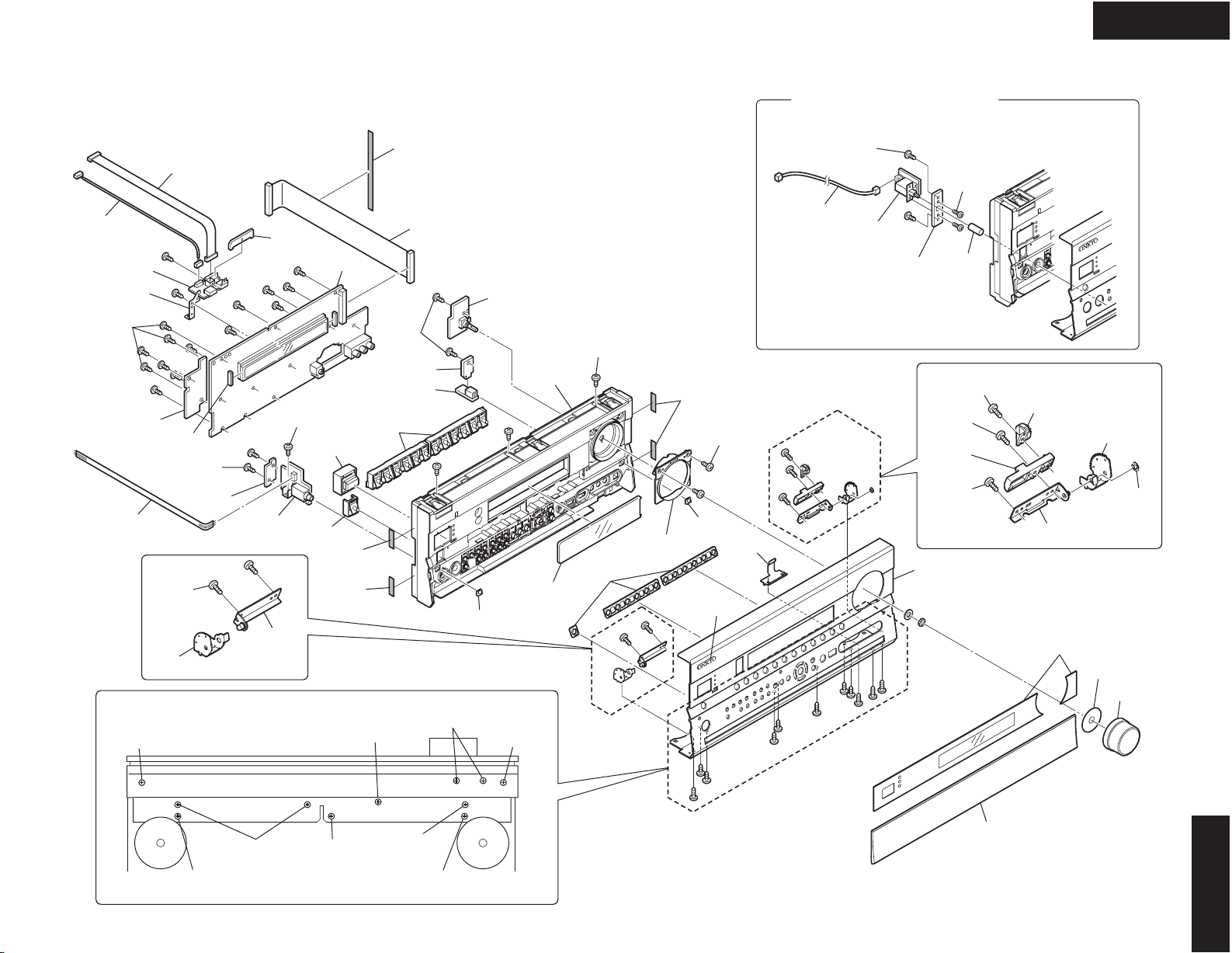

EXPLODED VIEWS-3
FRONT SECTION
TX-NR5008
A401
A215
L=110mm
A412
A423 A449
A501
A511
A515
A521
A502
A403
A056
A421
U0091
U00610
U0067
U0064
U0063
P7501
P8641
JL4103
P3101
U0061
U0060
U0062
U0068
A473
A407
A503
A409
x 2 pcs.
A415
x 2 pcs.
A419
x 16 pcs.
A419
x 2 pcs.
A419
x 2 pcs.
A507
x 2 pcs.
A425
A471
x 3 pcs.
A427
A056
L=30mm
A056
L=30mm
A056
L=20mm
P9008
U0069
A485
x 2 pcs. A483
x 2 pcs.
A481
U0066
<Note>
A412 --- Silver type only
POWER SWITCH SECTION
MMP, MMR type
A435
A457
A439
A437
A441
A443
A445
A447
A431
A453
A433
x 2 pcs.
A455
3P+6FN
A459
3P+6FN
A451
3P+6FN
A479
3TTB+10B
A477
3TTB+8B
A477
3TTB+8B
A477
3TTB+8B
A475
3TTB+8B
A475
3TTB+8B
--- Bottom View ---

TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2

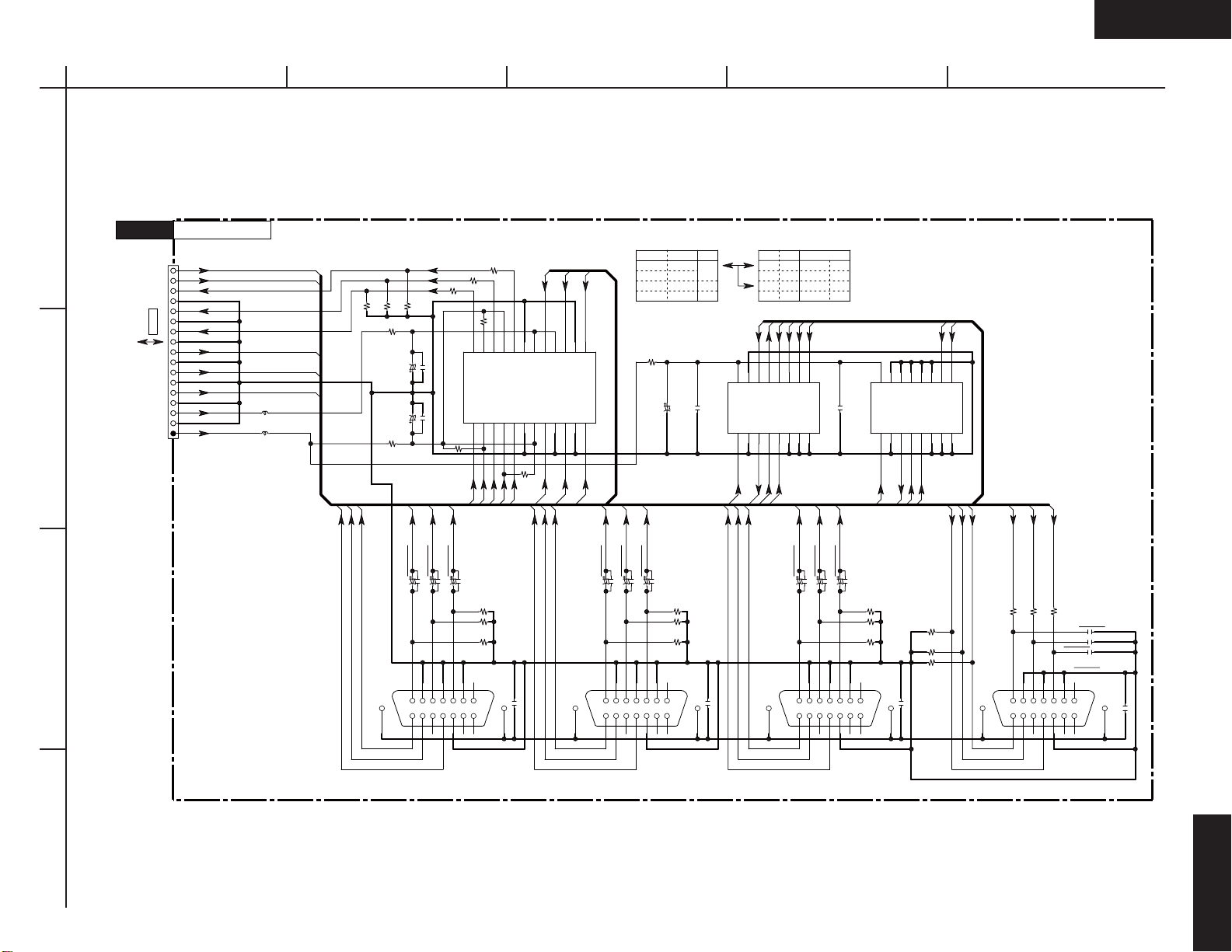

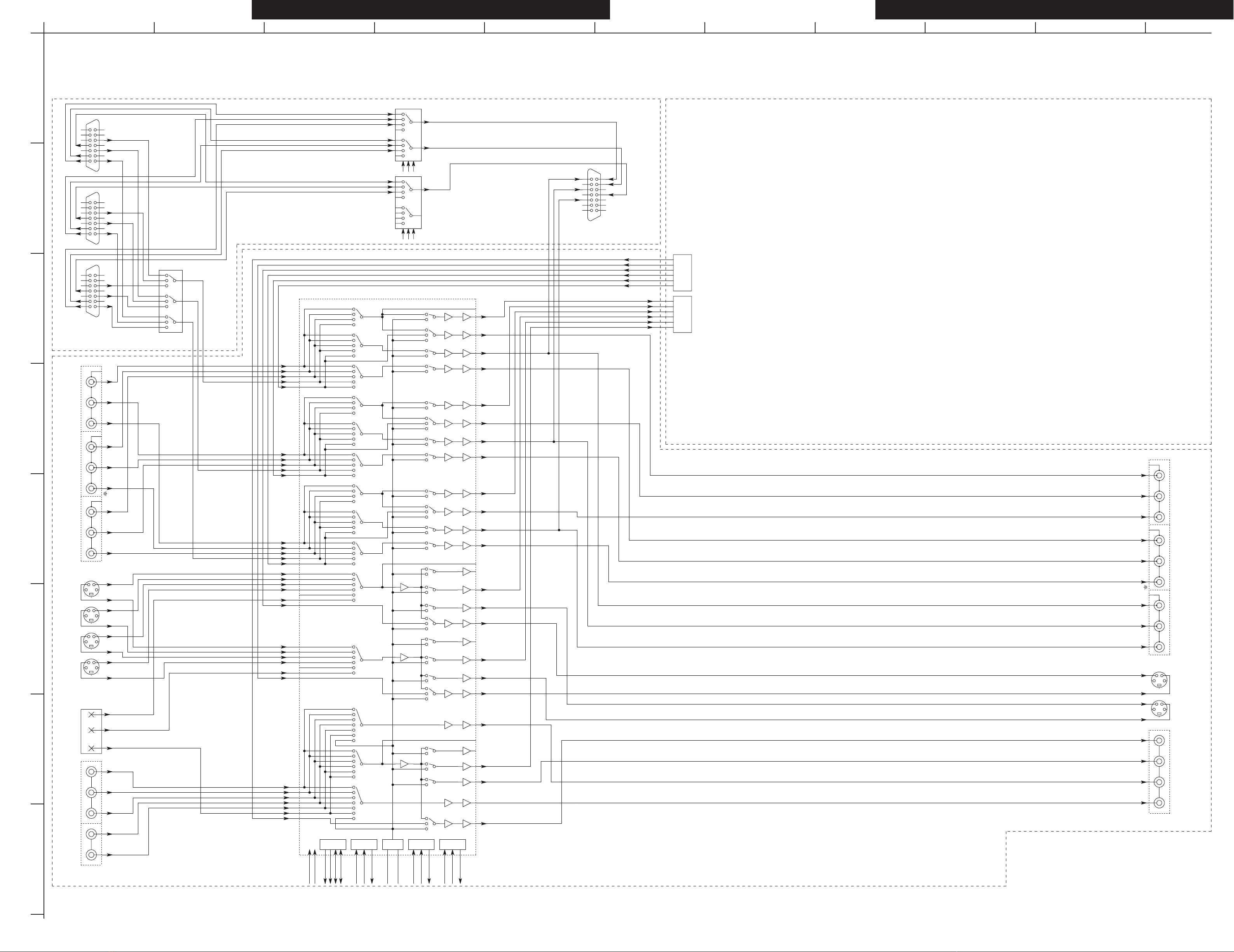

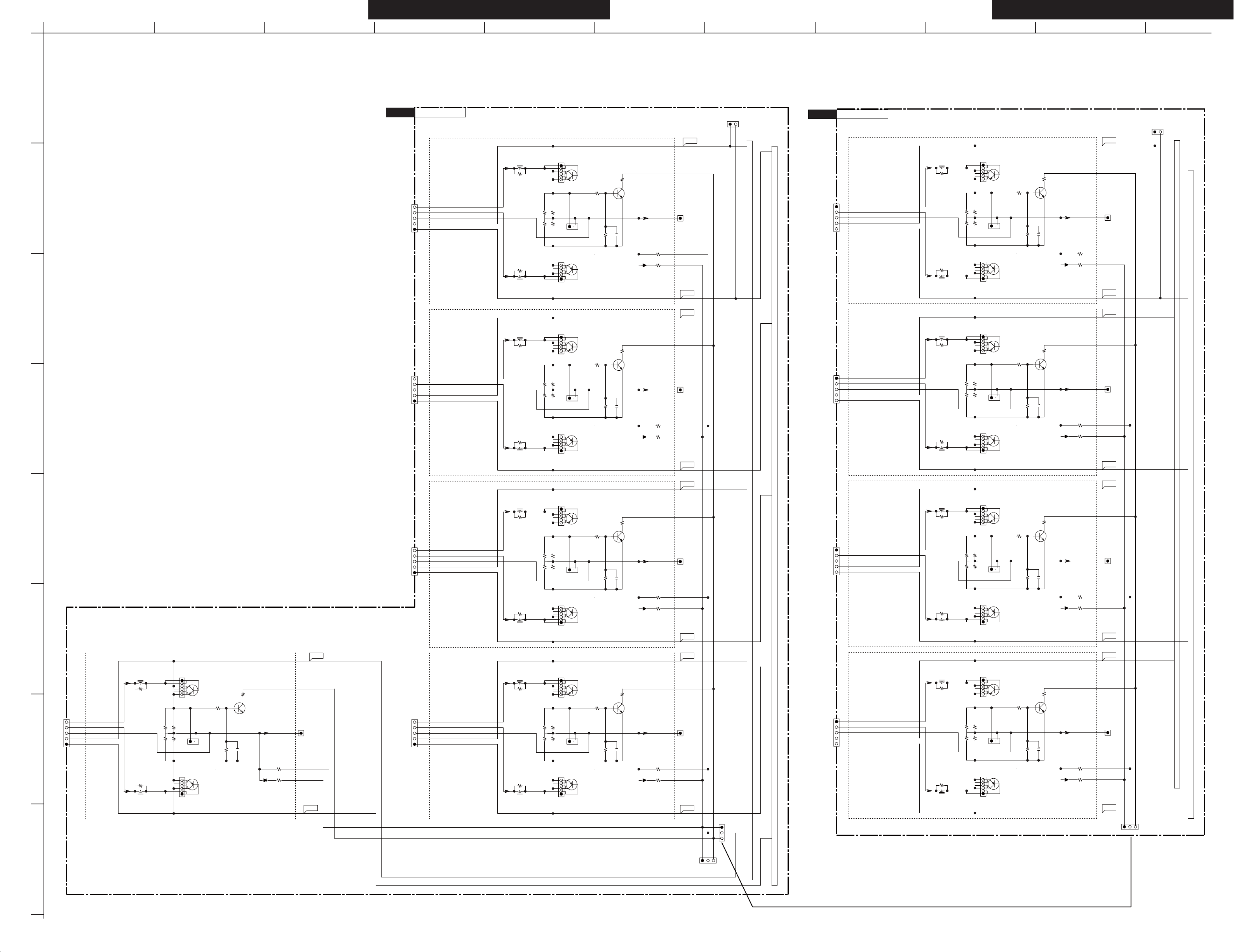

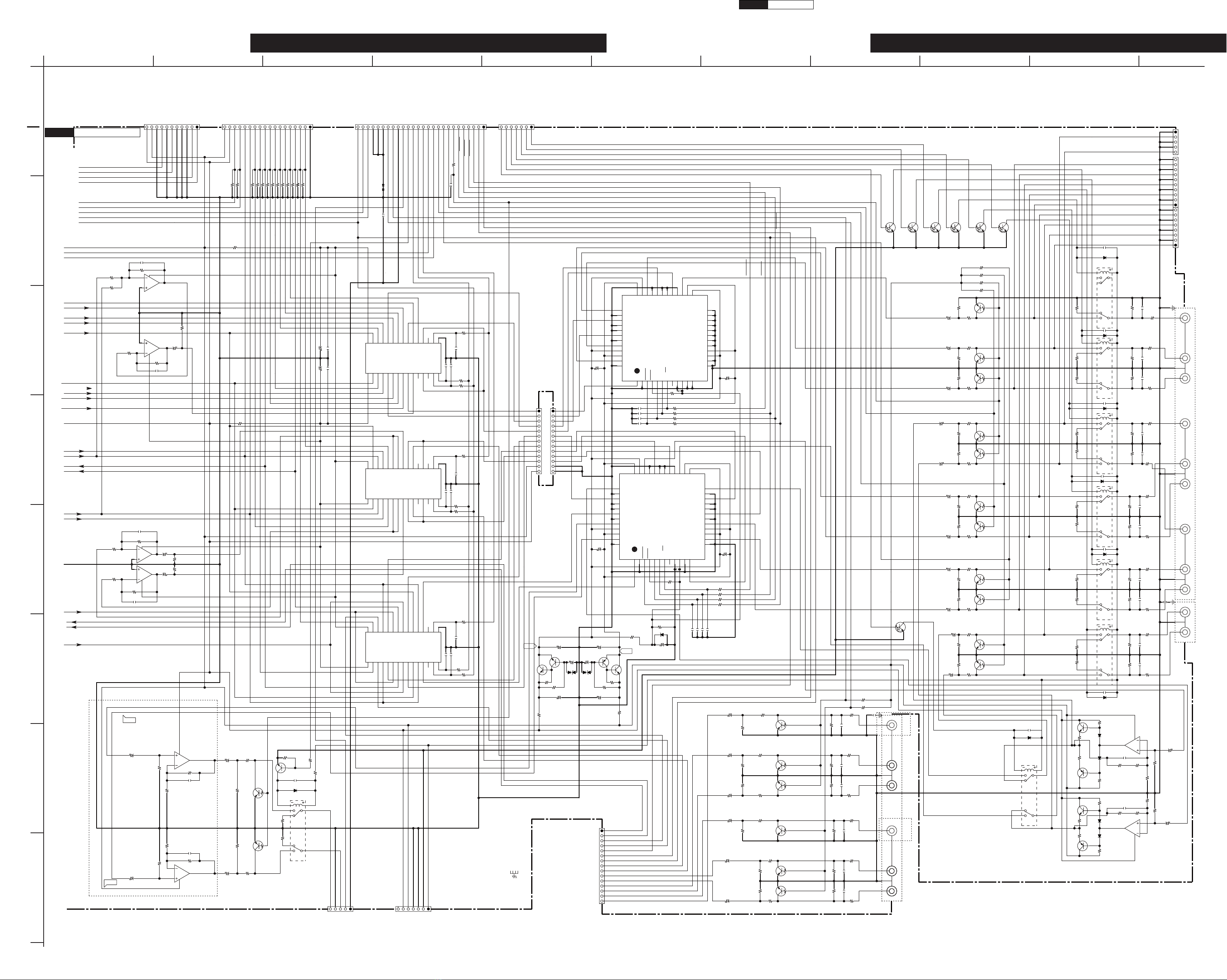

SCHEMATIC DIAGRAMS-1
BLOCK DIAGRAM AUDIO SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
DAC C
DAC FR
MCH SL
MCH SR
DAC SR
MIX R
DAC SL
MCH C
Z4R
Z4L
MAIN L
DAC FL
MIX L
MAIN R
MIX R
DIRECT R
MIX L
DIRECT L
DAC SW
MCH SW
DAC RH
DIRECT
DAC_RH
DAC LH
DAC_LH
DIRECT
MCH SBR
DAC SBR
MCH SBL
DAC SBL
AMUTE
AMUTE
FHZ2MUTE
SRZ4MUTE
SBZ3MUTE
PRESW
PREFH
PRESB
PRESR
PREC
PREF
PLYPSVSW
Z3MUTE
Z2MUTE
Z3
Z3
MCH_CT
MCH_SW
MCH_SL
MCH_SR
DAC_SR
DAC_SL
DAC_CT
DAC_FR
DAC_FL
DAC SW2
DAC_SW
DAC_SBR
DAC_SBL
MCH_SBR
MCH_SBL
L
L
R
R
L
R
L
L
R
R
L
R
L
R
L
L
R
R
PHONO MM
FRONT LEFT
FRONT RIGHT
CENTER
SPEAKER TERMINALS
HEADPHONES
L
R
L
R
CD
TUNER
( For only SA**)
CBL/SAT IN
VCR OUT
VCR IN
SBL
FL/FR
L
R
L
R
SL
SR
MC/MSW
C
SW
FRONT
OUT1
OUT2
OPT1
(FRONT IN)
OPT2
HDMI
MSL/MSR
+29dB
+29dB
+29dB
+29dB
+29dB
+29dB
+29dB
+29dB
+29dB
R
L
SW
R
L
SW
FR
Z2 LINE OUT
Z3 LINE OUT
DVD
C
PREOUT
SBL
SR
SL
SBR
SW L
SW R
LH
RH
FL
FR
C
SL
SR
SBL
SBR
OPT3
PHONO EQ
PACK
except SA***
TUNER
TAPE OUT
TAPE IN
GAME/TV IN
IN1-max7
9.2CH
for US
LH
RH
FL
FR
C
SL
SR
CS3318
+6dB
VLSC2
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
RX
HDMI
TX
HDMI
TX
HDMI
R
0dB
0dB
L
ch1
only DHC-**
DSP section
PLD
DIR
2ch
ADC
CS42516
ATT
ATT
I2S(DVD-AUDIO/DSD)x4
DSD I2S
I2S I2SSPDIF SPDIF
SPDIF
SPDIF
I2S I2S
COAX 1
MSBL/MSBR
SBR
COAX 2
COAX 3
OPT FRONT
FL
TC9163CFG
3-3-2 x2
POWER AMPLIFIER
NEW 9ch Block
PoweredZ3>>OFF
PoweredZ2>>OFF
SW/SW to FR
SW/SW to FL
SW
SBR
SR
RH
FR
C
C
LH
FL
SBL
SL
2ch DAC x 6
PCM1796
0dB FIX
TONE
TONE
0dB FIX
0dB FIX
0dB FIX
M61540
ZONE2
0dB FIX
TONE
TONE
0dB FIX
0dB FIX
0dB FIX
M61540
ZONE3
INTERFACE
RI RI
Ether
NET bord
REMOTE SENSOR
IR
For only SR**&DTR**
For only DTR**
IR OUT
IR IN
IR IN
CONTROL
12V TRIGGER
RS232
RS232
12V TRIGGER A
12V TRIGGER B
12V TRIGGER C
12V TRIGGER Z2
TC4066*
L+R(-6dB)
Ana Allch ST.
NJW1112
NJW1112
8in4out x2ch
Main
Main
Zone2
Zone3
Zone4
Zone3
Zone4
Zone2
SW 80Hz LPF
-12dB/oct
-12dB
-12dB
FS0dB=4Vrms
+15.5dB
+15.5dB
3-3-2 x2
SURR. RIGHT
SURR. LEFT
NJU7312A
LH
RH
SWL
SWR
+20dB
HP AMP L
HP AMP R
HPL
HPR
SBR
SBL
NC
NC
NC
CS3318
ZONE4 FL
ZONE4 FR
SUUR. BACK L
SUUR. BACK R
ZONE3 FR
BTL+ L
BTL+ R
LW
ZONE2 FL
SP-B FL
RW
SP-B FR
ZONE2 FR
SP-B
WL/WR
ch7
ch6
ch4
ch3
ch16
ch14
ch9
ch5
ch8
ch10
ch11
ch12
ch13
ch15
ch2
SW.>>>OFF
NJU7313A
4-2-2 x2
BTL
BTL
3-3-2 x2
NJU7312A
ZONE3 FL
BTL- comm. L
BTL- comm. R
Bi AMP L
Bi AMP R
SW-L
SW-R
HIGH L
HIGH R
Schematic Diagram (PART-1)
AUDIO Block Diagram
AUX2 IN
U Port
NET
Z2/Z3 Analog
(FRONT IN)
AUX1 / MIC
MIC
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
SIRIUS TUNER
SIRIUS ANTENNA
For only DD,DC
.
.
..
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK

SCHEMATIC DIAGRAMS-2
BLOCK DIAGRAM VIDEO SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
YDET
YDETIN
YDETOUT
BIAS1
BIAS2
SYDETIN
SYDETOUT
SYDET
VDETIN
VDETOUT
VDET
DUAL/SINGLE
EX1
EX2
SDA
SCL
MUTE
B
A
INH
B
A
INH
VOUT
VOUT5
PBOUT4
PBOUT2
PBOUT1
SYOUT
YOUT2
PROUT1
BIAS
VIN7
VIN6
VIN5
VIN4
VIN3
VIN2
VIN1
V
PBIN3
PBIN2
PBIN1
PB
SYIN2
SYIN1 SY
PRIN1
PRIN3
PRIN2
PR
YIN3
YIN2
YIN1
I2C BUS
SCIN1 SC
YOUT1
YYOUT
SYIN3
SYIN4
SYIN5
SYIN6
SCIN2
SCIN3
SCIN4
SCIN7
SCIN5
SCIN6
VOUT4
PROUT2
PROUT3
PROUT4
SYIN7
PBOUT3
HDMI BOARD
D4 IN
IN1
IN2
IN3
Y
PB
Y
PB
PR
PR
PB
Y
MONITORZONE 3 ZONE 2
Scanning Line
Progressive/Interlace
Aspect Ratio
Scanning Line
Progressive/Interlace
Aspect Ratio
Scanning Line
Progressive/Interlace
Aspect Ratio
INTEGRA ONLY INTEGRA ONLY
MONITORVCR/DVRMONITORVCR/DVRZONE 2ZONE 3
INTEGRA ONLY
COMPOSITE OUT S-VIDEO OUT COMPONENT OUT
Y
PR
PB
D4 OUT
ADC
DAC
TC4052BF
Aspect Ratio
TC4052BF
Scanning Line
VOUT2
SCOUT4
SYOUT4
YOUT4
YOUT3
VOUT3
Progressive/Interlace
IN1IN2
IN3
COMPONENT INS-VIDEO IN
GAME/TV CBL/SAT VCR/DVR DVD
NJW1325
PR
NJM2586AM
DAC_V
DAC_SC
DAC_SY
DAC_PR
DAC_PB
DAC_CY
ADC_PR
ADC_PB
ADC_CY
detection
Y signal V signal
detection
SY signal
detection
GAME/TV CBL/SAT VCR/DVR DVD
AUX2
(FRONT)
COMPOSITE IN
V
MM PORT
C
Y
YIN4
YIN5
PBIN5
PBIN4
PRIN4
PRIN5
SCOUT3
SYOUT3
Z3
Z3
MONI
MONI
MONI
VOUT6
Z3
Z3
Z2
VCR
SYOUT2
VCR
SCOUT2
VCR
Z2
MONI
Z2
MONI
Z2
SYOUT1
SCOUT1
VOUT1
ADC_V
ADC_SC
ADC_SY
ADC_SY
ADC_SC
ADC_V
MONI
ADC_CY
ADC_PB
ADC_PR
TX JJ ONLY
Schematic Diagram (PART-2)
VIDEO BLK SECTION
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
6dB/0dB DRV
6dB/4dB DRV
DRV6dB/0dB
DRV6dB/0dB
DRV6dB
DRV6dB
6dB/0dB
6dB/0dB
DRV
DRV
DRV
DRV
6dB/0dB
6dB/0dB
6dB
6dB
6dB/0dB
6dB/0dB
DRV6dB
6dB4dB
6dB/4dB
6dB/4dB
DRV6dB
C
Y
C
Y
14
13
12
11
10
9
8 1
2
3
4
5
6
7
14
13
12
11
10
9
8 1
2
3
4
5
6
7
Y
PB
PR
Y
PB
PR
Y
PB
PR
14
13
12
11
10
9
8 1
2
3
4
5
6
7
1
2
3
4
5
6
714
13
12
11
10
9
8
DRV
DRV
BUF
BUF
DRV
BUF
DRV
DRV
DRV
DRV
DRV
DRV
DRV6dB/4dB
Y
PB
PR
Y
PB
PR
Y
PB
PR
CY
CY
CY
CY
DRV
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK

TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
SCHEMATIC DIAGRAMS-3
BLOCK DIAGRAM HDMI SECTION
HDASY
HDAPR
HDAPB
HDAPY
HDACV
HDASC
OERX
VDOFF
HDBSY
HDBCV
HDBSC
HDBPR
HDBPB
HDBPY
OEDECTH
OEDEC
CEC_IO
VSYNC
VOCLK
HSYNC
FIELD/DE
HSYNC
VSYNC
CR(P0,9)
Y(0,9)
CB(0,9)
VICLK
VIFLD1
VIDEN1
27M
CR(O26-O35)
Y(O14-O23)
FIELD/DE
HSYNC
MCLK
Y
VSYNC
CR
CB
SCL_TX
SDA_TX
RST_TX
INT_TX
ODDC_SDA
ODDC_SCL
HPLGDET
HDMI_POW
ODDC_SDA
ODDC_SCL
HPLGDET
SCL_TX
SDA_TX
RST_TX
INT_TX
OETX
OERXTH
CR
Y
CB
TXDB
RXDB
RESET
VSPREQ/BOOT
OE444
OEEN
VD_SCK
VD_SI
VD_SO
VD_STB
VSYSRST
RXMUTE
TXMUTE
ICDK
RTC
SCL_VDVE
RST_VE
SDA_VDVE
VSYNC
HSYNC
FIELD/DE
Y(P10-19)ITU656
CR(P20-29)
CB(P0-09)
LLC
SDA_VDVE
SCL_VDVE
INT_VD
VD_RST
DEGRN7-0
DEBLU7-0
DERED7-0
DEN
DHS
DVS
DCLK
RTC(NO USE)
SCL_RX
SDA_RX
RX_RST
INT_RX
MUTE_RX
CEC_IO
SDA_RX
SCL_RX
RST_RX
CB(O2-O11)
SD0_3
LRCK_HDMI
BCK_HDMI
CR(O24-O35)
CB(O0-O11)
Y(O12-O23)
CEC_IO
SDA_RX
SCL_RX
RST_RX
HDMI_POW
ARC_SPDIF
VIDEO BOARD
VIDEO BOARD
V850
VIDEO MPU
TO SYS MPU
SN74CBQ3305
TO SYS MPU
GDDR *M
DSP BOARD
Val
REON VX50
IP conversion&Scaler&OSD
Name
Ref
&PCB&dummy
FLASH *M
HDMI TX OUT2
HDMI TX OUT1
VIDEO ENCODER
Name
Val
EVNODD
Ref
HDMI INPUT MULTIPLEX
BU16024KV-E2
VIDEO DECODER
HDMI RECIEVER
HDMI RX
SII9233
4in type
SCHEMATIC DIAGRAM (PART-3)
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
W1 VICLK1
U5 VICNTL0_VS
V3 VICNTL1_HS
/RESET
Y24
TXDB/DATA16
Y23
RXDB
Y21
TXDA
Y22
RXDA
Y26
TWIBDAT
U21
TWIBCLK
Y25
TWIADAT
V21
TWIACLK
U22
VOFIELD
VODAT(20,29)
VODAT(10,19)
VODAT(0,9)
V22
VOACT
W24
VOHS
W23
VOVS
W26
VOCLK
FLASH_CS(0,1)
PCI_CBE(1.3)
PCI_AD(0-31)
GPIO(16,22)
W2 VICNTL3_DEN
V4 VICNTL2_FIELD
VIDAT(0,9)
VIDAT(10,19)
VIDAT(20,29)
AB11 REFCLK
R0PWR5V
R1X2+/-
R1X1+/-
R1X0+/-
R1XC+/-
27 DSCL1
29 DSDA1
102 RESET
101 SCDT
102 INT
27 CSDA
28 CSCL
75 MUTEOUT
DSDDA(0-7)
DSDCLK
MCLKOUT
MCLKIN
SCK
WS
SD0-7
SPDIF
Y(O12-O23)
CB(O0-O11)
CR(O24-035)
DE
HSYNC
VSYNC
ODCK
DSCL0
DSDA0
R0X2+/-
R0X1+/-
R0X0+/-
R0XC+/-
R0PWR5V
U?
SN74ALVCH162841GRX2
Val
11OE
U?
SN74ALVCH162841GRX2
Val
11OE
U?
SN74ALVCH162841GRX2
Val
11OE
X?
Val
+3_3V
+3_3V
Sil9134
IDCK
VSYNC
HSYNC
DE
D16-23
D0-7
D8-15
SD0-3
WS
SCK
MCLK
SPDIF
DSDCLK
DSDDA
INT
RESET#
CSCL
CSDA
HPD
DSDA
DSCL
TXC+/-
TX0+/-
TX1+/-
TX2+/-
HDMI Transmitter
R?
4.7K
R?
4.7K
+3_3V
+3_3V
+13VS
Q8305
NJM2860F3-05
1CONT
2GND
3BYP 4
VO
5
VIN
2K
2K
+3_3V
+3_3V
R?
4.7K
R?
4.7K
+3_3V
+3_3V
+13VS
Q8305
NJM2860F3-05
1CONT
2GND
3BYP 4
VO
5
VIN
2K
2K
U?
SN74ALVCH162841GRX2
Val
1
1OE
Q?
TC74VCX162244X2
1
1OE
Sil9134
IDCK
VSYNC
HSYNC
DE
D16-23
D0-7
D8-15
SD0-3
WS
SCK
MCLK
SPDIF
DSDCLK
DSDDA
INT
RESET#
CSCL
CSDA
HPD
DSDA
DSCL
TXC+/-
TX0+/-
TX1+/-
TX2+/-
HDMI Transmitter
Q?
TC74VCX162244
1
1OE
VIDEO ENCODER
ADV7342
1CLKIN_A
2CLKIN_B
3VSYNC
4HSYNC
5P_BLANK
6CR(S0-S7)
7CB(C0-C7)
8Y(Y0-Y7)
21SDA
22SCLK
33RESETB
9
10
11
HDBSC
12
HDBCV
13
HDBSY
14
HDBPR
15
HDBPB
16
HDBPY
VIDEODECODER
ADV7800
71 HDASY
75 HDASC
73 HDACV
76_77 HDAPY
74 HDAPB
72 HDAPR
3INTREQ
19_81 SDA1_2
16_82 SCLK1_2
78 RESET
Y(P10-19)
CB(P0-P9)
CR(P20-29)
98
FIELD/DE
4
HC/CS
99
VS
36
LLC
15
SFL/SYNCOUT
IN1
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
IN2
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
IN3
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
U?
SII9185
Val
16 HPD0
32 RPWR0
30 DSDA0
31 DSCL0
18/19 R0XC-/+
21/22 R0X0-/+
24/25 R0X1-/+
27/28 R0X2-/+
35 I2CSEL/INT
36 HPD1
52 RPWR1
50 DSDA1
51 DSCL1
54 CEC_A
38/39 R1XC-/+
41/42 R1X0-/+
44/45 R1X1-/+
47/48 R1X2-/+
56 HPD2
72 RPWR2
70 DSDA2
71 DSCL2
58/59 R2XC-/+
61/62 R2X0-/+
64/65 R2X1-/+
67/68 R2X2-/+
13 RESET#
14 LSDA/EPSEL[0]
15 LSCL/EPSEL[1]
53 CEC_D
76 HPDIN
77
TSDA
78
TSCL
1/2
TX2+/-
4/5
TX1+/-
7/8
TX0+/-
10/11
TXC+/-
79
TPWR/I2CADDR
R8514 33
U?
SII9185
Val
16 HPD0
32 RPWR0
30 DSDA0
31 DSCL0
18/19 R0XC-/+
21/22 R0X0-/+
24/25 R0X1-/+
27/28 R0X2-/+
35 I2CSEL/INT
36 HPD1
52 RPWR1
50 DSDA1
51 DSCL1
54 CEC_A
38/39 R1XC-/+
41/42 R1X0-/+
44/45 R1X1-/+
47/48 R1X2-/+
56 HPD2
72 RPWR2
70 DSDA2
71 DSCL2
58/59 R2XC-/+
61/62 R2X0-/+
64/65 R2X1-/+
67/68 R2X2-/+
13 RESET#
14 LSDA/EPSEL[0]
15 LSCL/EPSEL[1]
53 CEC_D
76 HPDIN
77
TSDA
78
TSCL
1/2
TX2+/-
4/5
TX1+/-
7/8
TX0+/-
10/11
TXC+/-
79
TPWR/I2CADDR
IN4
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
IN5
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
IN6
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
IN7
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
FRONT IN
HDMI IN
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
3
2
1
1
4
5
3
6
2
47K
HDMI OUT2
D2+/-
D1+/-
D0+/-
CK+/-
CERemote
DDC CLK
DDC DATA
+5V
HP DET
HDMI_OUT1
D2+/-
D1+/-
D0+/-
CK+/-
Utility/HEAC+
CERemote
DDC CLK
DDC DATA
+5V
HP DET
3
2
1
1
4
5
3
6
2
47K
1 2
1 2
A
1
2
3
4
5
BCDEFGH

TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
SCHEMATIC DIAGRAMS-4
BLOCK DIAGRAM ETHER/ USB/ NET
I2Sx6
I2Sx6
I2Sx6/DSD
SPI0
SPIO
I2S_NETUSB
RMII_TX
RMII_RX
USB0 HS
USB1 FS (Reserved)
EMFB_A[0:12]
EMFB_D[0:31]
EMFB_A[1:2]
EMFA_D[0:7]
SPI1
I2S_MAIN x5
Data
Adr
Data
Adr
DSD_DRCT
DSD_HDMI
SPIO
SPIO
I2S_DIR x4
I2S_IN x4/DSD x6
I2S_HDMI x4 / DSD
MCK
DIG/NETUSB
DACCS1
DSP3_RST
DSP3_INT
DSP3_CS
DSP2_INT
DSP2_RST
DSP2_CS
DSDDIRECT
512fs
MCK
MCK
MCK
Analog 12chMax
SFlash_CS
AMUT0
512fs
512fs 512fs
DIGMUT1
DIGMUT2
44/48
MDIO Controls
RMII_Controls
Control Signals
DIGMUT3
HOST_CS
HOST_REQ
I2C0 (Reserved)
NETUSB_LR analog
RS-232C
USB_VBUS
+5V
USB_EN_VBUS
+5
+5V
OverCurrentDet
NETUSB_SPDIF
NAND Controles
DACRST
DACCS1
DACCS2
DACCS3
DACRST
DACCS2
DACCS3
DSPINPSEL
MCK_Digital
SPDIFSW
ADC_LR analog
MCK_HDMI
DSDSLRSEL
SPDIF out
SPDIF1
SPDIFn DIRINT
DIRRST
DIRCS
OMCK
UART1(Reserved)
UART2
RMCK
DSPINPSEL
SPDIF0
to ASP block
to ASP block
HOST
micro-Con
Interface
AHCLKX1
GPIO
McASP0
AXR0[14]
Reserved
AHCLKX0
/AHCLKX2
AXR2[0]
GPIO x3
GPIO x3
GPIO x2
SPI1
Master??
I2C0
GPIO x1
USB1
USB0
EMIFB
x32DataBus
EMAC
MDIO
EMIFA
Reserved
SPI0
Boot & Master
GPIO x2
McASP1
AXR1[n] x5
GPIO x11
from ASP block
SPDIF I/F
from HDMI block
UART2
UART1
for Linux SerialConsole
McASP1
AXR1[n] x6
-May use either Flash momory (NAND flash or Serial flash) for system ROM include boot image.
DSP/ETHER/USB/NET BLOCK DIAGRAM
Schematic Diagram (PART-4)
Model No.TX-NR3008/NR5008/NA5008,
DTR-70.2/80.2,PR-SC5508,DHC-80.2
24.576MHz
22.5792MHz
SDR SDRAM(x16bit)
256Mb?? x2pcs
25MHz
EtherMAC
Val
RJ-45 USB HS HOST
USB FS
Reserved
HiSideSw
Reserved
HiSideSw
Level Convert
2nd DSP
Val
24MHz
DAC x6 block (max12ch)
Val
2ch DAC
NET/USB
NANDFlash
256Mbit
SerialFlash
64Mb or 128Mb?
3rd DSP
Val
NOR Flash
Val
NOR Flash
Val
SDRAM
Val
SDRAM
Val
17.734MHz
SW
SW
DIR/CODEC/ADC/DAC
DualCoreProcessor ARM + DSP
DA830
24.576MHz
A
1
2
3
4
BCDE

CS_PLD
LRCK4
BC4K
RMCK
PCMCSW1/DSDSW
PCMSUR1/DSDC
PCMSB1/DSDSRPCMSB1/DSDSR
DSDSL
PCMLRCK/DSDFR
HDMI_MCK
PCMBCK/DSDCLK
PCMF/DSDFL
MCK
LRCK4
BCK4
PCM_FR/RLRW4
PCM_FL/LHLW4
PCM_SWL/SWR4
PCM_SR/SBR4
PCM_C4
PCM_SL/SBL4 // PCMF4PCMF2
PCMSUR2
PCMCSW2
PCMSB2
LRCK2
BCK2
MCK
PCMSUR3
PCMCSW3
PCMSB3
PCMHW3
PCMSWR3
LRCK3
BCK3
PCMF3
DIGCLK
DIGSDO
DIR
ADC
ADC
+6dB
+6dB
VLSC2
+6dB
VLSC2
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB
VLSC2
+6dB SW/SW to FR
SW/SW to FL
SW
SBR
SR
RH
FR
C
C
LH
FL
SBL
SL
VOLUME
3-3-2 x2
analog
ASP BLOCK
MIC
MIC AMP
3V->5V
HDMI_SPDIF
IN1
IN2
(HDMI)
(CODEC)
SW1
x4
CODEC
HDMI H
L
OUT
SEL0
SEL0
analog
PCM
DSD
x14
DSD
PCM
OUT
H
L
XX
PCM_DSP LH
HL
ALL CH STE
PCM_DIRECT
OUT
LL
HH
PCM_DSP
ALL CH STE
PCM_DIRECT
OUT
SW2
SW3
DSP_BCK
DSP_SL/SBL
DSP_C
DSP_LRCK
DSP_FL/LHLW
DSP_FR/RLRW
DSP_SR/SBR
DSP_SWL/SWR
DAC6DAC5DAC2DAC1 DAC3 DAC4
SEL1
SEL2
SEL2SEL1
SEL3
SEL3
FROM _3DSP
RMCK
2
3
4
5
6
7
1
8
9
x8
PCMF/DSDFL
PCMSUR/DSDC
PCMCSW/DSDSW
PCMSB/DSDSR
PCMLRCK/DSDFR
PCMBCK/DSDCLK
PCMLRCK/DSDFR
MCK
HDMISPDIF/DSDSL
PCM/DSD toDSP
PCM_F3
TO HDMI TX
RX
FRONT
HDMI
RX
HDMI
TX
OUT2
OUT1
HDMI
TX
HDMI
TX
DSP1
DSP3(***)
DSP
DIG/NETUSB
48/44
DSP2(***)
(SWL/SWR)(SR/SBR)(FR/RchHW)(FL/LchHW)(SL/SBL) (C)
(FRONT IN)
OPT FRONT
OPT3
OPT2
OPT1
COAX 1
COAX 2
NET
COAX 3
TC74HC157FTx2
OPTSEL1_A
101112131415161718192021
242526
27
28
29
30
31
32
33
34
35363738
39 40 41 42
OPTSEL1_B
OPTSEL1_C
IN1-?
23 22
PLL
Jitter Remover
DA83x
45
SW8
MCK or Ji.ReMCK
Jitter Re
MCK
OUT
MCK
JiRe_MCK H
L
or HARD SW
SEL10
SEL10
DIGITAL AUDIO CLOCK BLOCK
Schematic Diagram (PART-5)
Model No.TX-NR3008/NR5008/NA5008,
DTR-70.2/80.2,PR-SC5508,DHC-80.2
16 AINL-
15 AINL+
14 AINR+
13 AINR-
BCK/GND
SCK/BCK
LRCK/DATA_SW
DATA/DATA_C
BCK/GND
SCK/BCK
LRCK/DATA_FR
BCK/GND
SCK/BCK
DATA/DATA_SL
LRCK/DATA_SR
BCK/GND
SCK/BCK
DATA/DATA_SBL
LRCK/DATA_SBR
BCK/GND
SCK/BCK
DATA/DATA_CR
LRCK/DATA_SWR
BCK/GND
LRCK/DATA_FR
DATA/DATA_FL
SCK/BCK
DATA/DATA_FL
AXR0[4]1
AXR0[4]2
AXR0[1]
AXR0[2]
AXR0[3]
AXR0[4]
AXR0[0]
ACLKX0
AFSX0
MCLK
SCK/DCLK
WS/DR0
SD0/DL0
SD1/DR1
SPDIF/DL2
SD3/DR2
SD2/DL1
SD0/DL1
SCK/DCLK1
WS/DR1
MCLK1
ACLKX0
AFSX0
AXR0[0]
AXR0[12]/AXR1[1]
AXR0[11]/AXR1[2]
AFSR0
ACLKR0
AXR0[1]
AXR0[2]
AXR0[3]
CLKIN
AHCLKX0/AHCLKX2
CLKIN
AXR0[3]
AXR0[2]
AXR0[1]
AXR0[0]
AFSX0
ACLKX0
AHCLKX0/AHCLKX2
AXR0[10]/AXR1[3]
AXR0[11]/AXR1[2]
AXR0[10]/AXR1[3]
AXR0[11]/AXR1[2]
AXR0[15]/AXR2[0]
AXR0[14]/AXR2[1]
AXR0[13]/AXR1[0]
AXR0[12]/AXR1[1]
ACLKR0
AFSR0
AXR0[5]
AXR0[4]
AXR0[13]/AXR1[0]
AXR0[14]/AXR2[1]
AXR0[15]/AXR1[0]
AXR0[16]/AXR2[1]
AXR0[0]
AXR0[1]
AXR0[2]
AXR0[3]
AFSR0
ACLKR0
AHCLKX0/AHCLKX2
AXR0[12]/AXR1[1]
AXR0[11]/AXR1[2]
AXR0[13]/AXR1[0]
AXR0[14]/AXR2[1]
ACLKX0
AFSX0
CLKIN
AXR0[4]
AXR0[5]
.
.
24.576MHz
1 2
12.288MHz
1 2 11.2896MHz
1 2
.
.
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
SCHEMATIC DIAGRAMS-5
BLOCK DIAGRAM DIGITAL AUDIO SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK

TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2 TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2
SCHEMATIC DIAGRAMS-6
AMP. FIRST SECTION
+BL
-BL
+B1L
-B1L
NFL
+B2L
-B2L
+BSBL
-BSBL
+B1SBL
-B1SBL
NFSBL
+B2SBL
-B2SBL
+BSL
-BSL
+B1SL
-B1SL
NFSL
+B2SL
-B2SL
+BLH
-BLH
+B1LH
-B1LH
NFLH
+B2LH
-B2LH
+BC
-BC
+B1C
-B1C
NFC
+B2C
-B2C
+BR
-BR
+B1R
-B1R
NFR
+B2R
-B2R
+BSR
-BSR
+B1SR
-B1SR
NFSR
+B2SR
-B2SR
+BSBR
-BSBR
+B1SBR
-B1SBR
NFSBR
+B2SBR
-B2SBR
+BRH
-BRH
+B1RH
-B1RH
NFRH
+B2RH
-B2RH
C
L
SBL
SL
LH
SR
R
SBR
RH
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
0V
1.1V
-1.1V
-1.1V
1.1V
-0.6V
0.6V
-0.6V
-0.9V
-60.2V
60.1V+59.8V
58.9V
59.5V
1.1V
-1.1V
-59.5V
58.9V
0.6V
-0.6V
-11.0V
-60.2V
60.1V
-59.8V
-59.8V
+59.8V
58.9V
58.9V
59.5V
-59.5V
-11.0V
-59.8V
-11.0V
-59.5V
59.5V
58.9V
58.9V
-60.2V
60.1V
-60.2V
60.1V+59.8V
-59.8V
+59.8V
58.9V
58.9V
59.5V
-59.5V
-11.0V
-59.8V -60.2V
60.1V
-59.5V
59.5V
58.9V
58.9V
+59.8V
-59.8V -60.2V
60.1V+59.8V
-59.5V
58.9V
59.5V
-59.8V -60.2V
60.1V+59.8V
-60.2V
60.1V
-59.8V
+59.8V
60.1V
-60.2V-59.8V
+59.8V
59.5V
-59.5V
58.9V
58.9V
58.9V
58.9V
58.9V
58.9V
58.9V
59.5V
-59.5V
59.5V
-59.5V
-11.0V
-11.0V
-11.0V
-11.0V
-11.0V
P5012A
1
2
3
P5010A
1
2
3
P5015A
1
2
3
P5013A
1
2
3
P5011A
1
2
3
P5014A
1
2
3
P5016A
1
2
3
P5018A
1
2
3
P6011A
1
2
3
P6016A
1
2
3
P6014A
1
2
3
P6018A
1
2
3
P6010A
3
2
1
P6015A
3
2
1
P6013A
3
2
1
P6017A
3
2
1
P6031B
5
4
3
2
1
P6036B
5
4
3
2
1
P6034B
5
4
3
2
1
P6012A
1
2
3
P6032B
5
4
3
2
1
P6038B
5
4
3
2
1
P6030B
1
2
3
4
5
P6035B
1
2
3
4
5
P6033B
1
2
3
4
5
P6037B
1
2
3
4
5
P5017A
1
2
3
R5220
18K
C5100
101K
R5180
(1/4W)
33
R5130
(1/4W)
820
R5160
(1/4W)
1K
R5210
18K
Q5030
2SA949Y
R6050
2.7K
R6010
4.7K
R6020
3.3K
R6110
10K
C6000
102J
R6030
1.8K
Q6020
2SA933
R6290
(1/4W)
2.2
R6300
(1/4W)
2.2
R6250
(1/4W)
120
R6260
(1/4W)
120
Q6040
2SA949Y
Q6010
2SC1740S_S
R5230
(1/4W)
15
Q6030
2SC2229Y
R5300
(1/4W)
82
R5330
(1/4W)
82
R6280
(1/4W)
18
R6270
(1/4W)
18
R6310
(1/4W)
10
R6060
(1/4W)
120
R5240
(1/4W)
15
C6020
UTSP
47/50
R5260
270K
C6010
VZ
47/50
C5110
010D
R6040
1K
R6070
(1/4W)
82
R5250
68K
R5140
(1/4W)
820
R5040
330
R5030
330
R5170
(1/4W)
820
R5120
2.2K
R5110
2.2K
Q5040
2SA949Y
C5040
UTSP
220/25
+
Q5050
2SA1360Y
R5050
5.6K
R5000
1K
C5020
471K
Q5000
2SC2240-BL
Q5010
2SC2240-BL
Q5070
2SC2240-BL
R5290
100K
R5020
330
R5070
100K
R5150
(1/2W)
10K
C5070
VX
10/100
+
R5280
(1/2W)
10K
C5080
VX
22/63
+
R5010
56K
R5090
1.8K
C5010
UTSP
47/50
+
P5020A
234 1
Q6100
TTA-004
Q6110
TTC-004
Q5080
2SC3423-Y
D5000
MTZJ5.6B
C5000
10/50
+
R5060
2.7K
Q5060
2SC2240-BL
R5360
120K
R5370
560K
R5225
18K
C5105
101K
R5185
(1/4W)
33
R5135
(1/4W)
820
R5165
(1/4W)
1K
R5215
18K
Q5035
2SA949Y
R6055
2.7K
R6015
4.7K
R6025
3.3K
R6115
10K
C6005
102J
R6035
1.8K
Q6025
2SA933
R6295
(1/4W)
2.2
R6305
(1/4W)
2.2
R6255
(1/4W)
120
R6265
(1/4W)
120
Q6045
2SA949Y
Q6015
2SC1740S_S
R5235
(1/4W)
15
Q6035
2SC2229Y
R5335
(1/4W)
82
R6285
(1/4W)
18
R6275
(1/4W)
18
R6315
(1/4W)
10
R6065
(1/4W)
120
R5245
(1/4W)
15
C6025
UTSP
47/50
R5265
270K
C6015
VZ
47/50
C5115
010D
R6045
1K
R6075
(1/4W)
82
R5255
68K
R5145
(1/4W)
820
R5045
330
R5035
330
R5175
(1/4W)
820
R5125
2.2K
R5115
2.2K
Q5045
2SA949Y
C5045
UTSP
220/25
+
Q5055
2SA1360Y
R5055
5.6K
R5005
1K
C5025
471K
Q5005
2SC2240-BL
Q5015
2SC2240-BL
Q5075
2SC2240-BL
R5295
100K
R5025
330
R5075
100K
R5155
(1/2W)
10K
C5075
VX
10/100
+
R5285
(1/2W)
10K
C5085
VX
22/63
+
R5015
56K
R5095
1.8K
C5015
UTSP
47/50
+
P5025A
234 1
Q6105
TTA-004
Q6115
TTC-004
Q5085
2SC3423-Y
D5005
MTZJ5.6B
C5005
10/50
+
R5065
2.7K
Q5065
2SC2240-BL
R5365
120K
R5375
560K
R5223
18K
C5103
101K
R5183
(1/4W)
33
R5133
(1/4W)
820
R5163
(1/4W)
1K
R5213
18K
Q5033
2SA949Y
R6053
2.7K
R6013
4.7K
R6023
3.3K
R6113
10K
C6003
102J
R6033
1.8K
Q6023
2SA933
R6293
(1/4W)
2.2
R6303
(1/4W)
2.2
R6253
(1/4W)
120
R6263
(1/4W)
120
Q6043
2SA949Y
Q6013
2SC1740S_S
R5233
(1/4W)
15
Q6033
2SC2229Y
R5303
(1/4W)
82
R5333
(1/4W)
82
R6283
(1/4W)
18
R6273
(1/4W)
18
R6313
(1/4W)
10
R6063
(1/4W)
120
R5243
(1/4W)
15
C6023
UTSP
47/50
R5263
270K
C6013
VZ
47/50
C5113
010D
R6043
1K
R6073
(1/4W)
82
R5253
68K
R5143
(1/4W)
820
R5043
330
R5033
330
R5173
(1/4W)
820
R5123
2.2K
R5113
2.2K
Q5043
2SA949Y
C5043
UTSP
220/25
+
Q5053
2SA1360Y
R5053
5.6K
R5003
1K
C5023
471K
Q5003
2SC2240-BL
Q5013
2SC2240-BL
Q5073
2SC2240-BL
R5293
100K
R5023
330
R5073
100K
R5153
(1/2W)
10K
C5073
VX
10/100
+
R5283
(1/2W)
10K
C5083
VX
22/63
+
R5013
56K
R5093
1.8K
C5013
UTSP
47/50
+
P5023A
234 1
Q6103
TTA-004
Q6113
TTC-004
Q5083
2SC3423-Y
D5003
MTZJ5.6B
C5003
10/50
+
R5063
2.7K
Q5063
2SC2240-BL
R5363
120K
R5373
560K
R5227
18K
C5107
101K
R5187
(1/4W)
33
R5137
(1/4W)
820
R5167
(1/4W)
1K
R5217
18K
Q5037
2SA949Y
R6057
2.7K
R6017
4.7K
R6027
3.3K
R6117
10K
C6007
102J
R6037
1.8K
Q6027
2SA933
R6297
(1/4W)
2.2
R6307
(1/4W)
2.2
R6257
(1/4W)
120
R6267
(1/4W)
120
Q6047
2SA949Y
Q6017
2SC1740S_S
R5237
(1/4W)
15
Q6037
2SC2229Y
R5337
(1/4W)
82
R6287
(1/4W)
18
R6277
(1/4W)
18
R6317
(1/4W)
10
R6067
(1/4W)
120
R5247
(1/4W)
15
C6027
UTSP
47/50
R5267
270K
C6017
VZ
47/50
C5117
010D
R6047
1K
R6077
(1/4W)
82
R5257
68K
R5147
(1/4W)
820
R5047
330
R5037
330
R5177
(1/4W)
820
R5127
2.2K
R5117
2.2K
Q5047
2SA949Y
C5047
UTSP
220/25
+
R5007
1K
C5027
471K
Q5007
2SC2240-BL
Q5017
2SC2240-BL
Q5077
2SC2240-BL
R5297
100K
R5027
330
R5077
100K
R5157
(1/2W)
10K
C5077
VX
10/100
+
R5287
(1/2W)
10K
C5087
VX
22/63
+
R5017
56K
R5097
1.8K
C5017
UTSP
47/50
+
P5027A
234 1
Q6107
TTA-004
Q6117
TTC-004
Q5087
2SC3423-Y
D5007
MTZJ5.6B
C5007
10/50
+
R5067
2.7K
Q5067
2SC2240-BL
R5367
120K
R5377
560K
R5222
18K
C5102
101K
R5182
(1/4W)
33
R5132
(1/4W)
820
R5162
(1/4W)
1K
R5212
18K
Q5032
2SA949Y
R6052
2.7K
R6012
4.7K
R6022
3.3K
R6112
10K
C6002
102J
R6032
1.8K
Q6022
2SA933
R6292
(1/4W)
2.2
R6302
(1/4W)
2.2
R6252
(1/4W)
120
R6262
(1/4W)
120
Q6042
2SA949Y
Q6012
2SC1740S_S
R5232
(1/4W)
15
Q6032
2SC2229Y
R5302
(1/4W)
82
R5332
(1/4W)
82
R6282
(1/4W)
18
R6272
(1/4W)
18
R6312
(1/4W)
10
R6062
(1/4W)
120
R5242
(1/4W)
15
C6022
UTSP
47/50
R5262
270K
C6012
VZ
47/50
C5112
010D
R6042
1K
R6072
(1/4W)
82
R5252
68K
R5142
(1/4W)
820
R5042
330
R5032
330
R5172
(1/4W)
820
R5122
2.2K
R5112
2.2K
Q5042
2SA949Y
C5042
UTSP
220/25
+
R5052
5.6K
R5002
1K
C5022
471K
Q5002
2SC2240-BL
Q5012
2SC2240-BL
Q5072
2SC2240-BL
R5292
100K
R5022
330
R5072
100K
R5152
(1/2W)
10K
C5072
VX
10/100
+
R5282
(1/2W)
10K
C5082
VX
22/63
+
R5012
56K
R5092
1.8K
C5012
UTSP
47/50
+
P5022A
234 1
Q6102
TTA-004
Q6112
TTC-004
Q5082
2SC3423-Y
D5002
MTZJ5.6B
C5002
10/50
+
R5062
2.7K
Q5062
2SC2240-BL
R5362
120K
R5372
560K
R5221
18K
C5101
101K
R5181
(1/4W)
33
R5131
(1/4W)
820
R5161
(1/4W)
1K
R5211
18K
Q5031
2SA949Y
R6051
2.7K
R6011
4.7K
R6021
3.3K
R6111
10K
C6001
102J
R6031
1.8K
Q6021
2SA933
R6291
(1/4W)
2.2
R6301
(1/4W)
2.2
R6251
(1/4W)
120
R6261
(1/4W)
120
Q6041
2SA949Y
Q6011
2SC1740S_S
R5231
(1/4W)
15
Q6031
2SC2229Y
R5331
(1/4W)
82
R6281
(1/4W)
18
R6271
(1/4W)
18
R6311
(1/4W)
10
R6061
(1/4W)
120
R5241
(1/4W)
15
C6021
UTSP
47/50
R5261
270K
C6011
VZ
47/50
C5111
010D
R6041
1K
R6071
(1/4W)
82
R5251
68K
R5141
(1/4W)
820
R5041
330
R5031
330
R5171
(1/4W)
820
R5121
2.2K
R5111
2.2K
Q5041
2SA949Y
C5041
UTSP
220/25
+
Q5051
2SA1360Y
R5051
5.6K
R5001
1K
C5021
471K
Q5001
2SC2240-BL
Q5011
2SC2240-BL
Q5071
2SC2240-BL
R5291
100K
R5021
330
R5071
100K
R5151
(1/2W)
10K
C5071
VX
10/100
+
R5281
(1/2W)
10K
C5081
VX
22/63
+
R5011
56K
R5091
1.8K
C5011
UTSP
47/50
+
P5021A
234 1
Q6101
TTA-004
Q6111
TTC-004
Q5081
2SC3423-Y
D5001
MTZJ5.6B
C5001
10/50
+
R5061
2.7K
Q5061
2SC2240-BL
R5361
120K
R5371
560K
R5224
18K
C5104
101K
R5184
(1/4W)
33
R5134
(1/4W)
820
R5164
(1/4W)
1K
R5214
18K
Q5034
2SA949Y
R6054
2.7K
R6014
4.7K
R6024
3.3K
R6114
10K
C6004
102J
R6034
1.8K
Q6024
2SA933
R6294
(1/4W)
2.2
R6304
(1/4W)
2.2
R6254
(1/4W)
120
R6264
(1/4W)
120
Q6044
2SA949Y
Q6014
2SC1740S_S
R5234
(1/4W)
15
Q6034
2SC2229Y
R5334
(1/4W)
82
R6284
(1/4W)
18
R6274
(1/4W)
18
R6314
(1/4W)
10
R6064
(1/4W)
120
R5244
(1/4W)
15
C6024
UTSP
47/50
R5264
270K
C6014
VZ
47/50
C5114
010D
R6044
1K
R6074
(1/4W)
82
R5254
68K
R5144
(1/4W)
820
R5044
330
R5034
330
R5174
(1/4W)
820
R5124
2.2K
R5114
2.2K
Q5044
2SA949Y
C5044
UTSP
220/25
+
Q5054
2SA1360Y
R5054
5.6K
R5004
1K
C5024
471K
Q5004
2SC2240-BL
Q5014
2SC2240-BL
Q5074
2SC2240-BL
R5294
100K
R5024
330
R5074
100K
R5154
(1/2W)
10K
C5074
VX
10/100
+
R5284
(1/2W)
10K
C5084
VX
22/63
+
R5014
56K
R5094
1.8K
C5014
UTSP
47/50
+
P5024A
234 1
Q6104
TTA-004
Q6114
TTC-004
Q5084
2SC3423-Y
D5004
MTZJ5.6B
C5004
10/50
+
R5064
2.7K
Q5064
2SC2240-BL
R5364
120K
R5374
560K
R5226
18K
C5106
101K
R5186
(1/4W)
33
R5136
(1/4W)
820
R5166
(1/4W)
1K Q5036
2SA949Y
R6056
2.7K
R6016
4.7K
R6026
3.3K
R6116
10K
C6006
102J
R6036
1.8K
Q6026
2SA933
R6296
(1/4W)
2.2
R6306
(1/4W)
2.2
R6256
(1/4W)
120
R6266
(1/4W)
120
Q6046
2SA949Y
Q6016
2SC1740S_S
R5236
(1/4W)
15
Q6036
2SC2229Y
R5306
(1/4W)
82
R5336
(1/4W)
82
R6286
(1/4W)
18
R6276
(1/4W)
18
R6316
(1/4W)
10
R6066
(1/4W)
120
R5246
(1/4W)
15
C6026
UTSP
47/50
R5266
270K
C6016
VZ
47/50
R6046
1K
R6076
(1/4W)
82
R5256
68K
R5146
(1/4W)
820
R5046
330
R5036
330
R5176
(1/4W)
820
R5126
2.2K
R5116
2.2K
C5046
UTSP
220/25
+
R5056
5.6K
R5006
1K
C5026
471K
Q5006
2SC2240-BL
R5296
100K
R5026
330
R5076
100K
R5156
(1/2W)
10K
C5076
VX
10/100
+
R5286
(1/2W)
10K
C5086
VX
22/63
+
R5016
56K
R5096
1.8K
C5016
UTSP
47/50
+
P5026A
234 1
Q6106
TTA-004
Q6116
TTC-004
Q5086
2SC3423-Y
D5006
MTZJ5.6B
C5006
10/50
+
R5066
2.7K
Q5066
2SC2240-BL
R5366
120K
R5376
560K
R5228
18K
C5108
101K
R5188
(1/4W)
33
R5138
(1/4W)
820
R5168
(1/4W)
1K
R5218
18K
Q5038
2SA949Y
R6058
2.7K
R6018
4.7K
R6028
3.3K
R6118
10K
C6008
102J
R6038
1.8K
Q6028
2SA933
R6298
(1/4W)
2.2
R6308
(1/4W)
2.2
R6258
(1/4W)
120
R6268
(1/4W)
120
Q6048
2SA949Y
Q6018
2SC1740S_S
R5238
(1/4W)
15
Q6038
2SC2229Y
R5308
(1/4W)
82
R5338
(1/4W)
82
R6288
(1/4W)
18
R6278
(1/4W)
18
R6318
(1/4W)
10
R6068
(1/4W)
120
R5248
(1/4W)
15
C6028
UTSP
47/50
R5268
270K
C6018
VZ
47/50
C5118
010D
R6048
1K
R6078
(1/4W)
82
R5258
68K
R5148
(1/4W)
820
R5048
330
R5038
330
R5178
(1/4W)
820
R5128
2.2K
R5118
2.2K
Q5048
2SA949Y
C5048
UTSP
220/25
+
Q5058
2SA1360Y
R5058
5.6K
R5008
1K
C5028
471K
Q5008
2SC2240-BL
Q5018
2SC2240-BL
Q5078
2SC2240-BL
R5298
100K
R5028
330
R5078
100K
R5158
(1/2W)
10K
C5078
VX
10/100
+
R5288
(1/2W)
10K
C5088
VX
22/63
+
R5018
56K
R5098
1.8K
C5018
UTSP
47/50
+
P5028A
234 1
Q6108
TTA-004
Q6118
TTC-004
Q5088
2SC3423-Y
D5008
MTZJ5.6B
C5008
10/50
+
R5068
2.7K
Q5068
2SC2240-BL
R5368
120K
R5378
560K
Q5057
2SA1360Y
R5307
(1/4W)
82
R5057
5.6K
Q5027
2SC2240-BL Q5023
2SC2240-BL Q5025
2SC2240-BL Q5020
2SC2240-BL
R5305
(1/4W)
82
Q5052
2SA1360Y
R5301
(1/4W)
82
Q5021
2SC2240-BL
Q5026
2SC2240-BL
Q5024
2SC2240-BL
Q5022
2SC2240-BL
Q5028
2SC2240-BL
R5304
(1/4W)
82 Q5056
2SA1360Y
R5216
18K
C5116
010D
Q5046
2SA949Y
Q5016
2SC2240-BL
Q5076
2SC2240-BL
C5120
VR
100/100
+
C5130
VR
100/100
+
C5125
VR
100/100
+
C5135
VR
100/100
+
C5123
VR
100/100
+
C5133
VR
100/100
+
C5127
VR
100/100
+
C5137
VR
100/100
+
C5128
VR
100/100
+
C5138
VR
100/100
+C5132
VR
100/100
+C5122
VR
100/100
+C5134
VR
100/100
+C5124
VR
100/100
+C5126
VR
100/100
+
C5136
VR
100/100
+C5121
VR
100/100
+
C5131
VR
100/100
+
U0031 BACLA-0227
U0035 BACLA-0232
U0034 BACLA-0230
U0032 BACLA-0228
U0038 BACLA-0234
U0030 BACLA-0226
U0035 BACLA-0231
U0033 BACLA-0229
U0037 BACLA-0233
A
1
2
3
4
5
EDCB FHG
6
7
8
KJI
TO BAAF-0180 PART-8:G3TO BAAF-0180 PART-8:G3TO BAAF-0180 PART-8:G2TO BAAF-0180 PART-8:G1
TO BAAF-0180 PART-8:G2
TO BAAF-0180 PART-8:G5 TO BAAF-0180 PART-8:G5 TO BAAF-0180 PART-8:G4 TO BAAF-0180 PART-8:G4
TO BAAF-0180
PART-8:H3
TO BAAMP-0191
PART-7:D2
TO BAAF-0180
PART-8:H3
TO BAAMP-0191
PART-7:D7
TO BAAF-0180
PART-8:H2
TO BAAMP-0191
PART-7:D5
TO BAAF-0180
PART-8:H1
TO BAAMP-0191
PART-7:A7
TO BAAF-0180
PART-8:H2
TO BAAMP-0191
PART-7:D4
TO BAAF-0180
PART-8:H5
TO BAAMP-0192
PART-7:H4
TO BAAF-0180
PART-8:H5
TO BAAMP-0192
PART-7:H5
TO BAAF-0180
PART-8:H4
TO BAAMP-0192
PART-7:H7
TO BAAF-0180
PART-8:H4
TO BAAMP-0192
PART-7:H2
THE COMPONENTS IDENTIFIED BY MARK ARE CRITICAL FOR SAFETY.
REPLACE ONLY WITH PART NUMBER SPECIFIED.
BOLD VOLTAGE (MEASURED WITH VOLTMETER) IS DC VOLTAGE.(NO INPUT SIGNAL).
ALL PNP TRANSISTORS ARE EQUIVALENT TO 2SA1015-GR UNLESS OTHERWISE NOTED.
ALL NPN TRANSISTORS ARE EQUIVALENT TO 2SC1815-GR UNLESS OTHERWISE NOTED.
ALL DIODES ARE EQUIVALENT TO 1SS133 UNLESS OTHERWISE NOTED.
ELECTROLYTIC CAPACITORS ( ) ARE IN uF/WV.
ALL CAPACITORS ARE IN pF/50WV UNLESS OTHERWISE NOTED.
EX) 030- 3pF, 330- 33pF, 331- 330pF, 333- 0.033uF
ALL RESISTORS ARE IN OHMS 1/6 WATT UNLESS OTHERWISE NOTED.
THE THICK LINES ON PC BOARD ARE THE PRINTING SIDE OF THE PARTS.
EX) PRINTING SIDE
“NM” AND “NC” ARE SHORT FOR “NOT MOUNTED” AND “NOT CONNECTED”,
WHICH MEANS NO PART IS MOUNTED ON WIRING PATTERN OF PCB.
CIRCUIT IS SUBJECT TO CHANGE FOR IMPROVEMENT.
!
NOTE
IDLING CURRENT ADJUSTMENT
1. Wait for 4 - 6 minutes after power on. (Heat running)
2. Re-adjust the trimming resistors according to the following values.
Adjustment point
R6040 ~ R6048
Re-adjustment value
3 mV
No re-adjustment
4 mV
Measured value
In case below 3 mV
In case 3 - 4 mV
In case over 4mV

TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2 TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2
SCHEMATIC DIAGRAMS-7
AMP. FINAL SECTION
-B1L
+B1L
SPLNFL
-B1LH
+B1LH
SPLHNFLH
-B1SL
+B1SL
SPSLNFSL
+B1SBL
SPSBLNFSBL
-B1C
+B1C
SPCNFC
-B1R
+B1R
SPRNFR
-B1SR
+B1SR
SPSRNFSR
-B1RH
+B1RH
SPRHNFRH
-B1SBR
+B1SBR
SPSBRNFSBR
+B
-B
-B1SBL
L
VOLH
VPRO
IPRO
+B /-B POWER SUPPLY (BUS PLATE)
LH
+B /-B POWER SUPPLY (BUS PLATE)
R
VOLH
VPRO
IPRO
RH
SR
SBL
SL
SBR
C
(BUS PLATE) +B /-B POWER SUPPLY
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
IPRO
VPRO
VOLH
ID-ID+
+B /-B POWER SUPPLY
(BUS PLATE)
P6240B
18pvc
1
P6240A
18pvc
1
P6340A
1
2
P6240C
18pvc
1
P6240D
18pvc
1
P6250A
18pvc
1
P6250B
18pvc
1
P6250C
18pvc
1
P6250E
18pvc
1
P6030A
5
4
3
2
1
P6031A
5
4
3
2
1
P6032A
5
4
3
2
1
P6033A
5
4
3
2
1
P6034A
5
4
3
2
1
P6035A
5
4
3
2
1
P6036A
5
4
3
2
1
P6037A
5
4
3
2
1
P6038A
1
2
3
4
5
JL6042B
1
2
3
P6340C
4
3
2
1
R6230
47K
R6210
47K
D6000
1SS133
R6170
33K
C6040
223J
P6070
2
1
R6400 0.47(2W)
R6410 0.47(2W)
L6000
L6010
R6080
10
R6090
10
Q6070
2SC2631
R6180
56K
R6190
10K
R6237
47K
R6217
47K
D6007
1SS133
R6177
33K
C6047
223J
P6077
2
1
R6407 0.47(2W)
R6417 0.47(2W)
L6007
L6017
R6087
10
R6097
10
Q6077
2SC2631
R6187
56K
R6197
10K
R6233
47K
R6213
47K
D6003
1SS133
R6173
33K
C6043
223J
P6073
2
1
R6403 0.47(2W)
R6413 0.47(2W)
L6003
L6013
R6083
10
R6093
10
Q6073
2SC2631
R6183
56K
R6193
10K
R6235
47K
R6215
47K
D6005
1SS133
R6175
33K
C6045
223J
P6075
2
1
R6405 0.47(2W)
R6415 0.47(2W)
L6005
L6015
R6085
10
R6095
10
Q6075
2SC2631
R6185
56K
R6195
10K
R6232
47K
R6212
47K
D6002
1SS133
R6172
33K
C6042
223J
P6072
2
1
R6402 0.47(2W)
R6412 0.47(2W)
L6002
L6012
R6082
10
R6092
10
Q6072
2SC2631
R6182
56K
R6192
10K
R6231
47K
R6211
47K
D6001
1SS133
R6171
33K
C6041
223J
P6071
2
1
R6401 0.47(2W)
R6411 0.47(2W)
L6001
L6011
R6081
10
R6091
10
Q6071
2SC2631
R6181
56K
R6191
10K
R6234
47K
R6214
47K
D6004
1SS133
R6174
33K
C6044
223J
P6074
2
1
R6404 0.47(2W)
R6414 0.47(2W)
L6004
L6014
R6084
10
R6094
10
Q6074
2SC2631
R6184
56K
R6194
10K
R6238
47K
R6218
47K
D6008
1SS133
R6178
33K
C6048
223J
P6078
2
1
R6408 0.47(2W)
R6418 0.47(2W)
L6008
L6018
R6088
10
R6098
10
Q6078
2SC2631
R6188
56K
R6198
10K
R6236
47K
R6216
47K
D6006
1SS133
R6176
33K
C6046
223J
P6076
2
1
R6406 0.47(2W)
R6416 0.47(2W)
L6006
L6016
R6086
10
R6096
10
Q6076
2SC2631
R6186
56K
R6196
10K
P6250D
18pvc
1
+60V
+60V
+60V
+60V+60V +60V
+60V
+60V
+60V
-60V
-60V
-60V
-60V-60V -60V
-60V
-60V
-60V
P6062
TTA0002(Q)
1
P6052
TTC0002(Q)
1
P6066
TTA0002(Q)
1
P6056
TTC0002(Q)
1
P6064
TTA0002(Q)
1
P6054
TTC0002(Q)
1
P6068
TTA0002(Q)
1
P6058
TTC0002(Q)
1
P6061
TTA0002(Q)
1
P6051
TTC0002(Q)
1
P6050
TTC0002(Q)
1
P6060
TTA0002(Q)
1
P6057
TTC0002(Q)
1
P6067
TTA0002(Q)
1
P6053
TTA0002(Q)
1
P6063
TTA0002(Q)
1
P6055
TTC0002(Q)
1
P6065
TTA0002(Q)
1
P6350A
1
2
P6340B
1
2
3
4
JL6041B
1
2
3
P6350C
1
2
3
4
5
P6350B
1
2
3
4
5JL6042A
3
2
1
U0020 BAAMP-0191 U0021 BAAMP-0192
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK
TO BACLA-0227 PART-6:E2TO BACLA-0234 PART-6:E8TO BACLA-0230 PART-6:E5
TO BACLA-0228 PART-6:E6
TO BACLA-0232 PART-6:E3
TO BACLA-0231 PART-6:J5 TO BACLA-0229 PART-6:J6 TO BACLA-0233 PART-6:J8 TO BACLA-0226 PART-6:J3
TO BATRM-0214
PART-23:E8
TO BAAF-0180
PART-8:E3
TO BAAF-0180
PART-8:E3
TO BATRM-0214
PART-23:E8
TO BATRM-0214
PART-23:E8
TO BATRM-0214
PART-23:E8
TO BAAF-0180
PART-8:D3
TO BATRM-0214
PART-23:E7
TO BATRM-0214
PART-23:E7
TO BATRM-0214
PART-23:E7
TO BATRM-0214
PART-23:E7
TO BATRM-0214
PART-23:E8

SCHEMATIC DIAGRAMS-8
AMP. POWER SUPPLY SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2
IPRO
FANCTRL
VPRO
GND_NFC
+12V
GND_12V
+B1
VOLH
-B1
C
inputRH
inputL
L
R
VOLH
IPROTECT
VPROTECT
+3.3VDG
GNDDG
THERMAL_1
THERMAL_2
SEC1H
SEC1M
GND_inputSL
GND_NFLH
GND_NFR
GND_NFRH
GND_NFL
GND_inputL
GND_NFSR
GND_NFSBR
GND_NFSBL
inputSR
inputSL
inputLH
GND_inputLH
GND_inputR
GND_inputSR
GND_inputC
SBR
RH
SR
SBL
LH
SL
inputR
inputC
GND_inputRH
GND_inputSBR
inputSBR
GND_inputSBL
inputSBL
GND_NFSL
GNDDG
+3.3V
THER_2
THER_1
S1L-
S1L+
GND_AMP
S1H-
S1M+
S1M-
S1H+
S1L
S1M
S1H
S1L-
S1L+
GND_AMP
S1H-
S1M+
S1M-
S1H+
L side
P6340
R side
P6350
AMP3(Power supply,Protect ..etc) SECTION
From Main Trans
PROTECT
C
P6400 BUS PLATE
R
L
500mA(max)
FAN
SL
LH
SBL
SR
RH
SBR
MID-B
HI-B
LO-B
Trans center tap
MODEL
20A 250V
F6601~04
ALL
C6901 C6902 MODEL
18000u/75v
22000u/75v
SCHEMATIC DIAGRAM (PART-8)
3008,70.2
5008,80.2
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2
C6706
10/50
+
D6222
1SS133
2 1
D6221
1SS133
21
C6902
LIST
+
R6709
5.6K
C6901
LIST
+
1
2
3
4
R6222
(1W)
1
JL6041A
1
2
3
JL6900A
1
2
3
P6601I #18
1
D6704
MTZJ3.3B
C6704
1/50
+
D6703
MTZJ3.3B
R6706
22K
R6704
33K
R6701
22K
D6702
1SS133
Q6551
2SA950
Q6560
2SC1815
R6560
4.7K
C6222
220/25
Q6561
2SA950
R6550
4.7K
R6223
5.6K
R6564
22K
R6563
1.2K
R6561
330
R6562
1.8K
R6554
22K
R6553
1.2K
R6552
1.8K
R6551
330
C6703
223J
R6702
10K
R6708
33K
P6550
2
1
R6712
10K
C6713
223J
R6716
22K
D6713
MTZJ3.3B
C6714
1/50
+
R6714
33K
P6140B
#18
1
P6140A
#18
1
P6140E
#18
1
P6140G
#18
1
P6140C
#18
1
P6140F
#18
1
P6140D
#18
1
JL6602A
5
4
3
2
1
Q6000
2SC1740S-S
P5020B
P5030B
3
2
1
Q6002
2SC1740S-S
P6012B
3
2
1
P5022B
Q6001
2SC1740S-S
P6011B
3
2
1
P5021B
Q6004
2SC1740S-S
P5024B
Q6008
2SC1740S-S
P6018B
3
2
1
P5028B
P5018B
3
2
1
Q6006
2SC1740S-S
P6016B
3
2
1
P5026B
P5016B
3
2
1
Q6005
2SC1740S-S
P5025B
P5035B
3
2
1
Q6003
2SC1740S-S
P5023B
Q6007
2SC1740S-S
P5027B
P5037B
3
2
1
R6710
15k
P5002A
#18
1
P6603P6602
P5014B
3
2
1
P5032B
3
2
1
P5034B
3
2
1
P5038B
3
2
1
P5036B
3
2
1
P5031B
3
2
1
P5010B
3
2
1
P5015B
3
2
1
P5017B
3
2
1
P5033B
3
2
1
D6701
1SS133 R6721
NC
C6701
330/16
+
JL6402B
1
2
3
JL6403B
1
2
3
P6402
1
2
3
P6401
1
2
3
P6010B
3
2
1
P6015B
3
2
1
P6017B
3
2
1
P6013B
3
2
1
P6560
1
2
P6140I
#18
1
P6140H
#18
1
P6601E
#18
1
P6601F
#18
1
P6601G
#18
1
P6601H
#18
1
P6601D
#18
1
P6603B
P6602B
D6611
LN25XB60
4
3
1
2
D6621
LN25XB60
4
3
1
2
D6601
LN25XB60
4
3
1
2
P6601C
#18
1
D6602
1SS133
C6601
102J
R6602
4.7K
Q6611
2SC1740S
C6602
334J/250V
C6611
102J
D6612
1SS133
R6612
4.7K
R6611
1K
R6601
1K
Q6601
2SC1740S
F6604B
F6603B
F6603A
F6604A
C6622
334J/100V
C6612
334J/100V
F6602B
F6602A
P6500
7
6
5
4
3
2
1
JL6602B
1
2
3
4
5
P6601A
7
6
5
4
3
2
1
F6601B
F6601A
RL6602
1
2
3 4
5
6
RL6611
3
2
1 6
5
4
RL66121
2
3 4
5
6
RL6601
3
2
1 6
5
4
Q6226
2SB1240
3
1
2
Q6701
2SC240-BL
Q6702
2SC2240-BL
Q6703
2SA970-BL
Q6713
2SA970-BL
P5000A
10
9
8
7
6
5
4
3
2
1
P5001A
8
7
6
5
4
3
2
1
P6240I
#24
1
P6240H
#24
1
P6240F
#24
1
P6240D
#24
1
P6240B
#24
1
P6240A
#24
1
P6240C
#24
1
P6240E
#24
1
P6240G
#24
1
+3.3V
P7210A
1
2
3
4
5
6
7
8
9
10
11
Q6550
2SC1815
P5013B
1
2
3
P5011B
3
2
1
P6014B
3
2
1
P5012B
3
2
1
+12.5V
+60V
-60V
R6603
(1/2W)
22
R6613
(1/2W)
22
U0010 BAAF-0180
U0011 BAPS-0181
U0012 BAPS-0182
JL6403A
Q6381
LM61CIZ
G
O
V
U0013 BAETC-0183
JL6402A
Q6380
LM61CIZ
G
O
V
U0014 BAETC-0184
A
1
2
3
4
5
BCDEFGH
TO BAASP-0202 PART-10:K1~2
TO BADG-0208
PART-18:J8
TO BATRM-0215
PART-23:E3
TO BAAMP-0191,2 PART-7:G1,K1
TO BAAMP-0191
PART-7:F8
P5012B
TO BACLA-0228
PART-6:B6
P6012B
TO BACLA-0228
PART-6:E6
P5014B
TO BACLA-0228
PART-6:B5
P6014B
TO BACLA-0228
PART-6:E5
P5018B
TO BACLA-0228
PART-6:B8
P6018B
TO BACLA-0228
PART-6:E8
P5016B
TO BACLA-0228
PART-6:B3
P6016B
TO BACLA-0228
PART-6:E3
P5011B
TO BACLA-0228
PART-6:B2
P6011B
TO BACLA-0228
PART-6:E2
P5011B
TO BACLA-0228
PART-6:F3
P6011B
TO BACLA-0228
PART-6:J3
P5015B
TO BACLA-0228
PART-6:F5
P6015B
TO BACLA-0228
PART-6:J5
P5017B
TO BACLA-0228
PART-6:F8
P6017B
TO BACLA-0228
PART-6:J8
P5013B
TO BACLA-0228
PART-6:F6
P6013B
TO BACLA-0228
PART-6:J6

SCHEMATIC DIAGRAMS-9
ASP(AUDIO SIGNAL PROCESSOR)-1 SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
MFL
MSR
MSL
MSW
MSBL
MFR
-7V
+7V
GND
GND
MIX_L
MIX_R
MSBR
MC
GND
MAINB_L
MAINB_R
MC
MSW
MSL
MSR
MSBL
MSBR
RECTP
RECV1
DACSWL
DACSWR
DACFR
TAPE_OUT_L
TAPE_OUT_R
VCR_OUT_R
VCR_OUT_L
SEL_DAT
SEL_LAT
SEL_CLK
Z4_R
Z4_L
DACFL
Z2_Rin
Z2_Lin
Z3_Rin
Z3_Lin
-7V
+7V
-7V
+7V
MM_PORTR_OUT
MM_PORTL_OUT
Z2_VOLCLK
Z3_VOLCLK
SEL_DAT
PZ3_L
PZ3_R
Z2_L
Z2_R
Z3_L
Z3_R
Z2_SW
Z3_SW
PZ2_L
PZ2_R
LPF_OUT
TUNE_L
TUNE_R
RECMUTE
SIRIUS_L
SIRIUS_R
MAINB_R
MAINB_L
GND
NET_L
GNDNET
NET_R
MM_PORT_R
MM_PORT_L
MM_PORT_OUTR
MM_PORT_OUTL
BALANCE_L
BALANCE_R
GND
MAINA_R
MAINA_L
AUX1_L/MIC
AUX1_R
+13VCD
-13VCD
-13VSEL
+13VSEL
+13V
-13V
+13V
-13V
+13V
+13V
-13V
-13V
+13V
+13V
-13V +13V
+13V
-13V
TUNER
Down Mix
TAPE OUTTAPECBL/SATVCR/DVR OUT
VCR/DVR IN
DVDMSBR/MSBL
integra ONLY
Max21mA
Max21mA
MSR/MSL MSW MFL/MFR MC
L
R
L
R
L
R
L
R
L
R
CD
GAME/TV AUX1
-6dB
-6dB
-6dB
+9.5+2dB
+9.5+2dB
PHONO
DHC***
Subwoofer
80Hz -12dB/oct
ZONE2 & ZONE3 BOARD
1007JJ/5007JJ ONLY
ASP Section
Schematic Diagram (PART-9)
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
R4077
22(1/2W)
C4075
100/50
C4076
100/50
C4074
47/50
C4083
47/50
C4084
47/50
C4093
47/50
R4094
56K
R4096
220K
R4202 1K
R4092
330
C4094
47/50
R4352
10K
C4103
47/50
R4360
220K
R4103
56K
R4105
220K
R4104
56K
R4106
220K
R4355
10K
C4104
47/50
R4351
10K
C4342
NC
R4115
10
R4117
100
R4119
220 C4344
NC
R4127
NC
Q4113
NC
R4207 1K
R4114
220K
Q4112
NC
Q4114
NC
R4116
10
R4118
100
R4120
220
C4123
47/50
R4121
330
R4123
56K
R4124
56K
R4122
330
C4124
47/50
R4137
22(1/2W)
C4133
47/50
C4135
100/50
R4133
56K
R4135
220K
C4136
100/50
R4136
220K
R4132
330
C4134
47/50
R4138
22(1/2W)
C4210
220/25
C4208 47/50
Q4008A
NE5532
5
6
7
8
C4209 47/50
C4211
220/25
C4213
NC
R4611
56K
R4621
220K
Q4008B
NE5532
2
3
4
1
R4601
330
C4611
47/50
C4612
47/50
R4602
330 Q4009A
NE5532
5
6
7
8
R4612
56K
R4622
220K
R4617
56K
R4627
220K
C4637
47/50
Q4009B
NE5532
2
3
4
1
R4607
330
C4617
47/50
C4613
47/50
R4603
330 Q4010A
NE5532
5
6
7
8
R4634
220K
R4614
56K
R4624
220K
C4634
47/50
Q4010B
NE5532
2
3
4
1
R4604
330
C4614
47/50
C4615
47/50
R4605
330 Q4011A
NE5532
5
6
7
8
C4635
47/50
R4615
56K
R4625
220K
R4635
220K
R4636
220K
R4616
56K
C4636
47/50
Q4011B
NE5532
2
3
4
1
R4606
330
C4046
100/50
C4045
100/50
R4078
22(1/2W)
Q4064
NC
Q4063
NC
Q4062
NC
R4052
330
R4093
56K
R4086
220K
R4084
56K
R4082
330
R4085
220K
R4083
56K
R4053
56K
R4064
220K
R4063
220K
R4068
100
R4067
100
R4070
220
R4066
10
R4069
220
R4065
10
R4062
330
R4044
56K
R4042
330
R4074
56K
R4072
330
R4075
220K
R4071
330
R4055
220K
R4212
10K
R4361
220K
R4600
330
R4630
220K
R4637
220K
R4633
220K
C4610
47/50 C4620
47/50
C4633
47/50
R4041
330
R4051
330
R4061
330
R4081
330
R4091
330
R4101
330
Q4041A
NE5532
5
6
7
8
Q4041B
NE5532
2
3
4
1
Q4051A
NE5532
5
6
7
8
Q4051B
NE5532
2
3
4
1
Q4071B
NE5532
2
3
4
1
Q4081A
NE5532
5
6
7
8
Q4081B
NE5532
2
3
4
1
R4131
330
Q4061
NC
Q4091B
NE5532
2
3
4
1
Q4091A
NE5532
5
6
7
8
Q4101A
NE5532
5
6
7
8
Q4101B
NE5532
2
3
4
1
Q4111
NC
Q4121A
NE5532
5
6
7
8
Q4121B
NE5532
2
3
4
1
Q4131A
NE5532
5
6
7
8
Q4131B
NE5532
2
3
4
1
R4046
220K
R4126
220K
R4200 1K
Q4200
2SC2235
R4350
10K
R4353
10K
R4354
10K
C4341
NC
Q4341A
NE5532AP
2
3
1
4
Q4341B
NE5532AP
5
6
8
7
Q4342A
NE5532AP
2
3
1
4
Q4342B
NE5532AP
5
6
8
7
Q4071A
NE5532
5
6
7
8
R4076
220K
C4052
221K
C4062
221J
C4072
221J
C4082
221J
C4092
221J
C4101
221J
C4102
221J
C4111
221J
C4112
221J
C4121
221J
C4122
221J
C4600
221J
C4601
221J
C4602
221J
C4607
221J
C4603
221J
C4604
221J
C4605
221J
C4606
221J
C4616
47/50
R4043
56K
R4045
220K
R4056
220K
R4054
56K
R4073
56K
R4095
220K
R4113
220K
R4125
220K
R4620
220K
R4610
56K
R4623
220K
R4613
56K
R4626
220K
R4048
22(1/2W)
R4307
220K
R4203 10K
C4043
47/50
C4044
47/50
C4053
10/50
C4054
10/50
C4073
47/50
C4346
47/50
C4345
47/50
C4912
224J
R4909
4.7K
C4916
220/25
R4910 10K
R4911 10K
R4912
470
R4913470
R49144.7K
C4919
333J
C4920
333J C4921
224J
C4923
224J
R4915
4.7K
C4924
473J
R4916 10K
R4917 10K
R4959
47K
Q4039A
NE5532
5
6
7
8
R4963
220K
R4960
47K
R4961
47K
R4964
220K
Q4039B
NE5532
2
3
4
1
R4962
47K
R4908
4.7K
R4907470
R4906470
R4901
220K
R4951
220K
Q4037A
NE5532AP
3
2
1
8
R4953
220K
R4952
220K
R4954
220K
R4900
220K
C4927
220/25
D4005
UDZS7.5B
D4006
UDZS7.5B
R4047
22(1/2W)
C4200
10/50
C4203
10/50
C4908
333J
C4909
333J C4910
224J
C4201
100/25
C4202
100/25
C4205
100/25
C4905
47/25
R4967
22(1/2W)
C4964
47/25
Q4227
NJW1112
Val
1inA1
2inB1
3inA2
4inB2
5inA3
6inB3
7inA4
8inB4
9inA5
10 inB5
11 inA6
12 inB6
13 inA7
14 inB7
15 inA8
16 inB8 17
ZONE4 L
18
ZONE4 R
19
ZONE3 L
20
ZONE3 R
21
ZONE2 L
22
ZONE2 R
23
MAIN L
24
MAIN R
25
V-
26
GND
27
V+
28
ADR
29
CLOCK
30
LATCH
31
DATA
32
VDDOUT
(Top view)
R4201 1K
R4204
10
R4206
10
C4223
47/50
R4223
220K
R4224
220K
C4224
47/50
C4222
47/50
R4221
220K
C4221
47/50
Q4221A
NE5532AP
7
6
5
4
Q4221B
NE5532AP
1
8
3
2
R4222
220K
Q4224
RN1402
R4225
10K
R4226
10K
Q4222
RN1402
Q4223
RN2402
Q4225
RN2402
C4226
104J
C4225
104J
C4343
NC
Q4301B
NE5532AP
5
6
8
7
R4213
10
R4211
10
R4209 1K
R4208 1K
R4102
330
R4111
330
R4112
330
C4081
221J
C4091
221J
C4051
221K
C4061
221J
C4212
NC
R4969
470
R4968
22(1/2W)
C4904
47/25
C4963
47/25
Q4043
TC4066BFT
1
IN/OUT1
2OUT/IN1
3OUT/IN2
4IN/OUT2
5CONT2
6CONT3
7VSS 8
IN/OUT3
9
OUT/IN3
10
OUT/IN4
11
IN/OUT4
12
CONT4
13
CONT1
14
VDD
P4008A
1
2
3
4
5
6
7
8
9
P4008B
9
8
7
6
5
4
3
2
1
C4900
22/4
C4901
22/4
C4907
22/4
C4913
473J
C4914
22/4
C4915
22/4
C4928
22/4
C4929
22/4
C4926
22/4
C4906
22/4
C4917
22/4 C4918
22/4
C4951
22/4
C4952
22/4
C4953
22/4
C4954
22/4
C4959
22/4
C4960
22/4
D4004
UDZS3.6
D4003
UDZS3.6
Q4046
M61540FP
31 inL3
32 AGND
33 inL4
34 inR4
35 inL5
36 inR5
37 AVCC
38 AVEE
39 ADCR
40 ADCL
1
AGND
2Lin
3Rin
4Cin
5SWin
6SLin
7SRin
8AGND
9SRout
10 SLout
11
SWout 12
Cout
13
DVDD
14
DATA
15
Clock
16
DGND
17
Rout
18
Lout
19
BASR2
20
BASR1
21
BASL2 22
BASL1 23
TRER
24
TREL
25
AGND
26
inR1
27
inL1
28
inR2
29
inL2
30
inR3
(Botom view)
C4922
473J
C4090
102J
C4608
102J
C4621
102J
C4041
221J
C4042
221J
C4131
221K
C4132
221K
+6.8V
-6.8V
Q4201
2SA965
C4206
220/25
C4207
220/25
R4134
56K
R4216
680
R4217
680
P4009B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
C4071
221J
C4911
473J
R4970
470
Q4301A
NE5532AP
2
3
1
4
R4308
6.8K
C4303
1/50
C4304
224Z
C4305
47/50
R4301
10K
R4302
10K
R4303
10K
R4304
10K
R4309
2.7K
R4310
6.8K
C4080
102J
R4905
4.7(1/2W)
C4925
22/4
C4060
102J
C4050
102J
Q4226
NJW1112
1inA1
2inB1
3inA2
4inB2
5inA3
6inB3
7inA4
8inB4
9inA5
10 inB5
11 inA6
12 inB6
13 inA7
14 inB7
15 inA8
16 inB8 17
ZONE4 L
18
ZONE4 R
19
ZONE3 L
20
ZONE3 R
21
ZONE2 L
22
ZONE2 R
23
MAIN L
24
MAIN R
25
V-
26
GND
27
V+
28
ADR
29
CLOCK
30
LATCH
31
DATA
32
VDDOUT
(Top view)
R4902
220K
R4903
220K
C4902
22/4
C4903
22/4
R4904
4.7(1/2W)
C4204
100/25
C4110
102J
R4218
10(1/2W)
R4219
10(1/2W)
R4215
15(1/2W)
Q4037A
NE5532AP
6
5
4
7
Q4038A
NE5532AP
3
2
1
8
Q4038B
NE5532AP
6
5
4
7
Q4047
M61540FP
31 inL3
32 AGND
33 inL4
34 inR4
35 inL5
36 inR5
37 AVCC
38 AVEE
39 ADCR
40 ADCL
1
AGND
2Lin
3Rin
4Cin
5SWin
6SLin
7SRin
8AGND
9SRout
10 SLout
11
SWout 12
Cout
13
DVDD
14
DATA
15
Clock
16
DGND
17
Rout
18
Lout
19
BASR2
20
BASR1
21
BASL2 22
BASL1 23
TRER
24
TREL
25
AGND
26
inR1
27
inL1
28
inR2
29
inL2
30
inR3
(Botom view)
R4341
1.2K
R4342
10K
R4344
10K
R4347
1.2K
R4346
10K
R4348
10K
R4359
10K
R4357
10K
R4356
NC
R4358 NC
R4343
1.5K
R4349
1.5K
R4214
15(1/2W)
C4154
47/50
R4154
220K
Q4152B
NE5532AP
6
5
4
7
C4158
47/50
R4158
220K
C4004
47/50
C4012
220/25
Q4005
2SC2712
C4006
221J
C4010 152J
R4034
820
R4014
220
R4020
3.3K
R4016
3.3K
R4022
22
R4018
22
R4017
22
R4021
22
R4013
220
R4015
3.3K
R4010
22K
R4009
22K
C4003
47/50
R4027
470K
R4025
820
R4019
3.3K
R4011
220K
R4024
2.7K
R4028
470K
R4030
39K
R4026
820
R4012
220K D4002
UDZS5.6B
C4011
220/25
R4036
220K
C4009 152J
R4029
39K
R4031
1.2K
R4032
1.2K
R4005
1K
R4006
1K
C4005
221J
R4023
2.7K
Q4001A
NE5532
5
6
4
7
8
Q4001B
NE5532
2
3
1
Q4003
2SC2240BL
Q4004
2SC2712
Q4006
2SC2240BL
Q4007
2SC2240BL
P4002BB
7
8
9
Q4002 2SC2240BL
D4001
UDZS5.6B
C4013
682J
C4015
682J
C4020
222J
C4014
182J
C4016
182J
R4007
2.2K(1/2W)
R4008
2.2K
C4007
47/50
C4008
47/50
C4017
22/50
C4018
22/50
R4004
56K
R4003
56K
P4002AB
9
8
7
P4004
5
2
1
4
3
C4001
221K
C4002
221K
C4023
102J
D4007 1SS352
D4008
1SS352
R4001
5.6K
R4002
5.6K
JL4001A
1
2
3
JL2104A
1
2
3
4
5
6
7
8
9
10
11
P4001
5
2
1
4
3
P4005
3
1
2
4
P4013
3
1
2
4
P4007
3
1
2
6
4
5
7
P4010
3
1
2
6
4
5
9
7
8
10
P4012
3
1
2
4
P4011
7
8
6
5
3
4
2
1
9
C4032
100/50
C4153
47/50 Q4152A
NE5532AP
3
2
1
8
C4157
47/50
R4157
220K
R4257
22(1/2W)
C4156
47/50
Q4151B
NE5532AP
6
5
4
7
C4152
47/50
R4153
220K
R4156
220K
R4155
220K
R4151
220K
C4155
47/50
Q4151A
NE5532AP
3
2
1
8
C4151
47/50
R4256
22(1/2W)
C4031
100/50
R4038
100(1/4W)
R4037
100(1/4W)
R4033
820
C4022
220/25
C4021
220/25
R4035
220K
C4019
222J
P4003
2341
P4002BA
6
5
4
3
2
1
P4002AA
1
2
3
4
5
6
R4152
220K
+13V
-13V
P4006
3
1
2
6
4
5
7
U0040 BAASP-0202(1/3) U0053 BAAF-0211
U0052 BAAR-0210
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK
TO BAAF-0242
PART-38:D2
TO BAVD-0203
PART-12:H2
TO BAASP-0202
PART-10:F8

SCHEMATIC DIAGRAMS-10
ASP(AUDIO SIGNAL PROCESSOR)-2 SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
HPR
GND_RL
HPL
GNDDG
HPDET
PZ3_L
PZ3_R
Z2_L
Z2_R
Z3_L
Z3_R
Z2_SW
Z3_SW
Z3_VOLCLK
Z2_VOLCLK
PZ2_R
PZ2_L
MM_PORT_OUTR
MM_PORT_OUTL
SEL_DAT
FL
SL
C
+12V
VOL_CLK
VOL_CS
VOL_RST
GND
LPF_OUT
FHZ2MUTE
SRZ4MUTE
VOL_CS2
SWR
SWL
RH
SBL
SBR
FR
SR SROUT
FROUT
SLOUT
FLOUT
COUT
SWROUT
SWLOUT
RHOUT
LHOUT
SBROUT
SBLOUT
HP_R
GND
GND
VOL_CS
VOL_CLK
VOL_CS2
VOL_RST
Z3VOL_CLK
Z2VOL_CLK
SRZ4MUTE
HPRL
BTL_L
Z4_R
L+R
DACSWL
MSR
MAINA_R
DACSWR
MIX_R
MC
Z4_L
MSL
MAINA_L
GNDA
GNDA
GNDA
FHZ2MUTE
RECV1
RECTP
GND
HP_L
MIX_L
LH
731X_STB
7312_STB
Z3MUTE
Z2MUTE
GNDDG
HPDET
SBZ3MUTE
GNDAUX2
DACFL
DACFR_WH
DACSR
DACFR
DACSL
DACC
SEL_DAT
SEL_CLK
SEL_LAT
DACSWR
BTL_R
MSW
731X_CLK
PREF
RLYPSVSW
PRESW
PRESR
PREC
PRESB
PREFH
GND_TU
GND
GND
TUNE_R
GND_TU
TUNE_L
GND_TU
SIRIUS_R
SIRIUS_L
SBR_OUT
RH_OUT
SR_OUT
C_OUT
FR_OUT
FL_OUT
SBL_OUT
LH_OUT
SL_OUT
SW1
SW2
DACSBL
MSBL
DACSWL
DACFL_WH
DACSBR
DACSBR
MSBR
ADR
MAINB_L
ADL
MAINB_R
AMUTE
AUX1_L/MIC
AUX1_R
-13V
+13V
-13VSEL
+13VSEL
+13V
-13V
+13V
-13V
-13V
+13V
+13V
-13V
ZONE2 & ZONE3
RH/LH SBR/SBL SR/SL FR/FL C
ZONE3 L ZONE3 R ZONE2 L ZONE2 R
TO BADG-0208
PART-18:G~H4
_AMP
Ana All Ch ST
L+R(-6dB)
SW 1SW 2
_AMP
TO BCAR-0210
PART-9:J6
ASP Section
ZONE2 SW
integra ONLY
integra ONLY
ZONE3 SW
TO BADG-0208
PART-11:I4
HP AMP
TO BAACC-0212
BTL
SW
(+20+2dB)
Schematic Diagram (PART-10)
TO BARF-0204
PART-11:D3
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
C4652
221J
C4651
221J
R4671
220K
R4672
220K
R4682
47
R4681
47
R4675
220K
R4676
220K
C4655
221J
C4656
221J
R4686
47
R4685
47
R4772
220K
C4752
221J
R4782
47
C4801
47/50
C4802
47/50
C4805
47/50
R4802
220K
R4801
220K
R4805
220K
R4814
220
Q4804
RN1441
R4804
220K
Q4803
RN1441
R4813
220
R4803
220K
C4812
221J
R4822
220K
C4811
221J
R4821
220K
R4832
47
R4831
47
C4815
221J
R4825
220K
R4835
47
R4824
220K
C4813
221J
R4823
220K
R4833
47
C4814
221J
R4406
330
R4407
330
R4404
2.2K
R4405
2.2K
C4406 220/25
Q4805
RN1441
Q4802
RN1441
Q4801
RN1441
R4815
220
R4812
220
R4811
220
R4394
10K
R4395
10K
R4393
10K
R4397
10K
R4398
10K
C4397
NC
C4398
NC
C4399NC
R4399
10K
C4443102J
R4449
2.7K
R4834
47
R4655
220
R4645
220K
Q4646
RN1441
R4656
220
R4646
220K
C4645
47/50
C4646
47/50
Q4645
RN1441
R4752
220
R4742
220K
Q4742
RN1441
R4410
330
C4418 101J
C4401
NC
C4400NC
R4400 10K
R4401 10K
R4477
220K
C4411
10/50
C4442
47/50
C4444
102J
R4450
2.7K
D4443
1SS352
D4444
1SS352
R4452
2.7K
R4451
2.7K
D4442
1SS352
R4652
220
R4651
220
Q4641
RN1441
Q4642
RN1441
C4803
47/50
C4804
47/50
Q4402
2SA950
Q4403
2SA1162
C4405
47/50
R4650
220 R4680
47
R4810
220
R4820
220K
R4830
47
C4810
221J
R4741
220K
R4771
220K
R4781
47
R4670
220K
C4650
221J
C4741
47/50
C4751
221J
Q4640
RN1441
Q4741
RN1441
Q4800
RN1441
Q4441A
NE5532AP
1
3
2
4
Q4441B
NE5532AP
7
8
6
5
C4441
47/50
D4441
1SS352
Q4401
2SC2712
Q4442
2SC2235Y
Q4443
2SA965Y
Q4444
2SC2235Y
Q4445
2SA965Y
R4403
22(1/2W)
D4445 1SS352
C4742
47/50
R4408 NC
C4408
47/50
R4641
220K
R4642
220K
R4640
220K
C4641
47/50
C4642
47/50
R4411
330
C4419 101J
Q4080
NJU7312A
VSS
ST
NC
L-COM3
L8
L7
L-COM2
L6
L5
L4
L-COM1
L3
L2
L1
1
VEE
VDD
R1
R2
R3
R-COM1
R4
R5
R6
R-COM2
R7
R8
R-COM3
NC
DATA
CK
Q4466
RN1441
C4640
47/50
R4412
330
C4396
NC
R4396
10K
D4403
UDZS3.3B
R4751
220
C4423101J
R4416 330
R4415 330
R4414 330
Q4074
CS3318
37 OUT3
38 REFO3
39 IN3
40 REFI3
41 REFI2
42 IN2
43 REFO2
44 OUT2
45 VA+
46 VA-
47 OUT1
48 REFO1
1IN1
2REFI1
3RESET
4MUTE
5SCL/CCLK
6SDA/MOSI
7AD0/CS
8ENOut
9DGND
10 VD
11 REFI8
12 IN8
13
REFO8
14
OUT8
15
VA+
16
VA-
17
OUT7
18
REFO7
19
IN7
20
REFI7
21
REFI6
22
IN6
23
REFO6
24
OUT6
25
VA+
26
VA-
27
OUT5
28
REFO5
29
IN5
30
REFI5
31
REFI4
32
IN4
33
REFO4
34
OUT4
35
VA+
36
VA-
R4297
1K(1/2W)
R4325
220K
R4323
220K
R4324
220K
R4326
220K
RL4002
12
8
10
3
5 4
9
1
D44321SS352
R4657
220
R4648
22K
R4658
220
R4647
22K
R4684
47
R4683
47
Q4644
RN1441
R4653
220
R4644
220K
R4643
220K
C4644
47/50
Q4643
RN1441
R4654
220
C4643
47/50
R4673
220K
C4653
221J
R4674
220K
C4654
221J
D4434 1SS352
RL4004
12
8
10
3
5 4
9
1
D4435 1SS352
D4431 1SS352
RL4001
12
8
10
3
5 4
9
1
R4660
10K
R4661
10K
R4662
10K
R4665
10K
R4666
10K
R4762
10K
RL4003
12
8
10
3
5 4
9
1
Q4647
RN1441
Q4648
RN1441
C4395
NC
C4394
NC
R4371
10K
R4372
10K
C4372
NC
R4374 10K
C4463
101J
R4465
22K R4463
47K
C4461
47/50
Q4421
RN1402 Q4422
RN1402 Q4424
RN1402
Q4423
RN1402 Q4425
RN1402
RL4005
12
8
10
3
5 4
9
1
P4009A
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
RL4006
12
8
10
3
5 4
9
1
C4464
101J
R4466
22K
R4464
47K
C4462
47/50
Q4467
RN1441
R4478
220K
D4019
1SS352
Q4468
2SC2712
R4483
100K
RL4009
12
8
10
3
5 4
9
1
R4663
10K
R4664
10K
R4484
10K
R4485
10K
C4412
10/50
C4410
10/50
C4409
10/50
R4482
1.8K
P7009A
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
C4384
47/50
Q4076B
NE5532AP
5
6
8
7
C4381
NC
Q4066
NJU7312A
VDD
R1
R2
R3
R-COM1
R4
R5
R6
R-COM2
R7
R8
R-COM3
NC
DATA
CK VSS
ST
NC
L-COM3
L8
L7
L-COM2
L6
L5
L4
L-COM1
L3
L2
L1
1
VEE
R4376
220K
R4375
220K
R4373 10K
C4373
47/50
C4374
47/50
Q4371A
NE5532AP
2
3
1
8
Q4371B
NE5532AP
5
6
4
7
R4385
220K
R4761
10K
R4453
22
R4454
22
R4455
22
R4456
22
P4018
4
2
1
3
C4402
100/25
P4100
(JOINT)
4321
JL4014B
1
2
3
4
5
6
7
JL4103A
1
2
3
4
5
RL4008
12
8
10
3
5 4
9
1
Q4072
NJU7313A
VSS
ST
NC
L-COM3
L8
L7
L-COM2
L6
L5
L-COM1
L4
L3
L2
L1
1
VEE
VDD
R1
R2
R3
R4
R-COM1
R5
R6
R-COM2
R7
R8
R-COM3
NC
DATA
CK
C4420 104Z
C4421104Z
C4424
101J
C4243
102J
JL5112A
1
2
3
4
5
R4392
22(1/2W)
R4391
22(1/2W)
C4392
100/50
R4561 220K
C4371
NC
Q4076A
NE5532AP
1
4
2
3
C4383
NC
R4381
12K
R4382
12K
R4383
5.6K
R4402
22(1/2W)
R4480
47(1/2W)
R4479
47(1/2W)
Q4461A
NJM4556A
3
2
1
8
Q4461B
NJM4556A
6
5
4
7
C4407
220/25
C4404
47/50
C4403
100/25
Q4446
RN1402
P4020A
1
2
3
4
5
6
7
8
9
10
11
12
13
P4021A
13
12
11
10
9
8
7
6
5
4
3
2
1
R4800
220K
C4800
47/50
C4465
47/50
C4466
47/50
R4409
2.2K
Q4065
CS3318
37 OUT3
38 REFO3
39 IN3
40 REFI3
41 REFI2
42 IN2
43 REFO2
44 OUT2
45 VA+
46 VA-
47 OUT1
48 REFO1
1IN1
2REFI1
3RESET
4MUTE
5SCL/CCLK
6SDA/MOSI
7AD0/CS
8ENOut
9DGND
10 VD
11 REFI8
12 IN8
13
REFO8
14
OUT8
15
VA+
16
VA-
17
OUT7
18
REFO7
19
IN7
20
REFI7
21
REFI6
22
IN6
23
REFO6
24
OUT6
25
VA+
26
VA-
27
OUT5
28
REFO5
29
IN5
30
REFI5
31
REFI4
32
IN4
33
REFO4
34
OUT4
35
VA+
36
VA-
C4417 101J
R4413 2.2K
C4422101J
P4017
PJ
Val
9
1
2
4
3
5
6
8
7
10
11
13
12
R4417
2.2K
R4418 2.2K
C4425
101J
C4426101J
C4393
NC
C4391
100/50
C4389
NC
C4390
NC
P5001B
8
7
6
5
4
3
2
1
C4432 104J
C4434 104J
C4435 104J
C4436 104J
C4445 104J
C4467
104J
P107BNSCT-11P2191
11
10
9
8
7
6
5
4
3
2
1
R4562 220K
C4551
NC
C4431 104J
C4552
104J R4563
2.2K
R4687
47
C4657
221J
R4677
220K
C4658
221J
R4678
220K
R4688
47
R4668
10K
R4667
10K
C4433 104J
D4433 1SS352
Q4420
RN1402
D4436 1SS352
C4647
10/50
C4648
10/50
D4402
UDZS9.1B
D4401
UDZS9.1B
D4405
1SS352
R4446
39K
R4445
6.8K
R4443
3.9K
R4448
39K
R4447
6.8K
R4444
3.9K
R4441
47K
R4442
47K
D4404
1SS352
Q4404
2SC2120
-9V
+9V
R4386
10K
R4387
10K
C4244
102J
P4022
7
2
1
3
5
4
6
P4022
7
2
1
3
5
4
6
P4019
9
5
6
8
7
1
2
4
3
+13V
-13V
P5000B
10
9
8
7
6
5
4
3
2
1
R4841
220K
R4842
220K
R4467
33K
R4468
33K
C4550
103K
P7010A
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
P104B
7
6
5
4
3
2
1
R4481
1
R4550 100K
R4552 100K
R4553 100K
R4554 100K
R4555 100K
R4556 100K
R4557 100K
R4558 100K
R4559 100K
R4560 100K
R4551 100K
R4551 100K
U0053 BAAF-0211
U0040 BAASP-0202(1/3)
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK
TO BARF-0204
PART-11:D3
TO BATRM-0237
PART-37:A8
TO BATRM-0237
PART-37:A7
TO BAAF-0180
PART-8:A1~2
TO BATRM-0214
PART-23:E2
TO BATRM-0237
PART-37:J2
TO BAETC-0137
PART-19:J5
TO BAETC-0123
PART-21:J8

+13V
-13V
SBR
SBL
LH
RH
SWL
SWR
C
FL
SL
FR
SR
GND
Schematic Diagram (PART-11)
ASP Section
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
P4020B
1
2
3
4
5
6
7
8
9
10
11
12
13
P4021B
13
12
11
10
9
8
7
6
5
4
3
2
1
R4502
220K
R4521
220K
R4519
220K
R4518
220K
R4515
220K
R4514
220K
R4511
220K
R4510
220K
R4507
220K
R4506
220K
R4503
220K
R4500
220K
R4523
22(1/2W)
R4522
22(1/2W) C4500
47/50
Q4500B
NE5532
2
3
4
1
Q4500A
NE5532
5
6
7
8
C4523
100/50
C4522
100/50
C4519
47/50
C4515
47/50
C4511
47/50
C4507
47/50
C4503
47/50
C4502
47/50
C4521
47/50
C4518
47/50
C4514
47/50
C4510
47/50
C4506
47/50
C4520
47/50
Q4505B
NE5532
2
3
4
1
Q4505A
NE5532
5
6
7
8
R4520
220K
C4516
47/50
Q4504B
NE5532
2
3
4
1
Q4504A
NE5532
5
6
7
8
C4517
47/50
R4517
220K
R4516
220K
C4512
47/50
Q4503B
NE5532
2
3
4
1
Q4503A
NE5532
5
6
7
8
C4513
47/50
R4513
220K
R4512
220K
C4508
47/50
Q4502B
NE5532
2
3
4
1
Q4502A
NE5532
5
6
7
8
C4509
47/50
R4509
220K
R4508
220K
C4504
47/50
Q4501B
NE5532
2
3
4
1
Q4501A
NE5532
5
6
7
8
C4505
47/50
R4505
220K
R4504
220K
C4501
47/50
R4501
220K
U0054 BAACC-0212
TU_L
-15V-
TU_R
PREFH
PREC
PRESR
PRESW
PLYPSVSW
PREF
SD
STEREO
3PLLVSELSDA
3PLLVSWSCL
+9VTU
DET_OUT
GNDTU
SRRST
SRRXD
SRTXD
SD
STEREO
3PLLVSELSDA
3PLLVSWSCL
DET_OUT
+9VTU
GNDTU
PRESB
PREFH
PREC
PRESR
PRESW
PLYPSVSW
PREF
SR_L_OUT
-15V
GNDATU
GNDATU
GNDATU
GNDA
+15V
SRRXD
SRTXD
GNDA
+15V-
PRESB
-15V-
GNDATU
+15V-
+15V-
-15V-
GNDA
TU_R
TU_L
SR_R_OUT
SR_R_OUT
SR_L_OUT
SRRST
TU_L_OUT
TU_R_OUT
DET_OUT
*
*
*
102K
**
*
**
*
*
-
+
FRONT SIDE
TO Analog Video PWB
3PLLVSWSCL
3PLLVSELSDA
SD
STEREO
MAX=110mA
TUNER_GND
*
(M1969)
TO TUNER PACK
+9VTU
REAR PANEL SIDE
SIRIUS/TUNER
SIRIUS
*
**
REAR PANEL SIDE
TO ASP PWB
NCNC
*
FRONT SIDE
**
*
**
102K
*
** *
**
*
*
**
+
-
*
ALL
X1
R18,33,35
R45-56
DESTINATION
MODEL
D1
E1A,2
Q1,3-6,8,9
P102A,104A,
106B
R1-17,19-32,
L1-4,6
Q2,10
34,36-43,
57-64
C3-6,8-30,32-36,
38-44,52,53
MP,MA,MB,MR= 240165
TX JJ= Nothing
DTR JJ= 240167
DC,DD,DF= 240166
DF
TUNER PACK
SIRIUS/TUNER
*
*
*
*
*
*
*
47K
47K
**
*
*
DC,DD,
O
X
TUNER
X
O
X
O
X
X
X
O
X
O
X
MP,MA,MB,
MR,DTR JJ
X
X
X
X
X
X
X
X
X
X
X
X
X
TX JJ
NOTHING
O
O
X
O
O
O
O
O
O
O
O
O
O
C1,2,4,47,48
P4,4A,8,103A
TUNER_GND
*
3008/5008/70.2/80.2/DHC/5508
TRM-423(SCREW)
C49
C48
10/50(UTSP)
C47
10/50(UTSP)
C50
10/50(UTSP)
E1A
NTM-1P233
1 4
P106B
1
2
3
4
5
6
7
8
9
10
11
C51
10/50(UTSP)
P105A
NPLG-7P0962
1
2
3
4
5
6
7
P103A
NPLG-11P0966
1
2
3
4
5
6
7
8
9
10
11
R41
22
R39
22
R43
0
P104A
NPLG-7P0962
1
2
3
4
5
6
7
R66
R65
R32
22(1/2W)
P107A NPLG-11P0966
1
2
3
4
5
6
7
8
9
10
11
R57
10K
R58
10K
R61
10K
R62
10K
R59
10K
R64
10K
R63
10K
R60
10K
C52
10/50(UTSP)
C53
10/50(UTSP)
C56
10/50(UTSP)
C55
10/50(UTSP)
Q10
NE5532APSR
7
1
8
3
2
6
5
4
A
B
C3
100/16(VR)
R11
22(1/2W)
C26
220/16(VR)
C21
220/16(VR)
P8
2MJ-3516-002
1VIN
2RESET
3RX
4GND
5R_OUT
6TX
7AGND
8L_OUT
9SHIELD
10 SHIELD
11 GND
R67
R68
R53
22K
R54
22K
R51
22K
R49
22K
Q9
NE5532APSR
7
1
8
3
2
6
5
4
A
B
R50
22K
R52
22K
R55
22K
R56
22K
C54
C4
101J
E2
NEJITANSI_ST3
14
SIRIUS&TUNER Section
Schematic Diagram (PART-14)
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
U0055 BARF-0204
VGASDA
A_RED
A_GREEN
A_BLUE
VGASCL
A_HS
A_VS
GND
D-SUB15 Section
Schematic Diagram (PART-15)
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
R8039 NC_75
R8038 NC_75
P8002A NSCT-11P2402
1
2
3
4
5
6
7
8
9
10
11
R80311M
R80321M
R80331M
R80301M
R8037 NC_75
P8000
DSUB15VGA
17
10
15
9
14
8
13
7
12
6
11
16
1
2
3
4
5
U0058 BAETC-0247
SCHEMATIC DIAGRAMS-11
ASP BUFFER, SIRIUS ANALOG TUNER, D SUB 15 IN SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
A
1
2
3
4
5
BCDEFGH
TO BAASP-0202 PART-10:E4
TO BAASP-0202 PART-10:E4
TO BAVD-0203 PART-12:I2~J2
TO BAASP0202
PART-10:B1
TO BAASP0202
PART-10:E1
TO BAHDM-0157
PART-36:A2

SCHEMATIC DIAGRAMS-12
VIDEO (ANALOG) SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
IRIN
+3.3VST
+SUB
TRGB
+12VTRG
GNDTRG
-5VVD
TRGC
TRGA
GNDHDMI
+12VHDMI
-5VVD
GNDVD
GNDVD
GNDVD
GNDVD
+5VVD
GNDVD
D4SEL1
ADC_PR
ADC_PB
ADC_Y
APOWER1
APOWER2
MPOWER
POFF
+12VDG
GNDDG
+SUB
NET_L
NET_R
GNDDG
SEC4+
ADC_V
ADC_SC
ADC_SY
GND_NET
+15VA
MM_R
-15VA
AUD_Z2_ROUT
AUD_Z2_LOUT
MM_L
GND_AUDIO_Z2
AGND
GNDVD
VPOWER
DAC_V
PR_OUTZ3
PB_OUTZ3
Y_OUTZ3
GND_NET
-15VA
+15VA
SCIN_U
VIN_U
DAC_SC
DAC_SY
DAC_PR
DAC_PB
DAC_Y
VMUTE
VSW_SDA
VSW_SCL
VPOWER
SYDET_OUT
VDET_OUT
YDET_OUT
GNDVD
ADC_SC
GNDVD
ADC_SY
GNDVD
ADC_PR
GNDVD
ADC_PB
GNDVD
ADC_Y
GNDVD
ADC_V
GNDVD
GNDVD
GNDVD
GNDVD
GNDVD
GNDVD
AGND
MM_R
+15VA
-15VA
MM_L
GNDVD
SYIN_U
+5VU
+3.3V_VCC
-3.3V_VEE
GNDTRG
+12VTRG
+9VTU
GNDDG
GNDTU
SRRST
SRRXD
SRTXD
STEREO
3PLLVSELSDA
3PLLVSWSCL
SD
DET_OUT
+9VTU
GNDTU
PRESB
PRESW
PLYPSVSW
PREF
PREC
PRESR
PREFH
TRGB
TRGA
+3.3VST
IRIN
TRGC
UART_RX
MM_RST
MM_SDA
GNDVD
VIN_AUX2
+SUB
POFF
+12VDG
MM_SCL
UART_TX
DOCK_DET1
DOCK_DET2
SRTXD
SRRXD
SRRST
PREF
PREC
PRESW
PRESR
PRESB
PLYPSVSW
PREFH
3PLLVSWSCL
DET_OUT
3PLLVSELSDA
STEREO
SD
GNDHDMI
DOCK_DET2
DOCK_DET1
UART_RX
+12VDG
GNDDG
MM_RST
MM_SCL
AUD_LIN
AUD_RIN
GND_A
AUD_Z2_ROUT
AUD_Z2_LOUT
UART_TX
GND_AUDIO_Z2
GND_POWER
SCIN_M
MMVD_GND
VIN_M
SYIN_M
MM_SDA
MPOWER
APOWER1
APOWER2
GND_POWER
GNDDG
POFF2_HDM
POFF2_HDM
SEC4-
SEC3+
SEC3-
Y_IND
GNDVD
GNDVD
PB_IND
PR_IND
D4SEL2
POFF2_HDM
NET_L
NET_R
SYIN_DVD
SYIN_VCR
SYIN_CBL
SYIN_GAME
DAC_SY
SCIN_DVD
SCIN_VCR
SCIN_CBL
SCIN_GAME
DAC_SC
PB_IN1
Y_IN1
Y_IN2
Y_IN3
VMUTE
VSW_SDA
SYDET_OUT
VDET_OUT
DAC_Y
SCIN_U
SYIN_U
VSW_SCL
Y_OUT
Y_OUTZ3
Y_OUTZ2
PB_OUT
PB_OUTZ3
PB_OUTZ2
PR_OUT
SCOUT_MON
SCOUT_VCR
SYOUT_MON
SYOUT_VCR
VOUT_Z3
VOUT_MON
VOUT_VCR
VOUT_Z2
PR_OUTZ2
PR_OUTZ3
PR_IN1
PR_IN2
PR_IN3
PB_IN3
PB_IN2
DAC_PR
PR_IND
DAC_PB
PB_IND
YDET_OUT
D4SEL2
D4SEL1
+5VVD
VIN_DVD
VIN_VCR
VIN_CBL
VIN_GAME
DAC_V
VIN_U
VOUT_VCR
SYOUT_VCR
SCOUT_VCR
SYIN_GAME
SCIN_GAME
VOUT_Z3
SCIN_CBL
SYIN_CBL
SYIN_VCR
SCIN_VCR
SCIN_DVD
PB_OUTZ3
PR_OUTZ3
GNDVD
Y_OUTZ3
PR_OUT
PB_OUT
Y_OUT
PR_OUTZ2
PB_OUTZ2
Y_OUTZ2
PR_IN1
PB_IN1
Y_IN1
PB_IN3
PR_IN2
PR_IN3
PB_IN2
Y_IN2
GNDVD
SCOUT_MON
SYOUT_MON
VOUT_MON
VOUT_Z2
+12VHDMI
Y_IN3
GNDVD
SYIN_DVD
VIN_AUX2
Y_IND
VIN_GAME
VIN_CBL
VIN_VCR
VIN_DVD
101J
UPPER
12VTRGB
LOWER
LOWER
UPPER
LOWER
UPPER
IROUT IRIN A
101J
IRIN B
**
*
*
****
** *
*
**
*
**
** **
or RN2402 **
*
*
*
or RN1402
*
or RN1402
*
or RN1402
*
45mATO D4
TO D4
TO D4 35mA
+12V
-3.3V
+7V
-12V
*
*
*
*
*
*
IR B IR A
*
*
*
**
*
*
*
or 2SB1240-R
*
*
*
12VTRGC 12VTRGA
*
12VTRGZ2
150mA
25mA 12VTRGZ3
25mA
A
*
*
F
DE
C
B
*
**
*
*
*
**
*
BUF
*
*
*
DAC_SC
DAC_SY
DAC_PR
DAC_PB
DAC_Y
DAC_V
Y_OUTD
PB_OUTD
PR_OUTD
TYP:200mA
TYP:200mA
0
0
0
0
0
0
SEC4GND
*
EH
HDMI&DSP
TO Primary PS PWB
*
G
*
*
OPEN
or CRS09(TE85L_Q)
*
6mAX3
F2004
EH
*
***
TO ASP PWB
NC
L
4A 125V
F2001
TO HDMI
75 75 75 75
75 75
BUF
*****
**
*
4A 125V
*
*
*
F2000 ** *
TO D Terminal PWB
*
L2501-2504:BLM21PG221SN1
*
SCREW
10K
10K
10K
*
*
REAR PANEL SIDE
SIRIUS/TUNER
(M1700)
ASP RELAY
FRONT SIDE
75
*
REAR PANEL SIDE
27142149
TO MICON PWB
TRM-423(SCREW)
FRONT SIDE
TRGZ2
TRGZ2
TRGZ3
TRGZ3
1.25A 125V
F2005
1.25A 125V
L2505-2523:BK1608LM182-T
H
or RN1402
3216
H
*
*
***
Only 1007J,5007J
330+470
1.5k+2.7k
+5V
+3.3V
Min Vin=-6.8V(or 2SB1565-E)
(or 2SD2394-E) *
*
*0
BUF
-7V
or
3P+10FN(3BC):82143010GR
3P+6FN(3BC):82143006GR
SCREW
HEAT-SINK(RAD-67)
IN-1
COMPONENT COMPONENT
IN-2
COMPONENT
IN-3
COMPONENT
OUT
COMPONENT
OUTZ3
COMPONENT
OUTZ2
IN
GAME/TV
IN
CBL/SAT
OUT
VCR/DVR
IN
DVD IN
IN
OUT
MONITOR
*
*
*
*
*
102K
*
VCR/DVR
*
*
*
*
**
*
*
151J
75
100K
*
*
*
Except=TX JJ
*
Z2 OUT
470J470J470J470J470J 470J470J470J 470J
*
*
*
*
**
*
*
*
*
*
*
*
*
*
*
*
*
*
*
75
75
75
220/6.3(VR)
220/6.3(VR)
220/6.3(VR)
TO TRM PWB
*
*
KGLS-22S
A104
*
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
O
OA
B
C
OUT
IR
12VTRG
INA
INB
Z2
Z3
O
O
O
O
DHC (EXCEPT JJ)
OUTOUT B
INA INB INA INBA
C
150mA
25mA
25mA C
Z2
Z3 25mA
150mA
IRIR 12VTRG
REAR VIEW
12VTRG C2700,2701,
D2700,2702,
L2702,2703
OO
Q2700,2701,
2704,2705
2709,2711,
R2700-2704,
2713
U2700
OO
OO
O
P2700,2702
OO
OO
2704,2705,
2707
OO
2706-2708
2703,
C2702,2708
O
D2701,2704,
2705
O
O
L2700,2701 O
OP2701
Q2702,2703,
2706-2708 O
2719,2720,
R2705-2708,
O
2722,2723
O
O
O
B
C
D
E
A
G
F
R2712
R2714
R2717
R2715
R2716
R2718
R2721
O
O
O
O
*
*
*
*
(EXCEPT JJ)
*
P2900A
2164
L
*
*
*
R2021-2023
OX
P2000
P2001 O X
OX
R2024-2029 OX
F2000A/B
OX
OX
R2015,2016
X
DHC
XD2015
Q2023 O
O
O
O
O
O
C2900-2902
R2149-2154
R2156,2162,
R2210,2211
C2220,2221
(or SN231389)
470K
100D
*
*
70.2 3008/5008/
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
Schematic Diagram (PART-12)
ANALOG VIDEO Section
(5008JJ Only)
SN:25053357
80.2/DHC/5508
SN:27160271
3P+6FN(3BC):82143006GR
or
3P+10FN(3BC):82143010GR
3008/5008
5508
70.2/80.2
O
O
3008/5008 (EXCEPT JJ)
70.2/80.2/5508/DHC 5008J
(EXCEPT JJ)
3008
5008
70.2/80.2
5508/DHC 5008J
3008:NPJ-6PDGLRGLR646=SILVER
70/80/5008/DHC/5508:NPJ-6PDGLR649=GOLD
70.2/80.2/5508/DHC 3008/5008
3008 70.2 5508 5008 80.2 5008J
3008
5008
70.2/80.2
5508/DHC 5008J
R2714
0
R2712
0
C2703
C2702
101J
C2704
101J
R2716
0
R2710
100
D2703
1SS352
D2702
1SS352
D2704
1SS352
D2705
1SS352
D2707
1SS352
D2706
1SS352
R2711
220K
R2713
1K
R2707
220K R2703
220K
R2708
1K
R2705
22
R2704
1K
R2715
0
C2705
104Z
R2719
47
Q2708
PS2501AL-1
R2718
0
R2720
47
Q2707
PS2501AL-1
C2700
220/6.3(VR)
R2723
10K
R2722
100
Q2706
KRA102S
Q2703
KRC102S
D2708
RL1N4003
Q2705
KRC102S
C2017
2200/25(VR)
R2001
0.22(1/2W)
Q2002
SI8008TM
2SW
4VADJ
3
GND
5
SS
1
VIN
C2010
104Z
D2003
RB070M-30
R2006
1K R2002
4.7K
R2003
1.5K
R2005
3.9K
C2701
102K
R2701
1K D2701
SIR-34ST3F
D2700
SIR-34ST3F
Q2704
2SA1162-GR
R2702
3.9
R2709
22
R2706
100
Q2700
2SA854S-R
C2707
101J
C2708
101J
C2199
47/35(VR)
C2195
47/35(VR)
C2194
47/35(VR)
C2187
104Z
C2180
104Z
C2178
47/35(VR)
C2176
104Z
C2175
47/35(VR)
C2174
1/50(VR)
C2173
104Z
R2172
100K
R2171
100K
C2171
1/50(VR)
C2170
1/50(VR)
C2169
104Z
R2166
100K
R2165
100K
C2167
104Z
C2166
47/35(VR)
C2162
47/35(VR)
C2161
104Z
C2156
47/35(VR)
C2154
104Z
C2153
104Z
C2152
104Z
C2150
104Z
C2149
104Z
C2148
104Z
C2146
47/35(VR)
C2145
47/35(VR)
C2144
47/35(VR)
R2115
R2109 R2110
R2112
0
R2120
0
C2197
104Z
R2193
3.9K
R2197
3.9K
P2900A NSCT-17P2110
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
L2100
LBC2518T4R7M
R2219
R2158
10K
C2186
47/35(VR)
R2159
10K
R2717
0
C2706
Q2702
2SA1162-GR
C2155
47/35(VR)
C2232
10/50(UTSP)
R2700
100
C2528
100/16(VR)
R2531
2.2
C2529
104Z
C2523
10/50(UTSP)
R2530
2.2K
Q2503
NJM2505AF
1Vout
2GND
3V+ 4
Vin
5
VGND
R2721
0
C2519
100/16(VR)
C2520
104Z
R2524
2.2
C2516
10/50(UTSP)
R2523
2.2K
Q2502
NJM2505AF
1Vout
2GND
3V+ 4
Vin
5
VGND
P2001
NPLG-3P117
3
2
1
P2000
NPLG-5P119
5
4
3
2
1
F2004AF2004B
F2005AF2005B
D2008
RL1N4003
D2007
RL1N4003
D2006
RL1N4003
R2117
0
R2119
0
R2108
C2233
10/50(UTSP)
C2009
470/16(VR)
R2017
4.7K
F2000B
F2001A
JL901B
NPLG-7P590
1
2
3
4
5
6
7
R2113 R2114
R2214
R2215
R2216
R2217
R2218
C2224 1/50(VR)
C2226 1/50(VR)
C2227 1/50(VR)
P4104B NSCT-31P2124
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
F2001B
R2024
0
R2022
0
R2021
0
R2027
0
R2028
0
R2029
0
F2000A
C2505
100/35(VR)
C2502
100/35(VR)
R2501
22K
R2506
22K
R2508
22K
R2512
22K
R2533
470
R2534
470
R2505
22K
R2507
22K
C2533
101J
C2535
101J
Q2500
NE5532APSR
1
7
4
5
6
2
3
8
B
A
R2510
22K
R2504
22K
C2537
101J
C2538
101J
C2501
10/50(UTSP)
R2500
22
R2513
22
C2507
10/50(UTSP)
C2531
104Z
C2539
104Z
R2521
22
R2525
22
R2528
22
R2532
22
C2542
470J
C2543
470J
C2544
470J
C2545
470J
C2512
100/16(VR)
R2518
2.2
C2513
104Z
C2509
10/50(UTSP)
R2517
2.2K
R2515
22
R2519
22
C2540
470J
C2541
470J
R2535
1M
R2536
1M
C2521
102K
C2515
102K
C2530
102K
C2514
102K
C2526
102K
R2529
75
R2516
75
R2522
75
C2536
10/50(UTSP)
C2534
10/50(UTSP)
C2172
104Z
R2169
100K
R2121
0
L2517
L2500
LBC2518T4R7M
L2101
LBC2518T4R7M
L2700
BK1608LM182-T
L2701
BK1608LM182-T
L2702
BK1608LM182-T
L2703
BK1608LM182-T
C2006
2200/25(VR)
R2221
R2168
100K
R2178
R2177
R2176
10K
C2196
104Z
C2157
47/35(VR)
Q2501
NJM2505AF
1Vout
2GND
3V+ 4
Vin
5
VGND
P103B
NSCT-11P2191
1
2
3
4
5
6
7
8
9
10
11
E1B
NTM-1P232
1
2 3
4
P105B
NSCT-7P2187
1
2
3
4
5
6
7
R2220
P2901
(PC-HOLD)
4321
P2104A
IMSA-9142B-20A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
E2000
NEJITANSI_ST3
1 4
C2005
470/16(VR)
P2700
HSJ1002-01-6020
22
24
21
2
10
1
P2701
HSJ1002-01-6020
22
24
21
2
10
1
P2702
HSJ1002-01-6020
22
24
21
2
10
1
P2103A
IMSA-9142B-18A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
C2000
10000/18(VZ)
R2025
0
L2510
L2509
L2520
L2521
L2522
L2511
L2523
L2512
L2508
L2507
L2519
L2518
L2506
C2504
471J
C2506
471J
C2546
221J
C2547
221J
R2537
FUSB090F
L2516
L2513
L2514
L2501
L2502
L2515
C2532
470J
C2522
470J
C2527
470J
C2018
4.7/50(VR)
R2030
100K
L2504
C2510
470/6.3(VR)
C2511
470/6.3(VR)
C2517
470/6.3(VR)
C2518
470/6.3(VR)
C2524
470/6.3(VR)
C2525
470/6.3(VR)
C2012
104J
C2007
104J
R2026
0
U2700
KSM-603TE2Q
3
2
1
54
R2014
0.22(1/2W)
Q2004
2SC2712-GR
R2018
10K
Q2005
2SA1162-GR
R2013
1.5
R2009
47K
D2011
1SS352
D2010
1SS352
Q2007
2SD1468S-R
R2008
2.2K
R2011
4.7(2W)
R2010
4.7(2W)
D2000A
RAD-083
6 5
R2016
0.1(1/2W)
R2015
0.1(1/2W)
C2902
470/6.3(VR)
C2901
470/6.3(VR)
C2900
470/6.3(VR)
R2118
0
D2005
RL1N4003
D2013
RL1N4003
R2724
0
C2015
220/16(VR)
Q2008
NJM79M05FA
3O2
I
1
G
C2008
22/50(VR)
D2004
UDZS3.9B
C2016
10/50(UTSP) C2003
10/50(UTSP)
D2009
UDZS3.9B
Q2006
2SA1488-Y
3 2
1
C2013
22/50(VR)
Q2001
2SC3851-Y
3
1
2
C2002
220/16(VR)
Q2000
NJM78M05FA
3O
2G
1
I
C2011
C2004
100/16(VR)
C2014
100/16(VR)
R2023
0
R2000
2.2K
R2020
2.2K
R2032
Q2100
NJW1325
81 VCC
82 NC
83 NC
84 VDET_OUT
85 VDET
86 V_IN
87 V_OUT
88 SYDET_OUT
89 SYDET
90 SY_IN
91 SY_OUT
92 VCC
93 V_IN1
94 V_IN2
95 V_IN3
96 V_IN4
97 V_IN5
98 V_IN6
99 V_IN7
100 VEE
1SY_IN1
2SY_IN2
3SY_IN3
4SY_IN4
5SY_IN5
6SY_IN6
7SY_IN7
8SC_IN1
9SC_IN2
10 SC_IN3
11 SC_IN4
12 SC_IN5
13 SC_IN6
14 SC_IN7
15 BIAS1
16 VCC
17 VEE
18 GND
19 VDD
20 SDA
21 SCL
22 MUTE
23 BIAS2
24 Y_IN1
25 Y_IN2
26 Y_IN3
27 Y_IN4
28 Y_IN5
29 VCC
30 PB_IN1
31
PB_IN2
32
PB_IN3
33
PB_IN4
34
PB_IN5
35
PR_IN1
36
PR_IN2
37
PR_IN3
38
PR_IN4
39
PR_IN5
40
VEE
41
YDET_OUT
42
Y_OUT
43
Y_IN
44
YDET
45
DUAL/SINGLE
46
EX1
47
EX2
48
VEE
49
PR_OUT4
50
PR_OUT3
51
PR_OUT2
52
PR_OUT1
53
PB_OUT4
54
PB_OUT3
55
VCC
56
VEE
57
PB_OUT2
58
PB_OUT1
59
Y_OUT4
60
Y_OUT3
61
Y_OUT2
62
Y_OUT1
63
VCC
64
VEE
65
SC_OUT4
66
SC_OUT3
67
SC_OUT2
68
SC_OUT1
69
SY_OUT1
70
SY_OUT4
71
SY_OUT3
72
VCC
73
VEE
74
SY_OUT2
75
V_OUT6
76
V_OUT5
77
V_OUT4
78
V_OUT3
79
V_OUT2
80
V_OUT1
Q2000A
12
C2219
151J
C2218
151J
C2217
151J
C2203
102K
C2202
151J
R2195
100K
C2201
151J
R2194
100K
C2200
151J
R2192
75
C2106
102K
C2159
P2109
1
4
3
2
9
5
8
7
6
Y
PB
PR
Y
PB
PR
P2111
1
2
8
9
10 3
14 7
13
12
11
15
6
5
4
CY
CY
C2220
151J
C2222
P2112
1
2
8
9
10 3
14 7
13
12
11
15
6
5
4
CY
CY
C2216
102K
C2185
102K
P2110
1
2
8
9
10 3
14 7
13
12
11
15
6
5
4
CY
CY
C2179 105Z
C2189 105Z
C2205 105Z
C2211 105Z
R2173
75
R2174
75
R2179
75
R2180
75
R2181
75
R2186
75
R2189
75
R2198
75
R2199
75
R2200
75
R2202
75
R2201
75
R2203
75
R2204
75
R2205
75
R2206
75
R2208
100K
R2207
100K
R2210
75
R2211
100K
R2213
R2212
C2221
102K
R2209
100K R2196
100K
C2168 C2165 C2160
R2154
100K
C2158
R2153
75
R2152
100K
C2151
R2151
75
R2150
100K
C2147
R2149
75
R2148
100K
C2143
R2147
75
R2136
100K
C2132
R2135
75
R2123
100K
C2120
R2122
75
R2106
75 R2105
75 R2104
75
R2102
75 R2101
75
R2156
100K
R2162
100K
R2164
100K
R2116
75 R2111
75 R2107
75
C2116
105Z
C2114
105Z
C2101
105Z
C2103
105Z
C2108
105Z
C2110
105Z
R2155
R2160
R2163
R2100
75
C2234
R2222
0
C2235
R2223
0
C2236
R2224
0
JL3201A
NSCT-5P876
1
2
3
4
5
Q2701
KRC102S
D2001
1SS352
Q2003
KRC102S
D2000
D5SBA20
1
2
4
3
D2012
RL1N4003
D2015
1SS352
Q2009
2SC2712-GR
C2112
225K
C2118
225K
C2182 225K
C2191 225K
C2207 225K
C2231
225K
C2105
225K
R2175
75
C2213 225K
C2225 4.7/50(VR)
C2228 4.7/50(VR)
C2229 4.7/50(VR)
L2000
NCH-2541
S F
C2198
104Z
C2249
C2237
225K
C2238
225K
C2239
225K
C2184 225K
C2240 225K
C2241
225K
C2193 225K
C2242 225K
C2243
225K
C2209 225K
C2244 225K
C2245
225K
C2215 225K
C2246 225K
C2247
225K
C2248 225K
R2191
0.1(1/2W)
R2190
0.1(1/2W)
R2004
220
R2007
220
JL8002A
NSCT-5P896
1
2
3
4
5
JL2601B
NPLG-5P588
1
2
3
4
5
JL2104B
NPLG-11P594
1
2
3
4
5
6
7
8
9
10
11
P2500
NNA1-01-006
27
24
12
23
11
22
10
21
9
20
8
19
7
26
6
18
5
17
4
16
3
15
2
14
1
13
25
R2031
5.6K
D2014
UDZS5.1B
P2106
1
4
3
2
9
5
8
7
6
Y
PB
PR
Y
PB
PR
P2107
1
4
3
2
9
5
8
7
6
Y
PB
PR
Y
PB
PR
P2108
13
10
11
12
8
5
6
7
9
4
1
2
3
Y
PB
PR
Y
PB
PR
PB
PR
Y
P2114
1 3
2
5
4
P2113
1
3
2
U0041 BAVD-0203
A
1
2
3
4
5
BCDEFGH
6
7
8
IJK
TO BAVD-0205
PART-13:A2
TO BAHDM-0157
PART-33:K2~3
TO BAHDM-0157
PART-33:K4
TO BAHDM-0157
PART-26:A4 TO BADG-0208 PART-18:H3~I3 TO BAASP-0202
PART-9:H1
TO BATRM-0214
PART-23:E3
TO BAPS-0217
PART-24:F2
TO BAPS-0243
PART-25:F2
TO BARF-0204 PART-11:D1~2
TO BATRM-0237
PART-37:K3
TO P TRANS
PART-24:J5
TO P TRANS
PART-24:F7,H7
PART-25:F4

TX-NA5008
SCHEMATIC DIAGRAMS-13
D4 VIDEO SECTION
TX-NA5008
3-L1
1-L3
1-L2
2-L1
2-L3
2-L2
L1OUT
L3OUT
L2OUT
1-L1
CY_IN1
PB_IN1
PR_IN1
PR_IN2
PB_IN3
PR_IN3
PB_OUTD
PR_OUTD
CY_OUTD
PB_IN2
CY_IN2
2-L1
3-L1 L2OUT
3-L2
D4SEL2
D4SEL1
3-L2
3-L3
PR_IN3
PR_IN2
PR_IN1
D4SEL2
D4SEL1
CY_IN3
CY_IN2
CY_IN1
PB_IN3
PB_IN2
PB_IN1
2-L3
3-L3
D4SEL2
D4SEL1
1-L1
L1OUT
L3OUT
1-L3
2-L2
1-L2
CY_IN3
GNDVD
GNDVD
GNDVD
GNDVD
GNDVD
GNDVD
PB_OUTD
CY_OUTD
GNDVD
PR_OUTD
D4SEL2
-5VVD
+5VVD
D4SEL1
PR_IND
PB_IND
CY_IND
470J
470J
D4 IN3
Scanning Line
Progressive/Interlace
Aspect Ratio
Aspect Ratio
Scanning Line
Progressive/Interlace
Aspect Ratio
Progressive/Interlace
Scanning Line
Scanning Line
Progressive/Interlace
Aspect Ratio
CY
PB
PR
CY
PB
PR
CY
PB
PR
CY
PB
PR
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
10mA
MAX35mA
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
*
470J
*
*
*
*
*
MAX35mA
*
*
*
*
*
*
*
*
TO Analog Video PWB
FFC
**
*
*
*
1/50(MA)
1/50(MA)
1/50(MA)
1/50(MA)
1/50(MA)
1/50(MA)
1/50(MA)
1/50(MA)
1/50(MA)
D Terminal Section
B
L
H
A
H
HIN3
IN21X,1Y
3X,3Y
OUT
L
2X,2YLH
0X,0YLIN1
LH
H
IN2
IN3
SW2SW1
L,O
H
L,O
HIN1
L,O
L,O
OUT
D4 IN2 D4 IN1 D4 OUT
Schematic Diagram (PART-13)
Model No.TX-NA5008
(5008JJ Only)
C2934
102K
C2933
102K
C2932
102K
C2931
102K
R2918
1M
R2917
1M
C2930
R2916
75
R2915
75
C2929
R2913
1M C2928
R2912
75
R2911
75
R2910
75
R2908
75
R2907
75
R2906
75
R2905
75
R2904
75
C2927 105Z
C2926 105Z
C2925 105Z
C2924 105Z
C2923 105Z
C2922 105Z
C2921 105Z
C2920 105Z
C2919 105Z
C2918
C2917
C2916
C2912
C2911
R2903
4.7
C2908
104Z
C2907
104Z
C2906
104Z
C2903
104Z
R2902
22
R2901
4.7
R2900
10K
C2913
C2914
C2915
P2902
NSCT-14P2510
16
8
9
10
11
12
13
14
15
7
6
5
4
3
2
1
P2903
NSCT-14P2510
16
8
9
10
11
12
13
14
15
7
6
5
4
3
2
1
P2904
NSCT-14P2510
16
8
9
10
11
12
13
14
15
7
6
5
4
3
2
1
P2901
NSCT-14P2510
16
8
9
10
11
12
13
14
15
7
6
5
4
3
2
1
R2914
75
R2909
75
R2923
75
R2924
75
R2921
75
R2920
75
R2919
75
Q2902
TC4052BF
10Y
22Y
3YCOM
43Y
51Y
6INH
7VEE
8VSS 9
B
10
A
11
3X
12
0X
13
XCOM
14
1X
15
2X
16
VDD
Q2901
TC4052BF
10Y
22Y
3YCOM
43Y
51Y
6INH
7VEE
8VSS 9
B
10
A
11
3X
12
0X
13
XCOM
14
1X
15
2X
16
VDD
R2922
75
L2900
LBC2518T4R7M
L2901
LBC2518T4R7M
Q2900
NJM2586AM
1CH1 IN1
2SW1
3CH1 IN2
4SW2
5CH1 IN3
6GND
7V+1
8CH2 IN1
9GND
10 CH2 IN2
11 GND
12 CH2 IN3 13
CH3 IN3
14
GND
15
CH3 IN2
16
V-1
17
CH3 IN1
18
V-2
19
GND
20
CH3 OUT
21
V+2
22
CH2 OUT
23
PS
24
CH1 OUT
R2925
10K
R2926
10K
C2904
220/6.3(MA)
C2905
220/6.3(MA)
C2910 C2909
220/6.3(MA)
P2900B NSCT-17P2147
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
U0056 BAVD-0205
A
1
2
3
4
BCDE
BAVD-0203 PART-12:C2

COAX1 COAX1
COAX3
OPT2
OPT1
OPT3
OPT1
OPT2
OPT3
GNDDG
RI
GNDDG
SEL1_COAX
SEL1_OPT
SEL1_COAX
SEL1_OPT
COAX2
232TXD
232RXD
SEL_SPDIF
DIGSEL1
DIGSEL2
DIGSEL3
DIGSEL1
DIGSEL2
DIGSEL3
GND_ARM
+3.3VST
GNDDG
232TXD
232RXD
RI
+5VDG
OPTF
COAX3
COAX2
SEL_SPDIF
GNDDAC
DG IN Section
Schematic Diagram (PART-16)
COAX1
COAX3
COAX2
DIGITAL IN/OUT
OPT1
+5.0V
OPT2
OPT3
RI
+3.3V
52mA
2.5mm pich
OPTF
SEL_SPDIF
+5.0V
+5.0V
Model No.TX-NR3008/NR5008/NA5008,DTR-70.2/80.2,PR-SC5508,DHC-80.2
R3897
75
C3896
101J
L3888
LBC2518T470M
R3901
47
C3900
104Z
R3902
47
C3902
104Z
R3909
47
C3910
104Z
R3922
220K
R3898
220K
P3886
7
1
2
3
4
5
6C3886
104K
C3894
104K
L3887
LBC2518T2R2M
R3895
10
L3886
LBC2518T2R2M
L3884
LBC2518T2R2M
C3887
101J
C3889
101J
R3905
330
R3906
330
C3909
102K
C3911
102K
R3894
10K
C3895080D
C3898080D
R3899
10K
C3893080D
R3893
10K
R3892
82K
C3891 104
Q3885TC74VHC157FT
1SELECT
21A
31B
41Y
52A
62B
72Y
8GND 9
3Y
10
3B
11
3A
12
4Y
13
4B
14
4A
15
ST
16
VCC
R3900
82K
R3896
82K
R3904
10K
R3907
10K
R3903
10K
C3905
104Z
Q3888
ICL3221ECVZ
16 FORCEOFF
15 VCC
14 GND
13 T1OUT
12 FORCEON
11 T1IN
10 INVALID
9R1OUT 8
R1IN
7
V-
6
C2-
5
C2+
4
C1-
3
V+
2
C1+
1
EN C3901
1/50(UTSP)
C3903
1/50(UTSP)
C3906
1/50(UTSP)
C3907
1/50(UTSP)
C3904
100/16(VR)
L3889
LBC2518T470M
R3911
220
Q3887TC74VHC157FT
1SELECT
21A
31B
41Y
52A
62B
72Y
8GND 9
3Y
10
3B
11
3A
12
4Y
13
4B
14
4A
15
ST
16
VCC
Q3889TC74VHC157FT
1SELECT
21A
31B
41Y
52A
62B
72Y
8GND 9
3Y
10
3B
11
3A
12
4Y
13
4B
14
4A
15
ST
16
VCC
C3899 104
C3908 104
R3913
75
R3914
10
R3915
220K
C3892
104K
C3897104Z
R3908
330
C3734104Z
R7202
10K
R3910
330
R3916
47
R3917
47
R3918
330
R3919
330
R3920
330
C3890 104
C3888 100/16
+
L3885
LBC2518T470M
L3890
LBC2518T470M
C3912 100/16
+
R3921
75
R3923
10
JL3889A NSCT-5P896
5
4
3
2
1
U3885
JSR1165-001recieving
2
GND
3
VCC
1
IN
U3886
JSR1165-001recieving
2
GND
3
VCC
1
IN
P3888
MSJ-035-22
2
3
1
C3885 NC
P3885B
NSCT-11P2191
11
10
9
8
7
6
5
4
3
2
1
U3884
JSR1165-001recieving
2
GND
3
VCC
1
IN
Q3886
74HCU04F
1
2
3
4
5
6
7GND 8
OUT4
9
IN4
10
OUT5
11
IN5
12
OUT6
13
IN6
14
VCC
P3887
MDS-09P-V-01(DSUB9P)
11
5
9
4
8
3
7
2
6
1
10
U0054 BAETC-0246
SCHEMATIC DIAGRAMS-16
DG AUDIO IN SECTION
TX-NR3008/ 5008, TX-NA5008, DTR-70.2/ 80.2, PR-SC5508, DHC-80.2
A
1
2
3
4
5
BCDEFGH
TO BAHDM-0157
PART-29:B1
TO BADG-0208
PART-18:G2~H2
Other manuals for TX-NR5008
2
This manual suits for next models
2
Table of contents
Other Onkyo Receiver manuals

Onkyo
Onkyo TX-SR383 Manual

Onkyo
Onkyo TX-NR3010 User manual

Onkyo
Onkyo tx-sr577b User manual

Onkyo
Onkyo TX-SR608 User manual

Onkyo
Onkyo TX-L5 User manual

Onkyo
Onkyo DR-S2.2 User manual

Onkyo
Onkyo HT-R640 Manual

Onkyo
Onkyo TX-NR801 - AV Receiver User manual

Onkyo
Onkyo TX-NR525 User manual

Onkyo
Onkyo TX-NR509 Mounting instructions

Onkyo
Onkyo HT-R391 User manual

Onkyo
Onkyo TX-NR929 User manual

Onkyo
Onkyo TX-NR609 User manual

Onkyo
Onkyo TX-8511 User manual

Onkyo
Onkyo TXSR574 - AV Receiver User manual

Onkyo
Onkyo HT-R980 User manual

Onkyo
Onkyo RF-EX6 User manual

Onkyo
Onkyo TX-8270 User manual

Onkyo
Onkyo TX-SR601E User manual

Onkyo
Onkyo HT-R391 User manual
