Benutzerhandbuch
(YUNTO Q 450, YUNTO Q 700, YUNTO Q 1250)
Version: 16. August 2010
Deutschland Italien Schweiz
Online USV-Systeme AG
Dreimühlenstraße 4
D-80469 München
Tel: [phone]
Fax: [phone]
Internet:
http://www.online-usv.de/
Hotline Hardware:
Tel: [phone]
Hotline Software:
Tel: [phone]
Online UPS Systems S.r.l.
Via Edison 12
I-20058 Villasanta (MI)
Tel.: [phone]
Fax: [phone]
Internet:
http://www.online-ups.it/
Online USV-Systeme AG
Eigenheimstraße 11
CH-8304 Wallisellen
Tel: [phone]
Fax: [phone]
Internet:
http://www.online-usv.ch/

2
Inhalt
1. Einleitung ...............................................................................................3
2. Sicherheitshinweise..............................................................................3
3. Anzeige- und Bedienelemente.............................................................6
4. Installieren und einschalten.................................................................7
5. Fehler beheben......................................................................................9
6. Technische Daten................................................................................11
6.1 Elektrische Spezifikation.......................................................................11
6.2 Typische Überbrückungszeit (Batteriebetrieb).....................................12
6.3 Maße und Gewichte…………......………………………....…………….. 12
6.4 Betriebsumgebung................................................................................12
6.5 Schnittstellenanschluß..........................................................................12
7. Anhang .................................................................................................13
Abbildungsverzeichnis
Abbildung 1: Anschließen der USV................................................................8
Abbildung 2: Vorder- und Rückansicht YUNTO Q 450 ................................13

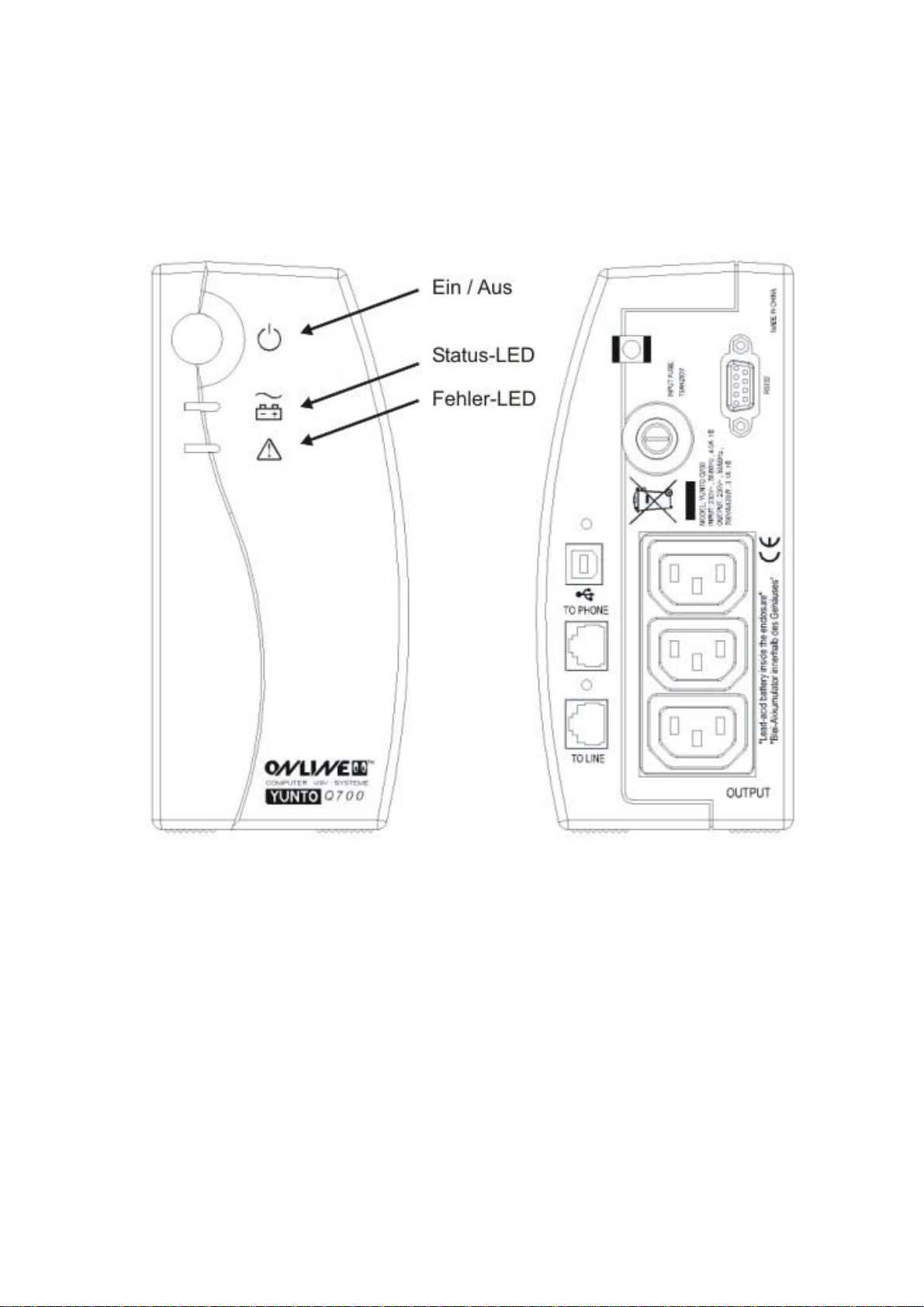

Abbildung 3: Vorder- und Rückansicht YUNTO Q 700 ................................14
Abbildung 4: Vorder- und Rückansicht YUNTO Q 1250 ..............................15

3
1. Einleitung
Die Online USV YUNTO Q-Serie ist eine neuentwickelte Line-Interactive-
USV (Unterbrechungsfreie Stromversorgung). Sie schützt PCs optimal vor
Stromausfällen, Spannungseinbrüchen, Unter- und Überspannungen,
Spannungsspitzen und Transienten.
2. Sicherheitshinweise
VOR INSTALLATION UND INBETRIEBNAHME DAS
BENUTZERHANDBUCH UND DIE SICHERHEITSHINWEISE
AUFMERKSAM LESEN UND BEACHTEN!
Transport
•USV nur in der Originalverpackung transportieren (Schutz gegen Stoß
und Schlag).
Aufstellung
•Die USV ist für den Betrieb in geschlossenen Räumen konzipiert.
•Wird die USV aus kalter Umgebung in den Arbeitsraum gebracht, kann
Betauung auftreten. Vor Inbetriebnahme muß die USV absolut trocken
sein. Deshalb eine Aklimatisationszeit von mindestens zwei Stunden
abwarten.
•USV nicht in der Nähe von Wasser oder in feuchter Umgebung
aufstellen.
•USV nicht in direktem Sonnenlicht oder in der Nähe von Wärmequellen
aufstellen.

4
Anschluß
•USV nur an eine geerdete Schutzkontaktsteckdose anschließen.
•Steckdose der Hausinstallation (Schutzkontaktsteckdose) muß leicht
zugänglich sein und sich in der Nähe der USV-Anlage befinden.
•Zum Anschluß der USV an die Steckdose der Hausinstallation
(Schutzkontaktsteckdose) nur ein VDE-geprüftes und CE-
gekennzeichnetes Stromkabel (z.B. das Ihres Computers) verwenden.
•Zum Anschluß der Verbraucher an die USV nur VDE-geprüfte und CE-
gekennzeichnete Stromkabel verwenden.
•Keine Haushaltsgeräte, wie beispielsweise Haartrockner, an USV-
Ausgangssteckdosen anschließen.
•Keine Geräte an die USV-Ausgangssteckdosen anschließen, die die
USV überlasten (z. B. Laserdrucker).
•Leitungen so verlegen, daß niemand darauf treten oder darüber
stolpern kann.
•Installierbar durch den Betreiber.
•Bedienung durch jedermann ohne Vorkenntnisse.
•Bei der Installation dieses Gerätes ist darauf zu achten, daß die
Summe der Ableitstöme der USV und der angeschlossenen
Verbraucher den Maximalwert von 3.5mA nicht überschreiten.
Betrieb
•Stromkabel während des Betriebs nicht von der USV oder der
Steckdose der Hausinstallation (Schutzkontaktsteckdose) abziehen, da
sonst die Schutzerdung der USV und aller angeschlossenen
Verbraucher aufgehoben wird.
•Die USV verfügt über eine eigene, interne Stromquelle (Batterien). Die
USV-Ausgangssteckdosen können stromführend sein, selbst wenn die
USV nicht an die Steckdose der Hausinstallation angeschlossen ist.
•Zum völligen Abschalten der USV zunächst den Schalter „Ein/Aus“
drücken und dann das Stromkabel herausziehen.
•Darauf achten, daß keine Flüssigkeit oder sonstige Fremdkörper in die
USV gelangen.

5
Wartung, Service, Störungen
•Die USV enthält Spannungen, die gefährlich sind. Reparaturen sind
grundsätzlich nur von qualifiziertem Wartungspersonal durchzuführen.
•Achtung - Gefahr von Stromschlägen. Selbst nach Trennung vom
Stromversorgungsnetz bleiben Bauteile innerhalb der USV an der
Batterie angeschlossen und befinden sich unter gefährlichem
Spannungspotential. Vor der Durchführung von Service- und
Wartungsarbeiten Batterieversorgungskreis trennen und
Spannungsfreiheit prüfen.
•Das Auswechseln der Batterien ist von Personal mit Sachkenntnis über
Batterien und Kenntnis über die geforderten Vorsichtsregeln
durchzuführen und zu überwachen. Unbefugte Personen sind von den
Batterien fernzuhalten.
•Achtung – Gefahr von Stromschlägen. Der Batteriekreis ist nicht von
der Eingangsspannung isoliert. Zwischen den Batterieanschlüssen und
der Erde können gefährliche Spannungen auftreten. Überprüfen Sie vor
Beginn der Arbeiten die Spannungsfreiheit.
•Batterien können Stromschlag verursachen und weisen hohen
Kurzschlußstrom auf. Bei Arbeiten mit Batterien sind u. a. folgende
Vorsichtsmaßregeln zu beachten:
- Armbanduhren, Ringe oder andere Metallgegenstände entfernen.
- nur Werkzeuge mit isolierten Griffen verwenden.
•Beim Austauschen der Batterien dieselbe Anzahl und denselben
Batterietyp verwenden.
•Batterien nicht ins Feuer werfen, die Batterien könnten explodieren.
•Batterien nicht öffnen oder zerstören. Freigesetztes Elektrolyt ist
schädlich für Haut und Augen. Es kann giftig sein.
•Zum Schutz vor einem Brand darf die Sicherung nur durch einen
gleichen Typ mit gleichem Nennwert ersetzt werden.
•Verbrauchte Batterien umweltgerecht entsorgen.
•USV nicht auseinanderbauen.

6
3. Anzeige- und Bedienelemente
Die LEDs an der Gerätevorderseite zeigen zusammen mit dem akustischen
Signal (Pfeifton) den Betriebszustand der USV an.
Schalter und
LED Symbol Funktion
Ein/Aus USV ein- und ausschalten.
Status-LED
(grün)
1. leuchtet: Eingangsspannung in
Ordnung, USV
arbeitet im Normalbetrieb.
2. blinkt: Eingangsspannung außerhalb
der zulässigen Toleranzen, Versorgung
der Verbraucher aus der Batterie der
USV (Batteriebetrieb).
3. aus: Keine Spannung am USV-Eingang
oder
Batterie entladen oder
USV ausgeschaltet.
Fehler-LED
(rot) 1. blinkt: Die USV ist überlastet oder ein
Test der Batterie ist fehlgeschlagen.
2. leuchtet: USV-Fehler.
Akustisches
Signal Funktion
Pfeifton für 2
Sekunden USV wird gestartet.
1 Ton alle 4 sec Stromausfall: Versorgung der Verbraucher aus der
Batterie der USV (Batteriebetrieb).
1 Ton jede sec Batteriekapazität gering: USV arbeitet im Batteriebetrieb, die Batterien sind nahezu entladen,
die USV wird sich in kürze abschalten.

7
1 Ton alle 2 sec
Batterie nicht vollständig geladen: USV arbeitet im
Normalbetrieb, die Batterie ist nicht vollständig
geladen; sollte ein Stromausfall eintreten, ist die
Überbrückungszeit geringer als der Nennwert.
3 Töne alle 2 sec Batteriewechsel notwendig.
2 Töne alle 2 sec
Batterieladung nicht möglich: USV kann die Batterie
nicht aufladen. Bitte sehen Sie im Kapitel Fehler
beheben nach, wie Sie die Störung beseitigen
können.
1 Ton jede
halbe sec Überlast. Bitte sehen Sie im Kapitel Fehler beheben nach, wie Sie die Störung beseitigen können.
Permanenter Ton Fehler: bitte kontaktieren Sie Ihren Händler.
4. Installieren und einschalten
1) Überprüfen Sie den Verpackungskarton und den Inhalt auf Schäden.
Sollten Sie Schäden feststellen, informieren Sie sofort den Spediteur.
Bewahren Sie die Verpackung für künftige Verwendungszwecke auf.
2) Schließen Sie die USV an eine Schutzkontaktsteckdose an (siehe
Abbildung 1). Die USV startet nach Betätigung des -Tasters an der
Frontseite der USV. Während des Startvorgangs ertönt ein Piepston und
beide LEDs an der Front der USV leuchten für 2 Sekunden.
Anschließend leuchtet die grüne LED kontinuierlich. Dies zeigt die
einwandfreie Funktion der USV an.
3) Betreiben Sie die USV für mindestens 2 Stunden ohne angeschlossene
Verbraucher am Netz, um die Batterien zu laden. Sie können die USV
bereits nutzen, wenn die Batterien noch geladen werden, allerdings ist
die Überbrückungszeit bei Stromausfall geringer als der Nennwert. Es
dauert maximal 8 Stunden bis die Batterien vollständig geladen sind.
Hinweis:
Wenn die USV weiterhin pfeift oder die grüne LED nicht leuchtet,
obwohl die USV an die Schutzkontaktsteckdose der Hausinstallation
angeschlossen ist, sehen Sie bitte im Kapitel Fehler beheben nach,
wie die Störung beseitigt werden kann.

8
4) Schalten Sie die Verbraucher ab, die die USV absichern soll. Schließen
Sie diese Verbraucher an die USV-Ausgangssteckdosen an.
5) Schalten Sie die abzusichernden Verbraucher nacheinander ein.

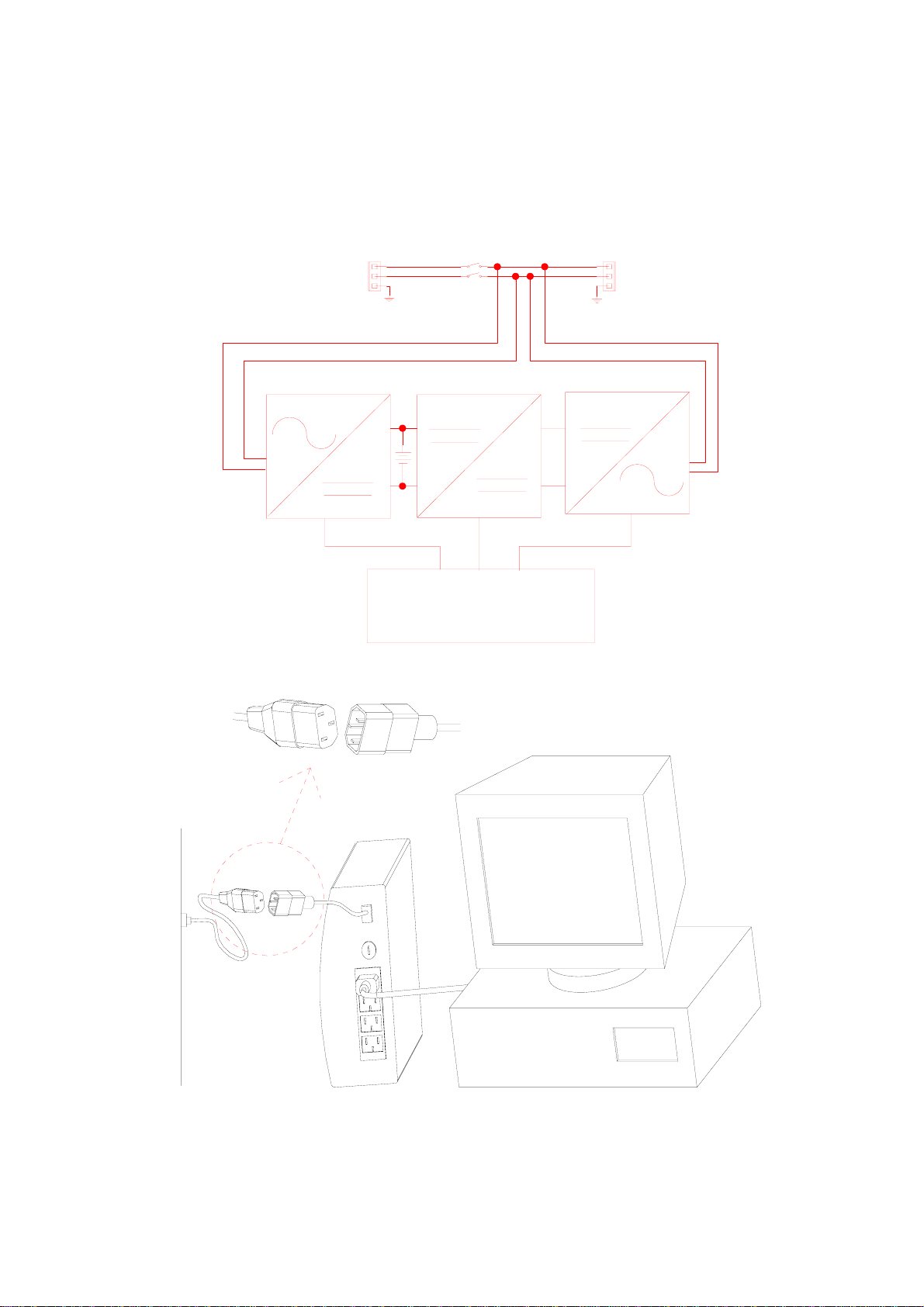

230V~ 50/60Hz 230~ 50/60Hz
MAIN BLOCK DIAGRA
M
AC INTPUT
Relay
AC OUTPUT
Inverter
DC Converter
Charger
Interface
CNTL 70X3
Abbildung 1: Anschließen der USV

9
5.Fehler beheben
Wenn die USV nicht einwandfrei arbeitet, versuchen Sie bitte anhand
folgender Tabelle das Problem zu lösen.
Problem Mögliche
Ursache Abhilfe
Keine Spannung
am USV-Eingang
Überprüfen Sie die Steckdose
der Hausinstallation und das
USV-Eingangsstromkabel,
indem Sie einen anderen Ver-
braucher mit diesem Strom-
kabel an dieser Steckdose
betreiben.
Keine Anzeige,
kein Pfeifton, ob-
wohl die USV an
die Schutzkontakt-
steckdose der
Hausinstallation
angeschlossen ist. Die Sicherung
der USV ist
durchgebrannt
Ersetzen Sie die Sicherung der
USV durch eine gleichen Typs
und gleichem Nennwert.
Ausfall der
Stromversorgung
Nicht notwendig, Verbraucher
werden von der USV mit Strom
versorgt.
USV Eingangs-
stromkabel nicht
angeschlossen
Stellen Sie sicher, daß das
Eingangsstromkabel der USV
korrekt angeschlossen ist.
Grüne LED blinkt,
rote LED aus,
1 Ton alle 4 sec Eingangsstrom-
kabel schadhaft Bitte wenden Sie sich an Ihren Händler.
Grüne LED blinkt,
rote LED aus,
1 Ton jede sec
Batterie nahezu
entladen
Laden Sie die USV wie im Kap.
Installieren und einschalten
beschrieben auf. Sollte die Feh-
lermeldung anschließend immer
noch erscheinen, wird die USV
während eines Stromausfalls
nicht arbeiten oder sich nach
kurzer Zeit abschalten. Wenden
Sie sich bitte an Ihren Händler.

10
Grüne LED
leuchtet, rote LED
blinkt, 2 Töne alle
2 sec.
Batterie kann
nicht geladen
werden, Ladeteil
defekt
Bitte wenden Sie sich an Ihren
Händler.
Grüne LED
leuchtet, rote LED
blinkt, 1 Ton jede
halbe sec.
Es sind zu viele
Verbraucher an
der USV ange-
schlossen
Reduzieren Sie die Anzahl der
Verbraucher am USV-Ausgang,
bis die USV nicht mehr pfeift.
Kurzschluß am
USV-Ausgang
Entfernen Sie alle Verbraucher
vom USV-Ausgang und kon-
taktieren Sie Ihren Händler.
Belastung des
USV-Ausgangs
größer als 120%
Reduzieren Sie die Anzahl der
Verbraucher am USV-Ausgang,
bis die USV nicht mehr pfeift.
Grüne LED aus,
rote LED leuchtet,
permanenter Ton.
USV Fehler Kontaktieren Sie Ihren Händler.
Bei Benachrichtigung der Serviceabteilung halten Sie bitte folgende
Informationen bereit:
1. Modellnummer, Seriennummer
2. Datum, an dem das Problem auftrat
3. Ausführliche Beschreibung des Problems

11
6. Technische Daten
6.1 Elektrische Spezifikation
Modell YUNTO Q 450 YUNTO Q 700 YUNTO Q1250
EINGANG
Spannung 230 VAC (197 - 262 VAC)
Frequenz 50 Hz ±4Hz ; 60Hz±4Hz
Maximaler
Strom 2.6 A 4.0 A 7.0 A
Phase 1ψ2W, Ground
AUSGANG
Leistung 450 VA
270 W 700 VA 420 W 1250 VA 750 W
Spannung 230 VAC ±10 %
Frequenz 50 Hz ±1Hz ; 60 Hz ±1Hz
Wellenform STEP
Aufladezeit 8hr up to 90%
Line mode ≧105%, ≦130% load 3 minutes to fault
Line mode > 130% 7s to fault
Battery mode ≧105% ≦120%
load
20s to shutdown
Overload
protection
Battery mode > 120% load 5s to shutdown
Die Geräte haben CE-Kennzeichen und erfüllen folgende Normen:
EN 62040-1-1: 2003
IEC 60950-1: 2001
EN 50091-2: 1995
EN 62040-2: 1999
EN 61000-2-2: 1990
IEC 61000-4-2: 2001
IEC 61000-4-3: 2001
IEC 61000-4-4: 2001
IEC 61000-4-5: 2001

12
6.2 Typische Überbrückungszeit(Batteriebetrieb)
Typische Werte bei 25°C in Minuten:
Modell 100 % Last 50 % Last
YUNTO Q 450 3 6
YUNTO Q 700 2.5 6
YUNTO Q1250 3 6
6.3 Maße und Gewichte
Modell Dimensions
W x H x D (mm) Net Weight, kg Gross Weight, kg
YUNTO Q 450 80*180*235 3.5 4.5
YUNTO Q 700 80*180*235 3.6 4.6
YUNTO Q1250 95*240*285 6.5 7.9
6.4 Betriebsumgebung
Temperatur bei Betrieb: 0 °C bis 40 °C
Temperatur bei Lagerung: -15 °C bis 40 °C
Relative Feuchte bei Betrieb: 20% bis 90%
6.5 Schnittstellenanschluß
Über die Schnittstellenanschlüsse RS-232 und USB an der Rückseite der
USV kann ein Computer angeschlossen werden. Dieser Anschluß
ermöglicht
•die Überwachung der USV,
•die Überwachung des Stromversorgungsnetzes,
•die Sicherung von Daten,
•die Abschaltung des Computers und
•die Abschaltung der USV.
Die RS232-Schnittstelle wird an einer 9-poligen Sub-D-Buchse zur
Verfügung gestellt.
Beschreibung der PIN-Belegung:
Pin Symbol Means
2 RXD Received data
3 TXD transmitted data
5 GND Ground

13
7. Anhang
Abbildung 2: Vorder- und Rückansicht YUNTO Q 450

14
Abbildung 3: Vorder- und Rückansicht YUNTO Q 700

15
Abbildung 4: Vorder- und Rückansicht YUNTO Q 1250

16
User Manual
(YUNTO Q450, YUNTO Q700, YUNTO Q1250)
Germany Italy Switzerland
Online USV-Systeme AG
Dreimühlenstraße 4
D-80469 München
Tel: [phone]
Fax: [phone]
Internet:
http://www.online-usv.de/
Hotline hardware:
Tel: [phone]
Hotline software:
Tel:[phone]
Online UPS Systems S.r.l.
Via Edison 12
I-20058 Villasanta (MI)
TEL:[phone]
Fax: [phone]
Internet:
http://www.online-ups.it/
Online USV-Systeme AG
Industriestraße 26
CH-8604 Volketswil
Tel: [phone]
Fax:[phone]
Internet:
http://www.online-usv.ch/

17
Contents
1. Introduction..........................................................................................18
2. Safety Instructions ..............................................................................18
3. Indicators and Operating Controls....................................................22
4. Installation and Start Up.....................................................................23
5. Troubleshooting ..................................................................................24
6. Technical data......................................................................................26
6.1 Electrical specifications..................................................................26
6.2 Typical stored energy time (Battery mode)....................................27
6.3 Dimensions and weights ................................................................27
6.4 Operating environment...................................................................27
6.5 Port connectors..............................................................................27
7. Appendix ..............................................................................................28
List of Figures
Figure 1: Connection of the UPS ……………………………………………….23
Figure 2: Front and back view of YUNTO Q450 ……………………………...28
Figure 3: Front and back view of YUNTO Q700 ………………………...……29
Figure 4: Front and back view of YUNTO Q1250 …………………………….30

18
1. Introduction
The ONLINE YUNTO Q-Series is a newly developed line interactive UPS
(uninterruptible power supply). It provides perfect protection for personal
computers against power failures. It also provides spike suppression and line
noise filtering to protect critical equipment.
2. Safety Instructions
PLEASE READ THROUGH AND FOLLOW THE USER MANUAL AND
THE SAFETY INSTRUCTIONS BEFORE INSTALLING THE UNIT AND
STARTING IT UP!
Transport
•Please transport the UPS system only in the original packaging (to
protect against shock and impact).
Set-up
•The UPS is designed for indoor operation.
•Condensation may occur if the UPS system is moved directly from a
cold to a warm environment. The UPS system must be absolutely dry
before being installed. Please allow an acclimatisation time of at
least two hours.
•Do not install the UPS system near water or in damp environments.
•Do not install the UPS system where it would be exposed to direct
sunlight or near heat.

19
Installation
•Connect the UPS system only to socket outlet with earthing contact
(Schuko-socket outlet).
•The building wiring socket outlet (Schuko-socket outlet) must be easily
accessible and close to the UPS system.
•Use only VDE-approved, CE-marked power cable (e.g. the power cable of
your computer) to connect the UPS system to the building wiring socket
outlet (Schuko-socket outlet).
•Use only VDE-approved, CE-marked power cables to connect the loads
to the UPS system.
•Do not connect domestic appliances such as hair dryers to UPS output
sockets.
•Do not connect appliances or items of equipment, which would overload
the UPS system (e.g. laser printers), to the UPS outlet socket.
•Place cables in such a way that no one can step on or trip over them.
•This is operator installable.
•The UPS can be operated by any individuals with no previous experience.
•With the installation of the equipment it should prevented, that the sum of
the leakage current of the UPS and the connected consumer does not
exceed 3.5mA.
Operation
•Do not disconnect the mains cable on the UPS system or the building
wiring socket outlet (Schuko-socket outlet) during operation since this
would cancel the protective earthing of the UPS system and of all
connected loads.
•The UPS system features its own, internal current source (batteries).
The UPS output sockets may be electrically live even if the UPS system is
not connected to the building wiring socket outlet.
•In order to fully disconnect the UPS system, first press the switch
then disconnect the mains lead.
•Ensure that no fluids or other foreign objects can enter the UPS system.

20
Maintenance, servicing and faults
•The UPS system operates with hazardous voltages. Only qualified
maintenance personnel may carry out repairs.
•Caution - risk of electric shock. Even after the unit is disconnected
from the mains power supply (building wiring socket outlet), components
inside the UPS system are still connected to the battery and are still
electrically live and dangerous. Before carrying out any kind of servicing
and/or maintenance, disconnect the batteries and verify that no current
is present.
•Only persons adequately familiar with batteries and with the required
precautionary measures may exchange batteries and supervise
operations. Unauthorised persons must be kept well away from the
batteries.
•Caution - risk of electric shock. The battery circuit is not isolated from
the input voltage. Hazardous voltages may occur between the battery
terminals and the ground. Before touching, verify that no voltage is
present!
•Batteries may cause electric shock and have a high short-circuit current.
Please take the precautionary measures specified below and any other
measures necessary when working with batteries:
- remove wristwatches, rings and other metal objects.
- use only tools with insulated grips and handles.
•When replacing the batteries, use same number and same type of
batteries.
•Do not attempt to dispose of batteries by burning them. This could
cause battery explosion.
•Do not open or destroy batteries. Escaping electrolyte can cause injury
to the skin and eyes. It may be toxic.
•Please replace the fuse only by a fuse of the same type and of the same
amperage in order to avoid fire hazards.
•Do not dismantle the UPS system.
•Exhausted batteries should be given to a recycling company.
