Optika Modular series User manual

Model

CLD-01

Modular Series

INSTRUCTION MANUAL

v 1.0 2018

Page 2

SUMMARY

Warning

Intended use

Overview

Assembly

Using the illuminator

Equipment disposal

Page 3

Warning

This cold light illuminator is a scientic precision instrument designed to last for many years with a minimum of

maintenance. It is built to high optical and mechanical standards and to withstand daily use.

We remind you that this manual contains important information on safety and maintenance, and that it must

therefore be made accessible to the instrument users.

We decline any responsibility deriving from incorrect instrument use uses that does not comply with this manual.

Intended use

For research and teaching use only. Not intended for any animal or human therapeutic or diagnostic use.

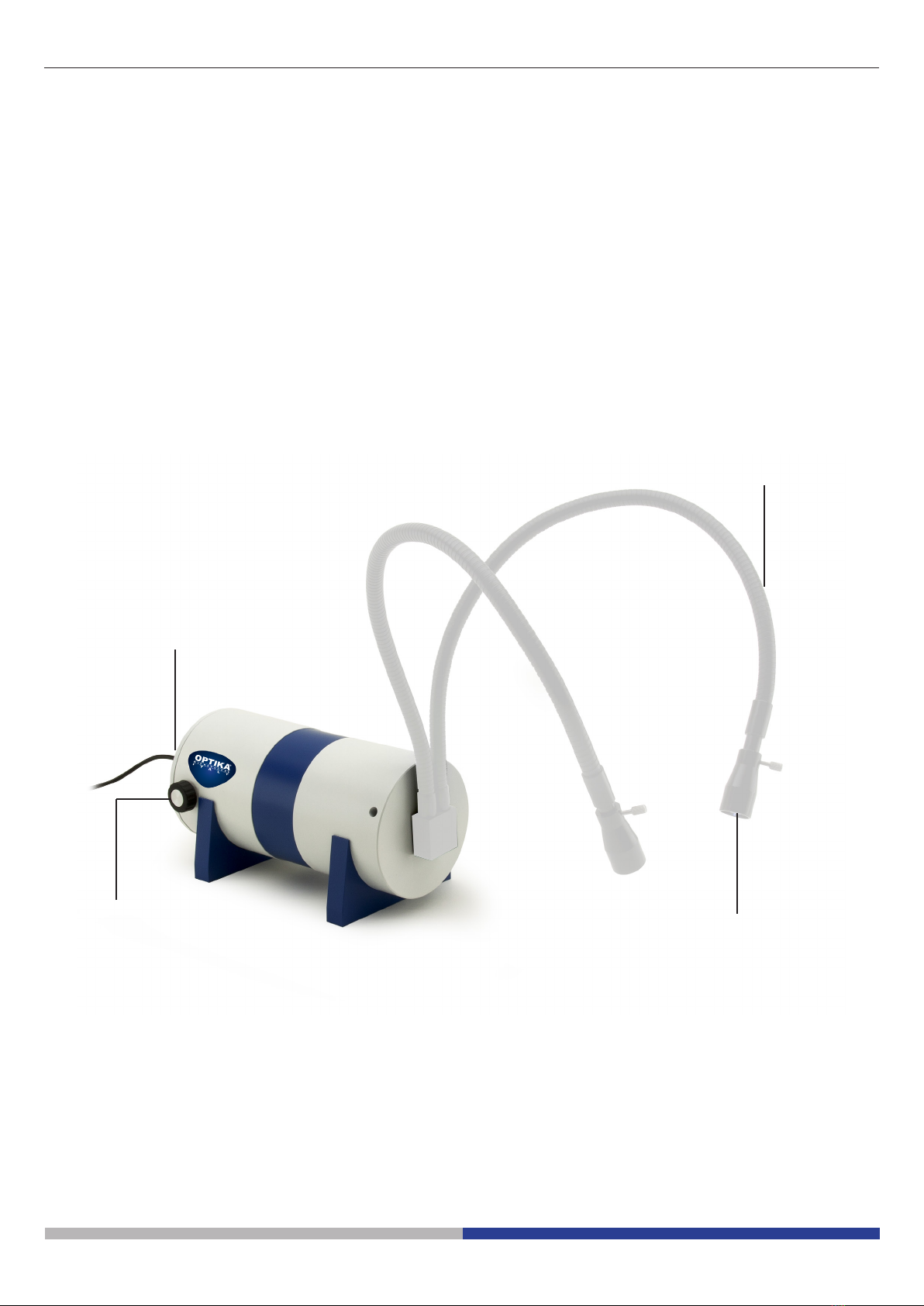

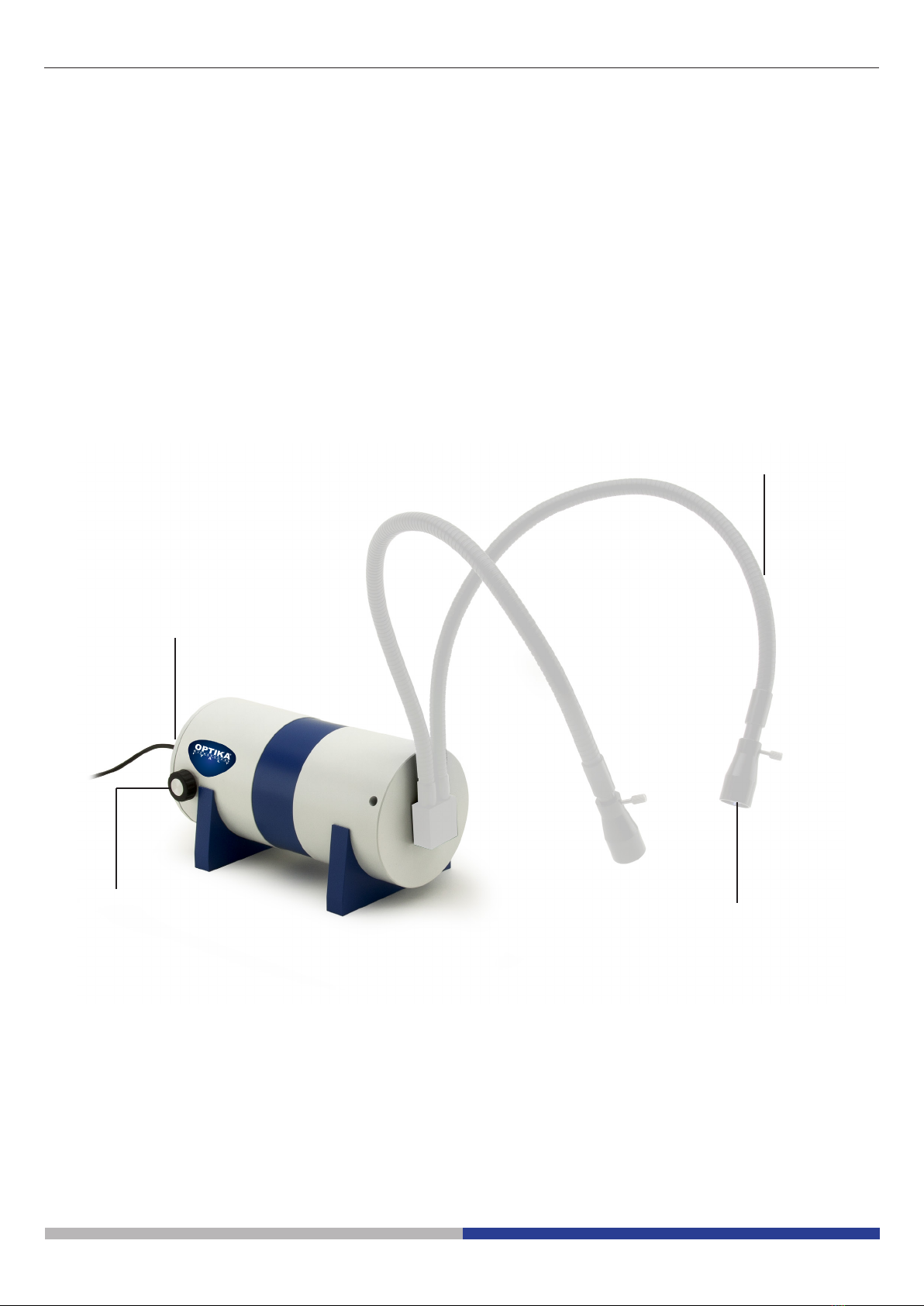

Overview (with CL-11.1 sold separately)

LIGHT

INTENSITY

KNOB

POWER SUPPLY

SOCKET

2-ARM LIGHT GUIDE

FOCUS LENS

Page 4

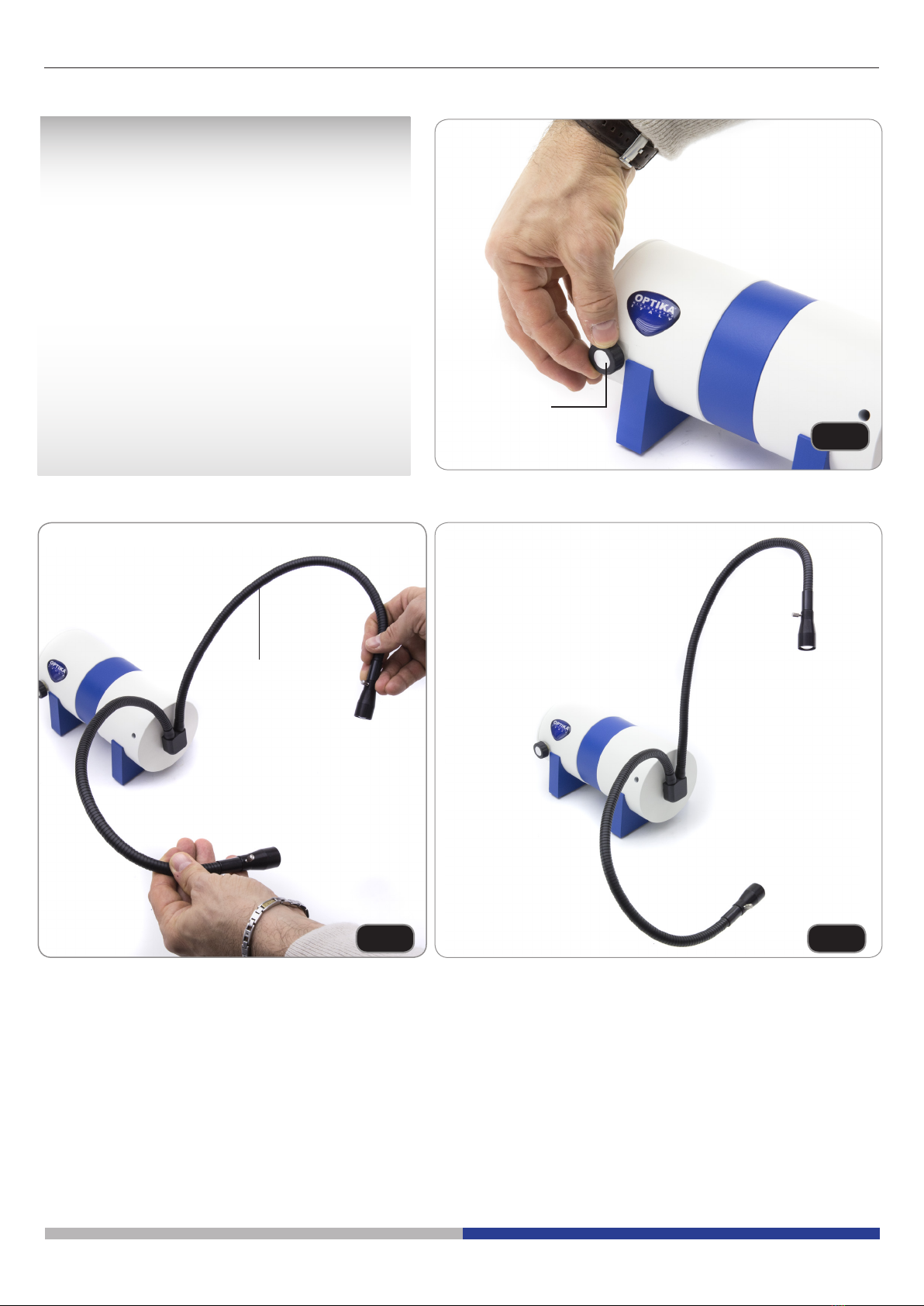

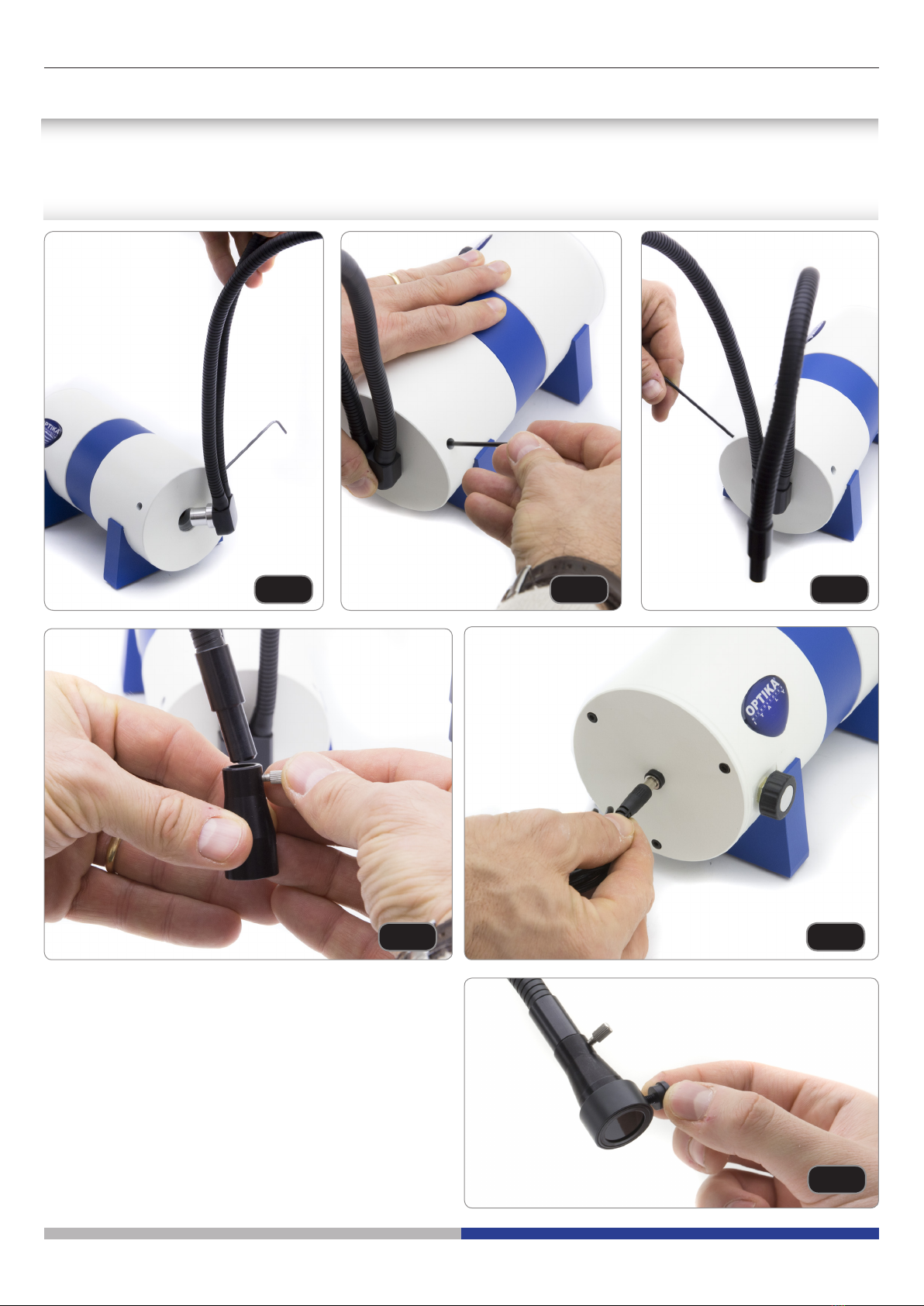

1. Insert the light guide connector in the light exit of the illuminator and lock the screws (Fig. 1-3)

2. Insert the focus lens on top of the light guide arms (Fig. 4)

3. Connect the power supply. (Fig. 5)

5. Assembly of optional accessories (CL-11.1 or CL-12)

Fig.1

Fig.5Fig.4

Fig.2 Fig.3

4. Connecting polarizing lters (Fig. 6)

Insert the polarizing lter on top of the focussing lens

and lock the xing screw.

Adjust the polarizing effect rotating each lter

according to the analyzer installed on the microscope

head.

Fig.6

Page 5

Fig.7

Fig.8 Fig.9

6. Using the Illuminator

Turn on the illuminator moving the light intensity

knob ① (Fig. 7).

Set the desired light intensity according the

specimen under examination.

Bend the self-supporting arms ②to aim the light

beam (Fig. 8).

Each arm can be oriented in a separate way, in

order to achieve a proper illumination (Fig. 9) ①

②

Page 6

Equipment disposal

Art.13 Dlsg 25 july 2005 N°151. “According to directives 2002/95/EC, 2002/96/EC and 2003/108/EC relating

to the reduction in the use of hazardous substances in electrical and electronic equipment and waste disposal.”

The basket symbol on equipment or on its box indicates that the product at the end of its useful life should be

collected separately from other waste.

The separate collection of this equipment at the end of its lifetime is organized and managed by the producer.

The user will have to contact the manufacturer and follow the rules that he adopted for end-of-life equipment

collection.

The collection of the equipment for recycling, treatment and environmentally compatible disposal, helps to prevent

possible adverse effects on the environment and health and promotes reuse and/or recycling of materials of the

equipment.

Improper disposal of the product involves the application of administrative penalties as provided by the laws in force.

Equipment disposal

Art.13 Dlsg 25 july 2005 N°151. “According to directives 2002/95/EC, 2002/96/EC and 2003/108/EC relating

to the reduction in the use of hazardous substances in electrical and electronic equipment and waste disposal.”

The basket symbol on equipment or on its box indicates that the product at the end of its useful life should be

collected separately from other waste.

The separate collection of this equipment at the end of its lifetime is organized and managed by the producer.

The user will have to contact the manufacturer and follow the rules that he adopted for end-of-life equipment

collection.

The collection of the equipment for recycling, treatment and environmentally compatible disposal, helps to prevent

possible adverse effects on the environment and health and promotes reuse and/or recycling of materials of the

equipment.

Improper disposal of the product involves the application of administrative penalties as provided by the laws in force.

Modello

CLD-01

Serie Modulare

MANUALE D’ISTRUZIONI

v 1.0 2018

Pagina 8

SOMMARIO

Avvertenza

Utilizzo previsto

Descrizione dello strumento

Assemblaggio

Uso dell’illuminatore

Smaltimento

Pagina 9

Avvertenza

Questo illuminatore LED a luce fredda è uno strumento scientico di alta precisione, progettato per durare a

lungo con una minima manutenzione; la realizzazione è secondo i migliori standard ottici e meccanici, per poter

essere utilizzato quotidianamente. Vi ricordiamo che questo manuale contiene informazioni importanti per la

sicurezza e per la manutenzione dello strumento, e deve quindi essere messo a disposizione di coloro che lo

utilizzeranno.

Decliniamo ogni responsabilità derivante da un utilizzo dello strumento non indicato nel presente manuale.

Utilizzo previsto

Solo per ricerca. Non è previsto alcun utilizzo di questo strumento per uso diagnostico.

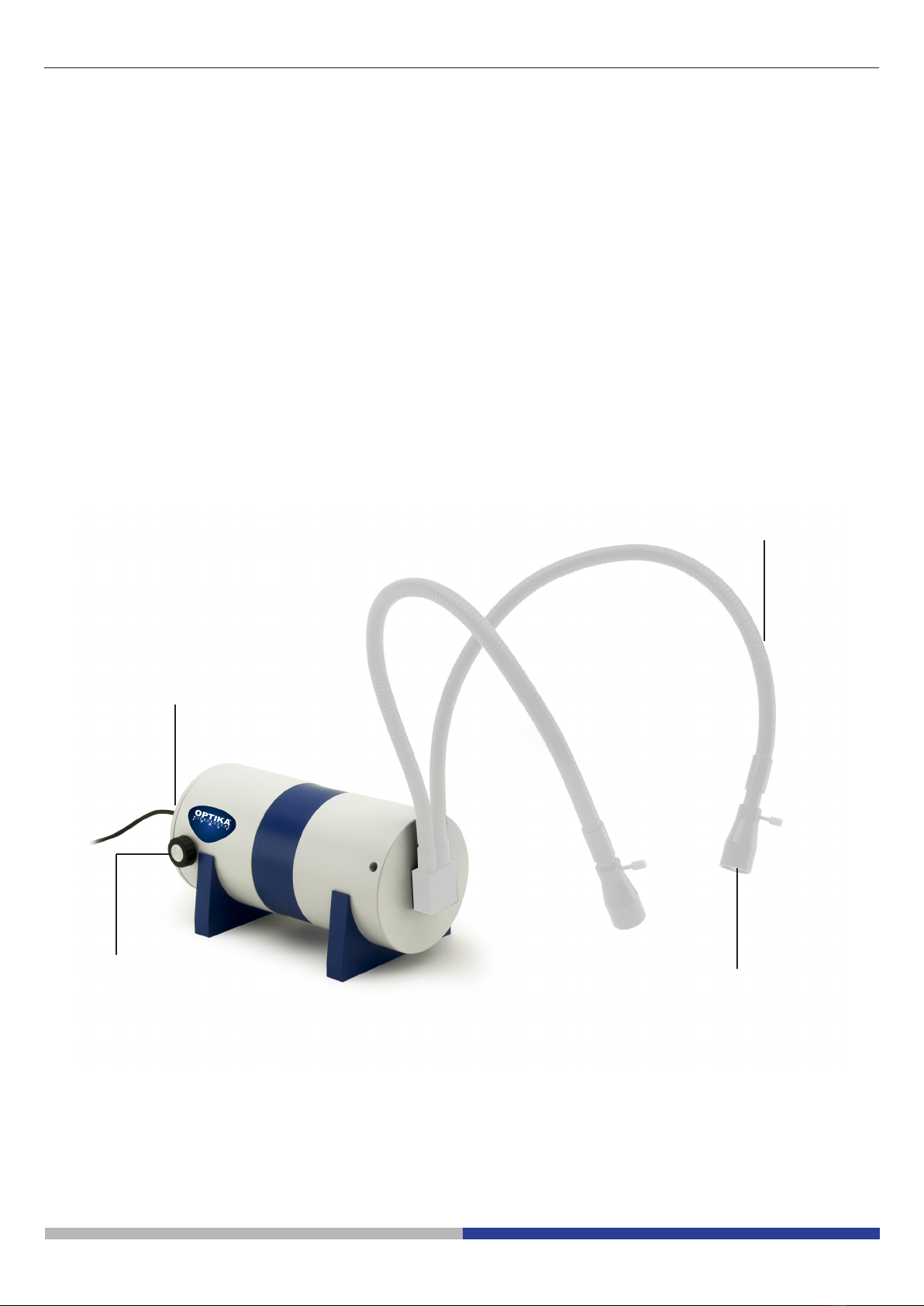

Descrizione dello strumento (con CL-11.1 venduto separatamente)

MANOPOLA

REGOLAZIONE

INTENSITA’

CONNETTORE

ALIMENTATORE

FIBRA OTTICA DOPPIO

BRACCIO

LENTE

FOCALIZZATRICE

Pagina 10

1. Inserire il connettore della bra ottica nell’alloggiamento dell’illuminatore e serrare le viti (Fig. 1-3)

2. Inserire le lenti focalizzatrici nella parte terminale dei due bracci della guida luce (Fig. 4)

3. Connettere l’alimentatore. (Fig. 5)

Assemblaggio degli accessori opzionali (CL-11.1 o CL-12)

Fig.1

Fig.5Fig.4

Fig.2 Fig.3

Fig.6

4. Inserire i ltri polarizzatori (Fig. 6)

Montare i ltri polarizzatori sulla parte terminale delle

lenti focalizzatrici e serrare la vite di ssaggio

Regolare l’effetto di polarizzazione ruotando ciascun

ltro in funzione della posizione dell’analizzatore

montato sul corpo dello stereomicroscopio.

Pagina 11

Fig.7

Fig.8 Fig.9

Uso dell’illuminatore

Accendere l’illuminatore ruotando la manopola

di regolazione dell’intensità ① (Fig. 7).

Impostare la luminosità desiderata in funzione

del campione in osservazione.

Piegare i bracci auto-portanti ② per dirigere il

fascio di luce (Fig. 8).

Ogni braccio può essere orientato separatamente

per ottenere un’illuminazione ottimale (Fig. 9). ①

②

Pagina 12

Smaltimento

Ai sensi dell’articolo 13 del decreto legislativo 25 luglio 2005 n°151. “Attuazione delle direttive 2002/95/CE,

2002/96/CE e 2003/108/CE, relative alla riduzione dell’uso di sostanze pericolose nelle apparecchiature

elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”.

Il simbolo del cassonetto riportato sulla apparecchiatura o sulla sua confezione indica che il prodotto alla fine della

propria vita utile deve essere raccolto separatamente degli altri rifiuti. La raccolta differenziata della presente

apparecchiatura giunta a fine vita è organizzata e gestita dal produttore.

L’utente che vorrà disfarsi della presente apparecchiatura dovrà quindi contattare il produttore e seguire il

sistema che questo ha adottato per consentire la raccolta separata dell’apparecchiatura giunta a fine vita.

L’adeguata raccolta differenziata per l’avvio successivo della apparecchiatura dismessa al riciclaggio, al

trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi

sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

Lo smaltimento abusivo del prodotto da parte del detentore comporta l’applicazione delle sanzioni amministrative

previste dalla normativa vigente.
