Orderman Basisstation2 User manual

Basisstation2
Bedienungsanleitung
Operating instructions
Istruzioni per l`uso
Instrucciónes de uso
Mode d`emploi
© 2004 by
Bachstraße 59,
5023 Salzburg –Österreich
www.orderman.com
Errors and misprints excepted.
Copyright, all rights reserved.
Duplication, reproduction or distribution,
even in part, is prohibited without the written consent
of think dig high tech solutions gmbh.
P3.56-247 V2.0
•think dig übernimmt keine Verantwortung für Schäden oder Verluste, die durch Anwendung dieser Anleitung ent-
stehen.
•think dig übernimmt keine Verantwortung für Verluste oder Ansprüche von dritten Personen, die durch die Benüt-
zung der Basisstaion2 entstehen.
•Änderungen des Inhalts dieser Anleitung sind vorbehalten, und können ohne Vorankündigung durchgeführt wer-
den.
•Diese Bedienungsanleitung kann nicht Bestandteil eines Vertrages sein.
•think dig assumes no responsibility for injuries or losses resulting from the utilization of these instructions.
•think dig assumes no responsibility for losses or claims by third parties resulting from the use of the base station
2.
•The contents of these instructions are subject to changes, which can be carried out without prior notice.
•These operating instructions do not constitute part of a contract.
•think dig non si assume alcuna responsabilità per danni o perdite eventualmente causati dalle presenti istruzioni
per l’uso.
•think dig non si assume alcuna responsabilità per danni o diritti di terzi riconducibili all’uso della stazione base2.
•Ci riserviamo di apportare alle presenti istruzioni per l’uso, senza preavviso, qualsiasi modifica al contenuto rite-
nuta necessaria.
•Le presenti istruzioni per l’uso non possono essere usate come parte integrante di un contratto.
•think dig no se responsabiliza de los daños o pérdidas que puedan ocurrir por el uso de estas instrucciones de
uso.
•think dig no se responsabiliza de las pérdidas o exigencias por parte de terceros que puedan ocurrir por el uso
de la antena RF2.
•Reservado el derecho de modificaciones del contenido de estas instrucciones. Dichas modificaciones pueden
ocurrir sin previo aviso.
•Estas instrucciones de uso no pueden ser parte de un contrato.
•think dig décline toute responsabilité pour les dommages ou pertes causés par l’utilisation du présent mode
d’emploi.
•think dig décline toute responsabilité pour les pertes ou les revendications de tiers entraînées par l’utilisation de
la station de base2.
•Sous réserves de modifications du contenu du présent mode d’emploi. Les modifications peuvent être effectuées
sans avis préalable.
•Le présent mode d’emploi ne peut pas constituer de partie intégrante à un contrat.

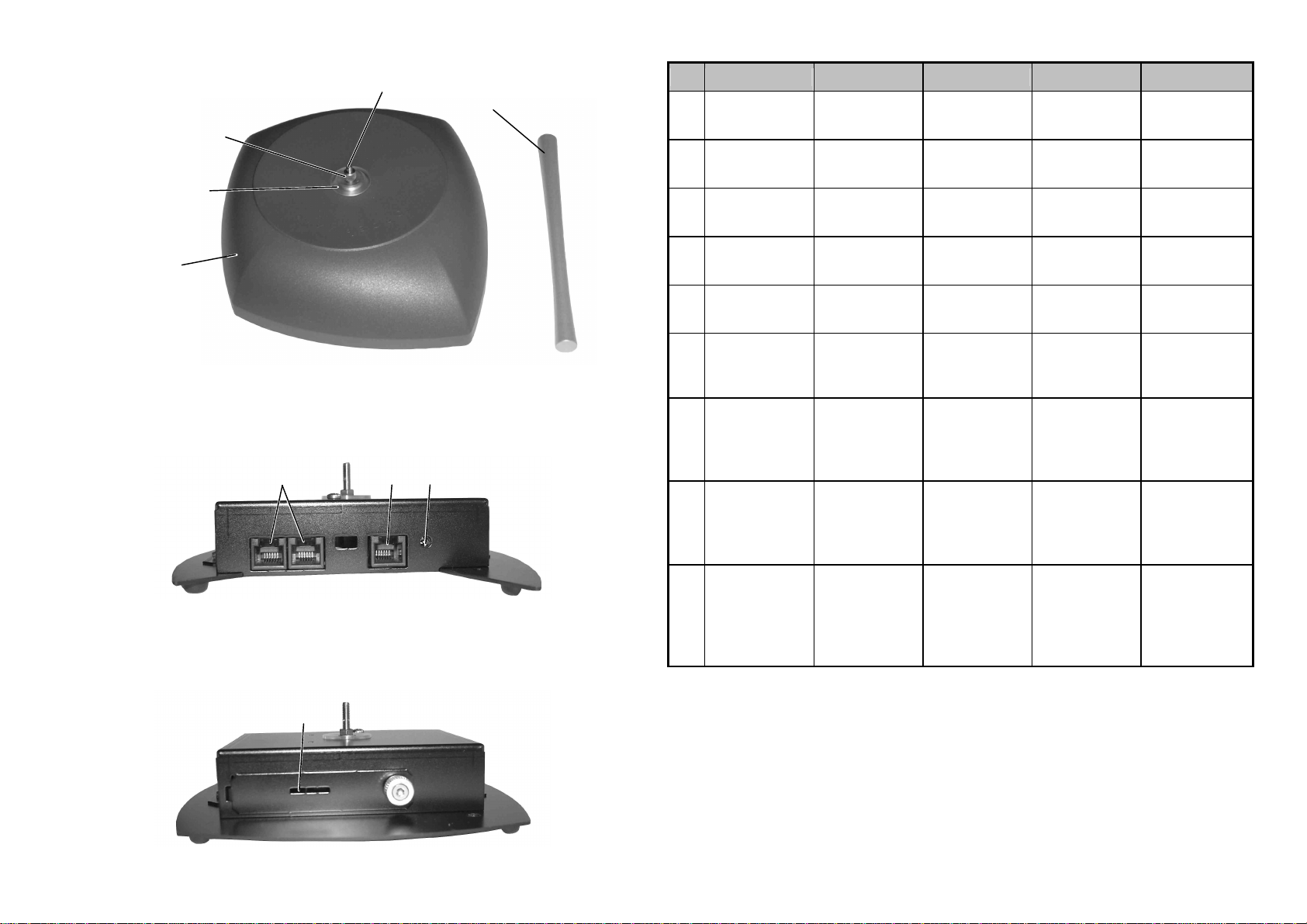

Gesamtansicht / Total view / Vista totale/ Visión total / Vue d’ensemble
Vorderansicht (ohne Kunststoffhaube) / Top View (without plastic cover) / Vista dall’alto
(senza copertura) / Vista frontal (sin cubierta de plástico)/ Vue avant (sans couvercle
plastique)
Rückansicht (ohne Kunststoffhaube) / Bottom View (without plastic cover) / Vista dall
basso (senza copertura) / Vista trasera (sin cubierta de plástico) / Vue arrière (sans
couvercle plastique)
Nr Deutsch English Italiano Espanól Français
1Kunststoff-
haube Plastic Cover Copertura Cubierta de plástico Couvercle plas- tique
2Betriebsanzeige Status Display
Led funziona-
mento Led de encendido Voyant lumi- neux
3Drehmutter Screw bullone Tornillo Ecrou
4Schraubansatz
für Antenne Screw Exten-
sion for
Access
Vite di fissag-
gio per ante
n-
Extensión para
tornillo Vis support d`antenne
5Antenne RF Access
Point antenna Antena Antenne
6Schnittstellen RS485
(OM Netzwerk)
RS 485
Interface
(OM Network)
Interfacce
RS485 (rete
Orderman)
Interfase RS485
(Red OM)
Interface RS485
(Reseau order-
man)
7Schnittstelle
RS232 (PC-
Basisstaion2)
RS 232
Interface (PC –
base station 2)
Interfaccia
seriale RS232
(PC-stazione
base2)
Interfase serie
RS232
(PC -Antena
RF 2)
Interface RS232
(PC-Station de
Base 2
8
Anschluss
ORDERMAN-
Steckernetz
gerät 15V
Connector for
ORDERMAN 15
Volt Charger
presa per ali-
mentatore
ORDERMAN
15 V
Conector para
cargador
ORDERMAN de
15V
Connection
ORDERMAN
bloc Alimentati-
on 15V
9
Einschubbe-
reich Erweite-
rungsmodul
(Option)
Insertion Point
for Expansion
Module
Slot modulo di
espansione
(opzionale)
Ranura de
inserción para
módulo de
expansión
(opción)
Branchement
pour rajout
module (option)
5
2
1
3
4
678
9

1
Inhaltsverzeichnis / Table of Contents / Indice
Tabla de materias / Sommaire
Allgemeines –Lieferumfang, Garantie.........................................................................2
Der richtige Umgang –Sicherheitshinweise, Pflege....................................................2
Inbetriebnahme........................................................................................................3
Technische Daten.....................................................................................................4
Introduction -Included, Warranty...............................................................................5
Proper use -Safety notes, Routine care......................................................................5
Initial operation........................................................................................................6
Technical Data..........................................................................................................7
Generalità -Componenti, Garanzia .............................................................................8
Come usare correttamente l’apparecchio -Norme di sicurezza, Pulizia .....................8
Funzionamento.........................................................................................................9
Caratteristiche tecniche..........................................................................................10
Generalidades -Accesorios incluidos, Garantía......................................................... 11
Manipulación correcta -Indicaciones de seguridad, Cuidado.................................... 11
Puesta en servicio..................................................................................................12
Datos técnicos........................................................................................................13
Généralités -Contenu de la livraison, Garantie..........................................................14
Le maniement correcte -Indications de sécurité, Entretien.......................................14
Mise en marche......................................................................................................15
Spécificités techniques ..........................................................................................16
EU –Declaration of conformity ..............................................................................17
Radio frequency Interference requirements USA, Canada ....................................17
DeutschEnglishItalianoEspañolFrançais

Bedienungsanleitung Basisstation2
2
Deutsch
Allgemeines
Willkommen in der Welt der Basisstation2:
Diese Anleitung beschreibt die Funktionen der Basisstation2. Diese ist das
Bindeglied zwischen den ORDERMAN-Funkhandterminals und der Kassa
oder dem Computer und dient zur Funkübertragung.
Lieferumfang zur Basisstation2:
Zusätzlich zu Ihrer Basisstation2 erhalten Sie eine aufschraubbare Antenne,
ein ORDERMAN-Steckernetzgerät 15V, ein RS-232 Kabel (1 Meter), einen
DSUB9/Modular6 Adapter sowie diese Bedienungsanleitung.
Optionen:
Die Basisstation2 ist in unterschiedlichen Leistungsstufen (Anzahl Handys) li-
zenzierbar.
In der Basisstation2 ist auch ein Steckplatz vorhanden, in den ein Modul zur
Funktionserweiterung eingesteckt werden kann.
Nähere Informationen zu den Optionen erfragen Sie bei Ihrem Fachhändler.
Garantie:
Lassen Sie Reparaturen nur von fachkundigem Service-Personal durchführen.
Die Garantie erlischt beim Öffnen des Blechgehäuses.
Der richtige Umgang
Sicherheitshinweise:
•Die Basisstation2 darf nur mit dem mitgelieferten ORDERMAN-
Steckernetzgerät 15V betrieben werden.
•Setzen Sie das Gerät nie extremen Witterungsverhältnissen wie zum Beispiel
Regen, Hagel, extremes Sonnenlicht oder Schneefall aus. Bei auftretenden
Schäden muss das Gerät vom Kundendienst auf mögliche Fehler untersucht
werden.
•Die Basisstation2 enthält keine vom Anwender zu wartenden Teile.
Vorsicht

Basisstation2 Bedienungsanleitung
3
Deutsch
Pflege:
Vor Reinigung des Gerätes ist IMMER die Verbindung zum Stecker-
netzgerät bzw. zum Stromnetz zu trennen!
Pflegehinweise:
Um die Außenseite des Gerätes zu reinigen, verwenden Sie ein weiches
Tuch, das in einer schwachen Lösung aus mildem Waschmittel und Wasser
angefeuchtet wird.
Verwenden Sie keine Druckluft, um das Gerät oder Geräteteile zu reinigen.
Inbetriebnahme
Vor der Montage der Basisstation2 drehen Sie die mitgelieferte Antenne im
Uhrzeigersinn bis zum Anschlag auf den dafür vorgesehenen Schraubansatz
(ist ohne Werkzeug nur mit der Hand möglich).
Die Aufstellung der Basisstation2 erfolgt in Innenräumen. Die Positionierung
kann stehend, auf die Wand oder kopfüber (Deckenmontage) durchgeführt
werden.
Für eine optimale Funkleistung vermeiden Sie die Nähe zu metallischen Ge-
genständen.
Die Betriebsanzeige ist über das Programm Oman.exe steuerbar.
Für eine Wandmontage bzw. für das Einstecken eines Erweiterungsmoduls
(Option) drehen Sie die Antenne entgegen dem Uhrzeigersinn von der Basis-
station2 herunter. Anschließend lösen Sie die Drehmutter ebenfalls entgegen
dem Uhrzeigersinn (ist per Hand möglich) und heben die Kunststoffhaube
inkl. dem Leuchtring (Betriebsanzeige) vom Gehäuse ab. Für die Wandmon-
tage sind in der Bodenplatte zwei Montagelöcher vorgesehen. Die Installati-
on des Erweiterungsmoduls ist in der dafür vorgesehenen Bedienungsanlei-
tung beschrieben.
Weitere Informationen zur Inbetriebnahme finden Sie in der Installationsan-
leitung des ORDERMAN-Systems.
Vorsicht
Hinweis

Bedienungsanleitung Basisstation2
4
Deutsch
Technische Daten
Betriebsfrequenzbereich: 433,150 MHz –434,650 MHz
Funkleistung: kleiner 10mW
Option USA, Canada:
-Frequenzbereich: 902.100 MHz –905.300 MHz
-Funkleistung: kleiner als 10mW
Übertragungsgeschwindigkeit: Funk: 9600 baud
RS232: 9600 baud –115200 baud
Datenübertragung: bidirektional, kostenfrei im 433 MHz-Band
und 902 MHz-Band
Reichweite: in Gebäuden bis zu 50m
im Freifeld bis zu 300m
Flächenabdeckung in Gebäuden: bis zu
7800m².
Hinweis: Gebäudekonstruktionen und Me-
tallteile können die Reichweite beeinflussen
ORDERMAN-Steckernetzgerät 15V:
Eingangsspannung: 100V –240V
Basisstation2:
Eingangsspannung: 7,5V –15V
Max. Leistungsaufnahme: 1W
Abmessungen: 161mm(L) x 147mm(B) x 200mm(H)
Gewicht: 560g
Betriebstemperatur: -5°C bis +55°C
Lagertemperatur: -10°C bis +70°C

Base Station2 operating instructions
5
English
Introduction
Welcome to the world of Base Station2:
This manual describes the functions of Base Station2. Base Station2 links
the ORDERMANhandheld radio terminals to the cashier station or the com-
puter and is used for radio transmission.
Included with Base Station2:
Included with Base Station2 are a screw-on antenna, an ORDERMANPlug in
power supply 15V, a one-meter RS-232 cable, a DSUB9/Modular6 adaptor
and this operating instructions manual.
Options:
Base Station2 can be licensed for a variety of different power outputs (num-
ber of cell telephones).
Base Station2 also includes a slot for an expansion module.
Your dealer can provide more information about options.
Warranty:
Repairs should be made by trained service personnel only. The warranty
terminates immediately if the housing is opened.
Proper use
Safety notes:
•Base Station2 must be operated with the ORDERMANPlug in power supply
15V which has been provided only.
•Base Station2 should never be exposed to extreme weather conditions such
as rain, hail, strong sunlight or snowfall. Should damage result, Base Sta-
tion2 must be examined by customer service for defects.
•The user should not attempt maintenance of any Base Station2 component.
Caution

operating instructions Base Station2
6
English
Routine care:
ALWAYS disconnect Base Station2 from the charger or the mains
before cleaning!
Cleaning notes:
Use a soft cloth moistened with a weak solution of a mild detergent and wa-
ter to clean Base Station2’s exterior.
Do not use compressed air to clean Base Station2 or its components.
Initial operation
Before installing Base Station2 turn the included antenna clockwise until it
is stopped by the screw extension. This can be done manually.
Base Station2 is intended for setup indoors. It can be installed in a standing
position or wall-or ceiling-mounted (upside down).
For optimum performance avoid installing Base Station2 near metallic ob-
jects.
The status display is controlled by means of the Oman.exe program.
For wall-mounting or attaching an expansion module (option), remove Base
Station2’s antenna by rotating it counter-clockwise. Then remove the screw
by turning it counter-clockwise (can be done manually) and lift the plastic
cover and the illuminated ring (status display) from the housing. The base
plate has two holes for wall-mounting. Installation of the expansion module
is described in its operating instructions manual.
Additional information on initial operation can be found in the installation
instructions for the ORDERMANsystem.
Tip
Caution

Base Station2 operating instructions
7
English
Technical Data
Operating frequency range: 433.150 MHz –434.650 MHz
Wireless performance: low-power 10mW
Optional for USA, Canada:
-Frequency range: 902.100 MHz –905.300 MHz
-Wireless performance: below 10mW
Transmission speed: wireless: 9600 baud
RS232: 9600 baud –115200 baud
Data transmission: bi-directional, free of charge on 433 MHz
and 902 MHz bands
Range: up to 50m indoors
up to 300m outdoors
indoor coverage: up to 7800m².
Note: the specific building construction and
the presence of metallic objects can influ-
ence range
ORDERMANPlug in power supply 15V:
Input voltage: 100V –240V
Base Station2:
Input voltage: 7.5V –15V
Max. power consumption: 1W
Dimensions: 161mm (L) x 147mm (W) x 200mm (H)
Weight: 560g
Operating temperature: -5°C –+55°C
Storage temperature: -10°C –+70°C

Istruzioni per l’uso Stazione base 2
8
Italiano
Generalità
Benvenuti nel mondo della stazione base RF 2:
In queste istruzioni per l’uso sono descritte le funzioni della stazione base 2
la quale funge da elemento intermedio per il collegamento radio fra il termi-
nale palmare ORDERMANe la cassa o il computer.
Componenti della stazione base 2:
Oltre alla stazione base 2, il set comprende un’antenna avvitabile, un ali-
mentatore ORDERMAN15V, un cavo RS-232 da 1 metro, un adattatore
DSUB9/Modular6 nonché le presenti istruzioni per l’uso.
Opzioni:
La stazione base 2 può essere data in licenza in varie versioni d’utilizzo
(numero di palmari).
Essa contiene anche uno slot nel quale può essere inserito un modulo di
ampliamento delle funzionalità.
Per maggiori informazioni sulle opzioni si prega di rivolgersi al proprio ri-
venditore specializzato.
Garanzia:
Fate eseguire eventuali riparazioni solo da personale esperto. La garanzia
cessa di essere valida non appena viene aperta la parte in lamiera
dell’apparecchio.
Come usare correttamente l’apparecchio
Norme di sicurezza:
•Usate la stazione base 2 solo con l’alimentatore ORDERMAN15V in dota-
zione.
•Non esponete mai l’apparecchio a condizioni meteorologiche estreme, ad
esempio: pioggia, grandine, forte irradiazione solare o neve. In caso di dan-
ni, fate esaminare l’apparecchio dal servizio assistenza clienti.
•La stazione base 2 non contiene alcuna componente di cui l’utente debba
eseguire la manutenzione.
Attenzione

Stazione base 2 Istruzioni per l’uso
9
Italiano
Pulizia:
Prima di pulire l’apparecchio lo si deve SEMPRE staccare
dall’alimentatore o dalla corrente!
Consigli per la pulizia:
Pulite l’esterno dell’apparecchio usando un panno morbido inumidito in una
soluzione debole di detersivo leggero e acqua.
Non usate aria compressa per pulire l’apparecchio o parti di esso.
Funzionamento
Prima di montare la stazione base 2 avvitate in senso orario l’antenna in do-
tazione fino alla battuta d’arresto sull’apposita vite di fissaggio (è possibile
manualmente senza bisogno di attrezzi).
La stazione base 2 va installata solo all’interno di edifici. Il posizionamento
della stazione base 2 può essere effettuato in piedi, sulla parete o a testa in
giù (montaggio a soffitto).
Per ottenere una trasmissione ottimale evitate di posizionare l’apparecchio
vicino ad oggetti metallici.
Il LED di funzionamento è comandabile tramite il programma Oman.exe.
Per effettuare il montaggio a parete o per inserire un modulo di espansione
(opzionale) svitate l’antenna in senso antiorario dalla stazione base 2. Allen-
tate successivamente, in senso antiorario, anche il bullone (lo si può fare
manualmente) e sollevate dall’involucro la copertura con anello luminoso
(LED di funzionamento) compreso. Il montaggio a parete va eseguito tramite
i due fori di montaggio previsti sul fondo piastra. L’installazione del modulo
di espansione è descritta nelle apposite istruzioni per l’uso.
Per avere maggiori informazioni consultate le istruzioni di installazione del
sistema ORDERMAN.
Attenzione
Consiglio

Istruzioni per l’uso Stazione base 2
10
Italiano
Caratteristiche tecniche
Gamma di frequenza: 433,150 MHz –434,650 MHz
Potenza di trasmissione: minore di 10mW
opzionale USA e Canada:
-gamma di frequenza: 902.100 MHz –905.300 MHz
-potenza di trasmissione: minore di 10mW
Velocità di trasmissione: radio: 9600 baud
RS232: 9600 baud –115200 baud
Trasmissione dati: bidirezionale e gratuita in bande 433 MHz e
902 MHz
Raggio di azione: in edifici: fino a 50 metri
all’aperto: fino a 300 metri
Copertura superficiale in edifici: fino a
7.800 m².
Nota: eventuali peculiarità dell’edificio o
parti metalliche possono influenzare il rag-
gio di azione.
Alimentatore ORDERMAN15V:
Tensione d’ingresso: 100V –240V
Stazione base 2:
Tensione d’ingresso: 7,5V –15V
Max. potenza assorbita: 1W
Dimensioni: 161mm(P) x 147mm(L) x 200mm(A)
Peso: 560g
Temperatura di esercizio: da -5°C a +55°C
Temperatura di magazzino: da -10°C a +70°C

Antena RF2 Instrucciones de uso
11
Español
Generalidades
Bienvenido al mundo de la antena RF2:
Este manual describe las funciones de la antena RF2. Esta antena es el nexo
de unión entre el terminal portátil inalámbrico ORDERMANy la caja o el
ordenador y realiza la radiotransmisión.
Accesorios incluidos con la antena RF2:
Su antena RF2 va acompañada de una antena con rosca, un cargador
ORDERMANde 15 V, un cable RS-232 (1 metro), un adaptador
DSUB9/Modular6 y este manual de instrucciones.
Opciones
Se puede licenciar la antena RF2 para diferentes niveles de capacidad
(cantidad de mandos que puede controlar la antena).
La antena RF2 dispone también de una ranura de expansión en la que se
puede conectar un módulo de extensión de funciones.
Consulte en su distribuidor especializado la información detallada sobre las
distintas opciones.
Garantía:
Permita realizar las reparaciones únicamente al personal de servicio técnico
autorizado. La garantía se anula en caso de apertura de la carcasa de chapa.
Manipulación correcta
Indicaciones de seguridad:
•La antena RF2 sólo puede funcionar con el cargador ORDERMANde 15 V
adjunto.
•No exponga nunca el aparato a condiciones climáticas extremas como lluvia,
granizo, insolación extrema o nieve. En caso de producirse daños el aparato
deberá ser examinado por el servicio técnico para identificar los posibles
fallos.
•La antena RF2 no incluye piezas que necesiten un mantenimiento por parte
del usuario.
Precaución

Instrucciones de uso Antena RF2
12
Español
Cuidado:
Desconectar SIEMPRE el aparato del alimentador o de la toma de
corriente antes de limpiarlo.
Indicaciones para el cuidado
Utilizar un paño suave, humedecido en una mezcla diluida de detergente
suave y agua, para limpiar la parte externa del aparato.
No utilizar aire comprimido para limpiar el aparato o partes del mismo.
Puesta en servicio
Antes de efectuar la instalación de la antena RF2 atornille la antena adjunta,
girándola hasta el tope en el sentido de las agujas del reloj, en la extensión
para tornillo prevista para ello (se puede hacer con la mano, sin necesidad
de herramientas).
Instale la antena RF2 siempre en espacios interiores. Puede ser colocada
tanto de pie, como en la pared o boca abajo (montaje en el techo).
Para optimizar la transmisión por radio evite la instalación cerca de objetos
metálicos.
Se puede controlar el LED de encendido a través del programa Oman.exe.
Para la instalación en la pared o para conectar un módulo de extensión
(opcional) extraiga la antena de la base RF2 girándola en el sentido
contrario a las agujas del reloj. A continuación afloje el tornillo, asimismo en
sentido contrario al de las agujas del reloj (se puede hacer con la mano), y
retirar la cubierta de plástico incl. el aro luminoso (LED de encendido) de la
carcasa. Para el montaje en la pared se ha dispuesto dos orificios de
montaje en la placa del fondo. La instalación del módulo de expansión se
describe en el manual de instrucciones respectivo.
En el manual de instalación del sistema ORDERMANencontrará más
información sobre la puesta en servicio.
Precaución
Indicacion

Antena RF2 Instrucciones de uso
13
Español
Datos técnicos
Rango de frecuencias de servicio: 433,150 MHz –434,650 MHz
Capacidad de radio: inferior a 10mW
Opcional para EE.UU. y Canadá:
-Rango de frecuencias: 902.100 MHz -905.300 MHz
-Capacidad de radio: inferior a 10mW
Velocidad de la transmisión: Velocidad de transmisión: 9600 baudios
RS232: 9600 baudios –115200 baudios
Transmisión de datos: bidireccional, gratuita en la banda de 433
MHz y en la banda de 902 MHz.
Alcance: en edificios hasta 50m
en espacios abiertos hasta 300m
Cobertura en edificios: hasta 7800m²
Nota: Las construciones de los edificios y
los objetos de metal pueden influir sobre el
alcance del aparato.
Cargador ORDERMANde 15 V
Tensión de entrada: 100V -240V.
Antena RF2
Tensión de entrada: 7,5V -15V
Consumo máximo de potencia: 1W
Dimensiones: 161mm(L) x 147mm(A) x 200mm(A)
Peso: 560g
Temperatura de servicio: -5°C hasta +55°C
Temperatura en almacén: -10°C hasta +70°C

Mode d‘emploi Station de base 2
14
Français
Généralités
Bienvenue dans le monde de la station de base 2 :
Cette notice décrit les fonctions de la station de base 2. Celle-ci fait le lien
entre le terminal portable de transmission ORDERMANet la caisse ou
l’ordinateur, et sert à la radiotransmission.
Contenu de la livraison de la station de base 2 :
Outre votre station de base 2, vous recevez une antenne à visser, un bloc
d’alimentation 15 V ORDERMAN, un câble RS-232 (1 mètre), un adaptateur
DSUB9/Modular6 ainsi que cette notice d’emploi.
Options :
La station de base 2 peut être licenciée pour des niveaux variés de perfor-
mance (nombre de téléphones portables).
La station de base 2 comporte également une fiche dans laquelle vous pou-
vez brancher un module d`extension des fonctions.
Pour plus d’informations concernant les options, veuillez contacter votre
fournisseur.
Garantie :
Les réparations doivent uniquement être effectuées par un personnel SAV
spécialisé. La garantie expire dès l’ouverture du boîtier.
Le maniement correcte
Indications de sécurité :
•La station de base 2 doit être uniquement mise en marche avec le bloc
d’alimentation 15 V ORDERMANinclus dans la livraison.
•N’exposez jamais l’appareil à des conditions climatiques extrêmes comme
par exemple la pluie, la grêle, les rayons directs du soleil ou la chute de
neige. En cas d’apparition de dégâts, l’appareil doit être inspecté par le SAV
pour vérifier la présence éventuelle de défauts.
•La station de base 2 ne comporte pas de pièces nécessitant un entretien de
la part de l’utilisateur.
Attention

Station de base 2 Mode d‘emploi
15
Français
Indication
Entretien :
Avant de procéder au nettoyage de l’appareil, TOUJOURS couper la
connexion du bloc d’alimentation ou du courant de secteur !
Indications d’entretien :
Utilisez un chiffon doux humidifié avec un mélange d'eau et de détergent
léger pour nettoyer l’extérieur de l’appareil.
N’utilisez pas d’air comprimé pour nettoyer l’appareil ou les pièces de
l’appareil.
Mise en marche
Avant de procéder au montage de la station de base 2, vissez l’antenne
contenue dans la livraison dans le sens des aiguilles d’une montre jusqu’à
la butée sur le support de vissage de l’antenne prévu à cet effet (cette opé-
ration doit être effectuée à la main et sans outils).
La mise en place de la station de base 2 s’effectue à l´intérieur. Le position-
nement peut se faire debout, sur un mur ou en position inversée (montage
au plafond).
Afin d’obtenir une performance de transmission optimale, évitez la proximité
d’objets métalliques.
Le voyant lumineux peut être commandé par le programme Oman.exe.
Afin d’effectuer un montage au plafond, ou pour le branchement d’un mo-
dule d´extension (en option), dévissez l’antenne dans le sens inverse des
aiguilles d’une montre de la station de base 2. Ensuite, desserrez l’écrou,
également dans le sens inverse des aiguilles d’une montre (cette opération
peut se faire à la main) et soulevez le couvercle en plastique y compris
l’anneau lumineux (voyant lumineux) du boîtier. Deux trous de montage sont
prévus dans la plaque de base pour le montage mural. L’installation du mo-
dule d´extension est décrite dans la notice d’emploi prévue à cet effet.
Vous trouverez des informations complémentaires concernant la mise en
marche dans la notice d’installation du système ORDERMAN.
Attention

Mode d‘emploi Station de base 2
16
Français
Spécificités techniques
Gamme de la fréquence
de service : 433,150 MHz –434,650 MHz
Performance de
radiotransmission : moins que 10mW
Option USA, Canada :
-Gamme de fréquence : 902.100 MHz –905.300 MHz
-Performance de
-radiotransmission : moins que 10mW
Vitesse de transmission : radiotransmission : 9600 baud
RS232 : 9600 baud –115200 baud
Transfert des données : bidirectionnel, gratuit sur le canal 433 MHz
et 902 MHz
Rayon d’action : dans des bâtiments de jusqu’à 50m
à champ libre jusqu’à 300m
couverture de la surface dans des bâti-
ments : jusqu’à 7800m².
indication : la construction des bâtiments et
les pièces en métal peuvent influer sur le
rayon d’action
Blocs d’alimentation 15 V ORDERMAN:
Tension à l’entrée : 100V –240V
Station de base 2 :
Tension à l’entrée : 7,5V –15V
Puissance max. absorbée : 1W
Dimensions : 161mm(L) x 147mm(B) x 200mm(H)
Poids : 560g
Température de fonctionnement : -5°C à +55°C
Température de stockage : -10°C à +70°C

17
EU –Declaration of conformity
Declaration of Conformity
In accordance with EC Directive
-R&TTE Directice 1999/5/EC Radio and Telecommunications Terminal Equipment
-Elektromagnetic Compatibility 89/336/EWG amended by 93/31/EWG
The Device ORDERMANBase Station2 –type: OMB2-118 Is developed, designed
and manufactured in accordance with the above mentioned EC –guideline under
the sole responsibility of think dig High Tech Solutions GmbH, Bachstrasse 59, 5023
Salzburg, Austria.
The following harmonized standards were applied:
ETS 300 220 Part 1, 3: Technical characteristics and test methods for radio
equipment to be used in the 25 to 1000Mhz fre-
quency range with power levels ranging up to 500
mW
EN 301 489-03: Electromagnetic Compatibility and Radio spectrum
matters (ERM) Electromagnetic Compatibility
(EMC) standard for radio equipment and services;
Part 3 : specific conditions for Short Range Devices
(SRD) operating on frequencies between 9kHz and
40GHz
EN 60950: Safety of information technology equipment includ-
ing electric office machines
Intended EU-countries for the product:
Belgium, Denmark, Germany, Greece, Spain, France, Ireland, Italy, Luxembourg, The
Netherlands, Austria, Sweden, Great Britain.
Salzburg, 01.12.2003 Alois Eisl managing director
Locality Date name position signature
This Declaration certifies the accordance with the mentioned directives .It does not
guarantee any specific characteristics of the product.
Radio frequency Interference requirements USA, Canada
The ORDERMANbase station2 has has been tested and found to comply
with the regulations of
FCC Code of Federal Regulations, Part 15 Subpart C, Section §15.249
and
Industry Canada Radio Standards, Specification RSS-210 Issue 2, Section 6.1 (Cate-
gory I Equipment)
Caution: Any changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment.
