Oregon Scientific TP-329 User manual

CHARGING CONTACTS
(OPTIONAL)
You can directly charge Ni-MH re-
chargeable batteries without taking bat-
teries out from the battery compartment
by using an optional 2-bay cradle charger
(sold separately). You can recharge up
to two radios at the same time. The LED
on the cradle charger will light red when
the transceivers are charging. Complete
charging takes about 14 to 1 6 hours.
Located inside the transceiver’s battery
compartment is a charging switch, which
enables the recharging of batteries. When
placed on the cradle. The switch must be
set to ‘ON’ when rechargeable batteries are used and recharged using the
cradle. If alkaline batteries are used, the switch should be set to ‘OFF’.
WARNING: Do not put transceivers into the charger when using alkaline
batteries.
CAUTION: The cradle charger does not automatically switch off after the
batteries have been fully recharged. As such, there is a danger of overcharg-
ing, which may shorten the batteries’ lifespan heavily.
APPENDIX
Channel Frequencies
Channel Frequency (in MHz) Channel Frequency (in MHz)
01 462.5625 08 467.5625
02 462.5875 09 467.5875
03 462.6125 10 467.6125
04 462.6375 11 467.6375
05 462.6625 12 467.6625
06 462.6875 13 467.6875
07 462.7125 14 467.7125
CTCSS Privacy Codes
Channel Frequency (in Hz) Channel Frequency (in Hz)
01 67.0 20 131.8
02 71.9 21 136.5
03 74.4 22 141.3
04 77.0 23 146.2
05 79.7 24 151.4
06 82.5 25 156.7
07 85.4 26 162.2
08 88.5 27 167.9
09 91.5 28 173.8
10 94.8 29 179.9
11 97.4 30 186.2
12 100.0 31 192.8
13 103.5 32 203.5
14 107.2 33 210.7
15 110.9 34 218.1
16 114.8 35 225.7
17 118.8 36 233.6
18 123.0 37 241.8
19 127.3 38 250.3
SPECIFICATIONS
RX Frequency ............................................... 462.5625 - 467.7125 MHz
Channels. ............................................................................................... 14
Modulation type ................................................................................. FM
Antenna impedance ................................................................... .50 Ohm
Microphone .................................................................... condenser Type
Power supply .............................................................. 3 × AAA Alkaline
Sensitivity at 12dB Sinad ............................................................... .0.5µV
Adjacent Channel Rejection ............................................................ 45dB
Audio Squelch .................................................................................. Auto
Audio output power ................................................... 100mW @ 8 Ohm
Audio Distortion .................................................................................. 7%
RF Output Power ...................................................... 500 mW @4.5VDC
Harmonic Emissions ................................................................. > = 46dB
Dimensions (HWD) .......................................................... 87×54×36mm
Weight(without batteries) ................................................................... 74g
ADDITIONAL RESOURCES
Visit our website (www.oregonscientific.com) to learn more about your
transceiver and other Oregon Scientific™ products such as digital cameras,
hand-held organizers, alarm clocks, and weather stations. The website also
includes contact information for our customer service department, in case
you need to reach us.
 2003 Oregon Scientific. All rights reserved.
OWNER’S MANUAL
TP-329
INTRODUCTION
Thank you for selecting the Oregon Scientific™ TP329 as your product
of choice. This product is a portable, easy-to-use two-way radio transceiver.
You can use it to contact your family and friends at shopping malls, amuse-
ment parks, or even sports events!
The transceiver has 14 channels and 38 CTCSS (Continuous Tone Coded
Squelch System) codes. If someone else is using the same channel as yours,
and you do not want to hear that person, you can select another channel or
use the CTCSS feature. You can talk with a person who has the same trans-
ceiver if both are tuned to the same channel and/or CTCSS code.

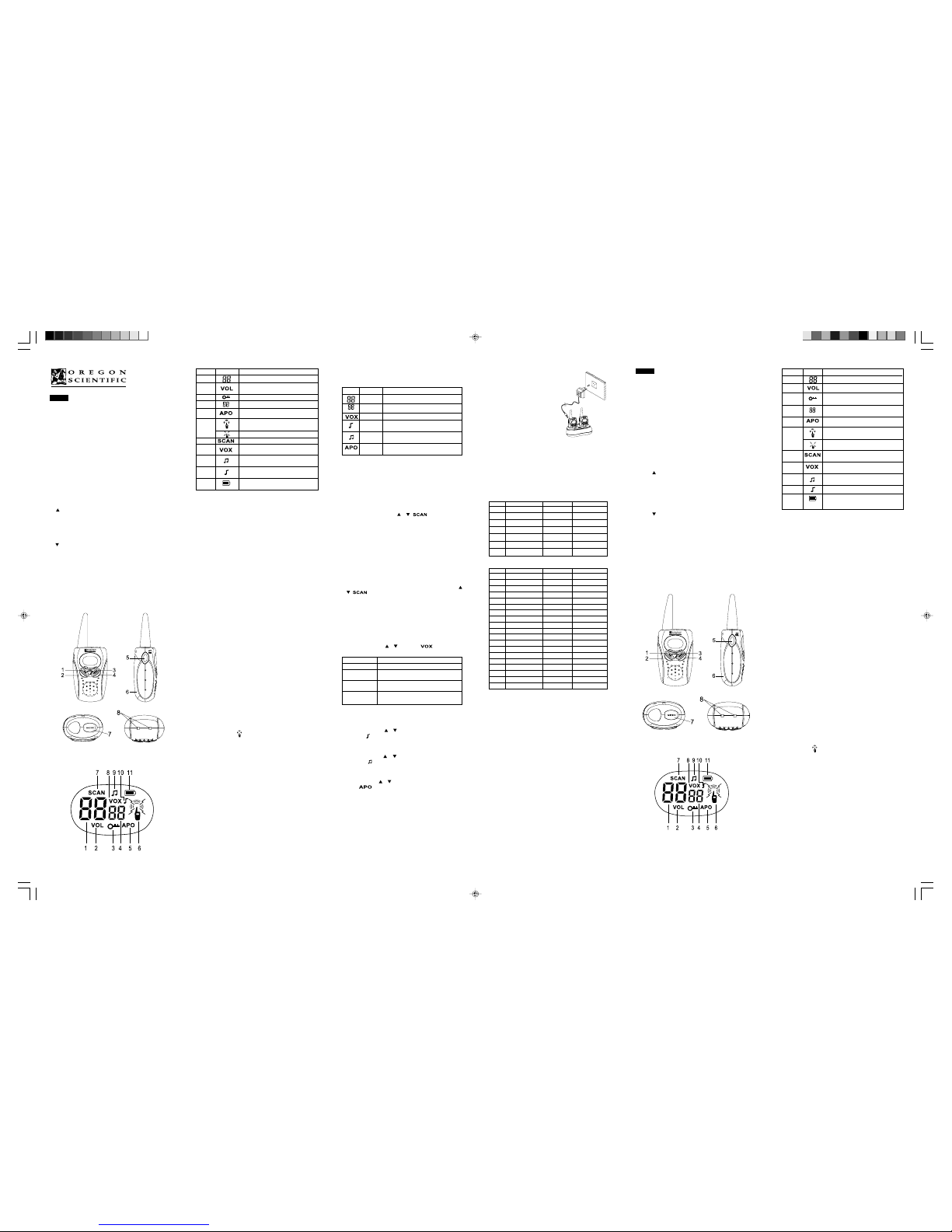

KEY FEATURES
1. PWR button
Press and hold the PWR button for two seconds to enable/
disable the transceiver.
2. button
The Up button is used to adjust volume and settings up one notch.
3. MENU button
a) Press MENU to enter the Menu Functions mode.
b) Press and hold MENU for 2 seconds to disable Auto-Squelch
of the current channel.
4. button
The Down button is used to adjust volume and settings down one notch.
5. Push-To-Talk button
To talk, press and hold the PTT (Push-To-Talk) button, then speak into
the MIC to transmit.
6. Battery Compartment
Your transceiver uses three (3) AAA Alkaline batteries for power.
7. External Microphone/Speaker Jack
Connect optional microphones, speakers, or earphones into this jack.
8. Charging Contacts
If Ni-MH rechargeable batteries are installed, rest the unit on the
optional 2-bay Cradle Charger to recharge.
LCDDISPLAYSYMBOLS
English
Number Symbol Explanation
1. Shows the selected channel number.
2. Displays when the volume of radio is being
adjusted higher or lower.
3. Display when the Key Lock is activated.
4. Shows the selected CTCSS code number.
5. Indicates the Automatic Power Off mode is
activated.
6. Displays when your radio is transmitting or the
CALL function is set.
Displays when your radio is receiving a signal.
7. Indicates when the scan mode is activated.
8. Displays when the voice detection mode is
activated.
9. Displays when the key tone function is
activated.
10. Indicates that the Roger Beep mode is
activated.
11. Indicates current battery level. The symbol
flashes when battery is low.
SAFETY AND CARE INSTRUCTIONS
Safety precautions
Please observe the following safety precautions when setting up and using
this product.
· LCD panel – The LCD panel is made of glass, and may break if the unit
is dropped or impacted.
· Heat sources – Keep the product away from heat sources such as radia
tors, stoves, heaters, and other heat-generating products.
· Water and moisture – Do not use the product in or near water or in high
moisture areas such as a bathroom.
Caring for this product
To ensure you receive the maximum benefit from using this product, please
observe the following guidelines.
· Cleaning – Use a damp cloth. Do not use liquid cleaning agents, ben
zene, thinner, or aerosols.
· Repair – Do not attempt to repair the product or modify the circuitry by
yourself. Dangerously high voltages are contained inside the unit. Con
tact the retailer or a qualified repairman if the product requires servicing.
Only use replacement parts that are recommended by the manufacturer.
· Do not scratch hard objects against the LCD display as this may cause
damage.
Caution
· To avoid risk of fire or injury, do not attempt to charge non-recharge
able batteries.
· Replace only batteries with the same or equivalent type recommended
by the manufacturer.
· Please dispose of old, defective batteries in an environmentally friendly
manner in accordance with the relevant legislation.
· No naked flames, such as lighted candles, should be placed near the
apparatus.
BASIC FUNCTIONS
Operating the Transceiver
1. To start using your radio, insert three AAA batteries or Ni-MH recharge
able batteries (previously charged) into the battery compartment, not
ing the polarities
2. Press Power On/Off button to turn on the radio. Adjust the volume to a
desired level.
3. Select a channel and /or CTCSS code.
4. Press and hold down the PTT (Push-To-Talk) button and speak into the
MIC to transmit. The icon will then appear. When you have finished
your transmission, release the PTT button.
5. The transceiver will automatically play received transmissions if the
PTT button is not held.
NOTE: You can only communicate with another radio that is using the same
channel and/or the same CTCSS code as your radio.
Call Function
You can send a ringer sound to all radios tuned to the same channel and/or
the CTCSS code as your radio. To send a call, quickly press PTT key twice.
Using the Key Lock
You can lock the buttons on the transceiver to avoid accidentally enabling
the device. Press and hold the POWER and MENU buttons to enable or
disable the Key Lock.
Auto-Squelch Function
Your FRS transceiver has an Auto-Squelch function, which means you will
not hear anything on a channel unless someone is transmitting nearby on the
same channel. You can turn off the Auto-Squelch to hear weaker, distant
transmissions by pressing and holding MENU for 2 seconds. The enable the
function again, press and hold MENU for 2 seconds.
MENUOPTIONS
To access the Menu Options, press the MENU button. The transceiver will
then toggle between the following configurable settings.
Symbol Setting Description
Channel Selects channel for transmission
CTCSS Selects a CTCSS code for the current channel
VOX Enable/disable voice-activated transmission
Roger Beep Enable/disable beep heard after the finish of
a received transmission
Key Tone Enable/disable beep when a key on the trans
ceiver is pressed
Automatic Enable/disable automatic shut-off after device
Power-Off is idle for 2 hours
NOTE: When you are finished configuring the current setting, press MENU
again to confirm and move to the next setting. To confirm the changes but
quit the Menu Options, press PTT.
Selecting a Channel
Select between the 14 channels of the transceiver to use to communicate
with others. To transmit, the transmitter and the receiver must be on the same
channel.
Scanning
When you are selecting a channel, you can also activate the channel scan
function by pressing and holding or . will be shown on the
display. If a valid signal is present, the transceiver will pause on the current
active channel. Press a button to set this as your channel. Otherwise, the
scan mode will then immediately search for the next channel if no button is
pressed after 5 seconds. During scan, pressing PTT or MENU key will stop
the scan mode and exit the menu. Or, pressing MENU key will stop scan-
ning and go to the next setting.
Selecting a CTCSS code
The CTCSS is like having a sub-channel within a channel, giving you greater
communication flexibility. It lets you talk and listen to other transmitters set
to BOTH the same channel and CTCSS code. There are 38 CTCSS codes
to choose from (see Appendix).
Scanning the CTCSS
You can also activate the CTCSS scan function by pressing and holding
or .will be shown on the display. If a valid signal is present, the
transceiver will pause on the current active CTCSS channel. Press a button
to set this as your CTCSS channel. Otherwise, the scan mode will then
immediately search for the next CTCSS channel if no button is pressed after
5 seconds. During scan, pressing PTT or MENU key will stop the scan
mode and exit the menu. Or, pressing MENU key will stop scanning and go
to the next setting.
SettingVOX
This setting automatically detects and transmits your voice through the se-
lected channel, without needing to push and hold PTT. Select between 3
levels of VOX by pressing or key. The icon is displayed when
this function is enabled.
LCD Symbol Description
0 VOX disabled
1 Low sensitivity – only audibly loud voices are
transmitted (useful for noisy environment)
2 Normal sensitivity – ideal setting for voice-
activated transmission
3 High sensitivity – all detected sounds (includ
ing noise) are transmitted
Roger Beep Mode
If the Roger Beep mode is enabled, the receiving party will hear a beep tone
when you finish transmitting a message. This avoids situations where mes-
sages are interrupted because the other party is not aware that the transmis-
sion is not finished. Press or to activate or deactivate the Roger Beep
function. Icon will be shown if activated.
KeyTone
The Key Tone function, if enabled, causes the unit to beep whenever a
button is pressed. Press or to activate or deactivate the Key Tone
function. Icon ‘ ’ will be shown if activated.
APO Function (Automatic Power Off)
This function enables your transceiver to automatically shut itself off if left
idle for 2 hours. Press or key to activate or deactivate the APO func-
tion. Icon will be shown if activated.
NOTE: To re-enable the transceiver after automatic shut-off, simply press
PWR button.
Español Manual de usuario
TP-329
INTRODUCCIÓN
Gracias por elegir Oregon Scientific™ TP329. Walkie Talkie de dos vías
fácil de usar. ¡Usted puede usarla para ponerse en contacto con familia y
amigos en centros comerciales, parques de diversión, o incluso en
competencias deportivas!
El walkie-talkie tiene 14 canales y 38 códigos CTCSS (Frecuencias Privadas).
Si otra persona está utilizando el mismo canal que el suyo y usted no quiere
oír a esa persona, puede seleccionar otro canal o emplear la función CTCSS.
Puede conversar con una persona que tiene el mismo walkie-talkie si ambos
sintonizan el mismo canal o código CTCSS.
CARACTERÍSTICAS PRINCIPALES
1. Botón de encendido/apagado (PWR )
Presione y mantenga el botón PWR durante dos segundos para activar/
desactivar el walkie-talkie.
2. Botón (Hacia arriba)
Este botón se utiliza para llevar el volumen y ajustes a un nivel superior.
3. Botón MENU
a) Presione MENU para ingresar al modo Funciones de Menú. (Menu
Functions).
b) Presione y mantenga MENU durante 2 segundos para deshabilitar
la suspensión automática de ruido del actual canal. .
4. Botón (Hacia abajo)
Este botón se utiliza para llevar el volumen y ajustes a un nivel inferior.
5. Botón PTT (Pulse-para-Hablar)
Presione y mantenga este botón para hablar. Hable en el micrófono
(MIC) para realizar la transmisión.
6. Compartimiento de baterías
Su walkie-talkie usa tres (3) pilas alcalinas AAA.
7. Toma externo para micrófono/altavoz
Utilice este tema para conectar auriculares, altavoces y micrófonos
adicionales.
8. Dispositvos de carga
Si tiene instaladas baterías recargables, realice la recarga colocando el
aparato en el cargador doble de mesa opcional .
Información en la pantalla de cristal líquido
Número Símbolo Explicación
1. Muestra el número de canal seleccionado.
2. Muestra el volumen de la radio si se lo aumenta
o disminuye.
3. Muestra cuando está activado el sistema de
bloqueo de teclas
4. Muestra el número del código CTCSS
seleccionado.
5. Indica que el Modo de Apagado Automático
se encuentra activado.
6. Aparece cuando su radio está realizando una
transmisión o se configura la función CALL.
Aparece cuando su radio está recibiendo una
señal.
7. Indica cuando está activado el modo de
escaneado.
8. Aparece cuando el modo de detección de voces
está activado.
9. Se exhibe cuando la función de tono del teclado
está activada.
10. Indica que el modo Beep Roger está activado.
11. Indica el nivel de la batería. El símbolo se muestra
intermitente cuando el nivel de carga de batería
es bajo.
INSTRUCCIONES DE SEGURIDAD Y CUIDADO
Precauciones de seguridad
Sírvase tomar las siguientes precauciones de seguridad durante la
configuración y utilización del producto.
· Panel LCD- El panel LCD está hecho de vidrio y puede romperse si el
aparato recibe un golpe o se cae.
· Calentamiento de fuentes–Mantener el producto lejos de fuentes de
calor como radiadores, estufas, calentadores y cualquier otro producto
que genere calor.
· Agua y humedad–No utilizar el producto adentro o cerca del agua o
en lugares muy húmedos como un baño.
Cuidados para este producto
Para asegurarse de recibir el máximo beneficio al utilizar este producto,
por favor preste mucha atención a las siguiente pautas.
· Limpieza–Utilice una tela húmeda. No use artículos de limpieza líquidos,
benceno, solvente o aerosoles.
· Reparación–No intente reparar el producto o modificar el sistema de
circuitos. La unidad tiene alto voltaje peligroso en el interior. Contacte
al vendedor minorista o al servicio técnico autorizado si el producto
necesita ser reparado. Sólo use las piezas de recambio recomendadas
por el fabricante.
· No raspe la pantalla de cristal líquido con objetos duros ya que puede
dañarla.
Advertencia
· Para evitar riesgo de incendio o lesión, no intente cargar las baterías no
recargables.
· Reemplace las baterías por las del mismo tipo o equivalentes a las
recomendadas por el fabricante.
· Elimine las baterías viejas o defectuosas de manera inocua para el
ambiente en conformidad con la legislación en vigencia.
· Mantener todo tipo de llamas, por ejemplo velas encendidas, lejos del
aparato.
FUNCIONES BÁSICAS
Funcionamiento del Transceptor
1. Para comenzar a usar su radio, inserte tres pilas AAA o baterías
recargables de NI-MH (ya cargadas) en el compartimiento de la batería,
respetando las polaridades.
2. Presione el botón de encendido POWER ON/OFF.. Ajuste el volumen
al nivel deseado.
3. Seleccione un canal o código CTCSS.
4. Pulse y mantenga pulsado el botón PTT (Push-To-Talk) y hable en
el micrófono (MIC) para comenzar la transmisión. Luego aparecerá el
siguiente ícono . Libere el botónPTT una vez finalizada la transmisión
5. El transceptor automáticamente ejecutará las transmisiones recibidas
si no se mantiene sujeto el botón PTT.
NOTA: Sólo podrá comunicarse con otra radio que esté empleando el
mismo canal o el mismo código CTCSS que su radio.
Función de llamado
Puede enviar un sonido de timbre a todas las radios sintonizadas en el mismo
canal o código CTCSS que su radio. Para enviar un llamado, oprima
rápidamente la tecla de PTT dos veces.
Uso del bloqueo de teclas
Puede bloquear los botones del walkie-talkie e impedir que se el aparato se
active de manera accidental. Pulse y mantenga los botones POWER y
MENU para activar o desactivar la función de bloqueo de teclas (Key
Lock).
Función automática de supresión de ruidos
Su walkie-talkie tiene una función automática se supresión de ruidos, que

Manual do Usuário
TP-329
INTRODUÇÃO
Obrigado por ter selecionado o Walkie Talkie TP329 da Oregon Scientific™.
Este produto é um transceptor de rádio de duas vias portátil e fácil de usar.
Você pode utilizá-lo para contatar sua famí lia e amigos em centros
comerciais, parques de diversões ou mesmo em eventos esportivos!
Ele possui 14 canais e 38 códigos CTCSS (Sistema de Silenciador
Codificado por Tom Contínuo). Se alguma outra pessoa está utilizando o
mesmo canal que o seu, e você não deseja escutá-la, pode selecionar outro
canal ou utilizar a função CTCSS. Poderá falar com uma pessoa que tem
o mesmo transceptor se as duas pessoas se encontrarem no mesmo canal
e/ou código CTCSS.
CARATERÍSTICAS PRINCIPAIS
1. Botão PWR
Mantenha pressionado o botão PWR durante dois segundos para ligar/
desligar o rádio.
2. Botão (Para acima)
Este botão é usado para ajustar o volume e as configurações um ponto
para acima.
3. Botão MENU
a) Pressione MENU para entrar no modo Funções de Menu.
b) Pressione MENU durante 2 segundos para desativar o silenciador
automático do canal atual.
4. Botão (Para abaixo)
Este botão é usado para ajustar o volume e as configurações um ponto
para abaixo.
5. Botão PTT (Pressionar Para Falar)
Para falar, mantenha pressionado o botão PTT, e fale no MIC para
transmitir.
6. Compartimento de baterias
Seu transceptor usa três (3) baterias alcalinas AAA.
7. Tomada Externa para Microfone/Alto-falante
Você pode conectar microfones, alto-falantes ou, fones de ouvido
opcionais nesta tomada.
8. Contatos para a carga
Se forem instaladas baterias recarregáveis de Ni-MH, pode apoiar o
aparelho no carregador de mesa de 2 compartimentos para recarregá-
las.
SÍMBOLOS DA TELA DE CRISTAL LÍQUIDO
significa que no oirá nada en un canal a menos que alguien esté transmitiendo
cerca en el mismo canal. Puede apagar el supresor automático de ruidos
para oír las transmisiones más débiles y distantes presionando y manteniendo
MENU durante 2 segundos. Para activar la función nuevamente, presione
y mantenga MENU durante 2 segundos
OPCIONESDELMENÚ
Para acceder a las Opciones del Menú, pulse el botón MENU. El walkie-
talkie alternará entre los siguientes configuraciones posibles.
Símbolo Posición Descripción
Canal Selecciona el canal para la transmisión
CTCSS Selecciona un código CTCSS para el canal actual
VOX Activa/desactiva la transmisión activada por voz
Roger Activa/desactiva la función de oír un sonido al
Beep finalizar la transmisión de una llamada recibida
Tono del Activa/desactiva la función de oír un sonido
teclado al finalizar la transmisión de una llamada
recibida
Apagado Activa/desactiva el apagado automático del
automático aparato después de 2 horas de inactividad
NOTA: Cuando finalice la configuración del actual ajuste, presione MENU
nuevamente para confirmar y seguir al siguiente ajuste. Para confirmar los
cambios y abandonar las Opciones del Menú, presione PTT.
Selección de un canal
Seleccione entre los 14 canales del transceptor para comunicarse con otros.
Para mantener una comunicación, el transmisor y el receptor deben estar
en el mismo canal.
Escaneado
Cuando se encuentre seleccionando un canal, puede también activar la
función de escaneado de canal al presionar y mantener o .
se exhibirá en el visor. Si se presenta una señal válida, el walkie-talkie se
detendrá en el actual canal activo. Oprima un botón para configurarlo
como su canal. Si no lo hace, el explorador inmediatamente buscará el
siguiente canal si no se pulsa un botón dentro de los 5 segundos. Se detiene
el proceso de escaneado al presionar la tecla PTT o MENU y abandona
el menú. O presionando la tecla MENÚ se detiene la exploración y sigue
al siguiente ajuste.
Selección de un código CTCSS (Frecuencias Privadas)
CTCSS es como tener un subcanal dentro de un canal, que le otorga mayor
flexibilidad de comunicación. Le permite hablar y escuchar a otros
transmisores SIEMPRE y CUANDO se encuentren en el mismo canal y
código CTCSS. Existen 38 códigos CTCSS para elegir (ver apéndice).
Escaneado CTCSS
Puede activar la función de escaneado CTCSS al presionar y mantener
o . aparecerá en la pantalla. Si se presenta una señal válida, el
walkie-talkie se detendrá en el actual canal CTCSS activo. Presione un
botón para configurarlo como su canal CTCSS. Si no lo hace, el explorador
inmediatamente buscará el próximo canal CTCSS si no se presiona un botón
dentro de los 5 segundos. Durante la exploración, al presionar la tecla PTT
o MENU detendrá el modo de escaneado y saldrá del menú. O al presionar
la tecla MENU se detendrá la exploración e irá al próximo ajuste.
Ajuste VOX (Transmisión activada por voz)
Este ajuste detecta y transmite automáticamente su voz a través del canal
seleccionado, sin necesidaT de presionar y mantener PTT. Seleccione
entre los 3 niveles de VOX presionando las teclas o .El icono
se exhibe cuando la función se encuentra activada.
Símbolo LCD Descripción
0 VOX desactivado
1 Baja sensibilidad- solo las voces lo suficientemente
audibles se transmiten (útil para ambientes ruidosos)
2 Sensibilidad normal–ajuste ideal para la
transmisión activada por voz
3 Alta Sensibilidad–todos los sonidos detec(incluidos
los ruidos) son transmitidos.
Modo Recibido (Tono de Cambio)
Si el modo Recibido está activado, la parte receptora oirá un sonido cuando
usted finalice la transmisión de un mensaje. De esta manera se evitan
situaciones en las que los mensajes son finalizados anticipadamente porque
la otra parte no sabe que la transmisión no ha terminado. Presione o
para activar o desactivar la función Roger Beep . Se exhibirá el ícono si se
encuentra activado.
Tono del teclado
Si se activa la función Tono del teclado (Key tone) permite que el aparato
realice un sonido si se presiona un botón. Presione o para activar o
desactivar la función Tono del teclado. Se exhibirá el ícono ‘’ si se activa.
Función APO (Apagado Automático)
Esta función permite el apagado automáticamente del aparato si no se lo
utiliza durante 2 horas. Presione o para activar o desactivar la función
de apagado automático (APO). Se exhibirá el ícono si se encuentra
activado.
NOTA: Para reactivar el walkie-talkie después del apagado automático,
apretar el botón PWR, simplemente.
Português Número Símbolo Explicação
1. Mostra o número do canal selecionado.
2. Aparece quando o volume do rádio está sendo
ajustado para mais alto ou mais baixo.
3. Aparece quando a trava de teclas está ativada.
4. Mostra o número do código de CTCSS
selecionado.
5. Indica que o modo de desligamento automático
está ativado.
6. Indica que seu rádio está transmitindo ou a
função CALL está ativada.
Indica que seu rádio está recebendo um sinal.
7. Indica que o modo de busca está ativado.
8. Indica que o modo de ativação por voz está
ativada.
9. Aparece quando a função de tom de teclas
está ativada
10. Indica que o modo de aviso sonoro de recebido
e entendido está ativado.
11. Indica o nível atual de carga da bateria. O
símbolo pisca quando a bateria está fraca.
INSTRUÇÕES DE SEGURANÇA E CUIDADO
Precauções de segurança
Tome as seguintes precauções de segurança ao configurar e utilizar este
produto.
· Painel LCD - O painel LCD é de vidro, e se poderia quebrar se o produto
cair ou receber uma batida.
· Fontes de calor - Mantenha o produto longe de fontes de calor tais
como radiadores, fornos, aquecedores, e outros aparelhos geradores de
calor.
· Água e umidade - Não utilize o produto na água nem perto dela; também
não o use em áreas muito úmidas tais como o banheiro.
Cuidado deste produto
Para você ficar certo de estar recebendo os máximos benefícios deste
produto, cumpra com as seguintes sugestões.
· Limpeza - Utilize um pano úmido. Não utilize produtos de limpeza líquidos,
benzeno, aguarrás ou aerossóis.
· Conserto - Não tente consertar o produto nem modificar o circuito elétrico
você mesmo. A unidade contém voltagens muito altas e perigosas.
Contate o vendedor ou um técnico qualificado se o produto requerer
serviço. Use só reposições recomendadas pelo fabricante.
· Não raspe a tela visualizador LCD com objetos duros porque isso pode
causar danos.
Atenção
· Para evitar o risco de incêndio ou lesões, não tente carregar baterias não
recarregáveis.
· Substitua só por baterias do mesmo tipo ou outro equivalente
recomendado pelo fabricante.
· Jogue as baterias velhas ou defeituosas em forma que não prejudique o
meio ambiente, segundo às leis em vigor.
· Não coloque chamas sem proteção, tais como velas acesas, perto do
aparelho.
FUNÇÕES BÁSICAS
Operação do Rádio
1. Para começar a utilizar seu rádio, insira três baterias AAA ou Ni-MH
recarregáveis (previamente carregadas) no compartimento de baterias,
tomando em conta as polaridades.
2. Pressione o botão Power On/Off para ligar o rádio. Ajuste o volume
para o nível desejado.
3. Selecione um canal ou o código de CTCSS
(Sistema de silenciador codificado por tom contínuo).
4. Pressione e mantenha pressionado o botão PTT (“Pressionar para falar”)
e fale no MIC para transmitir. Aparecerá o ícone . Quando terminar
a transmissão, solte o botão PTT.
5. Se você não mantiver o botão PTT pressionado, o transceptor
reproduzirá automaticamente as transmissões recebidas.
ANOTAÇÃO: Você pode se comunicar com outro rádio que esteja usando
o mesmo canal e/ou o mesmo código CTCSS do que seu rádio.
Função de ligação
Você pode enviar um som de chamada para todos os rádios que estiverem
usando o mesmo canal e/ou o mesmo código CTCSS do que seu rádio. Para
enviar uma chamada, pressione rapidamente a tecla PTT duas vezes.
Como utilizar o bloqueio de teclas
Os botões do rádio podem ser travados para evitar ativar acidentalmente o
aparelho. Mantenha pressionados os botões POWER e MENU para ativar
ou desativar a Trava de Teclas.
Função de silenciador automático
Seu rádio tem uma função de silenciador automático. Isto quer dizer que
você não irá escutar coisa nenhuma em um canal, exceto se tiver alguma
pessoa por perto transmitindo no mesmo canal. Pode desligar o silenciador
automático para ouvir transmissões mais fracas ou distantes, pressionando
e mantendo pressionado o botão MENU durante 2 segundos. Para ativar a
função novamente, pressione e mantenha o botão MENU durante 2
segundos.
OPÇÕESDEMENU
Para ter aceso às opções de menu, pressione o botão MENU. O transceptor
irá então alternar entre as seguintes configurações possíveis.
Símbolo Configuração Descrição
Canal Seleciona o canal para a transmissão
CTCSS Seleciona um código de CTCSS para
o canal atual.
VOX Ativa/desativa a transmissão ativada
pela voz
Aviso sonoro Ativa/desativa o som que se escuta ao
recebido e finalizar uma transmissão recebida
entendido
Som das teclas Ativa/desativa o som quando é
pressionada uma tecla do transceptor.
Desligue Ativa/desativa o desligamento automático
automático quando o aparelho estiver sem operar
por 2 horas.
ANOTAÇÃO: Quando tiver acabado de fazer a configuração atual,
pressione MENU mais uma vez para confirmar e continue para a próxima
configuração. Para confirmar as alterações abandonando as Opções de
menu, pressione PTT.
Seleção de canais
Você pode selecionar entre os 14 canais do transceptor para se comunicar
com outras pessoas. Para transmitir, o transmissor e o receptor devem estar
no mesmo canal.
Explorador
Quando estiver selecionando um canal, também pode ativar a função de
exploração de canais mantendo pressionado o botão ou . No visualizador
você verá . Se estiver presente um sinal válido, o transceptor irá se
deter no canal atualmente ativo. Pressione um botão para configurar esse
como seu canal. Caso contrario, o modo de exploração buscará
imediatamente o próximo canal se nenhum botão for pressionado depois de
5 segundos. Durante a exploração, se as teclas PTT ou MENU forem
pressionadas, o modo exploração finalizará e você abandonará o menu.
Ou, se pressionar a tecla MENU, a exploração irá parar e passar para a
próxima configuração.
Seleção do código de CTCSS (Sistema de silenciador
codificado por tom contínuo)
O CTCSS é como se houver um sub-canal dentro de um canal, que lhe
proporciona maior flexibilidade na comunicação. Ele permite você falar e
escutar outros transmissores que estiverem TANTO no mesmo canal
QUANTO no mesmo código CTCSS. Há 38 códigos CTCSS para fazer sua
escolha (veja o Apêndice).
Exploração do CTCSS
Você também pode ativar a função de exploração de CTCSS mantendo
pressionado o botão ou . Na tela você verá . Se estiver
presente um sinal válido, o transceptor irá se deter no canal CTCSS atualmente
ativo . Pressione um botão para configurar esse como seu canal de CTCSS.
Caso contrário, o modo de exploração buscará imediatamente o próximo
canal de CTCSS se nenhum botão for pressionado depois de 5 segundos.
Durante a exploração, se as teclas PTT ou MENU forem pressionadas, o
modo exploração finalizará e você abandonará o menu. Ou, se pressionar
a tecla MENU, a exploração irá se deter e passar para a próxima
configuração.
Configuração do VOX (transmissão acionada por voz)
Esta configuração detecta e transmite automaticamente sua voz através do
canal selecionado, sem necessidade de manter pressionado o PTT. Selecione
entre 3 níveis de VOX pressionando as teclas ou . O ícone é
visualizado quando esta função é ativada.
Símbolo de LCD Descrição
0 VOX desativada
1 Baixa sensibilidade - só transmite vozes audíveis
fortemente (útil para ambientes ruidosos)
2 Sensibilidade normal - configuração ideal para
transmissões ativadas pela voz.
3 Alta sensibilidade - todos os sons detectados
(incluindo o ruído) são transmitidos.
Aviso sonoro de recebido e entendido
Se o modo de aviso sonoro estiver ativado, a pessoa que recebe irá escutar
um tom de bipe quando você acabar a transmissão de sua mensagem. Isso
evita as situações em que as mensagens são interrompidas porque a outra
pessoa não sabe se a transmissão acabou. Pressione ou para ativar ou
desativar a função de aviso sonoro de recebido e entendido. O í cone
aparecerá se estiver ativado.
Som das teclas
Se estiver ativada, a função de tom de teclas fará o aparelho dar um bipe
quando um botão for pressionado. Pressione para ativar ou para desativar
a função de tom de teclas. O ícone ‘ ’ aparecerá se a função estiver
ativada.
Função APO (Desligamento automático)
Esta função permite a seu rádio se desligar automaticamente se estiver sem
operar durante 2 horas. Pressione a tecla ou para ativar ou desativar
a função APO (desligamento automático). O í cone aparecerá se
estiver ativado.
ANOTAÇÃO: Para reativar o rádio depois do desligamento automático,
simplesmente pressione botão PWR.
BASE DE CARGA
Pode carregar diretamente as baterias
recarregáveis Ni-MH sem tirá-las do
compartimento de baterias usando um
carregador opcional de dois
compartimentos. Pode recarregar dois
rádios ao mesmo tempo. O LED do
carregador acenderá uma luz vermelha
enquanto os transceptores estiverem sendo
carregados. leva por volta de 14 a 16 horas
para carregá-los.
Dentro do compartimento das baterias há
um interruptor de carga que ativa a recarga
das baterias quando colocadas no
carregador. O interruptor deve ser
colocado na posição “ON” quando baterias recarregáveis estiverem sendo
usadas e recarregadas usando o carregador. Em caso de usar baterias
alcalinas, o interruptor deve ser colocado em “OFF”.
ATENÇÃO: Não coloque rádio com pilhas comuns para carregar no
carregador.
ATENÇÃO: O carregador de mesa não se desliga automaticamente uma
vez que as baterias estão recarregadas totalmente. Por isso, há perigo de
sobrecarga, que pode diminuir muito a vida útil das baterias.
APÊNDICE
Freqüências de canais
Canal Freqüência(emMHz) Canal Freqüência (emMHz)
01 462.5625 08 467.5625
02 462.5875 09 467.5875
03 462.6125 10 467.6125
04 462.6375 11 467.6375
05 462.6625 12 467.6625
06 462.6875 13 467.6875
07 462.7125 14 467.7125
Códigos de Privacidade de CTCSS
Canal Freqüência(emHz) Canal Freqüência (em Hz)
01 67.0 20 131.8
02 71.9 21 136.5
03 74.4 22 141.3
04 77.0 23 146.2
05 79.7 24 151.4
06 82.5 25 156.7
07 85.4 26 162.2
08 88.5 27 167.9
09 91.5 28 173.8
10 94.8 29 179.9
11 97.4 30 186.2
12 100.0 31 192.8
13 103.5 32 203.5
14 107.2 33 210.7
15 110.9 34 218.1
16 114.8 35 225.7
17 118.8 36 233.6
18 123.0 37 241.8
19 127.3 38 250.3
ESPECIFICAÇÕES
Freqüência RX .............................................. 462.5625 - 467.7125 MHz
Canais. ................................................................................................... 14
Tipo de modulação ............................................................................ FM
Impedância da antena ................................................................ 50 Ohm
Microfone. .............................................................. tipo de condensador
Abastecimento elétrico. ............................................ .3 × AAA Alcalina
Sensibilidade a 12dB Sinad. ........................................................... 0.5µV
Rejeição de canal adjacente ........................................................... 45dB
Silenciador automático . .................................................................. Auto
Potência de saída de áudio ........................................ 100mW @ 8 Ohm
Distorção de áudio ........................................................................... Auto
Potência de saída de RF ........................................... 500 mW @4.5VDC
Emissões harmônicas ................................................................ > = 46dB
Dimensões (APP) ............................................................. .87×54×36mm
Peso (sem baterias) ............................................................................. 74g
RECURSOS ADICIONAIS
Visite nosso site na web (www.oregonscientific.com.br) para saber mais
sobre seu rádio e outros produtos da Oregon Scientific™ tais como câmeras
digitais, organizadores portáteis, relógios de alarme, e estações
meteorológicas. O site da web também inclui informação para contactar
nosso departamento de serviço ao cliente, caso você necessitar se comunicar
conosco.
 2003 Oregon Scientific. Todos os direitos reservados.
CARGADOR DE
BATERIA (opcional)
Puede cargar las baterías recargables Ni-
MH sin quitar las baterías del
compartimiento utilizando un cargador de
mesa doble optativo que se vende por
separado. Puede recargar hasta dos ra-
dios al mismo tiempo. Durante el proceso
de carga en el cargador, la pantalla de
cristal liquido se iluminará de color rojo.
La carga completa demora entre 14 y 16
horas.
En el interior del compartimiento para
baterías del walkie-talkie hay un interruptor
de carga que permite la recarga de
baterías. cuando se las coloca adentro del cargador. El interruptor debe ser
colocado en ‘ON’ cuando se utilizan y recargan baterías recargables
mediante el cargador. Si se utilizan baterías alcalinas, el interruptor debe
ubicarse en la posición ‘OFF’.
ADVERTENCIA: No coloque los walkie-talkie en el cargador cuando
use baterías alcalinas.
PRECAUCIÓN: El cargador no se apaga automáticamente una vez
finalizada la recarga de baterías. Por consiguiente, existe el peligro de
sobrecarga que provoca una menor vida útil de las baterías.
APÉNDICE
Frecuencias del canal
Canal Frecuencia(enMHz) Canal Frecuencia (enMHz)
01 462.5625 08 467.5625
02 462.5875 09 467.5875
03 462.6125 10 467.6125
04 462.6375 11 467.6375
05 462.6625 12 467.6625
06 462.6875 13 467.6875
07 462.7125 14 467.7125
CTCSS Privacy Codes
Canal Frecuencia(enHz) Canal Frecuencia (enHz)
01 67.0 20 131.8
02 71.9 21 136.5
03 74.4 22 141.3
04 77.0 23 146.2
05 79.7 24 151.4
06 82.5 25 156.7
07 85.4 26 162.2
08 88.5 27 167.9
09 91.5 28 173.8
10 94.8 29 179.9
11 97.4 30 186.2
12 100.0 31 192.8
13 103.5 32 203.5
14 107.2 33 210.7
15 110.9 34 218.1
16 114.8 35 225.7
17 118.8 36 233.6
18 123.0 37 241.8
19 127.3 38 250.3
ESPECIFICACIONES
Frecuencia RX ........................................... 462.5625 - 467.7125 MHz
Canales .............................................................................................. 14
Tipo de modulación ........................................................................FM
Impedancia de la antena .................................................... 50 Ohmios
Micrófono ........................................................... tipo de condensador
Alimentación ..................................................... 3 pilas alcalinas AAA
Sensibilidad a 12dB Sinad .......................................................... .0,5µV
Rechazo de canal adyacente ....................................................... 45dB
Suspensión de audio .......................................................... Automático
Potencia de salida de audio ....................................100mW @ 8 Ohm
Distorsión de audio ..........................................................................7%
Potencia de Salida de RF. .................................... 500 mW @4.5VDC
Emisiones armónicas ............................................................. > = 46dB
Dimensiones (AAP) ...................................................... 87×54×36mm
Peso (sin pilas). ............................................................................... 74g
RECURSOS ADICIONALES
Visite nuestro sitio web (www.oregonscientific.com) para obtener más
información acerca de su transceptor y otros productos Oregon
Scientific™ como cámaras digitales, organizadores portátiles, relojes
alarmas y estaciones meteorológicas. El sitio web también incluye
información de contacto con nuestro departamento de servicio de
clientes , en caso de que necesite contactarse con nosotros.
2003 Oregon Scientific. Todos los derechos reservados.
