Oregon Scientific RAR503 User manual

Multi-zone weather station
Model: RAR503
USER MANUAL

EN
1
Multi-zone weather station
Model: RAR503
USER MANUAL
INDEX
Overview ................................................................... 2
Front view .............................................................. 2
Back view............................................................... 2
Sensor.................................................................... 3
Accessories – separate purchase required............ 4
Getting started.......................................................... 4
Remote sensor installation..................................... 4
Main unit installation .............................................. 4
Synchronising and placing sensors ....................... 4
Name tags.............................................................. 5
Weather forecast ...................................................... 5
Temperature and humidity ...................................... 6
Troubleshooting ..................................................... 6
Reset.......................................................................... 6
Specifications........................................................... 6
Precautions............................................................... 7
About Oregon Scientific .......................................... 8
EU-Declaration of conformity.................................. 8
FCC statement.......................................................... 8
Declaration Conformity.......................................... 9

EN
2
OVERVIEW

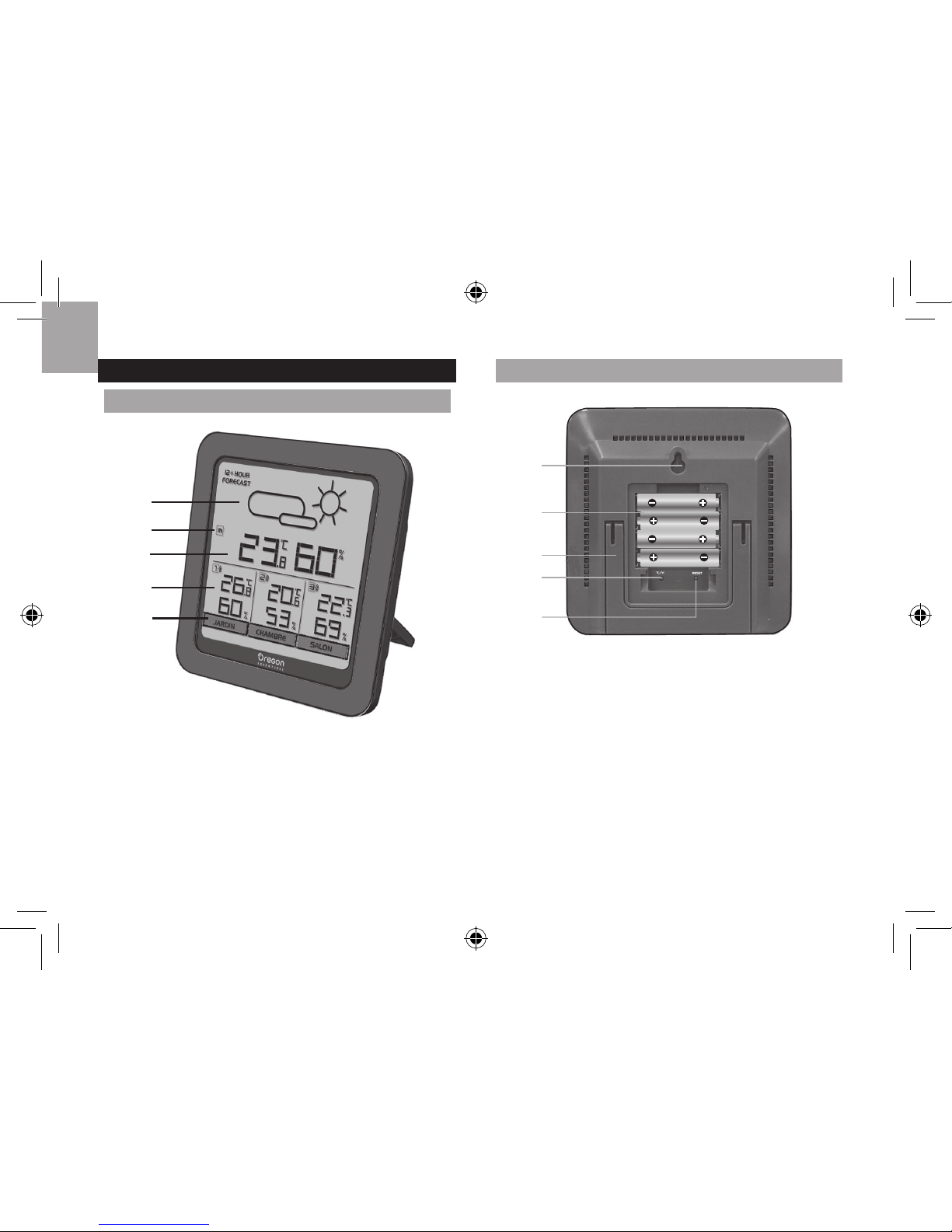

FRONT VIEW
1
2
3
4
5
1. Weather forecast
2. Main unit batteries low
3. Temperature and humidity for location where main
unit is placed
4. Temperature and humidity for location where sensor
is placed
5. Customisable name tags
BACK VIEW
1
4
5
2
3
1. Wall mount hole
2. Battery compartment
3. Collapsible table stand
4. °C / °F: select temperature unit
5. RESET: reset unit to default settings

EN
3

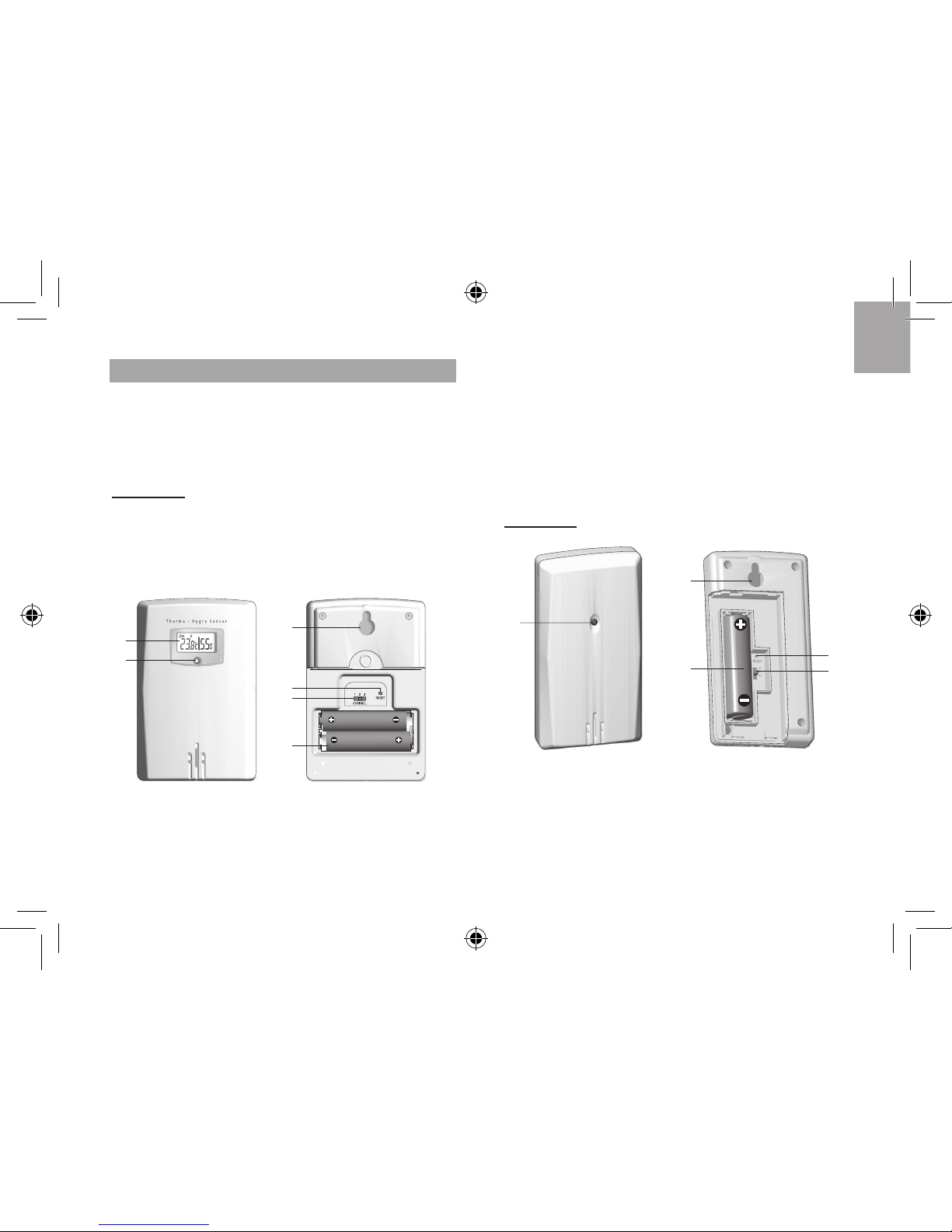

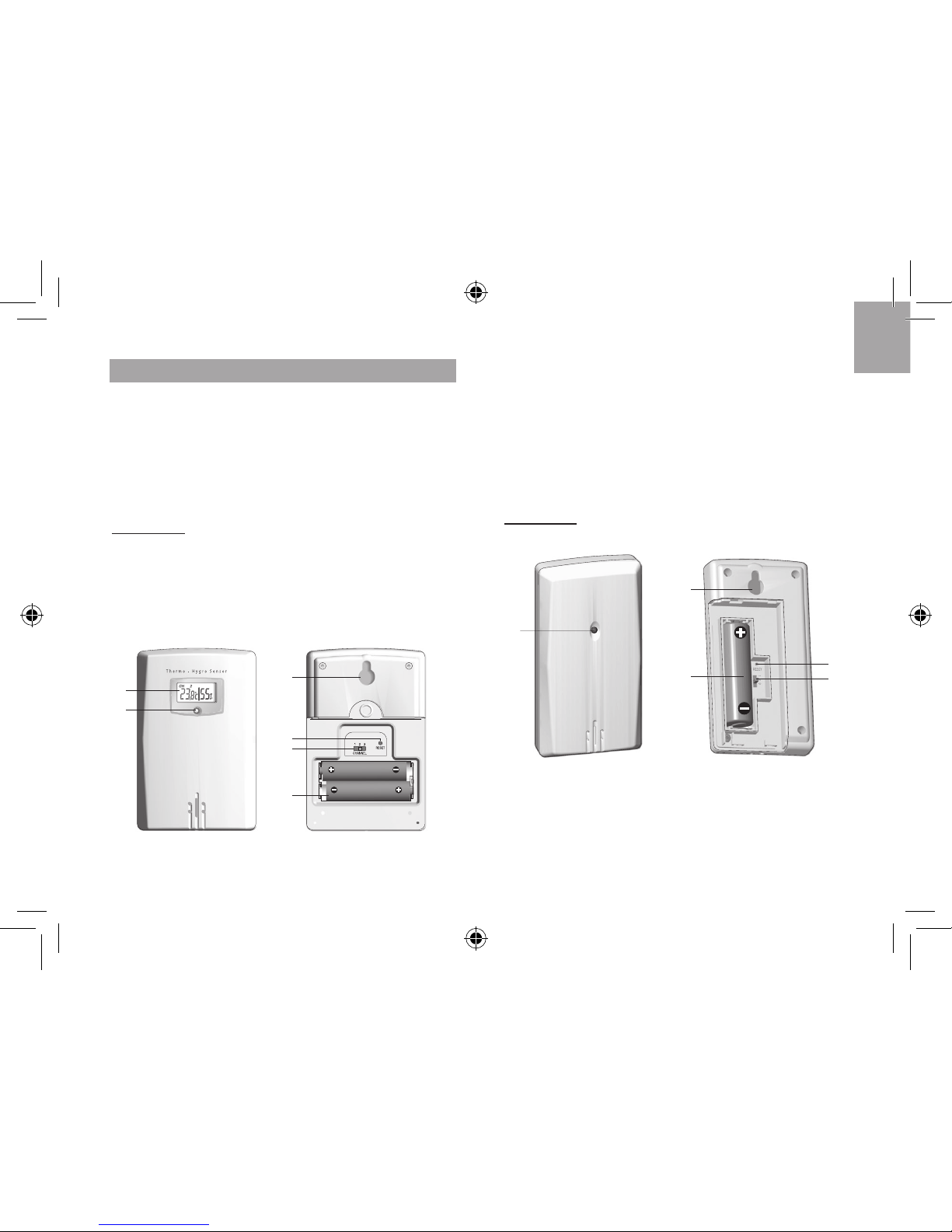

SENSOR
This product can work with up to 3 sensors at any one time
to capture temperature and relative humidity readings in
various locations around the home.
A complete set of 3 sensors are provided in this package,
while replacement wireless remote sensors can be
purchased separately.
THGR122N
This sensor conveniently displays the temperature /
humidity which makes it especially suited for locations
where you would like to see this data at a glance without
having to refer each time to the main unit, such as
children’s room.
2
1
3
4
5
6
1. LCD display
2. LED status indicator
3. Wall mount hole
4. RESET
5. CHANNEL switch
6. Battery compartment
THGN132N
1
2
3
4
5
1. LED status indicator
2. Wall mount hole
3. Battery compartment
4. RESET hole
5. CHANNEL switch

EN
4
ACCESSORIES – SEPARATE PURCHASE
REQUIRED
Optional wireless remote sensors such as those
listed below can be purchased separately. For more
information, please contact your local retailer.*
-THGR122N / THGN122N
- THGN132N
* Features and accessories will not be available in all
countries.
GETTING STARTED
REMOTE SENSOR INSTALLATION
1. Step applicable only to THGR122N:
Using a Philips screwdriver, open the battery
compartment cover.
2. Slide channel switch to select channel 1. Ensure
you use a different channel for the other sensors
(2, 3).
3. Insert the batteries, matching the polarities.
4. Press RESET after each battery change.
5. Replace the battery compartment cover.
MAIN UNIT INSTALLATION
1. Remove the battery compartment.
2. Insert the batteries, matching the polarities.
3. Press RESET after each battery change.
The battery icon may appear in the following
areas:
AREA MEANING
Main unit
environment area Main unit batteries low
Remote sensor
environment area
Remote sensor batteries
low
NOTE
• We recommend that you use alkaline batteries with
this product for longer usage and lithium batteries in
temperatures below freezing.
• Batteries should not be exposed to excessive heat
such as sunshine or fire.
SYNCHRONISING AND PLACING SENSORS
The main unit will automatically search for new
sensor reset within the last 30 minutes. If unit failed to
synchronise with remote sensor, reset both the main
unit and sensor or try selecting a different channel (and
press RESET).

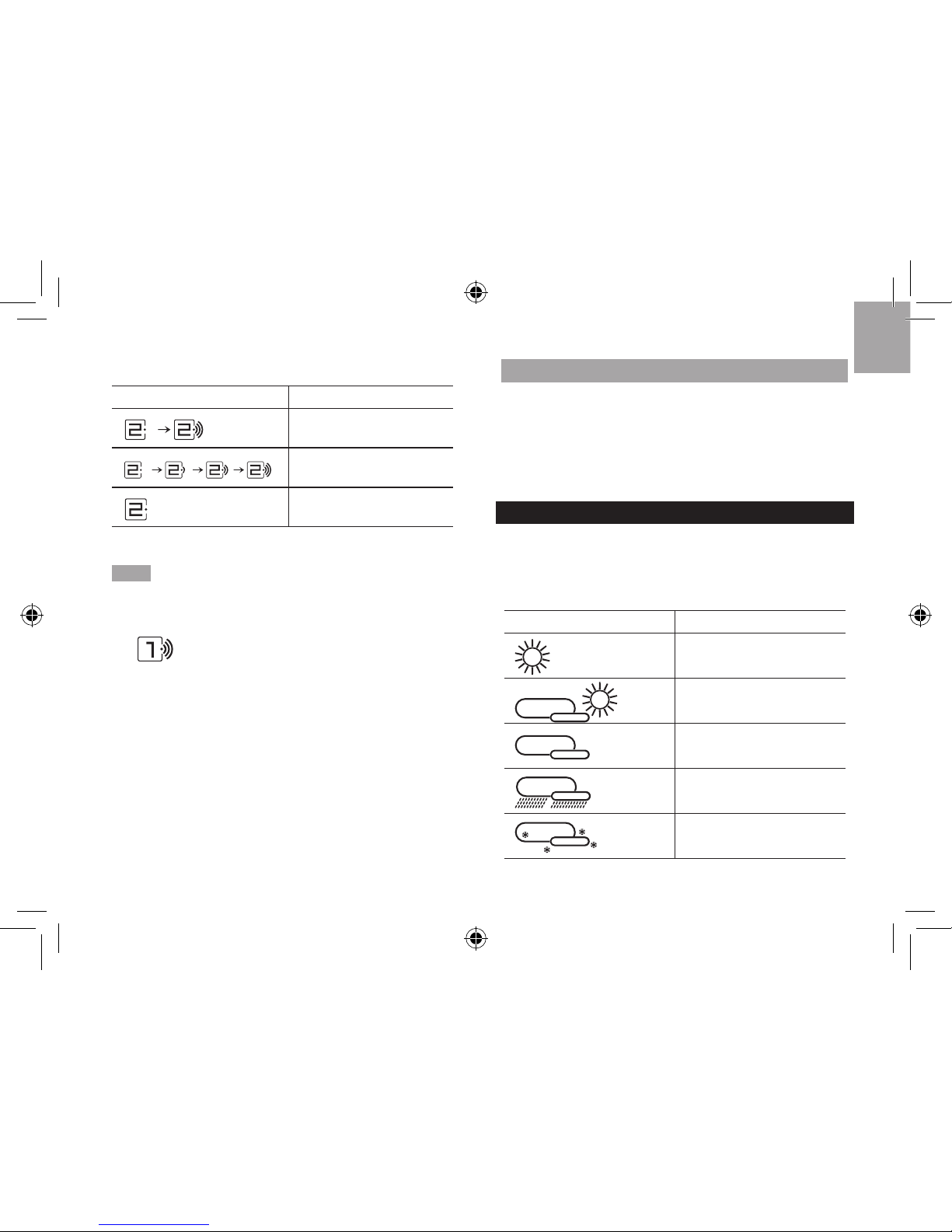

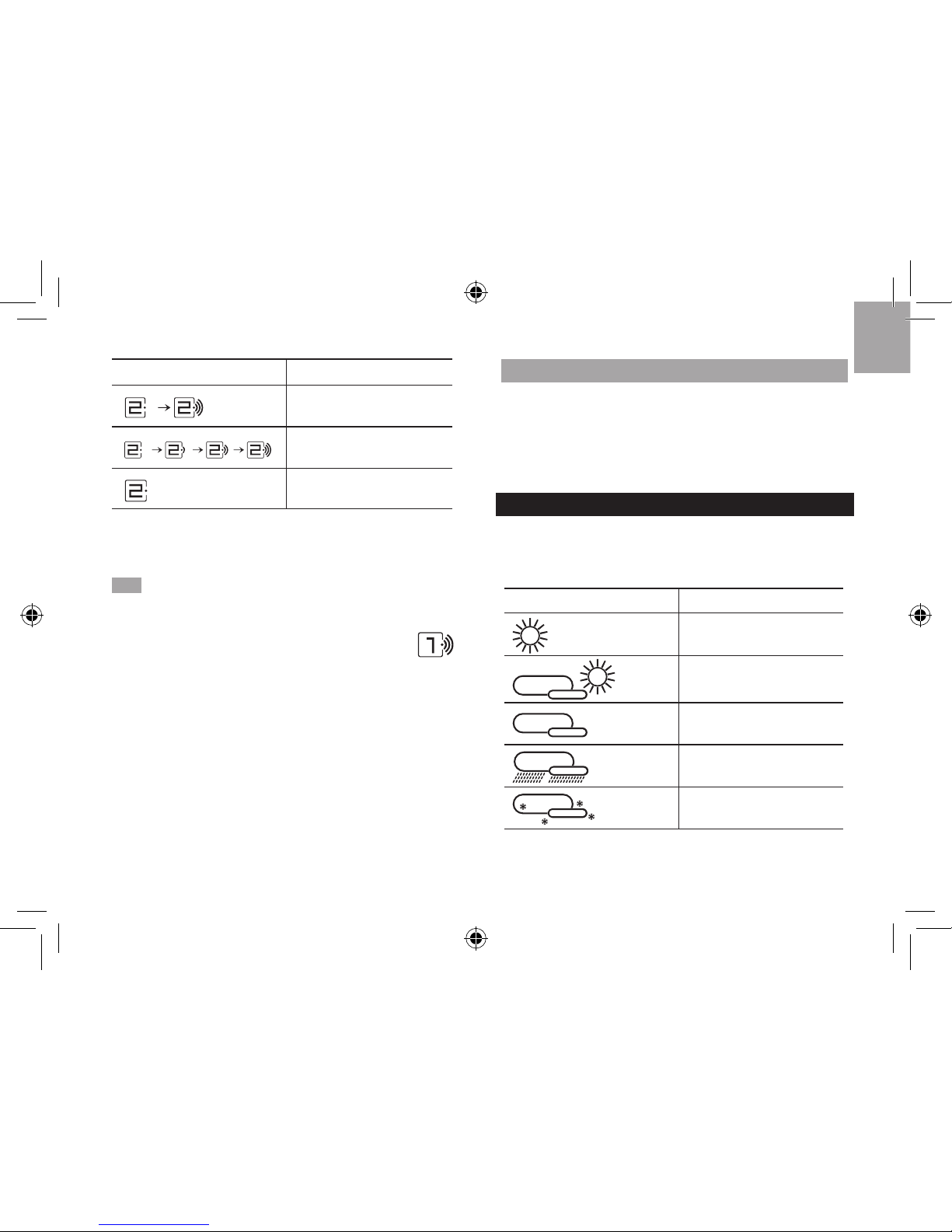

The remote sensor reception icons will show the following
status:

EN
5
ICONS MEANING
Main unit is searching
for sensor(s)
A sensor has been
found and logged on
and “--.-“No sensor found
Place the remote sensor within 30 m (98 ft) from the
main unit.
TIP
• When placing sensors, remember the intended
location for each sensor. Refer to channel switch
position (1, 2, 3) and match with channel icon
displayed directly above name tag.
• The transmission range may vary depending on
many factors. You may need to experiment with
various locations to get the best results.
For best results:
• Place the sensor out of direct sunlight and moisture.
• Position the sensor so that it faces the main unit,
minimizing obstructions such as doors, walls and
furniture.
• Place the sensor in a location with a clear view to
the sky, away from metallic / electronic objects.
NAME TAGS
Name tags can be inserted in the main unit (see front
view diagram).
There are 3 blank name tags provided in this package.
You can write on the blank tags the name of the locations
where the sensors are being installed.
WEATHER FORECAST
This product forecasts the next 12 to 24 hours of weather
forecast within a 30-50 km (19-31 mile) radius.
Weather forecast area
ICON DESCRIPTION
Sunny
Partly cloudy
Cloudy
Rainy
Snowy

EN
6
TEMPERATURE AND HUMIDITY
To toggle temperature unit:
• Using a thin blunt instrument, press °C / °F to toggle
between °C / °F.
TROUBLESHOOTING
DISPLAY AREA PROBLEM
LL.L Temperature Reading is below
range
LL Humidity
HH.H Temperature Reading is above
range
HH Humidity
--.- or --% Temperature
and Humidity
Sensor is not
logged or does
not have humidity
function
RESET
Using a thin blunt instrument, press RESET to return to
default settings.
SPECIFICATIONS
MAIN UNIT
TYPE DESCRIPTION
L x W x H 134 x 27 x 134 mm
(5.3 x 1.1 x 5.3 in)
Weight 240 g (8.46 oz)
without battery
Signal frequency 433 MHz (RAR503) /
315 MHz (RAA503)
Temperature range -5°C to 50°C
(23°F to 122°F)
Humidity range 25% - 95%
Power 4 x UM-4 (AAA) 1.5 V
batteries
REMOTE SENSOR (THGR122N)
TYPE DESCRIPTION
L x W x H 92 x 60 x 20 mm
(3.6 x 2.4 x 0.79 in)
Weight 60 g (2.11 oz)
without battery
Signal frequency 433 MHz (RAR503) /
315 MHz (RAA503)
Number of channels 3

EN
7
Transmission range 30 m (100 ft) unobstructed
Temperature range -20°C to 60°C
(-4°F to 140°F)
Humidity range 25% - 95%
Power 2 x UM-4 (AAA) 1.5 V
battery
REMOTE SENSOR (THGN132N)
TYPE DESCRIPTION
L x W x H 96 x 50 x 22 mm
(3.8 x 1.9 x 0.9 in)
Weight 50 g (1.76 oz)
without battery
Signal frequency 433 MHz (RAR503) /
315 MHz (RAA503)
Number of channels 3
Transmission range 30 m (100 ft) unobstructed
Temperature range -20°C to 60°C
(-4°F to 140°F)
Humidity range 25% - 95%
Power 1 x UM-3 (AA) 1.5V battery
PRECAUTIONS
• Do not subject the unit to excessive force, shock,
dust, temperature or humidity.
• Do not cover the ventilation holes with any items
such as newspapers, curtains etc.
• Do not immerse the unit in water. If you spill liquid
over it, dry it immediately with a soft, lint-free cloth.
• Do not clean the unit with abrasive or corrosive
materials.
• Do not tamper with the unit’s internal components.
This invalidates the warranty.
• Only use fresh batteries. Do not mix new and old
batteries.
• Images shown in this manual may differ from the
actual display.
• When disposing of this product, ensure it is collected
separately for special treatment and not as normal
household waste.
• Placement of this product on certain types of
wood may result in damage to its finish for which
Oregon Scientific will not be responsible. Consult
the furniture manufacturer’s care instructions for
information.
• The contents of this manual may not be reproduced
without the permission of the manufacturer.

EN
8
• Do not dispose old batteries as unsorted municipal
waste. Collection of such waste separately for
special treatment is necessary.
• Please note that some units are equipped with a
battery safety strip. Remove the strip from the
battery compartment before first use.
• Should there be any discrepancy between the
English and other language versions, the English
version shall apply and prevail.
NOTE The technical specifications for this product and
the contents of the user manual are subject to change
without notice.
NOTE Features and accessories will not be available
in all countries. For more information, please contact
your local retailer.
ABOUT OREGON SCIENTIFIC
Visit our website (www.oregonscientific.com) to learn
more about Oregon Scientific products.
If you’re in the US and would like to contact our Customer
Care department directly, please visit:
https://us.oregonscientific.com/service/support.asp
For international inquiries, please visit:
https://us.oregonscientific.com/about/international.asp
EU-DECLARATION OF CONFORMITY
Hereby, Oregon Scientific, declares that this Multi-zone
weather station (Model: RAR503) is in compliance with
the essential requirements and other relevant provisions
of Directive 1999/5/EC. A copy of the signed and dated
Declaration of Conformity is available on request via our
Oregon Scientific Customer Service.
COUNTRIES RTTE APPROVAL COMPLIED
All EU Countries, Switzerland CH
and Norway N
FCC STATEMENT
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1)
This device may not cause harmful interference, and
(2) This device must accept any interference received,
including interference that may cause undesired
operation.

EN
9
WARNING Changes or modications not expressly
approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
NOTE This equipment has been tested and found
to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against
harmful interference in a residential installation.
This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
• Consult the dealer or an experienced radio / TV
technician for help.
DECLARATION OF CONFORMITY
The following information is not to be used as contact
for support or sales. Please call our customer service
number (listed on our website at www.oregonscientic.
com), or on the warranty card for this product) for all
inquiries instead.
We
Name: Oregon Scientic, Inc.
Address: 19861 SW 95th Ave.,Tualatin,
Oregon 97062 USA
Telephone No.: 1-800-853-8883
declare that the product
Product No.: RAR503
Product Name: Multi-zone weather station
Manufacturer: IDT Technology Limited
Address: Block C, 9/F, Kaiser Estate,
Phase 1,41 Man Yue St.,
Hung Hom, Kowloon,
Hong Kong
is in conformity with Part 15 of the FCC Rules.
Operation is subject to the following two conditions: 1)
This device may not cause harmful interference. 2) This
device must accept any interference received, including
interference that may cause undesired operation.

1
SWE
Väderstation med flera zoner
Modell: RAR503
BRUKSANVISNING
INNEHÅLL
Produktöversikt ........................................................2
Vy framifrån ............................................................2
Vy bakifrån .............................................................3
Sensor ....................................................................3
Tillbehör-måste köpas separat ...............................4
Att komma igång ...................................................... 4
Installation av trådlös fjärrenhet .............................4
Installation av huvudenhet ..................................... 4
Synkronisering och placering av sensorer ............. 4
Namntaggar ...........................................................5
Väderprognos ...........................................................5
Temperatur och luftfuktighet ................................... 6
Felsökning ..............................................................6
Återställning .............................................................6
Specifikationer ..........................................................6
Försiktighetsåtgärder ..............................................7
Om Oregon Scientific ...............................................8
EU-Försäkran om överensstämmelse ....................8

SWE
2
PRODUKTÖVERSIKT
VY FRAMIFRÅN
1
2
3
4
5
1. Väderprognos
2. Låg batterinivå i huvudenheten
3. Temperatur och luftfuktighet för platsen där
huvudenheten är placerad
4. Temperatur och luftfuktighet för platsen där sensorn
är placerad
5. Skräddarsydda namntaggar
VY BAKIFRÅN
1
4
5
2
3
1. Väggmonteringshål
2. Batterifack
3. Hopfällbart bordsstativ
4. °C / °F: välj temperaturenhet
5. RESET: återställ enheten till fabriksinställning

3
SWE
SENSOR
Denna produkt kan hantera upp till 3 givare för
temperatur och relativ luftfuktighet på olika ställen.
En komplett sats med 3 fjärrsensorer medföljer detta
paket medan extra reservsensorer kan köpas separat.
THGR122N
Denna sensor visar temperatur / luftfuktighet vilket gör
den lämplig att placera på en plats där du vill kunna se
dessa data utan att ha tillgång till en huvudenhet, t.ex.
på barnens rum.
2
1
3
4
5
6
1. LCD display
2. LED indikator
3. Väggmonteringshål
4. RESET knapp
5. Kanalomkopplare
6. Batterifack
THGN132N
1
2
3
4
5
1. LED indikator
2. Väggmonteringshål
3. Batterifack
4. RESET knapp
5. Kanalomkopplare

SWE
4
TILLBEHÖR – MÅSTE KÖPAS SEPARAT
Extra trådlösa givare såsom de som anges nedan kan
köpas separat. För mer information, kontakta ditt lokala
inköpsställe.
-THGR122N / THGN122N
- THGN132N
* Egenskaper och tillbehör kan skilja mellan olika länder.
ATT KOMMA IGÅNG
INSTALLATION AV TRÅDLÖS FJÄRRENHET
1. Dessa steg gäller endast THGR122N:
Använd en Philips skruvmejsel för att ta bort
batteriluckan.
2. Ställ kanalomkopplaren på kanal 1. Var noga med
att välja olika kanaler för varje sensor (2,3)
3. Se till att batterierna sätts in med rätt polaritet.
4. Tryck RESET efter varje batteribyte.
5. Stäng batteriluckan.
INSTALLATION AV HUVUDENHET
1. Öppna batteriluckan.
2. Se till att batterierna sätts in med rätt polaritet.
3. Tryck RESET efter varje batteribyte.
Batteriikonindikatorn kan visas i följande
områden:
OMRÅDE FÖRKLARING
Området där
huvudenheten är placerad
Låg batterinivå i
huvudenheten
Område där fjärrsensorn
är placerad
Låg nivå för batterier
i trådlös fjärrenhet
NOTERA
• Det rekommenderas att använda alkaliska
batterier till denna produkt för maximal drifttid eller
lithiumbatterier om enheten ska användas under
fryspunkten.
• Batterierna får inte utsättas för extrem hetta som till
exempel solsken eller eld.
SYNKRONISERING OCH PLACERING AV
SENSORER
Huvudenheten kommer automatiskt att söka efter en ny
givare som är återställd inom de senaste 30 minuterna.
Om enheten misslyckas med att synkronisera med
fjärrsensorn, tryck reset på både sensor och huvudenhet
eller prova med att välja en annan kanal (och
tryck RESET).

5
SWE
Ikonen för sensormottagningen visar följande status:
IKONER FÖRKLARING
Huvudenheten söker
efter fjärrenhet(er).
En sensorkanal har
hittats och anslutits
och “--.-“Ingen sensor hittad
Placera sensorn inom 30m från huvudenheten.
TIPS
• När du placerar ut sensorerna, så kom ihåg den
planerade placeringen för varje sensor. Referera till
kanalposition (1, 2, 3) och matcha med kanalicon
som visas direkt ovanför namntaggen.
• Sändningsräckvidden kan variera beroende på
många faktorer. Du kan behöva experimentera med
olika platser för att erhålla det bästa resultatet.
För bästa resultat:
• Undvik att placera enheten så att den utsätts för
direkt solljus eller fukt.
• Placera fjärrenheten så att den är riktad mot
huvudenheten, minimera hinder såsom dörrar,
väggar och möbler.
• Placera fjärrenheten med fri sikt mot himlen, avskild
från metall och elektroniska föremål.
NAMNTAGGAR
Namntaggar kan sättas in i huvudenheten (se bild för
framsidan).
Det medföljer 3 blanka namntaggar i detta paket. Du
kan skriva på de blanka taggarna namnet på de ställen
där sensorerna är placerade.
VÄDERPROGNOS
Denna produkt förutspår vädret för de kommande 12 till
24 timmarna inom en 30-50 km.
Väderprognosområde
IKON BESKRIVNING
Soligt
Halvklart
Molnigt
Regnigt
Snöigt

SWE
6
TEMPERATUR OCH LUFTFUKTIGHET
För att växla temperaturenhet:
• Använd ett tunt trubbigt föremål, tryck °C / °F för att
växla mellan °C / °F.
FELSÖKNING
DISPLAY OMRÅDE PROBLEM
LL.L Temperatur Värdet är under
mätområdet
LL Humidity
(Luftfuktighet)
HH.H Temperatur Värdet är över
mätområdet
HH Humidity
(Luftfuktighet)
-.- eller
-%
Temperatur
och
Luftfuktighet
Sensorn har inte
hittats eller har
ingen funktion för
luftfuktighet
ÅTERSTÄLLNING
För in ett gem (eller liknande) i RESET hålet för att
återställa enheten till grundinställning.
SPECIFIKATIONER
HUVUDENHET
TYP BESKRIVNING
L x B x H 134 x 27 x 134 mm
(5,3 x 1,1 x 5,3 tum)
Vikt 240 g (8,46 oz)
utan batteri
Sändningsfrekvens 433 MHz
Temperaturområde -5°C till 50°C
(23°F till 122°F)
Luftfuktighetsområde 25% - 95%
Drift 4 x UM-4 (AAA) 1,5 V
batterier
TRÅDLÖS SENSOR (THGR122N)
TYP BESKRIVNING
L x B x H 92 x 60 x 20 mm
(3,6 x 2,4 x 0,79 tum)
Vikt 60 g (2,11 oz)
utan batteri
Sändningsfrekvens 433 MHz
Antal kanaler 3

7
SWE
Överföringsavstånd 30 m (100 ft) fri sikt
Temperaturområde -20°C till 60°C
(-4°F till 140°F)
Luftfuktighetsområde 25% - 95%
Drift 2 x UM-4 (AAA) 1,5 V
batterier
TRÅDLÖS SENSOR (THGN132N)
TYP BESKRIVNING
L x B x H 96 x 50 x 22 mm
(3,8 x 1,9 x 0,9 tum)
Vikt 50 g (1.76 oz)
without battery
Sändningsfrekvens 433 MHz
Antal kanaler 3
Överföringsavstånd 30 m (100 ft) fri sikt
Temperaturområde -20°C till 60°C
(-4°F till 140°F)
Luftfuktighetsområde 25% - 95%
Drift 1 x UM-3 (AA) 1,5 V
batteri
FÖRSIKTIGHETSÅTGÄRDER
• Utsätt inte apparaten för kraftigt våld, stötar, damm,
extrema temperaturer eller fukt.
• Täck inte för ventilationshålen. Försäkra dig om
att närliggande föremål såsom tidningar, dukar,
gardiner m.m. inte täcker för ventilationshålen.
• Utsätt inte produkten för vatten. Om du spiller
vätska över den, torka omedelbart med en mjuk,
luddfri trasa.
• Rengör inte apparaten med frätande eller slipande
material.
• Mixtra inte med enhetens interna komponenter då
detta kan påverka garantin.
• Använd enbart nya batterier. Blanda inte nya och
gamla batterier.
• Av trycktekniska skäl, kan displaybilderna i denna
manual skilja sig från dem i verkligheten.
• Förbrukad produkt måste sorteras som specialavfall
på avsedd miljöstation och får inte slängas som
vanligt restavfall.
• Om denna produkt placeras på ytor med speciell
finish såsom lackat trä etc. kan dessa ytor skadas.
Ta kontakt med din möbeltillverkare för att få mer
information om huruvida det går bra att placera
föremål på ytan. Oregon Scientific kan inte hållas
ansvariga för skador på träytor som uppkommit på
grund av kontakt med denna produkt.

SWE
8
• Innehållet i denna manual får ej kopieras utan
tillverkarens medgivande.
• Kassera inte gamla batterier som osorterade
sopor. Insamling av kasserade batterier måste ske
separat.
• Notera att vissa enheter är utrustade med en
batterisäkerhetsstrip. Ta bort denna strip från
batteriutrymmet innan produkten används första
gången.
• Skulle det finnas några skillnader mellan den
engelska och andra språkversioner, skall alltid den
engelska versionen gälla.
NOTERING De tekniska specifikationerna för denna
produkt och innehållet I användarmanualen kan komma
att ändras utan vidare upplysning.
NOTERING Egenskaper och tillbehör kan skilja mellan
olika länder. För mer information, kontakta ditt lokala
inköpsställe.
OM OREGON SCIENTIFIC
Besök vår hemsida (www.oregonscientific.se) för
att se mer av våra produkter såsom digitalkameror;
MP3 spelare; projektionsklockor; hälsoprodukter;
väderstationer; DECT-telefoner och konferenstelefoner.
Hemsidan innehåller också information för våra kunder
i de fall ni behöver ta kontakt med oss eller behöver
ladda ner information.
Vi hoppas du hittar all information du behöver på vår
hemsida och om du vill komma i kontakt med Oregon
Scientific kundkontakt besöker du vår lokala hemsida
www.oregonscientific.se eller www.oregonscientific.
com för att finna telefonnummer till respektive
supportavdelning.
EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
Härmed intygar Oregon Scientific att denna
Väderstation med flera zoner (modell: RAR503) står i
överensstämmelse med de väsentliga egenskapskrav
och övriga relevanta bestämmelser som framgår
av direktiv 1999/5/EG. En signerad kopia av
“DECLARATION OF CONFORMITY” kan erhållas vid
hänvändelse till OREGON SCIENTIFIC servicecenter.
LÄNDER SOM OMFATTAS AV RTTE-DIREKTIVET
Alla länder inom EU, Schweiz CH
och Norge N

© 2014 Oregon Scientific. All rights reserved.
P/N.: 300103094-00005-10
