Orell Ego60m User manual

EGO 60 – A5

Installation, operation and maintenance manual

Manuale di installazione, uso e manutenzione

Montage-Betriebs und Wartungsanleitung

Notice de montage et d’entretien

Manual de montaje y servicio

Cooling units for door or wall mounting

Condizionatori per montaggio su porta o parete

Klimageräte für Wandanbau

Climatiseurs pour montage vertical sur paroi

Climatizadores para montaje en puerta o pared

ATTENTION!

Read carefully and completely before installation. Keep the manual until unit decommissioning.

Leggere attentamente e completamente prima dell’installazione e conservare no allo smaltimento.

Lesen Sie das vorliegende Handbuch in allen seinen Teilen aufmerksam durch, bevor das Gerät installiert wird.

Das Handbuch muss bis zum Abbau des Geräts aufbewahrt werden.

Lisez attentivement le contenu de cette notice avant de monter le climatiseur et conservez-la soigneusement jusqu’à la mise

au rebut de l’appareil.

Leer detenidamente y por completo este manual antes de instalar la unidad y guardarlo hasta el desmantelamiento.

1. Cooling unit application 5

1.1 Intended use 5

1.2 Improper use 5

2. Supply 5

3. Updates 5

4. Technical features. 5

5. Transport and handling 5

6. Installation 5

7. Condensate discharge hose 5

8. Electrical connection 5

8.1 Safety 5

8.2 Alarm pin 5

9. First start up and adjustment 5

9.1 Electronic thermostat 5

9.1.1 Setting the set point 5

10. Maintenance 5

11. Technical information 6

11.1 Operating principle 6

11.2 Safety devices. 6

11.3 Energy savings 6

11.4. Disponal 6

12. Troubleshooting 6

13. Pictograms 15-16

14. Technical data 17

15. Performances 18

16. Dimensions 19

17. Spare part 20-21

18. Guarantee 22-23

19. Assistance service 24

ENGLISH - Original instructions

1. Destinazione d’uso del condizionatore 7

1.1 Uso previsto 7

1.2 Uso non previsto... 7

2. Fornitura 7

3. Aggiornamenti 7

4. Caratteristiche tecniche 7

5. Movimentazione e trasporto 7

6. Montaggio 7

7. Scarico condensa 7

8. Collegamento elettrico 7

8.1 Sicurezza 7

8.2 Cavo gestione allarmi 7

9. Primo avvio e regolazione 7

9.1 Termostato elettronico 7

9.1.1 Impostazione del set point 7

10. Manutenzione 7

11. Informazioni tecniche 8

11.1 Principio di funzionamento 8

11.2 Dispositivi di sicurezza 8

11.3 Smaltimento 8

11.4 Risparmio energetico 8

12. Risoluzione anomalie 8

13. Pittogrammi 15-16

14. Dati tecnici 17

15. Prestazioni 18

16. Dimensioni 19

17. Ricambi 20-21

18. Garanzia 22-23

19. Servizio di Assistenza 24

ENG

ITALIANO - Istruzioni originali ITA

DEUTSCH - Originalbetriebsanleitung

FRANÇAISE - Notice originale

1. Anwendungsbereich des Klimagerätes 9

1.1 Vorgesehene Anwendung 9

1.2 Nicht vorgesehene Anwendung 9

2. Lieferumfang 9

3. Technische Entwicklung. 9

4. Technische Daten 9

5. Handhabung und Transport 9

6. Montage 9

7. Kondenswasserablauf 9

8. Elektroanschluss 9

8.1 Sicherheit 9

8.2 Stecker für die Alarmregelung 9

9. Erste Inbetriebnahme und Einstellung 9

9.1 Das Elektronische Thermostat 9

9.1.1 Sollpunkteinstellung 9

10. Wartung 9

11. Technische Informationen 10

11.1 Funktionsprinzip 10

11.2 Sicherheitseinrichtungen 10

11.3 Energieersparnis 10

11.3 Entsorgung 10

12. Beseitigung der Störungen 10

13. Piktogramme 15-16

14. Technische Daten 17

15. Leistungen 18

16. Abmessungen 19

17. Ersatzteile 20-21

18. Garantie 22-23

19. Kundendienst 24

1. Utilisation du climatise 11

1.1 Utilisation prévue 11

1.2 Utilisation non prévue 11

2. Fourniture 11

3. Mises à jour 11

4. Données techniques 11

5. Déplacement et transport 11

6. Montage 11

7. Vidange de la condensation 11

8. Branchement électrique 11

8.1 Sécurité 11

8.2 Fiches de gestion des alarmes 11

9. Première mise en route et réglage 11

9.1 Thermostat électronique 11

9.1.1 Programmation de la valeur de consigne 11

10. Entretien 11

11. Informations techniques 12

11.1 Principe de fonctionnement 12

11.2 Dispositifs de sécurité 12

11.3 Économies d'énergie 12

11.3 Eliminaction 12

12. Petit guide de dépannage 12

13. Pictogrammes 15-16

14. Données techniques 17

15. Performances 18

16. Dimensions 19

17. Pièces détachées 20-21

18. Garantie 22-23

19. Service Assistance 24

FRA

DEU

ESPAÑOL - Manual original

1. Uso de la unidad refrigeradora 13

1.1 Uso previsto 13

1.2 Uso no previsto 13

2. Alcance del suministro 13

3. Puestas al dia 13

4. Características técnicas 13

5. Manutención y transporte 13

6. Montaje 13

7. Eliminación del agua de condensación 13

8. Conexión eléctrica 13

8.1 Seguridad 13

8.2 Clavijas para la gestión de las alarmas 13

9. Primera puesta en marcha y regulación 13

9.1 Termostato electrónico 13

9.1.1 Programación del valor de consigna (set-point) 13

10. Mantenimiento 13

11. Información técnica 14

11.1 Principio de funcionamiento 14

11.2 Dispositivos de seguridad 14

11.3 Ahorro energético

11.3 Eliminación 14

12. Solución de las anomalías 14

13. Pictogramas 15-16

14. Datos técnicos 17

15. Prestaciones 18

16. Dimensiones 19

17. Piezas de repuestro 20-21

18. Garantía 22-23

19. Servicio de Asistencia 24

ESP

ENG

1. Cooling unit application

The EGO series cooling units described in this

manual are designed and built to cool the air

inside electrical switchboards in order to protect

components sensitive to thermal shock.

At the same time, the cooling units provide IP54

ingress protection against contaminating and

aggressive/corrosive substances.

1.1 Intended use

The EGO cooling unit must be used:

- For cooling electrical switchboards

- Within the temperature and voltage-supply limits

indicated on the data plate of the cooling unit and

also given in table F.13 of this manual

- Away from any sources of heat or hot air

- In an environment with adequate air exchange

- On switchboards with IP54 rating or higher.

If these requirements are not respected,

excessive condensation build-up may occur. As

a consequence, cable entry points or any other

openings in the cabinet should be well sealed.

To ensure correct operation, the specied sched-

uled maintenance operations (see section 10)

must be performed regularly. Incorrect or careless

use may cause irreparable damage to the cooling

unit and may lead to hazardous situations.

1.2 Improper use

The EGO cooling unit must NOT be used:

- Under any condition except those described in

section 1.1

- Outdoors, with excessive concentration of

solid contaminants and/or aggressive chemical

contaminants

- With the doors of the electrical switchboard

open, or installed on enclosures without a mini-

mum IP54 rating, due to excessive condensate

formation

- With the temperature set below the dew point of

the ambient air

- In explosive atmospheres, or those with aggres-

sive chemicals or high concentrations of dust or

oil suspended in the air

- In potentially inammable atmospheres

- Exposed to the elements

- With the condensate line closed or blocked off,

or in any case in which the condensate is not

allowed to run off freely

- Without the front panel

- With the cooling unit intake and outlet air ows

obstructed by walls or objects that are too close To

this end, check the minimum distances as regards

the external air ow (gure F.02), and make sure

there are no obstructions caused by the switch-

board components as regards the internal air ow.

2. Supply

Inside the packaging you will nd:

1 Cooling unit

1 Electronic thermostat manual

1 Installation, operation and maintenance manual

1 CE conformity certicate

1 Test certicate

1 A4 drilling template

1 Installation kit containing (F.04):

- Flanged nuts (p.1)

- Flat washers (p.2)

- Grub screws (p.3)

1 Self-adhesive sealing strip (F.04, p.4)

Handling brackets (F.03)

3. Updates

ORELL Tec AG Components reserves the right to

update its products and the corresponding

manuals based on technical progress without

prior notice. Please note that at the time of sale,

this manual and the corresponding product may

not be considered inadequate only because they

are not subject to the above-mentioned updates.

4.Technical features

(gures F. 13 and F. 1 4 )

The unit’s technical features and CE marking are

given on the data plate attached to the cooling

unit.

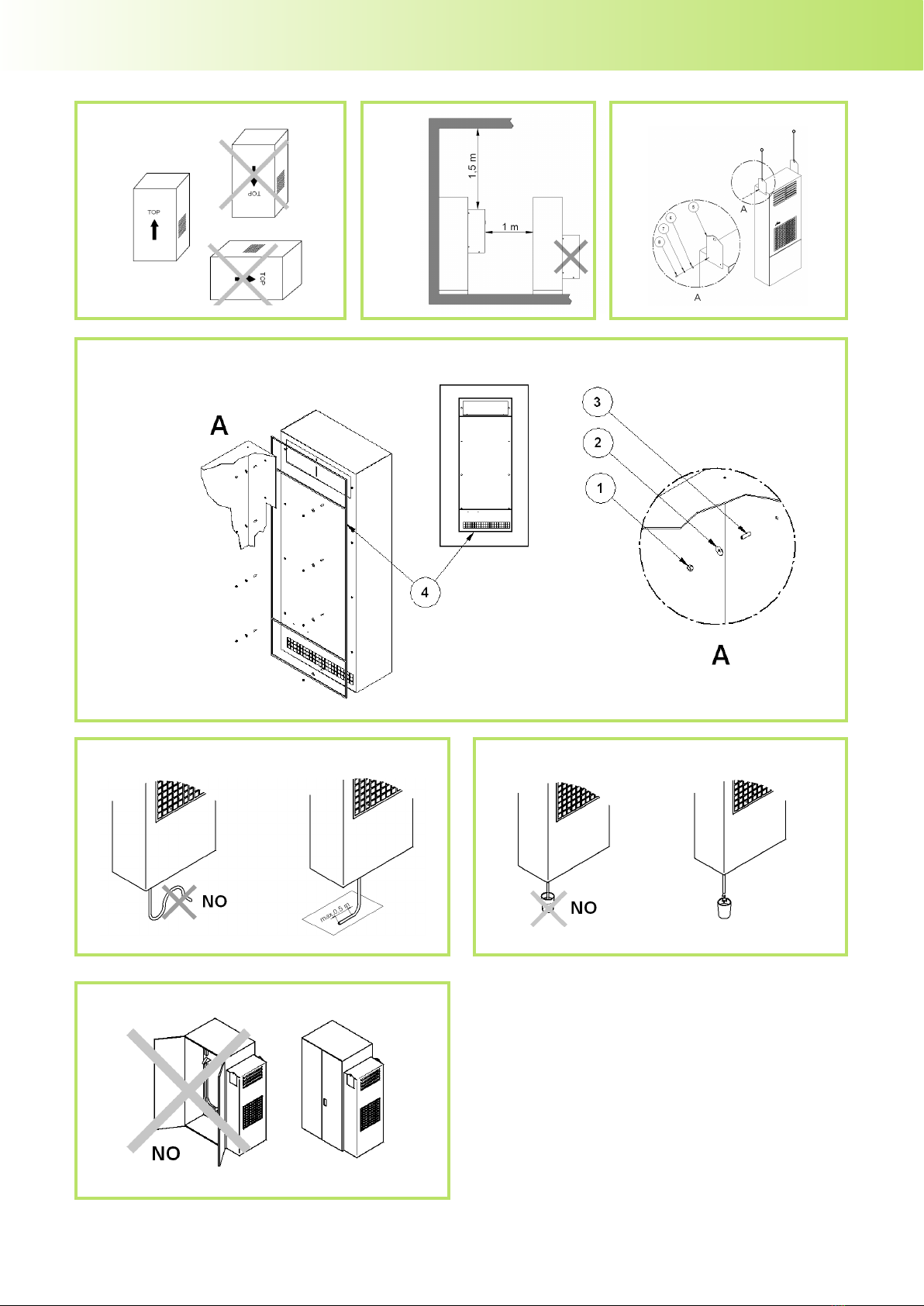

5.Transport and handling

During transport and storage the cooling unit must

be kept in a vertical position, as indicated on the

packaging (gure F. 01 ), and must not be exposed

to temperatures above 70°C or below -20°C.

Upon receipt, check that the packaging has not

been damaged during shipping.

To lift the cooling unit in a safe manner, use the

handling brackets installed on the top of the unit

(gure F.03).

6. Installation

Installation of the unit should only be performed

by qualied and authorised personnel.

The cooling unit must be installed with the enclo-

sure air intake hole in the highest possible point.

Ensure the xing elements and couplings will not

interfere with the equipment inside the enclo-

sure itself.

The unit must be installed in the vertical position

indicated. Maximum permitted deviation from the

vertical is 2°.

Disconnect power before starting any work inside

the switchboard.

The cooling unit must be installed on the outside

of the electrical switchboard using the standard

accessory kit supplied with the unit. Drill the holes

and make the cuts required in the switchboard

(gure F.04) using the supplied drilling template.

Fit the sealing strip on the cooling unit on the side

connected to the enclosure and follow the assem-

bly diagram (gure F.04).

7. Condensate discharge hose

The condensate which, depending on the ambient

temperature and humidity conditions, forms on

the heat exchanger which cools the enclosure air,

is not a malfunction but a normal phenomenon of

the cooling unit.

The condensate is taken outside the cooling unit

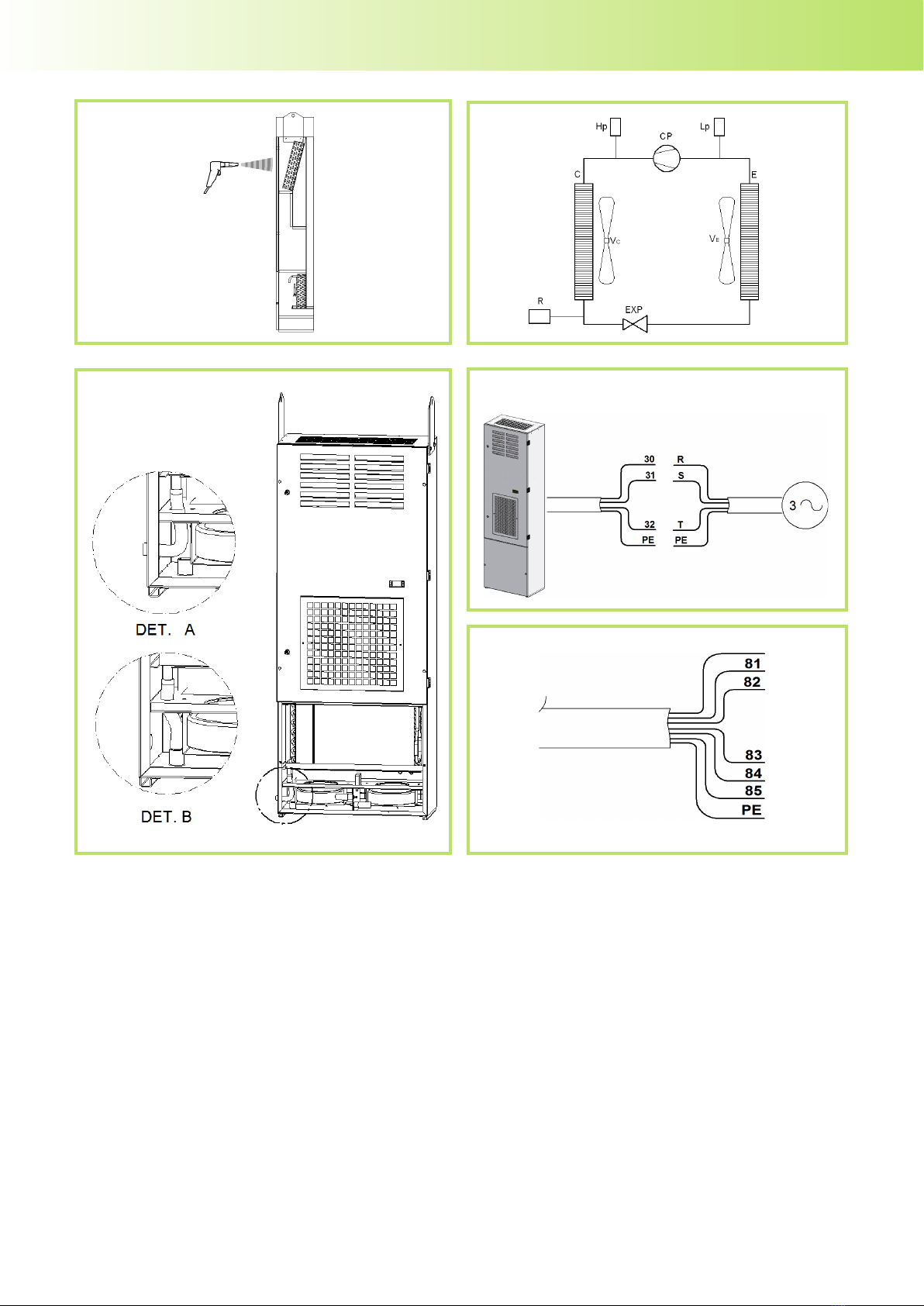

via a hose at the bottom of the unit (gure 10.B).

A plastic hose must be connected to this outlet to

carry the condensate to another point, allowing it

to be discharged where there can be no slipping

hazard for personnel.

In this case, make sure the condensate ows

without any hindrance. Avoid horizontal lengths of

more than 0.5 metres, uphill sections and the ac-

cidental formation of traps (gure F.05). The end

of the condensate discharge hose must always be

free and not underwater, so never place the end

of the discharge hose inside a condensate

collection container (gure F.06).

The condensate drain connection can also be tak-

en out the side of the cooling unit by modify-

ing the position of the internal rubber tube (g-

ure F.10A).

If the cooling unit is used with the doors of the

enclosure open, excessive quantities of conden-

sate will form and this is an unauthorised condi-

tion of use (gure F.07). We suggest using a

position switch on the door connected to the cool-

ing unit’s digital input to stop the unit if the door is

opened (See section 8.2).

8. Electrical connection

8.1 Safety

Warning! Electrical connections must only be

performed by specialised and authorised per-

sonnel. Switch power off to the enclosure be-

fore making the connection. Check that there is

no power to the switchboard and that the

supply voltage corresponds to the characteristics

given on the cooling unit’s data plate.

The power supply must be protected using appro-

priate time-delay fuses (type T) or circuit breakers

with K-curve, as per the indications given in table

F.13. Connect the power-supply cable as shown in

gure F11. Ensure you respect the

sequence R-S-T.

Disconnect the cooling unit before performing

testing on the enclosure.

8.2 Alarm management cable

(gure F.12)

The electronic control unit input-output signals are

managed via a 6-pole cable.

- Alarm signals from the electronic control unit can

be taken from wires 80 and 81.

- A digital input for voltage free contacts is

available on wires 82 and 83. The cooling unit’s

electronic control unit is programmed to generate

an alarm when the digital input is open.

- It is possible to connect a second cooling unit via

wires 84 and 85 for master-slave operation.

9. First start up and adjustment

If, prior to installation, the cooling unit was left in

an incorrect position (gure F. 01 ), wait at least 8

hours before switching it on. Otherwise,

30 minutes is more than enough time for the oil to

return to the compressor, after which the cooling

unit can be powered up. The enclosure air intake

fan starts working immediately, making the tem-

perature inside the enclosure even. If this tem-

perature exceeds 2K above the set point, both

the compressor and external air fan will turn on,

causing the cooling cycle to start. This then stops

when the inside temperature reaches the set

point. The thermostat is factory-set to 35°C. The

set point can be set to between 20°C and 50°C. In

order to save energy and minimise the production

of condensate, it is nevertheless recommended it

not be set below 30 °C.

9.1 Electronic thermostat

9.1.1 Setting the set point

The cooling unit is tted with a TX050 electronic

thermostat. See the specic manual C17000199

included with the unit for the functions of this

thermostat and how to program it.

ORELL Tec AG shall be in no way held liable for

any alter-ations the customer may make to the

default pa-rameters if they have not received

authorisation to do so.

10. Maintenance

Warning! Caution! Before embarking on any

maintenance work, cut the current to the en-

closure.

The cooling unit is the low maintenance type. The

only maintenance required is for the internal

components, which should be checked regularly,

as indicated in the table given in this section, and

cleaned with compressed air at a maximum pres-

sure of 4 bar (gure F.08). Any repairs that may

need doing must only be performed by specialised

and authorised personnel.

ENG

12.Troubleshooting

11.Technical information

11.1 Operating principle

The cooling unit for electrical switchboard enclo-

sures works on the basis of a refrigeration

circuit consisting of four main components: com-

pressor, evaporator, condenser and expansion

device (gure F.09).The circuit is hermetical-

ly sealed and the refrigerant circulates inside it.

The refrigerant used, depending on the cooling

unit model, is R134a, R407C or R410a, all chlorine

free and harmless to the ozone layer. The unit is

divided into two hermetically separated sections

where the ambient air and enclosure air do not

come into contact with one another and are

treated separately. The compressor (CP)

compresses the refrigerant, taking it to a high

pressure and high temperature.

The compressor then pushes the refrigerant

through a heat-exchanger coil, called the

condenser (C), where it is cooled by ambient air,

thus passing from the gas to the liquid state. In

this state it then collects in the receiver (R), from

which it then passes through the thermostatic

expansion valve (EXP), where it vaporises. It is

then received by the heat exchanger coil, called

the evaporator (E), by means of which it absorbs

heat from the enclosure air and passes from a

liquid state to gas. The enclosure is cooled down

in this manner. The gaseous refrigerant is then

drawn back into the compressor and this cycle is

repeated.

11.2 Safety devices.

The refrigeration circuit is tted with a high-

pressure pressure switch Hp and a low-pressure

pressure switch Lp (gure F.09) set to the maxi-

mum and minimum working pressures, respec-

tively, of the cooling unit. If one of these thresh-

olds is exceeded, the pressure switch stops the

compressor’s operation. They reset automatically.

The fans and compressor have an (internal or

external) thermal cut-out switch that stops them

in the case of overheating.

11.3 Energy savings

To optimise energy savings the cooling unit is

tted with a condenser ventilation throttling ther-

mostat. When the external temperature falls

below 30°C (xed calibration), one of the two

condenser-side fans is stopped.

The EGOA5 model has a pressure-switch speed

regulator (RLF) which adjusts the speed of the

condenser fans based on the pressure in the

refrigeration circuit.

11.4 Disposal

Caution!The cooling unit contains R134a, R407

or R410A refrigerant, depending on the

model, as well as small quantities of

lubricating oil. These are polluting substances

and must not be dumped. Replacement, repairs

and nal disposal must be performed by experts.

NOTE

Keep the unit’s documentation in a safe, dry place.

Remedy

This is not a malfunction of the cooling unit.

To verify functioning when testing, lower the thermostat setting

until the compressor and external fan start working and then reset

the thermostat.

Change the adjustment (or antifreeze) thermostat

This is not a malfunction of the cooling unit.

Make sure the power cable has been connected well to the

terminals.

Check that the cubicle doors and switches are closed

Call a refrigeration expert or the Manufacturer’s Technical Assis-

tance Service

Call a refrigeration expert or the Manufacturer’s Technical Assis-

tance Service

Change the internal fan’s capacitor

Change the internal fan

Change the amperometric protector

Change the relay or PTC for compressor starting

Change the capacitor for compressor starting

Call a refrigeration expert or the Manufacturer’s Technical

Assistance Service

Call a refrigeration expert or the Manufacturer’s Technical

Assistance Service

Change the contactor

Change the cooling unit with another of greater capacity

Clean the evaporator coil

See if there are any obstacles inside the enclosure to hinder

the ow of recycling air

Call a refrigeration expert or the Manufacturer’s Technical

Assistance Service

Check thermostat setpoint

Ventilate the premises where the enclosure is installed to

keep ambient temperature lower.

Clean the exchanger with compressed air and detergent

Ventilate the premises where the enclosure is installed to

keep ambient temperature lower.

Clean the coil with compressed air and detergent

This is not a malfunction of the cooling unit. Close the enclosure

door or disable the cooling unit

This is not a malfunction of the cooling unit. Seal enclosure

openings, e.g. for passage and upward path of wires

Check seal and remedy

Causes

The temperature inside the enclosure is lower than

what is set on the adjustment thermostat.

The adjustment (or antifreeze) thermostat has failed

No electricity getting to the unit.

Cooling unit empty of uid

Compressor mechanical failure

Internal fan capacitor failed

Internal fan failed

Compressor’s amperometric protector failed (external

to the compressor, where present)

Relay or PTC for compressor starting failed

Capacitor for compressor starting failed (where

present)

Compressor motor electrical failure

High pressure safety switch failed

Compressor contactor failed (where present)

Cooling unit under sized for the heat dissipated inside

the enclosure

Antifreeze thermostat triggered (where present)

Insufcient gas in the cooling unit

Thermostat set point incorrect

High pressure safety switch triggered:

Ambient temperature over the maximum work-

ing limit

Heat exchanger coil (condenser) either dirty or

clogged

Thermal protector inside the compressor triggered:

Ambient temperature over the maximum work-

ing limit

Heat exchanger coil (condenser) either dirty or

clogged

Too much ambient air inside the enclosure

Enclosure protection level is below IP54

The enclosure/cooling unit connecting seal has been

tted incorrectly

Conditions

The internal fan works, the external fan and

compressor do not work.

No component works

Compressor, external and internal fan work

Compressor and external fan work, internal fan

does not work

External and internal fan work, compressor does

not work

External and internal fans work, compressor

works all the time

Inside fan works, external fan and compressor

work irregularly

External and internal fans work, compressor

works irregularly

Enclosure door open

Enclosure door closed

Malfunction

It fails to cool

It is not cooling enough

Too much condensate forming

•

Job Frequency

Check, clean and, if neces-

sary, replace the air lter

Every 2

weeks

Check the external air heat

exchanger and clean if

necessary.

Every 3

months

Check effectiveness of the

condensate discharge.

Every 3

months

Check the fans for any

overheating or excessive

vibrations.

Every 6

months

ITA

1. Destinazione d’uso del condizionatore

I condizionatori della serie EGO descritti in questo

manuale sono progettati e realizzati per il raffred-

damento dell’aria contenuta all’interno di quadri

elettrici, al ne di proteggerne i componenti

sensibili alle sollecitazioni termiche. Allo stesso

tempo, i condizionatori forniscono una protezione

IP54 contro l’ingresso di sostanze contaminanti e

di agenti aggressivi.

1.1 Uso previsto

Il condizionatore EGO deve essere utilizzato:

- per raffreddare quadri elettrici;

- entro i limiti di temperatura e con le tensioni di

alimentazione, indicati sulla targhetta dati applicata

sul condizionatore e nella tabella F.13 del presente

manuale;

- lontano da fonti di calore o ussi d’aria calda;

- in un ambiente con un adeguata circolazione

d’aria;

- su un quadro che ha un grado di protezione IP54

o superiore. In caso contrario si potrebbe

vericare formazione eccessiva di condensa.

Di conseguenza, sigillare bene le zone di passag-

gio cavi ed eventuali altre aperture nell’armadio;

Per garantire un corretto funzionamento, devono

essere effettuate regolarmente le manutenzioni

programmate ordinarie (capitolo 10). Un uso

scorretto e disattento dell’unità può arrecare

danni irreversibili al condizionatore e dar luogo a

condizioni di pericolo.

1.2 Uso non previsto

Il condizionatore EGO non deve essere utilizzato:

- in condizioni diverse da quelle descritte nel

capitolo 1.1;

- in ambiente esterno con concentrazioni di

contaminanti solidi e/o di contaminanti chimici

aggressivi in misura eccessiva;

- con le porte del quadro elettrico aperte o su

armadi non a tenuta IP54,causa eccessiva

formazione di condensa;

- con temperatura impostata ad un valore inferiore

al punto di rugiada dell’aria ambiente;

- in atmosfera esplosiva, aggressiva o ad alta

concentrazione di polveri o sostanze oleose

sospese nell’aria;

- in atmosfera a rischio di incendio;

- esposto alle intemperie;

- con tubo di scarico condensa tappato o in

condizioni di non corretto deusso della condensa;

- senza il cofano anteriore:

- con i ussi di aria in ingresso e in uscita

ostacolati da pareti ed oggetti troppo vicini. A tale

scopo, per quanto riguarda il usso d’aria esterno,

vericare le distanze minime (gura F.02), mentre

per il usso d’aria interno, vericare che non vi

siano ostacoli derivanti dai componenti presenti

nel quadro.

2. Fornitura

Nell’imballo sono contenuti:

1Condizionatore

1Manuale termostato elettronico

1Manuale d’istallazione, uso e manutenzione

1 Certicato di conformità CE

1 Certicato di collaudo

1Dima di foratura su foglio A4

1Kit di montaggio contenente(F.04):

- dadi angiati (p.1)

- rondelle piane (p.2)

- grani (p.3)

1Guarnizione autoadesiva (F.04, p.4)

Staffe di movimentazione (F.03)

3. Aggiornamenti

ORELL Tec AG si riserva il diritto di aggiornare i

prodotti ed i relativi manuali senza preavviso, in

base al progresso della tecnica. Di contro, al

momento della commercializzazione, il presente

manuale ed il relativo prodotto non possono

essere considerati inadeguati solo perché non

aggiornati col progresso di cui sopra.

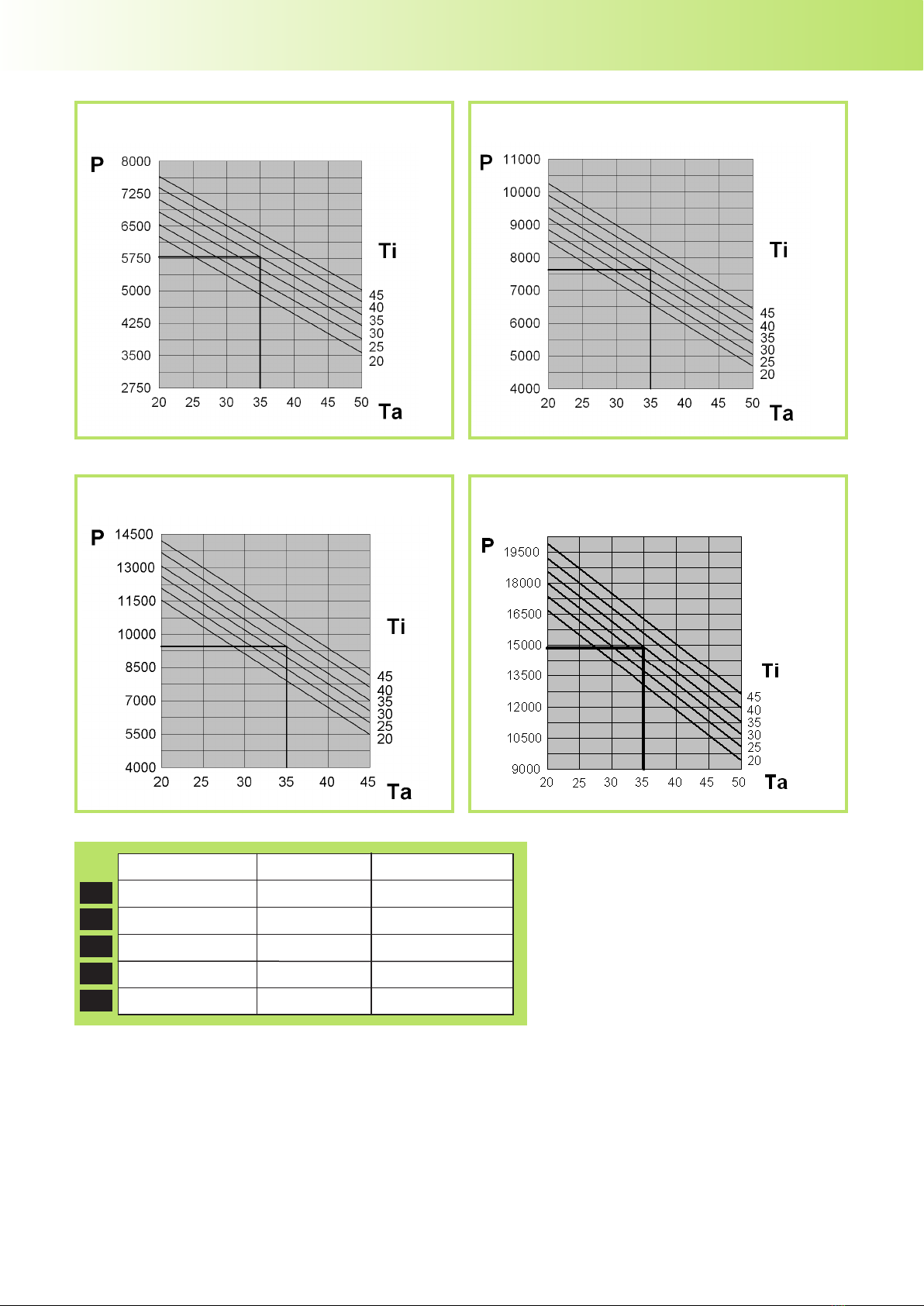

4. Caratteristiche tecniche

(gure F. 13 e F. 1 4 )

Le caratteristiche tecniche e la marcatura CE

sono riportati nell’ apposita etichetta applicata sul

condizionatore.

5. Movimentazione e trasporto

Durante il trasporto e l’immagazzinamento il

condizionatore deve essere nella posizione

verticale indicata sull’imballo (gura F. 01 ) e non

deve essere esposto a temperature superiori a

70°C o inferiori a -20°C. Al ricevimento, controllare

che l’imballo non presenti danni da trasporto.

Per sollevare il condizionatore, in sicurezza, si

possono utilizzare le staffe di sollevamento poste

sulla parte superiore del condizionatore

(gura F.03).

6. Montaggio

Solo personale qualicato e autoriz zato può

effettuare l’installazione dell’unità.

Il condizionatore deve essere installato con il

foro di aspirazione aria armadio nel punto più alto

possibile.

Accertarsi che gli elementi di ssaggio e di

accoppiamento non andranno ad interferire con le

apparecchiature contenute nell’armadio stesso.

Montarlo in posizione verticale. Lo scostamento

massimo dalla verticale consentito è 2°.

Prima di effettuare qualsiasi operazione al interno

del quadro sconnettere l’alimentazione.

Il condizionatore viene applicato sull’armadio

elettrico esternamente, attraverso gli accessori

presenti nel kit standard in dotazione. Eseguire sul

quadro i fori e i tagli necessari (gura F.04),

utilizzando l’apposita dima di foratura fornita.

Applicare, dove previsto, la guarnizione al condizio-

natore sul lato di accoppiamento all’armadio e se-

guire lo schema di montaggio indicato

(gura F.04).

7. Scarico condensa

La condensa che, in funzione delle condizioni di

temperatura e umidità ambiente, si forma sul

condizionatore che raffredda l’aria dell’armadio,non

è un’anomalia ma una caratteristica del funziona-

mento normale del condizionatore. La condensa

viene portata all’esterno per mezzo di un tubo

nella parte inferiore del condizionatore(gura

10.B). A questo scarico si deve collegare un

tubo in plastica che conduca la condensa in altra

posizione, in modo che lo scarico avvenga in area

non a rischio di scivolamento del personale. In

questo caso, assicurarsi che la condensa scorra

senza ostacoli. Evitare tratti oltre 0,5 metri di tubo

orizzontale, tratti in contro pendenza e formazio-

ne involontaria di sifoni (gura F.05). L’estremità

del tubo di scarico della condensa deve sempre

essere libera, mai immersa. Quindi non collocare

mai l’estremità del tubo di scarico all’interno di

contenitori di raccolta condensa (gura F.06). Lo

scarico della condensa può uscire anche dal anco

del condizionatore modicando la posizione del

tubo di gomma interno (gura F.10A). Utilizzare il

condizionatore con armadio a porte aperte genera

quantità eccessive di condensa: questa è una

condizione di utilizzo non autorizzata (gura F.07).

Per prevenire tale inconveniente è consigliato

l’utilizzo di un interruttore di posizione sulla porta

che, collegato all’ingresso digitale del condiziona-

tore, arresti il funzionamento del condizionatore

stesso in caso di apertura (vedi paragrafo 8.2).

8. Collegamento elettrico.

8.1 Sicurezza

Attenzione! Il collegamento elettrico deve

essere eseguito da personale specializzato e

autorizzato.Togliere tensione all’armadio prima

di effettuare il collegamento. Controllare che

l’armadio non sia alimentato e che la tensione

corrisponda a quella riportata sulla targa dati del

condizionatore. Allo scopo di garantire la protezio-

ne dell’alimentazione utilizzare opportuni fusibili

ritardati (tipo T) o interruttori magnetotermici con

curva K secondo le tarature indicate in tabella F.13.

Collegare il cavo di alimentazione rispettando le

indicazioni in gura F. 11. Rispettare sequenza

R-S-T. Scollegare il condizionatore prima delle

prove di collaudo dell’armadio.

8.2 Cavo gestione allarmi

(gura F.12)

Attraverso un cavo a 6 poli si gestiscono i segnali

di ingresso / uscita dal controllo elettronico:

- ai li 80 e 81 si può prelevare il segnale di

allarme in uscita dal controllo elettrico;

- ai li 82 e 83 è disponibile un ingresso digitale

per contatti liberi da tensione. Il controllo elettroni-

co del condizionatore è programmato per

segnalare un allarme quando l’ingresso digitale è

aperto.

- con i li 84 e 85 è possibile collegarsi ad un

secondo condizionatore per un funzionamento

master slave.

9. Primo avvio e regolazione

Nel caso che il condizionatore, prima del mon-

taggio, sia stato lasciato in posizione non corretta

(gura F.0 1), attendere almeno 8 ore prima di

metterlo in funzione. Diversamente, 30 minuti

saranno sufcienti al ritorno dell’olio nel com-

pressore, dopodiché sarà possibile dare tensio-

ne al condizionatore. Il ventilatore che aspira

l’aria dell’armadio, si metterà subito in funzione

uniformando la temperatura interna dell’armadio.

Se questa temperatura supera di 2K il set point

impostato, si inseriranno il compressore e il ven-

tilatore dell’aria esterna determinando l’inizio del

ciclo di raffreddamento. Quest’ultimo terminerà

quando la temperatura interna raggiungerà il set

point impostato. Il termostato è impostato a 35°C

in fabbrica. Il set point può essere impostato tra

20°C e 50°C. Per il risparmio energetico e minimiz-

zare la produzione di condensa si consiglia tuttavia

di non scendere al di sotto di 30 °C.

9.1Termostato elettronico

9.1.1 Impostazione del set point

Il condizionatore è dotato di termostato elettronico

TX050. Per le funzioni e la programmazione di

questo termostato si rimanda al manuale specico

C17000199 inserito nella fornitura.

ORELL Tec AG non si assume alcuna

responsabilità nel caso di modifica da parte del

cliente dei parametri impostati senza relativa

autorizzazione.

10. Manutenzione

Attenzione! Prima di eseguire qualsiasi inter-

vento togliere tensione all’armadio.

Il condizionatore è del tipo a bassa manutenzione.

Gli unici interventi richiesti riguardano la pulizia dei

componenti interni, da effettuarsi con aria com

pressa avente pressione max di 4 bar (figura F.08)

e il controllo periodico, come indicatato nella

tabella di questo capitolo.

Eventuali riparazioni devono essere effettuate solo

da personale specializzato autorizzato.

ITA

12. Risoluzione anomalie

Rimedio

Non è un’anomalia del condizionatore. Per vericare il funzionamen-

to al collaudo, abbassare la taratura del termostato no all’avviamen-

to di compressore e ventilatore esterno e poi ripristinare la taratura

Sostituire il termostato di regolazione (o antigelo)

Non è un’anomalia del condizionatore.

Vericare che il cavo di alimentazione sia ben inserito nei

morsetti.

Controllare che porte armadio e interruttori siano chiusi

Chiamare tecnico frigorista o Servizio AssistenzaTecnica del

Costruttore

Chiamare tecnico frigorista o Servizio AssistenzaTecnica del

Costruttore

Sostituire condensatore elettrico ventilatore interno

Sostituire ventilatore interno

Sostituire protettore amperometrico (ove presente)

Sostituire relè o PTC avviamento compressore

Sostituire condensatore elettrico avviamento compressore (ove

presente)

Chiamare tecnico frigorista o Servizio AssistenzaTecnica del

Costruttore

Chiamare tecnico frigorista o Servizio AssistenzaTecnica del

Costruttore

Sostituire contattore

Sostituire condizionatore con altro di potenza maggiore

Pulire evaporatore

Vericare se ci sono in armadio ostacoli al usso dell’aria di

ricircolo

Chiamare tecnico frigorista o Servizio AssistenzaTecnica del

Costruttore

Vericare taratura setpoint termostato

Ventilare il locale in cui è contenuto l’armadio per ottenere

temperature ambiente più basse.

Pulire lo scambiatore con aria compressa e detergente

Ventilare il locale in cui è contenuto l’armadio per ottenere

temperature ambiente più basse.

Pulire lo scambiatore con aria compressa e detergente

Non è un’anomalia del condizionatore. Chiudere la porta armadio o

disabilitare il condizionatore

Non è un anomalia del condizionatore. Sigillare le aperture

dell’armadio, ad es. passaggi e risalite cavi

Controllare guarnizione e rimediare

Cause

Temperatura in armadio inferiore a quella di taratura del

termostato di regolazione

Termostato di regolazione (o antigelo) guasto

Manca tensione all’unità

Condizionatore scarico di uido

Guasto meccanico del compressore

Condensatore elettrico ventilatore interno guasto

Ventilatore interno guasto

Protettore amperometrico compressore guasto (esterno

al compressore, ove presente)

Relè o PTC avviamento compressore guasto

Condensatore elettrico avviamento compressore guasto

(ove presente)

Motore interno compressore guasto

Pressostato di alta pressione guasto

Contattore compressore guasto (dove presente)

Condizionatore sottodimensionato rispetto al calore dis-

sipato in armadio

Termostato antigelo scattato (ove presente)

Insufciente carica di gas nel condizionatore

Taratura setpoint termostato non corretta

Pressostato alta pressione scattato:

Temperatura ambiente superiore al limite massi-

mo di funzionamento

Batteria di scambio termico (condensatore) sporca

o intasata

Protettore termico interno compressore scattato

:Temperatura ambiente superiore al limite massi-

mo di funzionamento

Batteria di scambio termico (condensatore) sporca

o intasata

Quantità eccessiva di aria ambiente nell’armadio

Armadio con grado di protezione inferiore a IP54

Guarnizione accoppiamento armadio / condizionatore

applicata non correttamente

Condizioni

Ventilatore interno funziona, ventilatore esterno e

compressore non funzionano

Nessun componente funziona

Compressore, ventilatore esterno e interno fun-

zionano

Compressore e ventilatore esterno funzionano,

ventilatore interno non funziona

Ventilatori esterno e interno funzionano,

compressore non funziona

Ventilatori esterno e interno funzionano,

compressore funziona continuamente

Ventilatore interno funziona, ventilatore esterno e

compressore funzionano a intermittenza

Ventilatori esterno e interno funzionano,

compressore funziona a intermittenza

Porta armadio aperta

Porta armadio chiusa

Anomalia

Non raffredda

Non raffredda sufcientemente

Eccessiva formazione di

condensa

•

11. Informazioni tecniche

11.1 Principio di funzionamento

Il condizionatore per armadi elettrici opera sulla

base di un circuito frigorifero costituito da quattro

componenti principali: compressore, evaporatore,

condensatore e dispositivo di espansione

(gura F.09). Il circuito è stagno e in esso

circola il uido refrigerante. Quest’ultimo, a

seconda del modello di condizionatore, è R134a

o R407C o R410a, privo di cloro, con danno nul-

lo all’ozono atmosferico. L’unità e suddivisa in due

sezioni, ermeticamente separate, dove vengono

trattate l’aria ambiente e l’aria dell’armadio senza

che vengano in contatto tra di loro. Il compressore

(CP) comprime il uido frigorigeno portandolo ad

alta pressione e alta temperatura.

Spinto dal compressore, il uido passa nella

batteria di scambio termico, detta condensatore

(C), dove viene raffreddato dall’aria ambiente,

passando così da gas a liquido. In tale stato

viene raccolto dal ricevitore di liquido (R) da dove

passa poi attraverso la valvola termostatica (EXP)

nella quale nebulizza. Viene ricevuto, allora, dalla

batteria di scambio termico detta evaporatore (E),

attraverso la quale assorbe calore dall’aria dell’ar-

madio passando, così, da liquido a gas.

L’armadio in questo modo si raffredda. Il gas viene

quindi nuovamente aspirato dal compressore per

ripetere il ciclo già descritto.

11.2 Dispositivi di sicurezza.

Il circuito frigorifero è dotato di un pressostato di

alta pressione Hp e di uno di bassa pressione Lp

(gura F.09) tarati rispettivamente alla massima e

minima pressione di esercizio del condiziona-

tore. Nel caso in cui una delle due soglie venga

superata il pressostato interrompe il funzionamen-

to del compressore. Sono del tipo a ripristino

automatico.

I ventilatori e il compressore sono dotati

(internamente o esternamente) di un protettore

termico che interrompe il funzionamento in caso

di sovratemperature anomale.

11.3 Risparmio energetico

Per ottimizzare il risparmio energetico il condizio-

natore è equipaggiato con un termostato di

parzializzazione della ventilazione del condensa-

tore. Quando la temperatura esterna scende al di

sotto di 30°C (taratura ssa), viene fermato uno

dei 2 ventilatori lato condensatore.

Nel modello EGOA5 è presente un regolatore di

velocità pressostatico(RLF) che regola la velocità

delle ventole condensanti in funzione della pres-

sione nel circuito frigorifero.

11.4 Smaltimento

Attenzione! il condizionatore contiene fluido

frigorigeno R134a o R407 o R410A a seconda

del modello di condizionatore e piccole quanti-

tà di olio lubrificante. Questi composti sono

inquinanti e non devono essere dispersi

nell’ambiente circostante. La sostituzione, la

riparazione e lo smaltimento nale devono essere

eseguiti da esperti.

NOTA

Conservare attentamente la documentazione in

luogo asciutto.

Intervento Frequenza

Controllo, pulizia ed eventuale

sostituzione del ltro del aria

Ogni 2

settimane

Controllo ed eventuale pulizia

dello scambiatore di calore aria

esterna

Ogni 3 mesi

Controllare l’efcienza dello

scarico condensa Ogni 3 mesi

Controllare i ventilatori per

eventuali surriscaldamenti o

eccessive vibrazioni

Ogni 6 mesi

DEU

1. Anwendungsbereich des Klimagerätes

Die in dieser Anleitung beschriebenen Klimageräte

der Serie EGO sind für die Kühlung der Innenluft

von Schaltschränken entwickelt und konstruiert,

um empndliche Bauteile vor Wärmebelastung zu

schützen. Gleichzeitig gewähren die Klimageräte

einen Schutzgrad von IP54 gegen das Eindringen

von Verunreinigungen und aggressiven Stoffen.

1.1 Vorgesehene Anwendung

Das Kühlgerät EGO ist folgendermassen

anzuwenden:

- zur Kühlung von Schaltschränken;

- innerhalb der Temperaturgrenzwerte und mit

den Spannungen, die auf dem Typenschild am

Kühlgerät und in Tabelle F.13 dieser Anleitung

angegeben sind;

- weit entfernt von Wärmequellen oder warmen

Luftströmungen;

- in angemessen durchlüfteter Umgebung;

- in einem Schaltschrank mit einem Schutzgrad

von IP54 oder mehr, da sich ansonsten zu viel

Kondenswasser bilden könnte. Folglich sind

Kabeldurchführungen und andere Öffnungen im

Schrank sorgfältig abzudichten.

Für den korrekten Betrieb des Gerätes ist die

planmässige Instandhaltung regelmässig dur-

chzuführen (Kapitel 10). Ein nicht korrekter oder

unachtsamer Gebrauch der Einheit kann irre-

versible Schäden an dem Kühlgerät verursachen

und gefährliche Situationen herbeiführen.

1.2 Nicht vorgesehene Anwendung

Das Kühlgerät EGO darf unter folgenden

Bedingungen nicht angewandt werden:

- bei Bedingungen, die die Vorgaben aus Kapitel

1.1 nicht erfüllen;

- in Aussenumgebungen mit übermässiger

Konzentration fester und/oder aggressiver

chemischer Schadstoffe;

- bei offen stehenden Schaltschranktüren oder an

einem Schrank, der nicht den Schutzgrad von IP54

erfüllt, da sich dabei zu viel Kondenswasser bildet;

- bei eingestellten niedrigeren Temperaturen als

die Taupunkttemperatur der Umgebungsluft;

- in explosionsfähiger, aggressiver Atmosphäre

oder bei hoher Staubkonzentration oder ölhaltigen

Substanzen in der Umgebungsluft;

- in Atmosphären mit Brandgefahr;

- bei ungünstigen Witterungsbedingungen;

- mit verstopftem Kondenswasserablaufschlauch

oder wenn aufgrund seines Zustandes der kor-

rekte Abuss des Kondenswassers nicht möglich

ist;

- ohne der vorderen Abdeckung;

- wenn der Luftein- oder -austritt durch Wände

oder zu nahe stehende Gegenstände behindert

wird. Hierzu die Mindestabstände für die Aus-

senluftströme überprüfen (Abb. F.02); für die

Innenluftströme ist dagegen zu überprüfen, dass

Komponenten im Schaltschrank keine Behin-

derung darstellen.

2. Lieferumfang

In der Verpackung sind enthalten:

1 Kühlgerät

1 Anleitung des elektronischen Thermostats

1 Installations-, Betriebs- und Wartungsanleitung

1 Konformitätsbescheinigung CE

1 Abnahmeprüfzeugnis

1 Bohrschablone auf A4-Blatt

1 Montageset mit (F.04):

- Muttern (p.1)

- Unterlegscheiben (p.2)

- Zapfen (p.3)

1 selbstklebende Isolierung (F.04, p.4)

Bügel für das Handling (F.03)

3. TechnischeEntwicklung

ORELL Tec AG behält sich das Recht vor, seine

Produkte und die dazugehörigen Anleitungen ohne

Vorankündigung immer auf den neuesten tech-

nischen Stand zu bringen. Dagegen kann diese

Anleitung und die dazugehörenden Produkte zum

Zeitpunkt ihres Vertriebes nicht als unangemessen

betrachtet werden, nur weil sie nicht dem oben

angeführten Stand entsprechen.

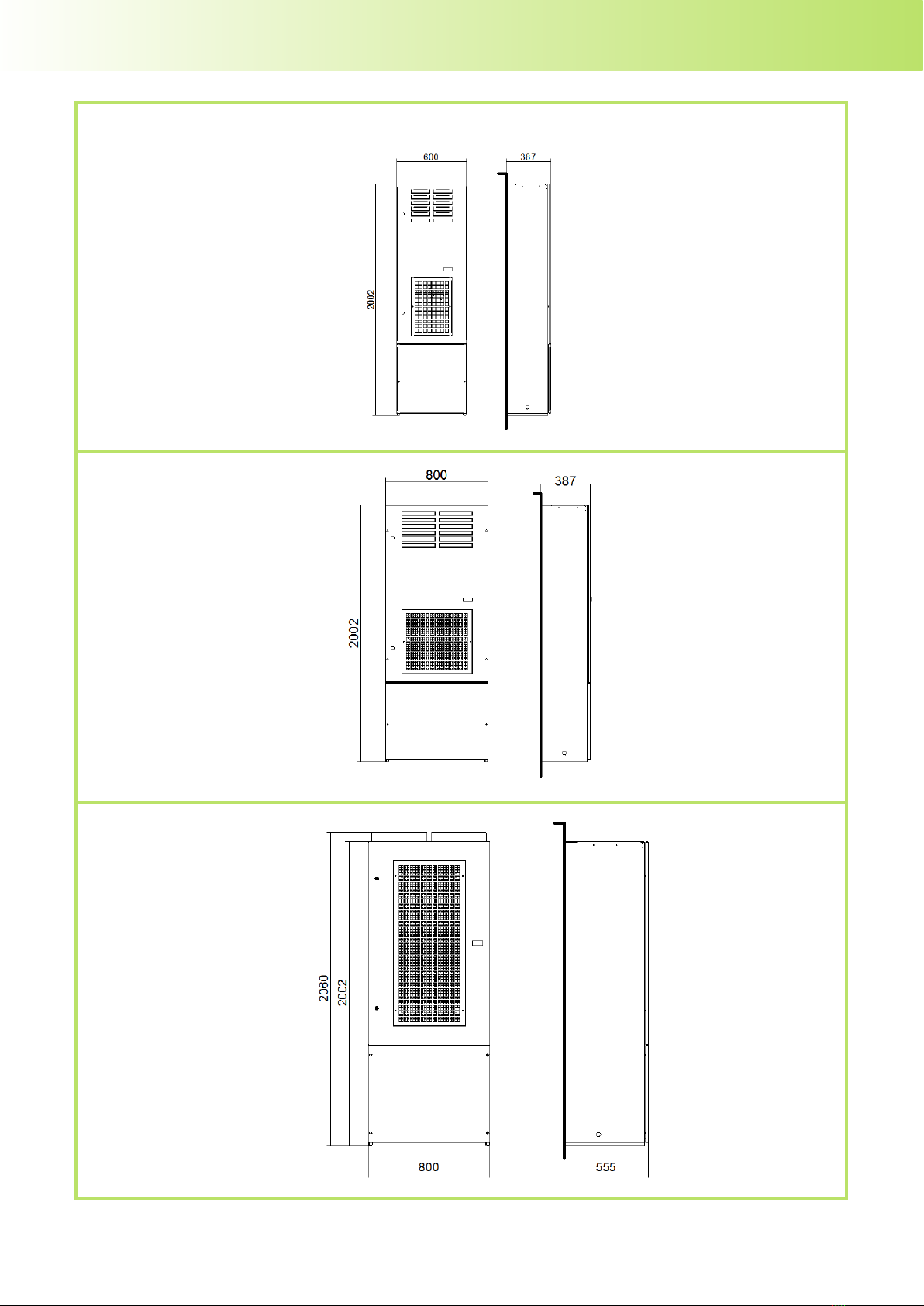

4. TechnischeDaten

(Abbildungen F.13 und F.14)

Die technischen Daten und das CE-Zeichen

sind auf dem am Kühlgerät angebrachten Schild

aufgeführt.

5. Handhabung undTransport

Während Transport und Lagerung muss das

Kühlgerät in der auf der Verpackung angezeigten

senkrechten Position (Abb. F.01) gehalten werden

und darf keinen höheren Temperaturen als 70°C

oder niedrigeren Temperaturen als -20°C ausge-

setzt werden. Beim Empfang kontrollieren, dass

die Verpackung keine Transportschäden aufweist.

Zum Heben des Klimagerätes unter sicheren

Bedingungen können die zwei am Oberteil des

Kühlgeräts angebrachten Hebebügel verwendet

werden (Abb. F.03).

6. Montage

Nur qualifiziertes Personal ist zur Montage der

Einheit berechtigt.

Das Kühlgerät muss so montiert werden, dass

sich das Luftansaugloch zum Schrank möglichst

hoch befindet.

Sicherstellen, dass die Befestigungs- und Verbin-

dungsteile nicht an die im Schaltschrank befindli-

chen Apparaturen heranreichen.

Das Kühlgerät in senkrechter Position montie-ren.

Zugelassene max. Abweichung von der

Senkrechten 2°.

Vor jeder Arbeit im Inneren des Schaltschranks die

Stromversorgung abschalten. Das Kühlgerät ist

mittels der im mitgelieferten Standardkit enthal-

tenen Zubehörteile aussen am Schaltschrank

anzubringen.

Die notwendigen Bohrungen und Schnitte

(Abb. F.04) am Schaltschrank anbringen; verwen-

den Sie dazu die mitgelieferte Bohrschablone. Die

Dichtung, falls vorgesehen, auf der Seite des

Klimagerätes anbringen, die mit dem Schrank

verbunden werden soll, und das angegebene

Montageschema (Abb. F.04) befolgen.

7. Kondenswasserablauf

Das Kondenswasser, das sich je nach Aussentem-

peratur und Feuchtigkeit auf dem Wärmetauscher,

der die Luft im Schaltschrank abkühlt, bildet, ist

ein normales Phänomen und bedeutet, dass das

Kühlgerät normal funktioniert. Das Kondens-

wasser wird über ein Rohr unten aus dem Kühl-

gerät herausgeführt (Abbildung 10.B). An diesem

Ablauf muss ein durchsichtiger Plastikschlauch

befestigt werden, um das Kondenswasser in einen

Bereich abzuführen, in dem niemand darauf

ausrutschen kann. Sicherstellen, dass das

Kondenswasser hinderungsfrei ablaufen kann. Der

Ablaufschlauch sollte nicht mehr als 0,5

m horizontal oder in Gegenneigung verlaufen;

ebenso sollte die Bildung von ungewollten Bögen

vermieden werden (Abb. F.05). Das Schlauchende

des Kondenswasserablaufschlauches muss immer

frei sein und darf niemals eintauchen, d.h. das

Schlauchende nicht in einen Auffangbehälter

hineinlegen (Abb. F.06). Der Kondenswasserablass

kann auch an der Seite des Klimagerätes ange-

bracht werden, indem die Position des inneren

Gummischlauchs geändert wird (Abb. F.10A).

Die Benutzung des Gerätes mit offen stehenden

Schranktüren führt zu einer überhöhten Bildung

von Kondenswasser und ist daher nicht zulässig

(Abb. F.07). Um dem vorzubeugen, empfiehlt sich

das Anbringen eines Türkontaktschalters, der das

Gerät bei offen stehender Tür ausschaltet (siehe

Absatz 8.2).

8. Elektroanschluss

8.1 Sicherheit

Achtung! Der Elektroanschluss darf nur von

autorisiertem Fachpersonal durchgeführt

werden.Vor dem Anschliessen die Spannung

vom Schrank abschalten. Kontrollieren, dass

die Stromversorgung des Schrankes abgeschaltet

ist und die Versorgungsspannung den auf dem

Typenschild des Klimagerätes angegebenen Daten

entspricht. Die Stromversorgung des Klimagerätes

muss durch angemessene träge Sicherungen

(Typ T) oder Leistungsschutzschalter mit K-Kurve

gemäss den in Tabelle F.13 aufgeführten Eichwer-

ten geschützt werden. Das Netzkabel entspre-

chend der Angaben in Abb. F.11 anschliessen. Die

Reihenfolge R-S-T einhalten. Vor Durchführung

der Abnahmeprüfungen des Schaltschranks das

Kühlgerät abklemmen.

8.2 Alarmverwaltungskabel

(Abbildung F.12)

Mittels eines 6-poligen Kabels werden die Ein- und

Ausgangssignale der elektronischen Steuereinheit

verwaltet.

- An den Drähten 80 und 81 kann das von der

elektronischen Steuereinheit abgegebene Alarm-

signal abgegriffen werden;

- An den Drähten 82 und 83 ist ein digitaler

Eingang für spannungslose Kontakte verfügbar.

Die elektronische Steuereinheit des Klimagerätes

ist programmiert, um einen Alarm anzuzeigen,

wenn der digitale Eingang geöffnet ist.

- An die Drähte 84 und 85 kann ein zweites

Kühlgerät für einen Master-Slave-Betrieb angesch-

lossen werden.

9. Erste Inbetriebnahme und Einstellung

Wurde das Gerät vor der Montage in einer

falschen Position gelagert (Abb. F.01), muss man

mindestens 8 Stunden warten, bevor es in Betrieb

gesetzt wird. Ansonsten reichen 30 Minuten aus,

damit das Öl in den Kompressor zurückiessen

kann; danach kann das Kühlgerät unter Spannung

gesetzt werden. Der Ventilator, der die Luft im

Schrank ansaugt, setzt sich sofort in Bewegung

und sorgt für eine gleichmässige Schrankinnen-

temperatur. Übersteigt diese Temperatur den auf

dem Thermostat eingestellten Grenzwert um 2K,

schalten sich der Kompressor und der Aussen-

luftventilator ein und setzen den Kühlzyklus in

Gang. Dieser Kühlzyklus kommt zum Stillstand,

wenn die Innentemperatur den eingestellten

Grenzwert erreicht. Das Thermostat ist werks-

seitig auf 35ºC eingestellt. Der Grenzwert kann

zwischen 20ºC und 50ºC eingestellt werden. Um

Energie zu sparen und die Kondenswasserbildung

möglichst gering zu halten, sollte man nicht unter

30°C gehen.

9.1 Das ElektronischeThermostat (optional)

9.1.1 Sollpunkteinstellung

Das Kühlgerät ist mit dem elektronischen Thermo-

stat TX050 ausgestattet. Für die Funktionen und

die Programmierung dieses Thermostates wird auf

die mitgelieferte spezische Anleitung C17000199

verwiesen.

ORELL Tec AG übernimmt keinerlei Haftung für

den Fall, dass der Kunde die eingegebenen

Parameter ohne entsprechende Genehmigung

verändert.

10.Wartung

Achtung!Vor Ausführung jeglicher Arbeiten die

Spannung vom Schaltschrank abklemmen.

Das Kühlgerät selbst ist weitgehend wartungsfrei.

Die einzigen regelmässigen Wartungsarbeiten sind

die Reinigung der Innenbauteile mit Druckluft mit

einem Druck von höchstens 4 bar (Abb. F.08) und

die regelmässige Überprüfung gemäss den

Angaben der Tabelle dieses Kapitels.

Eventuell erforderliche Reparaturen sind nur von

autorisiertem Fachpersonal durchzuführen.

12. Beseitigung des Störungen

DEU

11.Technische Informationen

11.1 Funktionsprinzip

Das Kühlgerät für Schaltschränke arbeitet auf der Ba-

sis eines Kältezyklus und besteht aus vier Hauptele-

menten: Kältemittelverdichter, Verdampfer, Verüssi-

ger und Expansionseinheit (Abb. F.09). Der Kreislauf

ist hermetisch und mit einem Kältemittel gefüllt. Das

verwendete Kältemittel ist je nach Kühlgerätmodell

R134a oder R407C oder R410a , chlorfrei, und somit

unschädlich für die Ozonschicht. Das Gerät besteht

aus zwei hermetisch voneinander abgetrennten Berei-

chen, in denen die Aussenluft und die Schrankluft be-

handelt werden, ohne miteinander in Berührung zu

kommen. Der Kältemittelverdichter (CP) komprimiert

das Kältemittel, sodass es einen höheren Druck und

Temperatur erreicht.

Durch den Druck des Verdichters wird das Kältemittel

in die Wärmeaustauschanlage oder Kondensator (C)

transportiert, wo es durch die Umgebungsluft abge-

kühlt und vom gasförmigen in den üssigen Zustand

überführt wird. In diesem Zustand wird es vom Flüs-

sigkeitssammler (R) gesammelt, von dem es dann

durch das Thermostatventil (EXP) iesst, in dem es

zerstäubt wird..

Es wird von der Wärmeaustauschanlage oder Ver-

dampfer (E) aufgefangen, nimmt hier die Wärme aus

der Schrankluft auf, die dadurch abgekühlt wird, und

geht aufgrund der aufgenommenen Wärme vom

üssigen in den gasförmigen Zustand über. Daraufhin

wird das Gas wieder vom Verdichter angesaugt, und

der oben beschriebene Kreislauf beginnt von Neuem.

11.2 Sicherheitseinrichtungen

Der Kältekreislauf besitzt einen Hochdruckwächter Hp

und einen Niederdruckwächter Lp (Abb. F.09), die j

jeweils auf den max. Betriebsdruck und den Mindest-

betriebsdruck des Klimagerätes eingestellt sind. Wird

einer der beiden Schwellenwerte überschritten,

unterbricht der Druckwächter den Verdichterbetrieb.

Die Rückstellung erfolgt automatisch.

Die Ventilatoren und der Verdichter sind innen oder

aussen mit einem Überhitzungsschutzschalter ausge-

rüstet, der den Betrieb bei ungewöhnlich hohen

Temperaturen unterbricht.

11.3 Energieersparnis

Zur Optimierung der Energieersparnis ist das Kühl-

gerät mit einem Drosselthermostat der Verdichter-

belüftung ausgestattet. Wenn die Aussentemperatur

unter 30°C sinkt (fest eingestellt), wird einer der

2 Ventilatoren auf der Verdichterseite angehalten.

Beim Modell EGOA5 ist ein Geschwindigkeitsregulie-

rungsdruckwächter (RLF) vorhanden, der die

Geschwindigkeit der Verdichtungsügelräder in

Abhängigkeit von dem Druck im Kühlkreislauf

reguliert.

11.4 Entsorgung

Achtung! Das Kühlgerät enthält je nach Kühlge-

rätmodell das Kältemittel R134a oder R407 oder

R410A und kleine Mengen Schmieröl.

Diese Stoffe sind umweltbelastend und müssen fach-

gerecht entsorgt werden. Austausch, Reparaturen

und Entsorgung dürfen nur von Fachpersonal durch-

geführt werden.

ANMERKUNG

Diese Unterlagen sind sorgfältig an einem trockenen

Ort aufzubewahren.

Abhilfe

Keine Gerätestörung. Zur Überprüfung derTestfunktionen den

Eichpunkt des Thermostats soweit herunter stellen, dass Verdichter

und Aussenventilator in Betrieb gesetzt werden, daraufhin den

Eichpunkt wieder zurückstellen.

Einstellthermostat (oder Frostschutzthermostat) austauschen.

Keine Gerätestörung.·

Kontrollieren, dass das Versorgungskabel fest mit den

Klemmen verbunden ist.

Kontrollieren, dass Schranktüren und Schalter geschlossen

sind.

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers.

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Den Elektrokondensator des Innenventilators austauschen

Innenventilator austauschen

Überlastschutz austauschen

Anlasserrelais oder -PTC des Kältemittelverdichters austauschen

Elektrokondensator zum Anlassen des Verdichters austauschen

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Kontaktgeber austauschen

Das Kühlgerät durch ein Gerät mit höherer Leistung ersetzen

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Verdampfer reinigen

Kontrollieren Sie, ob der Luftstrom des Ruckführungskreis-

laufs im Schaltschrank behindert wird

Sollwert desThermostas kontrollieren

Den Raum, in dem sich der Schaltschrank bendet, gut

durchlüften, um die Aussentemperatur zu senken.

Den Austauscher mit Druckluft und Reinigungsgerät (Bürstel

oder Pinsel).

Den Raum, in dem sich der Schaltschrank bendet, gut

durchlüften, um die Aussentemperatur zu senken.

Den Austauscher mit Druckluft und Reinigungsgerät (Bürstel

oder Pinsel).

Keine Gerätestörung. Schranktür schliessen oder das Kühlgerät

ausschalten.

Keine Gerätestörung. Öffnungen im Schaltschrank wie z.B. Kabel-

durchgänge hermetisch verschliessen.

Dichtung kontrollieren und Abhilfe schaffen.

Ursachen

Schranktemperatur liegt unter der Eichtemperatur des

Einstellthermostats

Einstellthermostat (oder Frostschutzthermostat) defekt

Gerät ohne Spannung

Kühlgerät ohne Kältemittel

Mechanische Störung am Kältemittelverdichter

Elektrokondensator des Innenventilators defekt

Innenventilator defekt

Überlastschutz des Kältemittelverdichters defekt

(aussen am Verdichter, wo vorhanden)

Anlasserrelais oder -PTC des Kältemittelverdichters defekt

Elektrokondensator am Anlasser des Verdichters defekt

(wo vorhanden)

Motor im Innern des Verdichters defekt

Hochdruckwächter defekt

Kontaktgeber des Kühlmittelverdichters defekt

Das Kühlgerät ist zu klein für die im Schaltschrank

abgestrahlte Wärme

Unzureichende Gasmenge im Kühlgerät

Frostschutzthermostat hat angesprochen (wo vorhanden)

Sollwert desThermostats falsch

Hochdruckwächter hat angesprochen:

Die Umgebungstemperatur liegt über dem max.

Betriebsgrenzwert

Wärmeaustauschanlage (Verüssiger) ver-

schmutzt oder verstopft

Wärmeschutzschalter im Innern des Kältemittelverdi-

chters hat angesprochen :

Die Umgebungstemperatur liegt über dem max.

Betriebsgrenzwert

Wärmeaustauschanlage (Verüssiger) ver-

schmutzt oder verstopft

Zuviel Umgebungsluft im Schaltschrank

Der Schutzgrad des Schrankes ist kleiner als IP54

Die Dichtung zwischen Schrank und Kühlgerät ist nicht

richtig angebracht

Störverhalten

Innenventilator funktioniert, Aussenventilator und

Kältemittelverdichter nicht

Kein Element funktioniert

Kältemittelverdichter, Aussen- und Innenventila-

toren funktionieren

Kältemittelverdichter und Aussenventilator funktio-

nieren, Innenventilator nicht

Aussen- und Innenventilator funktionieren, Kälte-

mittelverdichter nicht

Aussen- und Innenventilator funktionieren, Kälte-

mittelverdichter läuft ununterbrochen

Innenventilator funktioniert, Aussenventilator und

Verdichter funktionieren in Intervallen

Innen- und Aussenventilator funktionieren, Kälte-

mittelverdichter funktioniert in Intervallen

Schranktür offen

Schranktür geschlossen

Störungen

Gerät kühlt nicht

Kühlung unzureichend

Zuviel Kondenswasserbildung

•

Arbeiten Häufigkeit

Kontrolle, Reinigung und even-

tueller Wechsel des Luftlters

Alle 2

Wochen

Wärmeaustauscher der Aus-

senluft kontrollieren und evtl.

reinigen.

Alle 3

Monate

Kondenswasserablauf kontrol-

lieren.

Alle 3

Monate

Die Ventilatoren auf evtl. Über-

hitzung oder übermässiges

Vibrieren kontrollieren.

Alle 6

Monate

FRA

1. Utilisation du climatiseur

Les climatiseurs de la série EGO décrits dans le

présent manuel ont été conçus et réalisés pour

refroidir l’air à l’intérieur des armoires électriques,

an d’en protéger les composants sensibles aux

sollicitations thermiques. Par ailleurs, les climati-

seurs assurent une protection IP54 contre

l’entrée de substances contaminantes et d’agents

agressifs.

1.1 Utilisation prévue

Le climatiseur EGO doit être utilisé :

- pour refroidir des tableaux électriques ;

- dans les limites de température et avec les

tensions d’alimentation indiquées, sur la plaque

des données techniques apposée sur le climati-

seur, et dans le tableau F.13 du présent manuel ;

- loin de sources de chaleur et de ux d’air chaud

- dans un environnement assurant une bonne

circulation d’air ;

- sur une armoire disposant d’un degré de protec-

tion IP54 ou supérieur ; dans le cas contraire, une

quantité excessive de condensation peut se

former. Il est par conséquent recommandé de

bien isoler les zones de passage des câbles et les

éventuelles autres ouvertures présentes sur

l’armoire.

Pour garantir le bon fonctionnement, il est néces-

saire d’effectuer régulièrement les interventions

d’entretien programmées (chapitre 10). Une

mauvaise utilisation de l’unité ou une utilisation

sans prendre les précautions nécessaires peut

causer des dommages irréparables au climatiseur

et exposer à des situations de danger.

1.2 Utilisation non prévue

Le climatiseur EGO ne doit pas être utilisé :

- dans des conditions autres que celles décrites

dans le chapitre 1.1 ;

- dans un environnement extérieur présentant des

concentrations de substances nuisibles solides

et/ou de substances chimiques agressives exces-

sives ;

- avec les portes du tableau électrique ouvertes ni

sur des armoires qui ne garantiraient pas un degré

de protection IP54 pour ne pas provoquer une for-

mation excessive de condensation ;

- à une température programmée sur une valeur

inférieure au point de rosée de l’air ambiant ;

- au sein d’une atmosphère explosive, agressive

ou présentant une haute concentration de pous-

sières ou de substances grasses en suspensions

dans l’air ;

- au sein d’une atmosphère exposée à un risque

d’incendie ;

- exposé aux intempéries ;

- avec le tuyau d’évacuation de la condensation

bouché ou dans des conditions qui ne garan-

tiraient pas le bon écoulement de la condensation;

- sans le capot frontal ;

- avec les ux d’air en entrée et en sortie entravés

par des parois ou des objets trop proches ; à cet

effet, concernant le ux d’air externe, veiller à con-

trôler les distances minimales (gure F.02), et pour

le ux d’air interne, s’assurer de l’absence

d’obstacles créés par les composants présents

dans l’armoire.

2. Fourniture

L’emballage contient :

1 Climatiseur

1 Manuel du thermostat

1 Manuel d’installation, d’utilisation et d’entretien

1 Certicat de conformité CE

1 Certicat de contrôle technique

1 Gabarit de perçage sur feuille A4

1 Kit de montage contenant (F.04) :

- écrous bridés (p.1)

- rondelles plates (p.2)

- pions (p.3)

1 Joint d’étanchéité adhésif (F.04, p.4)

Brides de déplacement (F.03)

3. Mises à jour

ORELL Tec AG se réserve la faculté d’actualiser

ses produits et les manuels correspondants à tout

moment et sans préavis sur la base des avancées

techniques. Il est précisé qu’au moment de la

vente, le produit et le présent manuel ne peuvent

être considérés comme obsolètes pour la seule

raison qu’ils n’auraient pas été mis à jour comme

indiqué ci-dessus.

4. Données techniques

(figures F. 13 et F.14)

Les données techniques et la certification CE

figurent sur l’étiquette appliquée sur le

climatiseur.

5. Déplacement et transport

Durant le transport et le stockage, le climatiseur

doit être placé dans la position verticale

indiquée sur l’emballage (figure F.01) et ne doit

pas être exposé à une température supérieure à

70°C ni inférieure à -20°C. À la réception, s’assu-

rer que l’emballage ne présente pas de domma-

ges causés par le transport.

Pour soulever le climatiseur en conditions de

sécurité, il est possible d’utiliser les brides de

levage situées sur la partie supérieure du climati-

seur (figure F.03).

6. Montage

Seul un personnel qualifié et autorisé à cet effet

peut procéder à l’installation de l’unité.

Le climatiseur doit être installé avec le trou

d’aspiration d’air de l’armoire à hauteur d’un point

le plus haut possible.

S’assurer que les éléments de fixation et

d’accouplement n’interfèrent pas avec les appa-

reillages présents dans l’armoire. Le monter en

position verticale. L’écart maximal admis par

rapport à la verticale est de 2°.

Avant d’effectuer toute opération à l’intérieur de

l’armoire, couper l’alimentation électrique.

Le climatiseur est monté à l’extérieur de l’armoire

électrique, à l’aide des accessoires présents dans

le kit standard fourni à cet effet. Réaliser sur l’ar-

moire les trous et les découpes nécessaires

(figure F.04), en utilisant le gabarit de perçage

fourni à cet effet.

Appliquer si nécessaire les joints sur le climati-

seur côté accouplement avec l’armoire et suivre le

schéma de montage indiqué (figure F.04).

7. Vidange de la condensation

La condensation qui, en fonction de la tempéra-

ture et de l’humidité ambiantes, se forme sur

l’échangeur qui refroidit l’air de l’armoire, n’est

pas une anomalie mais une caractéristique du

fonctionnement normal du climatiseur.

La condensation est acheminée à l’extérieur à

l’aide d’un tuyau sur la partie inférieure du climati-

seur (figure 10.B). À cette évacuation, il est néces-

saire de raccorder un tuyau en plastique pour

acheminer la condensation vers un autre point, de

telle sorte que l’évacuation ne s’effectue pas à un

endroit exposant le personnel à un risque de

glissade. Dans ce cas, s’assurer que la condensa-

tion s’écoule sans entrave. Éviter un parcours

horizontal de plus de 0,5 m, les longueurs en con-

trepente et la formation involontaire de siphons

(figure F.05). L’extrémité du tuyau de vidange de la

condensation doit toujours être libre, jamais

immergée. Aussi, ne jamais placer l’extrémité

du tuyau de vidange dans des conteneurs de

récupération de la condensation (figure F.06).

L’évacuation de la condensation peut également

s’effectuer par le côté du climatiseur en modifiant

la position du tuyau interne en caoutchouc

(figure F.10A). Utiliser le climatiseur alors que les

portes de l’armoire sont ouvertes génère

une quantité excessive de condensation : il s’agit

d’une condition d’utilisation non autorisée

(figure F.07). Pour prévenir cet inconvénient, il est

recommandé d’utiliser un interrupteur de position

sur la porte qui, relié à l’entrée numérique du cli-

matiseur, en arrête le fonctionnement en cas

d’ou-verture (voir chapitre 8.2).

8. Branchement électrique

8.1 Sécurité

Attention ! Le branchement électrique doit être

confié à un personnel qualifié et autorisé à cet

effet. Couper l’alimentation électrique de

l’armoire avant de procéder au branchement.

S’assurer que l’armoire n’est pas alimentée et que

la tension d’alimentation correspond à celle

indiquée sur la plaque d’identication du climati-

seur. Pour garantir la protection de l’alimentation,

utiliser des fusibles retardés (type T) ou des

interrupteurs magnétothermiques avec courbe K

conforme aux étalonnages indiqués dans le table-

au F.13. Brancher le câble d’alimentation en veil-

lant au respect des indications de la gure F. 11 .

Respecter la séquence R-S-T. Débrancher le

climatiseur avant d’effectuer les tests de contrôle

technique de l’armoire.

8.2 Câble de gestion des alarmes

(gure F.12)

Un câble à 6 pôles permet de gérer les signaux

d’entrée/sortie provenant du contrôle électroni-

que :

- sur les ls 80 et 81, il est possible de prélever le

signal d’alarme en sortie du contrôle électrique ;

- sur les ls 82 et 83, est disponible une entrée

numérique pour des contacts exempts de tension

; le contrôle électronique du climatiseur est

programmé pour signaler une alarme quand l’en-

trée numérique est ouverte ;

- à l’aide des ls 84 et 85, il est possible de se

connecter à un second climatiseur pour obtenir un

fonctionnement master slave.

9. Première mise en marche et réglage

Si avant d’être monté, le climatiseur a été

laissé dans une mauvaise position (gure F. 01 ),

attendre au moins 8 heures avant de le mettre en

marche. Différemment, 30 minutes

sufsent pour faire revenir l’huile dans le com-

presseur et il est ensuite possible de mettre le

climatiseur sous tension. Le ventilateur qui aspire

l’air de l’armoire se met immédiatement en

marche pour uniformiser la température interne

de l’armoire. Si cette température dépasse de 2K

le seuil programmé, le compresseur et le ventila-

teur de l’air extérieur se mettent en marche pour

enclencher le cycle de refroidissement. Ce dernier

prend n lorsque la température interne atteint la

valeur programmée. Le thermostat est réglé en

usine sur un seuil de 35°C. Cette valeur peut être

programmée entre 20°C et 50°C.

Pour économiser l’énergie et minimiser la produc-

tion de condensation, il est toutefois conseillé de

ne pas descendre en deçà de 30°C.

9.1Thermostat électronique (option)

9.1.1 Programmation de la valeur de consigne

Le climatiseur est doté d’un thermostat électroni-

que TX050. Pour les fonctions et la programmation

de ce thermostat, se reporter au manuel corre-

spondant C17000199 fourni avec le thermostat.

ORELL Tec AG décline toute responsabilité en cas

de mo-dification par le client des paramètres

programmés sans son autorisation.

10. Entretien

Attention ! Avant toute intervention, couper

l’alimentation électrique de l’armoire.

Le climatiseur requiert un entretien minime.

L’entretien se limite aux opérations suivantes :

nettoyage des composants internes, à effectuer à

l’aide d’air comprimé à une pression maximale de

4 bars (gure F.08) et contrôle périodique comme

indiqué dans le tableau du présent chapitre.

Les éventuelles réparations doivent être conées

à un personnel qualié et autorisé à cet effet.

12. Petit guide de dépannage

FRA

11. Informations techniques

11.1 Principe de fonctionnement

Le fonctionnement du climatiseur pour armoires

électriques se base sur un circuit frigorique con-

stitué de quatre composants principaux:

un compresseur, un évaporateur, un condenseur

et un dispositif de détente (gure F.09). Le cir-

cuit est étanche et le uide réfrigérant circule à

l’intérieur. En fonction du modèle de climatiseur,

le uide est de type R134a, R407C ou R410a,

exempt de chlore et aucunement dommageable

pour la couche d’ozone. L’unité se divise en deux

sections hermétiquement séparées, dans les-

quelles sont traités l’air ambiant et l’air de l’armoi-

re sans qu’ils n’entrent en contact l’un avec

l’autre. Le compresseur (CP) comprime le uide

réfrigérant pour le porter à une haute pression et

à une haute température. Poussé par le compres-

seur, le uide passe dans la batterie d’échange

thermique appelée condenseur (C) où il est

refroidi par l’air ambiant pour passer de l’état

gazeux à l’état liquide.

Dans cet état, il est collecté par le récepteur de

liquide (R) depuis lequel il passe ensuite à travers

la vanne thermostatique (EXP) dans laquelle il est

nébulisé. Il est ensuite réceptionné par la batte-

rie d’échange thermique appelée évaporateur (E) à

travers laquelle il absorbe la chaleur de l’air de l’ar-

moire et repasse ainsi de l’état liquide à l’état ga-

zeux, et de la sorte, l’armoire est refroidie.

Le gaz est à nouveau aspiré par le compresseur et

le cycle décrit ci-dessus se répète.

11.2 Dispositifs de sécurité

Le circuit frigorique est doté d’un pressostat de

haute pression Hp et d’un pressostat de basse

pression Lp (gure F.09) réglés respectivement

sur la pression minimale et maximale de service

du climatiseur. Dans le cas où un des seuils se-

rait dépassé, le pressostat interrompt le fonction-

nement du compresseur. Il s’agit de pressostats à

réarmement automatique.

Les ventilateurs et le compresseur sont dotés (à

l’intérieur ou à l’extérieur) d’une protection

thermique qui interrompt le fonctionnement en

cas de surchauffe anormale.

11.3 Économies d’énergie

Pour optimiser les économies d’énergie, le climati-

seur est doté d’un thermostat de modulation de la

ventilation du condensateur. Quand la températu-

re extérieure passe en deçà de 30°C

(réglage xe), un des 2 ventilateurs côté conden-

sateur est arrêté.

Le modèle EGOA5 est doté d’un régulateur de

vitesse pressostatique (RLF) qui règle la vitesse

des ventilateurs de condensation en fonction de la

pression interne du circuit frigorique.

11.4 Mise au rebut

Attention ! Le climatiseur contient du fluide fri-

gorigène R134a, R407 ou R410A, en fonction du

modèle de climatiseur, et de petites quantités

d’huile de lubrification. Ces produits sont pol-

luants et ne doivent pas être dispersés dans

l’environnement. Le changement, la réparation et

la mise au rebut doivent être conés à une entre-

prise spécialisée.

NOTE

Veiller à conserver soigneusement la documenta-

tion à l’abri de l’humidité.

Solution

Ce n’est pas une anomalie du climatiseur. Pour vérier le fonction-

nement lors de l’essai, abaissez l’étalonnage du thermostat jusqu’à

la mise en route du compresseur et du ventilateur extérieur puis

rétablissez l’étalonnage.

Changez le thermostat de régulation (ou de dégivrage).

Ce n’est pas une anomalie du climatiseur.

Vériez si le câble d’alimentation est bien introduit dans les

bornes.

Contrôlez si la porte de l’armoire et les interrupteurs sont

fermés.

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Changez le condenseur électrique du ventilateur intérieur

Changez le ventilateur intérieur

Changez le protecteur ampèremétrique (s’il a été prévu)

Changez le relais ou le PTC de mise en route de compresseur

Changez le condenseur électrique de mise en route compresseur

(s’il a été prévu)

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Changez le contacteur

Remplacez le climatiseur par un autre de puissance supérieure

Nettoyez l’évaporateur

Vériez si ll’air brassé dans l’armoire nèest pas gêné par des

obstacles

Appelez un frigoriste ou le centre d’assistance technique agréé par

le fabricant

Contrôlez le setpoint du thermostat

Ventilez la pièce où est installée l’armoire pour faire baisser

la température

Nettoyez l’échangeur avec de l’air comprimé et du détergent.

Ventilez la pièce où est installée l’armoire pour faire baisser

la température

Nettoyez l’échangeur avec de l’air comprimé et du détergent

Ce n’est pas une anomalie du climatiseur. Fermez la porte de l’ar-

moire ou désactivez le climatiseur

Ce n’est pas une anomalie du climatiseur. Bouchez les ouvertures de

l’armoire, comme les passages des câbles

Contrôlez le joint et changez-le en cas de besoin

Causes

La température dans l’armoire est inférieure à celle de

l’étalonnage du thermostat de régulation.

Thermostat de régulation (ou de dégivrage) défectueux.

Absence de tension.

Climatiseur sans uide.

Panne mécanique du compresseur.

Condenseur électrique ventilateur intérieur défectueux.

Ventilateur intérieur défectueux.

Protecteur ampèremétrique compresseur défectueux

(extérieur au compresseur, s’il a été prévu).

Relais ou PTC mise en route compresseur défectueux.

Condenseur électrique mise en route compresseur

défectueux (s’il a été prévu)

Moteur intérieur compresseur défectueux.

Pressostat de haute pression défectueux.

Contacteur compresseur défectueux.

Le climatiseur n’est pas assez puissant par rapport à la

quantité de chaleur dissipée dans l’armoire.

Déclenchement du thermostat de dégivrage (s’il a été

prévu)

Charge de uide insufsante dans le climatiseur

Setpoint du thermostat incorrect

Déclenchement du pressostat de haute pression:

Température ambiante supérieure à la limite maxi-

male de fonctionnement admise.

Batterie d’échange thermique(condenseur) sale

ou engorgée.

Déclenchement du protecteur thermique dans le com-

presseur :

Température ambiante supérieure à la limite maxi-

male de fonctionnement admise.

Batterie d’échange thermique(condenseur) sale

ou engorgée.

Trop d’air ambiant dans l’armoire

L’indice de protection de l’armoire est inférieur à IP54

Le joint d’assemblage armoire/climatiseur n’a pas été

bien appliqué

Conditions

Le ventilateur intérieur fonctionne, le ventilateur

extérieur et le compresseur ne fonctionnent pas.

Aucun composant ne fonctionne

Le compresseur, les ventilateurs extérieur et

intérieur fonctionnent.

Le compresseur et le ventilateur extérieur fon-

ctionnent, le ventilateur intérieur ne fonctionne

pas

Les ventilateurs extérieur et intérieur fonction-

nent, le compresseur ne fonctionne pas.

Les ventilateurs extérieur et intérieur fonctionnent,

le compresseur fonctionne de façon continue.

Le ventilateur intérieur fonctionne, le ventilateur

extérieur et le compresseur fonctionnent par in-

termittence.

Les ventilateurs extérieur et intérieur fonctionnent,

le compresseur fonctionne par intermittence.

La porte de l’armoire est ouverte.

La porte de l’armoire est fermée.

Anomalie

Le climatiseur ne refroidit pas.

Le climatiseur ne refroidit pas

sufsamment

Formation excessive de

condensation

•

Opérations Fréquence

Contrôle, nettoyage et éventuel

changement du ltre à air

Toutes les

2 semaines

Contrôle et nettoyage éventuel

de l’échangeur de chaleur de l’air

extérieur.

Tous les 3

mois

Contrôler la vidange de la con-

densation.

Tous les 3

mois

Contrôler les ventilateurs pour

d’éventuelles surchauffes ou des

vibrations excessives.

Tous les 6

mois

ESP

1. Uso de la unidad refrigeradora

Las unidades refrigeradoras de la serie EGO

descritas en este manual se han diseñado y

construido para refrigerar el aire contenido en el

interior de los armarios eléctricos, en vistas de

proteger los dispositivos ubicados en su interior

sensibles a los esfuerzos térmicos. Al mismo

tiempo las unidades refrigeradoras proporcionan

una protección IP54 contra la penetración de sub-

stancias contaminantes y de agentes agresivos.

1.1 Uso previsto

La unidad refrigeradora EGO tiene que utilizarse:

- para refrigerar armarios eléctricos;

- dentro de los límites de temperatura y con las

tensiones de alimentación indicados en la placa

de datos puesta en la unidad y en la tabla F.13 de

este manual;

- lejos de fuentes de calor o de ujos de aire

caliente;

- en un ambiente con un circulación de aire

adecuada;

- en un armario que tenga un grado de protección

IP54 o superior. En caso contrario puede produ-

cirse una formación excesiva de condensados.

Por consiguiente hay que sellar bien las zonas de

paso de cables y eventuales otras aperturas en el

armario.

Para garantizar un funcionamiento correcto, se

tienen que efectuar con regularidad las opera-

ciones de mantenimiento ordinario programadas

(capítulo 10). Un uso erróneo o descuidado de

la unidad puede causar daños irreversibles a la

propia unidad refrigeradora y crear condiciones

de peligro.

1.2 Uso no previsto

La unidad refrigeradora EGO no se tiene que

utilizar:

- en condiciones diferentes de aquellas descritas

en el capítulo 1.1;

- en exteriores con concentraciones de contami-

nantes sólidos y/o de contaminantes químicos

agresivos en medida excesiva;

- con las puertas del armario eléctrico abiertas o

en armarios que no tengan un grado de protección

IP54, ya que en tal caso la formación de conden-

sados sería excesiva;

- con temperatura regulada en un valor por debajo

del punto de rocío del aire ambiente;

- en atmósfera explosiva, agresiva o con una alta

concentración de polvos o de sustancias oleosas

suspendidas en el aire;

- en una atmósfera con riesgo de incendio;

- expuesta a la intemperie;

- con tubo de descarga de condensados tapado o

en condiciones de no dejar uir correctamente los

condensados;

- sin el cárter delantero:

- con los ujos de aire en entrada y en salida

obstaculizados por paredes u objetos demasiado

cercanos. Con tal n, para lo que respecta al ujo

de aire externo, comprobar las distancias mínimas

(gura F.02), mientras que para el ujo de aire in-

terno, comprobar que no haya obstáculos debidos

a los elementos presentes en el armario.

2. Alcance del suministro

El embalaje contiene:

1 Unidad refrigeradora

1 Manual del termostato electrónico

1 Manual de instalación, uso y mantenimiento

1 Certicado de conformidad CE

1 Certicado de ensayo

1 Plantilla de taladros en folio A4

1 Kit de montaje que contiene (F.04):

- tuercas de brida (p.1)

- arandelas planas (p.2)

- pasadores (p.3)

1 Junta autoadhesiva (F.04, p.4)

Estribos para el desplazamiento (F.03)

3. Puestas al día

ORELL Tec AG se reserva el derecho de poner al

día los productos y el manual correspondiente

sin previo aviso, con arreglo a los avances

tecnológicos.

Por lo tanto, en el momento de la comercializa-

ción, el presente manual y el producto correspon-

diente no pueden ser considerados inadecuados

solo por no estar al día con los susodichos

avances.

4. Características técnicas

(Figuras F.13 y F.14)

Las características técnicas y el marcado CE están

en la correspondiente etiqueta puesta en la unidad

refrigeradora.

5. Manutención y transporte

Durante el transporte y el almacenamiento la uni-

dad refrigeradora debe mantenerse en la posición

vertical indicada en el embalaje (gura F. 01 ) y no

debe exponerse a temperaturas superiores a 70

°C ni inferiores a -20 °C. Al recibir el producto,

hay que comprobar que el embalaje no presente

daños debidos al transporte.

Para elevar la unidad refrigeradora, en condicio-

nes de seguridad, se pueden utilizar los estribos

de elevación situados en la parte superior de la

unidad (gura F.03).

6. Montaje

Solo personal cualicado y autorizado puede

instalar la unidad.

La unidad refrigeradora debe instalarse con el

oricio de aspiración del aire del armario en el

punto más alto posible.

Cerciorarse de que los elementos de jación y de

acoplamiento no estorbarán ni interferirán con los

aparatos situados dentro del armario.

Montar la unidad en posición vertical.

La inclinación máxima consentida con respecto a

la vertical es de 2º.

Antes de realizar cualquier operación dentro del

tablero hay que desconectar la alimentación.

La unidad refrigeradora se monta al exterior

del armario eléctrico, utilizando los accesorios

presentes en el kit estándar suministrado. En el

tablero efectuar los taladros y los cortes necesa-

rios (gura F.04), utilizando la plantilla de taladros

suministrada.

Poner, cuando previsto, la junta en la unidad refri-

geradora, en el lado del acoplamiento al armario y

seguir el esquema de montaje presentado

(gura F.04).

7. Eliminación del agua de condensación

El agua de condensación que, en función de la

temperatura y de la humedad ambiente, se forma

en el intercambiador que enfría el aire del armario,

no es una anomalía, sino una característica del

funcionamiento normal de la unidad refrigeradora.

El agua de condensación se evacúa al exterior a

través de un tubo situado en la parte inferior de

la unidad refrigeradora (gura 10.B). Con este

desagüe se tiene que conectar un tubo de plástico

que lleve el agua de condensación a otro punto,

de modo que se evacúe en una zona donde no

exista riesgo de resbalones para el personal. En

este caso asegurarse de que el agua de conden-

sación uya sin obstáculos. Evitar tramos supe-

riores a 0,5 metros de tubo horizontal, tramos

en contrapendiente y la formación involuntaria

de sifones (gura F.05). El extremo del tubo de

desagüe del agua de condensación ha de estar

siempre libre, nunca sumergido. Por lo tanto no

hay que colocar nunca el extremo del tubo de

desagüe al interior de contenedores de recogida

del agua de condensación (gura F.06). El desagüe

del agua de condensación puede salir también por

el lateral de la unidad refrigeradora, modicando

la posición del tubo de goma interno (gura F.10A).

Utilizar la unidad refrigeradora con las puertas del

armario abiertas genera cantidades excesivas de

agua de condensación: esta es una condición de

uso no autorizada (gura F.07). En vistas de

precaver dicho inconveniente se aconseja utilizar

un interruptor de posición en la puerta que, conec-

tado con la entrada digital de la unidad refrigerado-

ra, detenga el funcionamiento de la propia unidad

en caso de apertura (véase párrafo 8.2).

8. Conexión eléctrica

8.1 Seguridad

¡Atención! La conexión eléctrica debe ser efec-

tuada por personal especializado y autorizado.

Cortar la tensión para el armario antes de efec-

tuar la conexión. Comprobar que el armario no

esté alimentado y que la tensión de alimentación

se corresponda con aquella indicada en la placa

de datos de la unidad refrigeradora. En vistas de

garantizar la protección de la alimentación hay que

utilizar unos adecuados fusibles retrasados

(tipo T) o interruptores magnetotérmicos con curva

K con arreglo a los valores indicados en la tabla

F.13. Conectar el cable de alimentación ajustán-

dose a las indicaciones presentadas en la gura

F. 11 . Respetar la secuencia R-S-T. Desconectar la

unidad refrigeradora antes de efectuar las pruebas

eléctricas de ensayo del armario.

8.2 Cable para la gestión de las alarmas

(gura F.12)

Mediante un cable con 6 polos se gestionan las

señales de entrada / salida del control electrónico:

- en los hilos 80 y 81 se puede tomar la señal de

alarma en salida del control electrónico;

- en los hilos 82 y 83 está disponible una entrada

digital para contactos libres de tensión. El control

electrónico de la unidad refrigeradora está progra-

mado para señalar una alarma cuando la entrada

digital está abierta.

- con los hilos 84 y 85 es posible conectarse con

una segunda unidad refrigeradora para tener un

funcionamiento de tipo master-slave.

9. Primera puesta en marcha y regulación

Si la unidad refrigeradora, antes del montaje,

hubiera estado en posición incorrecta (gura F.0 1),

hay que esperar por lo menos 8 horas antes de

ponerla en marcha. Si, por el contrario, la posición

fuera correcta, será suciente esperar 30 minutos

para que el aceite se acumule en el compresor

y seguidamente se podrá dar tensión a la unidad

refrigeradora. El ventilador que aspira el aire del

armario se pondrá inmediatamente en marcha,

uniformando la temperatura dentro del armario.

Si esta temperatura rebasa en 2K la consigna

(set-point) programada, se activan el compresor y

el ventilador del aire exterior, iniciando así el ciclo

de refrigeración. El ciclo de refrigeración termina

cuando la temperatura interna alcanza la consigna

(set-point) programada. El termostato se progra-

ma en fábrica para 35 °C. La consigna se puede

programar entre 20 °C y 50 °C. Para el ahorro

energético y para reducir al mínimo la producción

de agua de condensación, se aconseja no descen-

der por debajo de 30 °C.

9.1Termostato electrónico

9.1.1 Programación del valor de consigna (set-

point)

La unidad refrigeradora incorpora un termostato

electrónico TX050. Para las funciones y para la pro-

gramación de este termostato se remite al manual

específico C17000199 incluido en el suministro.

ORELL Tec AG no asume ninguna responsabilidad

en caso de modificación por parte del cliente de

los parámetros configurados sin la debida autoriza-

ción.

10. Mantenimiento

¡Atención! Antes de efectuar cualquier opera-

ción hay que cortar la tensión para el armario.

La unidad refrigeradora es del tipo con manteni-

miento reducido. Las únicas operaciones necesa-

rias son la limpieza de los componentes internos,

que deberá llevarse a cabo con aire comprimido

a una presión máxima de 4 bar (gura F.08) y el

control periódico según cuanto indicado en la tabla

de este capítulo.

Eventuales reparaciones podrán ser efectuadas

solamente por parte de personal especializado y

autorizado.

12. Solución de las anomalias

ESP

11. Información técnica

11.1 Principio de funcionamiento

La unidad refrigeradora para armarios eléctricos

funciona sobre la base de un circuito frigoríco

constituido por cuatro elementos principales:

compresor, evaporador, condensador y dispositivo

de expansión (gura F.09). El circuito es estanco y

en él circula el uido refrigerante. El uido, según

el modelo de unidad refrigeradora, es el R134a

o bien el R407C o bien el R410a, sin cloro, con

daños nulos para el ozono atmosférico. La unidad

está dividida en dos secciones, herméticamente

separadas, donde se tratan el aire del ambiente

y el aire del armario sin que entren en contacto

entre sí. El compresor (CP) comprime el uido

refrigerante llevándolo a alta presión y a alta

temperatura. Empujado por el compresor, el uido

pasa a la batería de intercambio térmico, llamada

condensador (C), donde es enfriado por el aire del

ambiente, pasando así de gas a líquido.

En dicho estado es recogido por el receptor de

líquido (R) por donde seguidamente pasa a través

de la válvula termostática (EXP) en la cual se

nebuliza. Seguidamente es recibido por la batería

de intercambio térmico, llamada evaporador (E), a

través de la cual absorbe calor del aire del armario,

pasando así de líquido a gas. De esta manera

el armario se enfría. El gas es seguidamente

aspirado nuevamente por el compresor y se repite

el ciclo ya descrito.

11.2 Dispositivos de seguridad

El circuito frigoríco incorpora un presostato de

alta presión Hp y uno de baja presión Lp

(gura F.09) que están ajustados, respectiva-

mente, para las presiones de servicio máxima y

mínima de la unidad refrigeradora. Si se supera

uno de los dos umbrales, el presostato interrumpe

el funcionamiento del compresor. Son del tipo con

restablecimiento automático. Los ventiladores y el

compresor incorporan (interna o externamente)

una protección térmica que interrumpe el fun-

cionamiento en caso de sobretemperaturas

anómalas.

11.3 Ahorro energético

Para optimizar el ahorro energético, la unidad

refrigeradora incorpora un termostato de parciali-

zación de la ventilación del condensador. Cuando

la temperatura externa desciende por debajo de

los 30°C (calibración ja), se para uno de los 2

ventiladores lado condensador.

En el modelo EGOA5 hay un regulador presostáti-

co de velocidad (RLF) que ajusta la velocidad de

los ventiladores condensantes en función de la

presión en el circuito frigoríco.

11.4 Eliminación

¡Atención! La unidad refrigeradora contiene

fluido frigorígeno R134a o bien R407 o bien

R410A, dependiendo del modelo de unidad,

junto con pequeñas cantidades de aceite lubri-

cante. Estos componentes son contaminantes y

no deben tirarse al medio ambiente.

La sustitución, reparación y la eliminación nal

deben ser realizadas por expertos.

NOTA

Guarden cuidadosamente la documentación en un

sitio seco.

Solución

No es una anomalía de la unidad de refrigeración. Para comprobar el

funcionamiento, ajustar a un valor más bajo el termostato hasta que

se pongan en marcha el compresor y el ventilador externo, seguida-

mente restablecer el ajuste original.

Sustituir el termostato de regulación (o antihielo)

No es una anomalía de la unidad de refrigeración

Comprobar que el cable de alimentación esté bien conectado

en los bornes

Comprobar que las puertas del armario y los interruptores

estén cerrados

Llamar a un técnico especializado o al Servicio de AsistenciaTécnica

del Constructor

Llamar a un técnico especializado o al Servicio de AsistenciaTécnica

del Constructor

Sustituir el condensador eléctrico ventilador interno

Sustituir el ventilador interno

Sustituir el protector amperimétrico (si estuviera presente)

Sustituir el relé o PTC arranque compresor

Sustituir el condensador eléctrico arranque compresor (si estuviera

presente)

Llamar a un técnico especializado o al Servicio de AsistenciaTécnica

del Constructor

Llamar a un técnico especializado o al Servicio de AsistenciaTécnica

del Constructor

Sustituir el contactor

Sustituir la unidad refrigeradora con otra de mayor potencia

Limpiar el evaporador

Comprobar que el ujo del aire de recirculación del armario no

esté obstaculizado

Llamar a un técnico especializado o al Servicio de AsistenciaTécnica

del Constructor

Controlar el ajuste del termostato

Ventilar el local en el que está ubicado el armario para bajar la

temperatura del ambiente

Limpiar el cambiador con aire comprimido y detergente

Ventilar el local en el que está ubicado el armario para bajar la

temperatura del ambiente

Limpiar el cambiador con aire comprimido y detergente

No es una anomalía de la unidad de refrigeración. Cerrar la puerta

del armario o deshabilitar la unidad de refrigeración

No es una anomalía de la unidad de refrigeración. Sellar las aperturas

del armario, por ejemplos, pasos y subidas de cables

Controlar las juntas y reparar si fuera necesario

Causas

Temperatura en armario inferior a la ajustada en el ter-

mostato de regulación

Termostato de regulación (o antihielo) averiado

Falta tensión a la unidad

Unidad de refrigeración descarga del uido

Avería mecánica del compresor

Condensador eléctrico del ventilador interno averiado

Ventilador interno averiado

Protector amperimétrico compresor averiado (externo al

compresor, si estuviera presente)

Relé o PTC arranque compresor averiado

Condensador eléctrico arranque compresor averiado (si

estuviera presente)

Motor interno compresor averiado

Presostato de alta presión averiado

Contactor compresor averiado

Unidad de refrigeración subdimensionado respecto al

calor disipado en el armario

Termostado antihielo activado (si estuviera presente)

Insuciente carga de gas en la unidad de refrigeración

Ajuste del termostato de regulación incorrecto

Presostato alta presión activado:

Temperatura ambiente superior al límite máximo

de funcionamiento

Batería de cambio térmico (condensador) sucia u

obstruida

Protector térmico interno compresor activado:

Temperatura ambiente superior al límite máximo

de funcionamiento

Batería de cambio térmico (condensador) sucia u

obstruida

Excesiva cantidad de aire ambiente en el armario

Armario con grado de protección inferior a IP54

Junta de acoplamiento armario/unidad de refrigeración

mal aplicada

Condiciones

Ventilador interno funciona, ventilador externo y

compresor no funcionan

No funciona ningún componente

Compresor, ventilador externo e interno funcionan

Compresor y ventilador externo funcionan, ventila-

dor interno no funciona

Ventilador externo e interno funcionan, compresor

no funciona

Ventiladores externo e interno funcionan, compre-

sor funciona continuamente

Ventilador interno funciona, ventilador externo y

compresor funcionan intermitentemente

Ventiladores externo e interno funcionan, compre-

sor funciona intermitentemente

Puerta del armario abierta

Puerta del armario cerrada

Anomalia

No enfría

No enfría sucientemente

Excesiva formación de agua de

condensación

•

Intervención Frecuencia

Control, limpieza y eventual

sustitución del ltro del aire

Cada 2

semanas

Controlar y si fuera necesario

limpiar el cambiador de calor del

aire exterior

Cada 3

meses

Controlar la ecacia de la evacu-

ación del agua de condensación

Cada 3

meses

Controlar los ventiladores: no

deben sobrecalentarse ni vibrar

excesivamente.

Cada 6

meses

13. Pictograms / Pittogrammi / Piktogramme / Pictogrammes / Pictogramas

F.03

F.01

F.04

F.02

External Mounting

Montaggio Esterno

Aussenmontage

Montage externe

Montaje externo

F.05 F.06

F.07

13. Pictograms / Pittogrammi / Piktogramme / Pictogrammes / Pictogramas

F.11

F.12

F.10

F.08 F.09

14. Technical data / Dati tecnici / Technische Daten / Données techniques / Datos técnicos

F.13

Caratteristiche Characteristics Technische Daten Caractéristiques Caracteristicas EGO60M EGO60N EGO80M EGO80N EGOA0M EGOA0N EGOA5M EGOA5N

Potenza frigorifera

EN14511 - A35A35

Cooling capacity

EN14511 -A35A35

Kühlleistung

EN14511 - A35A35

Puissance frigorif.

EN14511 - A35A35

Potencia frigorica

EN14511 - A35A35 W 5800 6050 7600 7950 9400 9850 14800 15150

Potenza frigorifera

EN14511 - A35A50

Cooling capacity

EN14511 - A35A50

Kühlleistung

EN14511 - A35A50

Puissance frigorif.

EN14511 - A35A50

Potencia frigorica

EN14511 - A35A50 W 4350 4530 5700 5930 7000 7350 113 0 0 116 0 0

Alimentazione Power supply Versorgungsspannung Alimentation Alimentación V ~ Hz 400 3~ 50 460 3~ 60 400 3~ 50 460 3~ 60 400 3~ 50 460 3~ 60 400 3~ 50 460 3~ 60

Larghezza Width Breite Largeur Anchura mm 600 600 800 800 800 800 800 800

Altezza Height Höhe Hauteur Altura mm 2000 2000 2000 2000 2000 2000 2000 2000

Profondità Depth Tiefe Profondeur Profundidad mm 380 380 380 380 380 380 550 550

Corrente max Max. current Höchststrom Intensité max. Intensidad max A 5,9 6,8 8,1 9,3 9,1 10,3 13,9 14,7

Corrente di spunto Inrush current Anlaufstrom Intensité de démarrage Intensidad de arranque A 21,7 23,5 30,7 32,5 30,7 32,5 63 66

Fusibile T Fuse T Sicherung T Fusible T Fusible T A 8 8 16 16 18 18 20 20

Potenza elettrica

assorbita

EN14511 - A35A35

Absorbed electric

power

EN14511 - A35A35

Nennleistung

EN14511 - A35A35

Puissance électrique

absorbée

EN14511 -

A35A35

Potencia eléctrica

absorbida

EN14511 - A35A35

W 2340 2920 3300 4035 3650 4380 6300 6730

Potenza elettrica

assorbita

EN14511 - A35A50

Absorbed electric

power

EN14511 - A35A50

Nennleistung

EN14511 - A35A50

Puissance électrique

absorbée

EN14511 - A35A50

Potencia eléctrica

absorbida

EN14511 - A35A50

W 3880 4520 4910 5845 5400 6340 74 0 0 7760

Ciclo di esercizio Duty cycle Einschaltdauer Durée de mise en

circuit Duración de conexión - 100% 100% 100% 100% 100% 100% 100% 100%

Refrigerante Refrigerant Kältemittel Réfrigérant Refrigerante

Kg 1,8 1,8 2,8 2,8 2,3 2,3 3,65 3,65

R407C R407C R134a R134a R134a R134a R410A R410A

Pressione max

circuito frigorifero

Cooling circuit max.

pressure

zul. max.

Betriebsüberdruck

Pression max. circuit

frigorique

Presión max circuito

frigorico bar 27 27 27 27 27 27 36 36

Portata ventilatore

aria esterna External fan air ow Luleistung

Aussenkreislauf

Débit ventilateur air

externe

Caudal de aire

ventilador externo m³/h 2900 2900 2900 2900 2900 2900 5800 5800

Portata ventilatore

aria armadio

Enclosure fan air

ow

Luleistung

Innenkreislauf

Débit ventilateur air

armoire

Caudal de aire

ventilador interno m³/h 1450 1450 2900 2900 2900 2900 4300 4300

Campo temperatura

interna

Internal temperature

range

Innentemperatur-

bereich

Plage température

interne

Campo temperatura

interior °C +20 / +46 +20 / +46 +20 / +46 +20 / +46 +20 / +46 +20 / +46 +20 / +46 +20 / +46

Regolazione

temperatura Temperature setting Temperaturregelung Réglage température Regulación de

temperatura -Electronic

thermostat Electronic

thermostat

Campo temperatura

esterna

External tempera-

ture range

Aussentemperatur-

bereich

Plage température

externe

Campo temperatura

exterior °C +20 / +50 20 / 50 +20 / +50 20 / 50 +20 / +45 +20 / +45 +20 / +50 20 / 50

Grado di protezione

EN60529 -

lato armadio

Protection level

EN60529 - enclosure

side

Schutzart

Innenkreislauf

EN60529

Degré de protection

EN60529 - côté

armoire

Nivel de protección

EN60529 -

lado armario

- IP54 IP54 IP54 IP54 IP54 IP54 IP54 IP54

Grado di protezione

EN60529 -

lato ambiente

Protection level

EN60529 - ambient

side

Schutzart

Aussenkreislauf

EN60529

Degré de protection

EN60529 - côté

extérieur

Nivel de protección

EN60529 -

lado ambiente

- IP34 IP34 IP34 IP34 IP34 IP34 IP34 IP34

Livello rumore Noise level Geräuschpegel Niveau sonore Nivel de ruido dB (A) 72 72 75 75 77 77 67 67

Peso Weight Gewicht Poids Peso Kg 150 150 160 160 180 180 240 240

Conformità Conformity Konformität Conformité Conformidad - CE CE CE CE CE CE CE CE

15. Performances / Prestazioni / Leistungen / Performances / Prestaciones

EGO80M / EGO80N

EGOA0M / EGOA0N EGOA5M / EGOA5N

EGO60M / EGO60N

F.14

P(W)

Useful cooling output

Potenza frigorifera utile

Nutzkühlleistung

Puissance frigorique utilisée

Potencia frigorica útil

ESP

ENG

ITA

DEU

FRA

Ta (°C)

Ambient temperature

Temperatura ambiente

Umgebungstemperatur

Température ambiante

Temperatura ambiente

Ti (°C)

Enclosure internal temperature

Temperatura interna armadio

Schaltschrank-Innentemperatur

Température intérieure armoire

Temperatura interior armario

16. Dimensions / Dimensioni / Abmessungen / Dimensions / Dimensiones

F.15

EGOA5M / EGOA5N

EGOA0M / EGOA0N

EGO60M / EGO60N / EGO80M / EGO80N

17. Spare parts / Ricambi / Ersatzteile / Pièces détachées / Piezas de repuestro

01. Evaporator fan Ventilatore

evaporatore Verdampferlüfter Ventilateur

évaporateur

Ventilador

evaporador

02. Condenser fan Ventilatore

condensatore Verüssigerlüfter Ventilateur du

condenseur

Ventilador

condensador

03. Front structure Scocca anteriore Vorderer

Gehäuserahmen Coque avant Bastidor delantero

04. Electric Control Regolatore elettrico Elektrische Regler Régulateur électrique Regulador eléctrico

05. Evaporator Evaporatore Verdampfer évaporateur Evaporador

06. Condenser Condensatore Verüssiger Condenseur Condensador

0 7. Compressor Compressore Kompressor Compresseur Compresor

08. Autotransformer Autotrasformatore Spartransformator Autotransformateur Autotrasformador

09. Evaporator fan

electric condenser

Condensatore elettr.

ventilatore

Verdampferlüfter

elektrischen

Kondensator

Condensateur

électrique ventilateur

évaporateur

Condensador

ventilador elétrico

evaporador

10. Cooling unit

condenser

Condensatore elettr.

ventilatore cond.

Kühlgerät

Kondensator

Condensateur

électrique ventilateur

condenseu

Condensador

ventilador elétrico

condensador

ENG ITA DEU FRA ESP

Model

Serial number

Date of production

Requested parts’ code

Modell

Seriennummer

Herstellungsdatum

Kennziffern der

gewünschten Teile

Modello

N° di serie

Data di produzione

Codice parti richieste

Modèle

N° de série

Date de fabrication

N° de référence

Modelo

N° de serie

Fecha de fabricación

Codigo de las piezas

solicitadas

When ordering the following

informations are essential:

In caso d’ordine le seguenti

informazioni sono assoluta-

mente necessarie:

Bei einer Bestellung bitte die

folgenden Informationen

unbedingt angeben:

Lors de la commande,il faut

toujours mentionner les infor-

mations suivantes:

En caso de pedido depiezas de

repuesto, siempre indicar los

siguientes datos:

This manual suits for next models

Table of contents

Languages:

Other ORELL Accessories manuals

ORELL

ORELL DEK User manual

ORELL

ORELL FLY11B User manual

ORELL

ORELL EGOS3B User manual

Popular Accessories manuals by other brands

PCB Piezotronics

PCB Piezotronics Y111A26 Installation and operating manual

GE GDF520P DO installation instructions

Summit Commercial

Summit Commercial SCR1301 manual

OpenEye

OpenEye OE-C9912M20 Quick installation guide

ABB

ABB 4690 Series Operating instruction

Parker

Parker 023-0475 Specification & installation guide

IFM Electronic

IFM Electronic efector100 GG507S Original operating instructions

Navitel

Navitel PWR20 MX BLUE user manual

Ovela

Ovela OVELTHRLGRA user guide

Kopp

Kopp POWERversal user manual

Equissage

Equissage EDGE owner's guide

Leviton

Leviton OSWHB-I Series installation instructions

LEGRAND

LEGRAND 0 506 90 quick start guide

DMP Electronics

DMP Electronics V-4060DB installation guide

Vega

Vega VEGAPULS Air 23 operating instructions

PCB Piezotronics

PCB Piezotronics 176M12 Installation and operating manual

PASCO

PASCO PASPORT PS-2177 instruction sheet

Young Living

Young Living MACARON BL-056 user manual

ORELL EGO60M User manual

Popular Accessories manuals by other brands
