Orell Egos3b User manual

EGO 04 – 40

Installation, operation and maintenance manual

Manuale di installazione, uso e manutenzione

Montage-Betriebs und Wartungsanleitung

Notice de montage et d’entretien

Manual de montaje y servicio

Cooling units for door or wall mounting

Condizionatori per montaggio su porta o parete

Klimageräte für Wandanbau

Climatiseurs pour montage vertical sur paroi

Climatizadores para montaje en puerta o pared

ATTENTION!

Read carefully and completely before installation. Keep the manual until unit decommissioning.

Leggere attentamente e completamente prima dell’installazione e conservare no allo smaltimento.

Lesen Sie das vorliegende Handbuch in allen seinen Teilen aufmerksam durch, bevor das Gerät installiert wird.

Das Handbuch muss bis zum Abbau des Geräts aufbewahrt werden.

Lisez attentivement le contenu de cette notice avant de monter le climatiseur et conservez-la soigneusement jusqu’à la mise

au rebut de l’appareil.

Leer detenidamente y por completo este manual antes de instalar la unidad y guardarlo hasta el desmantelamiento.

1. Cooling unit application 5

1.1 Intended use 5

1.2 Improper use 5

2. Supply 5

3. Updates 5

4. Technical features. 5

5. Transport and handling 5

6. Installation 5

7. Condensate discharge hose 5

8. Electrical connection 5

8.1 Safety 5

8.2 Two-phase models with autotransformer 5

8.3 Alarm pin 5

9. First start up and adjustment 5

9.1 Electronic thermostat 6

9.1.1 Setting the set point 6

10. Maintenance 6

11. Technical information 6

11.1 Operating principle 6

11.2 Safety devices. 6

11.3 Disposal 6

12. Troubleshooting 6

13. Pictograms 15-16

14. Technical data 17

15. Performances 18-19

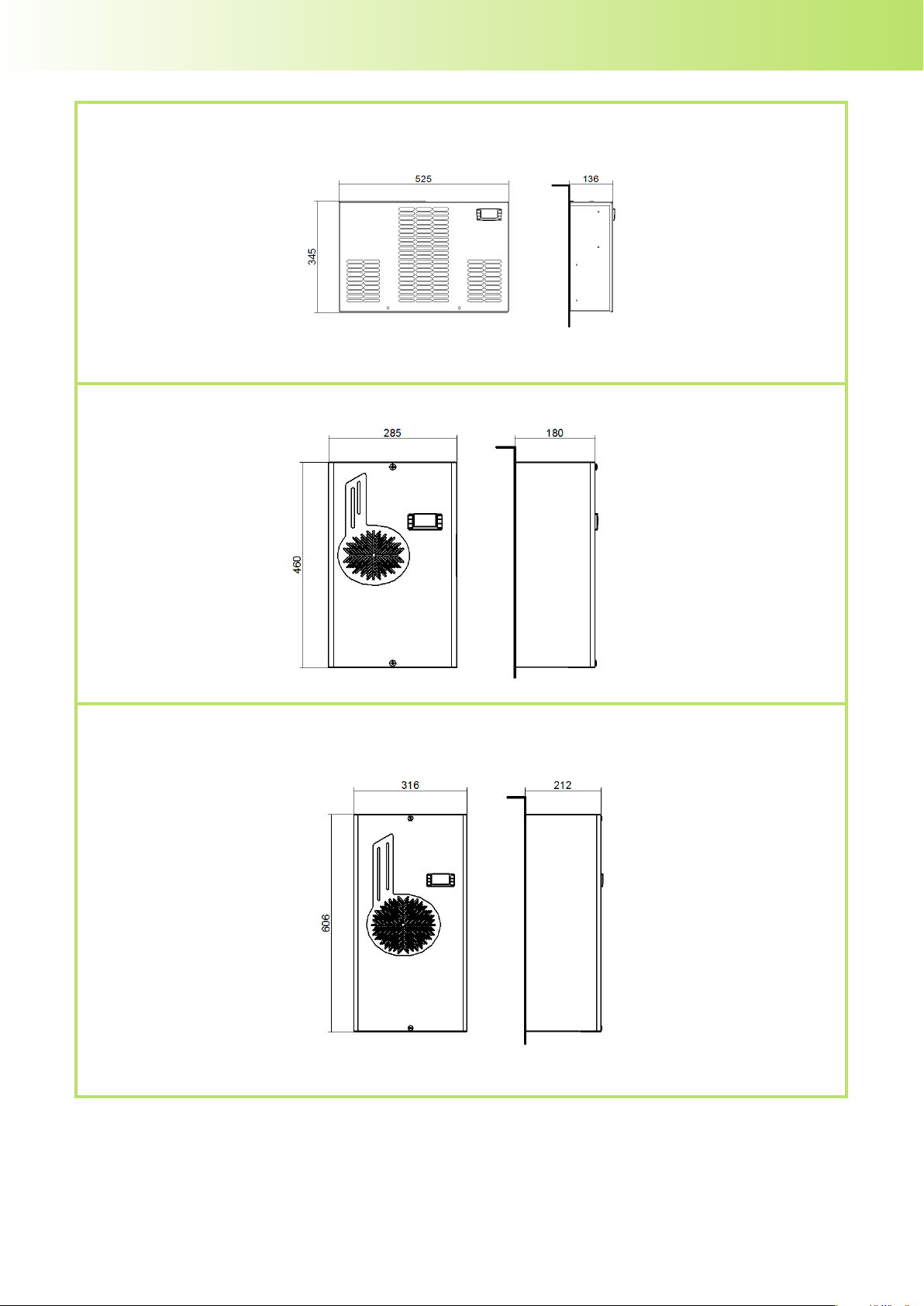

16. Dimensions 20-21

17. Spare part 22-25

18. Guarantee 26-27

19. Assistance service 28

ENGLISH - Original instructions

1. Destinazione d’uso del condizionatore 7

1.1 Uso previsto 7

1.2 Uso non previsto... 7

2. Fornitura 7

3. Aggiornamenti 7

4. Caratteristiche tecniche 7

5. Movimentazione e trasporto 7

6. Montaggio 7

7. Scarico condensa 7

8. Collegamento elettrico 7

8.1 Sicurezza 7

8.2 Modelli con autotrasformatore 7

8.3 Spine gestione allarmi 7

9. Primo avvio e regolazione 7

9.1 Termostato elettronico 8

9.1.1 Impostazione del set point 8

10. Manutenzione 8

11. Informazioni tecniche 8

11.1 Principio di funzionamento 8

11.2 Dispositivi di sicurezza 8

11.3 Smaltimento 8

12. Risoluzione anomalie 8

13. Pittogrammi 15-16

14. Dati tecnici 17

15. Prestazioni 18-19

16. Dimensioni 20-21

17. Ricambi 22-25

18. Garanzia 26-27

19. Servizio di Assistenza 28

ENG

ITALIANO - Istruzioni originali ITA

DEUTSCH - Originalbetriebsanleitung

FRANÇAISE - Notice originale

1. Anwendungsbereich des Klimagerätes 9

1.1 Vorgesehene Anwendung 9

1.2 Nicht vorgesehene Anwendung 9

2. Lieferumfang 9

3. Technische Entwicklung. 9

4. Technische Daten 9

5. Handhabung und Transport 9

6. Montage 9

7. Kondenswasserablauf 9

8. Elektroanschluss 9

8.1 Sicherheit 9

8.2 Zweiphasige Modelle mit Spartransformator 9

8.3 Stecker für die Alarmregelung 9

9. Erste Inbetriebnahme und Einstellung 9

9.1 Das Elektronische Thermostat 10

9.1.1 Sollpunkteinstellung 10

10. Wartung 10

11. Technische Informationen 10

11.1 Funktionsprinzip 10

11.2 Sicherheitseinrichtungen 10

11.3 Entsorgung 10

12. Beseitigung der Störungen 10

13. Piktogramme 15-16

14. Technische Daten 17

15. Leistungen 18-19

16. Abmessungen 20-21

17. Ersatzteile 22-25

18. Garantie 26-27

19. Kundendienst 28

1. Utilisation du climatise 11

1.1 Utilisation prévue 11

1.2 Utilisation non prévue 11

2. Fourniture 11

3. Mises à jour 11

4. Données techniques 11

5. Déplacement et transport 11

6. Montage 11

7. Vidange de la condensation 11

8. Branchement électrique 11

8.1 Sécurité 11

8.2 Modèles biphasés avec autotransformateur 11

8.3 Fiches de gestion des alarmes 11

9. Première mise en route et réglage 11

9.1 Thermostat électronique 12

9.1.1 Programmation de la valeur de consigne 12

10. Entretien 12

11. Informations techniques 12

11.1 Principe de fonctionnement 12

11.2 Dispositifs de sécurité 12

11.3 Mise au rebut 12

12. Petit guide de dépannage 12

13. Pictogrammes 15-16

14. Données techniques 17

15. Performances 18-19

16. Dimensions 20-21

17. Pièces détachées 22-25

18. Garantie 26-27

19. Service Assistance 28

FRA

DEU

ESPAÑOL - Manual original

1. Uso de la unidad refrigeradora 13

1.1 Uso previsto 13

1.2 Uso no previsto 13

2. Alcance del suministro 13

3. Puestas al dia 13

4. Características técnicas 13

5. Manutención y transporte 13

6. Montaje 13

7. Eliminación del agua de condensación 13

8. Conexión eléctrica 13

8.1 Seguridad 13

8.2 Modelos bifásicos con autotransformador 13

8.3 Clavijas para la gestión de las alarmas 13

9. Primera puesta en marcha y regulación 13

9.1 Termostato electrónico 14

9.1.1 Programación del valor de consigna (set-point 14

10. Mantenimiento 14

11. Información técnica 14

11.1 Principio de funcionamiento 14

11.2 Dispositivos de seguridad 14

11.3 Eliminación 14

12. Solución de las anomalías 14

13. Pictogramas 15-16

14. Datos técnicos 17

15. Prestaciones 18-19

16. Dimensiones 20-21

17. Piezas de repuestro 22-25

18. Garantía 26-27

19. Servicio de Asistencia 28

ESP

ENG

1. Cooling unit application

The EGO series cooling units described in this manual

are designed and built to cool the air inside electrical

switchboards in order to protect components sensitive

to thermal shock.They also provide IP54 ingress

protection against contaminating and aggressive/

corrosive substances.

1.1 Intended use

The EGO cooling unit must be used:

- For cooling electrical switchboards

- Within the temperature and voltage-supply limits

indicated on the data plate (F.06, pos. 5) of the

cooling unit and also given in table F.14 of this

manual

- Away from any sources of heat or hot air

- In an environment with adequate air exchange

- On switchboards with IP54 rating or higher. If

these requirements are not respected, excessive

condensation build-up may occur.

As a consequence, cable entry points or any other

openings in the cabinet should be well sealed.

To ensure correct operation, the specied scheduled

maintenance operations (see section 10) must be

performed regularly. Incorrect or careless use may

cause irreparable damage to the cooling unit and

may lead to hazardous situations.

1.2 Improper use

The EGO cooling unit must NOT be used:

- Under any condition except those described in

section 1.1

- Outdoors, with excessive concentration of solid

contaminants and/or aggressive chemical

contaminants

- With the doors of the electrical switchboard open,

or installed on enclosures without a minimum IP 54

rating, due to excessive condensate formation

- With the temperature set below the dew point of

the ambient air

- In explosive atmospheres, or those with aggres-

sive chemicals or high concentrations of dust or oil

suspended in the air

- In potentially inammable atmospheres

- Exposed to the elements

- With the condensate line closed or blocked off, or

in any case in which the condensate is not allowed

to run off freely

- Without the front panel

- With the cooling unit intake and outlet air ows

obstructed by walls or objects that are too closeTo

this end, check the minimum distances as regards

the external air ow (gure F.02), and make sure

there are no obstructions caused by the switchbo-

ard components as regards the internal air ow.

2. Supply

Inside the packaging you will nd:

1Cooling unit

1Electronic thermostat

1Installation, operation and maintenance manual

1 CE conformity certicate

1 Test certicate

1A4 drilling template (F.06, p.4)

1Installation kit containing (F.06):

- Flanged nuts (p.1)

- Flat washers (p.2)

- Grub screws (p.3)

2Connectors, one for the power supply and one

for the signals (F.5)

1Self-adhesive sealing strip (F.06, p.4)

1Flexible hose for condensate drainage

12x2x100 mm (F.10)

Lifting eyebolts (F.03)

3. Updates

ORELL Tec AG reserves the right to update its

products and the corresponding manuals based

on techni-cal progress without prior notice. Please

note that at the time of sale, this manual and the

correspon-ding product may not be considered

inadequate only because they are not subject to

the above-mentioned updates.

4.Technical features

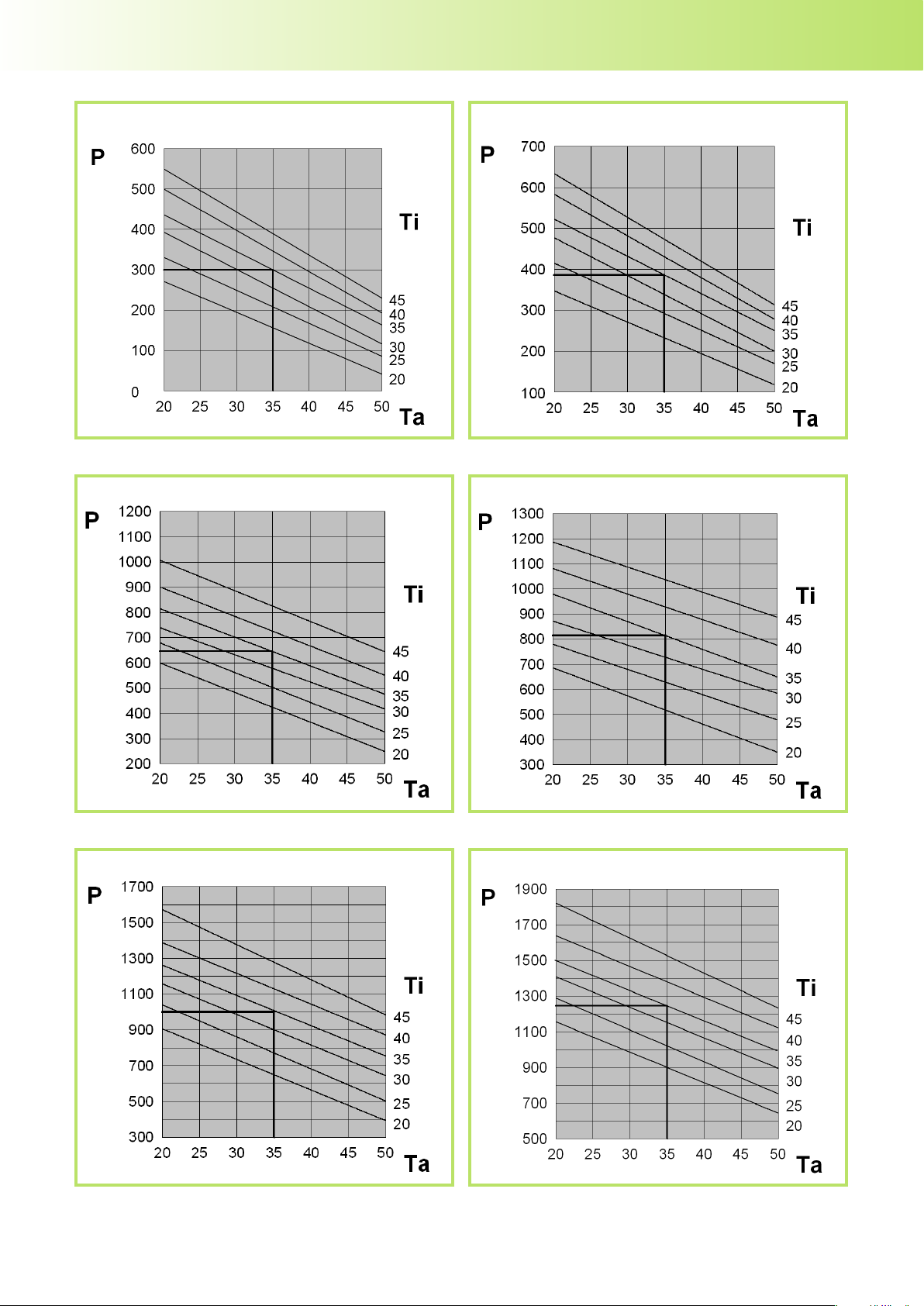

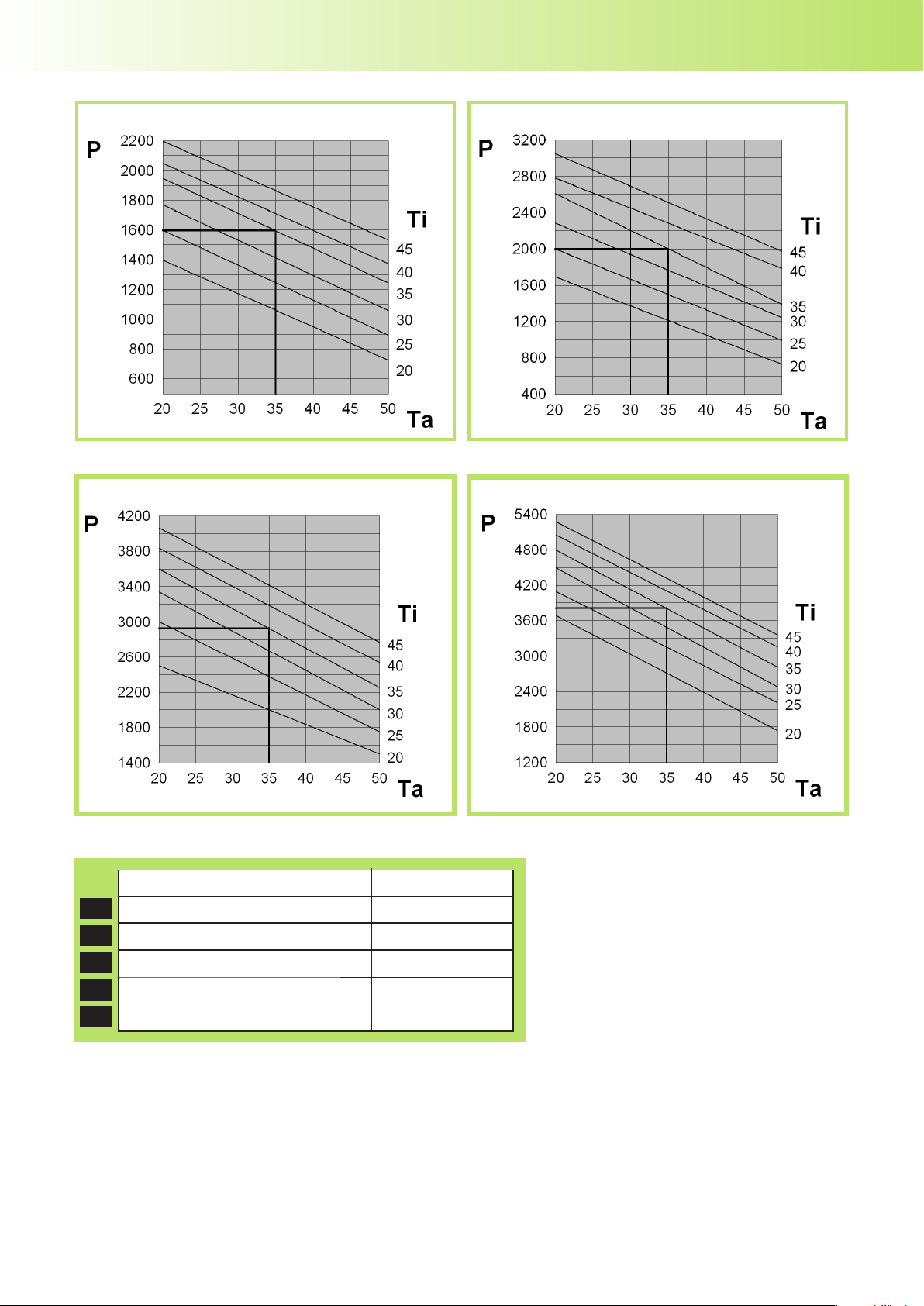

(gures F. 14 and F. 1 5 )

The unit’s technical features and CE marking are

given on the data plate attached to the cooling unit.

5.Transport and handling

During transport and storage the cooling unit must

be kept in a vertical position, as indicated on the

packaging (gure F. 01 ), and must not be exposed

to temperatures above 70°C or below -20°C. Upon

receipt, check that the packaging has not been

damaged during shipping.

To lift the cooling unit in a safe manner the two

supplied M6 eyebolts may be used; these should

be tted into the threaded inserts located on the

top of the cooling unit (gure F.03).

6. Installation

Installation of the unit should only be performed

by qualied and authorised personnel.

The cooling unit must be installed with the enclosure

air intake hole in the highest possible point.

Ensure the xing elements and couplings will not

interfere with the equipment inside the enclosure

itself.

If the cooling unit is to be installed on a door,

make sure the door can take the weight.

The unit must be installed in the vertical position

indicated. Maximum permitted deviation from the

vertical is 2°.

Disconnect power before starting any work inside

the switchboard. The cooling unit must be instal-

led on the outside of the electrical switchboard.

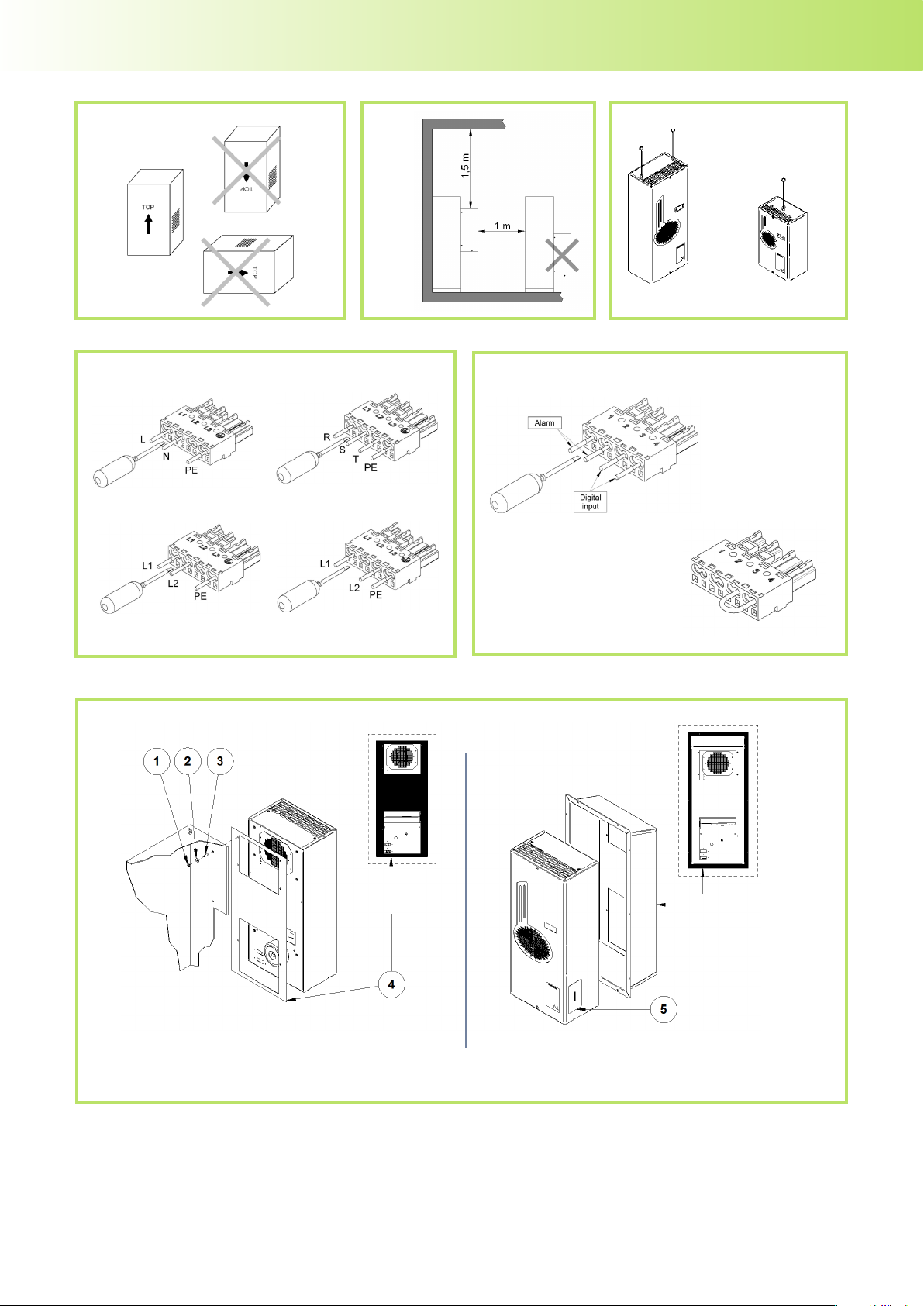

If semi-recessed installation is required (g. F.06),

the corresponding accessory must be used. This

is available upon request as an optional extra.

Depending on the installation option, drill the ho-

les and make the necessary cuts in the switchbo-

ard (gure F.06) using the drilling template

supplied with the unit. Fit the sealing strip on the

cooling unit on the side connected to the enclosu-

re and follow the assembly diagram (gure F.06).

7. Condensate discharge hose

The condensate which, depending on the ambient

temperature and humidity conditions, forms on

the heat exchanger which cools the enclosure air,

is not a malfunction but a normal phenomenon of

the cooling unit. In models EGO04-EGO06, this

condensate is taken outside through a hose at the

bottom of the cooling unit. The transparent plastic

hose, supplied with the unit, must be connected

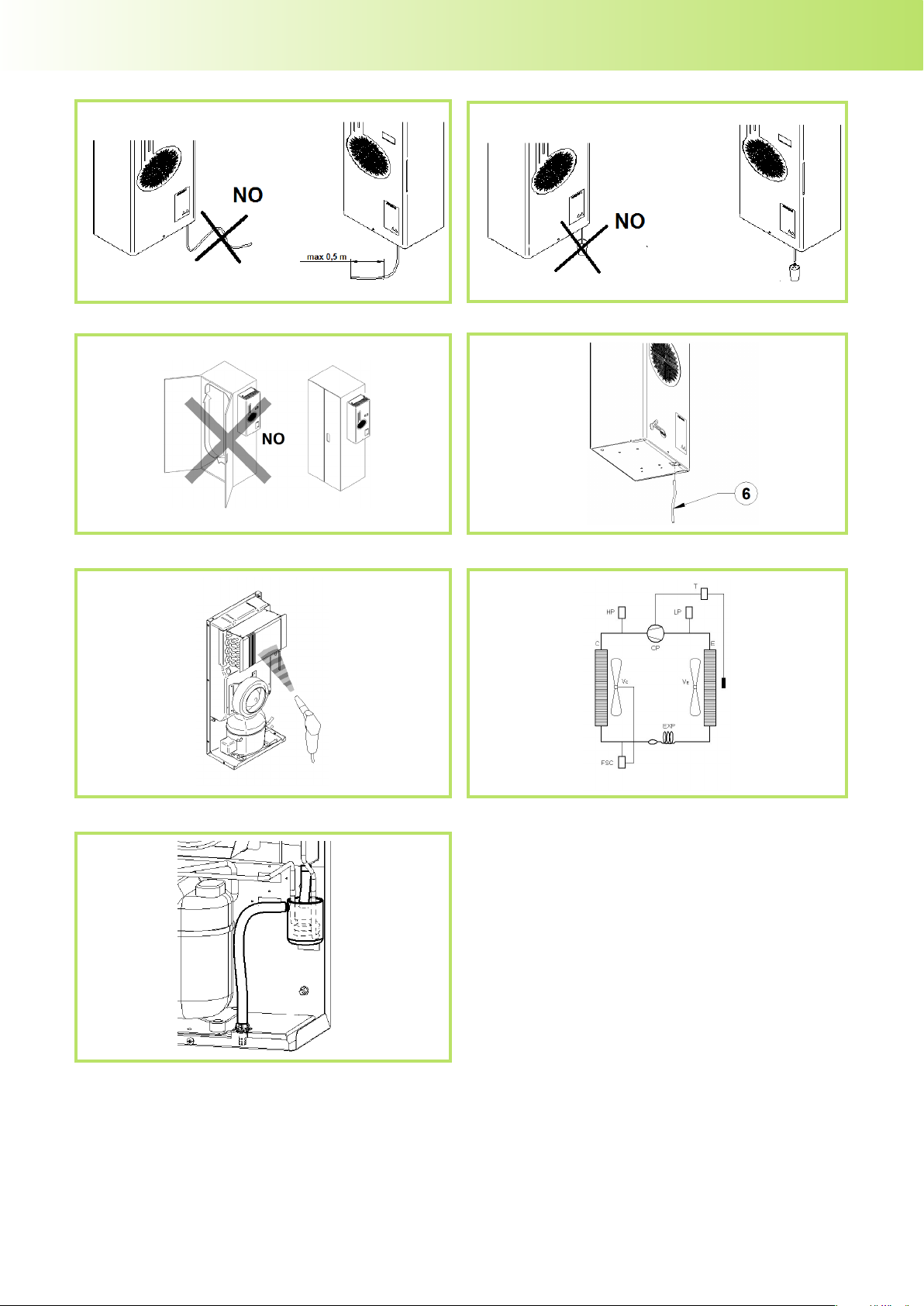

to this outlet (gure F. 10 ). This plastic hose can be

connected to another one with the same diameter

to carry the condensate to another point, allowing

it to be discharged where there can be no slipping

hazard for personnel. In this case, make sure the

condensate ows without any hindrance. Avoid

horizontal lengths of more than 0.5 metres, uphill

sections and the accidental formation of traps

(gure F.07). The end of the condensate discharge

hose must always be free and not underwater, so

never place the end of the discharge hose inside a

condensate collection container (gure F.08).

Models EGO08 to EGO40 are tted with a conden-

sate evaporation device which operates via the hot

(outlet) tube of the compressor (Fig. F.13). These

models nevertheless have an emergency condensa-

te outlet which can be carried outside as described

above. If the cooling unit is used with the doors of

the enclosure open, excessive quantities of conden-

sate will form and this is an unauthorised condition

of use (gure F.09). We suggest using a position

switch on the door connected to the cooling unit’s

digital input to stop the unit if the door is opened.

(See section 8.3)

8. Electrical connection

8.1 Safety

Warning! Electrical connections must only

be performed by specialised and authorised

personnel. Switch power off to the enclosure

before making the connection. Check that there

is no power to the switchboard and that the supply

voltage corresponds to the characteristics given on

the cooling unit’s data plate. The power supply must

be protected using appropriate time-delay fuses

(type T) or circuit breakers with K-curve, per the

indications given in table F.14. Connect the power-

supply cables to the black connector included with

the unit, following the indications given in gure

F.04. Disconnect the cooling unit before performing

testing on the enclosure.

8.2Two-phase models with autotransformer

(EGO06G / EGO08G / EGO10G / EGO12G /E-

GO16G)

These two-phase models can operate with two

different supply voltages: 440V 2~50-60Hz and

400V 2~50-60Hz. If the available power supply

is 440V 2~50-60Hz, connect terminals L1(0) and

L3(440) on the terminal board (gure F. 0 4 ). If,

on the other hand, the available supply voltage

is 400V 2~50-60Hz, connect terminals L1(0) and

L2(400) on the same terminal board.

8.3 Alarm pins

(gure F.05)

All input/output signals from the electronic control

unit are managed via the grey pin:

- Alarm signals from the electronic control unit can

be taken from terminals 1 and 2

- A digital input for voltage free contacts is availa-

ble on terminals 3 and 4

The cooling unit’s electronic control unit is pro-

grammed to generate an alarm when the digital

input is open. When the digital input is not being

used, it is therefore necessary to bridge it by con-

necting terminals 3 and 4 of the grey pin together

with a cable.

9. First start up and adjustment

If, prior to installation, the cooling unit was left in

an incorrect position (gure F. 1 ), wait at least 8

hours before switching it on. Otherwise, 30 minu-

tes is more than enough time for the oil to

return to the compressor, after which the cooling

unit can be powered up. The enclosure air intake

fan starts working immediately, making the tem-

perature inside the enclosure even. If this tempe-

rature exceeds 2K above the set point, both the

compressor and external air fan will turn on, cau-

sing the cooling cycle to start. This then stop-

s when the inside temperature reaches the set

point. The thermostat is factoryset to 35°C. The

set point can be set to between 20°C and 50°C. In

order to save energy and minimise the production

of condensate, it is nevertheless recommended it

not be set below 30 °C.

9.1 Electronic thermostat

9.1.1 Setting the set point

The cooling unit is tted with a TX050 electronic

thermostat. See the specic manual C17000199

included with the unit for the functions of this

thermostat and how to program it.

ORELL Tec AG shall be in no way held liable for

any alterations the customer may make to the

default parameters if they have not received

authorisation to do so.

ENG

10. Maintenance

Warning! Caution! Before embarking on any

maintenance work, cut the current to the

enclosure.

The cooling unit is the low maintenance type,

so no lter change is required. The only mainte-

nance required is for the internal components,

which should be checked regularly, as indicated

in the table given in this section, and cleaned

with compressed air at a maximum pressure

of 4 bar (gure F. 11 ). Any repairs that may need

doing must only be performed by specialised and

authorised personnel.

11.Technical information

11.1 Operating principle

The cooling unit for electrical switchboard enclo-

sures works on the basis of a refrigeration circuit

consisting of four main components: compressor,

evaporator, condenser and expansion device

(gure F.12). The circuit is hermetically sealed and

the refrigerant circulates inside it.

The refrigerant used is R134a, chlorine free and

harmless for the ozone layer. The unit is divided

into two hermetically separated sections where

the ambient air and enclosure air do not come

into contact with one another and are treated

separately. The compressor (CP) compresses the

refrigerant, taking it to a high pressure and high

temperature.The compressor then pushes the

refrigerant through a heat-exchanger coil, called

the condenser (C), where it is cooled by ambient

air, thus passing from the gas to the liquid state.

In the liquid state it then passes through the

expansion valve (EXP), vaporising at the outlet as

it is now at a much lower pressure. It is then re-

ceived by the heat exchanger coil, called the e-

vaporator (E), by means of which it absorbs he-

at from the enclosure air and passes from a liquid

state to gas. The enclosure is cooled down in this

manner. The gaseous refrigerant is then drawn

back into the compressor and this cycle is

repeated.

11.2 Safety devices.

The refrigeration circuit is tted with a high-pres-

sure safety switch P (gure F.12) set to the maxi-

mum working pressure of the cooling unit. If this

threshold is exceeded, the pressure switch stop-

s the compressor working. It resets automatical-

ly. The fans and compressor have an (internal or

external) thermal cut-out switch that stops them

in the case of overheating.

11.3 Disposal

Caution!The cooling unit contains R134a refri-

gerant and small quantities of lubricating oil.

These are polluting substances and must not be

dumped. Replacement, repairs and nal disposal

must be performed by experts.

NOTE

Keep the unit’s documentation in a safe, dry place.

Remedy

This is not a malfunction of the cooling unit.

To verify functioning when testing, lower the thermostat setting

until the compressor and external fan start working and then reset

the thermostat.

Change the adjustment (or antifreeze) thermostat

This is not a malfunction of the cooling unit.

Make sure the power cable has been connected well to the

terminals.

Check that the cubicle doors and switches are closed

Call a refrigeration expert or the Manufacturer’s Technical Assis-

tance Service

Call a refrigeration expert or the Manufacturer’s Technical Assis-

tance Service

Change the internal fan’s capacitor

Change the internal fan

Change the amperometric protector

Change the relay or PTC for compressor starting

Change the capacitor for compressor starting

Call a refrigeration expert or the Manufacturer’s Technical Assis-

tance Service

Call a refrigeration expert or the Manufacturer’s Technical Assis-

tance Service

Change the contactor

Change the cooling unit with another of greater capacity

Clean the evaporator coil

See if there are any obstacles inside the enclosure to hinder the

ow of recycling air

Call a refrigeration expert or the Manufacturer’s Technical

Assistance Service

Check thermostat setpoint

Ventilate the premises where the enclosure is installed to

keep ambient temperature lower.

Clean the exchanger with compressed air and detergent

Ventilate the premises where the enclosure is installed to

keep ambient temperature lower.

Clean the coil with compressed air and detergent

This is not a malfunction of the cooling unit. Close the enclosure

door or disable the cooling unit

This is not a malfunction of the cooling unit. Seal enclosure open-

ings, e.g. for passage and upward path of wires

Check seal and remedy

Causes

The temperature inside the enclosure is lower than

what is set on the adjustment thermostat.

The adjustment (or antifreeze) thermostat has failed

No electricity getting to the unit.

Cooling unit empty of uid

Compressor mechanical failure

Internal fan capacitor failed

Internal fan failed

Compressor’s amperometric protector failed (external

to the compressor, where present)

Relay or PTC for compressor starting failed

Capacitor for compressor starting failed (where

present)

Compressor motor electrical failure

High pressure safety switch failed

Compressor contactor failed (where present)

Cooling unit under sized for the heat dissipated inside

the enclosure

Antifreeze thermostat triggered (where present)

Insufcient gas in the cooling unit

Thermostat set point incorrect

High pressure safety switch triggered:

Ambient temperature over the maximum

working limit

Heat exchanger coil (condenser) either dirty or

clogged

Thermal protector inside the compressor triggered:

Ambient temperature over the maximum work-

ing limit

Heat exchanger coil (condenser) either dirty or

clogged

Too much ambient air inside the enclosure

Enclosure protection level is below IP54

The enclosure/cooling unit connecting seal has been

tted incorrectly

Conditions

The internal fan works, the external fan and

compressor do not work.

No component works

Compressor, external and internal fan work

Compressor and external fan work, internal fan

does not work

External and internal fan work, compressor does

not work

External and internal fans work, compressor

works all the time

Inside fan works, external fan and compressor

work irregularly

External and internal fans work, compressor

works irregularly

Enclosure door open

Enclosure door closed

Malfunction

It fails to cool

It is not cooling enough

Too much condensate forming

•

12.Troubleshooting

•

Job

Check the external air

heat exchanger and

clean if necessary.

Check effectiveness

of the condensate

discharge.

Check the fans for any

overheating or exces-

sive vibrations.

Frequency

Every 3

months

Every 3

months

Every 6

months

1. Destinazione d’uso del condizionatore

I condizionatori della serie EGO descritti in questo

manuale sono progettati e realizzati per il raffred-

damento dell’aria contenuta all’interno di quadri

elettrici, al ne di proteggerne i componenti

sensibili alle sollecitazioni termiche. Allo stesso

tempo, i condizionatori forniscono una protezione

IP55 contro l’ingresso di sostanze contaminanti e

di agenti aggressivi.

1.1 Uso previsto

Il condizionatore EGO deve essere utilizzato:

- per raffreddare quadri elettrici;

- entro i limiti di temperatura e con le tensioni di

alimentazione, indicati sulla targhetta dati

(F.06, pos. 5) applicata sul condizionatore e nella

tabella F.14 del presente manuale;

- lontano da fonti di calore o ussi d’aria calda;

- in un ambiente con un adeguata circolazione

d’aria;

- su un quadro che ha un grado di protezione IP54

o superiore. In caso contrario si potrebbe verica-

re formazione eccessiva di condensa. Di conse-

guenza, sigillare bene le zone di passaggio cavi ed

eventuali altre aperture nell’armadio;

Per garantire un corretto funzionamento, devono

essere effettuate regolarmente le manutenzioni

ordinarie programmate (capitolo 10). Un uso

scorretto e disattento dell’unità può arrecare

danni irreversibili al condizionatore e dar luogo a

condizioni di pericolo.

1.2 Uso non previsto

Il condizionatore EGO non deve essere utilizzato:

- in condizioni diverse da quelle descritte nel

capitolo 1.1;

- in ambiente esterno con concentrazioni di conta-

minanti solidi e/o di contaminanti chimici aggressi-

vi in misura eccessiva;

- con le porte del quadro elettrico aperte o su

armadi non a tenuta IP 54, causa eccessiva forma-

zione di condensa;

- con temperatura impostata ad un valore inferiore

al punto di rugiada dell’aria ambiente;

- in atmosfera esplosiva, aggressiva o ad alta con-

centrazione di polveri o sostanze oleose sospese

nell’aria;

- in atmosfera a rischio di incendio;

- esposto alle intemperie;

- con tubo di scarico condensa tappato o in condi-

zioni di non corretto deusso della condensa;

- senza il cofano anteriore:

- con i ussi di aria in ingresso e in uscita osta-

colati da pareti ed oggetti troppo vicini. A tale

scopo, per quanto riguarda il usso d’aria esterno,

vericare le distanze minime (gura F.02), mentre

per il usso d’aria interno, vericare che non vi

siano ostacoli derivanti dai componenti presenti

nel quadro.

2. Fornitura

Nell’imballo sono contenuti:

1Condizionatore

1Manuale termostato elettronico

1Manuale d’istallazione, uso e manutenzione

1 Certicato di conformità CE

1 Certicato di collaudo

1Dima di foratura su foglio A4 (F.06, p.4)

1Kit di montaggio contenente(F.06):

- dadi angiati (p.1)

- rondelle piane (p.2)

- grani (p.3)

2Connettori, uno per l’alimentazione e uno per i

segnali (F.05)

1Guarnizione autoadesiva (F.06, p.4)

1 Spezzone tubo essibile per scarico condensa

12x2x100 mm (F.10)

Golfari di movimentazione (F.03)

3. Aggiornamenti

ORELL Tec AG si riserva il diritto di aggiornare i

prodotti ed i relativi manuali senza preavviso, in

base al progresso della tecnica. Di contro, al

momento della commercializzazione, il presente

manuale ed il relativo prodotto non possono

essere considerati inadeguati solo perché non

aggiornati col progres-so di cui sopra.

4. Caratteristiche tecniche

(gure F. 14 e F. 1 5 )

Le caratteristiche tecniche e la marcatura CE

sono riportati nell’ apposita etichetta applicata sul

condizionatore.

5. Movimentazione e trasporto

Durante il trasporto e l’immagazzinamento il con-

dizionatore deve essere nella posizione verticale

indicata sull’imballo (gura F. 01 ) e non deve essere

esposto a temperature superiori a 70°C o inferiori

a -20°C. Al ricevimento, controllare che l’imballo

non presenti danni da trasporto.

Per sollevare il condizionatore, in sicurezza, si pos-

sono utilizzare i due golfari M6 forniti, inserendoli

negli appositi inserti lettati posti sulla parte supe-

riore del condizionatore (gura F.03).

6. Montaggio

Solo personale qualicato e autoriz zato può effet-

tuare l’installazione dell’unità.

Il condizionatore deve essere installato con il

foro di aspirazione aria armadio nel punto più alto

possibile.

Accertarsi che gli elementi di ssaggio e di

accoppiamento non andranno ad interferire con le

apparecchiature contenute nell’armadio stesso.

Nel caso di installazione su la porta di un quadro

elettrico, accertarsi che questa sia in grado di

sopportarne il peso.

Montarlo in posizione verticale. Lo scostamento

massimo dalla verticale consentito è 2°.

Prima di effettuare qualsiasi operazione al inter-

no del quadro sconnettere l’alimentazione. Il con-

dizionatore deve essere applicato esternamen-

te sul armadio elettrico. Per un eventuale montag-

gio semincassato(g.F.06) è necessario l’apposito

accessorio fornibile come optional su richiesta. In

funzione del montaggio scelto, eseguire sul qua-

dro i fori e i tagli necessari (gura F.06), utilizzando

le indicazioni dell’apposita dima di foratura fornita.

Applicare, dove previsto, la guarnizione al condizio-

natore sul lato di accoppiamento all’armadio e se-

guire lo schema di montaggio indicato

(gura F.06).

7. Scarico condensa

La condensa che, in funzione delle condizioni di

temperatura e umidità ambiente, si forma sul con-

dizionatore che raffredda l’aria dell’armadio,non

è un’anomalia ma una caratteristica del funziona-

mento normale del condizionatore. Nei modelli

EGO04-EGO06, la condensa viene portata all’e-

sterno per mezzo di un tubo nella parte inferiore

del condizionatore. A questo scarico, si deve

collegare il tubo in plastica trasparente parte della

fornitura (gura F. 10 ). Questo tubo in plastica può

essere raccordato ad un altro tubo di pari diametro

per condurre la condensa in altra posizione,in

modo che lo scarico avvenga in area non a rischio

di scivolamento del personale. In questo caso,

assicurarsi che la condensa scorra senza ostacoli.

Evitare tratti oltre 0,5 metri di tubo orizzontale,

tratti in contro pendenza e formazione involon-

taria di sifoni (gura F.07). L’estremità del tubo di

scarico della condensa deve sempre essere libera,

mai immersa. Non collocare mai l’estremità del

tubo di scarico all’interno di contenitori di raccolta

condensa (gura F.08).

I modelli dal EGO08 al EGO40 sono dotati di un

dispositivo di evaporazione della condensa me-

diante tubo caldo(mandata) del compressore

(Fig. F.13). Tali modelli hanno comunque uno

scarico di emergenza che può essere portato all’e-

sterno come sopra descritto. Utilizzare il condizio-

natore con armadio a porte aperte genera quantità

eccessive di condensa: questa è una condizione di

utilizzo non autorizzata (gura F.09). Per prevenire

tale inconveniente è consigliato l’utilizzo di un

interruttore di posizione sulla porta che collegato

all’ingresso digitale del condizionatore arresti il

funzionamento del condizionatore stesso in caso

di apertura (vedi paragrafo 8.3).

8. Collegamento elettrico.

8.1 Sicurezza

Attenzione! Il collegamento elettrico deve

essere eseguito da personale specializzato e

autorizzato.Togliere tensione all’armadio prima

di effettuare il collegamento. Controllare che

l’armadio non sia alimentato e che la tensione

corrisponda a quella riportata sulla targa dati del

condizionatore. Allo scopo di garantire la protezio-

ne dell’alimentazione utilizzare opportuni fusibili

ritardati (tipo T) o interruttori magnetotermici con

curva K secondo le tarature indicate in tabella F.14.

Collegare i cavi di alimentazione sul connettore

nero incluso nella fornitura rispettando le indicazio-

ni in gura F.04. Scollegare il condizionatore prima

delle prove di collaudo dell’armadio.

8.2 Modelli bifase con autotrasformatore

(EGO06G / EGO08G / EGO10G / EGO12G /

EGO16G)

Questi modelli bifase sono predisposti per due

tensioni di alimentazione: 440V 2~50-60Hz e 400V

2~50-60Hz. Se l’alimentazione disponibile è 440V

2~50-60Hz collegare i morsetti L1(0) e L3(440)

indicati sulla morsettiera (gura F. 0 4 ). Viceversa

se l’alimentazione disponibile è 400V 2~50-60Hz

collegare L1(0) e L2(400) sulla medesima

morsettiera.

8.3 Spine gestione allarmi

(gura F.05)

Attraverso la spina grigia si gestiscono i segnali di

ingresso / uscita dal controllo elettronico:

- ai morsetti 1 e 2 si può prelevare il segnale di

allarme in uscita dal controllo elettrico;

- ai morsetti 3 e 4 è disponibile un ingresso

digitale per contatti liberi da tensione.

Il controllo elettronico del condizionatore è

programmato per segnalare un allarme quando

l’ingresso digitale è aperto. Qualora non si utilizzi

l’ingresso digitale è necessario ponticellarlo

collegando con un cavetto i morsetti 3-4 della

spina grigia.

9. Primo avvio e regolazione

Nel caso che il condizionatore, prima del montag-

gio, sia stato lasciato in posizione non corretta

(gura F.0 1), attendere almeno 8 ore prima di

metterlo in funzione. Diversamente, 30 minuti

saranno sufcienti al ritorno dell’olio nel com-

pressore, dopodiché sarà possibile dare tensio-

ne al condizionatore. Il ventilatore che aspira

l’aria dell’armadio, si metterà subito in funzione

uniformando la temperatura interna dell’armadio.

Se questa temperatura supera di 2K il set point

impostato, si inseriranno il compressore e il ven-

tilatore dell’aria esterna determinando l’inizio del

ciclo di raffreddamento. Quest’ultimo terminerà

quando la temperatura interna raggiungerà il set

point impostato. Il termostato è impostato a 35°C

in fabbrica. Il set point può essere impostato tra

20°C e 50°C. Per il risparmio energetico e minimiz-

zare la produzione di condensa si consiglia tuttavia

di non scendere al di sotto di 30 °C.

9.1Termostato elettronico

9.1.1 Impostazione del set point

Il condizionatore è dotato di termostato elettronico

TX050. Per le funzioni e la programmazione di

questo termostato si rimanda al manuale specico

C17000199 inserito nella fornitura.

La ORELL Tec AG non si assume alcuna

responsabilità nel caso di modifica da parte del

cliente dei parametri impostati senza relativa

autorizzazione.

ITA

10. Manutenzione

Attenzione! Prima di eseguire qualsiasi inter-

vento togliere tensione all’armadio.

Il condizionatore è del tipo a bassa manutenzione,

quindi non richiede sostituzione o cambio del

ltro. Gli unici interventi richiesti riguardano la pu-

lizia dei componenti interni, da effettuarsi con aria

com pressa avente pressione max di 4 bar (gura

F. 11 ) e il controllo periodico, come indicatato nella

tabella di questo capitolo.

Eventuali riparazioni devono essere effettuate

solo da personale specializzato autorizzato.

11. Informazioni tecniche

11.1 Principio di funzionamento

Il condizionatore per armadi elettrici opera sulla ba-

se di un circuito frigorifero costituito da quattro

componenti principali: compressore, evaporatore,

condensatore e dispositivo di espansione

(gura F.12). Il circuito è stagno e in esso circola il

uido refrigerante. Quest’ultimo è R134a , privo di

cloro, con danno nullo all’ozono atmosferico.

L’unità e suddivisa in due sezioni, ermeticamen-

te separate, dove vengono trattate l’aria ambiente

e l’aria dell’armadio senza che vengano in contatto

tra di loro. Il compressore (CP) comprime il

uido frigorigeno portandolo ad alta pressione e

alta temperatura. Spinto dal compressore, il

uido passa nella batteria di scambio termico,

detta condensatore (C), dove viene raffreddato

dall’aria ambiente, passando così da gas a liquido.

Allo stato di liquido passa poi attraverso il capillare

(EXP) all’uscita dal quale, trovandosi a

pressione e temperature

molto più basse, nebulizza. Viene ricevuto,

allora, dalla batteria di scambio termico detta

evaporatore (E), attraverso la quale assorbe

calore dall’aria dell’armadio passando, così, da

liquido a gas. L’armadio in questo modo si

raffredda. Il gas viene quindi nuovamente aspirato

dal compressore per ripetere il ciclo già descritto.

11.2 Dispositivi di sicurezza.

Il circuito frigorifero è dotato di un pressostato di

alta pressione P (gura F.12) tarato alla massima

pressione di esercizio del condizionatore. Nel caso

in cui la soglia venga superata il pressostato inter-

rompe il funzionamento del compressore. E’ del

tipo a ripristino automatico. I ventilatori e il com-

pressore sono dotati (internamente o esternamen-

te) di un protettore termico che interrompe il fun-

zionamento in caso di sovra temperature anomale.

11.3 Smaltimento

Attenzione! il condizionatore contiene fluido

frigorigeno R134a e piccole quantità di olio lu-

brificante. Questi composti sono inquinanti e non

devono essere dispersi nell’ambiente circostante.

La sostituzione, la riparazione e lo smaltimento

nale devono essere eseguiti da esperti.

NOTA

Conservare attentamente la documentazione in

luogo asciutto.

ITA

Intervento

Controllo ed eventuale

pulizia dello scambiatore

di calore aria esterna

Controllare l’efcienza

dello scarico condensa

Controllare i ventilatori

per eventuali surriscal-

damenti o eccessive

vibrazioni

Frequenza

Ogni 3 mesi

Ogni 6 mesi

Rimedio

Non è un’anomalia del condizionatore. Per vericare il funzionamen-

to al collaudo, abbassare la taratura del termostato no all’avviamen-

to di compressore e ventilatore esterno e poi ripristinare la taratura

Sostituire il termostato di regolazione (o antigelo)

Non è un’anomalia del condizionatore.

Vericare che il cavo di alimentazione sia ben inserito nei

morsetti.

Controllare che porte armadio e interruttori siano chiusi

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Sostituire condensatore elettrico ventilatore interno

Sostituire ventilatore interno

Sostituire protettore amperometrico (ove presente)

Sostituire relè o PTC avviamento compressore

Sostituire condensatore elettrico avviamento compressore (ove

presente)

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Sostituire contattore

Sostituire condizionatore con altro di potenza maggiore

Pulire evaporatore

Vericare se ci sono in armadio ostacoli al usso dell’aria di

ricircolo

Chiamare tecnico frigorista o Servizio Assistenza Tecnica del

Costruttore

Vericare taratura setpoint termostato

Ventilare il locale in cui è contenuto l’armadio per ottenere

temperature ambiente più basse.

Pulire lo scambiatore con aria compressa e detergente

Ventilare il locale in cui è contenuto l’armadio per ottenere

temperature ambiente più basse.

Pulire lo scambiatore con aria compressa e detergente

Non è un’anomalia del condizionatore. Chiudere la porta armadio o

disabilitare il condizionatore

Non è un anomalia del condizionatore. Sigillare le aperture

dell’armadio, ad es. passaggi e risalite cavi

Controllare guarnizione e rimediare

Cause

Temperatura in armadio inferiore a quella di taratura del

termostato di regolazione

Termostato di regolazione (o antigelo) guasto

Manca tensione all’unità

Condizionatore scarico di uido

Guasto meccanico del compressore

Condensatore elettrico ventilatore interno guasto

Ventilatore interno guasto

Protettore amperometrico compressore guasto (esterno

al compressore, ove presente)

Relè o PTC avviamento compressore guasto

Condensatore elettrico avviamento compressore guasto

(ove presente)

Motore interno compressore guasto

Pressostato di alta pressione guasto

Contattore compressore guasto (dove presente)

Condizionatore sottodimensionato rispetto al calore dis-

sipato in armadio

Termostato antigelo scattato (ove presente)

Insufciente carica di gas nel condizionatore

Taratura setpoint termostato non corretta

Pressostato alta pressione scattato:

Temperatura ambiente superiore al limite massi-

mo di funzionamento

Batteria di scambio termico (condensatore) sporca

o intasata

Protettore termico interno compressore scattato

:Temperatura ambiente superiore al limite massi-

mo di funzionamento

Batteria di scambio termico (condensatore) sporca

o intasata

Quantità eccessiva di aria ambiente nell’armadio

Armadio con grado di protezione inferiore a IP54

Guarnizione accoppiamento armadio / condizionatore

applicata non correttamente

Condizioni

Ventilatore interno funziona, ventilatore esterno e

compressore non funzionano

Nessun componente funziona

Compressore, ventilatore esterno e interno

funzionano

Compressore e ventilatore esterno funzionano,

ventilatore interno non funziona

Ventilatori esterno e interno funzionano, compres-

sore non funziona

Ventilatori esterno e interno funzionano, compres-

sore funziona continuamente

Ventilatore interno funziona, ventilatore esterno e

compressore funzionano a intermittenza

Ventilatori esterno e interno funzionano, compres-

sore funziona a intermittenza

Porta armadio aperta

Porta armadio chiusa

Anomalia

Non raffredda

Non raffredda sufcientemente

Eccessiva formazione di

condensa

•

12. Risoluzione anomalie

•

1. Anwendungsbereich des Klimagerätes

Die in dieser Anleitung beschriebenen Klimageräte

der Serie EGO sind für die Kühlung der Innenluft

von Schaltschränken entwickelt und konstruiert,

um empndliche Bauteile vor Wärmebelastung

zu schützen. Gleichzeitig gewähren sie einen

Schutzgrad von IP55 gegen das Eindringen von

Verunreinigungen und aggressiven Substanzen.

1.1 Vorgesehene Anwendung

Das Kühlgerät EGO ist folgendermassen

anzuwenden:

- zur Kühlung von Schaltschränken;

- innerhalb der Temperaturgrenzwerte und mit

den Spannungen, die auf dem Typenschild am

Kühlgerät (F.06, Pos. 5) und inTabelle F.14 dieser

Anleitung angegeben sind;

- weit entfernt von Wärmequellen oder warmen

Luftströmungen;

- in angemessen durchlüfteter Umgebung;

- in einem Schaltschrank mit einem Schutzgrad

von IP54 oder mehr, da sich ansonsten zu viel

Kondenswasser bilden könnte. Folglich sind

Kabeldurchführungen und andere Öffnungen im

Schrank sorgfältig abzudichten.

Für den korrekten Betrieb des Gerätes ist die

planmässige Instandhaltung regelmässig durchzu-

führen (Kapitel 10). Ein nicht korrekter oder unachtsa-

mer Gebrauch der Einheit kann irreversible Schäden

an dem Kühlgerät verursachen und gefährliche

Situationen herbeiführen.

1.2 Nicht vorgesehene Anwendung

Das Kühlgerät EGO darf unter folgenden Bedingun-

gen nicht angewandt werden:

- bei Bedingungen, die die Vorgaben aus Kapitel 1.1

nicht erfüllen;

- in Aussenumgebungen mit übermässiger Konzentration

fester und/oder aggressiver chemischer Schadstoffe;

- bei offen stehenden Schaltschranktüren oder an

einem Schrank, der nicht den Schutzgrad von IP54

erfüllt, da sich dabei zu viel Kondenswasser bildet;

- bei eingestellten niedrigerenTemperaturen als die

Taupunkttemperatur der Umgebungsluft;

- in explosionsfähiger, aggressiver Atmosphäre oder

bei hoher Staubkonzentration oder ölhaltigen

Substanzen in der Umgebungsluft;

- in Atmosphären mit Brandgefahr;

- bei ungünstigen Witterungsbedingungen;

- mit verstopftem Kondenswasserablaufschlauch

oder wenn aufgrund seines Zustandes der korrekte

Abuss des Kondenswassers nicht möglich ist;

- ohne der vorderen Abdeckung;

- wenn der Luftein- oder -austritt durch Wände oder zu

nahe stehende Gegenstände behindert wird. Hierzu

die Mindestabstände für die Aussenluftströme über-

prüfen (Abb. F.02); für die Innenluftströme ist dagegen

zu überprüfen, dass Komponenten im Schaltschrank

keine Behinderung darstellen.

2. Lieferumfang

In der Verpackung sind enthalten:

1Kühlgerät

1Elektronische Thermostat

1Installations-, Betriebs- und Wartungsanleitung

1Konformitätsbescheinigung CE

1Abnahmeprüfzeugnis

1Bohrschablone auf A4-Blatt (F.06, p.4)

1Montageset mit (F.06):

- Muttern (p.1)

- Unterlegscheiben (p.2)

- Zapfen (p.3)

2Steckverbinder: einer für die Stromversorgung

und einer für die Signale (F.05)

1selbstklebende Isolierung (F.06, p.4)

1Ablassschlauch für Kondenswasser

12x2x100 mm (F.10)

Ösen für die Handhabung (F.03)

3.TechnischeEntwicklung

ORELL Tec AG behält sich das Recht vor, seine

Produkte und die dazugehörigen Anleitungen ohne

Vorankündigung immer auf den neuesten

technischen Stand zu bringen. Dagegen kann diese

Anleitung und die dazugehörenden Produkte zum

Zeitpunkt ihres Vertriebes nicht als unangemessen

betrachtet werden, nur weil sie nicht dem oben

angeführten Stand entsprechen.

4.Technische Daten

(Abbildungen F.14 und F.15)

Die technischen Daten und das CE-Zeichen sind auf

dem am Kühlgerät angebrachten Schild aufgeführt.

5. Handhabung und Transport

WährendTransport und Lagerung muss das Kühlgerät

in der auf der Verpackung angezeigten senkrechten

Position (Abb. F. 01 ) gehalten werden und darf keinen

höherenTemperaturen als 70°C oder niedrigeren

Temperaturen als -20°C ausgesetzt werden. Beim

Empfang kontrollieren, dass die Verpackung keine

Transportschäden aufweist.

Zum Anheben des Gerätes können die zwei mit

gelieferten Ösen M6 benutzt werden, die in die Gewin-

deöffnungen auf der Geräteoberseite eingeschraubt

werden (Abb. F. 0 3 ).

6. Montage

Nur qualiziertes Personal ist zur Montage der

Einheit berechtigt.

Das Kühlgerät muss so montiert werden, dass sich

das Luftansaugloch zum Schrank möglichst hoch

bendet.

Sicherstellen, dass die Befestigungs- und Verbin-

dungsteile nicht an die im Schaltschrank bendlichen

Apparaturen heranreichen.

Wird das Gerät an einer Tür befestigt, muss sicher-

gestellt sein, dass sie das Gewicht aushält.

Das Kühlgerät in senkrechter Position montieren.

Zugelassene max. Abweichung von der Senkrechten

2°.

Vor jeder Arbeit im Inneren des Schaltschranks die

Stromversorgung abschalten. Das Kühlgerät ist

aussen am Schaltschrank anzubringen. Wird das

Gerät teilweise in den Schrank eingebaut

(Abb. F.06), sind die auf Anfrage gelieferten Zubehör-

teile (optional) notwendig. Entsprechend der gewähl-

ten Montageart die notwendigen Bohrungen und

Schnitte (Abb. F. 0 6 ) am Schaltschrank anbringen;

verwenden Sie dazu die mitgelieferte Bohrscha-

blone. Die Dichtung, falls vorgesehen, auf der Seite

des Klimagerätes anbringen, die mit dem Schrank

verbunden werden soll, und das angegebene

Montageschema (Abb. F. 0 6 ) befolgen.

7. Kondenswasserablauf

Das Kondenswasser, das sich je nach Aussentem-

peratur und Feuchtigkeit auf dem Wärmetauscher,

der die Luft im Schaltschrank abkühlt, bildet, ist

ein normales Phänomen und bedeutet, dass das

Kühlgerät normal funktioniert. Bei den Modellen

EGO04-EGO06 wird das Kondenswasser über

ein Rohr unten aus dem Gerät herausgeführt. An

diesem Ablauf muss der mitgelieferte durchsich-

tige Plastikschlauch befestigt werden (Abb. F. 10 ).

Dieser Plastikschlauch kann mit einem weiteren

Schlauch desselben Durchmessers verbunden

werden, um das Kondenswasser so abzuführen,

dass niemand darauf ausrutschen kann. Sicher-

stellen, dass das Kondenswasser hinderungsfrei

ablaufen kann. Der Ablaufschlauch sollte nicht

mehr als 0,5 m horizontal oder in Gegenneigung

verlaufen; ebenso sollte die Bildung von ungewoll-

ten Bögen vermieden werden (Abb. F.07). Das

Schlauchende des Kondenswasserablaufschlau-

ches muss immer frei sein und darf niemals

eintauchen, d.h. das Schlauchende nicht in einen

Auffangbehälter hineinlegen (Abb. F.08).

Die Modelle von EGO08 bis EGO40 sind mit einer

Vorrichtung zur Verdampfung des Kondenswassers

mittels eines warmen Schlauches (Zufuhr) des

Kompressors (Abb. F.13) ausgestattet. Diese

Modelle haben jedoch einen Notablauf, der, wie

oben beschrieben, das Kondenswasser aus dem

Gerät herausführen kann. Die Benutzung des

Gerätes mit offen stehenden Schranktüren führt

zu einer überhöhten Bildung von Kondenswasser

und ist daher nicht zulässig (Abb. F.09). Um dem

vorzubeugen, empehlt sich das Anbringen eines

Türkontaktschalters, der das Gerät bei offen stehen-

der Tür ausschaltet (siehe Absatz 8.3).

8. Elektroanschluss

8.1 Sicherheit

Achtung! Der Elektroanschluss darf nur von

autorisiertem Fachpersonal durchgeführt

werden.Vor dem Anschliessen die Spannung

vom Schrank abschalten. Kontrollieren, dass

die Stromversorgung des Schrankes abgeschaltet

ist und die Versorgungsspannung den auf dem

Typenschild des Klimagerätes angegebenen Daten

entspricht. Die Stromversorgung des Klimagerätes

muss durch angemessene träge Sicherungen

(TypT) oder Leistungsschutzschalter mit K-Kurve

gemäss den in Tabelle F.14 aufgeführten Eichwer-

ten geschützt werden. Kabelanschlüsse an dem

mitgelieferten schwarzen Steckverbinder entspre-

chend der Angaben in Abb. F.04 durchführen.

Vor Durchführung der Abnahmeprüfungen des

Schaltschranks das Kühlgerät abklemmen.

8.2 Zweiphasige Modelle mit Spartransformator

(EGO06G / EGO08G / EGO10G / EGO12G /

EGO16G)

Diese zweiphasigen Modelle sind für zwei Versor-

gungsspannungen vorgerüstet:

440V 2~50-60Hz und 400V 2~50-60Hz. Wenn die

Versorgung 440V 2~50-60Hz verfügbar ist, sind

die auf dem Klemmenbrett angegebenen Klem-

men L1(0) und L3(440) anzuschliessen

(Abb. F. 0 4 ).

Wenn dagegen die Versorgung 400V 2~50-60Hz

verfügbar ist, sind die Klemmen L 1(0) und

L 2(400) an das gleiche Klemmenbrett anzu-

schliessen.

8.3 Stecker für die Alarmregelung (Abb. F.05)

Die Eingangs- und Ausgangssignale der elektroni-

schen Steuerung werden über den grauen Stecker

geregelt:

- an den Klemmen 1 und 2 können die Ausgangsalar-

me der elektrischen Steuerung abgerufen werden;

- an den Klemmen 3 und 4 steht ein digitaler Eingang

für spannungsfreie Kontakte zur Verfügung.

Die elektronische Steuerung des Klimagerätes ist so

programmiert, dass bei offenem digitalem Eingang

Alarm gemeldet wird. Wird der digitale Eingang nicht

benutzt, muss er überbrückt werden, indem die

Klemmen 3-4 des grauen Steckers mit einem Kabel

verbunden werden.

9. Erste Inbetriebnahme und Einstellung

Wurde das Gerät vor der Montage in einer falschen

Position gelagert (Abb. F.01), muss man mindestens

8 Stunden warten, bevor es in Betrieb gesetzt wird.

Ansonsten reichen 30 Minuten aus, damit das Öl in

den Kompressor zurückiessen kann; danach kann

das Kühlgerät unter Spannung gesetzt werden. Der

Ventilator, der die Luft im Schrank ansaugt, setzt sich

sofort in Bewegung und sorgt für eine gleichmässige

Schrankinnentemperatur. Übersteigt dieseTempera-

tur den auf demThermostat eingestellten Grenzwert

um 2K, schalten sich der Kompressor und der

Aussenluftventilator ein und setzen den Kühlzyklus

in Gang. Dieser Kühlzyklus kommt zum Stillstand,

wenn die Innentemperatur den eingestellten

Grenzwert erreicht. Das Thermostat ist werksseitig

auf 35ºC eingestellt. Der Grenzwert kann zwischen

20ºC und 50ºC eingestellt werden. Um Energie zu

sparen und die Kondenswasserbildung möglichst

gering zu halten, sollte man nicht unter 30°C gehen.

9.1 Das ElektronischeThermostat

9.1.1 Sollpunkteinstellung

Das Kühlgerät ist mit dem elektronischen Thermo-

stat TX050 ausgestattet. Für die Funktionen und

die Programmierung dieses Thermostates wird auf

die mitgelieferte spezische Anleitung C17000199

verwiesen.

ORELL Tec AG übernimmt keinerlei Haftung für

den Fall, dass der Kunde die eingegebenen

Parameter

ohne entsprechende Genehmigung verändert.

DEU

10. Wartung

Achtung!Vor Ausführung jeglicher Arbeiten die

Spannung vom Schaltschrank abklemmen.

Das Kühlgerät selbst ist weitgehend wartungsfrei

und enthält keine Filter, die ausgetauscht oder

ersetzt werden müssen. Die einzigen regelmässigen

Wartungsarbeiten sind die Reinigung der Innenbau-

teile mit Druckluft mit einem Druck von höchstens

4 bar (Abb. F. 11 ) und die regelmässige Überprüfung

gemäss den Angaben derTabelle dieses Kapitels.

Eventuell erforderliche Reparaturen sind nur von

autorisiertem Fachpersonal durchzuführen.

11.Technische Informationen

11.1 Funktionsprinzip

Das Kühlgerät für Schaltschränke arbeitet auf der Ba-

sis eines Kältezyklus und besteht aus vier Hauptele-

menten: Kältemittelverdichter, Verdampfer, Verüssi-

ger und Expansionseinheit (Abb. F.12). Der Kreislauf

ist hermetisch und mit einem Kältemittel gefüllt. Das

verwendete Kältemittel ist R134a, chlorfrei,

unschädlich für die Ozonschicht und daher vollkom-

men umweltverträglich. Das Gerät besteht aus zwei

hermetisch voneinander abgetrennten Bereichen,

in denen die Aussenluft und die Schrankluft behan-

delt werden, ohne miteinander in Berührung zu kom-

men. Der Kältemittelverdichter (CP) komprimiert

das Kältemittel, sodass es einen höheren Druck und

Temperatur erreicht. Durch den Druck des Verdichter-

s wird das Kältemittel in die Wärmeaustauschanlage

oder Kondensator (C) transportiert, wo es durch die

Umgebungsluft abgekühlt und vom gasförmigen in

den üssigen Zustand überführt wird. Im üssigen

Zustand iesst es dann durch das Kapillarrohr (EXP);

da der Druck an deren Ausgang sehr viel geringer i-

st, wird es zerstäubt. Es wird von der Wärmeaustau-

schanlage oder Verdampfer (E) aufgefangen, nimmt

hier die Wärme aus der Schrankluft auf, die dadurch

abgekühlt wird, und geht aufgrund der aufgenom-

menen Wärme vom üssigen in den gasförmigen

Zustand über. Daraufhin wird das Gas wieder vom

Verdichter angesaugt, und der oben beschriebene

Kreislauf beginnt von Neuem.

11.2 Sicherheitseinrichtungen

Der Kältekreislauf besitzt einen Hochdruckwächter

P (Abb. F.12), der auf den max. Betriebsdruck des

Klimagerätes eingestellt ist. Wird der Schwellen-

wert überschritten, unterbricht der Druckwächter die

Funktion des Verdichters. Die Rückstellung erfolgt

automatisch. Die Ventilatoren und der Kältemittelver-

dichter sind innen mit einem Überhitzschutz-

schalter ausgerüstet, der den Betrieb bei

ungewöhnlich hohen Temperaturen unterbricht.

11.3 Entsorgung

Achtung! Das Kühlgerät enthält das Kältemittel

R134a und kleine Mengen Schmieröl.

Diese Stoffe sind umweltbelastend und müssen

fachgerecht entsorgt werden. Austausch,

Reparaturen und Entsorgung dürfen nur von

Fachpersonal durchgeführt werden.

ANMERKUNG

Diese Unterlagen sind sorgfältig an einem trockenen

Ort aufzubewahren.

Arbeiten

Wärmeaustauscher der

Aussenluft kontrollieren

und evtl. reinigen.

Kondenswasserablauf

kontrollieren.

Die Ventilatoren auf evtl.

Überhitzung oder über-

mässiges Vibrieren kon-

trollieren.

Häufigkeit

Alle 3 Monate

Alle 6 Monate

Abhilfe

Keine Gerätestörung. Zur Überprüfung derTestfunktionen den

Eichpunkt des Thermostats soweit herunter stellen, dass Verdichter

und Aussenventilator in Betrieb gesetzt werden, daraufhin den

Eichpunkt wieder zurückstellen.

Einstellthermostat (oder Frostschutzthermostat) austauschen.

Keine Gerätestörung.·

Kontrollieren, dass das Versorgungskabel fest mit den Klem-

men verbunden ist.

Kontrollieren, dass Schranktüren und Schalter geschlossen

sind.

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers.

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Den Elektrokondensator des Innenventilators austauschen

Innenventilator austauschen

Überlastschutz austauschen

Anlasserrelais oder -PTC des Kältemittelverdichters austauschen

Elektrokondensator zum Anlassen des Verdichters austauschen

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Kontaktgeber austauschen

Das Kühlgerät durch ein Gerät mit höherer Leistung ersetzen

Wenden Sie sich an einen Kältetechniker oder den telefonischen

Kundendienst des Herstellers

Verdampfer reinigen

Kontrollieren Sie, ob der Luftstrom des Ruckführungskreis-

laufs im Schaltschrank behindert wird

Sollwert desThermostas kontrollieren

Den Raum, in dem sich der Schaltschrank bendet, gut

durchlüften, um die Aussentemperatur zu senken.

Den Austauscher mit Druckluft und Reinigungsgerät (Bürstel

oder Pinsel).

Den Raum, in dem sich der Schaltschrank bendet, gut

durchlüften, um die Aussentemperatur zu senken.

Den Austauscher mit Druckluft und Reinigungsgerät (Bürstel

oder Pinsel).

Keine Gerätestörung. Schranktür schliessen oder das Kühlgerät

ausschalten.

Keine Gerätestörung. Öffnungen im Schaltschrank wie z.B. Kabel-

durchgänge hermetisch verschliessen.

Dichtung kontrollieren und Abhilfe schaffen.

Ursachen

Schranktemperatur liegt unter der Eichtemperatur des

Einstellthermostats

Einstellthermostat (oder Frostschutzthermostat) defekt

Gerät ohne Spannung

Kühlgerät ohne Kältemittel

Mechanische Störung am Kältemittelverdichter

Elektrokondensator des Innenventilators defekt

Innenventilator defekt

Überlastschutz des Kältemittelverdichters defekt (aus-

sen am Verdichter, wo vorhanden)

Anlasserrelais oder -PTC des Kältemittelverdichters defekt

Elektrokondensator am Anlasser des Verdichters defekt

(wo vorhanden)

Motor im Innern des Verdichters defekt

Hochdruckwächter defekt

Kontaktgeber des Kühlmittelverdichters defekt

Das Kühlgerät ist zu klein für die im Schaltschrank

abgestrahlte Wärme

Unzureichende Gasmenge im Kühlgerät

Frostschutzthermostat hat angesprochen (wo vorhanden)

Sollwert desThermostats falsch

Hochdruckwächter hat angesprochen:

Die Umgebungstemperatur liegt über dem max.

Betriebsgrenzwert

Wärmeaustauschanlage (Verüssiger) ver-

schmutzt oder verstopft

Wärmeschutzschalter im Innern des Kältemittelverdi-

chters hat angesprochen :

Die Umgebungstemperatur liegt über dem max.

Betriebsgrenzwert

Wärmeaustauschanlage (Verüssiger) ver-

schmutzt oder verstopft

Zuviel Umgebungsluft im Schaltschrank

Der Schutzgrad des Schrankes ist kleiner als IP54

Die Dichtung zwischen Schrank und Kühlgerät ist nicht

richtig angebracht

Störverhalten

Innenventilator funktioniert, Aussenventilator und

Kältemittelverdichter nicht

Kein Element funktioniert

Kältemittelverdichter, Aussen- und Innenventila-

toren funktionieren

Kältemittelverdichter und Aussenventilator funk-

tionieren, Innenventilator nicht

Aussen- und Innenventilator funktionieren, Kälte-

mittelverdichter nicht

Aussen- und Innenventilator funktionieren, Kälte-

mittelverdichter läuft ununterbrochen

Innenventilator funktioniert, Aussenventilator und

Verdichter funktionieren in Intervallen

Innen- und Aussenventilator funktionieren, Kälte-

mittelverdichter funktioniert in Intervallen

Schranktür offen

Schranktür geschlossen

Störungen

Gerät kühlt nicht

Kühlung unzureichend

Zuviel Kondenswasserbildung

•

12. Beseitigung des Störungen

•

DEU

1. Utilisation du climatiseur

Les climatiseurs de la série EGO décrits dans le

présent manuel ont été conçus et réalisés pour

refroidir l’air à l’intérieur des armoires électriques,

an d’en protéger les composants sensibles aux

sollicitations thermiques. Dans le même temps, ils

assurent une protection IP55 contre la pénétration

de substances nuisibles ou d’agents agressifs.

1.1 Utilisation prévue

Le climatiseur EGO doit être utilisé :

- pour refroidir des tableaux électriques ;

- dans les limites de température et avec les

tensions d’alimentation indiquées, sur la plaque des

données techniques (F.06,pos. 5) apposée sur le

climatiseur, et dans le tableau F.14 du présent

manuel ;

- loin de sources de chaleur et de ux d’air chaud ;

- dans un environnement assurant une bonne

circulation d’air ;

- sur une armoire disposant d’un degré de protec-

tion IP54 ou supérieur ; dans le cas contraire, une

quantité excessive de condensation peut se former.

Il est par conséquent recommandé de bien isoler

les zones de passage des câbles et les éventuelles

autres ouvertures présentes sur l’armoire.

Pour garantir le bon fonctionnement, il est nécessai-

re d’effectuer régulièrement les interventions

d’entretien programmées (chapitre 10).

Une mauvaise utilisation de l’unité ou une utilisation

sans prendre les précautions nécessaires peut

causer des dommages irréparables au climatiseur

et exposer à des situations de danger.

1.2 Utilisation non prévue

Le climatiseur EGO ne doit pas être utilisé :

- dans des conditions autres que celles décrites dans

le chapitre 1.1 ;

- dans un environnement extérieur présentant des

concentrations de substances nuisibles solides et/ou

de substances chimiques agressives excessives ;

- avec les portes du tableau électrique ouvertes ni

sur des armoires qui ne garantiraient pas un degré

de protection IP 54 pour ne pas provoquer une

formation excessive de condensation ;

- à une température programmée sur une valeur

inférieure au point de rosée de l’air ambiant ;

- au sein d’une atmosphère explosive, agressive ou

présentant une haute concentration de poussières

ou de substances grasses en suspensions dans

l’air ;

- au sein d’une atmosphère exposée à un risque

d’incendie ;

- exposé aux intempéries ;

- avec le tuyau d’évacuation de la condensation bou-

ché ou dans des conditions qui ne garantiraient pas

le bon écoulement de la condensation ;

- sans le capot frontal ;

- avec les ux d’air en entrée et en sortie entravés

par des parois ou des objets trop proches ; à cet

effet, concernant le ux d’air externe, veiller à con-

trôler les distances minimales (gure F.02), et pour le

ux d’air interne, s’assurer de l’absence d’obstacles

créés par les composants présents dans l’armoire.

2. Fourniture

L’emballage contient :

1Climatiseur

1Thermostat électronique

1Manuel d’installation, d’utilisation et d’entretien

1 Certicat de conformité CE

1 Certicat de contrôle technique

1Gabarit de perçage sur feuille A4 (F.06, p.4)

1Kit de montage contenant (F.06) :

- écrous bridés (p.1)

- rondelles plates (p.2)

- pions (p.3)

2Connecteurs, un pour l’alimentation et un pour les

signaux (F.05)

1Joint d’étanchéité adhésif (F.06, p.4)

1 Tuyau exible pour l’évacuation de la condensation

12x2x100 mm (F. 10 )

Pitons de déplacement (F.03)

3.Mises à jour

ORELL Tec AG Components se réserve la faculté

d’actua-liser ses produits et les manuels

correspondants

à tout moment et sans préavis sur la base des

avancées techniques. Il est précisé qu’au moment

de la vente, le produit et le présent manuel ne peu-

vent être considérés comme obsolètes pour la seule

raison qu’ils n’auraient pas été mis à jour comme

indiqué ci-dessus.

4. Données techniques

(figures F.14 et F. 15)

Les données techniques et la certification CE

figurent sur l’étiquette appliquée sur le climatiseur.

5. Déplacement et transport

Durant le transport et le stockage, le climatiseur doit

être placé dans la position verticale indiquée sur

l’emballage (figure F.01) et ne doit pas être exposé à

une température supérieure à 70°C ni inférieure à

-20°C. À la réception, s’assurer que l’emballage ne

présente pas de dommages causés par le transport.

Pour soulever le climatiseur en conditions de

sécurité, il est possible d’utiliser les deux pitons

M6 fournis à cet effet, à placer dans les logements

letés sur la partie supérieure du climatiseur (gure

F.03).

6. Montage

Seul un personnel qualié et autorisé à cet effet peut

procéder à l’installation de l’unité.

Le climatiseur doit être installé avec le trou d’aspi-

ration d’air de l’armoire à hauteur d’un point le plus

haut possible.

S’assurer que les éléments de xation et d’accou-

plement n’interfèrent pas avec les appareillages

présents dans l’armoire.

En cas d’installation sur la porte d’un tableau élec-

trique, s’assurer que celle-ci est en mesure d’en

supporter le poids.

Le monter en position verticale. L’écart maximal ad-

mis par rapport à la verticale est de 2°.

Avant d’effectuer toute opération à l’intérieur de l’ar-

moire, couper l’alimentation électrique.

Le climatiseur doit être appliqué à l’extérieur de

l’armoire électrique. Pour un éventuel montage

semi-encastré (gure F.06), il est nécessaire d’utiliser

l’accessoire fourni sur demande comme option.

En fonction du type de montage choisi, réaliser sur

l’armoire les trous et les découpes nécessaires

(gure F.06), en utilisant les indications du gabarit de

perçage fourni à cet effet. Appliquer si nécessaire

les joints sur le climatiseur côté accouplement avec

l’armoire et suivre le schéma de montage indiqué

(gure F.06).

7.Vidange de la condensation

La condensation qui, en fonction de la température

et de l’humidité ambiantes, se forme sur l’échangeur

qui refroidit l’air de l’armoire, n’est pas une anomalie

mais une caractéristique du fonctionnement normal

du climatiseur. Sur les modèles EGO04-EGO06, la

condensation est évacuée vers l’extérieur à travers

un tuyau situé dans la partie inférieure du climati-

seur. Le tuyau en plastique transparent fourni avec

le climatiseur (gure F. 10 ) doit être raccordé à cette

évacuation.

Ce tuyau en plastique peut être raccordé à un

autre tuyau de même diamètre an d’acheminer la

condensation vers un autre point de telle sorte que

l’évacuation s’effectue à hauteur d’une zone

n’exposant pas le personnel à des risques de

glissade. Dans ce cas, s’assurer que la condensation

s’écoule sans entrave. Éviter un parcours horizontal

de plus de 0,5 m, les longueurs en contrepente et

la formation involontaire de siphons (gure F.07).

L’extrémité du tuyau de vidange de la condensation

doit toujours être libre, jamais immergée. Aussi, ne

jamais placer l’extrémité du tuyau de vidange dans

des conteneurs de récupération de la condensation

(gure F.08).

Les modèles EGO08 à EGO40 sont dotés d’un

dispositif d’évaporation de la condensation à l’aide

d’un tuyau chaud (refoulement) du compresseur

(Fig. F.13). Ces modèles sont néanmoins dotés

d’une évacuation de secours qui peut être dirigée

vers l’extérieur comme indiqué plus haut.

Utiliser le climatiseur alors que les portes de l’armoi-

re sont ouvertes génère une quantité excessive de

condensation : il s’agit d’une condition d’utilisation

non autorisée (gure F.09). Pour prévenir cet

inconvénient, il est recommandé d’utiliser un inter-

rupteur de position sur la porte qui, relié à l’entrée

numérique du climatiseur, en arrête le fonctionne-

ment en cas d’ouverture (voir chapitre 8.3).

8. Branchement électrique

8.1 Sécurité

Attention ! Le branchement électrique doit être

confié à un personnel qualifié et autorisé à cet

effet. Couper l’alimentation électrique de l’armoi-

re avant de procéder au branchement. S’assurer

que l’armoire n’est pas alimentée et que la tension

d’alimentation correspond à celle indiquée sur la

plaque d’identication du climatiseur. Pour garantir

la protection de l’alimentation, utiliser des fusibles

retardés (typeT) ou des interrupteurs magnétother-

miques avec courbe K conforme aux étalonnages

indiqués dans le tableau F.14. Brancher les câbles

d’alimentation au connecteur noir inclus dans la

fourniture en respectant les indications de la gure

F.04. Débrancher le climatiseur avant d’effectuer les

tests de contrôle technique de l’armoire.

8.2 Modèles biphasés avec autotransformateur

(EGO06G / EGO08G / EGO10G / EGO12G /

EGO16G)

Ces modèles biphasés sont prévus pour deux

tensions d’alimentation : 440V 2~50-60Hz et 400V

2~50-60Hz. Si l’alimentation disponible est de 440V

2~50-60Hz, brancher les bornes L1(0) et L3(440)

indiquées sur le bornier (gure F.04). En revanche,

si l’alimentation disponible est de 400V 2~50-60Hz,

brancher les bornes L1(0) et L2(400) au même

bornier.

8.3 Fiches de gestion des alarmes (gure F.05)

La che grise permet de gérer les signaux d’entrée/

sortie, provenant du contrôle électronique :

- sur les bornes 1 et 2, il est possible de prélever le

signal d’alarme en sortie du contrôle électronique ;

- sur les bornes 3 et 4, est disponible une entrée

numérique pour des contacts exempts de tension.

Le contrôle électronique du climatiseur est pro-

grammé pour signaler une alarme quand l’entrée

numérique est ouverte. Dans le cas où l’entrée

numérique ne serait pas utilisée, il est nécessaire de

la ponter en reliant à l’aide d’un câble les bornes 3-4

de la che grise.

9. Première mise en marche et réglage

Si avant d’être monté, le climatiseur a été laissé

dans une mauvaise position (gure F. 01), attendre

au moins 8 heures avant de le mettre en marche.

Différemment, 30 minutes sufsent pour faire

revenir l’huile dans le compresseur et il est ensuite

possible de mettre le climatiseur sous tension.

Le ventilateur qui aspire l’air de l’armoire se met

immédiatement en marche pour uniformiser la

température interne de l’armoire.Si cette températu-

re dépasse de 2K le seuil programmé, le compres-

seur et le ventilateur de l’air extérieur se mettent en

marche pour enclencher le cycle de refroidissement.

Ce dernier prend n lorsque la température interne

atteint la valeur programmée. Le thermostat est

réglé en usine sur un seuil de 35°C. Cette valeur

peut être programmée entre 20°C et 50°C. Pour

économiser l’énergie et minimiser la production de

condensation, il est toutefois conseillé de ne pas

descendre en deçà de 30°C.

9.1Thermostat électronique

9.1.1 Programmation de la valeur de consigne

Le climatiseur est doté d’un thermostat électronique

TX050. Pour les fonctions et la programmation de

ce thermostat, se reporter au manuel correspondant

C17000199 fourni avec le thermostat.

ORELL Tec AG décline toute responsabilité en cas

de mo-dification par le client des paramètres

programmés sans son autorisation.

FRA

10. Entretien

Attention ! Avant toute intervention, couper

l’alimentation électrique de l’armoire.

Le climatiseur requiert un entretien minime, aussi,

il ne nécessite pas le changement du ltre.

L’entretien se limite aux opérations suivantes :

nettoyage des composants internes, à effectuer à

l’aide d’air comprimé à une pression maximale de

4 bars (gure F. 11 ) et contrôle périodique comme

indiqué dans le tableau du présent chapitre.

Les éventuelles réparations doivent être conées à

un personnel qualié et autorisé à cet effet.

11. Informations techniques

11.1 Principe de fonctionnement

Le fonctionnement du climatiseur pour armoires

électriques se base sur un circuit frigorique consti-

tué de quatre composants principaux : un compres-

seur, un évaporateur, un condenseur et un disposi-

tif de détente gure F.12). Le circuit est étanche et

le uide réfrigérant circule à l’intérieur. Le uide réfri-

gérant utilisé est le uide R134a, exempt de chlore

et, conséquemment, sans aucun effet dommagea-

ble pour la couche d’ozone. L’unité se divise en deux

sections hermétiquement séparées, dans

lesquelles sont traités l’air ambiant et l’air de l’armoi-

re sans qu’ils n’entrent en contact l’un avec l’autre.

Le compresseur (CP) comprime le uide réfrigérant

pour le porter à une haute pression et à une haute

température. Poussé par le compresseur, le

uide passe dans la batterie d’échange thermique

appelée condenseur (C) où il est refroidi par l’air

ambiant pour passer de l’état gazeux à l’état liquide.

À l’état liquide, il passe ensuite à travers le

capillaire (EXP) à la sortie duquel il se nébulise, sa

pression et sa température étant très inférieures.

Il est ensuite réceptionné par la batterie d’échange

thermique appelée évaporateur (E) à travers la-

quelle il absorbe la chaleur de l’air de l’armoire et re-

passe ainsi de l’état liquide à l’état gazeux, et de la

sorte, l’armoire est refroidie. Le gaz est à nouveau a-

spiré par le compresseur et le cycle décrit ci-

dessus se répète.

11.2 Dispositifs de sécurité

Le circuit frigorique est équipé d’un pressostat de

haute pression P (gure F.12) étalonné à la pression

maximale de service du climatiseur. Le pressostat

se déclenche et interrompt le fonctionnement du

compresseur lorsque le seuil est dépassé. Ce pres-

sostat est à réarmement automatique. Les ventila-

teurs et le compresseur sont dotés (à l’intérieur ou à

l’extérieur) d’une protection thermique qui en inter-

rompt leur fonctionnement en cas de sur-

chauffe anormale.

11.3 Mise au rebut

Attention ! Le climatiseur contient du fluide

réfrigérant R134a et une petite quantité d’huile

de lubrification. Ces produits sont polluants et ne

doivent pas être dispersés dans l’environnement.

Le changement, la réparation et la mise au rebut

doivent être conés à une entreprise spécialisée.

NOTE

Veiller à conserver soigneusement la documentation

à l’abri de l’humidité.

Solution

Ce n’est pas une anomalie du climatiseur. Pour vérier le fonction-

nement lors de l’essai, abaissez l’étalonnage du thermostat jusqu’à

la mise en route du compresseur et du ventilateur extérieur puis

rétablissez l’étalonnage.

Changez le thermostat de régulation (ou de dégivrage).

Ce n’est pas une anomalie du climatiseur.

Vériez si le câble d’alimentation est bien introduit dans les

bornes.

Contrôlez si la porte de l’armoire et les interrupteurs sont

fermés.

Appelez un frigoriste ou le centre d’assistance technique agréé

par le fabricant

Appelez un frigoriste ou le centre d’assistance technique agréé

par le fabricant

Changez le condenseur électrique du ventilateur intérieur

Changez le ventilateur intérieur

Changez le protecteur ampèremétrique (s’il a été prévu)

Changez le relais ou le PTC de mise en route de compresseur

Changez le condenseur électrique de mise en route compresseur

(s’il a été prévu)

Appelez un frigoriste ou le centre d’assistance technique agréé

par le fabricant

Appelez un frigoriste ou le centre d’assistance technique agréé

par le fabricant

Changez le contacteur

Remplacez le climatiseur par un autre de puissance supérieure

Nettoyez l’évaporateur

Vériez si ll’air brassé dans l’armoire nèest pas gêné par des

obstacles

Appelez un frigoriste ou le centre d’assistance technique agréé

par le fabricant

Contrôlez le setpoint du thermostat

Ventilez la pièce où est installée l’armoire pour faire baisser

la température

Nettoyez l’échangeur avec de l’air comprimé et du détergent.

Ventilez la pièce où est installée l’armoire pour faire baisser

la température

Nettoyez l’échangeur avec de l’air comprimé et du détergent

Ce n’est pas une anomalie du climatiseur. Fermez la porte de l’ar-

moire ou désactivez le climatiseur

Ce n’est pas une anomalie du climatiseur. Bouchez les ouvertures

de l’armoire, comme les passages des câbles

Contrôlez le joint et changez-le en cas de besoin

Causes

La température dans l’armoire est inférieure à celle de

l’étalonnage du thermostat de régulation.

Thermostat de régulation (ou de dégivrage) défectueux.

Absence de tension.

Climatiseur sans uide.

Panne mécanique du compresseur.

Condenseur électrique ventilateur intérieur défectueux.

Ventilateur intérieur défectueux.

Protecteur ampèremétrique compresseur défectueux

(extérieur au compresseur, s’il a été prévu).

Relais ou PTC mise en route compresseur défectueux.

Condenseur électrique mise en route compresseur

défectueux (s’il a été prévu)

Moteur intérieur compresseur défectueux.

Pressostat de haute pression défectueux.

Contacteur compresseur défectueux.

Le climatiseur n’est pas assez puissant par rapport à la

quantité de chaleur dissipée dans l’armoire.

Déclenchement du thermostat de dégivrage (s’il a

été prévu)

Charge de uide insufsante dans le climatiseur

Setpoint du thermostat incorrect

Déclenchement du pressostat de haute pression:

Température ambiante supérieure à la limite maxi-

male de fonctionnement admise.

Batterie d’échange thermique(condenseur) sale

ou engorgée.

Déclenchement du protecteur thermique dans le

compresseur :

Température ambiante supérieure à la limite maxi-

male de fonctionnement admise.

Batterie d’échange thermique(condenseur) sale

ou engorgée.

Trop d’air ambiant dans l’armoire

L’indice de protection de l’armoire est inférieur à IP54

Le joint d’assemblage armoire/climatiseur n’a pas été

bien appliqué

Conditions

Le ventilateur intérieur fonctionne, le ventilateur

extérieur et le compresseur ne fonctionnent pas.

Aucun composant ne fonctionne

Le compresseur, les ventilateurs extérieur et

intérieur fonctionnent.

Le compresseur et le ventilateur extérieur fon-

ctionnent, le ventilateur intérieur ne fonctionne

pas

Les ventilateurs extérieur et intérieur fonction-

nent, le compresseur ne fonctionne pas.

Les ventilateurs extérieur et intérieur fonction-

nent, le compresseur fonctionne de façon

continue.

Le ventilateur intérieur fonctionne, le ventilateur

extérieur et le compresseur fonctionnent par

intermittence.

Les ventilateurs extérieur et intérieur fonction-

nent, le compresseur fonctionne par intermit-

tence.

La porte de l’armoire est ouverte.

La porte de l’armoire est fermée.

Anomalie

Le climatiseur ne refroidit pas.

Le climatiseur ne refroidit pas

sufsamment

Formation excessive de

condensation

•

12. Petit guide de dépannage

•

Opérations

Contrôle et nettoyage

éventuel de l’échangeur de

chaleur de l’air extérieur.

Contrôlez la vidange de la

condensation.

Contrôlez les ventilateurs

pour d’éventuelles sur-

chauffes ou des vibrations

excessives.

Fréquence

Tous les 3

mois

Tous les 3

mois

Tous les 6

mois

FRA

1. Uso de la unidad refrigeradora

Las unidades refrigeradoras de la serie EGO

descritas en este manual se han diseñado y con-

struido para refrigerar el aire contenido en el interior

de los armarios eléctricos, en vistas de proteger

los dispositivos ubicados en su interior sensibles

a los esfuerzos térmicos. Al mismo tiempo las

unidades proporcionan una protección IP55 contra

la penetración de substancias contaminantes y de

agentes agresivos.

1.1 Uso previsto

La unidad refrigeradora EGO tiene que utilizarse:

- para refrigerar armarios eléctricos;

- dentro de los límites de temperatura y con las

tensiones de alimentación indicados en la placa de

datos (F.06, pos. 5) puesta en la unidad y en la tabla

F.14 de este manual;

- lejos de fuentes de calor o de ujos de aire caliente;

- en un ambiente con un circulación de aire adecuada;

- en un armario que tenga un grado de protección

IP54 o superior. En caso contrario puede produ-

cirse una formación excesiva de condensados. Por

consiguiente hay que sellar bien las zonas de paso de

cables y eventuales otras aperturas en el armario.

Para garantizar un funcionamiento correcto, se

tienen que efectuar con regularidad las operaciones

de mantenimiento ordinario programadas

(capítulo 10). Un uso erróneo o descuidado de la

unidad puede causar daños irreversibles a la propia

unidad refrigeradora y crear condiciones de peligro.

1.2 Uso no previsto

La unidad refrigeradora EGO no se tiene que utilizar:

- en condiciones diferentes de aquellas descritas

en el capítulo 1.1;

- en exteriores con concentraciones de contami-

nantes sólidos y/o de contaminantes químicos

agresivos en medida excesiva;

- con las puertas del armario eléctrico abiertas o

en armarios que no tengan un grado de protección

IP54, ya que en tal caso la formación de conden-

sados sería excesiva;

- con temperatura regulada en un valor por debajo

del punto de rocío del aire ambiente;

- en atmósfera explosiva, agresiva o con una alta

concentración de polvos o de sustancias oleosas

suspendidas en el aire;

- en una atmósfera con riesgo de incendio;

- expuesta a la intemperie;

- con tubo de descarga de condensados tapado o

en condiciones de no dejar uir correctamente los

condensados;

- sin el cárter delantero:

- con los ujos de aire en entrada y en salida

obstaculizados por paredes u objetos demasiado

cercanos. Con tal n, para lo que respecta al ujo

de aire externo, comprobar las distancias mínimas

(gura F. 2 ), mientras que para el ujo de aire inter-

no, comprobar que no haya obstáculos debidos a

los elementos presentes en el armario.

2. Alcance del suministro

El embalaje contiene:

1Unidad refrigeradora

1Termostato electrónico

1Manual de instalación, uso y mantenimiento

1 Certicado de conformidad CE

1 Certicado de ensayo

1Plantilla de taladros en folio A4 (F.06, p.4)

1Kit de montaje que contiene (F.06):

- tuercas de brida (p.1)

- arandelas planas (p.2)

- pasadores (p.3)

2Conectores, uno para la alimentación y uno para

las señales (F.05)

1Junta autoadhesiva (F.06, p.4)

1 Trozo de tubo exible para descarga de conden-

sados 12x2x100 mm (F. 10 )

Anillas de transporte (F.03)

3. Puestas al día

ORELL Tec AG se reserva el derecho de poner al

día los productos y el manual correspondiente sin

previo aviso, con arreglo a los avances

tecnológicos. Por lo tanto, en el momento de la

comercialización, el presente manual y el producto

correspondiente no pueden ser considerados

inadecuados solo por no estar al día con los

susodichos avances.

4. Características técnicas

(Figuras F. 14 y F. 15)

Las características técnicas y el marcado CE están

en la correspondiente etiqueta puesta en la unidad

refrigeradora.

5. Manutención y transporte

Durante el transporte y el almacenamiento la uni-

dad refrigeradora debe mantenerse en la posición

vertical indicada en el embalaje (figura F.01) y no

debe exponerse a temperaturas superiores a

70 °C ni inferiores a -20 °C. Al recibir el producto,

hay que comprobar que el embalaje no presente

daños debidos al transporte.

Para elevar la unidad, en condiciones de seguri-

dad, se pueden utilizar las dos anillas M6 sumi-

nistradas, poniéndolas en sus correspondientes

agujeros roscados situados en la parte superior de

la unidad (figura F.03).

6. Montaje

Solo personal cualificado y autorizado puede instalar la

unidad. La unidad refrigeradora debe instalarse con el

orificio de aspiración del aire del armario en el pun-to

más alto posible.

Cerciorarse de que los elementos de fijación y de

acoplamiento no estorbarán ni interferirán con los

aparatos situados dentro del armario.

Si se instala en la puerta de un armario eléctrico, com-

probar que dicha puerta soporte su peso.

Montar la unidad en posición vertical. La inclinación

máxima consentida con respecto a la vertical es de 2º.

Antes de realizar cualquier operación dentro del arma-

rio hay que desconectar la alimentación. La unidad se

tiene que montar al exterior del armario eléctrico. Para

un eventual montaje semiempotrado (figura F.06), se

necesita el accesorio correspondiente suministrable

por separado como opción a pedido. En función del

montaje elegido, efectuar los taladros y los cortes

necesarios en el armario (figura F.06),

utilizando las indicaciones en la correspondiente plan-

tilla de taladros suministrada. Poner, cuando previsto,

la junta en la unidad refrigeradora, en el lado del

acoplamiento al armario y seguir el esquema de

montaje presentado (figura F.06).

7. Eliminación del agua de condensación

El agua de condensación que, en función de la

temperatura y de la humedad ambiente, se forma en

el intercambiador que enfría el aire del armario, no es

una anomalía, sino una característica del funcio-

namiento normal de la unidad refrigeradora. En los

modelos EGO04-EGO06, el agua de condensación

se evacúa al exterior a través de un tubo de desagüe

situado en la parte inferior de la unidad refrigeradora.

Con este desagüe se tiene que conectar el tubo de

plástico transparente incluido en el suministro (figura

F.10). Este tubo de plástico puede empalmarse a otro

tubo de igual diámetro para llevar el agua de

condensación a otro punto, de modo que se evacúe

en una zona donde no exista riesgo de resbalones

para el personal. En este caso asegurarse de que el

agua de condensación fluya sin obstáculos. Evitar

tramos superiores a 0,5 metros de tubo horizontal,

tramos en contrapendiente y la formación involun-

taria de sifones (figura F.07). El extremo del tubo de

desagüe del agua de condensación ha de estar

siempre libre, nunca sumergido. Por lo tanto no hay

que colocar nunca el extremo del tubo de desagüe al

interior de contenedores de recogida del agua de

condensación (figura F.08).

Los modelos desde el EGO08 hasta el EGO40

incorporan un dispositivo de evaporación de los

condensados a través de un tubo caliente (impul-

sión) del compresor (Fig. F.13). Estos modelos de

todas maneras tienen un desagüe de emergencia

que se puede dirigir hacia el exterior tal y como se ha

descrito anteriormente.

Utilizar la unidad refrigeradora con las puertas del

armario abiertas genera cantidades excesivas de

agua de condensación: esta es una condición de

uso no autorizada (gura F.09). En vistas de precaver

dicho inconveniente se aconseja utilizar un interrup-

tor de posición en la puerta que, conectado con la

entrada digital de la unidad refrigeradora, detenga

el funcionamiento de la propia unidad en caso de

apertura (véase párrafo 8.3).

8. Conexión eléctrica

8.1 Seguridad

¡Atención! La conexión eléctrica debe ser

efectuada por personal especializado y autori-

zado. Cortar la tensión para el armario antes de

efectuar la conexión. Comprobar que el armario no

esté alimentado y que la tensión de alimentación

se corresponda con aquella indicada en la placa

de datos de la unidad refrigeradora. En vistas de

garantizar la protección de la alimentación hay que

utilizar unos adecuados fusibles retrasados (tipoT) o

interruptores magnetotérmicos con curva K con arre-

glo a los valores indicados en la tabla F.14. Conectar

los cables de alimentación con el conector de color

negro suministrado ajustándose a las indicaciones

presentadas en la gura F.04. Desconectar la unidad

refrigeradora antes de efectuar las pruebas eléctricas

de ensayo del armario.

8.2 Modelos bifásicos con autotransforma-

dor (EGO06G / EGO08G / EGO10G / EGO12G

/ EGO16G)

Estos modelos bifásicos están preparados para

dos tensiones de alimentación: 440V 2~50-60Hz y

400V 2~50-60Hz. Si la alimentación disponible es

de 440V 2~50-60Hz conectar los bornes L1(0) y

L2(440) indicados en la bornera (gura F. 0 4 ).

Viceversa, si la alimentación disponible es de

400V 2~50-60Hz conectar los bornes L1(0) y

L2(400) en la misma bornera.

8.3 Clavijas para la gestión de las alarmas

(gura F.05)

Mediante la clavija gris se gestionan las señales de

entrada/salida del control electrónico:

- en los bornes 1 y 2 se puede tomar la señal de

alarma en salida del control electrónico;

- en los bornes 3 y 4 está disponible una entrada

digital para los contactos libres de tensión.

El control electrónico de la unidad refrigeradora está

programado para indicar una alarma cuando la entrada

digital está abierta. Si no se utiliza la entrada digital,

es necesario puentearla conectando con un cable los

bornes 3-4 de la clavija gris.

9. Primera puesta en marcha y regulación

Si la unidad refrigeradora, antes del montaje,

hubiera estado en posición incorrecta (gura F.0 1),

hay que esperar por lo menos 8 horas antes de

ponerla en marcha. Si, por el contrario, la posición

fuera correcta, será suciente esperar 30 minutos

para que el aceite se acumule en el compresor

y seguidamente se podrá dar tensión a la unidad

refrigeradora. El ventilador que aspira el aire del

armario se pondrá inmediatamente en marcha,

uniformando la temperatura dentro del armario.

Si esta temperatura rebasa en 2K la consigna

(set-point) programada, se activan el compresor y

el ventilador del aire exterior, iniciando así el ciclo

de refrigeración. El ciclo de refrigeración termina

cuando la temperatura interna alcanza la consigna

(set-point) programada. El termostato se progra-

ma en fábrica para 35 °C. La consigna se puede

programar entre 20 °C y 50 °C. Para el ahorro

energético y para reducir al mínimo la producción

de agua de condensación, se aconseja no descen-

der por debajo de 30 °C.

9.1Termostato electrónico

9.1.1 Programación del valor de consigna (set-

point)

La unidad refrigeradora incorpora un termostato elec-

trónico TX050. Para las funciones y para la programa-

ción de este termostato se remite al manual especíco

C17000199 incluido en el suministro.

ORELL Tec AG no asume ninguna responsabilidad

en caso de modificación por parte del cliente de

los parámetros configurados sin la

debida autorización.

ESP

10. Mantenimiento

¡Atención! Antes de efectuar cualquier opera-

ción hay que cortar la tensión para el armario.

La unidad refrigeradora es del tipo con reducido

mantenimiento, por lo que no exige la sustitución

o el cambio del ltro. Las únicas operaciones

necesarias son la limpieza de los componentes

internos, que deberá llevarse a cabo con aire

comprimido a una presión máxima de 4 bar

(gura F. 11 ) y el control periódico según cuanto

indicado en la tabla de este capítulo.

Eventuales reparaciones podrán ser efectuadas

solamente por parte de personal especializado y

autorizado.

11. Información técnica

11.1 Principio de funcionamiento

La unidad refrigeradora para armarios eléctricos

funciona sobre la base de un circuito frigoríco consti-

tuido por cuatro elementos principales: compresor,

evaporador, condensador y dispositivo de expansión

(gura F.12). El circuito es estanco y en él circula el

uido refrigerante. El uido utilizado es R134a,

exento de cloro, con daño nulo para el ozono

atmosférico. La unidad está dividida en dos seccio-

nes, herméticamente separadas, donde se tratan el

aire del ambiente y el aire del armario sin que entren

en contacto entre sí. El compresor (CP) comprime el

uido refrigerante llevándolo a alta presión y a alta

temperatura. Empujado por el compresor, el uido

pasa a la batería de intercambio térmico, llamada con-

densador (C), donde es enfriado por el aire del am-

biente, pasando así de gas a líquido. En estado líquido

pasa seguidamente a través del conducto

capilar (EXP) en cuya salida, al encontrarse a una pre-

sión y una temperatura mucho más bajas, se

nebuliza. Seguidamente es recibido por la batería de

intercambio térmico, llamada evaporador (E), a través

de la cual absorbe calor del aire del armario,

pasando así de líquido a gas. De esta manera el arma-

rio se enfría. El gas es seguidamente aspirado nueva-

mente por el compresor y se repite el ciclo ya

descrito.

11.2 Dispositivos de seguridad

El circuito refrigerador incorpora un presostato de

alta presión P (gura F.12) que está ajustado para la pre-

sión de servicio máxima de la unidad refrigeradora. Si

se supera el umbral, el presostato interrumpe el

funcionamiento del compresor. Es del tipo con resta-

blecimiento automático. Los ventiladores y el compre-

sor incorporan (interna o externamente) una protección

térmica que interrumpe el funcionamiento en caso de

sobretemperaturas anómalas.

11.3 Eliminación

¡Atención! La unidad refrigeradora contiene fluido

refrigerante R134a y pequeñas cantidades de acei-

te lubricante. Estos componentes son contaminan-

tes y no deben tirarse al medio ambiente.

La sustitución, reparación y la eliminación nal deben

ser realizadas por expertos.

NOTA

Guarden cuidadosamente la documentación en un

sitio seco.

Intervención

Controlar y si fuera ne-

cesario limpiar el cam-

biador de calor del aire

exterior.

Controlar la ecacia de

la evacuación del agua

de condensación.

Controlar los ventilado-

res: no deben sobreca-

lentarse ni vibrar excesi-

vamente.

Frecuencia

Cada 3 meses

Cada 6 meses

Solución

No es una anomalía de la unidad de refrigeración. Para comprobar

el funcionamiento, ajustar a un valor más bajo el termostato hasta

que se pongan en marcha el compresor y el ventilador externo,

seguidamente restablecer el ajuste original.

Sustituir el termostato de regulación (o antihielo)

No es una anomalía de la unidad de refrigeración

Comprobar que el cable de alimentación esté bien conectado

en los bornes

Comprobar que las puertas del armario y los interruptores

estén cerrados

Llamar a un técnico especializado o al Servicio de Asistencia Técni-

ca del Constructor

Llamar a un técnico especializado o al Servicio de Asistencia Técni-

ca del Constructor

Sustituir el condensador eléctrico ventilador interno

Sustituir el ventilador interno

Sustituir el protector amperimétrico (si estuviera presente)

Sustituir el relé o PTC arranque compresor

Sustituir el condensador eléctrico arranque compresor (si estuviera

presente)

Llamar a un técnico especializado o al Servicio de Asistencia Técni-

ca del Constructor

Llamar a un técnico especializado o al Servicio de Asistencia Técni-

ca del Constructor

Sustituir el contactor

Sustituir la unidad refrigeradora con otra de mayor potencia

Limpiar el evaporador

Comprobar que el ujo del aire de recirculación del armario no

esté obstaculizado

Llamar a un técnico especializado o al Servicio de Asistencia Técni-

ca del Constructor

Controlar el ajuste del termostato

Ventilar el local en el que está ubicado el armario para bajar la

temperatura del ambiente

Limpiar el cambiador con aire comprimido y detergente

Ventilar el local en el que está ubicado el armario para bajar la

temperatura del ambiente

Limpiar el cambiador con aire comprimido y detergente

No es una anomalía de la unidad de refrigeración. Cerrar la puerta

del armario o deshabilitar la unidad de refrigeración

No es una anomalía de la unidad de refrigeración. Sellar las apertu-

ras del armario, por ejemplos, pasos y subidas de cables

Controlar las juntas y reparar si fuera necesario

Causas

Temperatura en armario inferior a la ajustada en el ter-

mostato de regulación

Termostato de regulación (o antihielo) averiado

Falta tensión a la unidad

Unidad de refrigeración descarga del uido

Avería mecánica del compresor

Condensador eléctrico del ventilador interno averiado

Ventilador interno averiado

Protector amperimétrico compresor averiado (externo

al compresor, si estuviera presente)

Relé o PTC arranque compresor averiado

Condensador eléctrico arranque compresor averiado (si

estuviera presente)

Motor interno compresor averiado

Presostato de alta presión averiado

Contactor compresor averiado

Unidad de refrigeración subdimensionado respecto al

calor disipado en el armario

Termostado antihielo activado (si estuviera presente)

Insuciente carga de gas en la unidad de refrigeración

Ajuste del termostato de regulación incorrecto

Presostato alta presión activado:

Temperatura ambiente superior al límite máximo

de funcionamiento

Batería de cambio térmico (condensador) sucia

u obstruida

Protector térmico interno compresor activado:

Temperatura ambiente superior al límite máximo

de funcionamiento

Batería de cambio térmico (condensador) sucia

u obstruida

Excesiva cantidad de aire ambiente en el armario

Armario con grado de protección inferior a IP54

Junta de acoplamiento armario/unidad de refrigeración

mal aplicada

Condiciones

Ventilador interno funciona, ventilador externo y

compresor no funcionan

No funciona ningún componente

Compresor, ventilador externo e interno fun-

cionan

Compresor y ventilador externo funcionan, venti-

lador interno no funciona

Ventilador externo e interno funcionan, compre-

sor no funciona

Ventiladores externo e interno funcionan, compre-

sor funciona continuamente

Ventilador interno funciona, ventilador externo y

compresor funcionan intermitentemente

Ventiladores externo e interno funcionan, compre-

sor funciona intermitentemente

Puerta del armario abierta

Puerta del armario cerrada

Anomalia

No enfría

No enfría sucientemente

Excesiva formación de agua de

condensación

•

12. Solución de las anomalias

•

ESP

13. Pictograms / Pittogrammi / Piktogramme / Pictogrammes / Pictogramas

F.03F.01

F.04

230V ~ 50-60Hz

115V ~ 50-60Hz

400V 3~ 50-60Hz

400V 2~ 50-60Hz 440V 2~ 50-60Hz

F.05

Semi-recessed mounting

(Optional)

Montaggio semi-incasso

(Optional)

Halbeinbaumontage

(Wahlfrei)

Montage semi-encastré

(Optionnel)

Montaje semi-empotrado

(Opcional)

External Mounting

Montaggio Esterno

Aussenmontage

Montage externe

Montaje externo

F.02

F.06

13. Pictograms / Pittogrammi / Piktogramme / Pictogrammes / Pictogramas

F.10

F.11 F.12

F.09

F.13

F.07 F.08

14. Technical data / Dati tecnici / Technische Daten / Données techniques / Datos técnicos

Useful coolin

output Supply

voltage Dimensions

(W x H x D) Max

current Starting

current Pre-fuse

TElectric

capacity Duty cycle Refrigerant Max

pressure

Enclosure

temperature

range

Ambient tem-

perature range

Protection

internal

circuit

Protection

external

circuit Noise level Weight Temperature

control Conformity

Potenza frigori-

fera utile Tensione di

alimentazione Dimensioni

(L x A x P) Corrente

max Corrente di

spunto Fusibile

TPotenza

elettrica Ciclo di

esercizio Refrigerante Pressione

max

Campo di

temperatura

interna

Campo di

temperatura

esterna

Protezione

circuito

interno

Protezione

circuito

enterno

Livello

rumore Peso Regolazione

temperatura Conformità

Nutzkühlleistung Versor-

gungsspannung Abmessungen

(B x H x T) Höchststrom Anlaufstorm Sicherung

(träge) Nennleistung Einschalt-

dauer Kältemittel zul.Betriebs-

überdruck Innentempera-

turbereich Aussentempe-

raturbereich Schutzard

innenkreislauf

Schutzard

Aussenkrei-

slauf Geräusch-

pegel Gewicht Temperatur-

regelung Konformität

Puissance

frigorique

utilisée

Tension

d’alimentation Dimensions

(L x H x P) Courant

max Courant de

démarrage Fusible

TPuissance

électrique

Durée de

mise en

circuit

Fluide

réfrigérant Pression

max

Plage de

température

intérieur

Plage de

température

externe

Circuit de

protection

intérieur

Circuit de

protection

extérieur

Niveau

sonore Poids Régulation

température Conformité

Potenci

frigoríca

útil

Tensión de

alimentación Dimensiones

(An x Al x P) Intesidad de

arranque Intensidad

de arranque Fusible

TPotencia

eléctrica

Duración

conexión Refrigerante Presión

máx

Campo de

temperatura

interna

Campo de

temperatura

externa

Protección

circuito

interior

Protección

circuito

exterior

Nivel de

ruido Peso Regulación

temperatura Conformidad

EN14511 EN14511 R134a

A35

A50

A35

A50

W W V ~ Hz mm A A A W W - g bar °C °C IP IP dB(A) kg - -

EGOS3B 300 150 230 1 ~ 50-60 525x345x136 1,5 4,2 4 270 310 100 % 120 25 +20 ÷ +50 20 ÷ 55* IP55 IP34 61 14 Ele. Thermo. CE

EGO04B

EGO04C

380

240

230 1 ~ 50-60

115 1 ~ 50-60

285x460x180

1,6

3,2

280

290

330

340

100 %

160

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO06B

EGO06C

EGO06G

640

470

230 1 ~ 50-60

115 1 ~ 50-60

400/440 2 ~50-60

316x606x212

2,1

4,4

1,2

8,1

400

410

470

480

100 %

260

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO08B

EGO08C

EGO08G

820

680

230 1 ~ 50-60

115 1 ~ 50-60

400/440 2 ~50-60

348x783x216

2,6

5,3

1,7

10,8

21,5

6,1

440

450

490

500

100 %

280

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO10B

EGO10C

EGO10G

1000

790

230 1 ~ 50-60

115 1 ~ 50-60

400/440 2~50-60

348x783x216

6,7

10,5

570

590

650

670

100 %

270

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO12B

EGO12C

EGO12G

1250

910

230 1 ~ 50-60

115 1 ~ 50-60

400/440 2~50-60

405x999x237

3,8

7, 6

2,2

8,5

690

660

760

770

100 %

380

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO16B

EGO16C

EGO16G

1600

1230

230 1 ~ 50-60

115 1 ~ 50-60

400/440 2~50-60

405x999x237

5,3

12,9

2,9

820

840

940

960

100 %

460

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO20B

EGO20C

EGO20L

2000

1510

230 1 ~ 50-60

115 1 ~ 50-60

400 3 ~50-60

405x999x237

6,5

13,3

2,5

1080

1110

970

1290

1310

1150

100 %

540

650

+20 ÷ +50

20 ÷ 55*

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO30B

EGO30L

2900

2250

230 1~ 50-60

400 3 ~50-60

500x1270x336

8,2

2,6

37,4

1340

1220

1560

1440

100 %

840

+20 ÷ +50

20 ÷ 50

IP55

IP34

Electronic

Thermostat

EGO40B

EGO40L

3850

2870

230 1~ 50-60

400 3 ~50-60

500x1270x336

9,5

3,6

35,2

1710

1780

1990

2050

100 %

1140

+20 ÷ +50

20 ÷ 50

IP55

IP34

Electronic

Thermostat

ESP

ENG

ITA

DEU

FRA

* 50°C a 60 Hz

F.14

15. Performances / Prestazioni / Leistungen / Performances / Prestaciones

EGO04B / EGO04C

EGO06B / EGO06C / EGO06G EGO08B / EGO08C / EGO08G

EGO10B / EGO10C / EGO10G EGO12B / EGO12C / EGO12G

EGOS3B

F.15

15. Performances / Prestazioni / Leistungen / Performances / Prestaciones

F.15

EGO20B / EGO20C / EGO20L

EGO30B / EGO30L EGO40B / EGO40L

EGO16B / EGO16C / EGO16G

P(W)

Useful cooling output

Potenza frigorifera utile

Nutzkühlleistung

Puissance frigorique utilisée

Potencia frigorica útil

ESP

ENG

ITA

DEU

FRA

Ta (°C)

Ambient temperature

Temperatura ambiente

Umgebungstemperatur

Température ambiante

Temperatura ambiente

Ti (°C)

Enclosure internal temperature

Temperatura interna armadio

Schaltschrank-Innentemperatur

Température intérieure armoire

Temperatura interior armario

16. Dimensions / Dimensioni / Abmessungen / Dimensions / Dimensiones

F.16

EGO06B / EGO06C / EGO06G

EGO04B / EGO04C

External Mounting

Montaggio Esterno

Aussenmontage

Montage externe

Montaje externo

External Mounting

Montaggio Esterno

Aussenmontage

Montage externe

Montaje externo

Semi-recessed mounting

(Optional)

Montaggio semi-incasso

(Optional)

Halbeinbaumontage

(Wahlfrei)

Montage semi-encastré

(Optionnel)

Montaje semi-empotrado

(Opcional)

EGOS3B

External Mounting

Montaggio Esterno

Aussenmontage

Montage externe

Montaje externo

This manual suits for next models

Table of contents

Languages:

Other ORELL Accessories manuals

ORELL

ORELL FLY11B User manual

ORELL

ORELL DEK User manual

ORELL

ORELL EGO60M User manual

Popular Accessories manuals by other brands

PCB Piezotronics

PCB Piezotronics Y111A26 Installation and operating manual

GE GDF520P DO installation instructions

Summit Commercial

Summit Commercial SCR1301 manual

OpenEye

OpenEye OE-C9912M20 Quick installation guide

ABB

ABB 4690 Series Operating instruction

Parker

Parker 023-0475 Specification & installation guide

IFM Electronic

IFM Electronic efector100 GG507S Original operating instructions

Navitel

Navitel PWR20 MX BLUE user manual

Ovela

Ovela OVELTHRLGRA user guide

Kopp

Kopp POWERversal user manual

Equissage

Equissage EDGE owner's guide

Leviton

Leviton OSWHB-I Series installation instructions

LEGRAND

LEGRAND 0 506 90 quick start guide

DMP Electronics

DMP Electronics V-4060DB installation guide

Vega

Vega VEGAPULS Air 23 operating instructions

PCB Piezotronics

PCB Piezotronics 176M12 Installation and operating manual

PASCO

PASCO PASPORT PS-2177 instruction sheet

Young Living

Young Living MACARON BL-056 user manual

ORELL EGOS3B User manual

Popular Accessories manuals by other brands
