P.Lindberg 9060148 Operation instructions

14-01-2020
9060148 & 9060149
DK/N: Frugtpresser, hydraulisk
S: Fruktpress - Hydropress
D: Hydraulische Obst-/Saftpresse
GB: Hydraulic Fruit Press
20/40 L
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

Kontakt Danmark:
P. Lindberg A/S
Sdr. Ringvej 1
6600 Vejen
Tlf. 70 21 26 26
Fax [phone]
[e-mail]
www.p-lindberg.dk
Kontakt Norge:
P. Lindberg
Doneheia 62
4516 Mandal
Telefon: [phone]
[e-mail]
www.p-lindberg.no
Kontakt Sverige:
P. Lindberg Sverigefilial
Myrangatan 4
745 37 Enköping
Tel. [phone]
[e-mail]
www.p-lindberg.se
Kontakt Deutschland:
P. Lindberg GmbH
Flensburger Straße 3
24969 Großenwiehe
Tel: 04604 – 9888 975
Fax: 04604 – 9888 974
[e-mail]
www.p-lindberg.de

1 MAN 9060148_9060149 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Hydraulisk frugt-/saftpresser
20 liter – Varenr. 9060148
40 liter – Varenr. 9060149
Beskrivelse: Hydraulisk frugt-/saftpresser i rustfrit stål. Inkl. filternet og cover.
Anvendelse: Udstyret er beregnet til presning af knust frugt, såsom druer, æbler eller
pærer. Pressen er kun egnet til presning med vandtryk. Presseren kan presse alle
former for hård eller blød frugt, men inden presning skal frugterne knuses med
frugtkværn eller lignende. Hvis man presser druer, skal de fjernes fra deres stilk og
knuses godt.
Tilsigtet brug: Må kun anvendes som beskrevet i manualen – al anden anvendelse
betragtes som forkert.
Indhold
Tekniske specifikationer.................................................................................................................2
Overblik over udstyret ....................................................................................................................2
Sikkerhedsinstruktioner .................................................................................................................3
Rengøring og vedligeholdelse.......................................................................................................4
EU overensstemmelseserklæring.................................................................................................5
DK
Original
Brugsanvisning

2 MAN 9060148_9060149 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Tekniske specifikationer
Kapacitet
Liter
20
40
Højde
mm
830
920
Bredde mm ∅410 ∅500
Vægt
kg
14
19,8
Tilslutning
1/2” GEKA-kobling medfølger
Afløb, kugleventil
Udvendigt 1/2” gevind med slangekobling
Max. vandtryk 3 bar
Overblik over udstyret
Trykmåler
Kurv i rustfrit stål
Inkluderet men ikke vist:
Filternet og cover
Dræn
Møtrik
Udluftningsventil
Låg
Gummibælg
Bund
Ben
Vandtilslutning
Vandafløb

3 MAN 9060148_9060149 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Sikkerhedsinstruktioner
Bemærk: Læs sikkerhedsanvisningerne inden du starter.
Maskinen skal altid være under opsyn, når den er i drift.
Maskinen må kun startes og anvendes med låget monteret.
Udstyret kan kun betjenes med vandtryk, brug aldrig lufttryk - Eksplosionsfare.
For at forhindre luft i at samle sig inde i bælgen, trykkes der ned på
udluftningsventilen, indtil luften er helt frigjort.
Gummibælgen skal beskyttes mod skarpe genstande samt sollys for at undgå skørhed.
Placer produktet på en flad og stabil overflade til installation.
Udstyret må kun anvendes som angivet brugsanvisningen. Ikke til kommercielt formål.
Sørg for at udstyret er i god og sikker driftstilstand inden det tages brug.
Hold børn på afstand af udstyret af sikkerhedsmæssige årsager.
Udstyret skal betjenes af en person, der er bekendt med relevante
sikkerhedsforskrifter og med tilstrækkelig erfaring og/eller viden om udstyret.
Rengør alt udstyr med mild sæbe. (brug kun vand på bælgen).
Rengør udstyret inden brug. (brug kun vand på bælgen).
Montering og drift
1. Brug de medfølgende skruer til at fastgøre benene på bunden.
2. Placer frugtpressen på en stabil overflade. Hvis det er muligt, tæt på vandforbindelse.
3. Sæt en spand under drænet.
4. Sluk begge haner på undersiden af frugtpressen.
5. Fastgør indløbsslangen til vandtilslutningen på undersiden af frugtpressen.
6. Fjern låget og indsæt filternettet, så den folder over kurvens kant og bliver en smule
foldet i bunden af presseren. Dette vil hjælpe med at fjerne frugtpulpen fra presseren
senere.
7. Fyld frugtpressen med frugt, f.eks. druer eller knuste æbler. Det er ikke nødvendigt at
fylde posen fuldstændigt; presning er meget lettere med mindre frugt.
8. Fold filternettet ind over frugten uden at dække kurven helt.
9. Monter låget og skru møtrikken (kun med håndkraft, brug ikke for meget kraft.
10. Tænd for vandet og åbn for vandtilslutningen på frugtpresseren.
11. Når der sprøjter vand ud af udluftningsventilen, lukkes ventilen og fortsæt
påfyldningen.

4 MAN 9060148_9060149 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
12. Efter kort tid vil der komme saft ud af hullerne på siderne af presseren – det starter i
bunden og bevæger sig opad.
13. Fortsæt med at fylde kurven og hold øje med trykmåleren. Indstil måleren for at opnå
det ønskede trykniveau.
14. Bemærk: Overskrid ikke 3 bar.
15. Hvis der sprøjter saft ud af kurvens riller, dæk den da til med en plastpose.
16. Opfang saften i en spand og pump den over i beholder eller tønde.
17. Når presningen er færdig, slukkes der for vandtilslutningen pressen og frakobl
slangen.
18. Åbn udluftningsventilen øverst for at frigøre trykket og åbn langsomt vandafløbet i
bunden af presseren.
19. Fjern afløbsslangen, sørg for at der ikke er tryk i systemet.
20. Fjern låget.
21. Vip kurven og træk frugtpulpen med filternettet ud i én bevægelse.
22. Vask presseren, filternettet og plastikposen. (brug kun vand på kurven).
Rengøring og vedligeholdelse
Før brug skal alle komponenter rengøres grundigt og skylles grundigt med vand. Brug
aldrig aggressive eller slibende rengøringsmidler. Filternettet skal også rengøres
grundigt med vand.
Rengør udstyret efter hver brug for at forhindre, at saft eller frugtrester tørrer inde i
pressen. Brug blot vand og en svamp eller klud til at rengøre pressen. Brug aldrig en
børste eller andet slibende rengøringsmiddel. Filternettet og plastikposen kan også
rengøres grundigt med vand.
For at sikre gummibælgens lange levetid, skal presseren opbevares rent og beskyttet
mod sollys. Kontinuerlig eksponering for sollys vil mørne den syntetiske gummibælg
hurtigere.

5 MAN 9060148_9060149 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

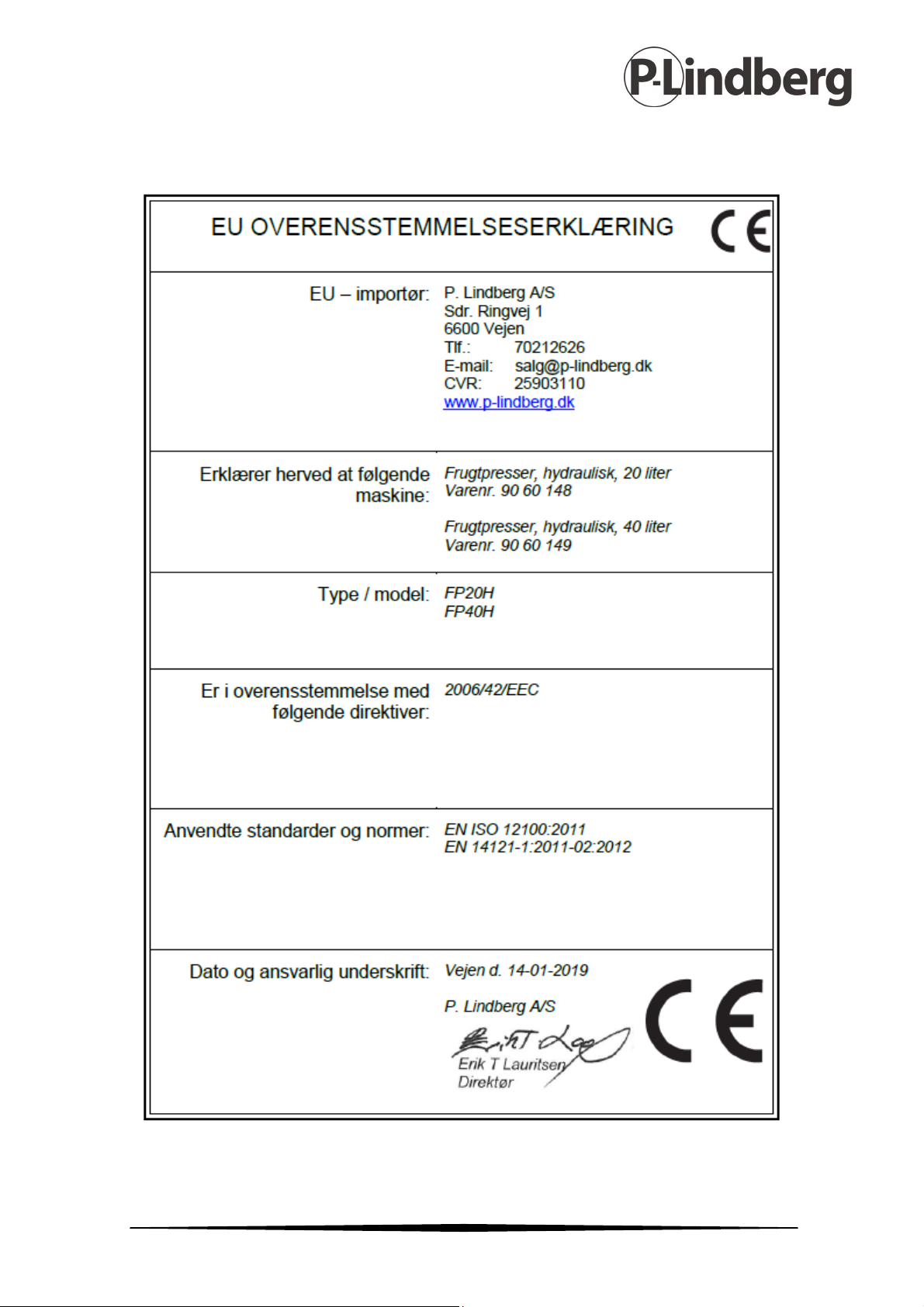

EU overensstemmelseserklæring
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

1 MAN 9060148_9060149 SE V3
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Fruktpress - Hydropress
20 liter – art. 9060148
40 liter – art. 9060149
Beskrivning: Hydraulisk frukt-/saftpress i rostfritt stål. Inklusive filternät och kåpa.
Användning: Utrustningen är avsedd för pressning av krossad frukt som druvor,
äpplen och päron. Pressen är endast avsedd för pressning med vattentryck. Pressen
kan pressa all slags hård eller mjuk frukt, men före pressning ska frukten krossas med
fruktkvarn eller liknande. Om man pressar druvor ska de avlägsnas från stjälkarna
och krossas väl.
Avsedd användning: Får bara användas som bruksanvisningen anger – all annan
användning anses som felaktig.
Innehåll
Tekniska data ....................................................................................................................................2
Överblick över utrustningen..........................................................................................................2
Säkerhetsanvisningar......................................................................................................................3
Rengöring och underhåll................................................................................................................4
EU Försäkran om överensstämmelse .........................................................................................5
S
Original
Bruksanvisning

2 MAN 9060148_9060149 SE V3
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Tekniska data
Kapacitet
Liter
20
40
Höjd
mm
830
920
Bredd mm ∅410 ∅500
Vikt
kg
14
19,8
Anslutning
1/2" GEKA-koppling medföljer
Utlopp, kulventil
Utvändig 1/2" gänga med slangkoppling
Max. vattentryck 3 bar
Överblick över utrustningen
Tryckmätare
Korg i rostfritt stål
Ingår men visas inte:
Filternät och kåpa
Utlopp
Mutter
Utluftningsventil
Lock
Gummibälg
Botten
Ben
Vattenanslutning
Vattenutlopp

3 MAN 9060148_9060149 SE V3
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Säkerhetsanvisningar
Observera: Läs säkerhetsanvisningarna innan du börjar.
Maskinen måste alltid övervakas vid drift.
Starta och använd endast maskinen med locket installerat.
Utrustningen kan endast användas med vattentryck, använd aldrig lufttryck –
explosionsfara.
För att förhindra att luft ansamlas inuti bälgen ska man trycka ned på
utluftningsventilen tills luften har släppts ut helt.
Gummibälgen ska skyddas mot vassa föremål samt solljus för att undvika sprödhet.
Placera produkten på ett plant och stabilt underlag för installation.
Utrustningen får endast användas som angivet i bruksanvisningen. Ej för kommersiella
ändamål.
Säkerställ att utrustningen är i gott och säkert skick innan det tas i bruk.
Håll barn på avstånd från utrustningen av säkerhetsskäl.
Utrustningen ska hanteras av en person som har kännedom om relevanta
säkerhetsåtgärder och tillräcklig erfarenhet och/eller kunskap om utrustningen.
Rengör all utrustning med mild tvål (använd endast vatten på bälgen).
Rengör utrustningen före användning (använd endast vatten på bälgen).
Montering och drift
1. Använd de medföljande skruvarna för att fästa benen på bottnen.
2. Placera fruktpressen på ett stabilt underlag. Om möjligt, nära en vattenanslutning.
3. Sätt en hink under utloppet.
4. Stäng båda kranarna på undersidan av fruktpressen.
5. Fäst tilloppsslangen till vattenanslutningen på undersidan av fruktpressen.
6. Ta av locket och sätt i filternätet så att det ligger över korgens kant och blir något vikt i
botten av pressen. Detta kommer att vara till hjälp när fruktmassan ska avlägsnas från
pressen senare.
7. Fyll fruktpressen med frukt, t.ex. druvor eller krossade äpplen. Det är inte nödvändigt
att fylla påsen fullständigt – pressningen går mycket lättare med en mindre mängd
frukt.
8. Vik filternätet in över frukten utan att täcka korgen helt.
9. Montera locket och skruva fast muttern (endast för hand, använd inte för mycket
kraft).
10. Slå på vattnet och öppna vattenanslutningen på fruktpressen.

4 MAN 9060148_9060149 SE V3
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
11. När det sprutar vatten ut ur utluftningsventilen stängs ventilen och påfyllningen
fortsätts.
12. Efter en kort tid kommer det att komma saft ut ur hålen på pressens sidor – det börjar
nedtill och rör sig uppåt.
13. Fortsätt att fylla korgen och håll uppsikt över tryckmätaren. Ställ in mätaren för att
uppnå den önskade trycknivån.
14. Observera: överskrid inte 3 bar.
15. Om det sprutar saft ut ur korgens räfflor ska den täckas över med en plastpåse.
16. Samla upp saften i en hink och pumpa över den till en behållare eller tunna.
17. När pressningen är färdig ska vattenanslutningen till pressen stängas av och slangen
kopplas från.
18. Öppna utluftningsventilen upptill för att frigöra trycket och öppna långsamt
vattenutloppet i botten av pressen.
19. Avlägsna utloppsslangen och säkerställ att det inte finns något tryck i systemet.
20. Ta av locket.
21. Luta korgen och dra ut fruktköttet med filternätet i en enda rörelse.
22. Rengör pressen, filternätet och plastpåsen (använd endast vatten på korgen).
Rengöring och underhåll
Före användning ska alla komponenter rengöras noggrant och sköljas noggrant med
vatten. Använd aldrig aggressiva eller slipande rengöringsmedel. Filternätet ska också
rengöras noggrant med vatten.
Rengör utrustningen noggrant efter varje användning för att förhindra att saft eller
fruktrester torkar in i pressen. Använd bara vatten och en svamp eller trasa för att
rengöra pressen. Använd aldrig en borste eller annat slipande rengöringsmedel.
Filternätet och plastpåsen kan också rengöras noggrant med vatten.
För att säkerställa en lång produktlivslängd för gummibälgen ska pressen förvaras ren
och skyddad mot solljus. Kontinuerlig exponering för solljus kommer att torka ut den
syntetiska gummibälgen snabbare.

5 MAN 9060148_9060149 SE V3
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
EU Försäkran om överensstämmelse
Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande.

1 MAN 9060148_9060149 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Hydraulische Obst-/Saftpresse
20 Liter – Artikelnr. 9060148
40 Liter – Artikelnr. 9060149
Beschreibung: Hydraulische Obst-/Saftpresse aus rostfreiem Stahl. Inkl. Filternetz
und Abdeckung.
Anwendung: Das Gerät ist zum Pressen von Obst wie Weintrauben, Äpfeln oder
Birnen gedacht. Die Presse ist nur zum Pressen mit Wasserdruck geeignet. Die Presse
kann alle Arten von hartem oder weichem Obst pressen, solange das Obst vor dem
Pressen mit einer Obstmühle oder Ähnlichem zerkleinert wird. Beim Pressen von
Trauben müssen diese vom Stiel entfernt und gut zerkleinert werden.
Zweckmäßige Verwendung: Darf ausschließlich wie in diesem Handbuch
beschrieben verwendet werden. Jegliche andere Art der Anwendung wird als falsch
angesehen.
Inhalt
Technische Daten.............................................................................................................................2
Geräteübersicht ...............................................................................................................................2
Sicherheitsanweisungen ................................................................................................................3
Reinigung und Wartung..................................................................................................................5
EU Konformitätserklärung .............................................................................................................6
D
Original
Bedienungsanleitung

2 MAN 9060148_9060149 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Technische Daten
Kapazität
Liter
20
40
Höhe
mm
830
920
Breite mm ∅410 ∅500
Gewicht
kg
14
19,8
Anschluss
1/2” GEKA-Kupplung, in der Lieferung inbegriffen
Ablauf, Kugelventil
1/2” Außengewinde mit Schlauchkupplung
Max. Wasserdruck 3 bar
Geräteübersicht
Druckmesser
Korb aus rostfreiem Stahl
Inkludiert, aber nicht abgebildet:
Filternetz und Abdeckung
Ablauf
Mutter
Entlüftungsventil
Deckel
Gummibalg
Unterteil
Beine
Wasseranschluss
Wasserablauf

3 MAN 9060148_9060149 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Sicherheitsanweisungen
Hinweis: Lesen Sie vor der Inbetriebnahme die Sicherheitsvorschriften.
Die Maschine muss während des Betriebes immer überwacht werden.
Maschine nur mit aufgesetztem Deckel starten und betreiben.
Das Gerät kann nur mit Wasserdruck bedient werden, verwenden Sie niemals
Luftdruck – Explosionsgefahr.
Um zu verhindern, dass sich Luft im Balg sammelt, wird das Entlüftungsventil betätigt,
bis die gesamte Luft entwichen ist.
Der Gummibalg muss vor scharfen Gegenständen und Sonnenlicht geschützt werden,
damit er nicht brüchig wird.
Legen Sie das Produkt für die Installation auf ebenen und stabilen Untergrund.
Das Gerät darf ausschließlich wie in der Bedienungsanleitung beschrieben verwendet
werden. Nicht für die kommerzielle Nutzung geeignet.
Vergewissern Sie sich vor der Inbetriebnahme, dass der Betrieb des Geräts gut und
sicher ist.
Kinder müssen aus Sicherheitsgründen Abstand zum Gerät halten.
Das Gerät muss von einer Person bedient werden, die alle relevanten
Sicherheitsvorschriften kennt und ausreichend Erfahrung und/oder Wissen über das
Gerät hat.
Reinigen Sie das gesamte Gerät mit milder Seife (für den Balg nur Wasser verwenden).
Gerät vor der Verwendung reinigen (für den Balg nur Wasser verwenden).

4 MAN 9060148_9060149 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Montage und Betrieb
1. Verwenden Sie die mitgelieferten Schrauben zur Befestigung der Beine unten.
2. Obstpresse auf einen stabilen Untergrund stellen. Wenn möglich, in der Nähe eines
Wasseranschlusses.
3. Stellen Sie einen Eimer unter den Ablauf.
4. Schließen Sie beide Hähne an der Unterseite der Obstpresse.
5. Befestigen Sie den Eingangsschlauch am Wasseranschluss an der Unterseite der
Obstpresse.
6. Entfernen Sie den Deckel und befestigen Sie das Filternetz so, dass es sich über den
Rand des Korbes legt und unten in der Presse ein wenig zusammenfaltet. Dies ist
später beim Entfernen des Fruchtfleisches aus der Presse von Vorteil.
7. Füllen Sie die Obstpresse mit Obst, z. B. Weintrauben oder zerkleinerten Äpfeln. Es ist
nicht notwendig, den Beutel ganz aufzufüllen. Wenn weniger Obst eingefüllt wird, ist
das Pressen deutlich leichter.
8. Falten Sie das Filternetz über das Obst, ohne den Korb völlig zu bedecken.
9. Montieren Sie den Deckel und schrauben Sie die Mutter fest (nur von Hand, nicht zu
fest anziehen).
10. Drehen Sie das Wasser auf und öffnen Sie den Wassereinlauf an der Obstpresse.
11. Falls Wasser aus dem Entlüftungsventil spritzt, wird das Ventil geschlossen und das
Befüllen fortgesetzt.
12. Kurz darauf kommt Saft aus den Löchern an den Seiten der Presse – zuerst unten,
dann auch weiter oben.
13. Füllen Sie den Korb weiter und behalten Sie den Druckmesser im Auge. Stellen Sie den
Druckmesser auf den gewünschten Druck ein.
14. Hinweis: 3 bar dürfen nicht überschritten werden.
15. Falls Saft aus den Korbrillen spritzt, muss dieser mit einem Plastikbeutel abgedeckt
werden.
16. Fangen Sie den Saft in einem Eimer auf und pumpen Sie ihn weiter in einen Behälter
oder eine Tonne.
17. Nach dem Pressen wird die Wasserversorgung für die Presse unterbrochen und der
Schlauch abgenommen.
18. Betätigen Sie das Entlüftungsventil oben, um den Druck entweichen zu lassen, und
öffnen Sie langsam den Wasserablauf unten an der Presse.
19. Entfernen Sie den Ablaufschlauch und vergewissern Sie sich, dass das System druckfrei
ist.
20. Entfernen Sie den Deckel.
21. Kippen Sie den Korb und ziehen Sie das Fruchtfleisch mit dem Filternetz mit einer
einzigen Bewegung heraus.
22. Waschen Sie Presse, Filternetz und Plastikbeutel (für den Korb nur Wasser verwenden).

5 MAN 9060148_9060149 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Reinigung und Wartung
Vor der Verwendung müssen alle Komponenten sorgfältig gereinigt und gründlich mit
Wasser abgespült werden. Verwenden Sie niemals aggressive oder scheuernde
Reinigungsmittel. Auch das Filternetz muss gründlich mit Wasser gereinigt werden.
Reinigen Sie das Gerät nach jedem Einsatz, um zu verhindern, dass Saft und Obstreste
in der Presse eintrocknen. Verwenden Sie nur Wasser und einen Schwamm oder ein
Tuch, um die Presse zu reinigen. Verwenden Sie niemals eine Bürste oder andere
scheuernde Reinigungsmittel. Auch das Filternetz und der Plastikbeutel müssen
gründlich mit Wasser gereinigt werden.
Um die lange Lebensdauer des Gummibalgs sicherzustellen, muss die Presse sauber
und gegen Sonnenlicht geschützt gelagert werden. Der dauerhafte Einfluss von
Sonnenlicht führt dazu, dass der synthetische Gummibalg schneller brüchig wird.

6 MAN 9060148_9060149 DE V3
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
EU Konformitätserklärung
Wir behalten uns das Recht vor, ohne vorherige Information technische Parameter oder Spezifikationen für dieses Produkt zu ändern.

1 MAN 9060148_9060149 EN V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Hydraulic fruit press
20 litres – Item nr. 9060148
40 litres – item nr. 9060149
Description: Hydraulic fruit press in stainless steel. Incl. filter and cover.
Application: The hydropress is designed for pressing of crushed fruit, such as grapes,
apples, or pears. The press is only suitable for pressing with water pressure. This
hydropress can press any hard or soft fruit, but prior to pressing, fruits should be
crushed/shredded by fruit crusher or fruit milling equipment. If pressing grapes, they
must be removed from their stems and well crushed.
Intended use: Use the machine only as described in the manual. All other use is
considered incorrect.
Content
Technical data...................................................................................................................................2
Explosive view...................................................................................................................................2
Safety instructions ...........................................................................................................................3
Assembly & Operation....................................................................................................................3
Cleaning and maintenance............................................................................................................4
EU Declaration of Conformity .......................................................................................................5
GB
Original
User Manual

2 MAN 9060148_9060149 EN V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Technical data
Basket
Cap.
Litres
20
40
Height
mm
830
920
Width
mm
∅
410
∅
500
Weight kg 14 19.8
Supply Line
GEKA quick released coupling R 1/2 in.
Discharge ball valve
Outside threat R 1/2 in. with hose fitting
Max. water pressure 3 bar
Explosive view
