P.Lindberg 9057769 Operation instructions

9057769
DK/N: Plæneklipper
S: Gräsklippare
D: Rasenmäher
GB: Mower
Zero Turn
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

1 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Plæneklipper Zero Turn - Varenr. 9057769
Beskrivelse: Plæneklipper med justerbar klippehøjde og 132 cm klippebord med tre
knive. Med sideudkast til højre. Maskinen er udstyret med en 2 cylindret B&S 23 HK
motor.
Anvendelsesområder: Maskinen er konstrueret til at klippe græs på græsplæner og
andre jævne og plejede græsarealer.
Tilsigtet brug: Må kun anvendes som beskrevet i denne manual – al anden
anvendelse betragtes som forkert.
DK
Original
Brugsanvisning

2 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Indhold
Sikkerhedsadvarsler........................................................................................................................3
Tekniske specifikationer.................................................................................................................5
Komponenter....................................................................................................................................6
Sikkerhedsadvarsler........................................................................................................................7
Sikkerhedsmærkater:..................................................................................................................8
Før ibrugtagning...............................................................................................................................9
Brugeren: .......................................................................................................................................9
Arbejdsområdet: ..........................................................................................................................9
Maskinen:.......................................................................................................................................9
Brugsanvisning ...............................................................................................................................10
Start motoren: ............................................................................................................................10
Kør fremad: .................................................................................................................................11
Standsning af maskinen: ..........................................................................................................11
Dreje med maskinen:................................................................................................................11
Bakke med maskinen:...............................................................................................................12
Græsslåning: ...............................................................................................................................12
Vedligeholdelse og opbevaring...................................................................................................13
Vedligeholdelsesplan: ...............................................................................................................13
Generel vedligeholdelse og opbevaring: ..............................................................................14
Dæktryk:.......................................................................................................................................14
Knive: ............................................................................................................................................15
Fjernelse knive:...........................................................................................................................15
Eftersyn og slibning af knive:...................................................................................................16
Isætning af kniv: .........................................................................................................................16
Flytning af plæneklipperen uden start:.................................................................................16
Justering af parkeringsbremse: ..............................................................................................17
Smøresteder: ..............................................................................................................................17
Fejlsøgning.......................................................................................................................................18
El-diagram........................................................................................................................................19
EU overensstemmelseserklæring...............................................................................................20

3 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

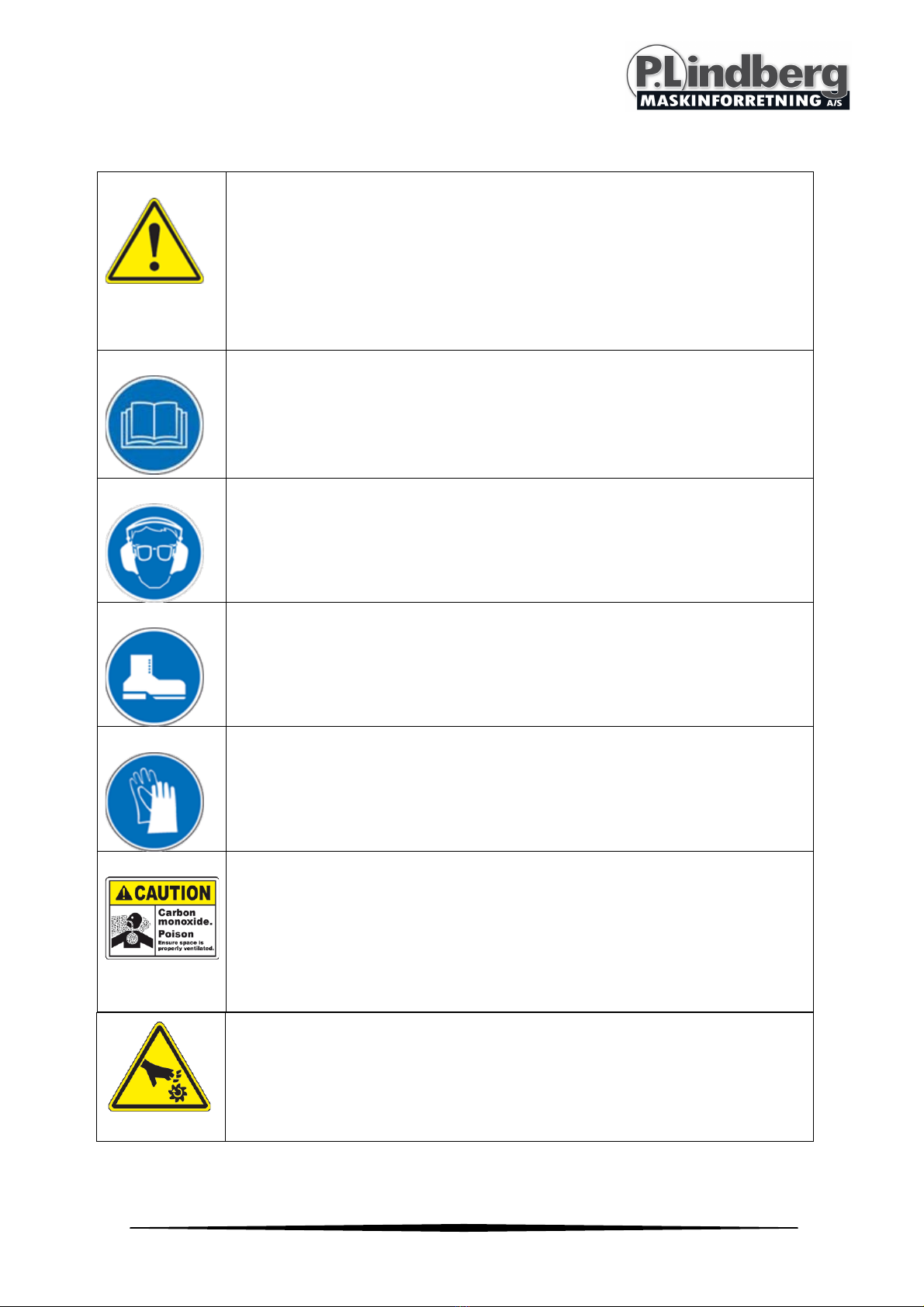

Sikkerhedsadvarsler
Dette symbol indikere vigtige sikkerhedsinstruktioner som, hvis
de ikke følges, kan medføre fare for personer og eller ejendom.
Læs og følg alle instruktioner i denne manual før maskinen tages i
brug. Følges instruktionerne ikke kan det resultere i personskade.
Ser du dette symbol – tag da advarslen alvorligt.
Læs manualen grundigt før du tager maskinen i brug. Vær sikker
på at alle instruktioner er forstået og følg alle instruktioner på
maskinen samt i manualen før maskinen samles og tages i drift.
Brug høreværn og øjenbeskyttelse når maskinen anvendes.
Brug sikkerhedsfodtøj når maskinen anvendes.
Brug sikkerhedshandsker når maskinen anvendes.
CARBON MONOXIDE GAS
Udstødningen indeholder giftig kulilte, en farveløs og lugtfri gas.
Indåndes udstødningsgassen kan det forårsage tab af bevidsthed
og kan medføre døden.
Denne maskine har roterende knive, som kan amputere hænder
og fødder og slynge objekter ud. Hold hænder og fødder væk fra
åbninger når maskinen er i drift. Overholdes disse
sikkerhedsinstruk
tioner ikke kan det medføre alvorlig personskade
eller død.

4 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Vær opmærksom på udslyngede objekter, som kan forårsage
alvorlige øjenskader. Brug altid øjen- og høreværn når maskinen
er i drift.
15m
Hold omkringstående, hjælpere, kæledyr og børn på en afstand af
mindst 15 meter når maskinen er I drift. Stands maskinen hvis
nogen nærmer sig arbejdsområdet.
Benzin er ekstremt brændbart og dampene er eksplosive. Der
kan opstå alvorlig personskade hvis der spildes benzin på dig
eller dit tøj, da det kan antænde. Hvis du spilder benzin, vask da
huden og skift tøj med det samme.
Bær aldrig løst tøj eller løsthængende smykker og hold langt hår
samlet når maskinen er i drift. Anvend aldrig maskinen barfodet
eller med sandaler.

5 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Tekniske specifikationer
Model
AP-52-ZT
Arbejdsbredde 52 inch / 132cm
Motortype 23 HP
Intek Briggs and Stratton, 2 cylindret
Brændstof Blyfri, 95 oktan eller højere
(brug ikke ethanol I denne maskine)
Brændstoftank,
kapacitet
34 Liter
Olietype
SAE30
Olietank, kapacitet
2 Liter
Gearolie 10W-40 eller 15W-40
Starter type
Elektrisk
Styring Dobbeltvirkende håndtag - Zero turn radius
Knive
3 knive (hver på 46 cm)
Skærehøjde
7 justerbare højder i intervallet 38 mm til
127mm
Transmission
Remtrukken (1 stk.)
Støj Mindre end 96db
Vægt uden brændstof 375 kg

6 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Komponenter
1
Sæde med armlæn
9
Forhjul
17
Aftapningsslange / bundprop
2
Benzintank højre
10
Støttehjul
18
Oliepind / påfyldning
3
Baghjul
11
Motorhjelm
19
Kopholder
4
Justering klippehøjde
12
Gashåndtag
20
Håndbremse
5
Klippebord m. sideudkast
13
PTO kontakt
21
Beholder til hydraulikolie
6
Kørehåndtag
14
Tændingsnøgle
22
Batteri
7
Benzintank venstre
15
Tankhane
8
Klippebord hæve / sænk
16
Timetæller
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

7 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]
Sikkerhedsadvarsler
•Alle brugere skal være sikre på at de har forstået alle maskinens funktioner og hvordan
man hurtigt standser maskinen i nødsituationer. Sørg altid for tilstrækkelig instruktion
af brugere.
•Lad aldrig børn eller andre der ikke er store eller stærke nok til sikkert at kunne
håndtere maskinen anvende denne.
•Hold børn og dyr væk fra arbejdsområdet når maskinen er i drift. Lad ikke andre
personer sidde på maskinen.
•Maskinens udstødning indeholder kulilte, som er giftig. Lad ikke motoren køre uden
tilstrækkelig ventilation og aldrig indendørs.
•Anvend kun maskinen i dagslys.
•Sørg for at parkeringsbremsen er på ”ON” og at knivkontakten står på ”OFF” før
maskinen startes.
•Vær altid særligt opmærksom når der køres på skråninger. Undgå stejle skråninger og
vær særligt agtpågivende når der skiftes retning eller hastighed på en skråning og brug
aldrig maskinen på vådt græs. Mister man vejgrebet kan maskine skride.
•Anvend ikke maskinen tæt på bratte fald, grøfter og dæmninger. Maskinen kan
pludselig tippe hvis et af hjulene kommer ud over kanten.
•Hold altid øje med trafikken, hvis maskinen i forbindelses med transport eller af- og
pålæsning, befinder sig uden for græsslåningsområdet.
•Anvend aldrig maskinen med defekte eller manglende skærme eller
sikkerhedsanordninger.
•Ret aldrig udkastet mod omkringstående personer og lad aldrig personer opholde sig i
nærheden når maskinen er i drift.
•Lav aldrig ændringer på motorens fabriksindstillinger og kør aldrig med for høje
omdrejninger.
•Stands altid motoren og sæt parkeringsbremsen på ”ON” når du forlader maskinen,
også hvis det kun er for kort tid.
•For at reducere brandfaren skal motoren om området omkring denne holdes fri for
græs og andet materiale.
•Vær meget opmærksom på knivenes rotationer. Hvis en af klingerne drejes rundt, kan
det få de andre klinger til at bevæge sig.
•Opbevar ikke maskinen med skærmen til udkastet i oprejst position. Man kan komme
alvorligt til skade.
•Skal maskinen anvendes i længere tid, anbefales det at anvende høreværn og
handsker til beskyttelse mod støj og vibrationer.
•Læs altid brugsanvisningen inden maskinen tages i brug.

8 MAN 9057769 DK V2
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK-6600 Vejen e-mail: [e-mail]

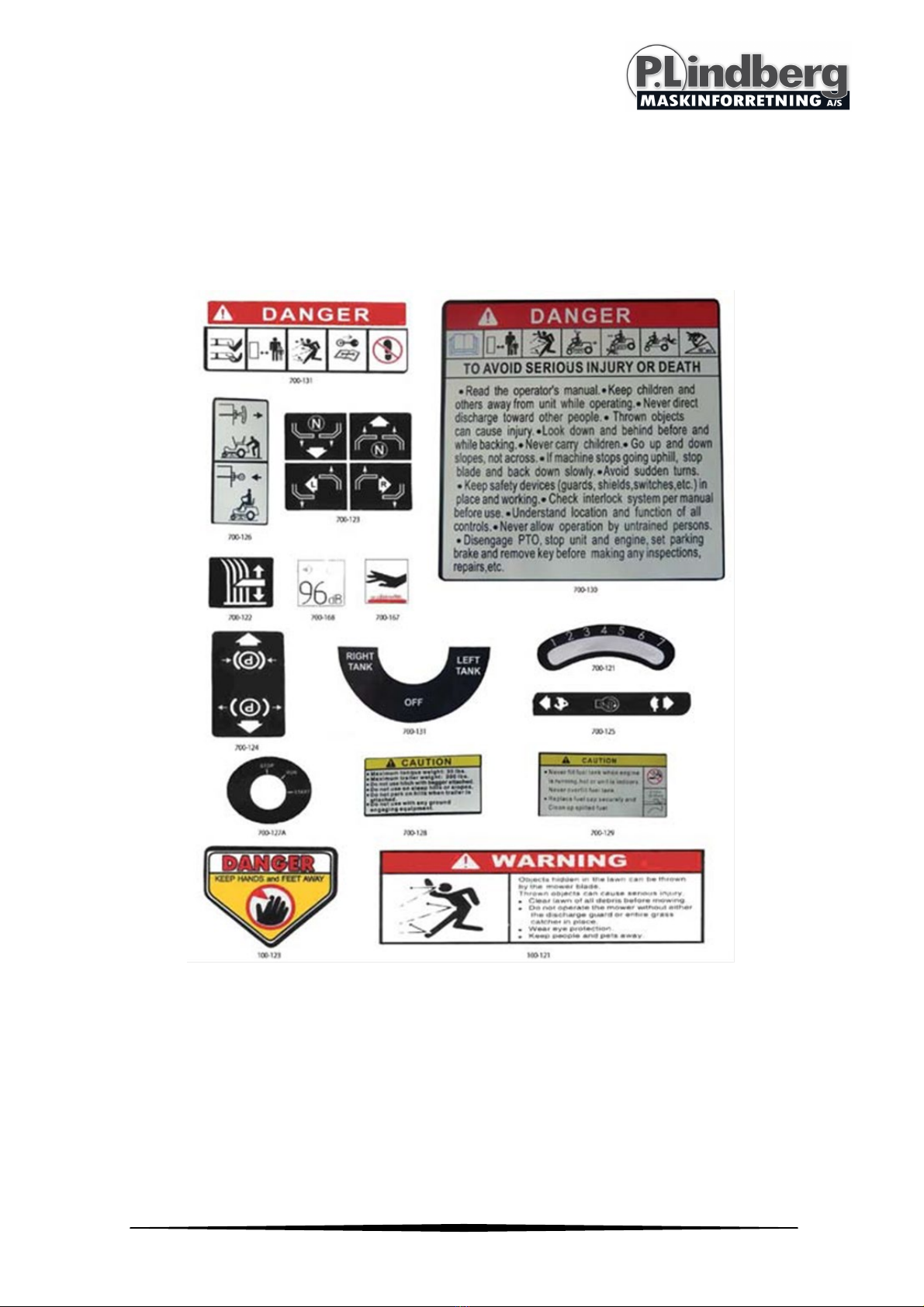

Sikkerhedsmærkater:
Maskinen er forsynet med sikkerhedsmærkater, der skal advare brugeren om
potentielle farer og give vigtig sikkerhedsinformation. Skulle mærkaterne blive
vanskelige at læse eller falde af maskinen, kontakt da forhandleren for at bestille nye.
