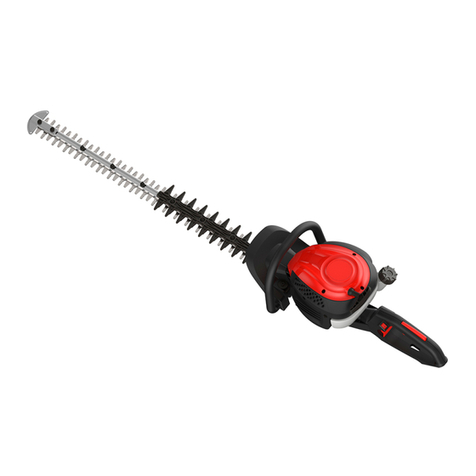

P.Lindberg TT-HT230B-2 User manual

9042857
DK: Benzindrevet hækkeklipper
S: Bensindriven häcksax
D: Benzinbetriebener Heckenschere
GB: Gasoline hedge trimmer
22,5 cm
3
www.p-lindberg.dk
www.p-lindberg.no
www.p-lindberg.se
www.p-lindberg.de
Original
Manual
DK
S
D
GB

Varenr.: 9042857
Benzindrevet hækkeklipper
22,5 cm
3
motor
Sdr. Ringvej 1 - 6600 Vejen - Tlf. 70 21 26 26 - Fax [phone]
www.p-lindberg.dk
DK
Original
Brugsanvisning

2 MAN 9042857 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Varenr.: 9042857 - Motorhækkeklipper
Beskrivelse:
Benzindrevet 22,5cm3vibrationsdæmpet motorhækkeklipper med 56 cm dobbeltsidet
klippeaggregat.
Tilsigtet brug: Må kun anvendes som beskrevet i denne manual – al anden brug
betragtes som forkert.
Oversigt:
1
Klippesværd
5
Rekylstart
9
Gasknap
2 Beskyttelseskappe 6 Brændstofpåfyldning 10 Lås til drejehåndtag
3
Beskyttelsesskærm
7
Stopkontakt
11
Luftfilter
4
Fronthåndtag
8
Udløser til gasknap
Sikkerhed:
•Må ikke benyttes af personer under 18 år.
•Sørg for en sikkerhedsafstand på min. 10 meter til andre personer når
hækkeklipperen benyttes.
•Maskinen skal altid betjenes med begge hænder.
•Ved reparation og vedligehold skal maskinen placeres på et rent og plant
underlag og med tændrørshætten afmonteret.
•Brug altid handsker, beskyttelsesbriller og høreværn når maskinen betjenes.
•Af hensyn til udstødningsgassen må klipperen ikke benyttes i drivhuse og i
andre lukkede rum.
•Vær særlig opmærksom på sværdets skarpe knive.
•Pas på brandfaren i forbindelse med lyddæmperens varmeafgivelse.
1
2
3
4
5
6
7
8
9
10
11

3 MAN 9042857 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Brug:
Igangsætning:
•Påfyld olieblandet blyfri benzin. (Blandingsforhold 50 : 1 = 2%).
Brug altid friskblandet benzin. Opbevaringstid max. 2 mdr.
•Tryk to til tre gange på primerbolden. (Lille gennemsigtig gummibold på
karburatoren).
•Aktiver chokerknappen.
•Giv motoren lidt gas
•Træk i starthåndtaget. (Undgå at trække snoren helt i bund)
•Når motoren er startet tages chokeren gradvis fra.
•Lad motoren gå i to – tre minutter uden belastning inden ibrugtagning.

4 MAN 9042857 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Vedligehold:
Knivene kan slibes efter behov. Fil eller vinkelsliber kan benyttes.
Justering af knivene foretages ved at spænde / løsne knivenes samleskruer. Pas på
ikke at spænde for hårdt! Ved for hård sammenspænding udvikles varme!
Sværdet smøres jævnligt med en tynd olie. Sprayolie af god kvalitet anbefales.
Vedligeholdelsesskema
Opstart
1. gang
Hver 25
timers drift
Hver 50
timers drift
Hver 100
timers drift
Bemærkning
Motor
Kontrol af brændstof system
for evt. utæthed
X
Kontrol for løse bolte og
skruer X
Fjern blade og andet fra
cylinderens køleribber
X X X
Rengør indsugnings-
filterelementet – udskift om
nødvendig
X X X
Rengør og juster tændrøret X X X Elektrode-
afstand 0,6 – 07 mm.
Rengør brændstoftank
X
X
Efterspænd cylinderbolte
X
Efterspænd alle bolte og
skruer X
Kontroller lyddæmperen for
indvendig tilkoksning
X
Sværd
Efterse knivene
X
X
X
X
Juster knivenes samleskruer
X
X
X
X
Efterspænd skruerne i
gearkassen
X X X X
Smør gearkassens fedtnippel
X X X X
Brug
varmebestandig fedt.
Smøring af sværd
Hver ½ time
Tynd olie evt. spray

5 MAN 9042857 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
Opbevaring:
Efter endt brug rengøres hele maskinen. Tanken tømmes for benzin. Sværdet og
gearkassen smøres, og maskinen anbringes et tørt sted. Sværdet beskyttes af
medleverede beskyttelsesskærme.
Teknisk data:
Vægt 5,8 kg.
Vibrationer i
håndtag
Under 15 m/s²
Lydniveau Under 102 dB(A)
Sværd
56 cm. lang – tanddeling: 28 mm.
Træk
Automatisk centrifugal kobling
Motor
22,5 cm3. luftkølet, to-takt benzinmotor
Ydelse
1 Hk / 7.500 Omdr. / min.
Tankindhold
0,5 l.
Brændstof Blyfri (oktan 92) olieblandet benzin. (Blandingsforhold 50 : 1 = 2%)
Olietype To-takt olie af god kvalitet. (Syntetisk eller delsyntetisk)
Karburator
Membran type
Tændrør
Elektrodeafstand 0,6 – 0,7 mm.
Starter
Håndbetjent rekylstart.

6 MAN 9042857 DK V3
P. Lindberg A/S Sdr. Ringvej 1 www.p-lindberg.dk
Tlf: 70212626 DK6600 Vejen e-mail: [e-mail]
EU Overensstemmelseserklæring:
Vi forbeholder os ret til uden foregående varsel at ændre de tekniske parametre og specifikationer for dette produkt.

Art.: 9042857
Bensindriven häcksax
22,5 cm3motor
Myrangatan 4 – 745 37 Enköping - Tel. [phone] –
[e-mail]
www.p-lindberg.se
S
Original
Bruksanvisning

2 MAN 9042857 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Art.: 9042857 - Häcksax
Beskrivning: Bensindriven 22,5cc vibrationsdämpad häcksax med 56 cm
dubbelverkande skärning.
Avsedd använding: Får bara användas som bruksanvisningen anger – all annan
användning anses som felaktig.
Översikt:
1
Klippskär 5
Rekylstart 9
Gasknapp
2
Skärskydd 6
Tankning 10
Lås svängbart handtag
3
Skyddskåpa 7
Stoppkontakt 11
Luftfilter
4
Fronthandtag 8
Gasreglage
Säkerhet:
• Låt inte personer under 18 år använda häcksaxen.
• Håll säkert avstånd, minst 10m till andra människor när häcksaxen är i bruk.
• Maskinen ska alltid användas med båda händerna.
• Vid reparation av maskinen, skall den placeras på en ren och plan yta
och med tändstiftshatten avmonterad.
• Använd alltid handskar, skyddsglasögon och hörselskydd när
maskinen används.
• På grund av avgaser bör saxen inte användas i växthus eller slutna
utrymmen.
• Var särskilt uppmärksam på svärdets skarpa knivar och den skada de
kan orsaka.
• Observera brandfaran i samband med ljuddämparen som avger värme.

3 MAN 9042857 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Använding:
Uppstart
• Fyll oljeblandad blyfri bensin. (Blandningsförhållande 50 : 1 =
2%). Använd alltid fräsch bensin. Förvaringstid max. 2 månader.
• Tryck 2 eller 3 gånger på kallstartspumpen (liten genomskinlig
gummiboll på förgasaren).
• Aktivera choken och ge motorn lite gas.
• Dra i starthandsnöret (dra inte snöret hela vägen upp).
• När motorn startat stryp choken gradvis.
• Låt motorn gå 2 till 3 minuter utan belastning innan användning.

4 MAN 9042857 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Underhåll:
Knivar slipas vid behov. Fil eller vinkelslip kan användas.
Justering av knivarna görs genom att spänna/ lossa monteringsskruvarna. Var
noga med att inte dra åt för hårt! Genom hård fastspänning utvecklas värme!
Svärdet smörjs med en tunn olja, olja av god kvalitet rekommenderas.
Motor
Underhållsschema Start
Varje 25
timmars
drift.
Varje 50
timmars
drift.
Varje 100
timmars
drift.
Kommentar
Kontrollera
bränslesystemet för
någon läcka.
X
Kontrollera lösa bultar
samt skruvar.
X
Ta bort löv och skräp från
cylinderns kylflänsar.
X X X
Rengör sug filterelementet
- byt ut vid behov.
X X X
Rengör och justera
tändstiftet.
X X X Elektrod avstånd:
0,6 – 07 mm.
Rengör bränsletanken.
X
X
Efterspänn cylinderbultar. X
Efterspänn alla
bultar och skruvar.
X
Kontrollera ljuddämpare
X
Svärd
Se över knivar
X
X
X
X
Justera knivarnas skruvar. X X X X
Dra åt skruvarna i
växellådan.
X X X X
Smörj växellådans
smörjnippel.
X X X X
Använd
värmebe-
ständigt fett
Smörjning av svärd.
X
X
X
X
Tunn olja. (Spray)

5 MAN 9042857 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
Lagring:
Efter användning, rengör hela maskinen. Tanken töms på bensin. Svärd och
växellåda smörjs och maskinen placeras på ett torrt ställe. Svärdet skyddas av
de medföljande skyddande skärmarna.
Tekniska data:
Vikt 5,8 kg.
Vibrationer i handtag Under 15 m/s²
Ljudnivå
Under 102 dB(A)
Svärd 56 cm lång – tanddelning: 28 mm
Automatisk centrifugal koppling
Motor
22,5 cm3. lyftkyld, tvåtakts bensinmotor
Motor
1 HK / 7.500 rpm
Tankinnehåll
0,5 l
Bränsle
Blyfri (oktan 95) oljeblandad bensin.
(Blandningsförhållande 50 : 1 = 2%)
Olja
Två-takts olja av god kvalitet.
(Syntetisk eller delsyntetisk)
Förgasare
Membran typ
Tändstift
Elektrodavstånd 0,6 – 0,7 mm.
Start
Rekylstart

6 MAN 9042857 SE V2
P. Lindberg Myrangatan 4 www.p-lindberg.se
Tel: [phone] Enköping e-mail: [e-mail]
EU-försäkran om överensstemmelse:
Vi förbehåller oss rätten att ändra produktens tekniska parametrar och specifikationer utan föregående meddelande.

Artikelnr.: 9042857
Benzinbetriebene Heckenschere,
22,5 cm³ Motor
P-Lindberg GmbH – Flensburger Str. 3 – D-24969 Großenwiehe
Tel. [phone] Fax. [phone]
www.p-lindberg.de
D
Original
Betriebsanweisung

2 MAN 9042857 DE V2
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Benzinbetriebene Heckenschere - Artikelnr. 9042857
Beschreibung: Benzinbetriebene 22,5cm3Motor-Heckenschere mit
Vibrationsdämpfung und 56 cm doppelseitigem Sägeaggregat.
Zweckmäßige Verwendung: Darf ausschließlich wie in diesem Handbuch
beschrieben verwendet werden. Jegliche andere Art der Anwendung wird als falsch
angesehen.
Übersicht
1
Sägeschwert
5
Zugstarter
9
Gas-Knopf
2
Schutzabdeckung
6
Kraftstofftank
10
Sperre für Drehgriff
3
Schutzabdeckung
7
Aus-Schalter
11
Luftfilter
4
Vorderer Griff
8
Auslöser für
Gasknopf
Sicherheit
•Darf nicht von Personen unter 18 Jahren verwendet werden.
•Sorgen Sie für einen Sicherheitsabstand von mind. 10 m zu anderen Personen,
wenn Sie die Heckenschere verwenden.
•Die Maschine muss stets mit beiden Händen bedient werden.
•Bei Reparaturen und Wartungen muss die Maschine auf einer sauberen und
ebenen Unterlage platziert werden. Die Zündrohrabdeckung muss dabei
abmontiert sein.
•Verwenden Sie stets Handschuhe, Schutzbrillen und Gehörschutz, wenn Sie die
Maschine bedienen.
1
2
3
4
5
6
7
8
9
10
11

3 MAN 9042857 DE V2
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
•Wegen der Abgase darf die Heckenschere nicht in Gewächshäusern und
anderen geschlossenen Räumen eingesetzt werden.
•Bitte achten Sie besonders auf die scharfen Messer des Schwerts.
•Machen Sie sich in Bezug auf die Hitzeabgabe des Schalldämpfers die
Brandgefahr bewusst.
Verwendung
Inbetriebnahme:
•Füllen Sie eine Mischung aus Öl und bleifreiem Benzin ein. (Mischverhältnis 50: 1 =
2%).
Verwenden Sie stets ein frisches Benzingemisch. Lagerungszeit max. 2 Monate.
•Drücken Sie den Pumpball drei Mal. (Kleiner durchsichtiger Gummiball am
Vergaser).
•Aktivieren Sie den Choker.
•Geben Sie etwas Gas.
•Ziehen Sie den Startgriff (vermeiden Sie es, die Schnur ganz herauszuziehen).
•Wenn der Motor angesprungen ist, wird der Choker langsam weggeschaltet.
•Lassen Sie den Motor vor der Verwendung zwei bis drei Minuten ohne
Belastung laufen.

4 MAN 9042857 DE V2
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Wartung
Die Messer müssen bei Bedarf geschliffen werden. Dazu können eine Feile oder ein
Winkelschleifer verwendet werden.
Das Einstellen der Messer erfolgt durch das Spannen/Lösen der
Verbindungsschrauben an den Messern. Achten Sie darauf, diese nicht zu fest
anzuziehen! Bei zu festem Anziehen entsteht Hitze!
Das Schwert wird regelmäßig mit einem dünnflüssigen Öl geschmiert. Es wird
qualitativ hochwertiges Sprayöl empfohlen.
Wartungstabelle
Beginn,
1. Mal
Nach je
25 Stunde
n Betrieb
Nach je
50 Stunden
Betrieb
Nach je
100 Stunde
n Betrieb
Anmerkung
Motor
Kontrolle des
Kraftstoffsystems auf evtl.
Leckage
X
Kontrolle, lose Bolzen und
Schrauben
X
Entfernen Sie Blätter und
Sonstiges von den
Kühllamellen des Zylinders
X X X
Reinigen Sie das Ansaugfilter-
element – bei Bedarf Tausch
X X X
Reinigen Sie das Zündrohr und
stellen Sie es ein
X X X
Elektroden-abstand
0,6 - 0,7 mm.
Reinigen Sie den Kraftstofftank
X
X
Zylinderbolzen nachziehen
X
Ziehen Sie alle Bolzen und
Schrauben nach
X
Kontrollieren Sie den
Schalldämpfer auf
Verschlacken im Inneren
X
Schwert
Kontrollieren Sie die Messer
X
X
X
X
Stellen Sie die Verbindungs-
schrauben der Messer ein
X X X X
Ziehen Sie die Schrauben im
Getriebe nach
X X X X
Schmieren Sie die Fettnippel
des Getriebes X X X X
Verwenden Sie
hitzebeständiges
Fett.
Schmieren des Schwerts
Alle ½ Stunde
Dünnflüssiges Öl,
evtl. Spray

5 MAN 9042857 DE V2
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
Aufbewahrung
Nach der Verwendung muss die gesamte Maschine gereinigt werden. Das Benzin wird
aus dem Tank abgelassen. Das Schwert und das Getriebe werden geschmiert, die
Maschine an einem trockenen Ort aufbewahrt. Das Schwert wird mit der
mitgelieferten Schutzabdeckung geschützt.
Technische Daten
Gewicht
5,8 kg.
Vibrationen am
Griff
Unter 15 m/s²
Geräuschpegel
Unter 102 dB(A)
Schwert
56 cm lang – Zahnteilung: 28 mm.
Kupplung
Automatische Zentrifugalkupplung
Motor 22,5 cm
3
, Luftkühlung, 2-Takt-Benzinmotor
Leistung
1 PS/7.500 Umdr. /Min.
Tankinhalt
0,5 l.
Brennstoff
Bleifrei (Oktan 92), Öl-Benzin-Gemisch (Mischverhältnis 50: 1 =
2%)
Öltyp
Qualitativ hochwertiges 2-Takt-Öl (vollsynthetisch oder
teilsynthetisch)
Vergaser
Membrantyp
Zündrohr
Elektrodenabstand 0,6 - 0,7 mm.
Starter
Manueller Zugstarter.

6 MAN 9042857 DE V2
P. Lindberg GmbH Flensburger Str. 3 www.p-lindberg.de
Tel. [phone] D-24969 Großenwiehe E-mail: [e-mail]
EU-Konformitätserklärung
Wir behalten uns das Recht vor, ohne vorherige Ankündigung, die technischen Parameter und Spezifikationen für dieses Produkt zu
ändern.
