Operating Instructions
Air Conditioner
Indoor Unit Outdoor Unit
CS-E24LKES CU-E24LKE
CS-E28LKES CU-E28LKE
ENGLISH 2 ~ 7
Before operating the unit, read these operating
instructions thoroughly and keep them for future
reference.
FRANÇAIS 8 ~ 13
Avant d’utiliser l’appareil, lisez ce mode d’emploi
dans son intégralité et conservez-le pour toute
référence ultérieure.
ESPAÑOL 14 ~ 19
Antes de utilizar la unidad, sírvase leer
atentamente estas instrucciones de
funcionamiento y conservarlas como futuro
elemento de consulta.
DEUTSCH 20 ~ 25
Bevor Sie das Gerät in Betrieb nehmen, lesen
Sie bitte diese Bedienungsanleitung aufmerksam
durch und bewahren Sie sie für die künftige
Verwendung auf.
ITALIANO 26 ~ 31
Prima di utilizzare l’unità si prega di leggere
attentamente le istruzioni e di conservare questo
opuscolo per potervi fare riferimento in futuro.
QUICK GUIDE
QUICK GUIDE
GUIDE RAPIDE
GUIDE RAPIDE
GUÍA RÁPIDA
GUÍA RÁPIDA
KURZANLEITUNG
KURZANLEITUNG
GUIDA RAPIDA
GUIDA RAPIDA

2

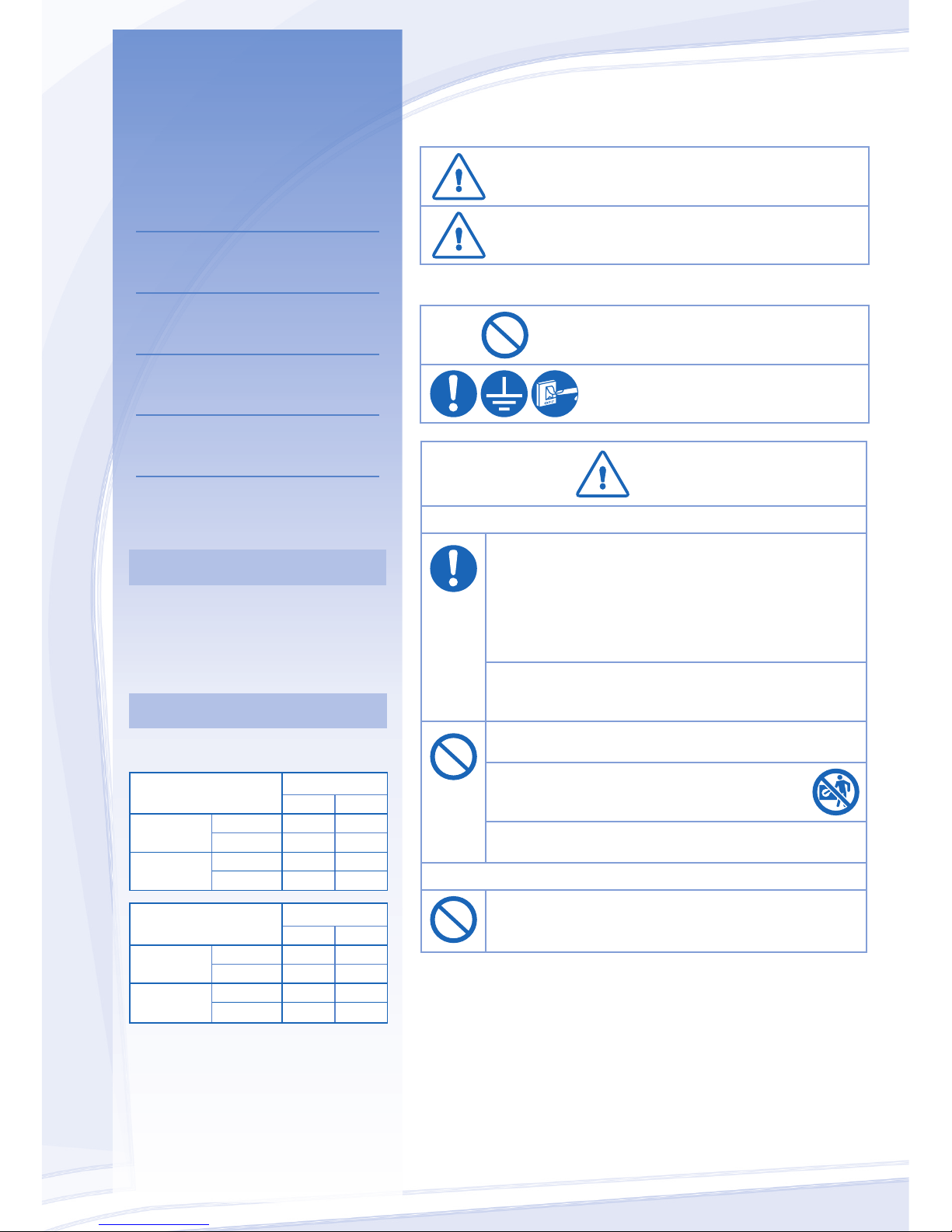

SAFETY PRECAUTIONS
To prevent personal injury, injury to others, or property damage, please
comply the following.
Incorrect operation due to failure to follow instructions may cause harm or
damage, the seriousness of which is classified as below:
WARNING
WARNING
This sign warns of death or serious injury.
CAUTION
CAUTION
This sign warns of injury or damage to
property.
The instructions to be followed are classified by the following symbols:
This symbol denotes an action that is
PROHIBITED.
These symbols denote an actions that
is COMPULSORY.
WARNING
WARNING
INDOOR UNIT AND OUTDOOR UNIT
This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
Children should be supervised to ensure that they do not
play with the appliance.
Please consult authorized dealer or specialist to repair,
install, remove and reinstall the unit. Improper installation
and handling will cause leakage, electric shock or fire.
Do not install the unit in a potentially explosive or flammable
atmosphere. Failure to do so could result in fire accident.
Do not insert your fingers or other objects into the
air conditioner indoor or outdoor unit, rotating parts
may cause injury.
Do not touch the outdoor unit during lightning, it may cause
electric shock.
REMOTE CONTROL
Do not allow infants and small children to play with the
remote control to prevent them from accidentally swallowing
the batteries.
Thank you for purchasing
Panasonic Air Conditioner
TABLE OF CONTENTS
TABLE OF CONTENTS
SAFETY PRECAUTIONS
2~3
REMOTE CONTROL
4~5
INDOOR UNIT
6
TROUBLESHOOTING
7
INFORMATION
32~35
QUICK GUIDE
BACK COVER
NOTE
NOTE
The illustrations in this manual are for
explanation purposes only and may
differ from the actual unit. It is subjected
to change without notice for future
improvement.
OPERATION CONDITION
OPERATION CONDITION
Use this air conditioner under the following
temperature range
Temperature (°C) Indoor
*DBT *WBT
COOLING Max. 32 23
Min. 16 11
HEATING Max. 30 -
Min. 16 -
Temperature (°C) Outdoor
*DBT *WBT
COOLING Max. 43 26
Min. 16 11
HEATING Max. 24 18
Min. -5 -6
NOTICE:
• This model is not suitable for 24 hours
non-stopping operation in heating
mode below -5°C. When the outdoor
temperature is below -5°C and you use
this model out of above conditions, the
outdoor unit might be frozen up and stop
operation for protection control.
* DBT: Dry bulb temperature
* WBT: Wet bulb temperature

ENGLISH
3
CAUTION
CAUTION
INDOOR UNIT AND OUTDOOR UNIT
Do not wash the indoor unit with water, benzene,
thinner or scouring powder.
Do not use for other purpose such as
preservation of food.
Do not use any combustible equipment in front of
the airflow outlet to avoid propagate fire.
Do not expose directly to cold air for a long
period.
Do not sit or step on the unit, you may
fall down accidentally.
Do not touch the sharp aluminium fin,
sharp parts may cause injury.
Do not switch ON the indoor when waxing the
floor. After waxing, aerate the room properly
before operating the unit.
Do not install the unit in oily and smoky areas.
Ensure drainage pipe is connected properly.
Otherwise, leakage may occur.
Aerate the room regularly.
After long period of use, make sure the
installation rack is not deteriorate to prevent the
unit falls down.
REMOTE CONTROL
Do not use rechargeable (Ni-Cd) batteries.
It may damage the remote control.
Remove the batteries if the unit is not going to be
used for a long period of time.
New batteries of the same type must be inserted
following the polarity stated to prevent
malfunction of the remote control.
WARNING
WARNING
POWER SUPPLY
Do not use modified cord,
joint cord, extension cord or
unspecified cord to prevent
overheat and fire.
Do not share the same power outlet with other
equipment to prevent overheat and fire.
Do not operate with wet hands to prevent electric
shock.
If the supply cord is damage, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
Strongly recommended to be installed with Earth
Leakage Circuit Breaker (ELCB) or Residual
Current Device (RCD) to prevent electric shock
or fire.
This equipment must be earthed to prevent
electrical shock or fire.
In case of emergency or abnormal conditions
(burnt smell, etc), turn off the power supply, and
please consult authorized dealer.
Prevent electric shock by switch off the power
supply when:
- Before cleaning or servicing.
- Extended non-use.
- Abnormally strong lightning activity.
Air inlet
Air inlet
Air Outlet
Air Outlet
Air Outlet
Air Outlet
Air inlet
Air inlet
Air inlet
Air inlet
Indoor
Unit
Power
Supply
Remote
Control
Outdoor
Unit

4

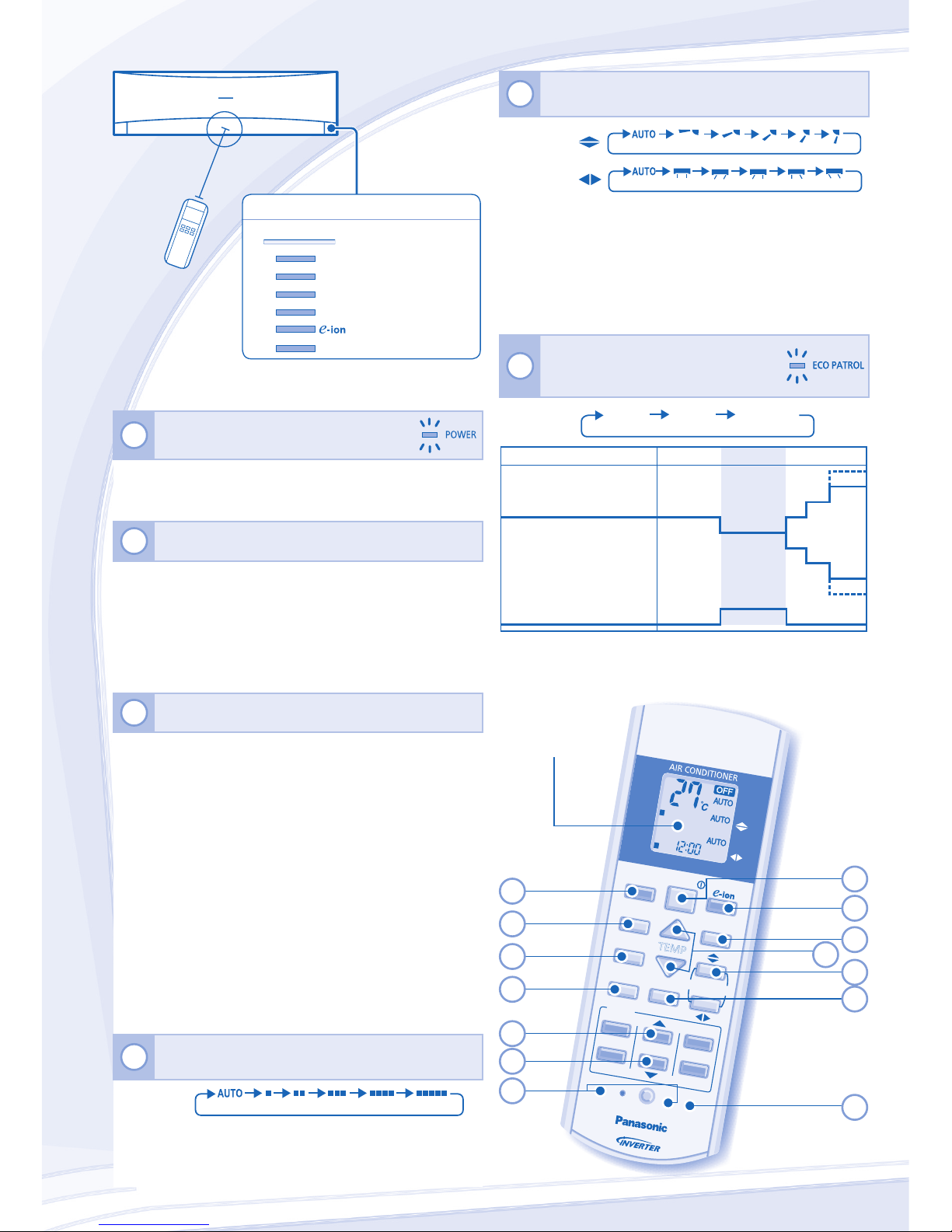

REMOTE CONTROL
5TO ADJUST AIRFLOW DIRECTION (5 OPTIONS)
AIR SWING
• Keeps the room ventilated.
• In COOL/DRY mode, if AUTO is set, the louver swing
left/right and up/down automatically.
• In HEAT mode, if AUTO is set, the horizontal louver fix at
predetermined position. The vertical louver swing left/right
after the temperature rises.
6TO MONITOR HUMAN PRESENCE
& ACTIVITY FOR ENERGY SAVING
ECO
PATROL
ECO 1 ECO 2 ECO OFF
+3°C
-3°C
Heat Source & Movement Low High
+2°C
-2°C
Set Temperature
None
-1°C
Set Fan Speed
COOL/
DRY Mode
HEAT Mode
*≤Medium
Fan
+1 tap
• — ECO 1 - To optimize comfort and energy saving.
• --- ECO 2 - To maximize energy saving.
* Applicable during COOL/DRY Mode only.
Press the remote control’s button
1TO TURN ON OR OFF THE UNIT
• Please be aware of the OFF indication on the remote
control display to prevent the unit from starting/stopping
improperly.
2TO SET TEMPERATURE
• Selection range: 16˚C ~ 30˚C.
• Operating the unit within the recommended temperature
could induce energy saving.
HEAT mode : 20˚C ~ 24˚C.
COOL mode : 26˚C ~ 28˚C.
DRY mode : 1˚C ~ 2˚C lower than room temperature.
3TO SELECT OPERATION MODE
AUTO mode - For your convenience
• During operation mode selection the power indicator
blinks.
• Unit selects operation mode every 10 minutes according
to temperature setting and room temperature.
HEAT mode - To enjoy warm air
• Unit takes a while to warm up. The power indicator blinks
during this operation.
COOL mode - To enjoy cool air
• Use curtains to screen off sunlight and outdoor heat to
reduce power consumption during cool mode.
DRY mode - To dehumidify the environment
• Unit operates at low fan speed to give a gentle cooling
operation.
4TO SELECT FAN SPEED (5 OPTIONS)
FAN
S
PEED
• For AUTO, the indoor fan speed is automatically adjusted
according to the operation mode.
Maximum
distances: 8m
INDICATOR
PATROL SENSOR (Blue)
POWER (Green)
TIMER (Orange)
QUIET (Orange)
POWERFUL (Orange)
(Blue)
ECO PATROL (Green)
MILD
DRY
FAN
SPEED
AIR
SWING
FAN SPEED
ECO
PATROL PATROL/
MILD DRY
COOLING
MODE
QUIET
TEMP
OFF/ON
AIR SWING
POWERFUL
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
AUTO
HEAT
COOL
DRY
E24LKES, E28LKES
4
5
2
10
3
9
11
12
14
Remote
Control display
13
6
8
1
7

ENGLISH
5

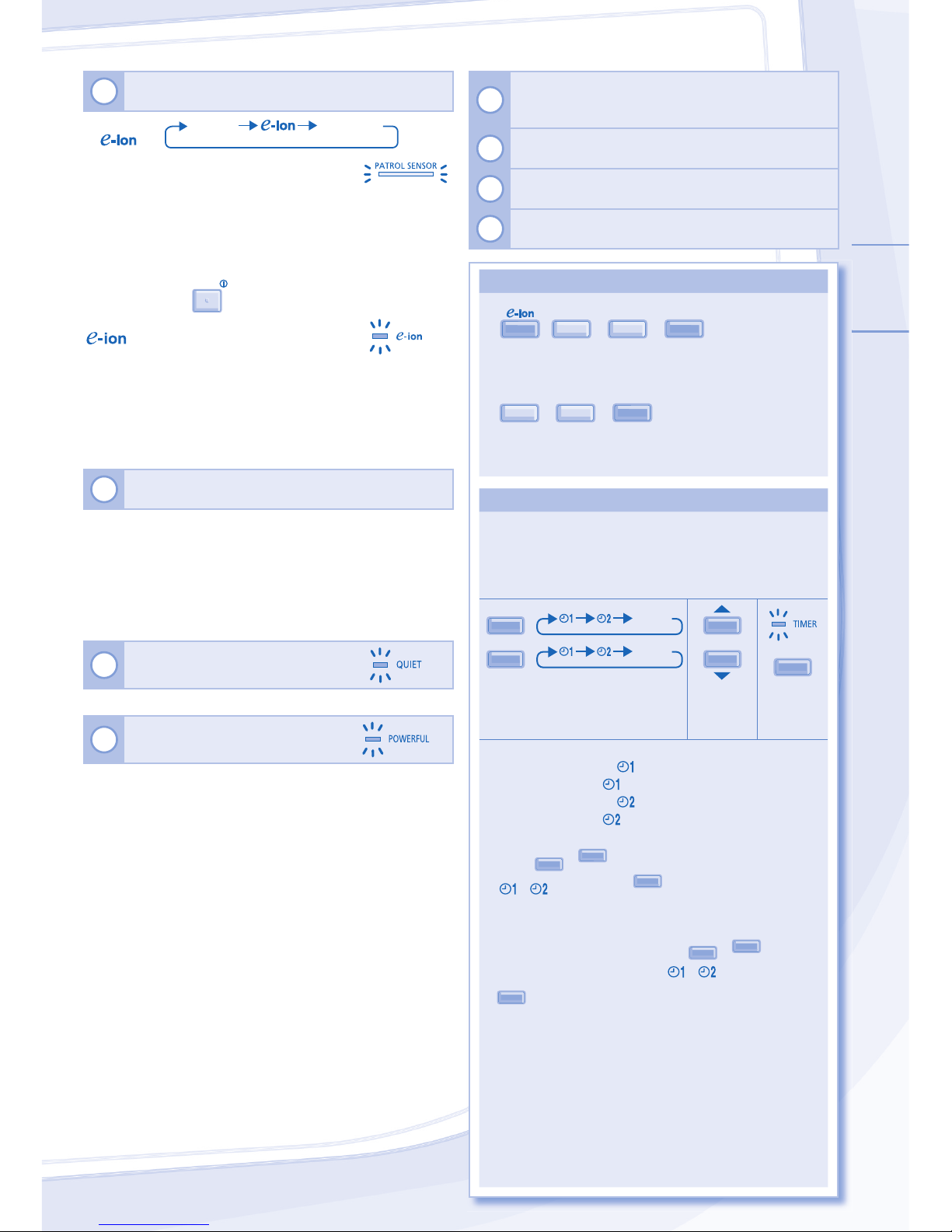

NOTES
NOTES
PATR
O
L/
,
Q
UIET
,
P
O
WERFUL
,
ECO
PATROL
• Can be activated in all modes and can be cancelled
by pressing the respective button again.
Q
UIET
,
P
O
WERFUL
,
ECO
PATROL
• Can not be selected at the same time.
• Can not be activated during “MILD DRY COOLING”
operation is activated.
TO SET THE TIMER
TO SET THE TIMER
• 2 sets of ON and OFF timers are available to turn ON
or OFF the unit at different preset time.
• Complete below procedures to set each timer:
ON
OFF
1
Cancel
Cancel 2
S
ET
Select ON or OFF timer Set the
time Confirm
• Example of application at living room:
Morning: ON at 07:00 (Wake up)
OFF at 08:00 (Out for work)
Evening: ON at 17:00 (Back home)
OFF at 22:00 (Sleep)
• To cancel ON or OFF timer, press
O
Nor OFF to
select respective or then press CANCEL.
• If timer is cancelled manually or due to power failure,
you can restore the timer again by pressing
O
Nor
OFF to select respective or then press SET .
• Upcoming timer will be displayed and will be activated
in sequence.
• When ON Timer is set, the unit may start earlier (up
to 30 minutes) before the actual set time in order to
achieve the desired temperature on time.
• Timer operation is based on the clock set in the
remote control and repeats daily once set. For clock
setting, please refer to Remote Control Preparation at
back cover.
7TO ENJOY CLEAN & FRESH AIR
PATROL/ PATROL
NORMAL
PATROL - To monitor air quality
• Detects air quality; e-ion operation activates when air
quality is at dirty level.
• Can be activated even when the unit is turned off.
• Patrol starts automatically with the unit switched on with
OFF/ON
.
- To freshen and purify the air
• Generates negative ions to produce fresh air effect and
attract dust which will then be captured at the positively
charged e-ion filters.
• Can be activated even when the unit is turned off. In this
condition, fan speed and air swing can not be adjusted.
8TO IMPROVE HUMIDITY AND MOISTURE LEVEL
• This operation reduces air dryness and provides you with
a comfortable living environment during COOL mode only.
• When vertical airflow direction is set to AUTO, it stops at
lower position to avoid cold air contact. However, you can
adjust the louver direction manually.

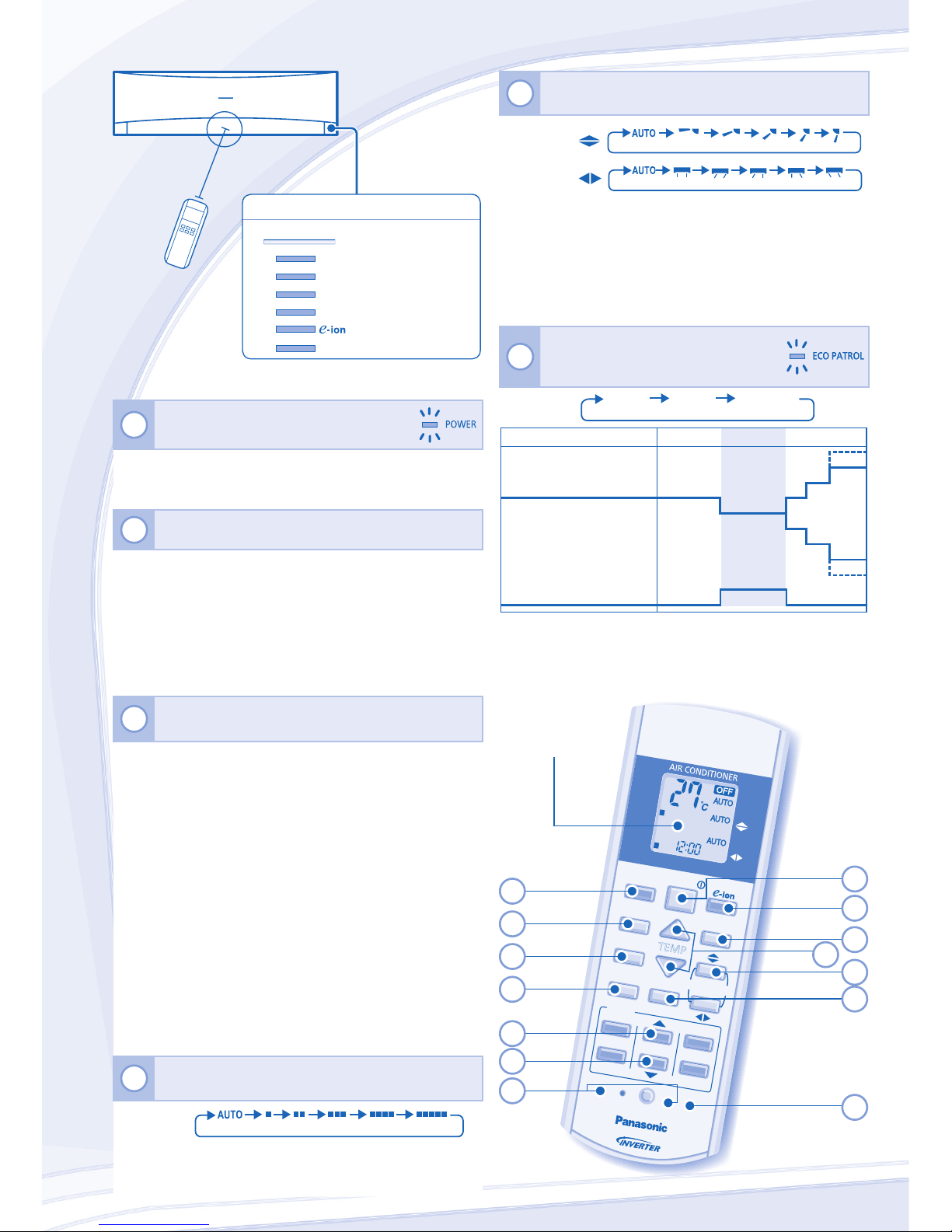

9TO ENJOY QUIET
ENVIRONMENT
• This operation reduces airflow noise.
10 TO ACHIEVE TEMPERATURE
QUICKLY
• This operation will stop automatically after 20 minutes.
11 Press and hold for 5 seconds to dim or restore the
unit’s indicator brightness.
12 Press and hold for approximately 10 seconds to
show temperature setting in °C or °F.
13 Press to restore the remote control’s default setting.
14 Not used in normal operations.

6
1INDOOR UNIT
• Wipe the unit gently with a soft, dry cloth.
2FRONT PANEL
Remove Front Panel
• Raise and pull to remove the front panel.
• Wash gently and dry.
Close Front Panel
• Press down both ends of the front panel to close it
securely.
3RECEIVER
4ALUMINIUM FIN
5ECO PATROL SENSOR
6HORIZONTAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
7VERTICAL AIRFLOW DIRECTION LOUVER
• Do not adjust by hand.
8AUTO OFF/ON BUTTON
• Use when remote control is misplaced or malfunction.
Action Mode
Press once. Auto
Press and hold until 1 beep is heard,
then release. Cooling
Press and hold until 1 beep is heard,
then release.
Press again until 2 beeps, then release. Heating
Press the button to turn off.
9e-ion CHARGING WIRE
10 e-ion FILTERS
• Clean the filters regularly.
• Wash/rinse the filters gently with water to avoid damage
to the filter surface.
• Dry the filters thoroughly under the shade, away from
fire or direct sunlight.
• Replace any damage filter.
11 ACTIVE e-ion GENERATOR
Clean with dry cotton bud.
• Active e-ion generator cleaning is
recommended every 6 months.
CAUTION
•Switch off the power supply before cleaning.
•Do not touch the aluminium fin, sharp parts may cause injury.
INDOOR UNIT
5ECO PATROL SENSOR
• Do not hit or violently press the
sensor or poke it with a sharp
object. This can lead to damage
and malfunction.
• Do not place large objects near
the sensor and keep heating units
or humidifiers of the sensor’s
detection area. This may lead to
sensor malfunction.
2
3
5
7
8
1
4
6
9
10
11
9, 10 , 11 e-ion AIR PURIFYING
SYSTEM
• Do not touch during operation
WASHING INSTRUCTIONS
WASHING INSTRUCTIONS
HINT
HINT
• Do not use benzene, thinner or scouring powder.
• Use only soap ( pH7) or neutral household detergent.
• Do not use water hotter than 40°C.
• To ensure optimal performance of the unit, cleaning
maintenance have to be carried out at regular intervals.
Dirty unit may caused malfunction and you may retrieve
error code “H99”. Please consult authorized dealer.

ENGLISH
7

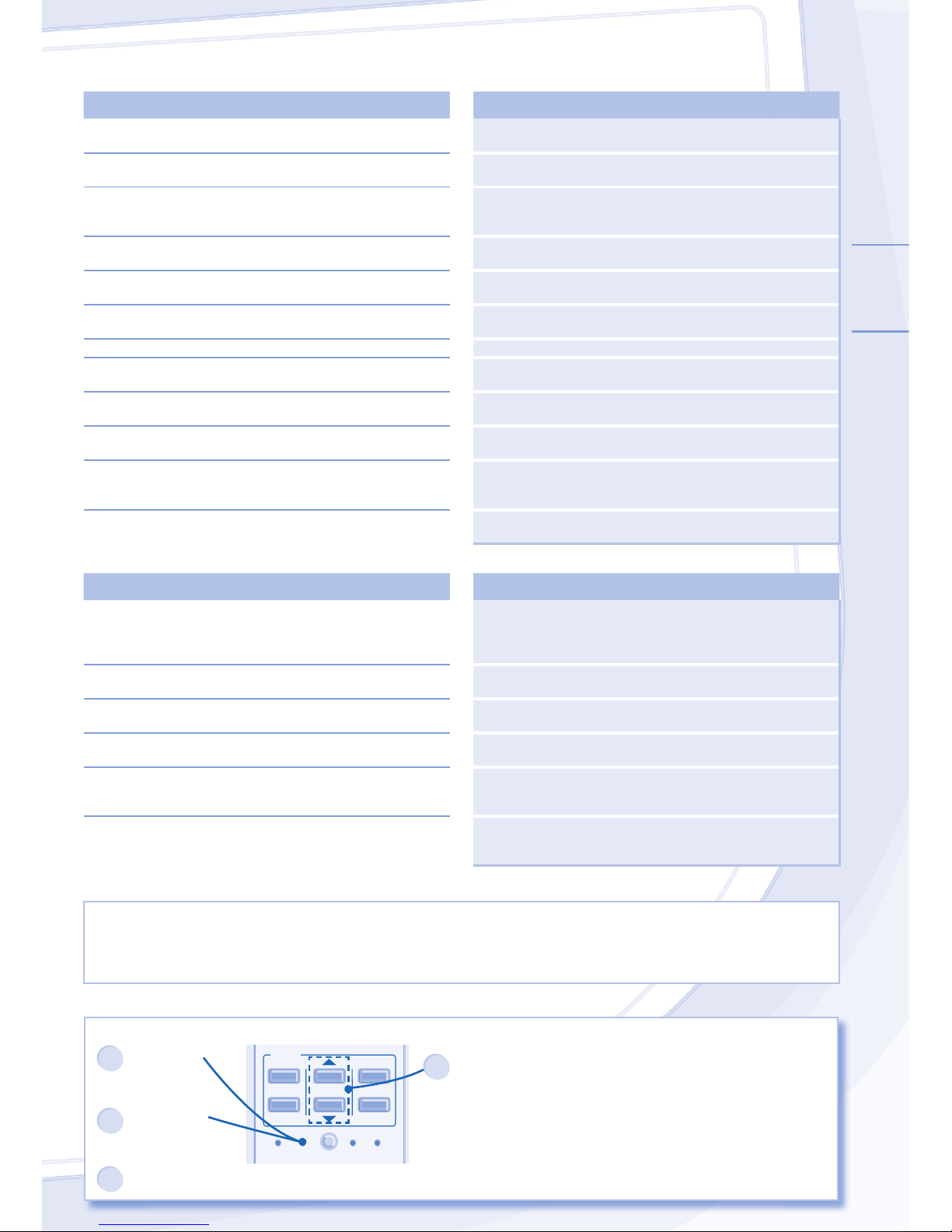

TROUBLESHOOTING
The following symptoms do not indicate malfunction.
The following symptoms do not indicate malfunction.
SYMPTOM
SYMPTOM
CAUSE
CAUSE
Mist emerges from indoor unit. ►• Condensation effect due to cooling process.
Water flowing sound during operation. ►• Refrigerant flow inside the unit.
The room has a peculiar odour. ►• This may due to damp smell emitted by the wall, carpet,
furniture or clothing.
Indoor fan stops occasionally during automatic fan speed
setting.
►• This helps to remove the surrounding odours.
Airflow continues even after operation has stopped. ►• Extraction of remaining heat from the indoor unit
(maximum 30 seconds).
Operation is delayed a few minutes after restart. ►• The delay is a protection to the unit’s compressor.
Outdoor unit emits water/steam. ►• Condensation or evaporation occurs on pipes.
Timer indicator is always on. ►• The timer setting repeats daily once set.
Power indicator blinks during HEAT mode with no warm air
supply (and louver is closed).
►• The unit is in defrost mode (and AIR SWING is set to
AUTO).
Indoor fan stops occasionally during heating operation. ►• To avoid unintended cooling effect.
Power indicator blinks before the unit is switched on. ►• This is a preliminary step in preparation for the operation
when the ON timer has been set.
Cracking sound during operation. ►• Changes of temperature cause the expansion/
contraction of the unit.
Check the following before calling for servicing.
Check the following before calling for servicing.
SYMPTOM
SYMPTOM
CHECK
CHECK
Heating/Cooling operation is not working efficiently. ►• Set the temperature correctly.
• Close all doors and windows.
• Clean or replace the filters.
• Clear any obstruction at the air inlet and air outlet vents.
Noisy during operation. ►• Check if the unit has been installed at an incline.
• Close the front panel properly.
Remote control does not work.
(Display is dim or transmission signal is weak.)
►• Insert the batteries correctly.
• Replace weak batteries.
The unit does not work. ►• Check if the circuit breaker is tripped.
• Check if timers have been set.
The unit does not receive the signal from the remote
control.
►• Make sure the receiver not obstructed.
• Certain fluorescent lights may interfere with signal
transmitter. Please consult authorized dealer.
Patrol sensor or e-ion indicator on the indoor unit is
blinking.
►• Stop Patrol or e-ion operation then restart. If the patrol
sensor or e-ion indicator still blinking, please consult
authorized dealer.
Notes on “ECO PATROL SENSOR”
Notes on “ECO PATROL SENSOR”
• Sensor may not detect moving objects further than 7m away or beyond detection angle.
• Sensor sensitivity is influenced by indoor unit location, movement speed, temperature range, etc.
• The sensor may mistakenly detects pets, sunlight, certain lighting, fluttering curtains and light reflection as human being.
The unit stops and the timer indicator blinks.
Use remote control to retrieve error code.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1Press for 5
seconds.
3Press for 5
seconds to
quit checking.
2Press until you hear
beep sound, then jot
down the error code.
Note:
• For certain error, you may
restart the unit with limited
operation with 4 beeps
during operation starts.
4Turn the unit off and reveal the error code to authorized dealer.

8

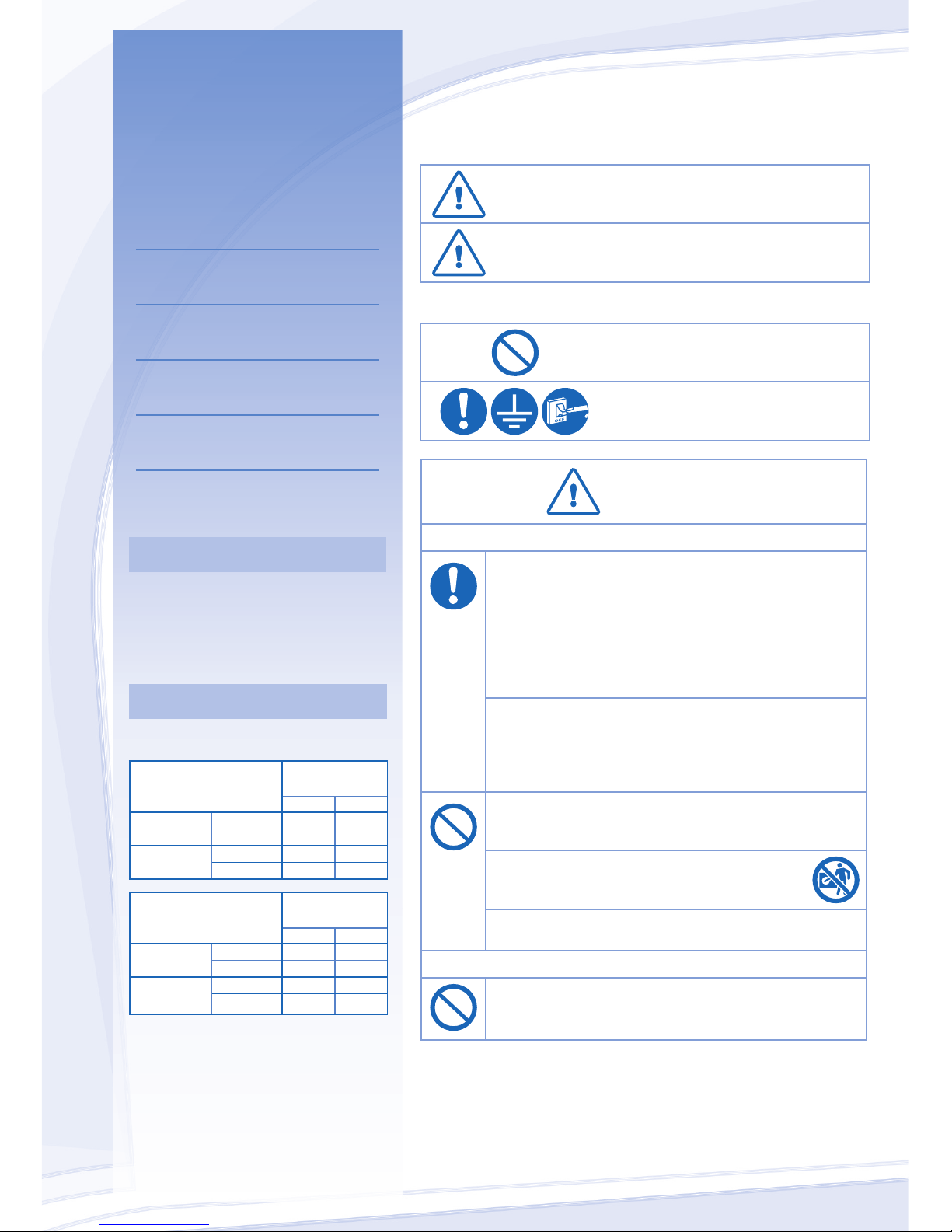

CONSIGNES DE SÉCURITÉ
Pour éviter des blessures corporelles sur vous-même et sur les autres ou
des dégâts matériels, respectez les instructions ci-dessous.
Tout dysfonctionnement dû au non-respect des instructions peut
occasionner des nuisances ou des dégâts dont la gravité est classée
comme décrit ci-après:
AVERTISSEMENT
AVERTISSEMENT
Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
graves ou mortelles.
ATTENTION
ATTENTION
Ce symbole signale la présence d’un
danger pouvant provoquer des blessures
corporelles ou des dégâts matériels.
Les instructions à respecter sont classées d’après les symboles suivants:
Ce symbole désigne une action
INTERDITE.
Ces symboles désignent des
actions OBLIGATOIRES.
AVERTISSEMENT
AVERTISSEMENT
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
Cet appareil n’est pas conçu pour être utilisé par
des personnes (y compris les enfants) aux capacités
physiques, sensorielles ou mentales diminuées, ou
manquant d’expérience ou de connaissances, sauf si une
personne responsable de leur sécurité leur a expliqué le
fonctionnement de l’appareil et les garde sous surveillance.
Les enfants doivent être supervisés afin qu’ils ne jouent pas
avec l’appareil.
Veuillez consulter un revendeur agréé ou un spécialiste pour
la réparation, l’installation, le retrait ou le déménagement
de l’unité. Une installation et une manipulation incorrectes
pourraient occasionner des fuites, un choc électrique ou un
incendie.
N’installez pas l’appareil dans une atmosphère
potentiellement explosive ou inflammable. Sinon, il y a un
risque d’incendie.
N’insérez jamais vos doigts ou des objets dans
l’unité intérieure ou extérieure du climatiseur, les
parties tournantes peuvent causer des blessures.
Ne touchez pas l’unité extérieure au cours d’un orage, cela
pourrait provoquer un choc électrique.
TÉLÉCOMMANDE
Maintenez la télécommande hors de portée des bébés et
des enfants pour éviter qu’ils n’avalent accidentellement les
piles.
Nous vous remercions
d’avoir porté votre choix sur un
climatiseur Panasonic
TABLE DES MATIÈRES
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
8~9
TÉLÉCOMMANDE
10~11
UNITÉ INTÉRIEURE
12
DÉPANNAGE
13
INFORMATIONS
32~35
GUIDE RAPIDE
DOS DE COUVERTURE
REMARQUE
REMARQUE
Les illustrations de ce mode d’emploi
sont fournies à titre d’exemple
uniquement et peuvent présenter des
différences par rapport à l’appareil
proprement dit. Celui-ci peut être modifié
sans préavis à des fins d’amélioration.
CONDITION D’UTILISATION
CONDITION D’UTILISATION
Utilisez ce climatiseur en respectant la
plage de températures suivante
Température (°C) Unité
intérieure
*DBT *WBT
REFROIDIS-
SEMENT
Max. 32 23
Min. 16 11
CHAUFFAGE
Max. 30 -
Min. 16 -
Température (°C) Unité
extérieure
*DBT *WBT
REFROIDIS-
SEMENT
Max. 43 26
Min. 16 11
CHAUFFAGE
Max. 24 18
Min. -5 -6
ATTENTION:
• Ce modèle ne convient pas à un
fonctionnement en continu 24h/24
en mode de chauffage en cas de
températures inférieures à -5°C. Lorsque
la température extérieure est inférieure
à -5°C et que vous utilisez ce modèle en
dehors des conditions ci-dessus, l’unité
extérieure pourrait être gelée et ne plus
fonctionner pour le contrôle de protection.
* DBT: Température sèche
* WBT: Température humide

FRANÇAIS
9
AVERTISSEMENT
AVERTISSEMENT
ALIMENTATION
N’utilisez pas de cordon
modifié, de raccords, de
rallonge ou de cordon non
spécifié afin d’éviter une
surchauffe et un incendie.
Ne partagez pas la même prise d’alimentation
qu’un autre équipement afin d’éviter une
surchauffe et un incendie.
N’utilisez pas l’appareil pas avec les mains
mouillées afin d’éviter un choc électrique.
Si le cordon d’alimentation est endommagé,
il doit être remplacé par le fabriquant, par un
de ses techniciens ou par une personne qui
possède des qualifications équivalentes afin
d’éviter tout risque.
Il est fortement conseillé d’installer un
disjoncteur-détecteur de fuite à la terre (DDFT)
ou un dispositif à courant résiduel (DCR) afin
d’éviter un choc électrique ou un incendie.
Cet équipement doit être raccordé à la terre afin
d’éviter un choc électrique ou un incendie.
En cas d’urgence ou dans des conditions
anormales (odeur de brulé, etc.), débranchez
l’alimentation électrique et contactez le
revendeur autorisé.
Prévenez les chocs électriques coupant
l’alimentation :
- Avant le nettoyage ou l’entretien.
- En cas de non-utilisation prolongée.
- En cas d’activité orageuse anormalement forte.
ATTENTION
ATTENTION
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
UNITÉ INTÉRIEURE ET UNITÉ EXTÉRIEURE
Ne nettoyez pas l’unité intérieure avec de l’eau, du
benzène, du solvant ou de la poudre à récurer.
N’utilisez pas l’appareil à d’autres fins que celles
prévues, notamment pour conserver des aliments.
N’utiliser pas d’appareil à combustibles dans
la direction du flux d’air afin d’éviter toute
propagation du feu.
Évitez toute exposition directe à l’air froid
pendant une période prolongée.
Ne vous asseyez pas et ne montez
pas sur l’unité, vous risquez de
tomber accidentellement.
Ne touchez pas l’ailette pointue
d’aluminium, les parties pointues
peuvent causer des dommages.
Ne mettez pas l’unité intérieure sous tension lorsque
vous cirez le sol. Après le cirage, aérez suffisamment
la pièce avant de faire fonctionner l’unité.
Ne pas installer l’appareil dans des zones
grasses et enfumées.
Assurez-vous que le tuyau de vidange est
correctement raccordé. Sinon, une fuite peut
se produire.
Aérez régulièrement la pièce.
Après une longue période d’utilisation, assurez-
vous que le support d’installation n’est pas
détérioré afin d’éviter une chute de l’unité.
TÉLÉCOMMANDE
N’utilisez pas de piles rechargeables (Ni-Cd).
Cela pourrait endommager la télécommande.
Retirez les piles si vous envisagez de ne pas
utiliser l’appareil pendant une période prolongée.
Utilisez des piles de même type lorsque celles-
ci doivent être remplacées et introduisez-les en
respectant la polarité indiquée afin d’éviter un
mauvais fonctionnement de la télécommande.
Entrée d’air
Entrée d’air
Sortie d’air
Sortie d’air
Sortie d’air
Sortie d’air
Entrée d’air
Entrée d’air
Entrée d’air
Entrée d’air
Unité
Extérieure
Télécom-
mande
Alimen-
tation
Unité
Intérieure

10
TÉLÉCOMMANDE
5POUR AJUSTER L’ORIENTATION DU FLUX D’AIR
(5 OPTIONS)
AIR SWING
• Permet de ventiler la pièce.
• En mode REFROIDISSEMENT/DÉSHUMIDIFICATION, si
AUTO est défini, le volet oscille automatiquement vers la
gauche et la droite et vers le haut et le bas.
• En mode CHAUFFAGE, si AUTO est défini, le volet
horizontal se fixe dans une position prédéterminée. Le
volet vertical oscille vers le haut et le bas après élévation
de la température.
6
POUR SURVEILLER LA PRÉSENCE
HUMAINE ET L’ACTIVITÉ POUR
ÉCONOMISER L’ÉNERGIE
ECO
PATROL
ECO 1 ECO 2 ECO OFF
+3°C
-3°C
Source et mouvement du chauffage
Basse Élevée
+2°C
-2°C
Température réglée
Aucune
-1°C
Régler la vitesse du ventilateur
Mode
REFROIDISSEMENT/
DÉSHUMIDIFICATION
Mode DE CHAUFFAGE
*≤Ventilateur
moyen
+1 cran
• — ECO 1 - Pour optimiser le confort et les économies d’énergie.
• --- ECO 2 - Pour maximiser les économies d’énergie.
* Uniquement applicable en mode REFROIDISSEMENT/
DÉSHUMIDIFICATION.
Appuyez sur la touche de la télécommande
1POUR METTRE L’APPAREIL SOUS/
HORS TENSION
• Soyez attentif à l’indication OFF sur l’afficheur de la
télécommande afin d’éviter que l’unité ne démarre/ne
s’arrête de façon incorrecte.
2POUR RÉGLER LA TEMPÉRATURE
• Plage de sélection : 16˚C ~ 30˚C.
• Le fait de faire fonctionner l’appareil dans la plage de
température recommandée peut induire des économies
d’énergie.
MODE DE CHAUFFAGE : 20˚C ~ 24˚C.
MODE DE REFROIDISSEMENT : 26˚C ~ 28˚C.
MODE DÉSHUMIDIFICATION : Inférieure de 1°C à 2°C
par rapport à la température de la pièce.
3POUR SÉLECTIONNER UN MODE DE
FONCTIONNEMENT
MODE AUTO - Selon vos préférences
• Lors de la sélection du mode de fonctionnement, le voyant
d’alimentation clignote.
• L’unité choisit le mode d’opération toutes les 10 minutes
selon le réglage de la température ambiante.
MODE DE CHAUFFAGE - Pour un air chaud
• La chauffe de l’unité prend un peu de temps. Le témoin
d’alimentation clignote lors de cette opération.
MODE DE REFROIDISSEMENT - Pour un air frais
• Utilisez des rideaux pour faire barrage à la lumière
du soleil et à la chaleur extérieure pour réduire la
consommation d’énergie en mode de refroidissement.
MODE DÉSHUMIDIFICATION - Pour déshumidifier
l’atmosphère
• L’unité fonctionne en vitesse lente du ventilateur pour
fournir un refroidissement en douceur.
4POUR SÉLECTIONNER LA VITESSE DU
VENTILATEUR (5 OPTIONS)
FAN
S
PEED
• Pour AUTO, la vitesse du ventilateur intérieur est
automatiquement ajustée en fonction du mode de
fonctionnement.
Distance
maximale: 8m
TÉMOIN
PATROL SENSOR (Bleu)
POWER (Jaune)
TIMER (Orange)
QUIET (Orange)
POWERFUL (Orange)
(Bleu)
ECO PATROL (Jaune)
MILD
DRY
FAN
SPEED
AIR
SWING
FAN SPEED
ECO
PATROL PATROL/
MILD DRY
COOLING
MODE
QUIET
TEMP
OFF/ON
AIR SWING
POWERFUL
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
AUTO
HEAT
COOL
DRY
E24LKES, E28LKES
4
5
2
10
3
9
11
12
14
Ecran de la
télécommande
13
6
8
1
7

FRANÇAIS
11
REMARQUES
REMARQUES
PATR
O
L/
,
QUIET
,
POWERFUL
,
ECO
PATROL
• Peut être activé dans tous les modes et annulé en
appuyant à nouveau sur la touche respective.
Q
UIET
,
P
O
WERFUL
,
ECO
PATROL
• Ne peut pas être sélectionné en même temps.
• Ne peut pas être activé si le mode
« REFROIDISSEMENT SEC DOUX » est activé.
POUR RÉGLER L’HEURE
POUR RÉGLER L’HEURE
• 2 jeux de minuteurs de MARCHE et ARRÊT sont
disponibles pour allumer et éteindre l’unité à
différentes heures préréglées.
• Suivez les procédures ci-dessous pour régler chaque
minuteur :
ON
OFF
1
Cancel
Cancel 2
S
ET
Sélectionnez le mode marche (ON)
ou arrêt de la minuterie (OFF)
Réglez
l’heure Confirmez
• Exemple d’application dans un salon :
Matin : MARCHE à 07h00 (Réveil)
ARRÊT à 08h00 (Départ au travail)
Soirée :MARCHE à 17h00 (Retour à la maison)
ARRÊT à 22h00 (Coucher)
• Pour annuler le minuteur de MARCHE ou ARRÊT,
appuyez sur
O
Nou OFF pour sélectionner ou
, puis appuyez sur CANCEL.
• Si le minuteur est annulé manuellement ou à cause
d’une panne d’électricité, vous pouvez restaurer
le minuteur en appuyant sur
O
Nou OFF pour
sélectionner ou , puis appuyer sur SET .
•
Le minuteur à venir s’affiche et sera activé en séquence.
• Lorsque le mode minuterie est activé, il se peut
que l’appareil démarre avant l’heure réelle définie
de façon à atteindre la température que vous avez
choisie (environ 30 minutes avant).
• L’opération de minuterie se base sur le réglage
de l’horloge de la télécommande et se répète
quotidiennement une fois définie. Pour régler
l’horloge, veuillez consulter la Préparation de la
télécommande sur le couvercle arrière.
7POUR UN AIR PROPRE ET FRAIS
PATROL/ PATROL
NORMAL
PATROL - Pour surveiller la qualité de l’air
• Détecte la qualité de l’air ; Le fonctionnement e-ion est
activé lorsque la qualité de l’air est mauvaise.
• Peut être activé même lorsque l’unité est hors tension.
• La fonction Patrol démarre automatiquement lorsque
l’appareil est allumé avec un
OFF/ON
.
- Pour rafraîchir et purifier l’air
• L’appareil génère des ions négatifs pour produire un effet
d’air frais et attirer la poussière, qui est alors capturée
dans les filtres e-ion à charge positive.
• Peut être activé même lorsque l’unité est hors tension.
Dans ce cas, la vitesse du ventilateur et l’oscillation de
l’air ne peuvent pas être réglées.
8POUR AMÉLIORER LE NIVEAU D’HUMIDITÉ ET
DE TENEUR EN EAU
• Ce mode réduit la sécheresse de l’air et vous fournit un
environnement de vie confortable uniquement en mode
REFROIDISSEMENT.
• Lorsque la direction du flux d’air vertical est réglée sur
AUTO, la grille s’immobilise dans la position la plus basse
afin d’éviter le contact avec l’air froid. Toutefois, vous
pouvez ajuster la direction de la grille manuellement.
9POUR UN ENVIRONNEMENT
SILENCIEUX
• Cette opération réduit le bruit du flux d’air.
10 POUR ATTEINDRE
RAPIDEMENT LA
TEMPÉRATURE SOUHAITÉE
• Cette opération s’arrêtera automatiquement au bout de
20 minutes.
11 Maintenez la touche enfoncée pendant 5 secondes
pour atténuer ou restaurer la luminosité du voyant
de l’unité.
12 Maintenez la touche enfoncée pendant environ 10
secondes pour que le réglage de la température
passe en °C ou en °F.
13 Appuyez pour revenir aux réglages par défaut de la
télécommande.
14 Non utilisé dans les opérations normales.

12
1UNITÉ INTÉRIEURE
•
Frottez délicatement l’appareil avec un chiffon doux et sec.
2PANNEAU AVANT
Retrait du panneau avant
• Soulevez et tirez pour retirer le panneau avant.
• Lavez avec soin et séchez.
Fermeture du panneau avant
• Appuyez sur chaque extrémité du panneau avant pour
bien le refermer.
3RÉCEPTEUR
4AILETTE EN ALUMINIUM
5CAPTEUR ECO PATROL
6VOLETS DE DIRECTION DU FLUX D’AIR
HORIZONTAL
• Ne faites pas de réglage manuellement.
7
VOLET DE DIRECTION DU FLUX D’AIR VERTICAL
• Ne faites pas de réglage manuellement.
8TOUCHE AUTO OFF/ON (MARCHE/ARRÊT
AUTOMATIQUE)
• Utilisée lorsque la télécommande est perdue ou en panne.
Action
Mode de
fonctionnement
Appuyez une fois sur la touche. Automatique
Maintenez la touche enfoncée jusqu’au
retentissement d’1 bip, puis relâchez.
Refroidissement
Maintenez la touche enfoncée jusqu’au
retentissement d’1 bip, puis relâchez.
Appuyer à nouveau jusqu’à entendre 2
bips, puis relâcher.
Chauffage
Appuyez sur la touche pour mettre l’appareil hors tension.
9FIL DE CHARGE e-ion
10 FILTRES e-ion
• Nettoyez les filtres régulièrement.
• Lavez/rincez les filtres avec précaution avec de l’eau
afin d’éviter d’endommager leur surface.
• Séchez complètement les filtres à l’ombre, à distance du
feu ou de la lumière directe du soleil.
•
Si le filtre est endommagé, remplacez-le immédiatement.
11 GÉNÉRATEUR d’e-ions ACTIFS
Nettoyez-le avec un coton-tige sec.
• Il est recommandé de nettoyer le
générateur d’e-ions actifs tous les 6
mois.
5CAPTEUR ECO PATROL
• Ne faites pas subir de chocs, de
pression violente ou de coups par
objet tranchant au capteur. Cela
pourrait l’endommager ou entraîner
des dysfonctionnements.
• Ne posez pas d’objets volumineux
à proximité du capteur et éloignez
les appareils de chauffage ou les
humidificateurs de la zone de détection
du capteur. Cela pourrait entraîner un
dysfonctionnement du capteur.
2
3
5
7
8
1
4
6
9
10
11
9, 10 , 11
SYSTÈME DE
PURIFICATION D’AIR e-ion
• Ne pas toucher pendant le
fonctionnement
ATTENTION
•Coupez l’alimentation avant le nettoyage.
•Ne touchez pas l’ailette en aluminium, la partie tranchante peut
provoquer des blessures.
UNITÉ INTÉRIEURE
INSTRUCTIONS DE NETTOYAGE
INSTRUCTIONS DE NETTOYAGE
CONSEIL
CONSEIL
• N’utilisez pas de benzène, de diluant ou de poudre à
récurer.
• Utilisez uniquement du savon ( pH7) ou un détergent
ménager neutre.
• N’utilisez pas de l’eau dont la température est
supérieure à 40°C.
• Pour garantir une performance optimale de l’unité, un
nettoyage d’entretien doit être effectué à intervalles
réguliers. Une unité encrassée peut provoquer des
dysfonctionnements et produire le code d’erreur
« H99 ». Veuillez consulter un revendeur agréé.

FRANÇAIS
13
DÉPANNAGE
Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.
Les рhénomènes suivants ne correspondent pas à un dysfonctionnement.
PHÉNOMÈNE
PHÉNOMÈNE
CAUSE
CAUSE
De la vapeur se dégage de l’unité intérieure. ►• Il s’agit d’un effet de condensation dû au refroidissement.
Lors du fonctionnement, vous entendez un bruit d’eau qui
coule.
►• Fluide frigorigène à l’intérieur de l’appareil.
La pièce a une odeur étrange. ►•
Il est possible qu’il s’agisse d’une odeur d’humidité
provenant du mur, du tapis, d’un meuble ou d’un vêtement.
En mode de réglage automatique de la vitesse du ventilateur,
le ventilateur intérieur s’arrête de temps en temps.
►• Ceci contribue à dissiper les odeurs ambiantes.
Le flux d’air continue même après l’arrêt de l’unité. ►• Extraction de la chaleur restante dans l’unité intérieure
(30 seconde maximum).
Le fonctionnement ralentit quelques minutes après avoir
remis en marche l’appareil.
►• Le ralentissement est une protection du compresseur de
l’appareil.
L’unité extérieure dégage de la vapeur ou de l’eau. ►• De l’eau se condense ou s’évapore dans les tuyaux.
Le témoin de la minuterie reste allumé. ►• Une fois qu’une minuterie est réglée, son fonctionnement
est quotidien.
Le voyant d’alimentation clignote pendant le mode
CHAUFFAGE sans fourniture d’air chaud (et le volet est fermé).
►• L’unité est en mode dégivrage (et la fonction d’oscillation
de l’air (AIR SWING) est réglée sur AUTO).
En mode de chauffage, le ventilateur intérieur s’arrête de
temps en temps.
►• Pour éviter un effet de refroidissement indésirable.
Le voyant de mise sous tension clignote avant que l’unité
ne soit mise en route.
►• C’est une étape de préparation préliminaire à la mise en
route lorsque la minuterie de départ ON a été réglée.
Bruit de craquement pendant le fonctionnement. ►• Les fluctuations de température provoquent l’expansion/
la contraction de l’appareil.
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
Vérifiez les éléments suivants avant de faire appel au service de maintenance.
PHÉNOMÈNE
PHÉNOMÈNE
VÉRIFICATION
VÉRIFICATION
La fonction chauffage/refroidissement ne fonctionne pas
efficacement.
►• Réglez la température correctement.
• Fermez toutes les portes et fenêtres.
• Nettoyez ou remplacez les filtres.
• Dégagez toute obstruction dans les ouvertures d’entrée
et de sortie d’air.
L’appareil fait du bruit lorsqu’il fonctionne. ►• Vérifiez que l’appareil est installé sans inclinaison.
• Fermez correctement le panneau avant.
La télécommande ne fonctionne pas.
(L’affichage est atténué ou le signal émis est faible.)
►• Insérez les piles correctement.
• Remplacez les piles faibles.
L’appareil ne fonctionne pas. ►• Vérifiez si le coupe-circuit est déclenché.
• Vérifiez si des minuteries ont été réglées.
L’appareil ne reçoit pas le signal de la télécommande. ►• Vérifiez que le récepteur n’est pas obstrué.
•
Certaines lampes fluorescentes peuvent interférer avec le
signal de l’émetteur. Veuillez contacter le revendeur autorisé.
Le voyant de la sonde de surveillance ou de la fonction
e-ion de l’unité intérieure clignote.
►• Arrêtez le fonctionnement Patrol ou e-ion et redémarrez.
Si le palpeur patrol ou l’indicateur e-ion clignotent
toujours, contactez le revendeur autorisé.
Remarques sur le « CAPTEUR ECO PATROL »
Remarques sur le « CAPTEUR ECO PATROL »
• Le capteur peut ne pas détecter les objets mobiles éloignés de plus de 7m ou situés hors de l’angle de détection.
• La sensibilité du capteur est influencée par l’emplacement de l’unité intérieure, la vitesse du mouvement, la plage de
température, etc.
•
Le capteur peut confondre les animaux, la lumière du soleil, certains éclairages, les rideaux en mouvement et les reflets
lumineux avec des êtres humains.
L’appareil s’arrête et le voyant de minuterie clignote.
Utilisez la télécommande pour récupérer le code d’erreur.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1
Appuyez sur cette
touche pendant au
moins 5 secondes.
3
Appuyez à nouveau
sur cette touche
lorsque la vérification
est terminée.
2
Appuyez sur cette
touche jusqu’à ce
que vous entendiez
un bip, puis notez le
code d’erreur.
Remarque:
• Pour certaines erreurs, il
suffit de redémarrer l’unité
en fonctionnement limité
avec 4 bips au cours du
démarrage.
4Débranchez l’unité et indiquez le code d’erreur au revendeur autorisé.

14
Muchas gracias por elegir una
unidad de aire acondicionado
Panasonic
CONTENIDO
CONTENIDO
PRECAUCIONES DE
SEGURIDAD
14~15
MANDO A DISTANCIA
16~17
UNIDAD INTERIOR
18
LOCALIZACIÓN DE AVERÍAS
19
INFORMACIÓN
32~35
GUÍA RÁPIDA
CUBIERTA TRASERA
NOTA
NOTA
Las ilustraciones de este manual sirven
únicamente para describir las explicaciones
y pueden no coincidir exactamente con las
del aparato suministrado. Están sujetas
a cambios sin previo aviso con el fin de
mejorar el producto.
CONDICIONES DE
CONDICIONES DE
FUNCIONAMIENTO
FUNCIONAMIENTO
Utilice este aparato de aire acondicionado
dentro del siguiente intervalo de temperaturas
Temperatura (°C) Interior
*DBT *WBT
ENFRIAMIENTO
Máx. 32 23
Mín. 16 11
CALENTAMIENTO
Máx. 30 -
Mín. 16 -
Temperatura (°C) Exterior
*DBT *WBT
ENFRIAMIENTO
Máx. 43 26
Mín. 16 11
CALENTAMIENTO
Máx. 24 18
Mín. -5 -6
AVISO:
• Este modelo no está preparado para
un funcionamiento continuo durante 24
horas en modo de calefacción bajo -5°C.
Cuando la temperatura exterior sea
inferior a -5°C y utilice este modelo fuera
de las condiciones de arriba, la unidad
exterior se podría congelar y parar el
funcionamiento para control de protección.
* DBT: Temperatura en seco
* WBT: Temperatura en húmedo
PRECAUCIONES DE SEGURIDAD
Para evitar lesiones personales, lesiones a terceros, o daños materiales,
cumpla lo siguiente.
El uso incorrecto por no seguir las instrucciones puede causar daños o
averías; su gravedad se clasifica con las indicaciones siguientes:
ADVERTENCIA
ADVERTENCIA
Esta indicación advierte del posible peligro
de muerte o de daños graves.
PRECAUCIÓN
PRECAUCIÓN
Esta indicación advierte de los posibles
daños o desperfectos materiales.
Las instrucciones que deben seguirse están clasificadas mediante los
siguientes símbolos:
Este símbolo denota una acción que
está PROHIBIDA.
Estos símbolos denotan acciones que
son OBLIGATORIAS.
ADVERTENCIA
ADVERTENCIA
UNIDAD INTERIOR Y UNIDAD EXTERIOR
UNIDAD INTERIOR Y UNIDAD EXTERIOR
Este aparato no debe ser utilizado por personas (incluyendo
niños) con discapacidades mentales, sensoriales o físicas,
o falta de experiencia y conocimiento, a menos que hayan
recibido formación o supervisión en relación al uso del
aparato por una persona responsable por su seguridad. Los
niños deberían estar supervisados para asegurar que no
juegan con el aparato.
Consulte a un distribuidor autorizado o especialista para
reparar, instalar, retirar y reinstalar la unidad. Una instalación
y uso incorrectos provocarán fugas, descargas eléctricas o
incendios.
No instale la unidad en ambientes potencialmente
explosivos o inflamables. En caso contrario, podría provocar
accidentes de incendios.
No introduzca los dedos u otros objetos en la
unidad exterior o interior del aire acondicionado,
ya que las partes rotatorias podrían provocarle
lesiones.
No toque la unidad exterior durante un relámpago, ya que
podría causar una descarga eléctrica.
MANDO A DISTANCIA
No permita que bebés y niños pequeños jueguen con el
mando a distancia para evitar que ingieran accidentalmente
las pilas.

ESPAÑOL
15
PRECAUCIÓN
PRECAUCIÓN
UNIDAD INTERIOR Y UNIDAD EXTERIOR
UNIDAD INTERIOR Y UNIDAD EXTERIOR
No limpie la unidad interior con agua, benceno,
disolvente o limpiador en polvo.
No utilice la unidad para otros fines, como la
conservación de alimentos.
No utilice ningún equipo combustible delante
de la salida de aire pare evitar que se propague
un incendio
.
No se exponga directamente al aire frío durante
un periodo prolongado de tiempo.
No se siente o pare sobre la unidad,
se podría caer accidentalmente.
No tocar las partes de aluminio
angulosas, pueden causar daños.
No encienda la unidad cuando encere el
suelo. Después de encerar, airee la habitación
correctamente antes de usar la unidad.
No instale la unidad en áreas aceitosas y llenas
de humo.
Asegúrese de que el tubo de drenaje esté
conectado correctamente. Si no es así, se
podrían producir fugas.
Ventile la habitación con regularidad.
Después de un largo periodo de uso, asegúrese
de que la ranura de instalación no se encuentre
deteriorada, para evitar que la unidad se caiga.
MANDO A DISTANCIA
No utilice pilas recargables (Ni-Cd).
Podría dañar el control remoto.
Extraiga las pilas si no va a utilizar la unidad
durante un periodo prolongado de tiempo.
Para que el mando a distancia funcione bien, es
necesario insertar las pilas según la polaridad
indicada.
ADVERTENCIA
ADVERTENCIA
FUENTE DE ENERGÍA
No utilice un cable modificado,
unido con otro, un cable
de extensión o un cable
no especificado para evitar
sobrecalentamiento e incendios.
No comparta la misma salida eléctrica con otros
equipos para evitar el calentamiento e incendios.
No lo use con las manos mojadas para evitar
descargas eléctricas.
Para evitar riesgos, si el cable de alimentación
está dañado y es necesario cambiarlo, deberá
hacerlo el fabricante, un representante del
servicio técnico o una persona cualificada.
Se recomienda altamente instalarlo con un
disyuntor de fuga a tierra (ELCB) o un dispositivo
residual actual (RCD) para evitar descargas
eléctricas o incendios.
Este equipo deberá conectarse a tierra para
evitar descargas eléctricas o incendios.
En caso de emergencia o condiciones anormales
(olor a quemado, etc.), corte la alimentación de
energía y consulte al distribuidor autorizado.
Evite descargas eléctricas desconectando la
alimentación eléctrica cuando:
- Antes de limpiarlo o repararlo.
- Largo periodo en desuso.
- Tormentas eléctricas especialmente violentas.
Entrada
Entrada
de aire
de aire
Salida
Salida
de aire
de aire
Unidad
Exterior
Mando a
Distancia
Fuente de
energía
Unidad
Interior
Entrada
Entrada
de aire
de aire
Entrada
Entrada
de aire
de aire
Salida
Salida
de aire
de aire

16
MANDO A DISTANCIA
5PARA REGULAR LA DIRECCIÓN DE LA
CORRIENTE DE AIRE (5 OPCIONES)
AIR SWING
• Mantiene la habitación ventilada.
• En el modo FRÍO/SECAR, si AUTOMÁTICO está
configurado, la rejilla gira hacia la izquierda/derecha y
arriba/abajo automáticamente.
• En el modo CALOR, si AUTOMÁTICO está activado, la
rejilla horizontal se fija a una posición determinada. La
rejilla vertical gira a la izquierda/derecha después de subir
la temperatura.
6
PARA CONTROLAR LA PRESENCIA
HUMANA Y LA ACTIVIDAD PARA EL
AHORRO DE ENERGÍA
ECO
PATROL
ECO 1 ECO 2 ECO OFF
+3°C
-3°C
Fuente de calor y movimiento
Baja Alta
+2°C
-2°C
Temperatura configurada
Ninguna
-1°C
Definir la velocidad del
ventilador
Modo COOL/
DRY
Modo CALOR
*≤Ventilador
medio
+1 punto
• — ECO 1 - Para optimizar la comodidad y ahorro de energía.
• --- ECO 2 - Para el máximo ahorro de energía.
* Sólo aplicable durante el modo COOL/DRY.
Pulse el botón del control remoto
1CONECTAR O DESCONECTAR LA
UNIDAD
• Por favor esté al tanto de la indicación OFF en la pantalla
del mando a distancia para impedir que la unidad
comience o se detenga incorrectamente.
2PARA AJUSTAR LA TEMPERATURA
• Gama de selección: 16˚C ~ 30˚C.
• El funcionamiento de la unidad dentro de la temperatura
recomendada podría resultar en el ahorro de energía.
MODO CALOR : 20˚C ~ 24˚C.
MODO FRÍO : 26˚C ~ 28˚C.
MODO DESHUMIDIFICACIÓN : 1˚C ~ 2˚C menos que la
temperatura ambiente.
3SELECCIONAR MODO DE OPERACIÓN
MODO AUTOMÁTICO - Para su comodidad
• Durante la selección del modo de funcionamiento el
indicador de encendido parpadea.
• La unidad selecciona el modo de funcionamiento cada 10
minutos de acuerdo con la configuración de temperatura y
la temperatura ambiente.
MODO CALOR - Para disfrutar de aire caliente
• La unidad necesita unos instantes para calentarse. El
indicador de encendido parpadea durante esta operación.
MODO FRÍO - Para disfrutar de aire frío
• Use cortinas para proteger de luz solar y el calor exterior y
así reducir el consumo eléctrico durante el modo de frío.
MODO DESHUMIDIFICACIÓN - Para deshumidificar el ambiente
• La unidad funciona en la velocidad de ventilador bajo para
proporcionar una agradable refrigeración.
4PARA SELECCIONAR LA VELOCIDAD DEL
VENTILADOR (5 OPCIONES)
FAN
S
PEED
• Para AUTO (automático), la velocidad de ventilador de
interior es ajustada automáticamente según el modo de
operación.
Distancia
máxima: 8m
INDICADOR
PATROL SENSOR (Azul)
POWER (Verde)
TIMER (Naranja)
QUIET (Naranja)
POWERFUL (Naranja)
(Azul)
ECO PATROL (Verde)
MILD
DRY
FAN
SPEED
AIR
SWING
FAN SPEED
ECO
PATROL PATROL/
MILD DRY
COOLING
MODE
QUIET
TEMP
OFF/ON
AIR SWING
POWERFUL
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
AUTO
HEAT
COOL
DRY
E24LKES, E28LKES
4
5
2
10
3
9
11
12
14
Pantalla del
mando a distancia
13
6
8
1
7

ESPAÑOL
17
7PARA DISFRUTAR DE AIRE LIMPIO Y FRESCO
PATROL/ PATROL
NORMAL
PATROL - Para supervisar la calidad de aire
• Detecta la calidad del aire; El funcionamiento E-ion se
activa cuando la calidad del aire se encuentre en el nivel
sucio.
• Se puede activar incluso cuando la unidad esté apagada.
• Patrol se inicia automáticamente cuando la unidad se
enciende con
OFF/ON
.
-
Para refrescar y purificar el aire
• Genera iones negativos para producir el efecto de aire
fresco y atrae el polvo que es capturado en los filtros de
e-ion cargados positivamente.
• Se puede activar incluso cuando la unidad esté apagada.
En este estado, la velocidad del ventilador y la dirección
del aire no se pueden ajustar.
8PARA MEJORAR EL NIVEL DE HUMEDAD
• Esta operación reduce la sequedad del aire y le
proporciona un ambiente cómodo durante el modo de
sólo COOL.
• Cuando la dirección del flujo de aire vertical está
establecida en AUTO, se detiene en una posición más
baja para evitar el contacto con el aire frío. Sin embargo,
puede ajustar la dirección de la aleta de forma manual.
9PARA DISFRUTAR DE UN
AMBIENTE TRANQUILO
• Esta operación reduce el ruido de corriente de aire.
10 ALCANZAR TEMPERATURA
RÁPIDAMENTE
• Esta operación se parará automáticamente pasados 20
minutos.
NOTAS
NOTAS
PATR
O
L/
,
Q
UIET
,
P
O
WERFUL
,
ECO
PATROL
• Se puede activar en todos los modos y se puede
cancelar pulsando de nuevo el botón respectivo.
Q
UIET
,
P
O
WERFUL
,
ECO
PATROL
• No se puede seleccionar al mismo tiempo.
• No se puede activar mientras la operación “DRY
COOLING NEUTRO” esté activada.
PARA AJUSTAR EL TEMPORIZADOR
PARA AJUSTAR EL TEMPORIZADOR
• Están disponibles 2 conjuntos de temporizadores de
encender y apagar, para encender y apagar la unidad
a diferentes tiempos predefinidos.
• Complete los procedimientos de abajo para configurar
cada temporizador:
ON
OFF
1
Cancel
Cancel 2
S
ET
Ajuste el temporizador
de activación (ON) o de
desactivación (OFF)
Ajuste la
hora
Confirmar
• Ejemplo de aplicación en una sala de estar:
Mañana: Encender a las 07:00 (Despertarse)
Apagar a las 08:00 (Salir a trabajar)
Tarde: Encender a las 17:00 (De vuelta a casa)
Apagar
a las 22:00 (Acostarse)
• Para cancelar el temporizador de encender y apagar,
pulse
O
No OFF para seleccionar respectivamente
o y luego pulse CANCEL.
• Si el temporizador se cancela manualmente o a causa
de un fallo de alimentación, puede restablecer de
nuevo el temporizador pulsando
O
No OFF para
seleccionar respectivamente o y luego pulse
SET .
• El temporizador aparecerá y se activará de modo
secuencial.
• Cuando el temporizador es ajustado en ON, la unidad
puede comenzar (hasta 30 minutos) antes de la hora
real programada para alcanzar la temperatura deseada
a tiempo.
• La función de temporizador está basada en la hora
programada en el mando a distancia y se repite
diariamente. Para el ajuste del reloj, por favor
consulte Preparación del Mando a Distancia en la
tapa de atrás.
12 Presione y sostenga durante 5 segundos para
oscurecer o restablecer el brillo del indicador de la
unidad.
13 Presione y sostenga durante aproximadamente 10
segundos para mostrar la temperatura en °C o °F.
14 Presione para restablecer el ajuste de fábrica del
mando a distancia.
15 No utilizado en funciones normales.

18
1UNIDAD INTERIOR
•
Limpie la unidad suavemente con un paño suave y seco.
2PANEL FRONTAL
Retire el panel frontal
• Levante y tire del panel frontal para retirarlo.
• Lávelo con cuidado y séquelo.
Cierre el panel frontal
• Pulse hacia abajo los dos extremos del panel frontal
para cerrarlo herméticamente.
3RECEPTOR
4ALETA DE ALUMINIO
5SENSOR ECO PATROL
6REJILLA DE DIRECCIÓN DE CORRIENTE DE
AIRE HORIZONTAL
• No lo ajuste manualmente.
7REJILLA DE DIRECCIÓN DE CORRIENTE DE
AIRE VERTICAL
• No lo ajuste manualmente.
8BOTÓN DE ENCENDIDO/APAGADO
AUTOMÁTICO (AUTO OFF/ON)
• Utilizado cuando el mando a distancia está extraviado o
funciona mal.
Acción Modo
Pulsar una vez.
Funcionamiento
automático
Presione y mantenga hasta que
escuche un pitido, luego suéltelo. Enfriamiento
Presione y mantenga hasta que
escuche un pitido, luego suéltelo.
Presione otra vez hasta escuchar 2
pitidos, luego suelte.
Calentamiento
Presione el botón para apagar.
9CABLE DE CARGA de e-iones
10 FILTROS de e-ión
• Limpie los filtros regularmente.
• Lave/enjuague los filtros con agua, con cuidado para
evitar dañar la superficie del mismo.
• Secar minuciosamente los filtros a la sombra, lejos del
fuego o la luz solar directa.
• Reemplace los filtros dañados.
11 GENERADOR de e-iones ACTIVO
Límpielos con un bastoncillo de
algodón seco.
• Se recomienda limpiar el generador
de e-iones activo cada 6 meses.
5SENSOR ECO PATROL
• No golpee ni presione
violentamente el sensor ni
introduzca un objeto filoso. Esto
puede causar daños y fallas.
• No coloque objetos grandes
cerca del sensor y mantenga
las unidades de calefacción o
humidificadores fuera de la zona
de detección del sensor. En caso
contrario, podría provocar un mal
funcionamiento del sensor.
2
3
5
7
8
1
4
6
9
10
11
9, 10 , 11
SISTEMA DE PURIFICACIÓN
DE AIRE de e-ión
• No toque durante el funcionamiento
PRECAUCIÓN
•Apague la unidad antes de limpiarla.
•No toque la las partes angulosas de aluminio pueden causar
heridas.
UNIDAD INTERIOR
INSTRUCCIONES DE LAVADO
INSTRUCCIONES DE LAVADO
INDICACIONES
INDICACIONES
• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones ( pH7) o detergentes domésticos
neutros.
• No utilice agua con una temperatura superior a 40°C.
• Para garantizar un rendimiento óptimo de la unidad,
el mantenimiento de la limpieza se debe realizar en
intervalos regulares. La unidad sucia puede causar un
mal funcionamiento y puede recuperar un código de error
“H99”. Consulte al distribuidor autorizado.

ESPAÑOL
19
LOCALIZACIÓN DE AVERÍAS
Las siguientes señales no indican un mal funcionamiento.
Las siguientes señales no indican un mal funcionamiento.
SEÑAL
SEÑAL
CAUSA
CAUSA
Sale neblina de la unidad interior. ►• Efecto de condensación producido durante el proceso
de enfriamiento.
Se escucha un sonido similar a agua fluyendo durante el
funcionamiento. ►• Flujo del refrigerante en el interior de la unidad.
Hay un olor extraño en la habitación. ►• Puede ocurrir debido al olor a humedad producido por
las paredes, las alfombras, los muebles o las telas de la
habitación.
El ventilador interior se para de vez en cuando con la
velocidad del ventilador automática. ►• Con esto se eliminan los malos olores del ambiente.
El flujo de aire continúa aún después de que se haya
parado el funcionamiento. ►• Extracción de calor restante de la unidad interior (máximo 30 segundos).
El aparato tarda varios minutos en funcionar tras volver a
encenderlo. ►• El retraso responde a un dispositivo de protección del compresor de la unidad.
La unidad exterior emite agua o vapor. ►• Se produce condensación o evaporación en los tubos.
El indicador TIMER siempre está encendido. ►• Una vez configurado, el ajuste del temporizador se repite
todos los días.
El indicador de energía parpadea durante el modo HEAT
sin suministro de aire caliente (y la rejilla está cerrada). ►• La unidad se encuentra en el modo de descongelación (y AIR SWING está ajustado en AUTO).
El ventilador interior se para de vez en cuando durante la
función de calentamiento. ►• Para evitar un efecto de enfriamiento indeseado.
El indicador de encendido parpadea antes de encender
la unidad. ►• Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador
de encendido.
Sonido seco (de chasquido) durante el funcionamiento. ►• Los cambios de temperatura causan la expansión/
contracción de la unidad.
Compruebe lo siguiente antes de llamar a un técnico.
Compruebe lo siguiente antes de llamar a un técnico.
SEÑAL
SEÑAL
COMPRUEBE
COMPRUEBE
Las funciones calor/frío no funcionan eficientemente. ►• Programe la temperatura correctamente.
• Cierre todas las puertas y ventanas.
• Limpie o sustituya los filtros.
•
Limpie cualquier obstrucción en la entrada y salida de aire.
Funcionamiento ruidoso. ►• Compruebe si la unidad ha sido instalada en una inclinación.
• Cierre el panel delantero correctamente.
El mando a distancia no funciona.
(La pantalla está oscura o la señal de transmisión es débil.)
►• Inserte las baterías correctamente.
• Reemplace las baterías débiles.
La unidad no funciona. ►• Compruebe si el disyuntor está activado.
•
Compruebe si los temporizadores han sido programados.
La unidad no recibe la señal del mando a distancia. ►• Asegúrese de que el receptor no esté obstruido.
• Ciertas luces fluorescentes puede interferir con el transmisor
de señal. Consulte con un distribuidor autorizado.
El sensor del detector o el indicador de e-ión sobre la
unidad de interior titila. ►• Pare el funcionamiento Patrol o E-ion y reinicie la unidad. Si el sensor Patrol o en indicador E-ion todavía
parpadean, consulte con un distribuidor autorizado.
Notas sobre “SENSOR ECO PATROL”
Notas sobre “SENSOR ECO PATROL”
• El sensor podría no detectar objetos en movimiento a más de 7m. de distancia o más allá del ángulo de detección.
• La sensibilidad del sensor está influenciada por la ubicación de la unidad interior, la velocidad de movimiento, el
margen de temperatura, etc.
•
El sensor puede detectar erróneamente animales, luz solar, cierta iluminación, cortinas ondeantes y reflexión de luz
como presencia humana.
La unidad se detiene y el indicador de tiempo parpadea.
Use el control remoto para recuperar el código de error.
TIMER
SET
CANCEL
ON
OFF
123
SET CHECK CLOCK RESET
AC RC
1Pulse durante
5 segundos.
3Pulse para
abandonar la
comprobación.
2Pulse hasta escuchar
un pitido y, después,
apunte el código del
error.
Nota:
• Para cierto error, puede
reiniciar la unidad con el
funcionamiento limitado
con 4 pitidos durante el
inicio de la operación.
4Apague la unidad e informe el código de error al distribuidor autorizado.

20
Wir danken Ihnen für den Kauf
Ihres Panasonic-Klimageräts
INHALT
INHALT
SICHERHEITSHINWEISE
20~21
FERNBEDIENUNG
22~23
INNENGERÄT
24
STÖRUNGSSUCHE
25
INFORMATIONEN
32~35
KURZANLEITUNG
RÜCKSEITE
HINWEIS
HINWEIS
Die Abbildungen in diesem Handbuch
dienen nur Erläuterungszwecken und
können sich von dem tatsächlichen
Gerät unterscheiden. Sie können durch
künftige Verbesserungen am Gerät
ohne vorherige Ankündigung geändert
werden.
BETRIEBSBEREICHE
BETRIEBSBEREICHE
Verwenden Sie dieses Klimagerät in
folgenden Temperaturbereichen
Temperatur (°C) Innen
*TK *FK
KÜHLEN Max. 32 23
Min. 16 11
HEIZEN Max. 30 -
Min. 16 -
Temperatur (°C) Außen
*TK *FK
KÜHLEN Max. 43 26
Min. 16 11
HEIZEN Max. 24 18
Min. -5 -6
HINWEIS:
• Dieses Modell ist nicht dafür geeignet,
bei Außentemperaturen unter -5°C im
Dauerbetrieb rund um die Uhr zu heizen.
Bei einer Außentemperatur unter -5°C
kann das Außengerät unter Umständen
einfrieren und aus Schutzgründen
abgeschaltet werden.
* TK: Trockenkugeltemperatur
* FK: Feuchtkugeltemperatur
SICHERHEITSHINWEISE
Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden
Sicherheitshinweise zu beachten.
Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer
Wichtigkeit wie folgt:
VORSICHT
VORSICHT
Die Nichtbeachtung dieses Hinweises kann
zu schweren Verletzungen oder gar zum Tod
führen.
ACHTUNG
ACHTUNG
Die Nichtbeachtung dieses Hinweises kann
zu Verletzungen oder zu Beschädigungen
führen.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol weist darauf hin,
dass eine bestimmte Tätigkeit NICHT
durchgeführt werden darf.
Diese Symbole weisen darauf hin, dass
bestimmte Tätigkeiten durchgeführt
werden MÜSSEN.
VORSICHT
VORSICHT
INNEN- UND AUSSENGERÄT
INNEN- UND AUSSENGERÄT
Dieses Gerät ist nicht zur Verwendung durch Personen
(Kinder mit eingeschlossen) bestimmt, welche eingeschränkte
körperliche, sensorische oder geistige Fähigkeiten aufweisen
bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem
Gerät haben. Solche Personen müssen von einer für ihre
Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert
oder während der Gerätebedienung beaufsichtigt werden.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass
sie nicht mit dem Gerät spielen.
Wenden Sie sich an Ihren Fachhändler, um das Gerät
einbauen, reparieren, ausbauen oder an anderer Stelle neu
einbauen zu lassen. Eine unsachgemäße Installation und
Handhabung kann zu Undichtigkeiten, Stromschlägen oder
Bränden führen.
Das Gerät darf nicht in einer potenziell explosiven oder
entflammbaren Atmosphäre verwendet werden, da ansonsten
Brandgefahr besteht.
Fassen Sie nicht in das Innen- oder Außengerät
und stecken Sie auch keine Gegenstände hinein,
drehende Teile könnten sonst zu Verletzungen
führen.
Fassen Sie bei Gewittern nicht das Außengerät an, da die
Gefahr von Stromschlägen besteht.
FERNBEDIENUNG
Kinder sollten Sie nicht mit der Fernbedienung spielen lassen,
da sonst die Gefahr besteht, dass sie Batterien verschlucken
könnten.
