Panasonic ERV+DX Series User manual
SERIE ERV+DX
UNITÀ DI RECUPERO CALORE
CON BATTERIA A ESPANSIONE DIRETTA
ENERGY RECOVERY VENTILATION
UNIT WITH DX COIL
MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE Italiano pag. 2-16
INSTALLATION, USE AND MAINTENANCE MANUAL English pp 17-31
RECUPERO ENERGETICO
HEAT RECOVERY
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 1
Italiano
pag. 2 Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
pag. 3
pag. 4
pag. 5
pag. 5
1.1 Presentazione manuale pag. 6
1.2 Caratteristiche costruttive
1.3 Dati tecnici unità serie ERV+DX pag. 6
1.4 Dimensioni e pesi serie ERV+DX pag. 7
2.1 Imballaggio pag. 8
2.2 Movimentazione e trasporto pag. 8
2.3 Controllo al ricevimento pag. 8
2.4 Stoccaggio pag. 8
3.1 Definizioni pag. 8
3.2 Norme di sicurezza pag. 8
3.3 Operazioni preliminari pag. 9
3.4 Scelta del luogo di installazione pag. 9
3.5 Posizionamento della macchina pag. 10
3.6 Collegamento scarico condensa pag. 10
3.7 Collegamenti ai canali pag. 10
4.1 Installazione e funzionamento del controllo remoto CZ-RTC2 pag. 11

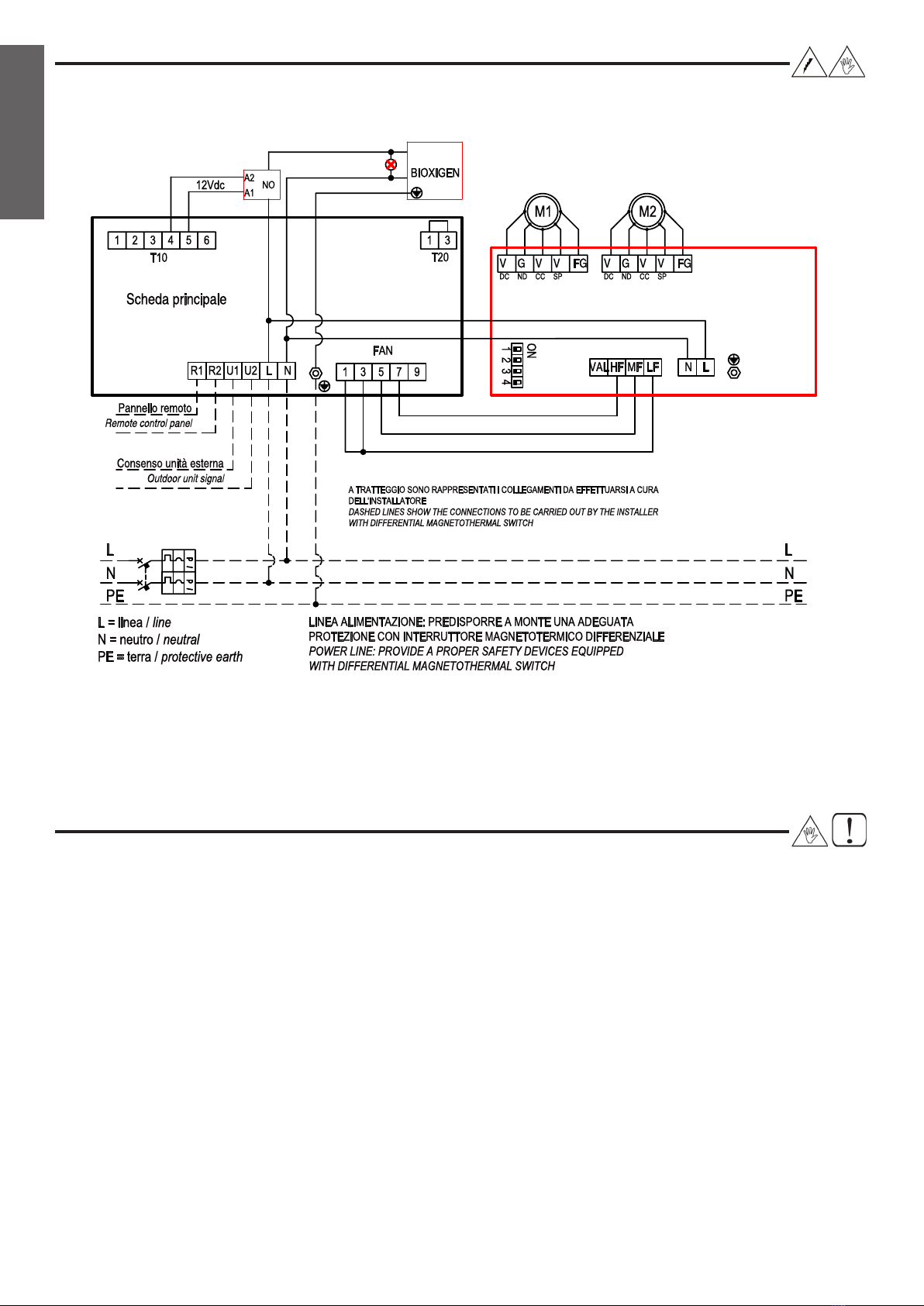

4.2 Schema elettrico pag. 12
pag. 12
6.1 Avvertenze pag. 13
6.2 Controlli mensili pag. 13
6.3 Controlli annuali pag. 14
pag. 15
pag. 15
pag. 16
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 2
DICHIARAZIONE CE DI CONFORMITÀ
SIC s.r.l. Società Unipersonale
Azienda
Viale dell’Industria, 25 37044 VR
Indirizzo Cap Provincia
Cologna Veneta
Dichiarazione CE di conformità
Città
DICHIARA SOTTO LA PROPRIA ESCLUSIVA RESPONSABILITÀ CHE LE MACCHINE
Unità di recupero calore ERV+DX
Descrizione Serie
ERV+DX PAW-500ZDX2; ERV+DX PAW-800ZDX2; ERV+DX PAW-01KZDX2
Modelli
Ventilazione forzata a doppio flusso con recuperatore di calore statico entalpico a flussi in controcorrente e batteria DX
Funzione
Unità di recupero calore serie ERV+DX
Denominazione commerciale
Serie ERV+DX
SONO CONFORMI ALLE SEGUENTI DIRETTIVE:
Direttiva 2006/42/CE del Parlamento Europeo e del Consiglio del 17 maggio 2006 relativa alle macchine;
Direttiva 2004/108/CE del Parlamento Europeo e del Consiglio del 15 dicembre 2004 concernente il riavvicinamento delle legislazioni degli Stati membri relative
alla compatibilità elettromagnetica;
Direttiva 2006/95/CE del Parlamento Europeo e del Consiglio del 12 dicembre 2006 concernente il riavvicinamento delle legislazioni degli Stati membri relative al
materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione;
Direttiva 2002/95/CE del Parlamento Europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle
apparecchiature elettriche ed elettroniche (RoHS);
Direttiva 2002/96/CE del Parlamento Europeo e del Consiglio del 27 gennaio 2003 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE);
E AUTORIZZA
Andrea Mantovani
Nominativo
Viale dell’Industria, 25 37044 VR
Indirizzo Cap Provincia
Cologna Veneta Italia
Città Stato
A COSTITUIRE IL FASCICOLO TECNICO PER SUO CONTO
La presente perde ogni validità in caso di uso improprio o di eventuali modifiche, da noi non autorizzate, apportate alle suddette macchine. È fatto divieto di
mettere in servizio le unità oggetto di questa dichiarazione, prima che la macchina o l’impianto in cui saranno incorporate o assiemate siano conformi alle
disposizioni della Direttiva Macchine 2006/42/CE.
Cologna Veneta, 14 aprile 2013 L’AMMINISTRATORE UNICO
ANDREA MANTOVANI
SIC srl Società Unipersonale
Viale dell’Industria, 25 – 37044 Cologna Veneta VR Italy – Tel. +39 0442 412741 Fax +39 0442 418400 – www.sicsistemi.com - [email protected]
Italiano
pag. 3
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 3
Questo libretto d'istruzione è parte integrante dell'apparecchio e di conseguenza deve essere conservato con cura e dovrà SEMPRE accompagna-
re l'apparecchio anche in caso di sua cessione ad altro proprietario o utente oppure di un trasferimento su un altro impianto. In caso di suo danneg-
giamento o smarrimento richiederne un altro esemplare alla ditta distributrice
li interventi di riparazione o manutenzione devono essere eseguiti da personale autorizzato o da personale qualificato secondo quanto previsto dal
presente libretto. Non modificare o manomettere l'apparecchio in quanto si possono creare situazioni di pericolo ed il costruttore dell'apparecchio non
sarà responsabile di eventuali danni provocati.
Dopo aver tolto l'imballo assicurarsi dell'integrità e della completezza del contenuto. In caso di non rispondenza rivolgersi alla Ditta che ha venduto
l'apparecchio.
L'installazione degli apparecchi deve essere effettuata da impresa abilitata ai sensi della Legge 5 Marzo 1990 n° 46 che, a fine lavoro, rilasci al pro-
prietario la dichiarazione di confomità di installazione realizzata a regola d'arte, cioè in ottemperanza alle Norme vigenti ed alle indicazioni fornite in
questo libretto.
È esclusa qualsiasi responsabilità contrattuale ed extracontrattuale della Ditta costruttrice/distributrice per danni causati a persone, animali o cose,
da errori di installazione, di regolazione e di manutenzione o da usi impropri.
Ricordiamo che l'utilizzo di prodotti che impiegano energia elettrica ed acqua, comporta l'osservanza di alcune regole fondamentali di sicurezza
quali:
È vietato l'uso dell'apparecchio ai bambini e alle persone inabili non assistite.
È vietato toccare l'apparecchio se si è a piedi nudi e con parti del corpo bagnate o umide.
È vietata qualsiasi operazione di manutenzione o di pulizia, prima di aver scollegato l'apparecchio dalla rete di alimentazione elettrica posizionando
l'interruttore generale dell'impianto su "spento".
È vietato modificare i dispositivi di sicurezza o di regolazione senza l'autorizzazione e le indicazioni del costruttore dell'apparecchio.
È vietato tirare, staccare, torcere i cavi elettrici fuoriuscenti dall'apparecchio, anche se questo è scollegato dalla rete di alimentazione elettrica.
È vietato salire con i piedi sull'apparecchio, sedersi e/o appoggiarvi qualsiasi tipo di oggetto.
È vietato spruzzare o gettare acqua direttamente sull'apparecchio.
È vietato aprire gli sportelli di accesso alle parti interne dell'apparecchio, senza aver prima posizionato l'interruttore generale dell'impianto su "spen-
to" .
È vietato disperdere, abbandonare o lasciare alla portata di bambini il materiale dell'imballo in quanto può essere potenziale fonte di pericolo.
Italiano
pag. 4 Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 4

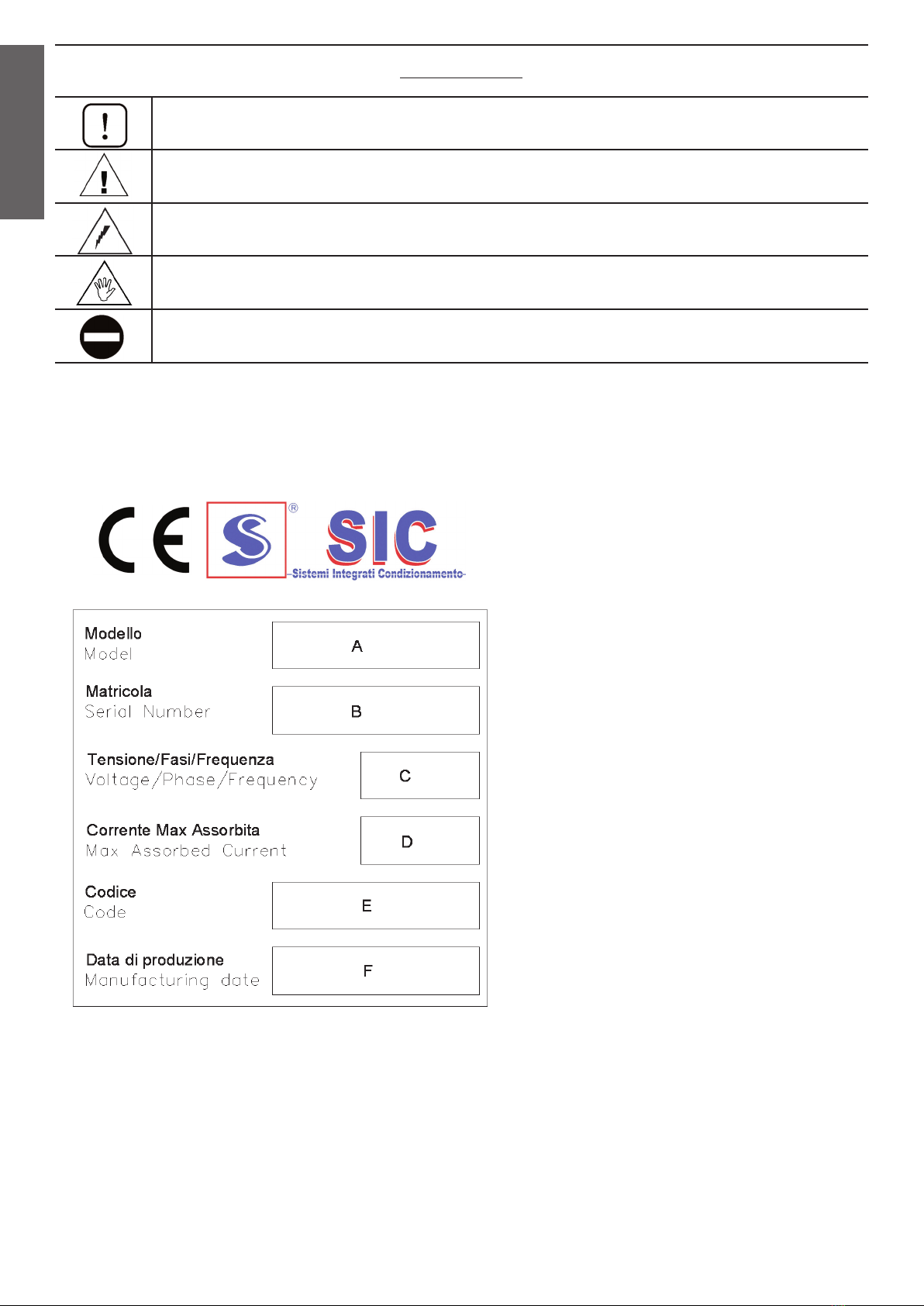

Le unità di recupero sono marcate CE secondo
quanto dettato dalla Comunità Europea,
con le Direttive 2006/42/CE, 2004/108/CE,
2006/95/CE, 2002/95/CE, 2002/96/CE e successive
modificazioni.
Modello
Numero di matricola
Tensione [V]
Numero di fasi
Frequenza di rete [Hz]
Corrente massima assorbita [A]
Codice
Data
Marchio CE
Viale dell’Industria, 25 - 37044 Cologna Veneta (VR)
Italiano
pag. 5
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 5
Questo manuale riporta le informazioni e quanto ritenuto necessario per il trasporto, l'installazione, l'uso e la manuten-zione dei recuperatori di calore
serie .
L'utente troverà quanto è normalmente utile conoscere per una corretta installazione in sicurezza dei recuperatori di calore descritti. La mancata osser-
vanza di quanto descritto in questo manuale e un’inadeguata installazione del recuperatore di calore possono essere causa di annullamento della
garanzia che la Ditta costruttrice dà ai propri recuperatori.
La Ditta costruttrice inoltre non risponde di eventuali danni diretti e/o indiretti dovuti ad errate installazioni o per danni causati da unità installate da per-
sonale inesperto e non autorizzato. Verificare, all'atto dell'acquisto, che la macchina sia integra e completa. Eventuali reclami dovranno essere pre-
sentati per iscritto entro 8 giorni dal ricevimento della merce.
• Struttura autoportante in lamiera zincata coibentata internamente ed esternamente
• Recuperatore di calore di tipo statico ad alto rendimento con flussi in controcorrente, costituito da fogli piani di carta speciale dotati di apposita
sigillatura per mantenere separati i flussi e permeabili al solo vapor acqueo. con efficienze fino al 77% sulla
temperatura e fino al 63% sull’entalpia, mantenute a livelli particolarmente elevati anche nel periodo estivo
• Filtrazione dell’aria in classe di efficienza 4 con filtri sintetici lavabili, sia sull’aria di rinnovo che su quella di ripresa
• Sportello laterale per facile accessibilità ai filtri e al recuperatore in caso di manutenzione ordinaria
• Sistema motorizzato di by-pass del recuperatore attuato automaticamente dal controllo elettronico per garantire il raffrescamento gratuito da
parte dell’aria esterna quando conveniente
• , ad elevata prestazione e silenziosità; possibilità di gestione di 3 differenti livelli di velo-
cità
• (R410A) dotata di valvola di regolazione a solenoide, filtro, sonde a contatto sulla
linea del liquido e del gas, sonde NTC a monte e a valle del flusso d’aria
• , attivo all’accensione dell’unità, in grado di realizzare un efficace trattamento antibatterico dell’aria invia-
ta agli ambienti.
• Quadro elettrico completo di scheda elettronica per la gestione delle funzioni di ventilazione e per l’interconnessione alle unità esterne/inter-
ne
• Connessioni alle canalizzazioni mediante raccordi circolari in materiale plastico
Italiano
pag. 6 Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
(1)
Condizioni nominali invernali: aria esterna: -5°C (-10°C) BS, UR 80%
aria ambiente: 20°C BS, UR 50%
(2)
Condizioni nominali estive: aria esterna: 32°C BS, UR 50%
aria ambiente: 26°C BS, UR 50%
Portata aria nominale
Alta velocità
Media velocità
Bassa velocità
Pressione statica nominale
Alta velocità
Media velocità
Bassa velocità
Pressione sonora a 1,5 m
Alta velocità
Media velocità
Bassa velocità
Alimentazione elettrica
Corrente assorbita max
Potenza assorbita max
(1)
Efficienza in temperatura
Efficienza in entalpia
Potenza recuperata
(2)
Efficienza in temperatura
Efficienza in entalpia
Potenza recuperata
Potenza totale
Temperatura in uscita
Umidità relativa in uscita
Potenza totale
Potenza sensibile
Temperatura in uscita
Umidità relativa in uscita
m3/h
500 800 1000
500 800 780
360 625 650
Pa
85 117 104
45 68 69
21 18 17
dB (A)
33 38 39
31 36 37
27 32 33
V/ph/Hz 230/1/50
A 1,1 2,3 2,5
W135 300 310
%76,5 (76,5) 73 (73) 73,5 (73,5)
62,3 (64,1) 59 (60,8) 59,5 (61,2)
W4,3 (4,8) 6,5 (7,3) 8,2 (9,0)
%62,5 59 59,5
60 57 57,5
W1,7 2,5 3,2
kW 2,9 (3,1) 4,0 (4,3) 4,6 (5,0)
°C 30,1 (29,2) 27,5 (26,5) 26,3 (25,3)
%16 (15) 18 (17) 19 (18)
kW 3,0 4,0 4,5
kW 2,0 2,8 3,3
°C 16,5 17,9 18,6
%86 82 81
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 6
Italiano
pag. 7 Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
1470 1410 1630 997 1053 1112 312 728 497 200 38 57 / 64 1690x1150x386
1822 1752 1986 882 936 994 390 431 431 250 169 81 / 88 2046x1030x470
1822 1752 1986 1132 1186 1244 390 681 532 250 169 87 / 97 2046x1280x470
Pannello ispezioni
filtri e recuperatore
Quadro elettrico
principale
Modulo Bioxigen
Quadro elettrico
ventilazione
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 7
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
pa . 8
Italiano
• I recuperatori e i loro accessori sono inseriti in scatole di cartone che dovranno rimanere integre fino al momento del montaggio.
• I materiali che non sono stati installati per esigenze tecniche vengono forniti imballati con involucro idoneo fissato all'interno o esterno dell'u-
nità stessa.
• Per la movimentazione utilizzare, in funzione del peso, mezzi adeguati come previsto dalla direttiva 89/391/CEE e successive modifiche.
• Il peso di ogni singola macchina è riportato sul seguente manuale.
• Evitare rotazioni senza controllo.
• Accurata diligenza deve essere riservata alle operazioni di carico, tutte le macchine devono essere caricate e stivate nel camion interponen-
do opportuni distanziatori per salvaguardate tutte le parti sporgenti quali attacchi idrici, maniglie, cerniere.
Al ricevimento dell'unità Vi preghiamo di effettuare un controllo di tutte le parti, al fine di verificare che il trasporto non abbia causato danneg-
giamenti, i danni eventualmente presenti devono essere comunicati al vettore, apponendo la clau-sola di riserva nella bolla di accompagna-
mento, specificandone il tipo di danno.
In caso di stoccaggio prolungato mantenere le macchine protette dalla polvere e lontano da fonti di vibrazioni e di calore.
.
- L'utente è la persona, l'ente o la società, che ha acquistato o affittato la macchina e che intende usarla per gli scopi concepiti.
- L'utilizzatore o operatore, è la persona fisica che è stata autorizzata dall'utente a ope-rare con la macchina.
- Come tali, si intendono quelle persone fisiche che hanno conseguito uno studio specifico e che sono quindi
in grado di riconoscere i pericoli derivati dall'utilizzo di questa macchina e possono essere in grado di evitarli.
La Ditta SIC srl declina qualsiasi responsabilità per la mancata osservanza delle norme di sicurezza e di prevenzione di seguito descritte.
Declina inoltre ogni responsabilità per danni causati da un uso improprio del recuperatoree/o da modifiche eseguite senza autorizzazione.
• L'installazione deve essere effettuata da personale specializzato.
• Nelle operazioni di installazione, usare un abbigliamento idoneo e antinfortunistico, ad esempio: occhiali, guanti, ecc. come indicato da norma
686/89/CEE e successive.
• Durante l'installazione operare in assoluta sicurezza, ambiente pulito e libero da impedimenti.
• Rispettare le leggi in vigore nel Paese in cui viene installata la macchina, relativamente all'uso e allo smaltimen-to dell'imballo e dei prodotti
impiegati per la pulizia e la manutenzione della macchina, nonché osservare quanto raccomanda il produttore di tali prodotti.
• Prima di mettere in funzione l'unità controllare la perfetta integrità dei vari componenti e dell'intero impianto.
• Evitare assolutamente di toccare le parti in movimento o di interporsi tra le stesse.
• Non procedere con i lavori di manutenzione e di pulizia, se prima non è stata disinserita la linea elettrica.
• La manutenzione e la sostituzione delle parti danneggiate o usurate deve essere effettuata solamente da personale specializzato e seguen-
do le indicazioni riportate in questo manuale.
!
!
!
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 8
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX pa . 9
Italiano
• Le parti di ricambio devono corrispondere alle esigenze definite dal Costruttore.
• In caso di smantellamento del recuperatore, attenersi alle normative antinquinamento previste.
N.B. L'installatore e l'utilizzatore nell'uso del recuperatore devono tenere conto e porre rimedio a tutti gli altri tipi di rischio connessi con l'im-
pianto. Ad esempio rischi derivanti da ingresso di corpi estranei, oppure rischi dovuti al convogliamento di gas pericolosi infiammabili o tossici
ad alta temperatura.
.
• Verificare la perfetta integrità dei vari componenti dell'unità.
• Controllare che nell'imballo siano contenuti gli accessori per l'installazione e la documentazione.
• Trasportare la sezione imballata il più vicino possibile al luogo di installazione.
• Non sovrapporre attrezzi o pesi sull'unità imballata.
• Posizionare il recuperatore su di una struttura solida che non causi vibrazioni e che sia in grado di sopportare il peso della macchina.
• Non posizionare l'unità in locali in cui sono presenti gas infiammabili, sostanze acide, aggressive e corrosive che possono danneggiare i vari
componenti in maniera irreparabile.
• Prevedere uno spazio libero minimo come indicato nelle figure seguenti, al fine di rendere possibile l'installazione e la manutenzione ordina-
ria e straordinaria; in corrispondenza della sezione con batteria ad espansione diretta garantire accessibilità anche da sotto per le operazioni
di manutenzione al sistema Bioxigen.
400 450 450
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 9
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
pa . 10
Italiano
• I canali devono essere dimensionati in funzione dell'impianto e delle caratteristiche aerauliche dei ventilatori dell'unità. Un errato calcolo delle
canalizzazioni causa perdite di potenza o l'intervento di eventuali dispositivi presenti sull'impianto.
• Ridurre al minimo le curve dei canali e le riduzioni di sezione che provocano aumento delle perdite di carico
• Per prevenire la formazione di condensa ed attenuare il livello di rumorosità si consiglia di utilizzare canali coibentati.
• Qualora si utilizzino canali rigidi, per evitare di trasmettere le eventuali vibrazioni della macchina in ambiente, è consigliato interporre un giun-
to antivibrante fra le bocche ventilanti e i canali. Deve comunque essere garantita la continuità elettrica fra canale e macchina tramite un cavo
di terra.
• La distanza tra la bocca di ripresa aria ambiente e la bocca di mandata deve essere la massima possibile.
• I canali di collegamento con l’esterno devono essere protetti contro la penetrazione di pioggia attraverso le griglie di estremità. E’ preferibile
dare a questi canali una piccola inclinazione per evitare in ogni caso che l’acqua possa risalire fino alla macchina.
Qui di seguito sono illustrate alcune sequenze del mon-
taggio:
1. Eseguire la foratura a soffitto e fissare sei tiranti filet-
tati M8 come indicato in figura.
2. Posizionare l'unità sui sei tiranti attraverso le apposite
staffe di sostegno laterali (otto disponibili)
3. Bloccare l'unità serrando i bulloni di fissag-
gio.
Condotto di
espulsione
Condotto di
ripresa aria
ambiente
Bocca di
ripresa aria
ambiente
Condotto di mandata aria
di rinnovo
Tiranti filettati (min 6)
Presa
aria
esterna
Condotto di presa
aria esterna
Staffe di
sostegno
Bocca di
mandata aria di
rinnovo
In corrispondenza della sezione ad espansione diretta e
nello stesso lato delle ispezioni, eseguire la connessione
allo scarico condensa (da 1/4” con attacco portagom-
ma). E’ fortemente suggerita l’interposizione di sifone
onde evitare l’ingresso indesiderato di odori e la realiz-
zazione della tubazione con pendenza verso il punto di
scarico.
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 10
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX pa . 11
Italiano
• I collegamenti elettrici ai quadri di comando devono essere effettuati da personale specializzato secondo gli schemi forniti.
• Assicurarsi che la tensione e la frequenza riportate sulla targhetta corrispondano a quelle della linea elettrica di allacciamento.
• Per l'alimentazione generale del recuperatore non è consentito l'uso di adattatori, prese multiple e/o prolunghe.
• Collegare l'unità ad una efficace presa di terra, utilizzando l'apposita vite inserita nell'unità stessa.
• Il pannello remoto è idoneo all’installazione su parete
• Per il fissaggio:
- sganciare la basetta posteriore (attraverso i fermi ad incastro) ed anco-
rarla alla parete nella posizione opportuna usando i fori predisposti
- riagganciare il corpo principale
• Collegare i due fili ai terminali R1-R2 presenti nel vano del quadro elettrico del-
l’unità ricavato nella sezione di testa comprendente la batteria ad espansione
diretta
1 - Pulsante di avvio/stand-by
2 - Pulsante selezione modalità di funzionamento
3 - Pulsante selezione apparecchio (in caso di multi-macchina)
4 - Pulsante velocità ventilatore
5 - Pulsanti per programmazione oraria
6 - Pulsante reimpostazione check filtro
Le istruzioni per l’uso e la programmazione sono dettagliatamente spiegate nello
specifico manuale fornito a corredo dell’accessorio.
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 11
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
pa . 12
Italiano
Prima di avviare l'unità verificare quanto segue:
• Ancoraggio dell'unità al soffitto o alla parete.
• Collegamento dei canali aeraulici.
• Collegamento delle tubazioni del refrigerante.
• Connessione e continuità del cavo di terra.
• Serraggio di tutti i morsetti elettrici.
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 12
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX pa . 13
Italiano
• E' dovere dell’utilizzatore eseguire sul recuperatore tutte le operazioni di manutenzione.
• Solo personale addetto, precedentemente addestrato e qualificato può eseguire le operazioni di manutenzioni.
• Se l'unità deve essere smontata, proteggere le mani con dei guanti da lavoro.
Una volta eseguita la pulizia ripetere le operazioni in ordine inverso.
Recuperatori
Filtri
Aspirapolvere
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 13
Italiano
• Verifica di tutta l'apparecchiatura elettrica ed in particolare il serraggio delle connessioni elettriche.
• Verifica del serraggio di tutti i bulloni, dadi, flangie e connessioni idriche che le vibrazioni avrebbero potuto allentare.
Almeno annualmente e comunque sempre quando si avverte un calo dell’efficienza dell’apparecchiatura procedere alla pulizia del condensatore.
Per effettuare le operazioni di verifica e pulizia seguire scrupolosamente le istruzioni seguenti :
• Togliere tensione all’intera unità
• Svitare le 4 viti di fissaggio del modulo operando dalla parte inferiore in corrispondenza delle connessioni aerauliche verso l’ambiente
• Sfilare il modulo accompagnando la sua discesa fino a quando il condensatore al quarzo è totalmente uscito
• Sganciare il connettore di alimentazione

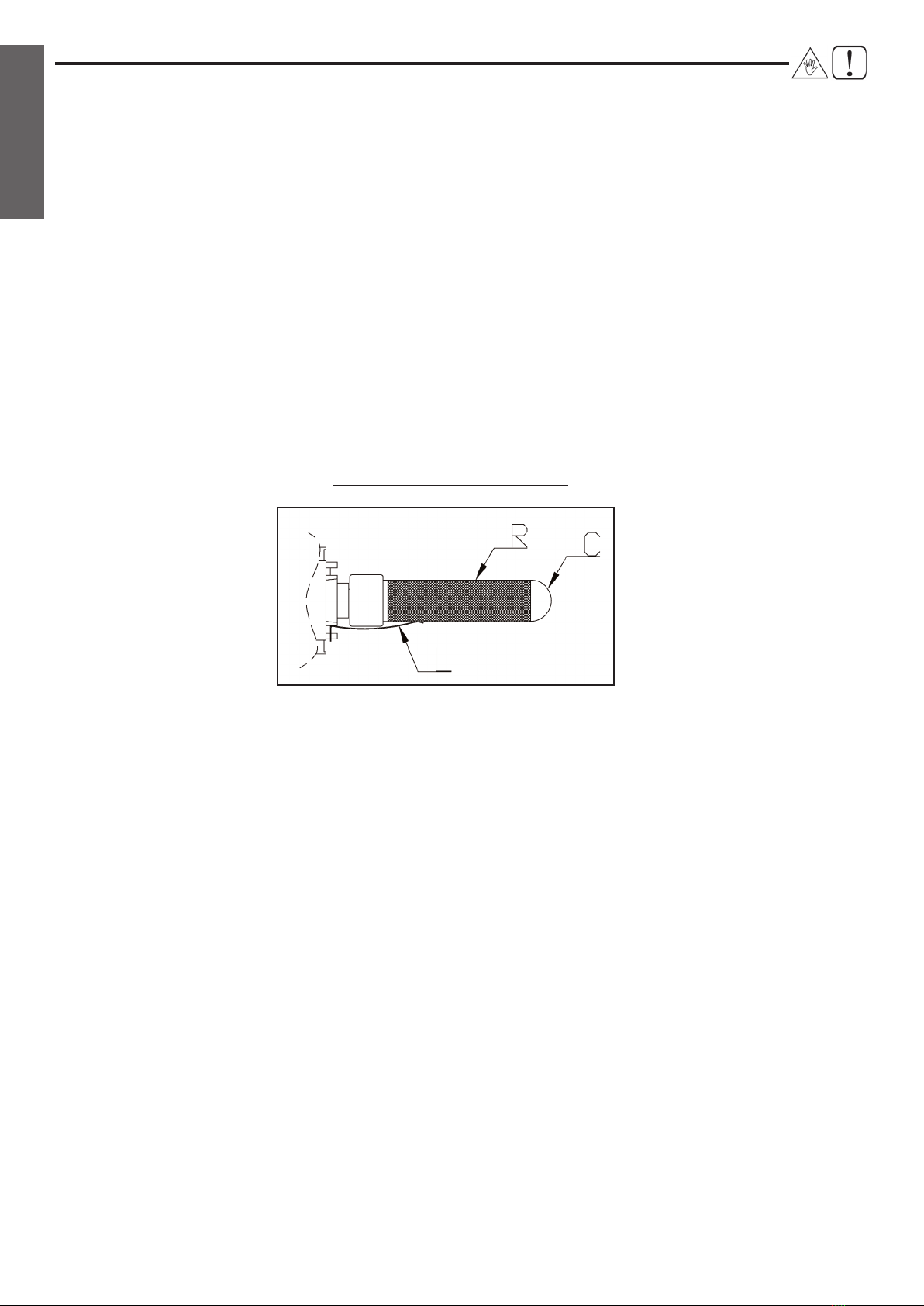

• Dopo aver appoggiato il modulo su di una superficie piana, svitare delicatamente il condensatore al quarzo ()
• Sfilare la rete () esterna al tubo: se l'operazione risulta difficoltosa, ruotare leggermente la rete attorno al condensatore al quarzo
• Pulire il condensatore al quarzo con uno straccio umido.
• Lavare la rete sotto un getto d'acqua calda e asciugare accuratamente con un panno asciutto
• Controllare se il tubo presenta incrinature o altri danneggiamenti; nel caso deve essere necessariamente sostituirlo
• Non appena si nota un strato biancastro sulla griglia di metallo all'interno del tubo, significa che il tubo va sostituito. In generale la sostituzione del
tubo deve avvenire dopo 18-24 mesi
• Rimettere la rete metallica sul tubo sovrapponendola alla griglia interna.
• Controllare che la linguetta ( ) sia a contatto con la rete metallica e la prema contro il vetro al quarzo del condensatore ()
• Pulire esternamente l'apparecchiatura
• Avvitare delicatamente il condensatore al quarzo nella propria sede
• Inserire nuovamente il modulo nel foro inferiore e riagganciare il connettore elettrico
• Riavvitare le viti di fissaggio del modulo
• Verificare il funzionamento dell'apparecchiatura. Ora deve essere udibile un leggero rumore.
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
pag. 14
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 14
Italiano
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX pag. 15
Italiano
A fine utilizzo i recuperatori di calore delle serie andranno smaltiti in osservanza delle normative vigenti. In particolare la Direttiva
Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, ne prescrive lo smaltimento al di fuori del normale flusso dei rifiuti
solidi urbani. li apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la salute e l’ambiente.
I materiali che compongono i recuperatori di calore sono :
• Lamiera zincata
• Polistirolo
• Polietilene
• Plastica ABS
• omma nitrilica NBR
Nel caso in cui il guasto non sia facilmente risolvibile scollegare l'apparecchio dall’alimentazione elettrica e contattare la Ditta distributrice o
un centro di assistenza tecnica autorizzato, citando i dati identificativi dell’unità riportati nella relativa targhetta.
L'alimentazione non è inserita.
li interruttori del controllo remoto non sono nell'esatta posizione di funzionamento.
Ci sono dei corpi estranei che bloccano le giranti.
Collegamenti elettrici allentati.
Fusibile di protezione bruciato
Portata aria troppo bassa.
Carica di refrigerante insufficiente (verificare circuito del refrigerante).
Compressore disattivo (verificare unità esterna).
Perdite di carico del sistema sovrastimate.
Perdite di carico del sistema sottostimate.
Ostruzioni nelle canalizzazioni.
Velocità di rotazione selezionata troppo bassa o tensione di alimentazione non di targa.
Portata eccessiva.
Usura o cricche nei cuscinetti.
Ventilatore squilibrato.
Presenza di materiale estraneo nella coclea.
irante squilibrata a causa di usura o di depositi di polvere.
Strisciamento della girante sulla coclea dovuto a deformazioni.
Ostruzioni nelle canalizzazioni.
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.19 Pa ina 15
Italiano
Manuale di Installazione, Uso e Manutenzione - Serie ERV+DX
pag. 16
LEGENDA E CODICI RICAMBI
1 2345
Modello FILTRO ARIA SCHEDA
VENTILAZIONE BOCCAGLIO MOTORE
VENTILATORE
GIRANTE
VENTILATORE
AW-500ZDX2 CF0P0MICRE050000
ME2MICRE00000000
CP04BMICRE050000 ACVT0MVMICRE0500 ACVT0VEMICRE0500
AW-800ZDX2 CF0P0MICRE008000 CP04BMICRE080000 ACVT0MVMICRE0800 ACVT0VEMICRE0800
AW-01KZDX2 CF0P0MICRE100000 CP04BMICRE100000 ACVT0MVMICRE1000 ACVT0VEMICRE1000
LEGENDA E CODICI RICAMBI
6 78910
Modello RECU ERATORE SCHEDA
RINCI ALE BATTERIA DX VALVOLA
ES ANSIONE (*)
MODULO
BIOXIGEN
AW-500ZDX2 PRMICRE050000000
QE1CV62331675890
BT252ECX045002NO FRSV02S50DNC1000 AC00CFRIBIOXMCD0
AW-800ZDX2 PRMICRE080000000 BT252ECX045002NO FRSV02S80DNC1000 AC00CFRIBIOXMCD0
AW-01KZDX2 PRMICRE100000000 BT252ECX045002NO FRSV02S80DNC1000 AC00CFRIBIOXMCD0
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.20 Pa ina 16
Inst ll tion, Use nd M inten nce M nu l - ERV+DX series pa . 17
English
page 18
page 19
page 20
page 20
1.1 Presentation of the manual page 21
1.2 eneral characteristics page 21
1.3 ERV+DX series technical data page 21
1.4 Dimensions and weights page 22
2.1 Packing page 23
2.2 Handling and transport page 23
2.3 Control upon reception page 23
2.4 Storage page 23
3.1 Definitions page 23
3.2 safety standards page 23
3.3 Preliminary operations page 24
3.4 Choice of the installation place page 24
3.5 Positioning of the machine page 25
3.6 Drain tray connection page 25
3.7 Connection to the ducts page 25
4.1 CZ-RTC2 remote control installation and working page 26
4.2 Wiring diagram page 27
page 27
6.1 Attentions page 28
6.2 Monthly controls page 28
6.3 Yearly controls page 29
page 30
page 30
page 31
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.20 Pa ina 17
Inst ll tion, Use nd M inten nce M nu l - ERV+DX series
pa e 18
English
DECLARATION OF CONFORMITY
SIC s.r.l. Società Unipersonale
Company
Viale dell’Industria, 25 37044 VR
Address Zip Province
Cologna Veneta Italy
Declaration of Conformity
StateCity
DECLARES UNDER ITS OWN RESPONSIBILITY THAT THE MACHINERY
Heat Recovery Unit ERV+DX
Description Series
ERV+DX PAW-500ZDX2; ERV+DX PAW-800ZDX2; ERV+DX PAW-01KZDX2
Models
Double flow mechanical ventilation with static, counter flow enthalpic heat exchanger and direct expansion coil
Function
Heat Recovery Unit ERV+DX Series
Commercial name
ERV+DX Series
ARE IN COMPLIANCE WITH THE FOLLOWING DIRECTIVES
Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery;
Directive 2004/108/EC of the European Parliament and of the Council of 15 December 2004 on the approximation of the laws of the Member States relating to
electromagnetic compatibility;
Directive 2006/95/EC of the European Parliament and of the Council of 12 December 2006 on the harmonisation of the laws of Member States relating to
electrical equipment designed for use within certain voltage limits;
Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on the restriction of the use of certain hazardous substances in electrical
and electronic equipment (RoHS);
Directive 2002/96/EC of the European Parliament and of the Council of 27 January 2003 on waste electrical and electronic equipment (WEEE);
AND AUTHORIZES
Andrea Mantovani
Name
Viale dell’Industria, 25 37044 VR
Address Zip Province
Cologna Veneta Italia
City State
TO COMPILE THE TECHNICAL FILE
In case of improper use or unauthorized modification of the machinery equipment, this document will loose its validity. It is forbidden to put the unit that is object
of this declaration in service before the machine or the plant in which the machine will operate is in compliance with the dispositions of Machinery Directive
2006/42/EEC and following modifications.
Cologna Veneta, 14th April 2013 THE GENERAL MANAGER
ANDREA MANTOVANI
SIC srl Società Unipersonale
Viale dell’Industria, 25 – 37044 Cologna Veneta VR Italy – Tel. +39 0442 412741 Fax +39 0442 418400 – www.sicsistemi.com - [email protected]
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.20 Pa ina 18
Inst ll tion, Use nd M inten nce M nu l - ERV+DX series pa e 19
This manual is an integral part of the apparatus and then it must be preserved with care and it ALWAYS must accompany the
machine, even in the case of cession to another owner or user or in the case of a transfer on another system. In the case of its
damage or losing, ask another copy to the distributor Company.
The repairs or the maintenance must be carried out by expert and qualified staff as it is expected in this handbook. Don’t modify or
tamper with the machine because it can create dangerous situations and the distributor Company does not answer to possible dama-
ges.
Check the perfect integrity of all ERV+DX components. Check that in the packing all the accessories for the installation and the rele-
vant documentation, are included. In the case of not conformity turn to seller company.
The installation of the machine must be carried out by qualified Company according to the law March, 5th 1990 n° 46 which, at the
end of the work, must give to the owner, the declaration of conformity of installation workmanlike, that is in compliance with the regu-
lations in force and with the indications of this handbook.
The distributor Company does not answer to possible damages to people, animals or things, due to wrong installation, regulations
and maintenance or due to illegitimate use.
Remember that in the use of products that use electrical energy and water, some fundamental rules of security must be observed. In
particular:
Children and handicapped people without assistance must not use the machine.
Don’t touch the machine if you are barefoot and if you are wet.
Do not proceed with cleaning or maintenance operations, before switching off the electric power supply.
Do not modify security or adjustement devices without permission and indications of the Manufacturer Company.
Do not pull, remove, twist electrical cables coming out from machine, even if these is disconnected from power supply network.
Do not walk up, sit down and/or place any objects on the machine.
Do not spurt water directly on the machine.
Do not open access doors of the machine, without positioning general switch of the system on "off" .
Do not scatter, leave close by children packing material because it could be dangerous.
English
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.20 Pa ina 19
Inst ll tion, Use nd M inten nce M nu l - ERV+DX series
pa e 20
The Heat Recovering Unit is CE marked in accordance
with European Community, with the following directives:
2006/42/EC, 2004/108/EC, 2006/95/EC, 2002/95/CE,
2002/96/CE and following modifications.
Model
Serial number
Voltage [V]
Number of phases
Frequency [Hz]
Maximum absorbed current [A]
Code
Manufacturing date
CE mark
Viale dell’Industria, 25 - 37044 Cologna Veneta (VR)
English
DC MAN I 00 ERVDX 01 - Man. Inst. CFR microDX - Panasonic_SIC 11/10/2013 8.20 Pa ina 20
This manual suits for next models
3
Table of contents
Languages:
Other Panasonic Heating System manuals
Popular Heating System manuals by other brands
National Comfort Products
National Comfort Products CPE Series installation manual
Energotech
Energotech EnergoStrip EE-1 Mounting and installation
Viessmann
Viessmann VITODENS operating instructions
TPI Corporation
TPI Corporation HotPod EHP6-10002CT Installation and operation instructions
Immergas
Immergas HYDRO Instructions and warnings
Duco
Duco DucoBox Energy Premium installation manual
