Parkside PABS 20-Li E6 User manual

Perceuse-visseuse sans fil 20 V
Traduction des instructions d‘origine
Accu-schroefboormachine 20 V
Vertaling van de originele gebruiksaanwijzing
Aku vrtací šroubovák 20 V
Překlad originálního provozního návodu
Akku-Bohrschrauber 20 V / Cordless Drill Set 20V /
Perceuse-visseuse sans fil 20 V PABS 20-Li E6
Cordless Drill Set 20V
Translation of the original instructions
Akumulatorowa
wiertarkowkrętarka 20 V
Tłumaczenie oryginalnej instrukcji obsługi
Akumulátorový vŕtací
skrutkovač 20 V
Preklad originálneho návodu na obsluhu
IAN 365090_2101
Batteridreven bore-/
skruemaskine 20 V
Oversættelse af den originale driftsvejledning
Atornilladora taladradora
recargable 20 V
Traducción del manual de instrucciones original
Akku-Bohrschrauber 20 V
Originalbetriebsanleitung

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit
allen Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of
the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l‘appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het
apparaat.
Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z
wszystkimi funkcjami urządzenia.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese
con todas las funciones del dispositivo.
DE / AT / CH Originalbetriebsanleitung Seite XX
GB / IE Translation of the original instructions Page XX
FR / BE Traduction des instructions d‘origine Page XX
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina XX
PL Tłumaczenie oryginalnej instrukcji obsługi Strona XX
CZ Překlad originálního provozního návodu Strana XX
SK Preklad originálneho návodu na obsluhu Strana XX
DK Oversættelse af den originale driftsvejledning Side XX
ES Traducción del manual de instrucciones original Página XX
4
16
28
44
57
70
82
94
106

1
2
3
4
6
7
811
8
9
11
12
9
10
13
14
16
15
5
11
17
1
13
14
2

DE AT CH
4
Inhalt
Einleitung.....................................4
Bestimmungsgemäße
Verwendung................................4
Allgemeine Beschreibung .............5
Lieferumfang..................................... 5
Übersicht ......................................... 5
Funktionsbeschreibung....................... 5
Technische Daten..........................5
Sicherheitshinweise......................6
Symbole und Bildzeichen................... 6
Allgemeine Sicherheitshinweise
für Elektrowerkzeuge ......................... 6
Bedienung .................................11
Ladezustand des Akkus prüfen.......... 11
 ................................ 11
Akku-Pack ins Gerät einsetzen /
entnehmen ..................................... 11
Gangwahl...................................... 12
Drehrichtung einstellen..................... 12
Drehmoment einstellen..................... 12
Werkzeugwechsel........................... 12
Ein-/Ausschalten ............................. 13
Reinigung und Wartung .............13
Reinigung....................................... 13
Wartung ........................................ 13
Lagerung ...................................13
Entsorgung/ Umweltschutz.........13
Ersatzteile/Zubehör ...................14
Garantie ....................................14
Reparatur-Service ......................15
Service-Center............................15
Importeur .................................. 15
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Die-
ses Gerät wurde während der Produktion
auf Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und Ent-
sorgung. Machen Sie sich vor der Benut-
zung des Gerätes mit allen Bedien- und Si-
cherheitshinweisen vertraut. Benutzen Sie
das Gerät nur wie beschrieben und für die
angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut
auf und händigen Sie alle Unterlagen bei
Weitergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Das Gerät ist zum Eindrehen und Lösen
von Schrauben, sowie zum Bohren in Holz,
Metall oder Kunststoff vorgesehen. Jede an-
dere Verwendung, die in dieser Anleitung
nicht ausdrücklich zugelassen wird, kann zu
Schäden am Gerät führen und eine ernst-
hafte Gefahr für den Benutzer darstellen.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem
Einsatz erlischt die Garantie.
Das Gerät ist Teil der Serie Parkside


werden. Die Akkus dürfen nur mit Lade-

geladen werden.
Original EG-
Konformitätserklärung.............119
Explosionszeichnung................129

DE AT CH
5
Allgemeine Beschreibung
Die Abbildung der wichtigs-

auf der Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist:
-Akku-Bohrschrauber
- 8 Schraubbits, Länge 50 mm:
Kreuzschlitz: PH0, PH1, PH2 PZ0, PZ1, PZ2
Schlitz: SL5, SL6
- 8 Bohrer:

- Akku
- Ladegerät
- Aufbewahrungskoffer
- Betriebsanleitung Ladegerät und Akku
- Betriebsanleitung

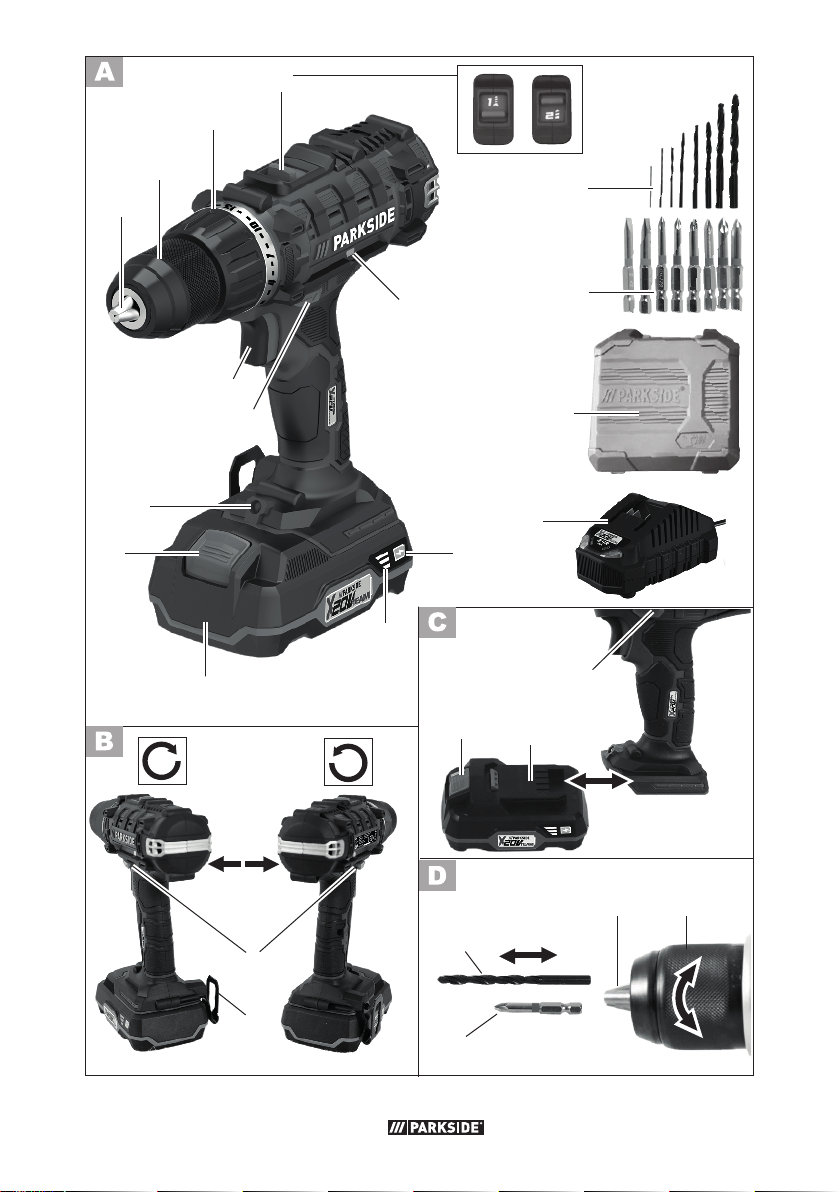

Übersicht
1 Bohrfutteröffnung
2 Schnellspannbohrfutter
3 Drehmomenteinstellring
4 Gang-Wahlschalter
5 Bit-Halterung
6 Taste zur Ladezustandsanzeige
7 Ladezustandsanzeige
8 Akku
9 Entriegelungstaste Akku
10 LED Arbeitslicht
11 Drehrichtungsschalter
12 Ein-/Ausschalter
13 Bohrer
14 Bits
15 Aufbewahrungskoffer
16 Ladegerät
17 Metallbügel
Funktionsbeschreibung
Der Akku-Bohrschrauber mit Zweigang-
-
momenteinstellung, Rechts-/Linkslauf,
ein Schnellspannbohrfutter und ein LED-
Arbeitslicht.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.
Technische Daten
Akku-Bohrschrauber. PABS 20-Li E6
Motorspannung U ....................... 20 V
Leerlaufdrehzahl n0
Gang 1 .............................0-400 min-1
Gang 2 ...........................0-1400 min-1
Max. Drehmoment........................45 Nm
Spannweite-Bohrfutter Ø ......... 1,5-13 mm
Gewicht (mit Akku)......................1,65 kg
Bohrdurchmesser für Holz...... max. 30 mm
Bohrdurchmesser für Stahl ..... max. 13 mm
Schutzart.........................................IPX0
Temperatur ............................max. 50 °C
Ladevorgang .........................4 - 40 °C
Betrieb............................... -20 - 50 °C
Lagerung ..............................0 - 45 °C
Schalldruckpegel
(LpA)................... 72,1 dB(A), KpA= 5 dB
Schallleistungspegel
(LWA)................. 83,1 dB(A); KWA= 5 dB
Vibration (ah).......<2,5 m/s2; K= 1,5 m/s2
Der angegebene Schwingungsemissions-
wert ist nach einem genormten Prüfverfah-
ren gemessen worden und kann zum Ver-
gleich eines Elektrowerkzeugs mit einem
anderen verwendet werden.
Der angegebene Schwingungsemissionswert
kann auch zu einer einleitenden Einschät-
zung der Aussetzung verwendet werden.

DE AT CH
6
Warnung:
Der Schwingungsemissionswert kann
sich während der tatsächlichen Benut-
zung des Elektrowerkzeugs von dem
Angabewert unterscheiden, abhängig
von der Art und Weise, in der das
Elektrowerkzeug verwendet wird.
Versuchen Sie, die Belastung durch
Vibrationen so gering wie möglich
zu halten. Eine Beispielhafte Maß-
nahme zur Verringerung der Vibrati-
onsbelastung ist die Begrenzung der
Arbeitszeit. Dabei sind alle Anteile
des Betriebszyklus zu berücksichtigen
(beispielsweise Zeiten, in denen das
Elektrowerkzeug abgeschaltet ist, und
solche, in denen es zwar eingeschal-
tet ist, aber ohne Belastung läuft).
Achtung! Eine aktuelle Liste
-
den Sie unter:
www.lidl.de/akku
Dieses Gerät sollte mit folgenden Akkus
betrieben werden:

Diese Akkus dürfen mit folgenden
Ladegeräten geladen werden:

Ladezeit (Min.) 
 

 60 30
 120 60
Sicherheitshinweise
Beim Gebrauch der Maschine sind die
Sicherheitshinweise zu beachten.

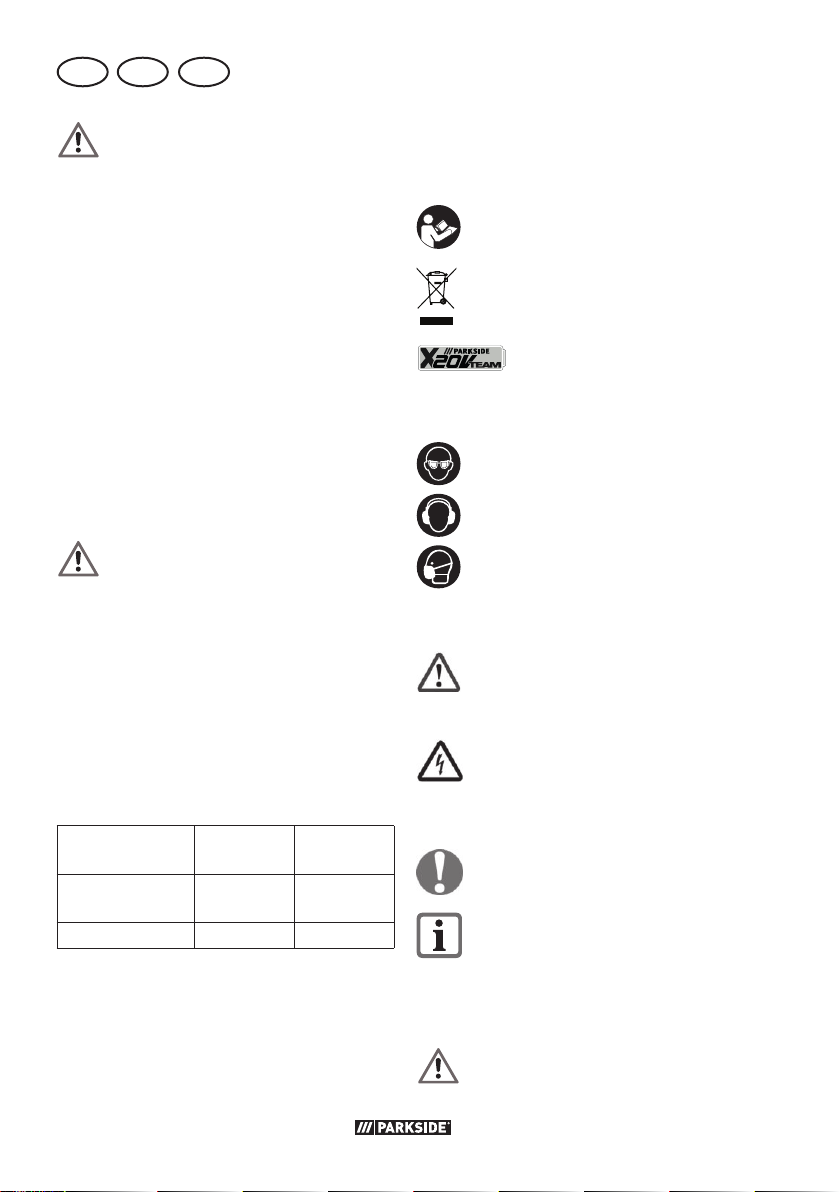

Symbole und Bildzeichen
Bildzeichen auf dem Gerät:
Lesen Sie die Betriebsanleitung
aufmerksam durch.
Elektrogeräte gehören nicht in den
Hausmüll.
Das Gerät ist Teil der Serie
Parkside X 20 V TEAM.
Bildzeichen auf dem Bohrerset:
Tragen Sie eine Schutzbrille oder
einen Gesichtsschutz.
Tragen Sie Gehörschutz..
Tragen Sie einen Atemschutz.
Symbole in der Anleitung:
Gefahrenzeichen mit Anga-
ben zur Verhütung von Per-
sonen- oder Sachschäden.
Gefahrenzeichen mit Anga-
ben zur Verhütung von Per-
sonenschäden durch einen
elektrischen Schlag.
Gebotszeichen mit Angaben zur
Verhütung von Schäden.
Hinweiszeichen mit Informationen zum
besseren Umgang mit dem Gerät.
Allgemeine Sicherheitshin-
weise für Elektrowerkzeuge
WARNUNG! Lesen Sie alle
Sicherheitshinweise, Anwei-

DE AT CH
7
werden. Verwenden Sie keine
Adapterstecker gemeinsam mit
schutzgeerdeten Elektrowerk-
zeugen. Unveränderte Stecker und
passende Steckdosen verringern das
Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt

von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht
ein erhöhtes Risiko durch elektrischen
Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge
von Regen oder Nässe fern. Das
Eindringen von Wasser in ein Elektro-
werkzeug erhöht das Risiko eines elekt-
rischen Schlages.
d) Zweckentfremden Sie die An-
schlussleitung nicht, um das
Elektrowerkzeug zu tragen, auf-
zuhängen oder um den Stecker
aus der Steckdose zu ziehen.
Halten Sie die Anschlussleitung
fern von Hitze, Öl, scharfen
Kanten oder sich bewegenden
Teilen. Beschädigte oder verwickelte
Anschlussleitungen erhöhen das Risiko
eines elektrischen Schlages.
e) Wenn Sie mit dem Elektro-
werkzeug im Freien arbeiten,
verwenden Sie nur Verlänge-
rungsleitungen, die auch für den
Außenbereich geeignet sind. Die
Anwendung einer für den Außenbe-
reich geeigneten Verlängerungsleitung
verringert das Risiko eines elektrischen
Schlages.
f) Wenn der Betrieb des Elektro-
werkzeugs in feuchter Umgebung
nicht vermeidbar ist, verwenden
Sie einen Fehlerstromschutz-
schalter. Der Einsatz eines Fehler-
stromschutzschalters vermindert das
Risiko eines elektrischen Schlages.
sungen, Bebilderungen und
technischen Daten, mit de-
nen dieses Elektrowerkzeug
versehen ist. Versäumnisse bei
der Einhaltung der nachfolgenden
Anweisungen können elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen.
Bewahren Sie alle Sicherheitshin-
weise und Anweisungen für die
Zukunft auf.
Der in den Sicherheitshinweisen verwende-
te Begriff ,,Elektrowerkzeug” bezieht sich
auf netzbetriebene Elektrowerkzeuge (mit
Netzleitung) oder auf akkubetriebene Elek-
trowerkzeuge (ohne Netzleitung).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich
sauber und gut beleuchtet. Unord-
nung oder unbeleuchtete Arbeitsberei-
che können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektro-
werkzeug nicht in explosionsge-
fährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase
 Elektrowerk-
zeuge erzeugen Funken, die den Staub
oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere
Personen während der Benut-
zung des Elektrowerkzeuges
fern. Bei Ablenkung können Sie die
Kontrolle über das Elektrowerkzeug ver-
lieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elek-
trowerkzeuges muss in die
Steckdose passen. Der Stecker
darf in keiner Weise verändert

DE AT CH
8
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten
Sie darauf, was Sie tun, und ge-
hen Sie mit Vernunft an die Ar-
beit mit dem Elektrowerkzeug.
Benutzen Sie kein Elektrowerk-
zeug, wenn Sie müde sind oder
-
hol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeugs kann
zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schut-
zausrüstung und immer eine
Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutz-
helm oder Gehörschutz je nach Art und
Einsatz des Elektrowerkzeugs, verrin-
gert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeab-
sichtigte Inbetriebnahme. Ver-
gewissern Sie sich, dass das
Elektrowerkzeug ausgeschaltet
ist, bevor Sie es an die Strom-
versorgung und/oder den Akku
anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des
Elektrowerkzeugs den Finger am Schal-
ter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen,
kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge
oder Schraubenschlüssel, bevor
Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüs-
sel, der sich in einem drehenden Teil

Verletzungen führen.
e) Vermeiden Sie eine abnormale
Körperhaltung. Sorgen Sie für
einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht.
Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen bes-
ser kontrollieren.
f) Tragen Sie geeignete Kleidung.
Tragen Sie keine weite Kleidung
oder Schmuck. Halten Sie Haare
und Kleidung fern von sich be-
wegenden Teilen. Lockere Kleidung,
Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auf-
fangeinrichtungen montiert
werden können, sind diese
anzubringen und richtig zu ver-
wenden. Verwendung einer Staub-
absaugung kann Gefährdungen durch
Staub verringern.
h) Wiegen Sie sich nicht in falscher
Sicherheit und setzen Sie sich
nicht über die Sicherheitsregeln
für Elektrowerkzeuge hinweg,
auch wenn Sie nach vielfachem
Gebrauch mit dem Elektrowerk-
zeug vertraut sind. Achtloses Han-
deln kann binnen Sekundenbruchteilen
zu schweren Verletzungen führen.
4) Verwendung und Behandlung
des Elektrowerkzeuges
a) Überlasten Sie das Elektrowerk-
zeug nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem pas-
senden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen
Leistungsbereich.
b) Benutzen Sie kein Elektrowerk-
zeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist ge-
fährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der
Steckdose und/oder entfernen Sie

DE AT CH
9
einen abnehmbaren Akku, bevor
Sie Geräteeinstellungen vorneh-
men, Einsatzwerkzeugteile wech-
seln oder das Elektrowerkzeug
weglegen. Diese Vorsichtsmaßnahme
verhindert den unbeabsichtigten Start
des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elek-
trowerkzeuge außerhalb der
Reichweite von Kindern auf.
Lassen Sie keine Personen das
Elektrowerkzeug benutzen, die
mit diesem nicht vertraut sind
oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge
sind gefährlich, wenn sie von unerfah-
renen Personen benutzt werden.
 
und Einsatzwerkzeug mit Sorg-
falt. Kontrollieren Sie, ob beweg-
liche Teile einwandfrei funktio-
nieren und nicht klemmen, ob
Teile gebrochen oder so beschä-
digt sind, dass die Funktion des
Elektrowerkzeugs beeinträchtigt
ist. Lassen Sie beschädigte Teile
vor dem Einsatz des Elektro-
werkzeuges reparieren. Viele
Unfälle haben ihre Ursache in schlecht
gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge
scharf und sauber. Sorgfältig ge-

Schneidkanten verklemmen sich weni-
ger und sind leichter zu führen.
g) Verwenden Sie Elektrowerk-
zeug, Einsatzwerkzeug, Einsatz-
werkzeuge usw. entsprechend
diesen Anweisungen. Berück-
sichtigen Sie dabei die Arbeits-
bedingungen und die auszufüh-
rende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die
vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
 -
chen trocken, sauber und frei
von Öl und Fett. Rutschige Griffe

Bedienung und Kontrolle des Elektro-
werkzeugs in unvorhergesehenen Situa-
tionen.
5) Verwendung und Behandlung
des Akkuwerkzeugs
a) Laden Sie Akkus nur mit Lade-
geräten auf, die vom Hersteller
empfohlen werden. Durch ein
Ladegerät, das für eine bestimmte Art
von Akkus geeignet ist, besteht Brand-
gefahr, wenn es mit anderen Akkus
verwendet wird.
b) Verwenden Sie nur die dafür
vorgesehenen Akkus in den
Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzun-
gen und Brandgefahr führen.
c) Halten Sie den nicht benutzten
Akku fern von Büroklammern,
Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen
Metallgegenständen, die eine
Überbrückung der Kontakte ver-
ursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann
Verbrennungen oder Feuer zur Folge
haben.
d) Bei falscher Anwendung kann
Flüssigkeit aus dem Akku aus-
treten. Vermeiden Sie den Kon-
takt damit. Bei zufälligem Kon-
takt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich
ärztliche Hilfe in Anspruch. Aus-
-
reizungen oder Verbrennungen führen.

DE AT CH
10
e) Benutzen Sie keinen beschä-
digten oder veränderten Akku.
Beschädigte oder veränderte Akkus
können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verlet-
zungsgefahr führen.
f) Setzen Sie einen Akku keinem
Feuer oder zu hohen Tempera-
turen aus. Feuer oder Temperaturen

hervorrufen.
g) Befolgen Sie alle Anweisungen
zum Laden und laden Sie den
Akku oder das Akkuwerkzeug
niemals außerhalb des in der
Betriebsanleitung angegebenen
Temperaturbereichs. Falsches
Laden oder Laden außerhalb des zuge-
lassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr
erhöhen.
6) Service
a) Lassen Sie lhr Elektrowerkzeug
-
sonal und nur mit Original-Er-
satzteilen reparieren. Damit wird
sichergestellt, dass die Sicherheit des
Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte
Akkus. Sämtliche Wartung von Akkus
sollte nur durch den Hersteller oder
bevollmächtige Kundendienststellen
erfolgen.
7) ZUSÄTZLICHE
SICHERHEITSHINWEISE
a) Halten Sie das Gerät an den

Arbeiten ausführen, bei denen
das Einsatzwerkzeug verborge-
ne Stromleitungen treffen kann.
Der Kontakt mit einer spannungsfüh-
renden Leitung kann auch metallene
Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.
b) Halten Sie das Gerät an den

Arbeiten ausführen, bei denen
die Schraube verborgene Strom-
leitungen treffen kann. Der Kon-
takt der Schraube mit einer spannungs-
führenden Leitung kann auch metallene
Geräteteile unter Spannung setzen und
zu einem elektrischen Schlag führen.
c) Verwenden Sie kein Zubehör
welches nicht von PARKSIDE
empfohlen wurde. Die kann zu
elektrischem Schlag oder Feuer führen.
8) RESTRISIKEN
Auch wenn Sie dieses Elektrowerkzeug vor-
schriftsmäßig bedienen, bleiben immer Rest-
risiken bestehen. Folgende Gefahren können
im Zusammenhang mit der Bauweise und
Ausführung dieses Elektrowerkzeugs auftreten:
a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter
Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-
Arm-Schwingungen resultieren, falls das
Gerät über einen längeren Zeitraum ver-
wendet wird oder nicht ordnungsgemäß
geführt und gewartet wird.
Warnung! Dieses Elektrowerkzeug
erzeugt während des Betriebs ein
elektromagnetisches Feld. Dieses
Feld kann unter bestimmten Umstän-
den aktive oder passive medizini-
sche Implantate beeinträchtigen.
Um die Gefahr von ernsthaften
oder tödlichen Verletzungen zu
verringern, empfehlen wir Personen
mit medizinischen Implantaten ihren

DE AT CH
11
Arzt und den Hersteller des medizi-
nischen Implantats zu konsultieren,
bevor die Maschine bedient wird.
Beachten Sie die Sicher-
heitshinweise und Hinweise
zum Aufladen und der kor-
rekten Verwendung, die in
der Betriebsanleitung Ihres
Akkus und Ladegeräts der
Serie Parkside X20VTeam
gegeben sind. Eine detail-
lierte Beschreibung zum
Ladevorgang und weitere
Informationen finden Sie
in dieser separaten Bedie-
nungsanleitung.
Bedienung
Nehmen Sie den Akku aus
dem Gerät, um eine unbeab-
sichtigte Inbetriebnahme zu
verhindern. Es besteht Verlet-
zungsgefahr!
Achten Sie darauf, dass die
Umgebungstemperatur wäh-


nicht unterschreitet.
Ladezustand des Akkus
prüfen
Die Ladezustandsanzeige (7) signalisiert
den Ladezustand des Akkus (8).
 

Leuchte angezeigt. Drücken Sie hierfür
die Softtaste (6) der Ladezustandsan-
zeige (7).
rot-gelb-grün=> Akku vollgeladen
rot-gelb => Akku ca. zur Hälfte geladen
rot => Akku muss geladen werden
Akku auaden
Lassen Sie einen erwärmten Akku
vor dem Laden abkühlen.
Laden Sie den Akku (8) auf, wenn
nur noch die rote LED der Ladezu-
standsanzeige (7) leuchtet.
1. Nehmen Sie gegebenenfalls den Akku
(8) aus dem Gerät.
2. Schieben Sie den Akku (8) in den Lade-
schacht des Ladegerätes (16).
3. Schließen Sie das Ladegerät (16) an
eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen
Sie das Ladegerät (16) vom Netz.
5. Ziehen Sie den Akku (8) aus dem Lade-
gerät (16).
Übersicht der LED-Kontrollanzeigen
auf dem Ladegerät (16):
Grüne LED leuchtet ohne eingesetzten
Akku: Ladegerät betriebsbereit.
Grüne LED leuchtet: Akku ist geladen.
Rote LED leuchtet: Akku lädt.
Rote LED blinkt: Akku überhitzt
Rote + Grüne LED blinken: Akku defekt
Akku-Pack ins Gerät
einsetzen /entnehmen
Akku-Pack einsetzen
1. Bringen Sie den Drehrichtungsschalter
(11) in Mittelstellung (Sperre).
2. Schieben Sie den Gerätefuß auf den
Akku-Pack (8) bis dieser einrastet.

DE AT CH
12
Akku-Pack entnehmen
1. Drücken Sie die Entriegelungstaste (9)
und ziehen Sie den Akku-Pack (8) nach
vorne vom Gerät ab.
Gangwahl
Schieben Sie den Gang-Wahlschalter (4)
auf 1oder 2, entsprechend einer niedrigen
bzw. hohen Drehzahlvorwahl.
Gang 1.....0-400 min-1
Gang 2...0-1400 min-1
Die Gangumschaltung darf nur im
Stillstand betätigt werden.
Drehrichtung einstellen
Mit dem Drehrichtungsschalter können
Sie die Drehrichtung des Gerätes wählen
(Rechtslauf und Linkslauf) und das Gerät
gegen ungewolltes Einschalten sichern.
Der Pfeil auf dem Drehrichtungsschalter
gibt die Arbeitsrichtung an.
1. Warten Sie den Stillstand des Gerätes ab.
2. Schieben Sie den Drehrichtungsschalter
(11) in die gewünschte Position:
Rechtslauf: Zum Bohren und Eindrehen
von Schrauben. Den Drehrichtungsschal-
ter rechts, mit Pfeil nach vorne, drücken.
Linkslauf: Zum Lösen von Schrauben.
Den Drehrichtungsschalter links, mit
Pfeil nach hinten, drücken.
3. Einschaltsperre: Drehrichtungsschalter
in Mittelstellung bringen.
Der Drehrichtungsschalter darf nur
im Stillstand betätigt werden.
Drehmoment einstellen
Sie können durch Drehen des Drehmoment-
einstellrings (3) das maximale Drehmoment
voreinstellen. Es sind 25 Drehmomentstufen
+ 1 Bohrstufe vorgesehen
1. Wählen Sie das gewünschte Drehmo-
ment durch Drehen am Drehmoment-
einstellring (3):
Stufe 1 →niedrigstes Drehmoment.
Stufe
→höchstes Drehmoment.
Schrauben: Stufe 1 - 25
Bohren: Stufe
2. Beginnen Sie bei einer kleineren Dreh-
moment-Stufe und erhöhen Sie diese
nach Bedarf.
Der Drehmomenteinstellring darf
nur im Stillstand betätigt werden.
Das Erreichen der voreingestellten
Drehmomentgrenze wird von einem
deutlichen Ratschen begleitet.
Dieses Geräusch wird durch die
Rutschkupplung verursacht.
Werkzeugwechsel
1. Drehen Sie das Schnellspannbohrfutter
(2) gegen den Uhrzeigersinn auf, bis
die Bohrfutteröffnung (1) groß genug
ist, um das Werkzeug aufzunehmen.
2. Schieben Sie das Werkzeug soweit wie
möglich in das Schnellspannbohrfutter
(2) ein.
3. Drehen Sie das Schnellspannbohrfutter
im Uhrzeigersinn, um das Werkzeug
fest zu klemmen.
4. Um das Werkzeug wieder zu entfer-
nen, drehen Sie das Schnellspannbohr-
futter (2) auf und ziehen Sie das Werk-
zeug heraus.
 -
det sich ein Magnet-Bithalter ( 5).
Am Magnet-Bithalter können Sie
jeweils einen Bit befestigen.

DE AT CH
13
Ein-/Ausschalten
Mit dem Ein-/Ausschalter (12) können Sie
die Drehzahl stufenlos regulieren. Je weiter
Sie den Ein-/Ausschalter drücken, desto
höher ist die Drehzahl.
1. Zum Einschalten des Gerätes drücken
Sie den Ein-/Ausschalter (12). Das LED-
Arbeitslicht (10) leuchtet während des
Betriebs.
2. Zum Ausschalten lassen Sie den Ein-/
Ausschalter (12) los.
Wenn Sie den Drehrichtungsschalter
(11) in Mittelstellung bringen, ist das
Gerät gegen Einschalten gesichert.
In Arbeitspausen kann das Gerät
mit dem integrierten Metallbügel
(17) am Gürtel eingehängt
werden. Achten Sie darauf, dass
das Gerät ausgeschaltet und gegen
unbeabsichtigtes Einschalten gesi-
chert ist.
Reinigung und Wartung
Lassen Sie Instandsetzungsarbeiten
und Wartungsarbeiten, die nicht in
dieser Anleitung beschrieben sind,
von unserem Service-Center durchfüh-
ren. Verwenden Sie nur Originalteile.
Schalten Sie das Gerät aus und
nehmen Sie vor allen Arbeiten den
Akku aus dem Gerät.
Führen Sie folgende Reinigungs- und War-
tungsarbeiten regelmäßig durch. Dadurch
ist eine lange und zuverlässige Nutzung
gewährleistet.
Reinigung
Das Gerät darf weder mit
Wasser abgespritzt werden,
noch in Wasser gelegt wer-
den. Es besteht die Gefahr
eines Stromschlages.
 -
häuse und Griffe des Gerätes sauber.
Verwenden Sie dazu ein feuchtes Tuch
oder eine Bürste.
Verwenden Sie keine Reinigungs- bzw.
Lösungsmittel. Sie könnten das Gerät
damit irreparabel beschädigen.
Wartung
Das Gerät ist wartungsfrei.
Lagerung
 -
ckenen und staubgeschützten Ort auf,
außerhalb der Reichweite von Kindern.
 

-
gerung extreme Kälte oder Hitze, damit
der Akku nicht an Leistung verliert.
Entsorgung/
Umweltschutz
Nehmen Sie den Akku aus dem Gerät bevor
Sie das Gerät entsorgen! Führen Sie Gerät,
Zubehör und Verpackung einer umweltgerech-
ten Wiederverwertung zu. Entsorgungshin-

Betriebsanleitung Ihres Akkus und Ladegeräts.
Elektrische Geräte gehören nicht in
den Hausmüll.

DE AT CH
14
 -
tungsstelle ab. Die verwendeten Kunst-
stoff- und Metallteile können sortenrein
getrennt werden und so einer Wieder-
verwertung zugeführt werden. Fragen
Sie hierzu unser Service-Center.
 -
deten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör
erhalten Sie unter
www.grizzlytools-service.eu
Sollten Sie Probleme mit dem Bestellvorgang
haben, verwenden Sie bitte das Kontaktfor-
mular. Bei weiteren Fragen wenden Sie sich
an das „Service-Center“ (siehe Seite 15).
Schnellspannbohrfutter...........91105806
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts stehen
Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen
Rechte werden durch unsere im Folgenden
dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kauf-
datum. Bitte bewahren Sie den Original-
Kassenbon gut auf. Diese Unterlage wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kauf-
datum dieses Produkts ein Material- oder
Fabrikationsfehler auf, wird das Produkt von
uns – nach unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Garantieleis-
tung setzt voraus, dass innerhalb der Drei-
Jahres-Frist das defekte Gerät und der Kauf-
beleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge-
deckt ist, erhalten Sie das reparierte oder
ein neues Produkt zurück. Mit Reparatur
oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch für
ersetzte und reparierte Teile. Eventuell schon
beim Kauf vorhandene Schäden und Mängel
müssen sofort nach dem Auspacken gemel-
det werden. Nach Ablauf der Garantiezeit

Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler
Abnutzung ausgesetzt sind und daher als Ver-

Schnellspannbohrfutter) oder für Beschädigun-

Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachgemäße
Benutzung des Produkts sind alle in der Be-
triebsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Betriebs-
anleitung abgeraten oder vor denen ge-
warnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung

DE AT CH
15
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anlie-
gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
 
-
-
weis für den Kauf bereit.
 
dem Typenschild.
 
Mängel auftreten kontaktieren Sie zu-
nächst die nachfolgend benannte Servi-
ceabteilung telefonisch oder per E-Mail.
Sie erhalten dann weitere Informationen
über die Abwicklung Ihrer Reklamation.
 
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der An-
gabe, worin der Mangel besteht und
wann er aufgetreten ist, für Sie portofrei
an die Ihnen mitgeteilte Service-Anschrift
übersenden. Um Annahmeprobleme
und Zusatzkosten zu vermeiden, benut-
zen Sie unbedingt nur die Adresse, die
Ihnen mitgeteilt wird. Stellen Sie sicher,
dass der Versand nicht unfrei, per Sperr-
gut, Express oder sonstiger Sonderfracht
erfolgt. Senden Sie das Gerät bitte inkl.
aller beim Kauf mitgelieferten Zubehör-
teile ein und sorgen Sie für eine ausrei-
chend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Ga-
rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kos-
tenvoranschlag. Wir können nur Geräte
bearbeiten, die ausreichend verpackt und
frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei-
nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Nicht angenommen werden unfrei - per
Sperrgut, Express oder mit sonstiger Son-
derfracht - eingeschickte Geräte.
Die Entsorgung Ihrer defekten, eingesende-
ten Geräte führen wir kostenlos durch.
Service-Center
DE Service Deutschland
Tel.: [phone]
E-Mail: [email protected]
IAN 365090_2101
AT Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [email protected]
IAN 365090_2101
CH Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]
IAN 365090_2101
Importeur
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist.
Kontaktieren Sie zunächst das oben
genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
DE-63762 Großostheim
GERMANY
www.grizzlytools-service.eu

16
GB IE
Content
Introduction ...............................16
Intended purpose.......................16
General description....................17
Extent of the delivery ......................17
Overview......................................17
Functional description.....................17
Technical data............................17
Safety instructions...................... 18
Symbols and icons .........................18
General Safety Directions for
Power Tools...................................19
Operation ..................................22
Checking the battery charge level....22
Inserting / removing the device’s
battery pack..................................23
Choice of gear ..............................23
Set the direction of rotation .............23
Torque setting................................23
Tool change ..................................24
Switching on/off ............................24
Cleaning and maintenance.........24
Cleaning.......................................24
Maintenance .................................24
Storage...................................... 25
Disposal and protection of the
environment ..............................25
Replacement parts/accessories...25
Guarantee .................................26
Repair Service............................27
Service-Center............................27
Importer .................................... 27
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected to

equipment is therefore guaranteed.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal. Before using the prod-
uct, familiarise yourself with all of
the operating and safety instructions.
Use the product only as described

Keep this manual safely and in the
event that the product is passed on,
hand over all documents to the third
party.
Intended purpose
The device is intended for drilling screws
in and out and for drilling holes in wood,
metal or plastic.
Any other use that is not explicitly ap-
proved in these instructions may result in
damage to the equipment and represent a
serious danger to the user.
The user or operator is responsible for
accidents causing injury to other people
or damage to property.
This equipment is not suitable for commer-
cial use. Commercial use will invalidate the
guarantee.
The device is part of the Parkside
-

batteries. The batteries may only be
charged using chargers from the Parkside

Translation of the original EC
declaration of conformity ..........120
Exploded drawing ...................129

17
GB IE
General description
The illustrations are on the
front and back fold-out page.
Extent of the delivery
Carefully unpack the appliance and check
that it is complete:
- Cordless Drill
- 8 Screw bits, length 50 mm:
Cross recess: PH0, PH1, PH2
PZ0, PZ1, PZ2
Recess: SL5, SL6
- 8 drill bits: 1.5 mm, 2.5 mm, 3 mm,
4 mm, 5 mm, 6 mm, 8 mm, 10 mm
- Rechargeable battery
- Charger
- Storage case
- Charger and rechargeable battery
instruction manual
- Instruction manual
Overview
1 Drill chuck aperture
2 Keyless drill chuck
3 Torque adjustment ring
4 Speed selector
5 Bit holder
6 Button for charge status display
7 Battery Indicator
8 Battery
9 Battery release button
10 LED working light
11 Direction of rotation switch
12 On/off switch
13 Drill bits
14 Screw bits
15 Storage case
16 Charger
17 Metal belt clip
Functional description
The cordless drill with two-speed gearing
has a 25+1 level torque adjustment, left/
right running, a removable keyless chuck
and an LED working light. Please refer to
the descriptions below for information on
how the operating elements work.
Technical data
Cordless Drill Set....... PABS 20-Li E6
Motor voltage U ..........................20 V
Idling speed n0
1st gear ............................ 0-400 min-1
2nd gear .........................0-1400 min-1
Maximum torque..........................45 Nm
Span-chuck Ø ........................1.5-13 mm
Weight (with battery charger)....... 1.65 kg
Drilling capacity
for wood.......................... max. 30 mm
for steel ........................... max. 13 mm
Protection category...........................IPX0
Temperature...........................
Charging process...................
Operation.......................... 
Storage.................................
Sound pressure level
(LpA)....................72.1 dB(A), KpA= 5 dB
Sound power level
(LWA)..................83.1 dB(A); KWA= 5 dB
Vibration (ah)
max. ............... <2,5 m/s2; K= 1,5 m/s2
Noise and vibration values have been de-
termined according to the standards and
regulations mentioned in the declaration of
conformity.
The stated vibration emission value was
measured in accordance with a standard
testing procedure and may be used to
compare one power tool to another.

18
GB IE
The stated vibration emission value may
also be used for a preliminary exposure
assessment.
Warning: The vibration emission
value may differ during actual use of
the power tool from the stated value
depending on the manner in which
the power tool is used.
Try to keep the exposure to vibra-
tions as low as possible.
An example of how to reduce vibra-
tion exposure is limiting the working
hours. For this purpose all parts of
the operating cycle have to be con-
sidered (for example, times when the
electric tool is switched off and times
when it is switched on but running
without any load).
Attention! An up-to-date list
of battery compatibility can
be found at:
www.lidl.de/akku
This device must be operated with the
following rechargeable batteries:
 
This type of rechargeable battery may
be charged with the following chargers:

Charging time
(min.)   

 60 30
 120 60
Safety instructions
Ensure that the safety instructions are ob-
served when operating the appliance.
Symbols and icons
Symbols on the appliance:
Carefully read these operating
instructions.
Electrical appliances must not be
disposed of with the domestic
waste.
This device is part of the

Symbols on the drill set:
Wear personal protective equip-
ment. Wear eye protection!
Wear hearing protection!
Wear a dust protection mask!
Symbols in the manual
Warning symbols with in-
formation on damage and
injury prevention.
Hazard symbol with infor-
mation on the prevention of
personal injury caused by
electric shock.
Instruction symbols with information
on preventing damage.
Help symbols with information on
improving tool handling.

19
GB IE
reduce risk of electric shock.
b) Avoid body contact with
earthed or grounded surfaces,
such as pipes, radiators, ranges
and refrigerators. There is an in-
creased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to
rain or wet conditions. Water
entering a power tool will increase the
risk of electric shock.
d) Do not abuse the cord. Never
use the cord for carrying, pulling
or unplugging the power tool.
Keep cord away from heat, oil,
sharp edges or moving parts.
Damaged or entangled cords increase
the risk of electric shock.
e) When operating a power tool
outdoors, use an extension cord
suitable for outdoor use. Use of a
cord suitable for outdoor use reduces
the risk of electric shock.
f) If operation of the power tool
in a damp environment is una-
voidable, please use a residual
current circuitry. The use of a re-
sidual current circuitry reduces the risk
of an electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are
doing and use common sense
when operating a power tool.
Do not use a power tool while
-
ence of drugs, alcohol or medi-
cation. A moment of inattention white
operating power tools may result in
serious personal injury.
b) Use personal protective equip-
ment. Always wear eye protec-
General Safety Directions
for Power Tools
WARNING! Read all safety
notices, instructions, illustra-
tions and technical data that
have been provided with this
power tool. Omissions in the
compliance with safety directions
and instructions can cause electrical

Retain all safety directions
and instructions for future use.
The term „power tool“ in the warnings
refers to your mains-operated (corded)
power tool or battery-operated (cordless)
power tool).
1) WORK AREA SAFETY
a) Keep work area clean and well
lit. Cluttered or dark areas invite ac-
cidents.
b) Do not operate power tools in
explosive atmospheres, such as

Iiquids, gases or dust. Power tools
create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders
away while operating a power
tool. Distractions can cause you to
lose control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match
the outlet. Never modify the
plug in any way. Do not use
any adapter plugs with earthed
(grounded) power tools. Unmodi-


20
GB IE
tion. Protective equipment such as
dust mask, non-skid safety shoes, hard
hat, or hearing protection used for
appropriate conditions will reduce per-
sonal injuries.
c) Prevent unintentional starting.
Ensure the switch is in the off-
position before connecting to
power source and/or battery
pack, picking up or carrying
the tool. Carrying power tools with

power tools that have the switch on
invites accidents.
d) Remove any adjusting key or
wrench before turning the pow-
er tool on. A wrench or a key left at-
tached to a rotating part of the power
tool may result in personal injury.
e) Do not overreach. Keep proper
footing and balance at all times.
This enables better control of the pow-
er tool in unexpected situations.
f) Dress properly. Do not wear
loose clothing or jewellery.
Keep your hair, clothing and
gloves away from moving
parts. Loose clothes, jewellery or long
hair can be caught in moving parts.
g) If dust extraction and collection
devices can be installed, make
sure that these are connected
and used correctly. Use of dust
collection can reduce dust-related haz-
ards.
h) Do not allow yourself to be
lulled into a false sense of se-
curity and do not disregard the
safety rules for power tools,
even if you are familiar with the
power tool after using it many
times. Careless action can lead to
serious injuries within a fraction of a
second.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use
the correct power tool for your
application. The correct power tool
will do the job better and safer at the
rate for which it was designed.
b) Do not use the power tool if the
switch does not turn it on and
off. Any power tool that cannot be
controlled with the switch is dangerous
and must be repaired.
c) Remove the plug from the wall
socket and/or remove the re-
chargeable battery before you
change the device’s settings,
change accessory parts or put
away the power tool. Such pre-
ventive safety measures reduce the risk
of starting the power tool accidentaIly.
d) Store idle power tools out of the
reach of children and do not al-
low persons unfamiliar with the
power tool or these instructions
to operate the power tool. Power
tools are dangerous in the hands of
untrained users.
e) Look after the power tool and
application tool carefully. Check
for misalignment or binding
of moving parts, breakage of
parts and any other condition
that may affect the power tool’s
operation. If damaged, have
the power tool repaired before
use. Many accidents are caused by
poorly maintained power tools.
f) Keep cutting tools sharp and
clean. Properly maintained cutting
tools with sharp cutting edges are less
Iikely to bind and are easier to control.
g) Use the power tool, accessories
and tool bits etc. in accordance
with these instructions, taking
