parktool 100-3D User manual

Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
100-3D, 100-5D, 100-25D
Professional Micro-Adjust
Repair Stand Clamp
• Clamps tubes from 7/8” to 3” (23-76mm)
• Fully adjustable clamping pressure
• “Spinner” knob speeds large size adjustments
• Cam-actuated handle quickly releases bike
• Narrow clamping jaws (2.7”/7cm)
• Saddle cradle provides spot to rest bike
• Replaceable rubber jaw covers
100-3D fits PRS-2, PRS-2 OS, PRS-2 OS-1, PRS-2 OS-2,
PRS-3, PRS-3 OS, PRS-3 OS-1, PRS-3 OS-2, PRS-
4, PRS-4 OS, PRS-4 OS-1, PRS-4 OS-2, PRS-4W,
PRS-4W-1, PRS-4W-2, PRS-33 Repair Stands.
100-5D fits PCS-1, PCS-4, PCS-4-1, PCS-4-2, PRS-7, PRS-
7-1, PRS-7-2 Repair Stands with composite top
tubes manufactured after 2001.
100-25D fits PRS-25, PCS-10, PCS-11, PCS-12 Repair Stands.
Assembly
The 100-5D and 100-25D are completely assembled and
ready for use.The 100-3D includes an extension bolt (Ref.
#24), which should be installed into the clamp’s threaded
bullet (Ref. #3) and tightened to 13 Nm before use.
Clamping Bike
1. Turn cam handle counterclockwise until jaws
accommodate frame tube or seat post (Figure 1).
2.Turn cam handle clockwise to close jaws on tube (Fig-
ure 2). Adjust final clamping pressure.To avoid dam-
age to tube, do not over tighten.
Releasing Bike
1. Turn cam handle counterclockwise half to one full turn
to remove clamping pressure from tube (Figure 3).
2. Flip cam handle 180 degrees to quickly release tube
from jaws (Figure 4).
Notes:
• Some bike manufacturers recommend not clamping
thin-walled or carbon fiber frames. Consult manufac-
turer for suggested clamping location.
•To avoid damage to finish, clean tube before clamping.
•The two clamping jaws each have a recess to provide
clearance for cables. Be sure any brake or shift cables
are in one of the recesses before clamping.
100-3D, 100-5D, 100-25D
Micro-Adjust Profi-Halteklaue
• Für Rohrdurchmesser von 7/8” bis 3” (23-76 mm)
• Unendlich fein justierbarer Klemmdruck
• Praktischer Kurbelgriff für schnelle Anpassung
• Schnellverschluss zum Entnehmen des Fahrrads
• Schmale Klemmbreite (2,7“ / 7 cm)
• Sattelmulde für schnelles Zwischenlagern des Fahrrads
• Austauschbare Gummimanschetten
100-3D Passend für Montageständermodelle PRS-2,
PRS-2 OS, PRS-2 OS-1, PRS-2 OS-2, PRS-3,
PRS-3 OS, PRS-3 OS-1, PRS-3 OS-2, PRS-4,
PRS-4 OS, PRS-4 OS-1, PRS-4 OS-2, PRS-4W,
PRS-4W-1, PRS-4W-2, PRS-33.
100-5D Passend für nach 2001 produzierte Montagestän-
dermodelle mit Kunststoffaufnahme PCS-1, PCS-
4, PCS-4-1, PCS-4-2, PRS-7, PRS-7-1, PRS-7-2.
100-25D Passend für Montageständermodelle PRS-25,
PCS-10, PCS-11, PCS-12.
Aufbau
Die 100-5D und 100-25D sind komplett aufgebaut und
fertig für den Gebrauch. Die 100-3D enthält einen Ver-
längerungs Bolzen (Ref.#24), welcher vor Gebrauch in
der Klauen Aufnahme installiert und mit 13Nm befestigt
werden sollte.
Fahrrad Fixieren
1. Drehen Sie den Kurbelgriff gegen den Uhrzeigersinn
bis die Klemmbacken Rahmenrohr oder Sattelstütze
aufnehmen können (Abb. 1).
2. Drehen Sie den Kurbelgriff im Uhrzeigersinn bis
die Klemmbacken das Rohr umschließen (Abb. 2).
Feinjustieren Sie den gewünschten Klemmdruck.
Vermeiden Sie die Beschädigung des Rohrs durch zu
starken Klemmdruck.
Fahrrad Entnehmen
1. Drehen Sie den Kurbelgriff zur Reduktion des Klem-
mdrucks eine halbe bis ganze Umdrehung gegen den
Uhrzeigersinn (Abb. 3).
2. Klappen Sie den Griff um 180° und entnehmen Sie das
Fahrrad (Abb. 4).
Hinweise:
• Einige Rahmenhersteller warnen vor dem Klemmen
dünnwandiger oder aus Carbonfasern bestehender
Rahmen. Klären Sie mit dem Hersteller geeignete
Klemmbereiche oder verwenden Sie im Zweifelsfall die
ISC-4 Sitzrohr-Innenklemme von ParkTool.
• Reinigen Sie den Rahmen vorher im Klemmbereich zur
Vermeidung von Lackschäden.
• Beide Klemmbacken verfügen über Aussparungen
für Züge. Beachten Sie die Lage der Züge vor dem
Schließen der Halteklaue.

100-3D, 100-5D, 100-25D
Pince à Réglage Professionnelle Micro Ajustable
pour Pied de Réparation
• Se fixe sur tous tubes de 7/8” à 3” (23-76mm)
• Force de serrage ajustable et précis
• Réglage rapide pour cadres “oversize” avec la
poignée “Spinner”
• Poignée cam pour un dégagement rapide du vélo
• Mâchoires étroites (2.7”/7cm)
• Emplacement prévu pour poser le vélo sur la selle
• Garnitures remplaçables
100-3D Convient aux pieds PRS-2, PRS-2 OS, PRS-2
OS-1, PRS-2 OS-2, PRS-3, PRS-3 OS, PRS-3
OS-1, PRS-3 OS-2, PRS-4, PRS-4 OS, PRS-4
OS-1, PRS-4 OS-2, PRS-4W, PRS-4W-1, PRS-
4W-2, PRS-33.
100-5D Convient aux pieds PCS-1, PCS-4, PCS-4-1,
PCS-4-2, PRS-7, PRS-7-1, PRS-7-2 avec tube
supérieur en composite livrés à partir de 2001.
100-25D Convient aux pieds PRS-25, PCS-10, PCS-11,
PCS-12.
Assemblage
Les 100-5D et 100-25D sont livrées totalement assemblés
et prêts à l’emploi. Le 100-3D inclus une vis d’extension
(Ref. #24), qui doit être installée dans le barillet fileté
(Ref.#3) de la pince et serré à 13 Nm avant utilisation.
Pour Tenir le Vélo
1.Tourner la poignée dans le sens contraire des ai-
guilles d’une montre pour ouvrir les mâchoires.
Positionner le tube de selle ou la tige de selle dans la
pince (Figure 1).
2.Tourner la poignée dans le sens des aiguilles d’une
montre pour serrer les mâchoires. (Figure 2) Ajuster
pour bloquer la pince. Ne pas trop serrer pour éviter
d’endommager le tube.
Pour Dégager le Vélo
1.Tourner la poignée cam d’un demi tour pour desser-
er (Figure 3).
2.Ouvrir la poignée cam de 180° pour dégager rapide-
ment le vélo (Figure 4).
A noter:
• Certains fabricants déconseillent l’utilisation d’une
pince avec des tubes étirés ou en carbone. Contacter
le fabricant pour définir le meilleur endroit où saisir
le cadre.
• Pour éviter de rayer le cadre bien essuyer le tube
avant de le saisir.
• Les deux garnitures de remplacement ont des enco-
ches pour le passage des câbles. Bien positionner les
câbles avant de serrer la pince.
100-3D, 100-5D, 100-25D
Mordaza Profesional con Micro-Ajuste
• Se ajusta a tubos de 7/8” a 3” (23-76mm)
• Mordaza de presión completamente ajustable
• Perilla “Spinner” para ajustes rápidos
• Manivela para quitar fácilmente la bicicleta
• Mordaza con mandíbulas estrechas (2.7”/7cm”)
• La cuna para asiento provee soporte para descansar
la bicicleta
• Cubiertas de hule de las mandíbulas reemplazables
100-3D Para Soportes de Reparación PRS-2, PRS-2
OS, PRS-2 OS-1, PRS-2 OS-2, PRS-3, PRS-3
OS, PRS-3 OS-1, PRS-3 OS-2, PRS-4, PRS-4
OS-1, PRS-4 OS-2, PRS-4W, PRS-4W-1, PRS-
4W-2, PRS-33.
100-5D Para Soportes de Reparación PCS-1, PCS-4,
PCS-4-1, PCS-4-2, PRS-7, PRS-7-1, PRS-7-2,
Soportes con tubos tipo composite manufac-
turados después del 2001.
100-25D Para Soportes de Reparación PRS-25, PCS-
10, PCS-11, PCS-12.
Ensamble
El 100-5D y 100-25D están completamente armados
y listos para usarse. El 100-3D incluye un espaciador
(Ref. #24), el cual deberá ser instalado en la rosca de la
mordaza (Ref. #3) y apretarla 13Nm antes de usarla.
Colocación de la Bicicleta en la Mordaza
1. Gire la manivela en sentido contrario de las manecil-
las del reloj hasta acomodar en las mandíbulas el
tubo del cuadro o el poste de asiento (Figura 1).
2. Gire en sentido de las manecillas del reloj para
cerrar las mandíbulas en el tubo (Figura 2). Ajuste
finalmente la presión de la mordaza. No apriete
demasiado para evitar dañar el tubo.
Retirando la Bicicleta de la Mordaza
1. Gire la manivela media vuelta en sentido contrario
de las manecillas del reloj para aflojar la presión del
tubo del cuadro (Figura 3).
2. Jale hacia atrás la manivela 180 grados para aflojar
el bloqueo de las mandíbulas (Figura 4).
Notas:
• Algunos fabricantes de bicicletas no recomiendan
colocar tubos de paredes delgadas o de fibra de car-
bono. Consulte al fabricante para que le sugiera un
lugar donde se coloque o utilice un ISC-4 Adaptador
al tubo de asiento de ParkTool.
• Para evitar daños en el terminado, limpie el tubo
antes de colocarlo.
• Las dos mandíbulas de la mordaza tienen un canal para
los cables. Asegúrese que los forros de frenos y cables
estén dentro de estos canales antes de colocarlo.

100-3D, 100-5D, 100-25D
Professional Micro-Adjust
Repair Stand Clamp
Figure-1 Figure-2
Figure-3 Figure-4

Park Tool Co. 5115 Hadley Ave. N., St. Paul, MN 55128 (USA) www.parktool.com
100-3D, 100-5D, 100-25D
Professional Micro-Adjust
Repair Stand Clamp
© 2015 ParkTool Co. / PARK TOOL® and the color BLUE are registered trademarks of Park Tool Co.
20
14
15
17
19
6
13
9
1
7
12
22
23
24
21
11
16
22
5
2
10
8
3
4
18

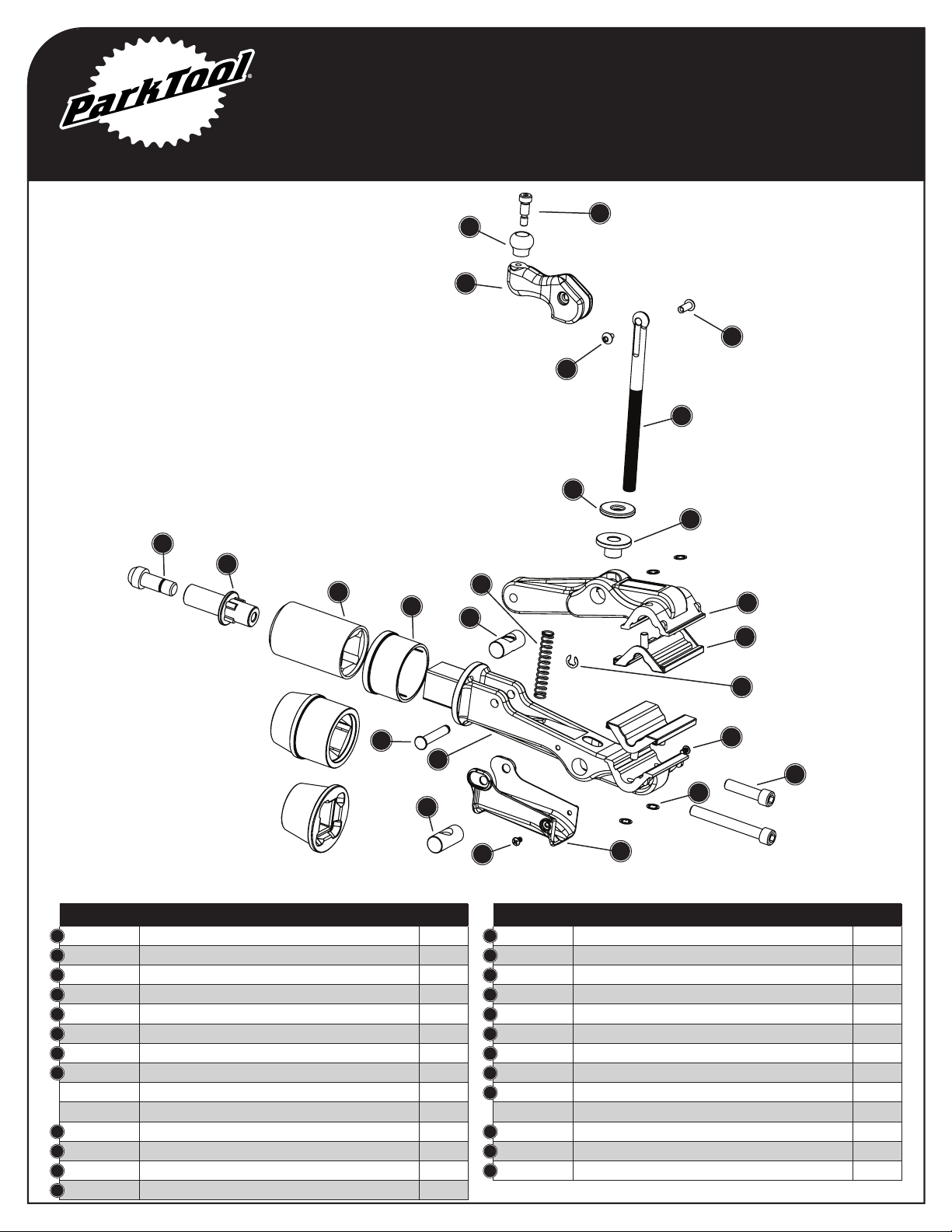

100-3D, 100-5D, 100-25D
Professional Micro-Adjust Repair Stand Clamp
Part No. Description Qty.
1957 Moveable Jaw 1
1955 Main Body 1
1951 Threaded Bullet 1
1962X Non Threaded Barrel 1
1961X Threaded Barrel 1
1963X Clamp Screw 1
1960 Jaw Cover Set 1
1950L Donut (100-3D only) 1
1953 Tapered Donut (100-25D only) 1
1953-1 Tapered Donut (100-5D only) 1
1808X Clamp Handle Spacer 1
1959 Clevis Pin 1
467-1 Jaw Cover Clip 4
107-2 E-Clip 1
Part No. Description Qty.
1809X Nylon Washer 1
1967 Cam Handle Knob 1
1966 Cam Handle 1
1956 Saddle Cradle 1
1965 Handle Screw Cap 1
1958 Clamp Spring 1
1964 Handle Screw 1
1968 Clamp Knob Screw 1
1954 Socket Head Cap Screw (100-5D & 100-25D) 1
1954L Socket Head Cap Screw (100-3D only) 1
1921-2 Saddle Nose Cover Screw 2
1953L Sleeve (100-3D only) 1
1949 Extension Bolt (100-3D only) 1
1
2
3
4
5
6
7
8
9
11
10
12
13
14
15
16
17
18
19
20
21
22
23
24
OR
OR
OR
